苹果数据线的最好平替竟是因为它两这关系！60W快充编织线拆解

前言

beats是Apple苹果旗下的耳机品牌，主打时尚潮流的设计风格，并且在苹果技术以及供应链各方面的加持下，beats的产品品质也是越来越能打。因此，若你不是很喜欢苹果相对单调的设计风格，那beats会是个很不错的可替代选择。

近期充电头网拿到了beats推出的一款USB-C to USB-C快充编织数据线，拥有与苹果60W快充线相同的性能以及售价，但beats这款长度达1.5米，并且有闪电黑、奔涌灰、飚速蓝以及劲速红四种配色可选。下面我们一起来看看其具体设计做工。

beats 60W编织数据线开箱

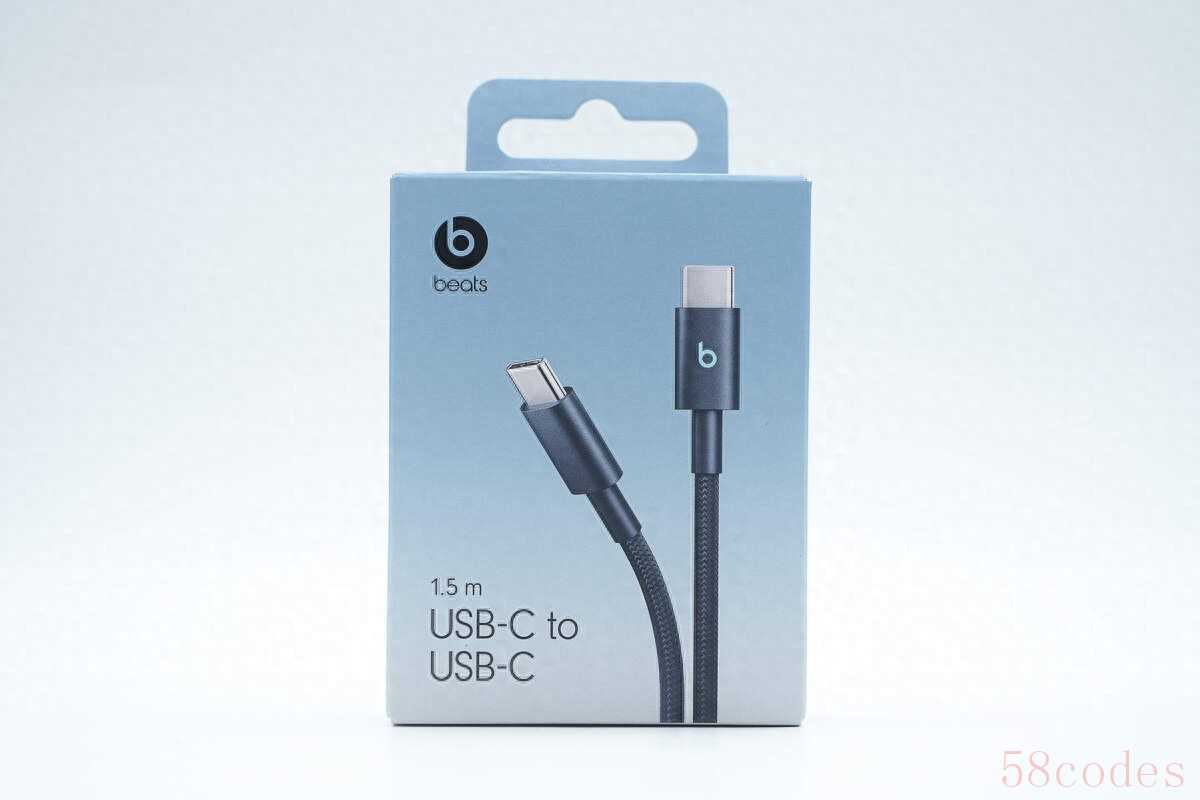

包装盒正面印有beats品牌、数据线外观以及名称。

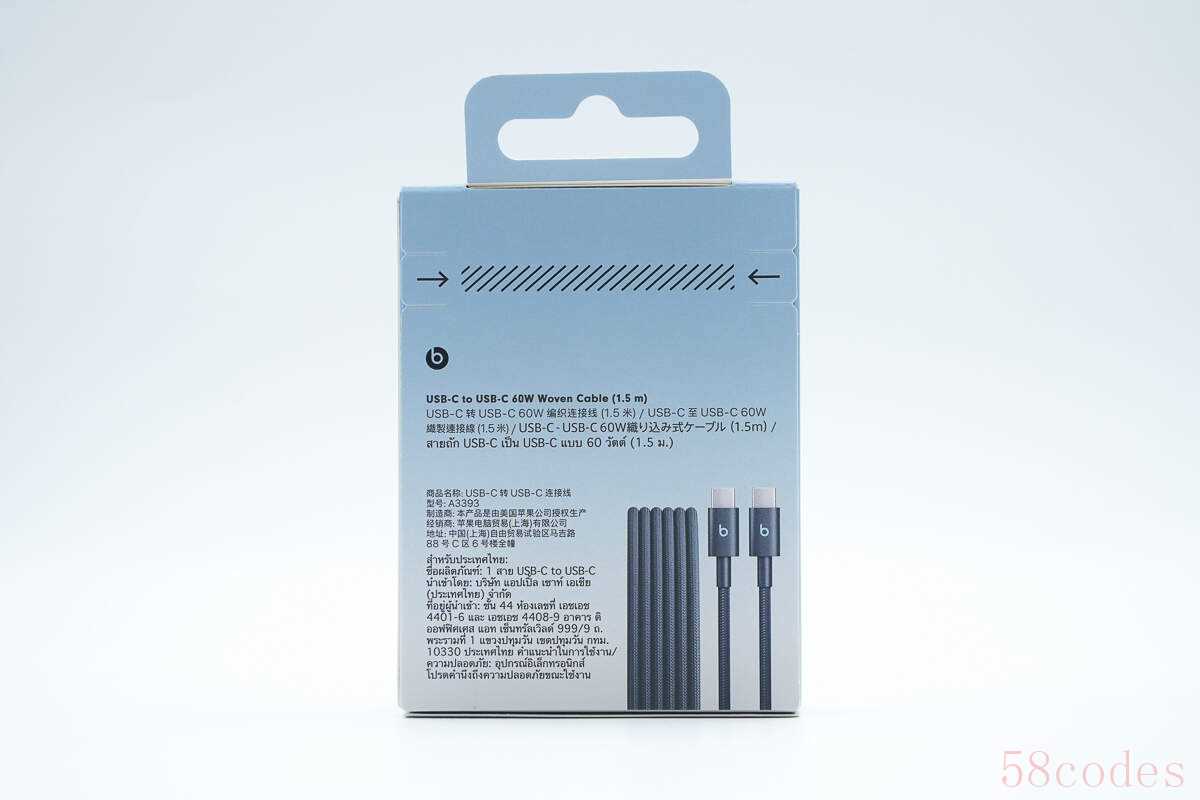

背面印有数据线多语言产品名称、型号以及商家信息等。

数据线产品名称为USB-C 转USB-C 60W编织连接线（1.5米），型号为A3393。

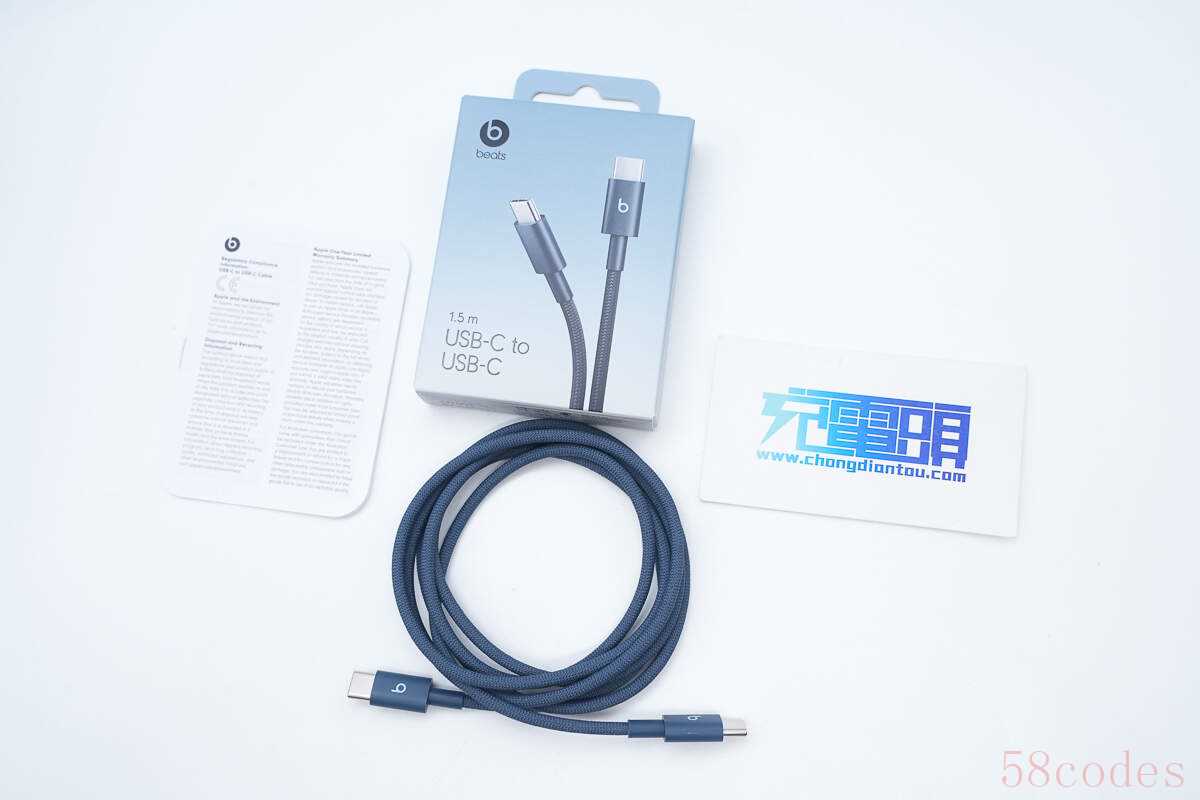

包装内含数据线以及说明书。

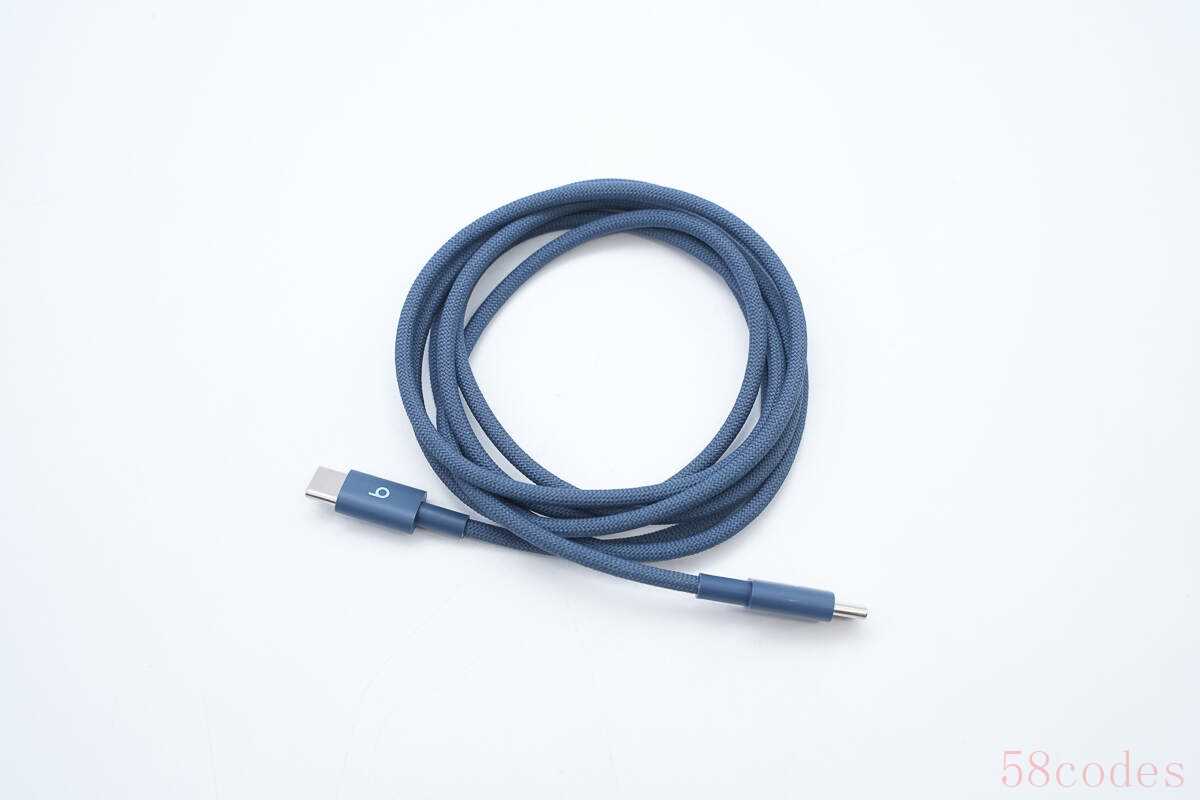

beats这款60W USB-C快充数据线为编织线类型，与普通线相比，质感更加高级，同时也更加耐磨耐用。

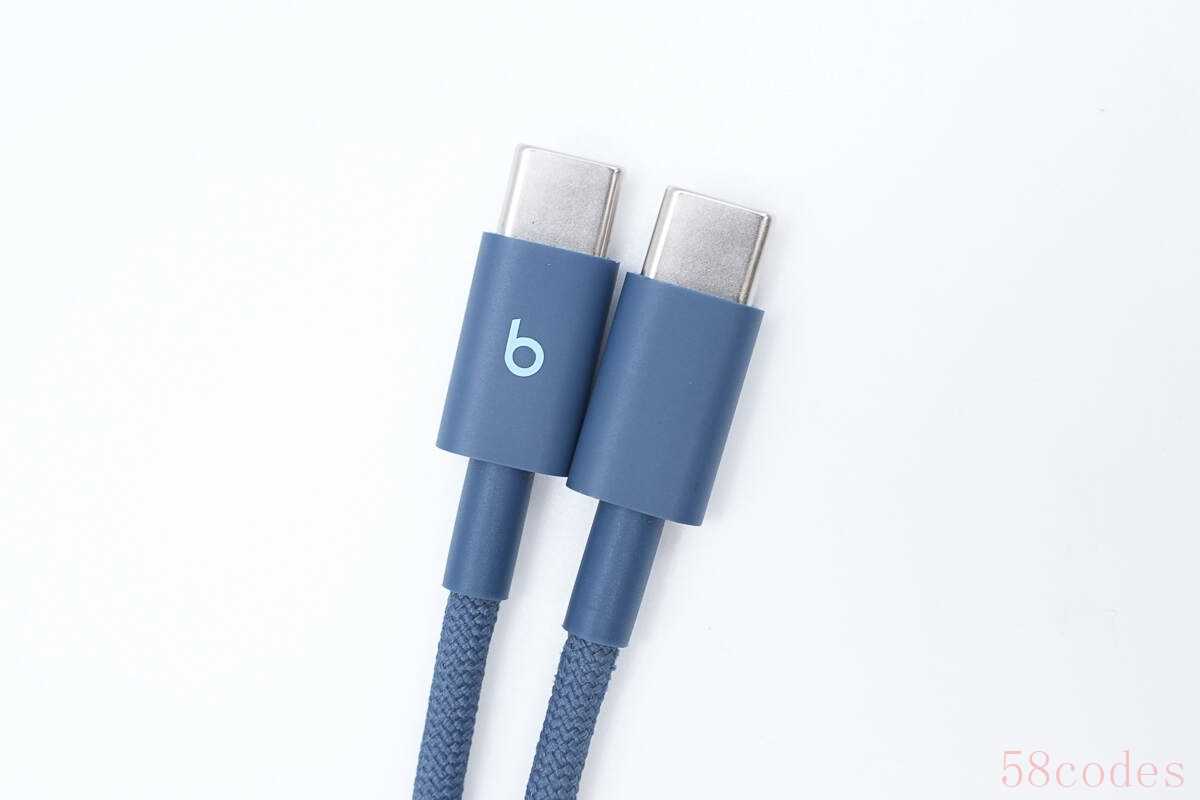

数据线端子外壳上印有beats品牌logo。

USB-C公头金属壳上有Apple、China以及线缆型号A3393等信息。

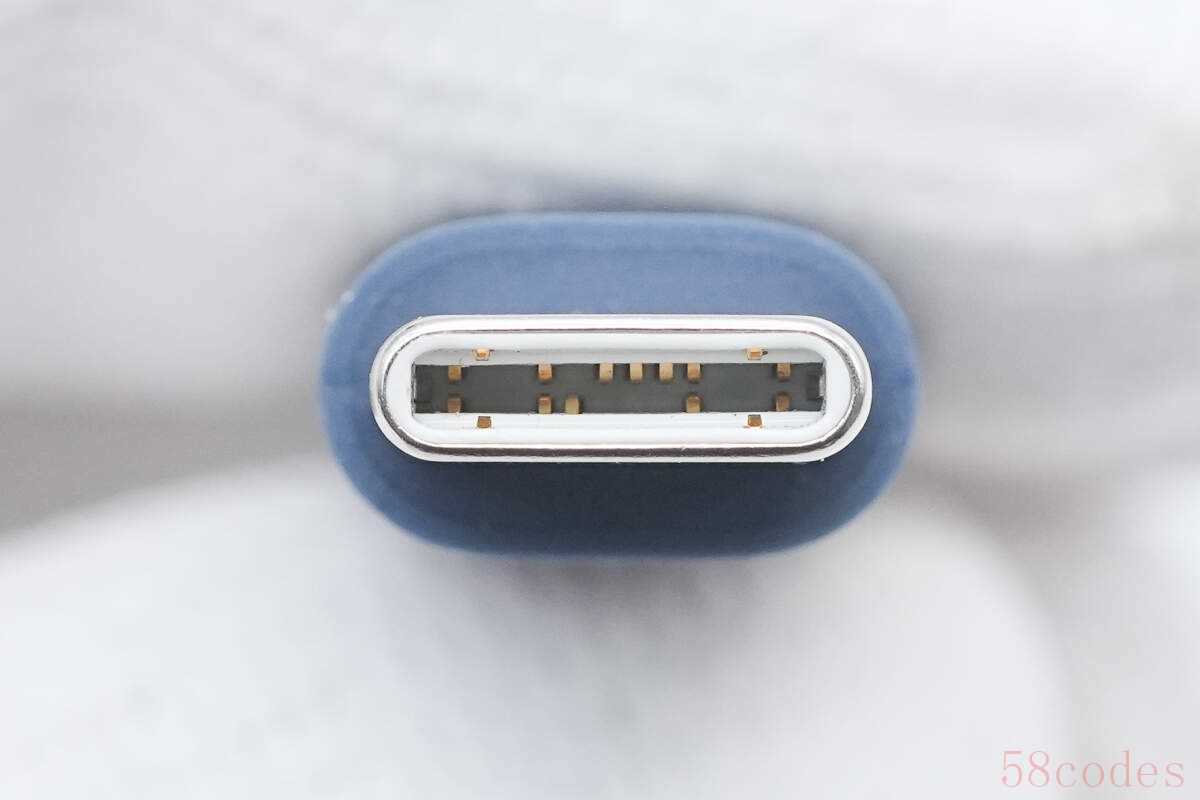

USB-C公头内部特写，非满PIN设计。

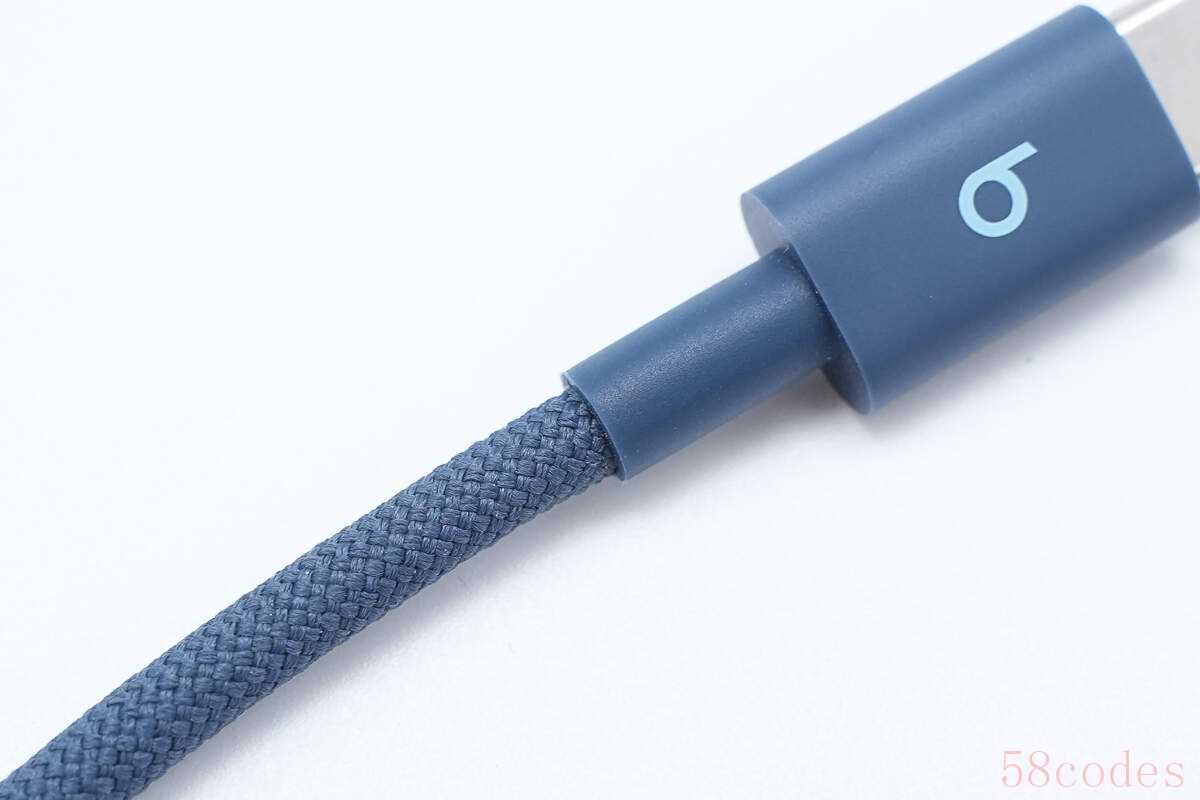

端子末端设有抗弯折网尾，这是与苹果编织线的一大不同点。

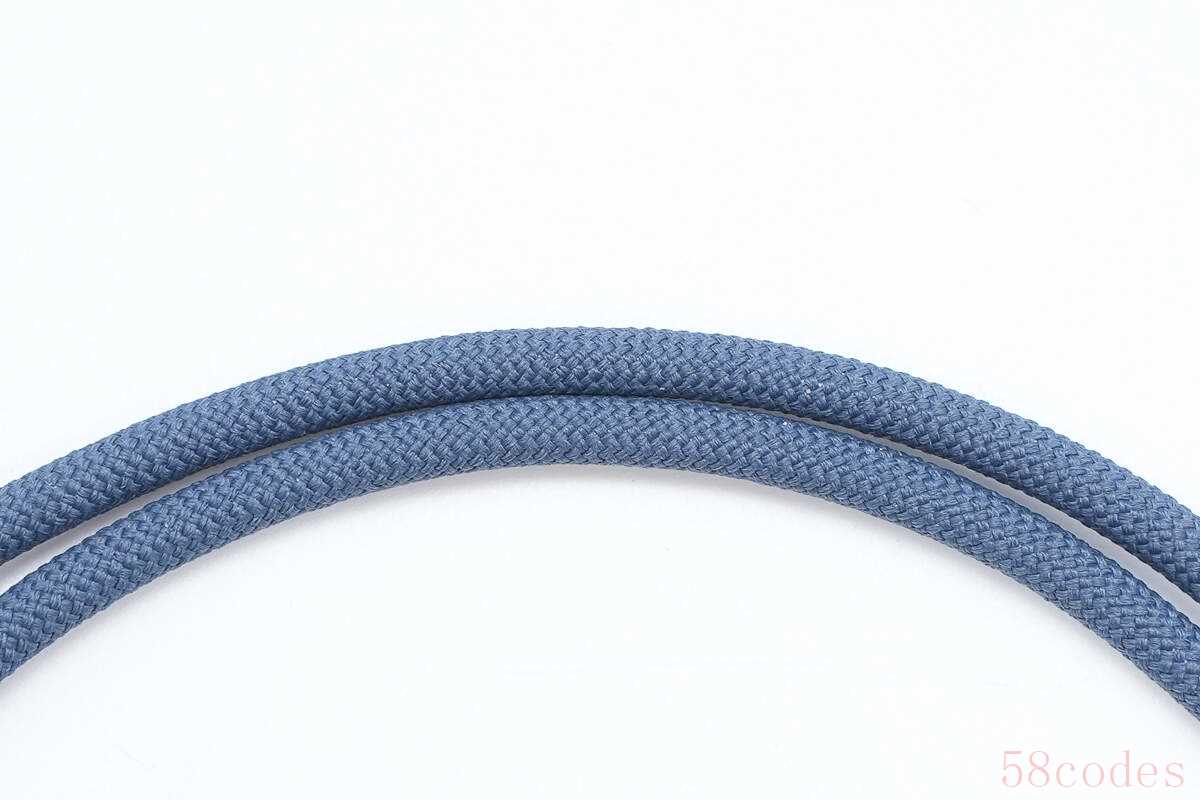

线身外被编织紧密，整体光滑无毛刺，做工水准好。

测得苹果新款USB-C充电线实际长度约100cm。

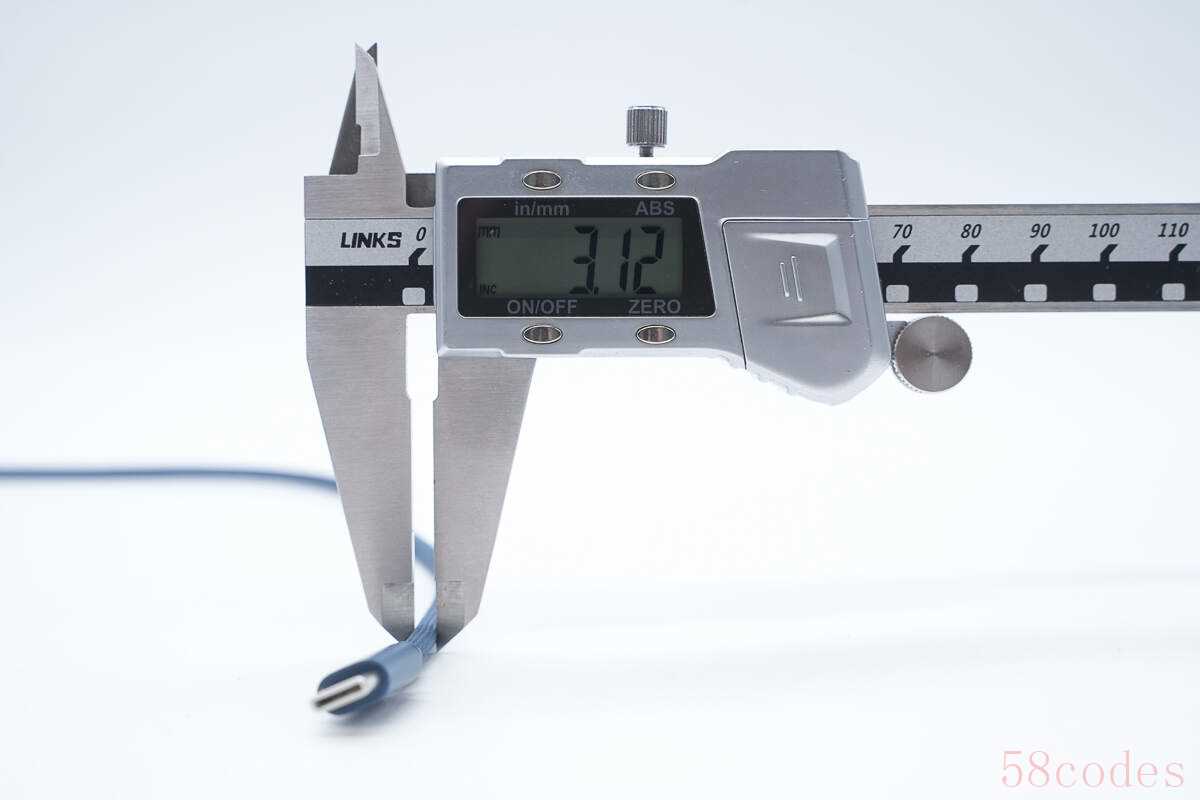

线身直径为3.12mm。

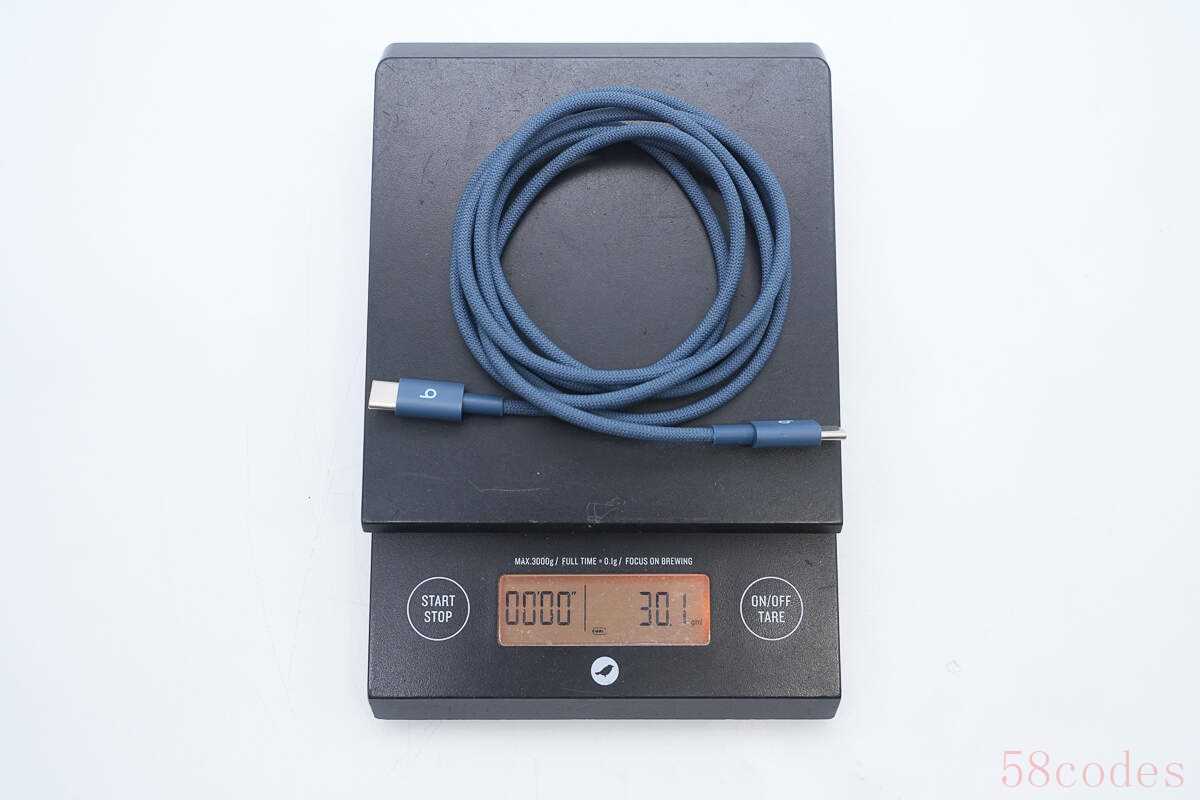

另外测得线缆重量约为30g。

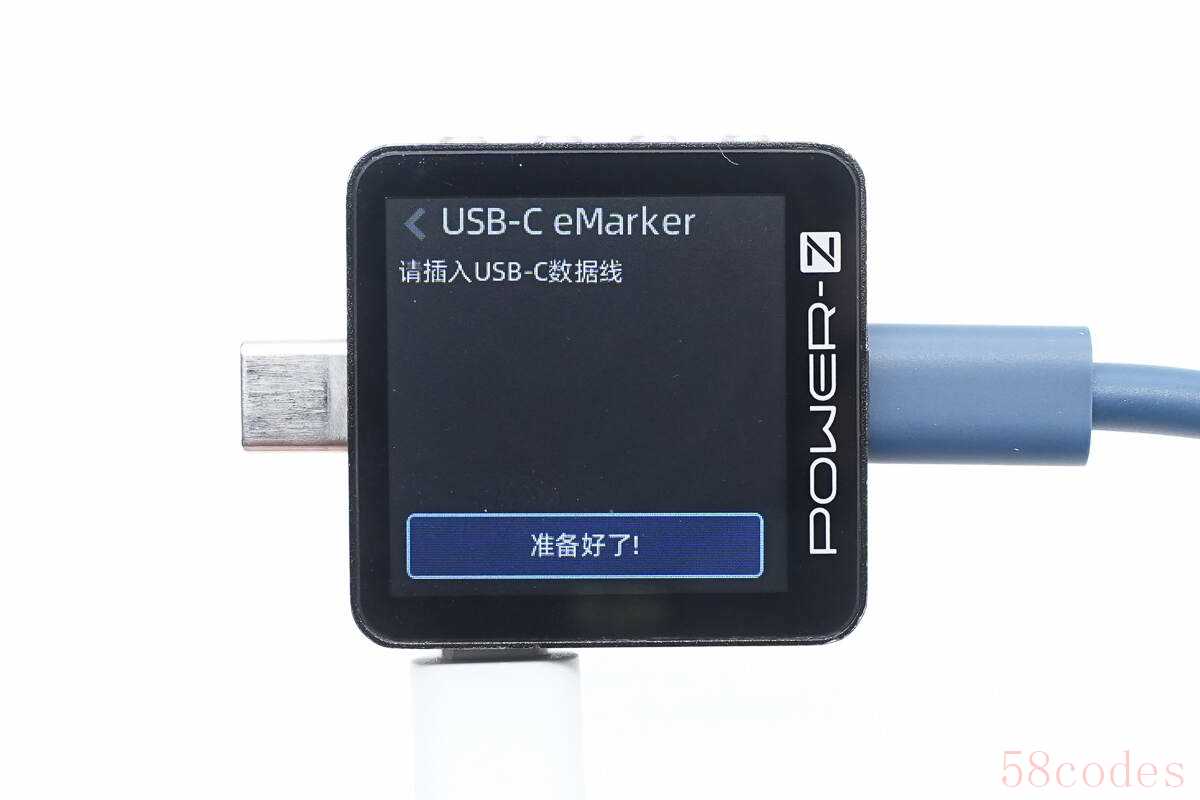

使用ChargerLAB POWER-Z KM003C测得线缆没有 E-Marker 芯片。

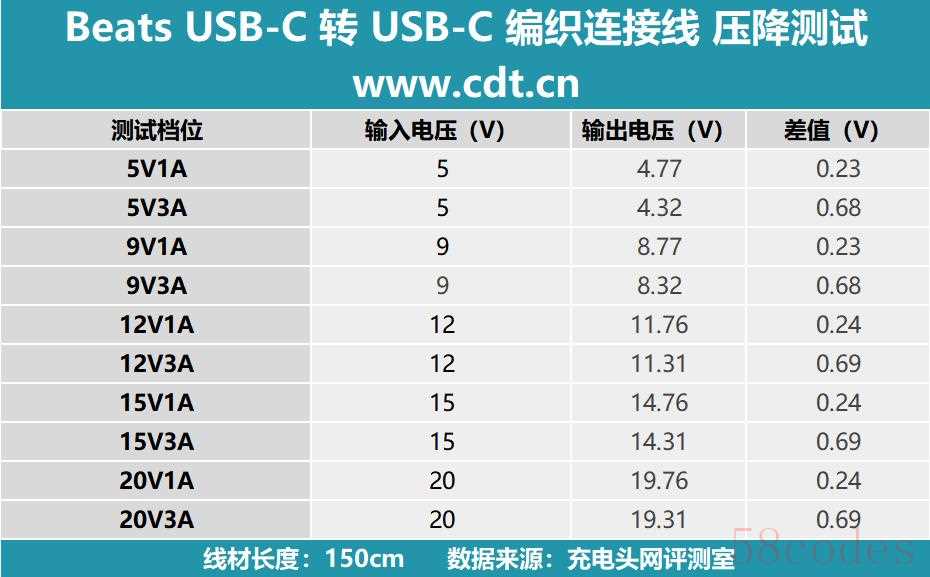

对数据线进行压降测试，10个档位下的压降测试数据结果如上表。

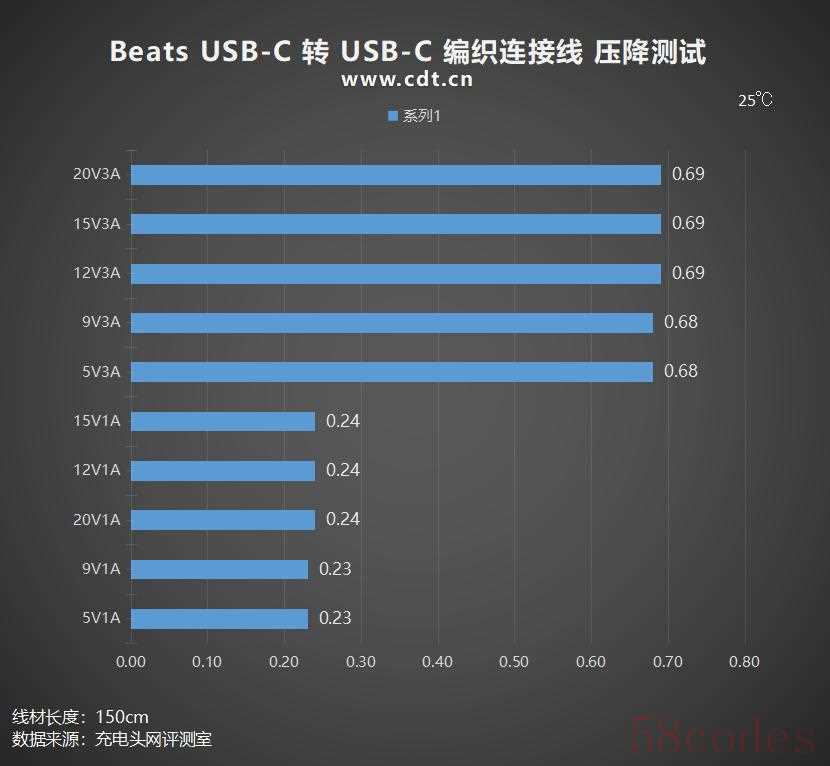

绘制出柱状图，可以清楚看出，压降差值最大的档位为12/1520V3A的0.69V，差值最低的档位为5/9V1A的0.23V。

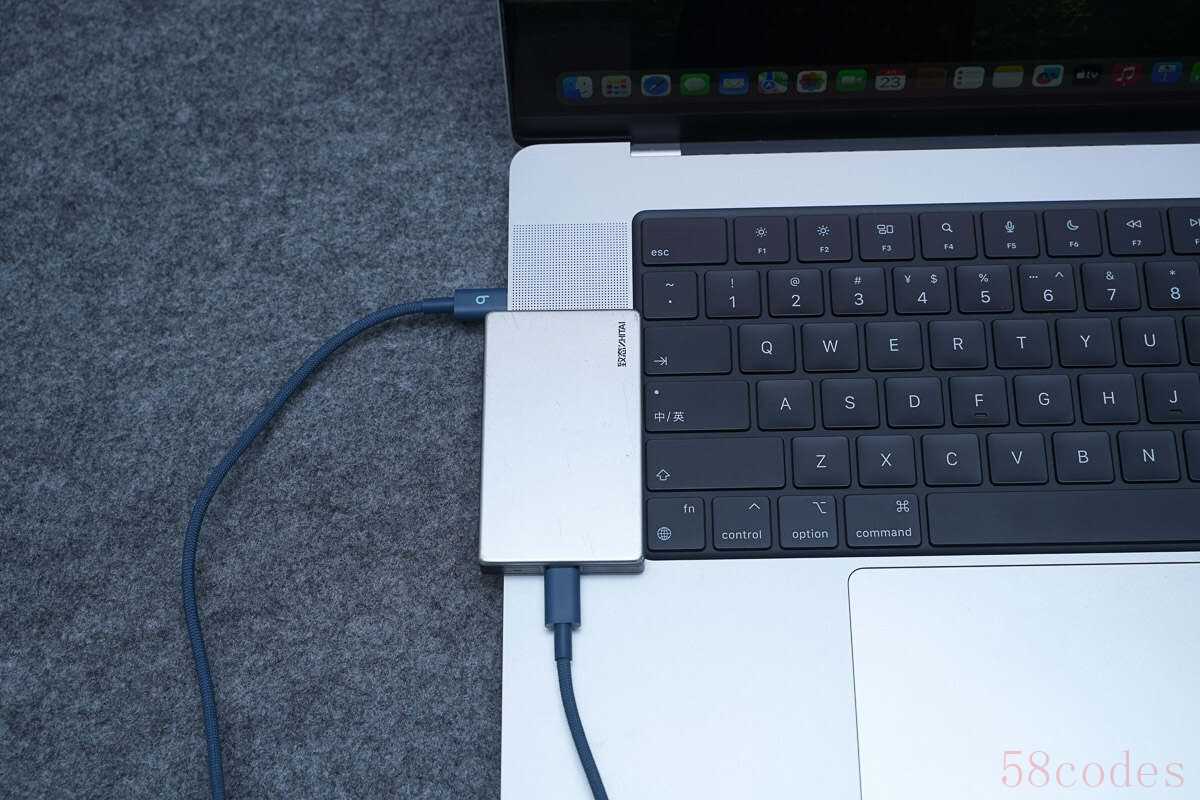

将线材的两端分别连接到致态灵先锋版移动固态硬盘以及苹果MacBook Pro 16 M4 Pro，硬盘盒内装载的是致态灵·先锋版2TB移动固态硬盘。

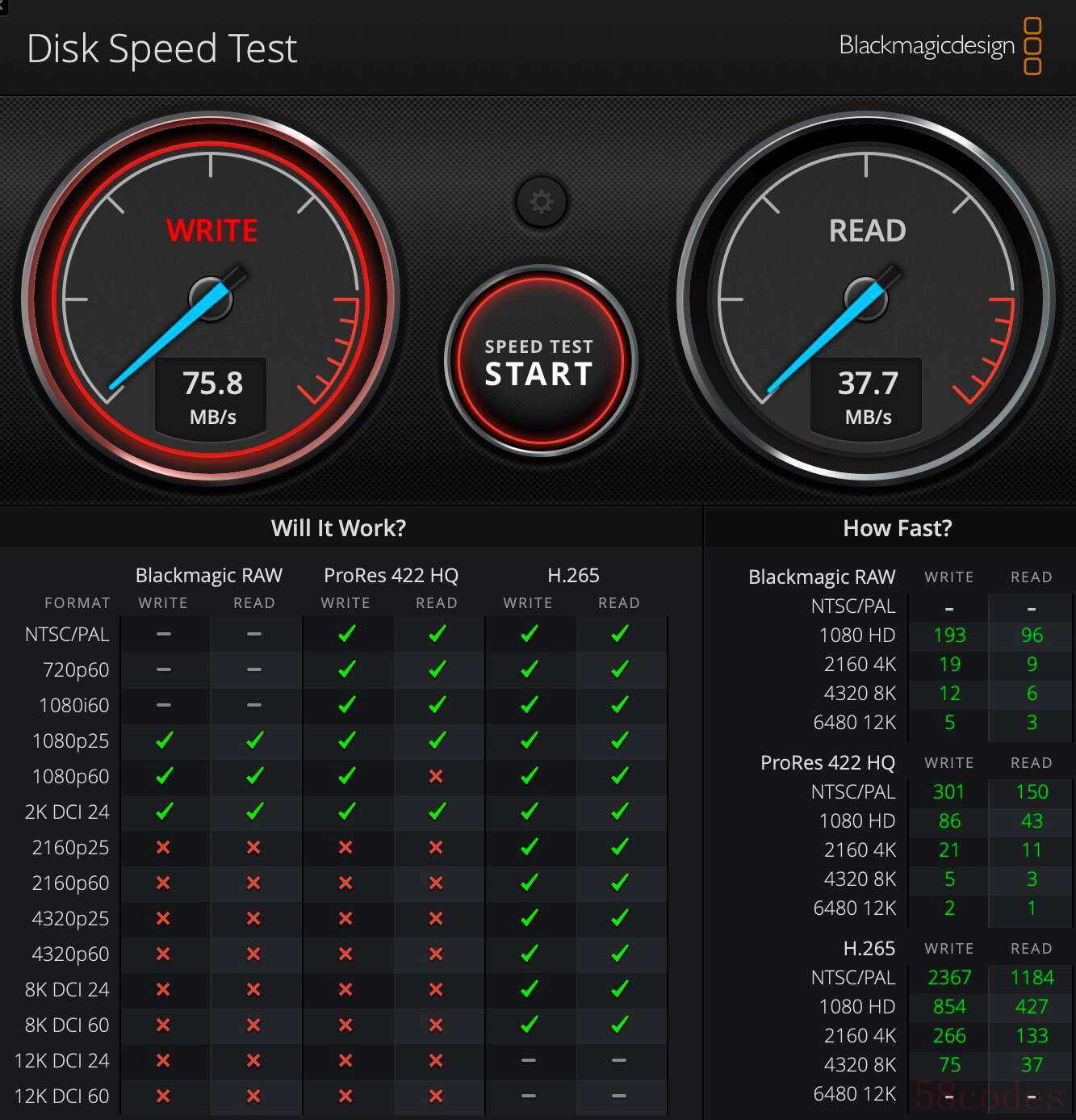

随后使用Disk Speed Test测试线材的数据传输能力，实测写入速度约为75.8MB/s，读取速度约为37.7MB/s。

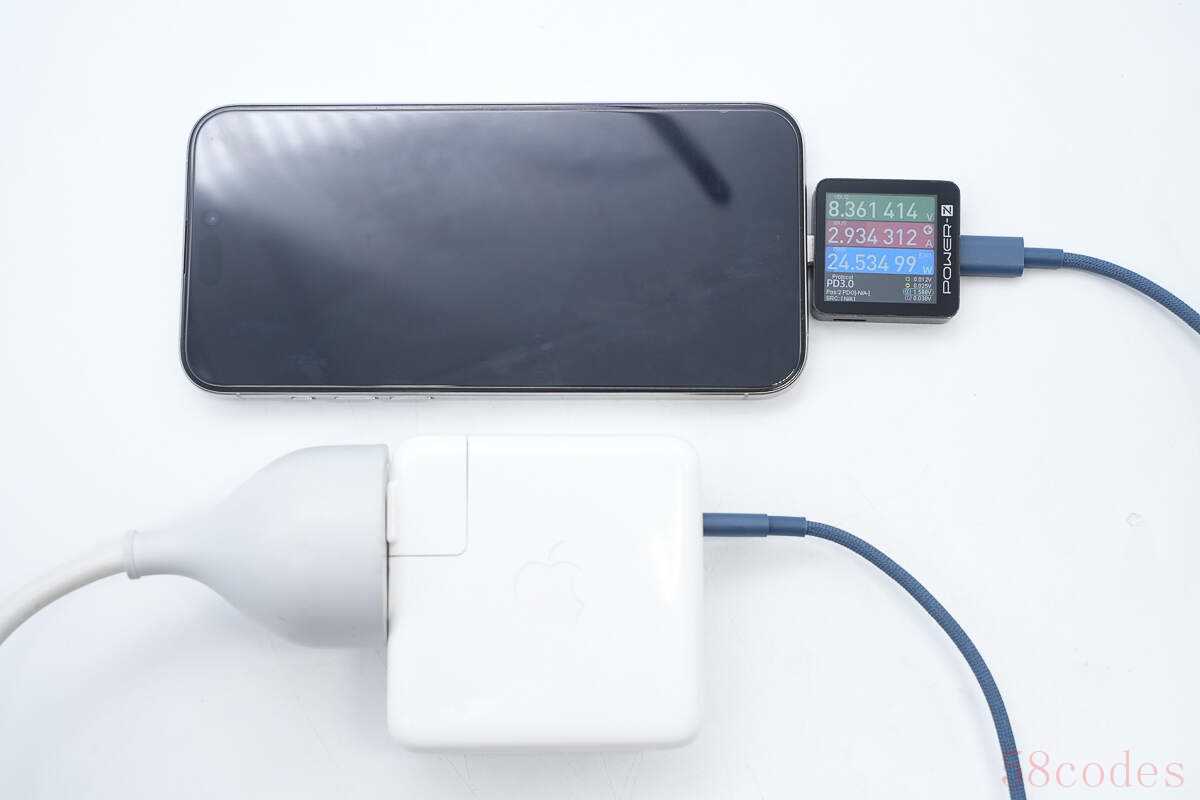

使用这款数据线给苹果iPhone 15 Pro Max手机充电，测得充电功率约为24.53W。

给苹果MacBook Air (M1，2020)充电，测得功率约为45.6W。

beats 60W编织数据线拆解

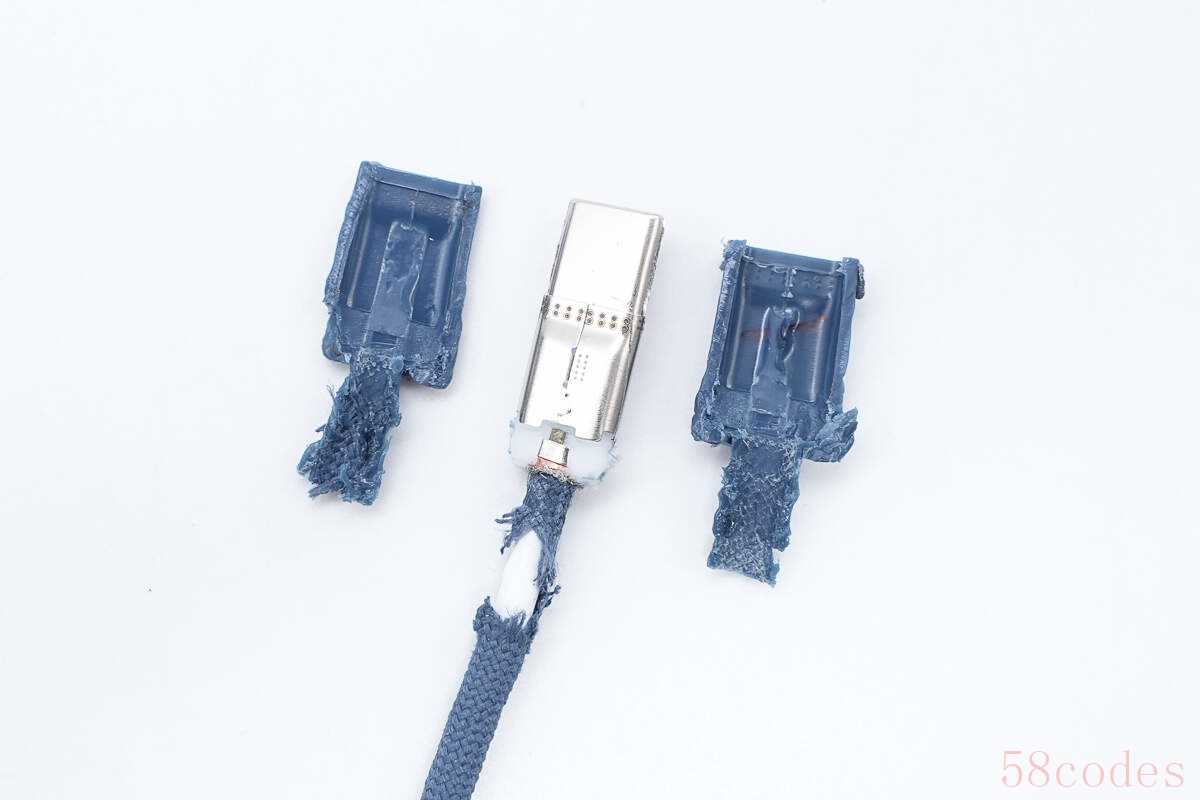

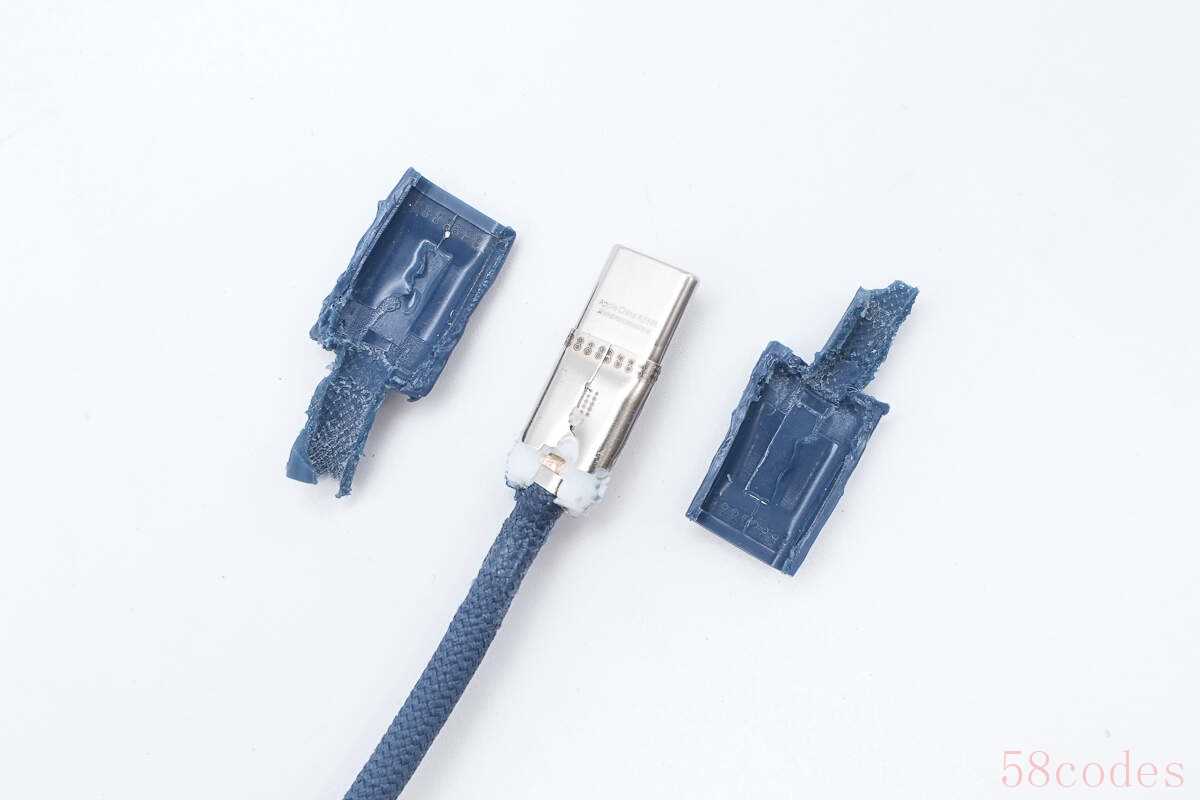

将数据线端子外壳拆开。

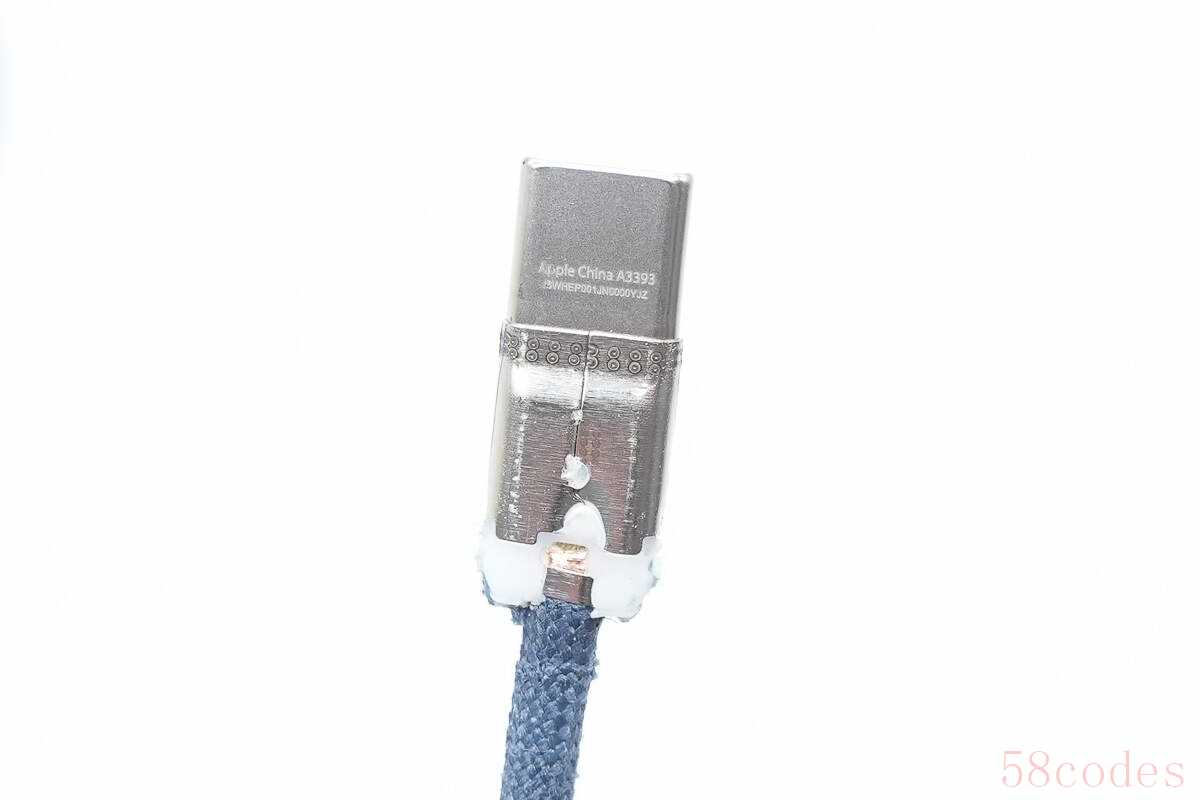

端子内部采用钢套点焊固定保护，尾部填充封胶。

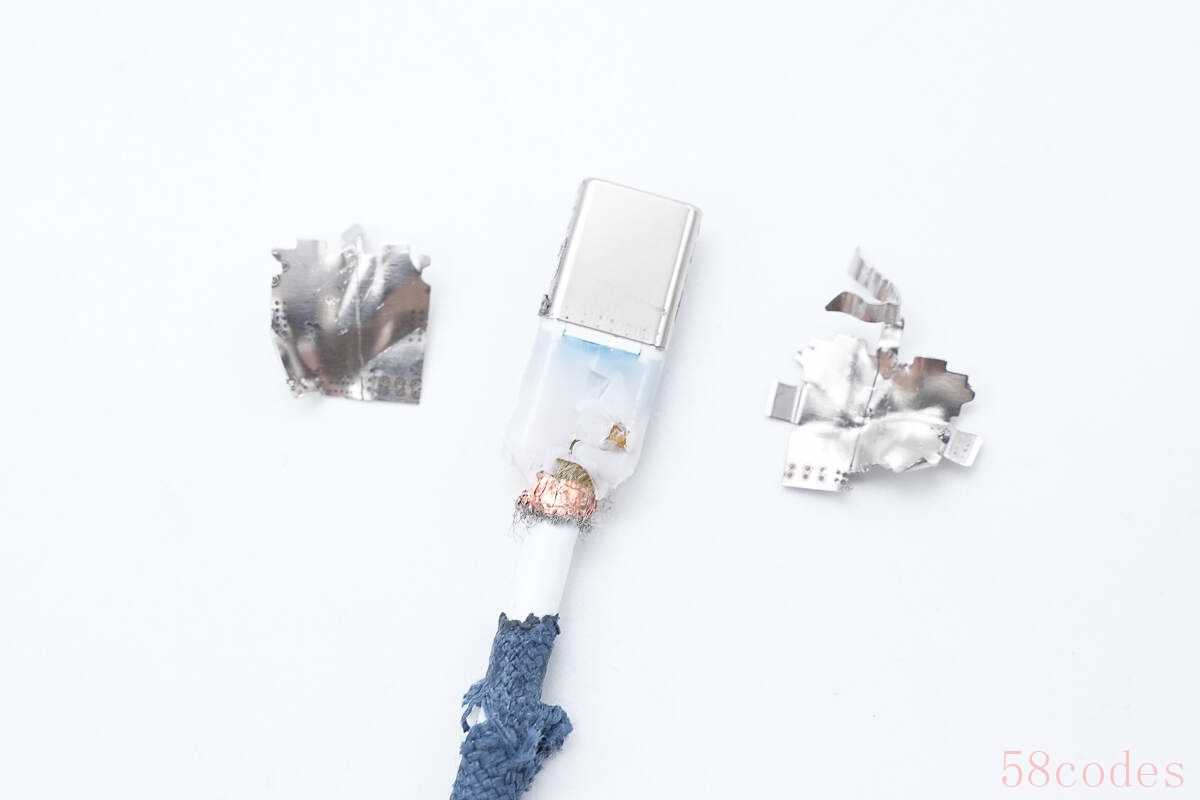

拆开钢套，内部填充硬封胶，线芯注塑成一个整体保护。

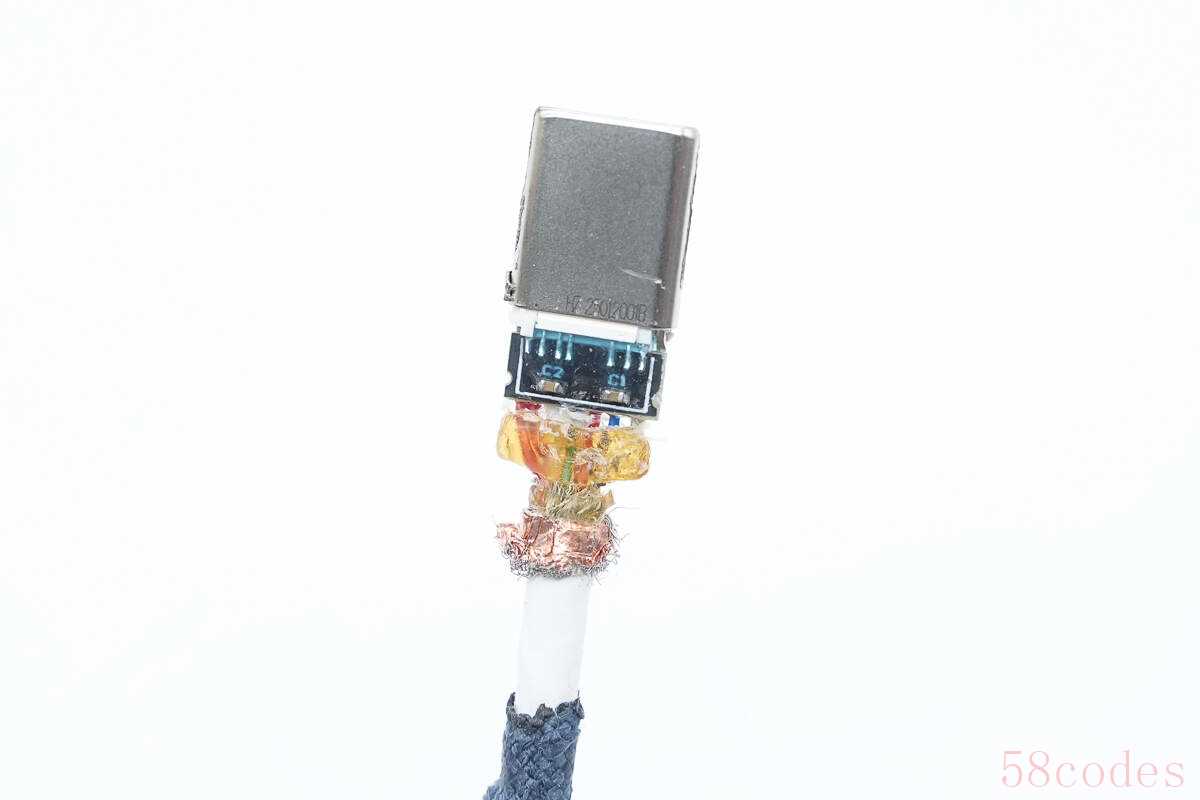

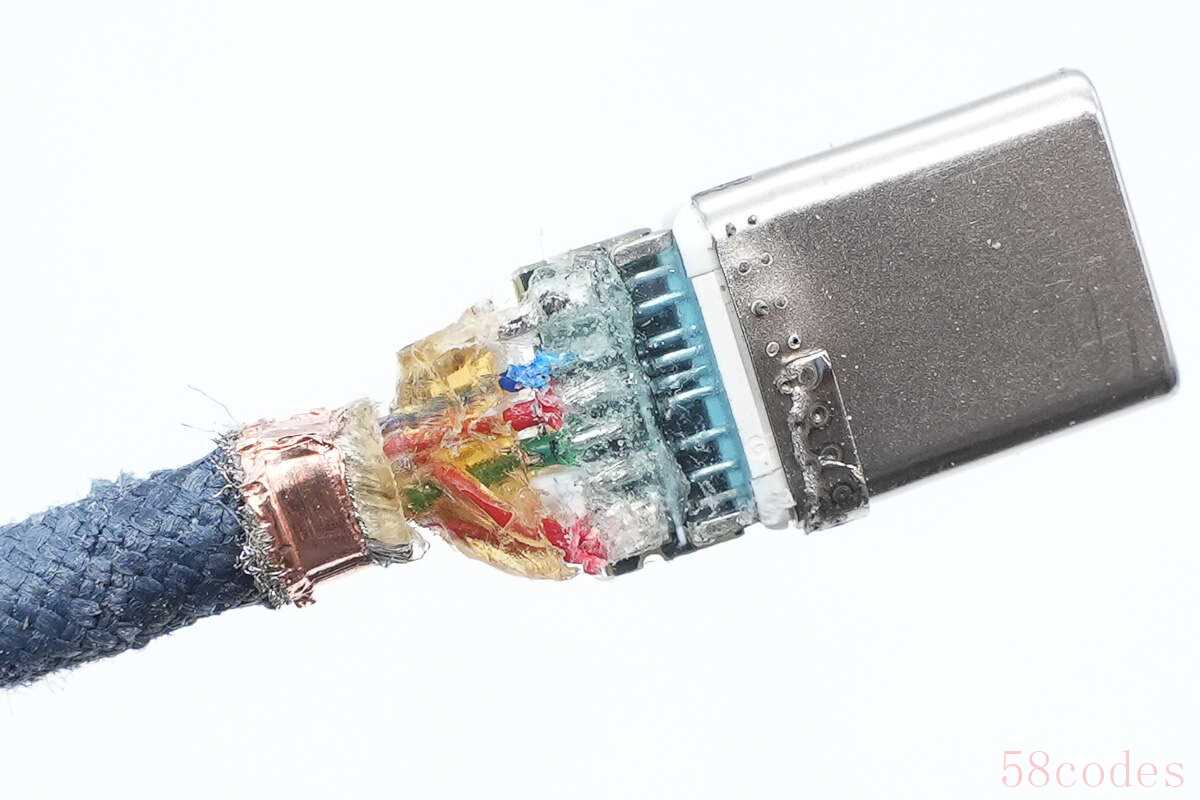

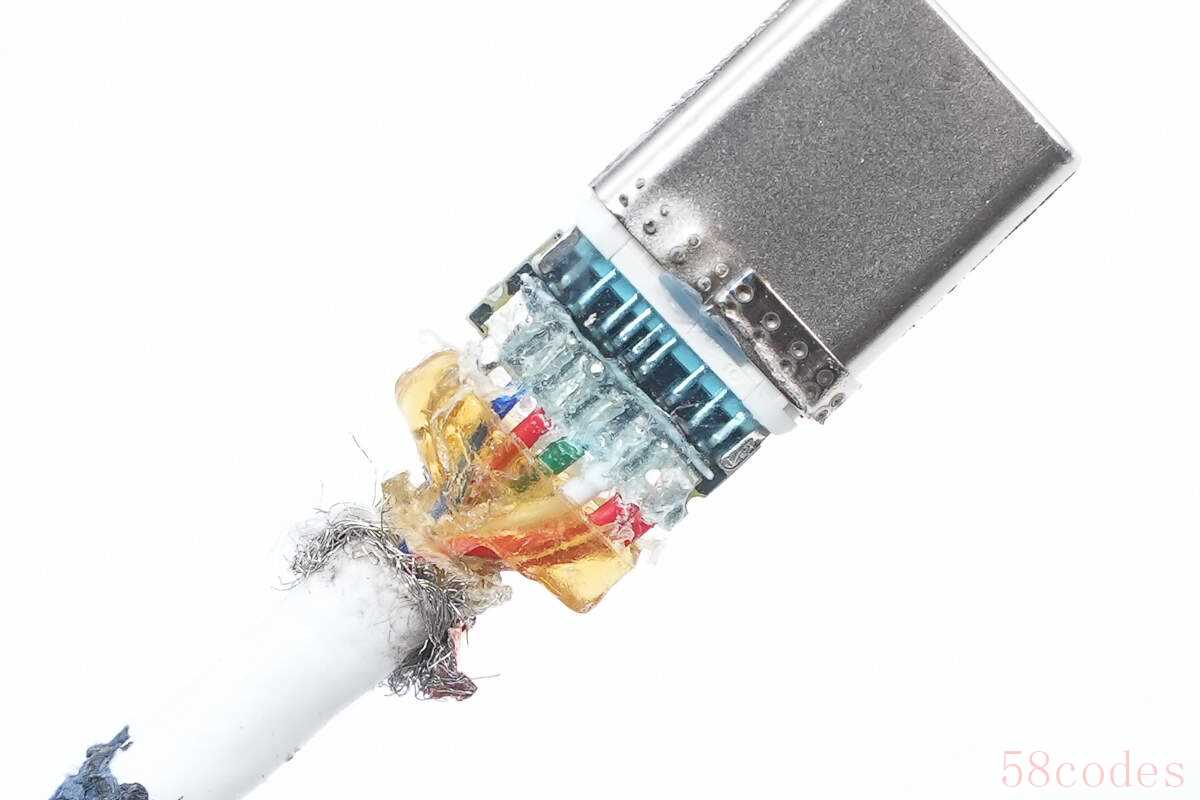

清理掉硬封胶，小板上打胶提升针脚焊接处强度。

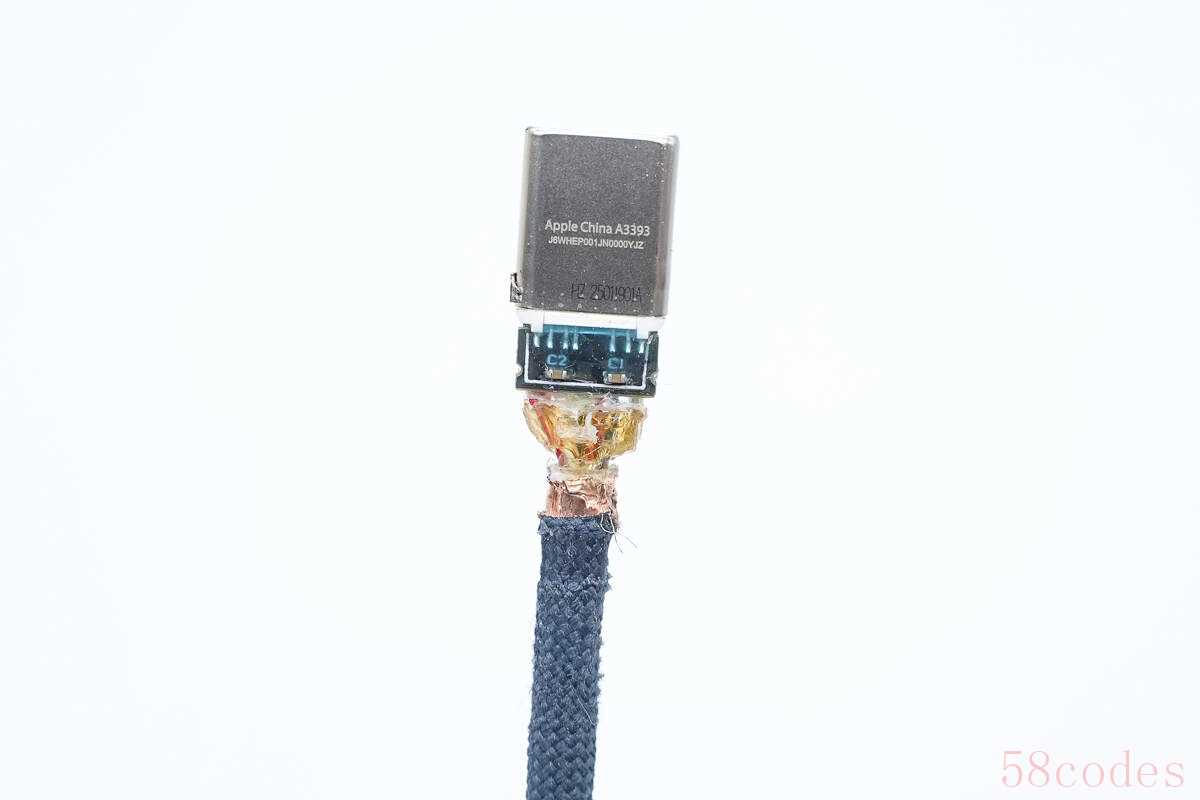

小板另一面设有两颗小电容。

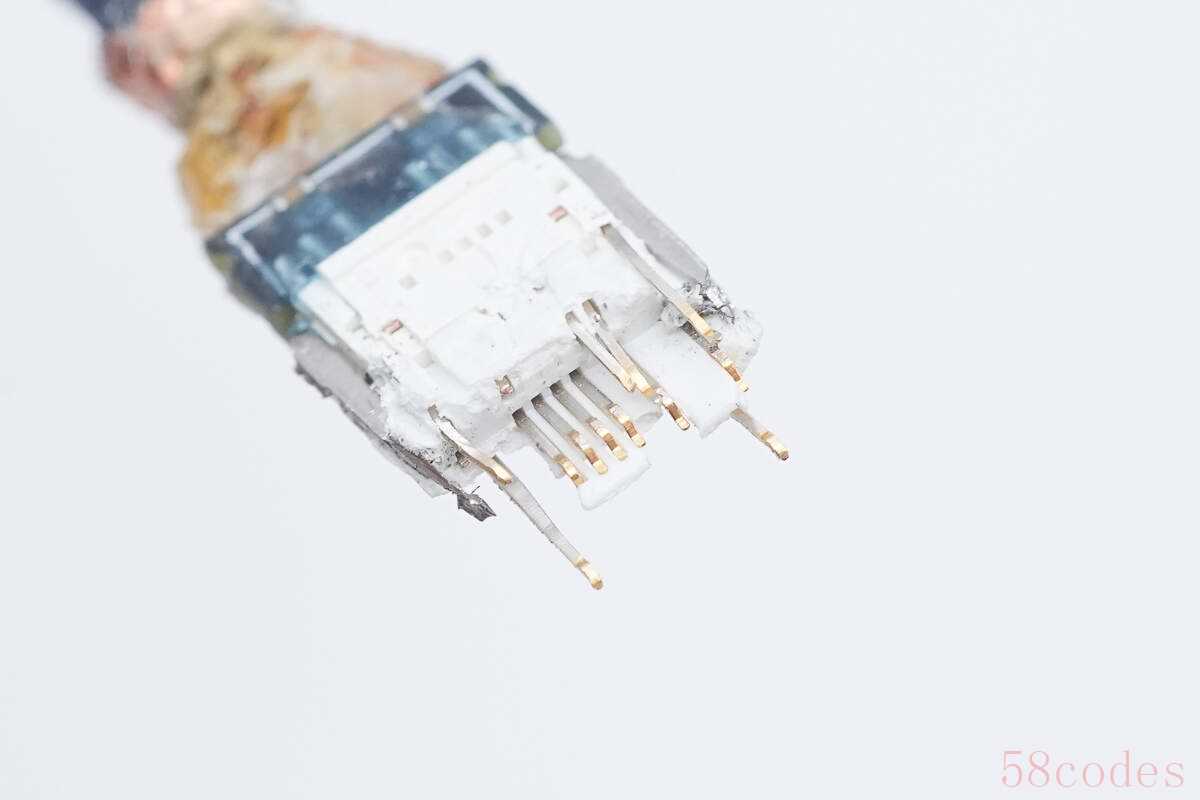

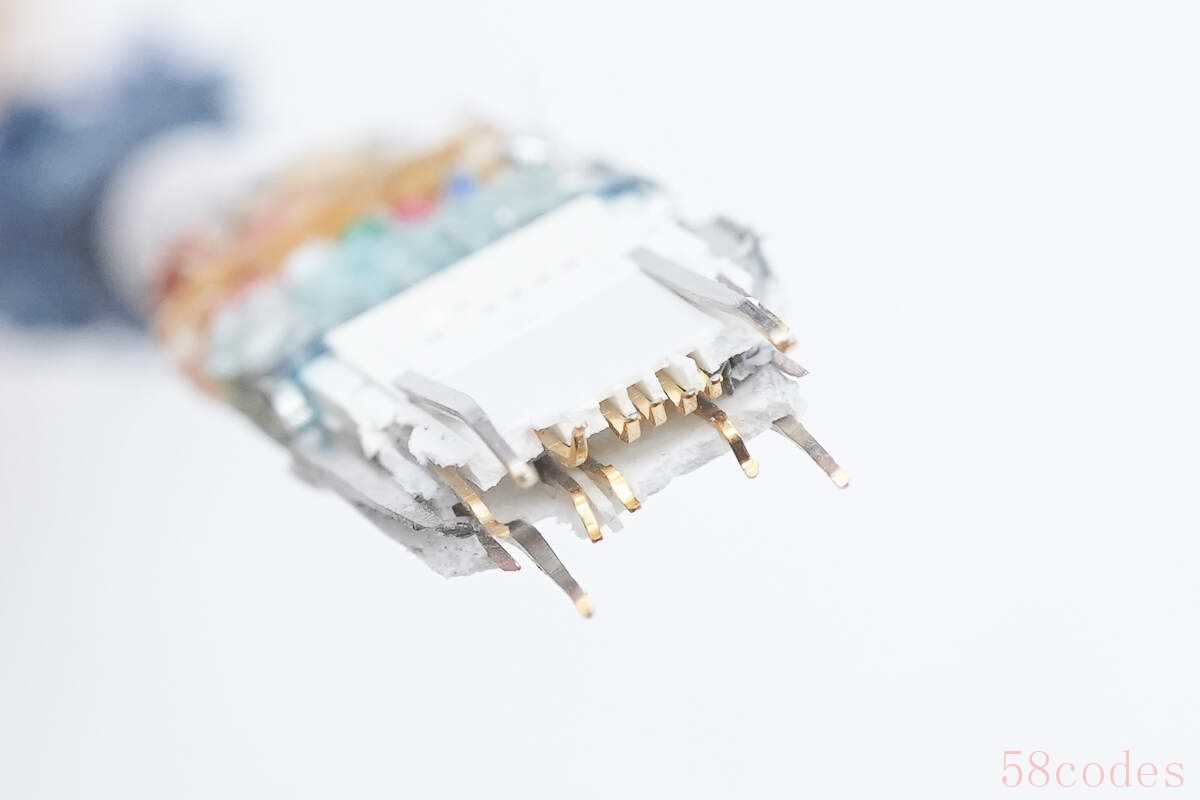

USB-C公头内部针脚特写，前端镀金处理。

将另一端端子外壳拆开，内部是相同钢套点焊保护。

打开钢套，内部也是硬封胶填充保护。

这一端小板正面也是焊接线芯，并且也都对线芯以及针脚做了加强保护处理。

另一面设有两颗小电容。

USB-C公头内部针脚特写，镀金处理。

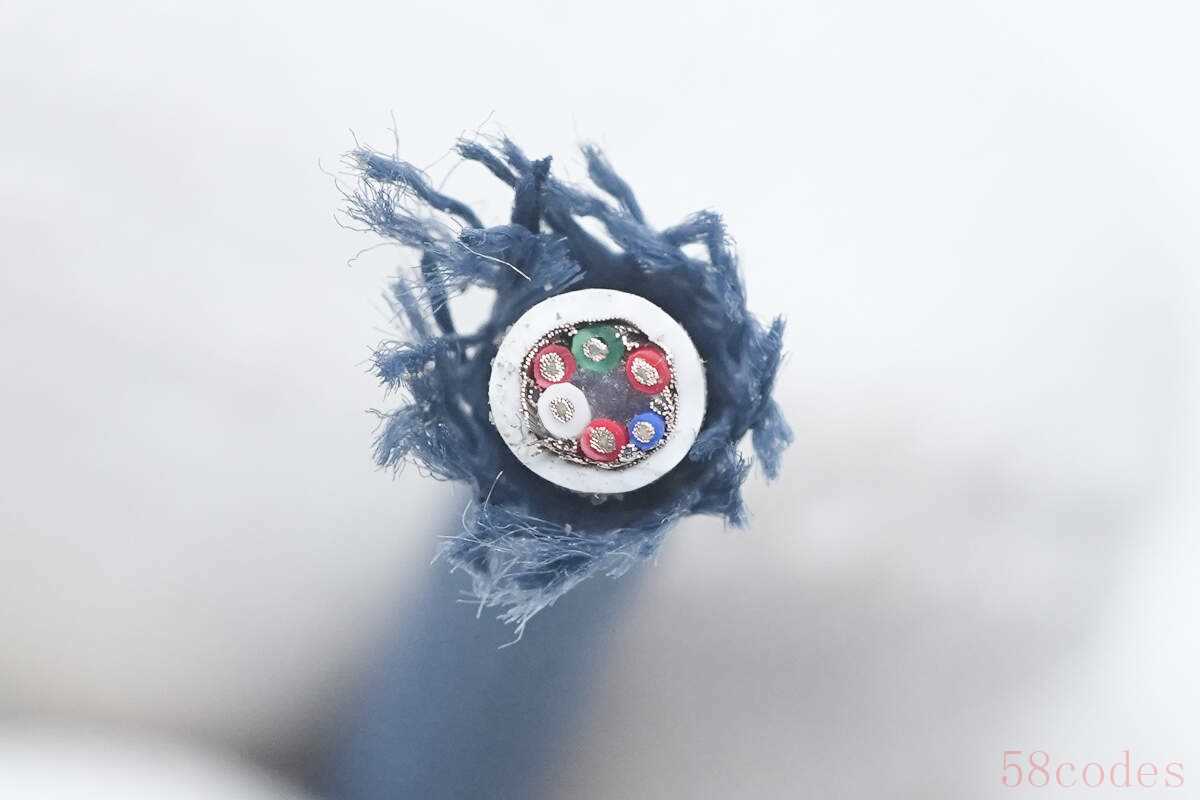

线身截断横截面一览，内部设有六根有色线芯。

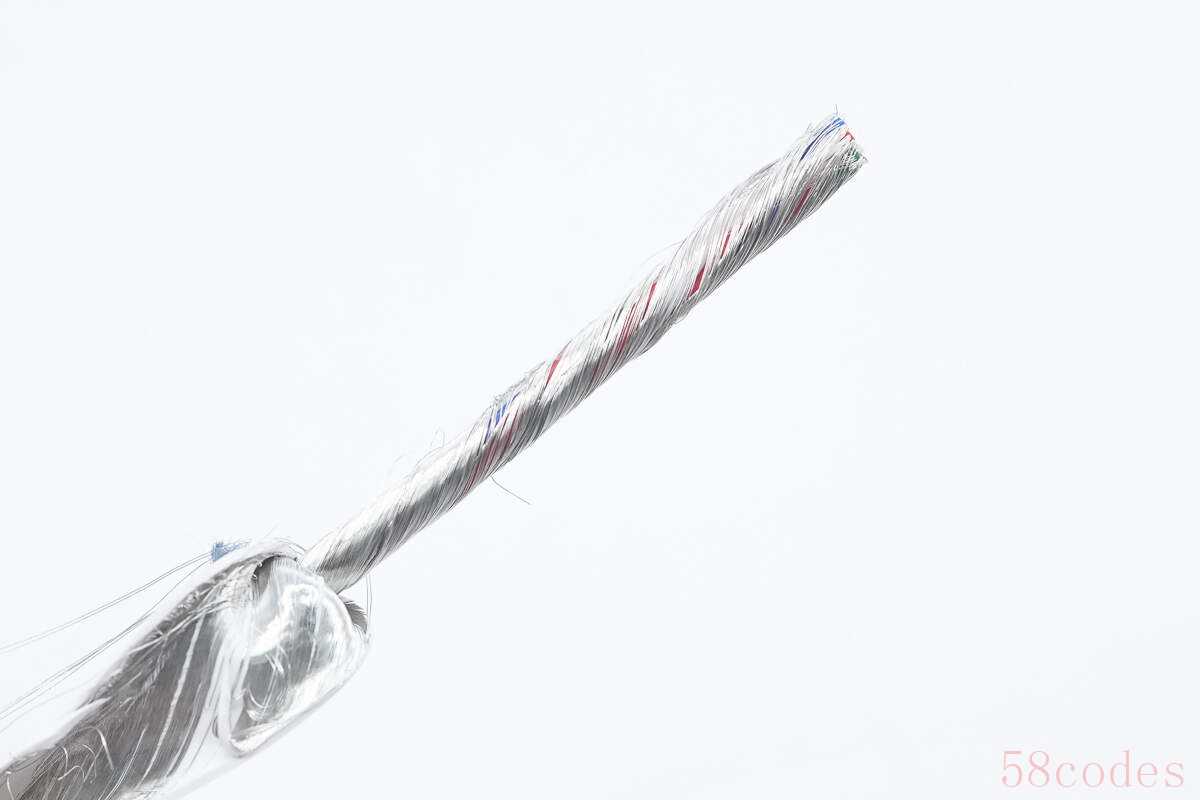

割开线身外皮，内部采用屏蔽网螺旋缠绕包裹线芯抗干扰。

内部除6根有色线芯外，还设有6根裸线芯用于负极电力传输，此外还加入抗拉线提升线缆的抗拉性能。

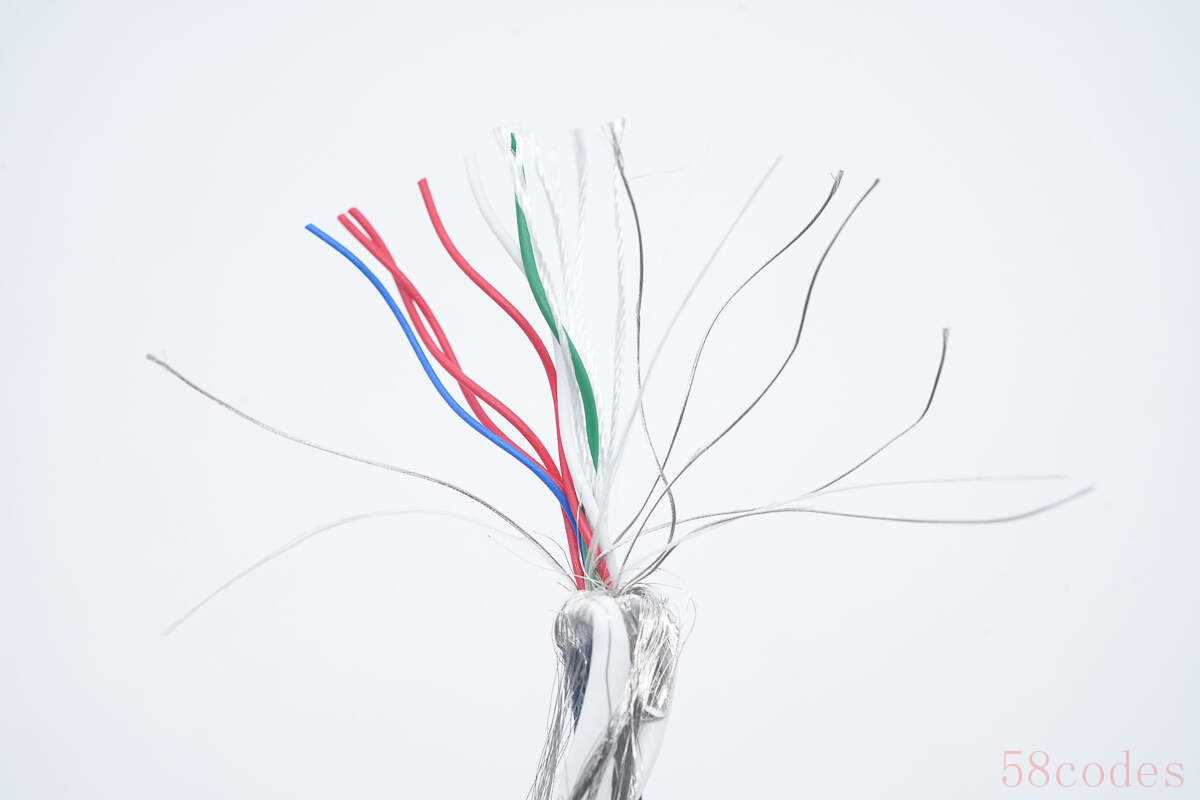

截取一段线材对各线芯进行展开说明。

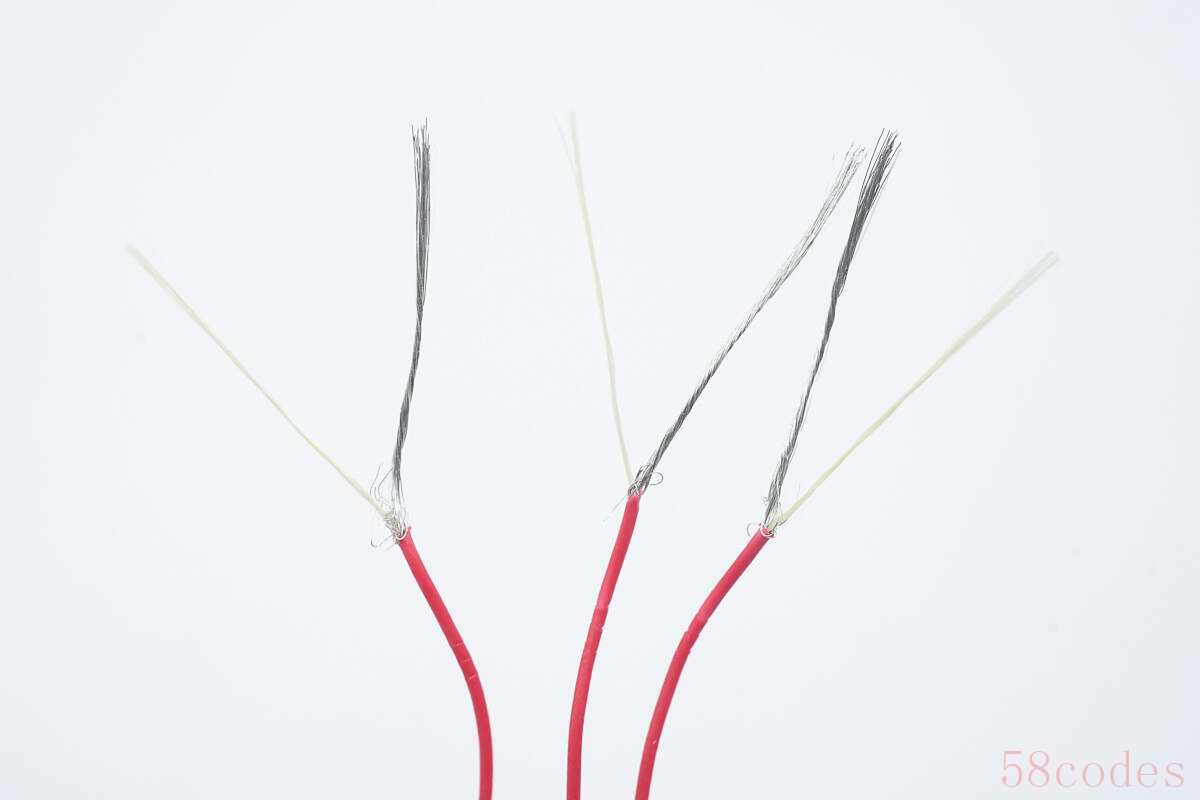

三根红色正极电力线芯特写，内部掺入凯夫拉抗拉线，其余三根有色线芯采用相同设计。

用于负极电力传输的裸线芯达到6根。

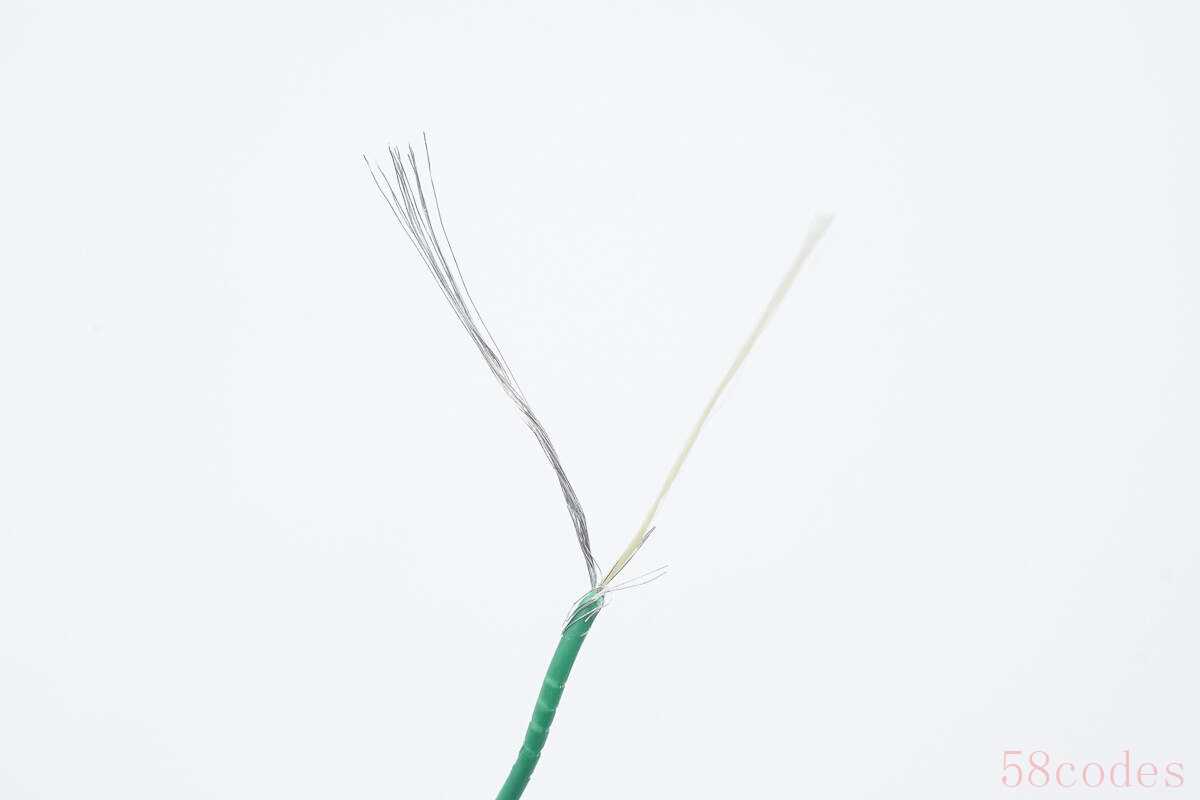

用于USB2.0数据传输的数据线，绿色为D+线芯。

用于USB2.0数据传输的数据线，白色为D-线芯。

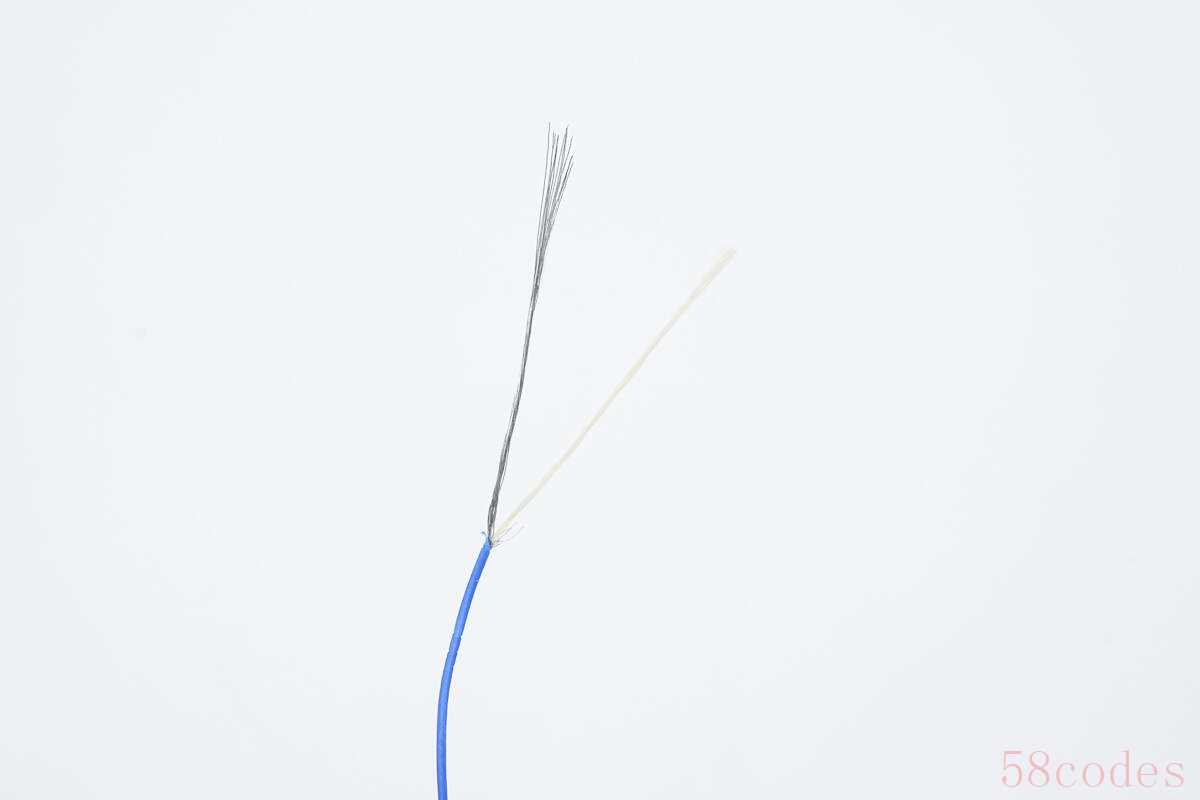

蓝色CC线芯特写。

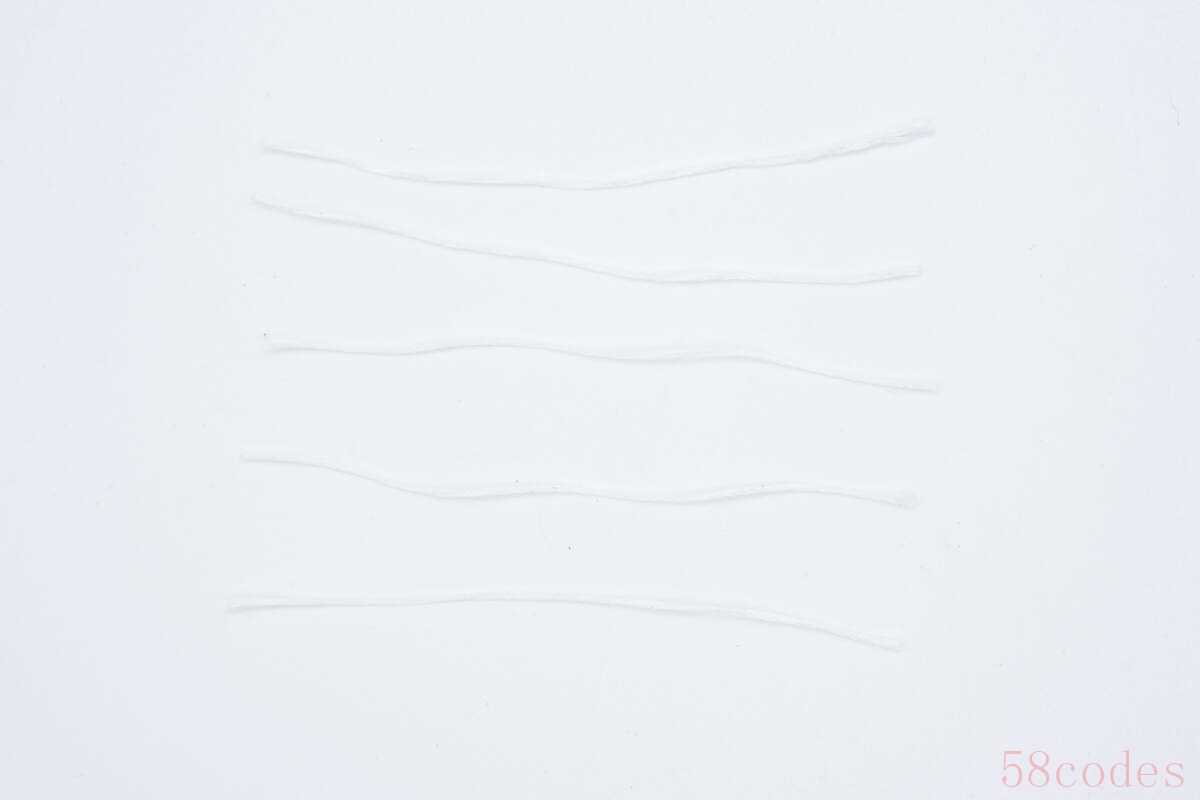

普通抗拉线一览。

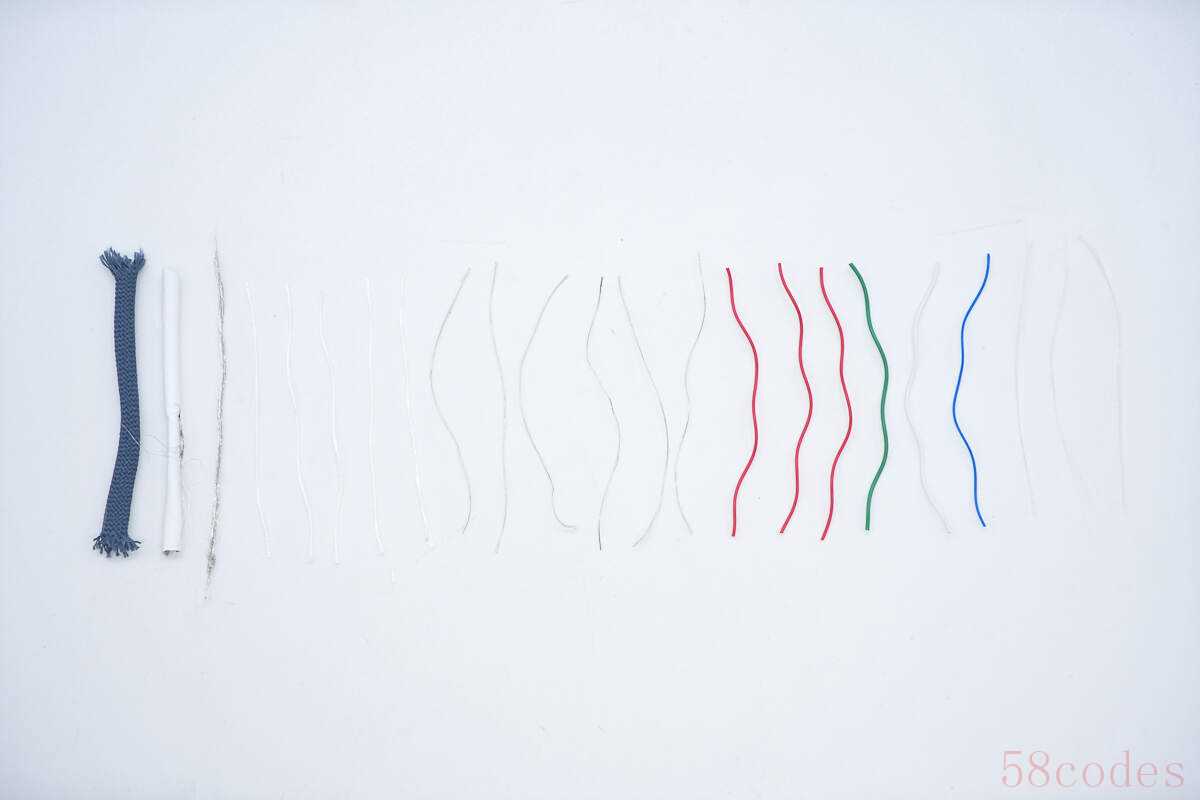

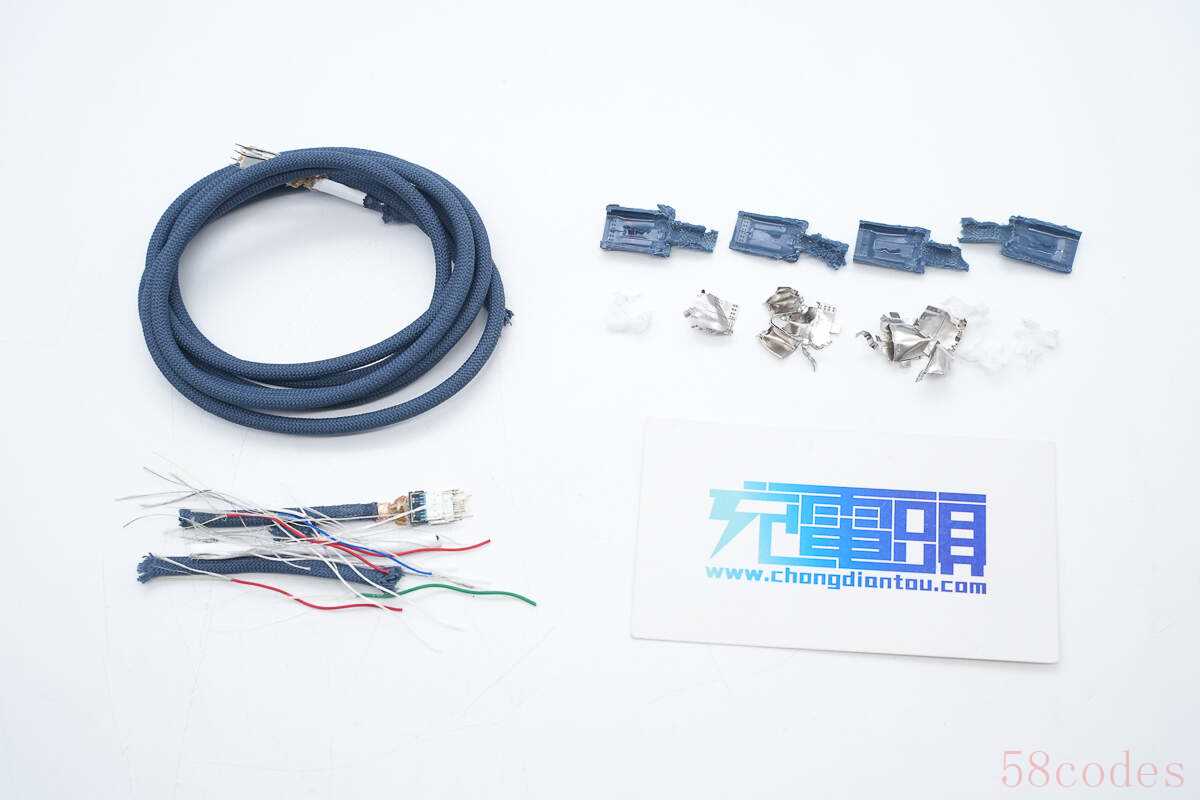

全部拆解一览，来张全家福。

充电头网拆解总结

beats新推出的这款USB-C充电线为USB2.0规格，线缆长度约为1米，支持60W充电功率，能满足笔记本电脑和手机充电需求。作为苹果旗下耳机品牌，beats的产品自然也是苹果的，有苹果背书质量自然不会差，如果是想要同水准的线却又不是很喜欢苹果的白色设计风格，那beats这款无疑是很好的平替选择。

充电头网通过拆解了解到，这款数据线的线头采用注塑固定，USB-C端子点焊钢套固定，增加机械强度，更加耐用。线缆内置屏蔽网同时还填充抗拉线，线芯内部更是上了凯夫拉线，增加线缆的整体强度。线缆内部未使用E-Marker芯片，所以只起到基本的充电和USB2.0数据传输作用。
