电视机黑屏也分一二三，今天崔哥带你深入了解电视机的黑屏问题！

电视机黑屏问题在实际维修中经常遇到，尽管我们看到的表现现象是黑屏，但是引起黑屏的原因却有多种情况。今天就在这里给大家详细讲述一下电视机的黑屏问题。

一、液晶电视机成像原理

液晶电视机的成像原理并不复杂。因为液晶不发光，我们能够看到变化的彩色图像，全靠液晶面板玻璃后面的背光。液晶电视机的背光不发光了，我们就只能看到一个黑色的屏幕。液晶面板是由两块0.1MM厚的玻璃，中间夹着几百万个液晶颗粒，我们看到的每一个像素点是由红绿蓝三个液晶颗粒组成，每一个液晶颗粒都由一个微型的TFT场管控制，这个场管的开关用于控制加到液晶颗粒的电场强度，也就是不同的GAMMA电压值。所以说GAMMA电压是由列扫描完成的。

液晶电视机逻辑板上面的VGH和VGL电压是用来控制TFT场管的开启和关闭，加上VGL负电压能够让场管迅速关闭，避免产生拖尾现象。VGH和VGL电压是加在行扫描电路上，只有当对应的某一个液晶颗粒的场管被打开，同时GAMMA电压加载了，这个时候液晶颗粒才会转动，后面的背光也就透射出来了。

二、液晶电视机黑屏分类

1、背光单元故障

液晶电视机的背光单元由灯条、恒流板、电源板组成，灯条因为长时间工作，发热量大，也最容易出现问题。我们平时看到的电视机黑屏大部分都是灯条老化后引起恒流板保护产生的。

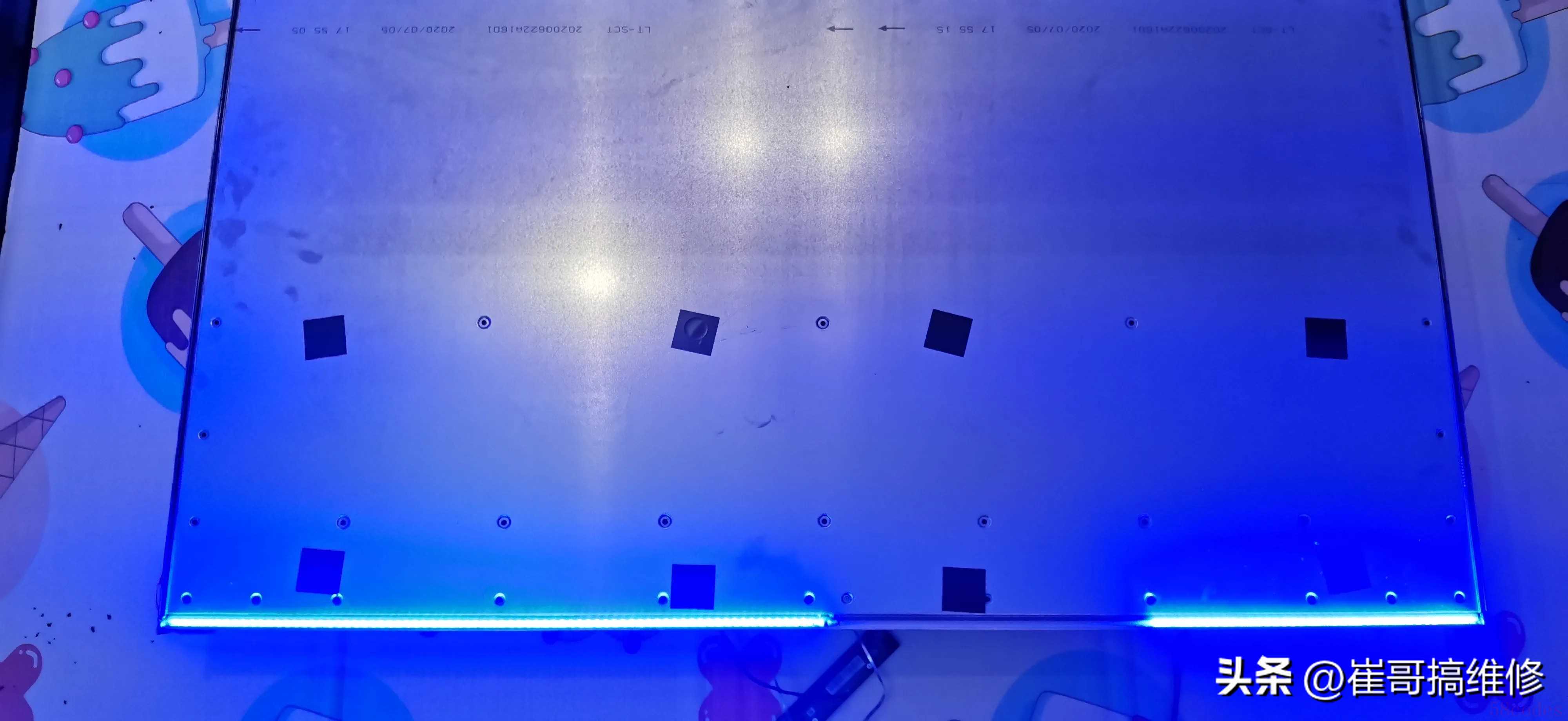

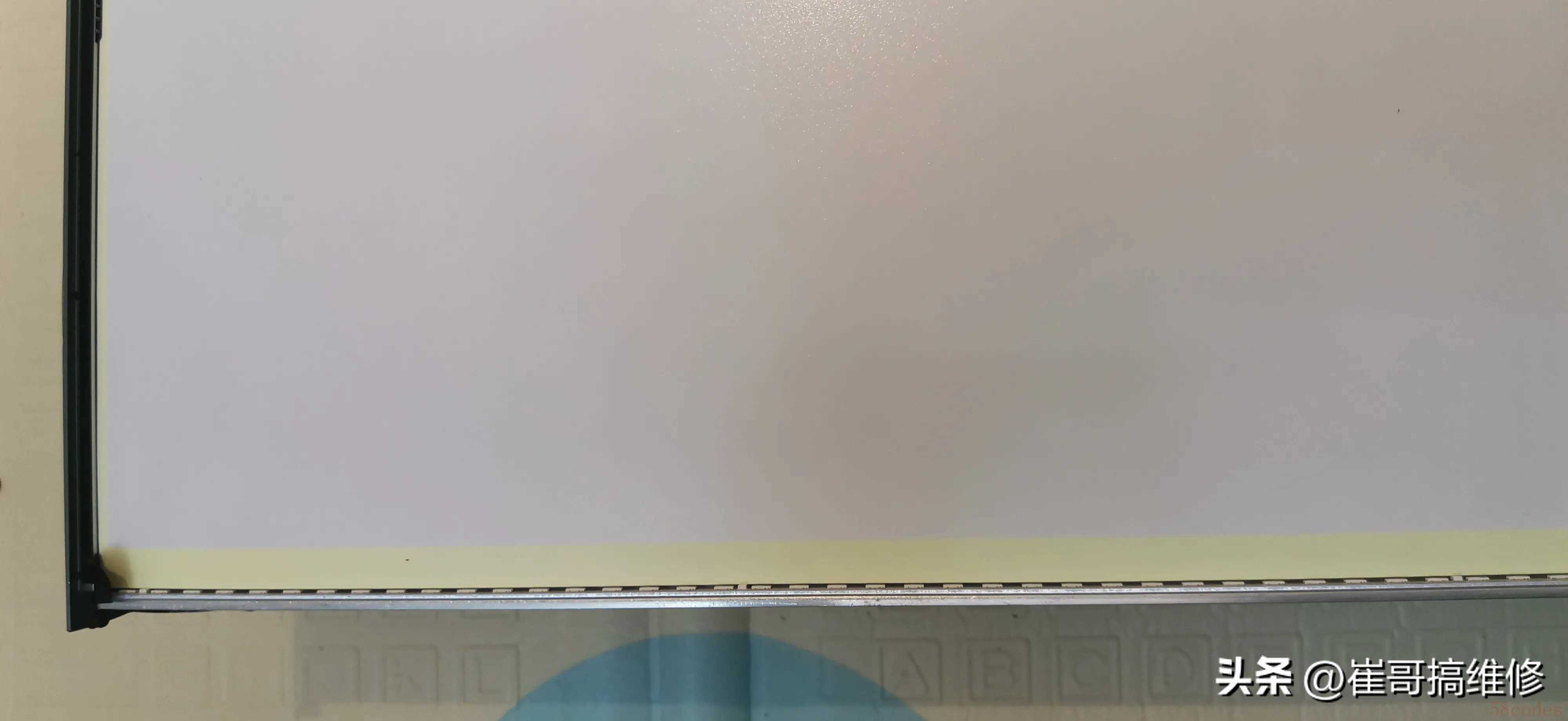

特别是最近几年上市的超薄无边框液晶电视机，光源全部是侧入式光源，无论是100寸还是85寸电视机，光源都是电视机下部两根窄窄的灯条发出的。一百多个LED灯珠集中在5MM宽，五六十公分长的铝基板上，想想就知道发热量有多大？所以这种类型的电视机长时间工作时，背光损坏的概率更大，三四年就容易出现背光问题。

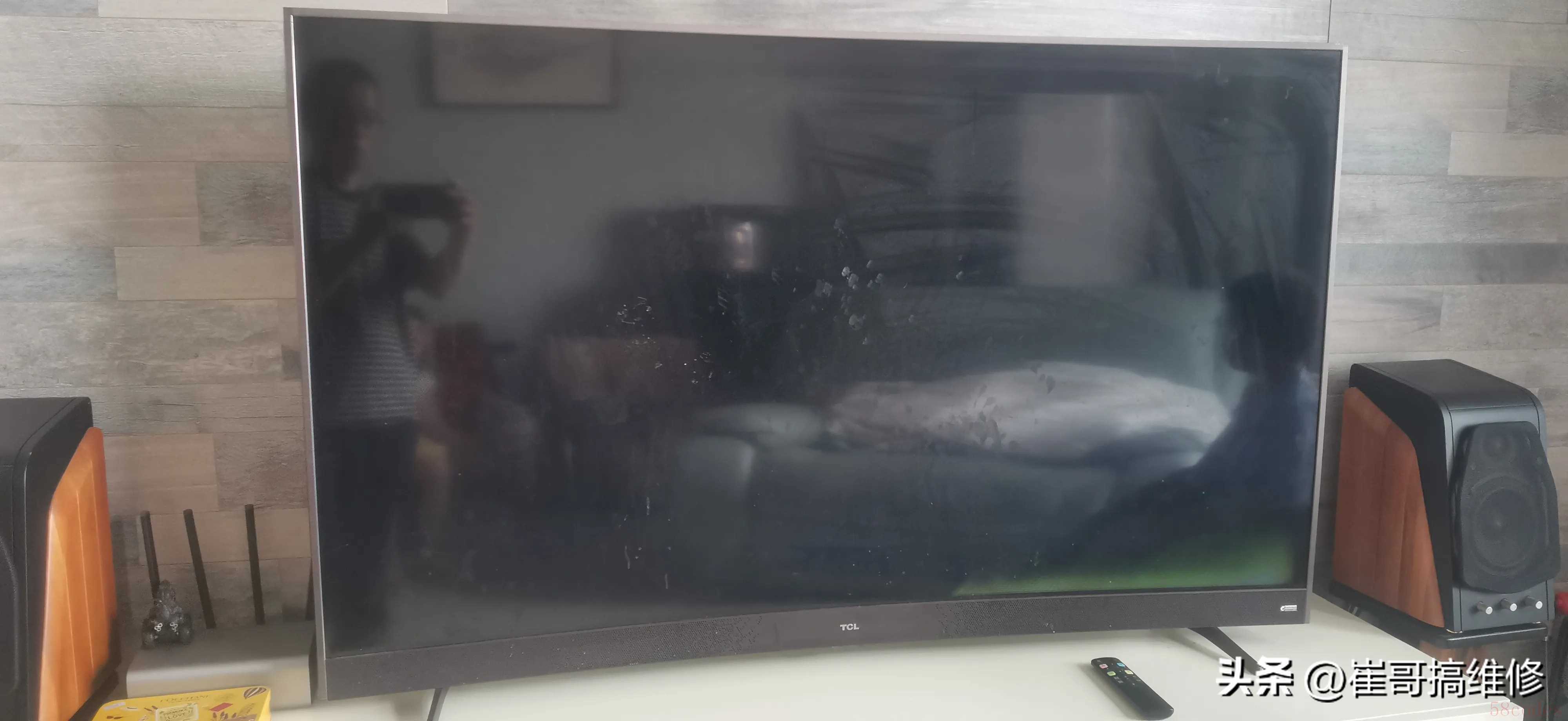

背光单元损坏产生的黑屏，开机后电视机刚开始有图像，几分钟或者闪几下就变黑屏了，此时电视机还是有声音的。如果此时我们使用强光手电筒照射屏幕，可以看到屏幕还是有图像的。

2、液晶面板成像电路损坏

液晶显示器的成像原理是通过不同液晶阀的扭转角度不同，控制背光透过来强弱，从而组成千变万化的自然色彩。同理背光不亮了会黑屏，液晶阀不扭转了，光线就无法透射过来，当然我们看到的也是黑屏了。

这种黑屏突然出现时可能会看到屏幕图像停滞，然后慢慢消失，最后变成黑屏。这个时候轻拍液晶面板，会有明显的光斑显示，说明此时背光还在工作。

背光单元故障与液晶面板电路损坏导致的黑屏区别：

1）、背光单元损坏产生的黑屏，虽然看不到图像，但是声音还在播放，使用强光手电照射屏幕，会看到屏幕有微弱的彩色图像仍然在播放。

2）、液晶成像电路损坏导致的黑屏，也是有声音有播放，屏幕没有图像，用手轻拍屏幕，会看到屏幕有光斑闪现。

3、开机后死机

电视机也是一套完整的计算机系统，只是系统完全集成在一块小小的电视机主板上了。如果电视机主板上面的硬盘（手机上叫字库，类似电脑的硬盘，电视机的“硬盘”里面装的是安装系统），也就是存储安卓系统的存储芯片老化或者意外软件损坏时，开机后可能出现死机情况，虽然指示灯是开机状态，但是屏幕也是黑色的，也可以说是黑屏了。

不过这种死机黑屏现象，故障点是在主板，只需要更换硬盘或者更换主板就可以解决了。

三、黑屏故障维修

1、如果背光单元故障，维修起来相对简单，但是操作起来相对麻烦，也是电视机维修中费用最高的。背光单元由背光灯条、恒流板、电源板和控制信号组成，在实际维修中灯条损坏的概率最大。灯条损坏后，只能更换全新的背光灯条，只是灯条更换也是电视机维修中风险最大的，因为要把液晶面板全部拆开才能更换灯条。

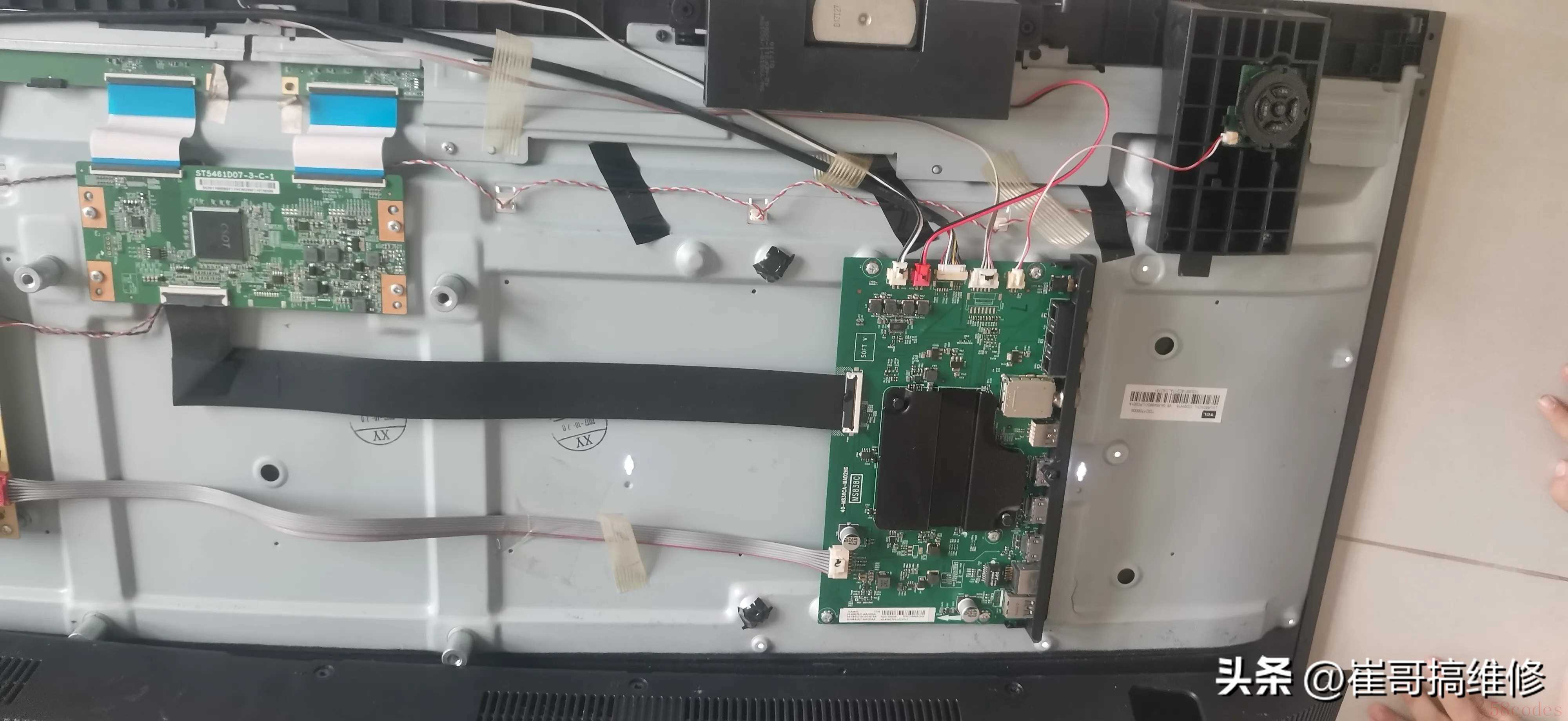

对于恒流板和电源板或者控制信号的问题，维修起来相对简单一些，只需要把电视机后壳打开，就可以进行检修了。

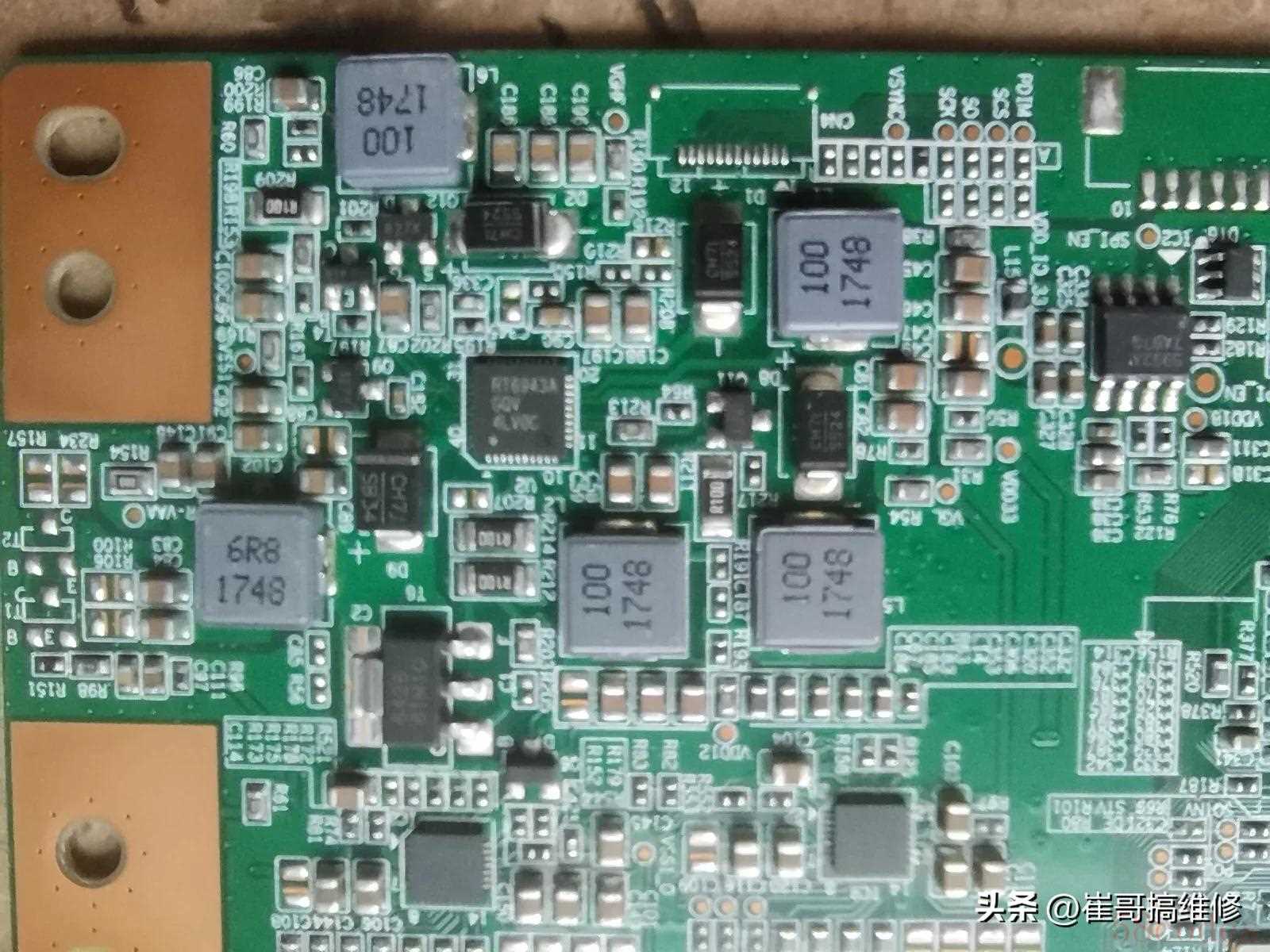

2、对于屏的问题导致的黑屏，一般是VGH电压丢失或者液晶面板上的边板元件短路导致VGH电压被拉低，还有可能是玻璃基板上的TFT芯片短路，导致VGH电压被拉低。如果是边板或逻辑板上的元件短路，我们可以使用风枪或者烙铁进行更换维修；如果是玻璃基板上的元件短路，就只能放弃维修了。

3、对于加电开机后，屏幕下方的指示灯闪烁，但是屏幕始终黑屏，同时电视机也没有声音。这种问题有可能是主板上的硬盘芯片出现了问题，导致电视机无法正常启动。这种问题更换主板或者硬盘芯片就可以解决。

四、总结

1、背光导致的黑屏主要多数是由于灯珠老化引起的恒流板保护，少数是恒流板损坏造成的，只需要更换灯条或者恒流板就可以解决。

2、逻辑板或边板故障造成的黑屏，这个要进行排查才能确定故障部位，是逻辑板电压产生电路扣坏造成的VGH和VGL电压消失，还是由于边板上元件老损短路或者COF芯片损坏引起的VGH和VGL负载短路造成的VGH电压消失。逻辑板损坏可以更换维修，边板上的元件也可以更换维修，但是玻璃基板上元件损坏，就只能换新了。

3、电视机开机死机或者卡LOGO这种问题，多数都是EMMC芯片寿命即将耗尽造成的，此类问题最好是更换全新的芯片或者扩容，才能够大大延长电视机的使用寿命。
