前言

小学的时候，谁家有MP3，MP4，真的会变成全年级最靓的仔！

但现在我们长大了，身为电子人，MP3还不是随随便便就能DIY个出来？（不是），开源一下！

工程描述

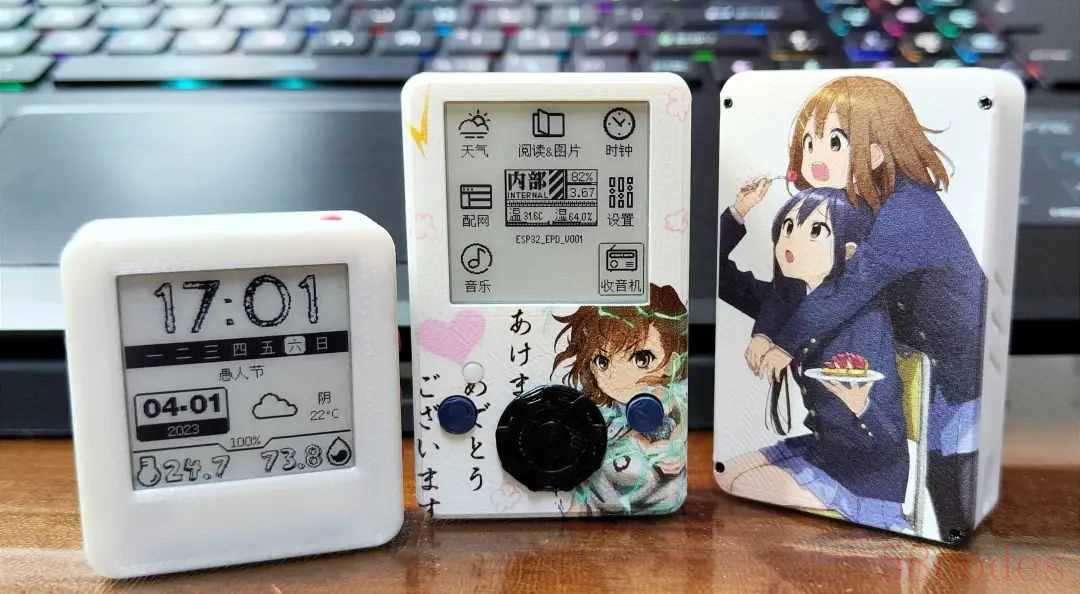

我用ESP32做了一个MP3，带墨水屏。

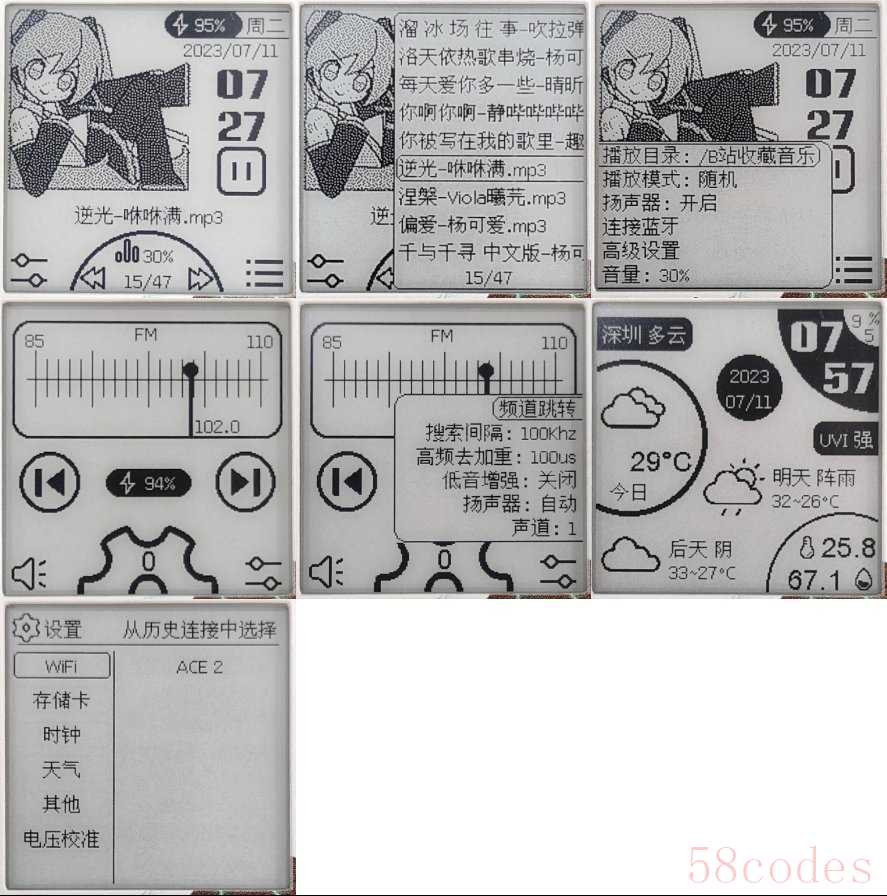

它有9个基本功能：

自定义表盘、天气、阅读、图片、时钟、MP3、收音机、配网、设置。

本文主要分享MP3的——软硬件说明、设计图、安装步骤、功耗测试结果、开源资料。

硬件说明

MP3由这8部分硬件组成：

• 墨水屏尺寸：1.54寸
• 主控：ESP32-WROOM-32D 4MB
• 内存：最大支持32G SD卡
• 接口：3.5mm耳机接口，可连耳机、天线。
• USB充电接口，可充电、连天线。
• 音频播放：ES8311+NS4150，目前仅提供单声道。
• 其他硬件：收音机RDA5807M、喇叭3520，8Ω、时钟芯片RX8010、温湿度芯片SHT30
• 电池极限尺寸：34x50x3mm

软件说明

使用platformIO开发Arduino框架，使用的库：

• GxEPD2
• U8g2_for_Adafruit_GFX
• Adafruit_GFX_Library
• ClosedCube_SHT31D
• ESP32-A2DP
• ESP8266Audio
• RX8010SJ
• SdFat
• TJpg_Decoder
• truetype_Arduino
• ArduinoJson
• arduino-audio-tools
• Radio

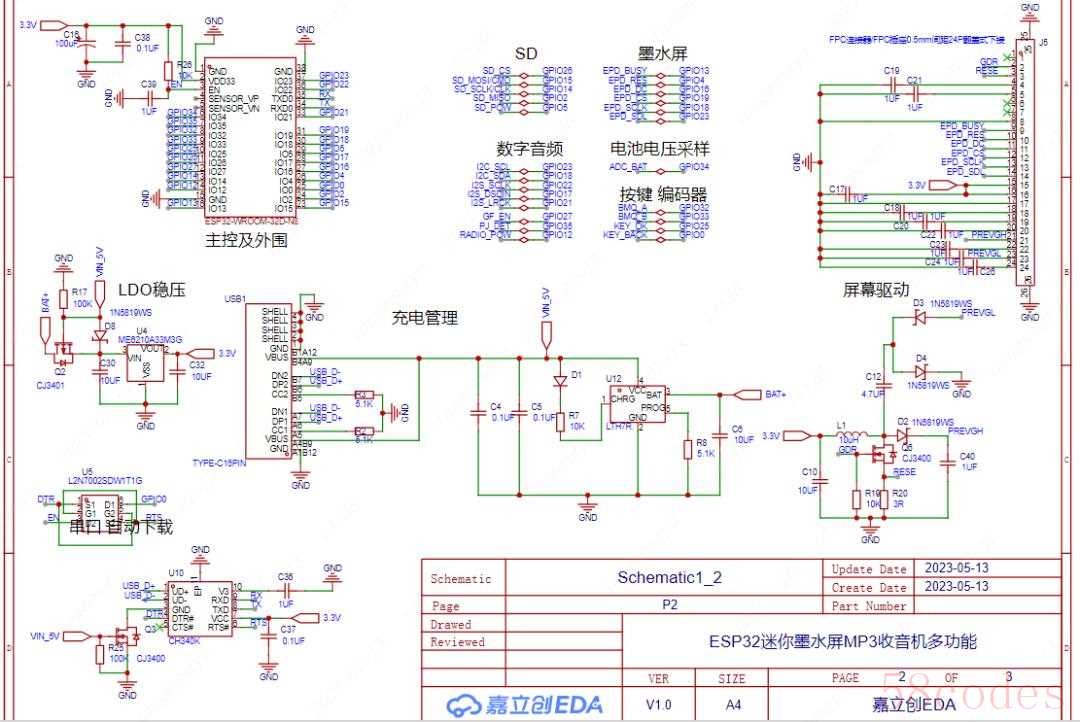

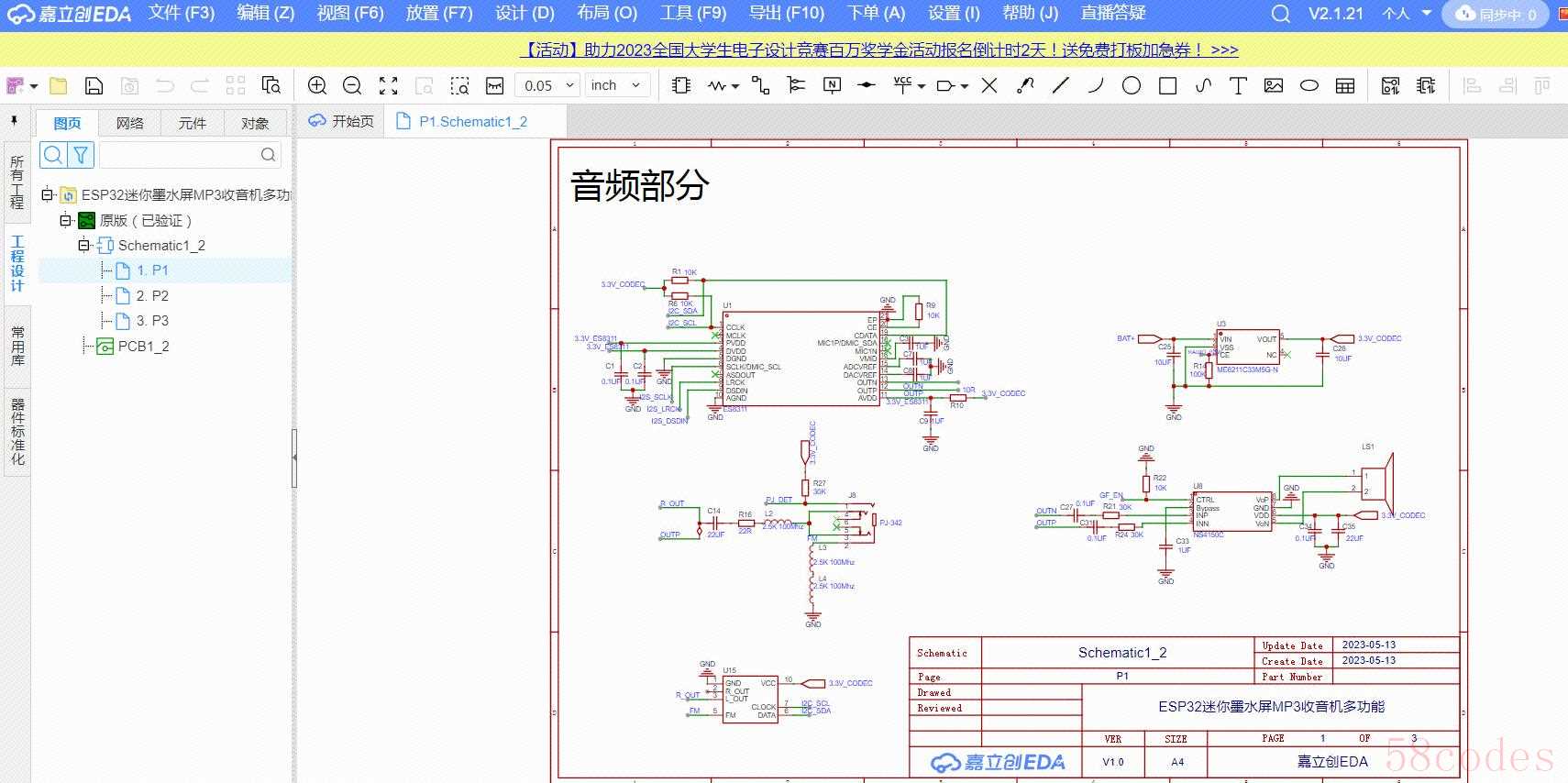

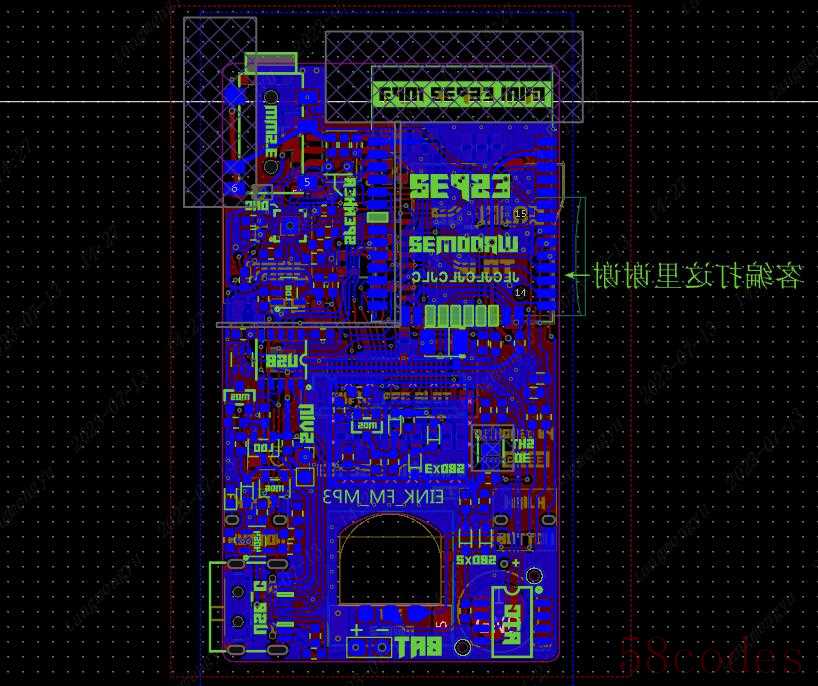

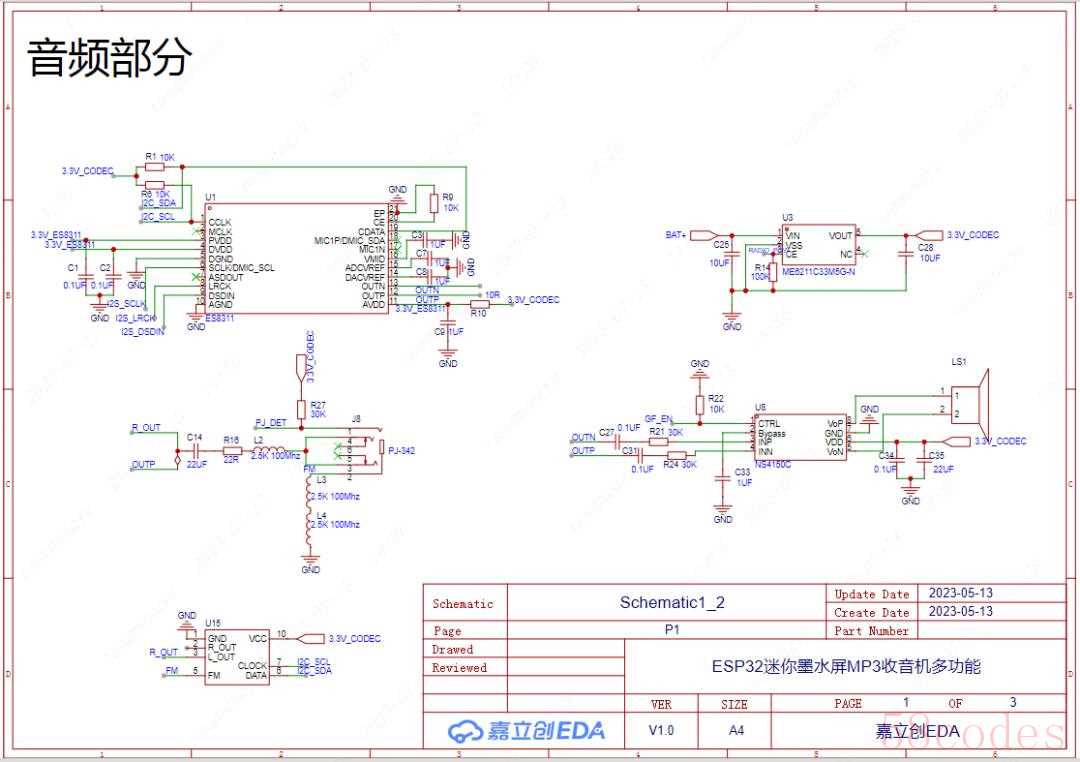

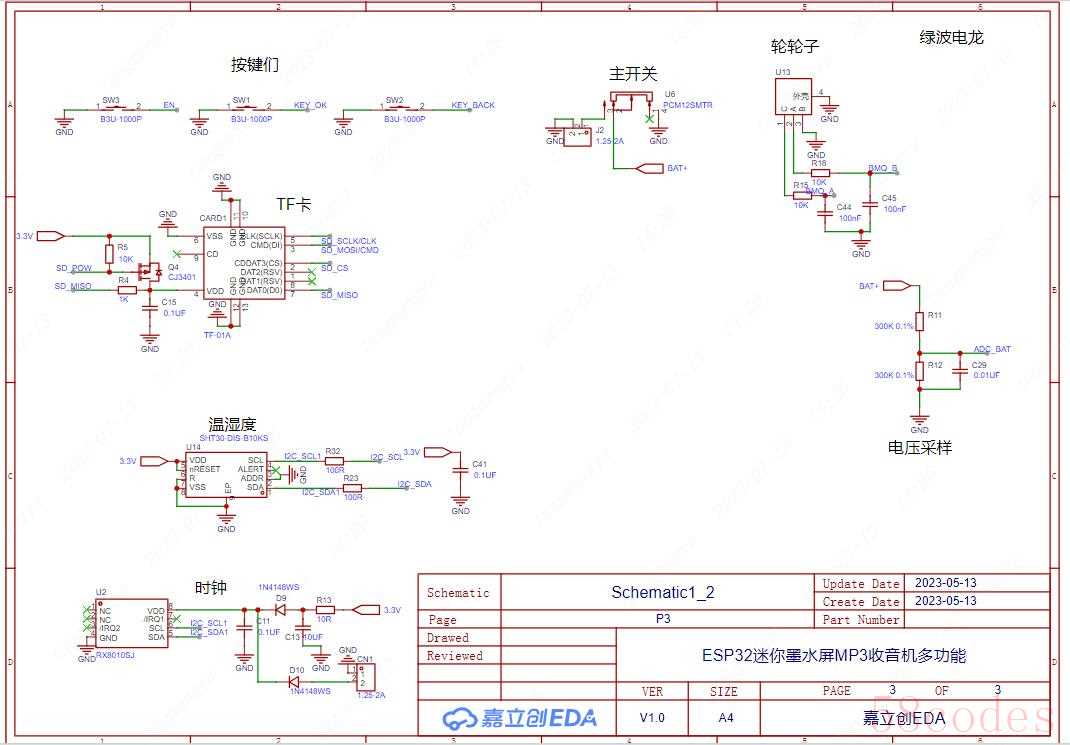

电路设计图

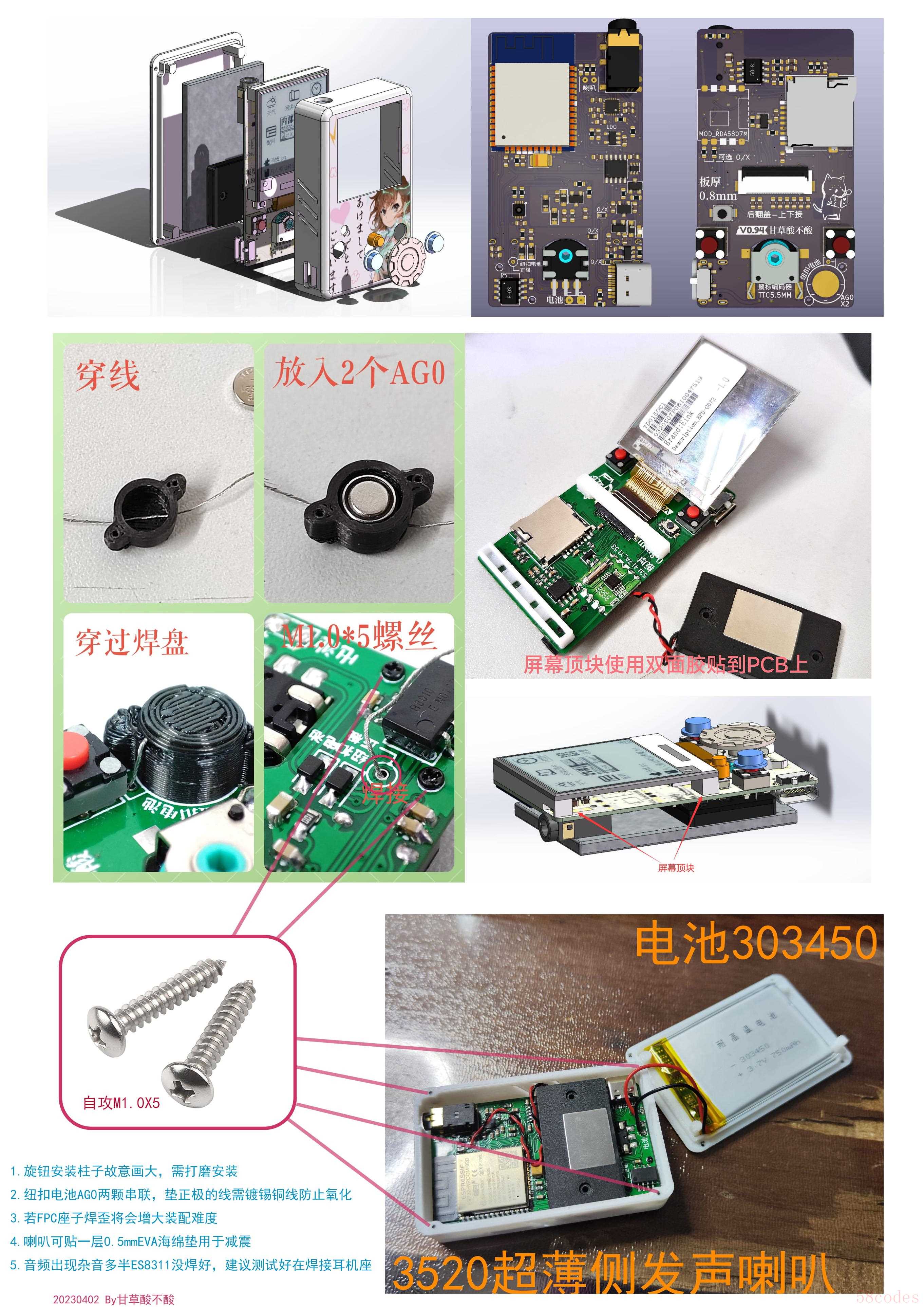

安装步骤

• 屏幕座子一定焊正位置，不然影响装配
• 外壳使用4颗自攻M1.0X5螺丝，纽扣电池仓使用2颗自攻M1.0X5螺丝
• 屏幕需安装顶块，先使用双面胶贴到PCB上
• 纽扣电池使用AG0两颗串联，外壳穿过镀锡铜线垫住电池（建议叠厚点），然后穿过PCB的纽扣电池正极焊盘焊接好

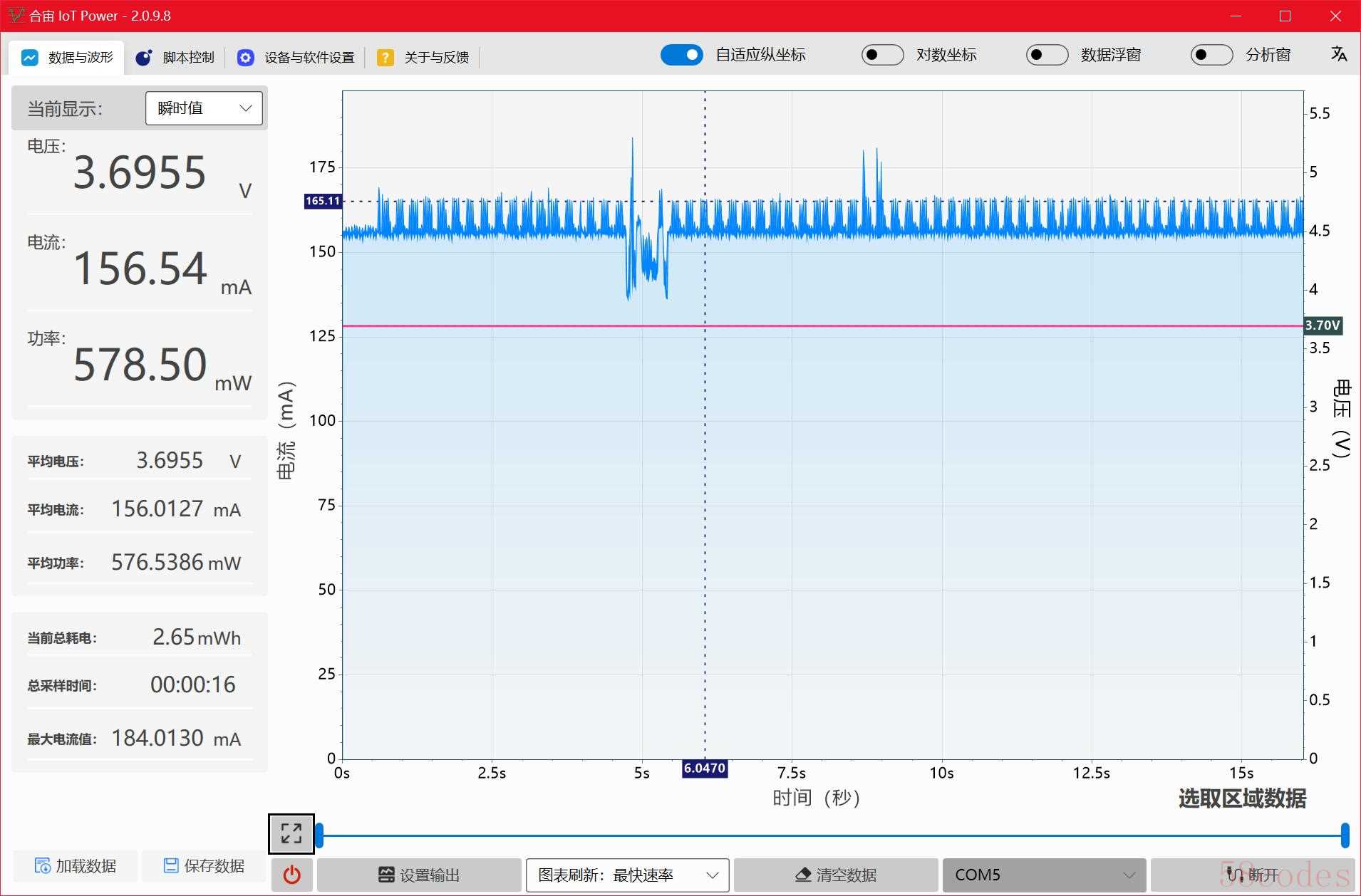

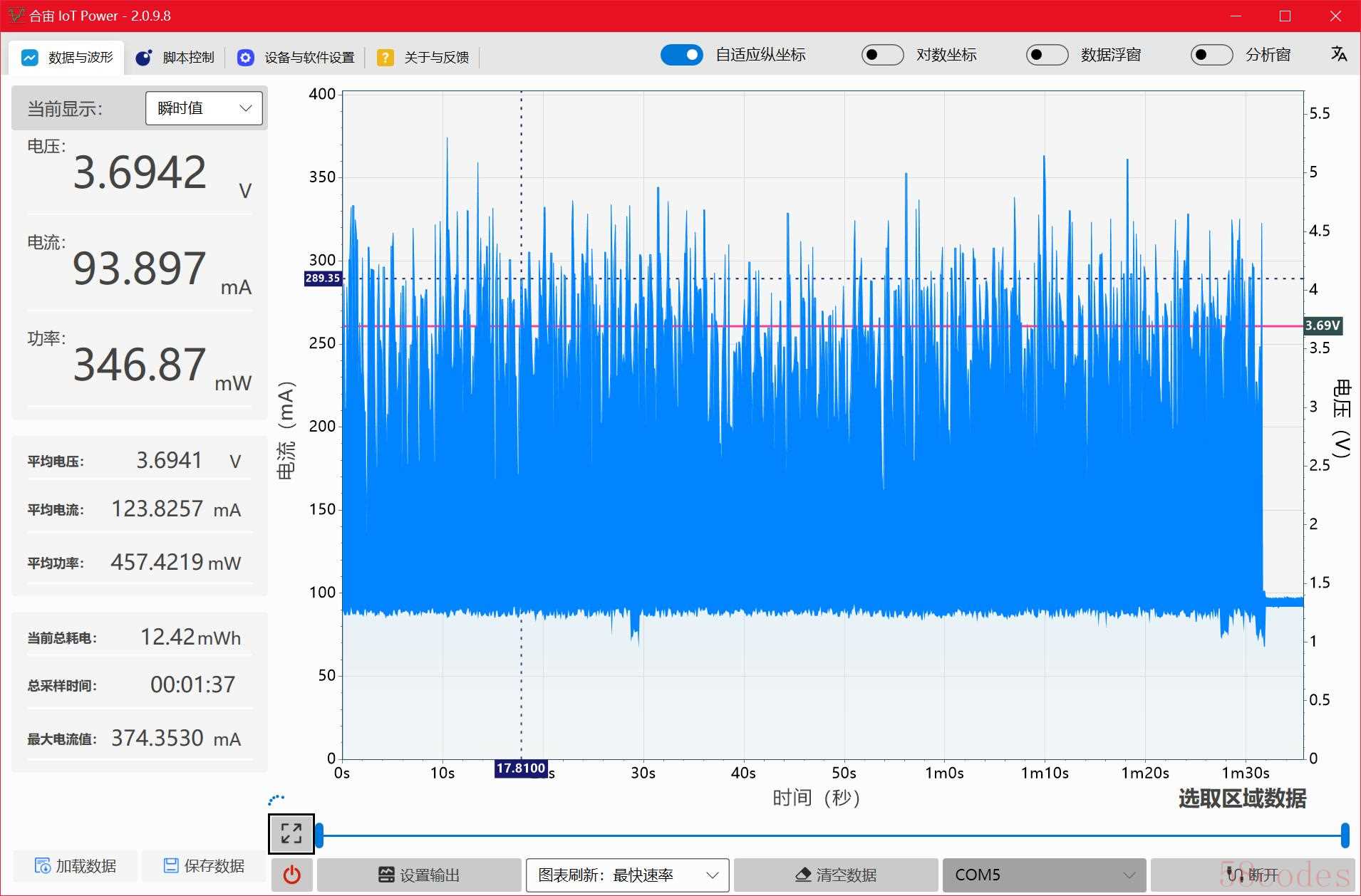

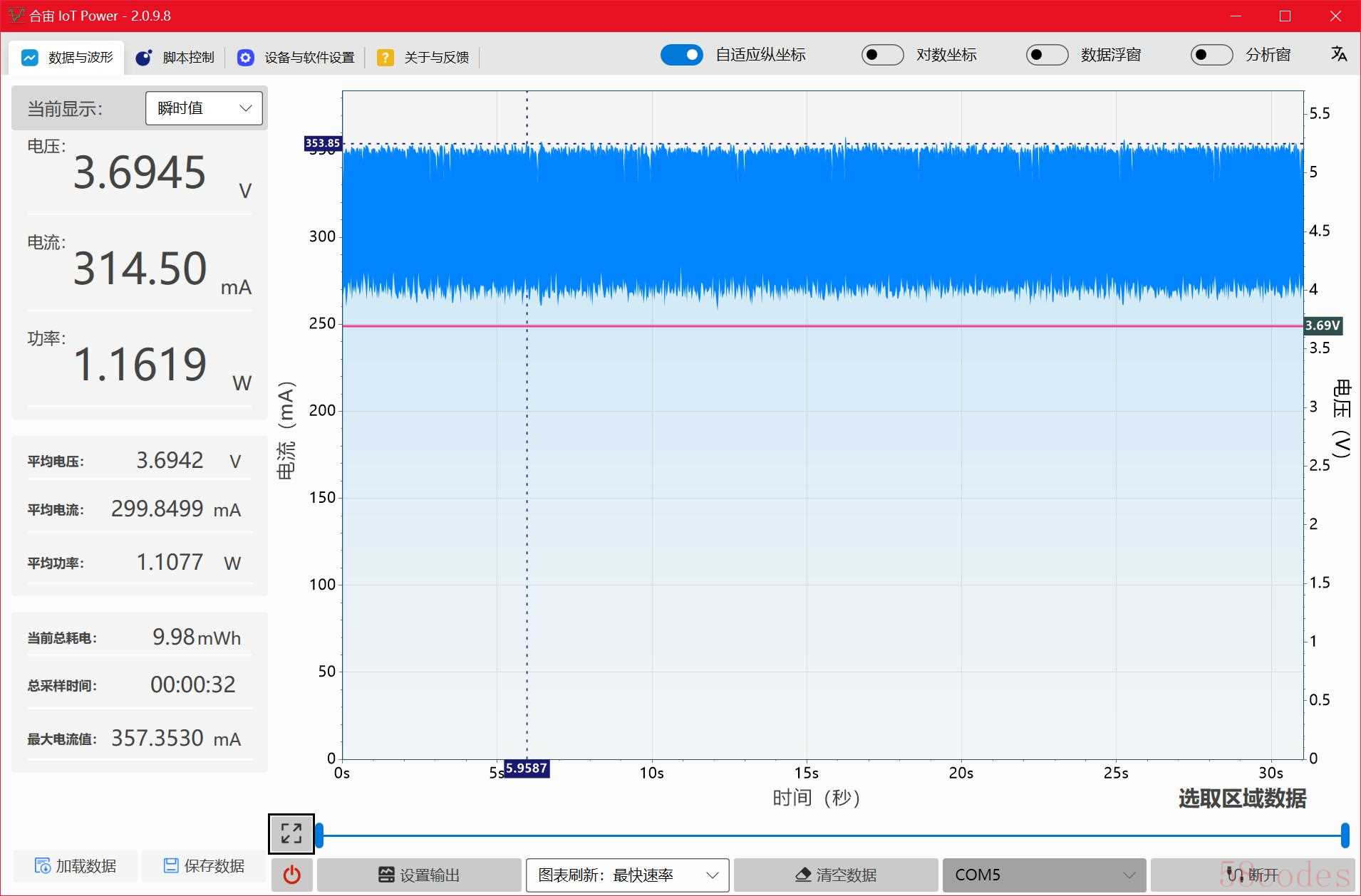

功耗测试结果

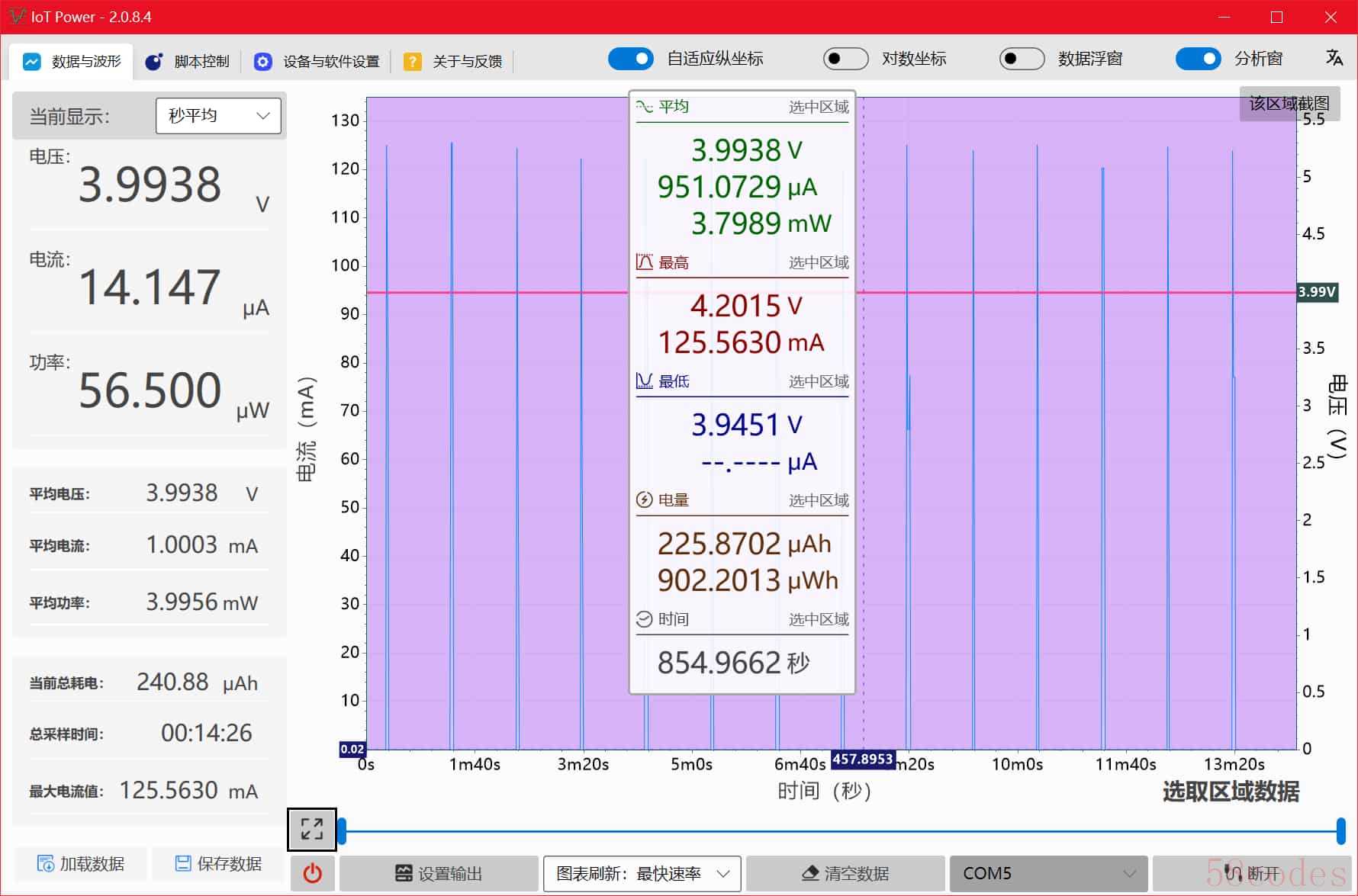

时钟功耗：

开源资料下载

MP3的电路代码已全开源。

资料参考自：立创开源硬件平台《ESP32迷你墨水屏MP3收音机多功能》作者：甘草酸不酸

如果你需要电路源文件，用于DIY学习，可在电脑端打开：「链接」
