前言

小米新推出了一款四合一双头分线器，具备四个USB3.0数据传输接口和一个USB-C供电接口，4个USB3.0接口同时使用的理论总速率达5Gbps，可大幅提升工作效率。而连接USB-C口辅助供电，则可以轻松带动大容量移动硬盘等大功率外接设备。

产品整体的实用性还是相当不错的，而且官方京东旗舰店的售价仅为49元，可以说很有性价比。下面充电头网就带来这款四合一双头分线器的拆解，一起看看内部的设计如何。

小米四合一双头分线器开箱

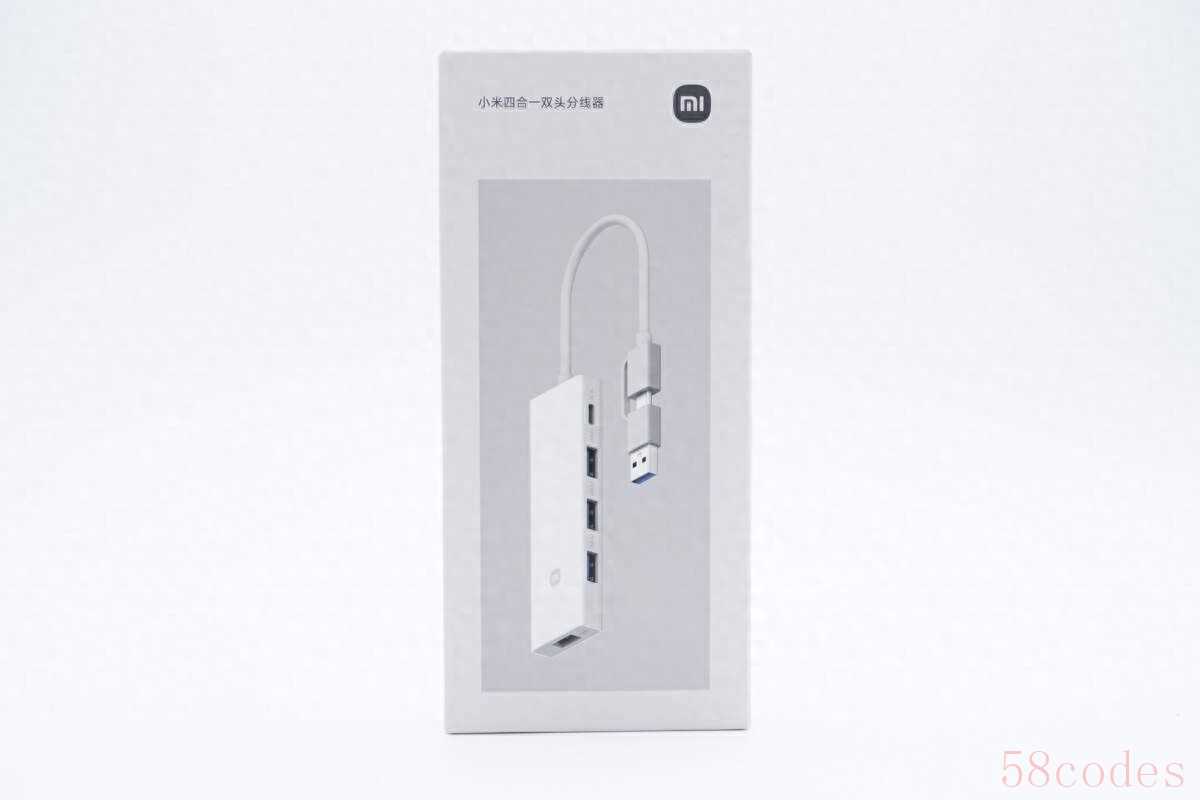

包装盒正面印有小米logo、产品名称以及外观图。

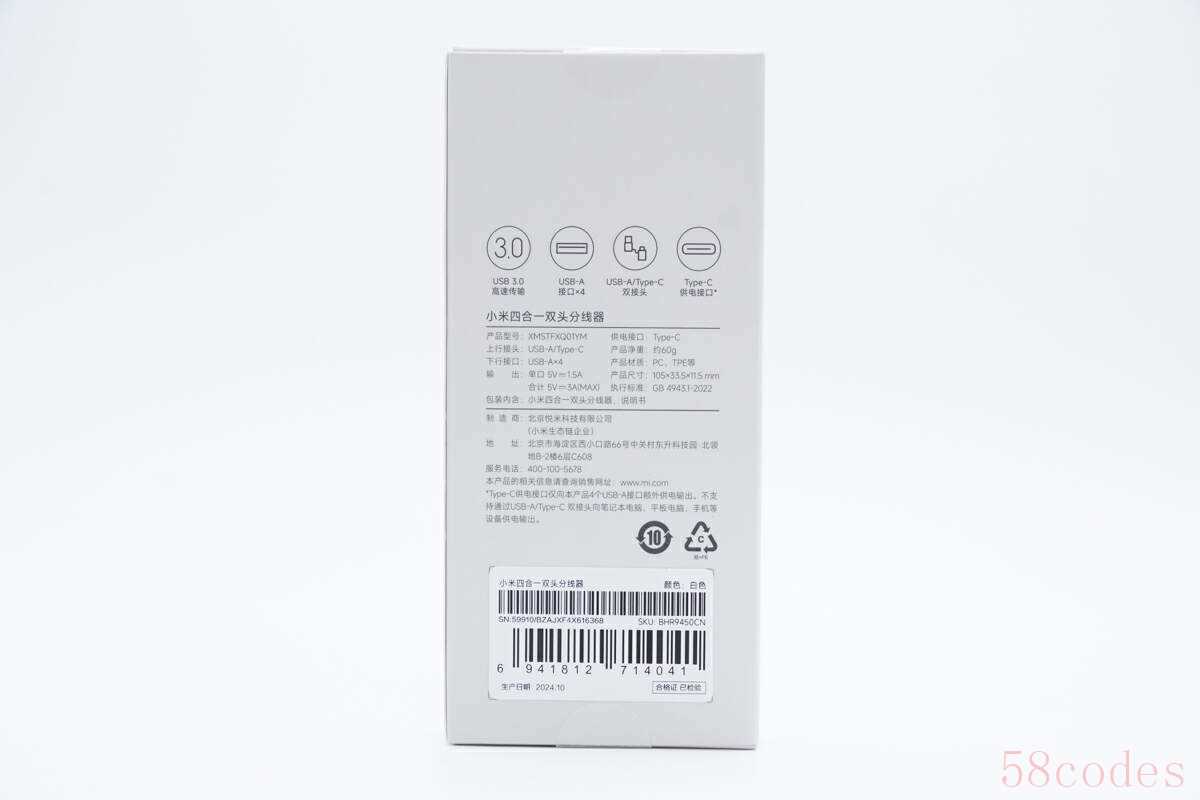

背面印有产品卖点、参数以及厂商信息。

包装盒上参数特写，下面到产品实物展示环节再介绍。

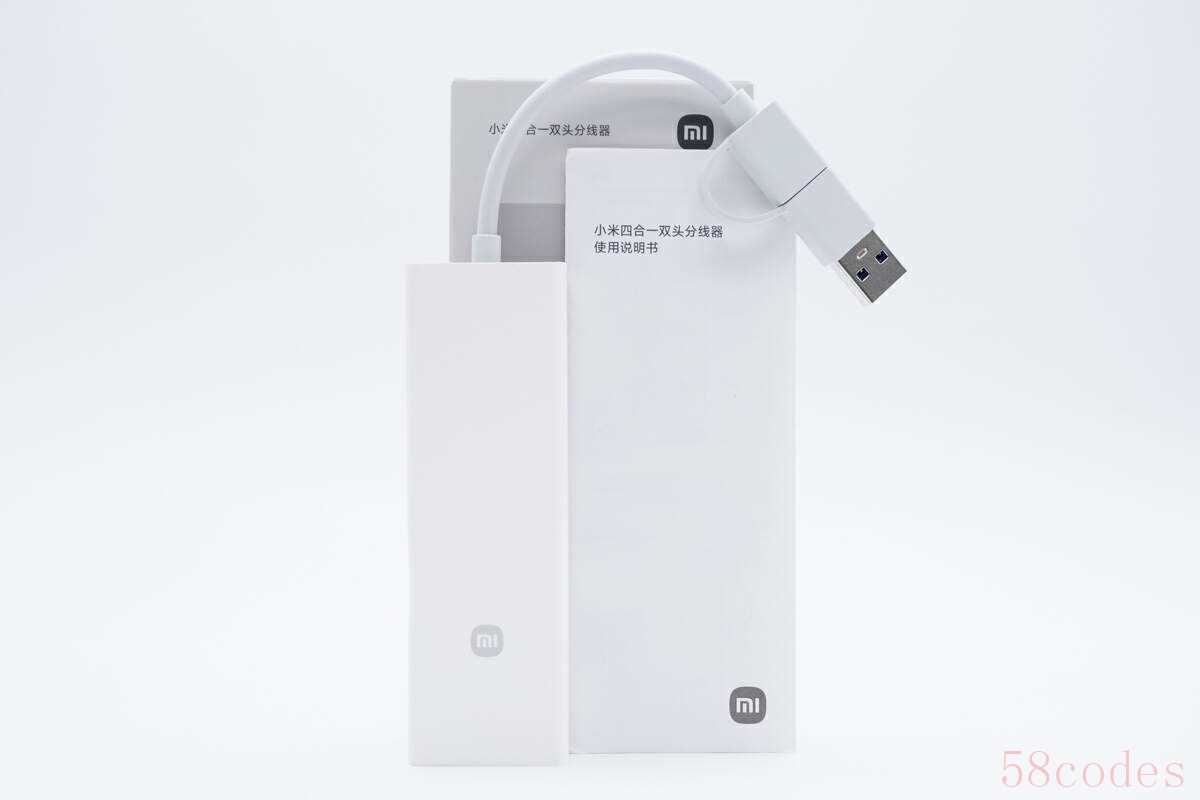

包装内含扩展坞以及使用说明书。

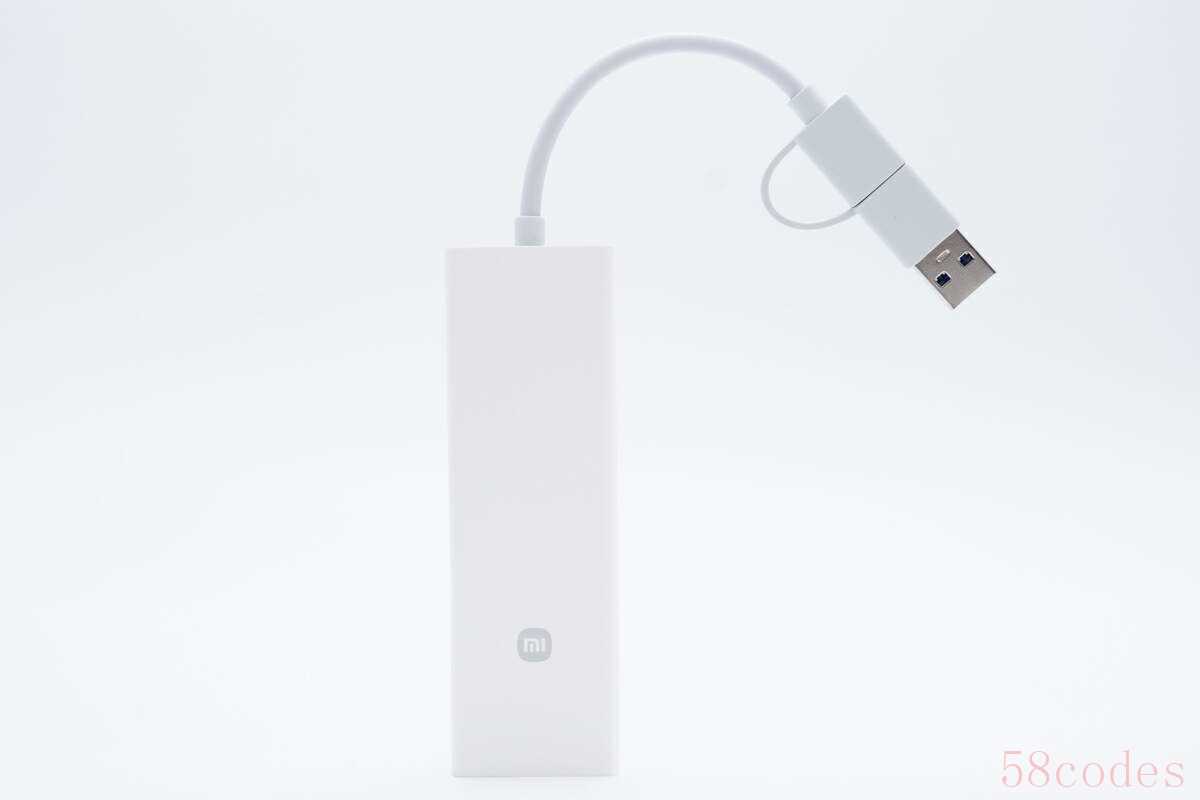

小米四合一双头分线器自带连接线，机身设计十分扁平，棱角过渡明显。壳体采用优质ABS材质，手感温润，坚固更耐用，整体外观也是清新美观。

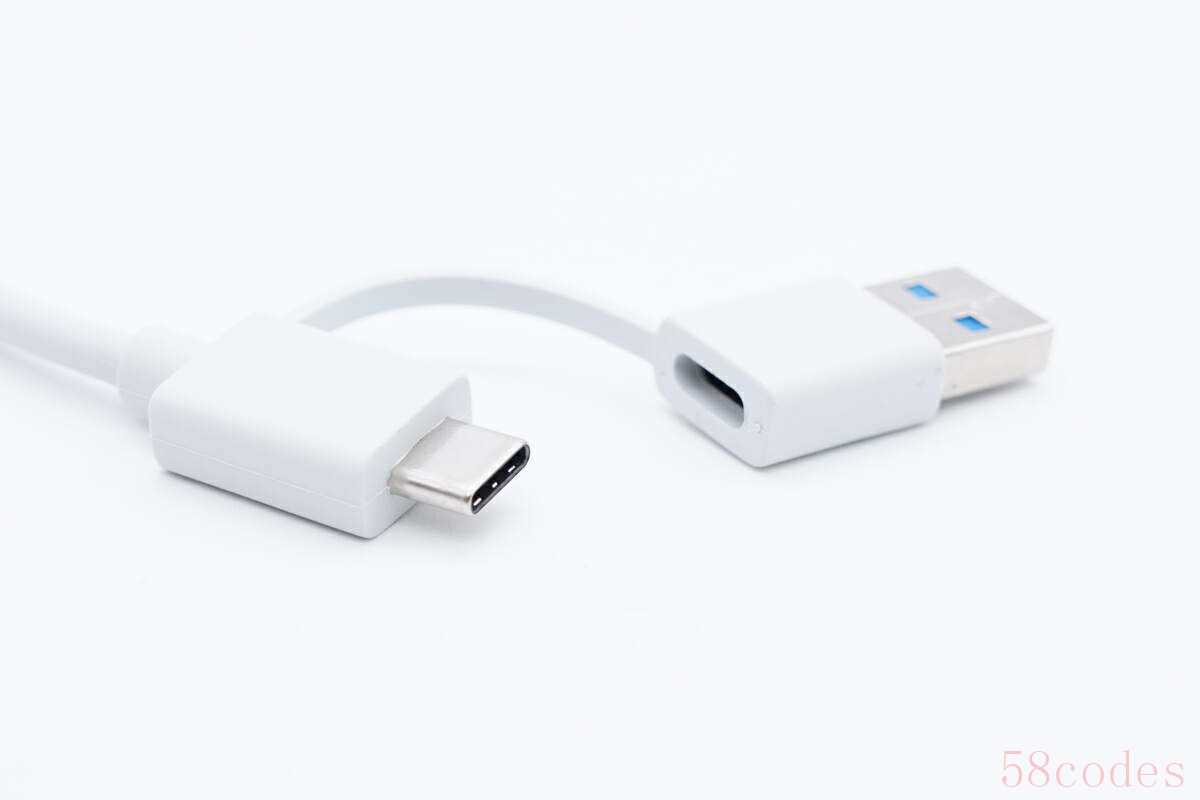

连接线端子为USB Type-C与USB-A双规格USB插头设计，并且做了连体处理防遗失。此设计可让产品灵活适配两种接口外接设备，支持热插拔，广泛兼容Windows、macOS、Android、Linux等主流系统。

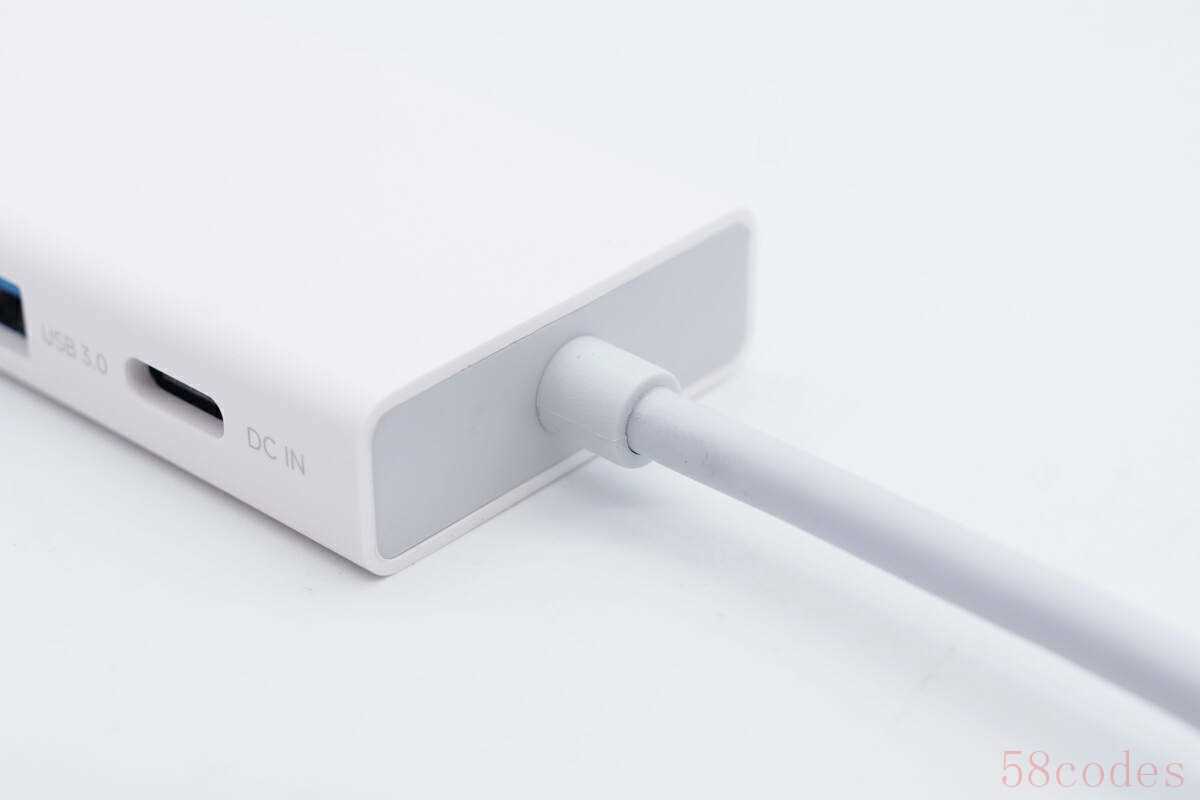

线缆与机身连接处做了抗弯折处理。

底部外壳印有产品参数信息。

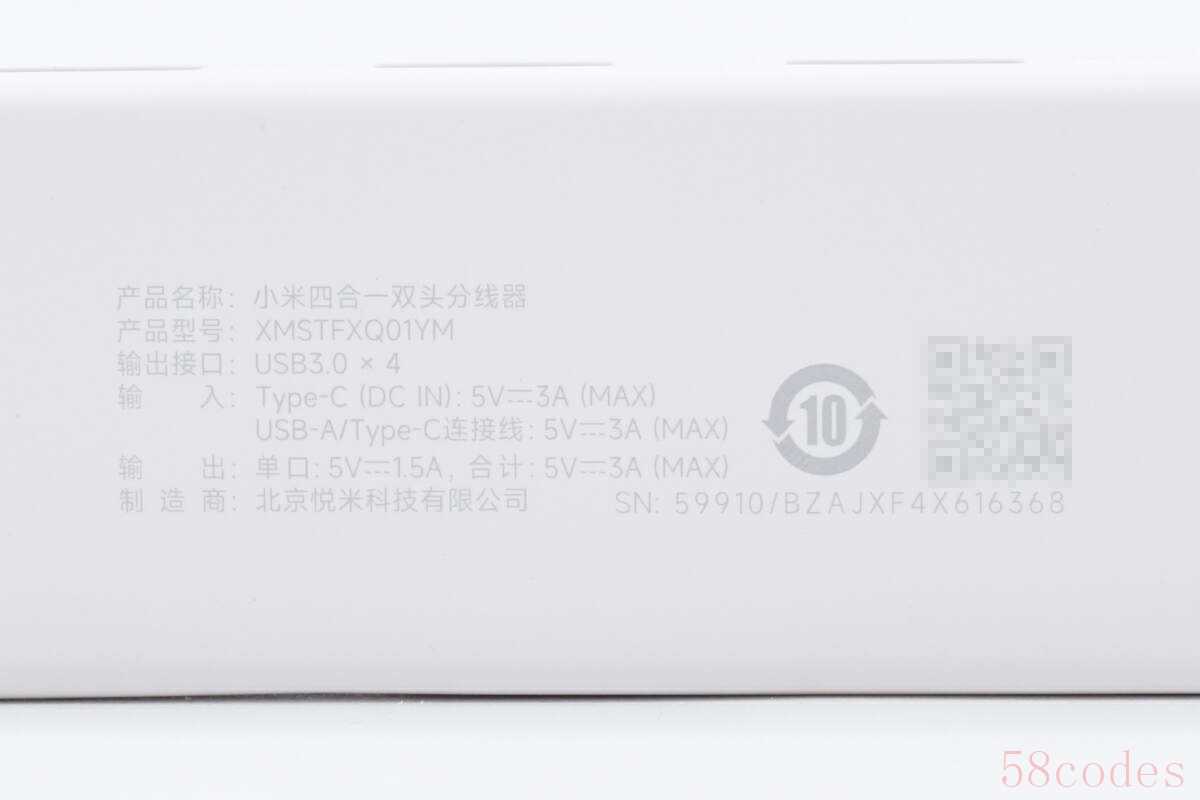

产品参数特写

产品名称：小米四合一双头分线器

产品型号：XMSTFXQ01YM

输出接口：USB3.0 x 4

输入：

Type-C（DC IN）：5V3A（MAX）

USB-A/Type-C连接线：5V3A（MAX）

输出：

单口：5V1.5A

合计：5V3A（MAX）

制造商：北京悦米科技有限公司

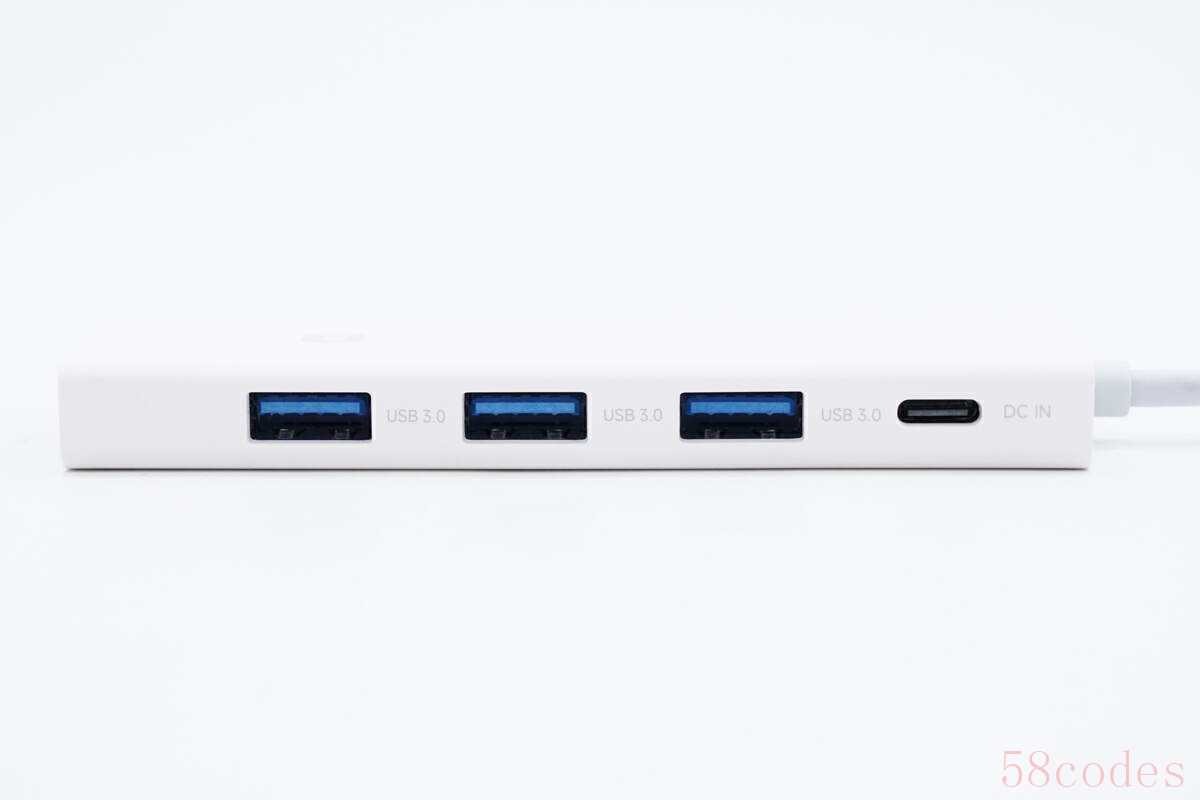

机身一侧配置三个USB3.0接口和一个USB-C输入接口。

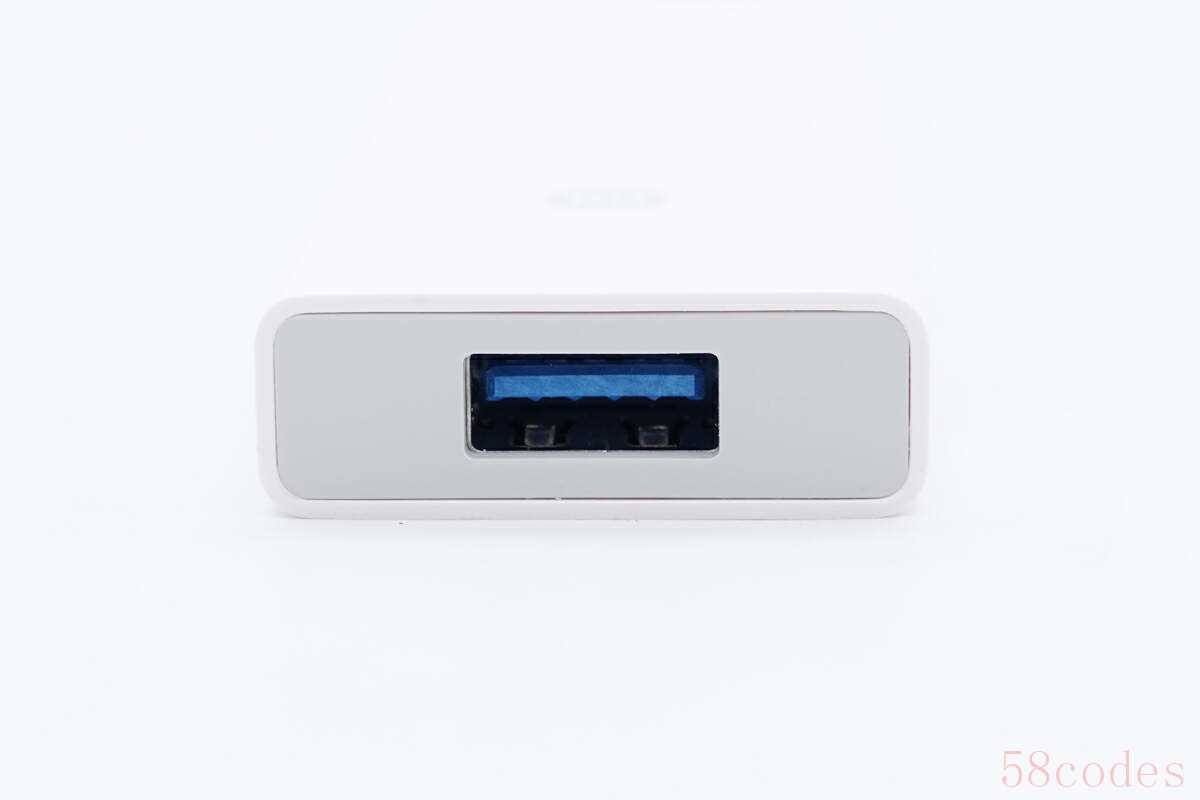

另一端也配有一个USB3.0接口。

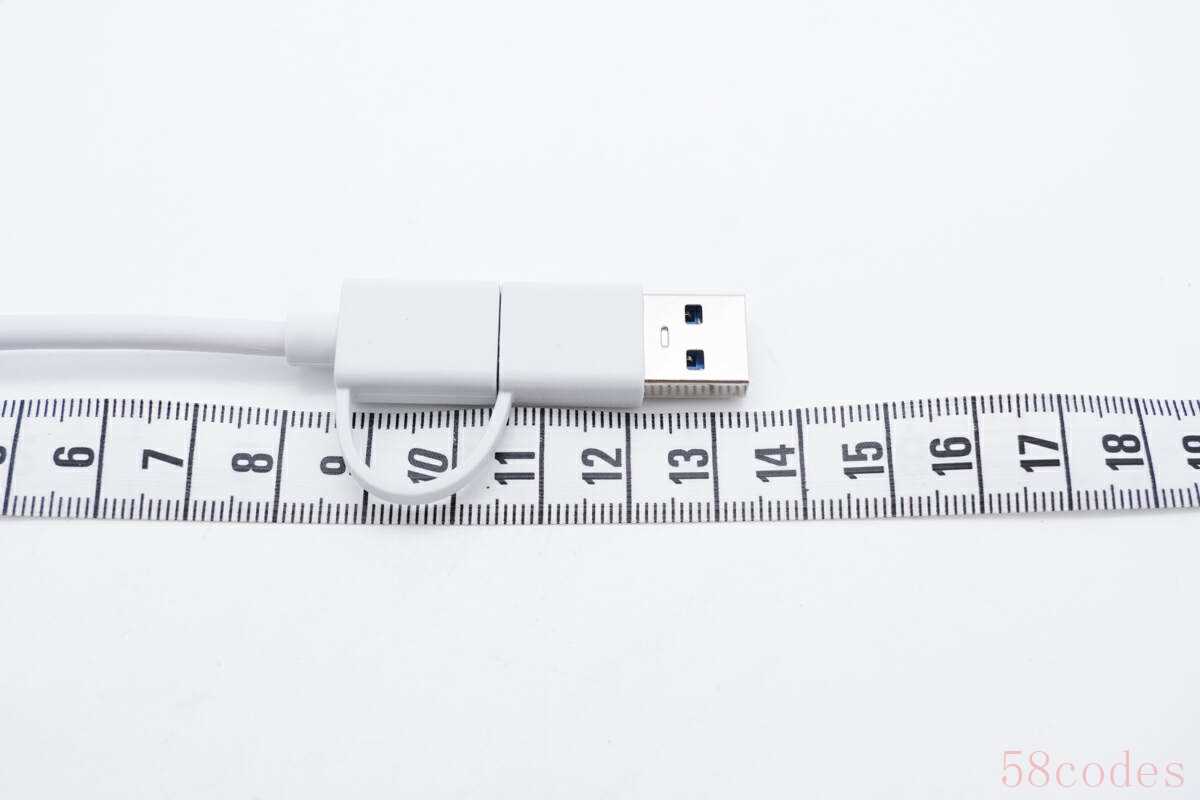

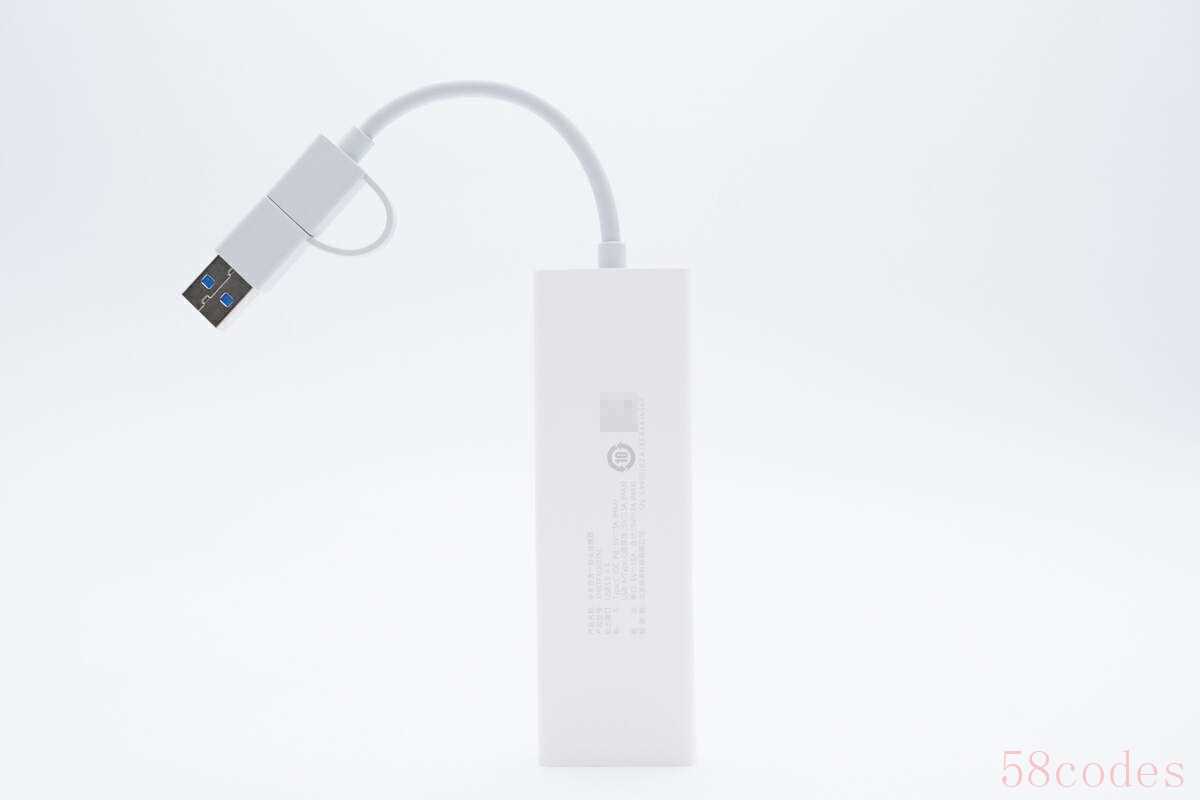

测得线缆长度约13.4cm。

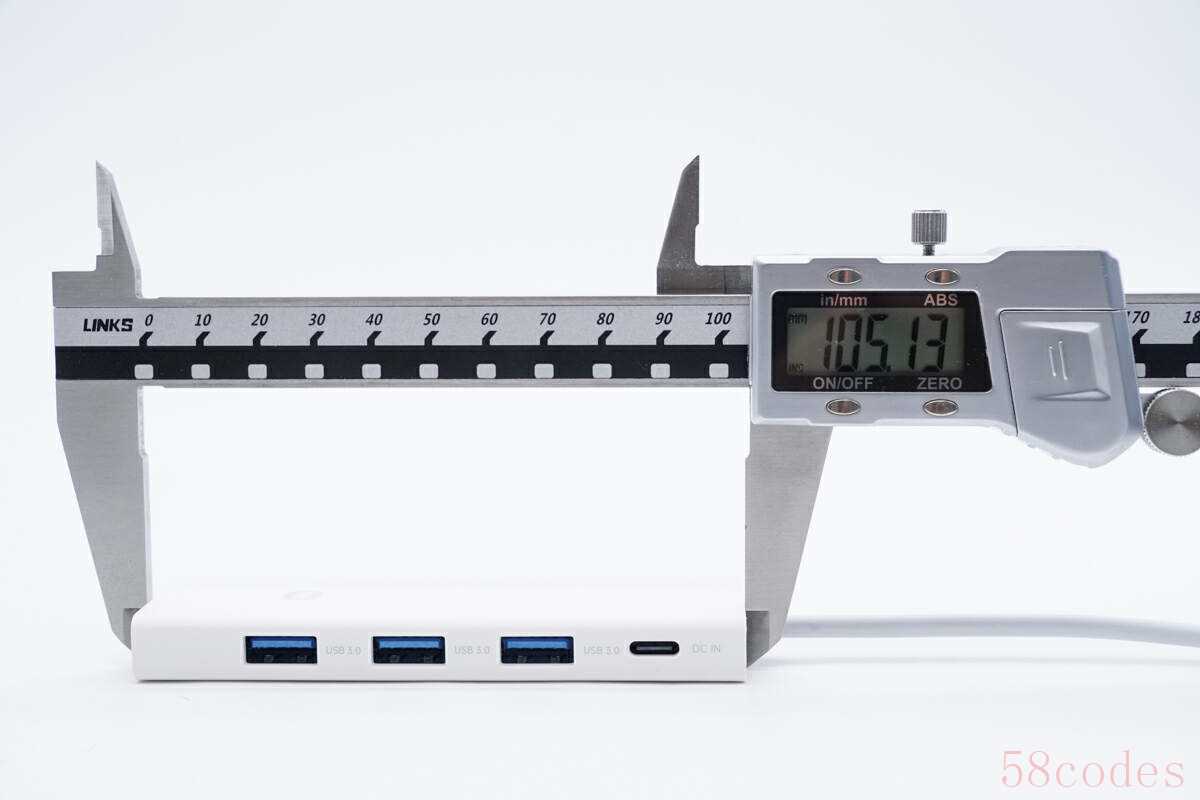

机身长度为105.13mm。

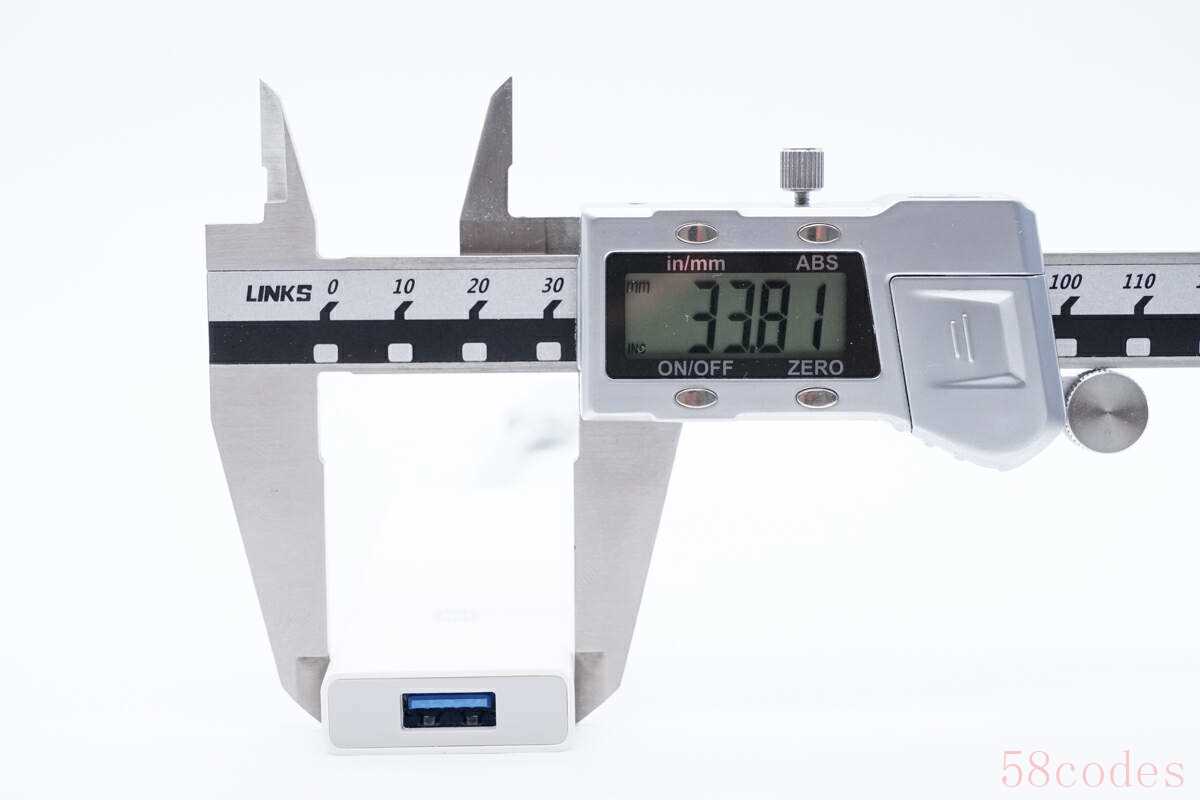

宽度为33.81mm。

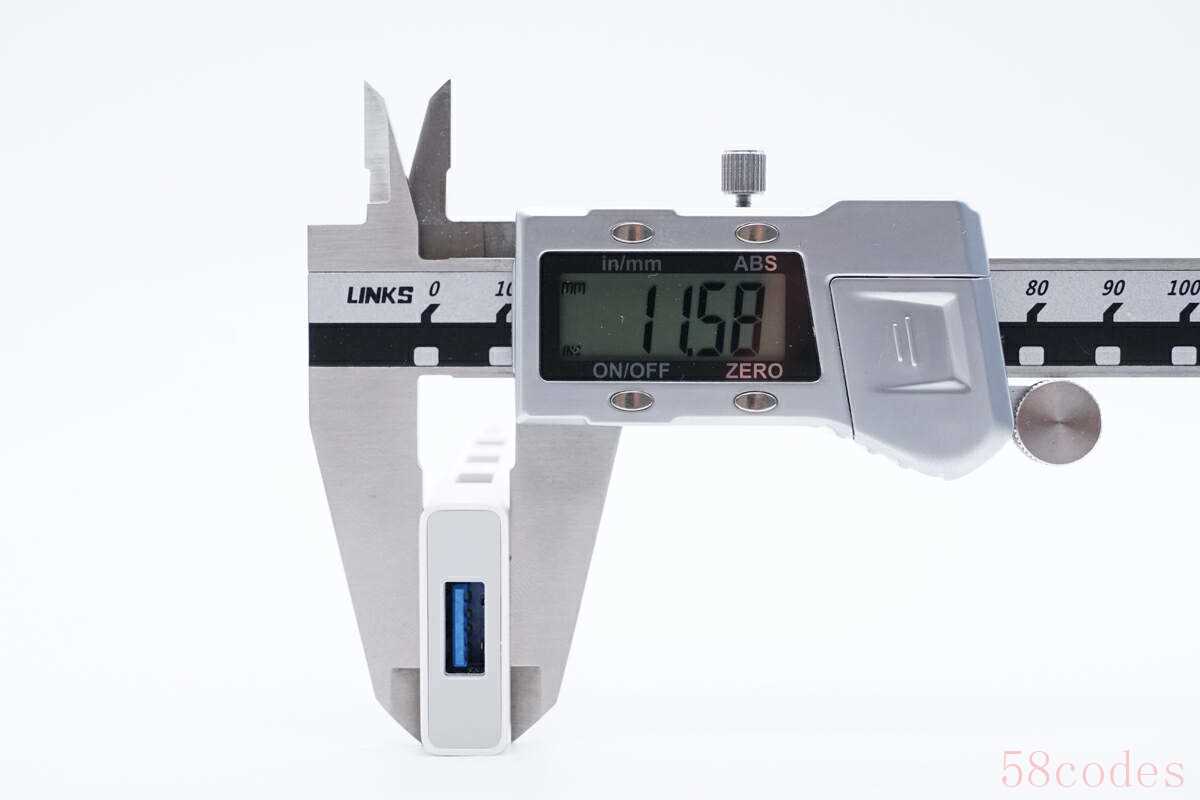

厚度为11.58mm。

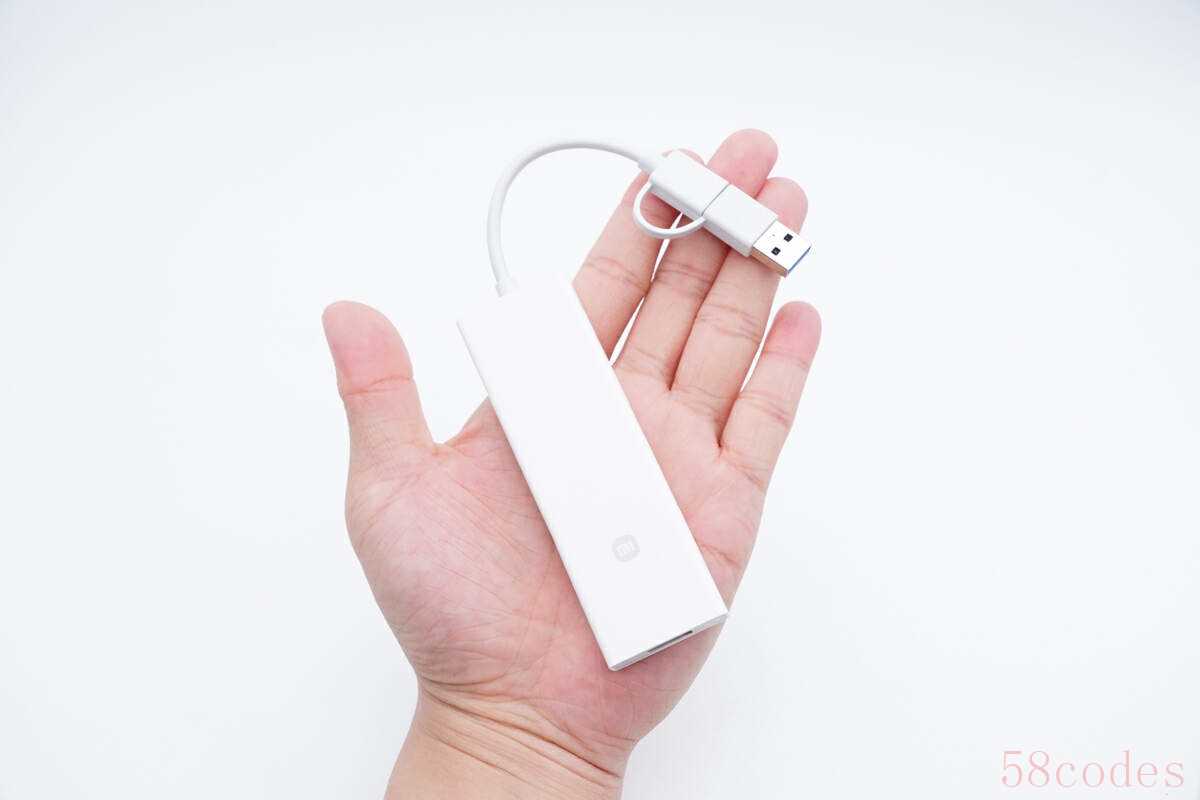

产品拿在手上的大小直观感受。

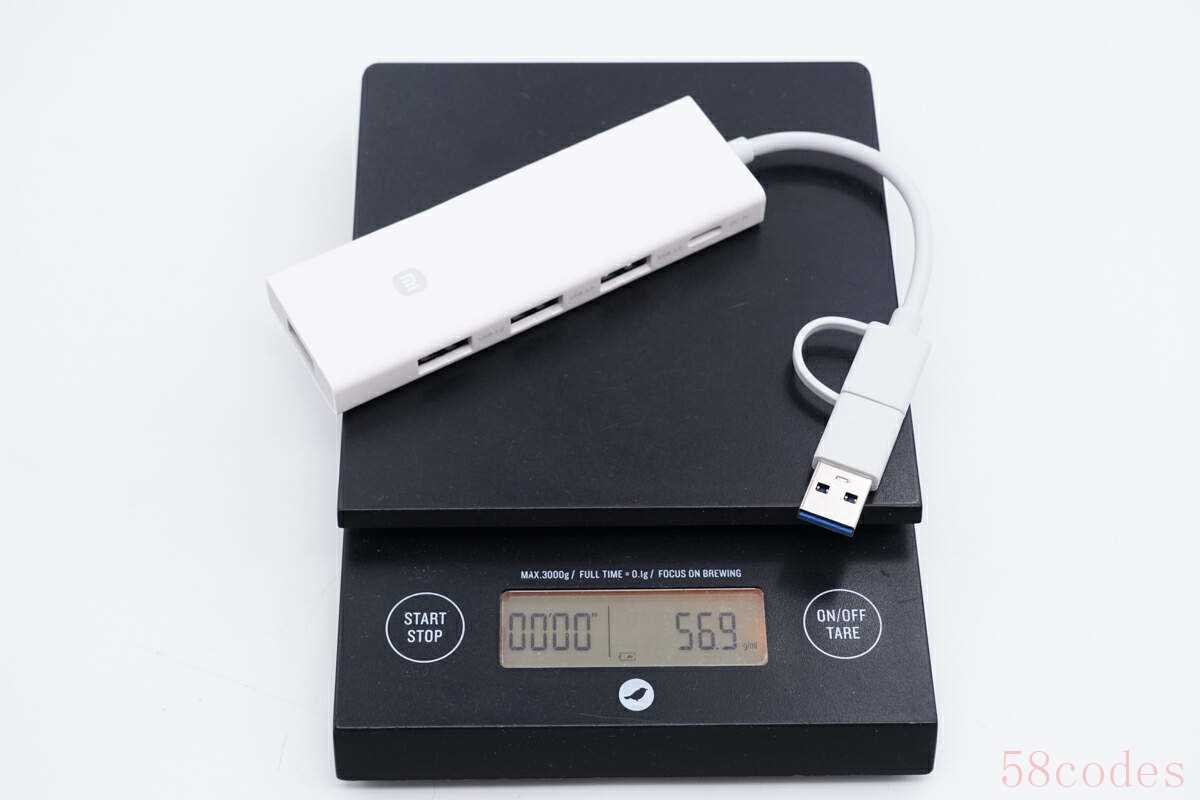

另外测得扩展坞净重约为79g。

小米四合一双头分线器拆解

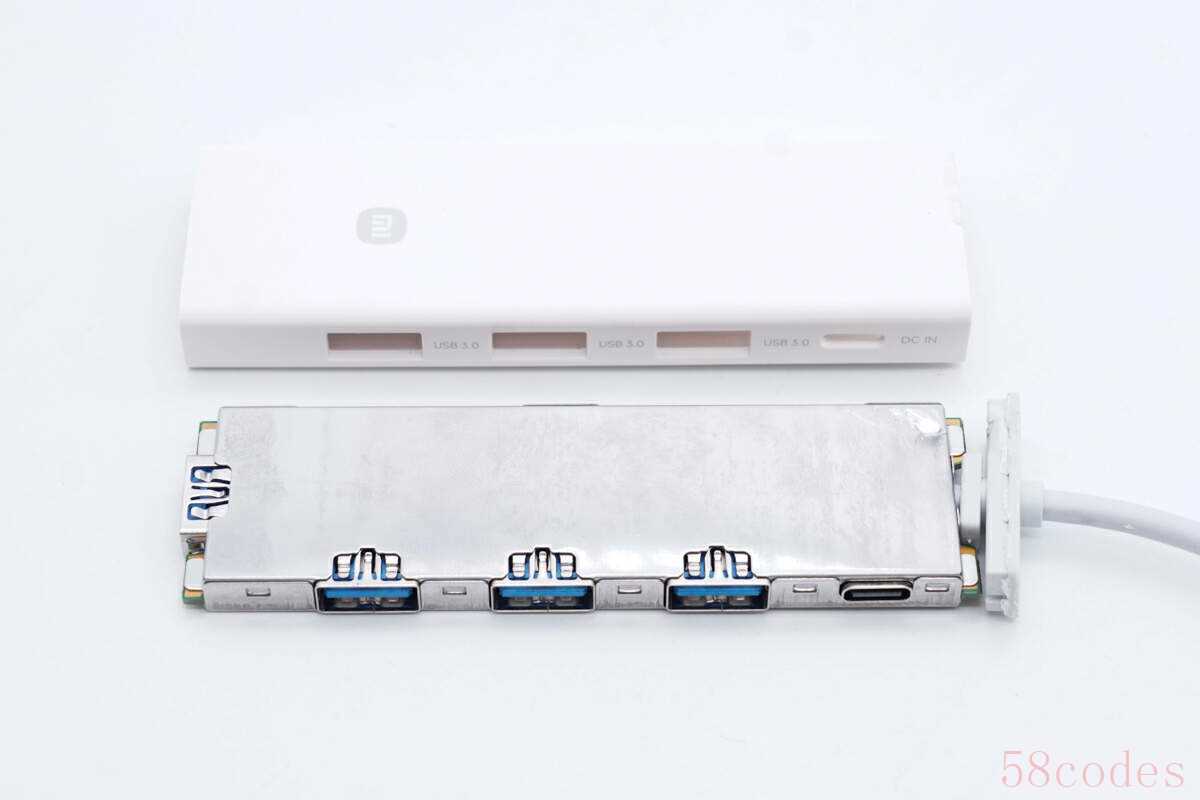

拆开端部外壳取出内部模块，PCBA板采用金属外壳屏蔽，同时帮助散热。

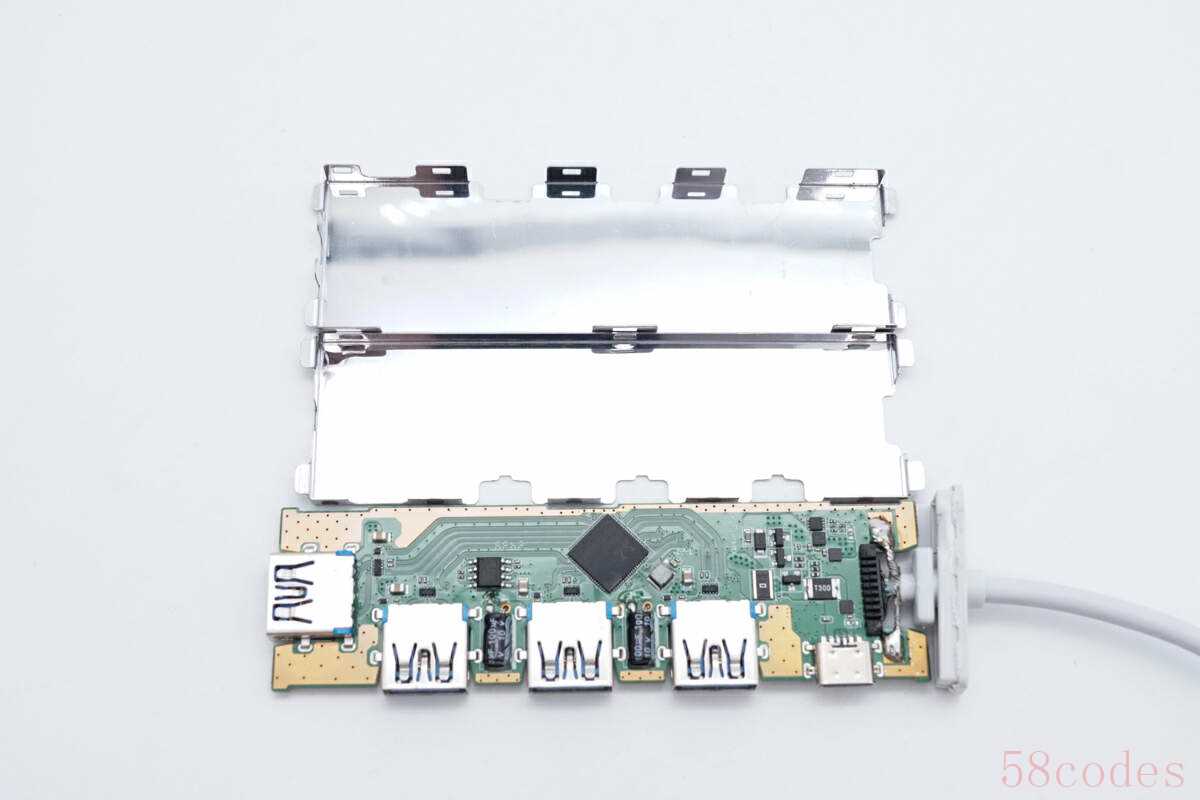

将PCB板正背面金属屏蔽罩拆下，采用卡扣固定。

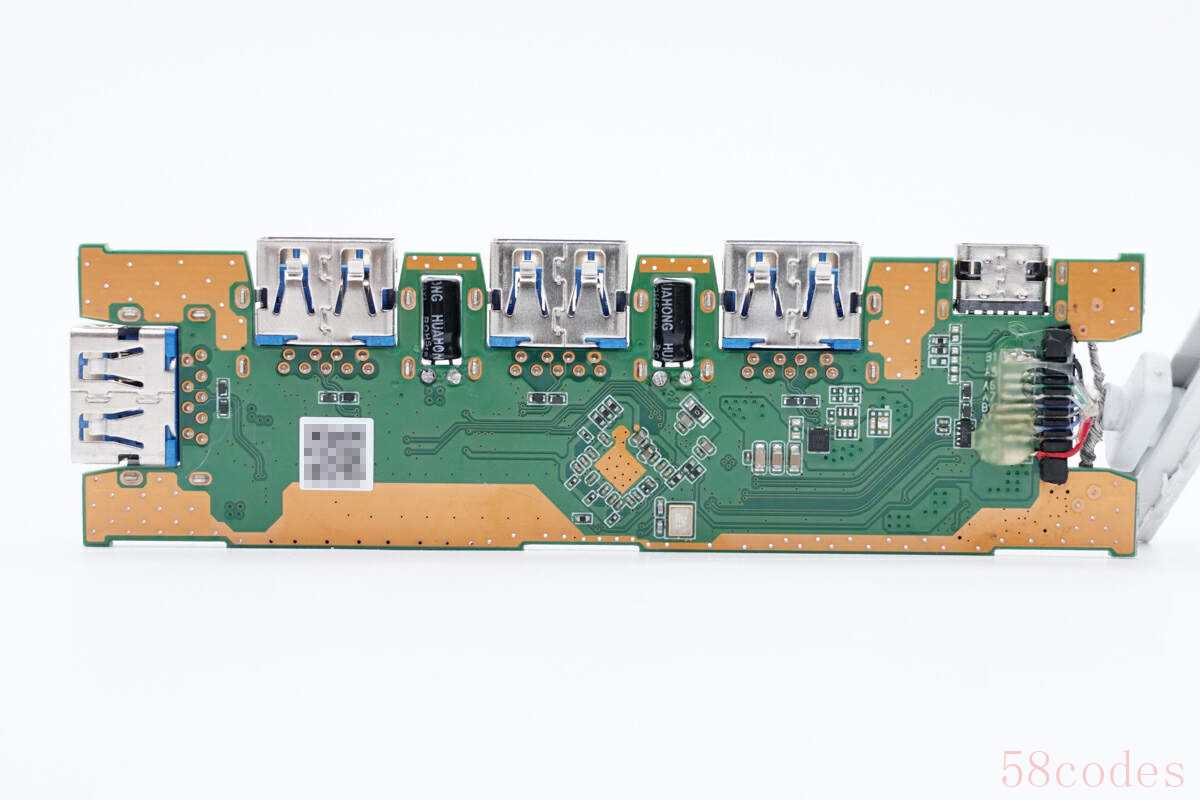

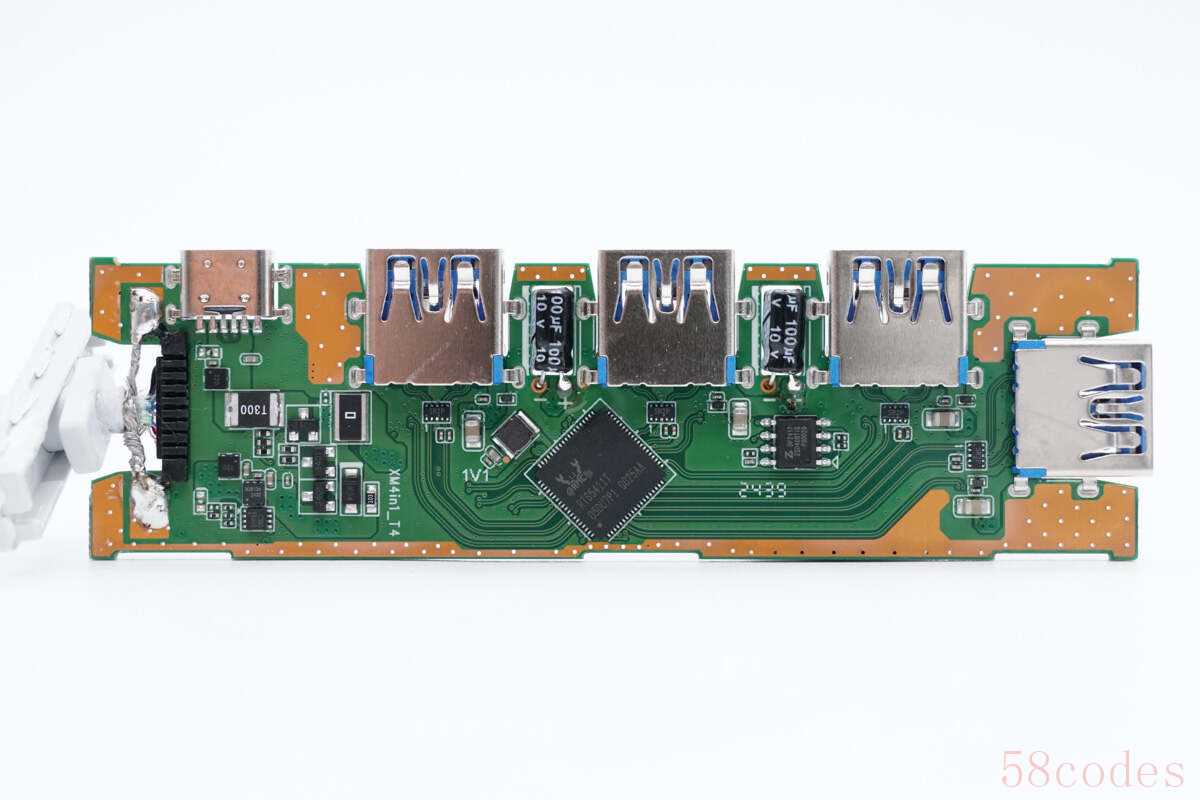

PCB板正面一览，焊接接口转换芯片，降压转换器，USB-C接口控制器，USB集线器芯片和HDMI转换芯片。

板子背面设有TVS二极管，两颗小电容沉板处理。

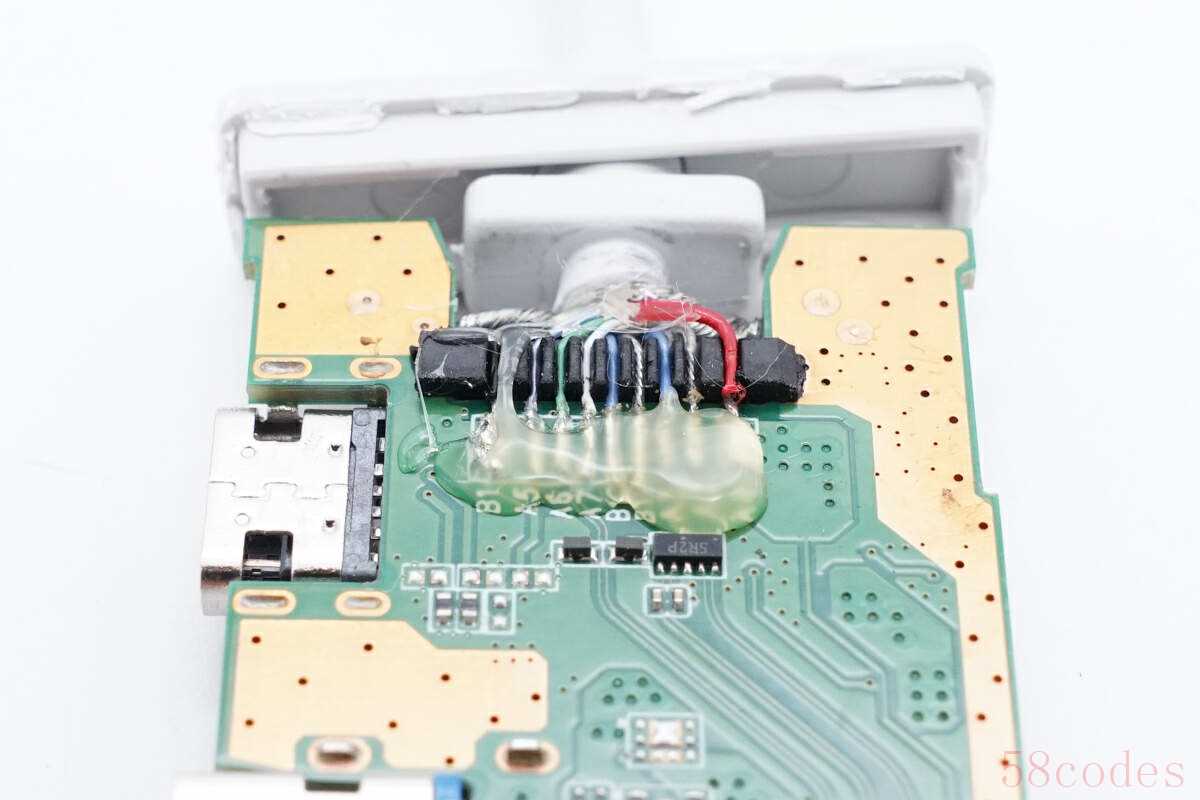

连接线线芯采用焊接连接，焊点涂胶水加固。

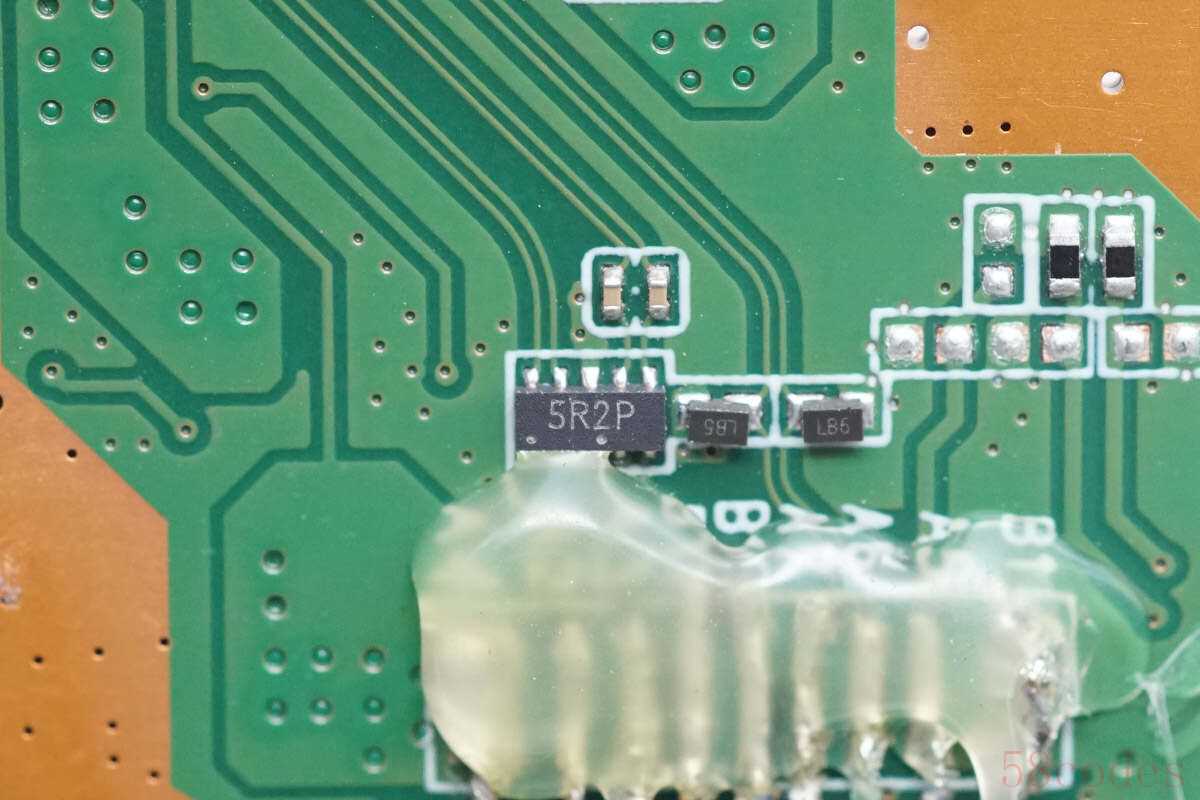

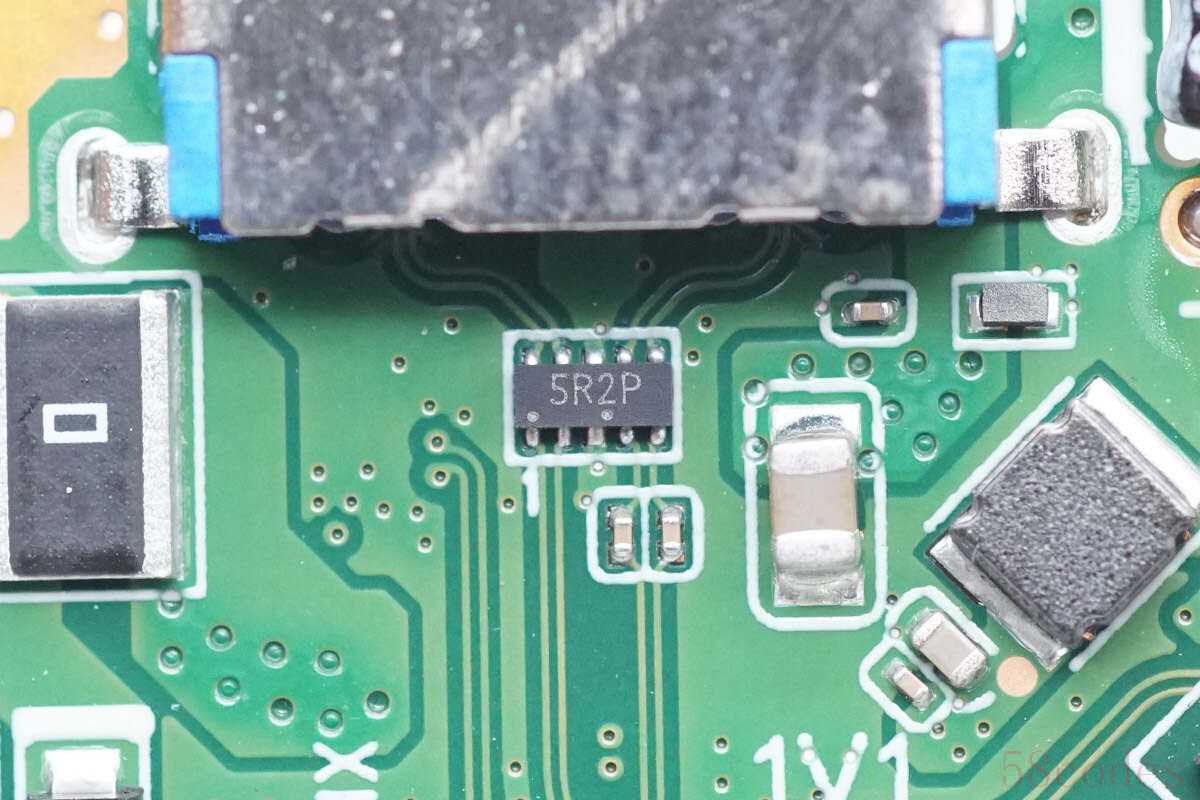

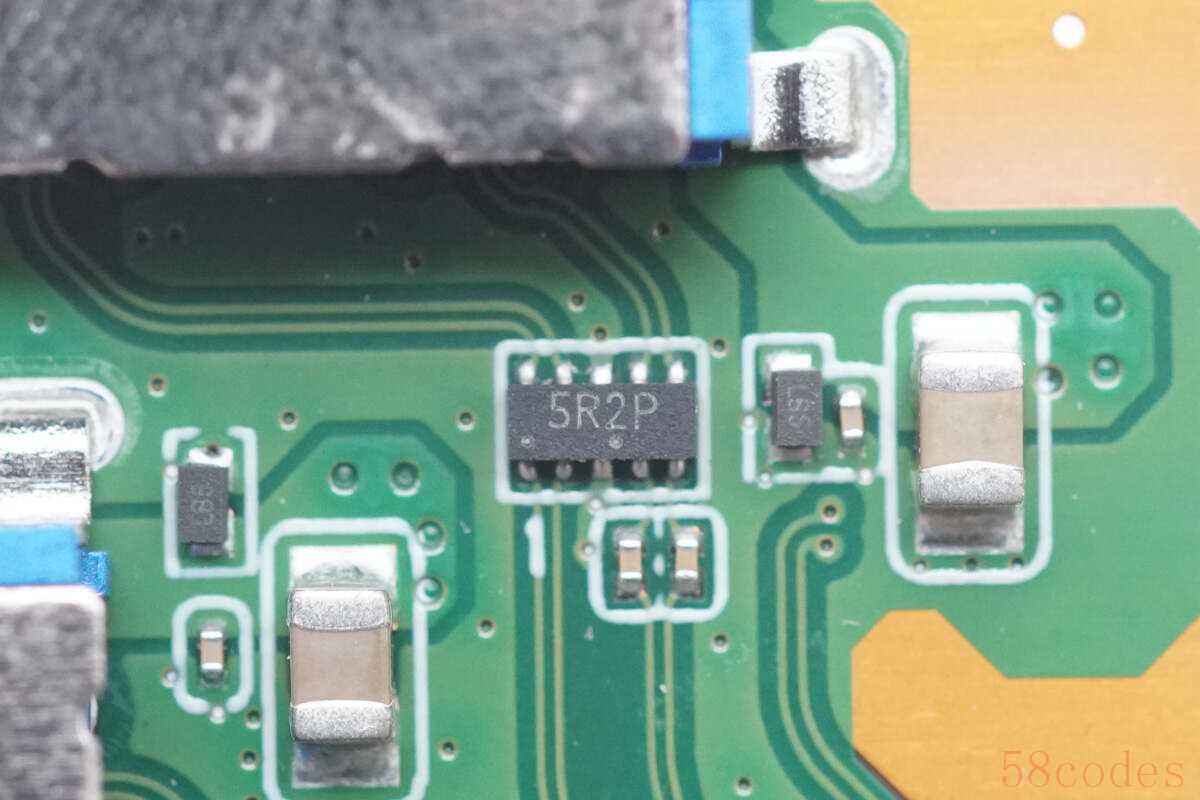

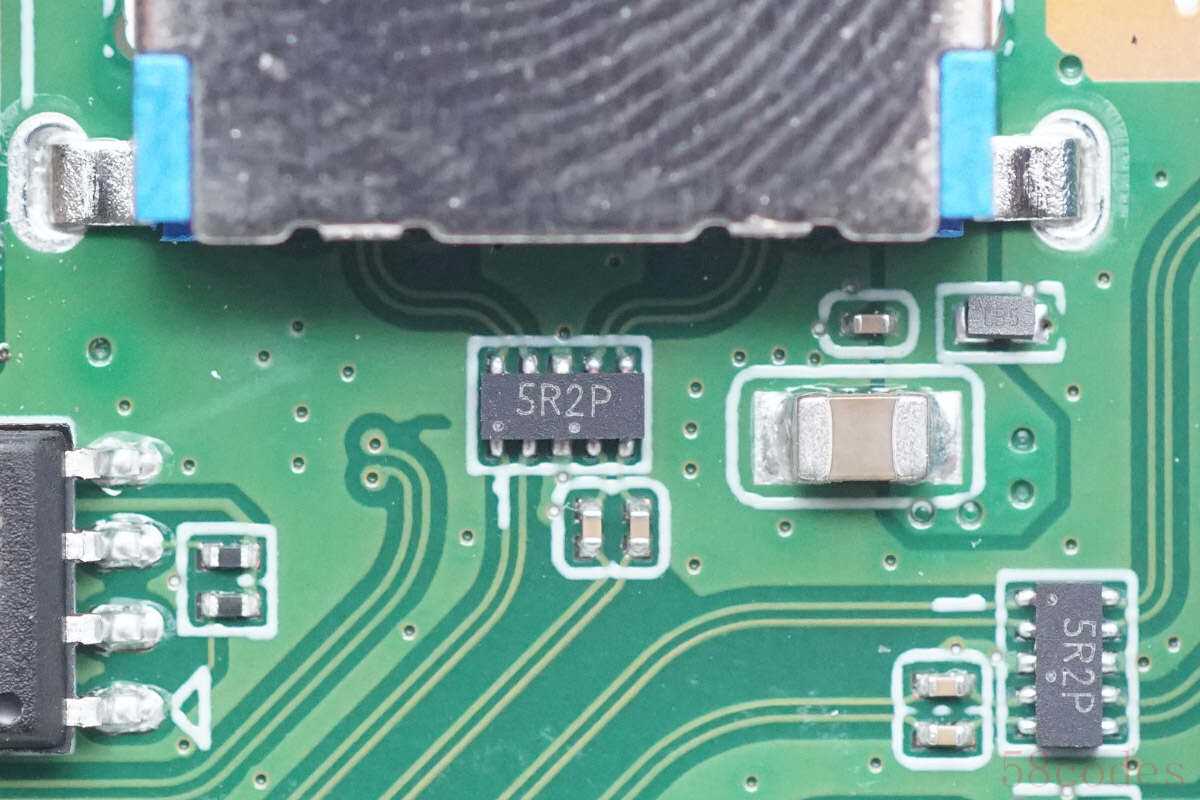

丝印5R2P的TVS阵列，用于扩展坞输入信号静电防护。

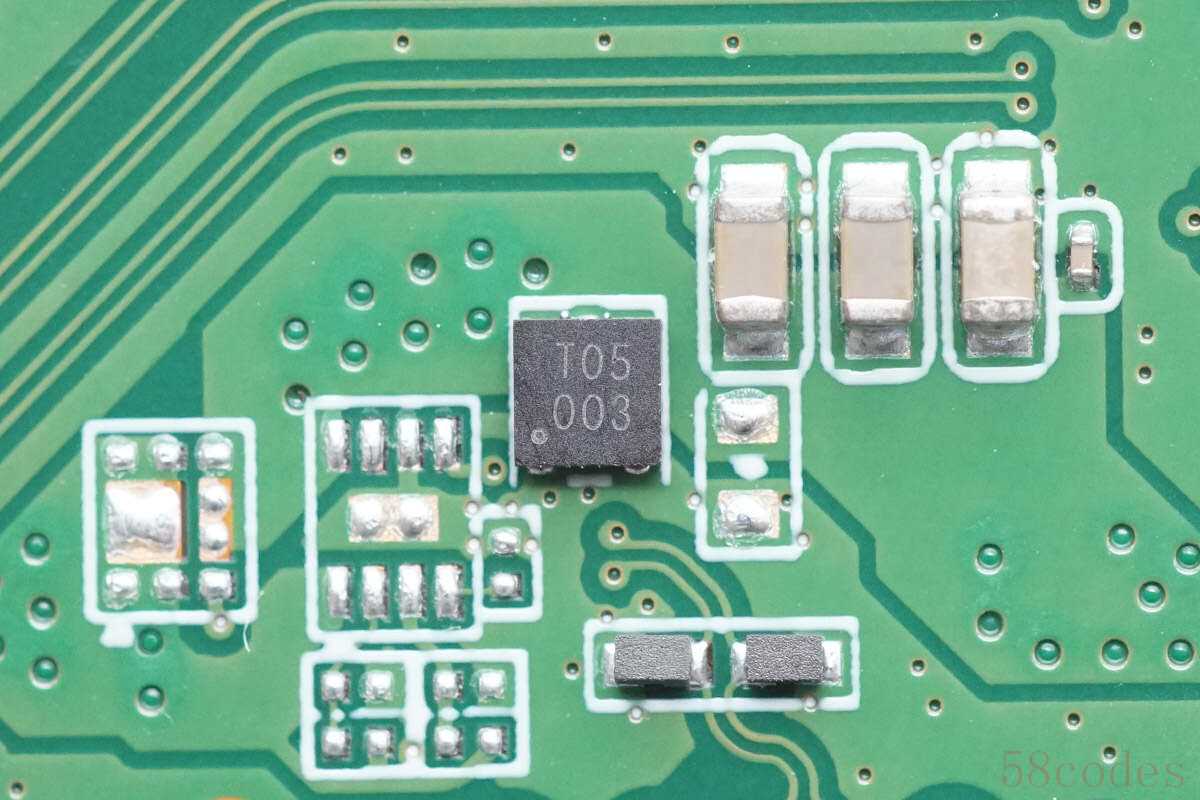

用于输入过压保护的TVS二极管丝印T05。

丝印T20 TVS二极管特写。

另一颗特写。

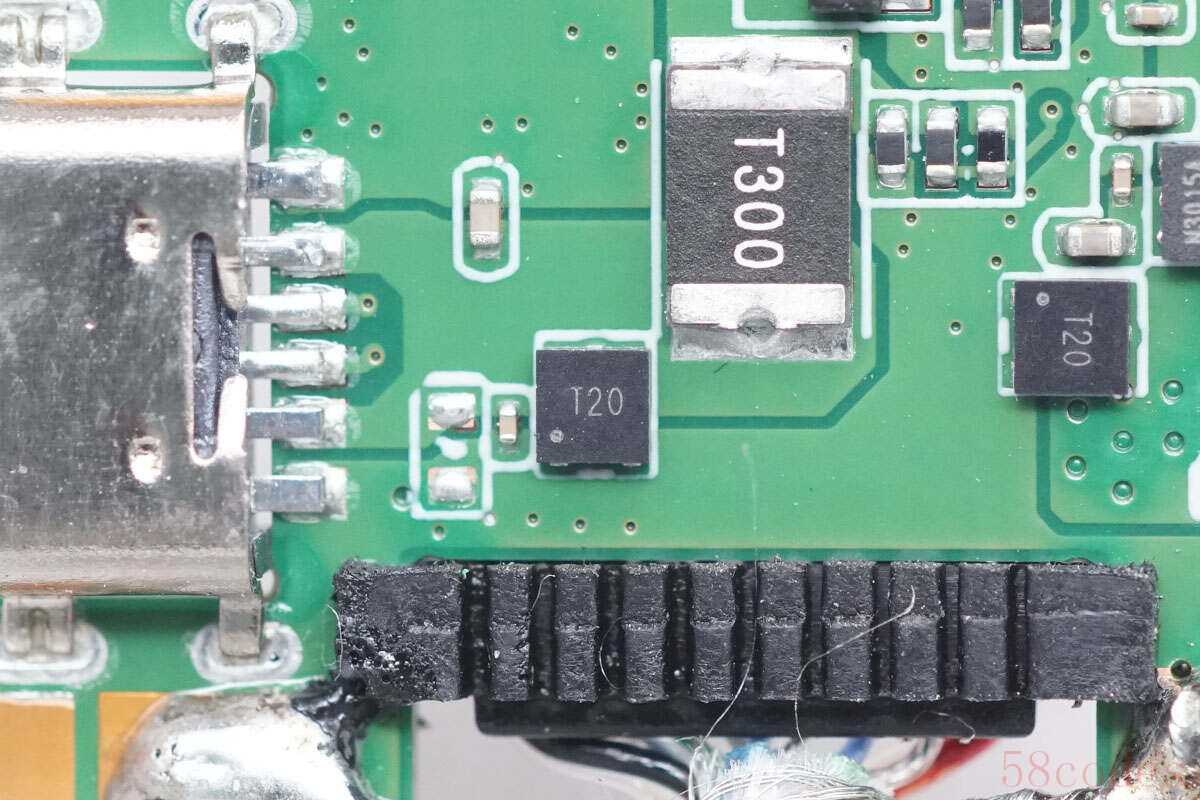

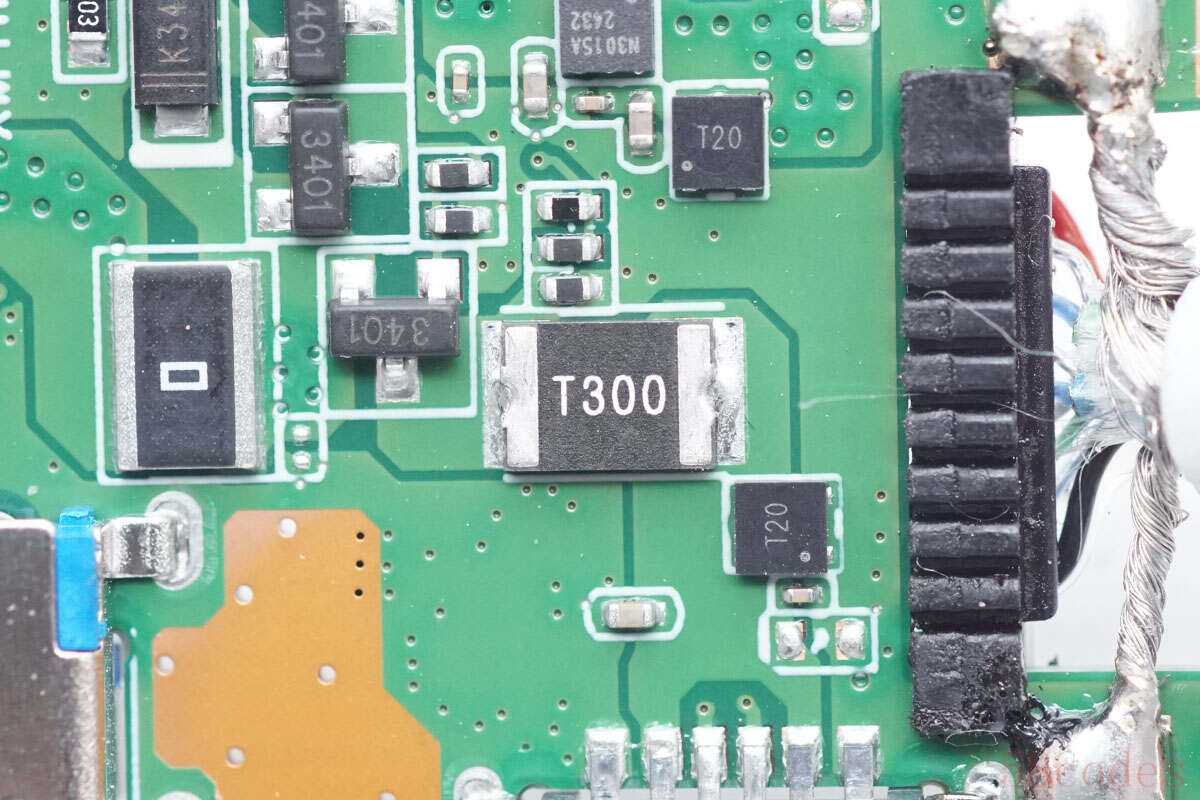

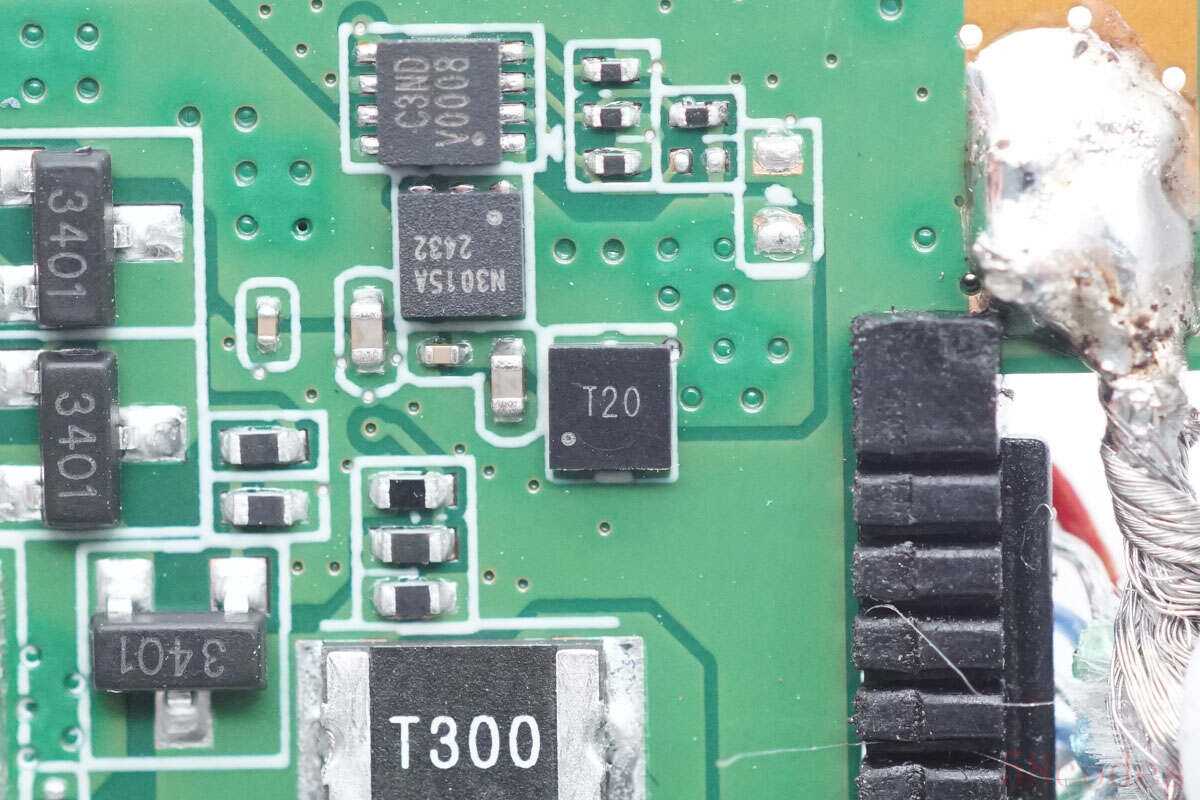

中间是一颗丝印T300保险丝，支持短路和过流保护。

一颗丝印C3ND芯片。

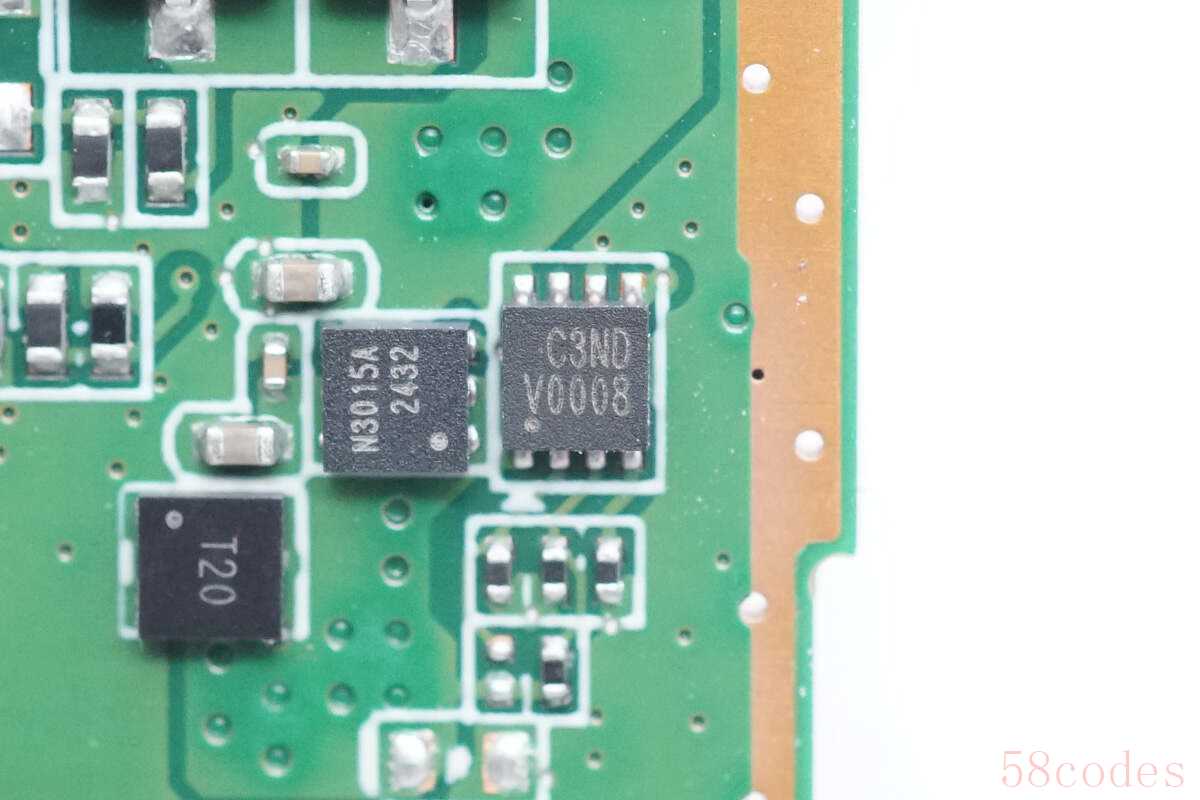

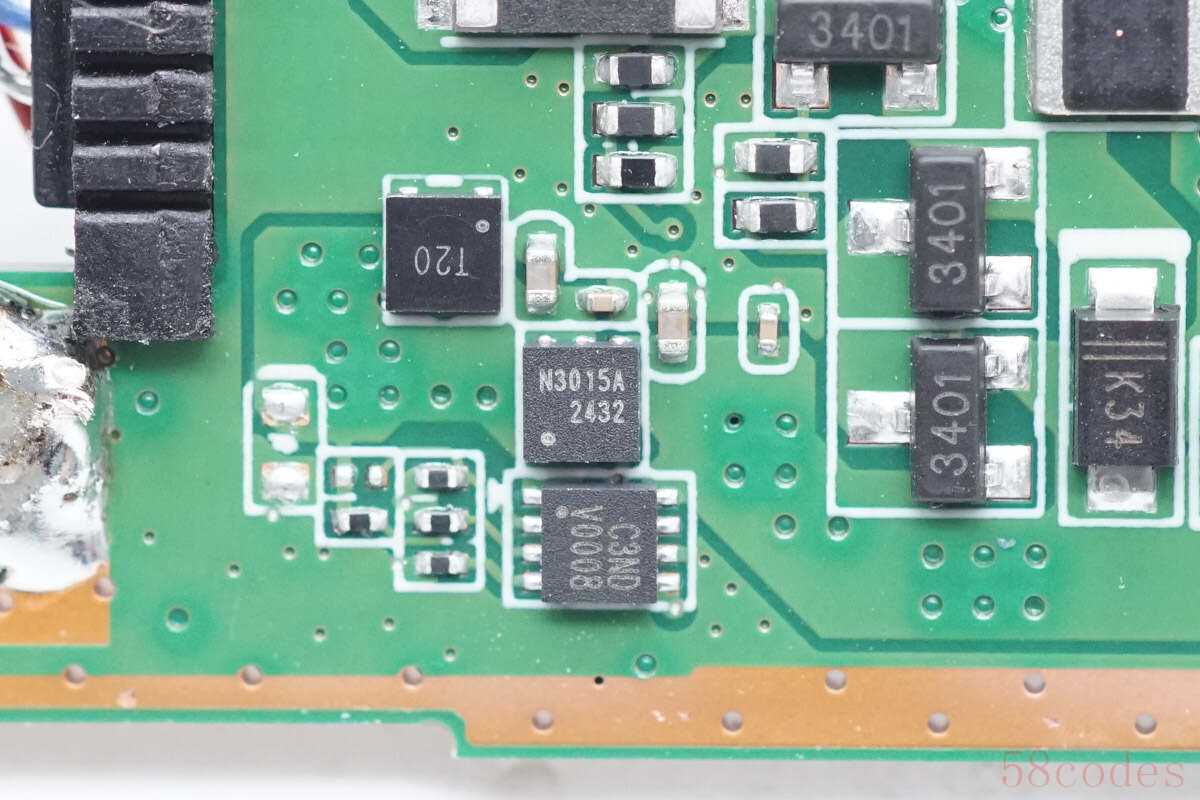

外置保护管丝印N3015A，来自Prisemi芯导，型号PNM6N30V15A，NMOS，耐压30V，导阻8.3mΩ，采用DFN2020-6L封装。

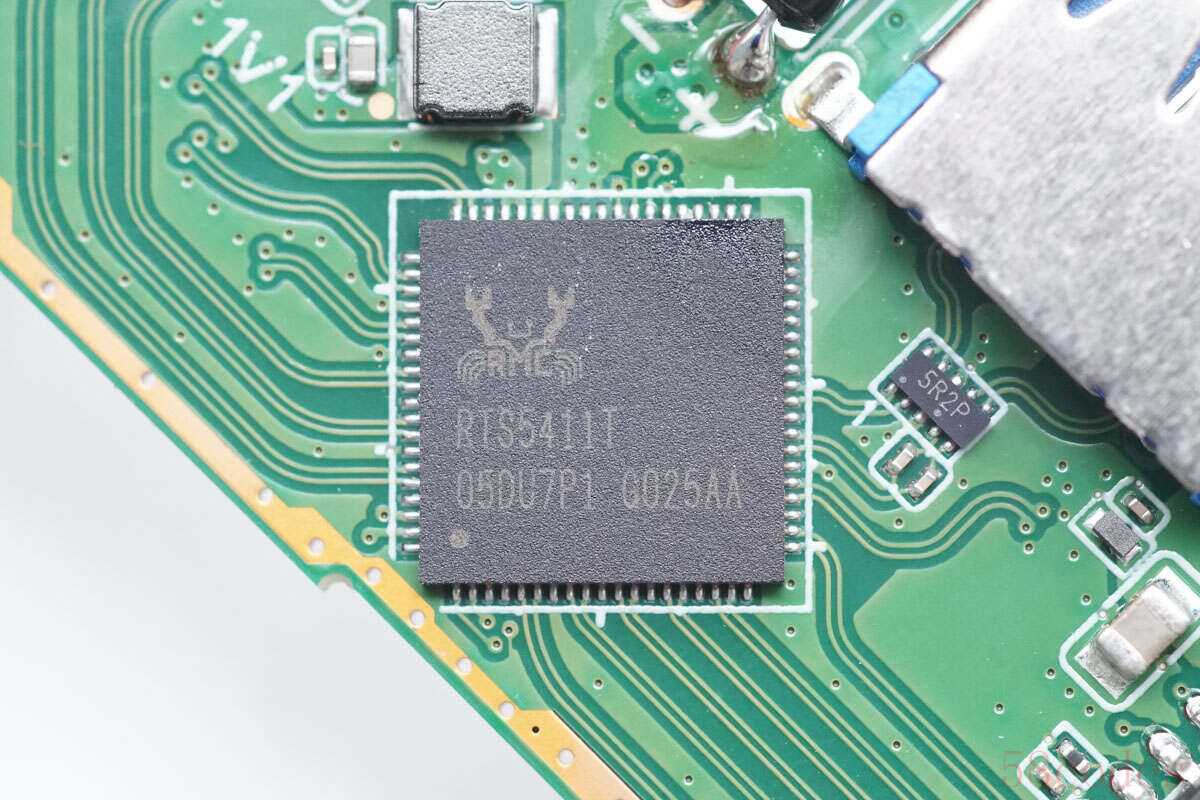

用于USB接口扩展的集线器芯片来自REALTEK瑞昱半导体，型号RTS5411T，是一款4口USB3.2Gen1集线器，用于四个USB-A口扩展。同时还支持充电功能，支持BC1.2以及苹果和三星等充电模式。

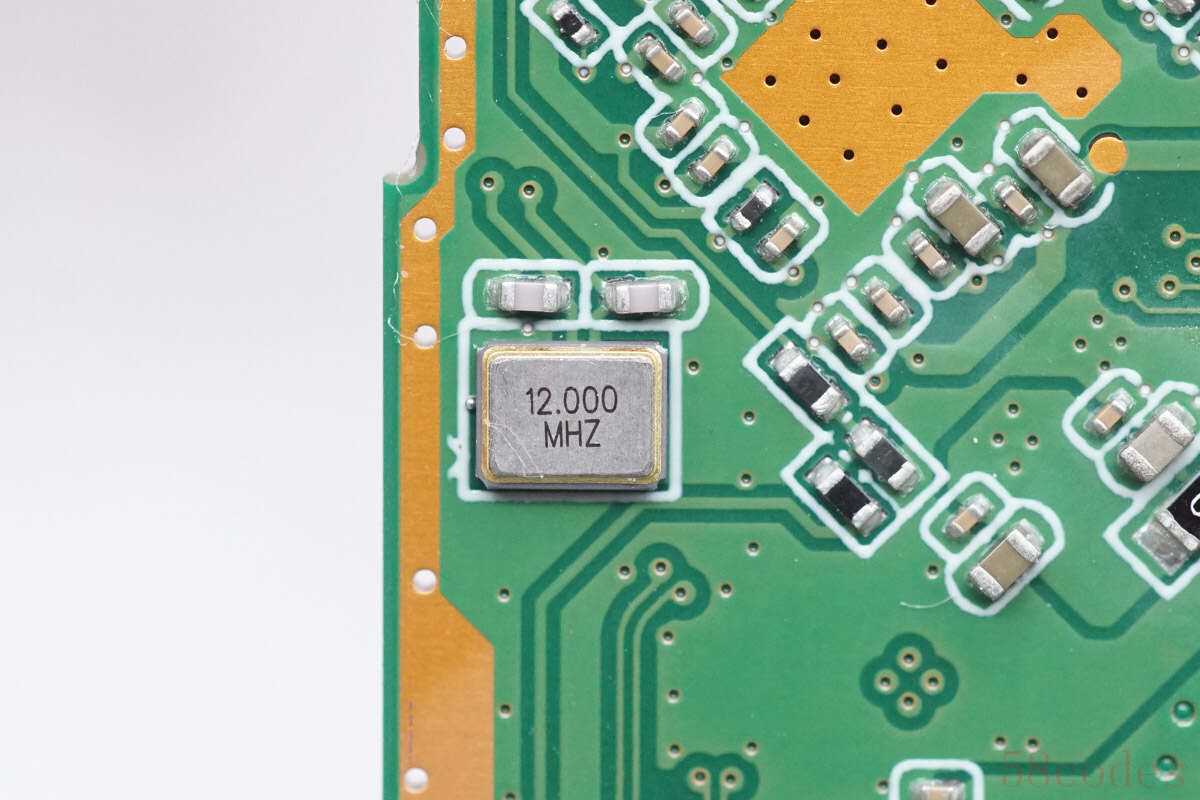

对应RTS5411T的外置12.000MHZ时钟晶振。

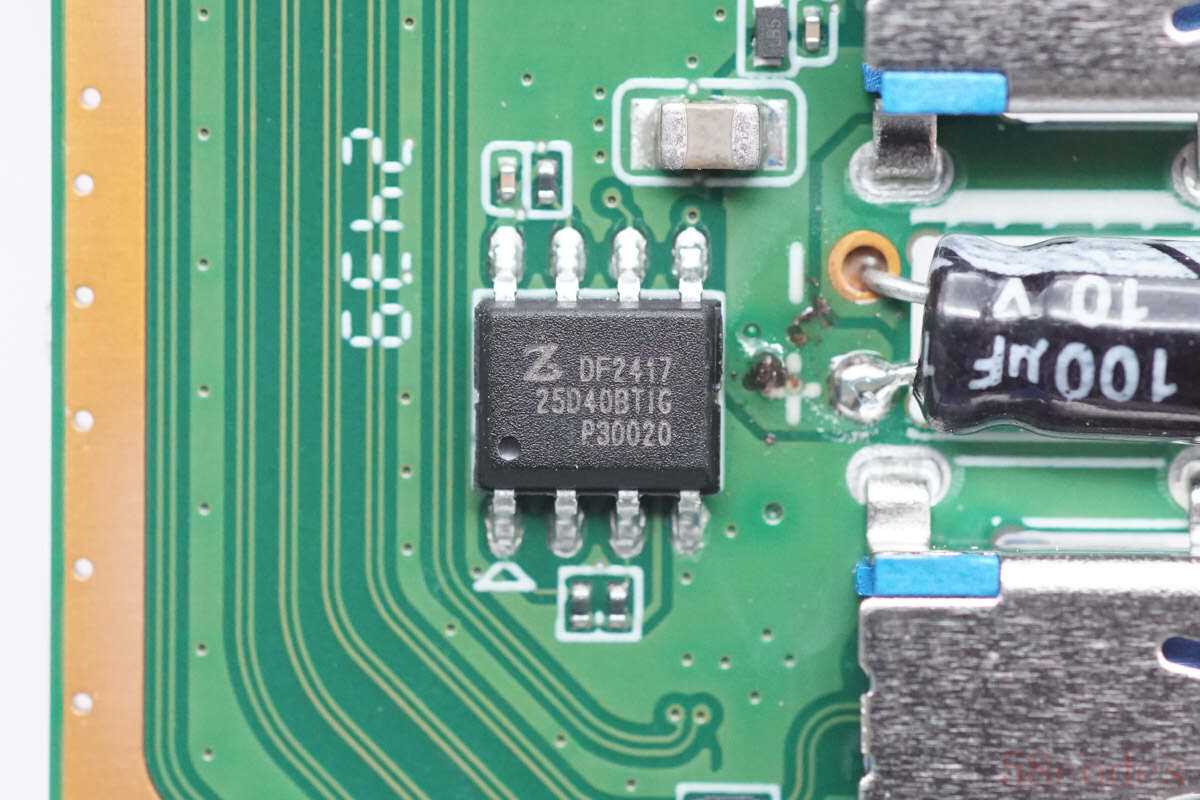

存储器来自Zetta澜智，型号ZD25D40BTIGT，用于存储配置信息，采用SOP8封装。

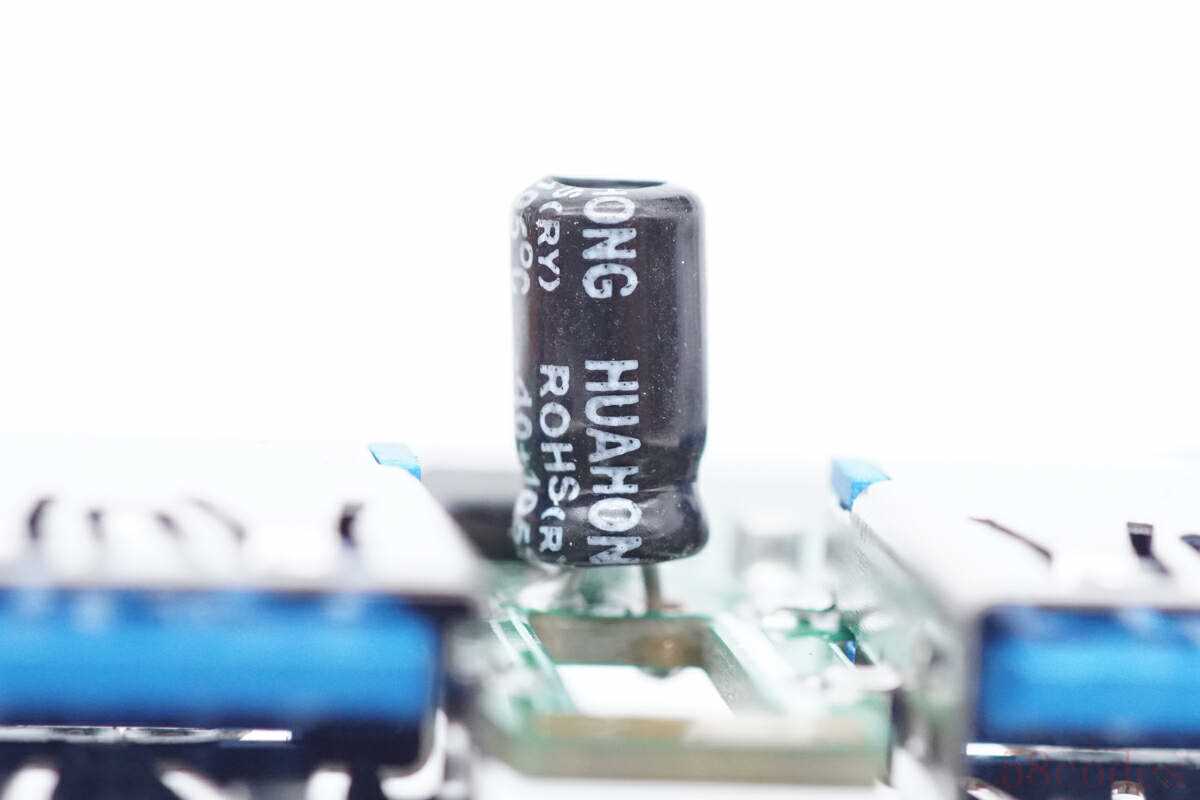

用于USB3.0接口的供电滤波电容为HUAHONG品牌。

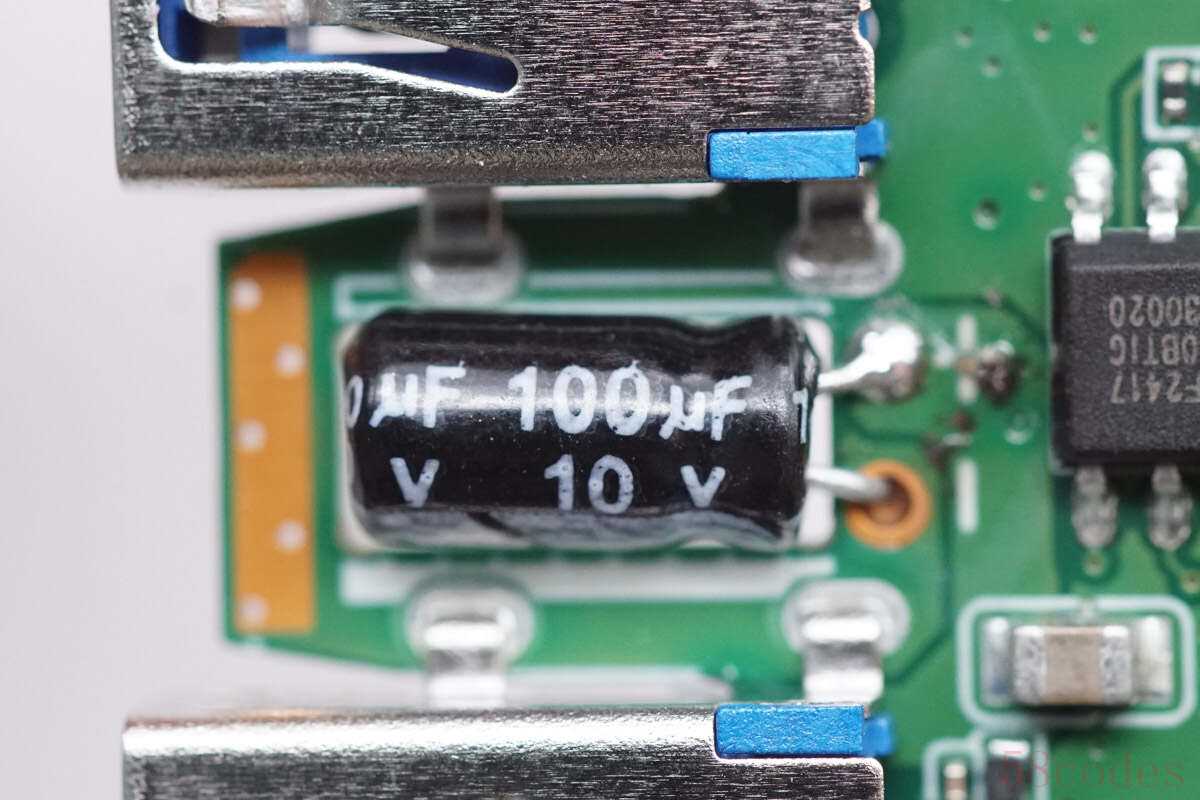

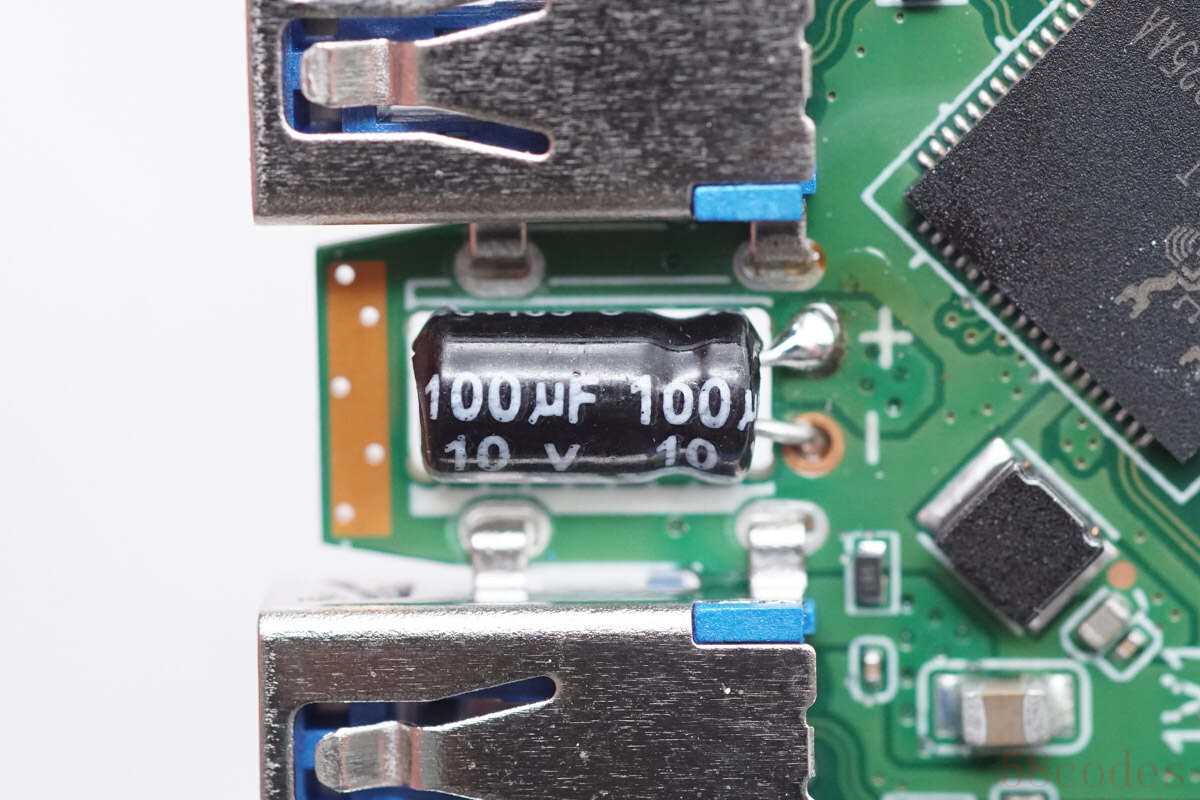

规格为10V100μF。

另一颗特写，规格相同。

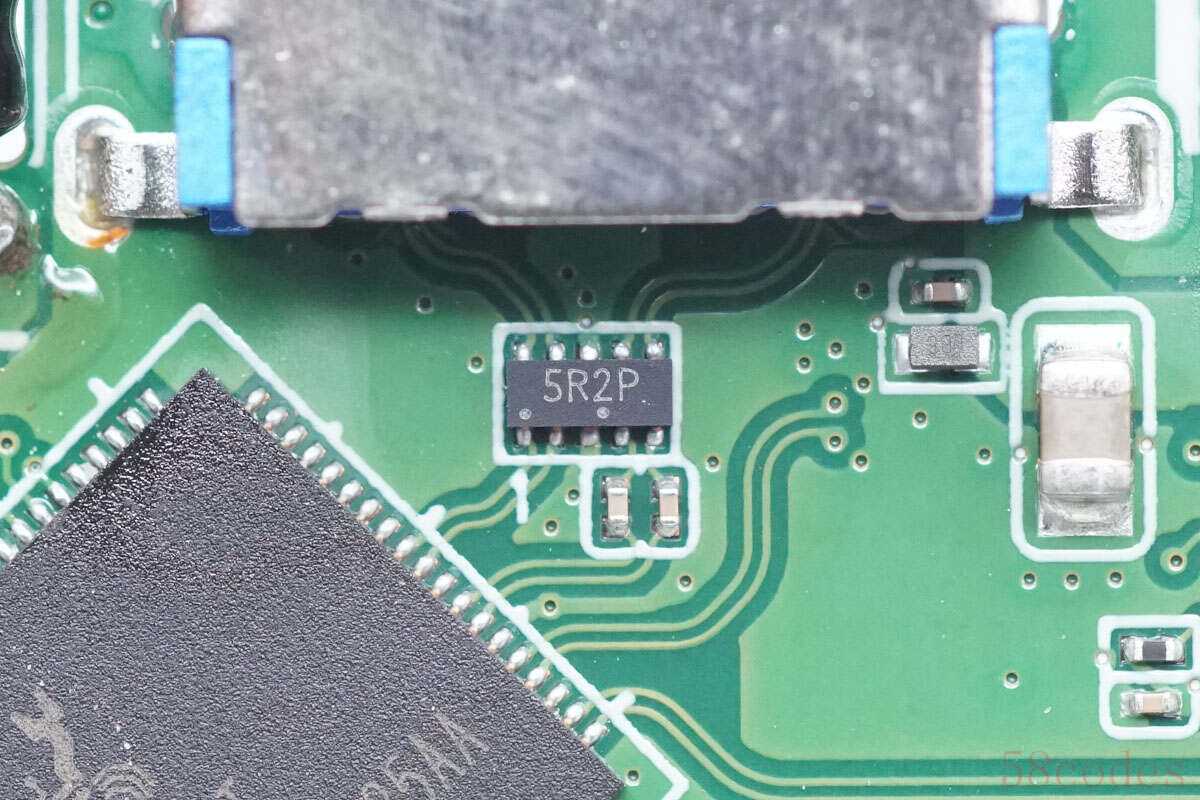

四个USB3.0接口也都配有TVS阵列进行静电防护。

第二颗特写。

第三颗特写。

第四颗特写。

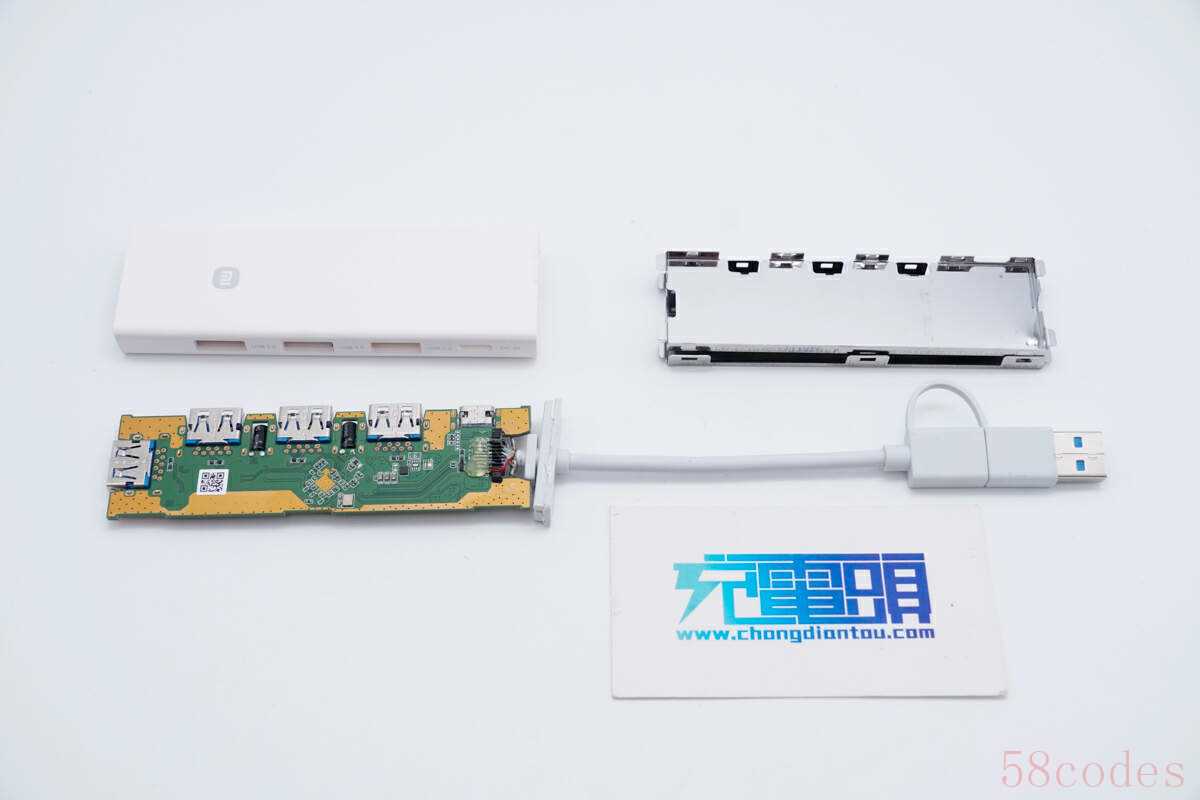

全部拆解一览，来张全家福。

充电头网拆解总结

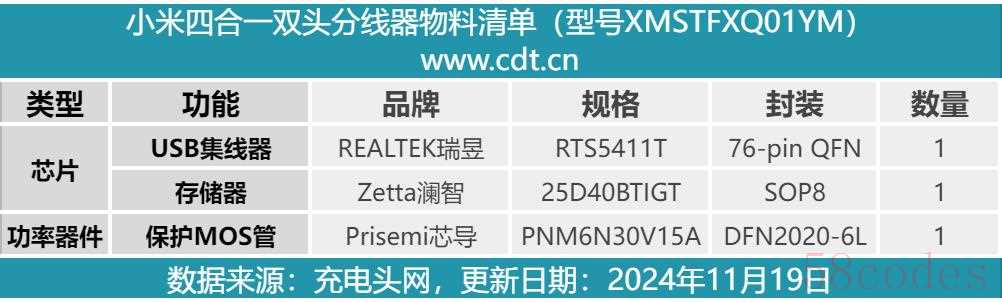

最后附上小米四合一双头分线器的核心器件清单，方便大家查阅。

小米四合一双头分线器具备四个USB-A接口和一个USB-C供电接口，不仅性能方面可以满足日常办公需求，而且也可连接键盘鼠标等外设，很大程度缓解设备接口不足情况。产品自带连接线采用双规格USB插头设计，可适配新老设备，使用灵活，并广泛兼容Windows、macOS、Android、Linux等主流系统。

充电头网通过拆解了解到，小米这款产品内置REALTEK瑞昱半导体的USB解决方案，使用一颗RTS5411T进行USB接口扩展。PCB板采用金属屏蔽罩包裹，防止干扰。各个接口均配备有TVS，支持OCP、OVP、浪涌多重保护，在异常高压高电流情况下，可有效避免电子产品造成损坏，细节相当到位。
