摆事实不讲道理2：MI 小米 智能插线板 拆解 测试

作者：air04

一、前言：

“There are a thousand Hamlets in a thousand people's eyes.”

对小米的产品，本文尽量详细呈现事实细节，加以客观描述。是否值得购买，我觉得每个人心中都有自己的答案。

小米官方旗舰店正品 小米智能插排

二、购买理由：

第一个原因是觉得产品比较有新意，购买之前预计应该不会和市面上那样的wifi插线板那样粗糙的做工和毫无稳定性可言的APP。另一个原因是....好玩...没玩过，买一个玩玩。

这款产品曾经在小米智能家庭APP中做过众筹，第一次看到时候提醒自己要买，结果懒癌即刻发作，等到想买的时候却发现众筹已结束留了个遗憾。恰巧这次米粉节直接敞开卖了，就不犹豫啦。

这次测试的版本为官网零售版，也是大家会买到的版本。

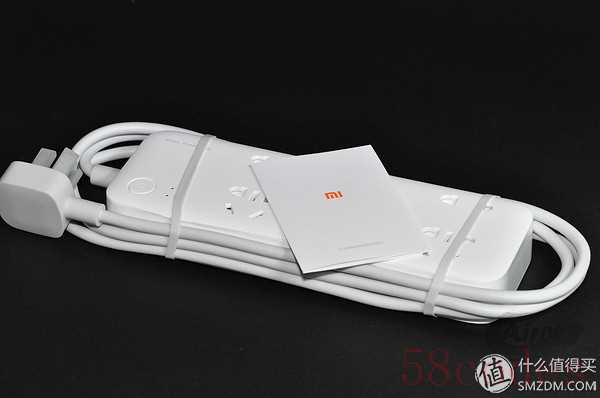

三、开箱：

（阅读说明：本文图片较多，所有说明文字都在图片下方。 本文没有长篇大理论，只有干货）

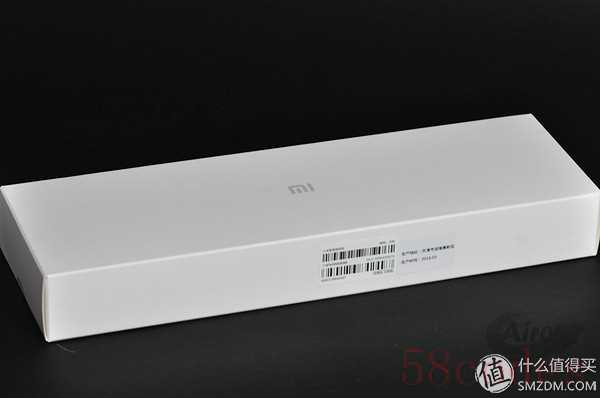

包装正面。与初代小米排插一样简洁

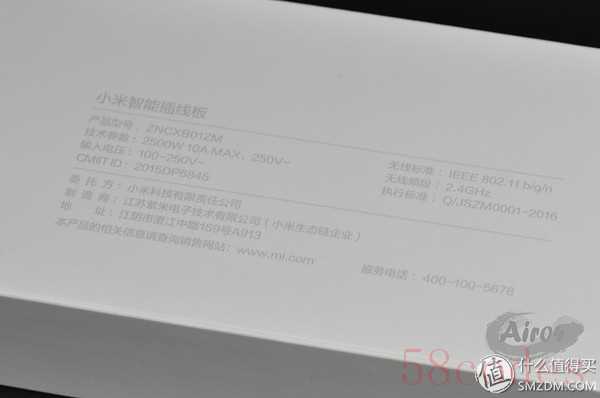

包装背面标示参数，产品型号为ZNCXB01ZM，产品有变化时一般这个型号会变。

插线板使用频段为2.4GHz，标准支持IEEE 802.11 b/g/n。不要尝试连接路由器的5Ghz频段，会报错

保卡、合格证、说明书三合一

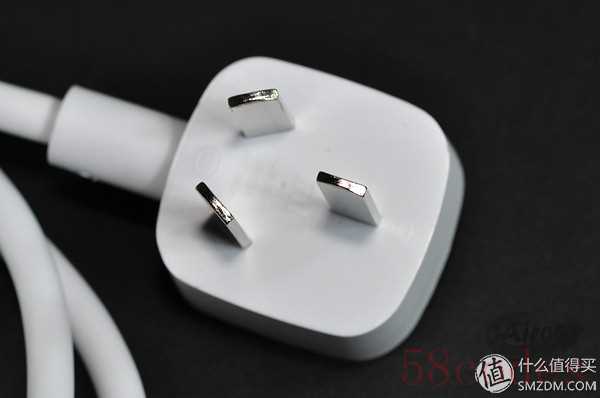

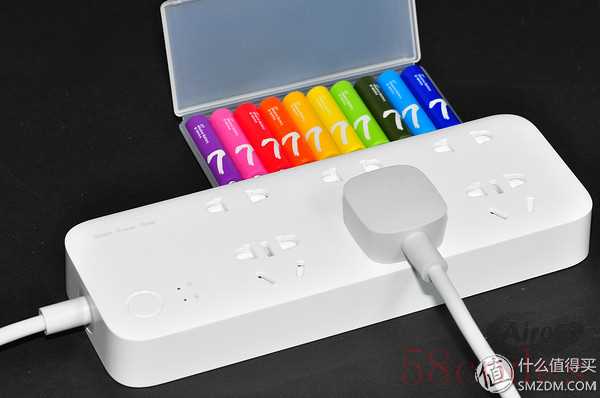

说实话，和国内标准三角插头没有觉得这个插头占用面积小了，如果和英版头比，那确实算是小。

因为两边做成镜面，插在比较紧的插座中拔出会困难一些。

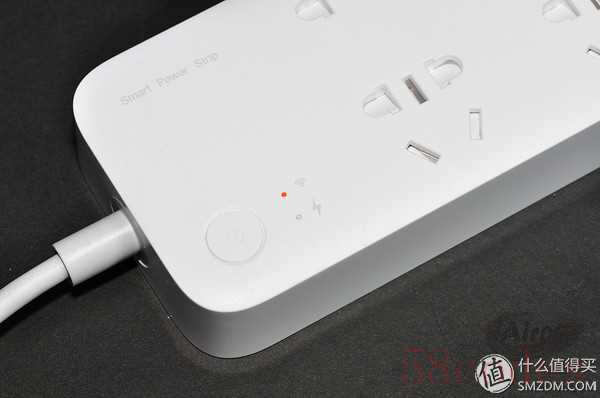

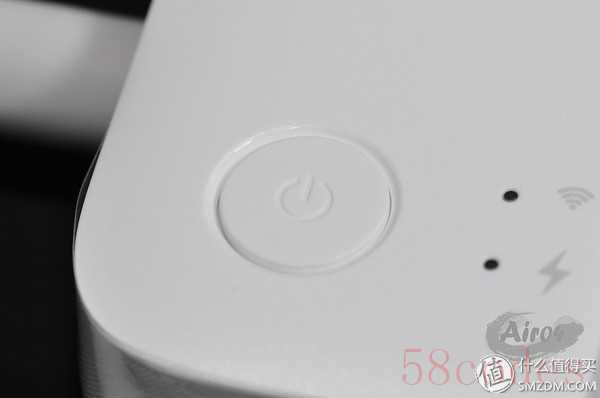

开关为微动开关，手感类似于罗技鼠标的侧键，按键按下有啪嗒响声触发清晰，手感不错。

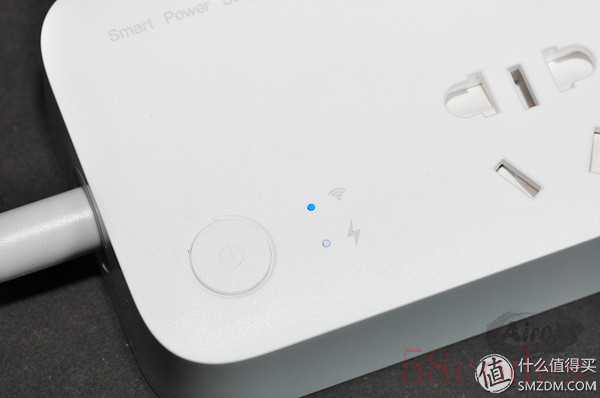

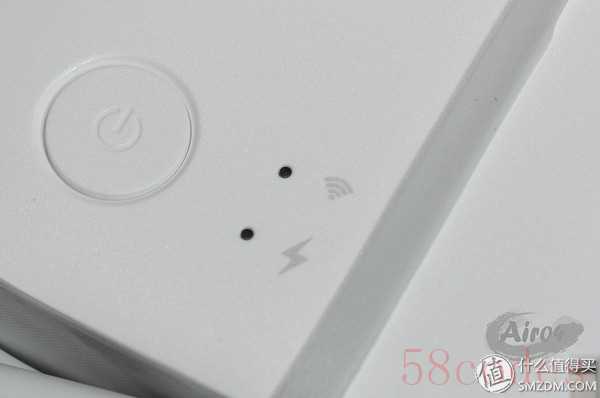

双指示灯，电源灯白色，WIFI指示灯蓝、黄双色指示链接状态。

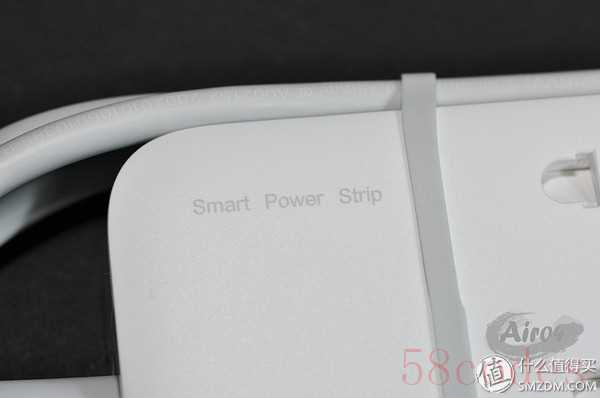

刻字自然不突兀

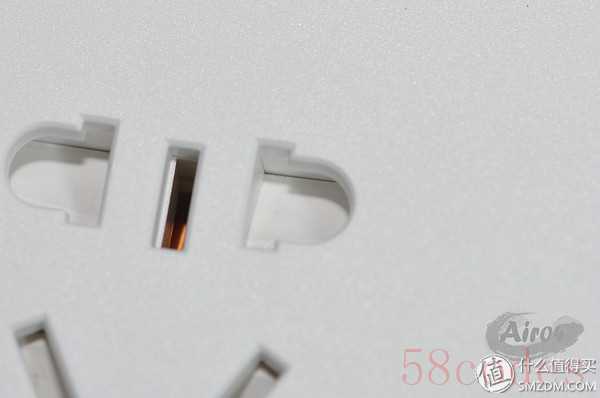

插孔带有保护门，插头插入阻力自然，拔出顺畅。

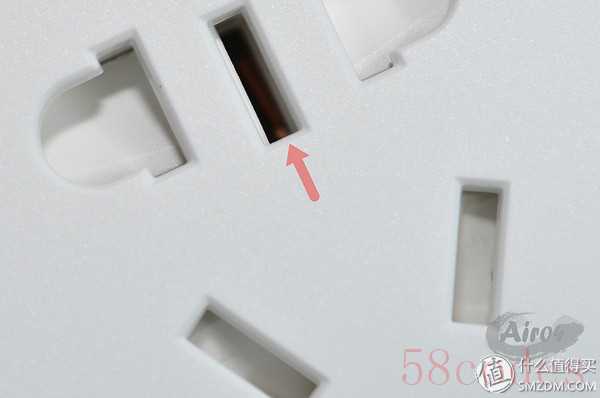

三脚插头的接地脚没有保护门

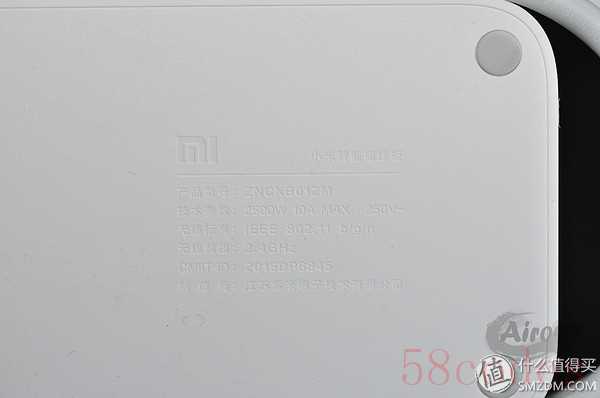

排插背后铭牌

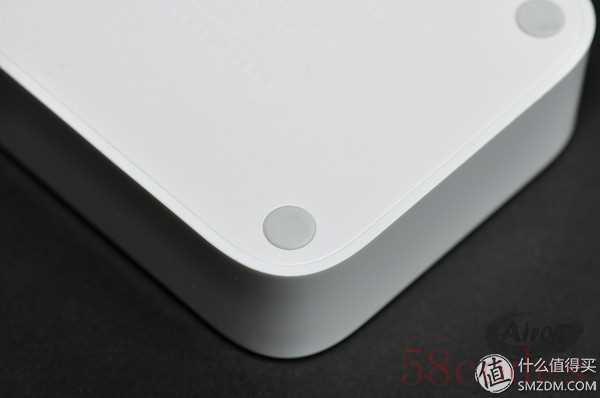

与前代一样的垫脚

四、拆解：

话不多说揭开就干

外壳：

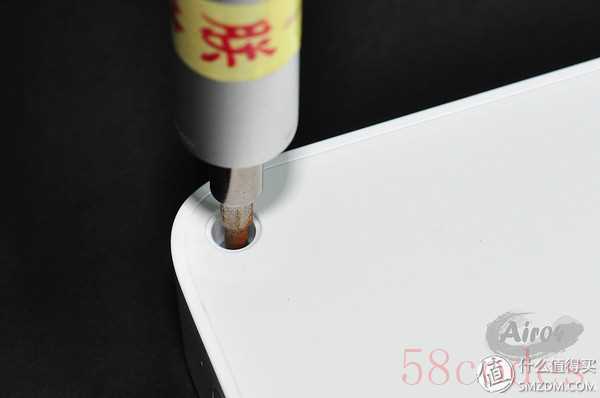

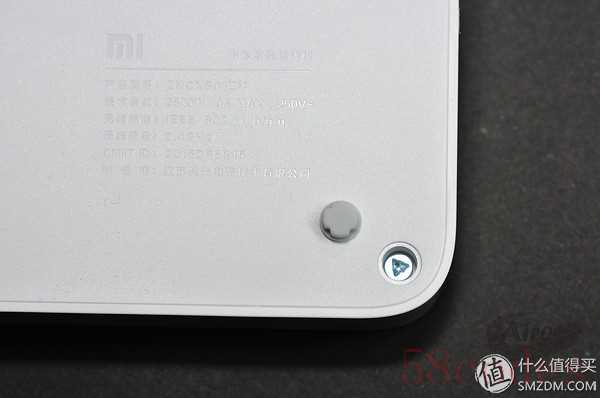

与初代一样还是使用内三角螺丝。

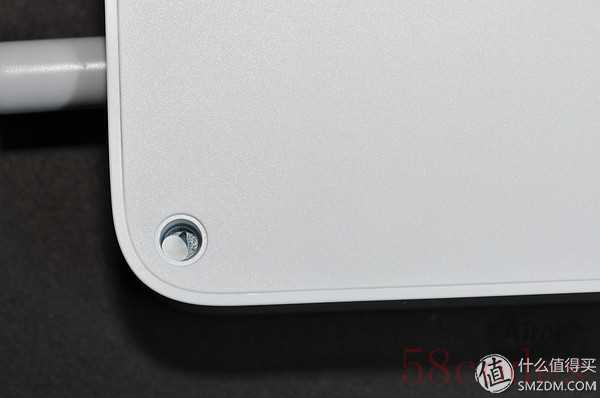

不同的是......螺丝上贴了个防拆标贴

标贴当然无法阻止好奇心，对于每年拆拆修修翻新无数的人来说，无损揭下标贴实在小菜一碟

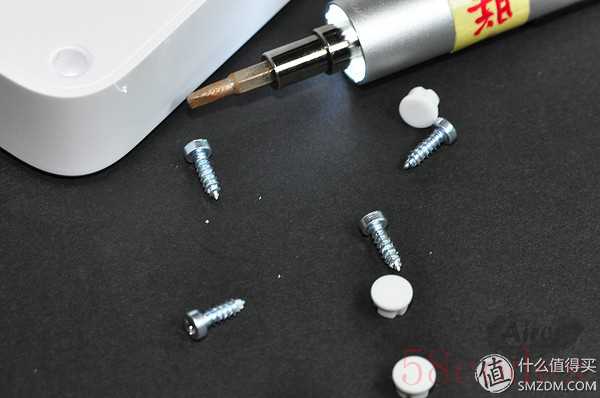

自攻螺丝，质感不错。除了4个螺丝固定之外还有暗扣扣住，光拆卡扣就报废一根塑料撬棒，我想，即使今后使用中螺丝松脱也不要紧。

虽然是老司机了，却只用张大妈推得几块钱一套的工具。反正到最后肯定不是用坏而是……不见了

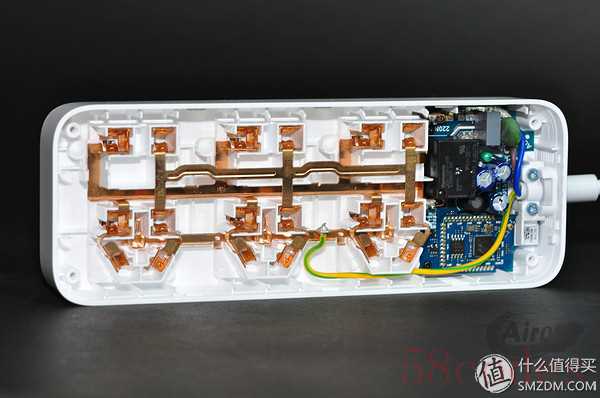

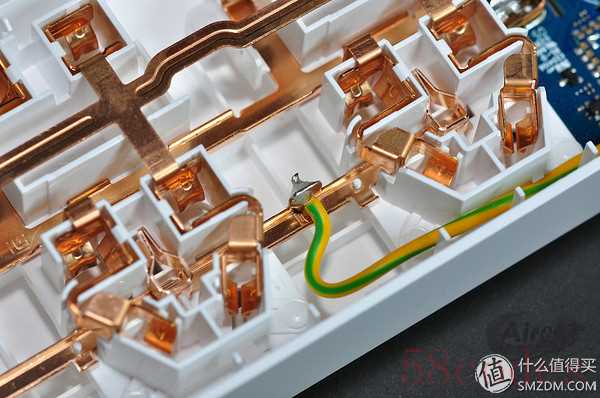

排插布局一览

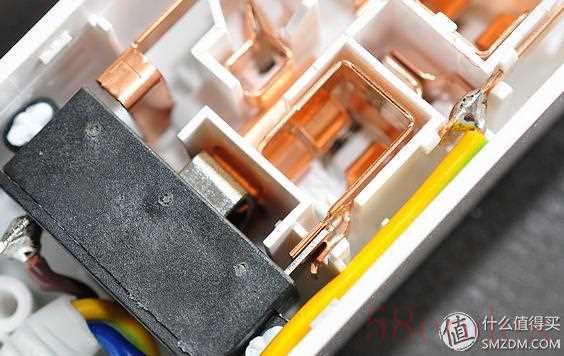

接地线为直接从插头焊接到铜条，焊点饱满、牢固

铜条在背板上还有额外的加固，防止插头多次插入和拔出时造成松脱。小米首个排插在这里没有加固设计，本作在这种细节上已经改进。

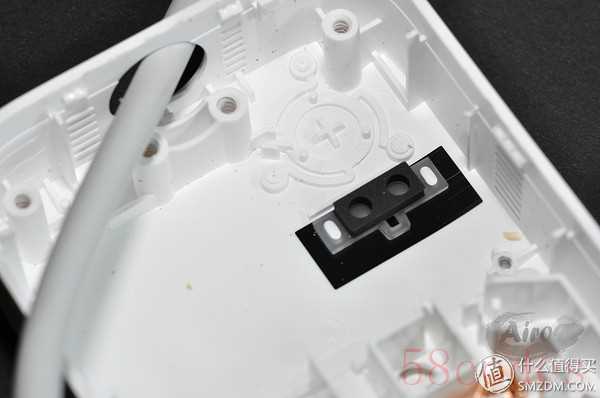

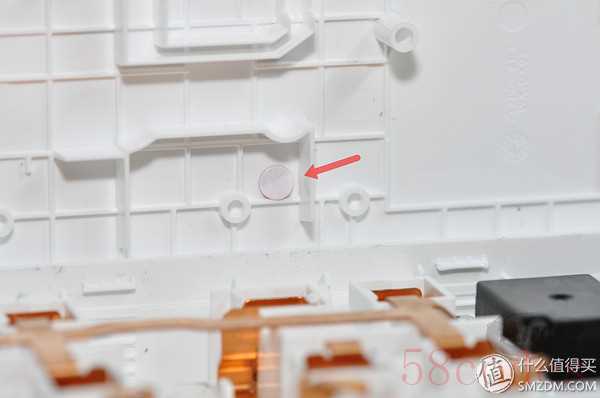

防水标贴……进水的人这么多么？

微动开关按键、指示灯导光板。导光板周围还有遮光罩防止漏光，这设计在排插上倒是不常见。

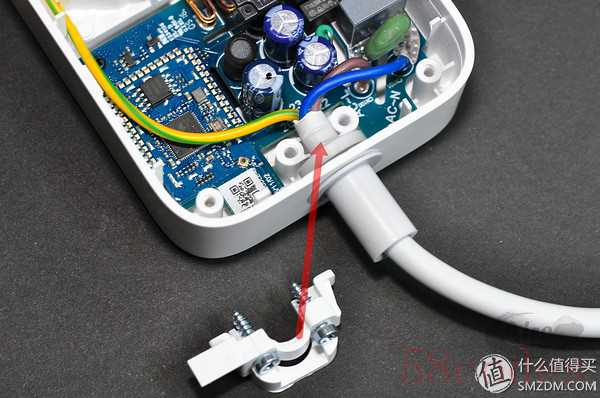

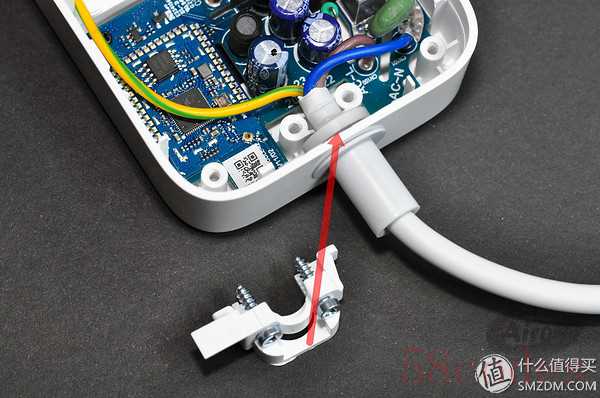

电线卡子前端卡出电线不松动，不能被拉出。

卡子后端固定住保护套，防止保护套移位。

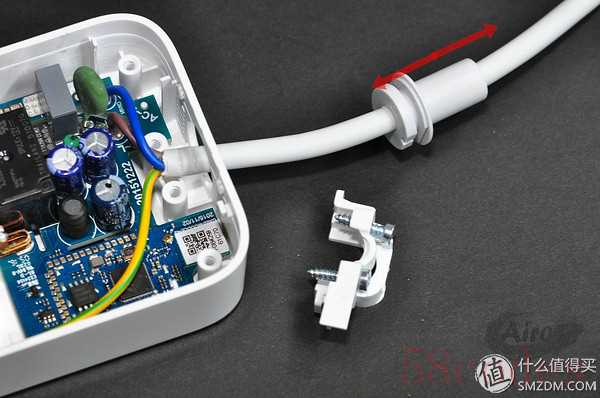

拆除卡子之后保护套可以随意移动，这点和很多排插设计不同。

好坏姑且不论，但对DIYer来说确是可以很方便的更换、使用更长的线缆而不破坏美观不是问题。

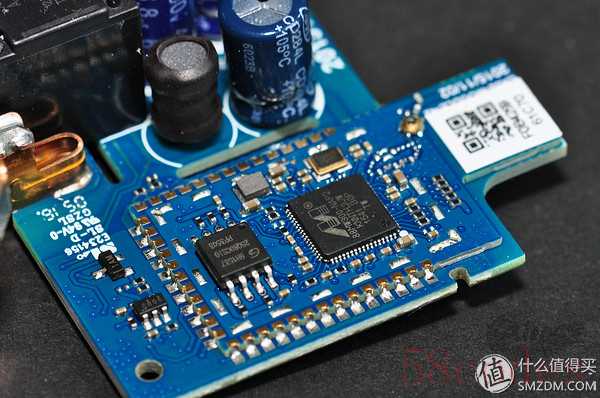

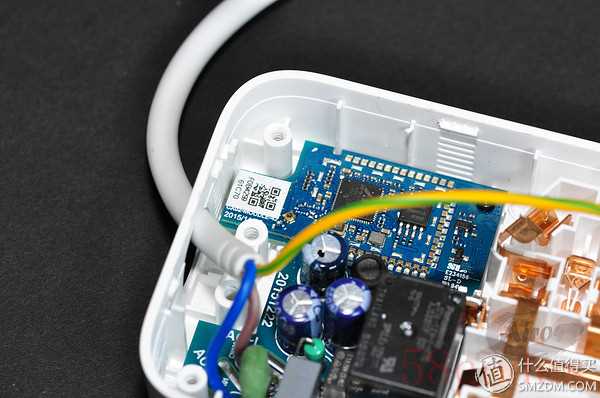

零线与火线全部焊接到主板，主板上可以看到嫁接上去的“智能控制”模块。

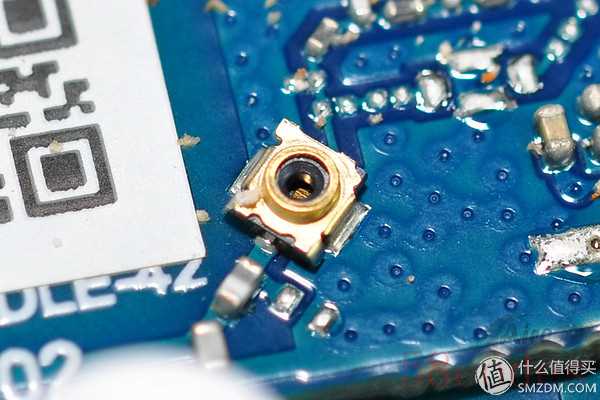

有物理天线接口，信号不好的可以尝试下自己DIY天线

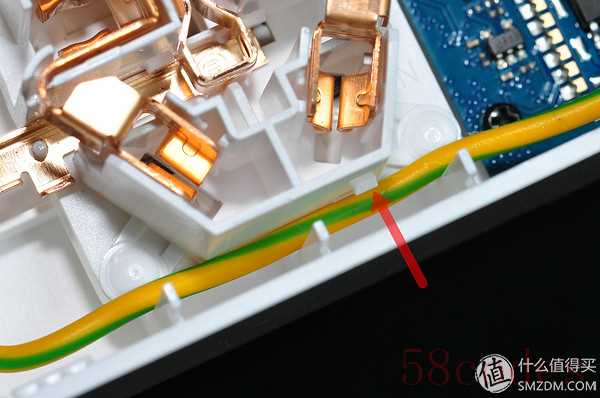

接地线已经有卡扣固定，细节升级

铜条：

本作非常非常非常醒目的改进之处

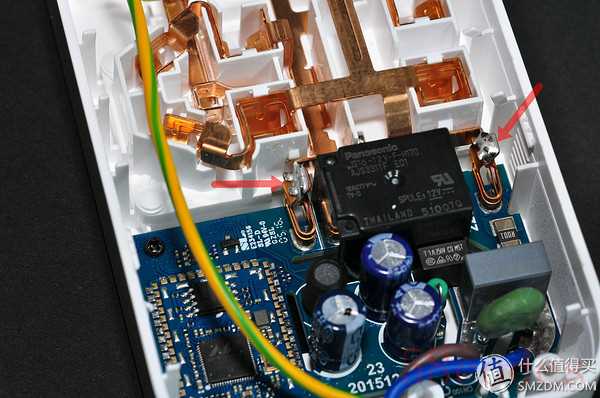

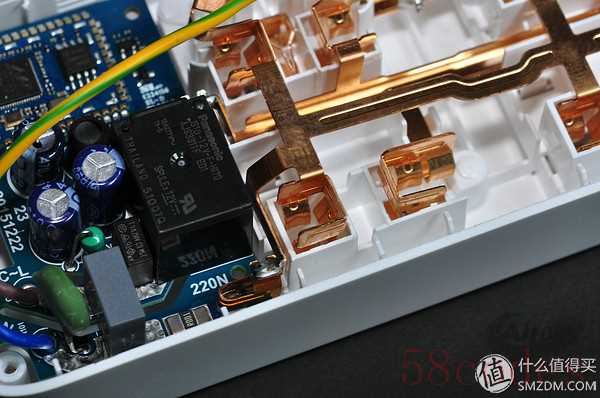

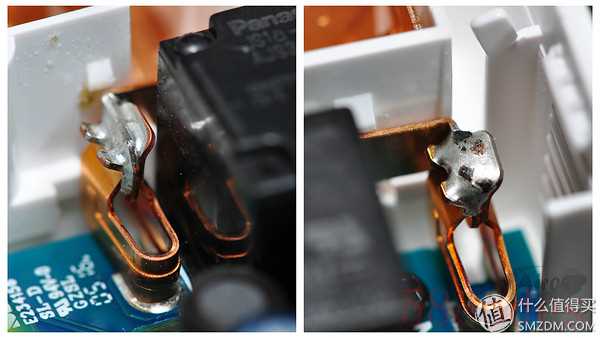

铜条与主板之间不再简单的接插，而是使用了大量焊锡保证连接稳固，减小了接触电阻、发热以及松脱风险

★上图为初代连接方式，可以看到本作相比初代较进之处。今后买小米的排插再也不用拆开补焊了。★

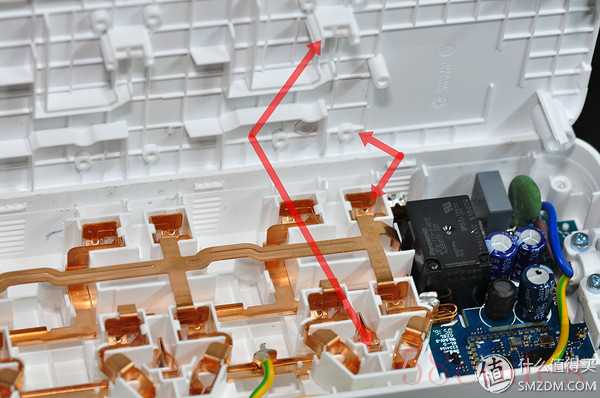

铜条依然使用小卡扣固定在排插塑料槽内

卡扣的数量、尺寸和数量都有增强。卡扣的硬度比初代好上不少，卡扣不仅面积大，反复拆装还不易损坏。

拆下铜条之后才能将其与主板一齐拿下。

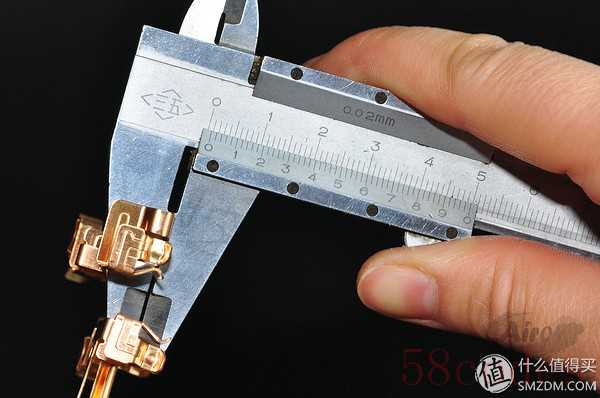

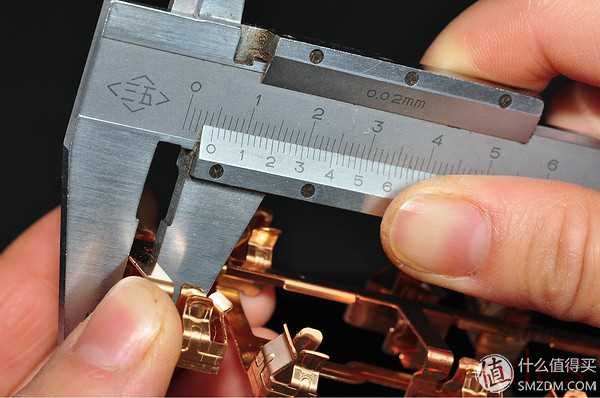

铜条最小处宽度4.5MM，相对初代增加了0.5MM宽度。（上图仅为演示）

厚度最薄处0.6MM，与初代排插持平（上图仅为演示，最终数据为多点测量后结果）

三角插头的铜片弯折方式已经做出更改，新的设计插入阻力小、弹片弹性却更好。

★上图为初代排插铜片弯折方式。★

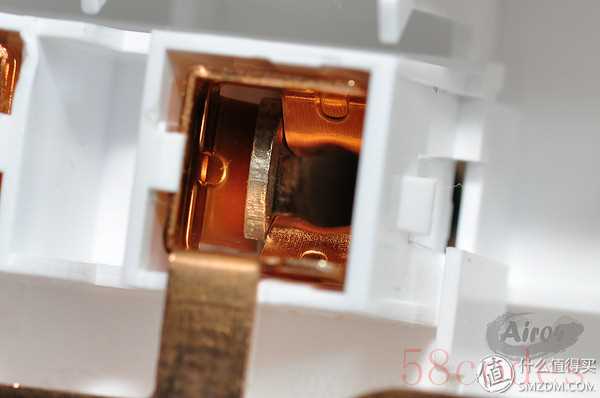

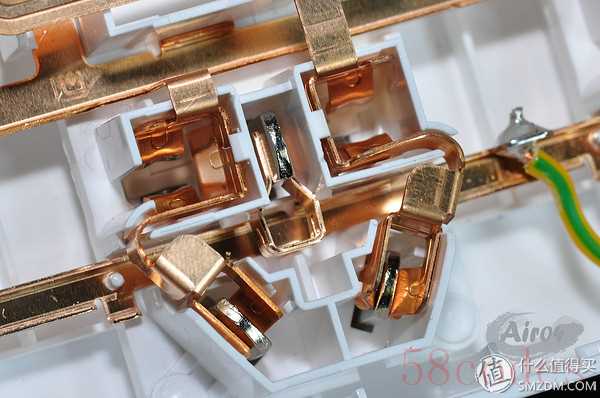

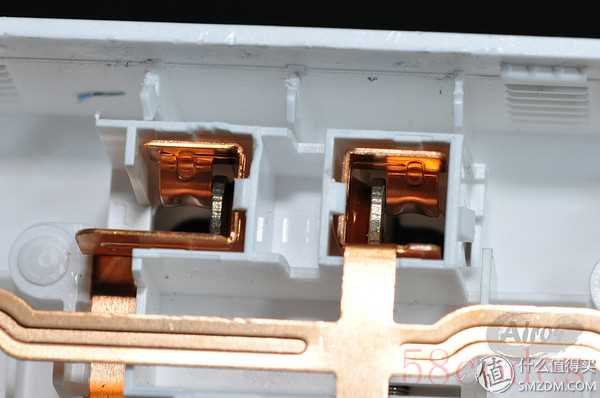

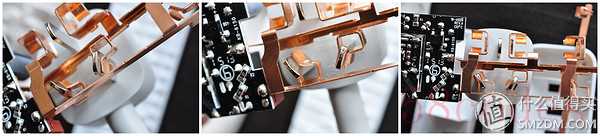

新弯折方式下三脚插头与铜片接触情况（接触面积越大越好）

新弯折方式下二脚插头与铜片接触情况

特写

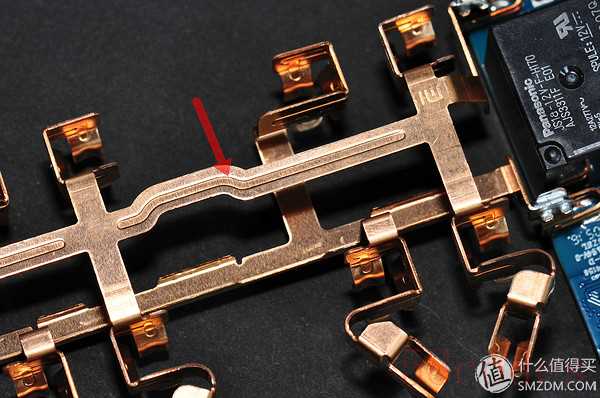

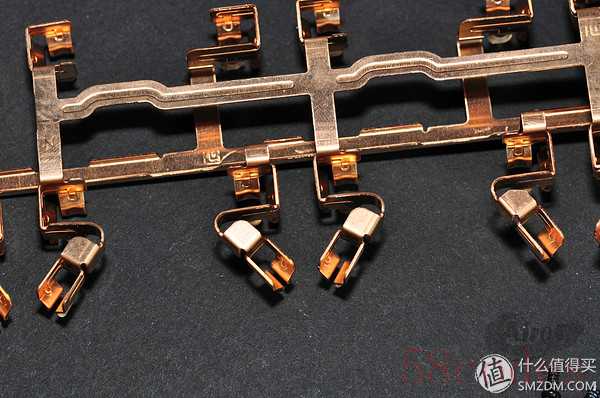

本作排插在铜片上冲压加强筋，加强整体强度，不易变形

电路与原件：

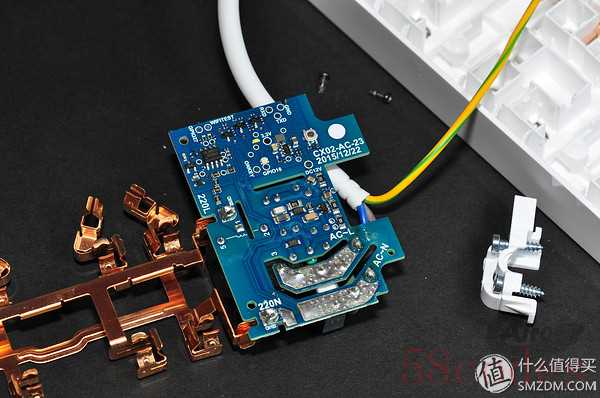

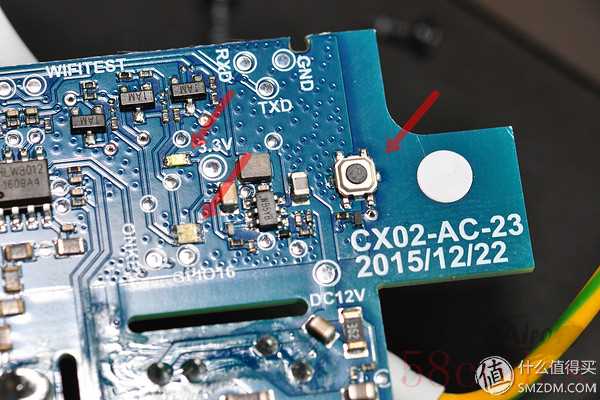

主板背面可以清晰看到各种原件排列整齐，单色LED、双色LED、微动开关焊接牢固、美观，没有补焊痕迹。

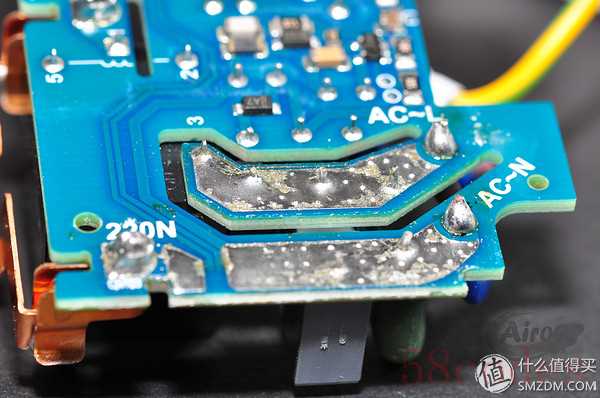

零线与火线处都有焊锡额外加粗，增加横截面积，减少电阻和发热。高低压在主板上有物理开孔隔离。

BH1537 25Q80CSIG 存储芯片（左）

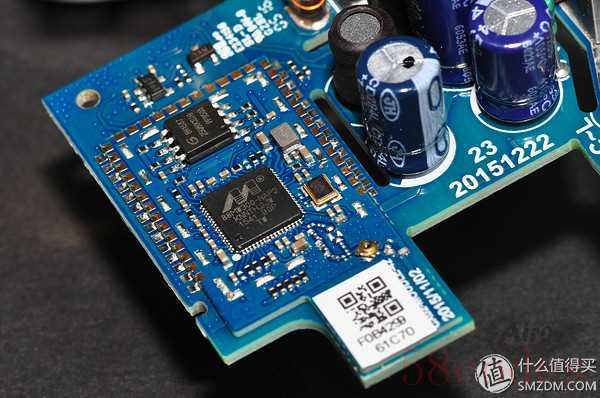

88MW300-NAP2 Marvell主控芯片

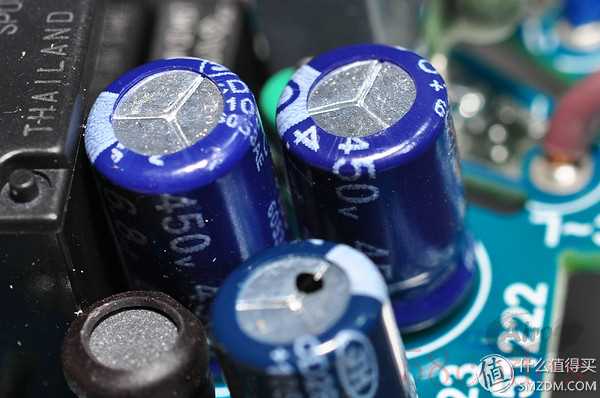

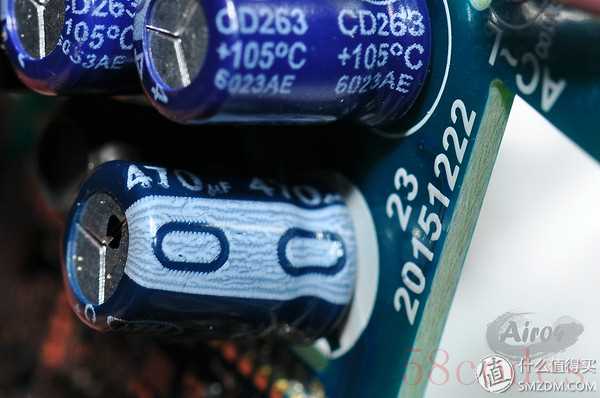

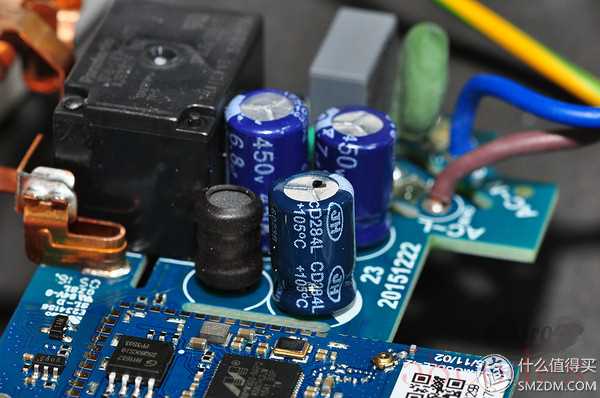

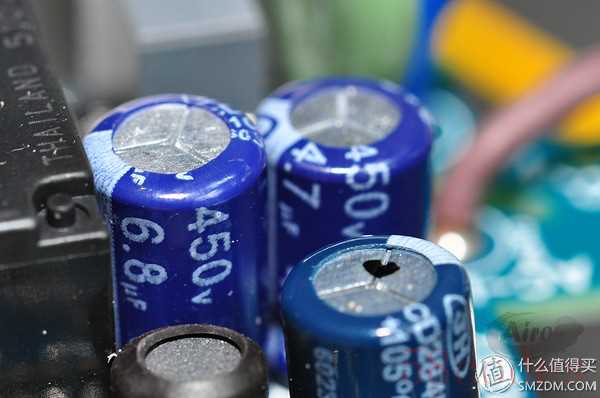

电解电容

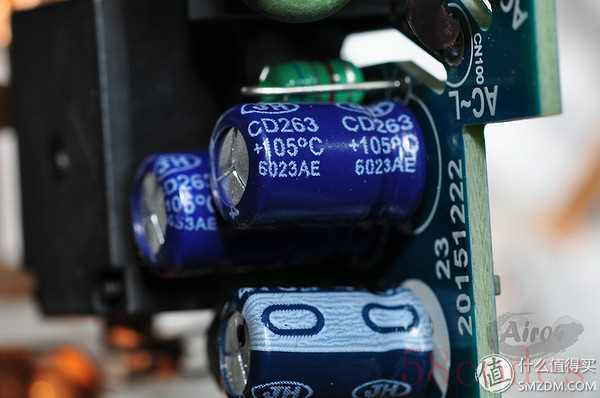

105度会不会少了点？

450V耐压

6.8uF、4.7uF

470uF

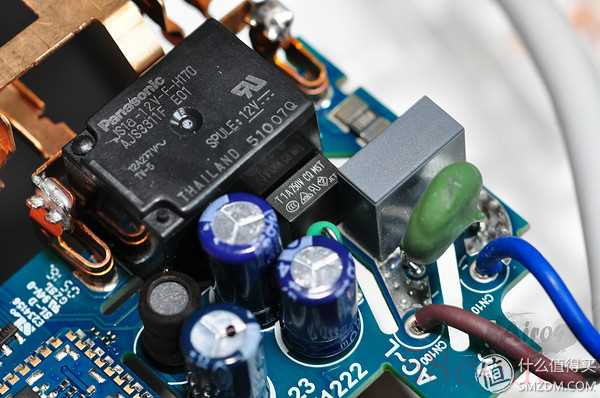

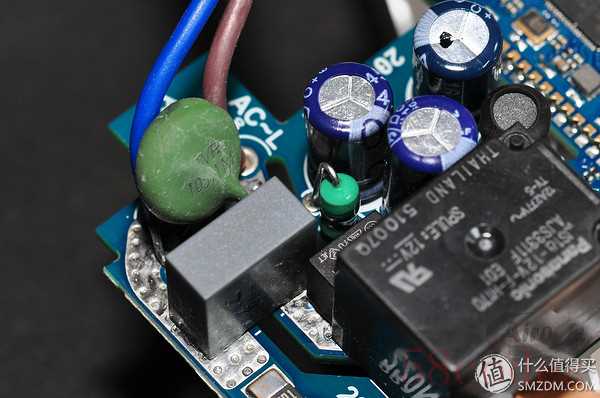

IS1a-12V-F-H170 AJS3311F 松下 泰国产 12V继电器

查询原件参数得知其电器寿命：大于等于10万回 机械寿命：大于等于1000万回

用料比较扎实，使用开关时听到啪嗒啪嗒声音就是这个原件发出，用容易理解的话来说这就是这个排插真正的开关，排插寿命全靠它。

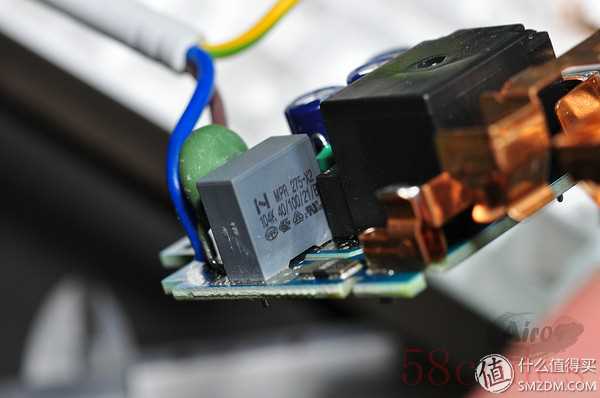

MPR 275～X2 104K

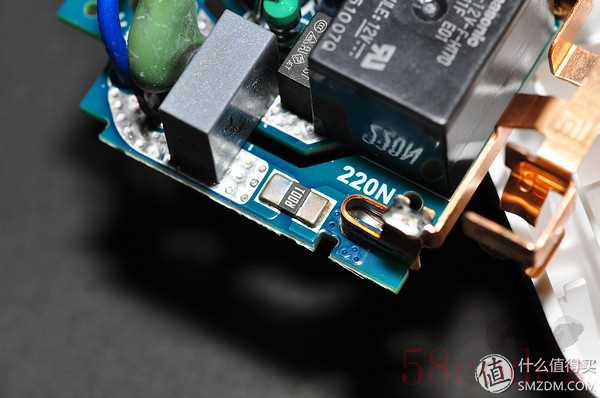

我猜这个R001位置原本是个自恢复保险丝贴片

TVR 10571M TVR系列氧化锌570V压敏电阻 一次性，大于这个电压值就会

不过570V电压设置有点高？

五、使用：

排插可以在没有网络下手动使用，未连接wifi时指示灯为黄色闪烁

配对

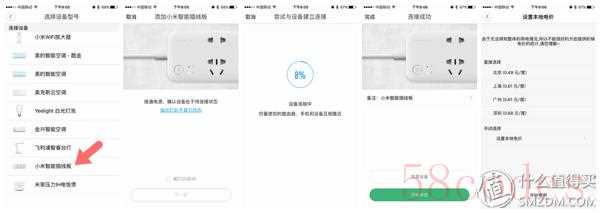

简单的配对操作，每一步都有详细简体中文说明。（梗）

蓝灯常亮标示连接wifi成功可以远程控制

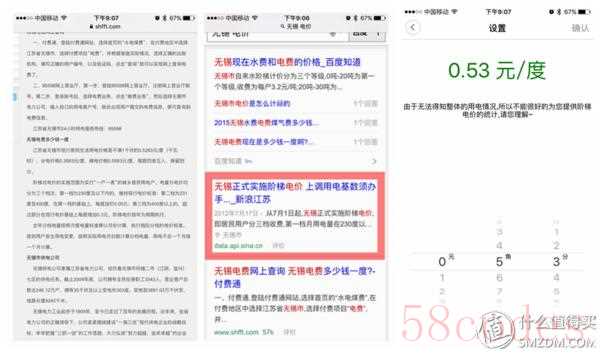

使用之前会强制设定电费，不过现在全国大都实行阶梯电价了，单一费用计量只能作为一个参考。

界面：

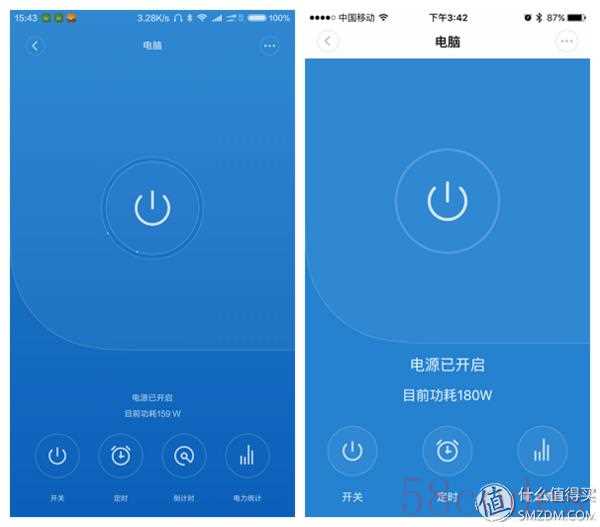

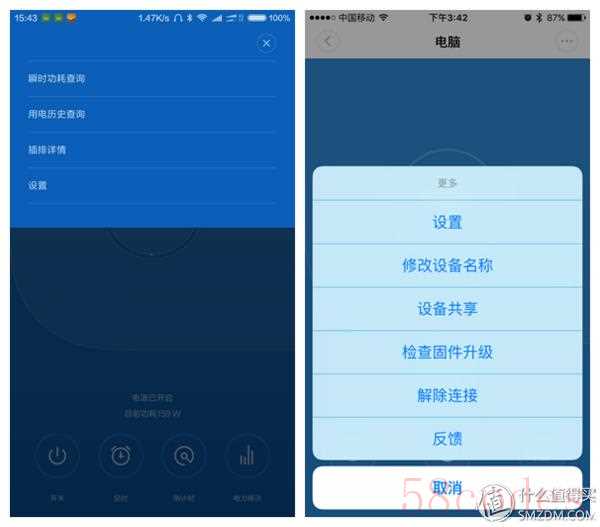

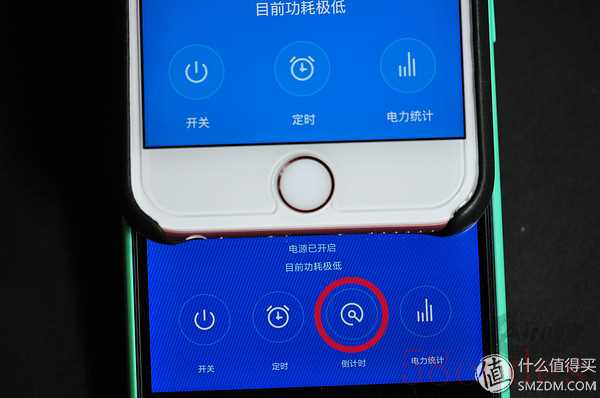

在使用中还注意到了一个有意思的事情，iPhone客户端提供的功能要比安卓客户端提供的功能要少。

相比安卓客户端，iPhone客户端上没有倒计时功能，没有排插详情查看MAC地址与连接的wifi名称，没有用电历史查询看每天具体度数。

瞬时功耗查询等功能位置不同，iPhone版隐蔽在设置内。

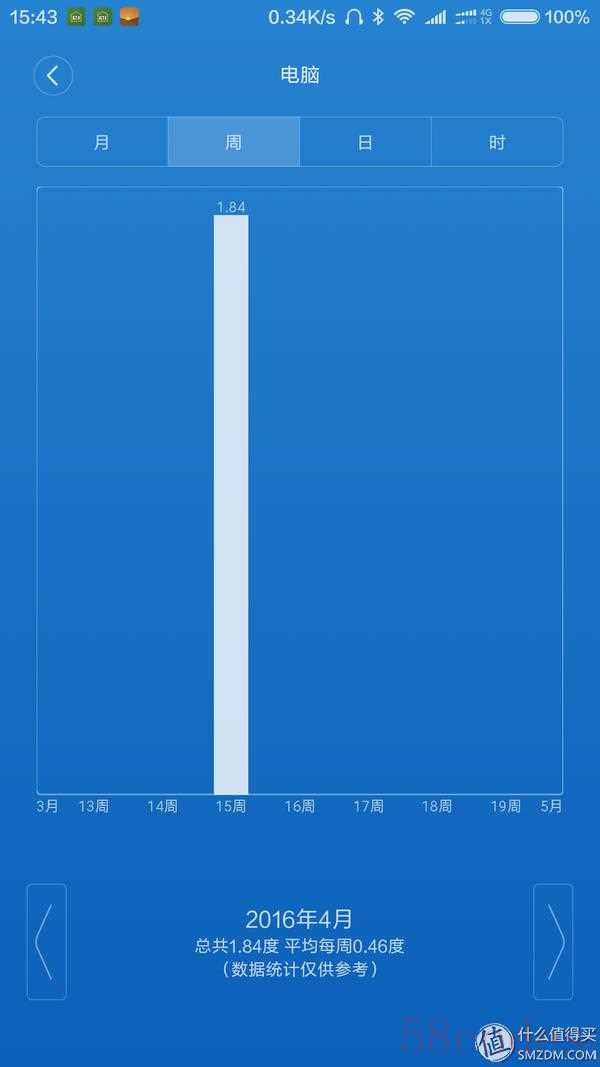

如果想要体会排插完全功能还得需要安卓系统手机。上图为安卓专有版用电历史查询。

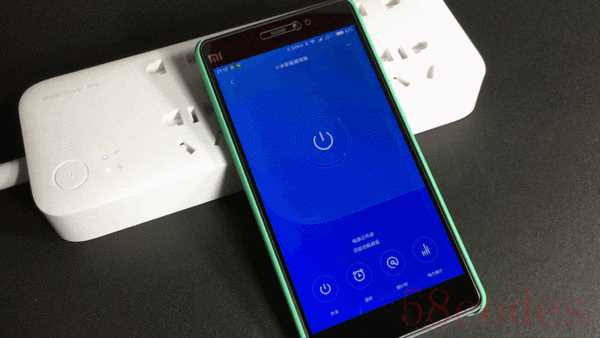

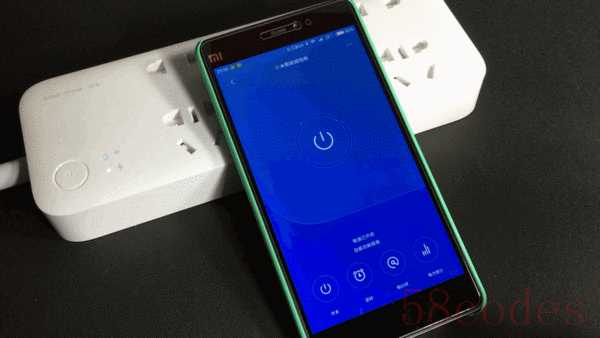

进行开关操作时会有一点延迟，不影响使用。

开关操作弹出的提示可以关闭，图上仅为第一次使用时演示。

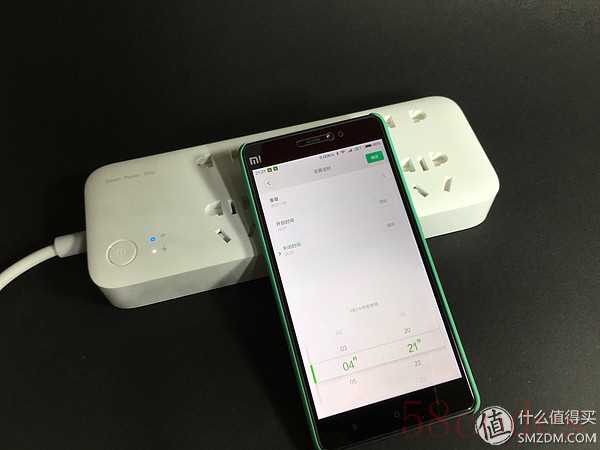

插座定时设置很全面，一星期哪几天什么时候开、什么时候关都可以详细设定。而且可以设定多组时间分段控制。

功耗计量：

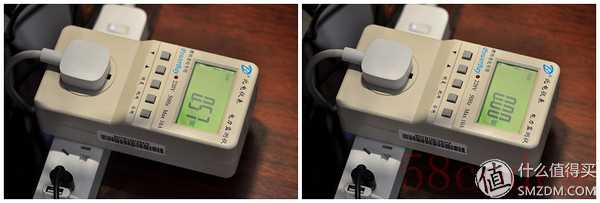

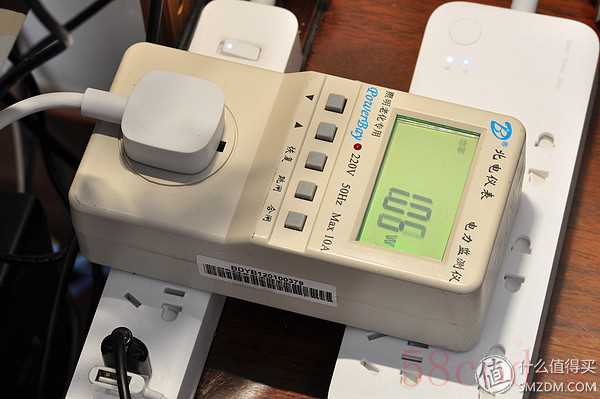

排插在仅通电状态会有一个浮动的0.57W功耗，推测应该是WIFI模块工作时功耗。

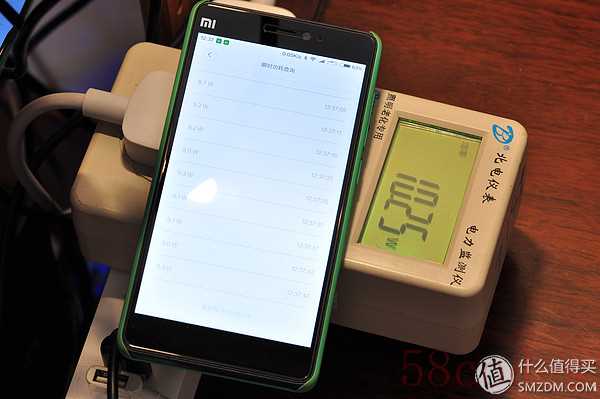

当给一个9W的LED负载后小米排插显示功耗9.3W，功耗计显示10.25W。差1W是从哪里来的？

将用电器全部拔除后打开排插，功耗为1W浮动，将功耗仪10.25W减去这排插本身功耗1W后得到接近小米排插显示的数值，看来排插的功耗计显示数值还是具有参考意义，并不是花俏不实用的玩具

六、总结：

优点：

1：售价比较合理，容易接受。（原因见下面总结）

2：操作方便，指示灯指示明确，开关手感好。

3：外壳螺丝+卡扣设计，牢固不松脱。

4：内部改进的做工，更好的安全、电气性能。

5：较为准确的功耗计量。

不算缺点，但是我觉得可以改进的地方：

1：安卓和iOS的APP体验应该统一

2：开与关都是对6个口进行总控，希望以后可以有单独控制每一个插口的版本

3：希望能有更低的待机功耗和空载功耗。

4：希望三角插中接地引脚也能有保护门

我想说的话：

有人说这就是一个普通排插加一个智能插头的合体，实际使用下来我也比较同意这个观点。

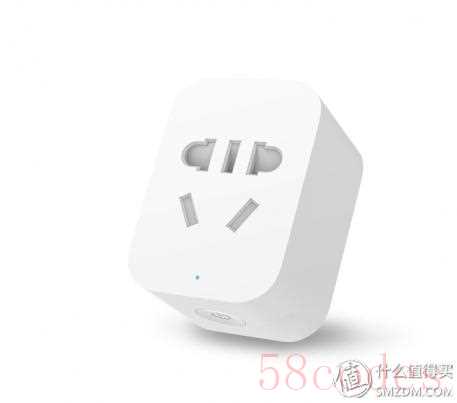

在小米中拥有这样功能的也有一个ZigBee版智能插座，同样可以实现功耗检测和控制。只是这个插头售价59，再加上一个质量靠谱的6口排插，价格总和已经远超过本作智能排插的69元售价。所以就售价来说，本作智能排插有一定存在意义。

再从做工上说，本作在内部设计、用料、造工上相对初代排插已经有很大进步，解决了初代排插硬伤并加入了新的设计增加强度和安全性能。

值不值得买？就基于拆解和几天的使用感受，我觉得值得购买并且会推荐朋友购买。

七：外记

大概还是有很多朋友好奇把功耗计和智能排插做一起的意义，我举两个应用例子：

将电饭煲插智能排插上，当做饭完成进入保温阶段可以在功耗计上看到功耗下降，此时如果不需要继续保温就可以断电。

如果有需要充电的设备比如平板、笔电、电动车之类的产品也可以插在排插上，无论身在何方，拿出手机看一看功耗已经在待机范围了就可以关掉排插减少用电与隐患。

从上面的例子可以看到相比普通智能插头，小米智能排插可以多一个功耗数据帮助你判断用电器工作状态，从而进行通断电设定。当然，我也希望以后能加入设置一个功耗值，检测低于这个功耗值之后自动断电的设定。

如果还有其它更好的应用例子，欢迎分享探讨
