报告标题：Xiaomi小米蓝牙音箱Mini拆解分析
一、产品概述
Xiaomi小米蓝牙音箱Mini是一款便携式智能蓝牙音箱，具有以下特点：
1. 便携性强：体积小巧，便于携带。 2. 蓝牙连接：支持蓝牙5.0，连接稳定。 3. 智能语音助手：支持小爱同学，实现语音控制。 4. 音质表现：采用高品质扬声器和麦克风，音质表现良好。
二、拆解步骤
1. 打开音箱外壳：使用螺丝刀拧下音箱底部的螺丝，打开音箱外壳。 2. 拆卸内部组件：将音箱内部的电路板、扬声器、麦克风等组件拆卸下来。 3. 分析内部结构：观察电路板布局、扬声器、麦克风等组件的安装方式。
三、拆解结果
1. 电路板：音箱内部电路板采用双面设计，布局紧凑。电路板上主要集成蓝牙模块、音频解码芯片、电源管理芯片等。
2. 扬声器：音箱采用1英寸全频扬声器，音质表现良好。扬声器采用磁路设计，磁体固定在扬声器背部。
3. 麦克风：音箱内部集成2个麦克风，用于语音识别。麦克风采用圆形设计，固定在电路板上方。
4. 电池：音箱采用内置锂电池，容量为2200mAh。电池安装在音箱底部，与电路板连接。
5

一、Xiaomi小米蓝牙音箱Mini开箱

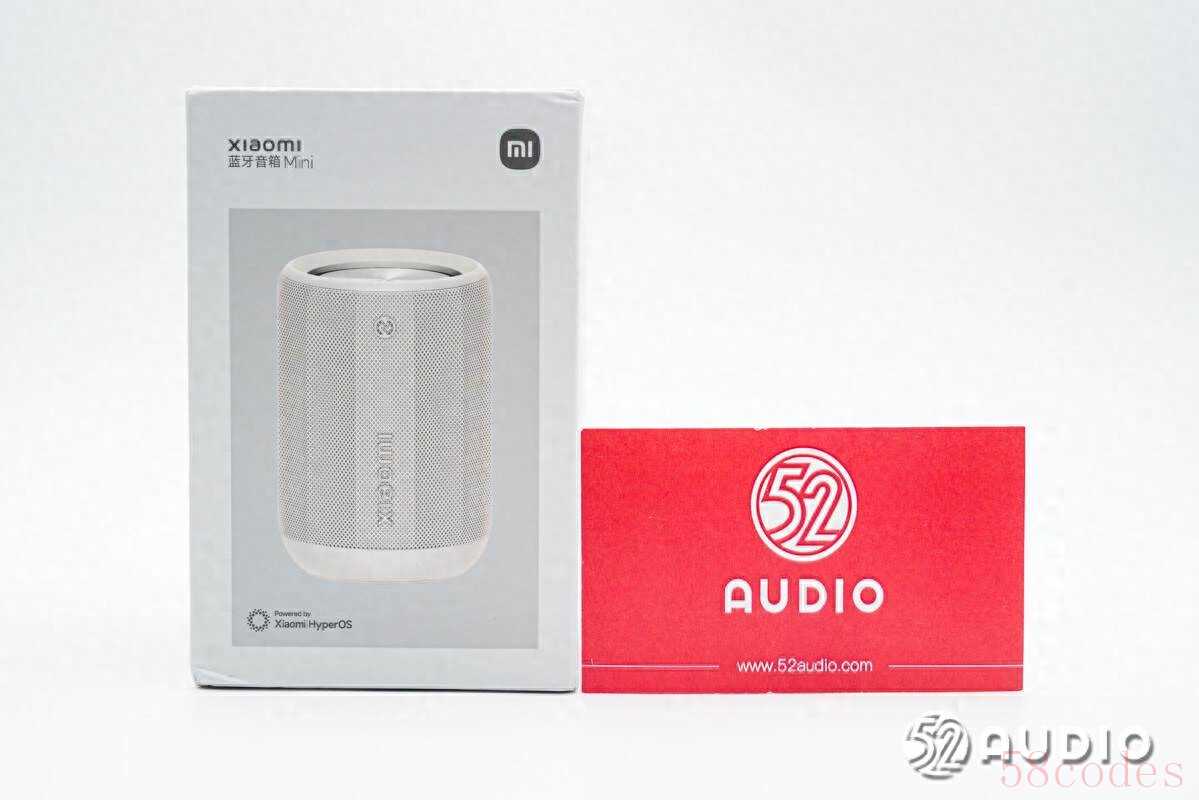

小米蓝牙音箱Mini包装盒设计简约，正面展示产品名称、品牌LOGO，产品外观和Xiaomi HyperOS标志。

包装盒背面介绍了产品的功能特点和参数信息，以及已接入米家的标识。产品功能特点：360°全向出音、环形氛围灯带、IP67防尘防水、多台组合播放、NFC音乐无缝接力、米家智能联动；产品名称：便携蓝牙音箱，产品型号：ASM01A，电池容量：2000mAh(典型值)，防护等级：IP67，输入参数：（USB Type-C）5V-2A，制造商：北京小米电子产品有限公司。

包装盒侧边展示有安装便携绳的产品图。

包装盒另外一侧展示了3个单元的内视图。

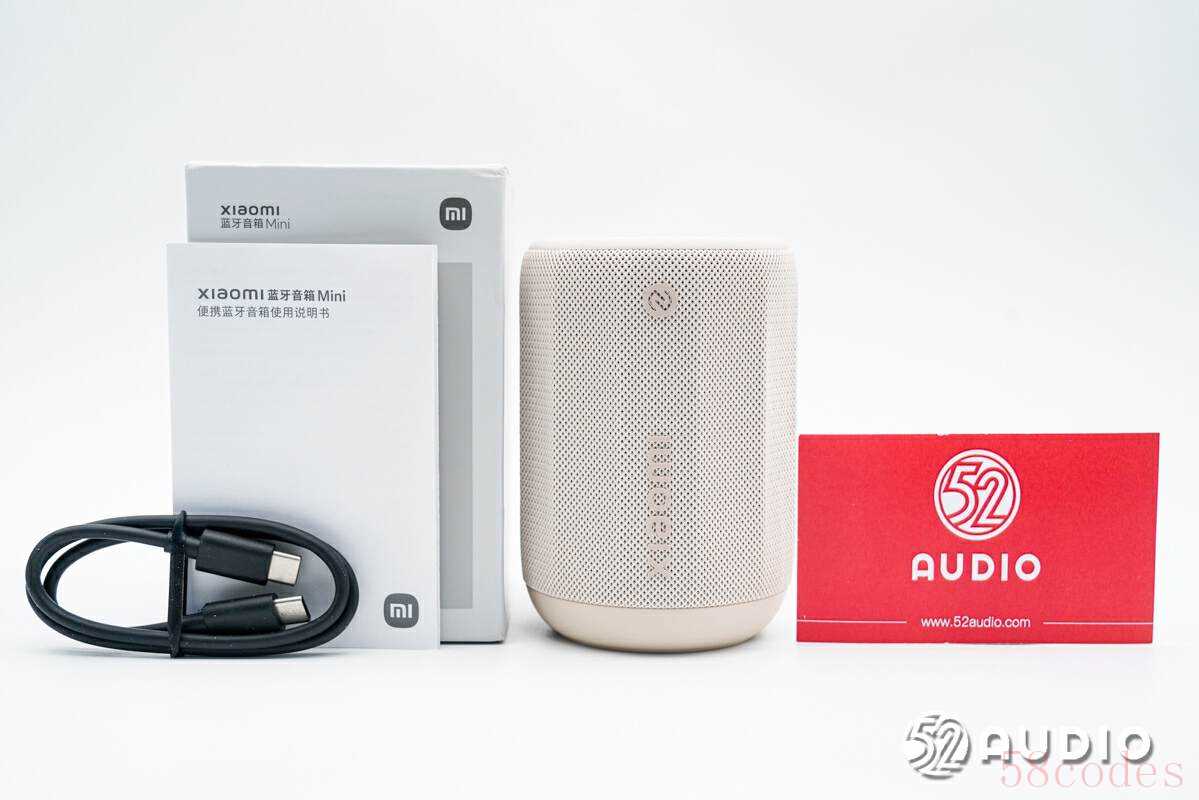

包装盒内部物品有音箱、充电线和使用说明书，此款为浅咖色。

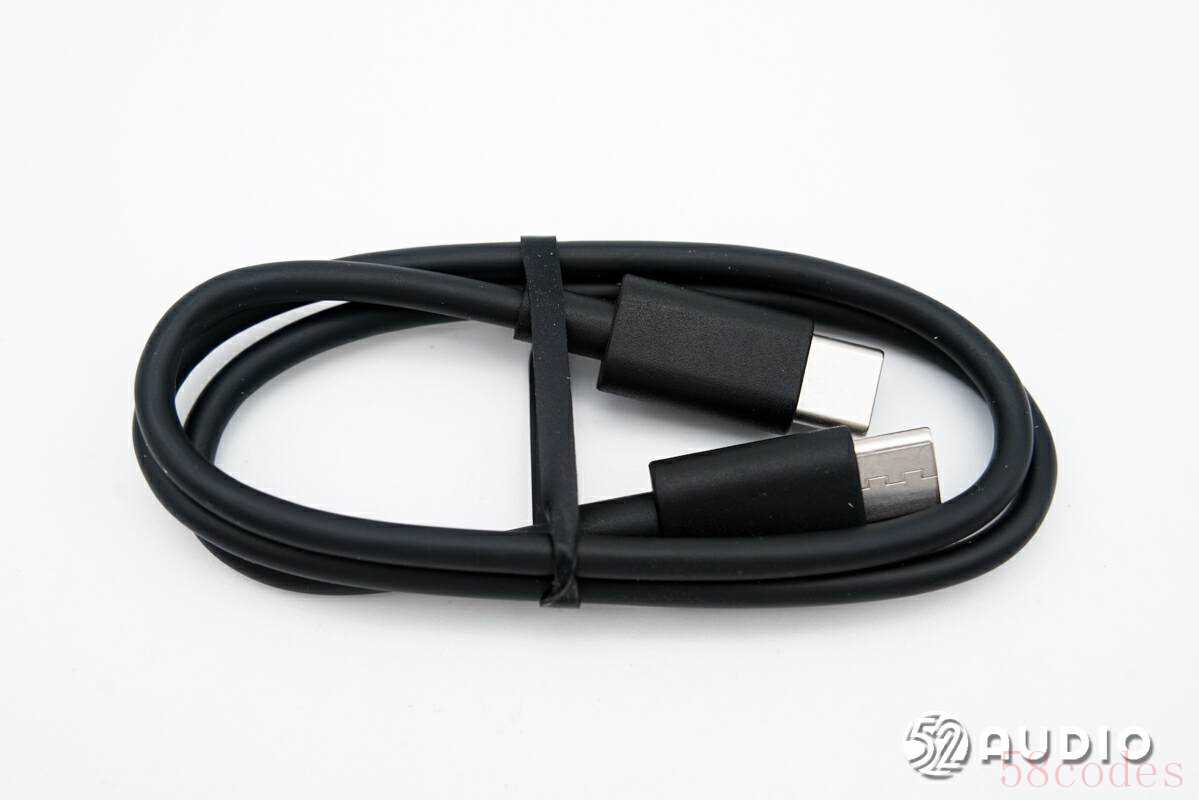

音箱充电线，采用了USB-C to USB-C接口。

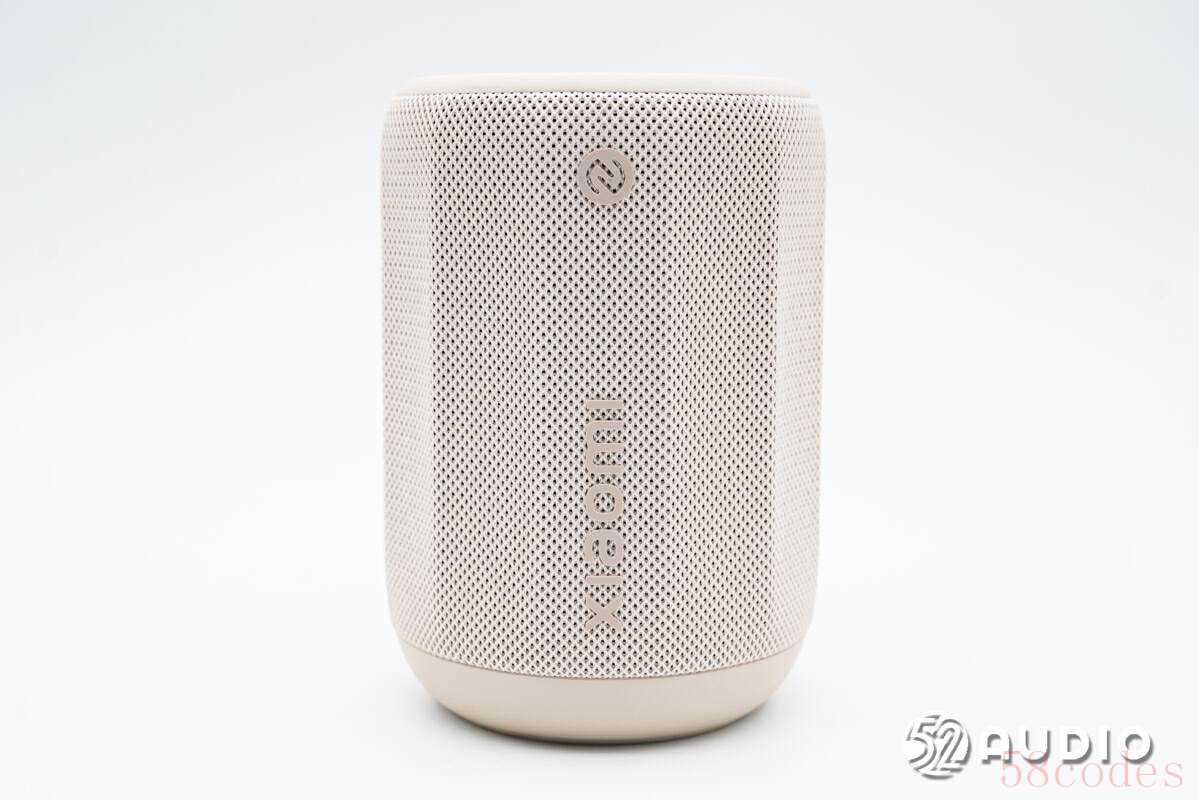

小米蓝牙音箱Mini外观一览，采用12棱柱设计，编织网布包裹，观感时尚简约。机身正面设计品牌LOGO和贴一贴互联标识。

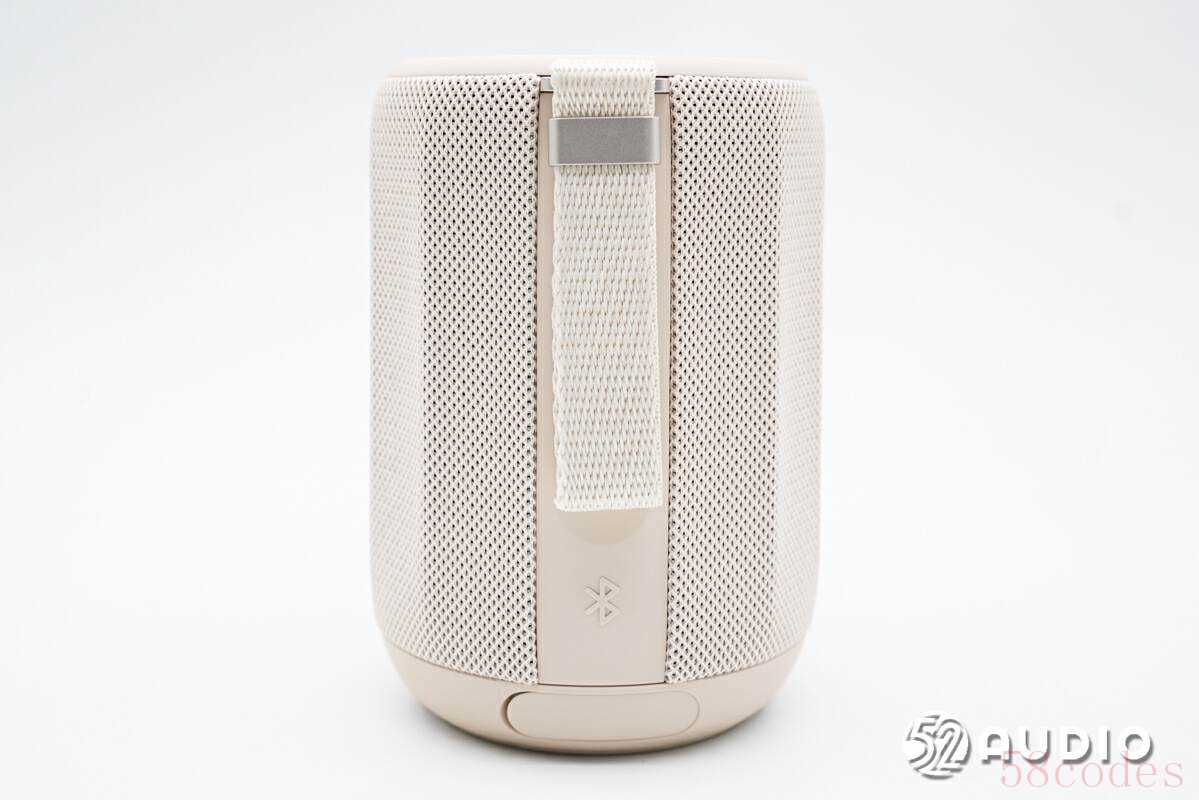

机身背面设置编织便携挂绳。

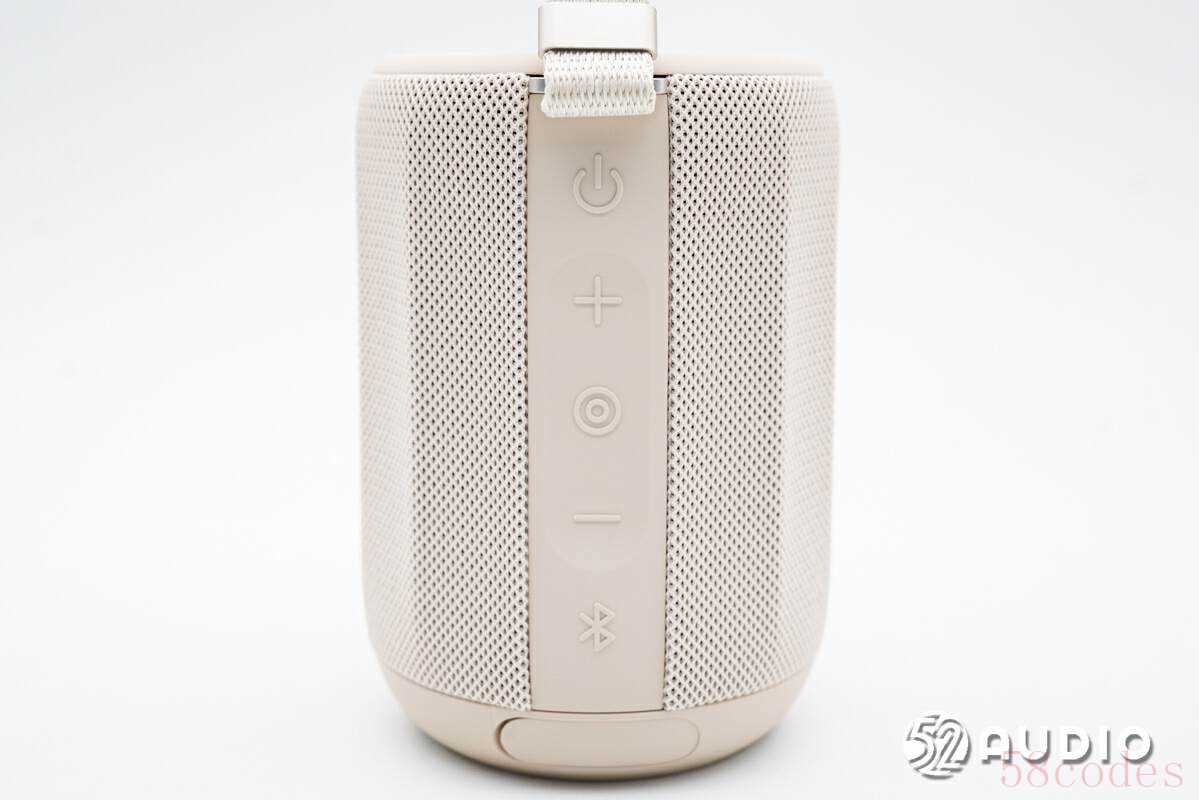

机身骨架上，设置有功能按键，浮雕标识提示作用。

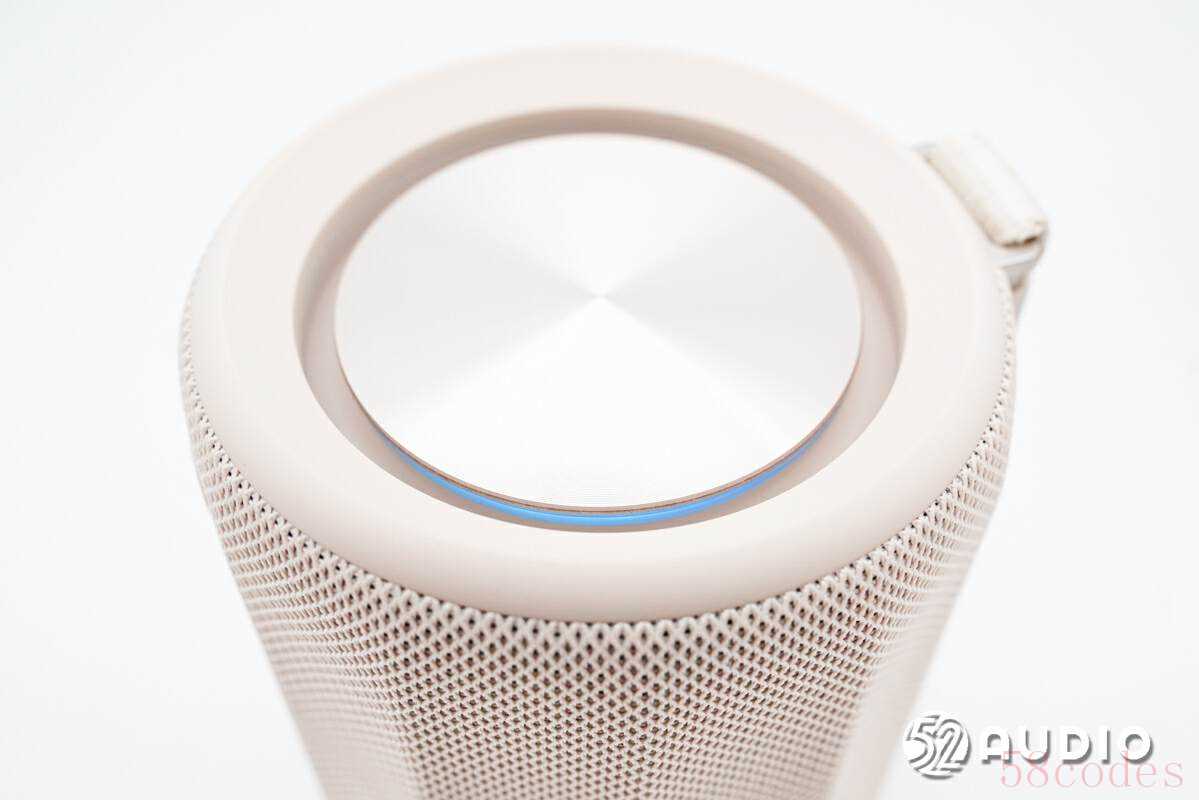

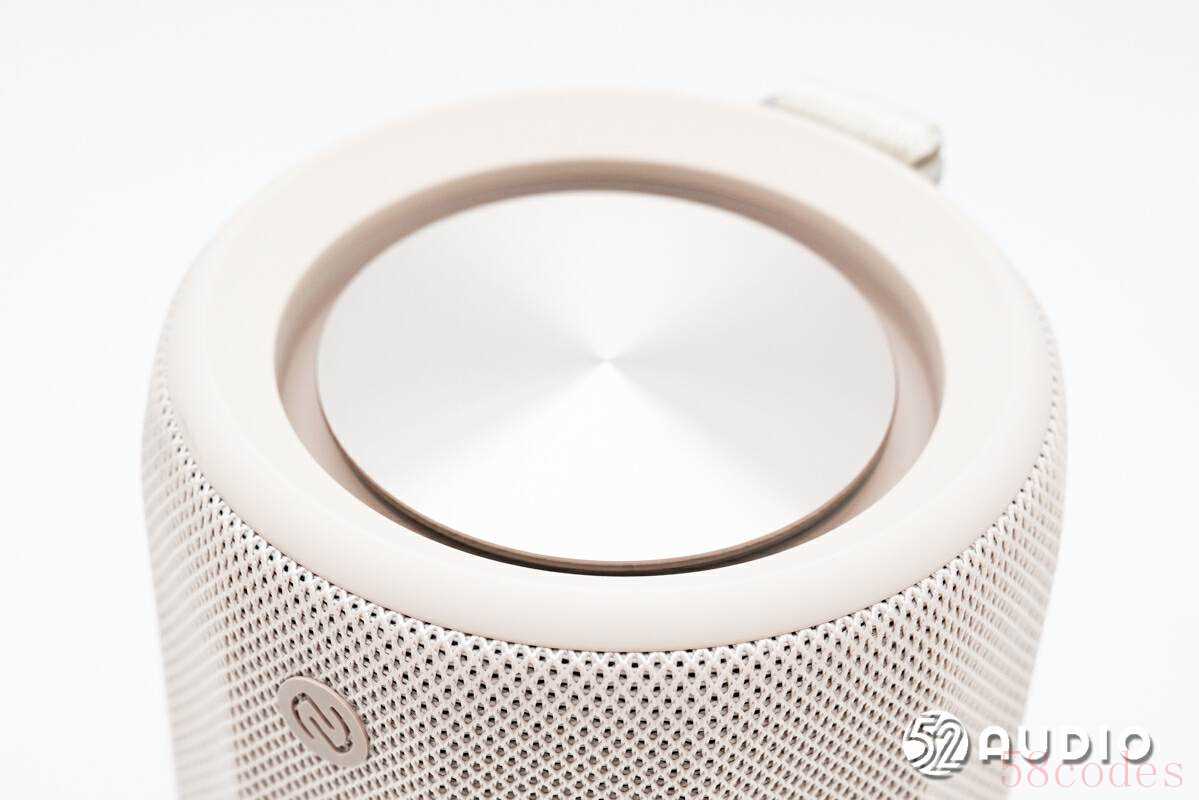

机身顶部设置无源辐射器，CD纹理金属盖板装饰；盖板下方设置有环形炫彩氛围灯。

炫彩氛围灯效果展示。

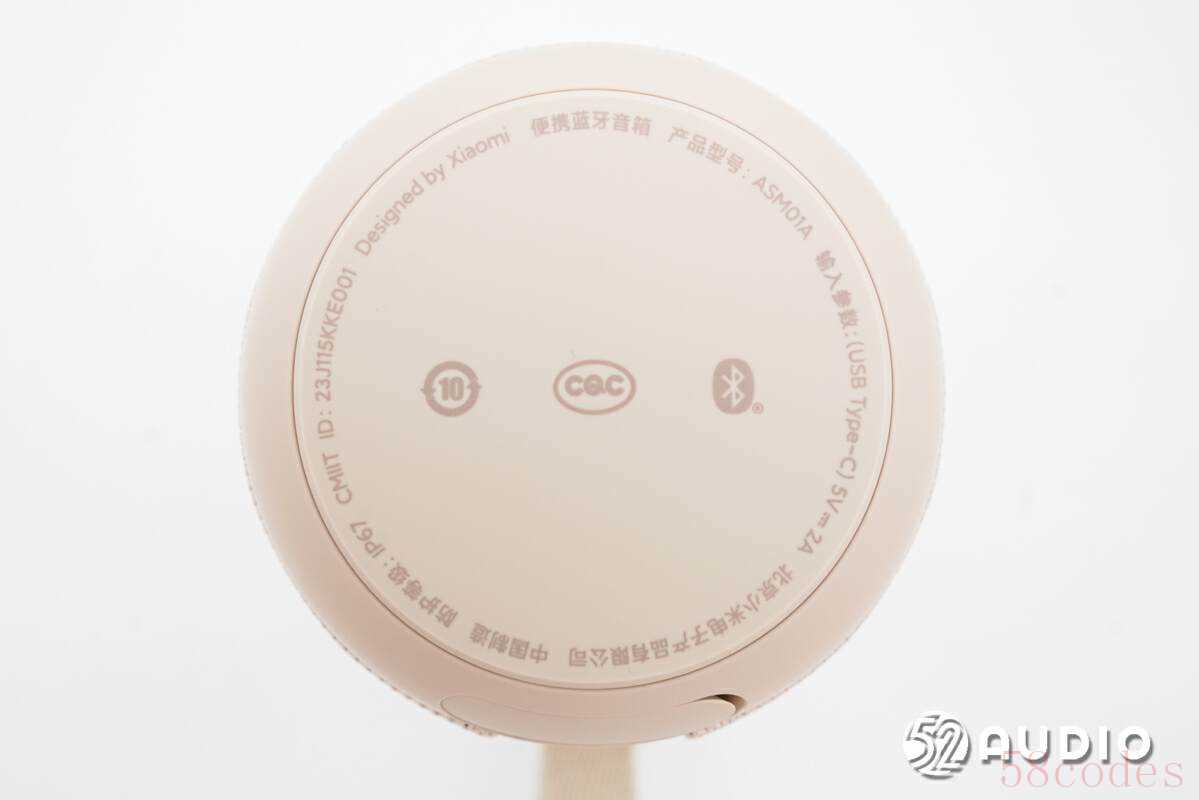

机身底部贴有减震软胶，丝印产品信息，与外部包装盒一致。

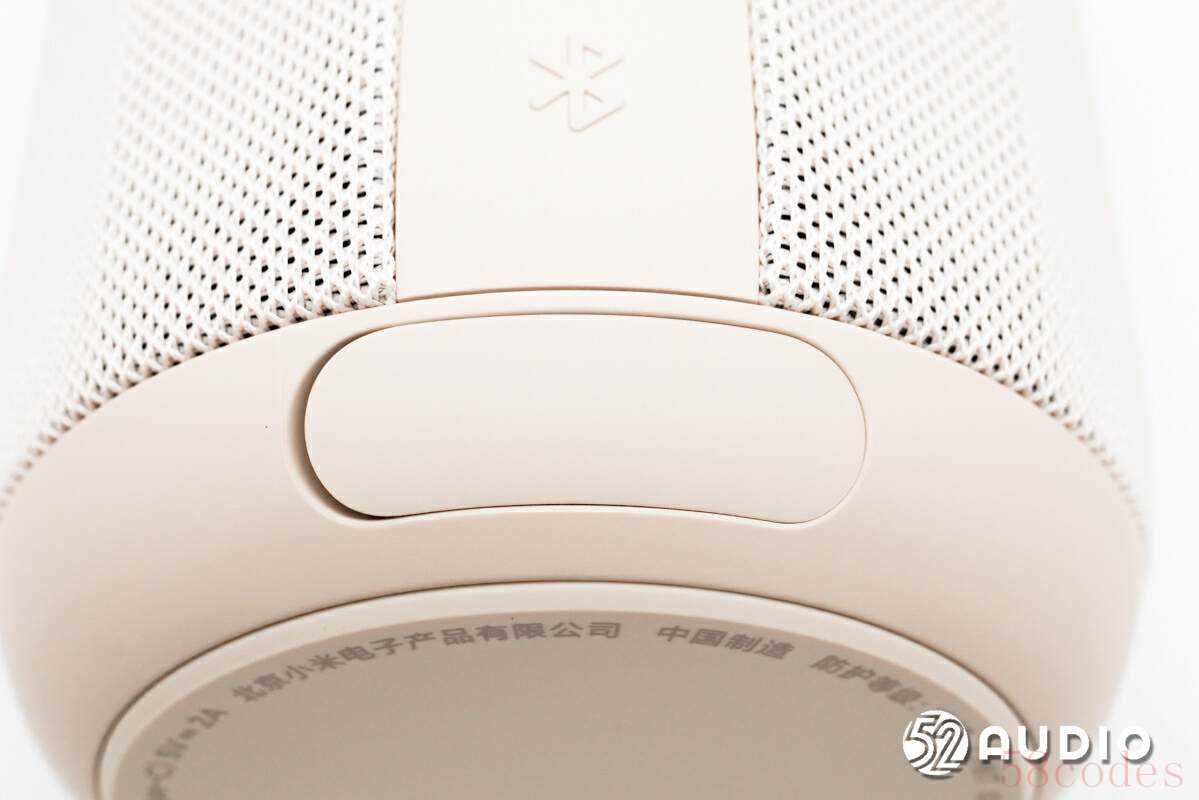

音箱底座上设置充电接口，通过防尘塞覆盖。

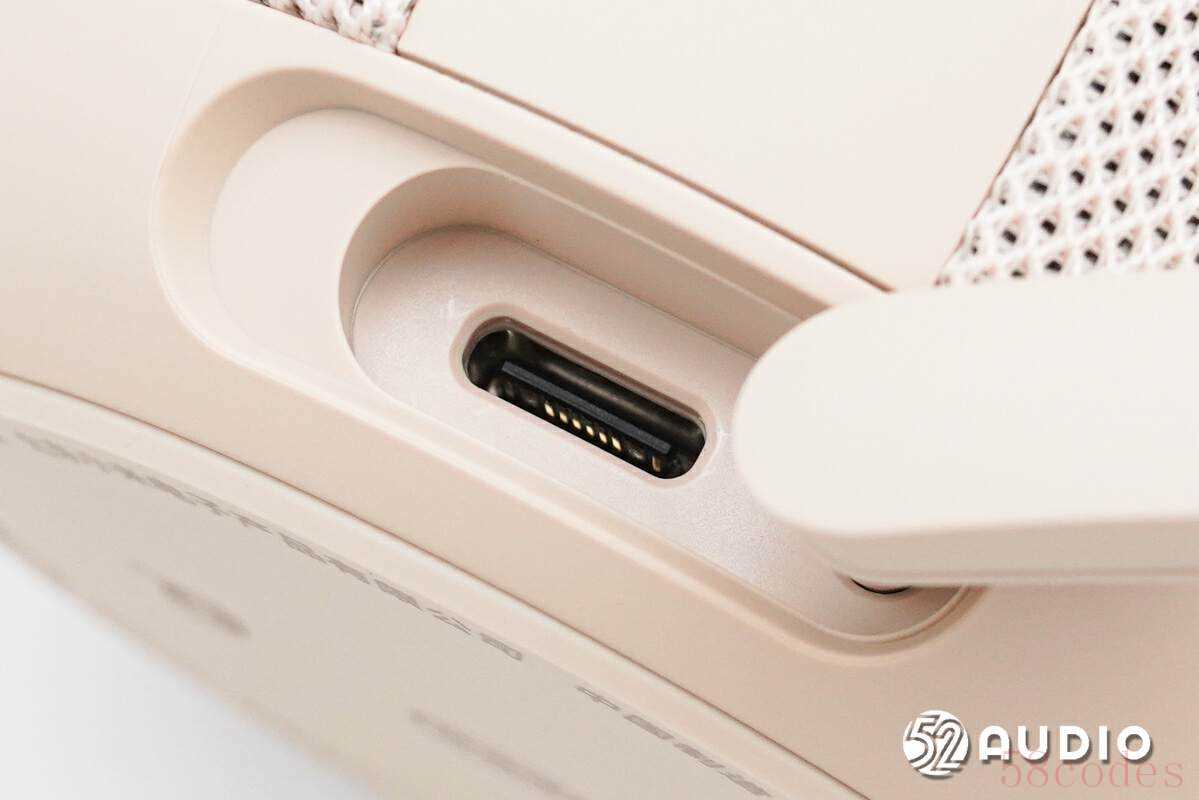

取掉防尘塞，Type-C充电接口特写。

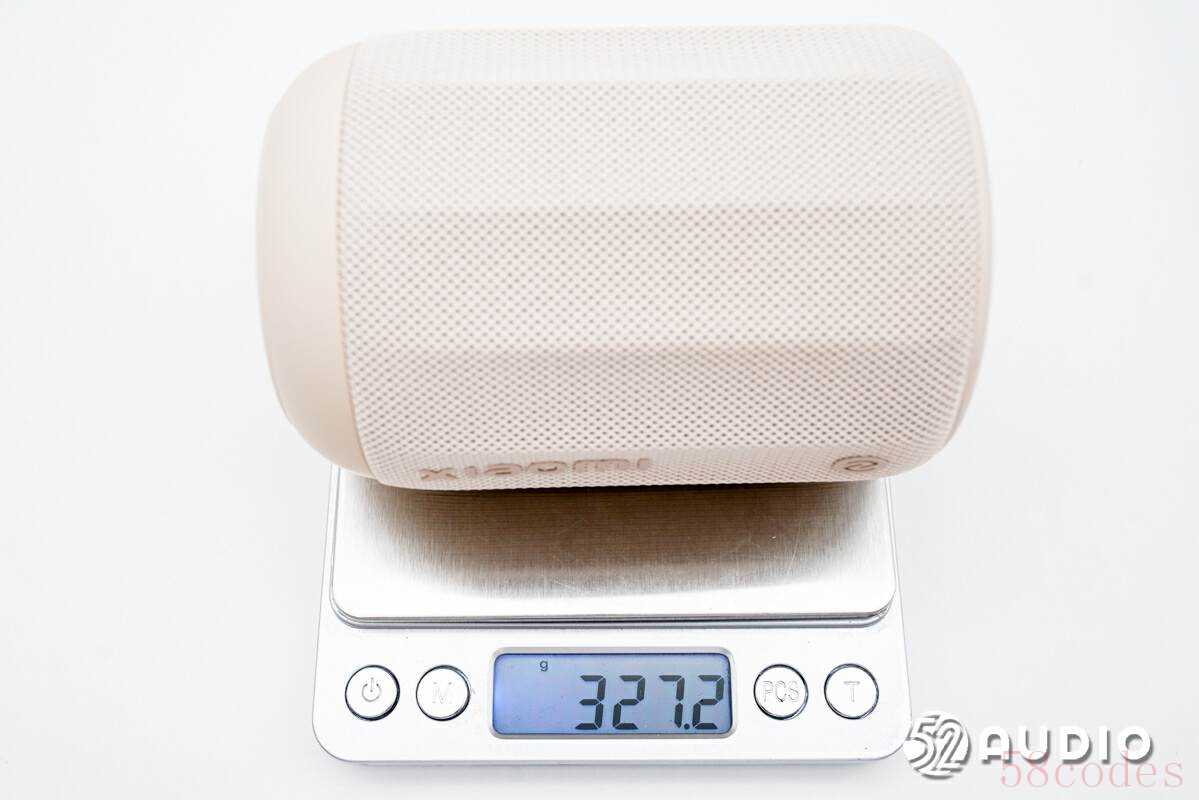

经我爱音频网实测，Xiaomi小米蓝牙音箱Mini重量约为327.2g，体积轻盈便携。

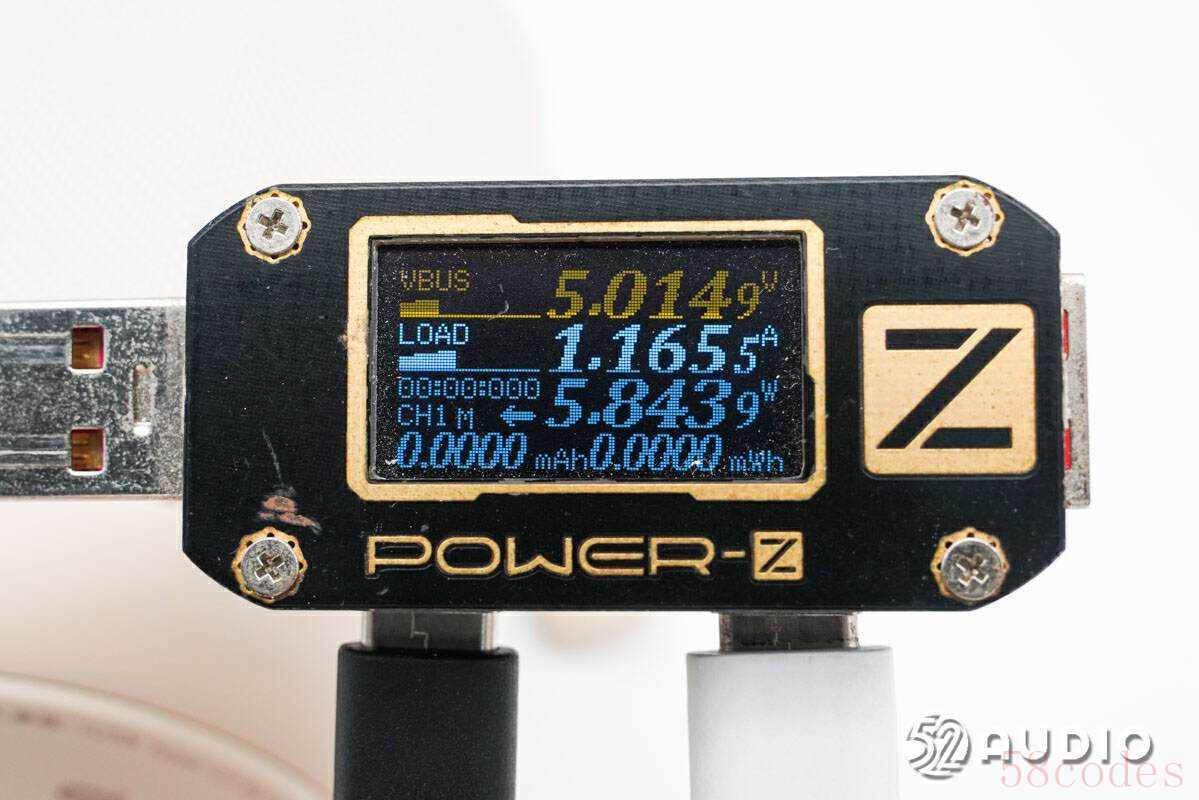

我爱音频网采用ChargerLAB POWER-Z KM001便携式电源测试仪对Xiaomi小米蓝牙音箱Mini进行充电测试，输入功率约为5.84W。

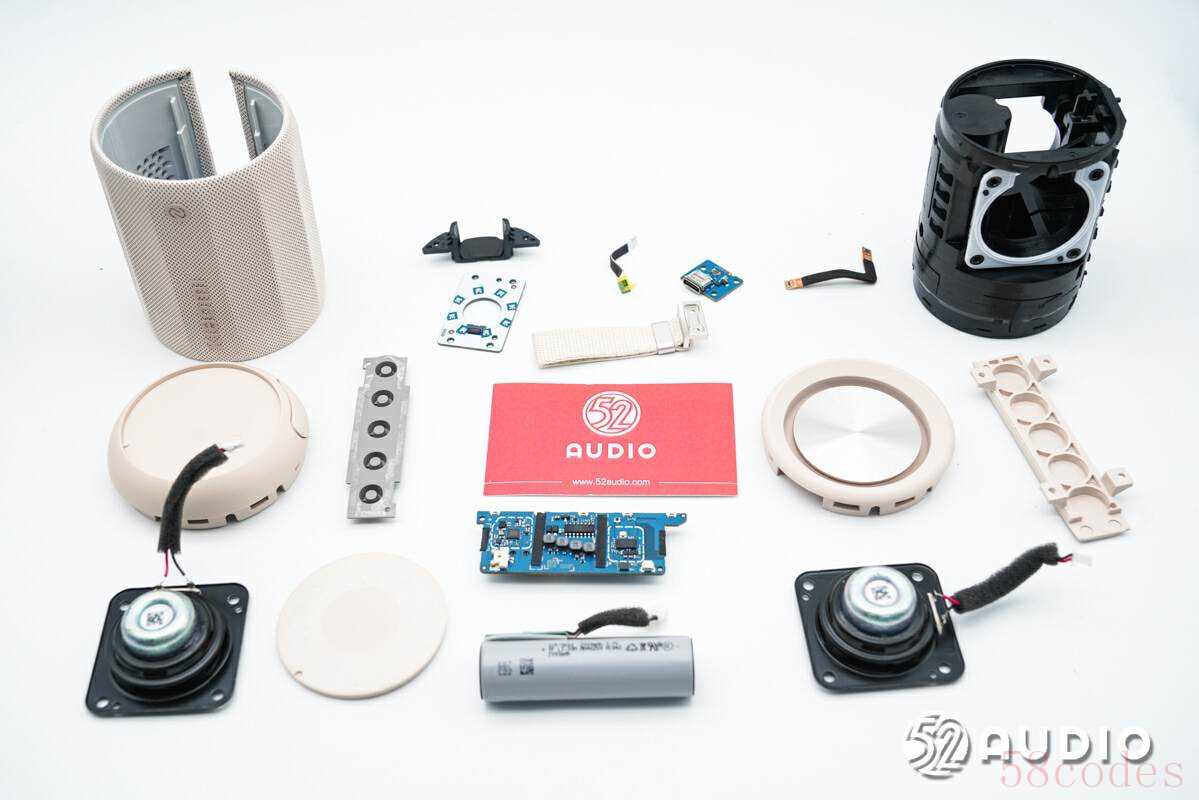

二、Xiaomi小米蓝牙音箱Mini拆解

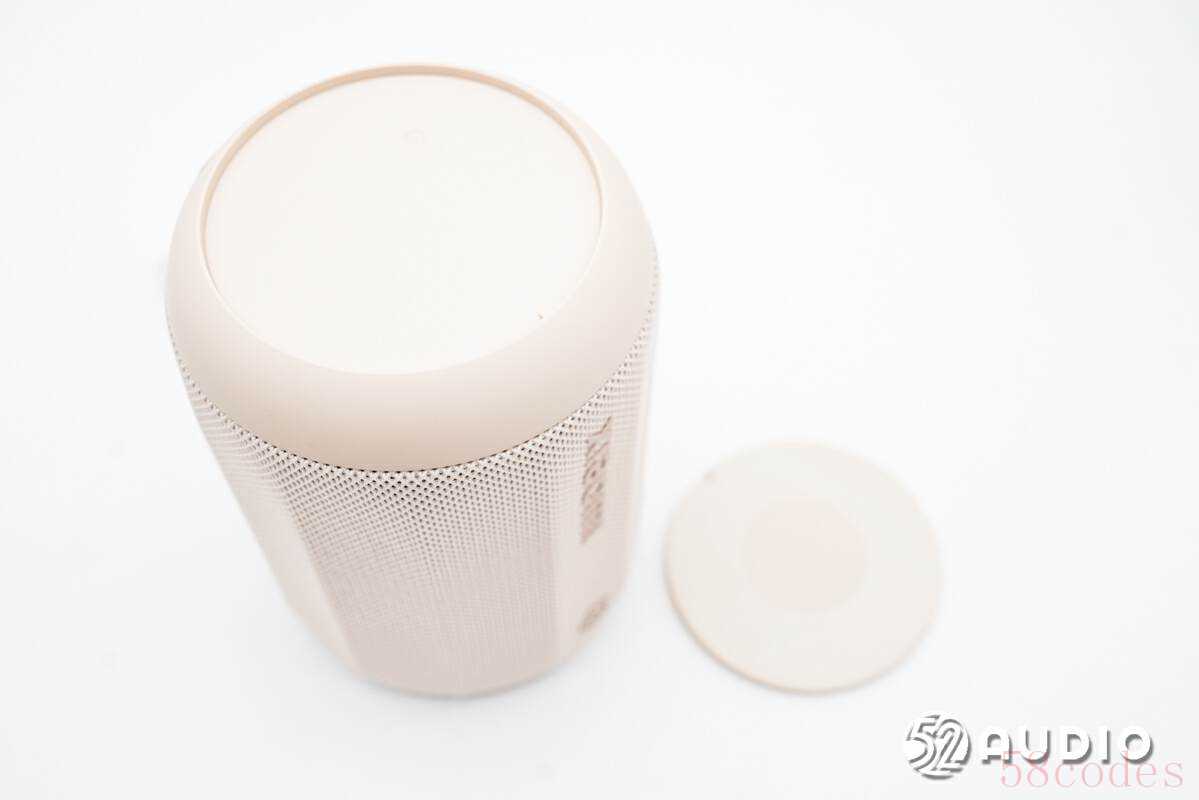

撕掉底部缓冲垫，下方没有固定螺丝。

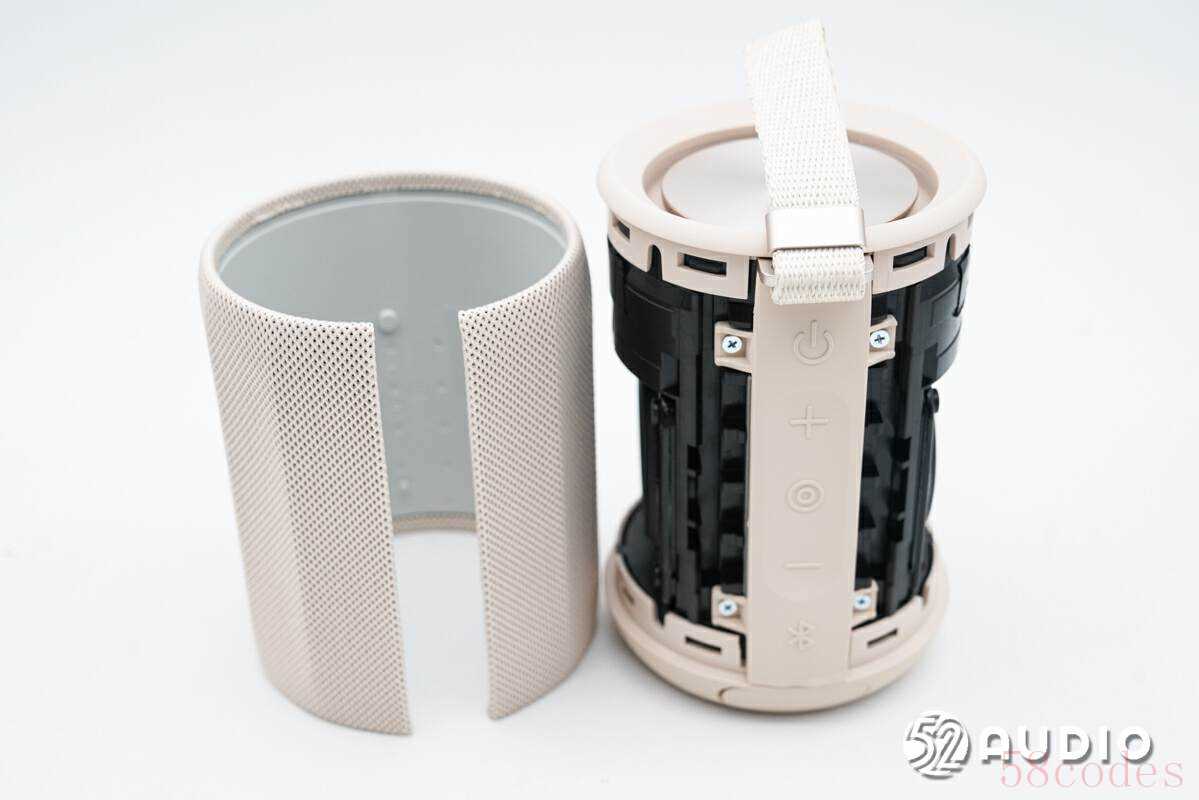

拆卡扣式固定的音箱外壳。

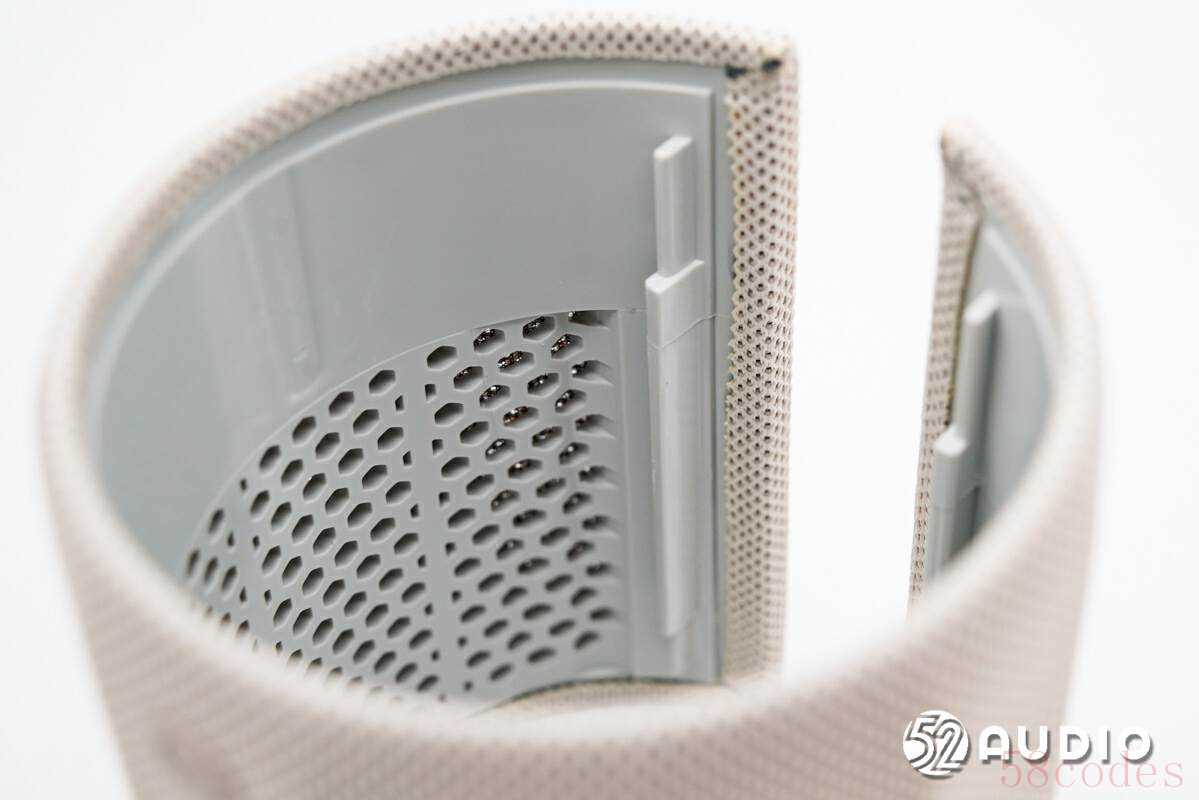

外壳内侧结构特写，两侧设置有蜂窝状的扬声器出音孔。

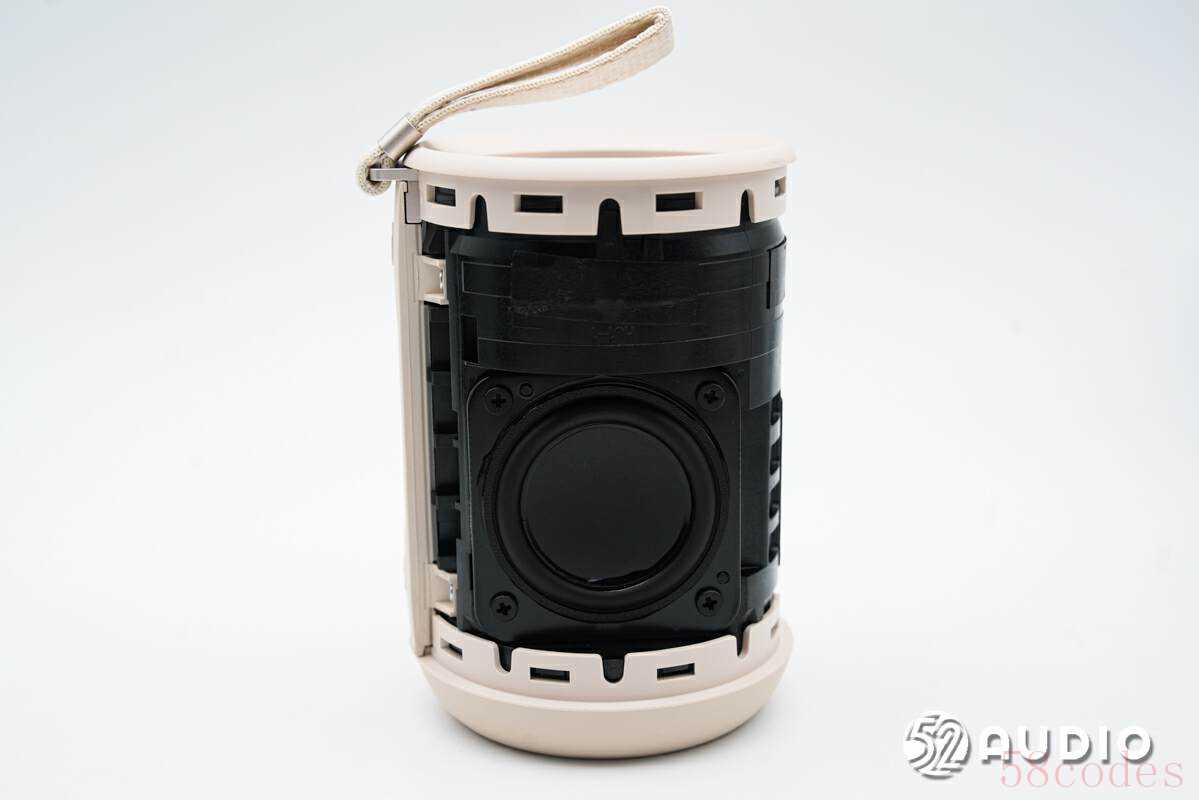

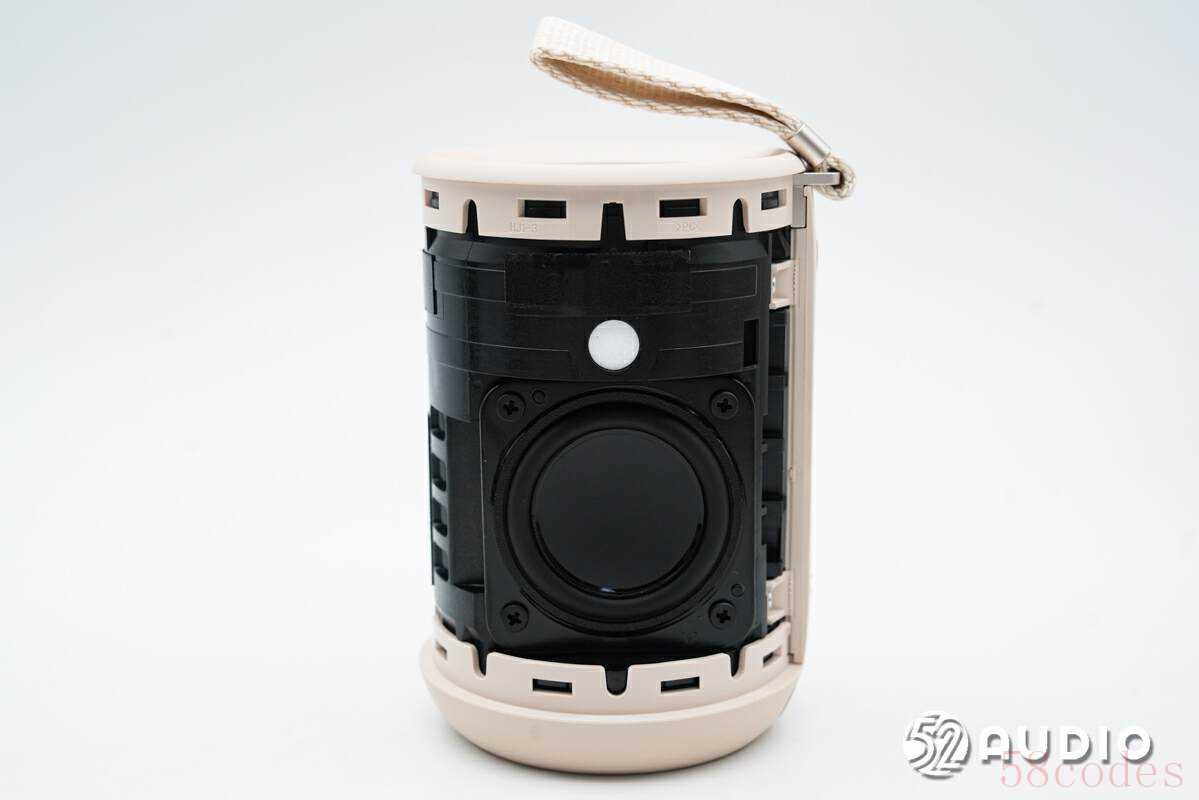

内部腔体一侧结构一览，固定有全频喇叭单元。

另外一侧设置有一个对称式全频喇叭。

取掉机身背部功能按键的键帽结构，机身上还设置有一层橡胶垫。

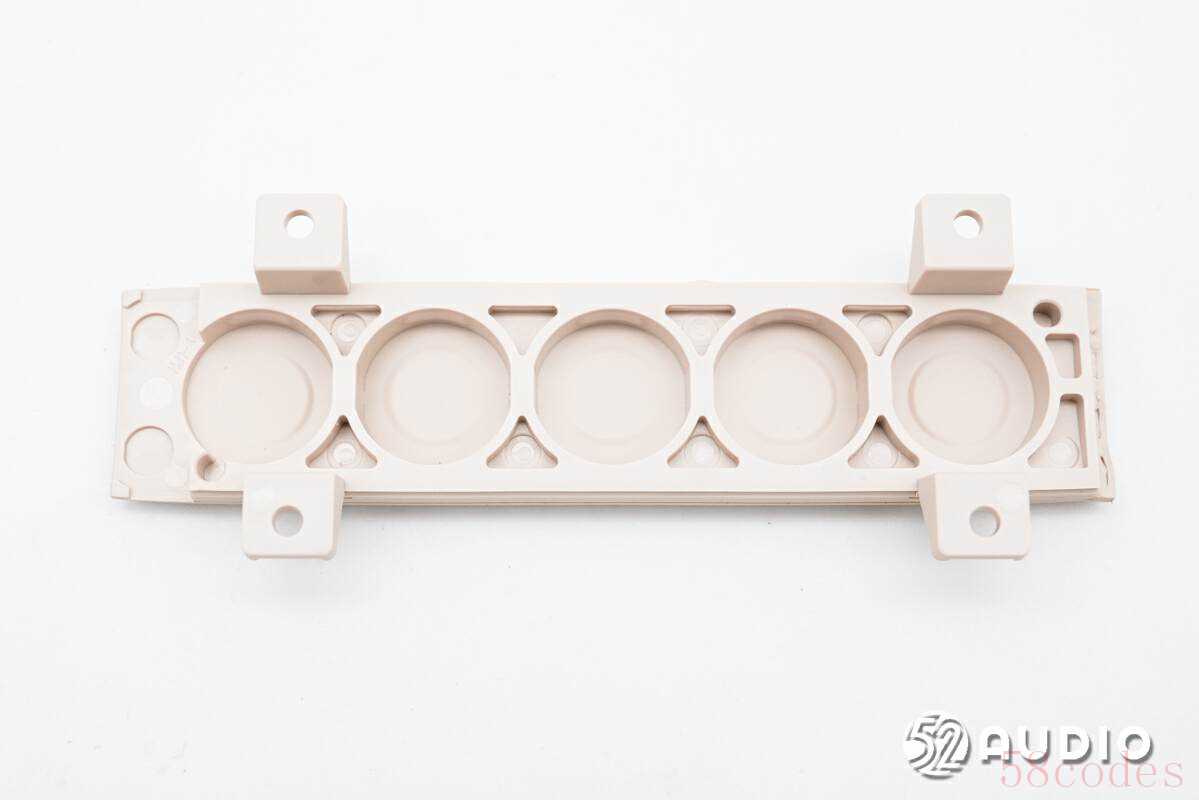

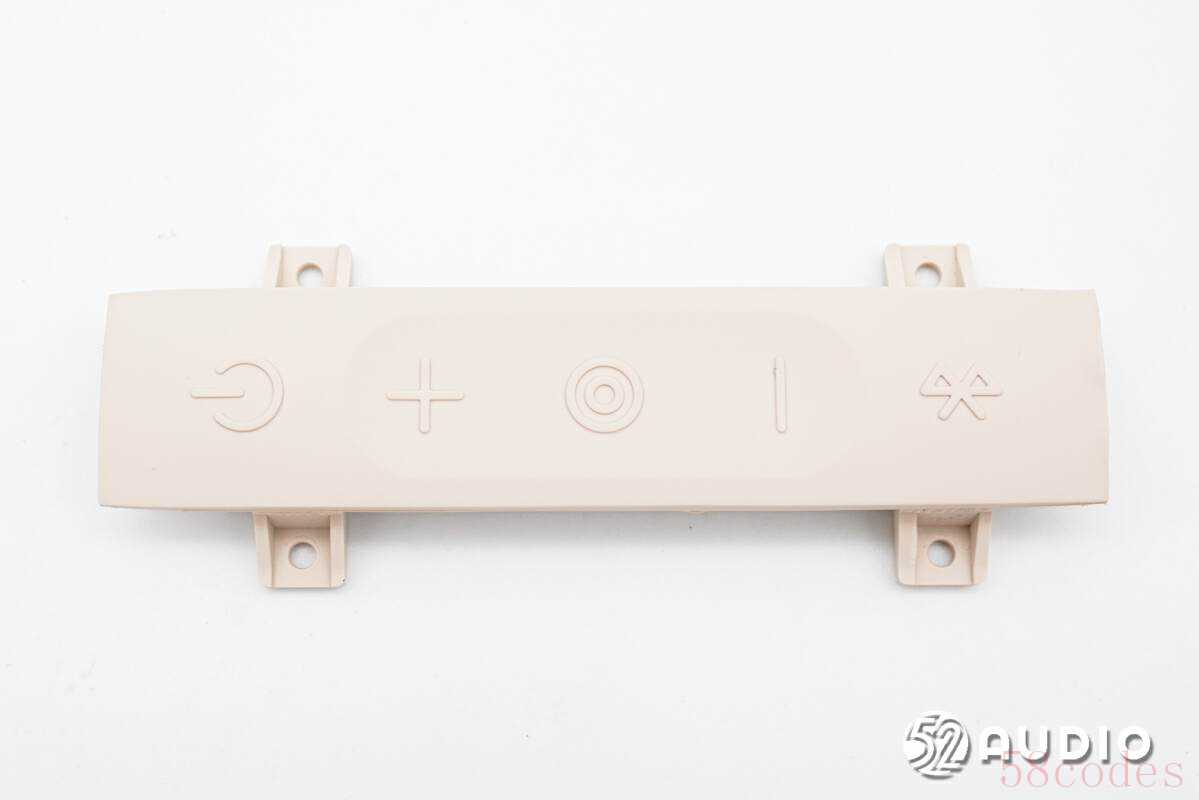

键帽结构一览，塑料支架上层覆盖橡胶垫。

键帽结构另外一侧特写，按键位置镂空。

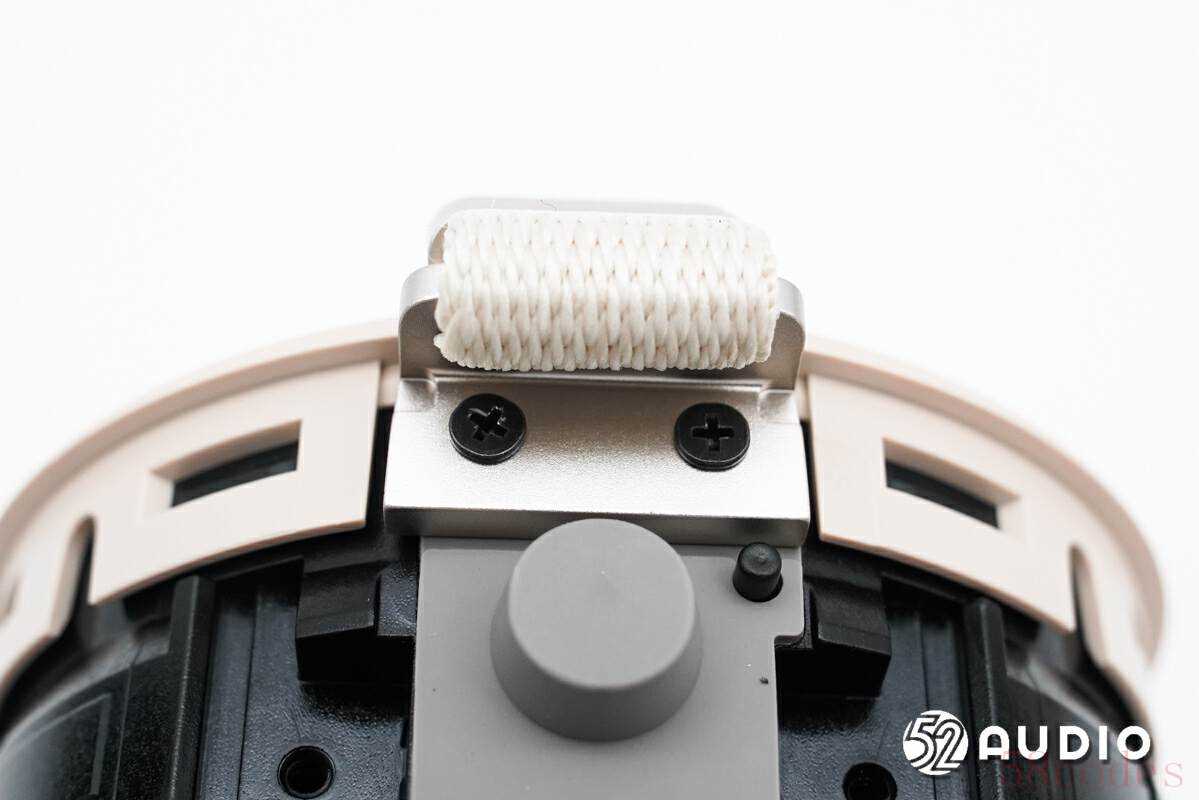

挂绳孔结构特写，通过螺丝固定。

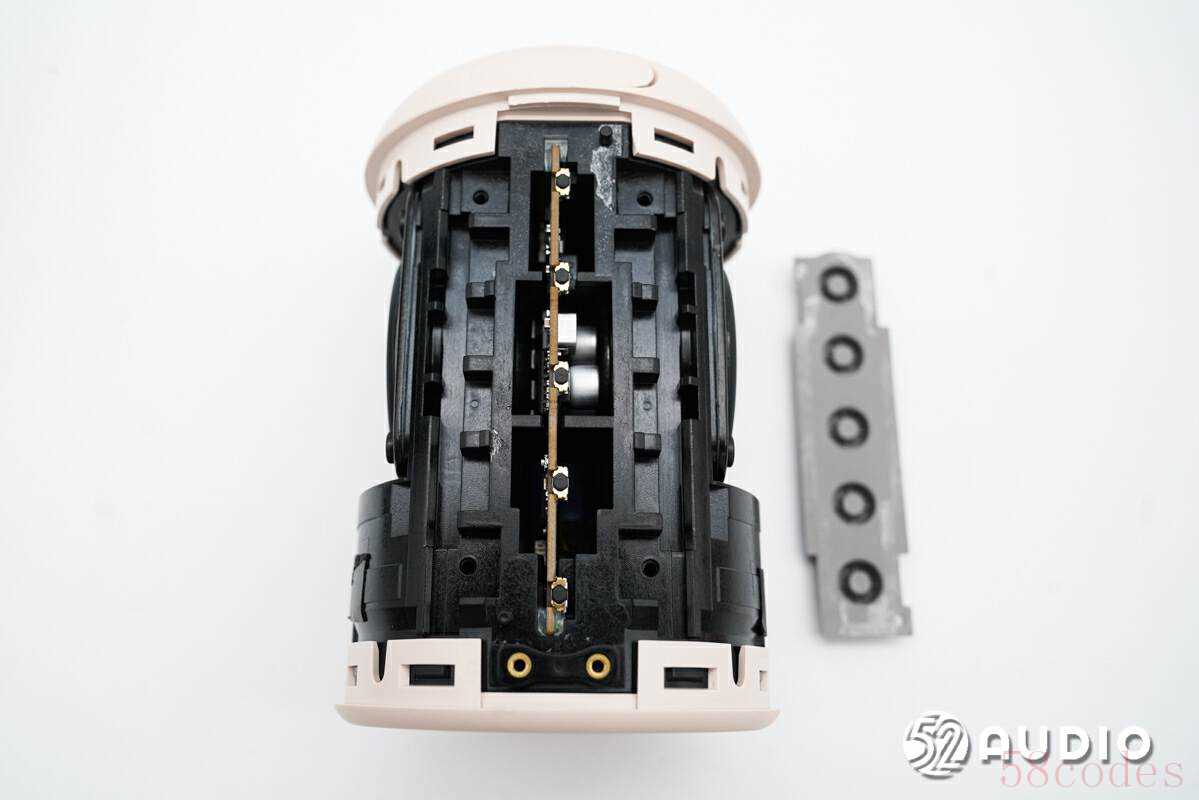

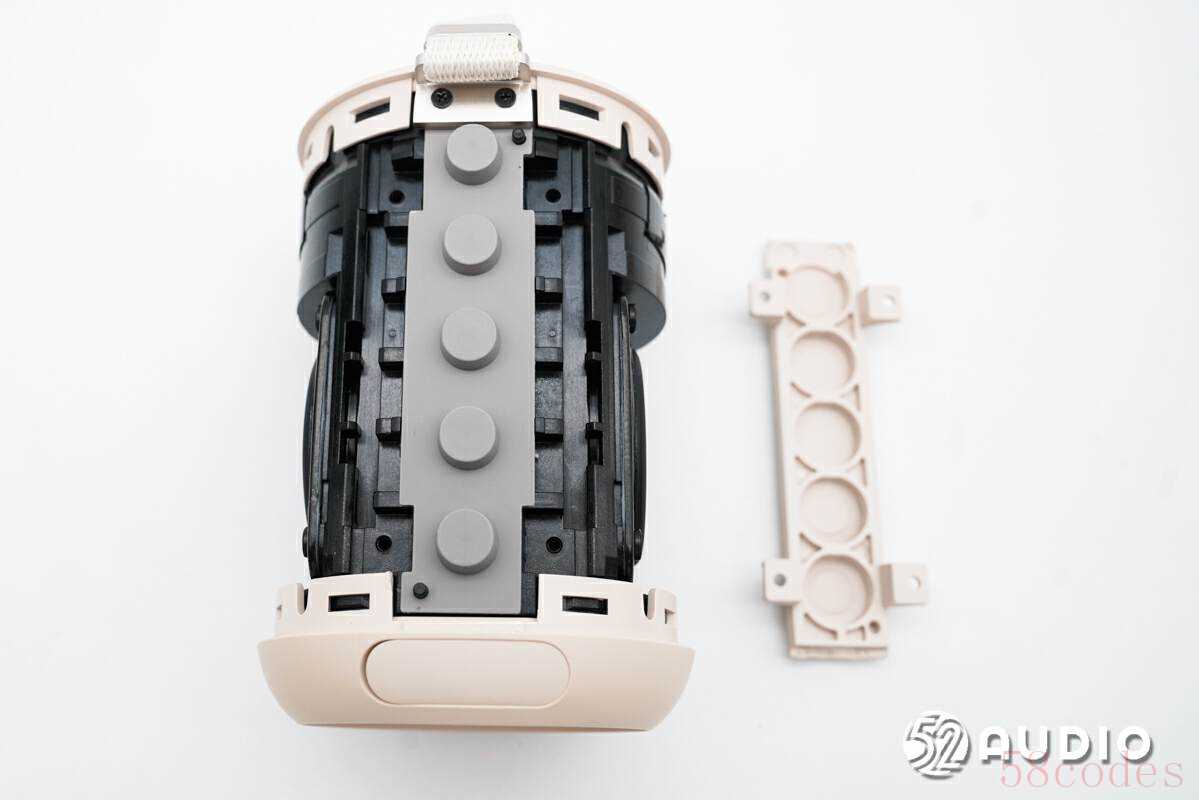

拆卸掉挂绳孔结构和橡胶垫。

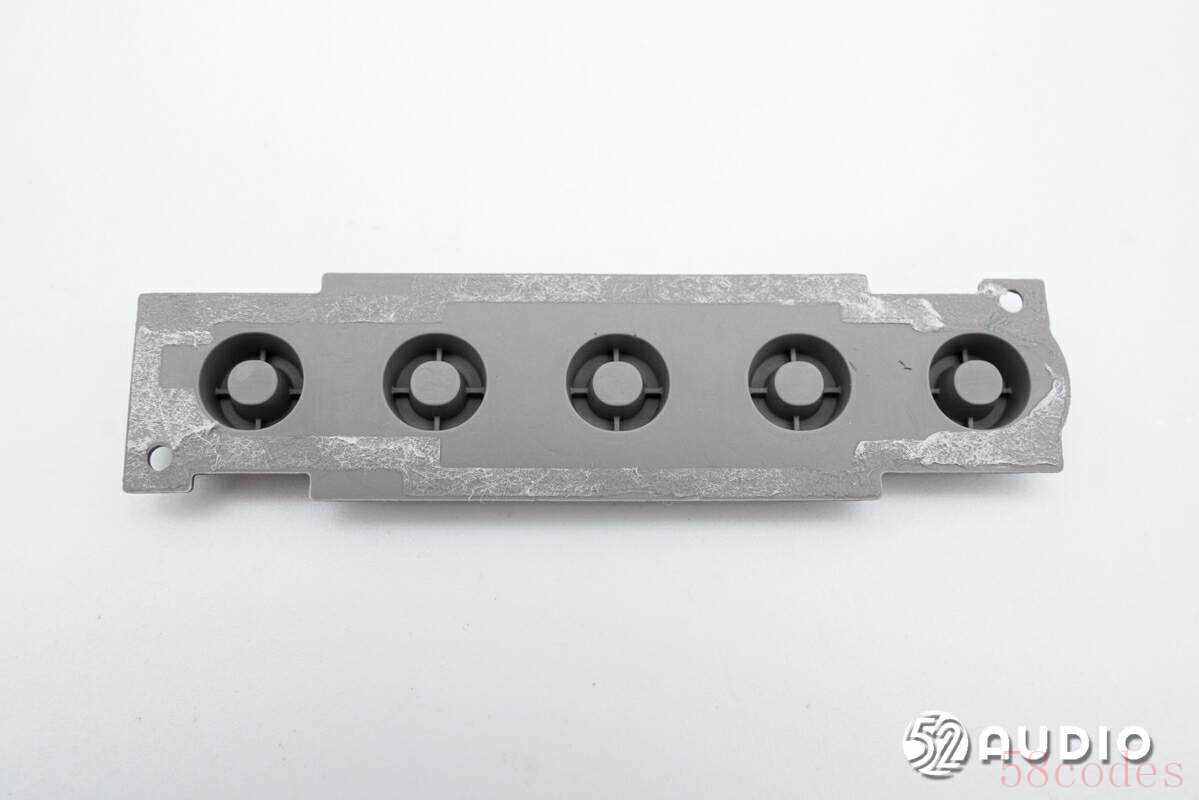

橡胶垫内侧结构一览，对应到主板上的功能按键。

拆掉音箱顶部盖板。

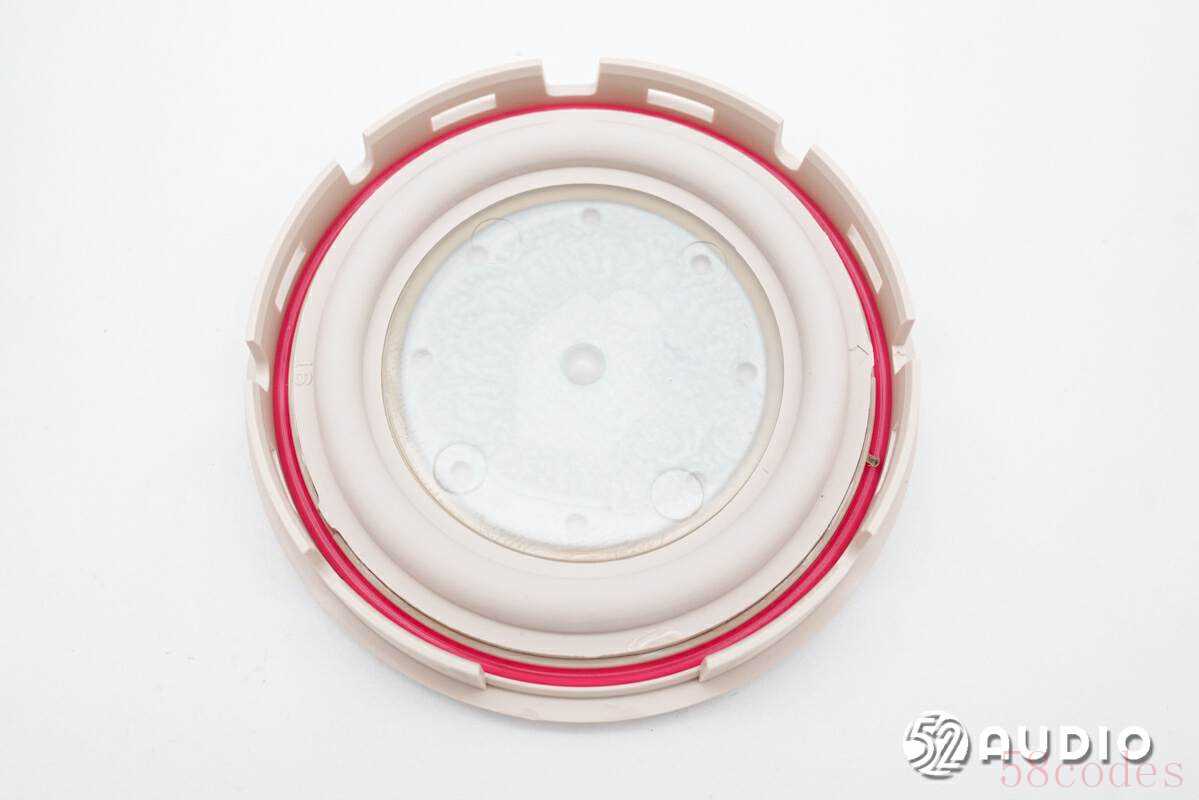

盖板内侧特写，为无源辐射器，边缘设置防尘防水橡胶圈。

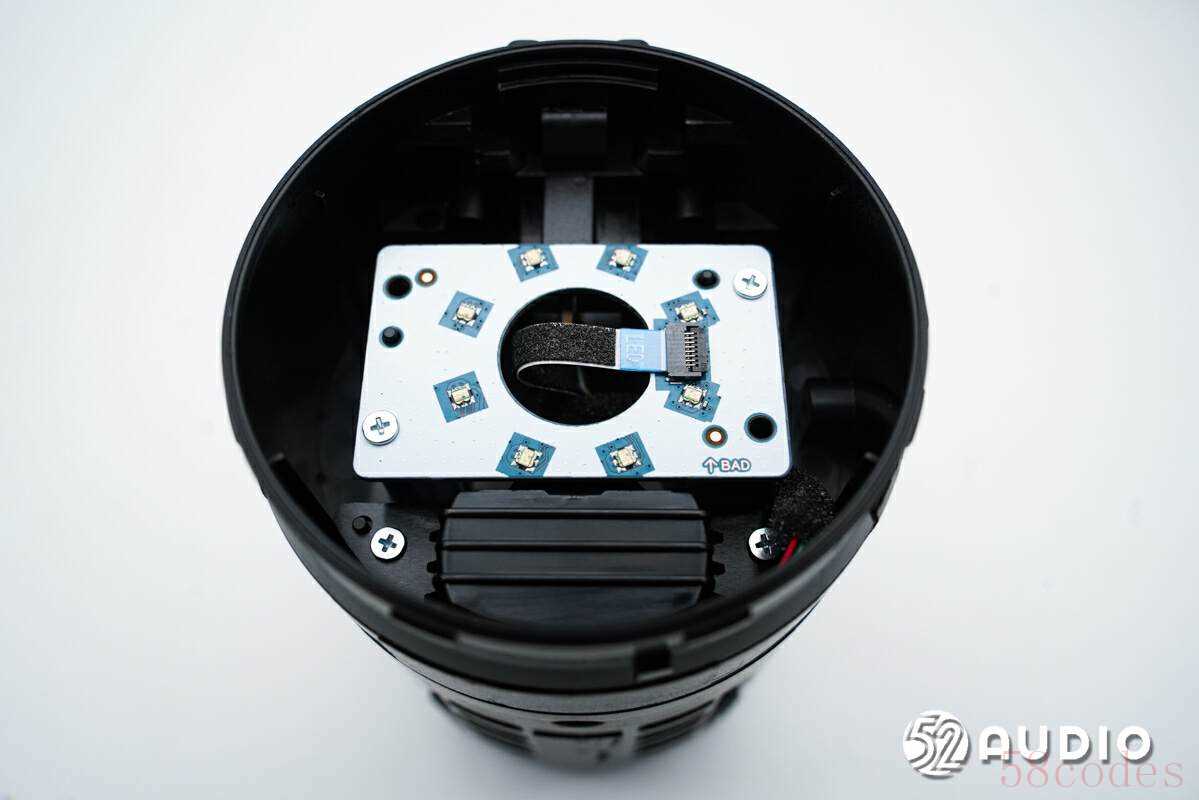

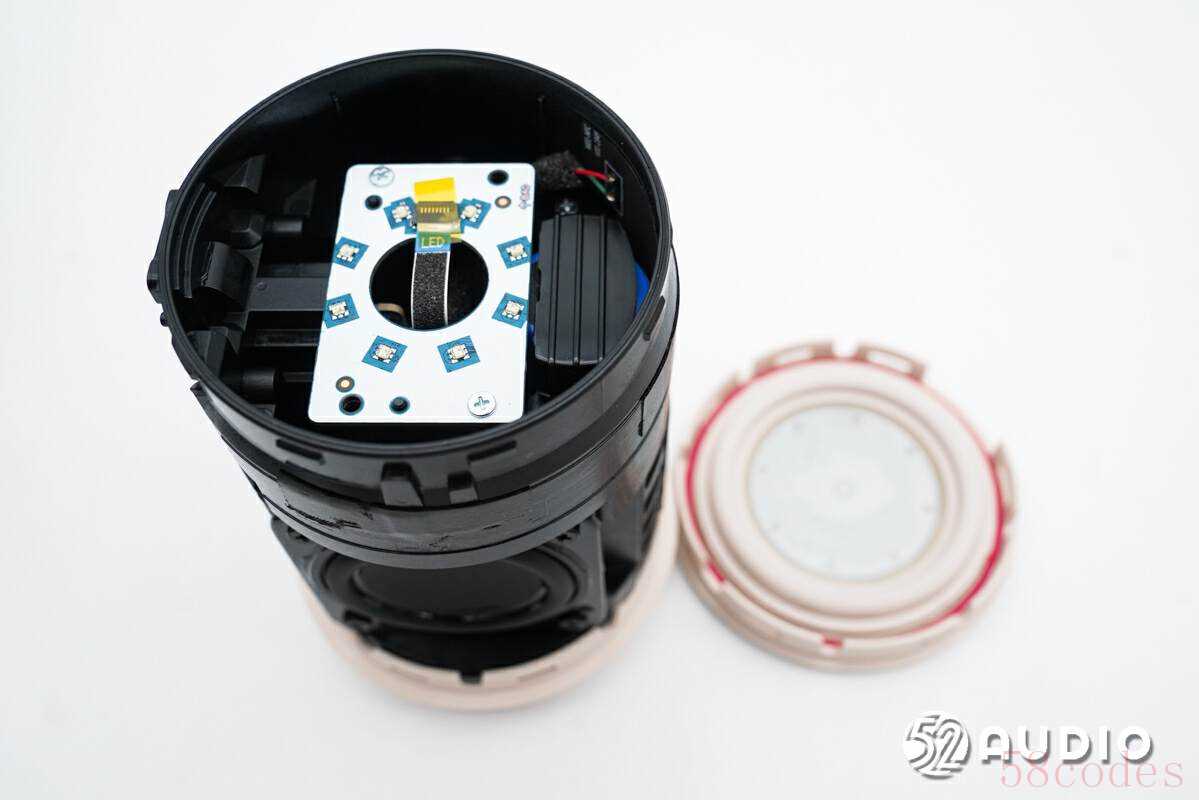

腔体内部结构一览，顶部通过螺丝固定炫彩氛围灯小板。

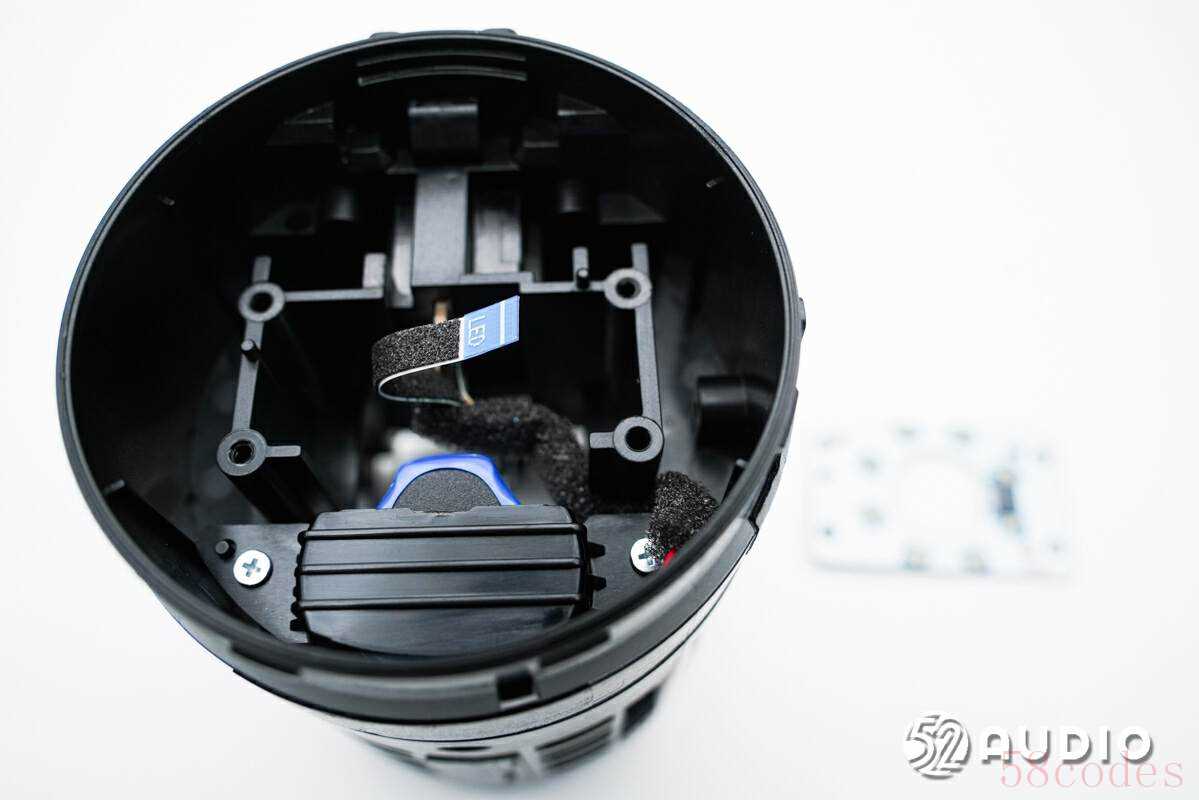

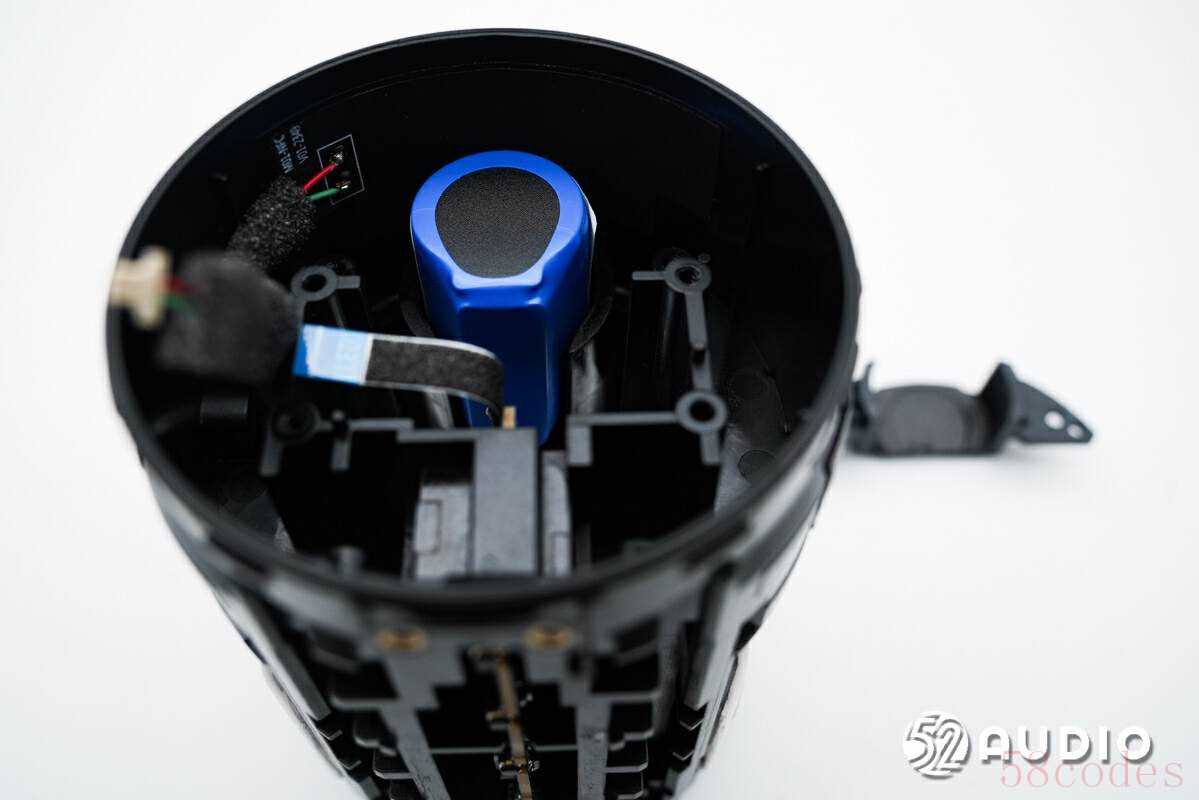

取出小板，腔体内部结构一览。

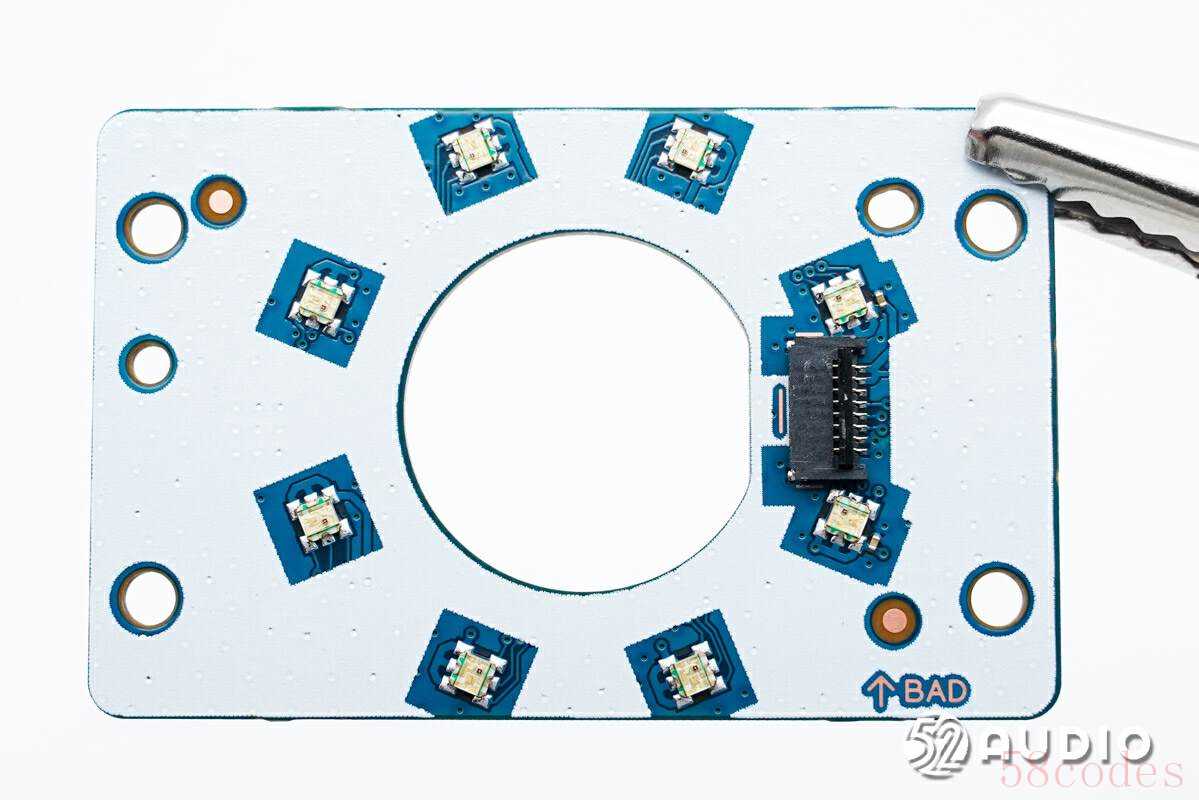

氛围灯小板一侧电路一览，设置有8颗LED灯珠，用于为环形炫彩氛围灯提供光源。

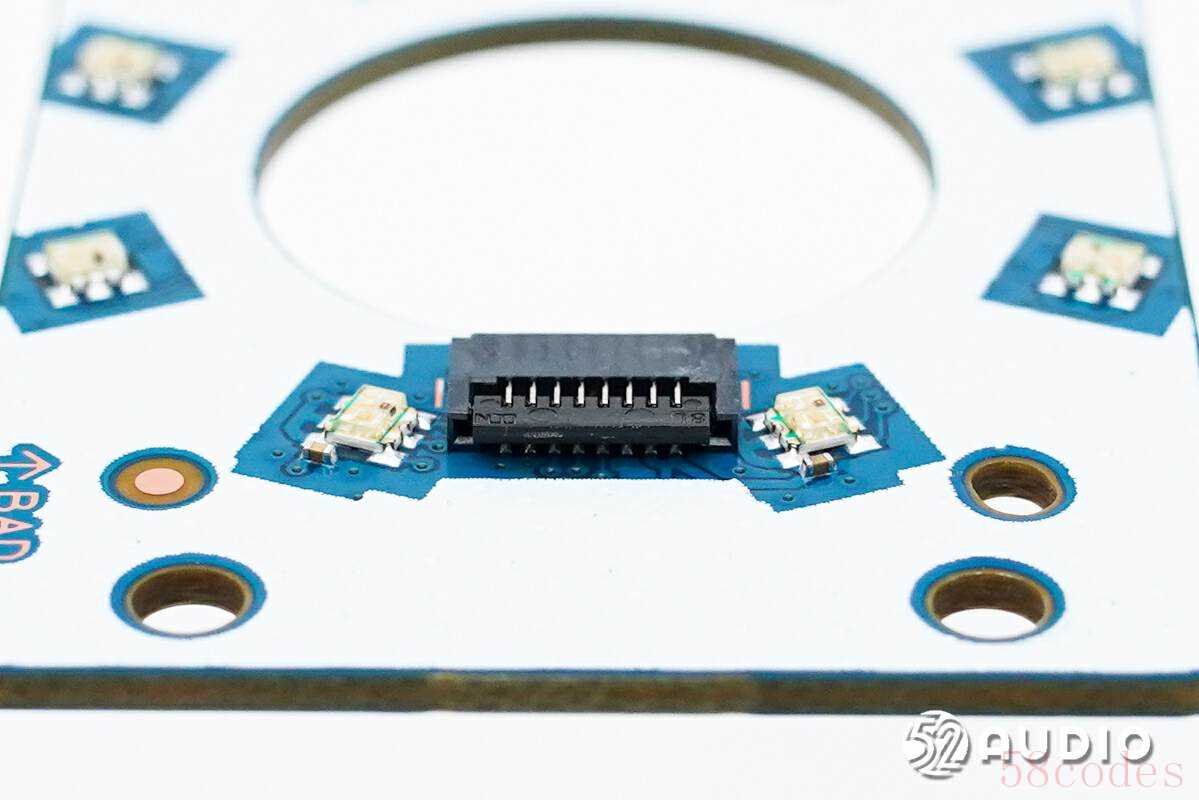

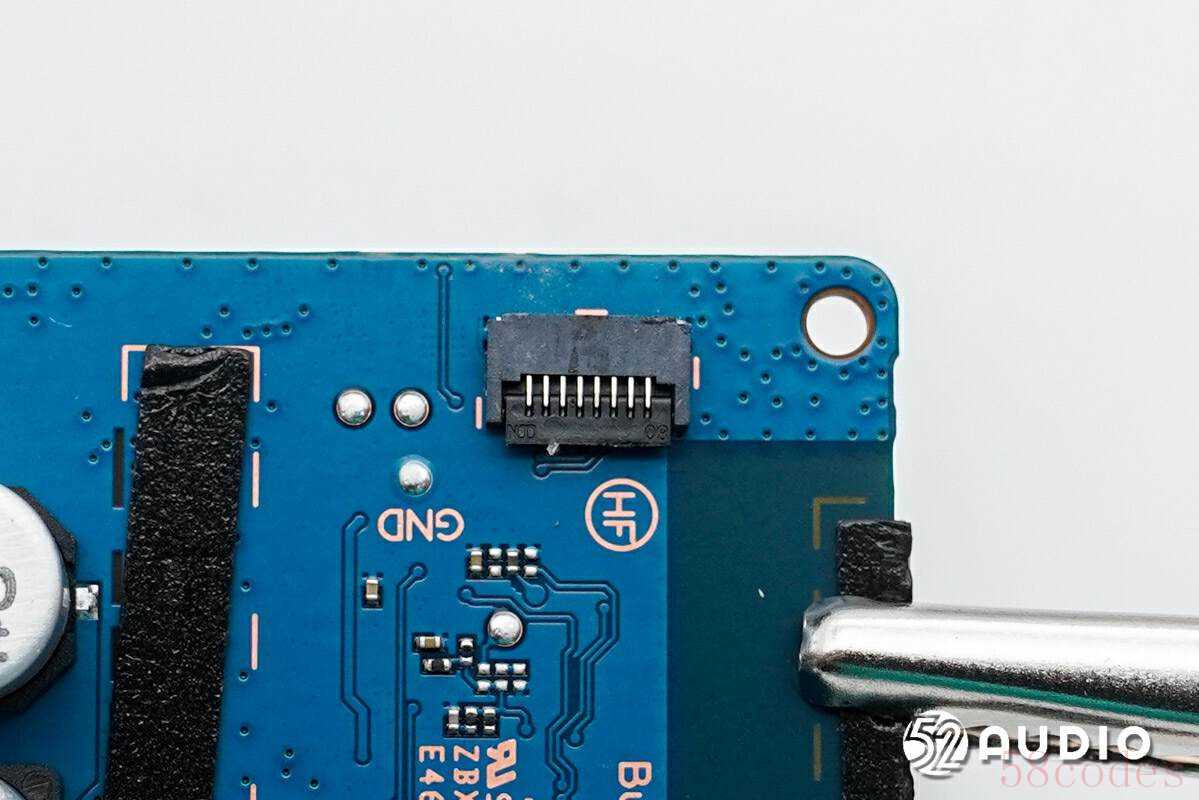

连接排线的ZIF连接器特写，来自亚奇科技（OCN），型号：OK-F501-08325。

氛围灯小板另外一侧电路一览。

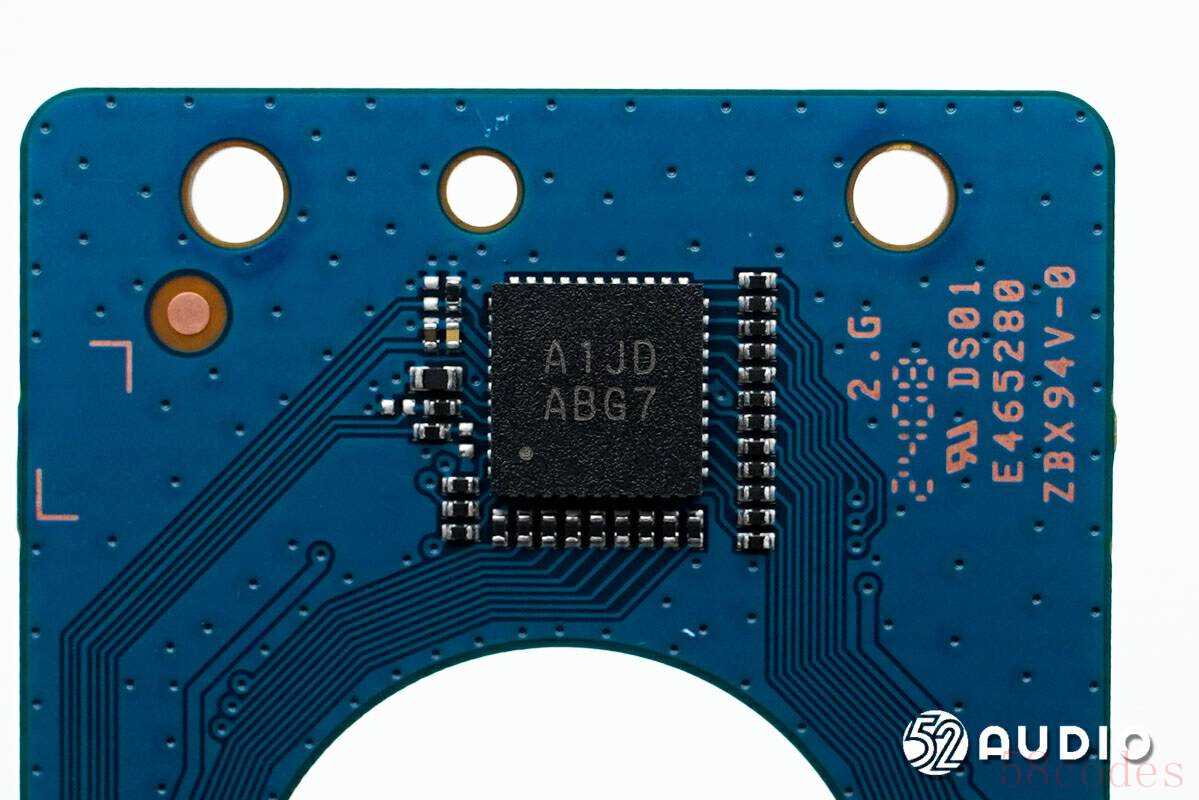

丝印“A1JD”的上海艾为电子AW21036 RGB LED驱动器，是一颗36通道直驱型呼吸灯驱动，通过12C接口控制，具备256级电流调节。

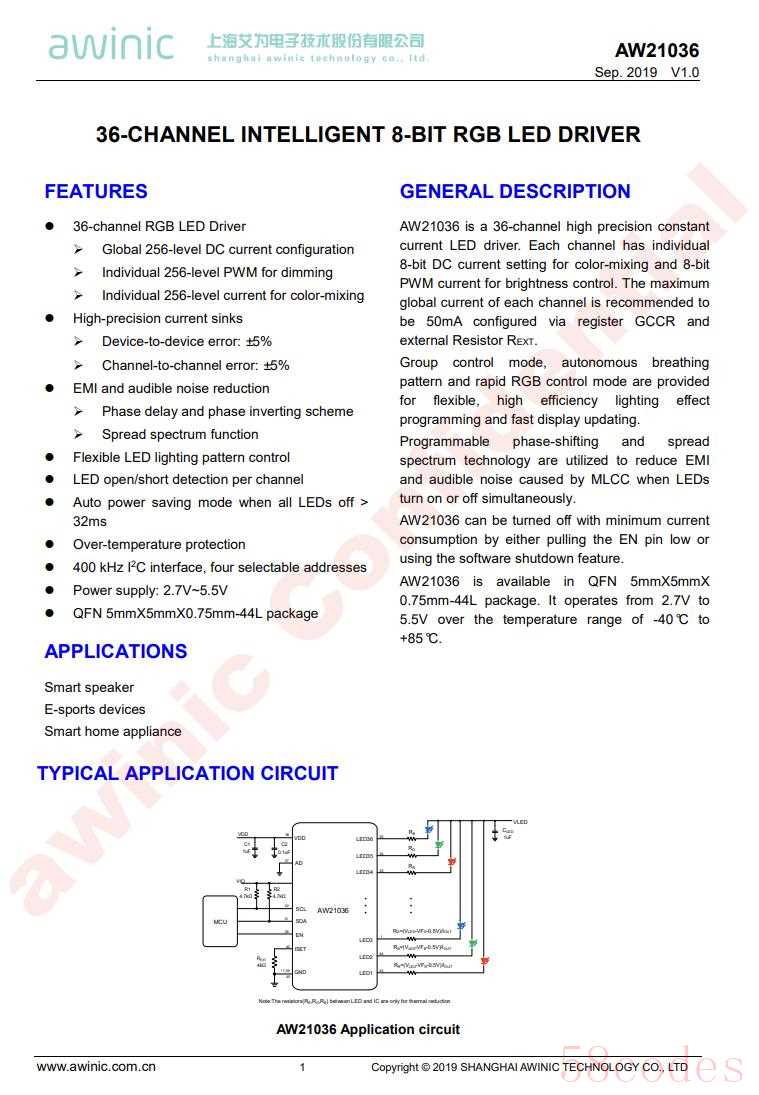

上海艾为电子AW21036详细资料图。据我爱音频网了解到，目前已有Meta、小米、OPPO、vivo、荣耀、Redmi、iQOO、联想、一加、魅族、LG、JBL、Nothing、HHOGene、猛玛、Oladance、Keep等众多海内外知名品牌采用了艾为电子的芯片产品。

拆掉音箱底部盖板。

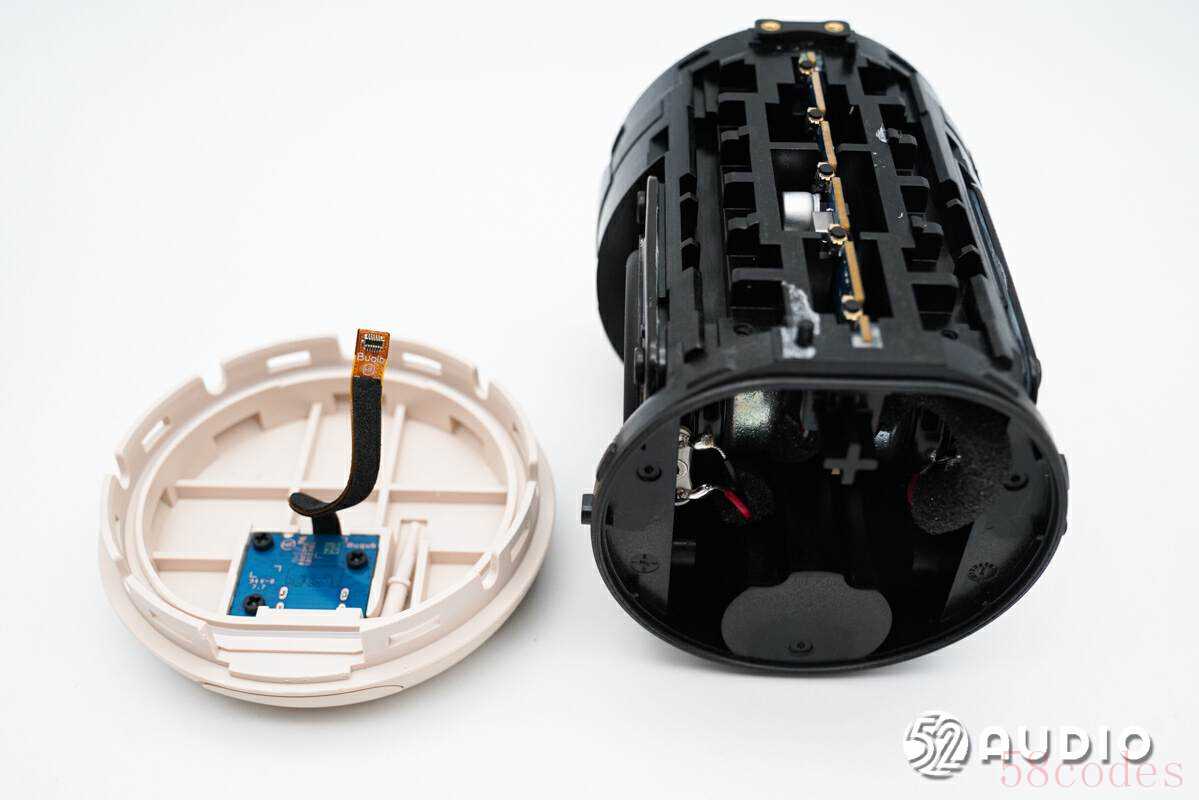

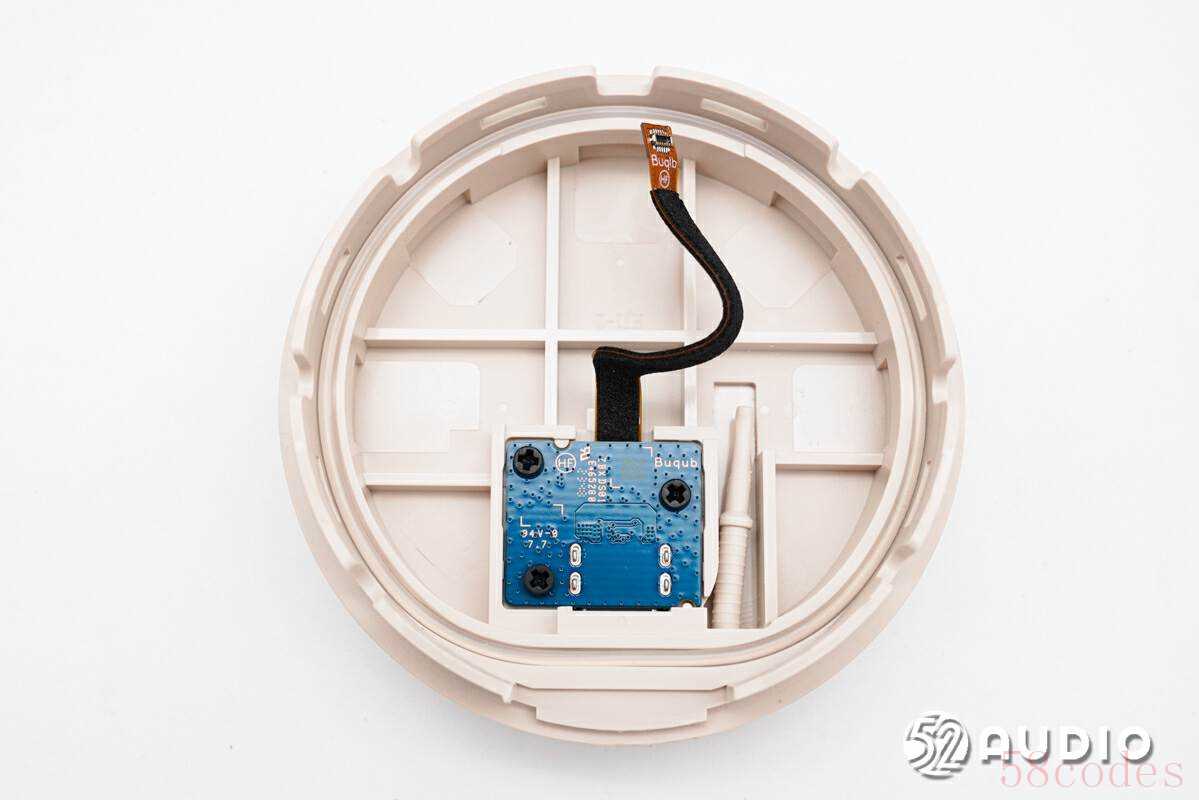

盖板内侧设置有电源输入小板，排线通过海绵包裹，防止共振产生杂音。

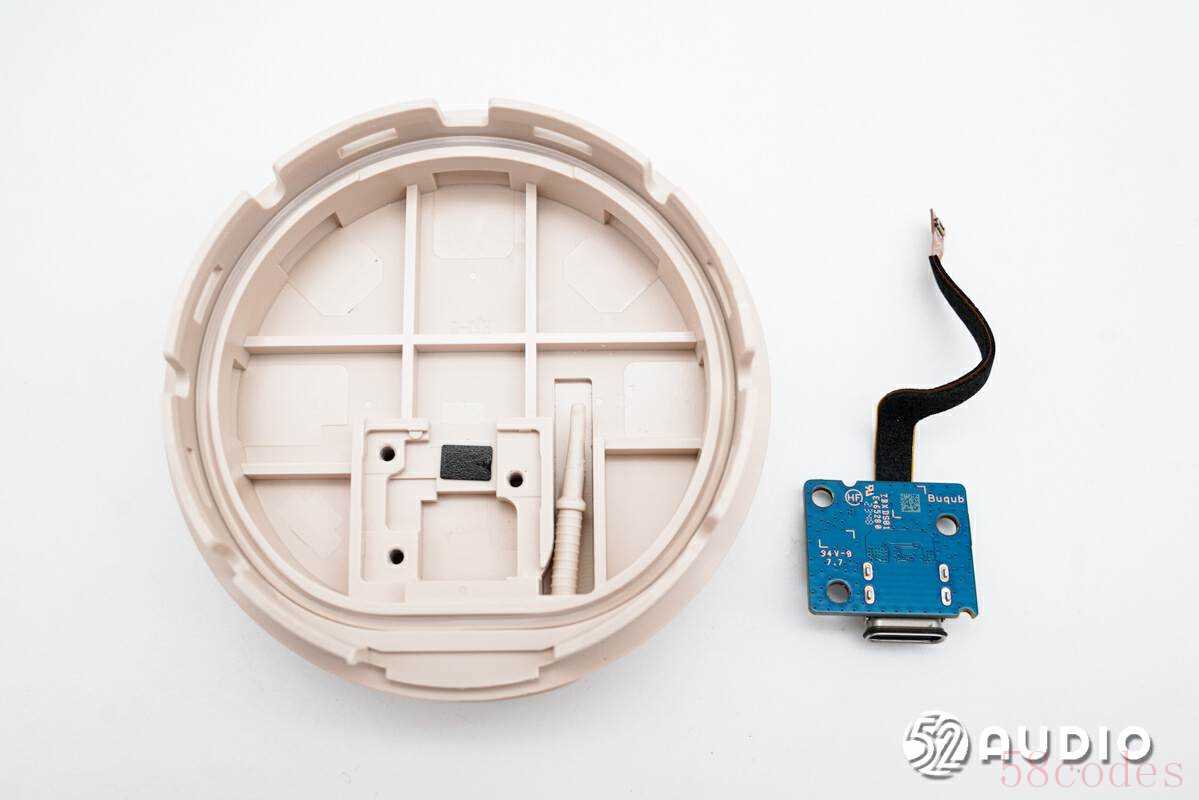

卸掉螺丝，取掉电源输入小板。

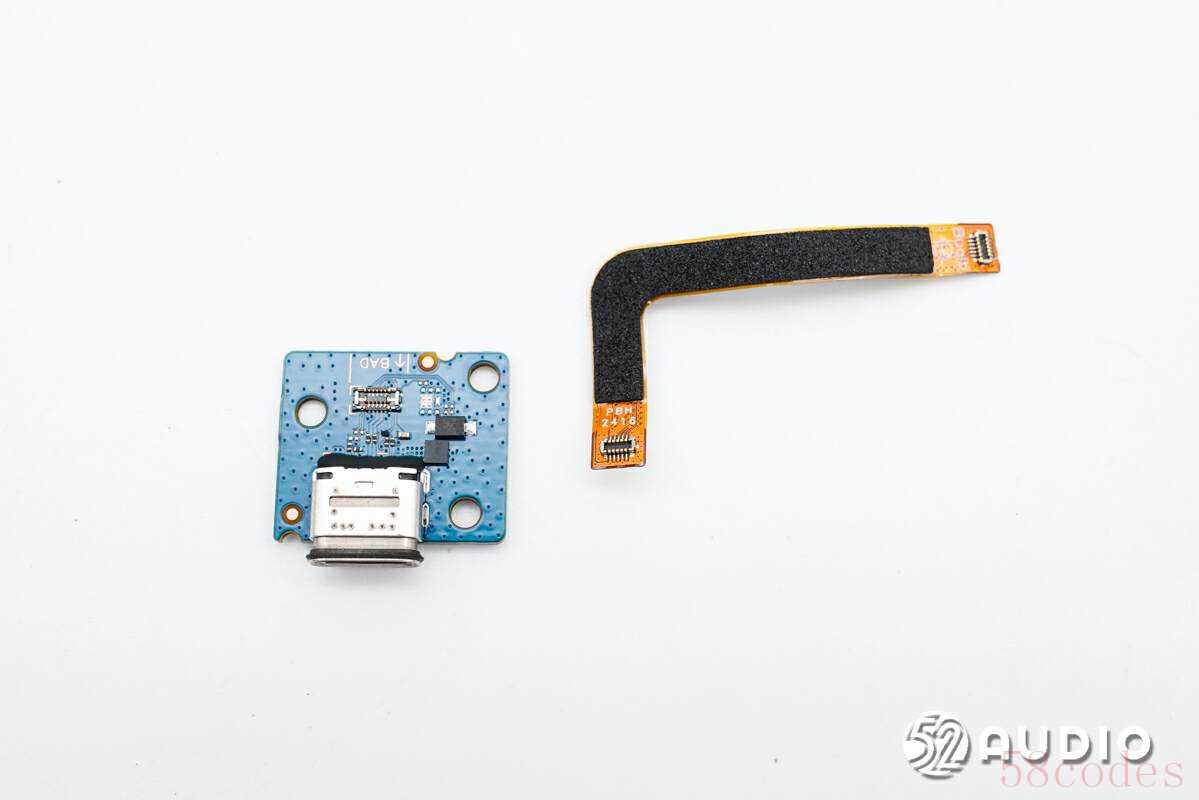

取掉电源输入小板排线。

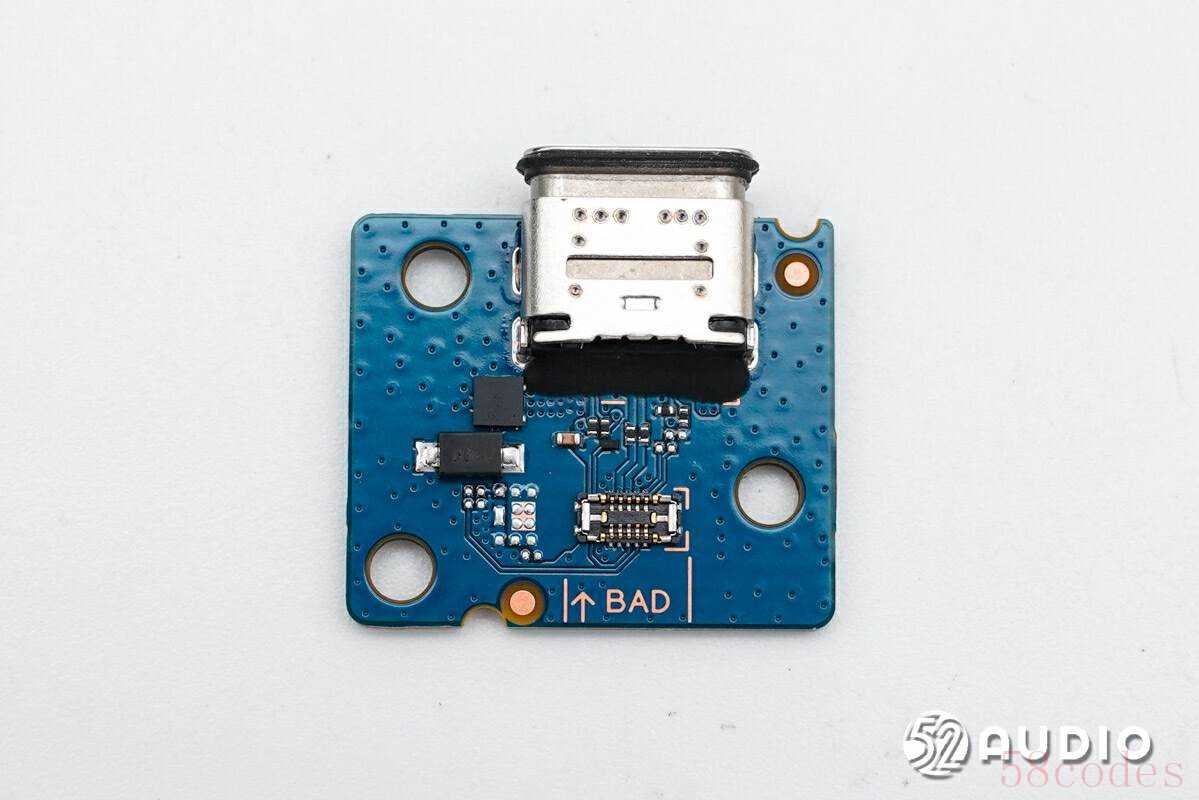

电源输入小板一侧电路一览。

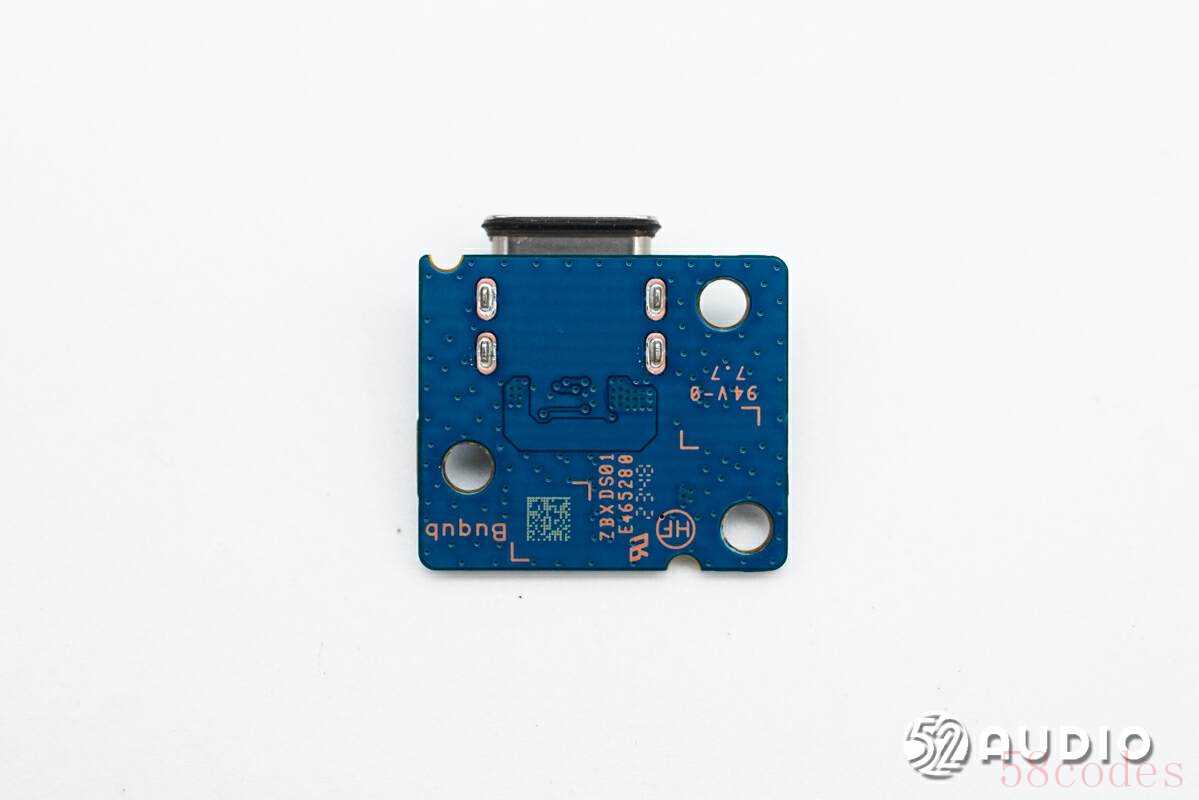

电源输入小板另外一侧电路一览。

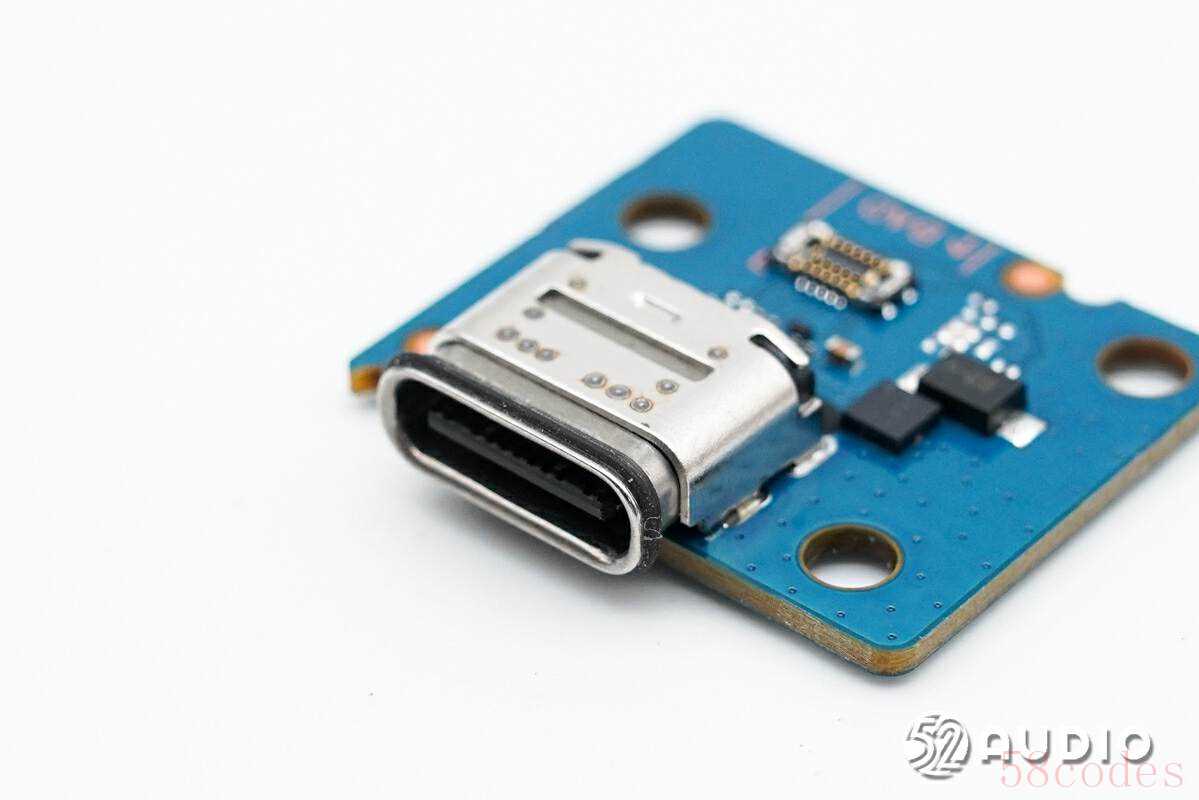

Type-C充电母座特写，端口设置有防尘防水橡胶圈。

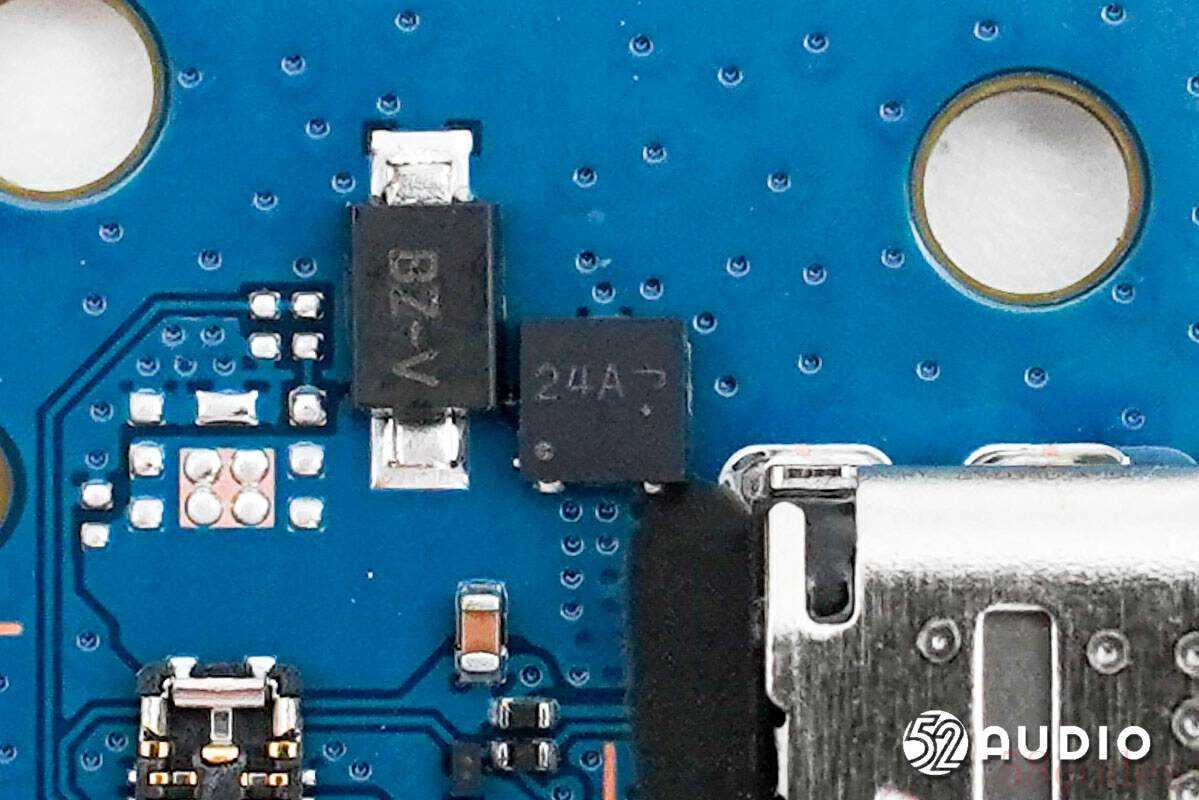

丝印24A的TVS管，用于输入过压保护。

连接排线的BTB连接器母座特写，来自亚奇科技（OCN），型号：OK-128GF010/2-35。

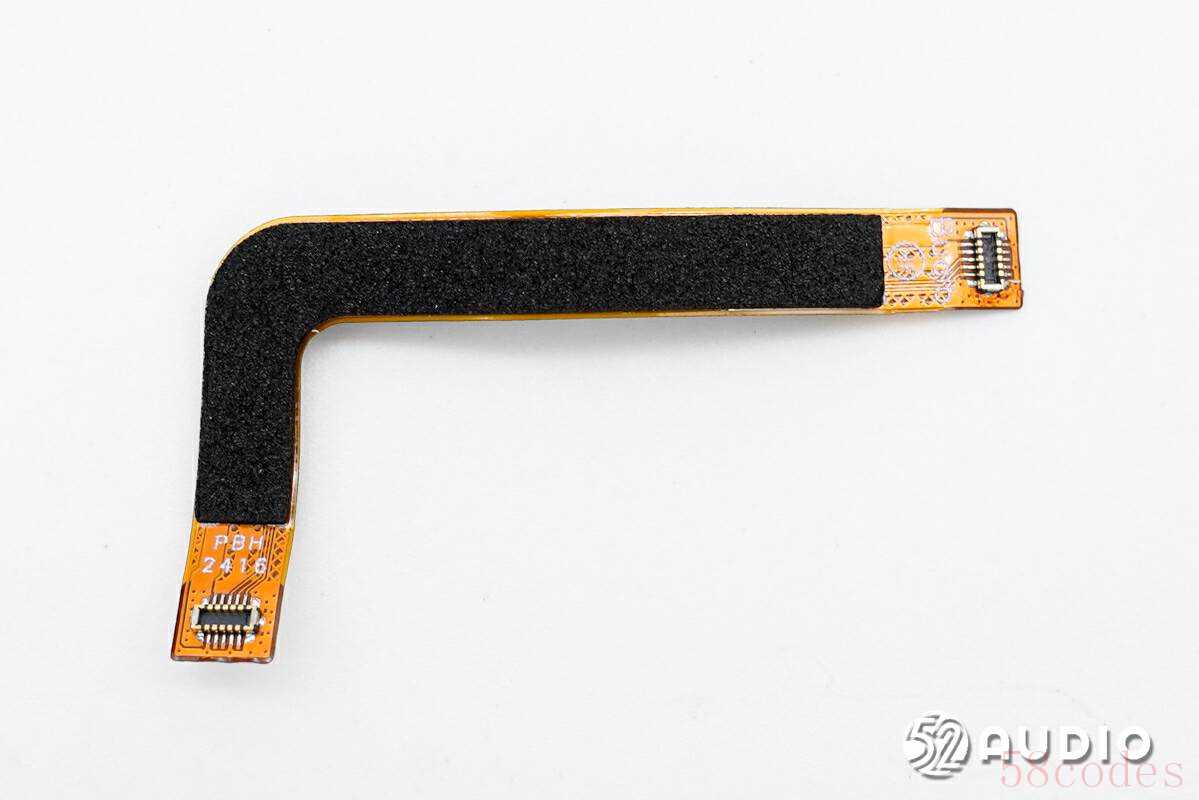

排线电路一览。

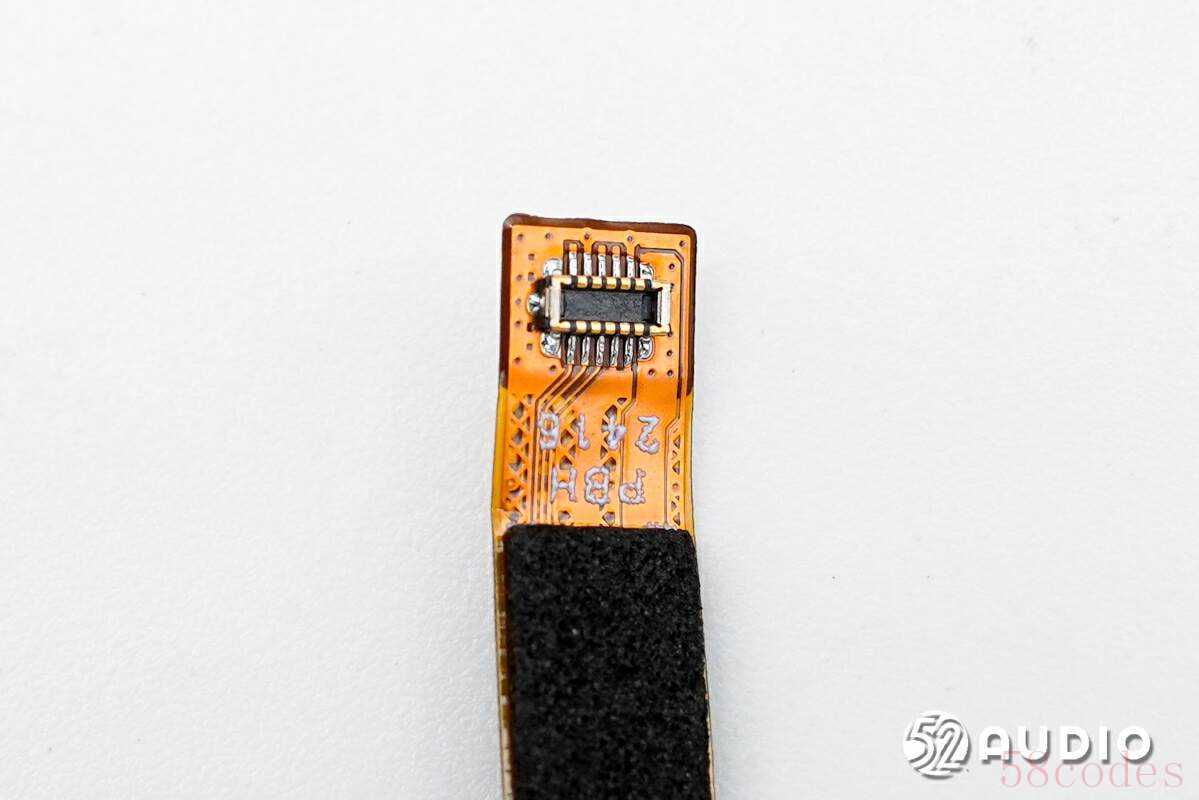

连接电源输入小板的BTB连接器公座特写，来自亚奇科技（OCN），型号：OK-128GM010/2-35。

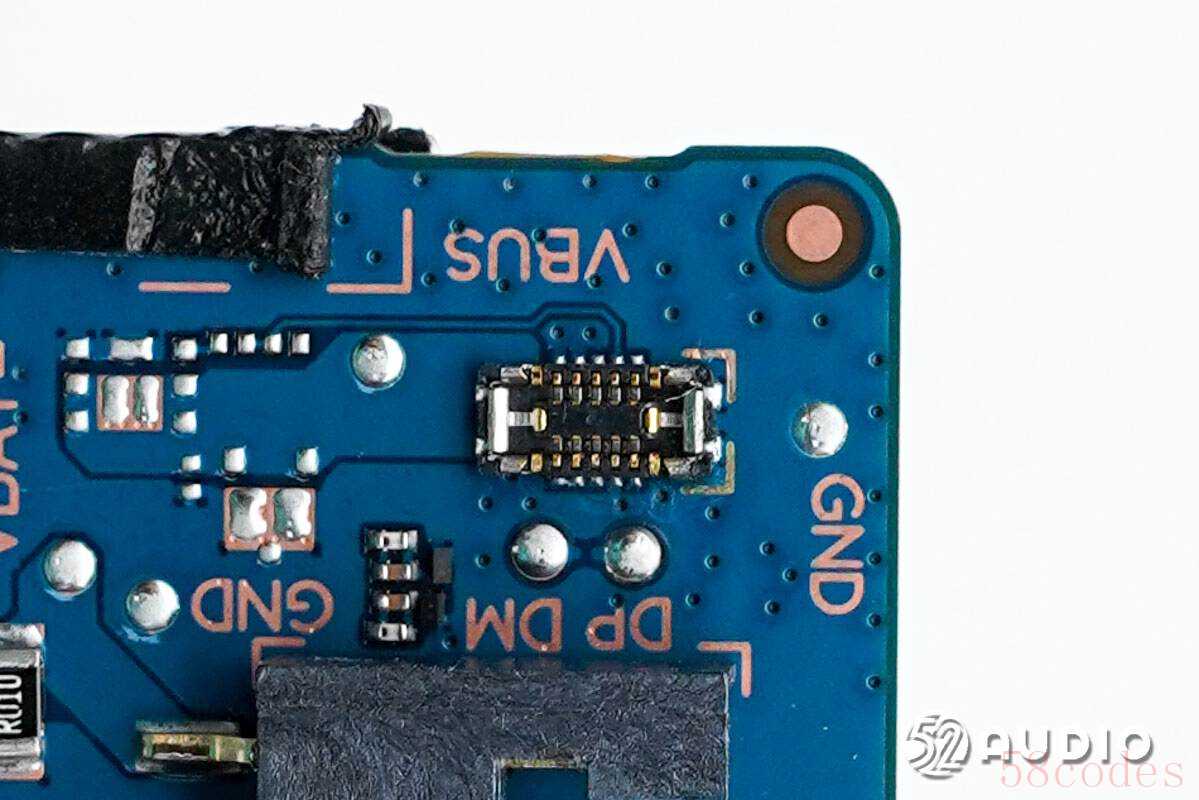

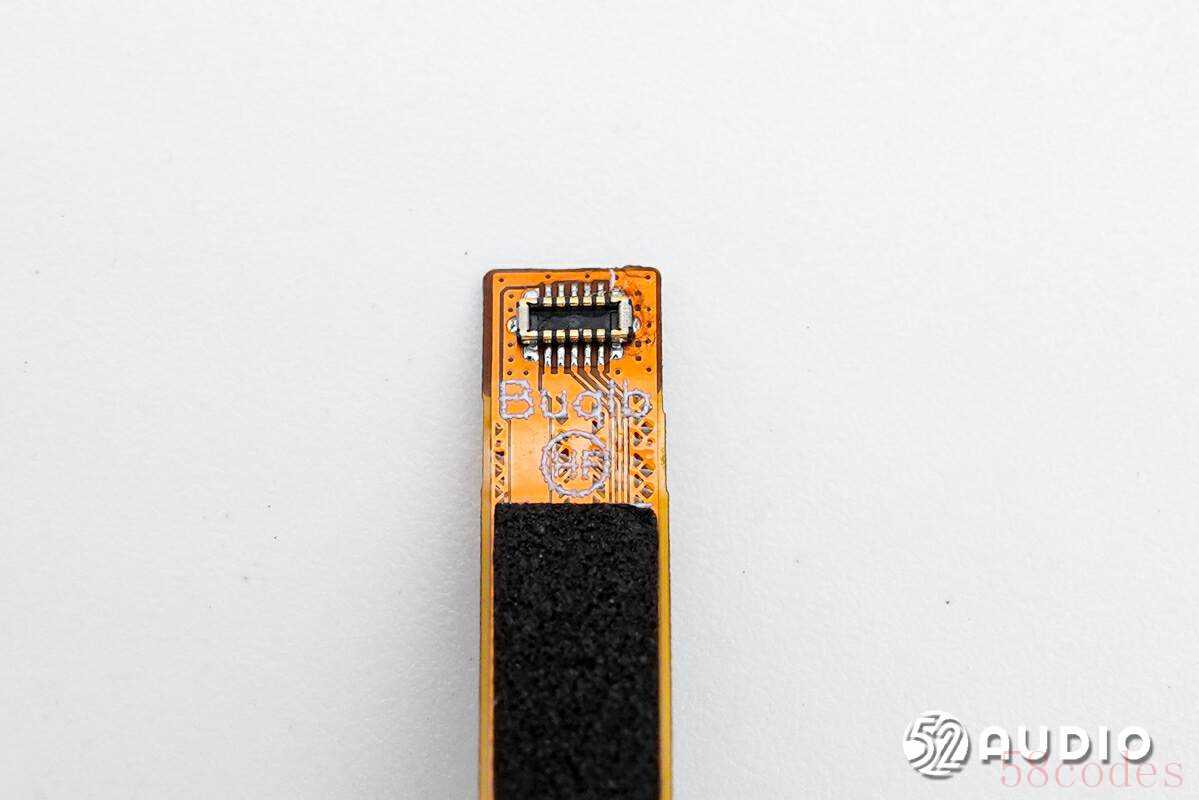

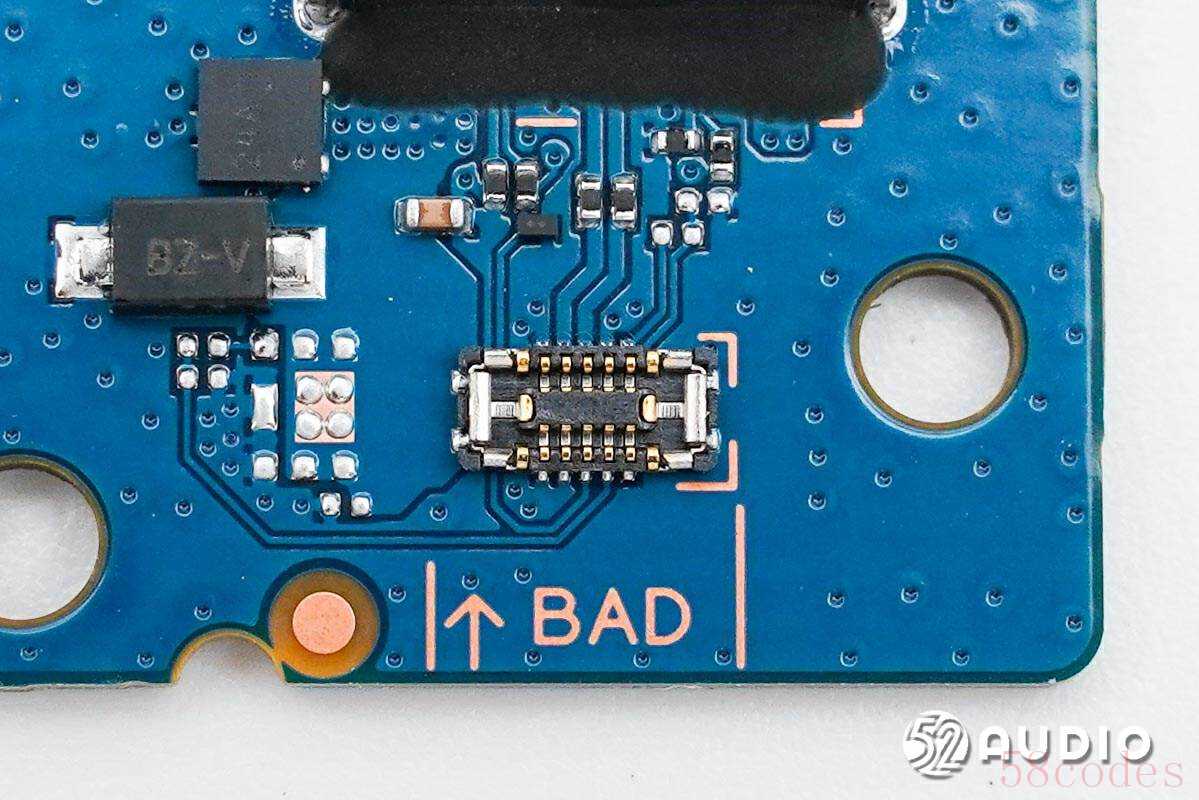

连接主板的BTB连接器公座特写。

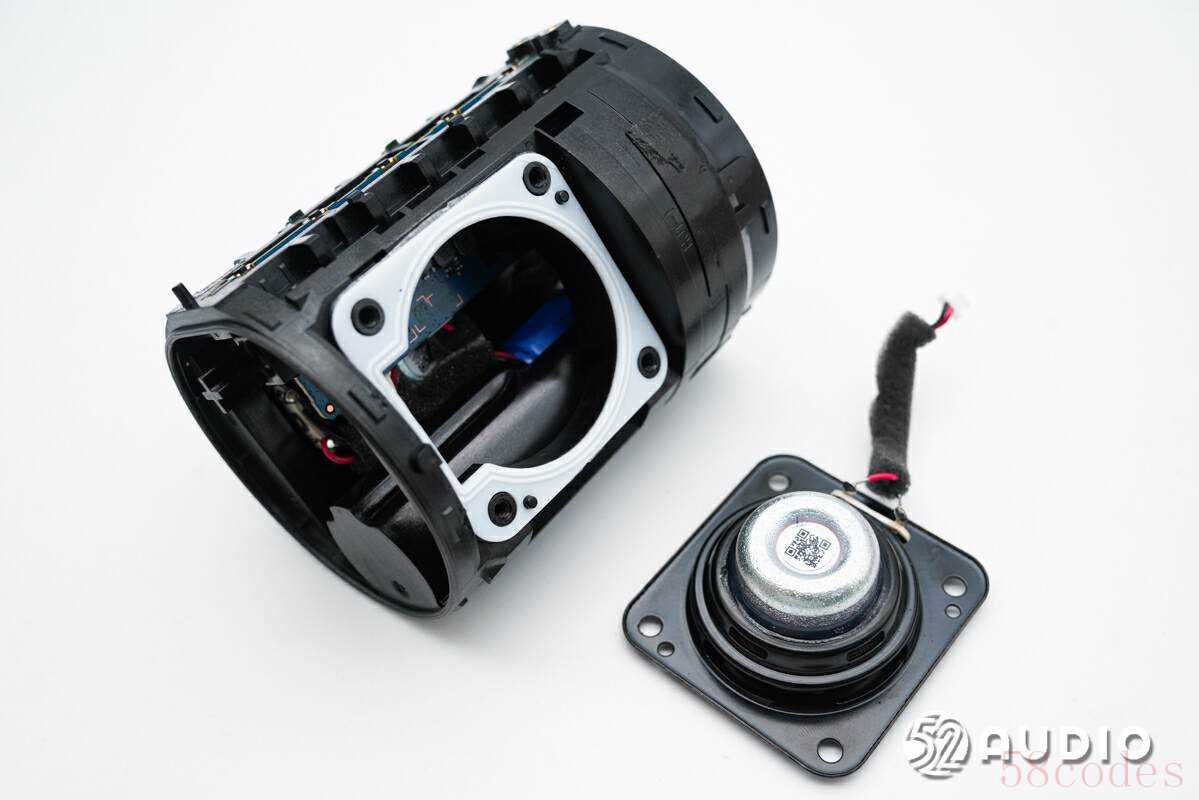

卸掉螺丝，取掉全频喇叭，下方设置有透明缓橡胶垫缓冲。

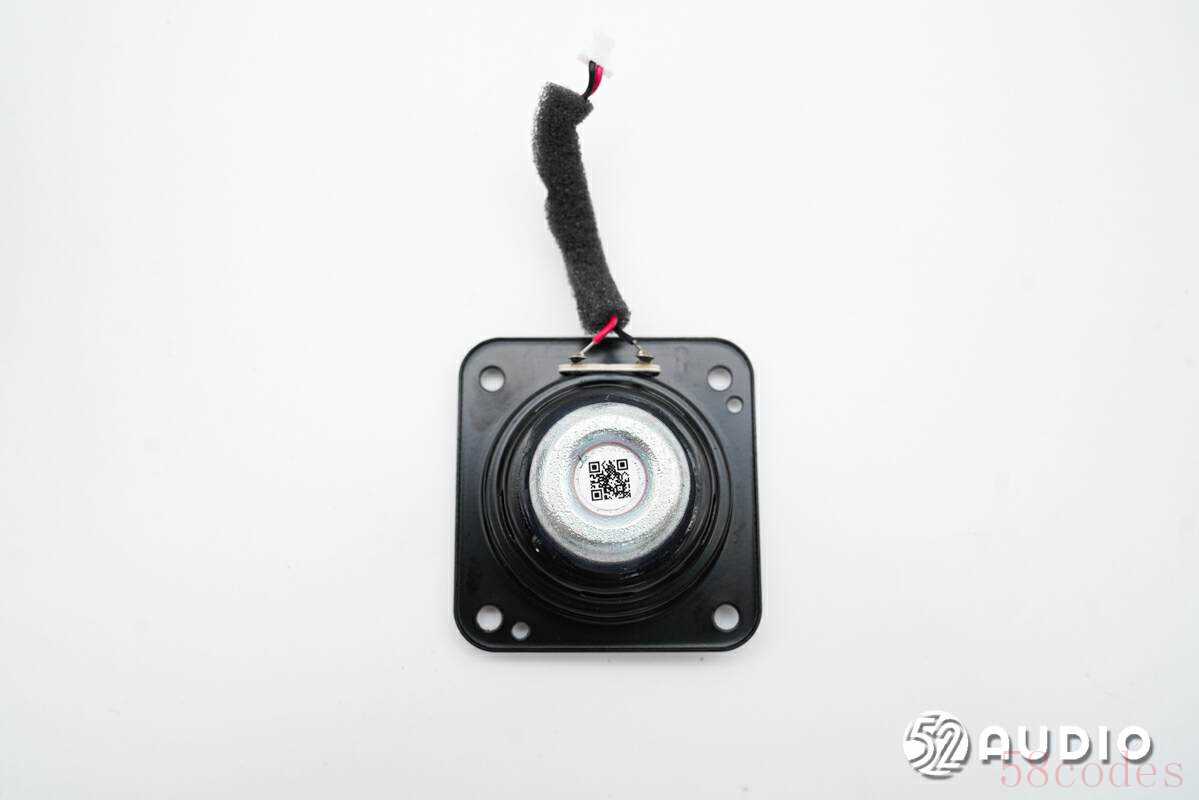

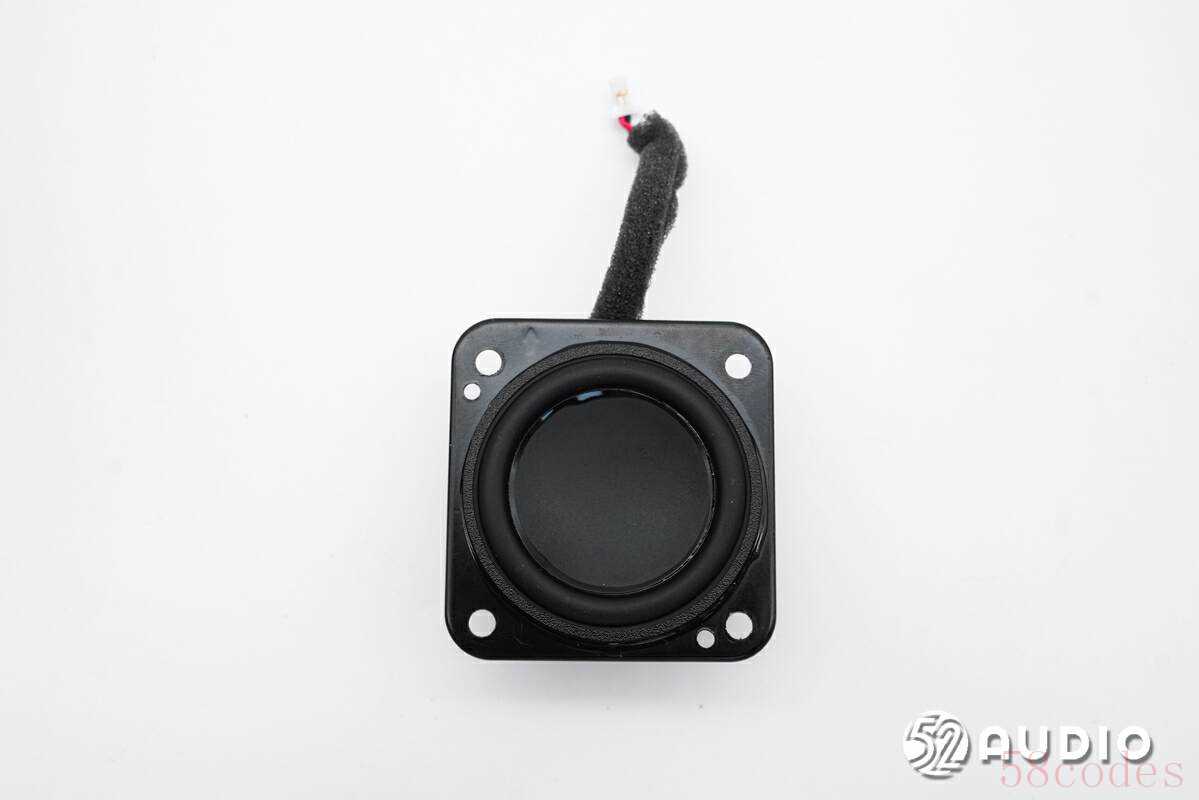

全频喇叭正面特写，导线通过插座连接主板，排线通过泡棉包裹。

全频喇叭背面特写。

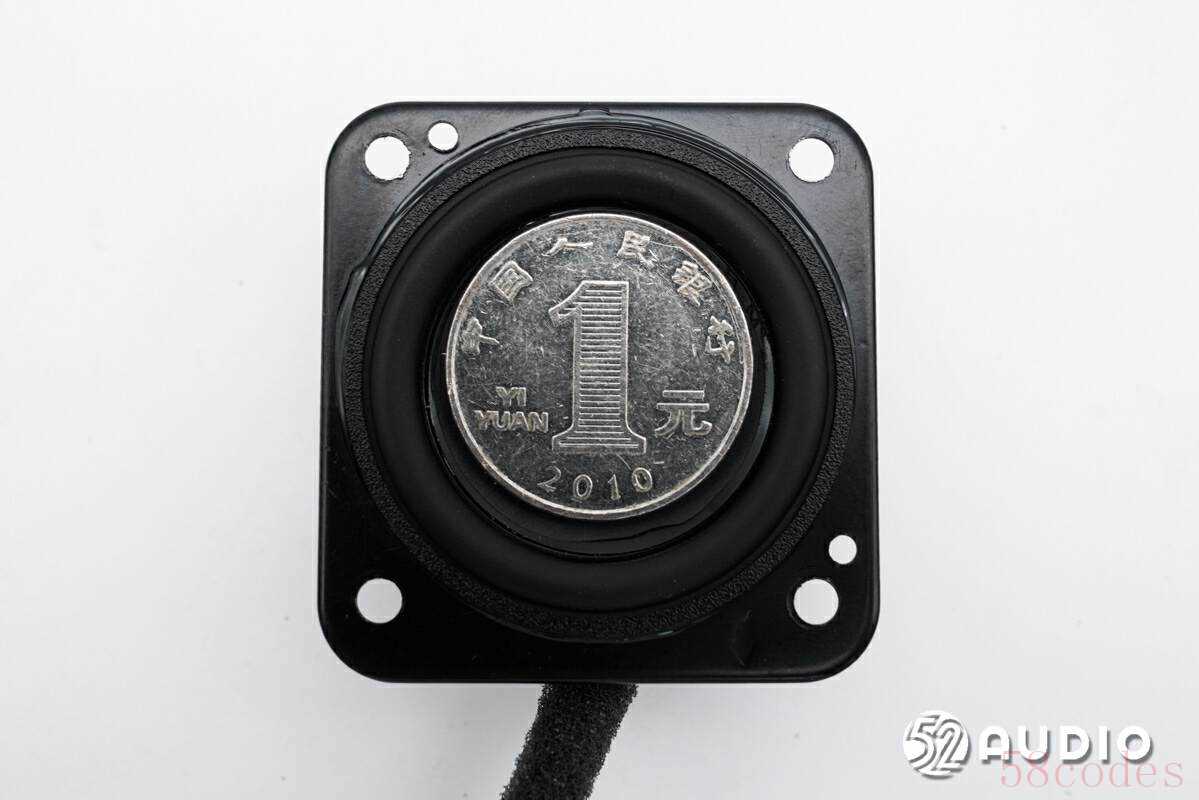

全频喇叭与一元硬币大小对比。

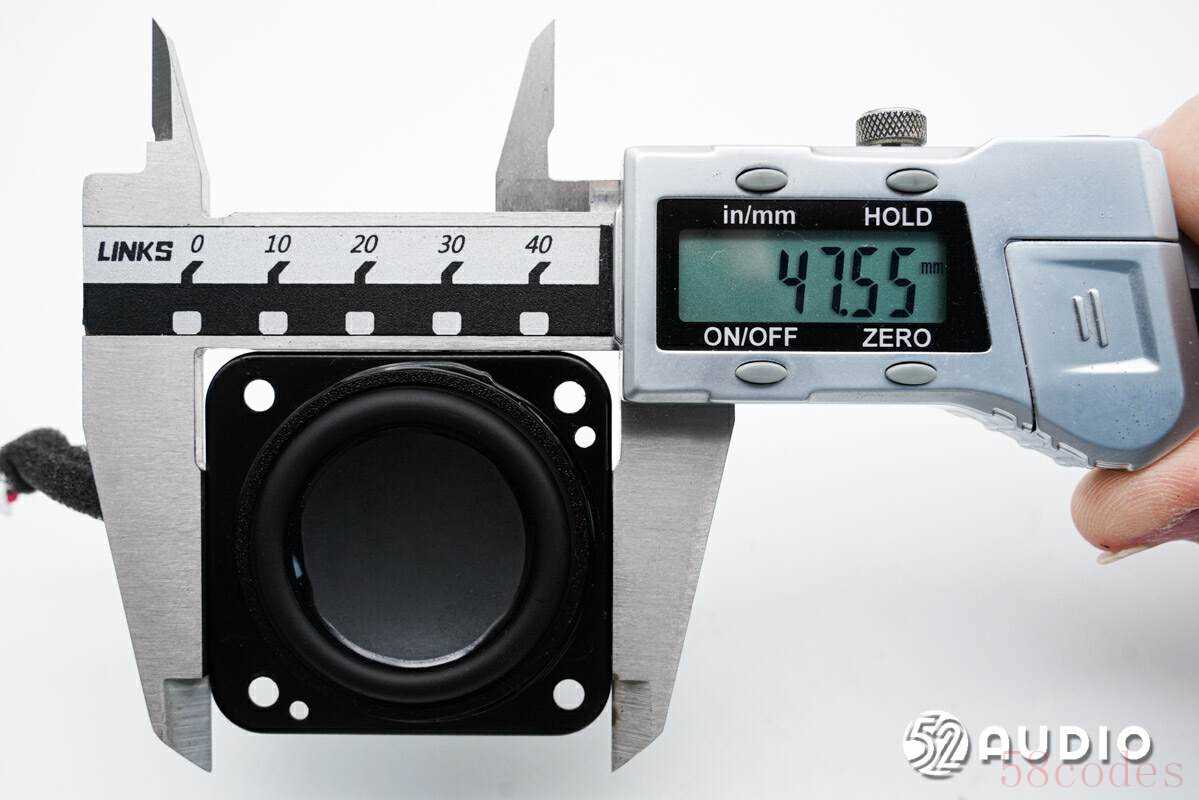

经我爱音频网实测，全频喇叭长度约为47.55mm。

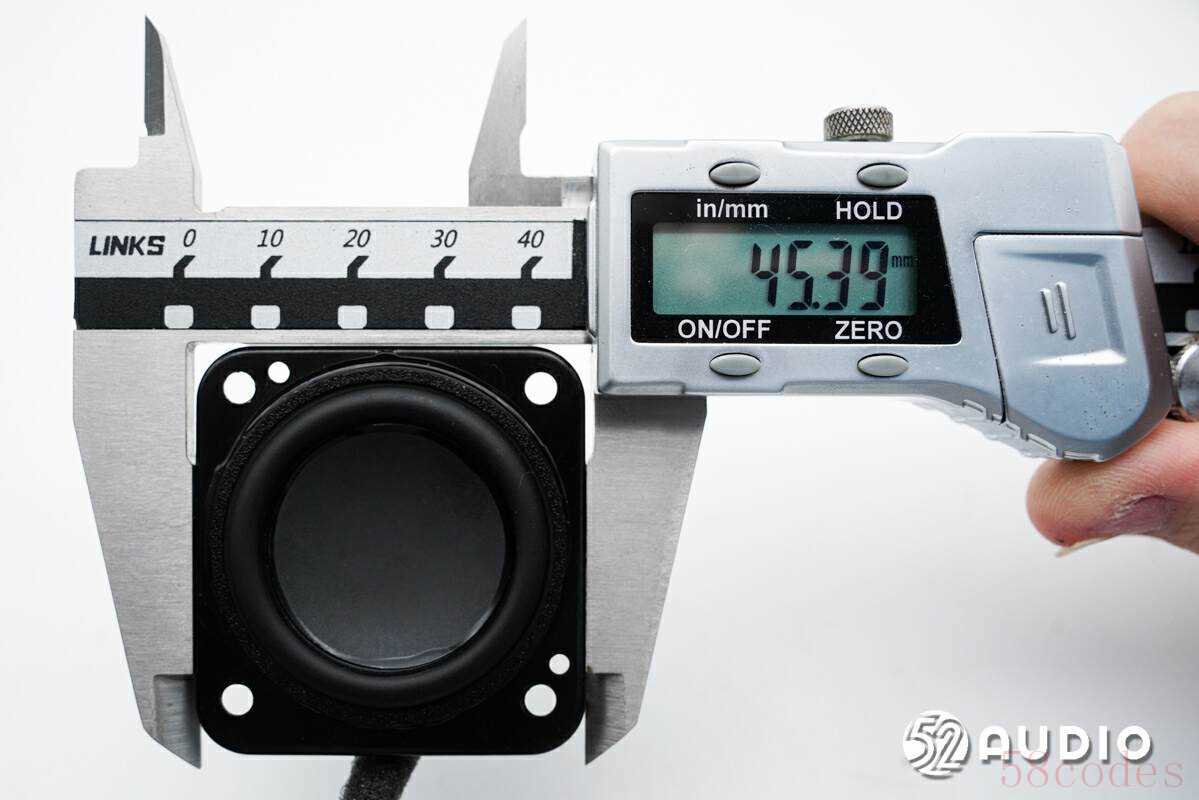

宽度约为45.39mm。

卸掉螺丝，取掉电池盖板。

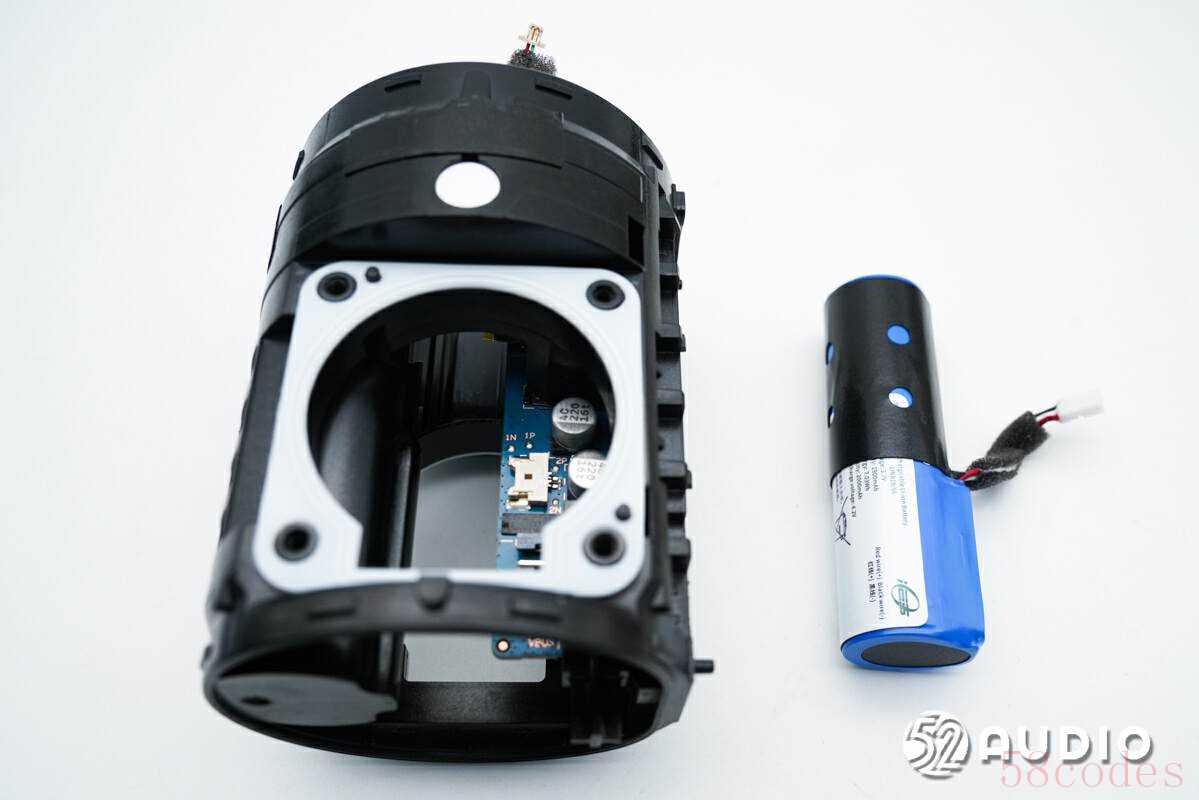

取出腔体内部电池单元。

音箱内置圆柱形锂电池，导线通过插座连接主板。

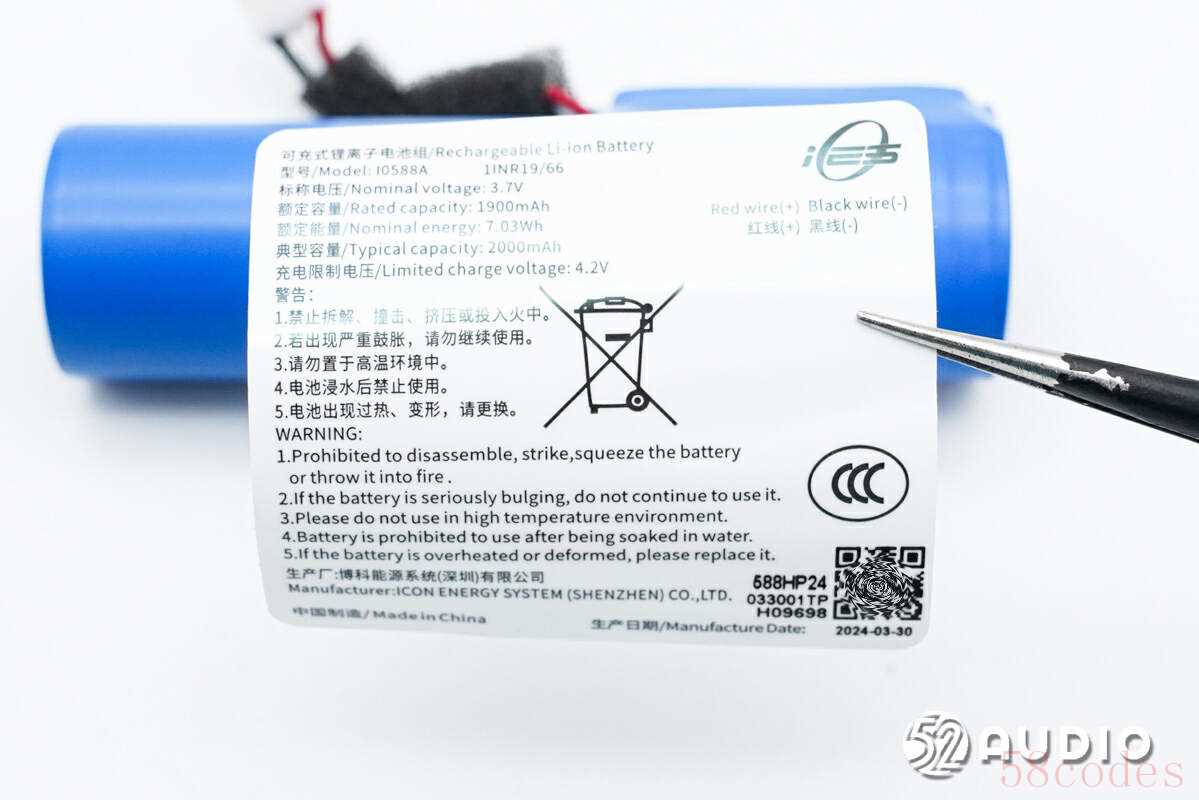

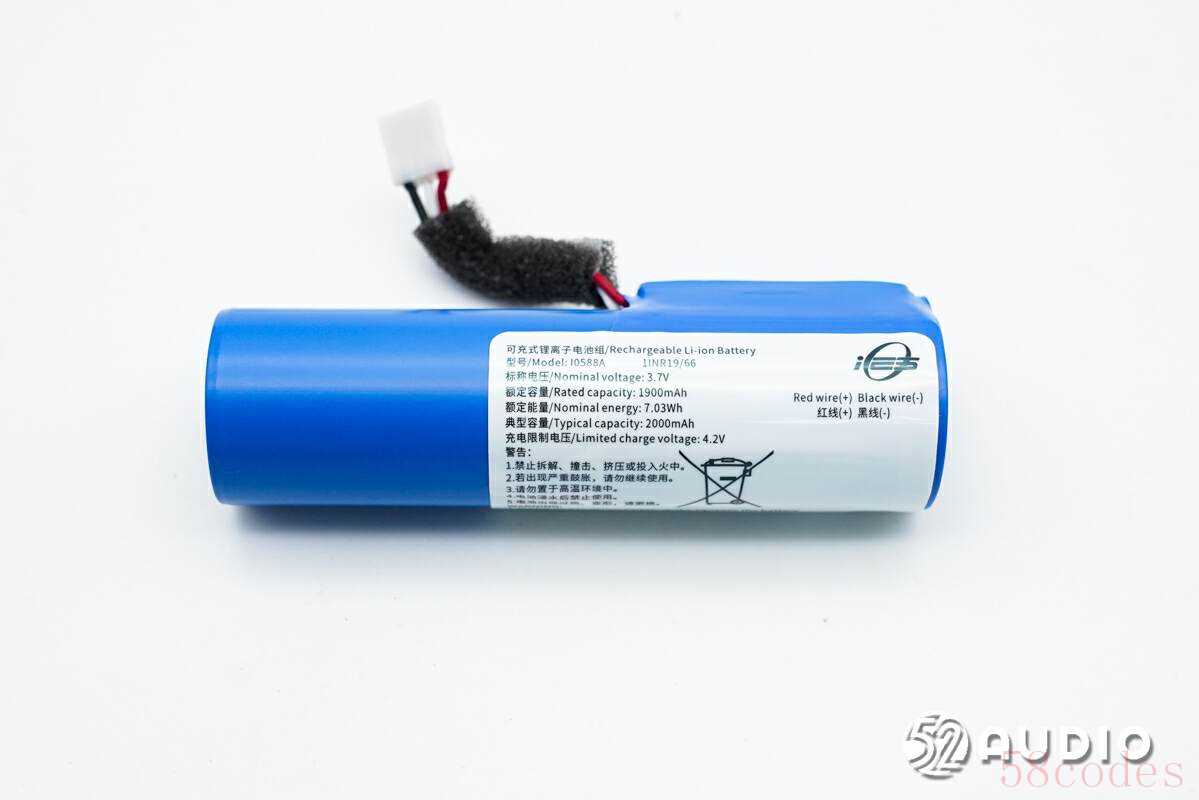

电池标签上信息一览，可充式锂离子电池组，型号：10588A，标称电压：3.7V，额定容量：1900mAh，额定能量：7.03Wh，典型容量：2000mAh，充电限制电压：4.2V，生产厂：博科能源系统（深圳）有限公司，中国制造。

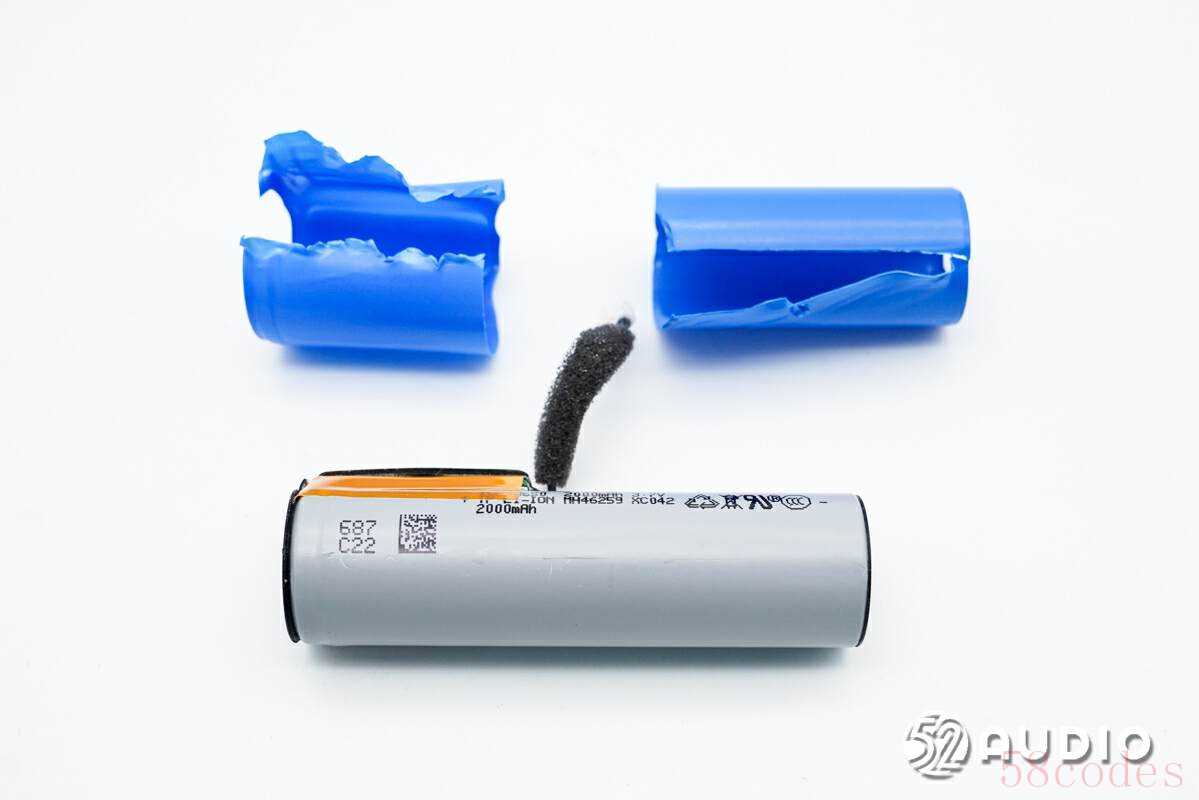

撕开电池外部蓝色塑胶保护。

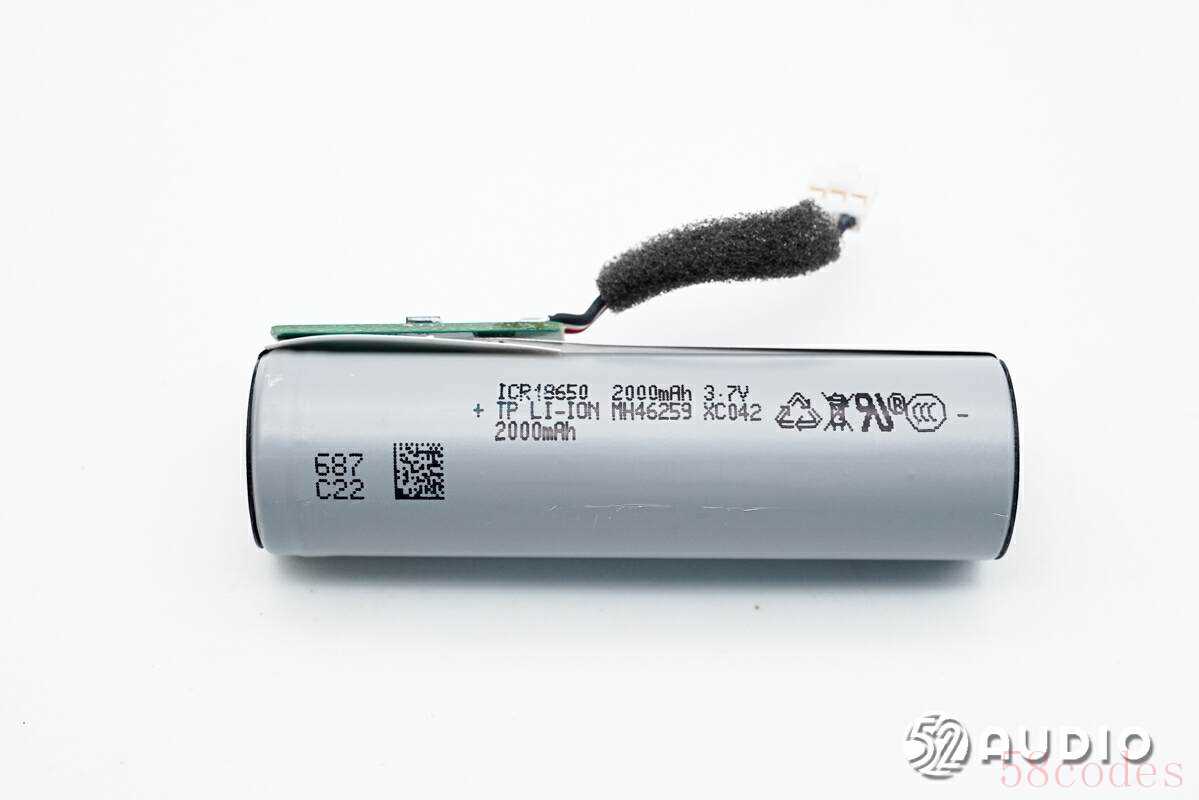

电芯上丝印信息一览。

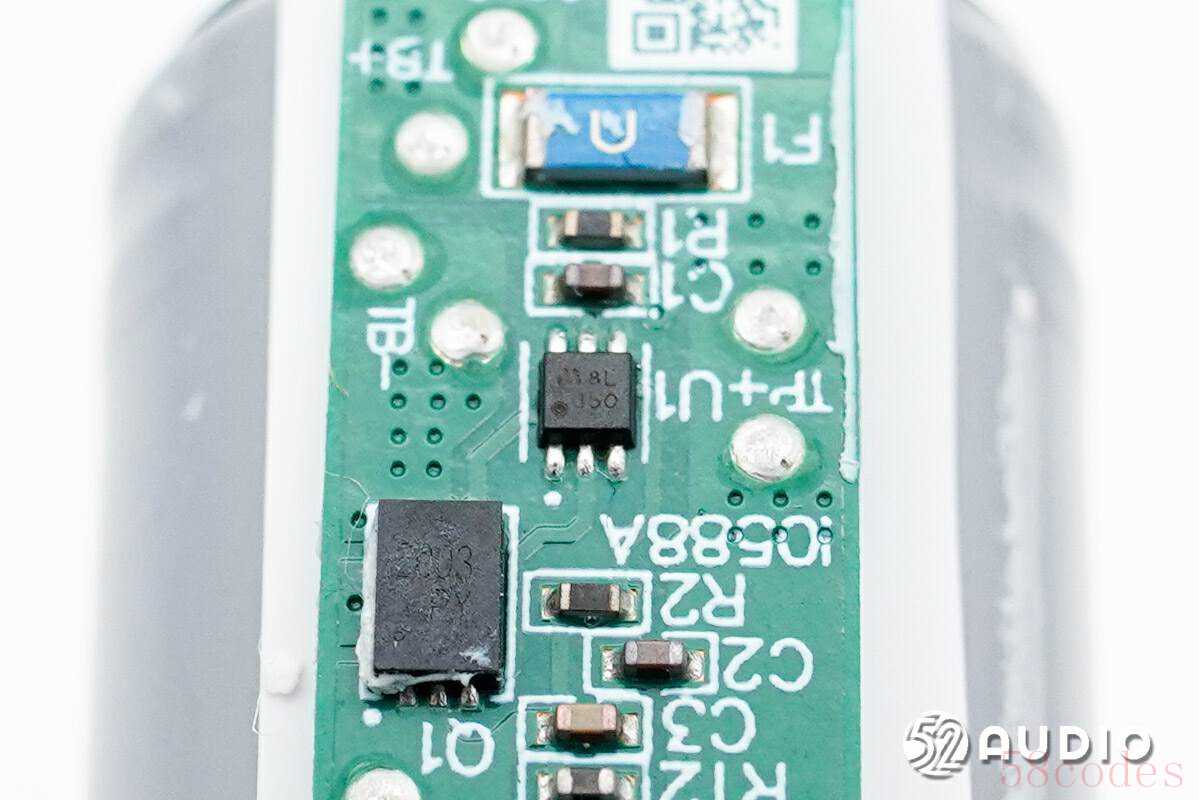

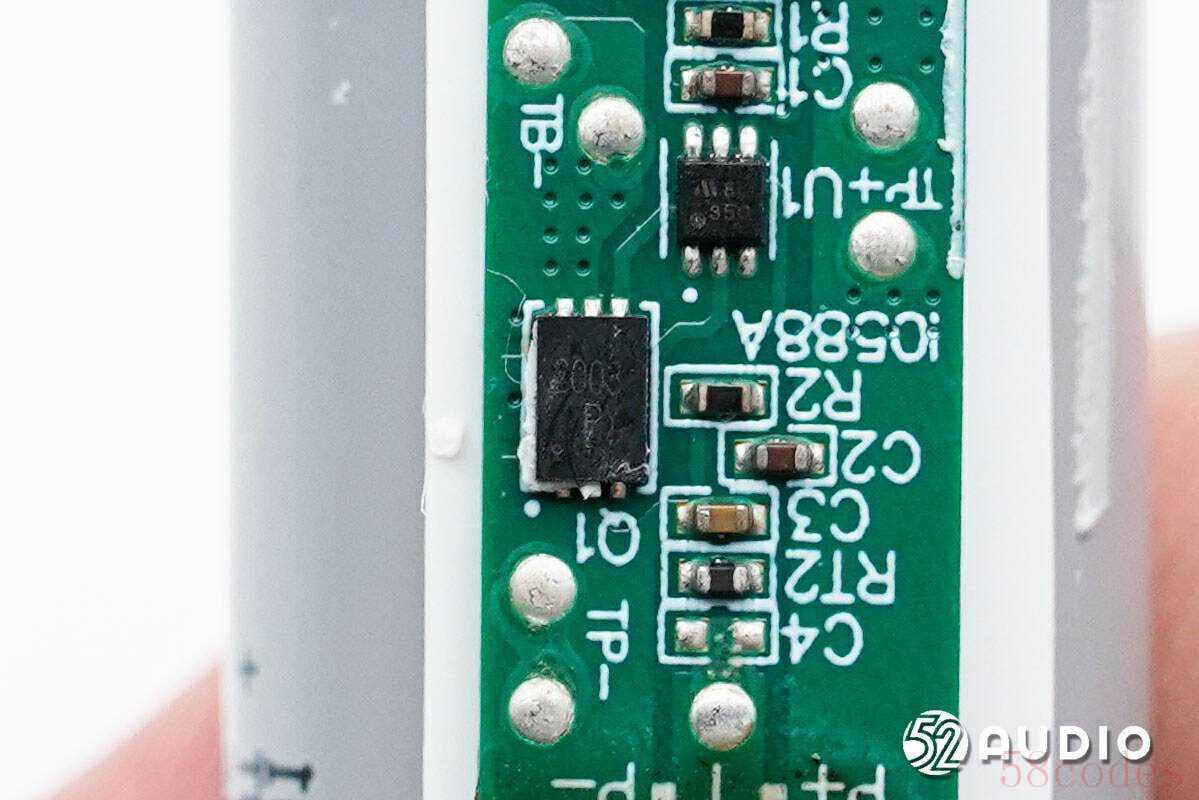

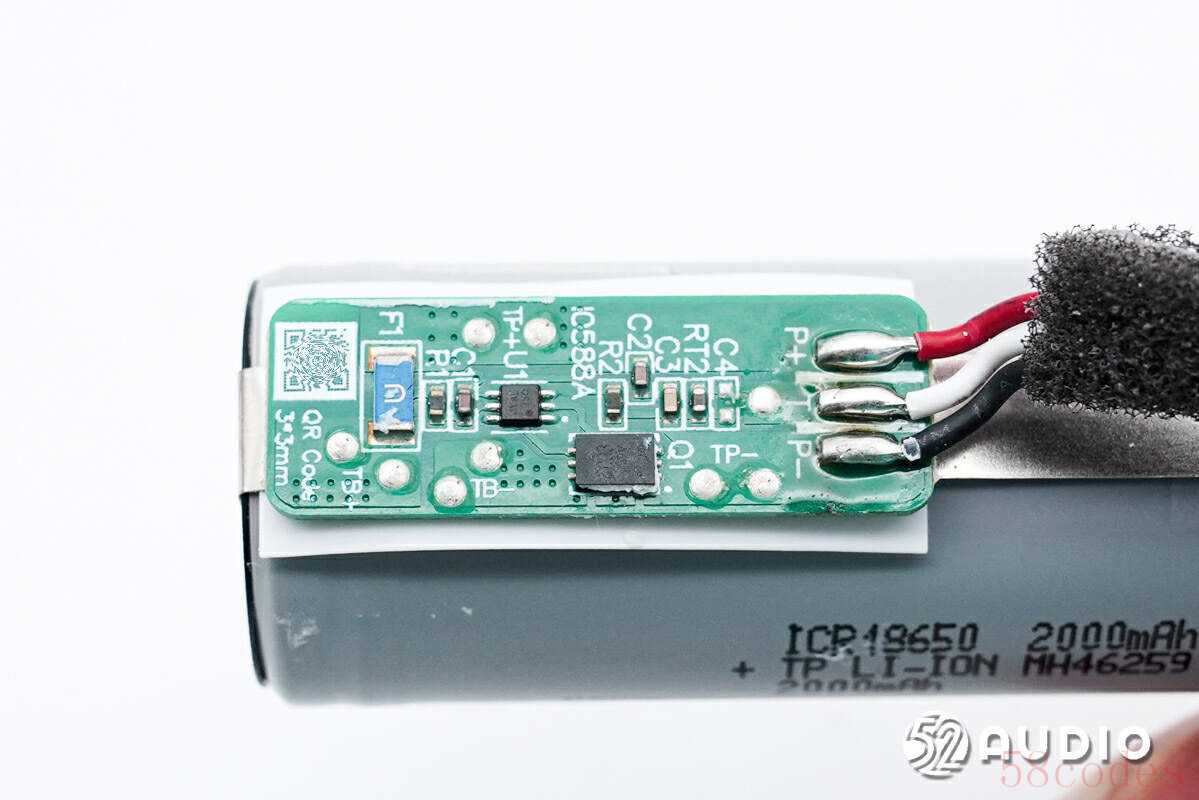

电池保护板电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。

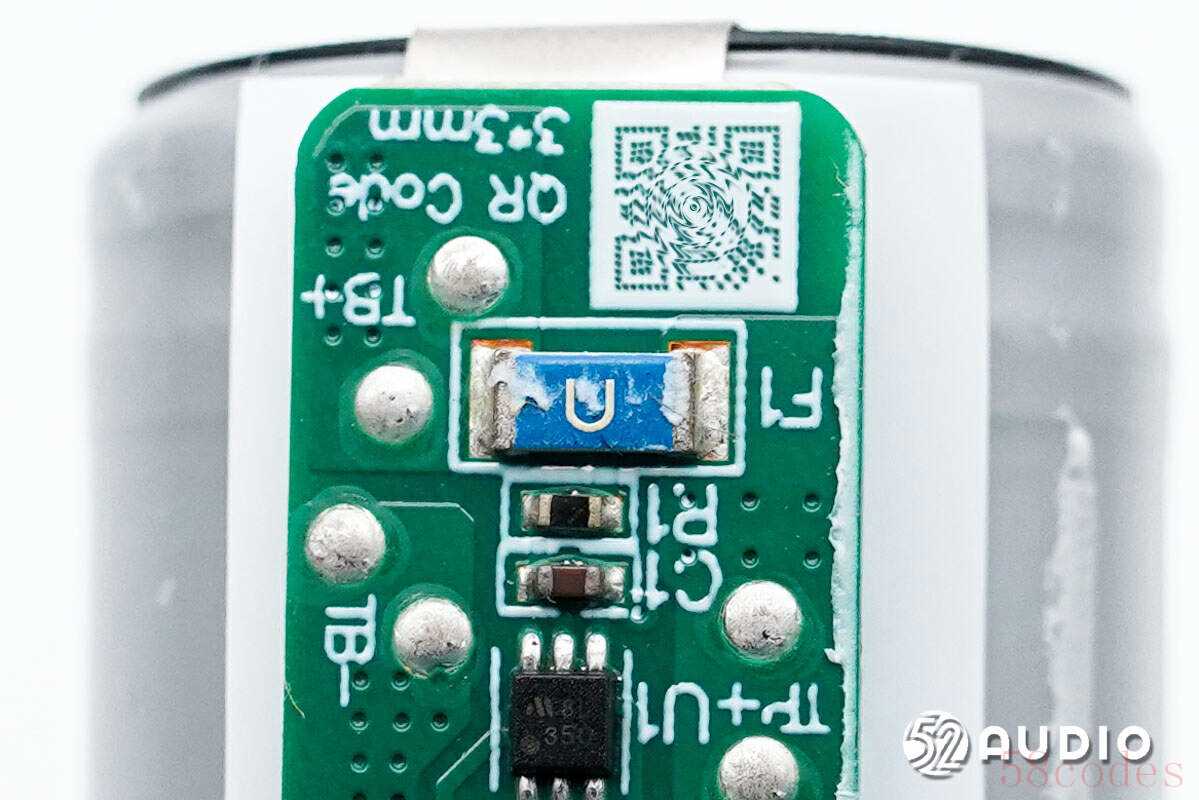

丝印U的保险丝特写。

丝印8L的锂电池保护IC特写，负责电池的过充电、过放电、过电流等保护。

丝印2003的MOS管。

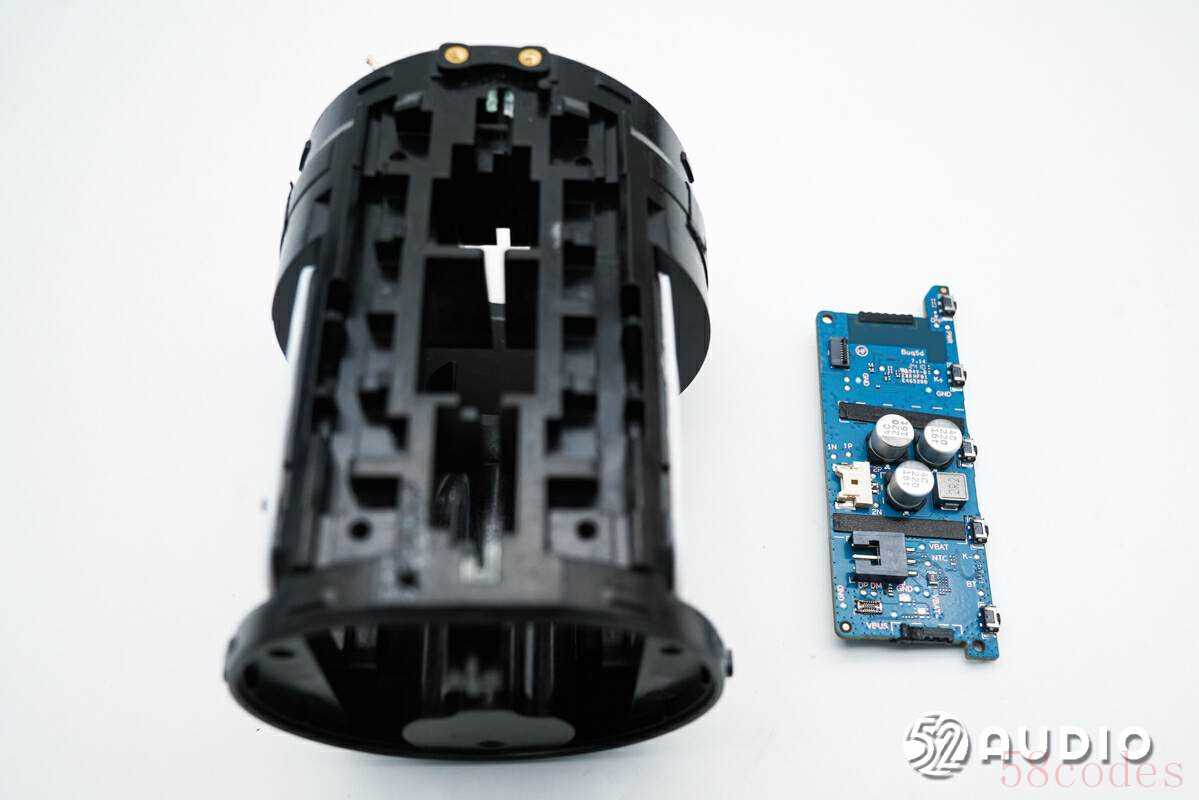

取出腔体内部的主板单元。

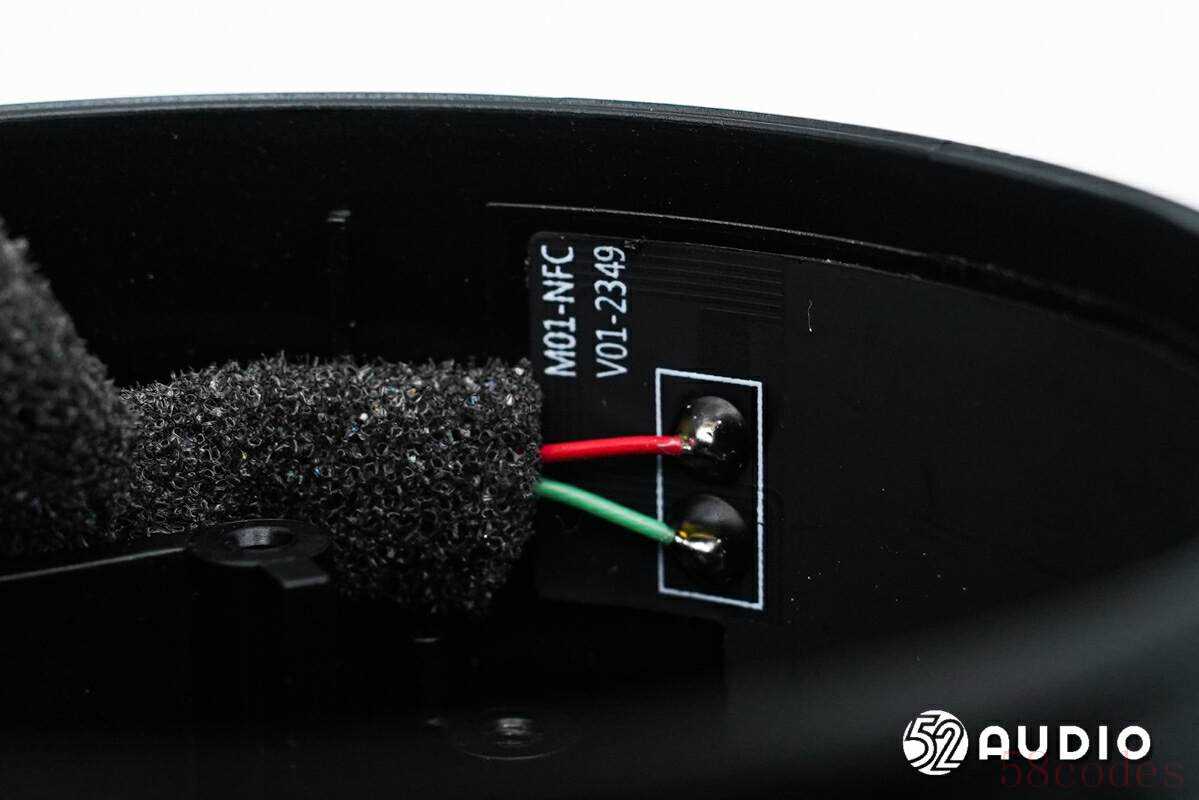

腔体内部固定的NFC天线特写。

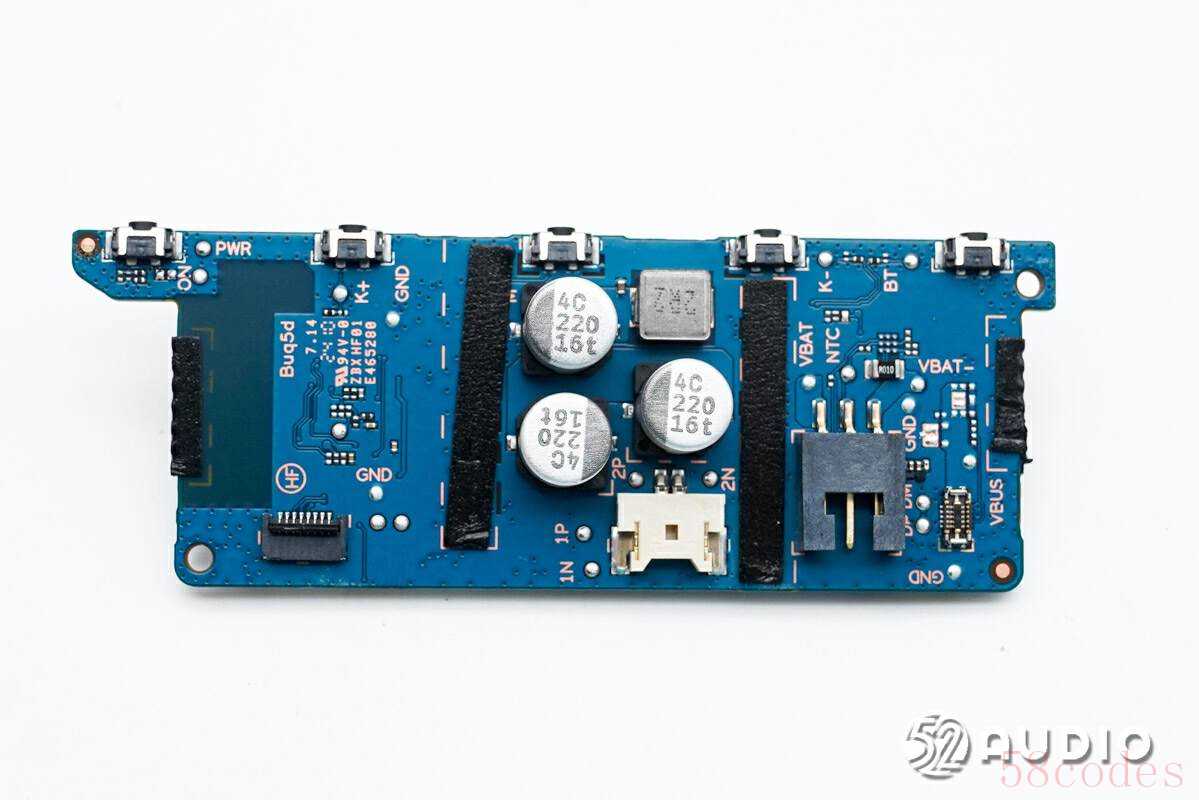

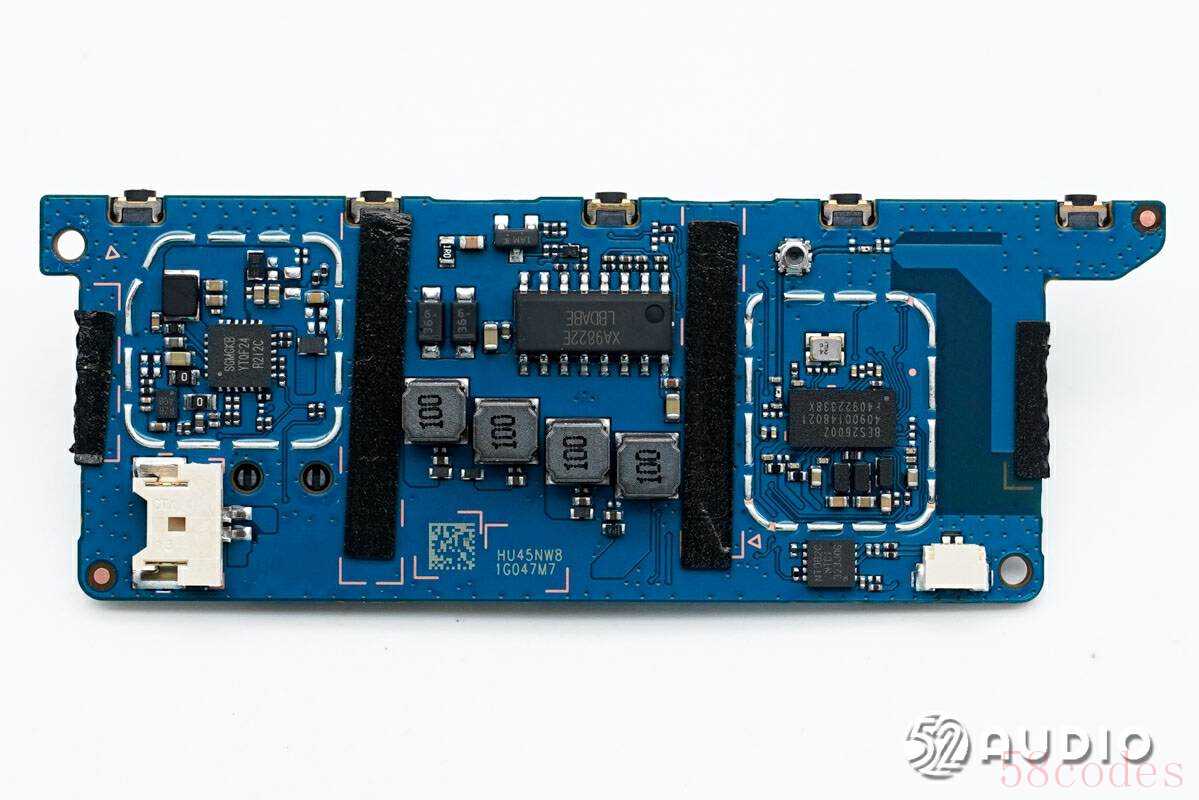

音箱主板一侧电路一览。

音箱主板另外一侧电路一览。

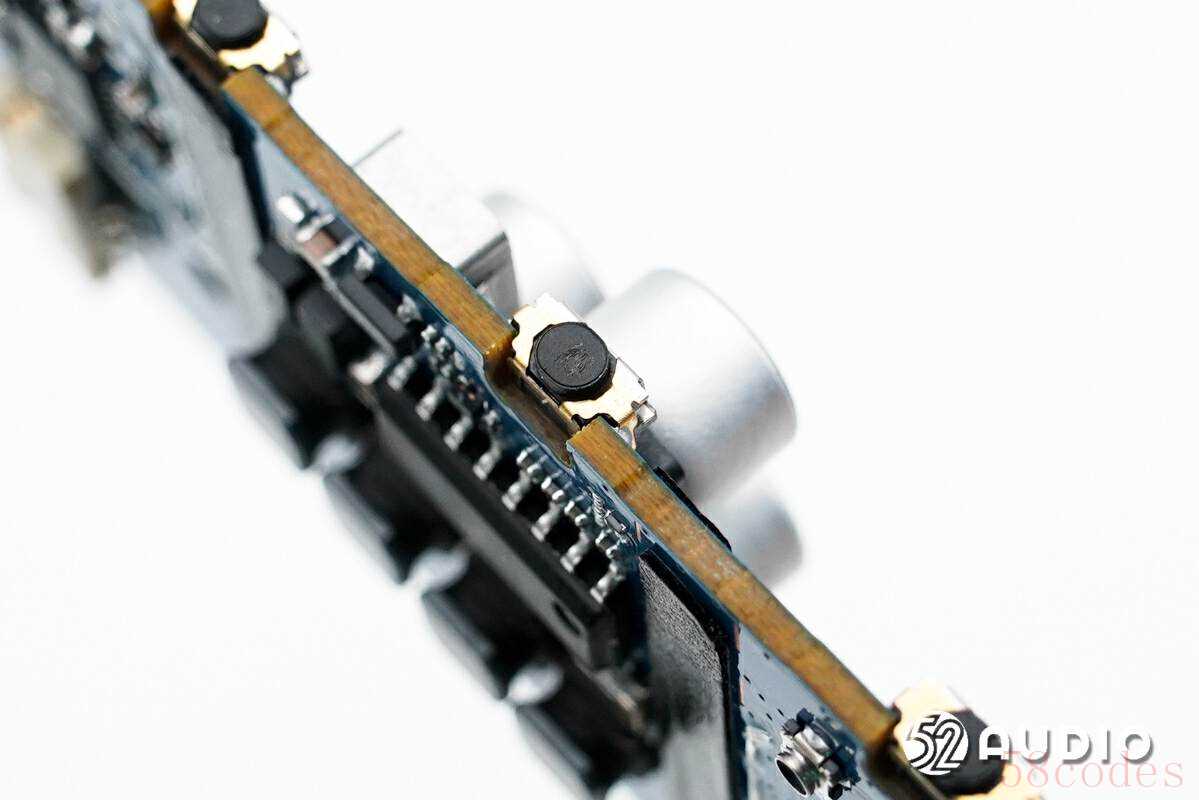

主板上的功能按键特写，五颗采用了相同规格。

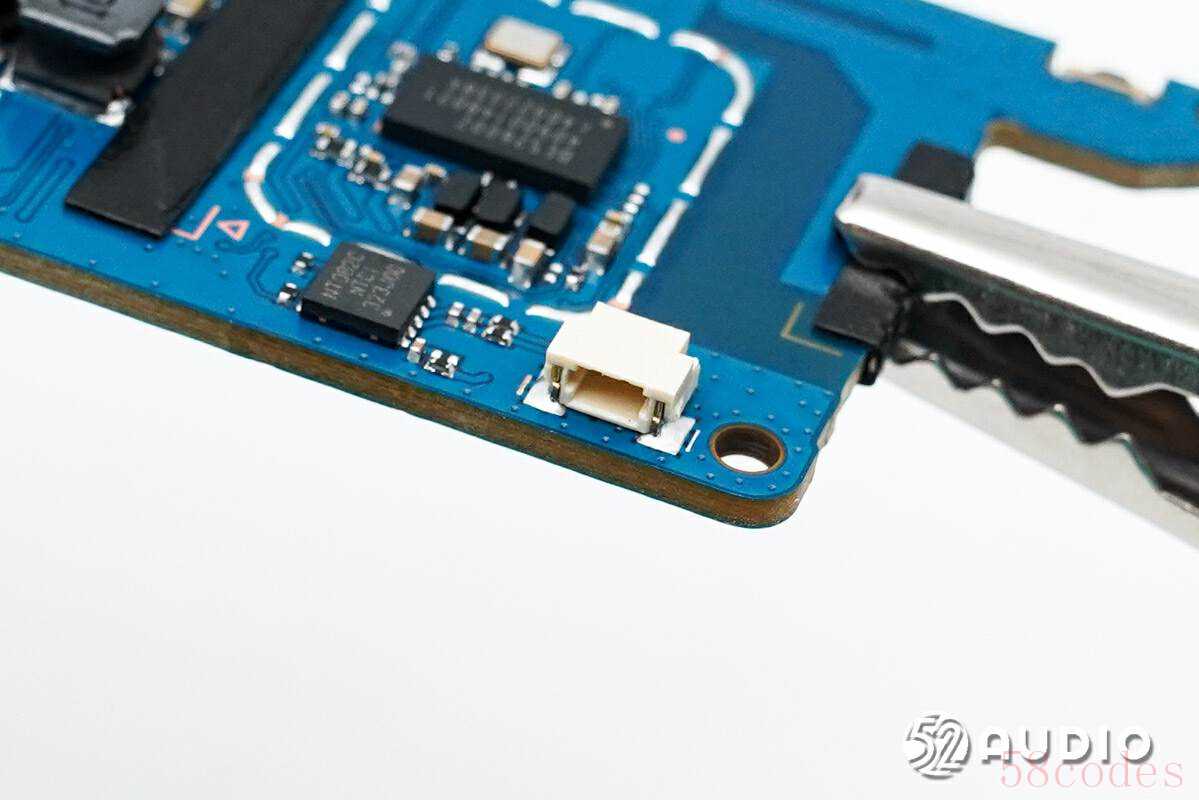

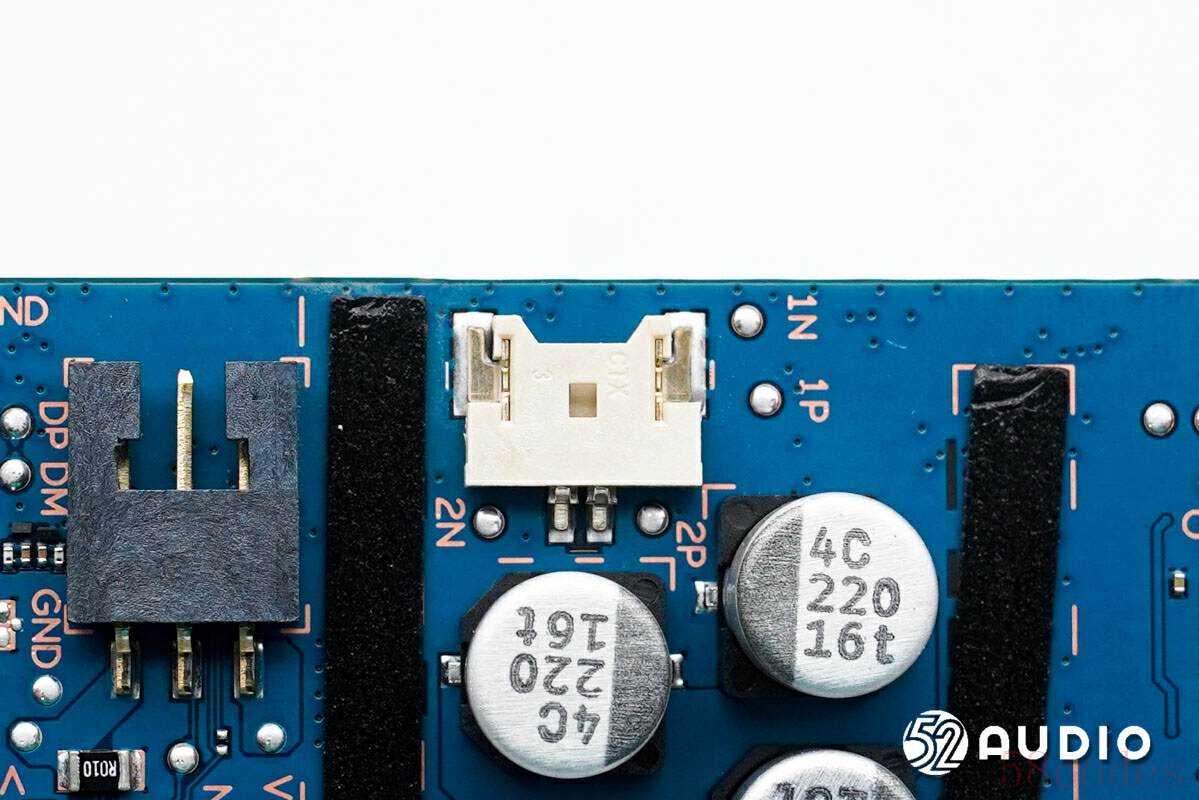

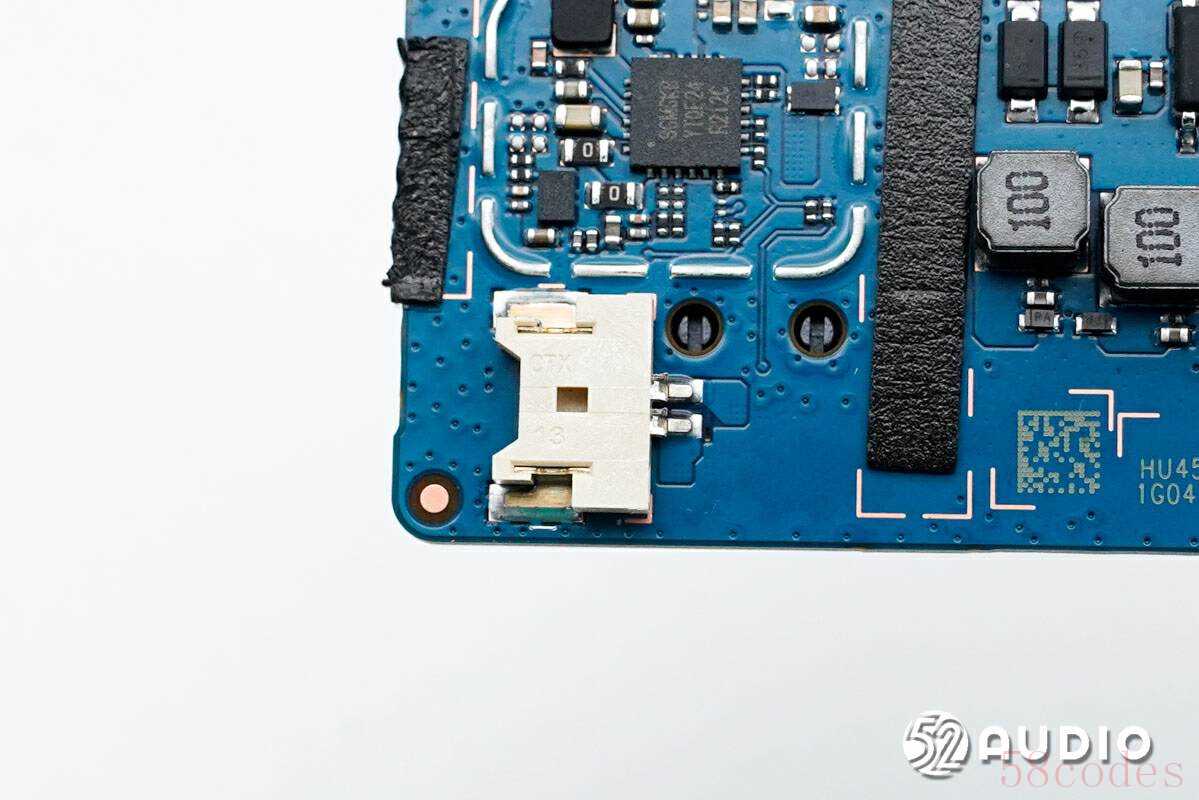

连接全频喇叭单元的导线插座特写。

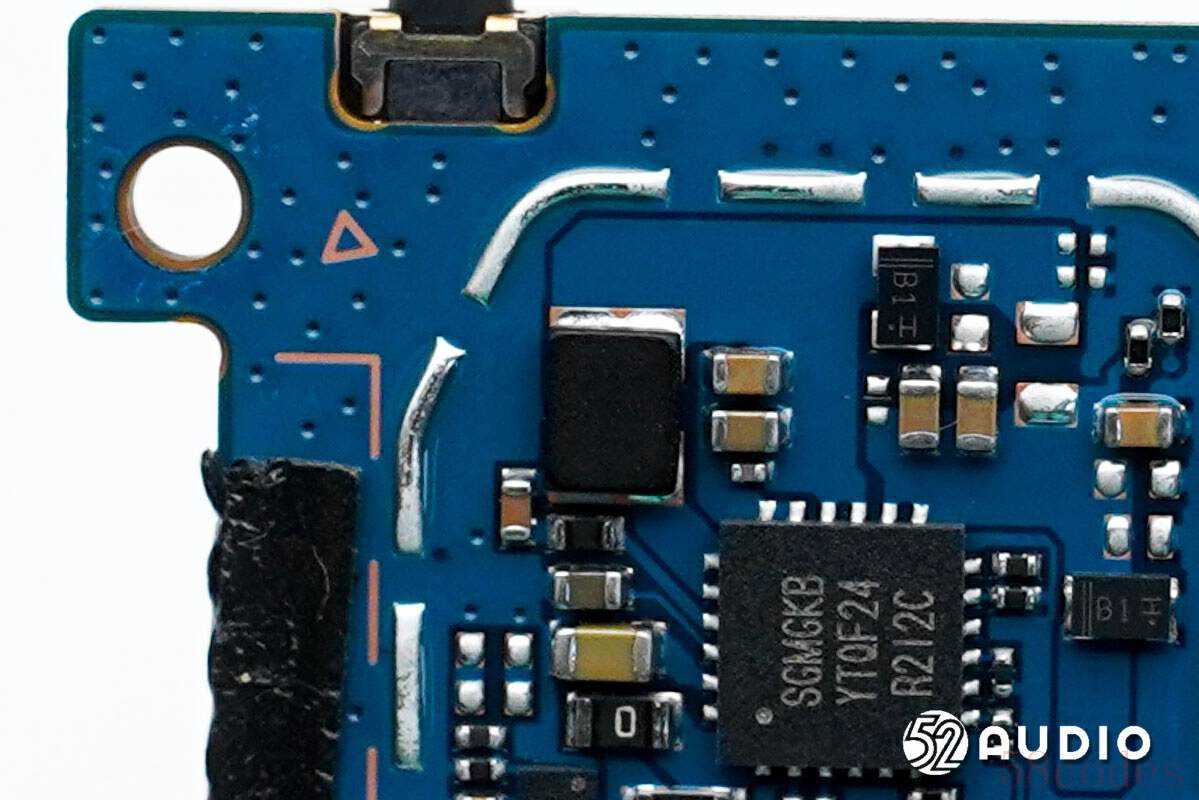

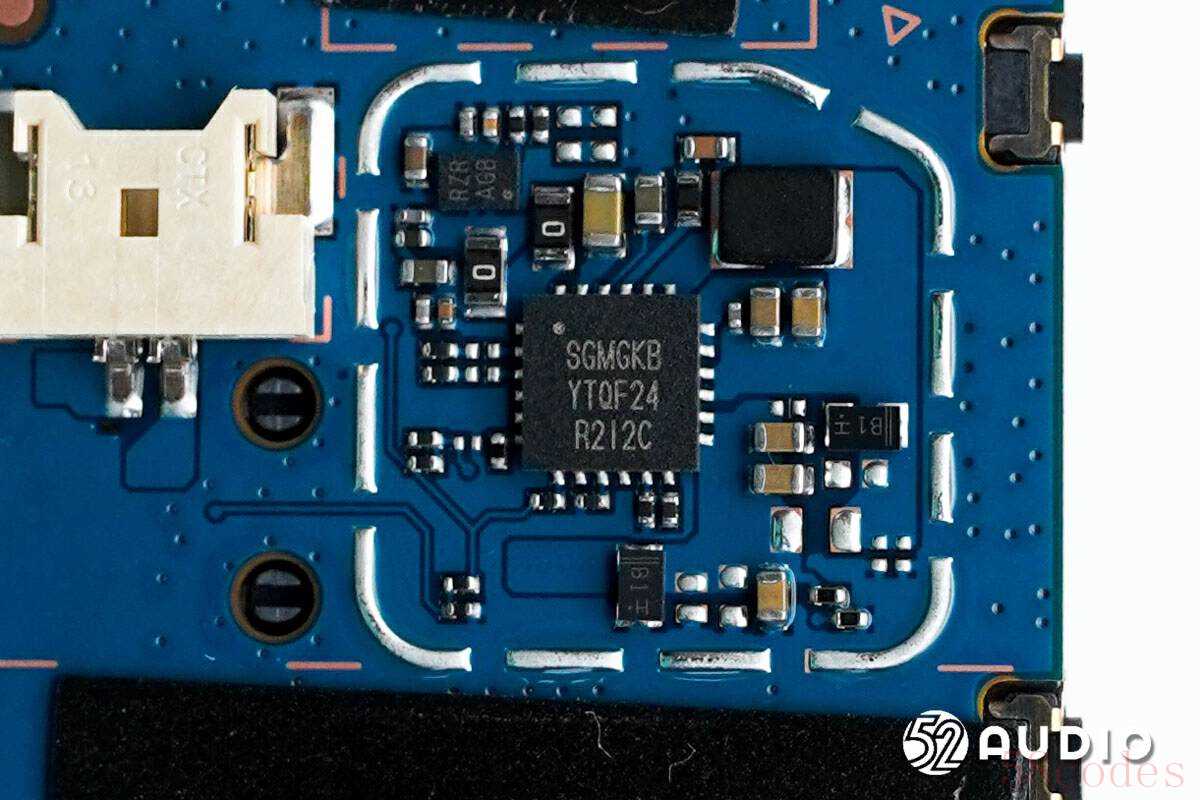

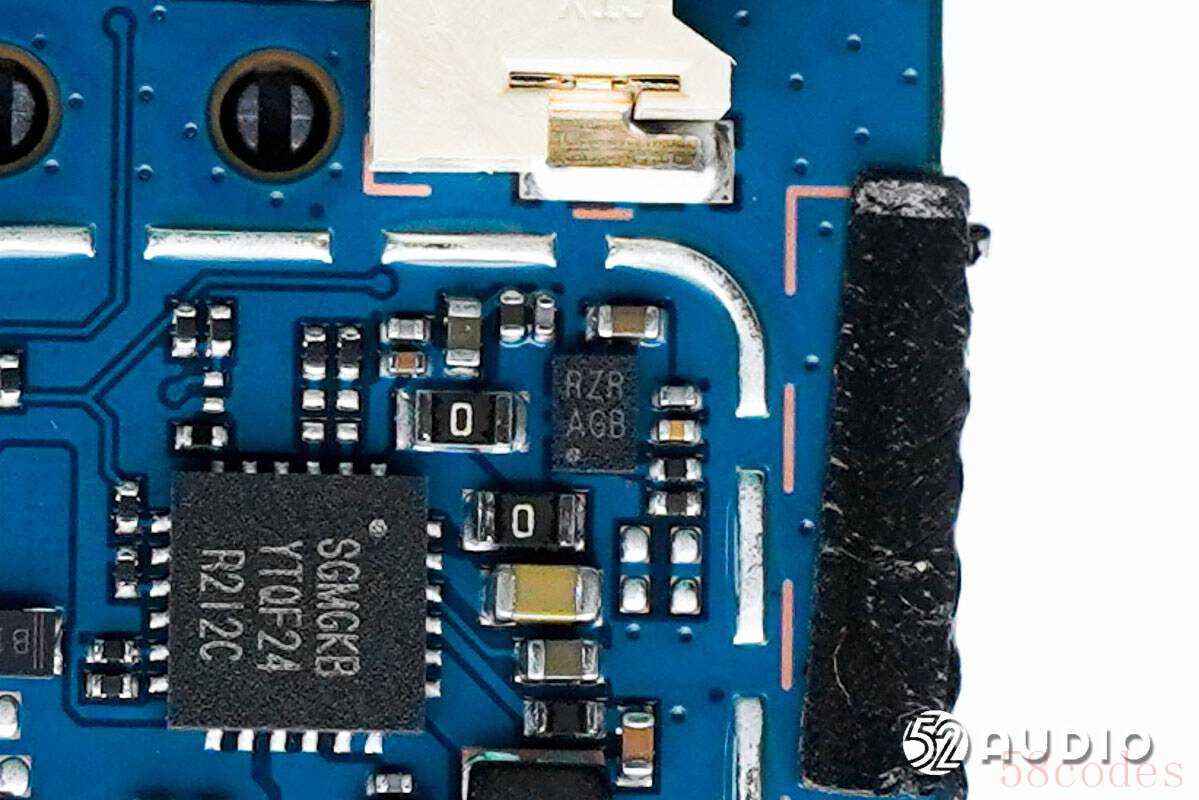

丝印“SGMGKB”的SGMICRO圣邦微SGM41513D锂电池充电器。是带有集成转换器和电源开关的电池充电器和系统电源路径管理设备，用于单电池锂离子或锂聚合物电池。SGM41513高度集成的3A设备能够快速充电，并支持适用于智能手机、台式机和便携式系统的宽输入电压范围。I²C编程使其成为非常灵活的电源和充电器设计解决方案。

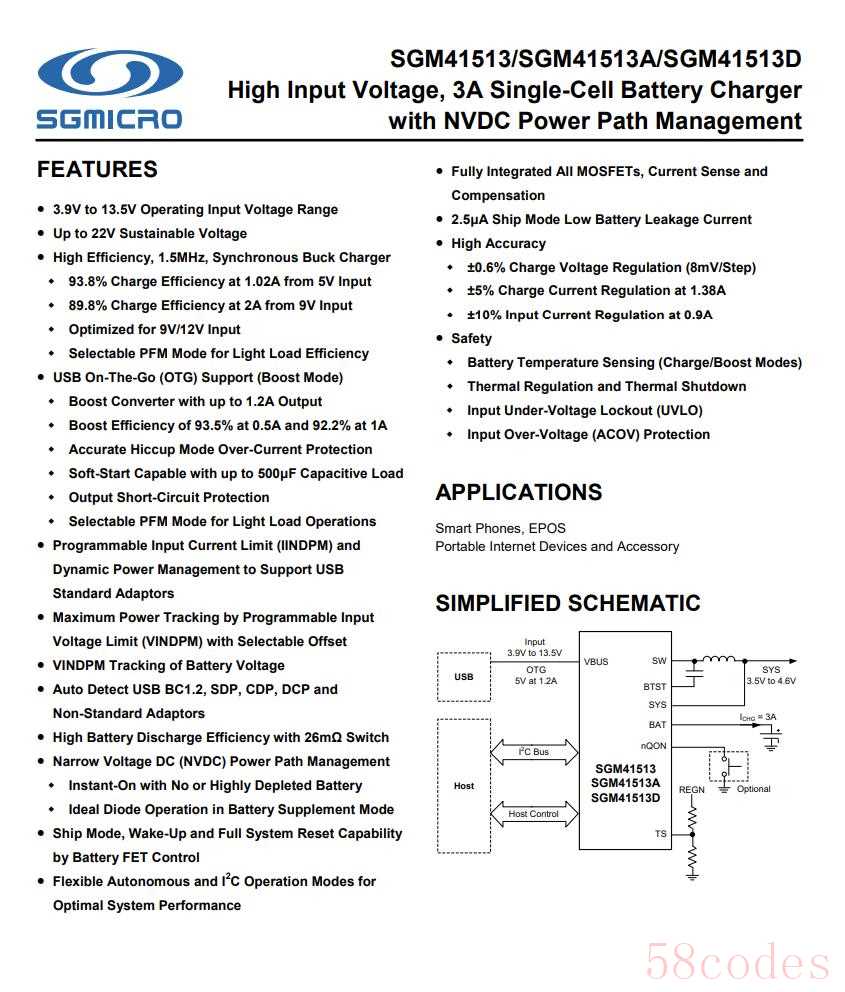

SGMICRO圣邦微SGM41513D详细资料图。

丝印RZR的IC。

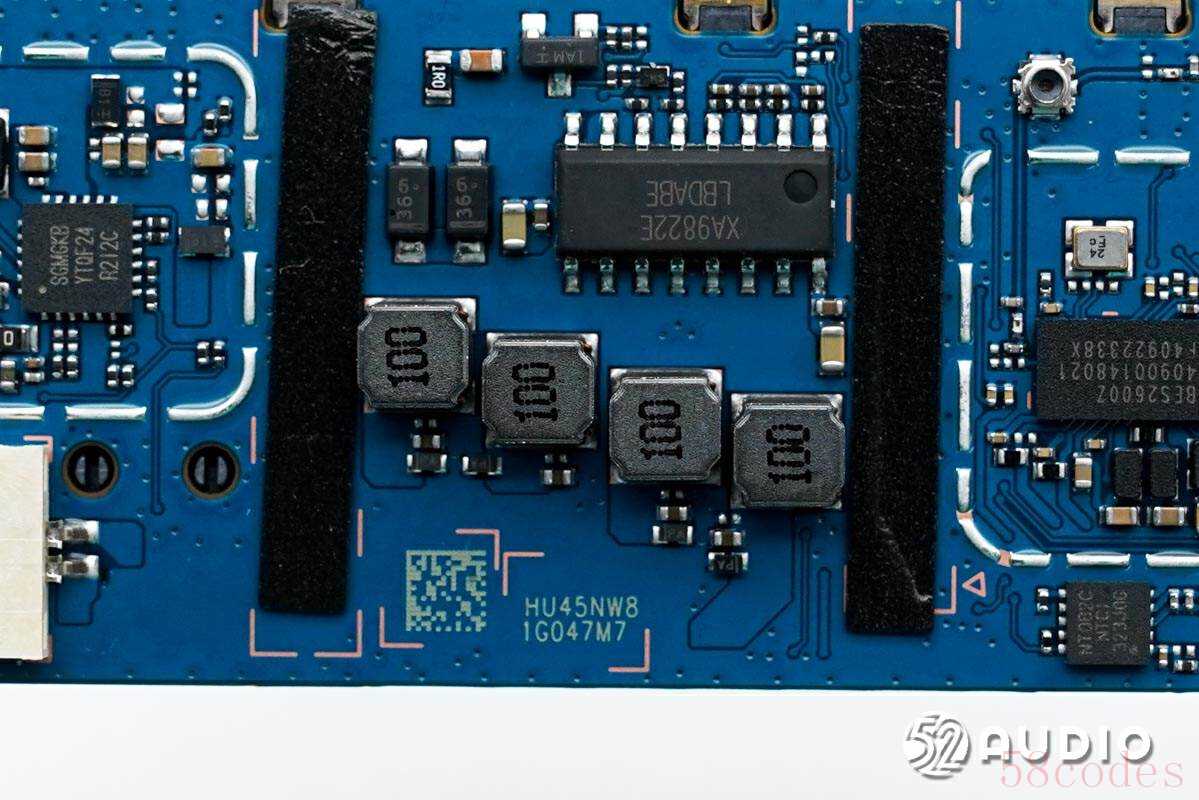

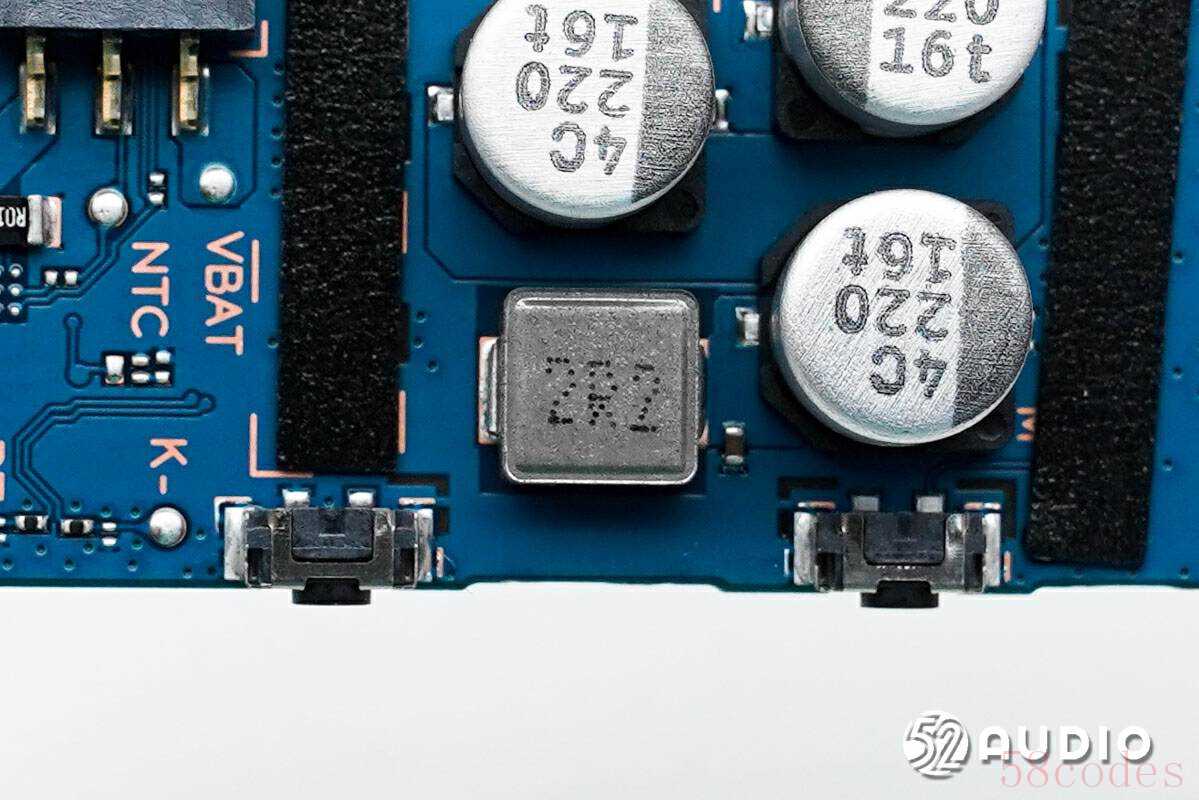

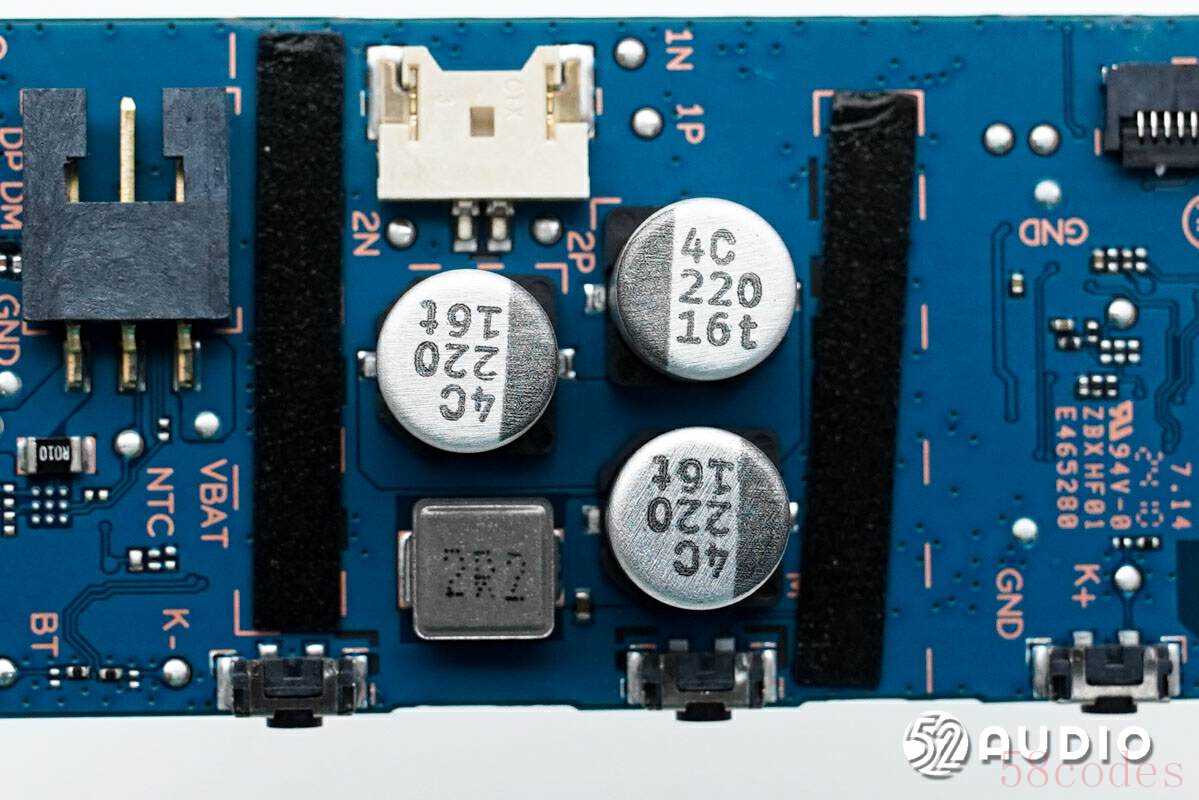

功率电感特写。

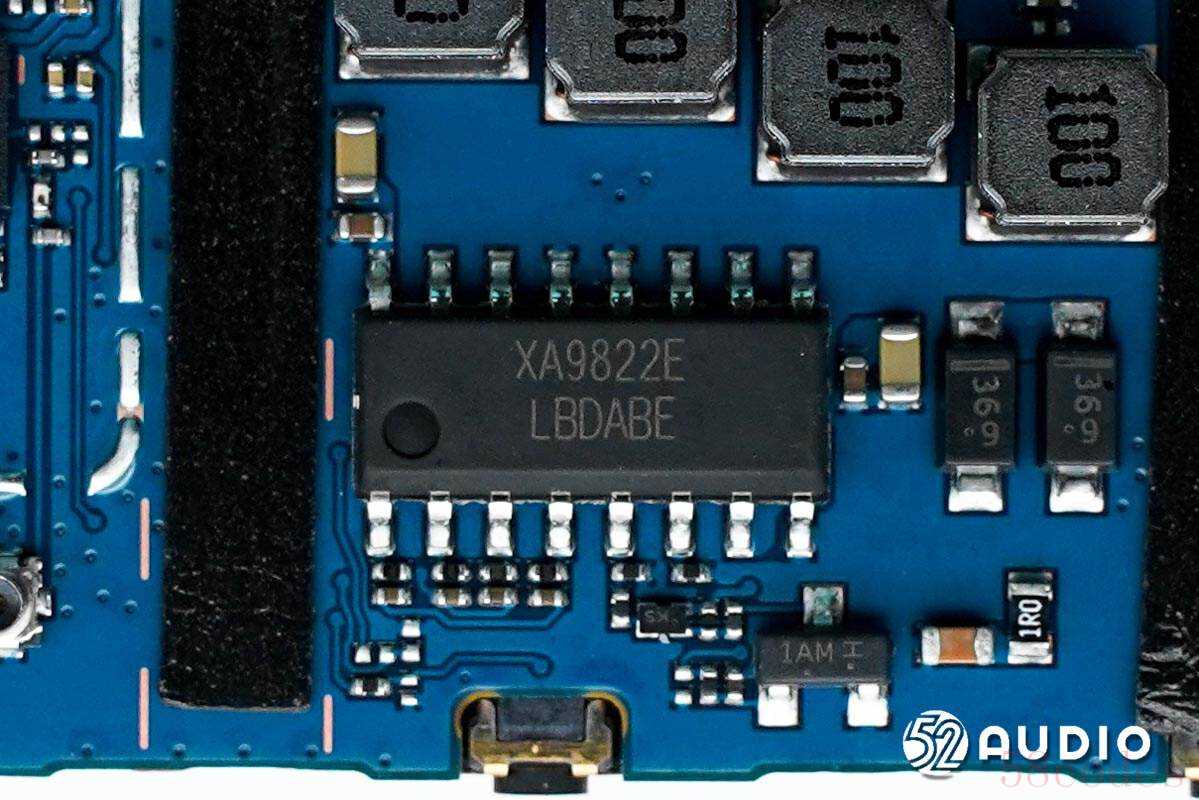

合肥汤诚（torch-chip）XA9822E音频功率放大器，用于扬声器驱动。

音频功率放大器外围滤波电感特写，据我爱音频网了解到，是来自顺络电子的SWPA系列绕线功率电感，线圈采用磁性树脂包覆，可以降低峰鸣声；铁氧体磁芯上的金属化带来卓越的抗冲击性和无损伤的耐久性；闭合磁路设计可减少漏磁通和电磁干扰（EMI）；同时小尺寸占用更少的PBC空间，节省功耗。

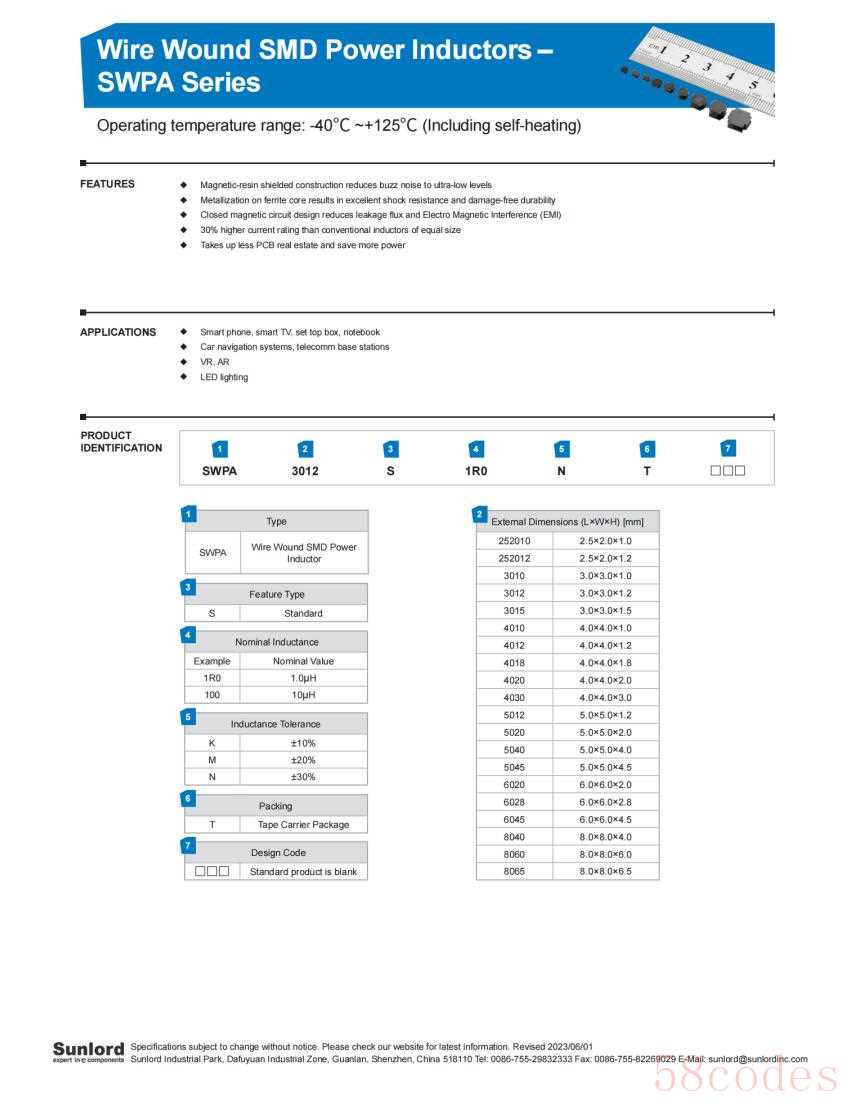

Sunlord顺络电子SWPA系列详细资料图。据我爱音频网拆解了解到，包括HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、联想、iKF、Marshall、JLab等品牌旗下产品均已采用顺络电子的电感器。

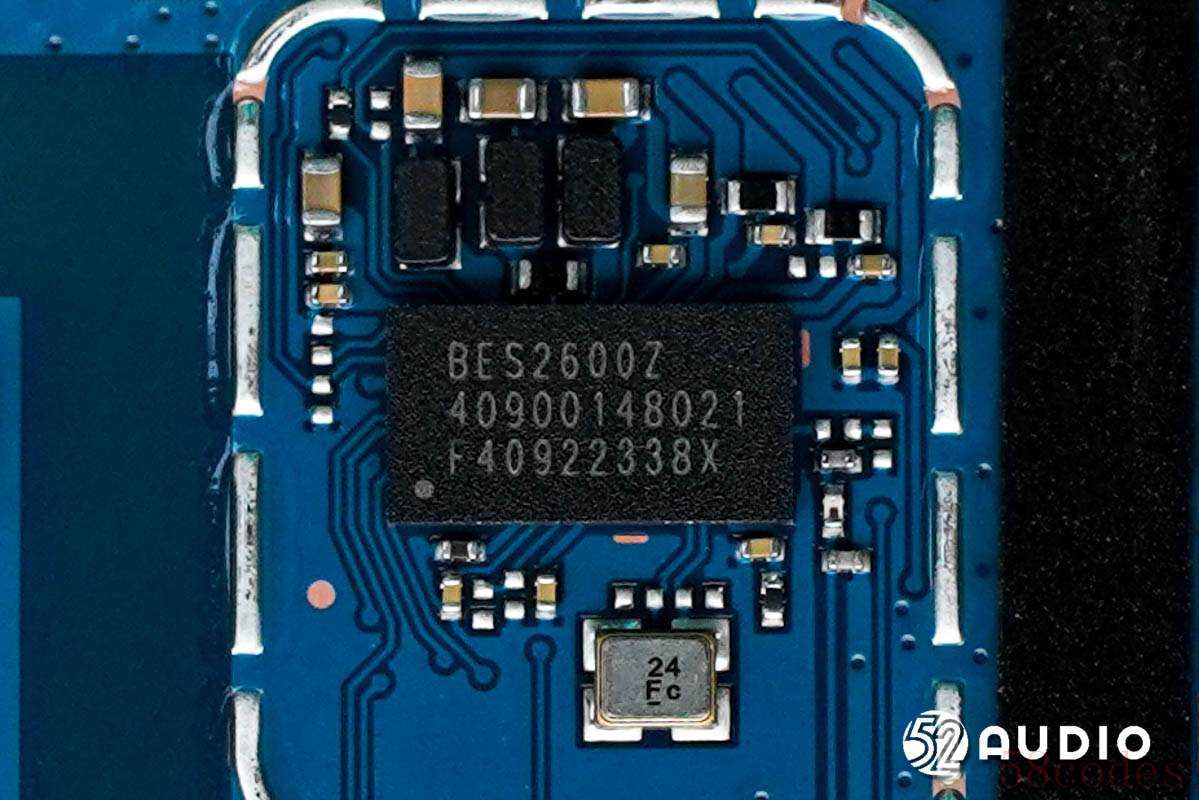

BES恒玄BES2600Z蓝牙音频SoC，支持蓝牙5.3，用于无线连接和音频数据处理。

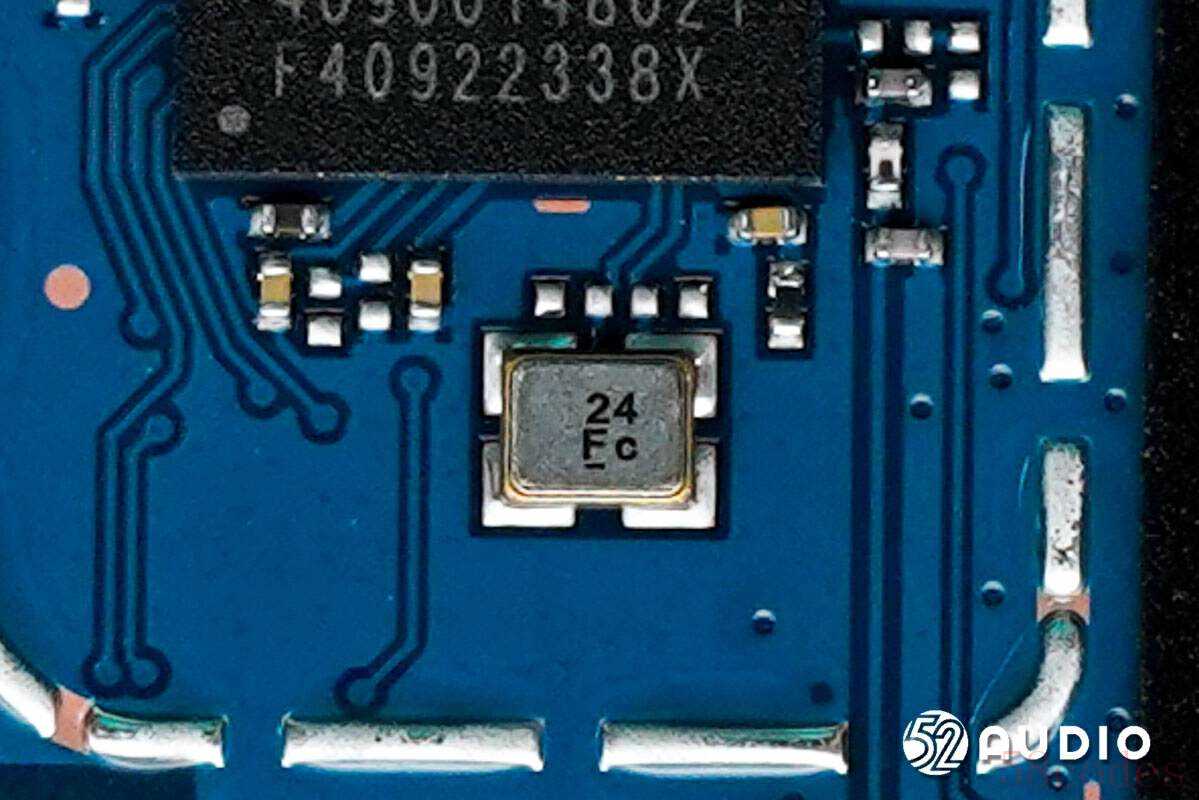

为蓝牙音频SoC提供时钟的晶振特写。

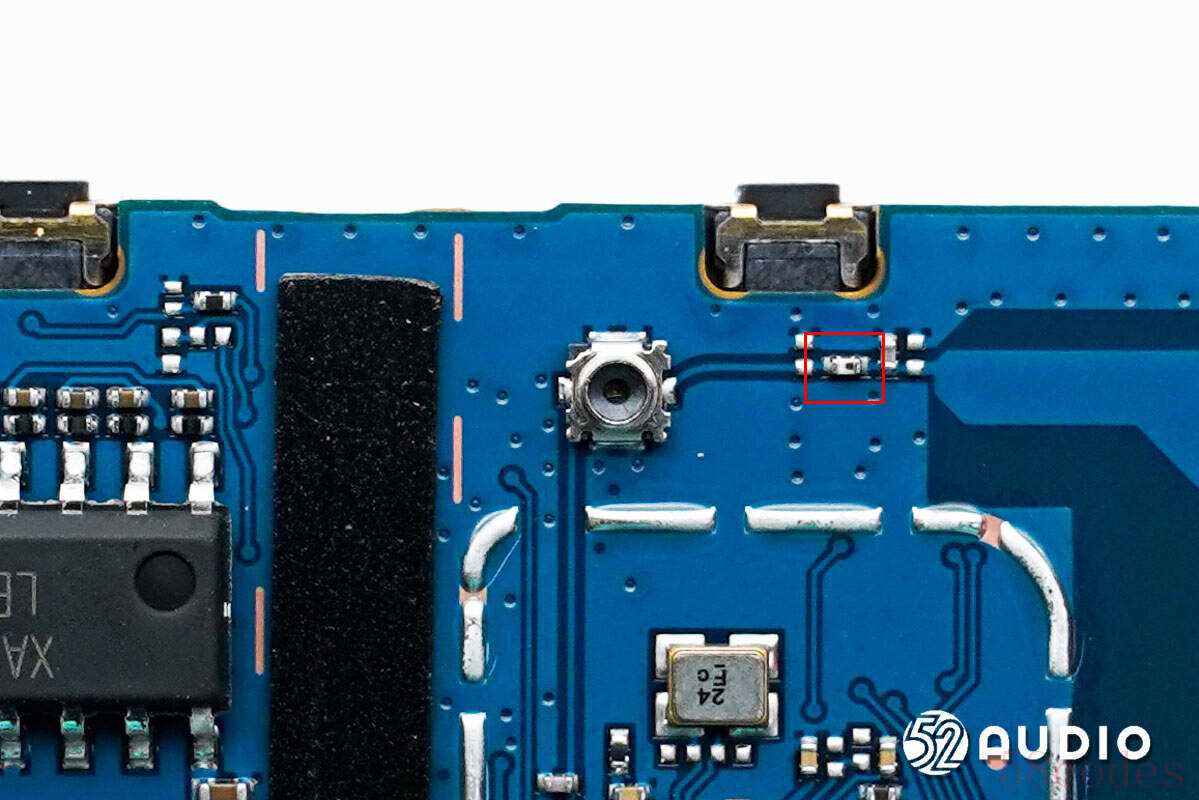

天线测试开关特写，右侧电路上设置有一颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感，产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

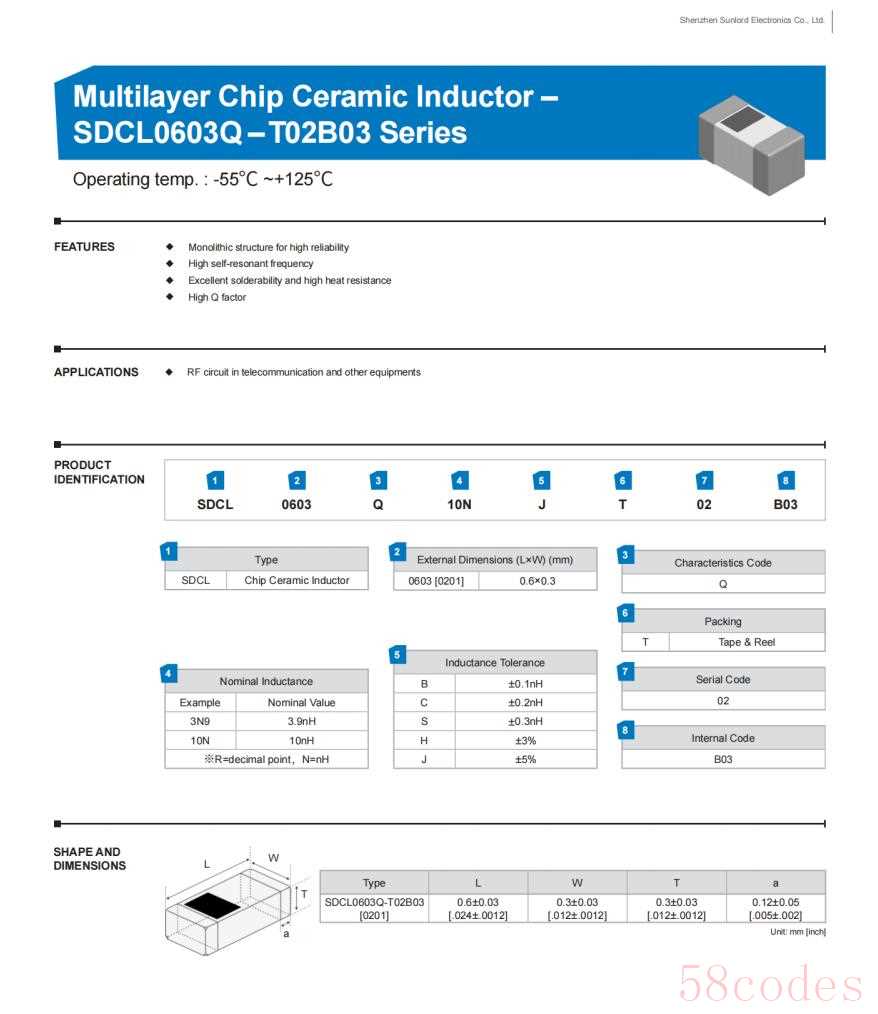

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。

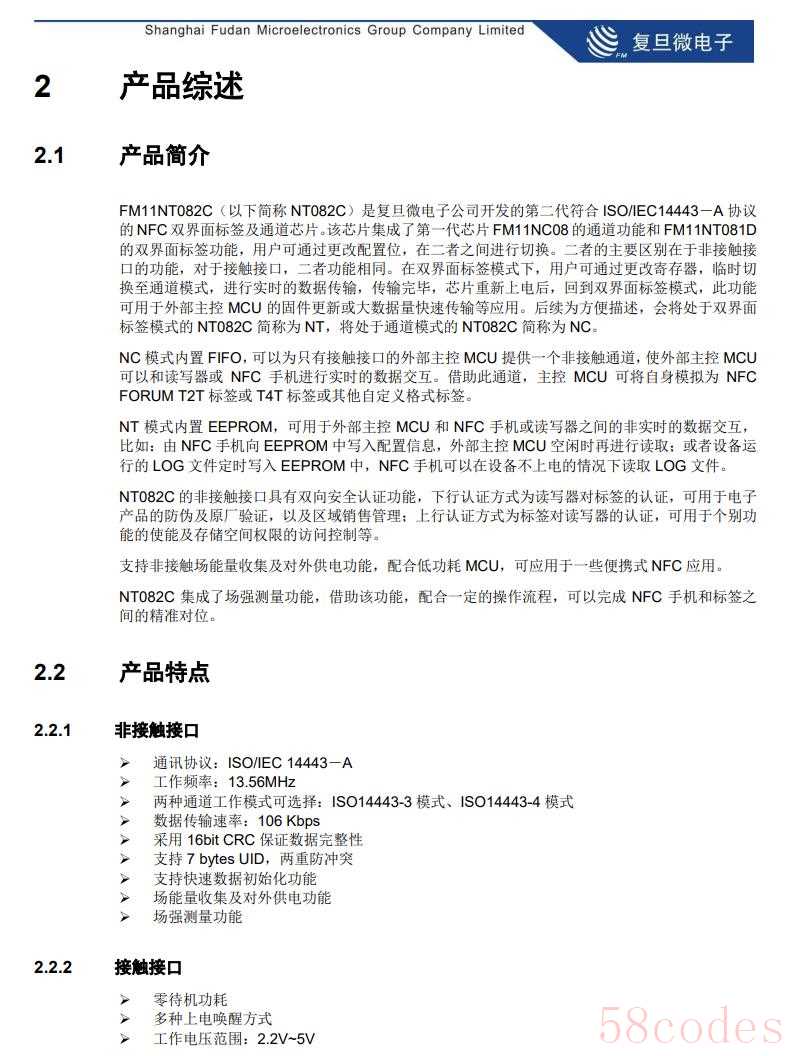

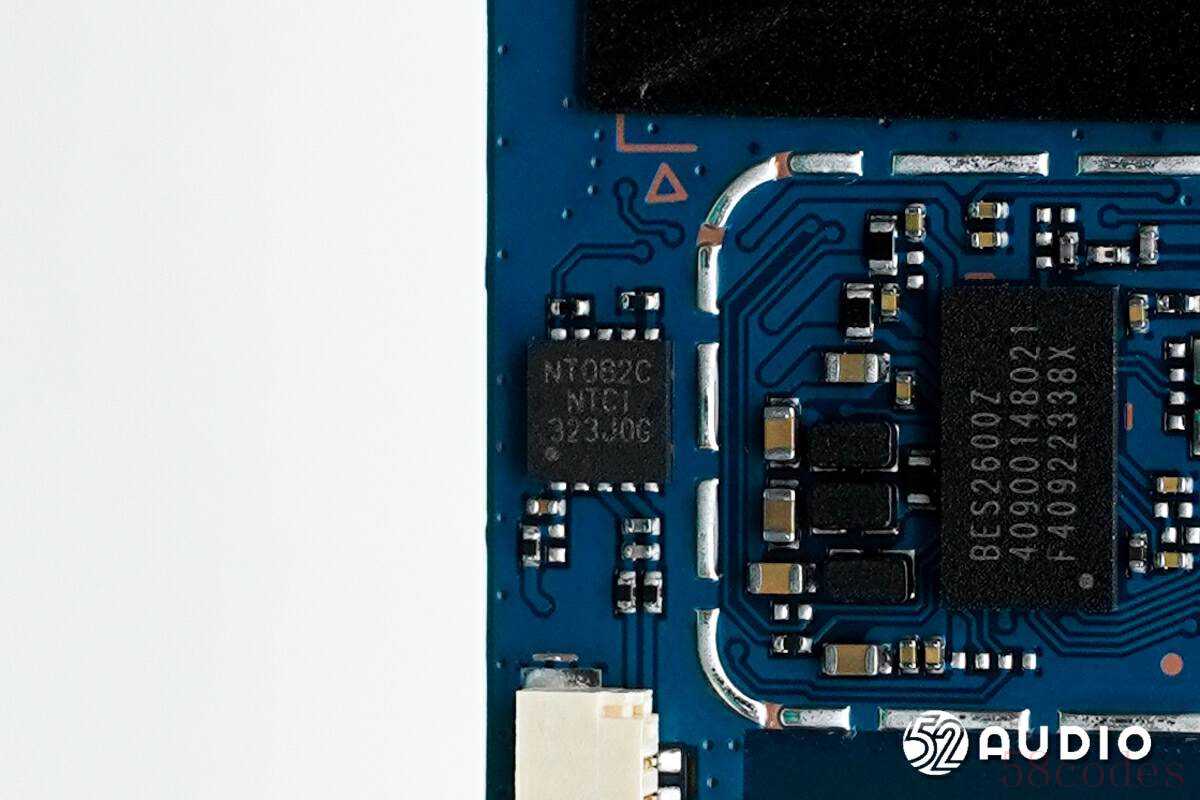

FM复旦微FM11NT082C NFC芯片，是复旦微电子开发的第二代符合ISO/IEC14443 Type A协议的NFC双界面标签及通道芯片。在双界面标签模式下，用户可通过更改寄存器，临时切换至通道模式，进行实时的数据传输，传输完毕，芯片重新上电后，回到双界面标签模式，此功能可用于外部主控MCU的固件更新或大数据量快速传输等应用。
