用户投稿PCB板卡中的Euro cards（也称为Eurocard或VME卡）是一种标准的模块化计算机板卡，广泛应用于工业控制、军事和航空航天等领域。在Euro cards中，上下两条铜箔通常具有以下作用：
1. "接地（GND）"：这两条铜箔主要用于提供接地路径，确保电路板上的电子元件和电路具有良好的接地性能。良好的接地有助于降低电磁干扰（EMI），提高系统的稳定性和可靠性。
2. "电源供应"：除了接地外，这两条铜箔还可能用于提供电源。在某些情况下，它们可以承载正电源（VCC）和负电源（GND）的信号，为电路板上的电子元件供电。
3. "信号传输"：除了电源和接地之外，这两条铜箔还可能用于传输信号。在某些设计中，它们可以承载高速数据传输、时钟信号或其他控制信号。
4. "屏蔽"：这两条铜箔还可能起到屏蔽作用，降低电磁干扰。通过将电路板上的信号线与这两条铜箔之间的空间保持一定距离，可以减少电磁干扰的影响。
总之，PCB板卡中的Euro cards上下两条铜箔主要用于提供接地、电源供应、信号传输和屏蔽等功能，以确保电路板上的电子元件和电路正常工作，提高系统的稳定性和可靠性。
相关内容：
SUBRACK（欧式插箱）的标准化模块化以及易用性，可以快速实现产品开发、试制和生产。提高企业市场竞争力而成为企业电子机械结构的首选。那么欧式板卡除了标准尺寸以及开孔，功能上又有哪些设计？
3U160mm板卡

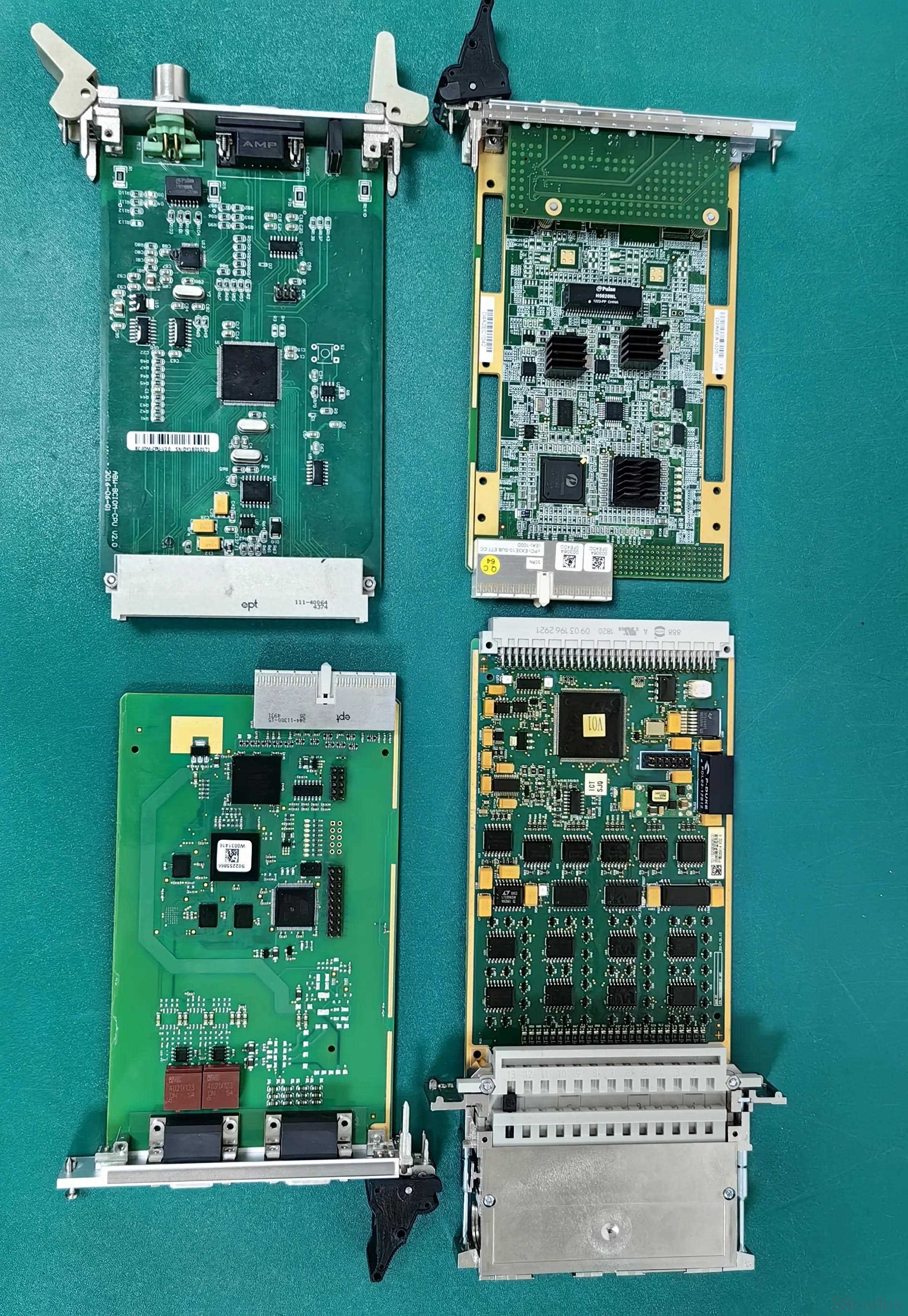

上图是4块3U160mm标准版卡,但这4块板卡中有的板卡有两条铜箔是干什么用的呢？为什么有的有有的没有，有的是两条，有的是一条这是为什么呢？

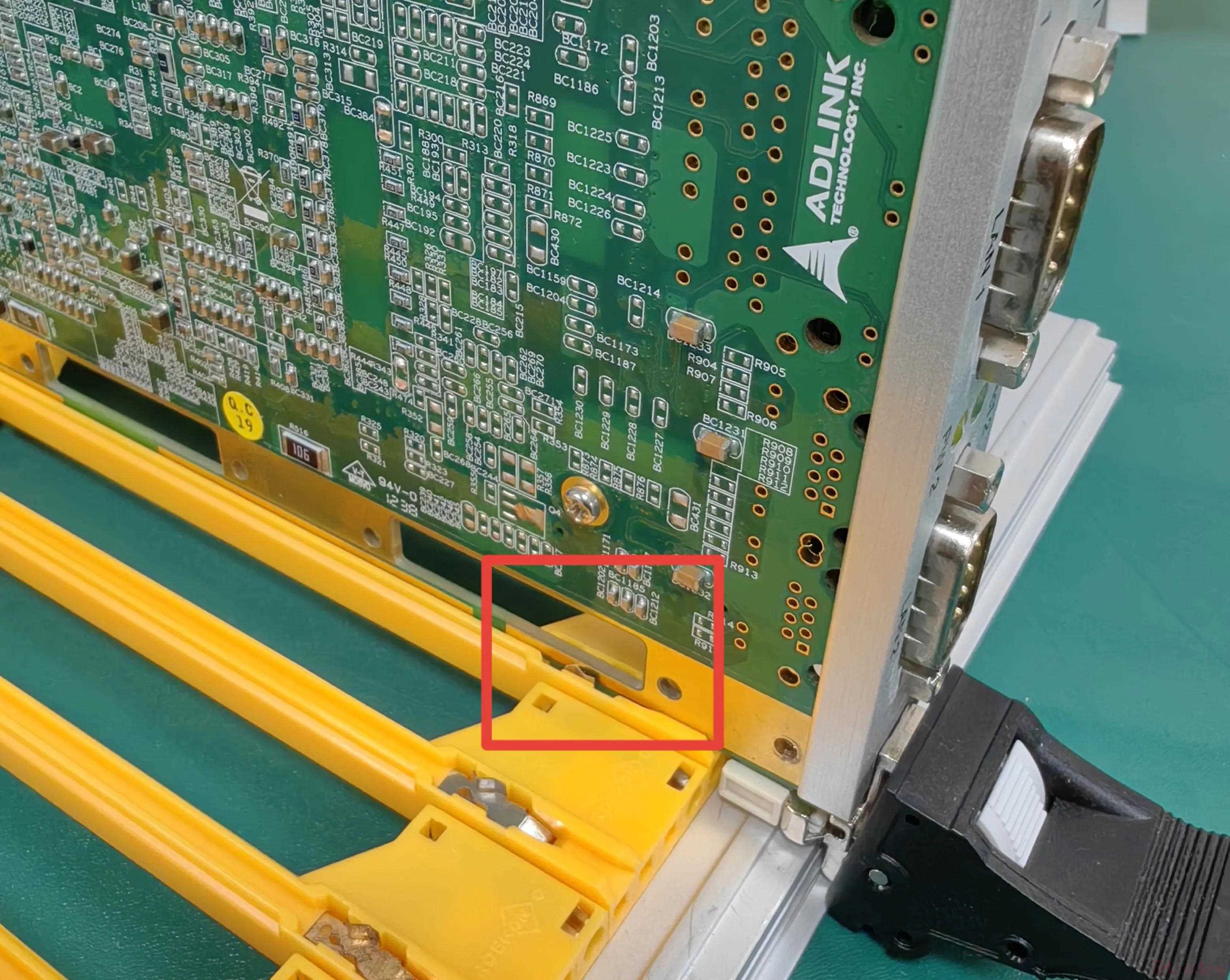

板卡接地与导轨ESD静电释放卡脚的装配状态
这个铜箔是板卡的接地，主要的目的是ESD静电保护，消除插拔板卡时静电对元器件的损害。使用时需要同时选装导轨上ESD静电释放卡脚，并确保与箱体形成良好的接地。

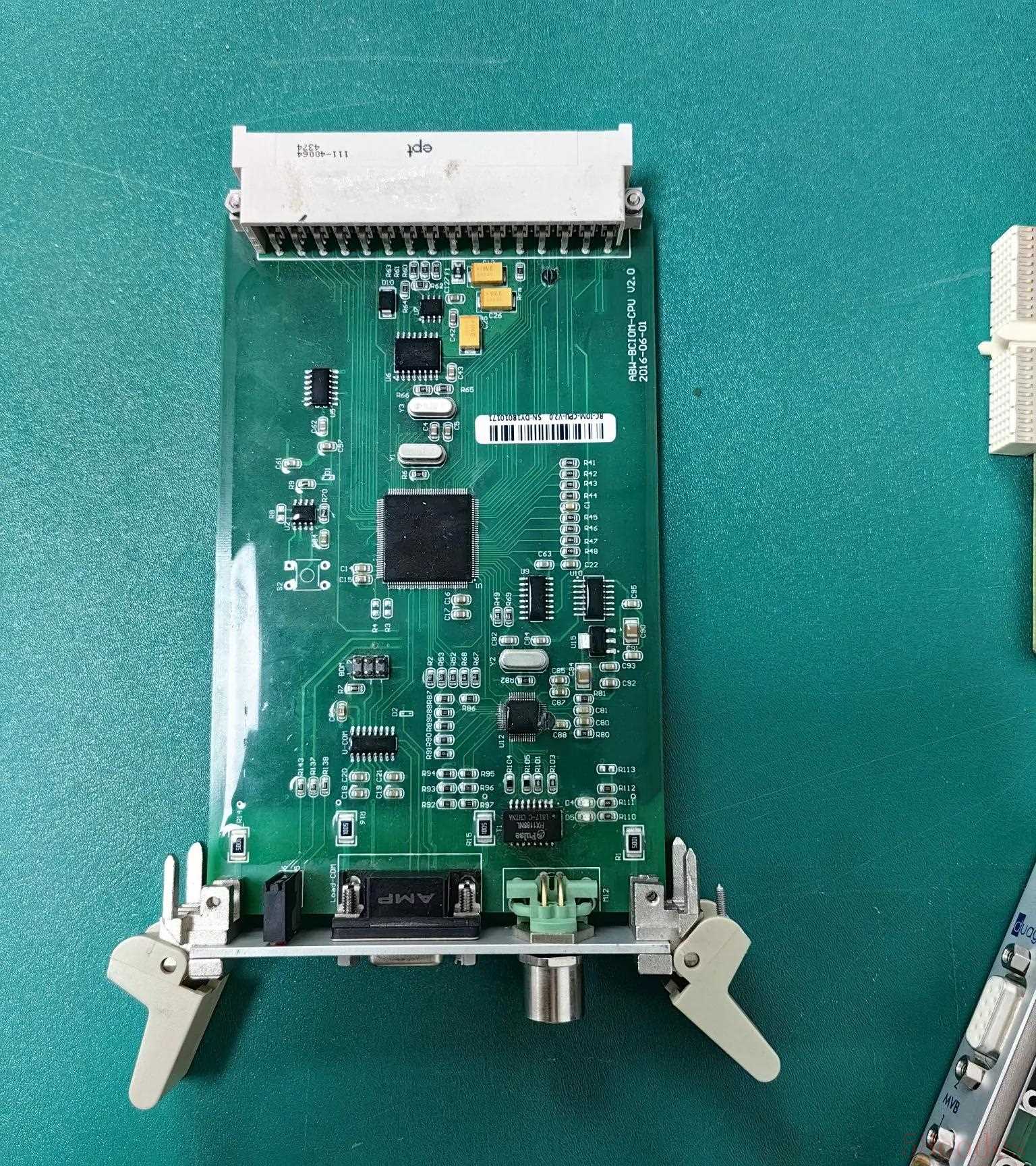

上图板卡没有接地设计
早期设计的板卡没有设计接地，具体的原因没有深入的探究。也许是当时没有相应的标准或者是工程师的个人设计习惯，个人认为多一重保护确保办卡的可靠性更为重要。

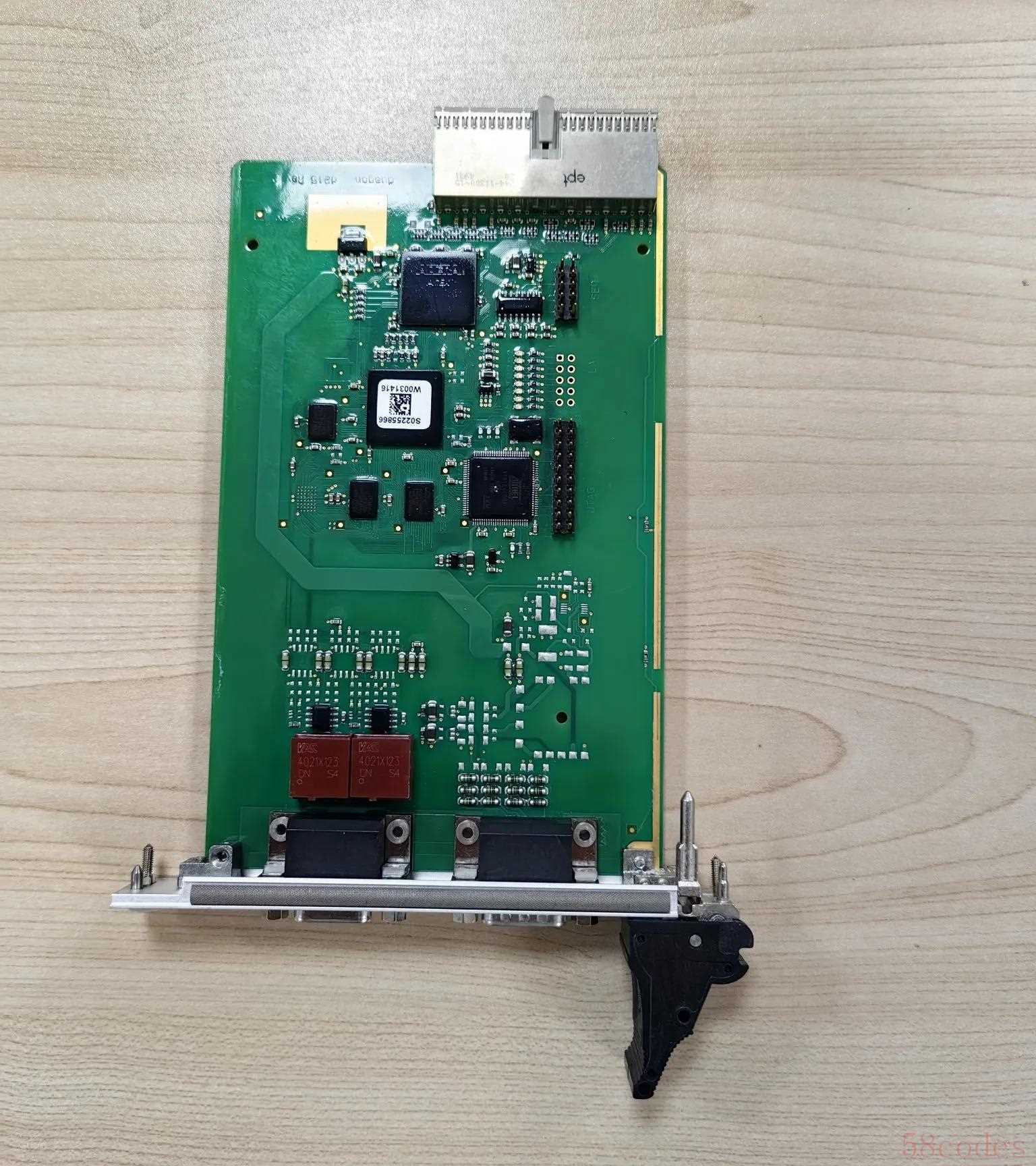

在板卡一侧设置接地的设计
上图是一块儿标准的3U160mm板卡，可以看到板卡在一侧设计了接地，理论上讲与两侧设计接地可以起到相同的作用。具体使用的可靠性还有待进一步的研究。

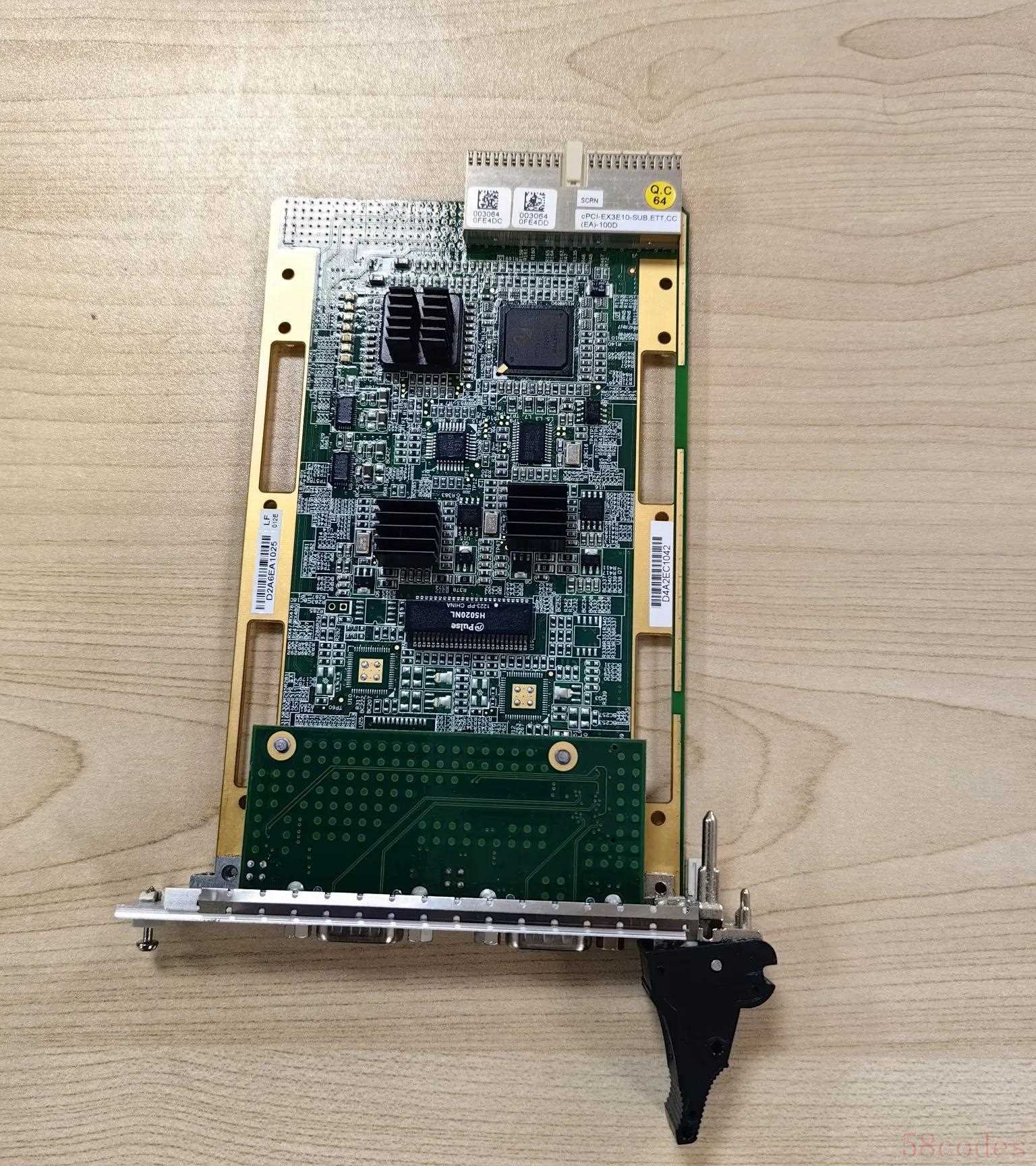

这个板卡开了4个长方形的洞
可以看到上图3U160mm板卡 与标准的3U160mm板卡不同的结构就是多了4个洞多了几个安装孔。这是将标准插卡做和加固板卡做成了通用版。4个洞和几个安装孔可以加装锁紧条。
