OPPO R9拆机：结构布局合理且做工扎实

【手机中国 拆机】前不久OPPO发布春季发布会，带来了全新设计的新品R9&R9 Plus，相较前代的R7系列，R9外观更加时尚圆润，边角过度也更协调，握持感提升轻盈顺手。R9虽美，但也不妨碍我们暴力一次，为大家带来拆机测评，我们来看看R9是否表里如一，美因苛求？

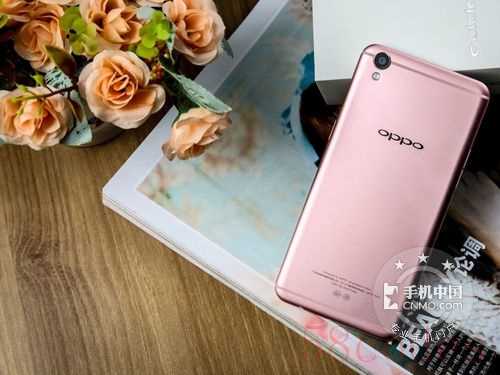

R9的背部更加精美▲

全新设计的R9，背部更加浑然一体，不再是三段式材料“拼接”。

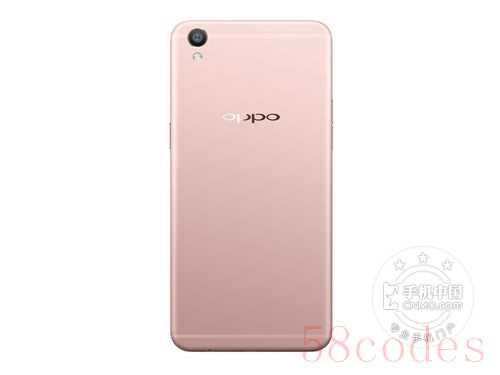

天线不再突兀，白带偏粉更加自然▲

玫瑰金的背面，仅有两条天线，且塑胶有加色，香槟金版本也一样，这样一来天线分割线同机身颜色更加协调。

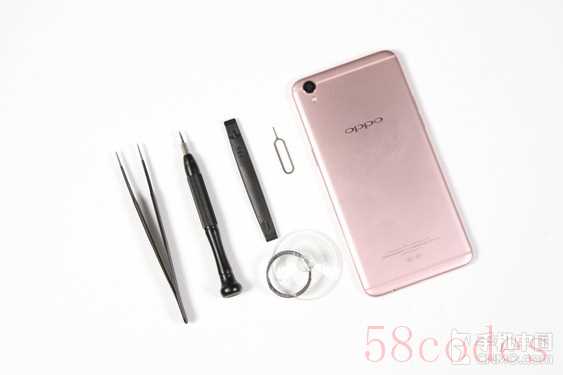

拆前准备▲

拆机工具：螺丝刀、镊子、吸盘、撬片、必要的话可以准备镊子和收纳盒，方便收纳螺丝。

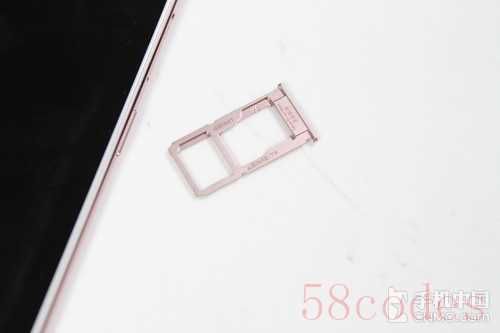

首先取出SIM卡槽▲

卡槽是双卡设计，Nano+Micro、与或卡组合，卡座前端有做“T”型防呆设计。

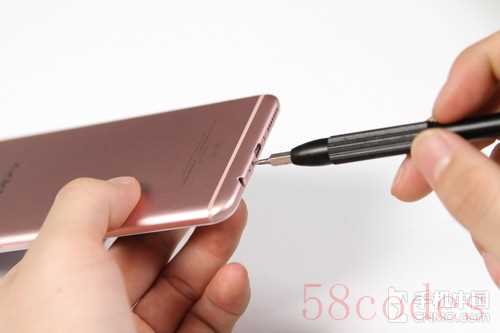

拧掉底部两个Torx【梅花】螺丝▲

注意，如果个人私自拆机，或许会导致保修期内的售后丧失，请慎重！

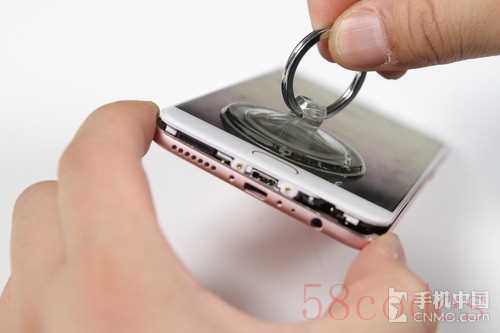

推荐从底部开始拆机▲

用吸盘吸起底边屏幕一角，发力同时，用翘片插入开缝轻轻翘起，在这里特别提示拆机的时候要注意双手的协同合作，不要用蛮力以免损坏屏幕。

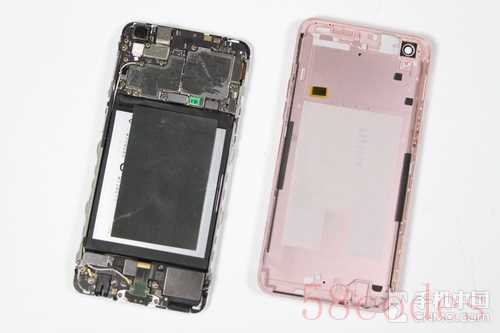

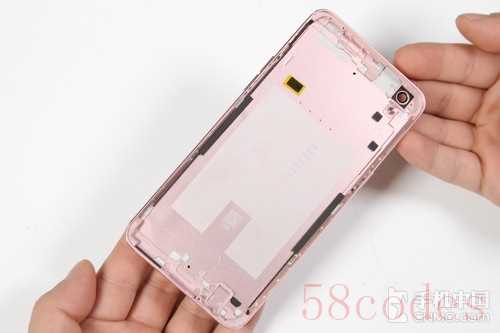

背盖分离的OPPO R9▲

金属背盖采用铝合金为CNC一体加工，表面是阳极氧化加220号精细锆砂喷砂，手感细腻，后盖上并没有安置什么其他组件。

银灰色部分是接地，分集天线&GPS 天线&Wi-Fi天线及馈点▲

拆卸简单方便

R9的后盖分量极轻，但摸起来坚固程度很好，金属硬中微微带柔。

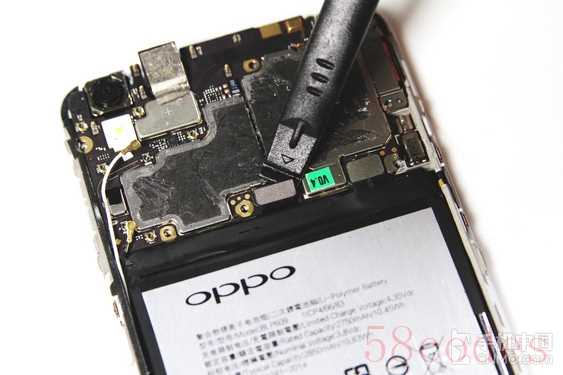

主板特写▲

排布很工整，内部结构很紧凑，连接线的卡扣位置都有加额外的固定垫片，工业细节更加极致。

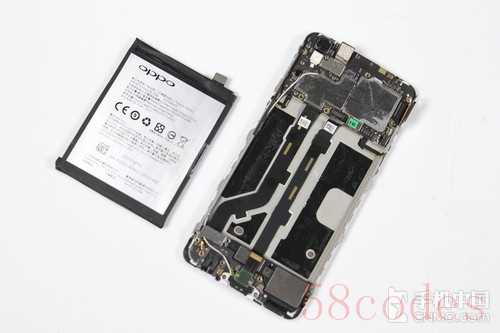

拆卸下的电池▲

为了增加主板和内部器件的稳定性和牢靠程度，OPPO贴心的有在重要的BTB上，附加金属垫片，拆掉！（注意妥善收纳垫片和螺丝）

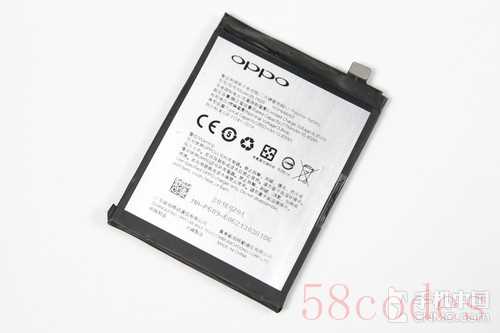

取下电池2850mAh电池▲

电池上有撕手位，但电池背面的背胶比较紧，需要大力一点，拉起电池前注意检查是否断开相关连接线。主板靠7个十字螺丝固定，取下主板的时候注意解开左侧两个天线。

R9主板正反照▲

主板上有很多泡棉&泡棉背胶，以及主板上正反面的石墨散热贴纸，都为一次性耗材，一经撕毁无法还原。

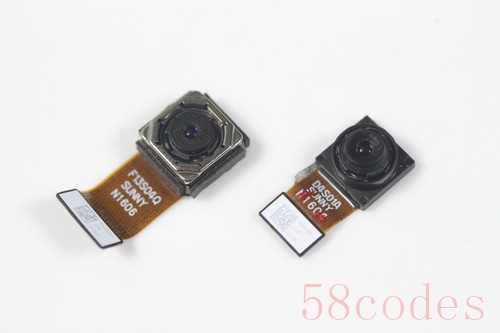

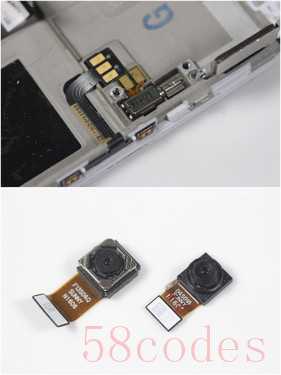

左为前置13.0M后置，右为13.0M前置▲

前置镜头，定制的1600万像素1/3英寸前置摄像头，像素单位面积为1微米，5P镜头，拥有78.1°广角，光圈达到惊人的F/2.0.

后置镜头，OPPO R9配备了1300万像素1/3.06英寸CMOS感光元件，光圈为f2.2，单个像素点面积为1.12μm，是目前十分主流的手机拍照硬件配置并支持PDAF 相位对焦。

特别一提，R9内部有两个小改变，第一点是从以往普遍的振子马达换成了偏心轴马达，振感会更强烈，也更容易感知，其次，两个摄像头，后置虽然还是1300万像素，但是偷偷加入了光学防抖为Lens Shift镜头防抖方案，前置镜头由于加入了F/2.0大光圈，镜头的模组更大更突出，但还是塞进了小巧的机身里，设计上下的功夫很多，这一点OPPO并没有提。

主要芯片部分

R9在主板的外侧不仅都贴了石墨散热贴，在屏蔽罩的内侧本次还加上了硅脂，辅助均匀散热。

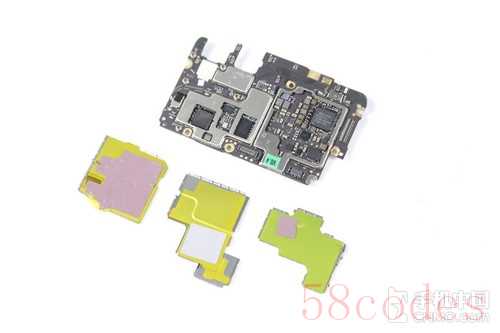

取下主板上的屏蔽罩▲

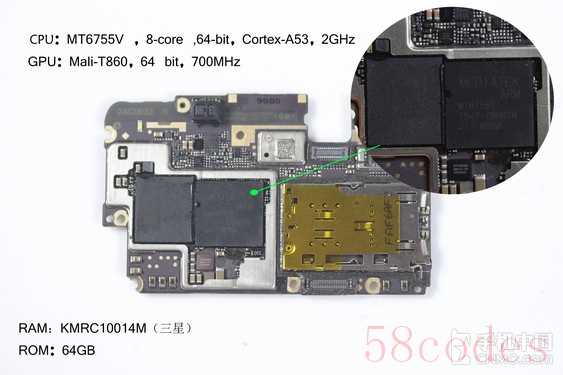

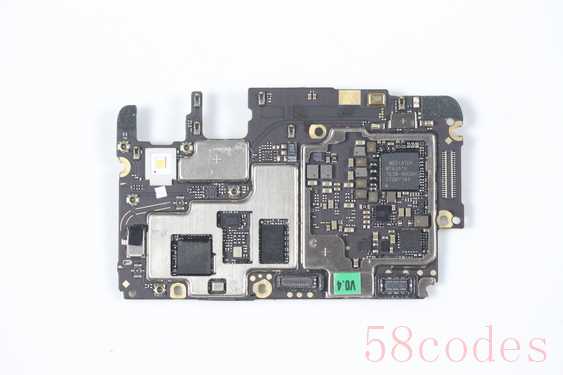

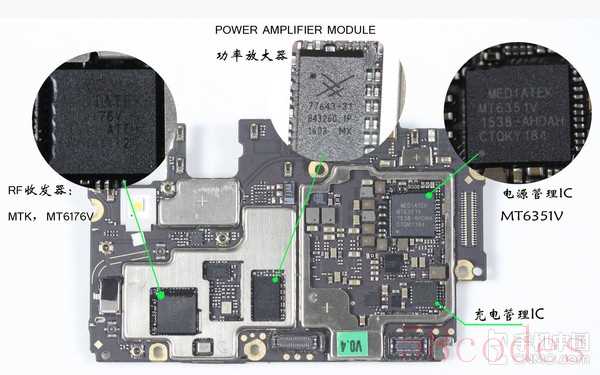

主板正面-CPU、RAM、ROM

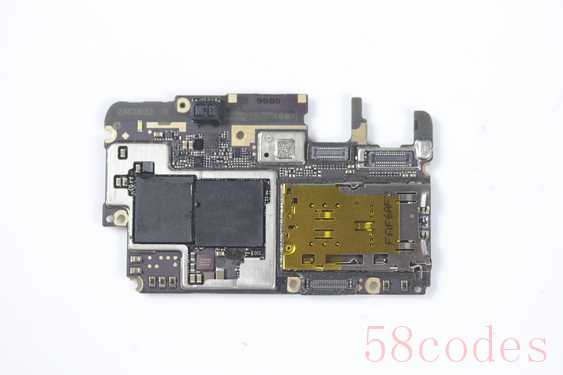

主板背面细节

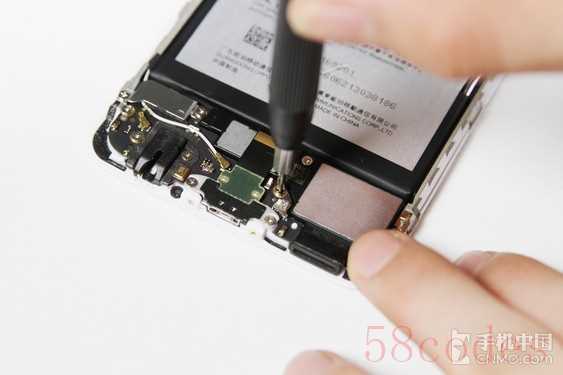

底端扬声器&副板局部照▲

副板上一共有9颗固定螺丝，注意收纳。

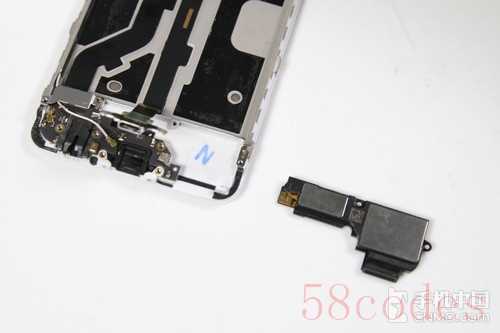

底部副板&扬声器▲

底部螺丝取掉就可以轻松取下副板上的配件，扬声器配件采用触电安装，可轻松分离。

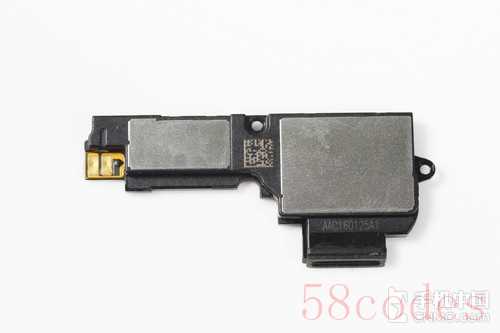

底部副板▲

R9的扬声器出音在机身侧面，扬声器总成双面都有钢片，超薄机身，细节设计。

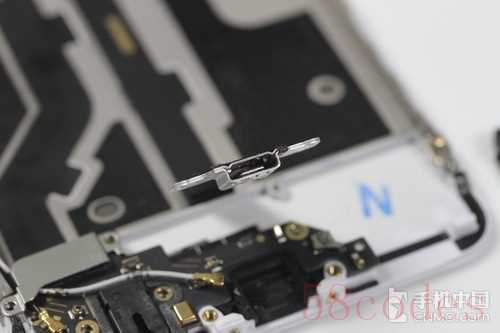

VOOC闪充特别定制的7pin插口

VOOC快充技术特别定制的7PIN接口，目前，市面使用较少，顺带一提，MWC2016上OPPO带来的Super VOOC闪充就是结合Type-C实现的哦！

拆机总结：

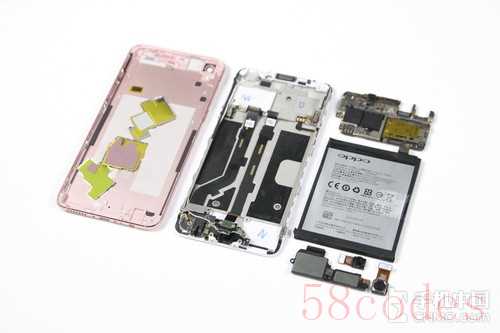

R9“全家福”

OPPO R9采用了金属一体机身，背盖告别R7系列三段式设计，更加浑然一体，正面2.5D玻璃，配合边框侧面“凝光腰线”的加入，整机在手机把玩起来更加浑然一体，虽然外观设计上和魅族，苹果有一些相似之处，但是设计的好处就是总能在不为人知的地方不断的精益求精，R9在很多的地方做的更好，细节更到位，超窄边框1.66mm，都是非常的亮眼。

经三年前期研发，两年市场多款产品的验证，VOOC闪充创造性的解决了智能手机的续航难题，“充电5分钟，即可通话2小时”好用的技术，口口相传，VOOC闪充采用标准5V4A的快充方案，配备2850mAh聚锂合物电池，结合ColorOS 3.0的特别优化，相信R9也会是一个充电续航的好产品。

手机拆解之后更多的感觉是赏心悦目，牢靠精致，在看不见的地方采用了非常多的泡棉胶和固定垫片，细节追求可见一斑，而且延续了OPPO产品工业组装上模块化清晰的路线，方便售后维修。
