iPhone 11“五福一安”拆解，还是熟悉的味道

苹果公司在今年9月10日的秋季发布会上，不出意外发布了三款新iPhone，并且都支持快充。不过iPhone 11 Pro和iPhone 11 Pro max均提供了为18W PD快充充电器和USB-C to Lighting快充线，而iPhone 11却依旧只有“五福一安”的充电器A1443。那么这个“五福一安”和以往的普通充电器是否一样呢？

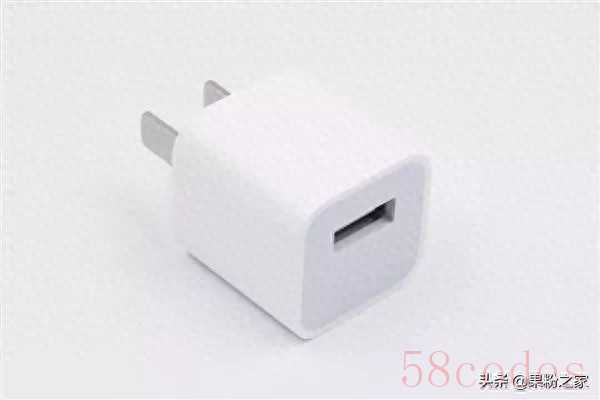

已经拿到iPhone 11的小伙伴应该也注意到了，这个充电器和以往的充电器外观上没有太大的不同，纯白色的方块设计，AC插脚，以及USB-A口输出接口，在输入端还印有一些产品参数信息。产品型号：A1443，由雅达电子（罗定）有限公司代工生产，输出规格为5V/1A。没毛病就是“五福一安”。体积比自家18w快充头小巧很多，重量也仅为25.6克。

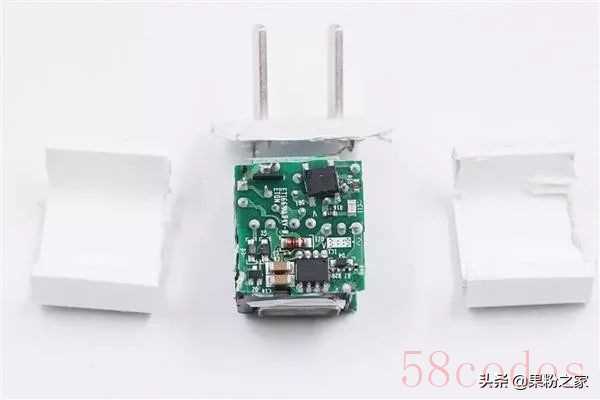

话不多说，接下来就让我们看看，iPhone 11 充电器的拆解现场。通过电磨切开充电器后，我们就可以看到它的内部情况了。（具体的过程B站上有视频）除了被切开的外壳，最主要的就是内部PCB小正方体木块，它虽然占据了整个内部空间，但仅为一个硬币大小。

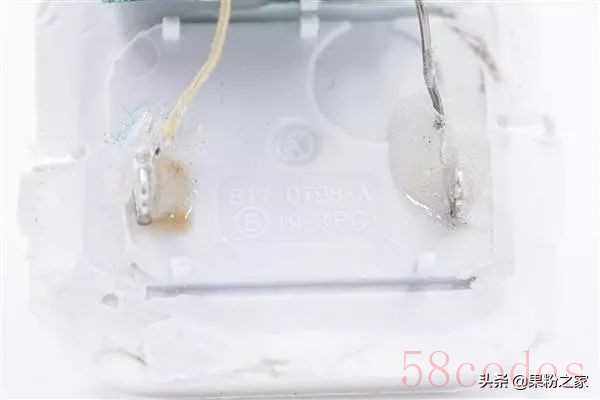

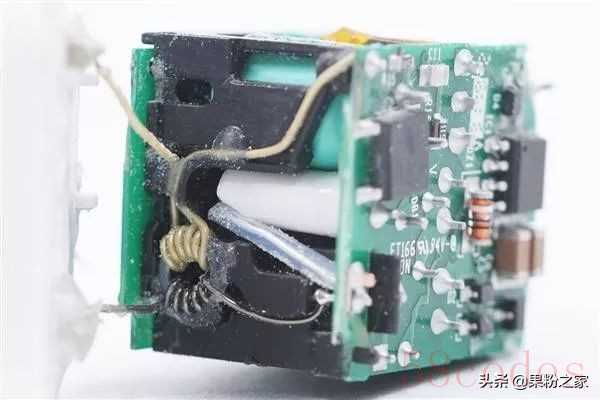

可以看到两块板之间有一个支架，电路板固定在支架上，而两个模板中间挤满了各种电子元件。很多地方都是用胶水进行固定，包括输入线和一些焊点。

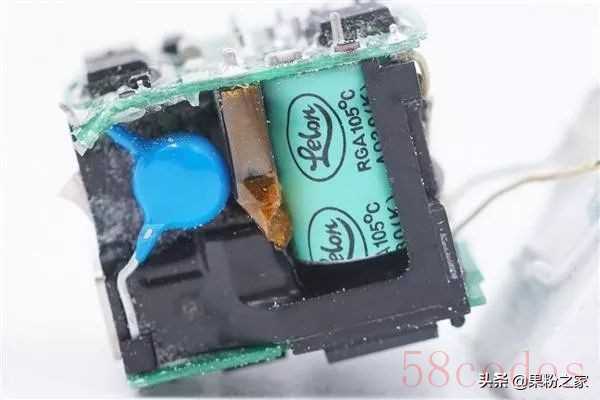

侧面上还可以看到Y电容（蓝色，Y电容 221K，横跨在初级和次级之间，用于输出抗干扰。），立隆高压电容（绿色）。另一面，输出端USB接口还使用了绝缘胶带进行隔离。

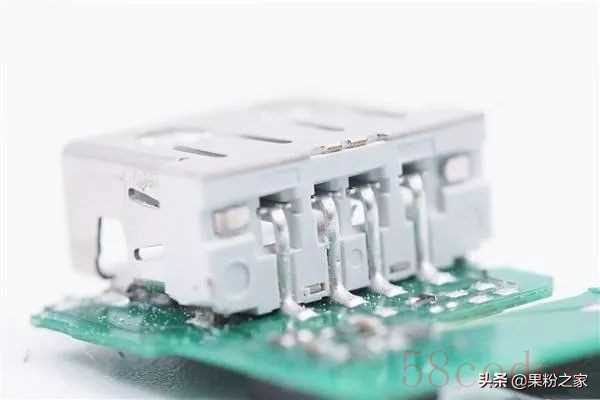

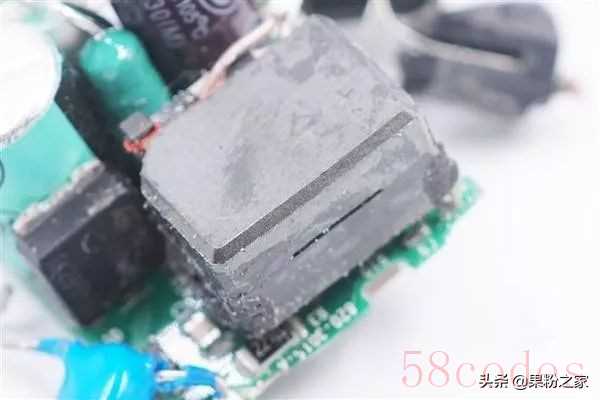

将两个模块拆开后，我们会发现比较占面积的是变压器磁芯，还有3.3μF 400V高压滤波电解和另一颗高压滤波电解电容规格为5.6μF 400V，右侧套管内部是保险电阻，还有一大个USB母座，另外还有许多各种小元件。

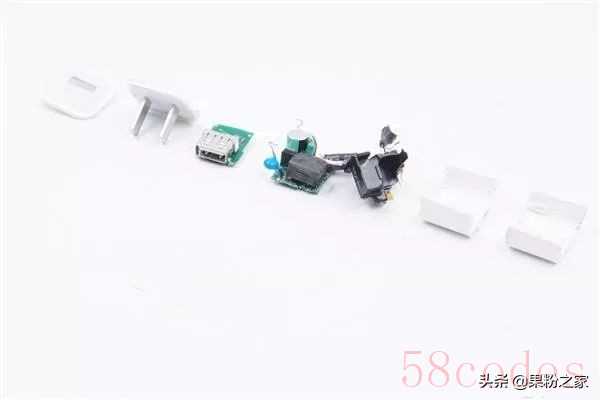

总的来说，iPhone 11的原装5W充电器体积小巧，工艺水平较高。采用的是两块PCBA配合内部框架、固定变压器，组成了一个整体的PCB木块。而且采用了安森美定制的主控芯片，其他元器件也均是一线品牌，输出更是采用了POSCAP钽电容滤波，用料设计均处于顶级水平，再加上只需一眼就可以看出的空间高利用率。可以说，苹果五福一安充电器已经是做得非常完美了。

（以上图片均来自网上，如有侵权请联系删除）

这也难怪苹果此前死活都要拽着“五福一安”，但随着快充时代的到来，苹果也只能慢慢选择放弃“五福一安”充电器了。而根据消息称，明年的苹果手机将会全部配备18W PD快充充电器和USB-C to Lighting快充线，都将拥有5G功能，并且主板可能会扩大一避免iPhone 11发热的问题。但有分析师指出明年iPhone的价格可能会提高20%-30%，这样的iPhone 你们还会选择吗？

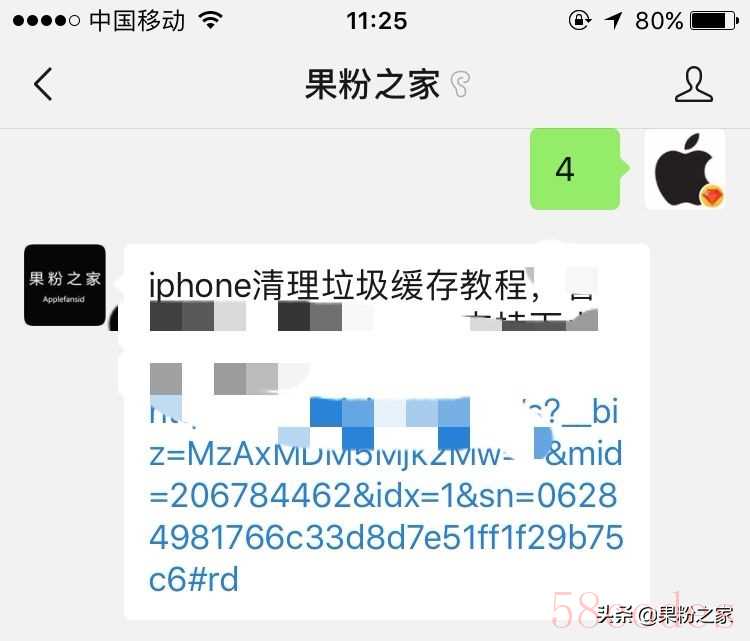

微信用久了，就会产生很多没用的缓存占用手机存储空间，这对于小内存的iPhone来说非常致命，内存满了变得非常臃肿，还会卡顿，彻底清理微信缓存的办法很简单，清理办法在果粉之家回复44查看详细教程。

=
