酷冷至尊QUBE500+华硕B850M

此前为大家分享了酷冷至尊 QUBE 500 全模块化紧凑机箱的开箱体验，今日让我们深入其装机实战。这款机箱以模块化设计与33L精巧体积，实现了ATX规格的极致空间利用率。其创新结构支持面板自由拆卸，可灵活变身为开放式测试平台、传统立式或卧式形态，并兼容E-ATX主板及多路水冷系统，拥有扩展性极强的DIY玩法，同时搭配酷冷至尊自家新品HYPER 612 APEX高颜值风冷散热器与GX850W ATX3.1电源进行装机，下面进入装机环节，一探它的实战表现。
硬件配置：

• 处理器 AMD Ryzen 9 9900X
• 主 板 华硕 TUF GAMING B850M-PLUS WIFI

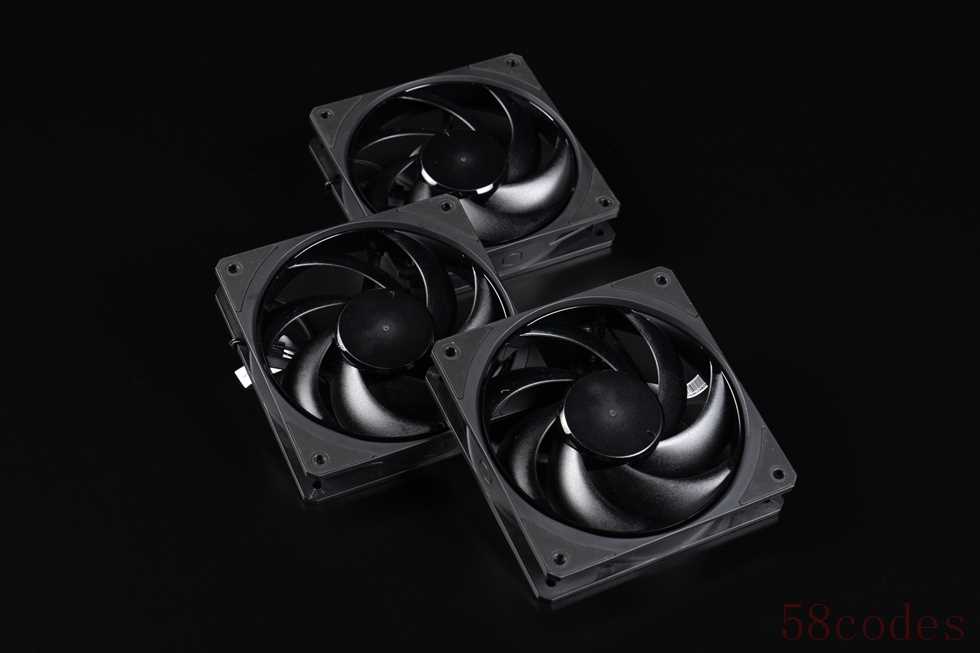

• 风 扇 华硕 TUF GAMING TR 120 ARGB
• 机 箱 酷冷至尊 QUBE 500
• 散 热 酷冷至尊 HYPER 612 APEX
• 电 源 酷冷至尊 GX 850W GOLD FULLY MODULAR
• 显 卡 华硕 TUF GAMING RTX 5080 OC
• 内 存 宇瞻 NOX 暗黑女神 DDR5 RGB 32G 7600

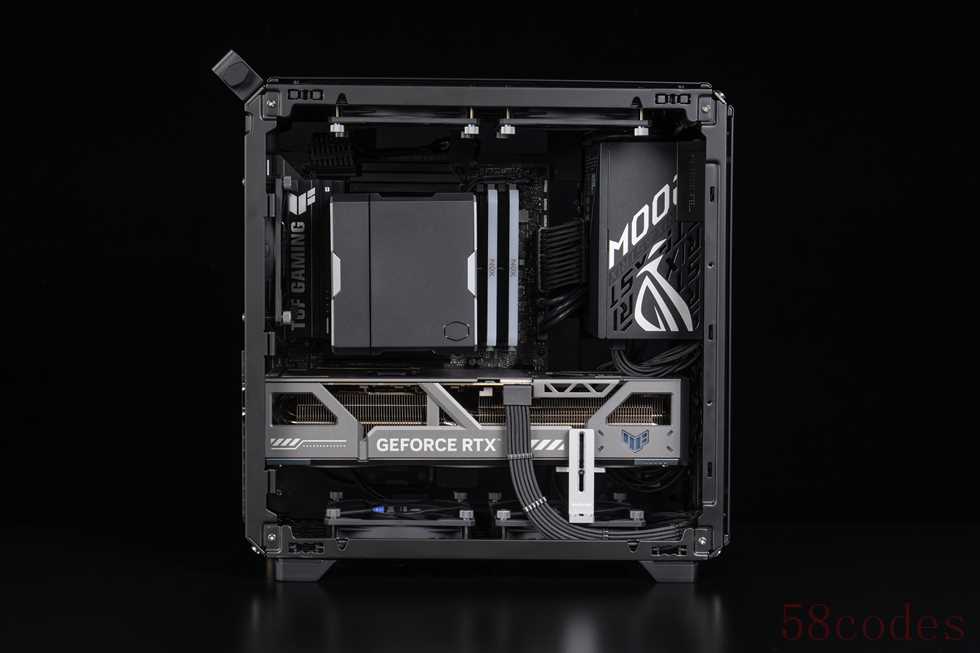

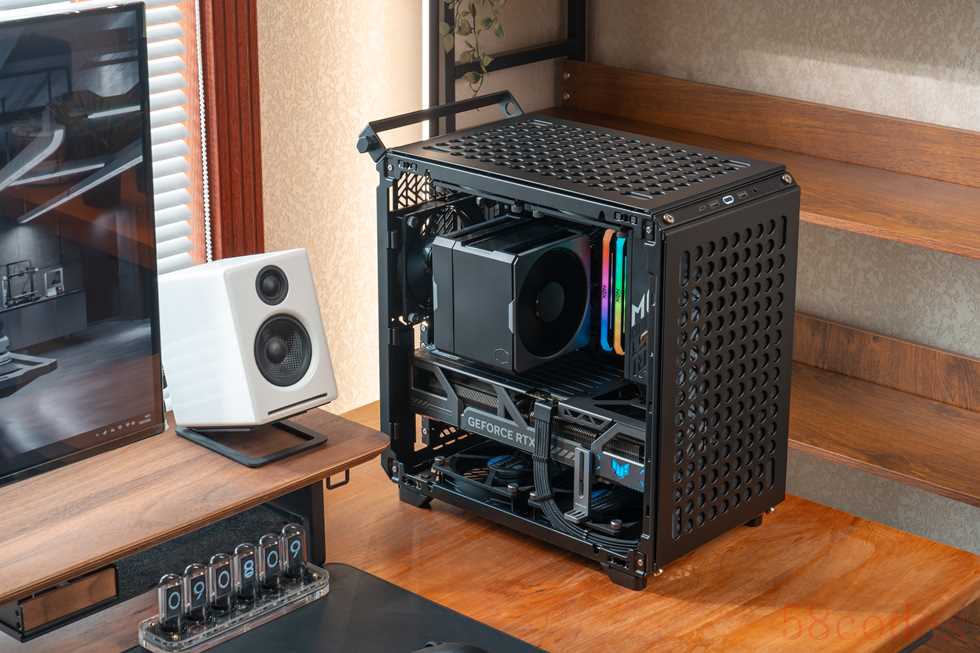

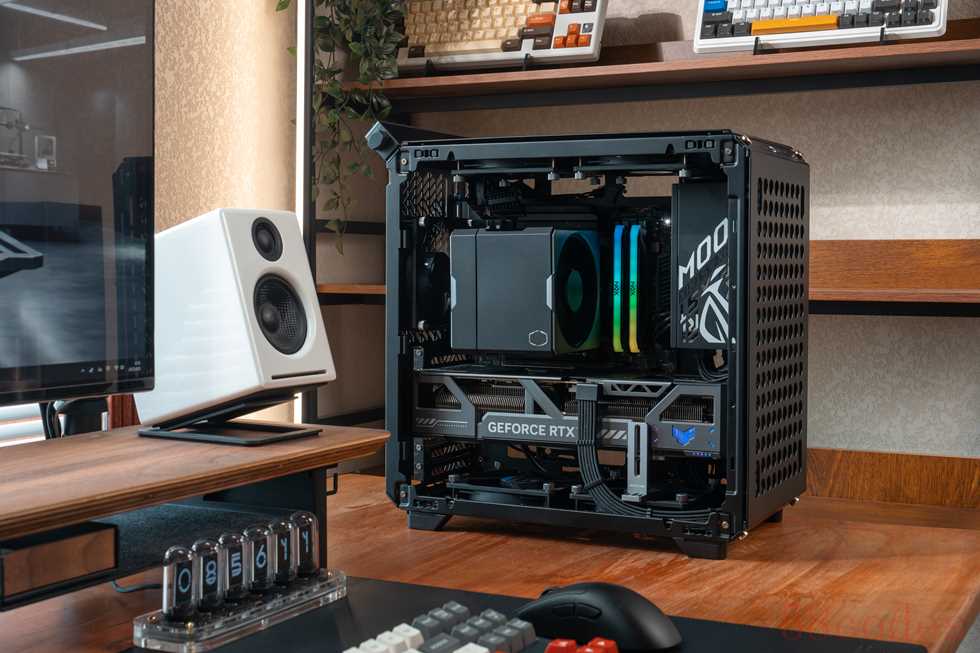

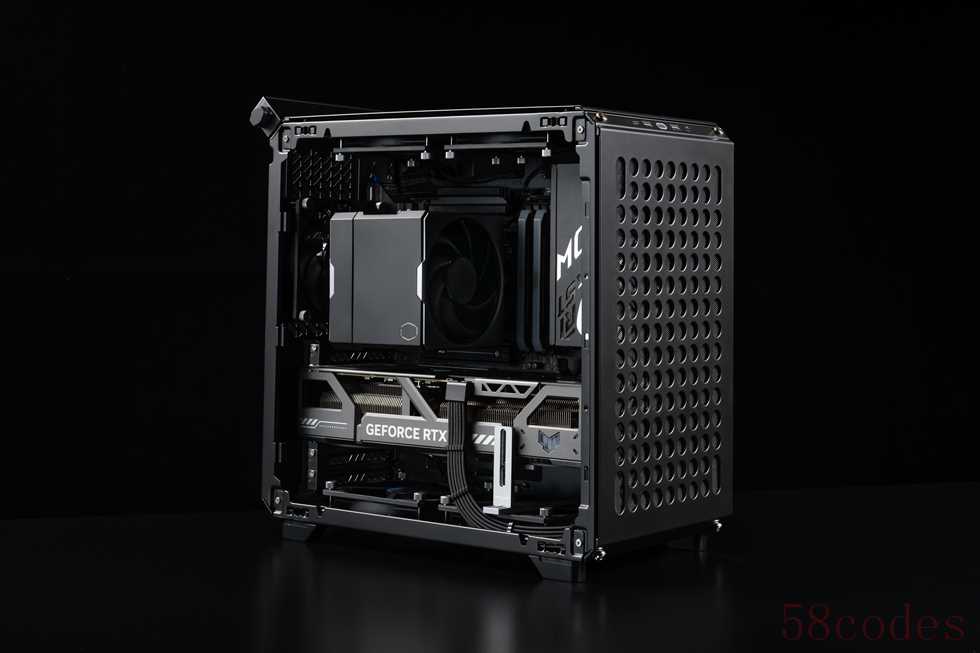

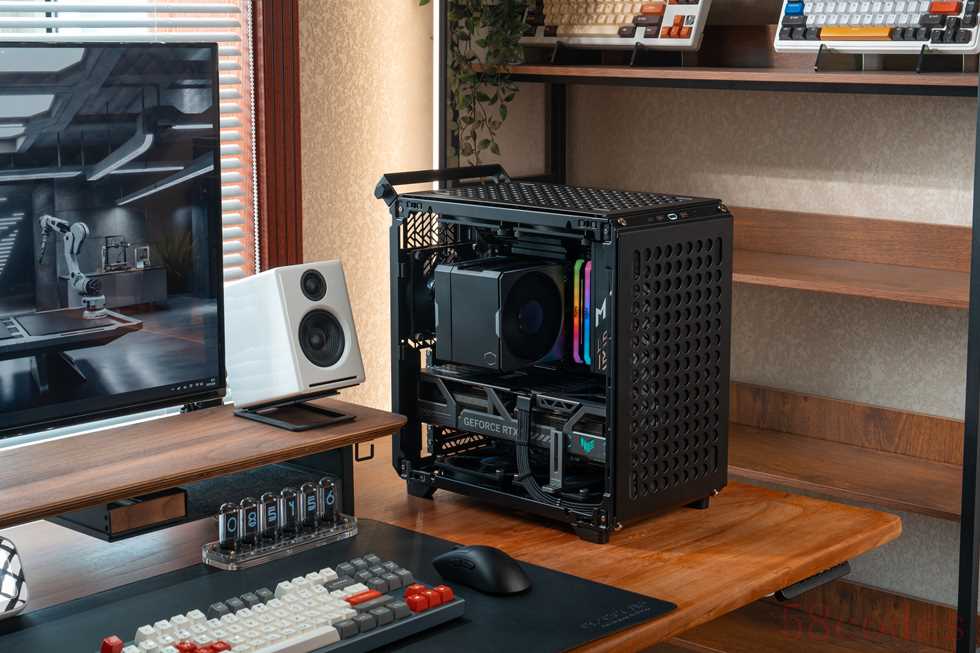

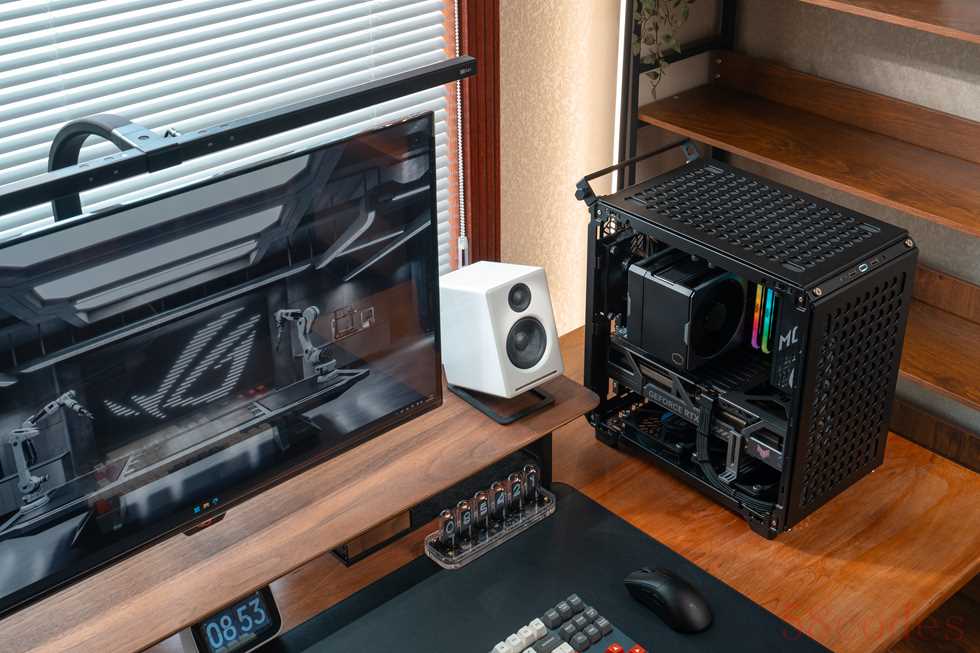

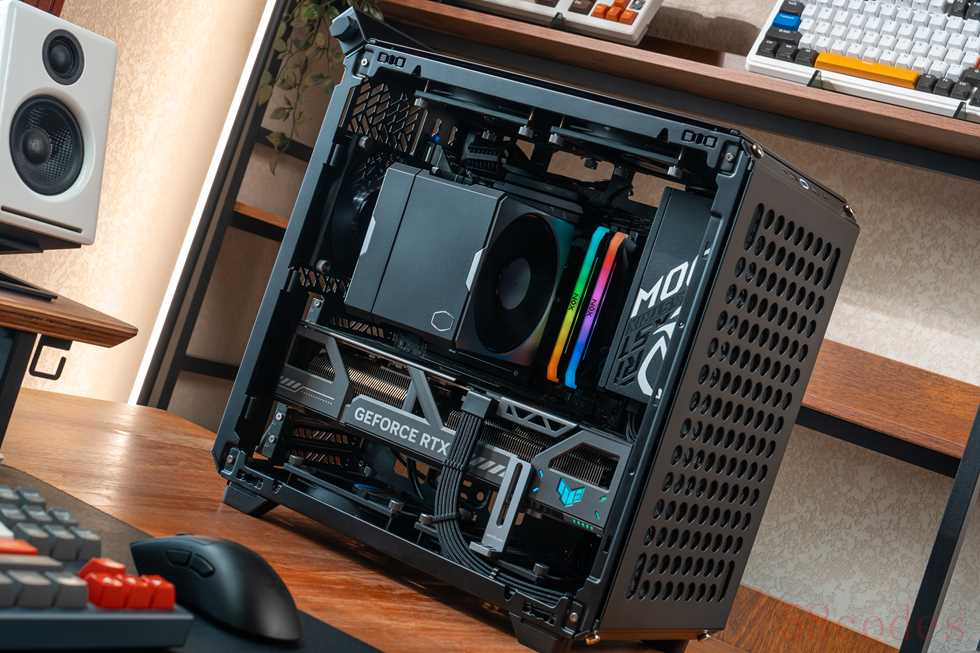

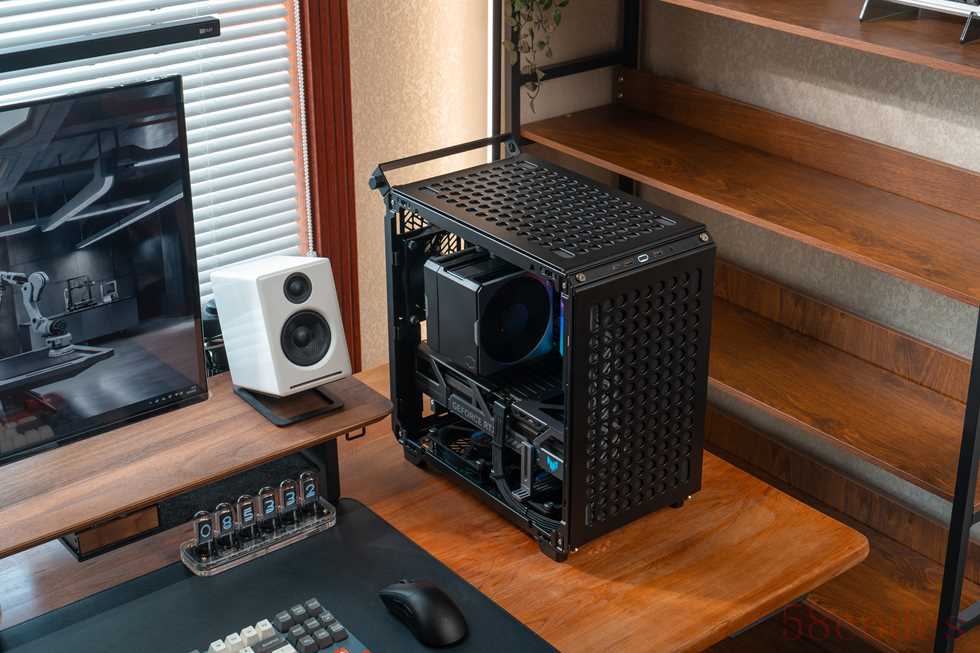

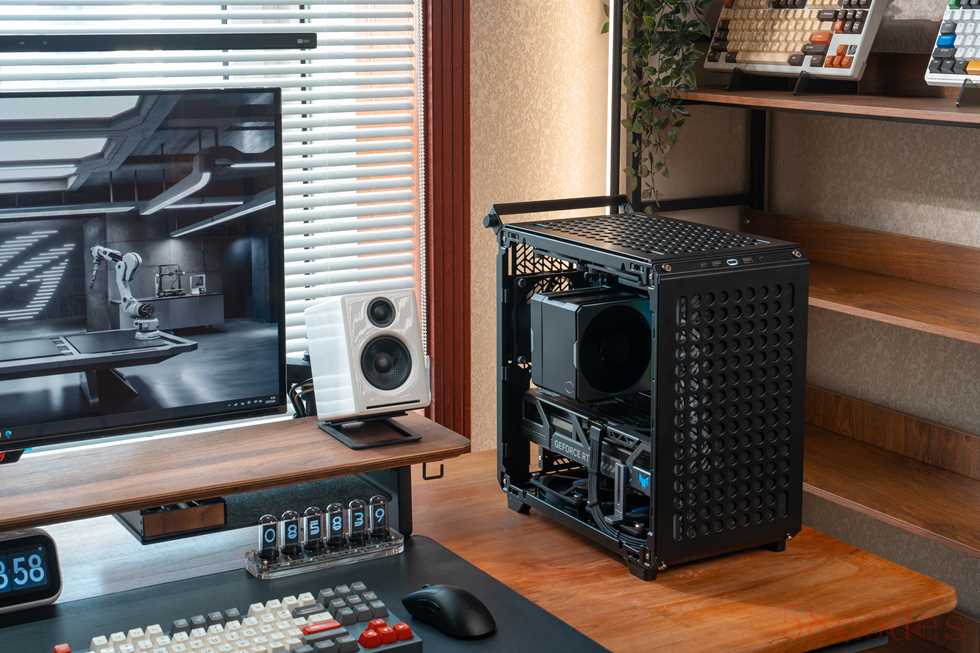

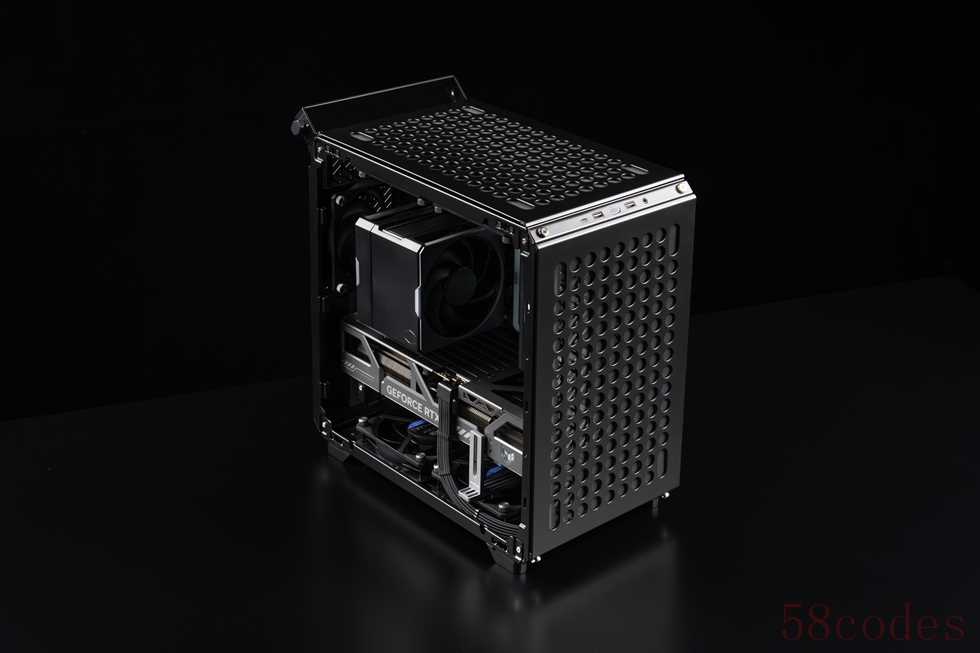

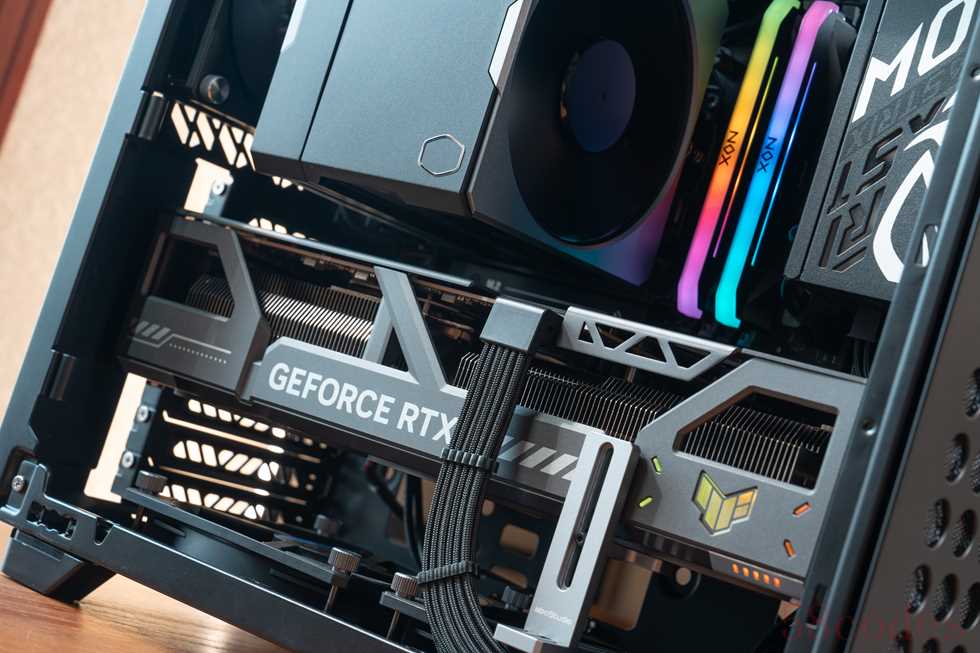

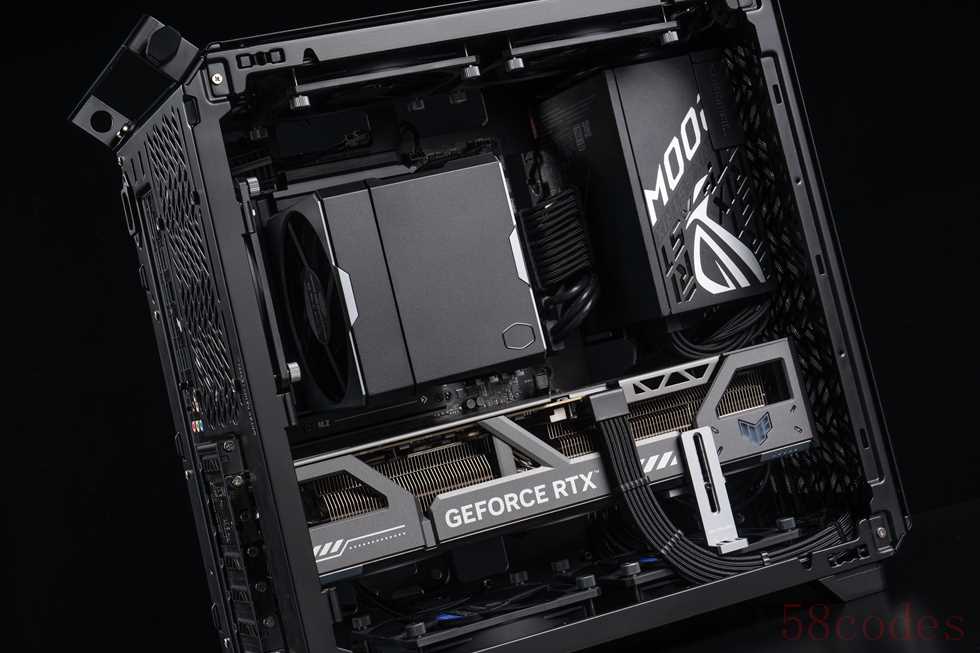

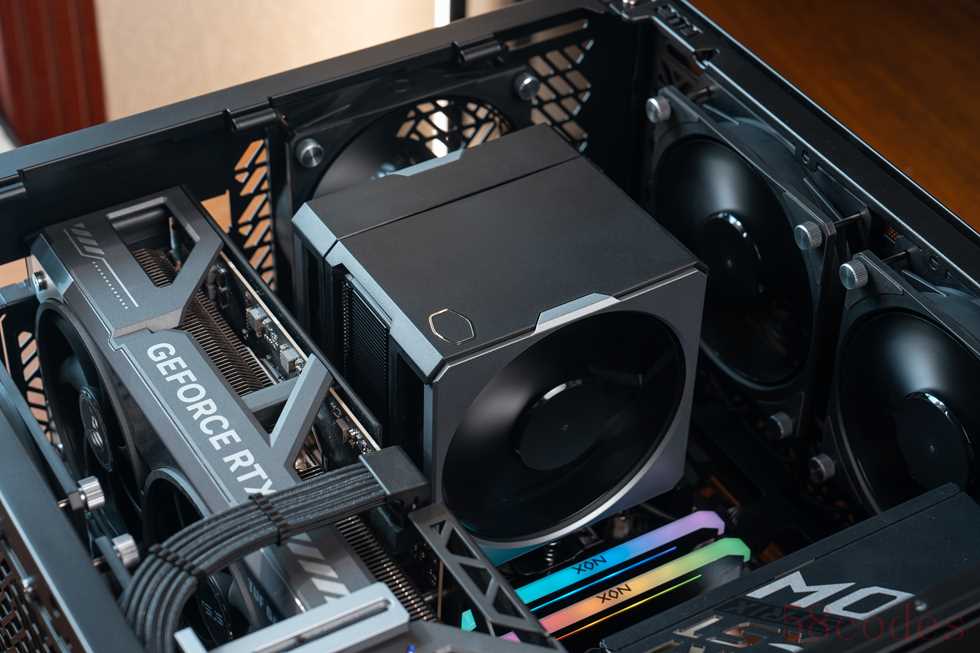

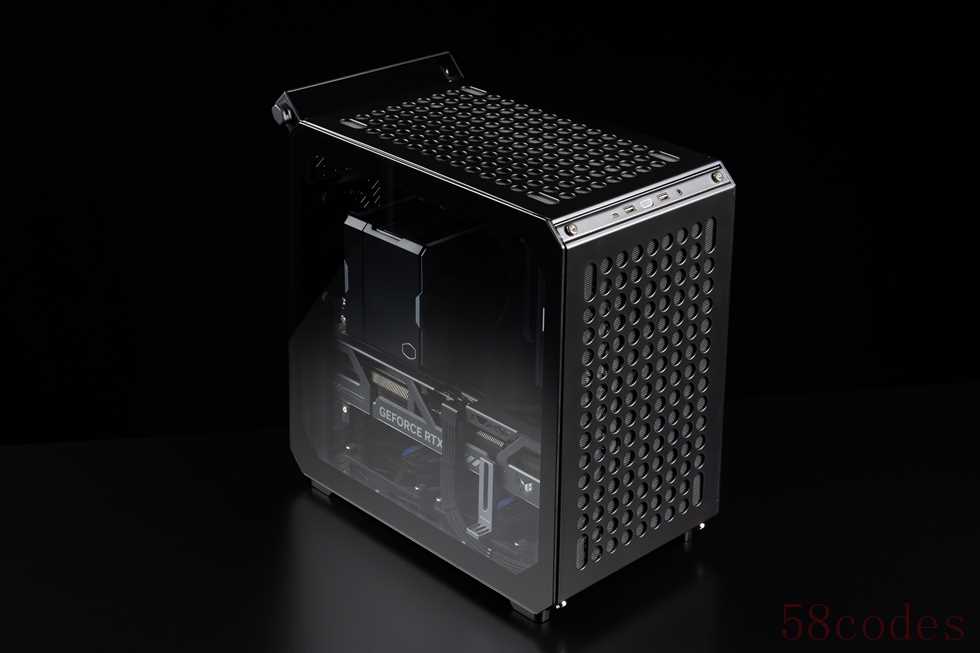

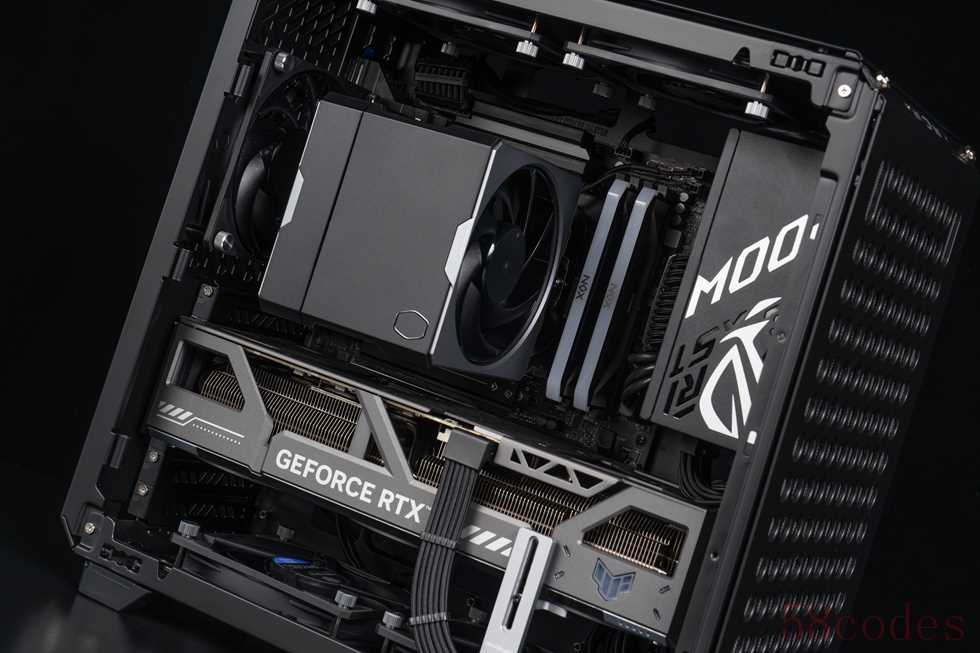

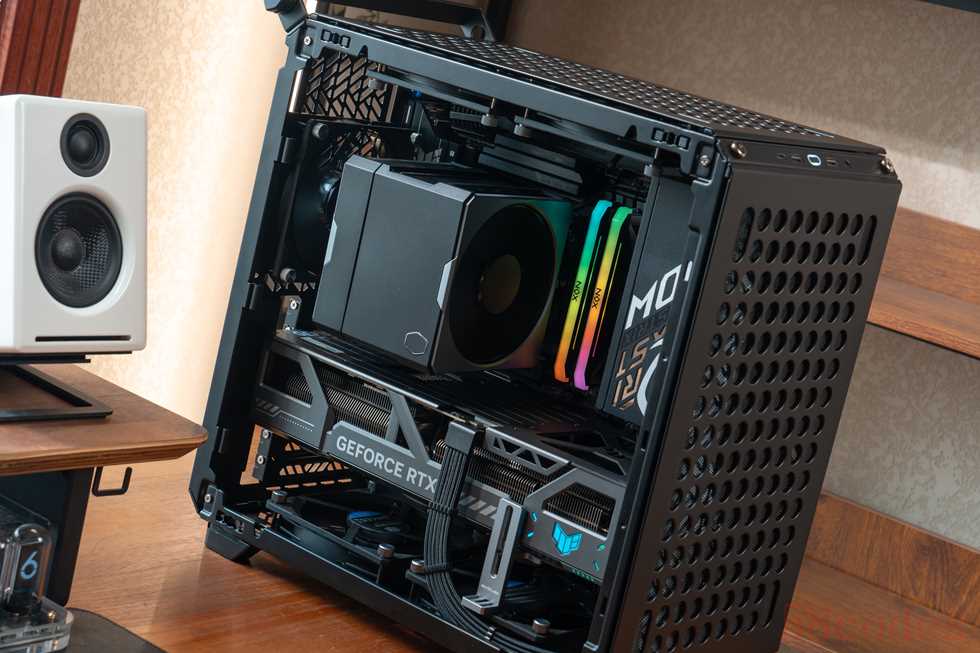

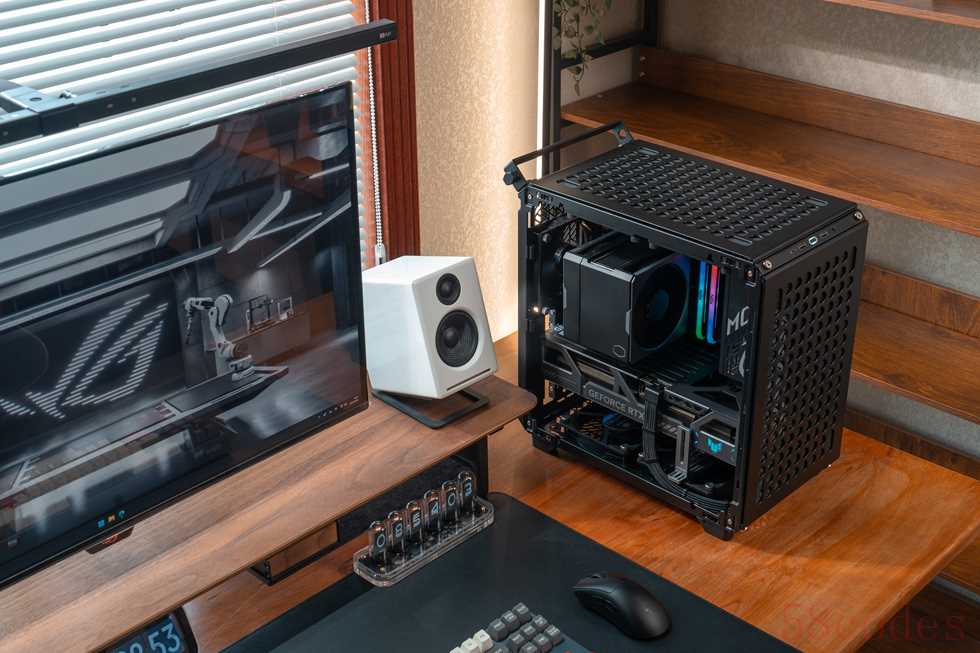

整机展示

硬件展示

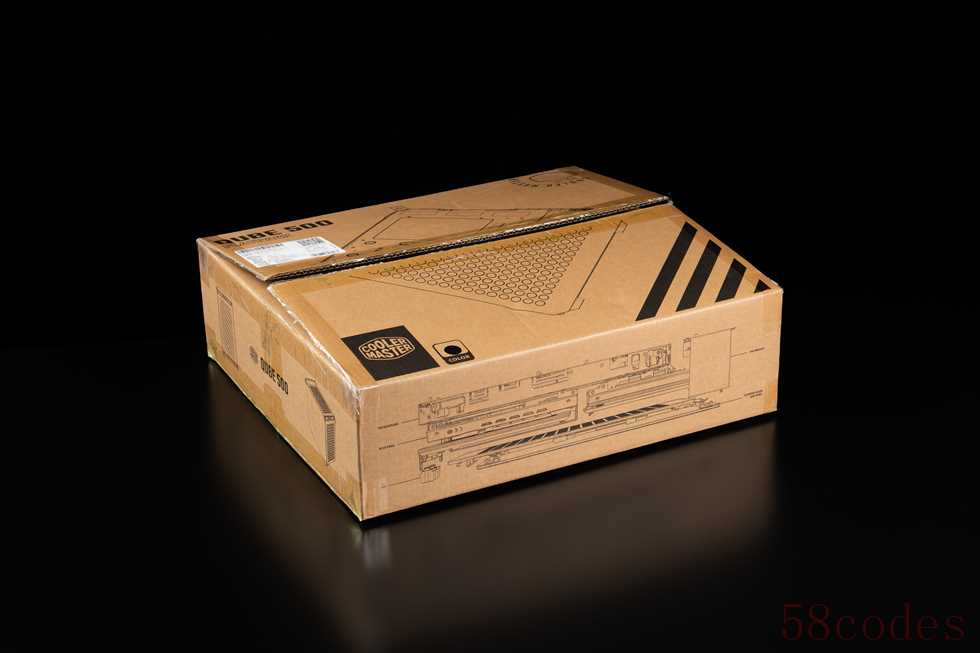

牛皮纸黄色包装，机箱以扁平化散件形式包装，所有面板（侧板/顶板/前面板等）独立分装。

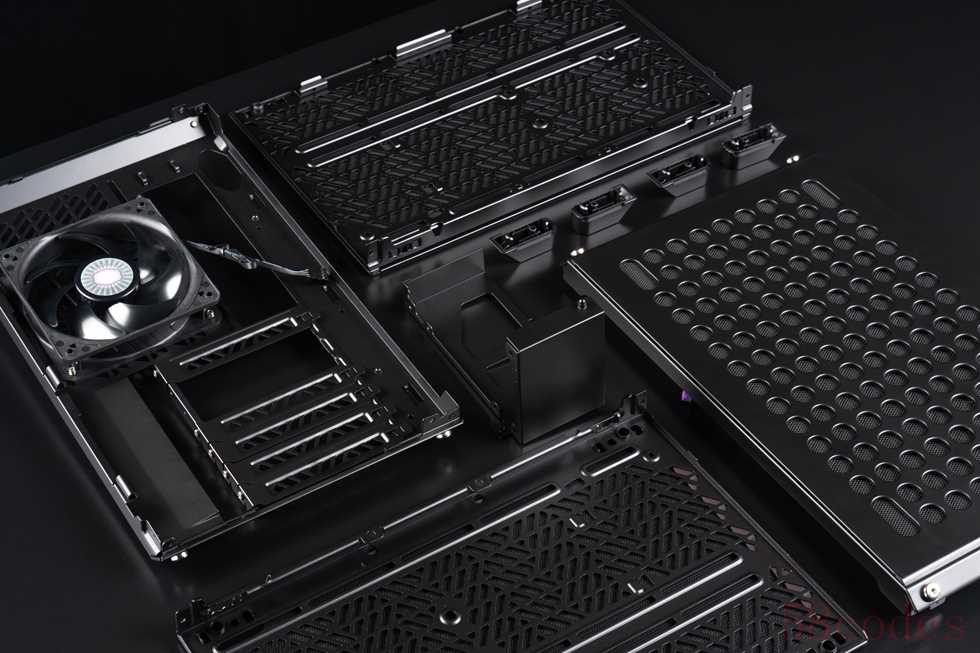

拿出所有机箱配件，支持自由拆卸面板，可变形为开放式测试平台、传统ATX或卧式形态，像搭积木一样进行拼装。

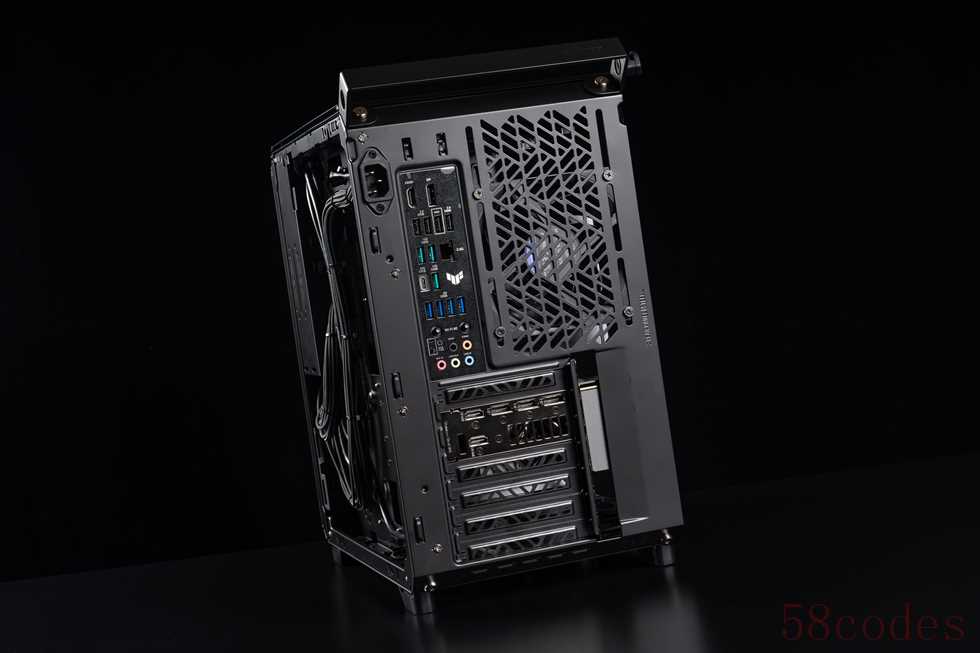

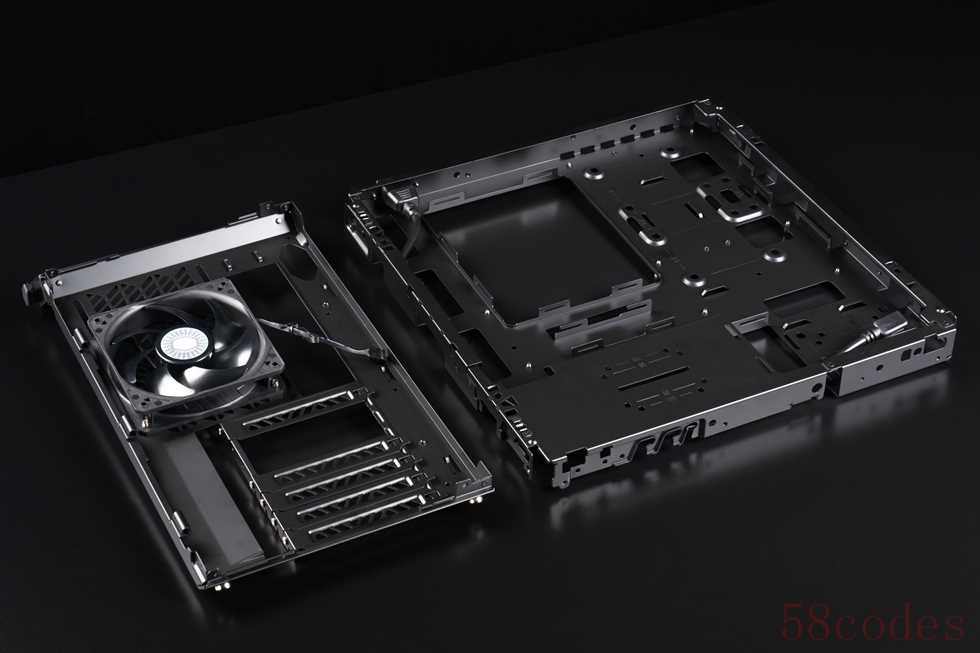

机箱的尾部与主板面特写。

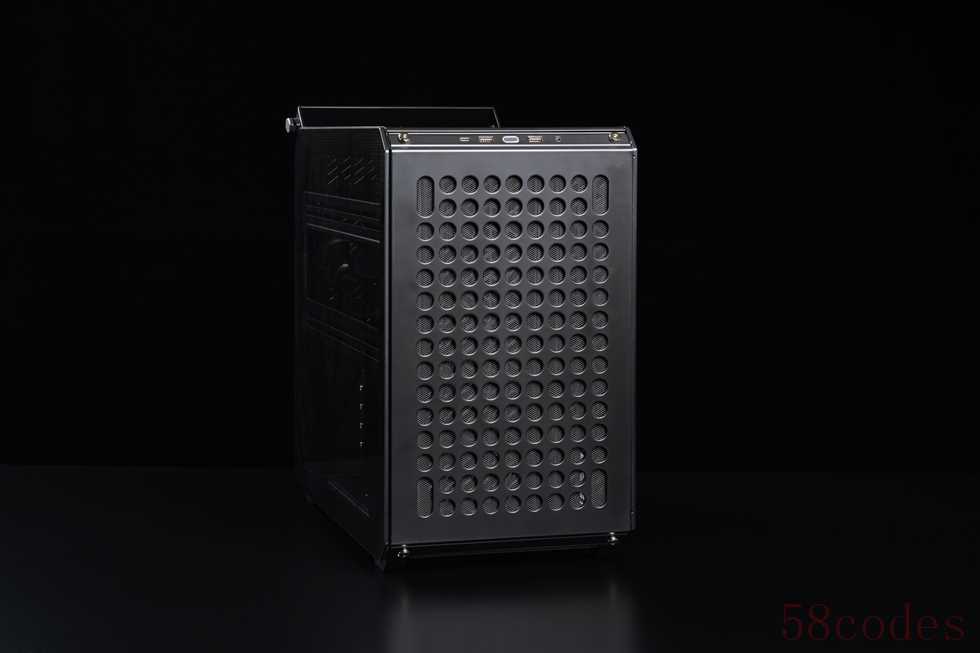

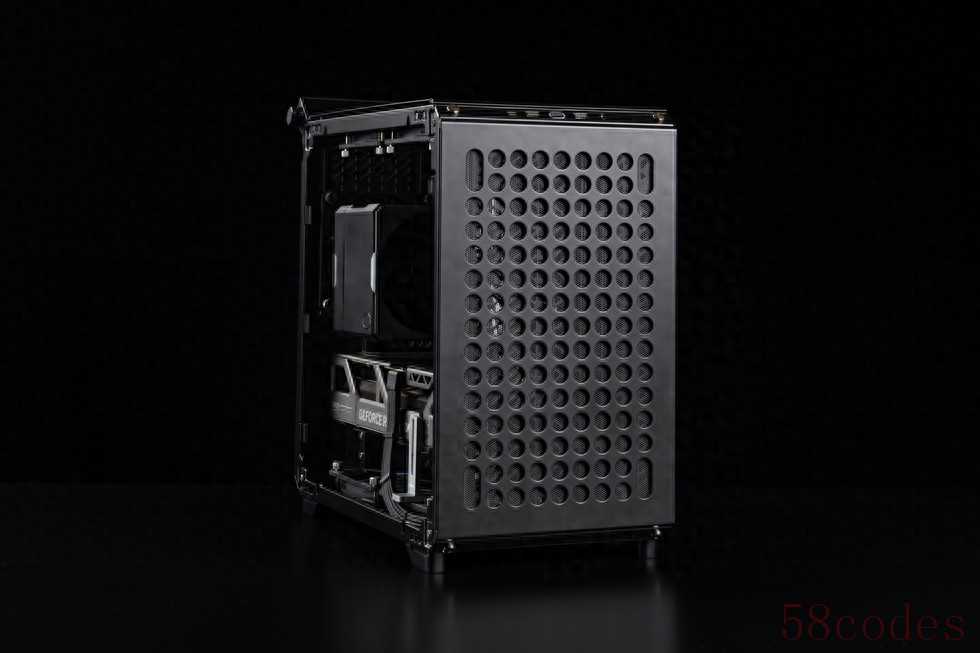

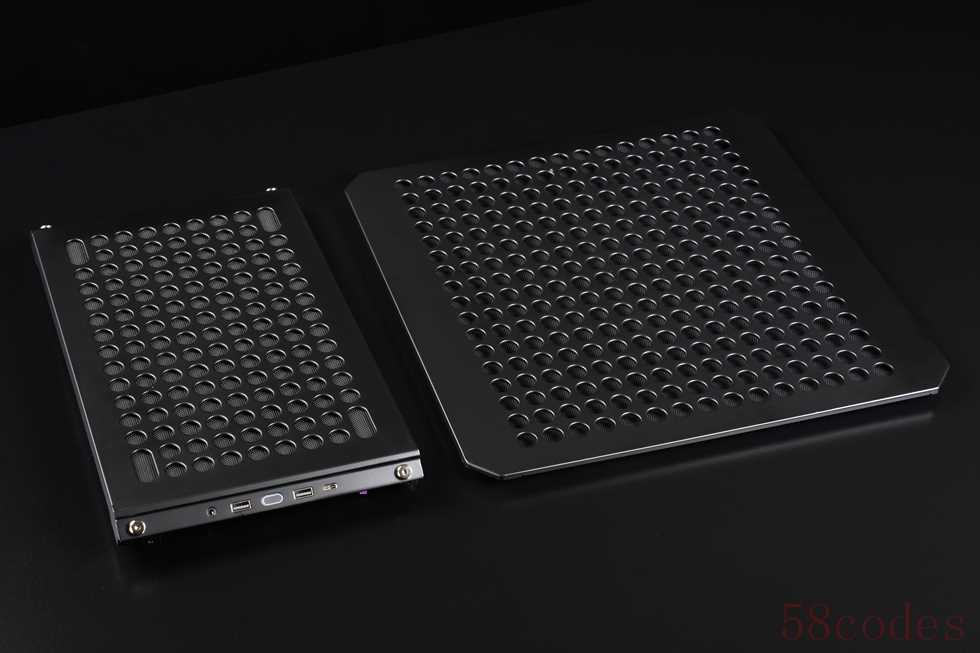

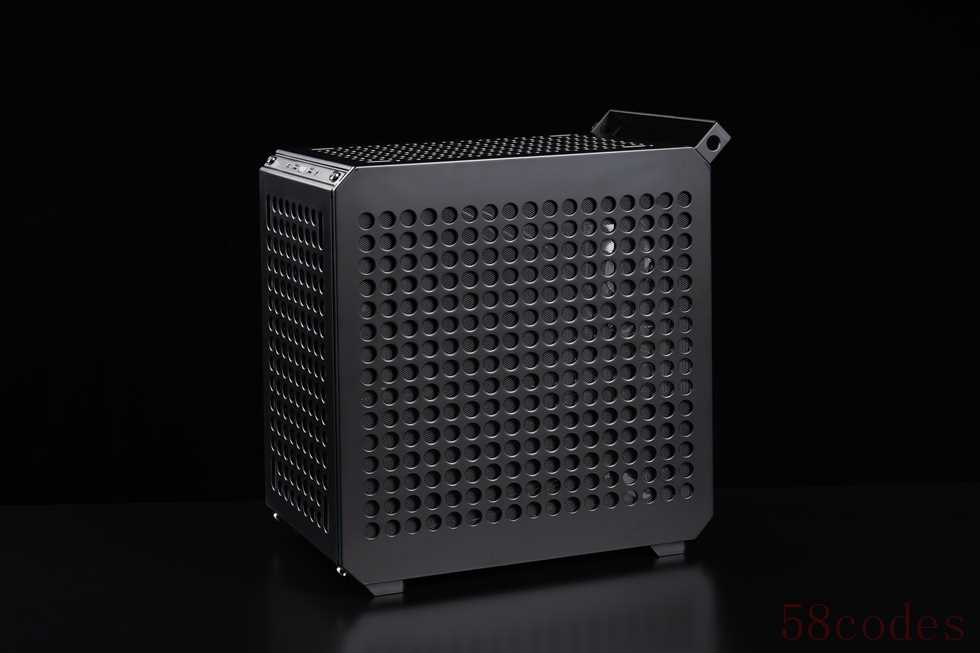

机箱前盖与侧板特写，采用圆孔格栅设计，内附防尘网。

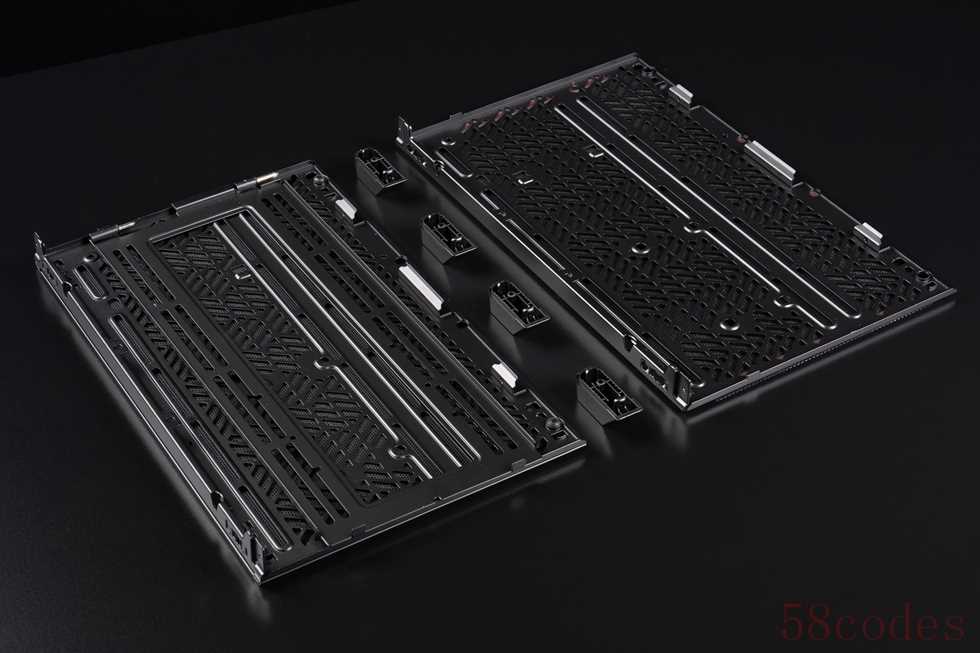

机箱上下盖板框架特写，支持3x120风扇与240、360冷排安装，同时附有防尘网。

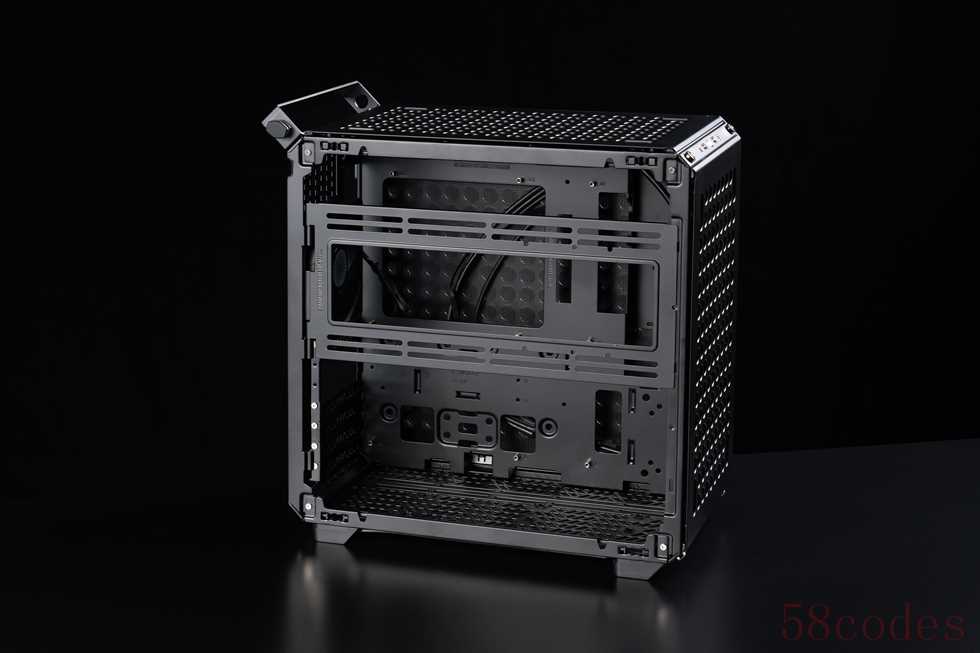

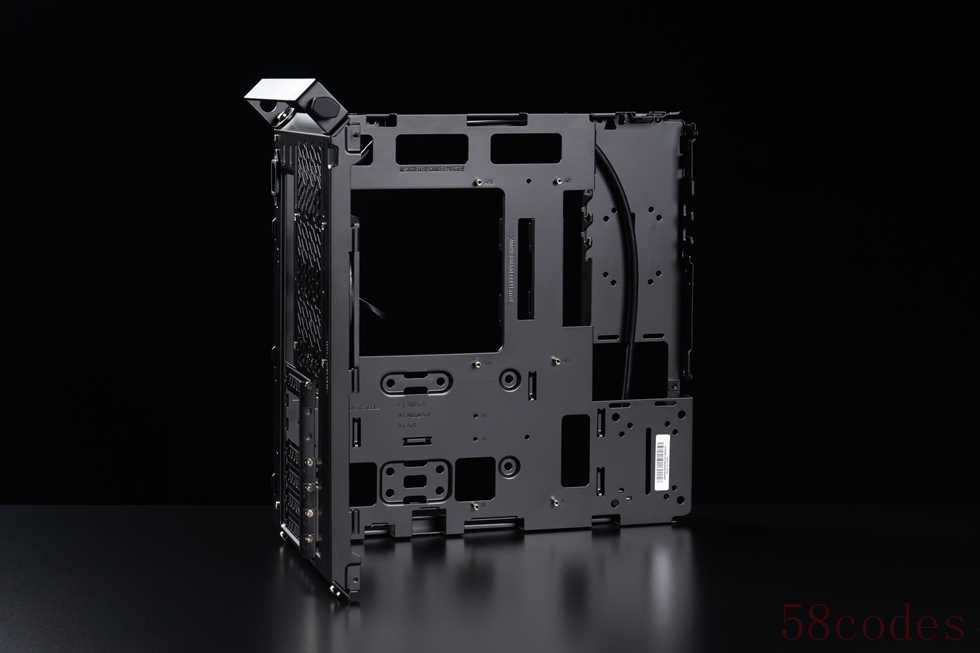

尾板与主板面合体，主板支持E-ATX/ATX/M-ATX/ITX，同时支持BTF背插。

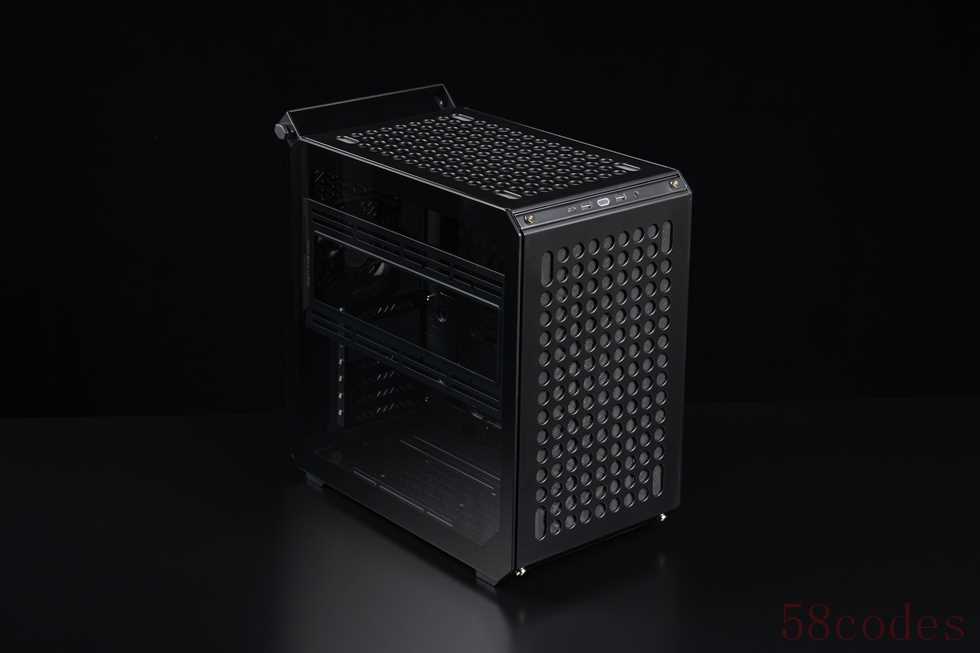

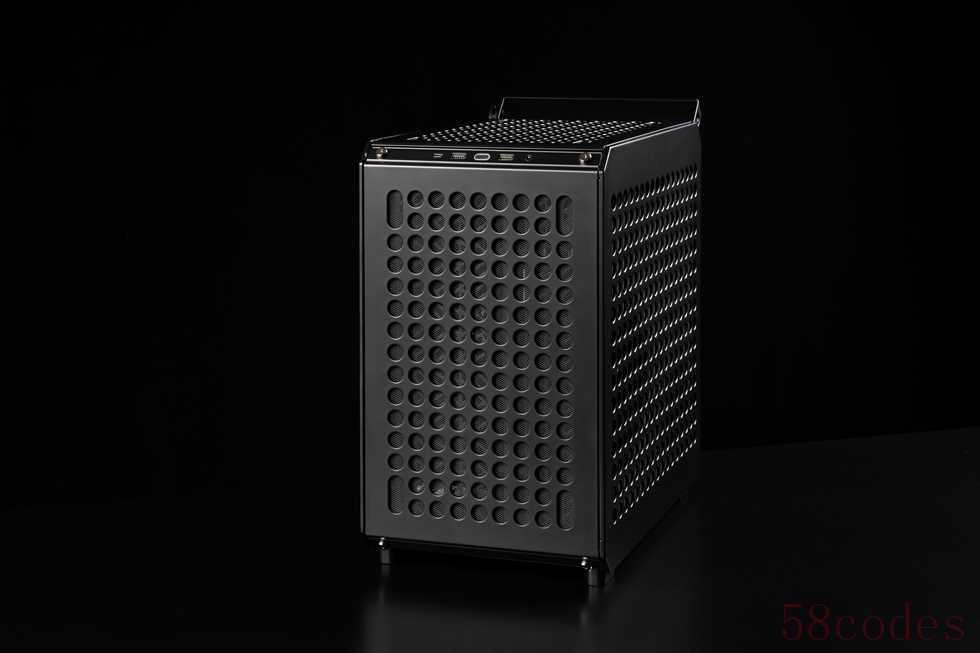

机箱尺寸为406x231x415mm，体积为33L，主流MATX机箱尺寸。

面板采用钢化玻璃+通风网板组合，可互换位置，IO位于机箱前顶部，包含USB 3.2 Gen1接口x2、USB 3.2 Gen2 Type C接口x1、开关键以及3.5mm音频接口。

机箱侧面配有风扇冷排侧装支架。

支持风冷最高172mm，上下侧面支持120/240/280冷排安装，拥有8个120/140mm风扇位，支持ATX/SFX电源，电源支架位置可调。

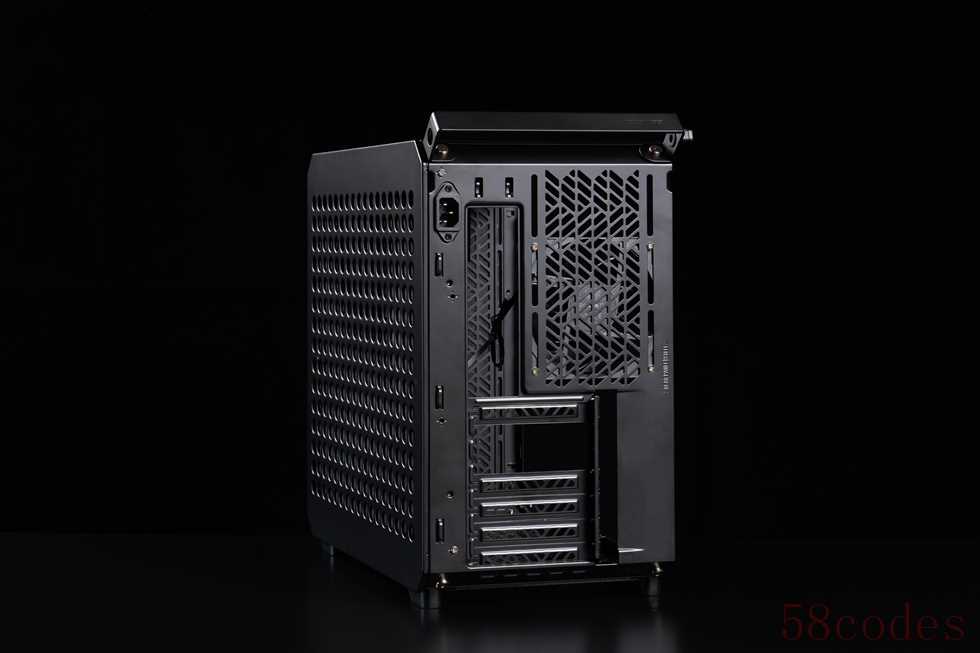

提供7个PCI槽位，同时没有骨架，支持显卡竖装支架安装。

整机所有面均配备了防尘网设计。

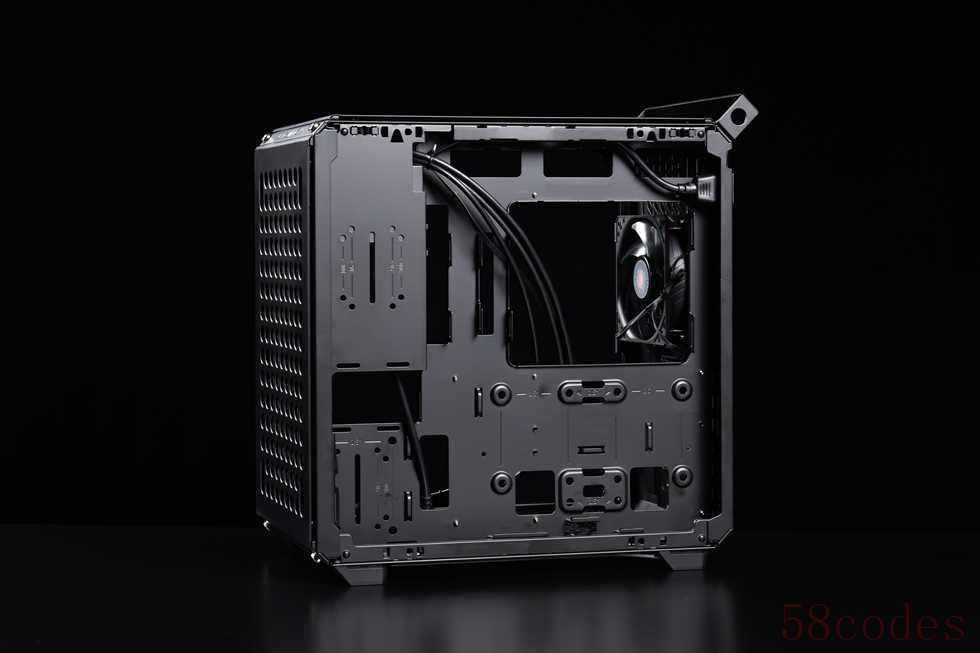

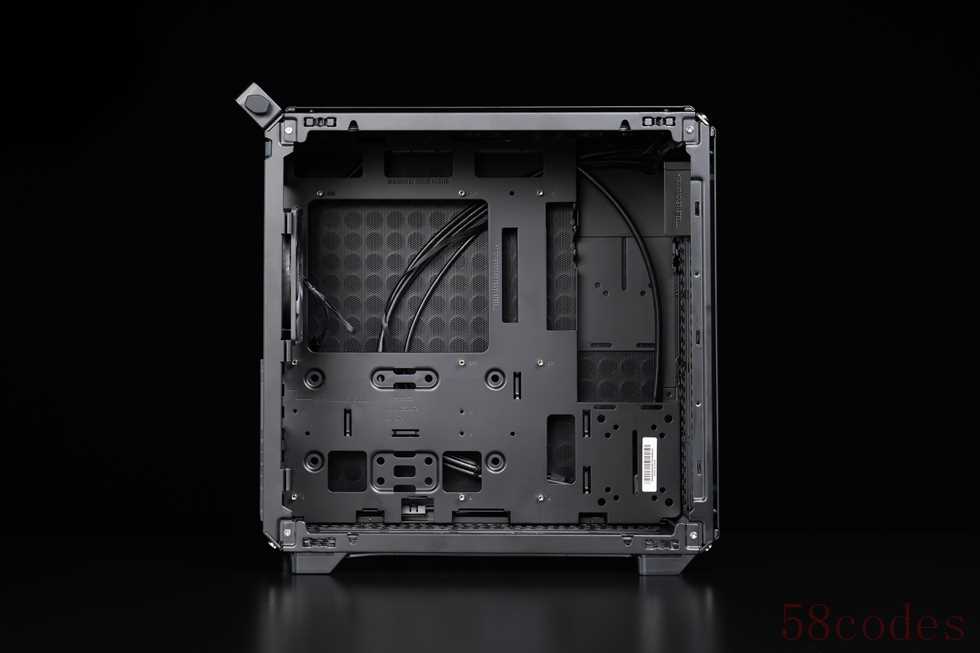

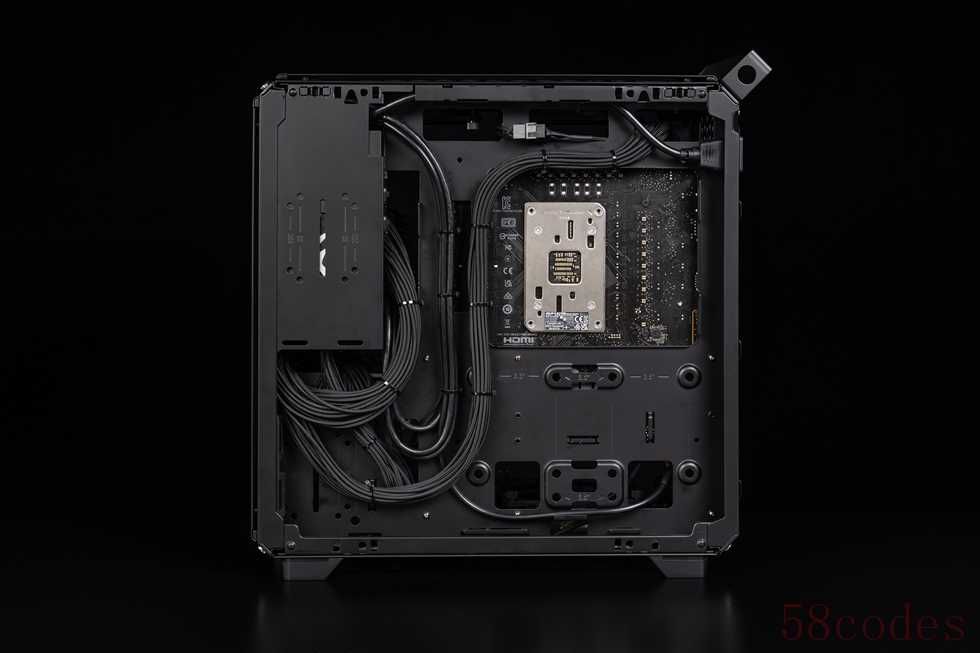

背部理线空间十分充足，同时拥有非常丰富的挂载能力，提供两个SSD安装位置以及1个3.5寸硬盘安装位。

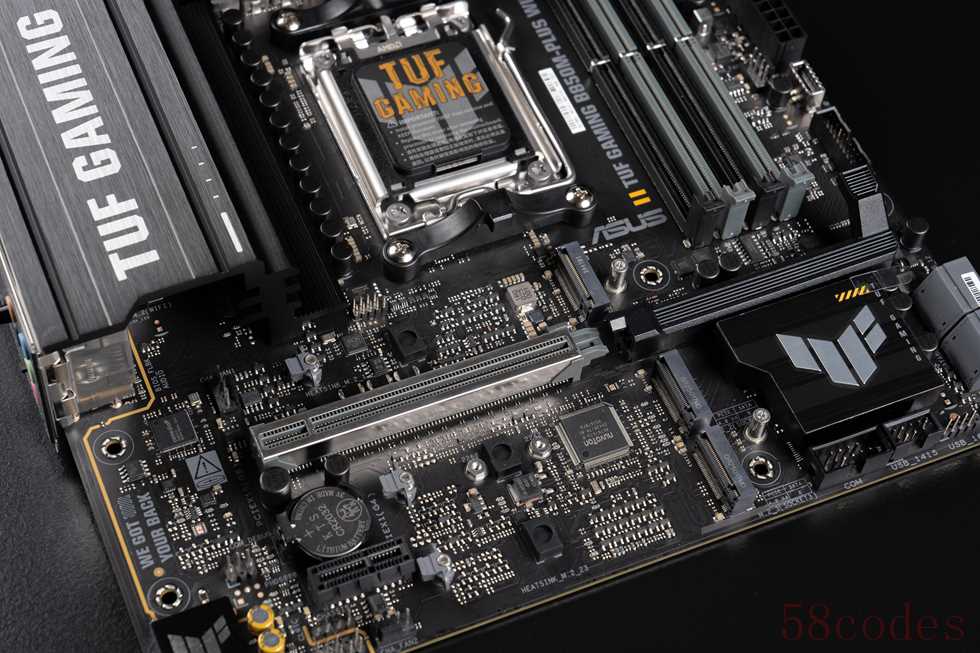

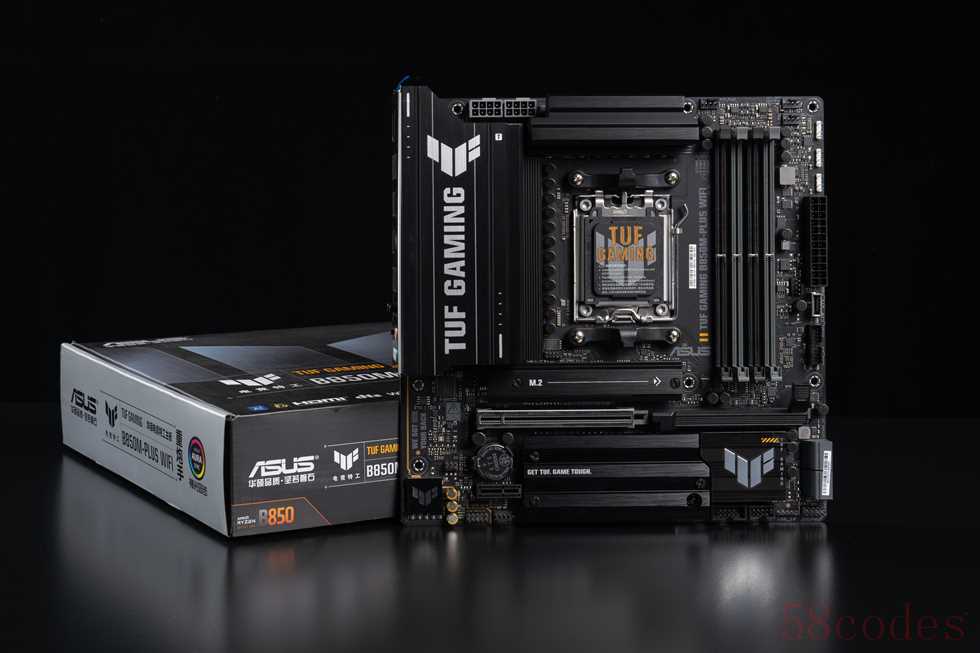

主板来自华硕TUF B850M PLUS WIFI，标准MATX板型，延续了TUF经典的电竞特工风格设计。

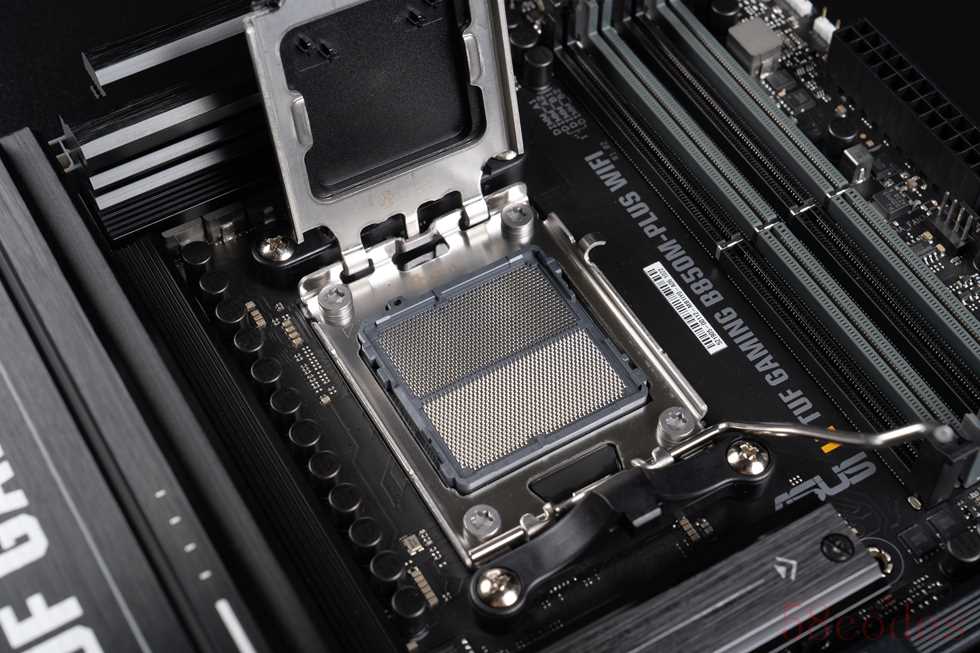

支持AM5全系列锐龙处理器。

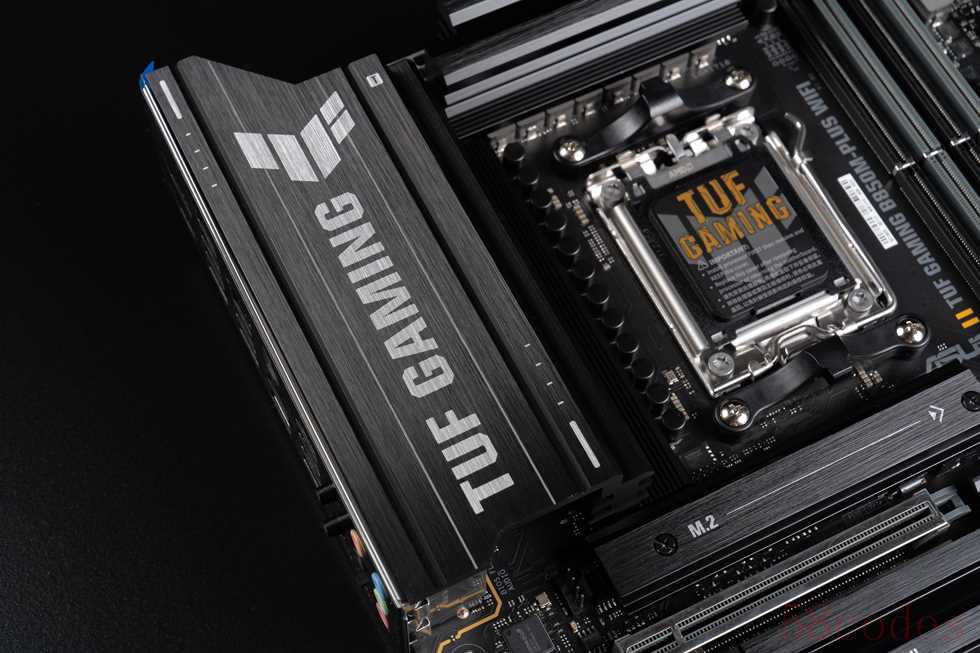

硕大的一体化VRM散热装甲上面为TUF GAMING LOGO设计。

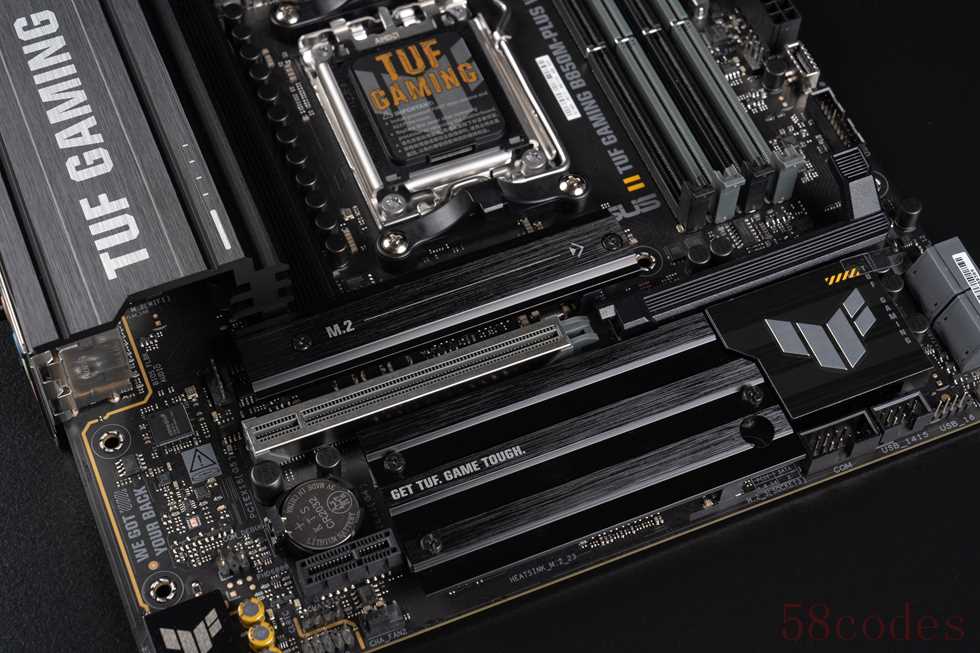

提供两条PCIe插槽，其中PCIE5.0显卡插槽全金属加固。
» 1 x PCIe 5.0 x16 SafeSlot
» 1 x PCIe 4.0 x1

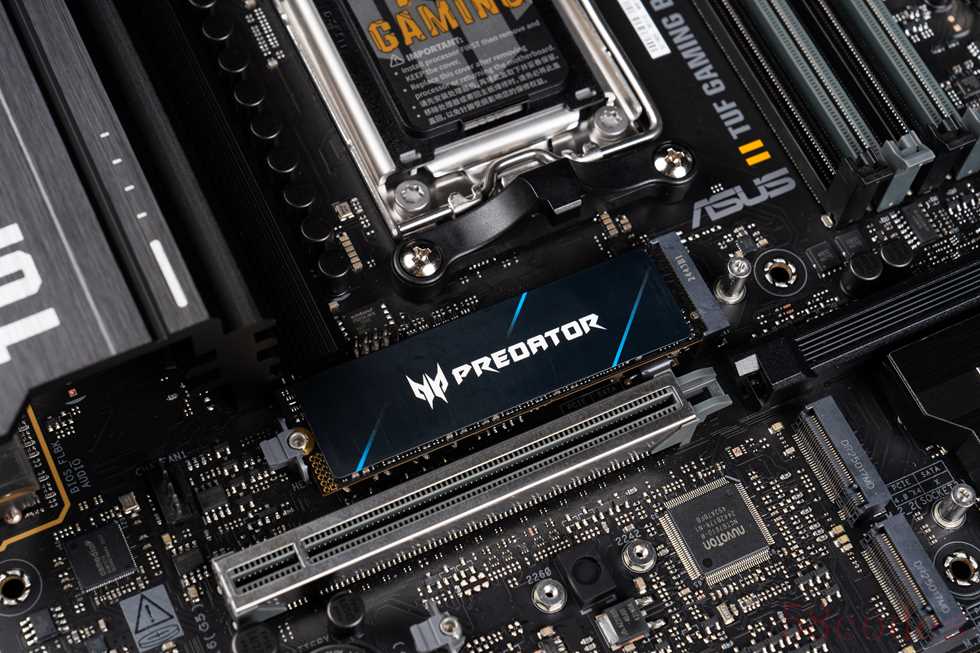

主板M.2硬盘位均有散热金属装甲覆盖，提供3个M.2插槽，其中1个为PCIe5.0x4，另外两个位PCIe4.0x4。
» 1 x M.2 2280 PCIe 5.0 x4
» 1 x M.2 2242/2260/2280 PCIe 4.0 x4
» 1 x M.2 2280 PCIe 4.0 x4

采用了全新设计的显卡快拆按键。

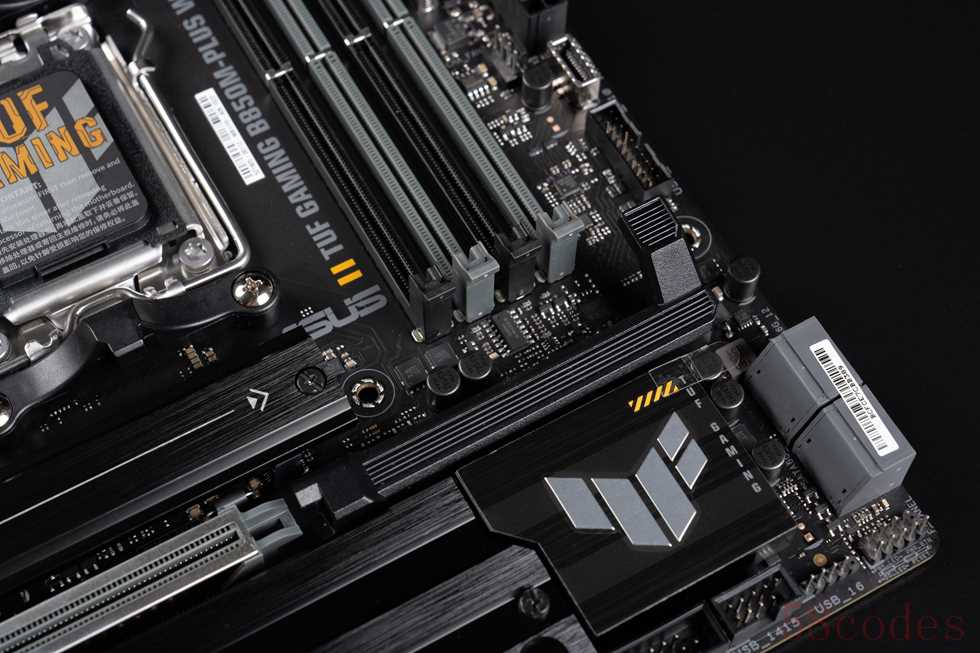

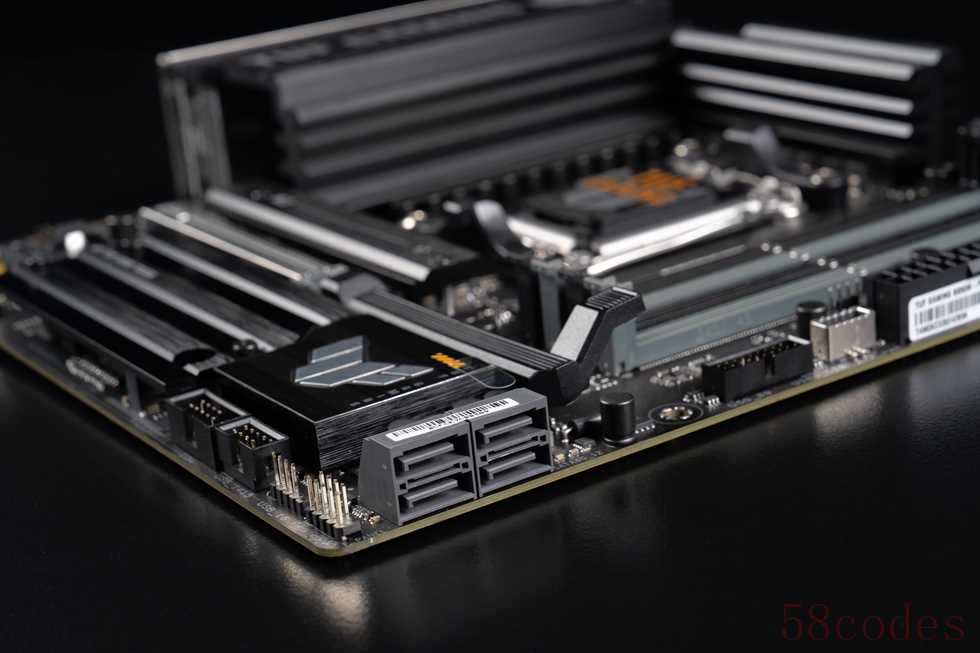

4个侧置SATA接口。

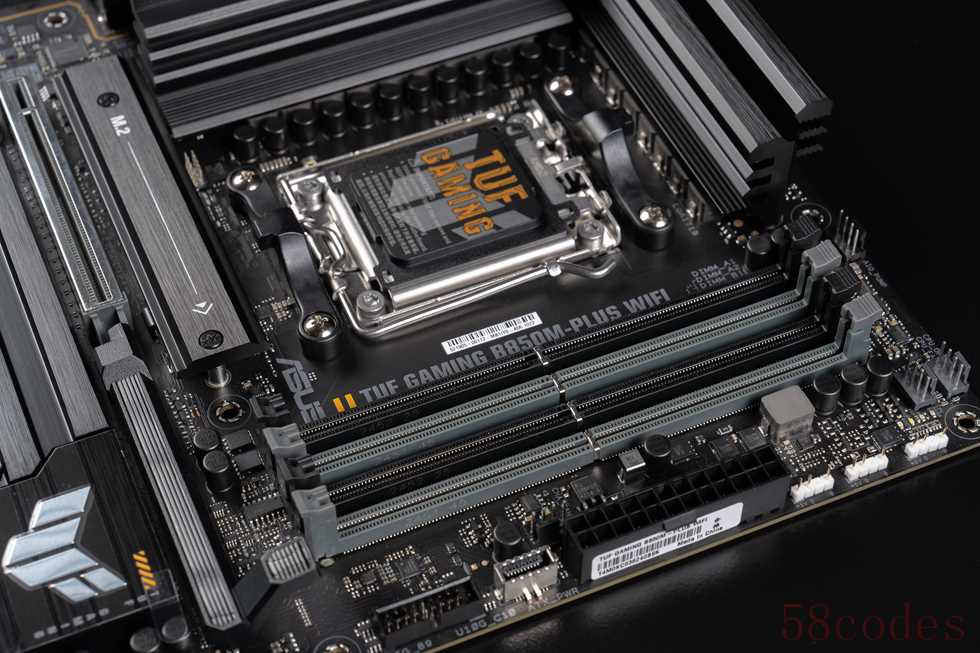

4条DDR5插槽，最高可OC至8000+，最大支持192GB。

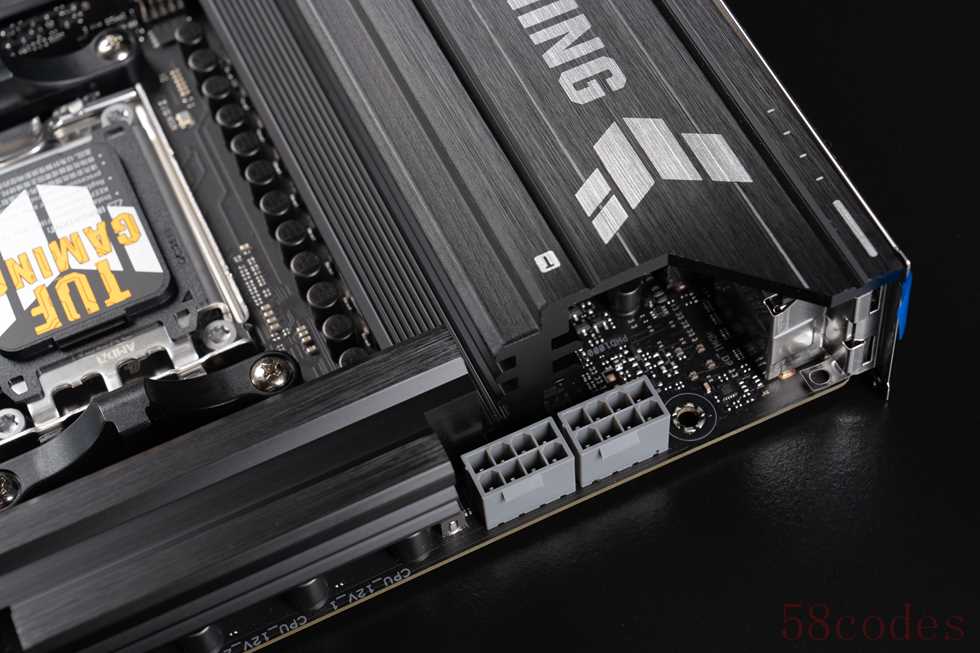

采用双8Pin ProCool接口。

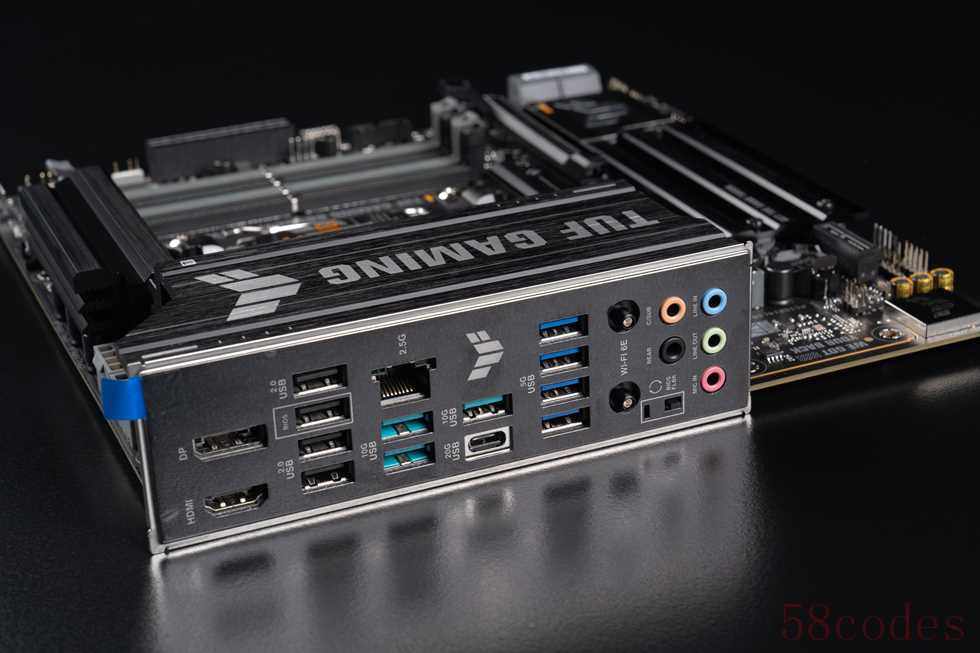

主板IO面板位置，提供丰富的接口设计。
» 1xDisplayPort
» 1xHDMI
» 4 x USB 2.0
» Realtek 2.5G 有线网卡
» 2 x USB 10Gbps
» 1 x USB 10Gbps
» 1 x USB 20Gbps Type-C
» 4 x USB 5Gbps
» WiFi 6E 快拆天线
» BIOS FlashBack 一键升级
» 5 x 音频插孔

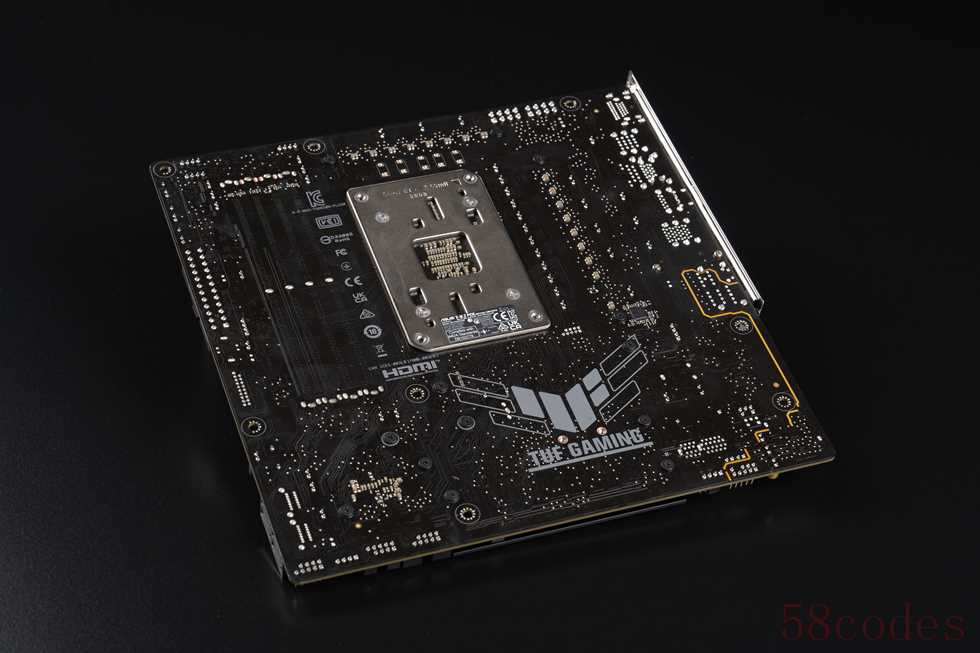

主板背部一览，TUF GAMING 喷绘。

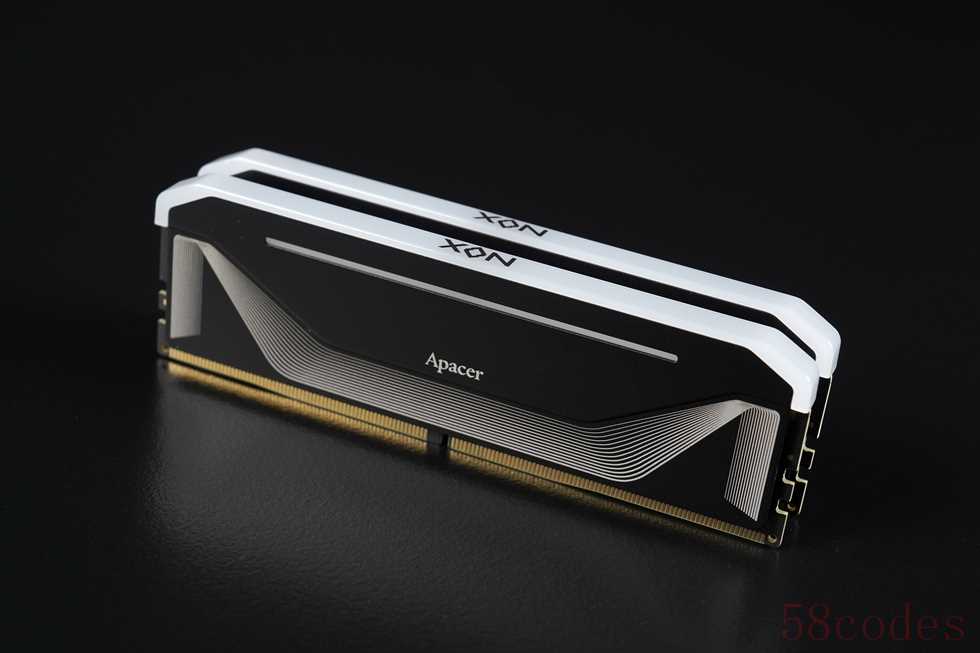

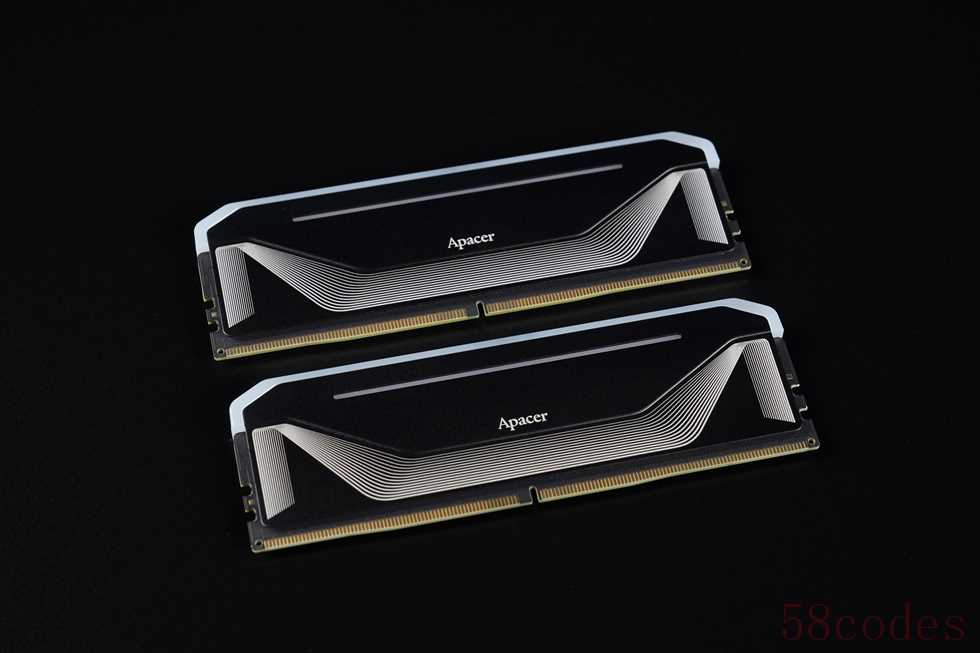

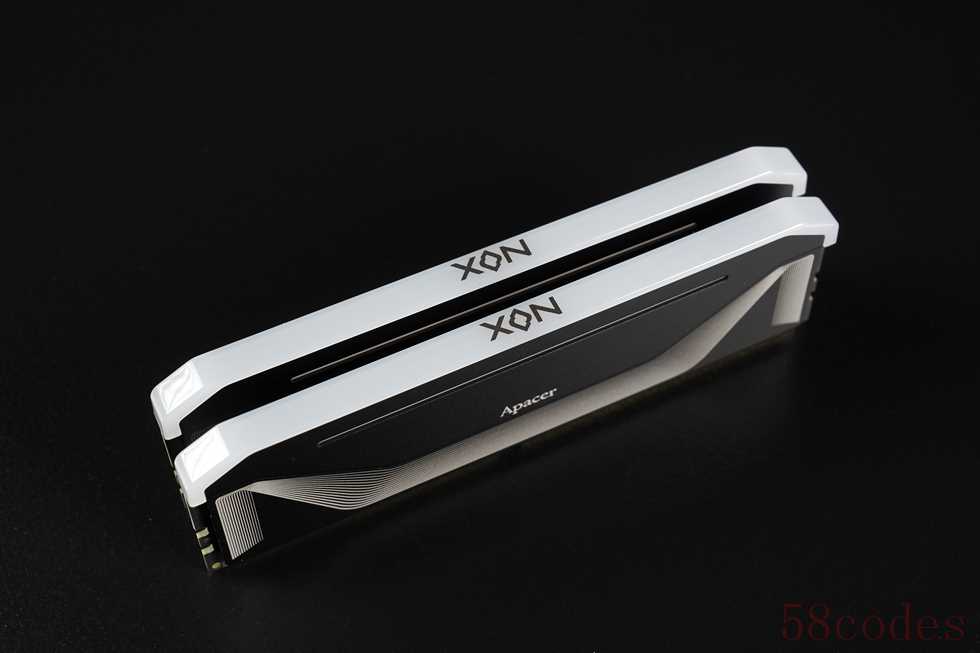

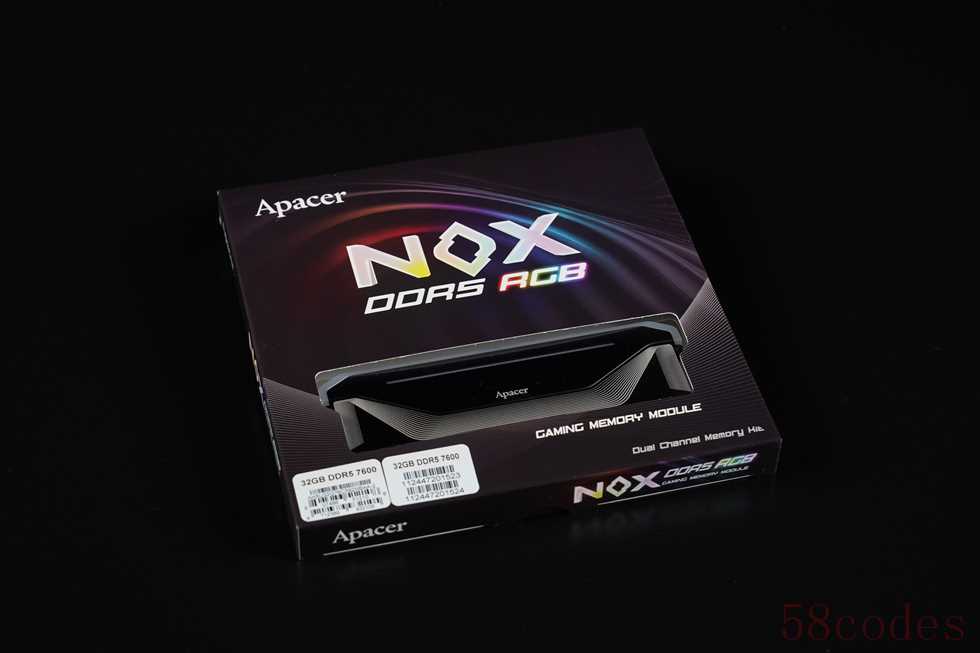

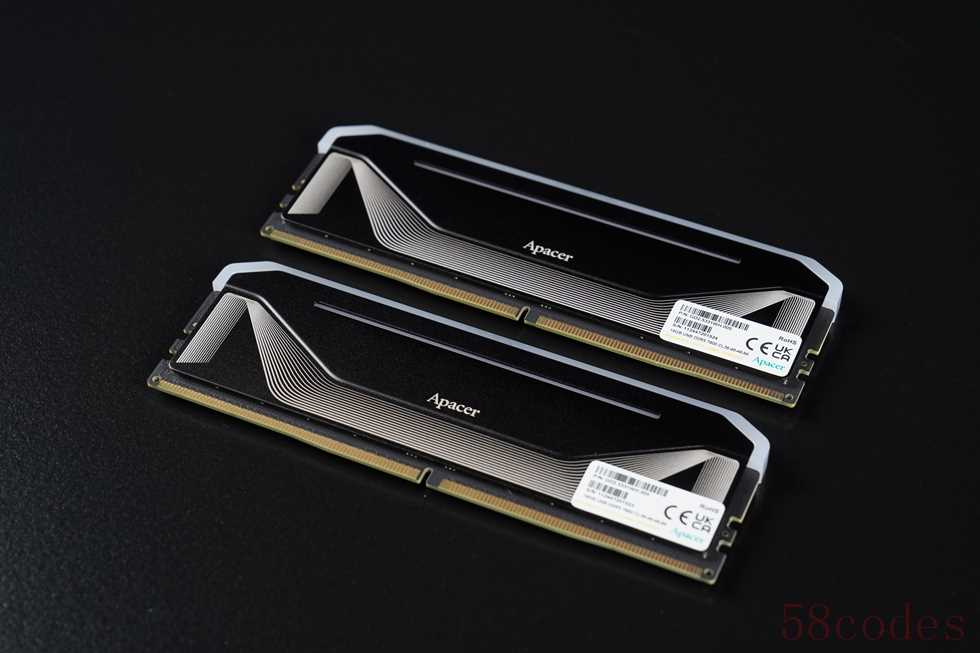

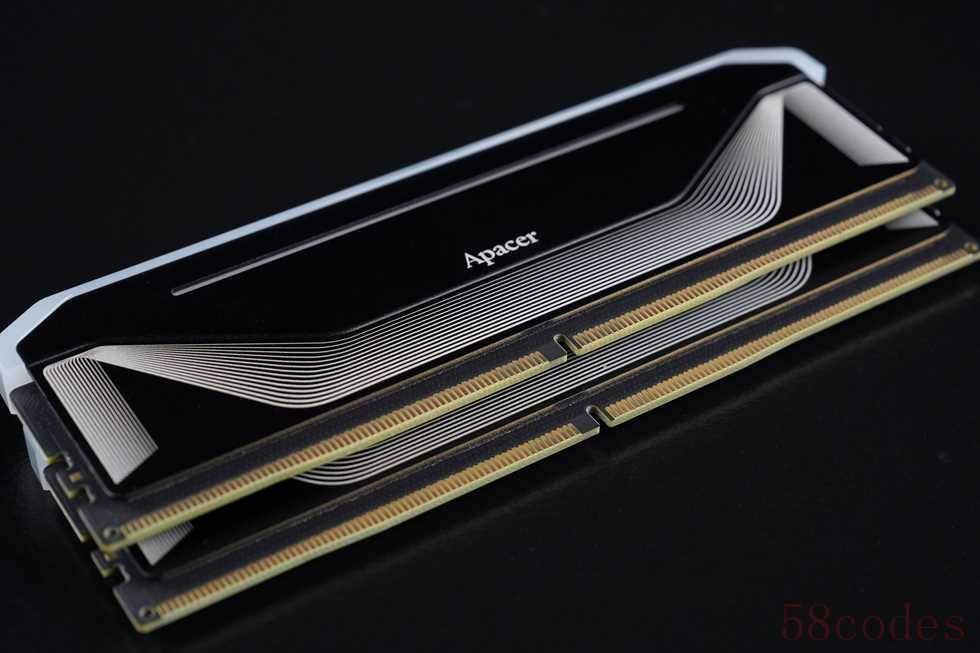

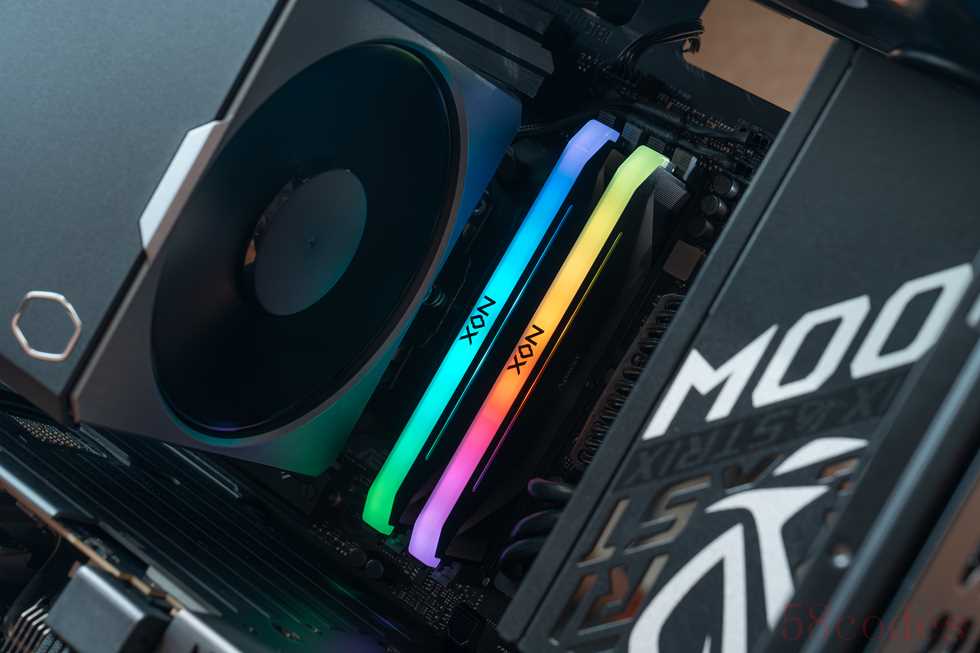

内存来自宇瞻 NOX DDR5 RGB。

正面以黑色为主色调，中央印有「NOX」系列标识。

内存提供提供暴雪银（金属质感）和经典黑两种配色，本次装机选用为经典黑配色，集成PMIC电源管理芯片，提升供电稳定性与能效比，同时铝合金马甲结合单面颗粒布局，超频后温度控制在50℃左右。

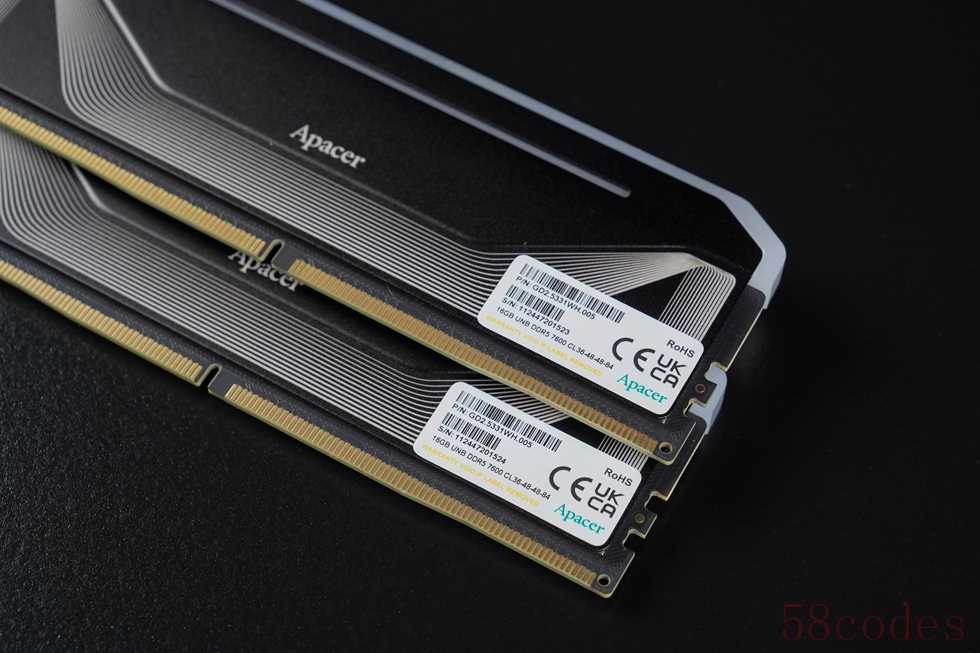

内存一侧贴有参数标签，7600 CL 36 48 48 84，采用海力士A-die颗粒，兼容Intel XMP 3.0与AMD EXPO一键超频。

顶部搭载广角漫射导光条，支持主板灯控同步（如华硕Aura Sync、微星Mystic Light等）。

内存金手指特写。

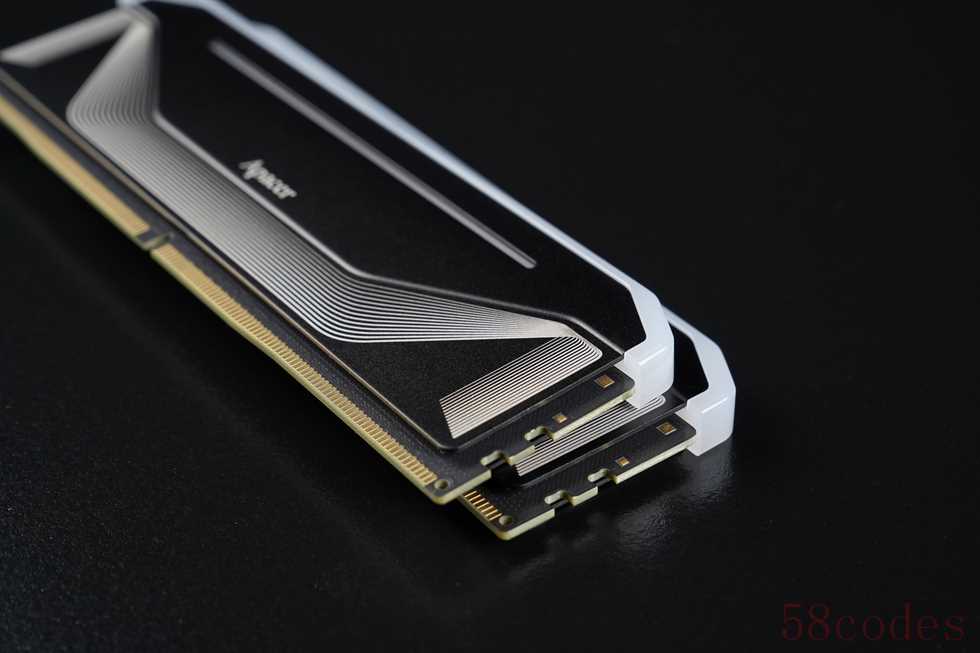

铝合金散热片采用双层高低落差设计，下层辅以条纹装饰增强立体感，整体高度仅44mm，兼容主流风冷散热器。

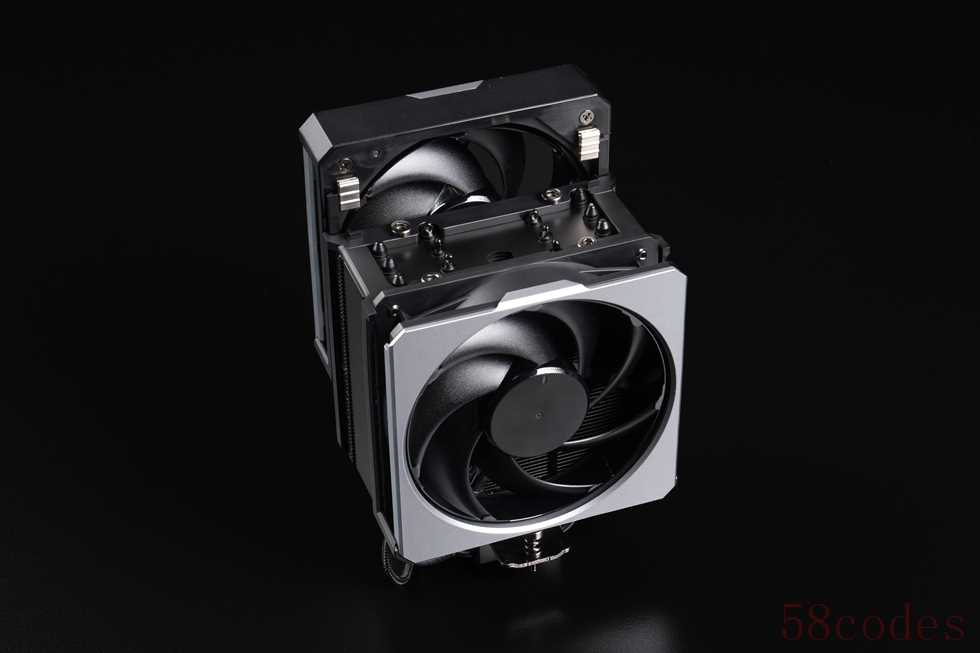

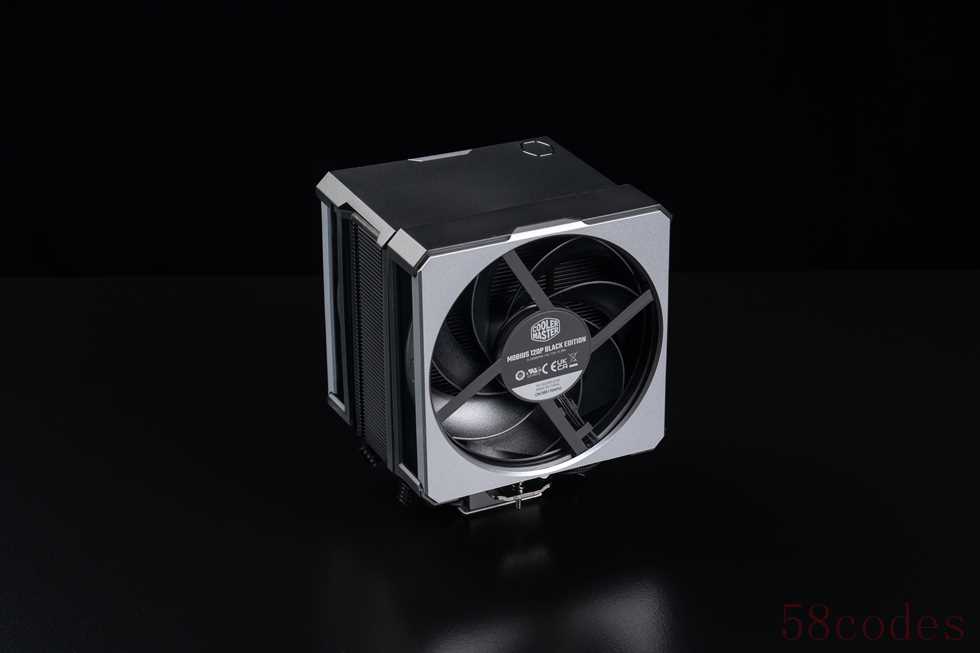

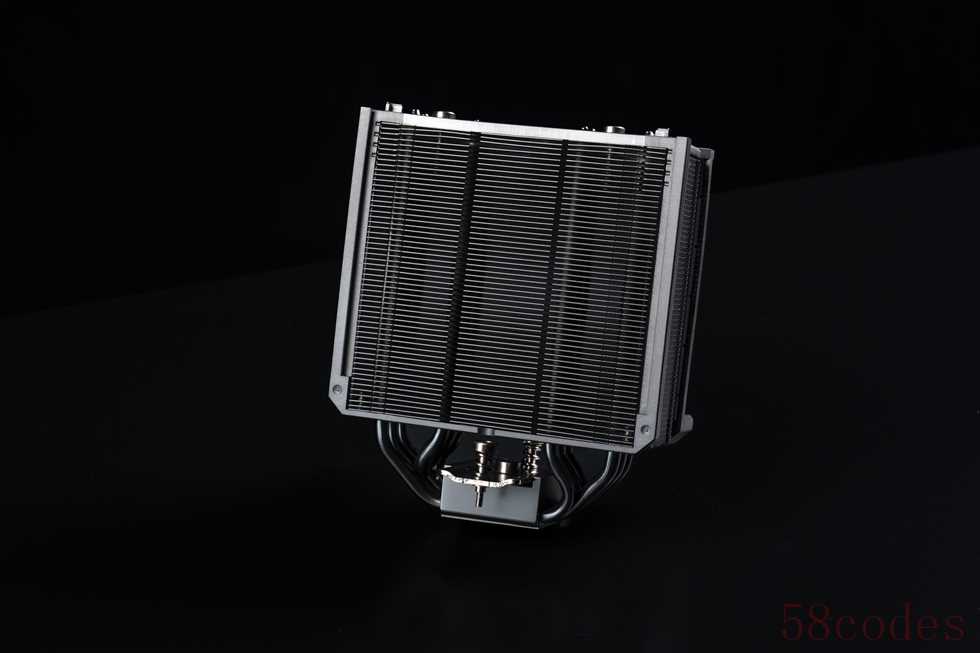

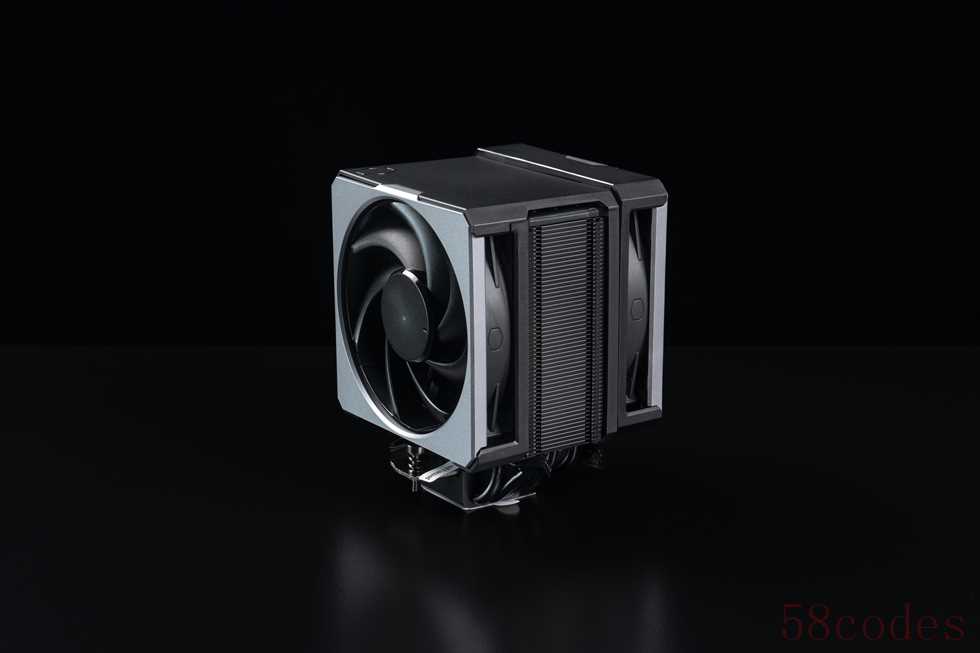

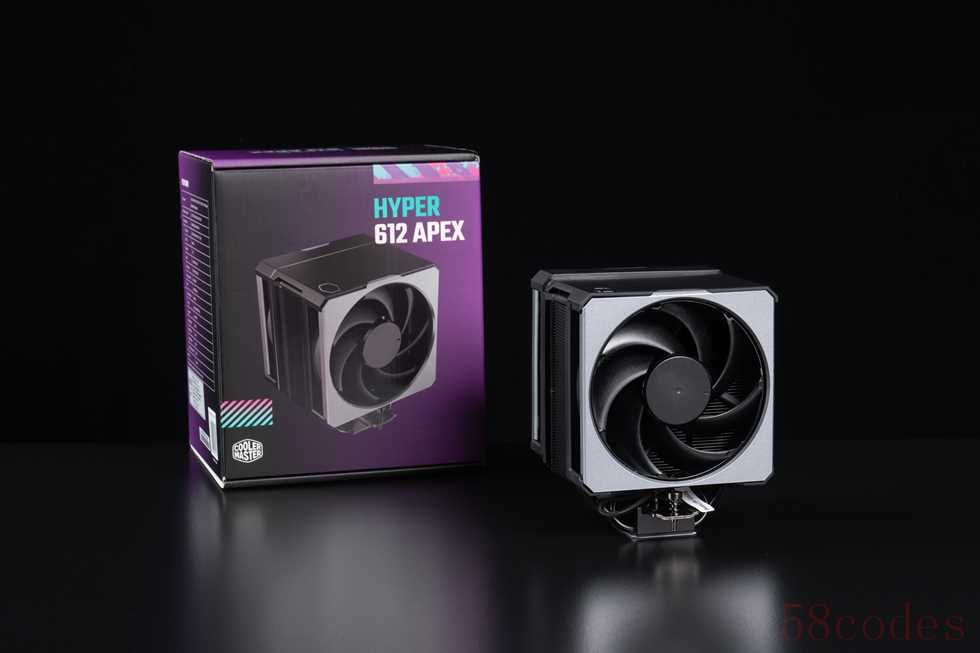

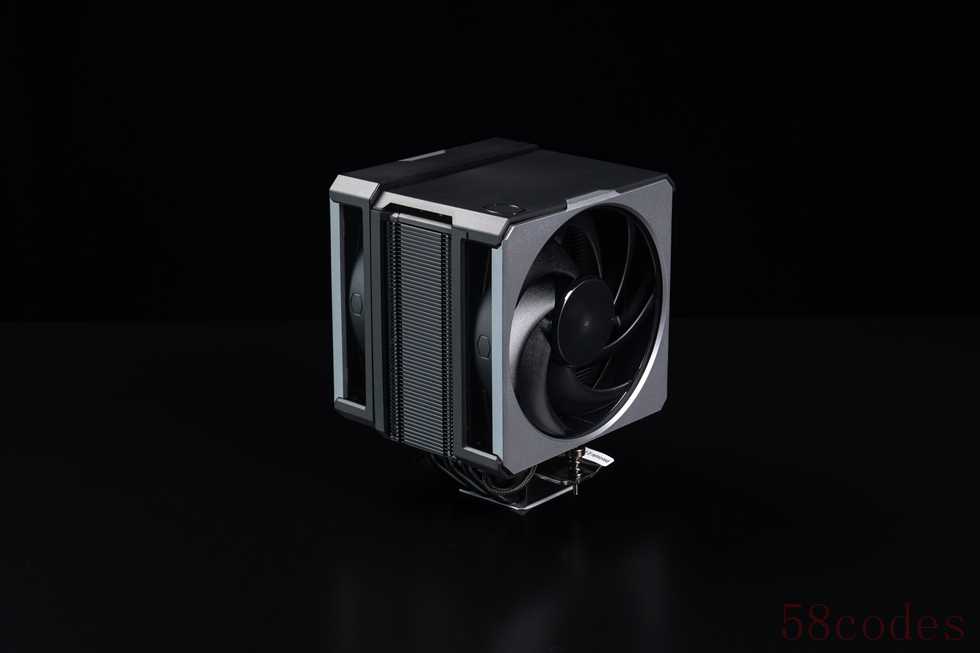

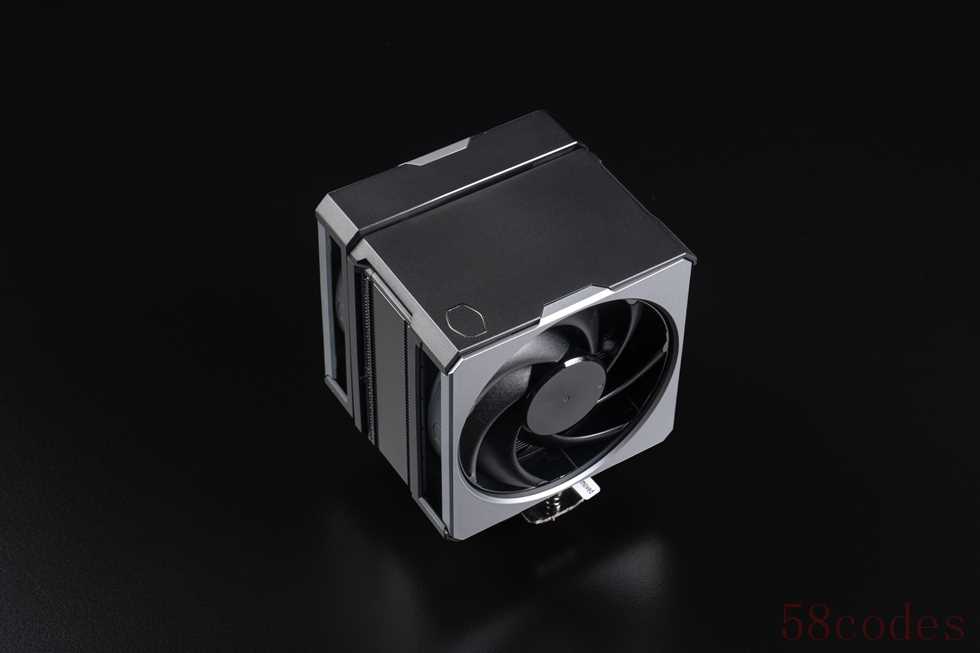

HYPER 612 APEX做工十分精致，灰黑配色透露着工业设计风范，简约优雅

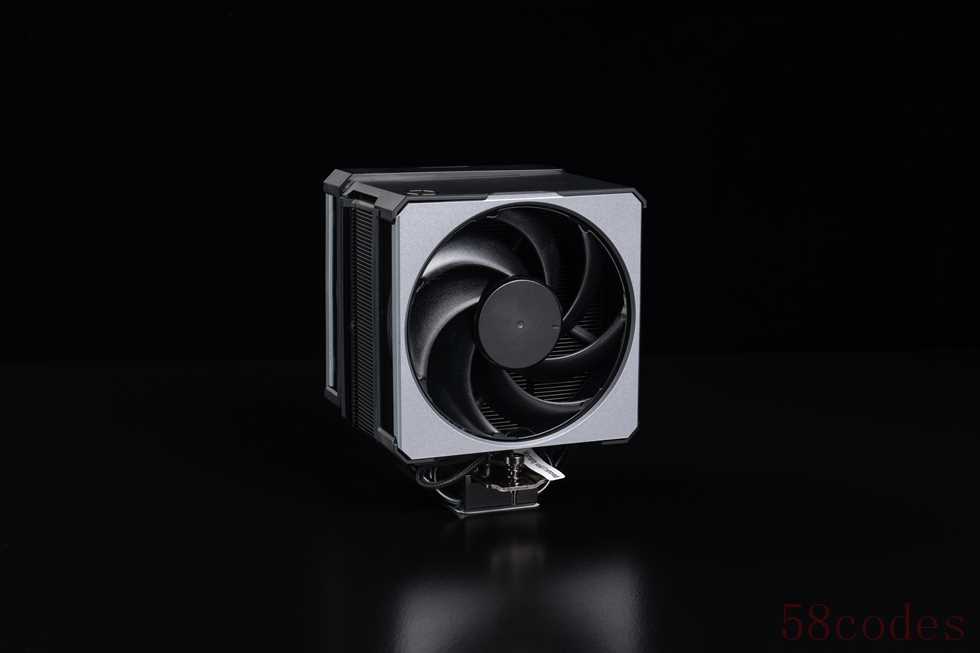

采用银黑相间设计，塔体及顶盖为哑光黑设计，风扇面为金属银色，无RGB灯效，工业风十足。

散热器尺寸为127x114x159mm，能够兼容市面上绝大部分机箱。

Cooler Master对顶盖进行了美学上的改进，更流畅的线条和现代的表面处理不仅提高了视觉吸引力，还使个性化达到了新的高度。

顶盖为磁吸式设计，可快速拆卸维护。

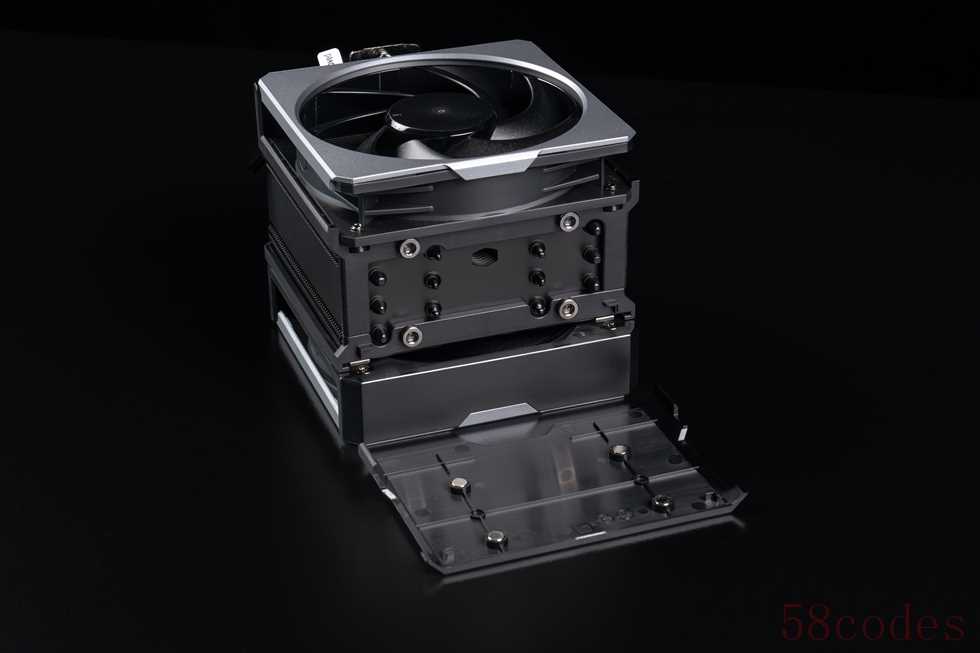

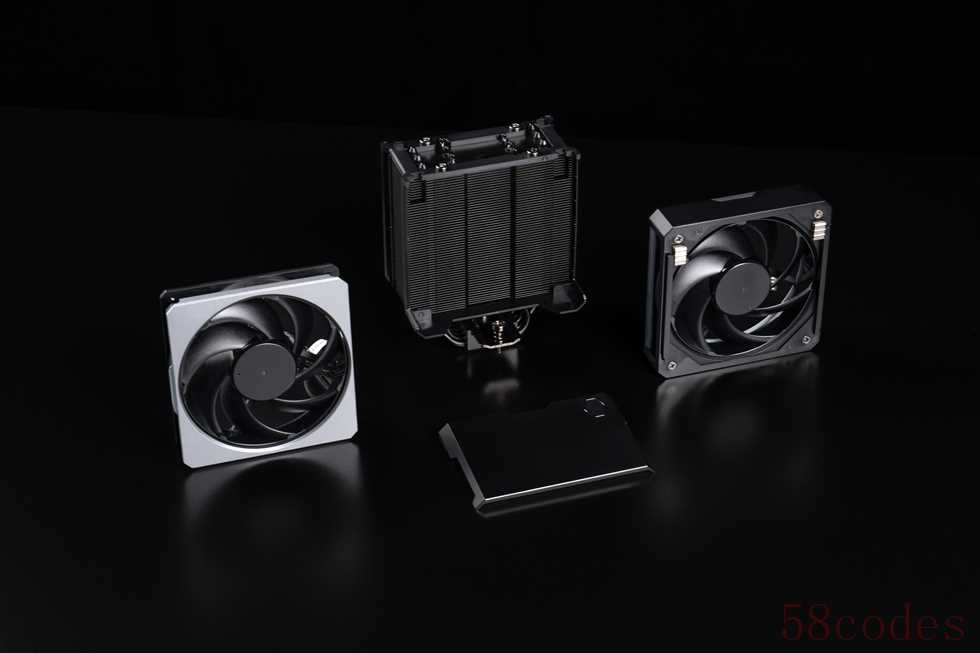

采用快拆设计，风扇采用滑轨进行固定，并且支持多档固定调节，以适配主板散热装甲。

散热器采用单塔体+双风扇设计，两把风扇为酷冷至尊 莫比乌斯120P 风扇，采用环形扇叶设计，参数如下：
转速：0~2400RPM
风量：75.2CFM（最大）
风压：3.63mmH₂O（最大）
噪音：≤30dB(A)

散热器塔体表面经过黑化处理。热管为穿Fin工艺，鳍片折Fin处理，在保证散热效率的同时也大大提升了散热器结构强度。

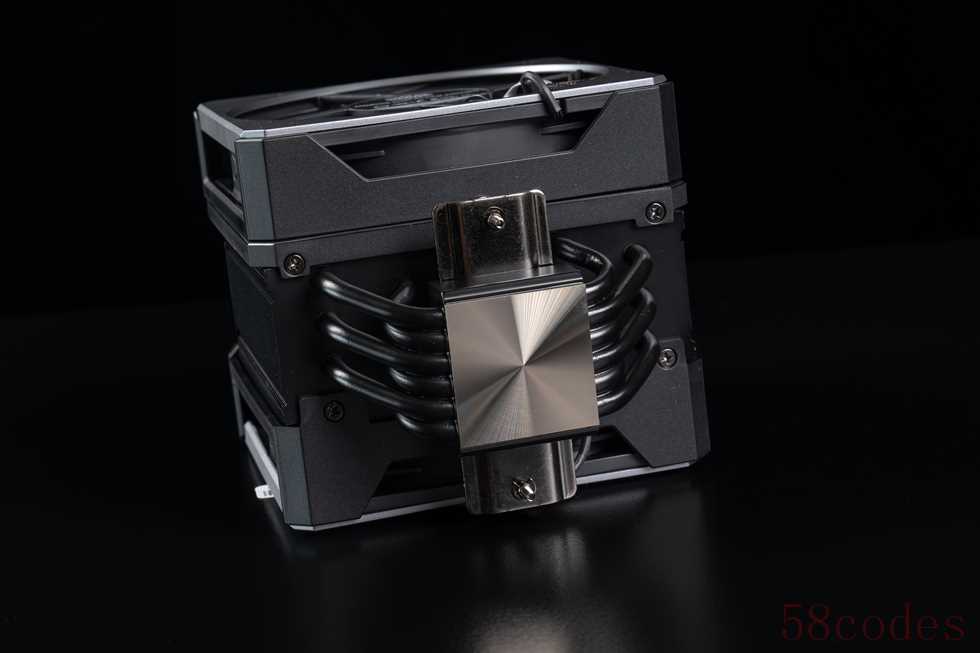

微凸的镀镍铜底座与6根超复合热管连接，并且散热做了偏移设计，在安装时偏向IO一侧，避开内存位置，为内存提供绝佳的高度兼容性。

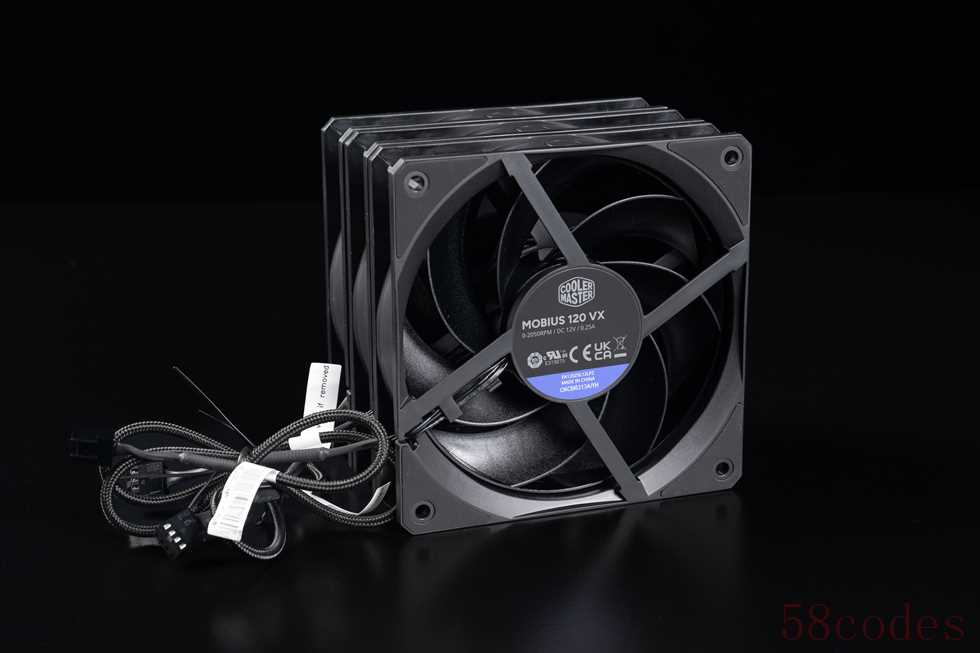

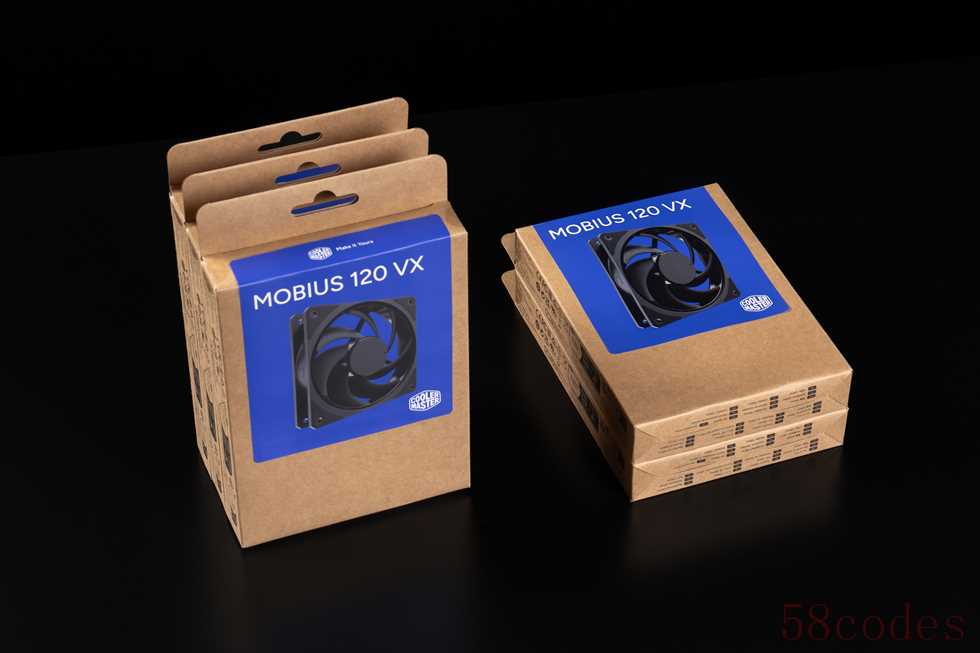

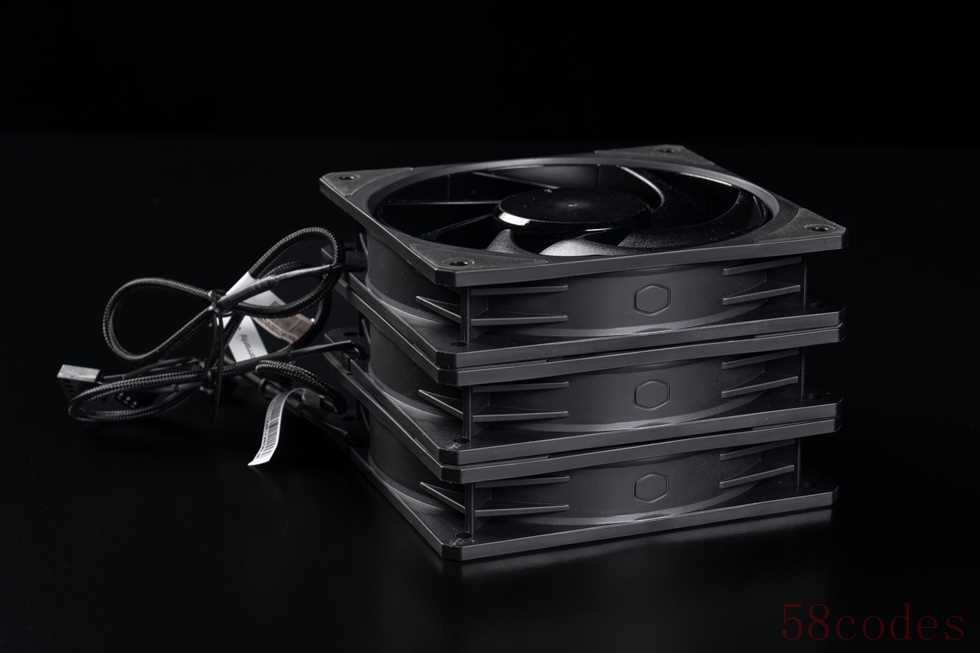

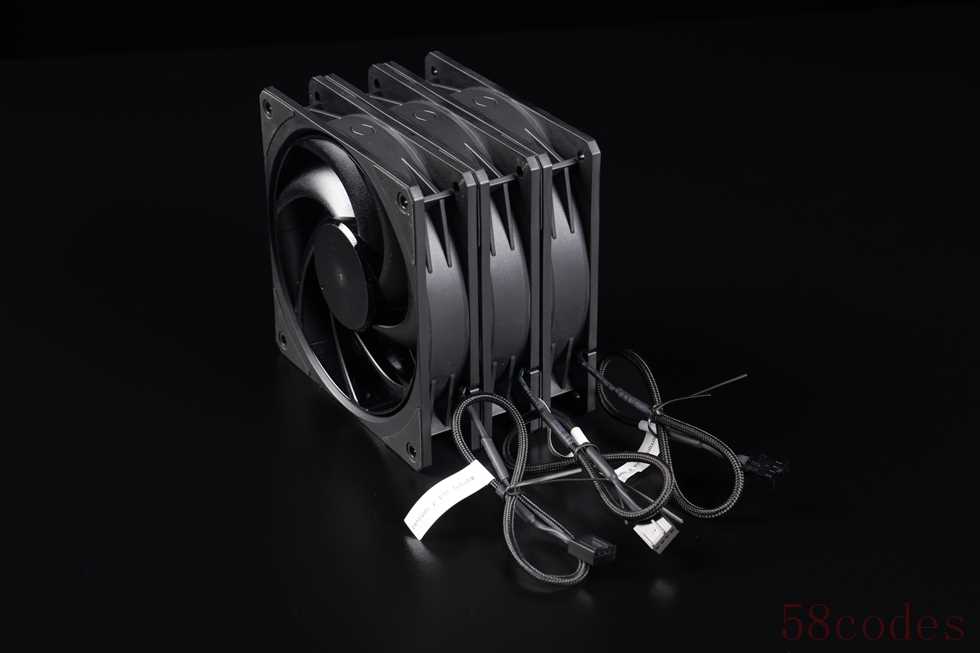

莫比乌斯 120 VX风扇包装为简约紫黑配色，正面印有风扇渲染图。

风扇采用环状的连叶型结构，在物理上直接加强了整体扇叶的结构强度，可减少震动，使风扇更稳定顺畅地运行。内部扇框边缘斜切的通风设计使风量更大，更强劲的风压减少不流通的气流。

扇框侧边片状特征为结构加强筋,再结合背面几何防震扇框设计,使马达中心与四个角落的螺丝锁点不是一直线,让扇框整体的刚性更好,有效防止共振。

采用动态回油轴承设计，优化的噪音输出，确保高转速下的静音性，让散热效果和噪音达到更好的平衡，通过酷冷至尊无响室的测试验证。

风扇规格如下：
尺寸(LxWxH) 120 x120 x25 mm
转速(RPM) 0~2050+10% RPM
风量(CFM) 63.1CFM
噪音值(dBA) 22.6 dB(A)
轴承 动态回油轴承
风压(mmH2O) 2.69 mmHzO

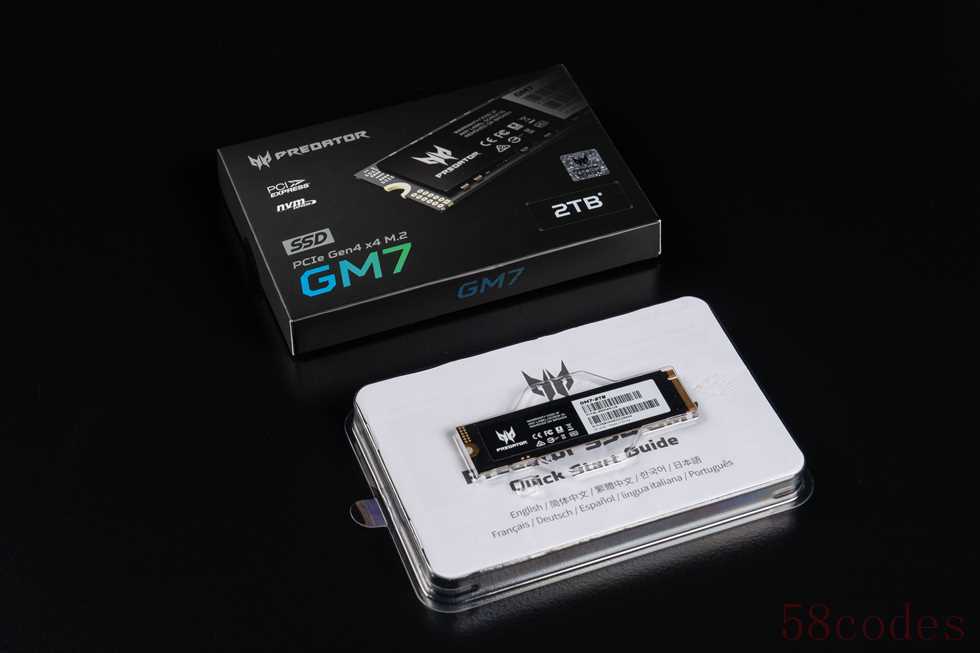

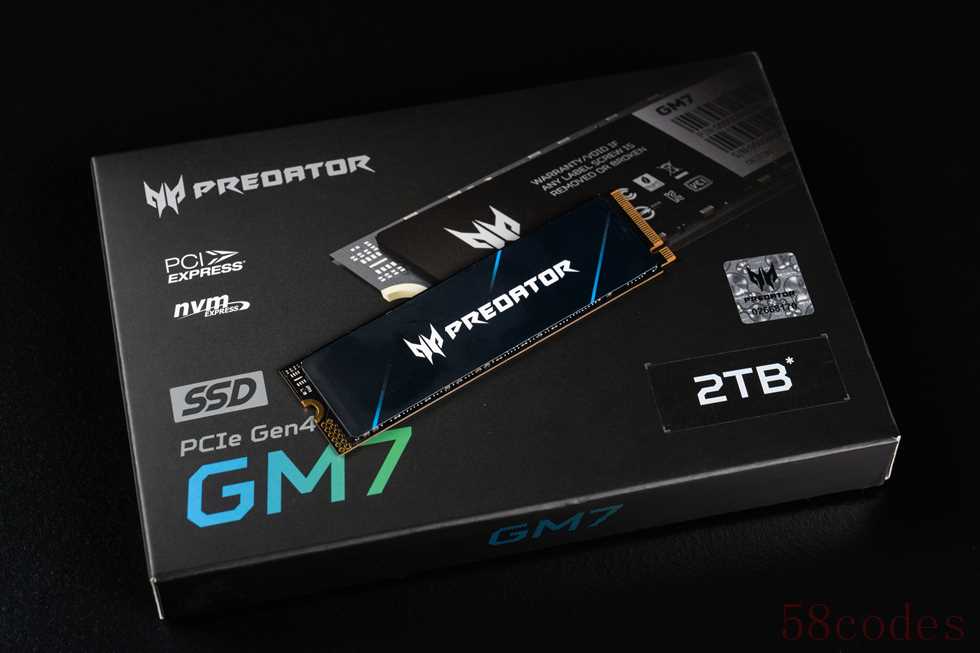

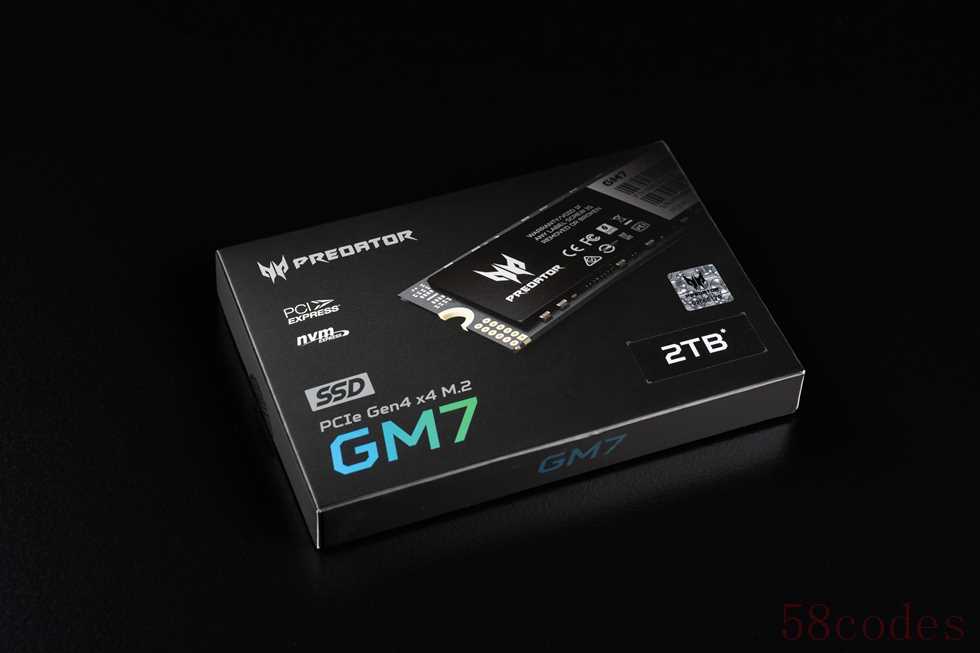

宏碁掠夺者GM7包装采用纯黑的硬朗低调风格，正面凸显了 GM7 部分渲染图，右下方标注了 SSD 的容量。

内包装采用整个硬壳塑料壳对SSD本体进行包裹保护。

SSD正面贴有导热垫，上面有宏碁LOGO。

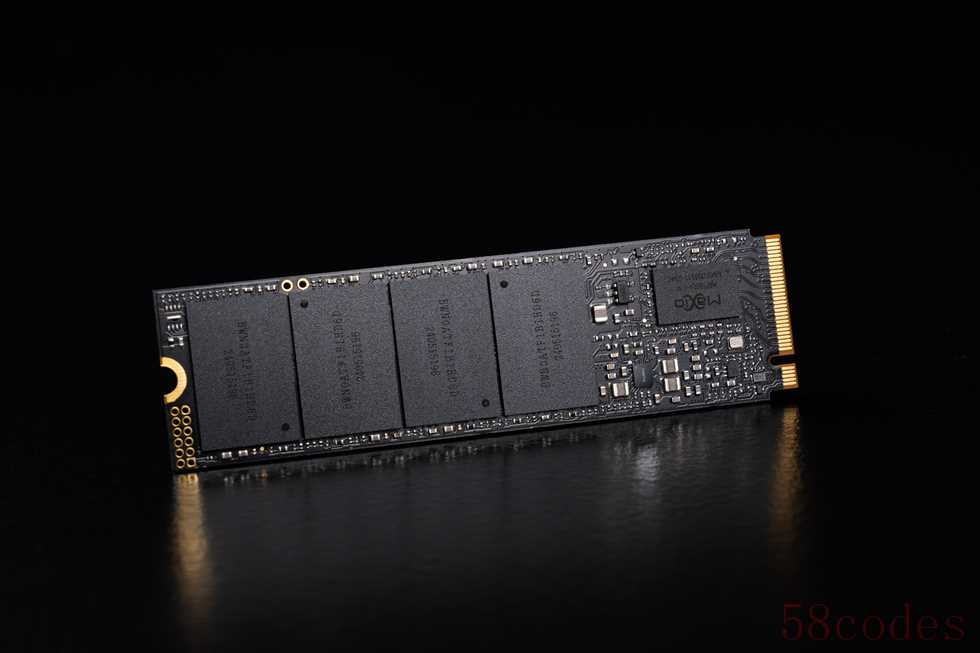

把导热垫撕掉就能看到其 PCB 布局，正面由一颗联芸MAP1602主控和四颗长江存储闪存颗粒组成，属于无缓存式设计。

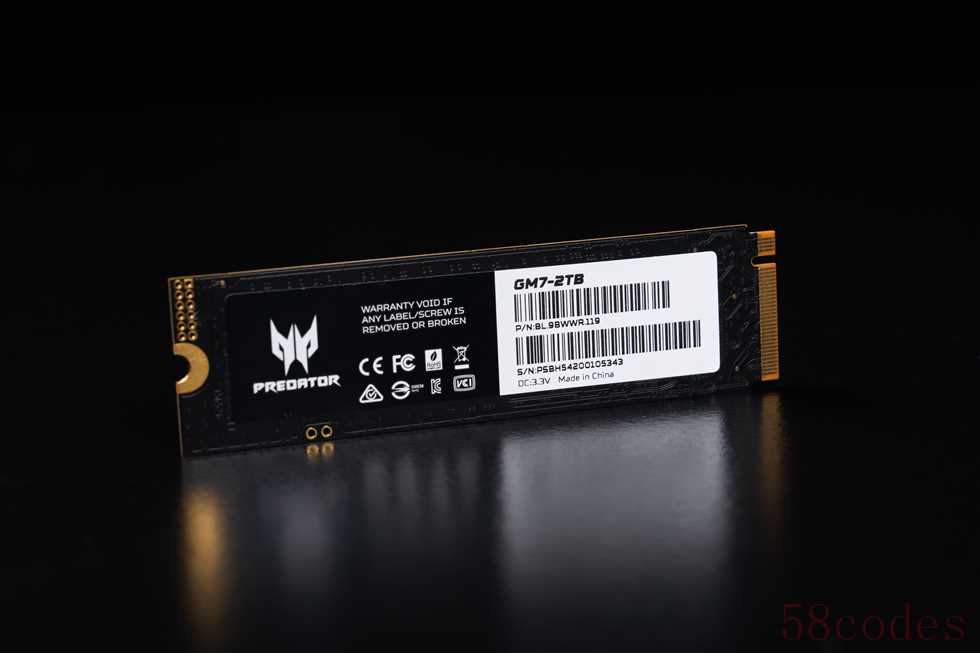

SSD背面则为型号、序列号信息。

顺序读取读速7200MB/s、顺序写入速度 6300MB/s，并且提供5年质保（1200TBW）。

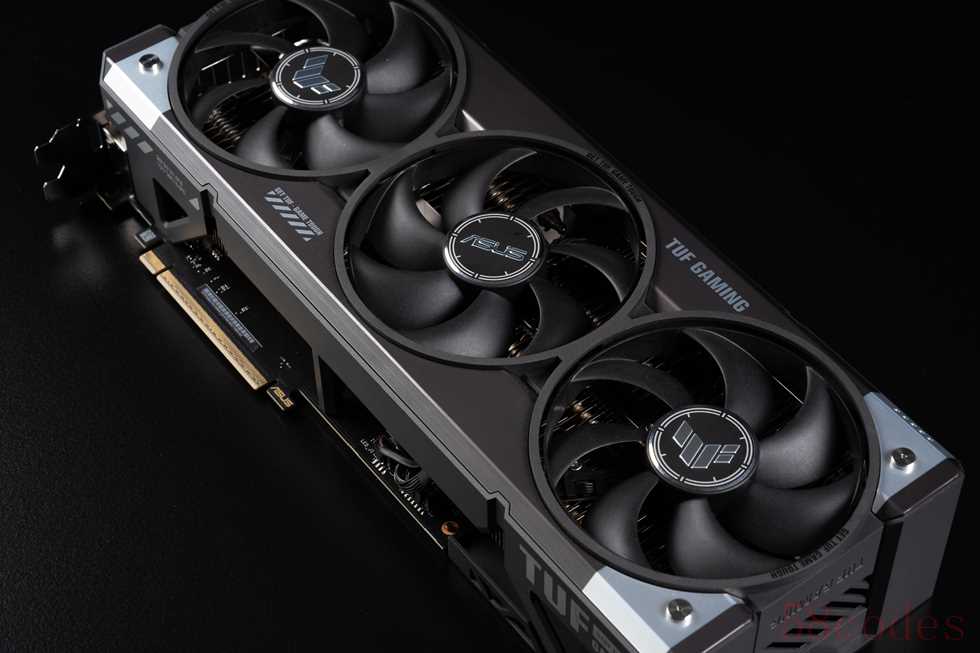

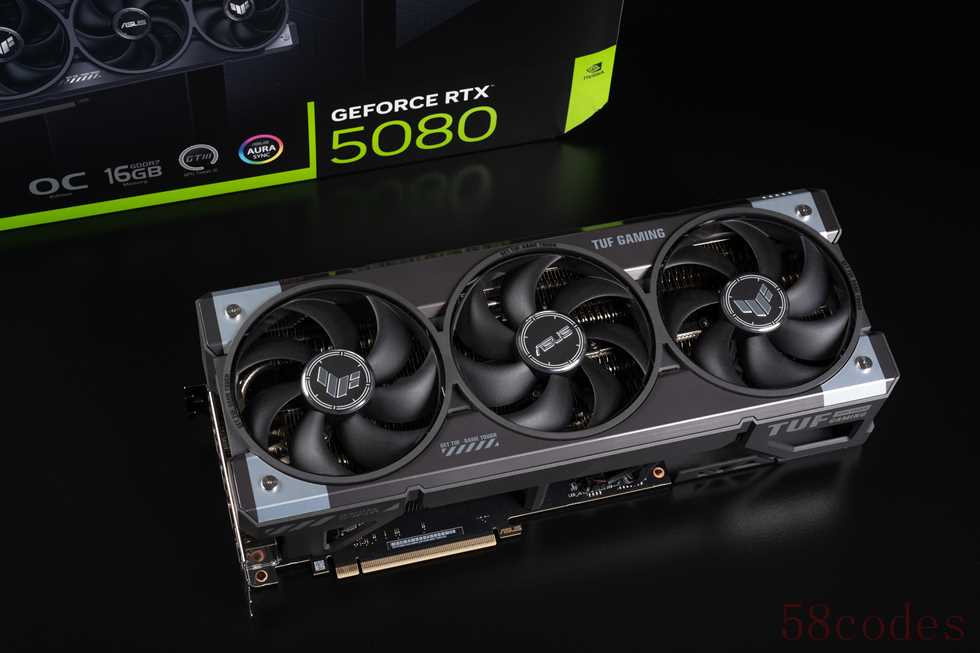

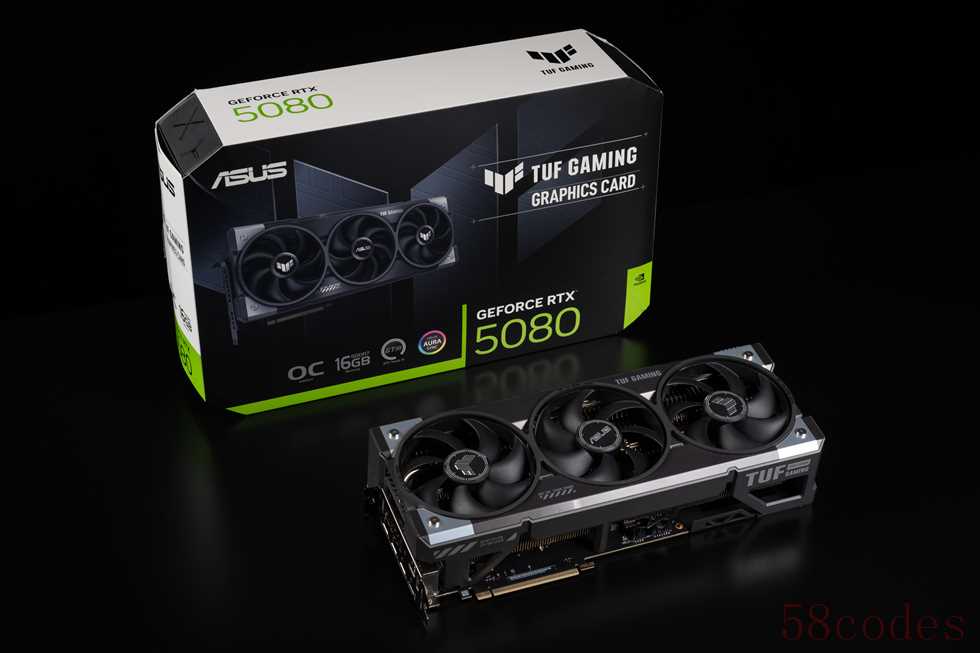

显卡来自华硕TUF GAMING RTX 5080 O16G GAMING。

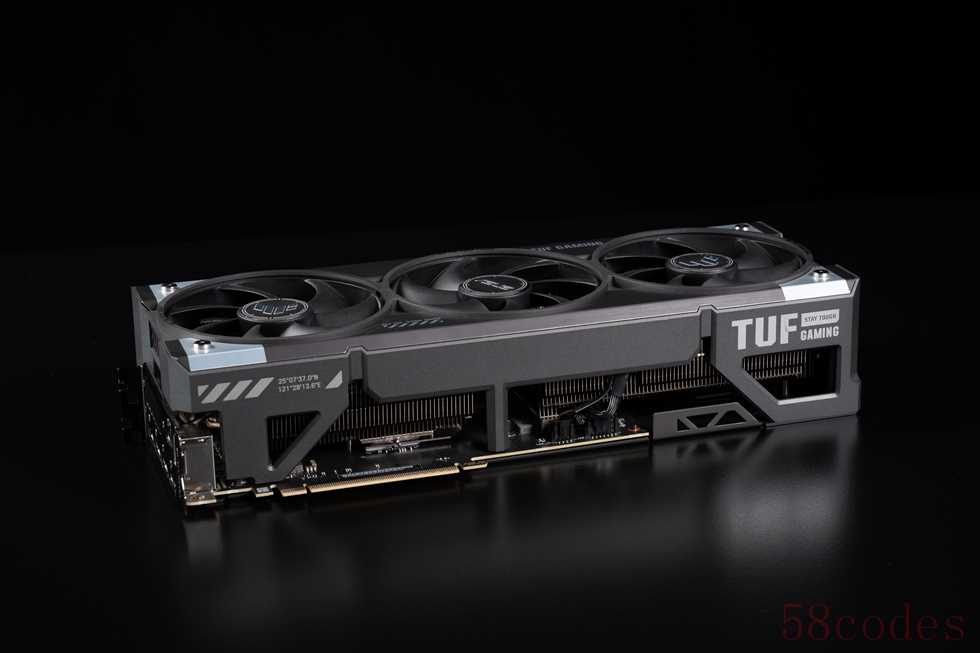

显卡采用全新 TUF GAMING 家族设计，哑光黑主色调，搭配银色条带纹理与铆钉装饰，设计理念形似武器弹药箱。

先进的散热设计采用华硕 MaxContact 制程工艺、相变GPU导热垫及高效的3个轴流风扇，确保显卡在高负载下也能维持出色的散热性能与优化的气流，实现静音运行，同时支持智能停转，GPU温度低于50℃时停转，降低噪音。

显卡尺寸为：348 x 146 x 72 mm，采用4根8mm+4根6mm热管，结合MaxContact镜面直触技术和真空腔均热板，提升散热效率。

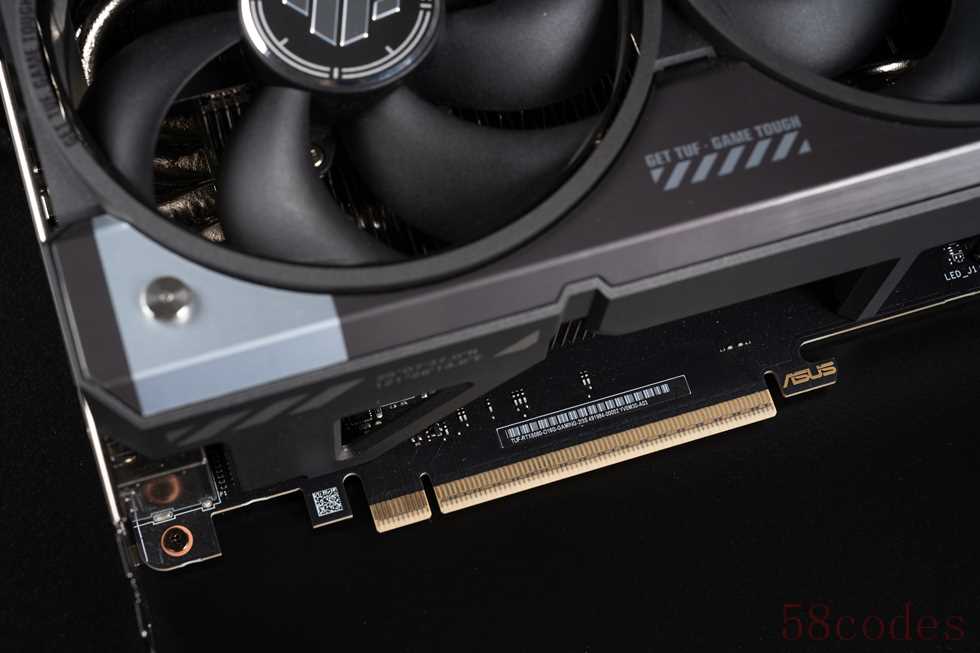

金手指特写。

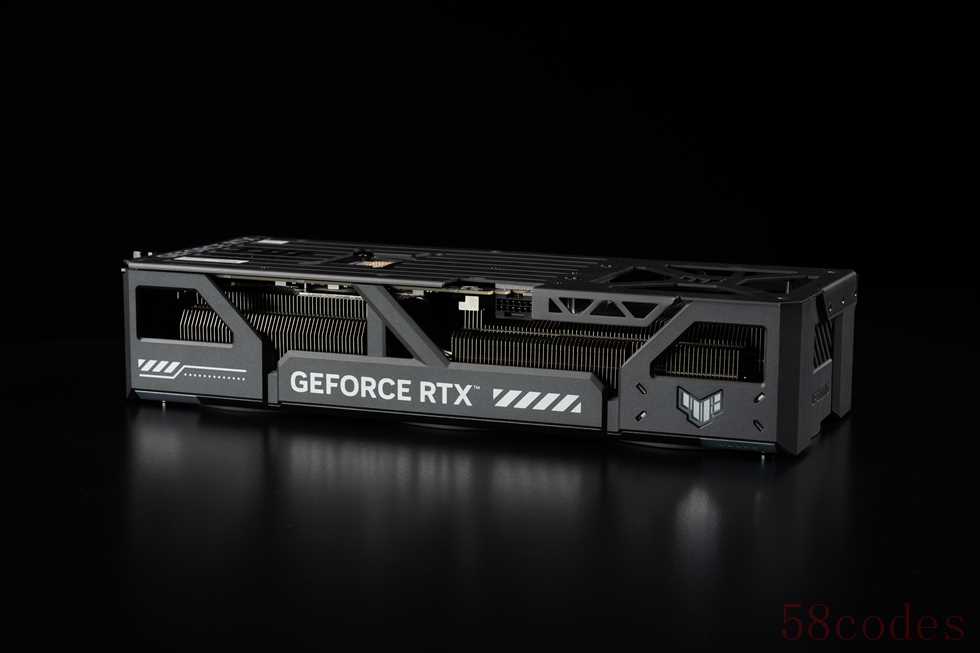

显卡尾部特写，为全包裹式设计，全金属压铸导流壳+铝制背板，防止PCB弯曲，并通过ASUS GPU Guard技术加固GPU安装稳定性。

显卡中间为GEFORCE RTX标识，右侧RGB Logo支持AURA SYNC神光同步，可联动其他硬件灯效。

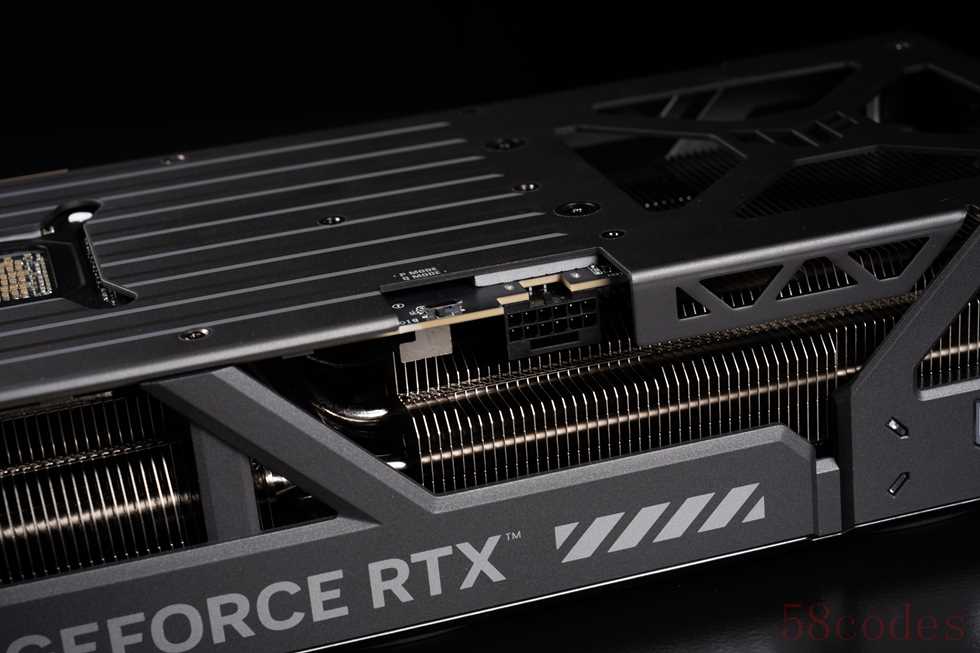

采用16Pin供电接口，确保高负载稳定性。

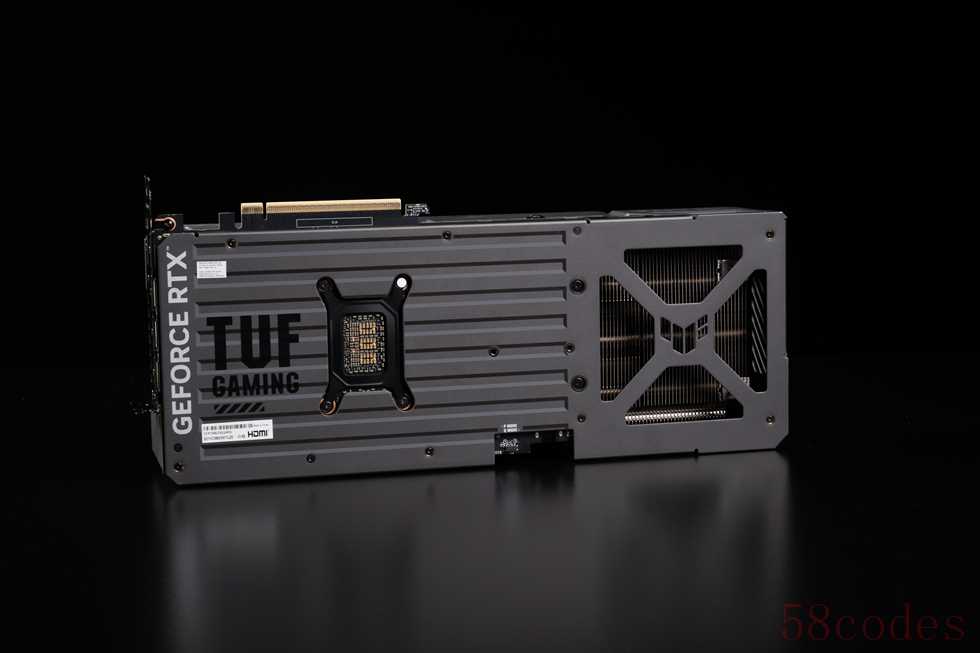

背板特写，格栅式条纹设计与TUF GAMING LOGO标识。

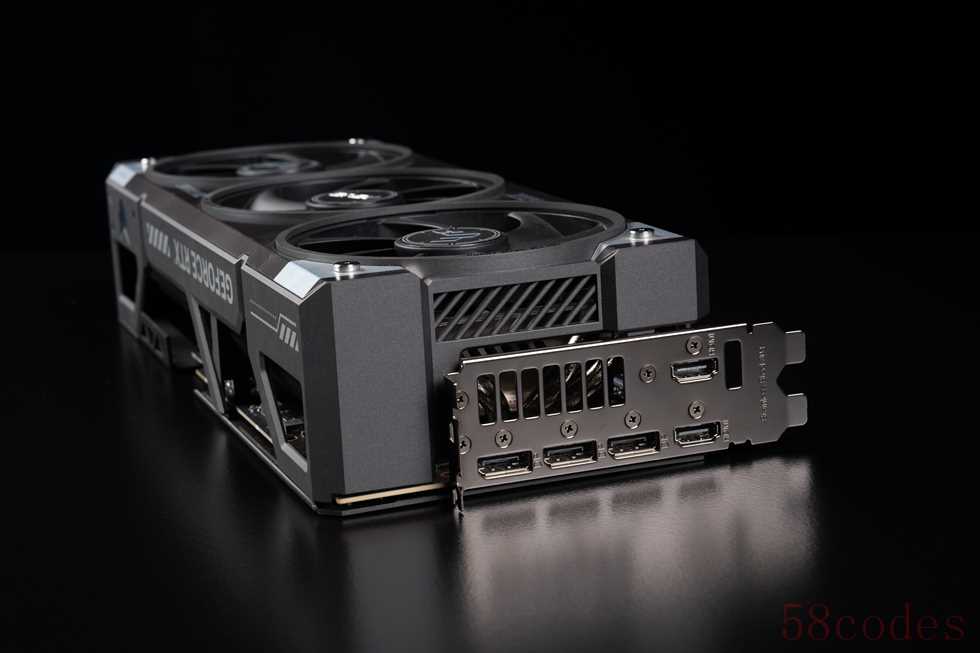

接口配置2×HDMI 2.1b + 3×DP 2.1b，支持8K多屏输出。

电源来自酷冷至尊 GX 850 GOLD ATX3.1，电源采用更优秀的全桥LLC+DC-DC电源设计方案，同时配置高规格日系大电容，保证电源的稳定高效。

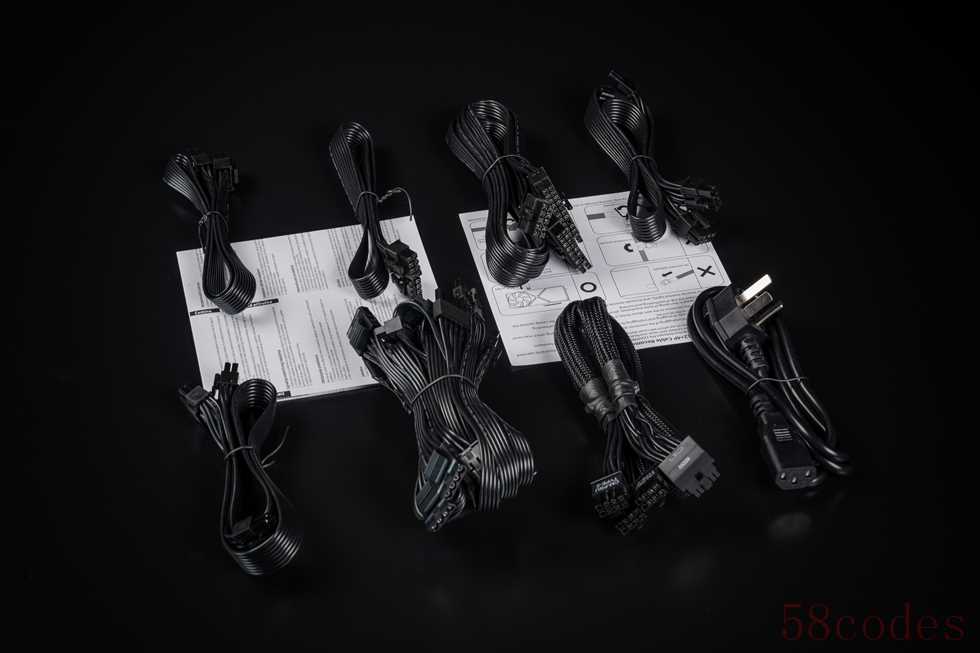

模组线采用黑色扁平化设计。

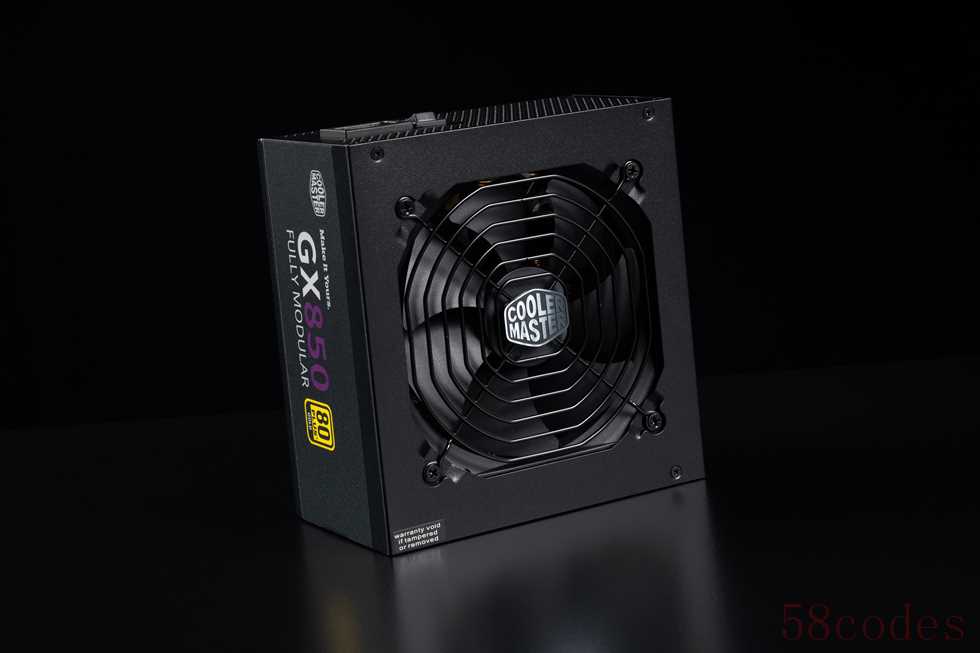

采用120mm低噪型风扇，智能温控，轻松应对热量积压，搭配选用(X-CAP/PFC-CAP)低噪料件降低任何高频噪音的可能性。

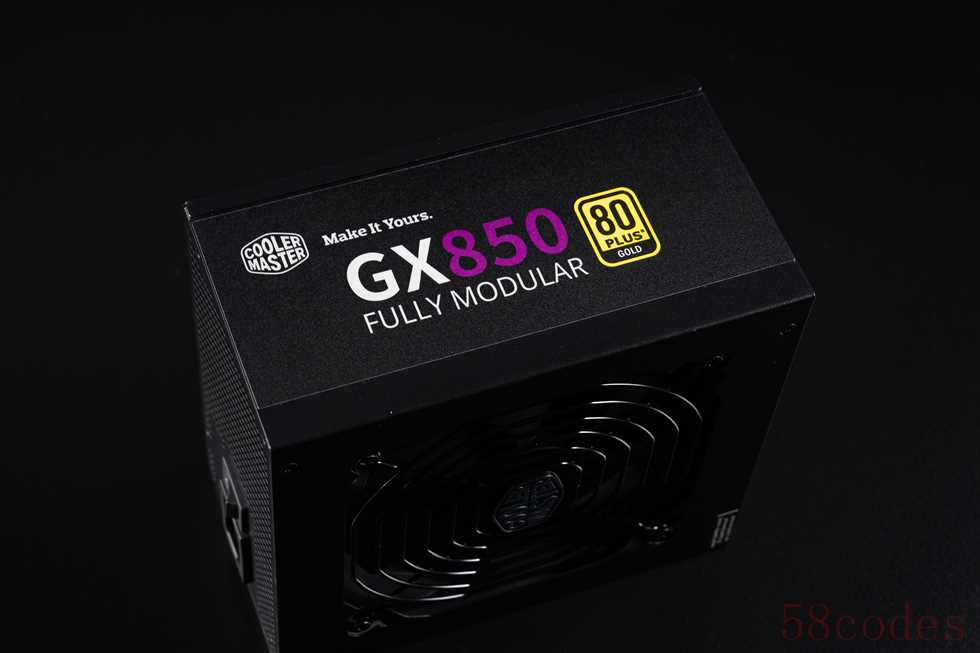

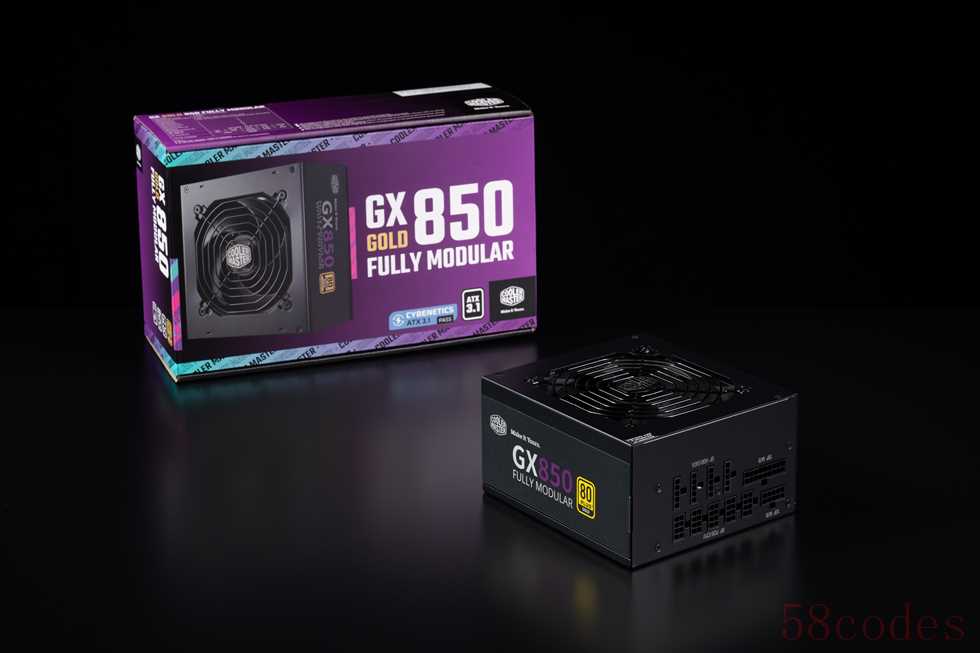

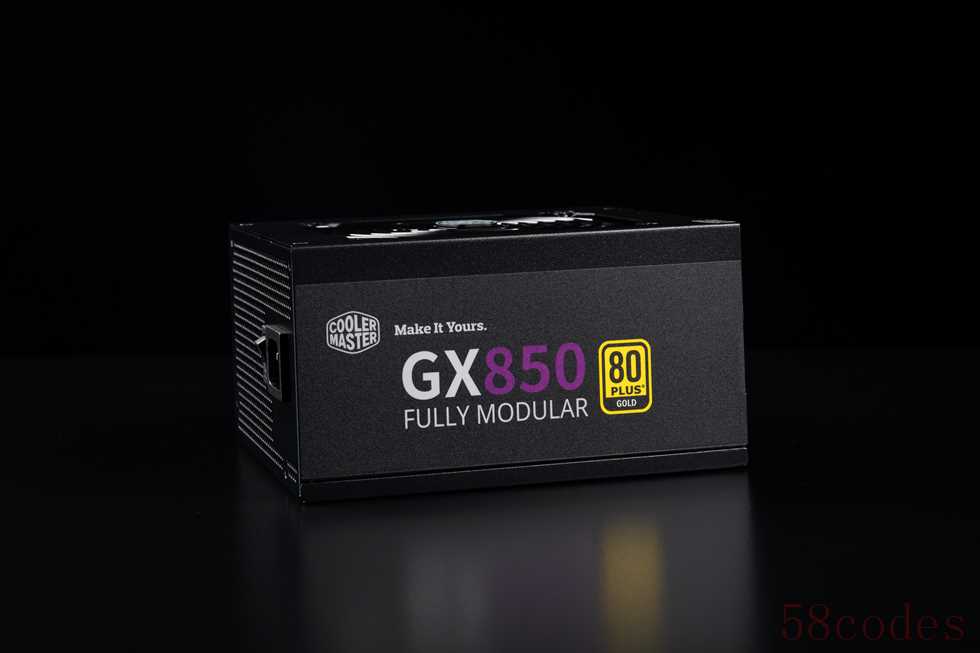

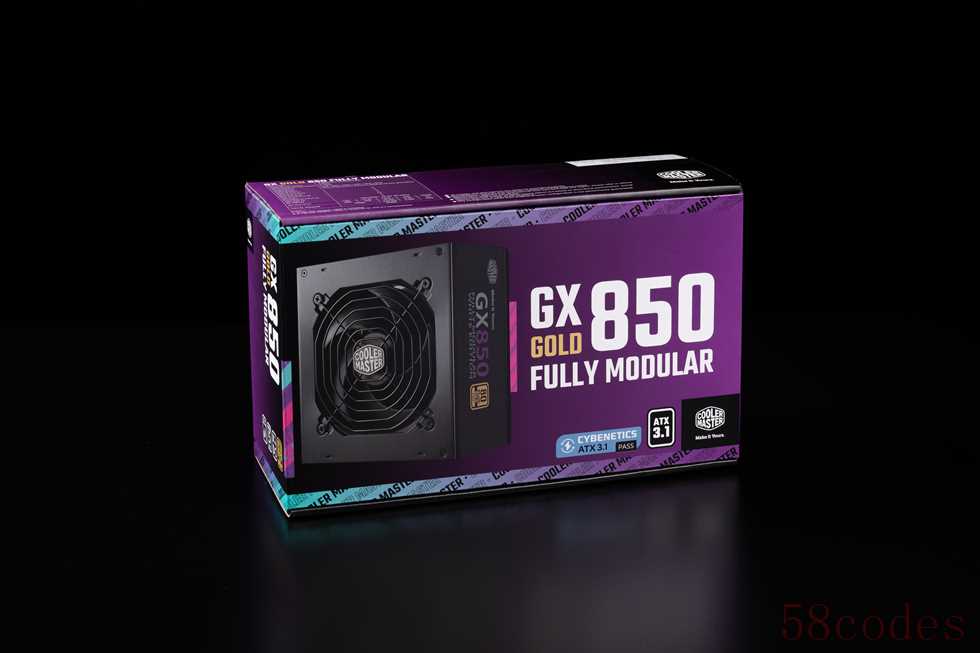

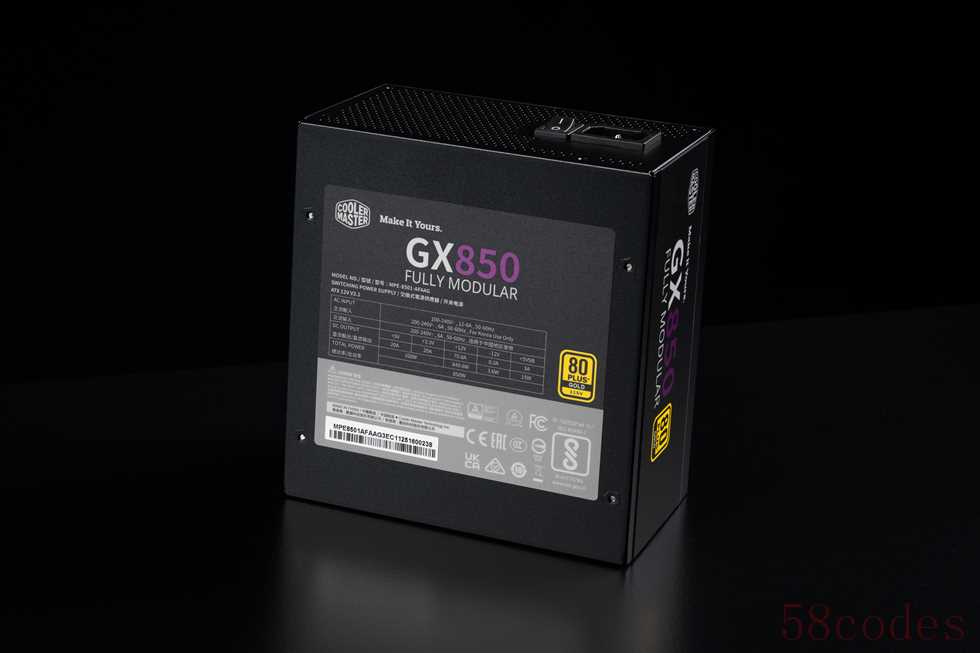

电源本体为简约低调风格，侧面印有白色紫色品牌型号标识，标注 80Plus金牌认证。

电源采用全模组接口设计：

• 基础架构

采用全模组接口设计，通过5组8pin模组接口（支持CPU/PCI-E扩展）与4组5pin模组接口（用于SATA/D型4pin扩展），实现灵活的供电配置。

• 核心供电接口

主板供电：1个24pin主供电接口（由18pin+10pin模组线扩展）。
CPU供电：提供1个4+4pin与1个8pin接口，支持双8pin主板供电需求。
显卡供电：4个6+2pin PCI-E接口，满足多显卡或高功耗显卡的供电需求。

• 扩展接口配置

SATA供电：12个接口，支持多硬盘/SSD设备。
D型4pin供电：4个接口，兼容传统设备或RGB外设。

• 线材特性

线材类型：全系采用黑色扁平线材，兼顾轻量化与散热效率。
长度标准：所有线材长度≥600mm，确保兼容主流机箱的背部理线需求。

电源为单路+12V输出设计，额定输出电流均为70.8A 849.6W功率 ，+5V与+3.3V都是通过DC to DC从+12V转出，联合输出功率额定为100W，每路额定为20A电流，+5V待机输出为3A/15W规格。

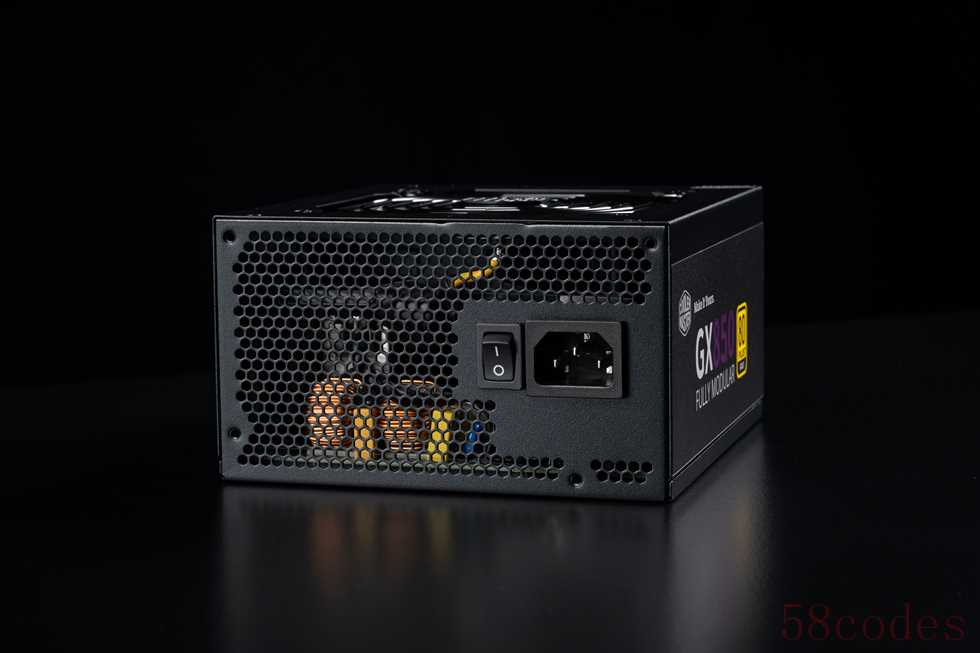

电源AC交流输入接口配置有独立开关。
