无线吸尘器的适配器用料都能这么豪华，戴森58W电源拆解

前言

充电头网拿到了戴森一款无线吸尘器的适配器，型号为116801-02。这款适配器为美规固定插脚，支持全球宽电压输入，输出电压为19.2V，输出电流3.02A，输出功率为58W。适配器为固定美标插脚，自带2米长输出线，为圆孔插头输出。下面就带来戴森这款适配器的拆解，看看内部的设计和用料。

戴森58W电源适配器外观

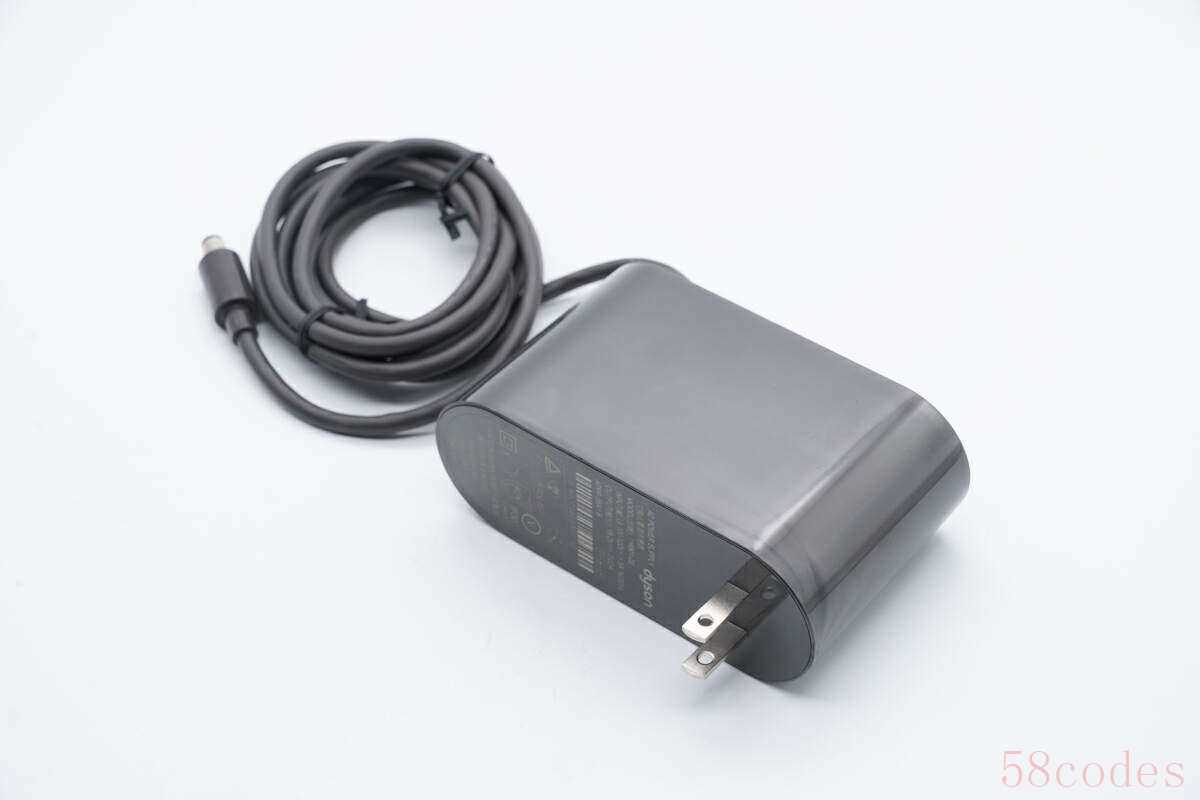

本次拆解的这款戴森电源适配器自带DC输出线缆，机身依旧是跑道造型设计，外壳高光亮面处理很光滑。

电源适配器配备固定美规插脚。

机身底部外壳印有产品参数。

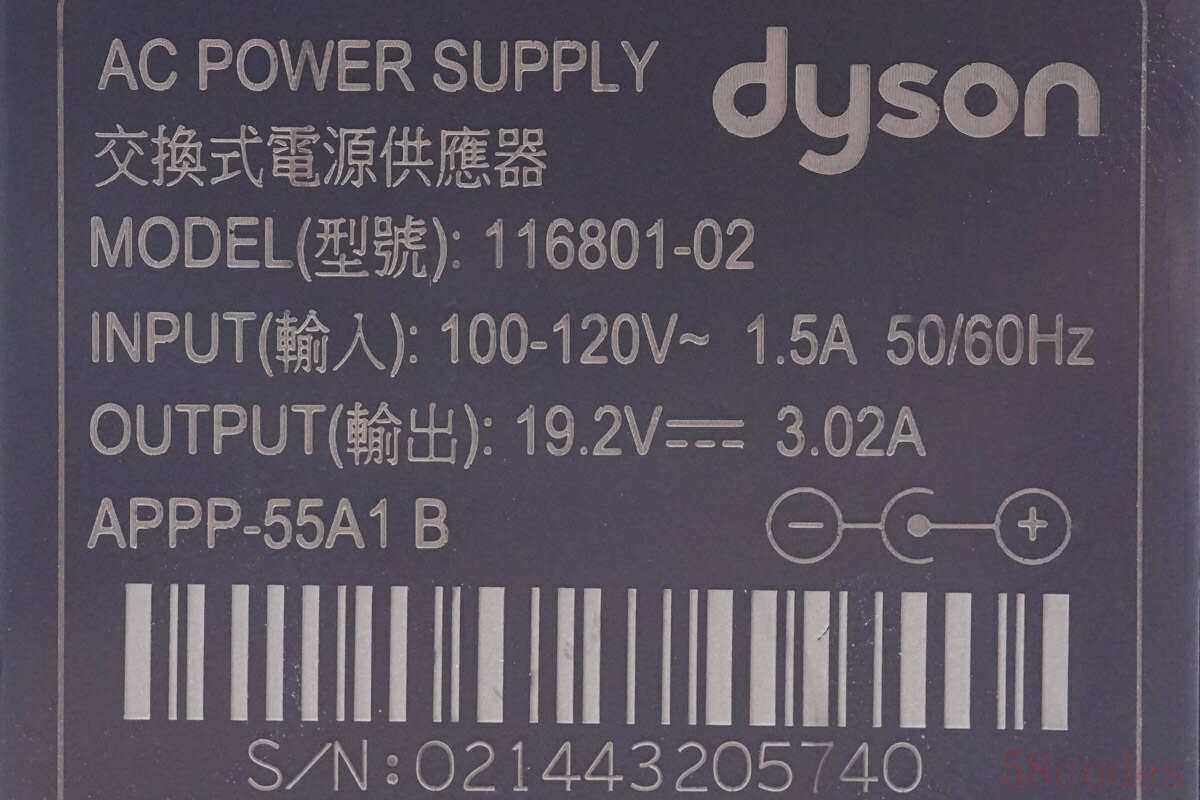

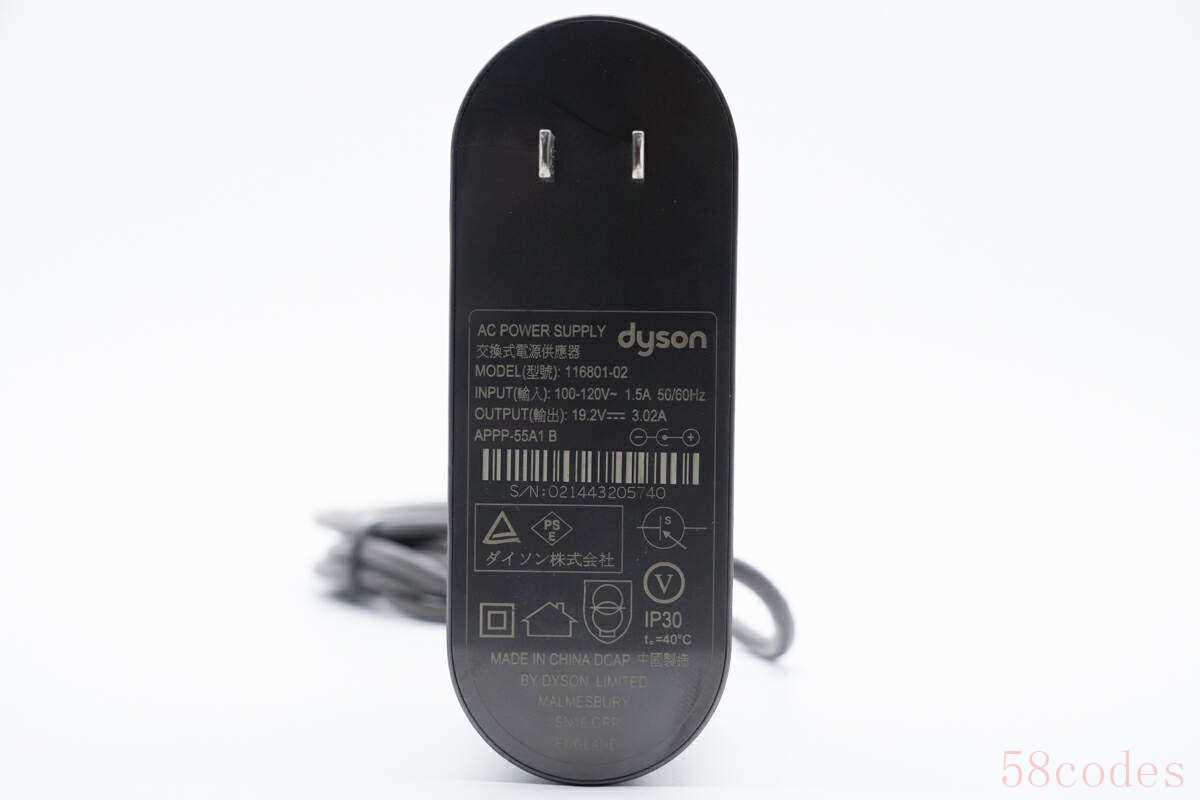

电源适配器型号为116801-02，支持100-120V~50/60Hz 1.5A输入，以及19.2V3.02A，功率约为58W。

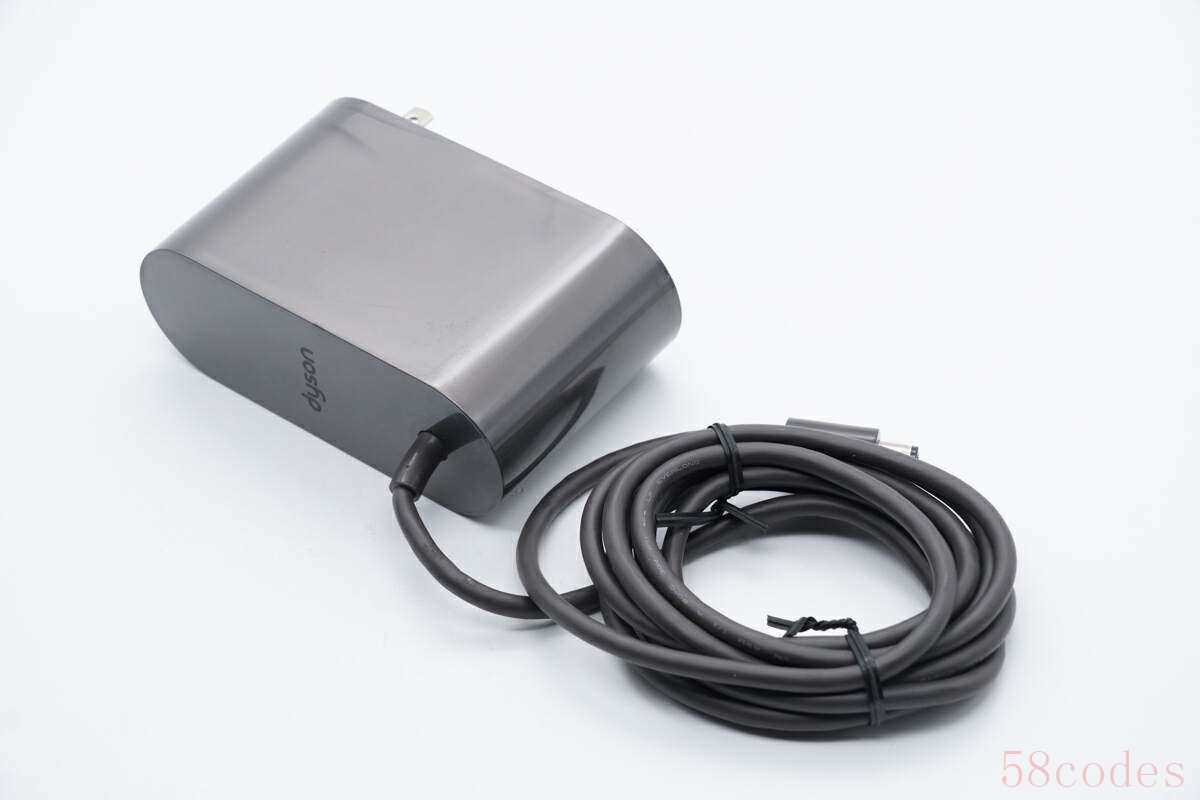

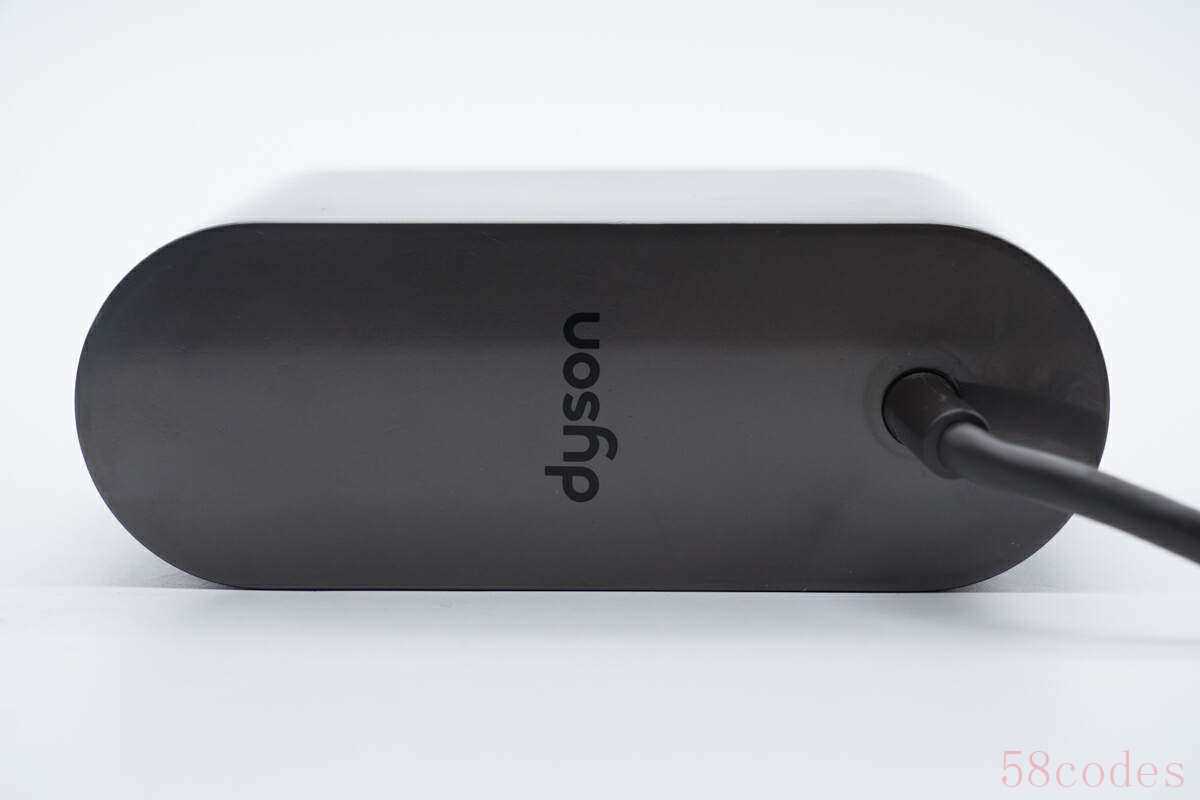

机身顶部印有dyson品牌，线缆连接处外套胶套进行抗弯折保护。

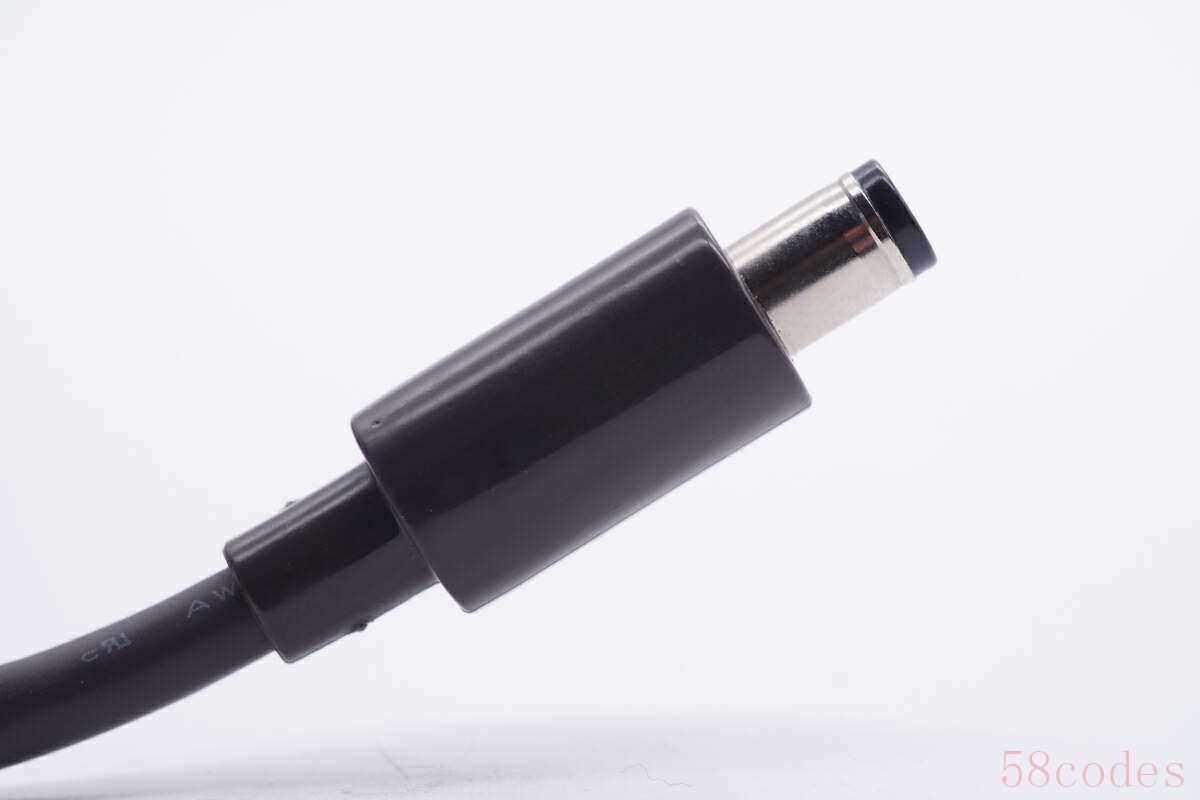

线缆输出端子特写。

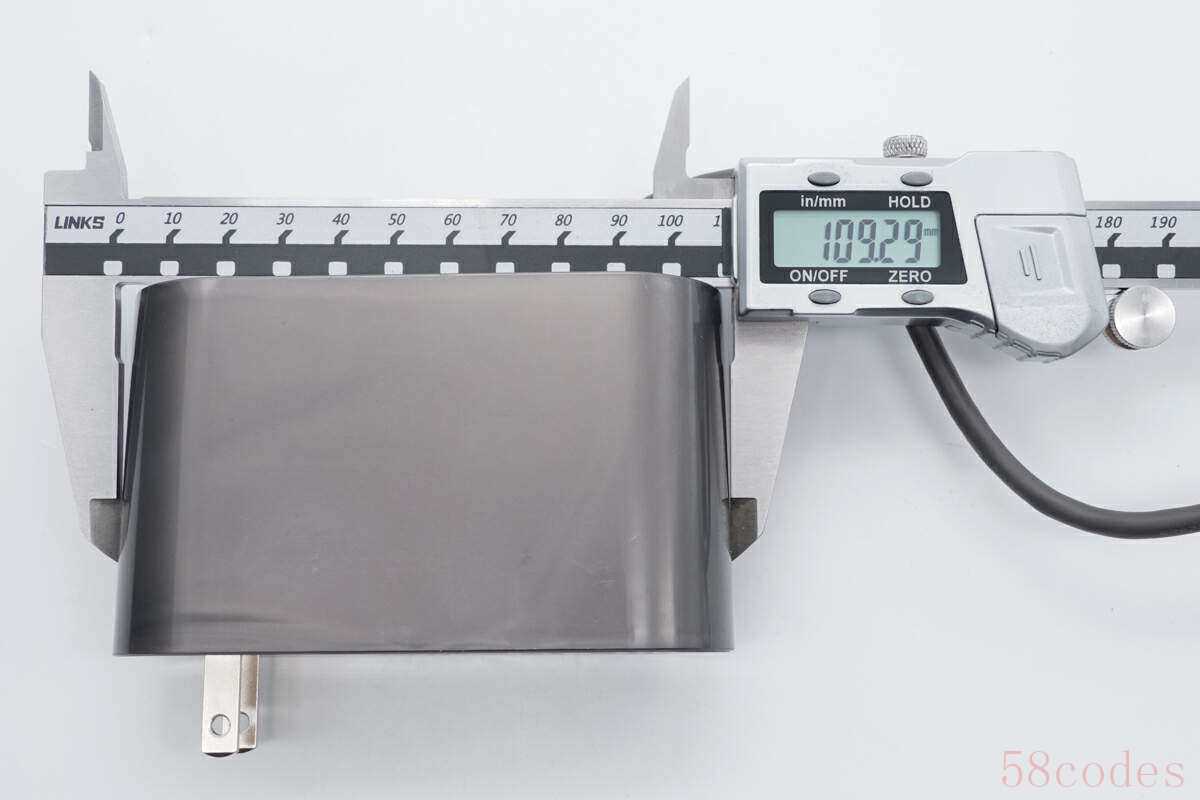

实测戴森这款电源适配器机身长度为109.29mm。

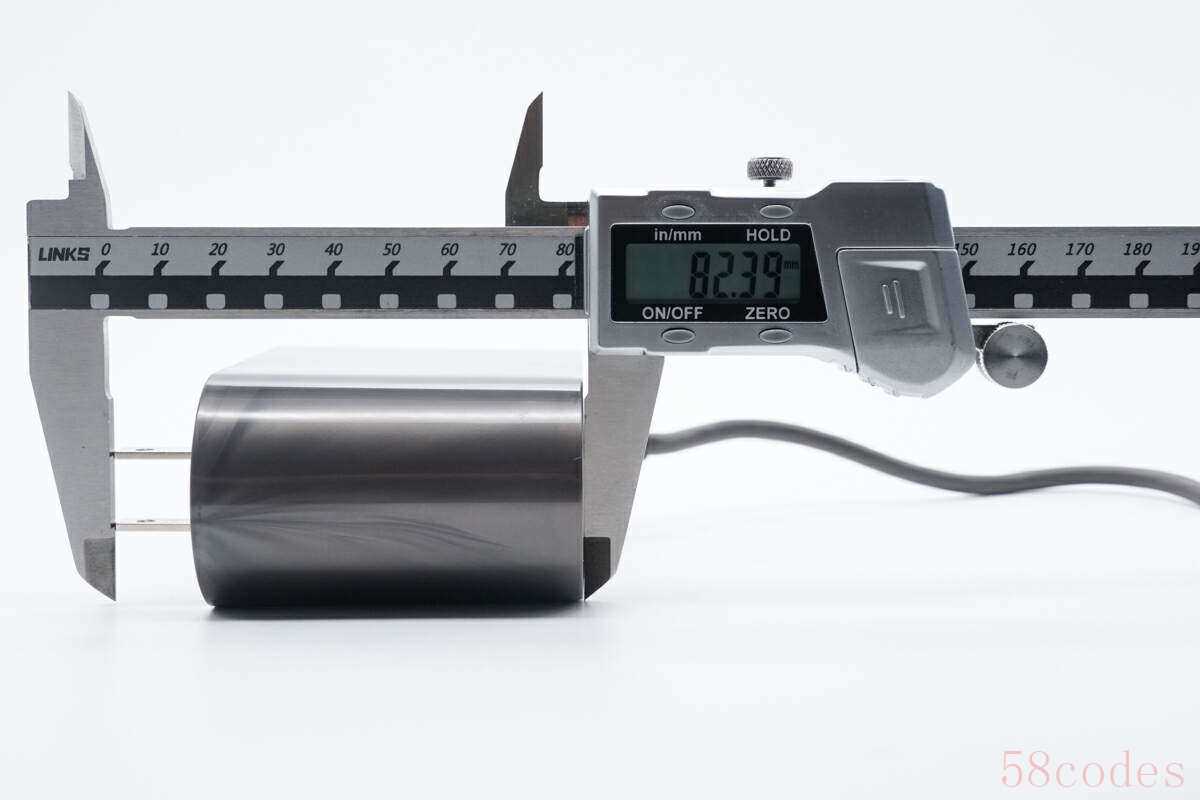

机身加插脚的高度为82.39mm。

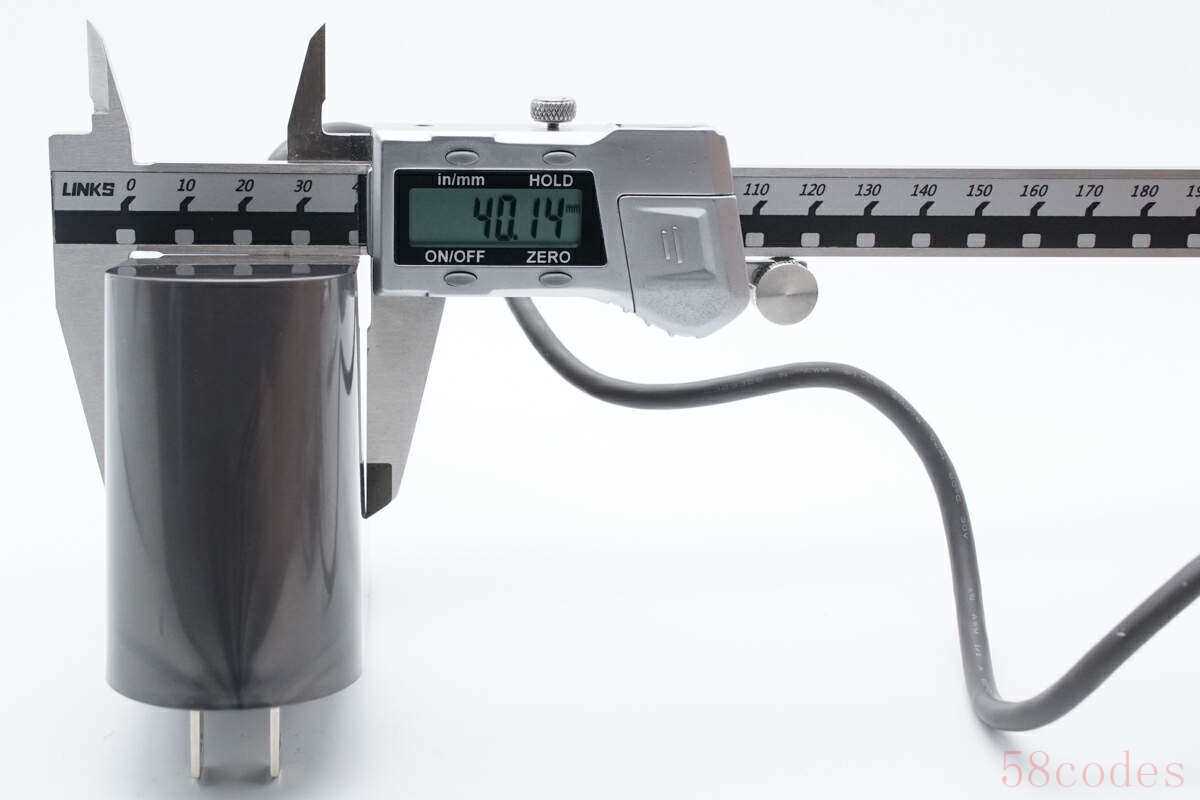

厚度为40.14mm。

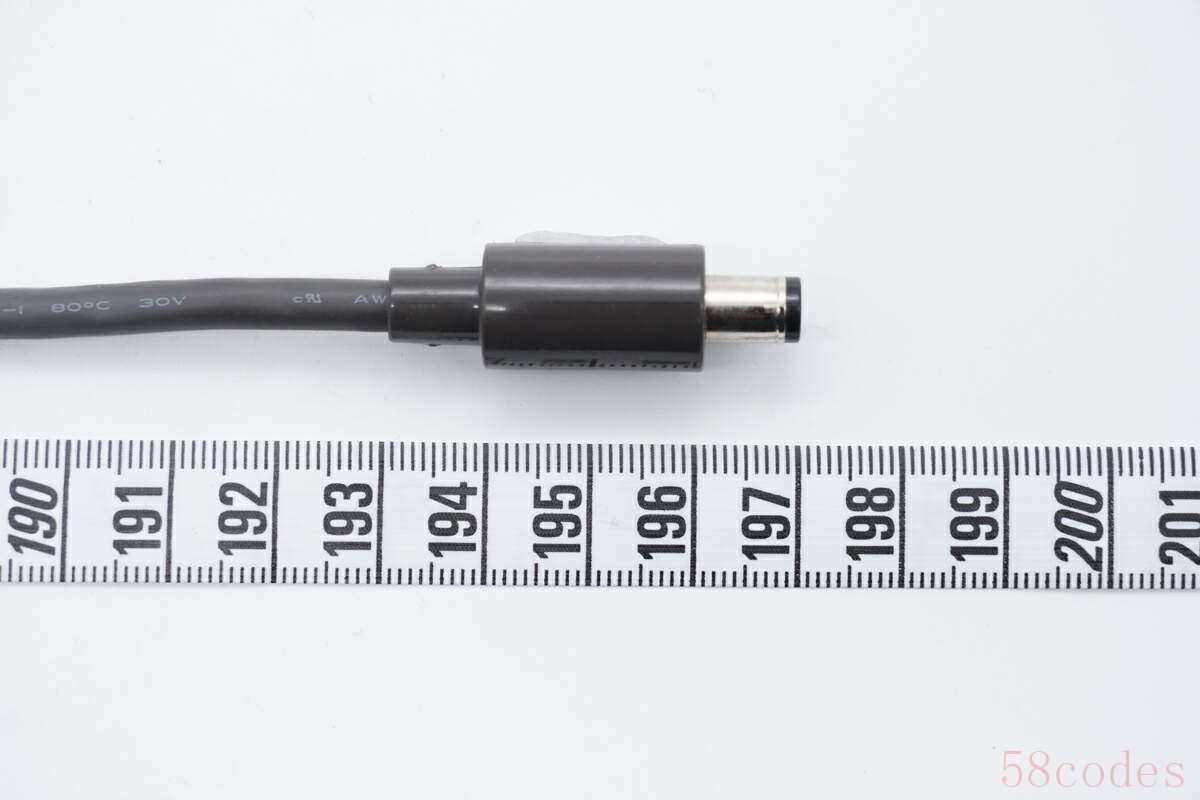

线缆长度约为197cm。

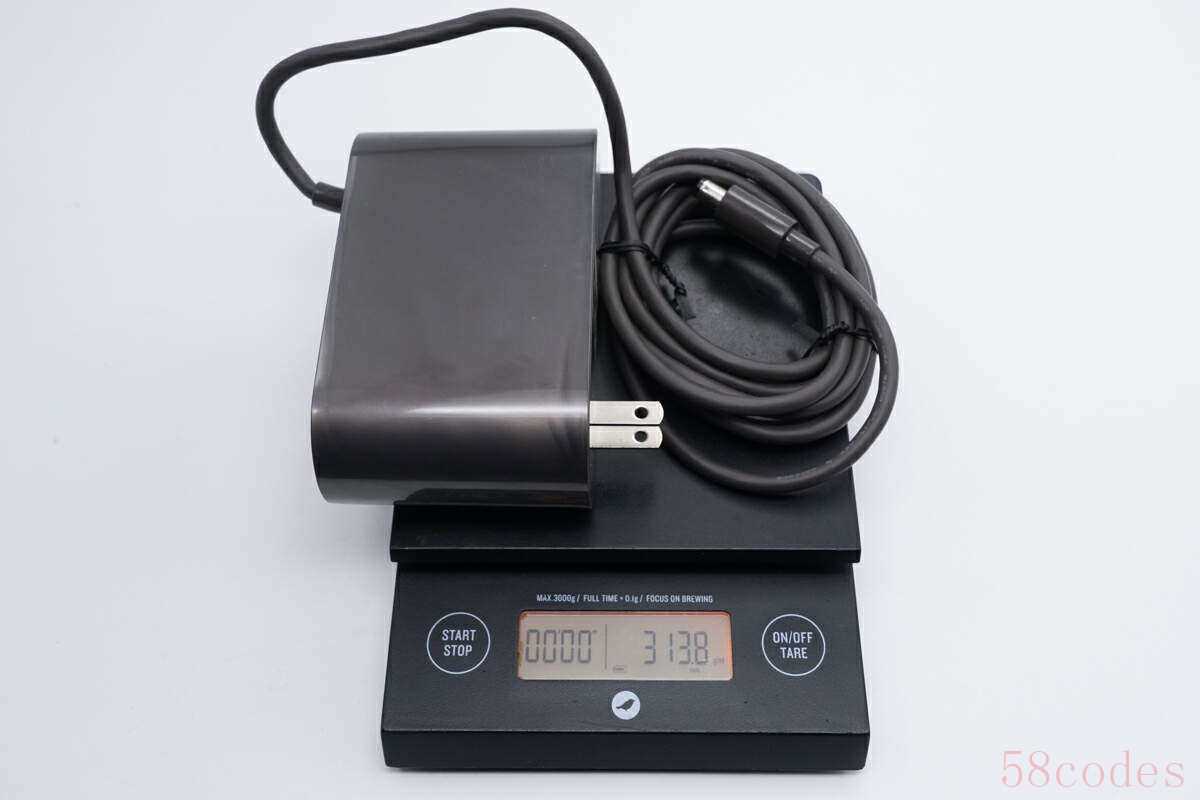

另外测得产品总重量约为314g。

戴森58W电源适配器拆解

看完戴森这款电源适配器的外观展示，下面就进行拆解，一起看看内部的设计和用料。

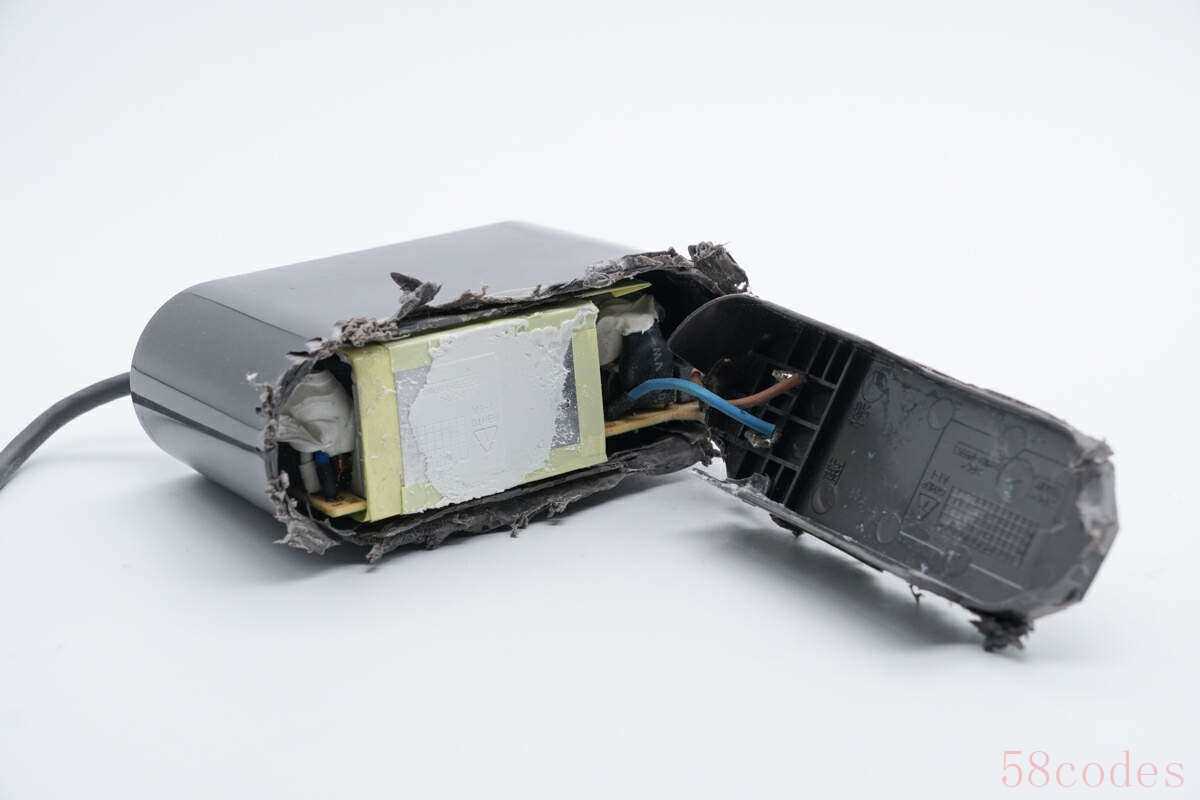

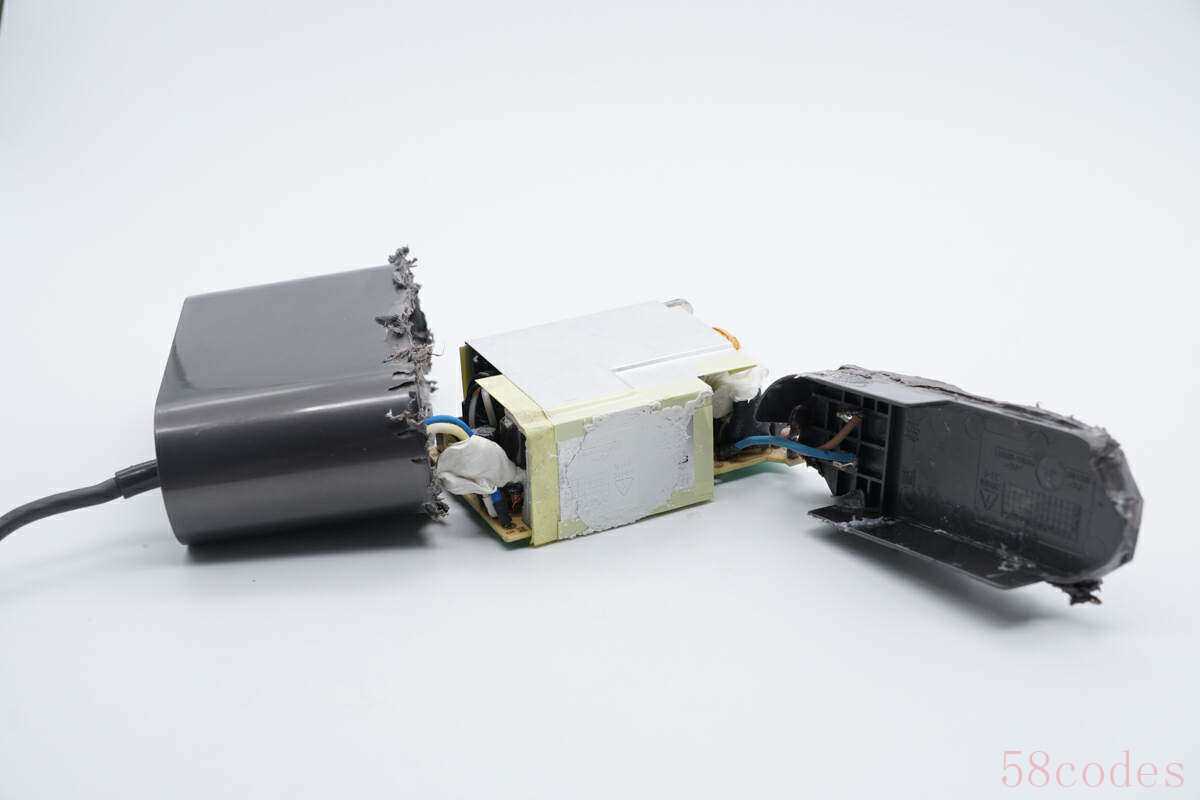

沿壳体接缝拆开适配器外壳，内部PCBA模块通过导线焊接供电。

内部PCBA模块覆盖铝片散热。

输入导线冷压端子焊接，并外套热缩管绝缘。

输出导线同样冷压端子焊接，并外套热缩管绝缘。

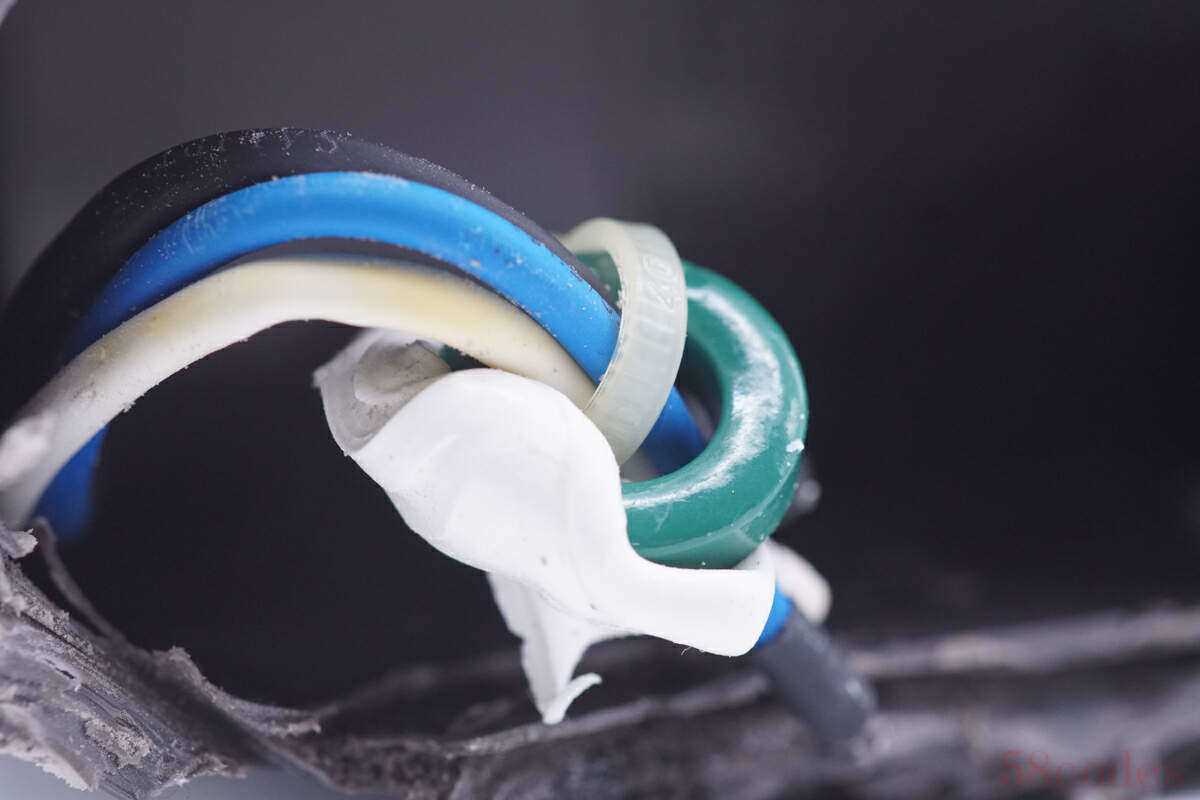

输出线穿过磁环，抑制高频干扰。

PCBA模块整体包裹铝片散热，对应次级侧粘贴胶带绝缘。

PCBA模块背面也覆盖铝片散热，并粘贴胶带绝缘。

铝片与散热片通过螺丝固定。

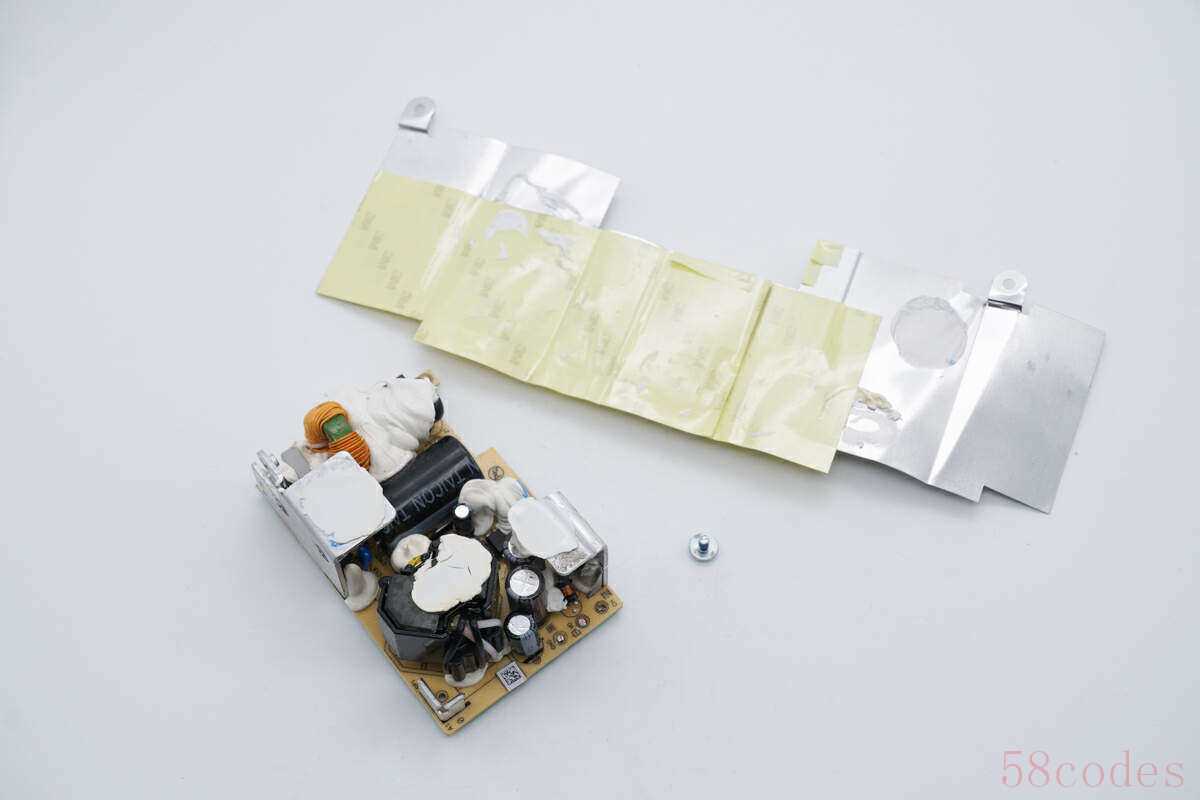

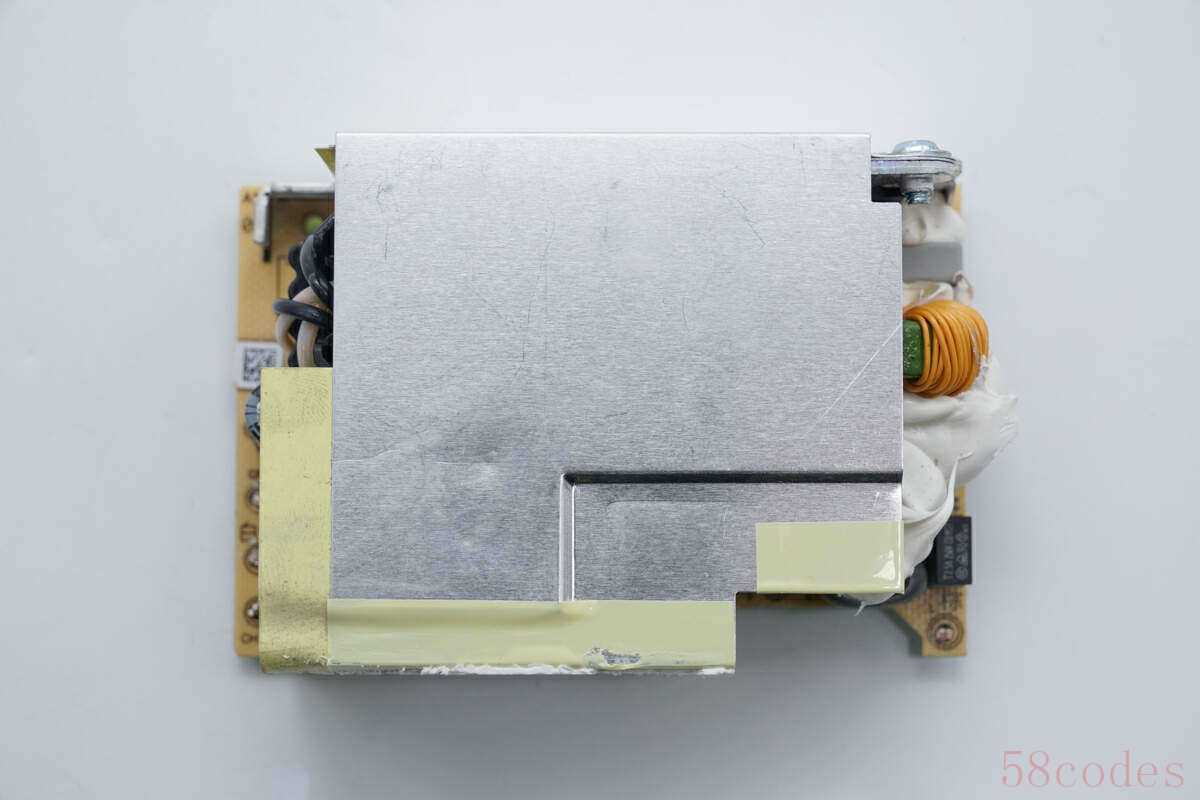

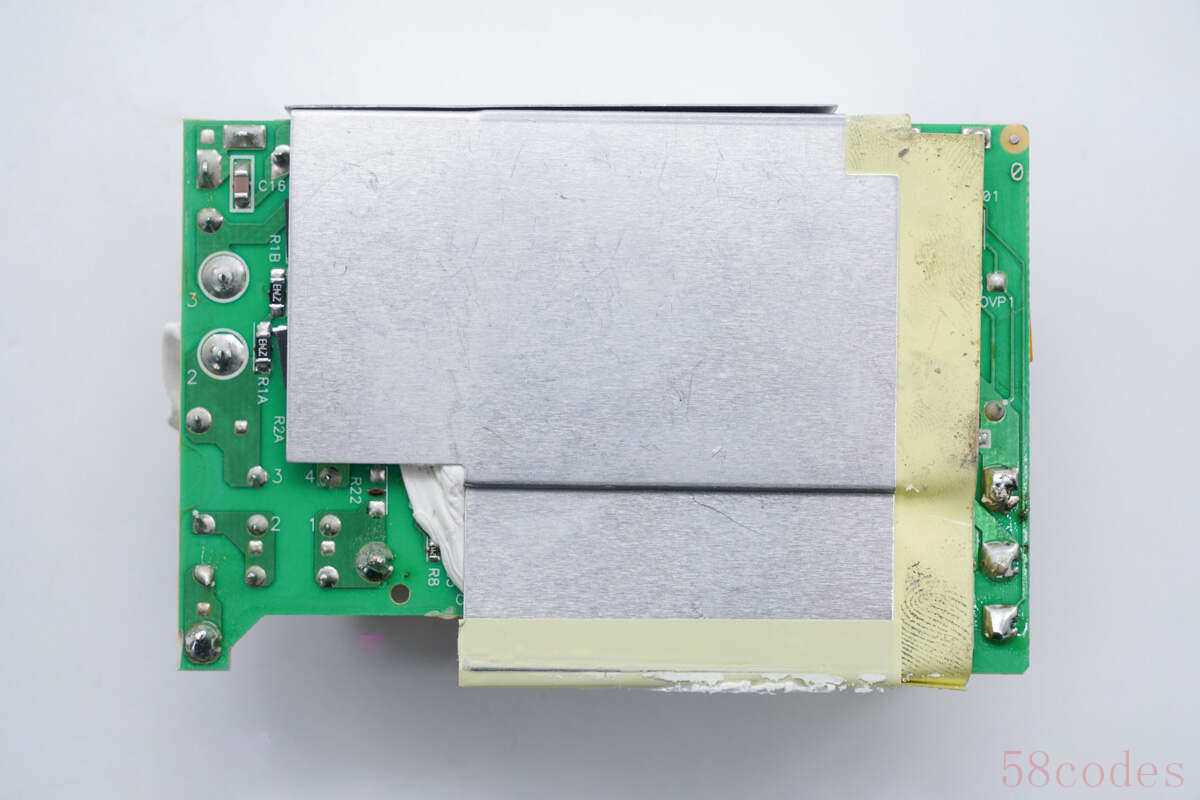

拆下PCBA模块表面覆盖的铝片。

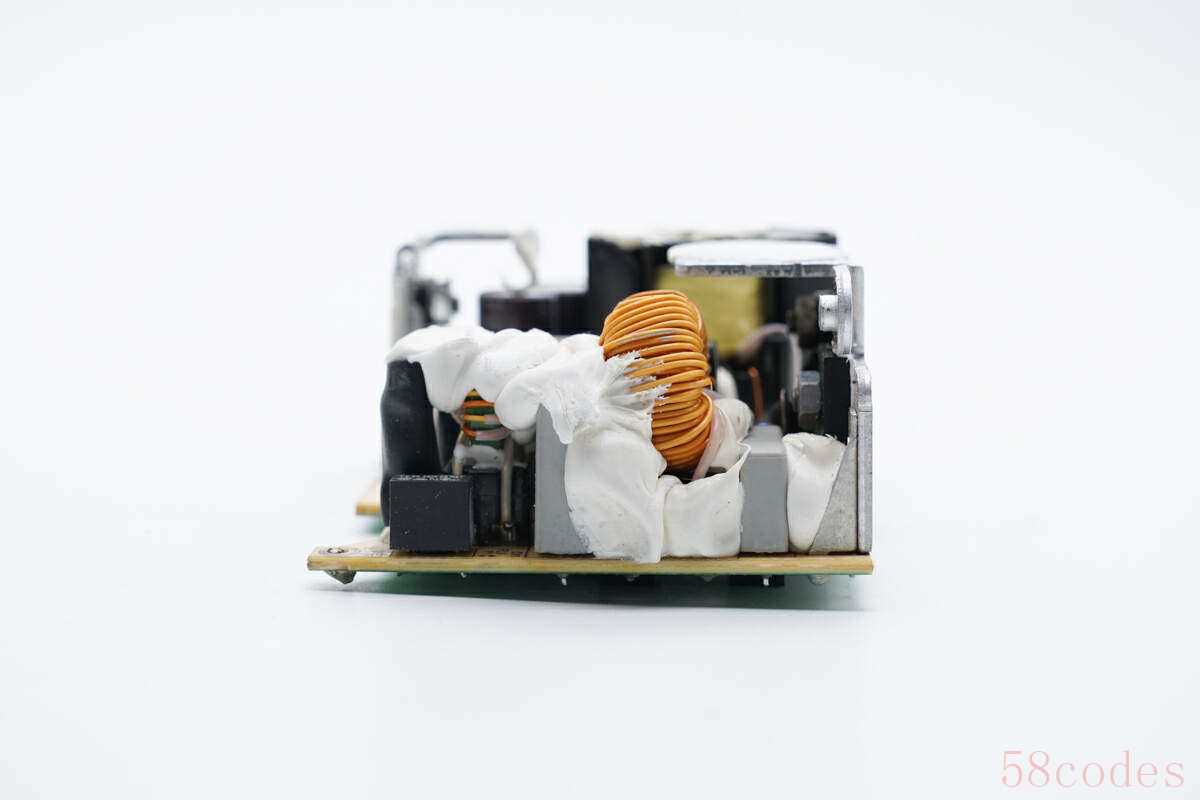

整流桥，初级开关管，变压器和整流管均打胶通过铝片散热，元件之间打胶填充固定。

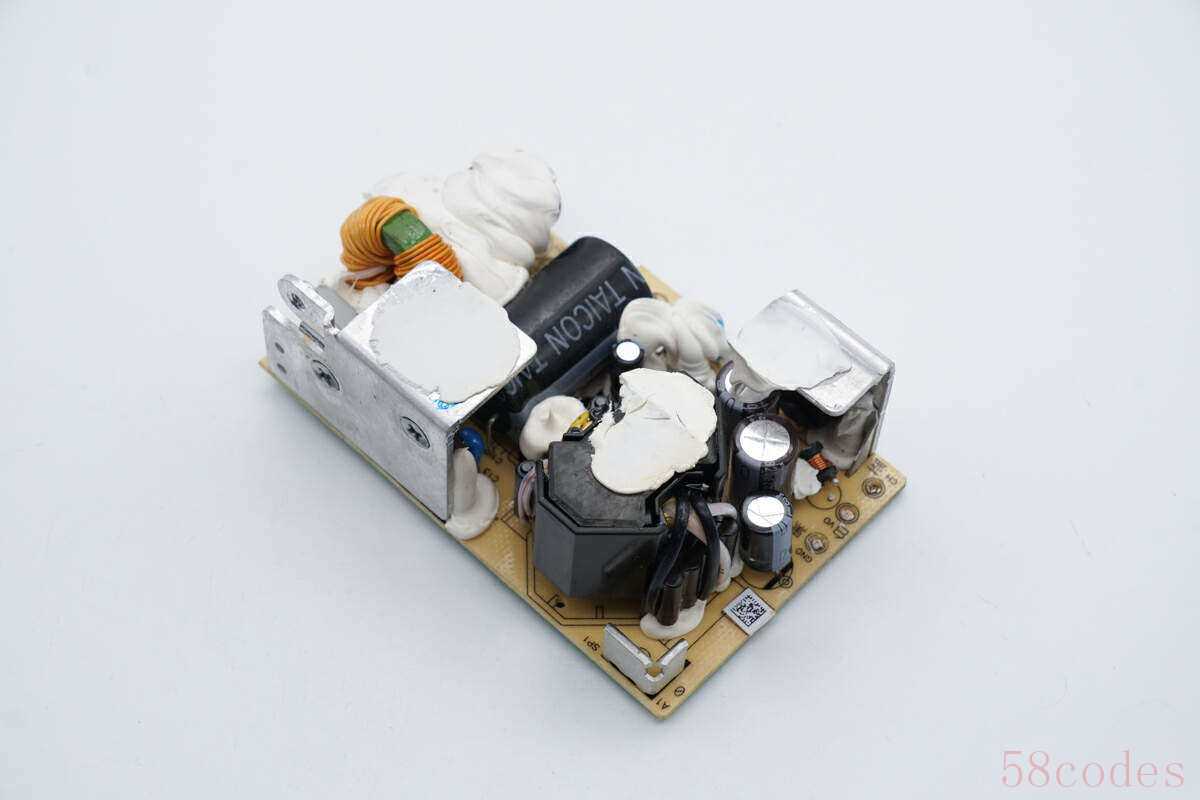

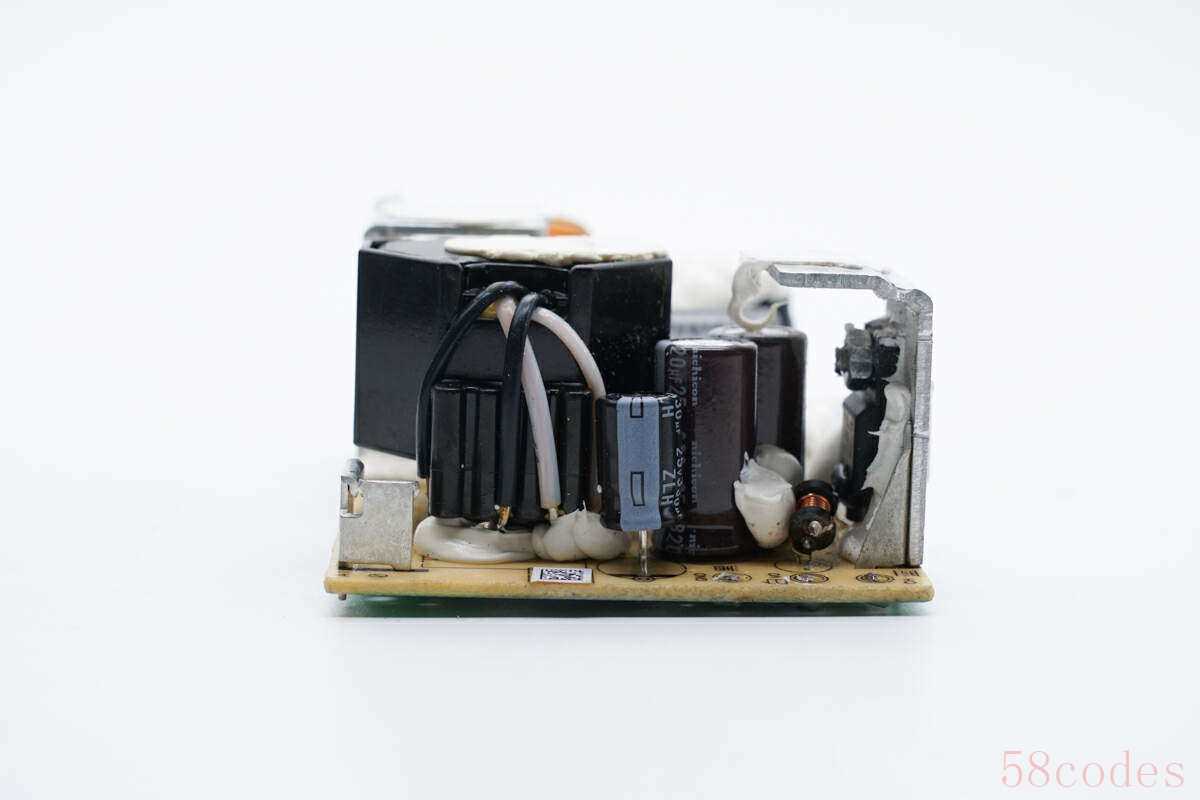

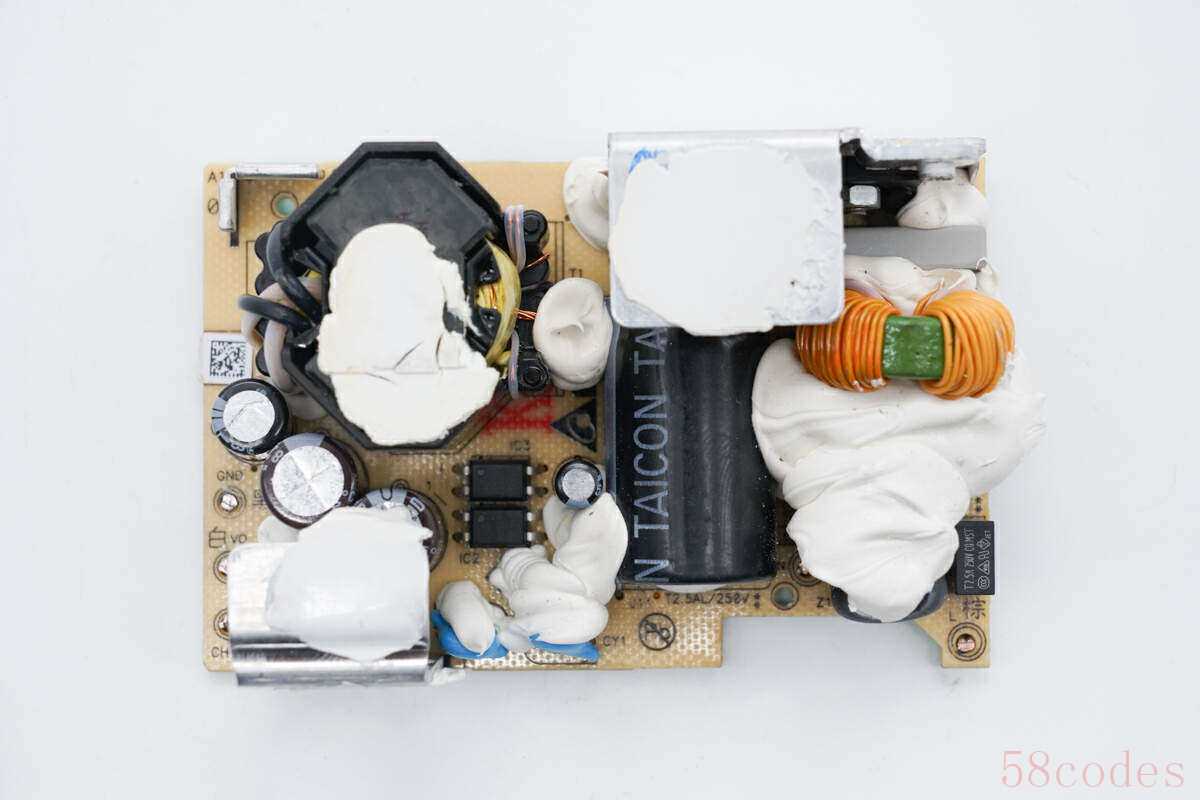

PCBA模块正面一览，右侧焊接输入保险丝和EMI电路，右上方散热片固定整流桥，初级开关管，左上方为变压器，变压器右侧为高压滤波电容，变压器下方是输出滤波电容和整流管。

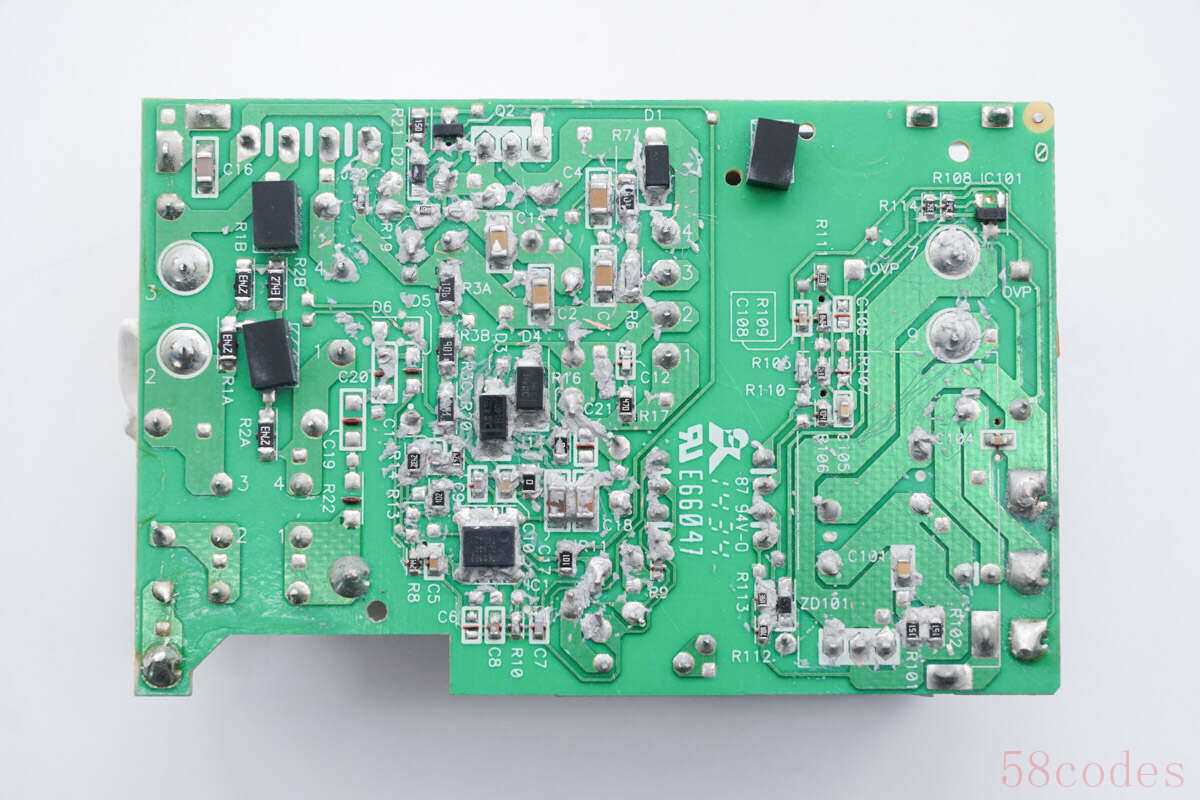

背面焊接一颗初级电源芯片。

电源输入端焊接保险丝，共模电感和安规X2电容，右侧散热片上固定整流桥和开关管，元件大面积打胶加固。

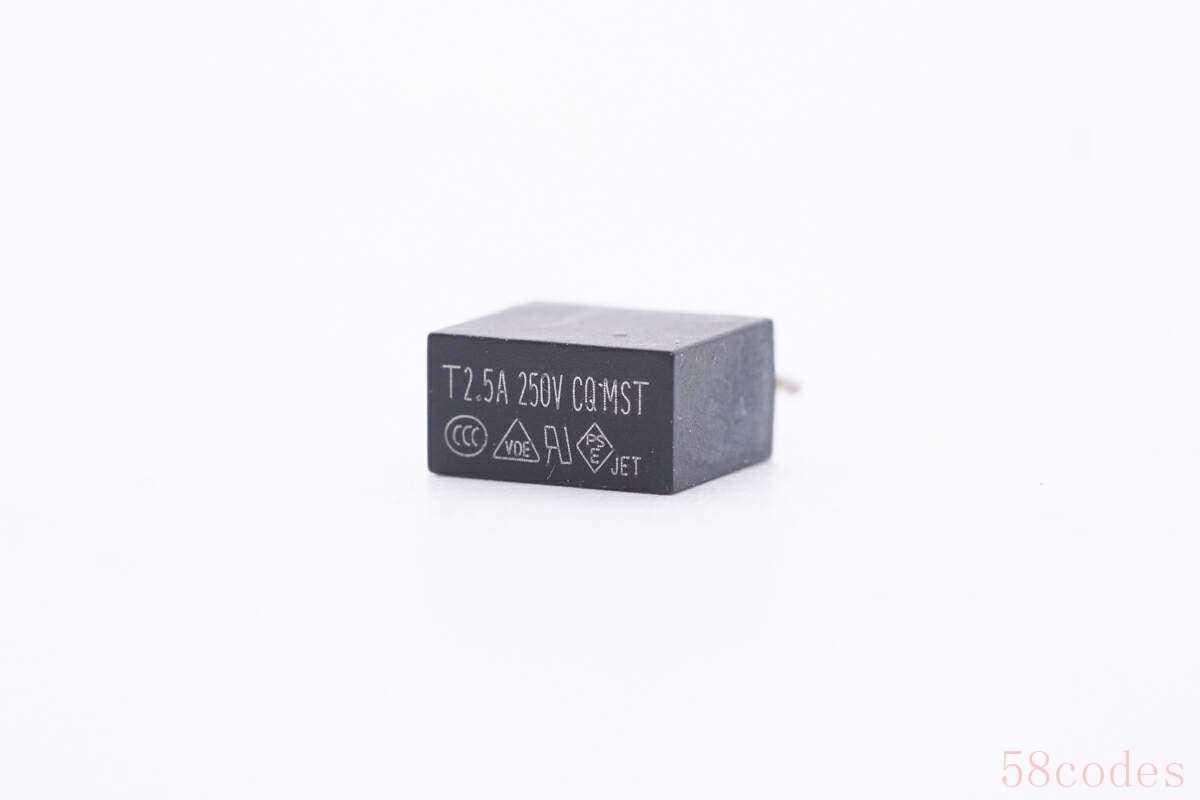

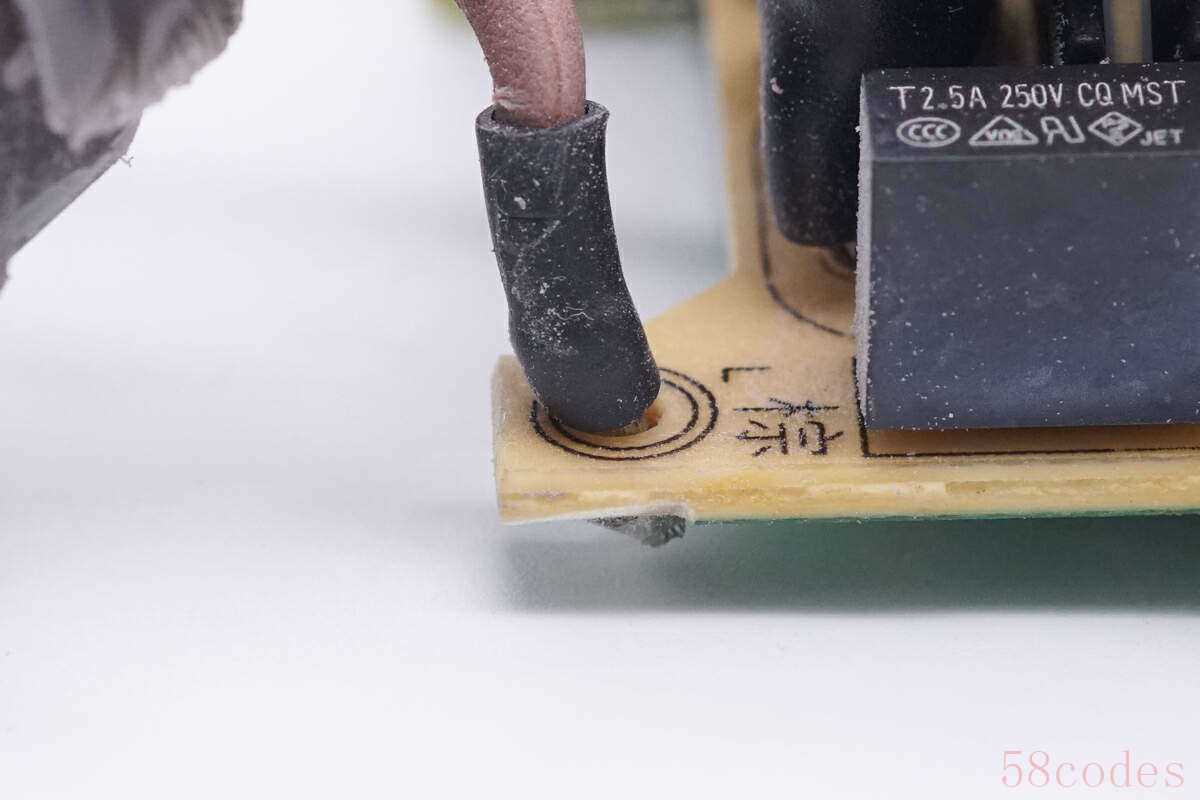

输入端保险丝来自CONQUER功德，MST系列超小型延时保险丝，规格为2.5A 250V。

压敏电阻外套热缩管绝缘。

第一级共模电感底部焊接绝缘支架。

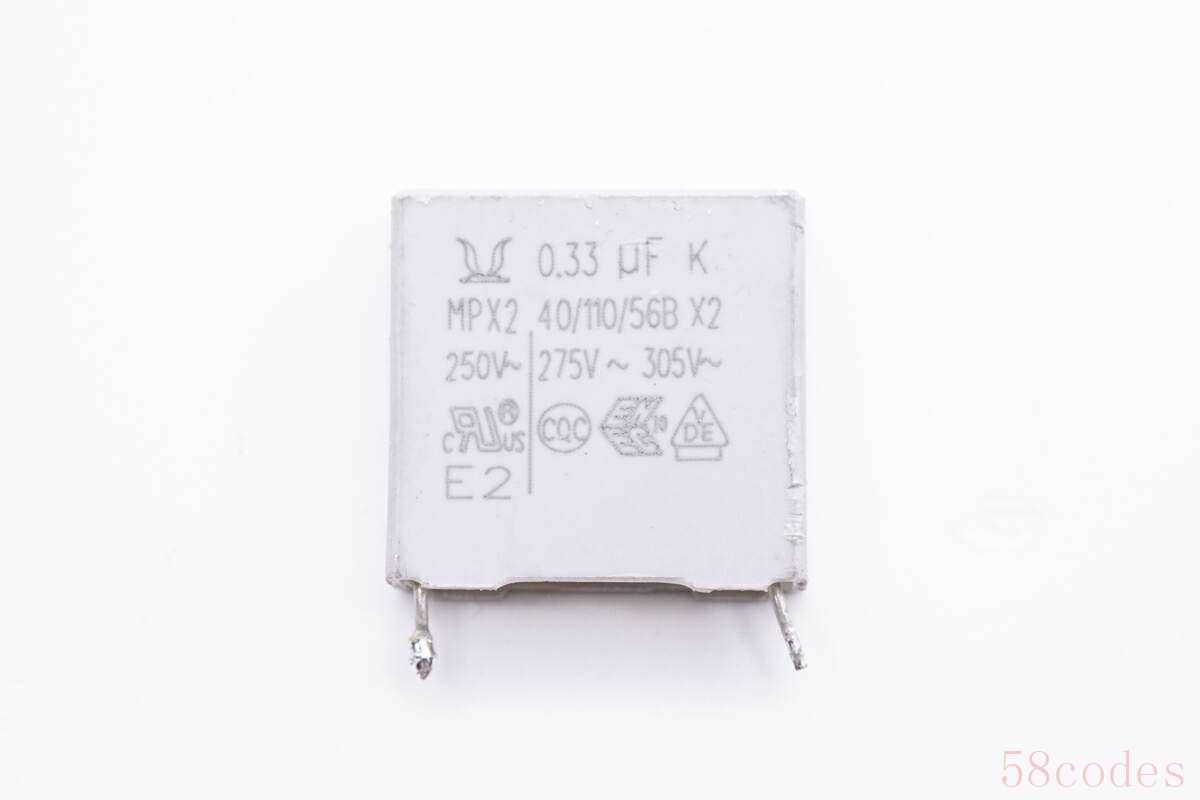

安规X2电容容量为0.33μF。

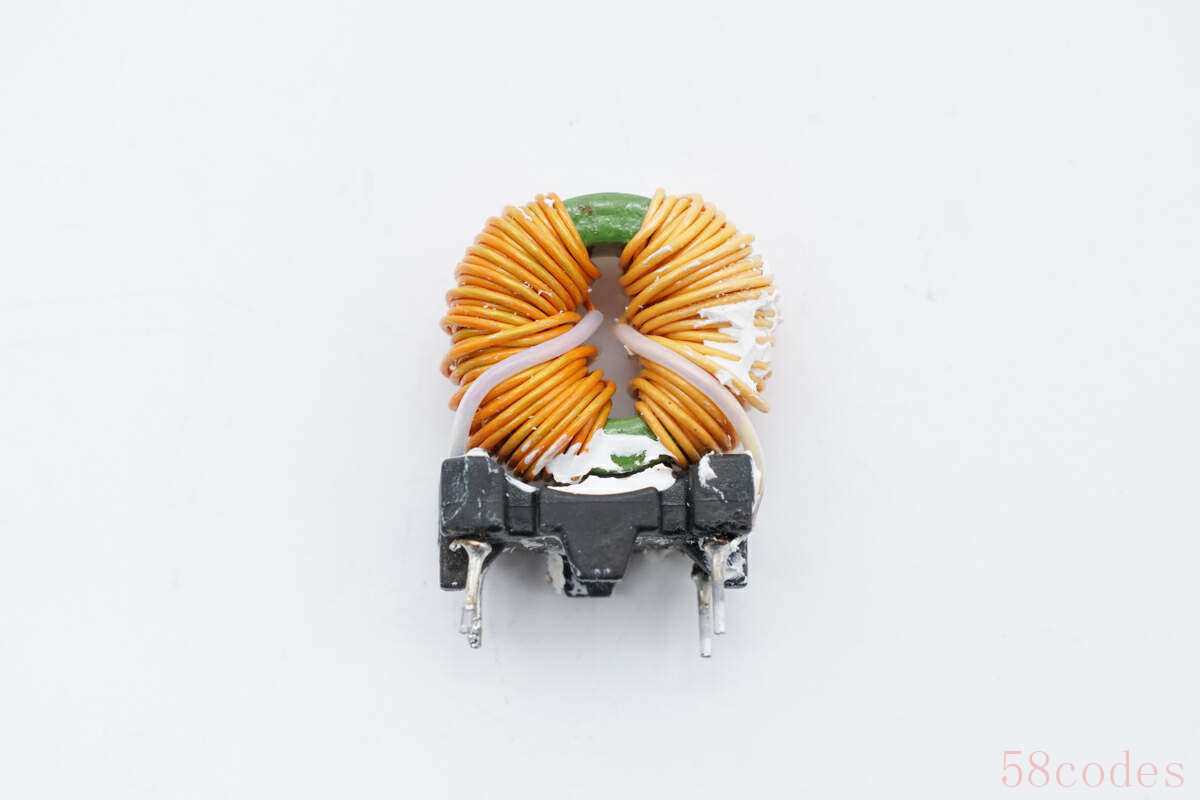

第二级共模电感采用绝缘线绕制，底部同样焊接绝缘支架。

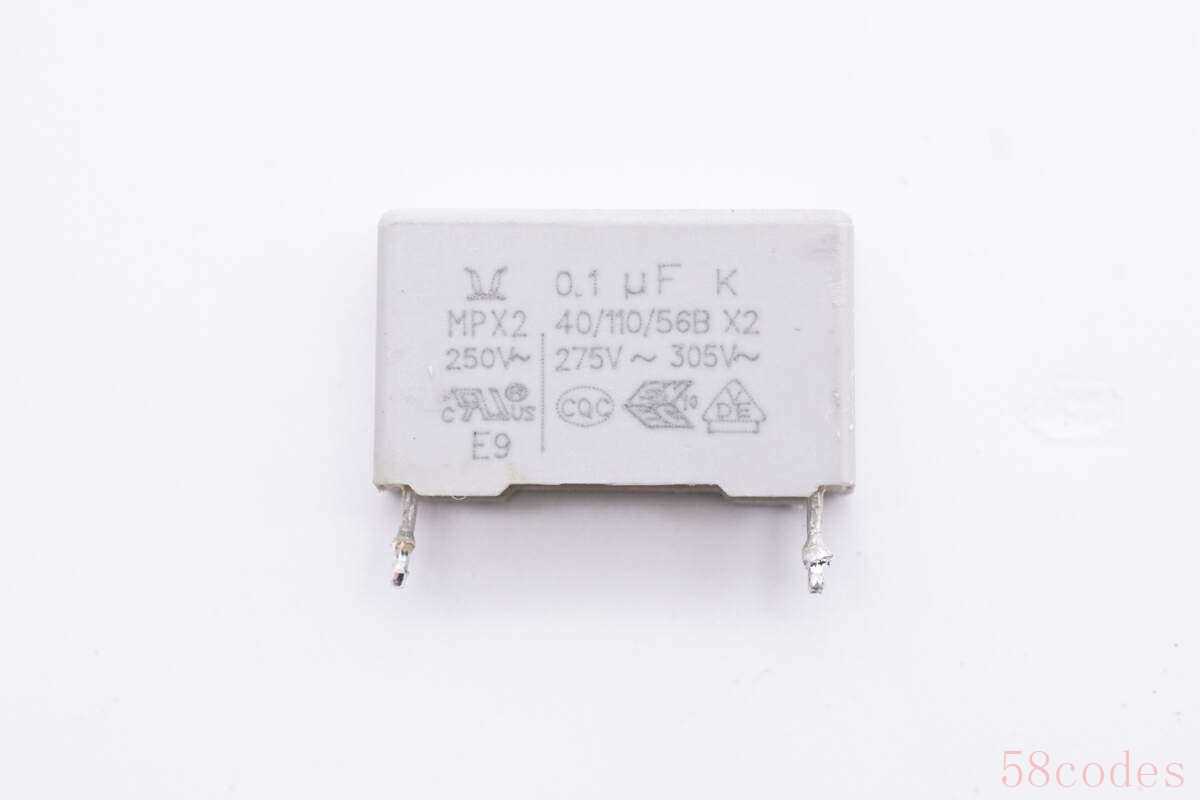

第二颗安规X2电容容量为0.1μF。

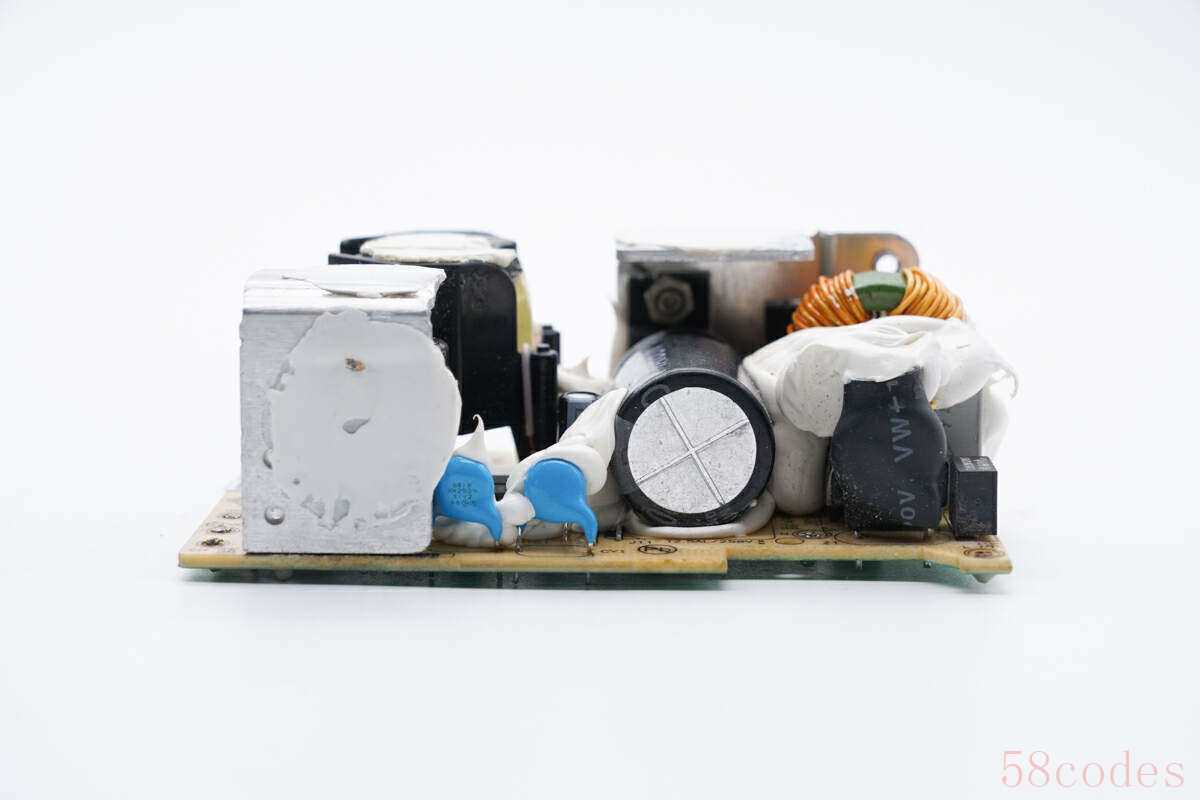

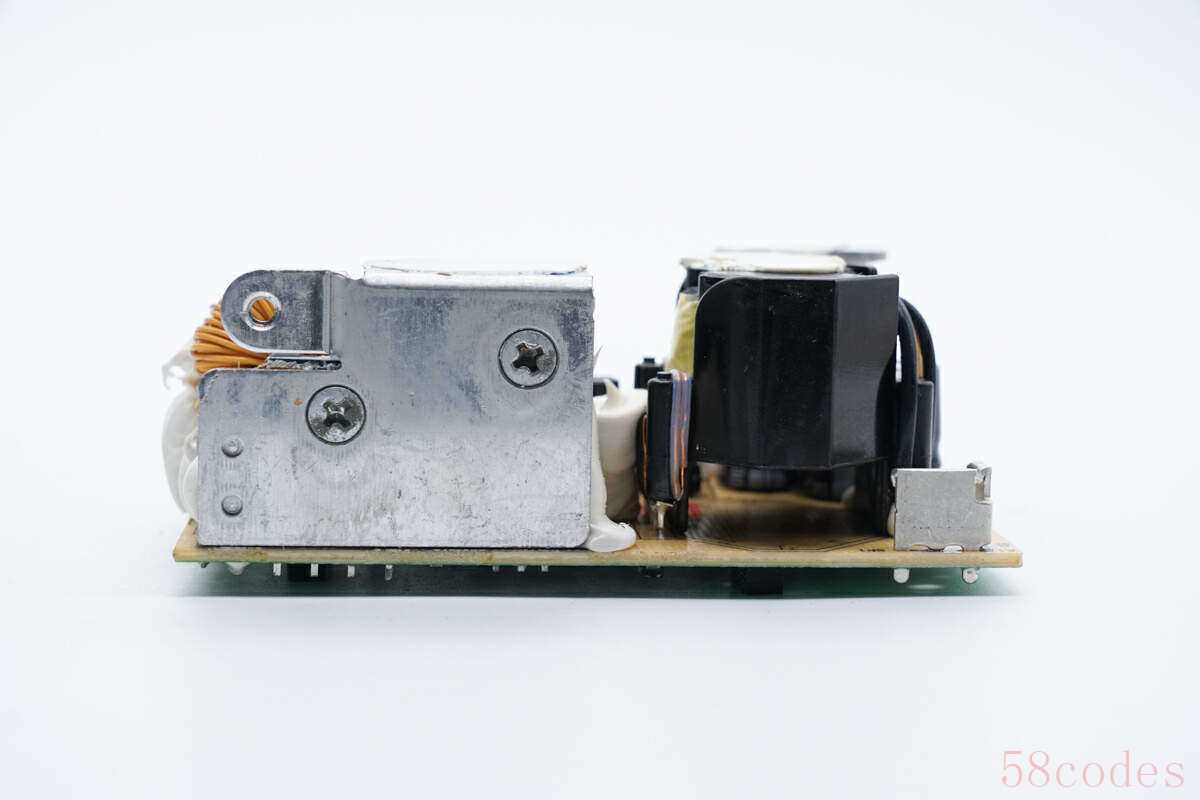

在侧面的散热片上固定整流桥和开关管，右侧为开关变压器。

高压电解电容打胶固定。

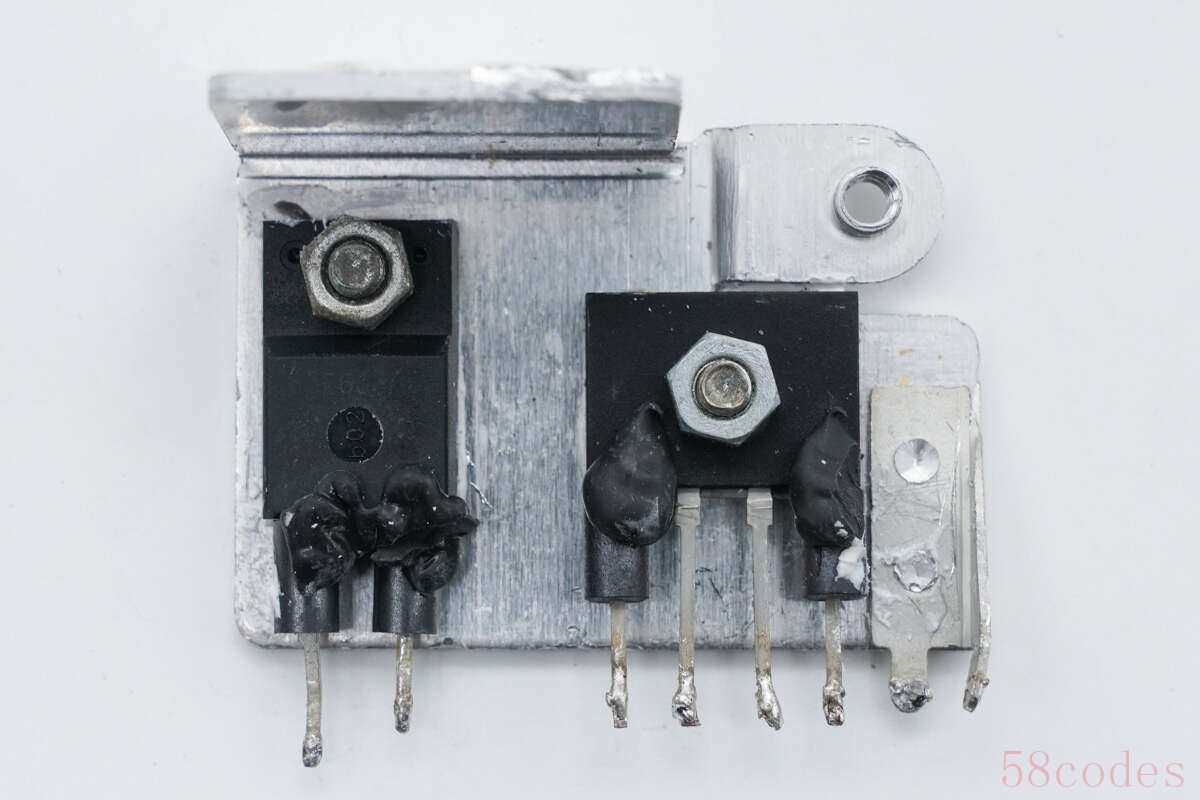

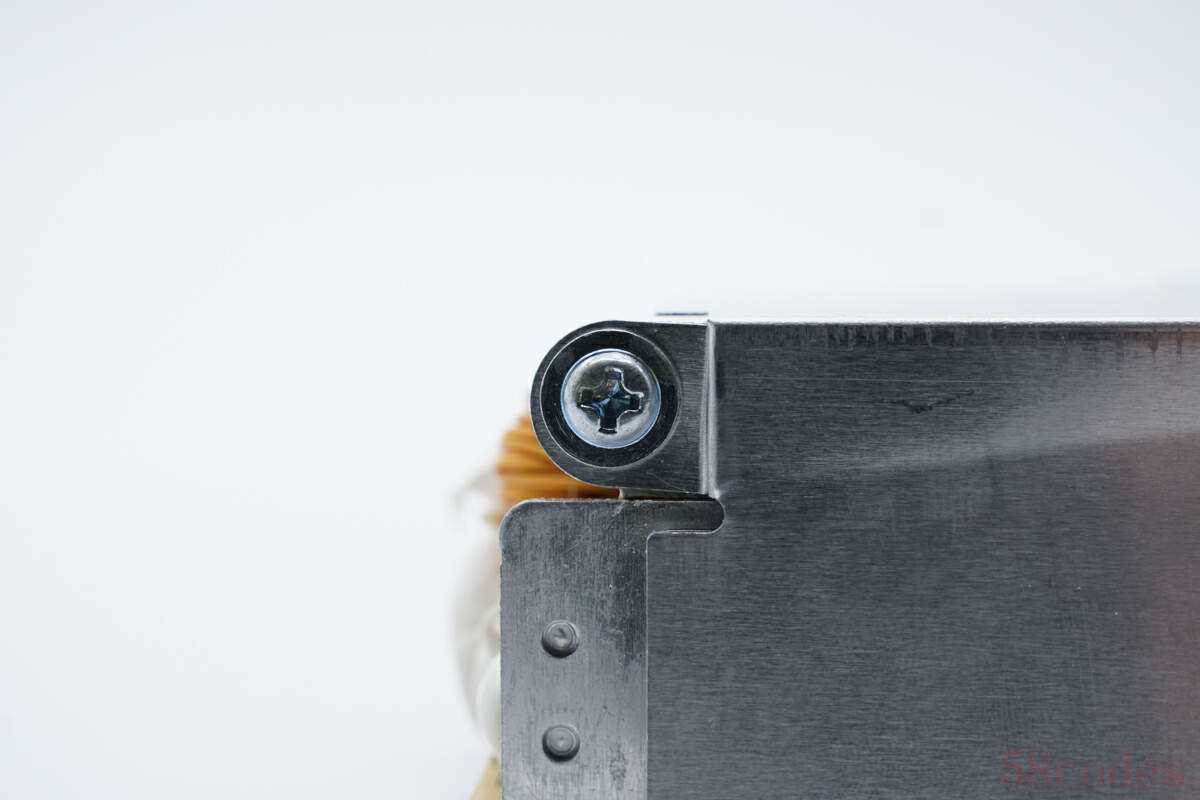

开关管和整流桥通过螺丝固定，引脚套磁环抑制高频干扰。

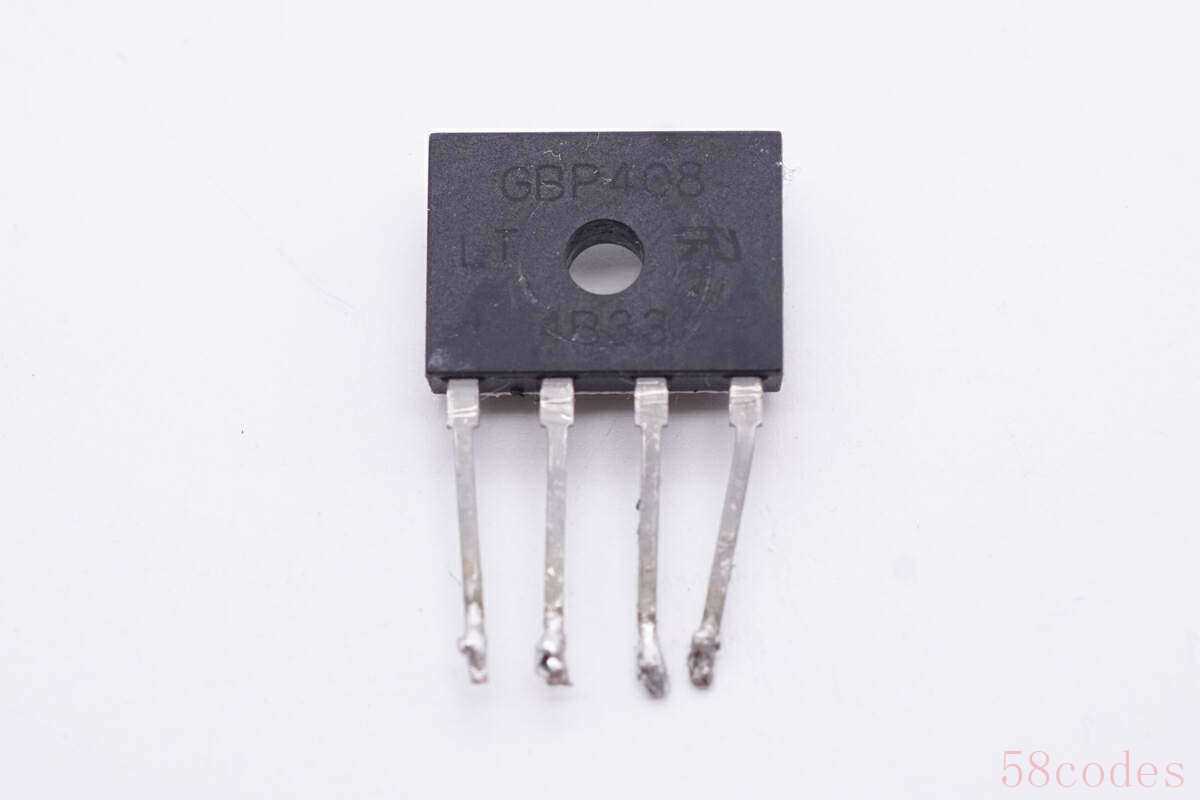

整流桥来自光宝，型号GBP408，规格为4A 800V。

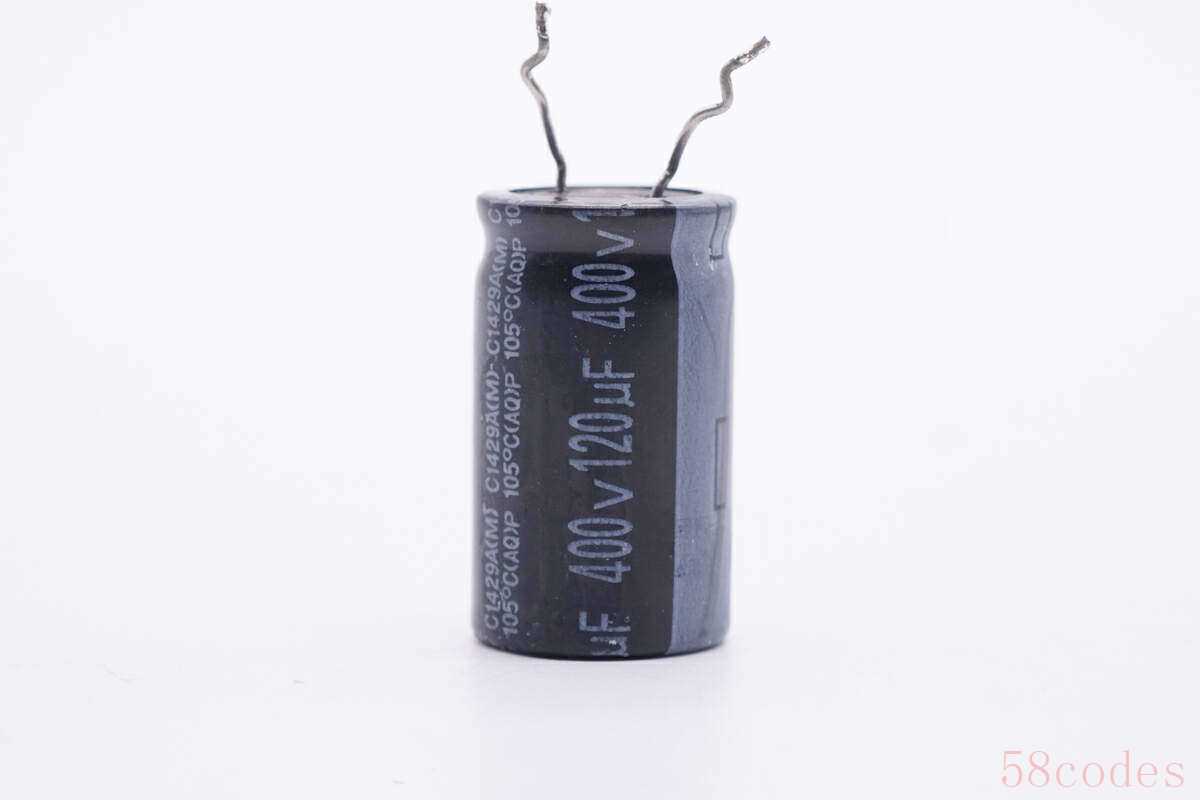

高压滤波电容规格为400V 120μF。

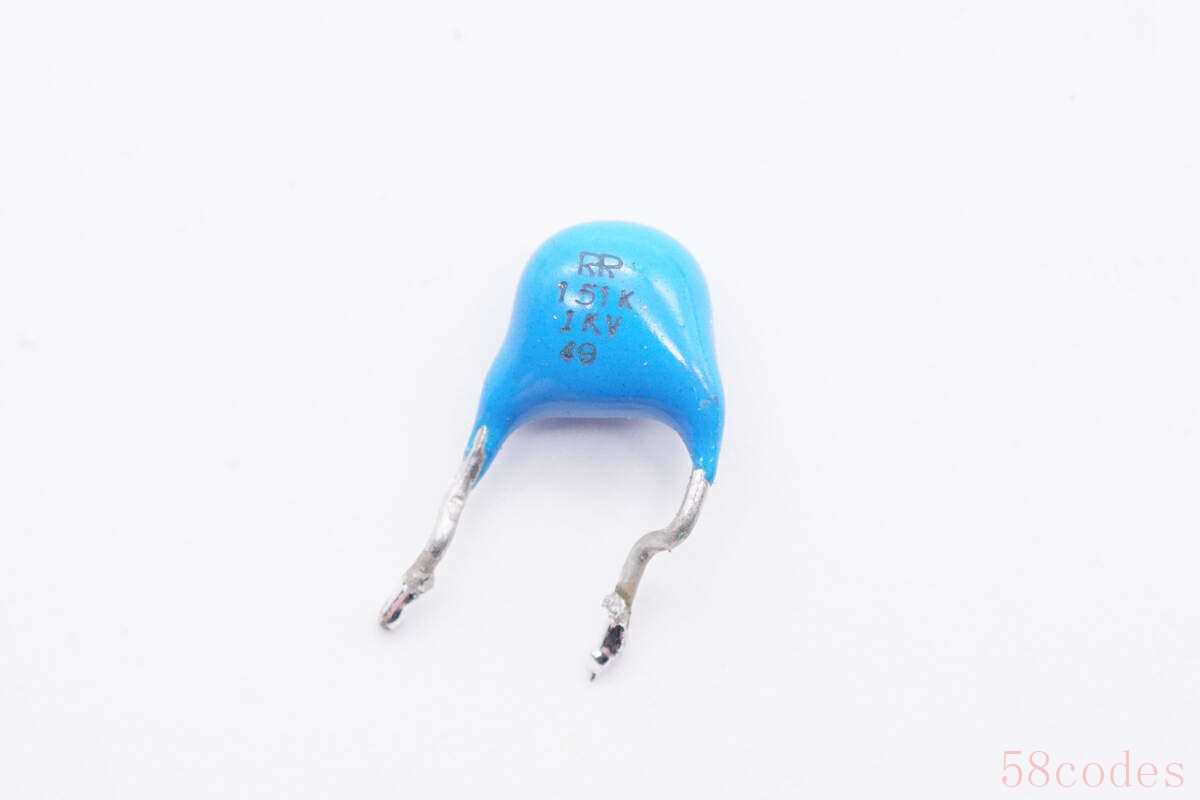

蓝色瓷片电容与电解电容并联，抑制高频干扰。

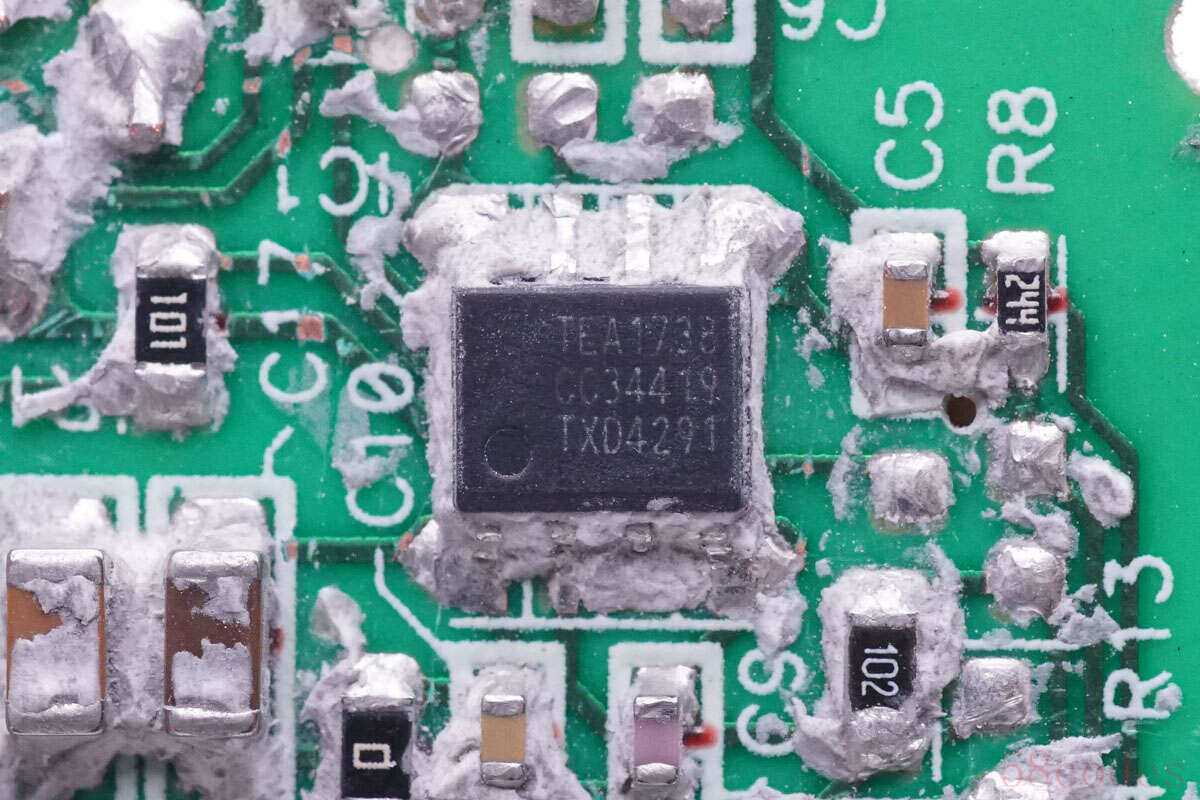

初级主控芯片来自NXP恩智浦，型号TEA1738T，是一颗反激开关电源控制器，芯片集成过功率保护和补偿功能，具备调节的软启动和过热保护。

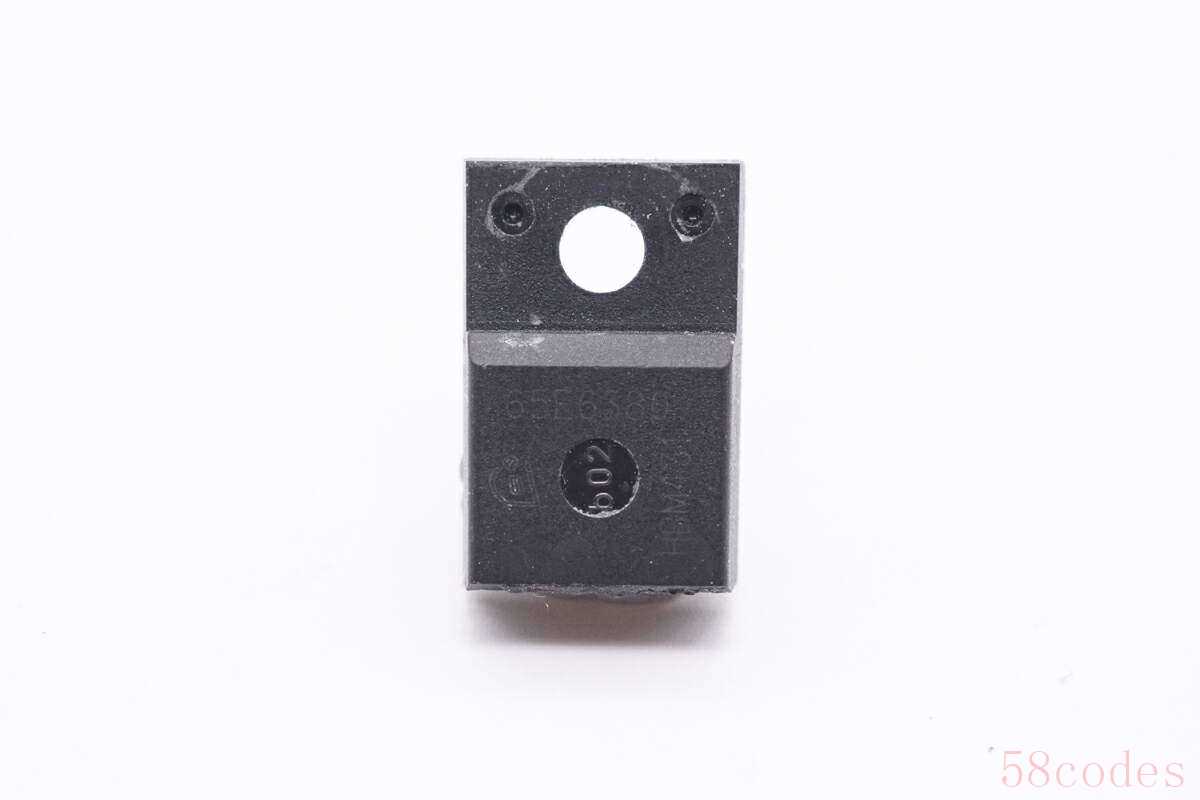

初级开关管来自英飞凌，丝印65E6380，实际型号IPA65R380E6，CoolMOS E6，耐压700V，导阻0.38Ω，TO220FP绝缘封装。

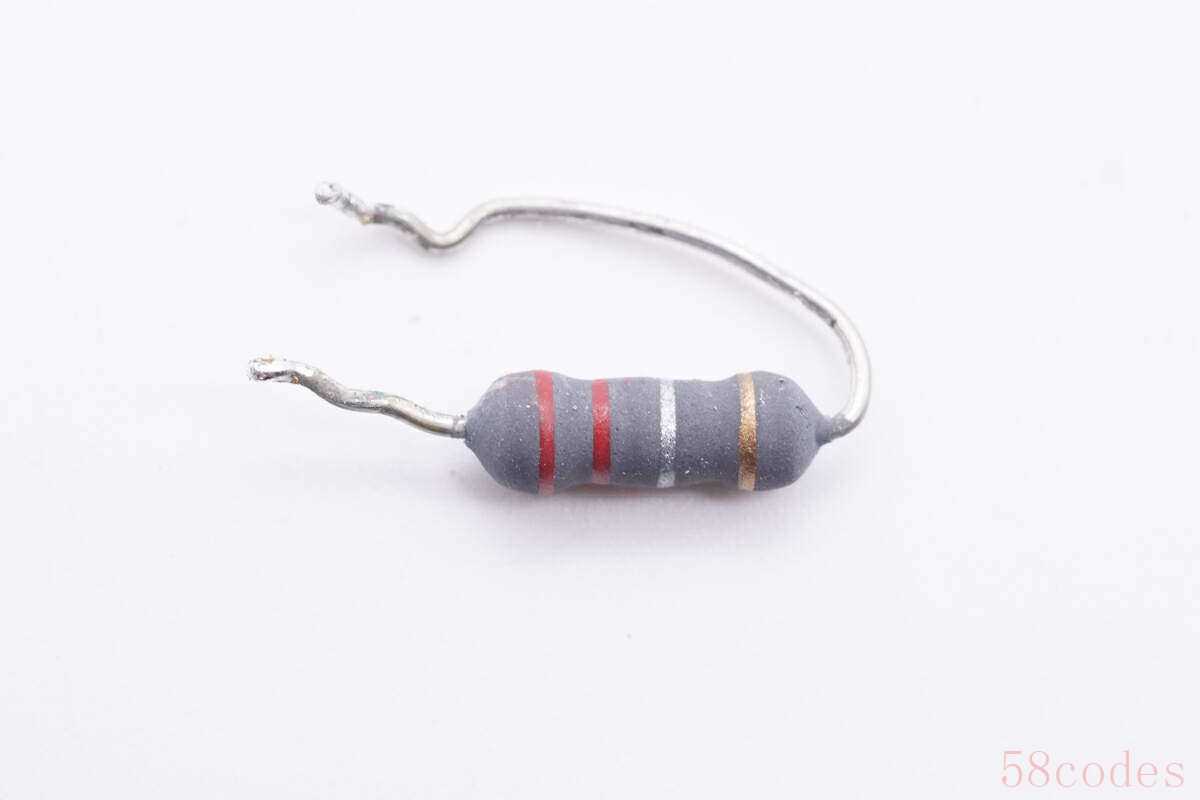

0.22Ω电阻用于检测初级开关管电流。

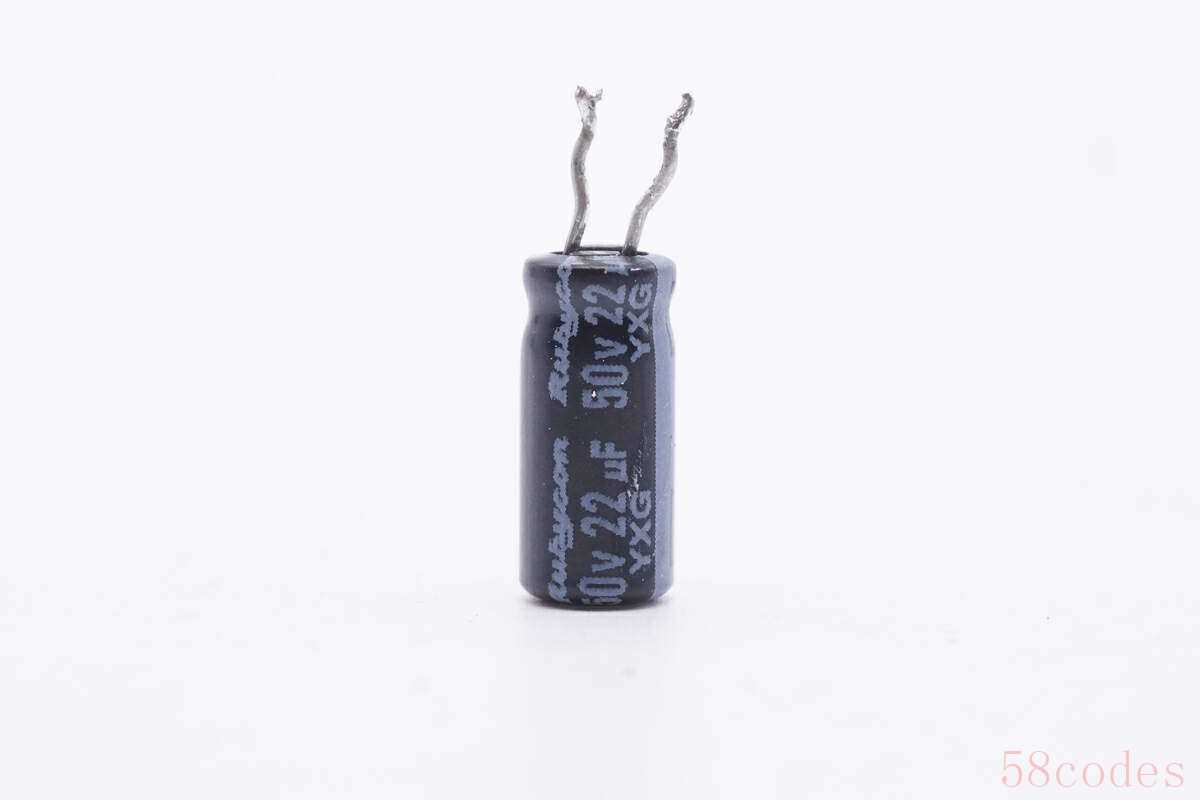

为主控芯片供电的滤波电容来自红宝石，规格为50V22μF。

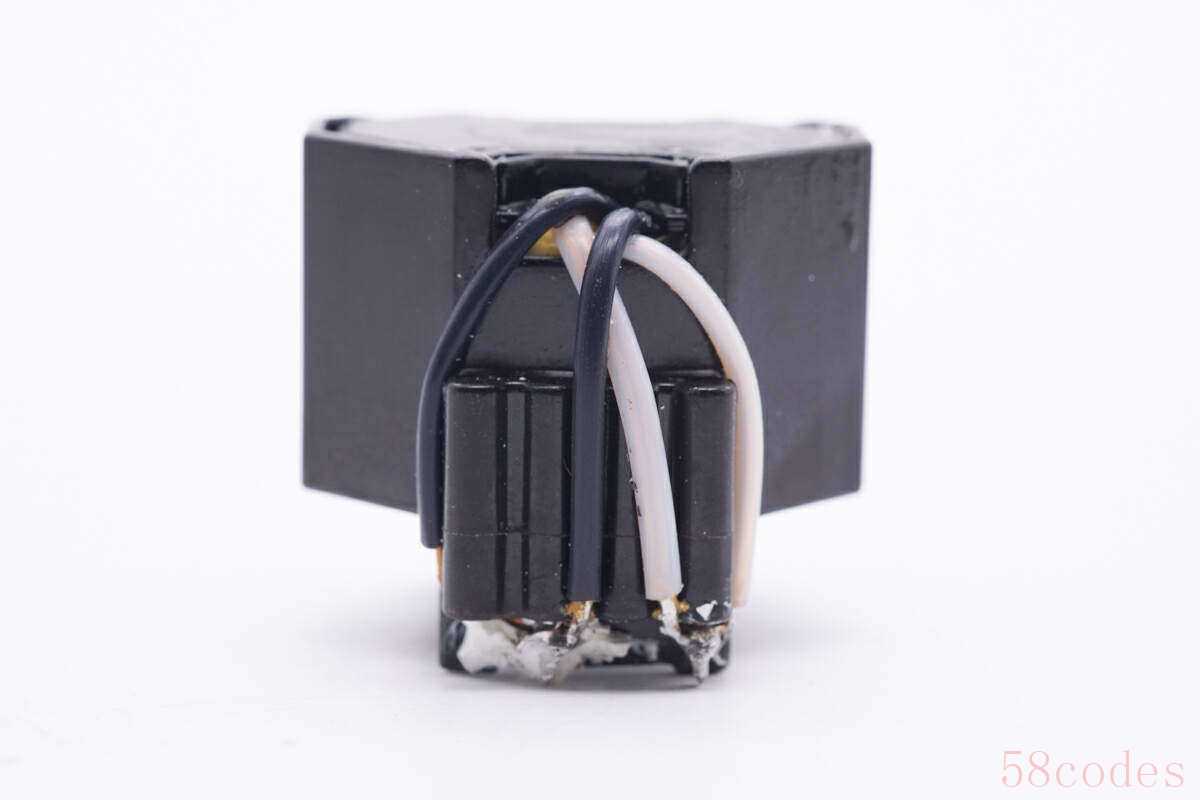

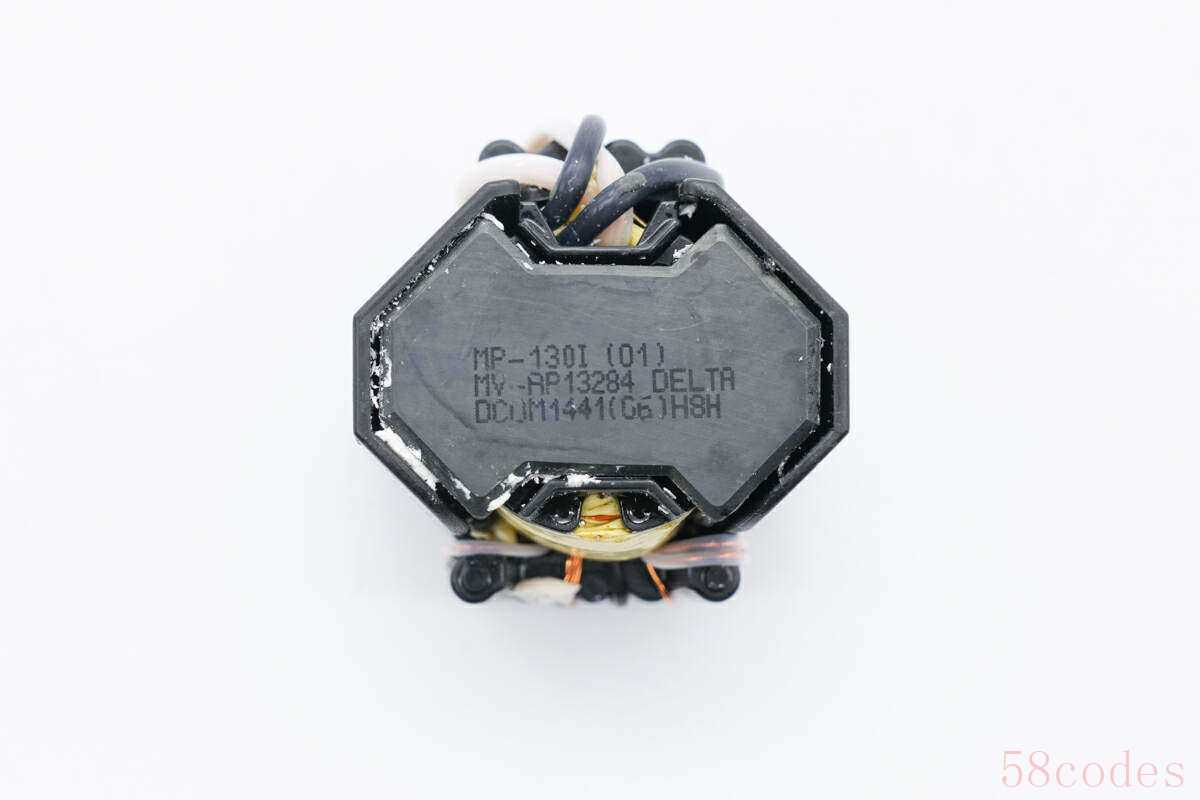

变压器特写，磁芯外套塑料壳绝缘。

次级采用多层绝缘线绕制。

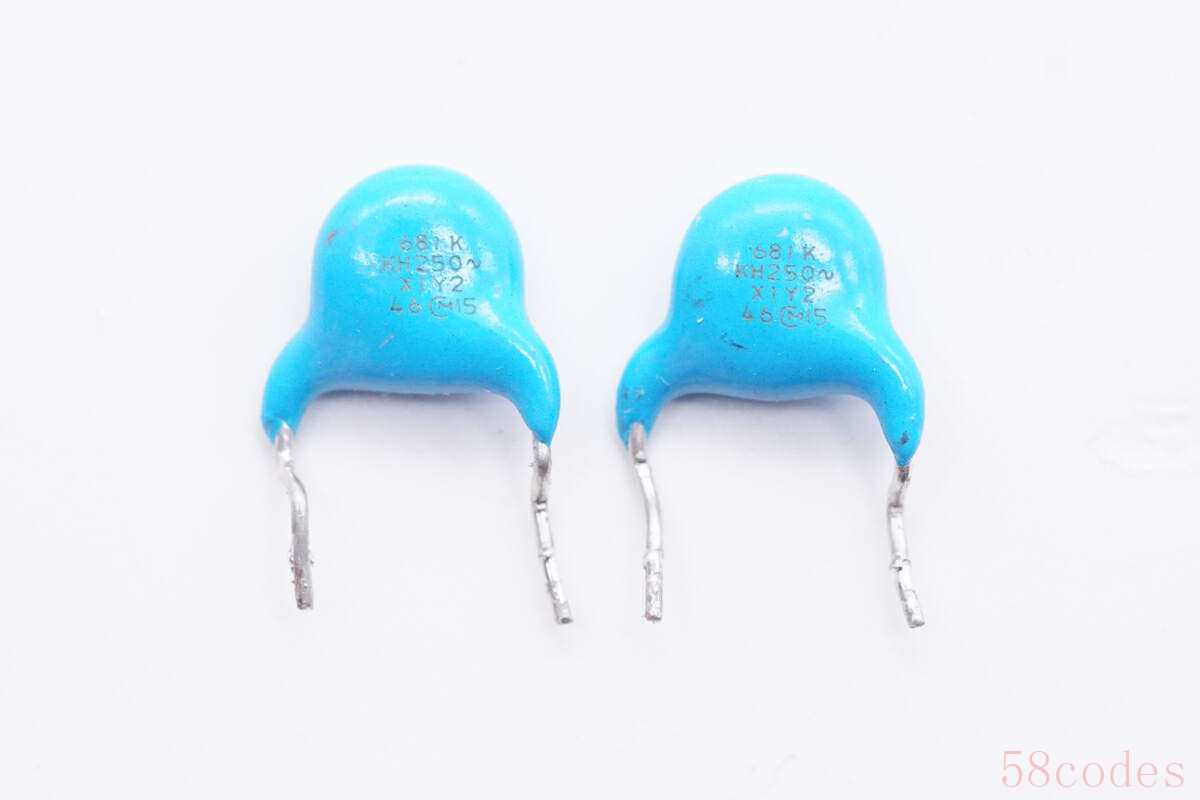

两颗蓝色Y电容串联提升耐压等级。

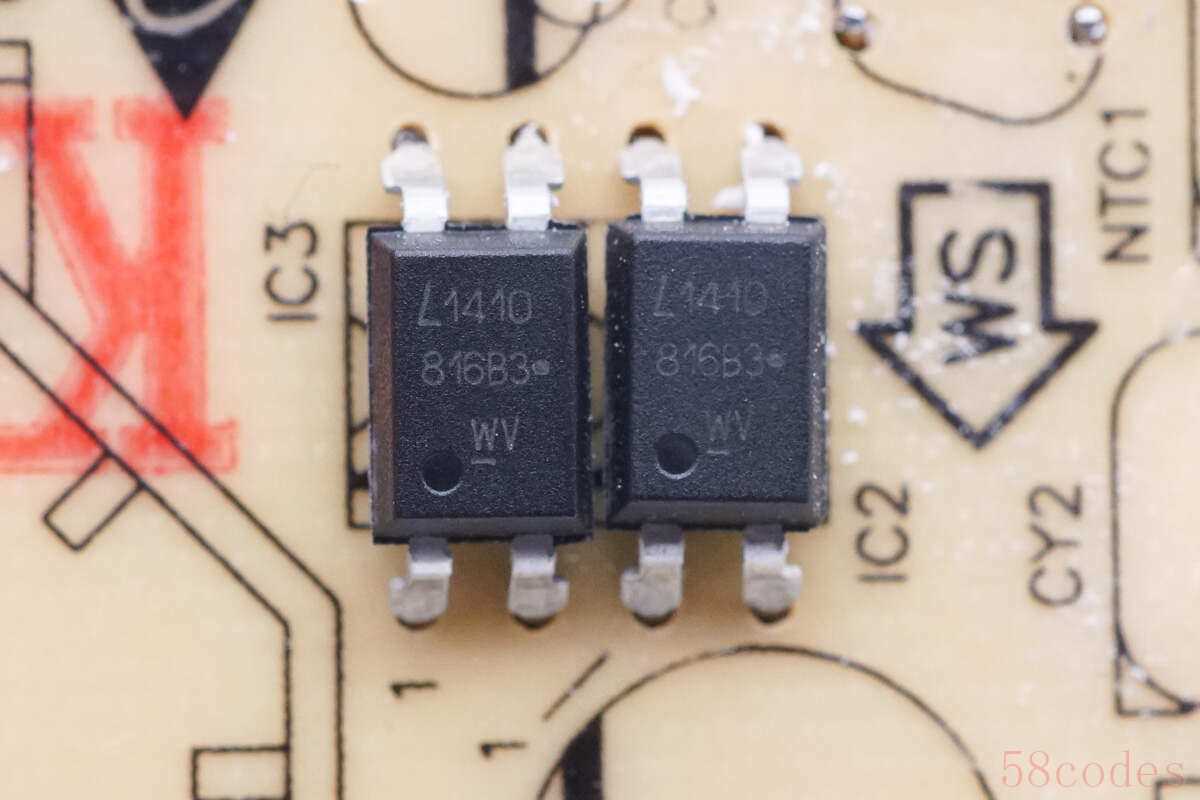

两颗光耦来自光宝，型号LTV-816，用于初次级隔离反馈。

输出侧焊接整流管，滤波电容，变压器打胶固定。

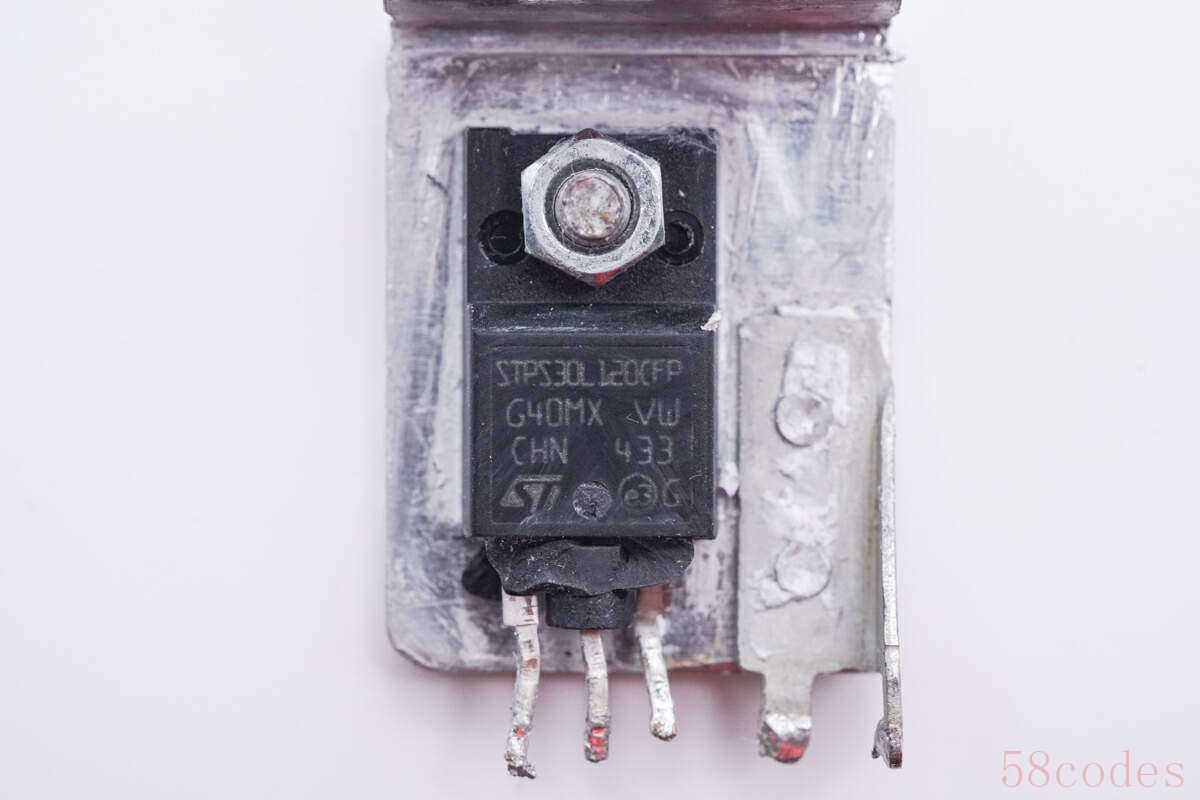

整流肖特基二极管来自ST意法半导体，型号STPS30L120CFP，规格为120V 30A。

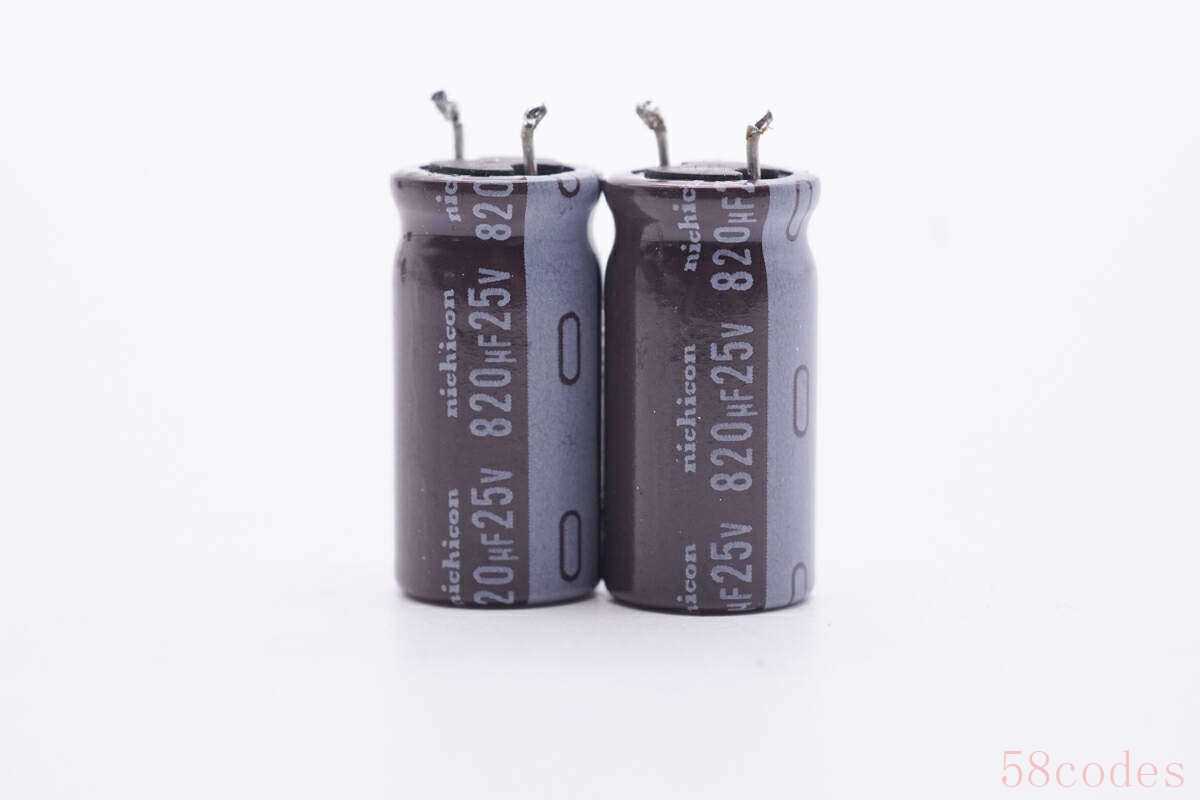

输出滤波电容来自尼吉康，规格为820μF 25V，两颗并联。

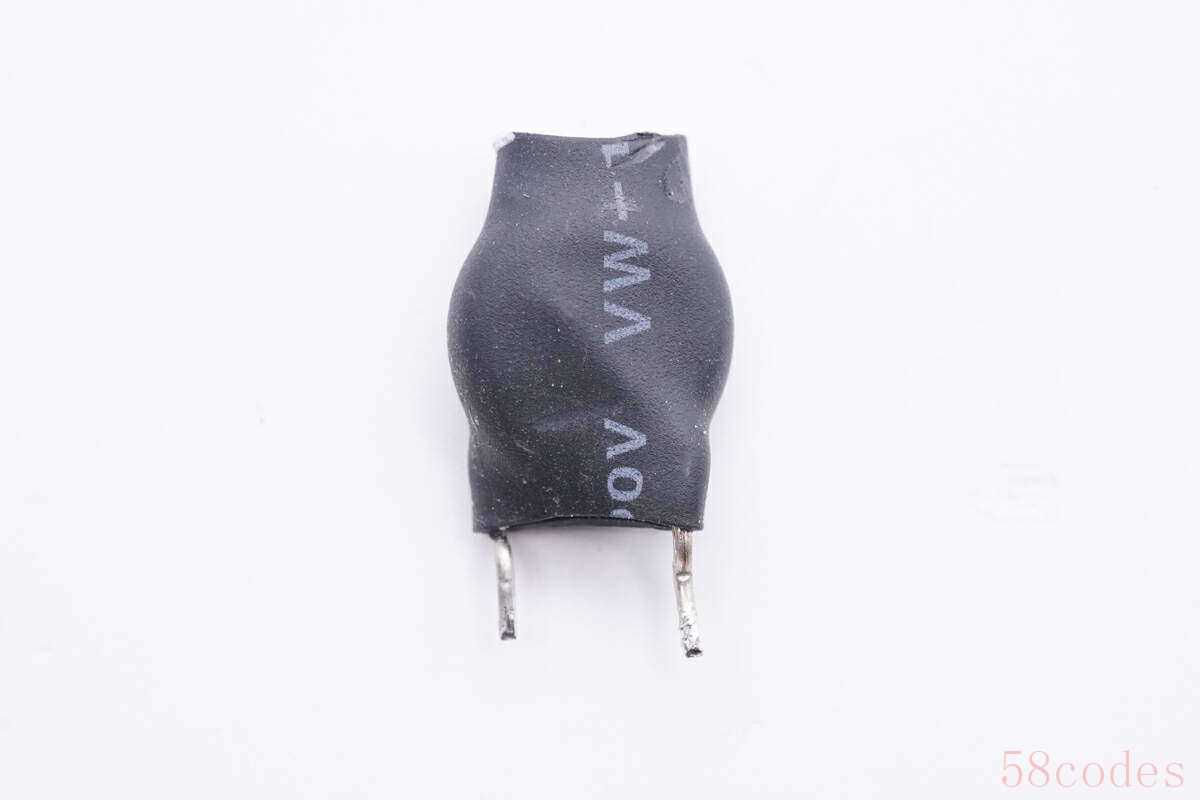

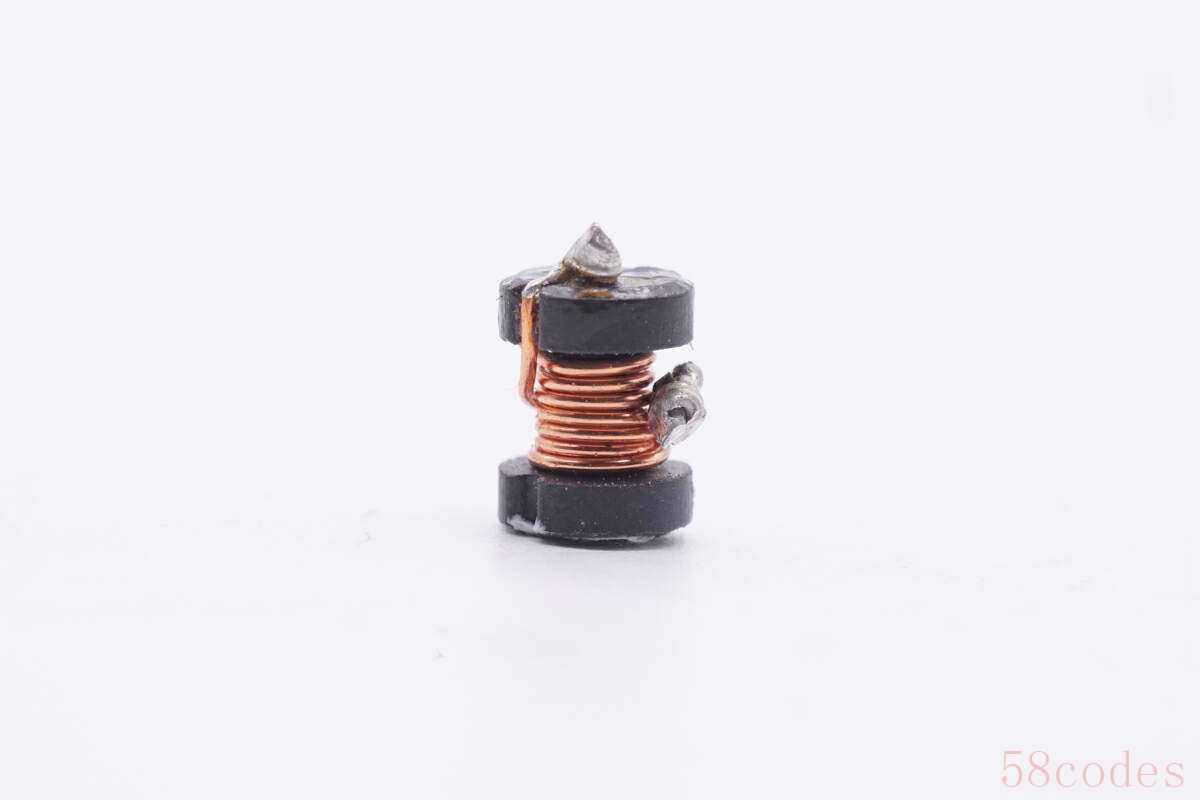

一颗工字滤波电感特写。

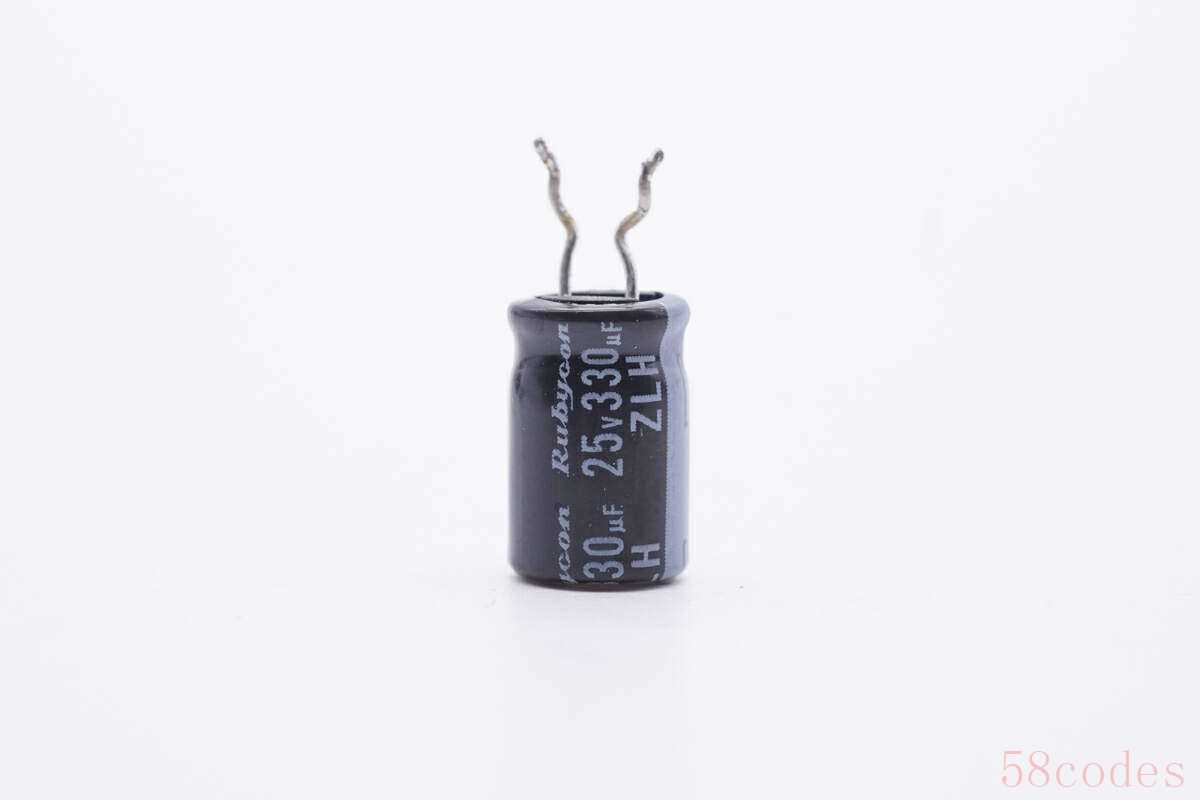

还有一颗输出滤波电容来自红宝石，ZLH长寿命电容，规格为25V 330μF。

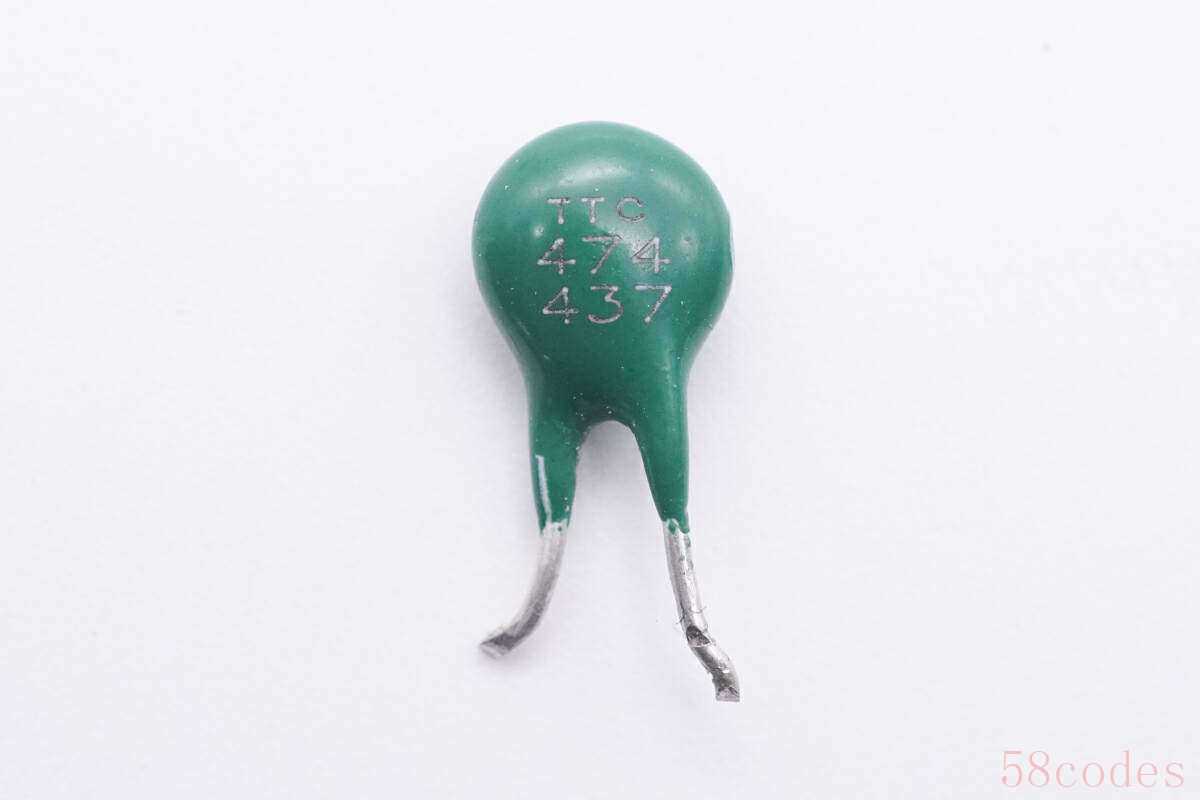

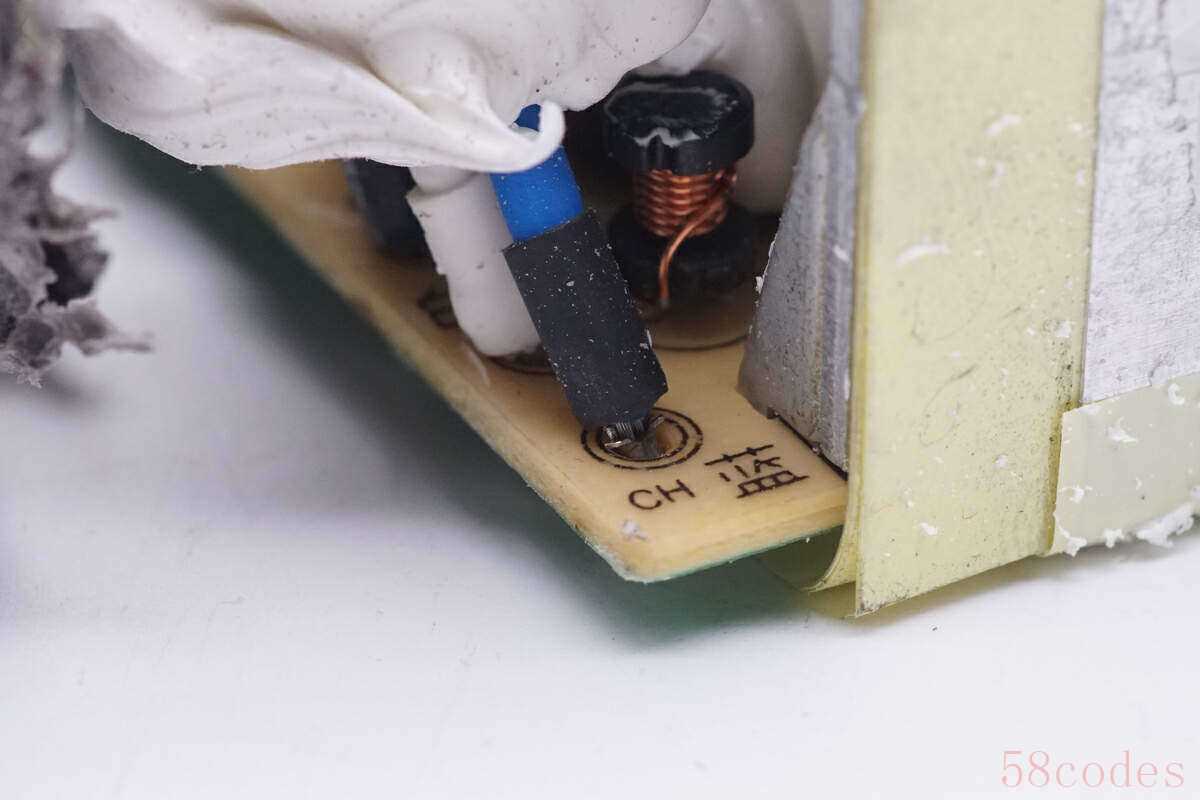

热敏电阻用于检测适配器内部温度，进行过热保护。

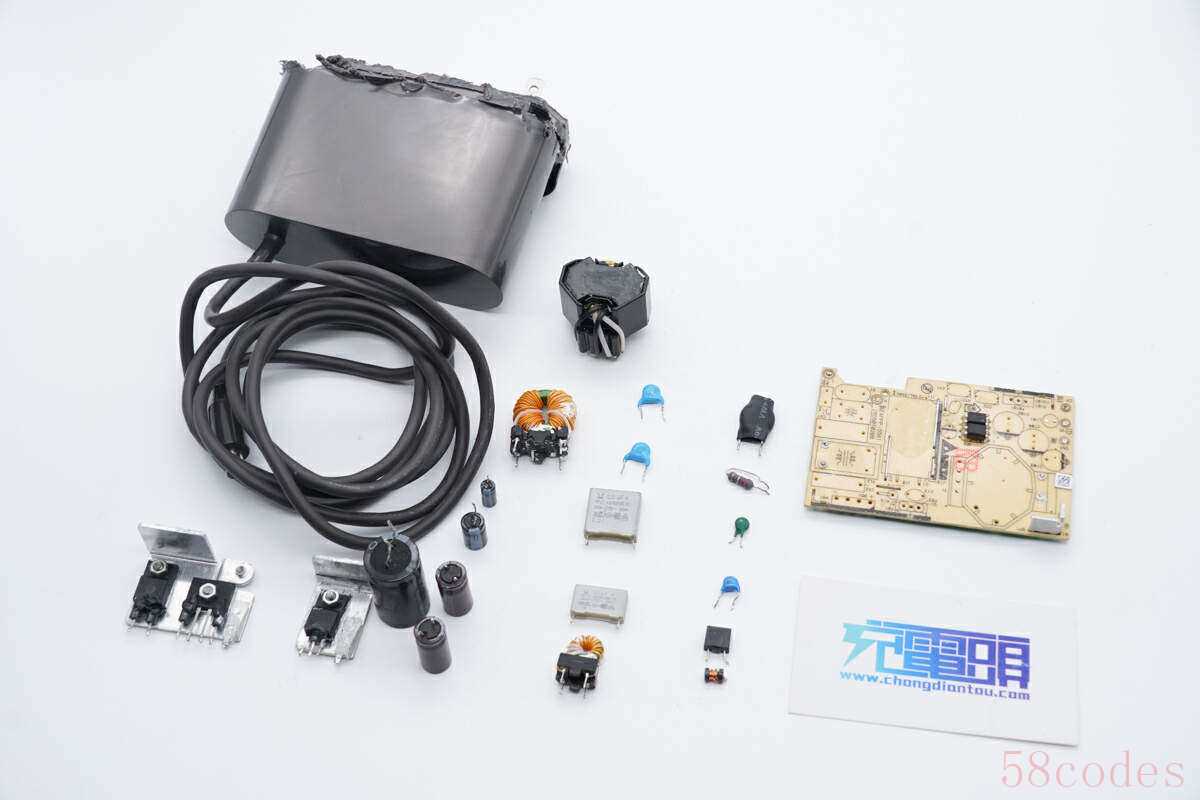

全部拆解一览，来张全家福。

充电头网拆解总结

戴森这款电源适配器为灰色外壳设计，配有美规固定插脚，自带2米长输出线缆，圆孔插头输出。这款适配器支持宽电压输入，输出规格为19.2V 3.02A，输出功率为58W。

充电头网通过拆解了解到，戴森这款电源适配器采用反激开关电源，控制器来自NXP恩智浦，型号TEA1738T，初级开关管来自英飞凌，型号IPA65R380E6。输出采用意法STPS30L120C肖特基二极管整流。

适配器内部整流桥，开关管和肖特基二极管均配有大面积散热片，降低温升，内部元件大面积打胶固定，并配有热敏电阻检测温升，满足长时间满载输出，内部用料和做工扎实。
