山寨蓝牙耳机拆解全记录(多图)

又是万能的同事的物品,某平台购买,价格不超过20元.

传说是两只耳朵戴上之后声音就断断续续,只戴单耳连接会稳定一些.

凑合用了一段时间之后(非常好奇他是怎么用的,反正我是用不下去的),待机时间大大缩短,听几首歌就没电了,估计是电池挂了,于是就到了我的手中.

非常好奇里面是些什么东西,于是拆开给大家看看吧.

正面:没什么好说的

背面:也没什么好说的,至少写了型号,至少没有骗人

打开,居然带磁吸,开合还是有点手感的

拿出来,跟某品牌差不多。不仔细看，分不出来。

用夹子夹开,单元与电池显露出来,跟某品牌反过来了,放电池的地方放主板,放主板的地方是一块电池.

电池的下方有一块小磁铁,可以吸附到充电盒上,这点细节不错的,

磁铁,将来可以用在螺丝刀上,增加磁力使用,也算拆这耳机的收获之一.

将电池与面盖拔出来,焊工一般,只能说是能用的级别,单元就是普通单元了,电池应该是501010,从图片中看出,电池已经怀孕,购物网站上,这种电池正规厂家出的单块要7元.

所以,这副耳机没有维修价值.拆完之后扔掉了事.

既然没打算维修,连接线,直接剪掉吧,从这个角度可以看到单元,与电池的正体.

一看这种单元,成本估价不到0.5元，只是一个能响的级别,没有改造的价值,摆脱不了垃圾筒的命运啊.

将耳机底部的扣环拆下来,关键点来了,这个部位与正品就极大的差距.一眼就能看出区别!

以后在街上,只需注意这里,就可以在极短时间内用肉眼区别出正品与山寨!

大家可以对照正品的图片进行区分.

拉出主板,JL"杰里"E93828-6A4蓝牙主控,上部还有麦克风.怎么说呢,功能该有的都有,至于效果,这个价位还想什么呢.

拆了另一边,过程一样,略过!

两块板子,一块蓝色一块绿色.

关键的是,两块都是L+ L-.也就是说,就算两个耳机都没问题,出来的都是左声道.

也许世界上还有一副蓝牙耳机里面是两块R+R-吧,哈哈哈,就像是出生时抱错的孩子,也许某一天能见到失散多年的兄弟.

现在开始拆外壳,直接一顶,上面就下来了,比起拆耳机,我对拆外壳更感兴趣,特别是磁吸是怎么做到的.

两块磁铁,用于开盖与合盖.

上盖与机身完整分离.这里用了蛮力,

充电仓的主体部分,做工非常好,想尽办法都没有很好的拆开,最后使用暴力手段(直接用斜口钳破环式剪开).过程很黄很暴力,图片直接略过.

整个充电仓内部展现了出来,

背部居然有无线充电线圈

充电口及周围电路

充耳机的触点部分,不知道是暴力拆解的原因,还是本身比较松,没有焊好的原因,板子上只留下了一个.

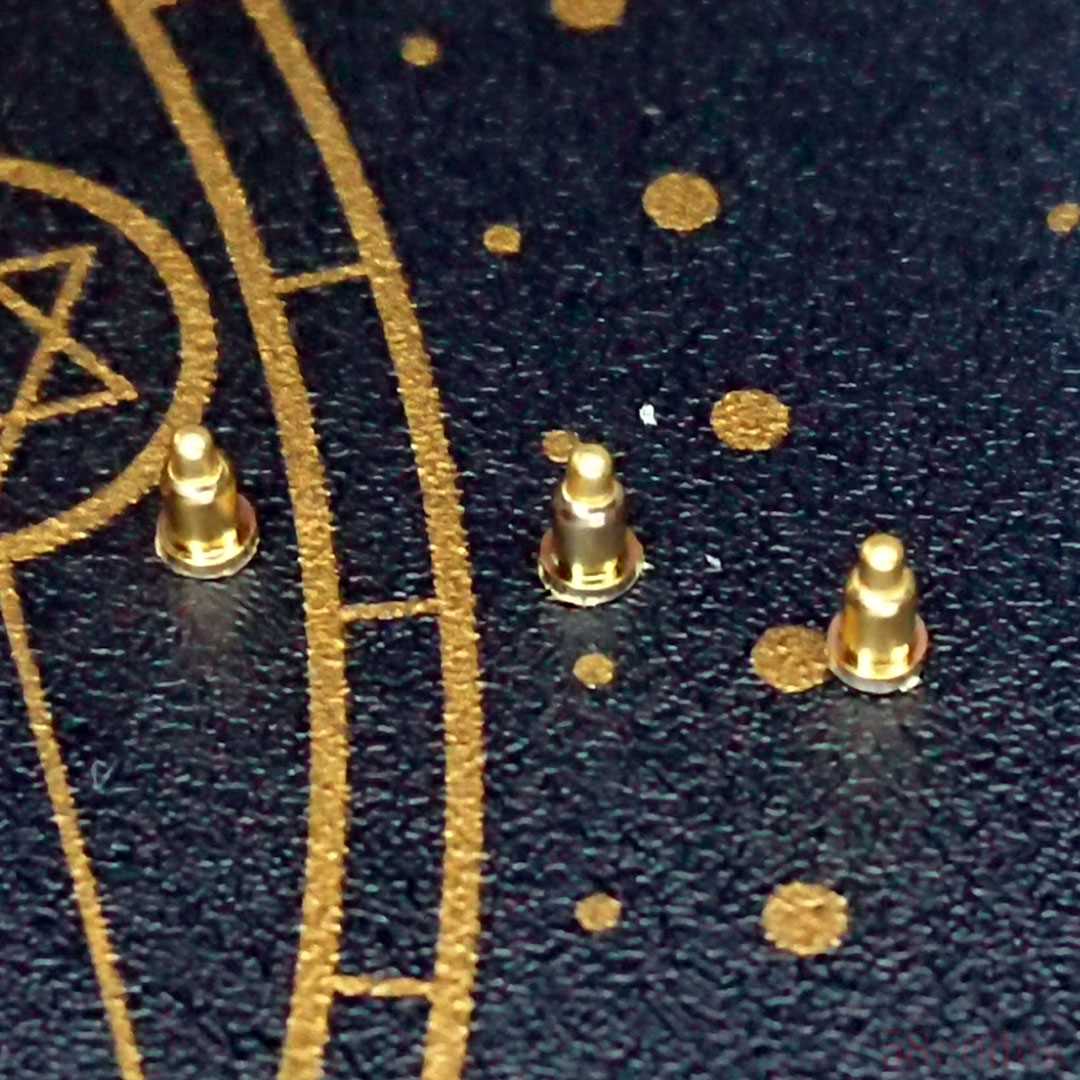

掉下来的三个触点

充电板,主板部分特写

无线充电线圈是直接粘在电池上面的

换了一个角度,明显能够看出电池已经怀孕.

整个充电仓零件展开

可以看出充电仓使用了很多磁铁,

耳机连充电仓一共开出8块磁铁.

就是这8块磁铁,做到了开盖合盖有磁力，耳机进仓出仓有磁力.

总的来说,对于充电仓满分10分,可以给到7分,手感与磁吸,跟正品已经差不多了,能达到正品8成的水平了,毕竟是成熟的工艺与设计,正品也是国内生产出来的.只是里面的电池实在太夸张,如果能去掉无用的无线充电线圈,将这部分资金投入到更好质量的电池上.得分还会更高.

耳机部分,满分10分,只能给3分,明显不及格.JL的芯片,在功能上这种价位上该有的都有了,但是使用到这块板子上,天线太短了,表现在同事的体验上就是,隔着一个脑袋,双耳的蓝牙就断断续续了.只用一边的话,不用隔着脑袋,所以使用上比较正常.

耳机单元与电池,基本上就是最便宜的,

最后,还是希望各生产厂家,出些正常的产品吧,不要再生产这类的电子垃圾了,如果单元能换成2-3元一个的,电池能搞些正品电池,蓝牙板搞些设计正常的货色,配合已经成熟的充电仓工艺,整体成本也只会增多10元左右,整体成本算上人工30左右,卖个60-90应该很受欢迎吧.
