用户投稿拆解电子体温计是一个需要"非常小心"的操作，因为内部结构精密，且通常含有"锂电池"。"请注意：拆解可能会使产品失去保修，操作不当可能造成损坏或触电风险，并可能污染环境。拆解后的电子元件通常无法回收利用。"
如果你确实需要拆解（例如修理或研究），请务必在了解风险并做好防护措施的情况下进行。以下是一个通用的拆解步骤指南，但"具体步骤会因体温计的品牌、型号和设计而异"。
"重要安全提示："
1. "断开电源：" 在开始之前，确保体温计已完全关机，并取出电池（如果可以取出的话）。
2. "防静电：" 使用防静电手环或将手放在金属物体上，释放身体静电，防止静电损坏敏感元件。
3. "照明和放大：" 准备好良好的照明（如LED灯）和放大工具（如放大镜或显微镜），以便看清细小的螺丝和部件。
4. "工具准备：" 可能需要不同类型的螺丝刀（十字、五角星等）、塑料撬棒（Spudger）、镊子等。"避免使用金属螺丝刀直接撬开塑料外壳，容易损坏。"
5. "电池处理：" 锂电池如果损坏，可能引发泄漏，腐蚀内部电路。拆解时务必小心，处理废弃
相关内容：
2019年买的电子体温计，用了一段时间后，发现用不了，屏幕不亮了，一直闲置着。
今天来拆一下，看看里面的结构，还有这个产品设计有没有什么做得比较好的地方。

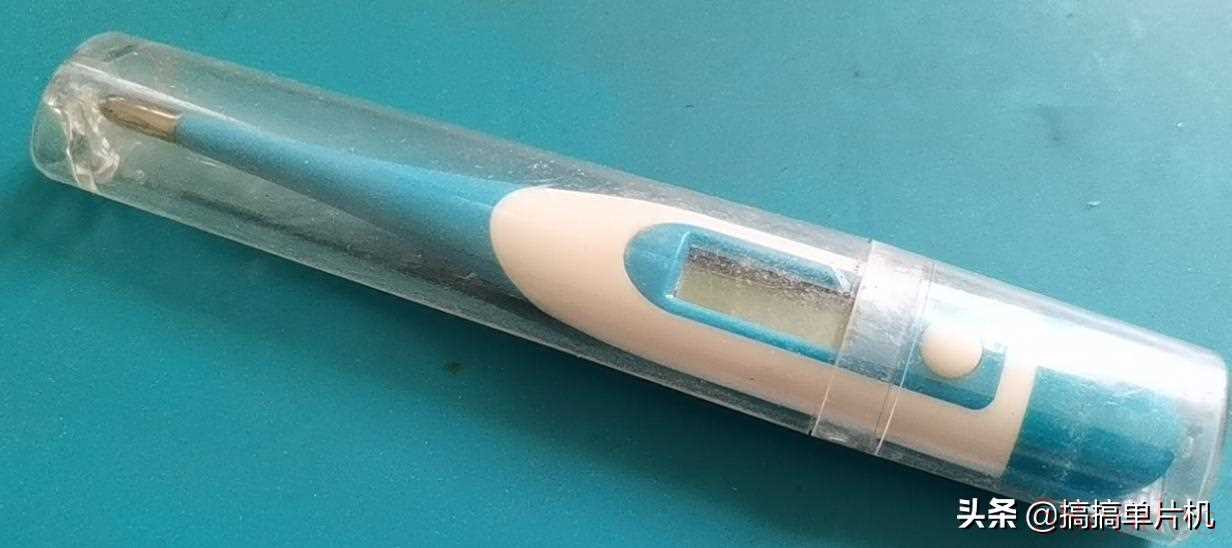

电子体温计

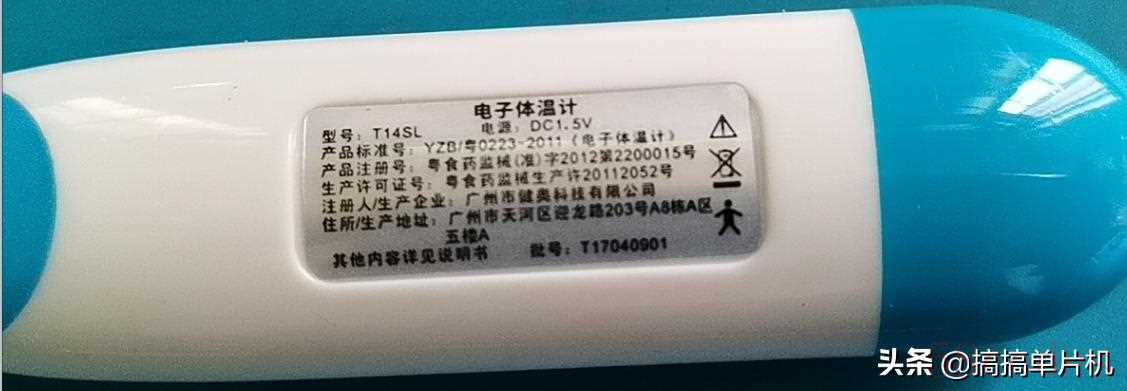

铭牌

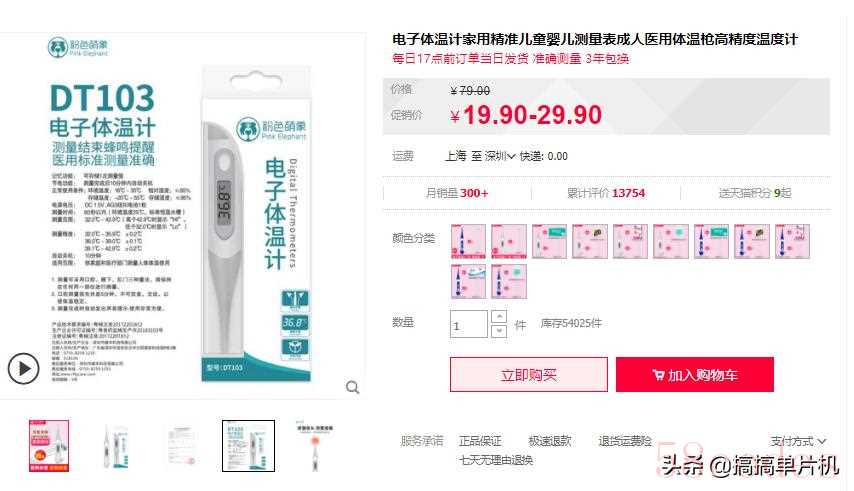

淘宝上找了一下，没有找到同样型号的，类似型号的价格在20块钱左右。
淘宝

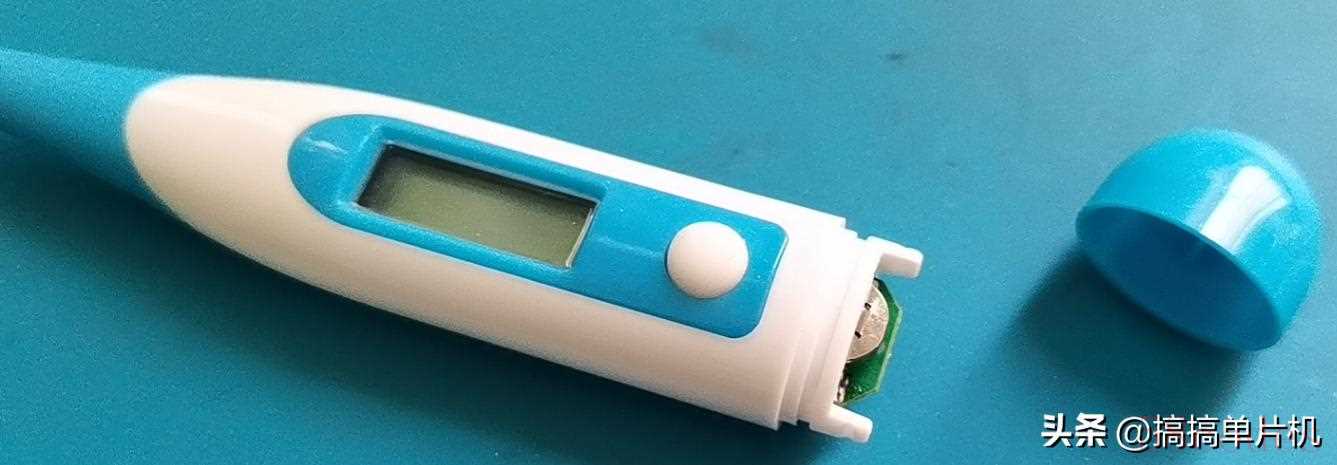

第一步：后端的盖子直接可以拔下，打开，应该是方便换纽扣电池的。
电路板拉出来，就可以直接换电池了，但是今天我们的目的不只是想换个电池这么简单，用力拔，发现电路板不能再抽出来了。
先把纽扣电池拆下看看，锈的不成样子了，几乎可以判断是电池坏了，导致这个体温计用不了的。

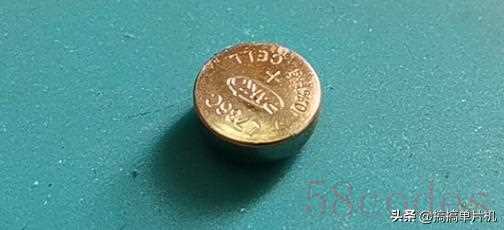

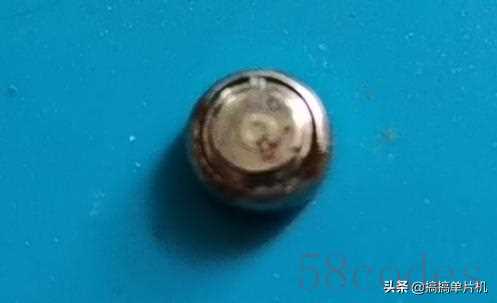

拆下来的纽扣电池
电池的型号是L736C的

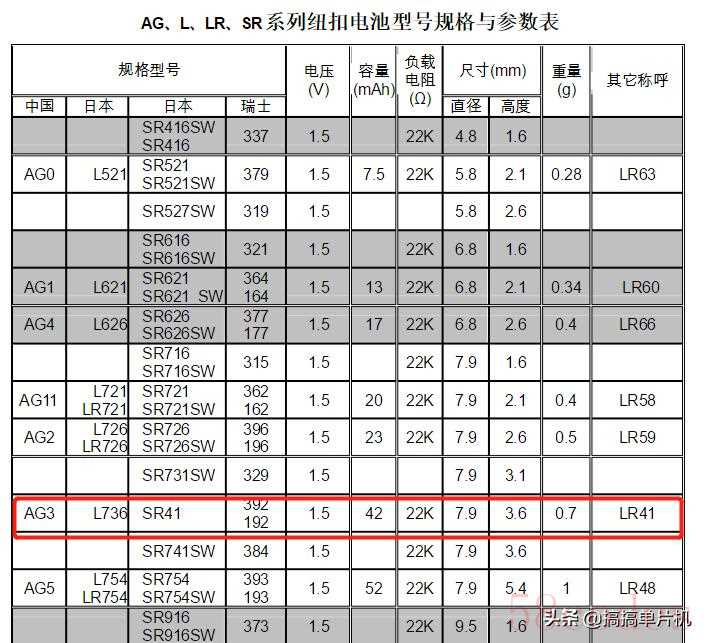

网上查了一下纽扣电池的规格，原来每个国家对纽扣电池的规格命名是不一样的。

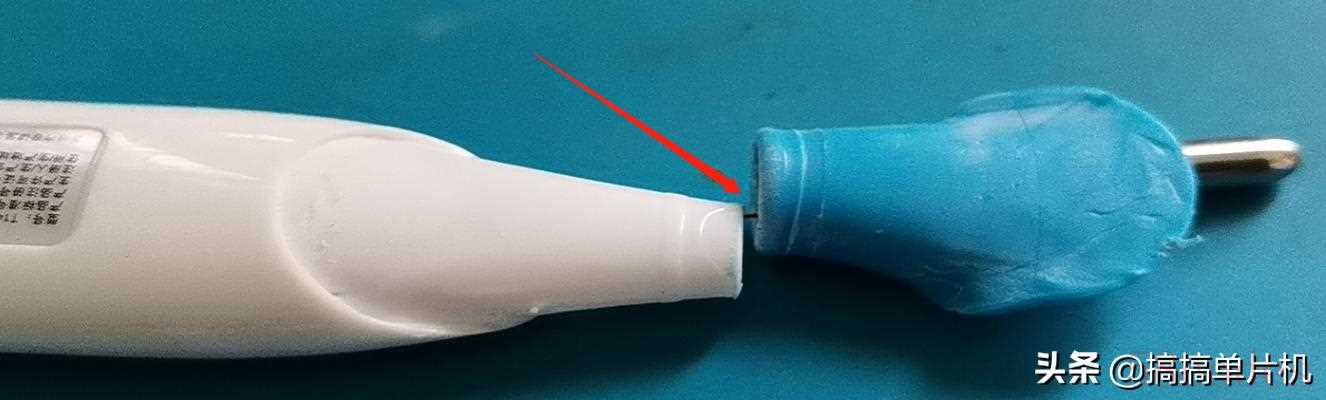

都说了，今天我们不是换电池的，我们继续拆，电路板拔不出来的原因是因为前面的这个温度传感器的线连着了，只能把它剪断了。

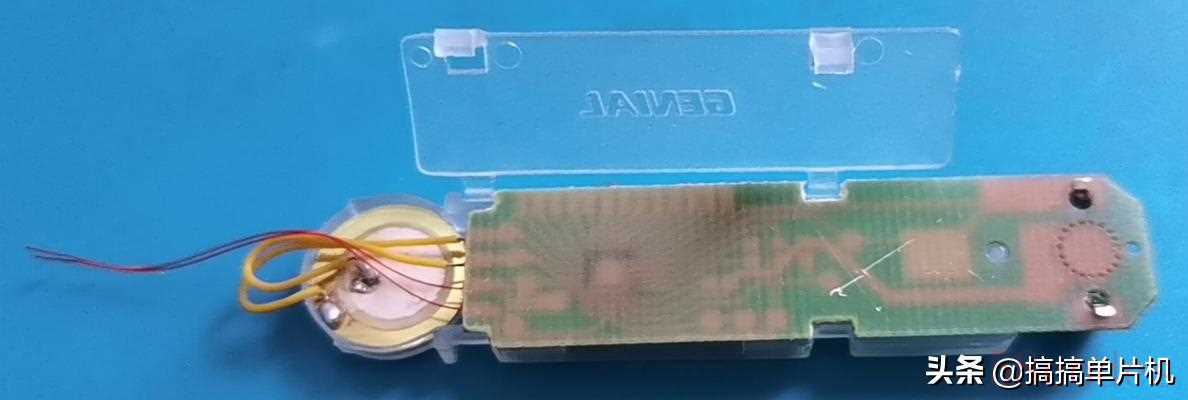

剪断后抽出来的电路板是这样的

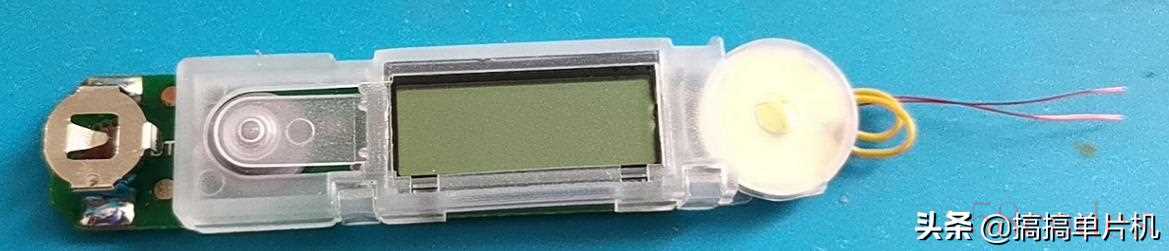

显示屏和按键通过一个塑料壳和电路板扣在一起

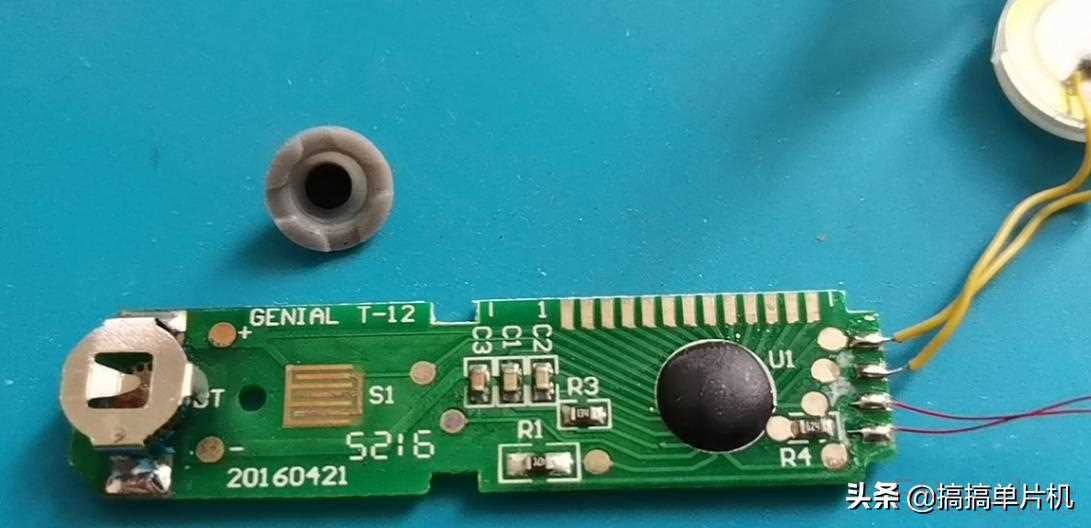

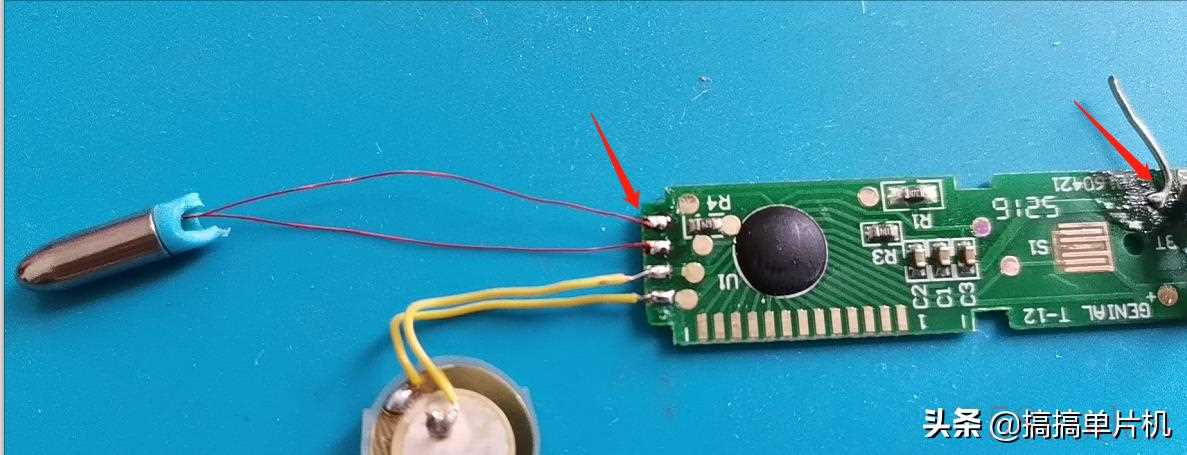

电路板中的芯片是这种黑坨坨，里面封装了集成电路，是定制开发的集成电路。

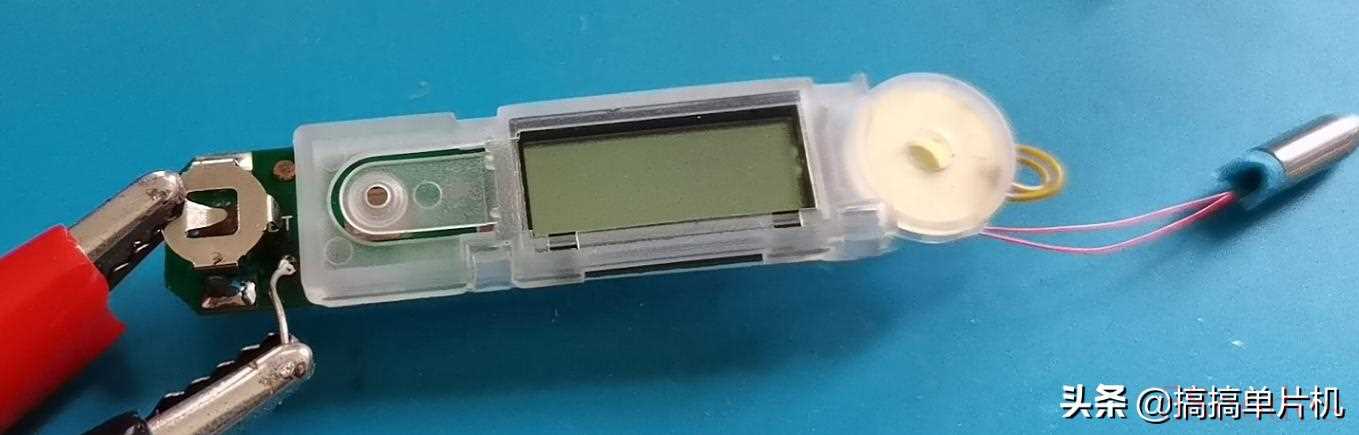

为了验证一下是不是因为纽扣电池坏了导致体温计坏了，把温度计和电池负端焊上，准备上电试一下。

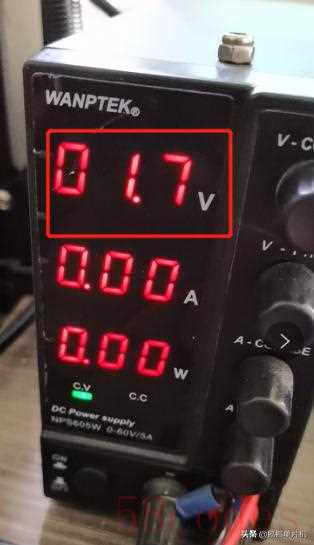

根据纽扣电池的规格书和铭牌，得知这个是供1.5V的，用可调电源给1.7V供电

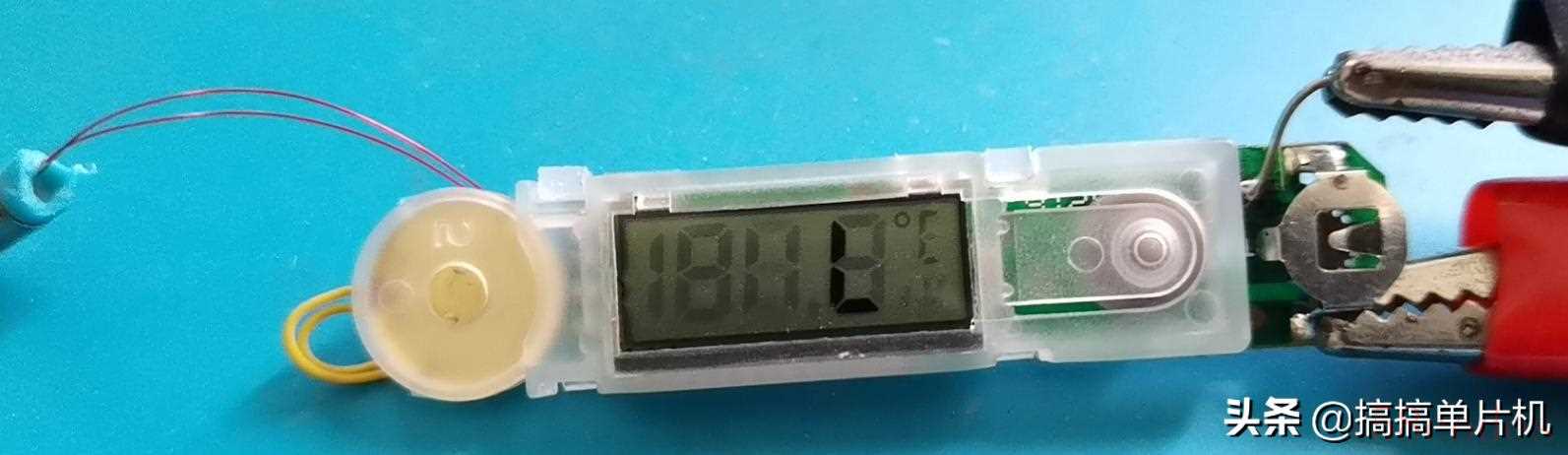

供电，系统工作正常了，体温计在温度比较低的时候，是不显示值的。

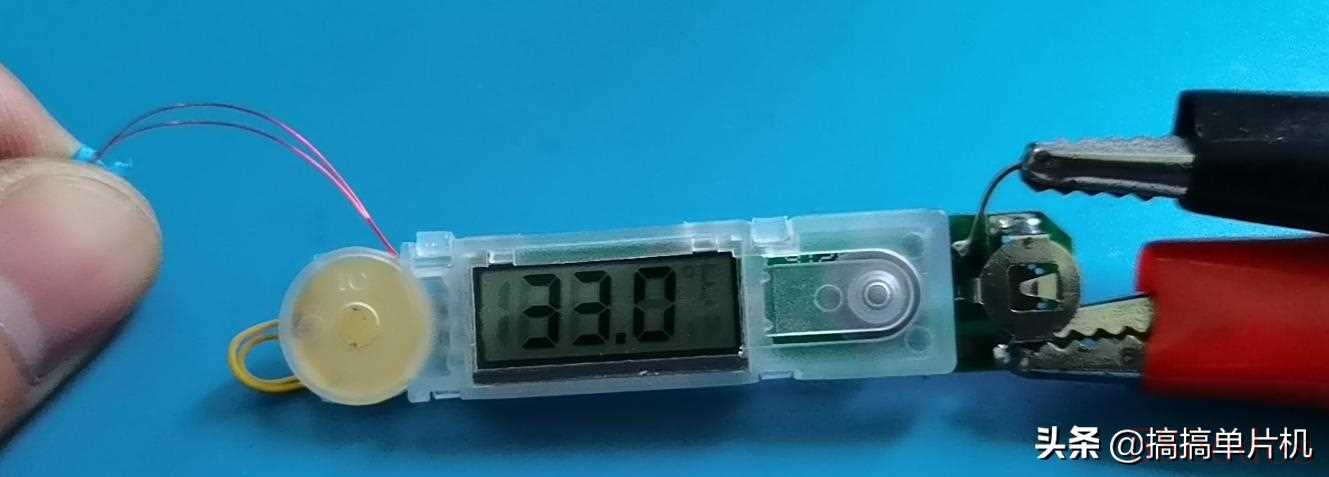

测量一下温度，OK
总结：
1、确实是因为电池坏了，导致系统工作不正常的
2、这个产品屏幕组装部分设计比较巧妙，上下一扣就完成了组装，很是具有生产效率。
3、长期使用的体温计，还是水银的比较靠谱，可靠、稳定、不担心坏，除非摔了。

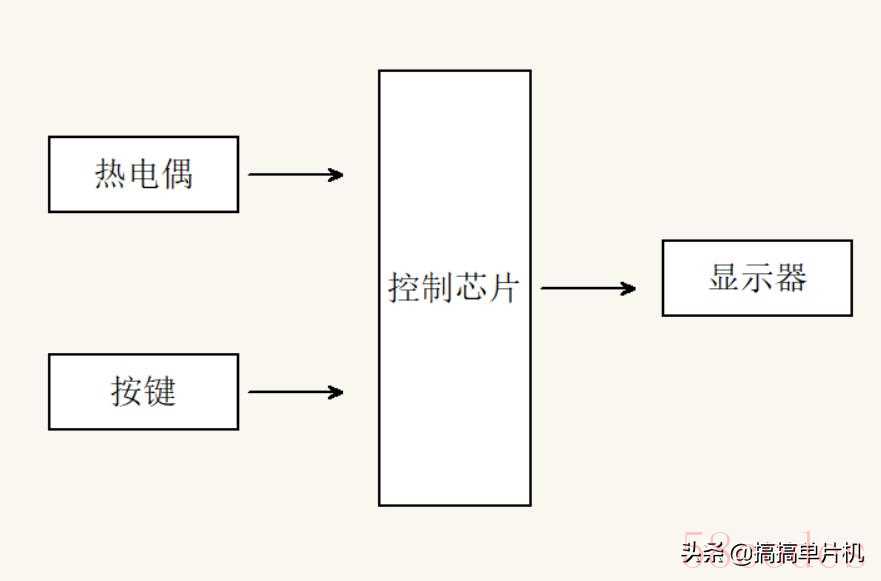

4、系统框图
总结系统框图
