青年良品——魅蓝Note 3详细拆解

魅族自从分离出魅蓝这一款系列后，就备受广大青年的喜爱，的确魅蓝系列的机器在价格上做出了很大的让步，基本都在千元左右，这个价格大部分人都能接受，再加上魅族工匠精神的设计，以及硬件上的配置，这才使魅蓝这一系列得到飞跃的进步，为魅族家族立下了不少功劳。上期为大家拆解过魅蓝的其他机型都相当不错，今天洋仔再为大家带来一款魅蓝系列的机器再次进行拆解，再进一步了解下魅蓝的做工，随便教下大家如何拆解魅蓝这款机器。今天为大家带来的这款设备为魅蓝Note 3（下称Note3）.

首先来看下配置，金属机身，主屏配备了一颗5.5英寸1920*1080分辨率的屏幕，3+32gb运储，采用8核心联发科Helio P10处理器，前置500W+后置1300W像素摄像头，内置4100mah大容量电池，支持全网通，支持指纹识别等功能，从配置上来看算的上是旗舰的配置了。下面我们一起拆解看看做工怎么样。

拆机准备工作：螺丝刀、翘棒、吸盘、镊子、收纳盒等工具备好以便使用。

开始拆解

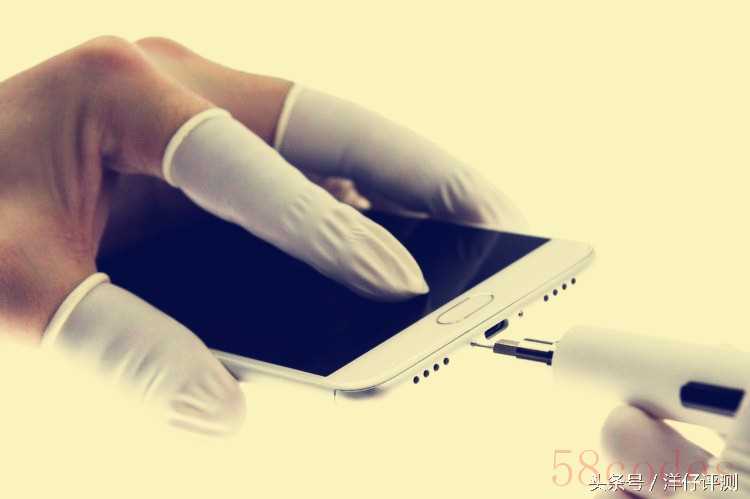

魅族机器基本在USB两边都有两颗螺丝固定，这使得机壳和中框更加稳定。下面用螺丝刀拆掉这两个螺丝

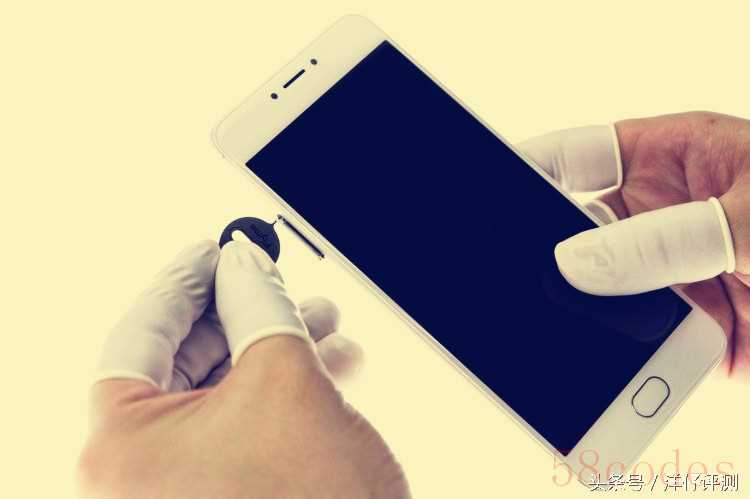

螺丝拆掉后不要忘了取出SIM卡托，不然拆机无法进行，机壳是拆不掉的。

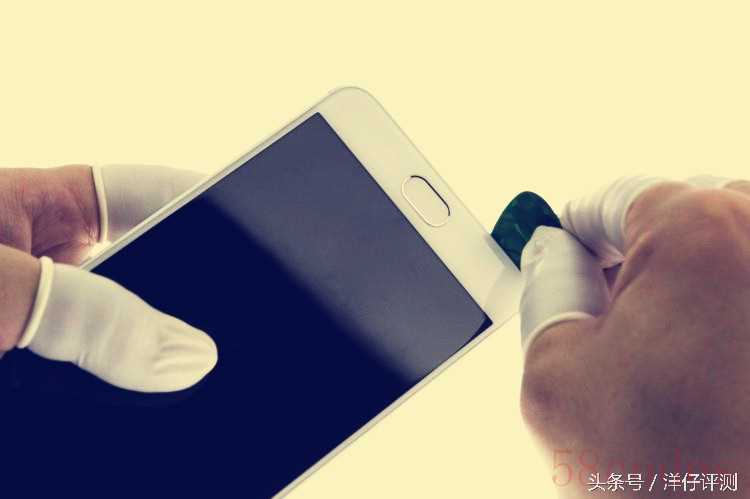

下面用吸盘拉起屏幕露出缝隙利用拨片撬开。

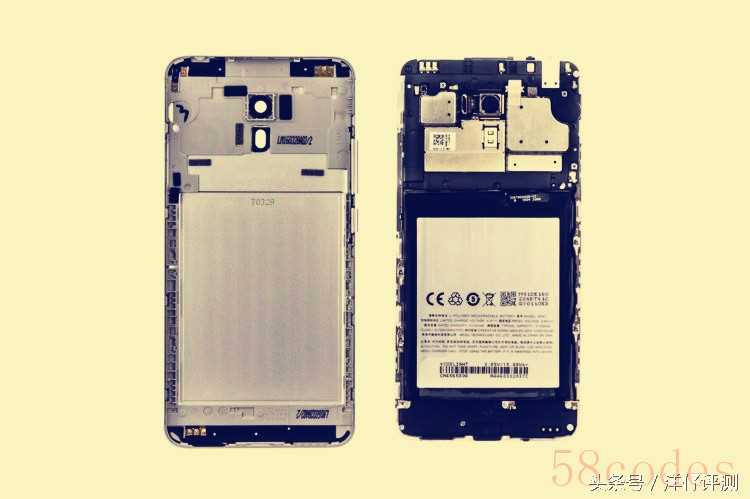

机壳与中框为公母扣扣接，所以拆解难度不是很大。这时我们可以看到机壳上没有多余的部件，所有部件都在中框上，这也是魅族的一贯作风。机身为三段式设计。顶部为主板、中部为电池、底部为小板扬声器。

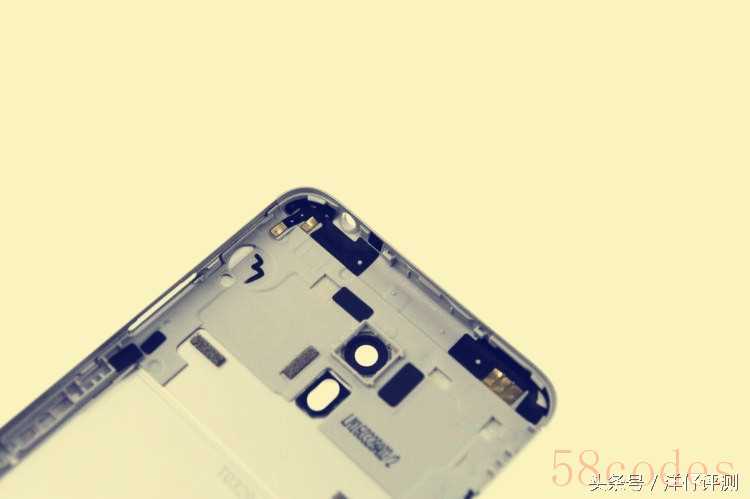

note3后壳采用铝镁合金冲压 CNC工艺，同塑件部分采用点胶方式固定;

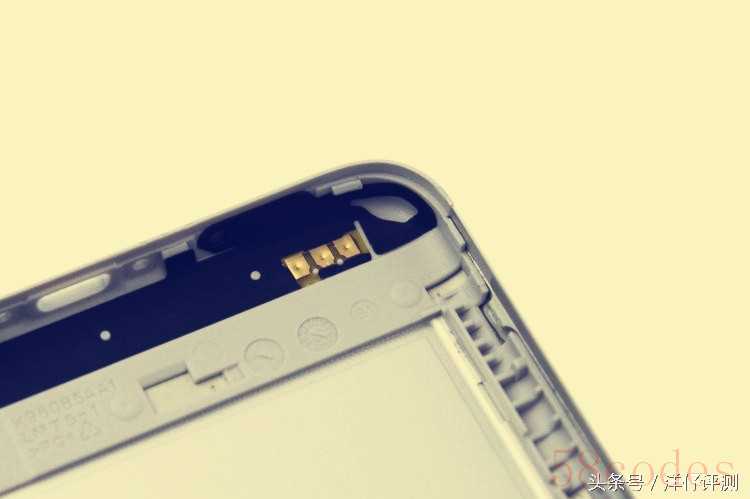

顶部和底部天线全部为 FPC 材质，采用弹片和 POGO PIN 连接方式

接下来我们回到中框上看下主板方面，经典的三段式设计一眼就可以看出。

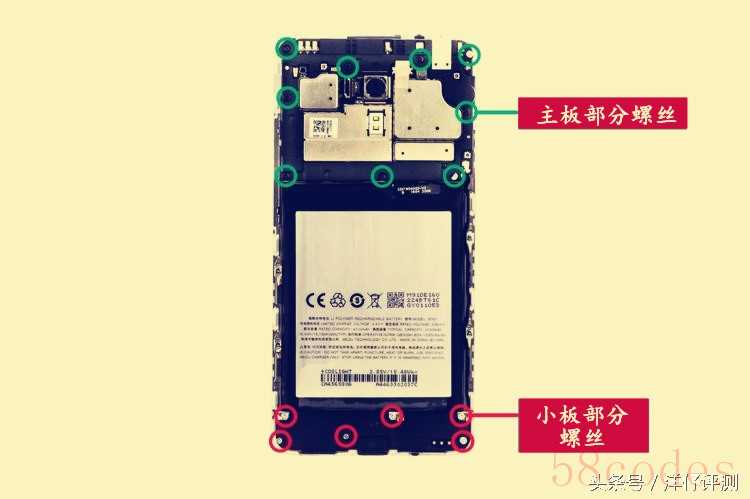

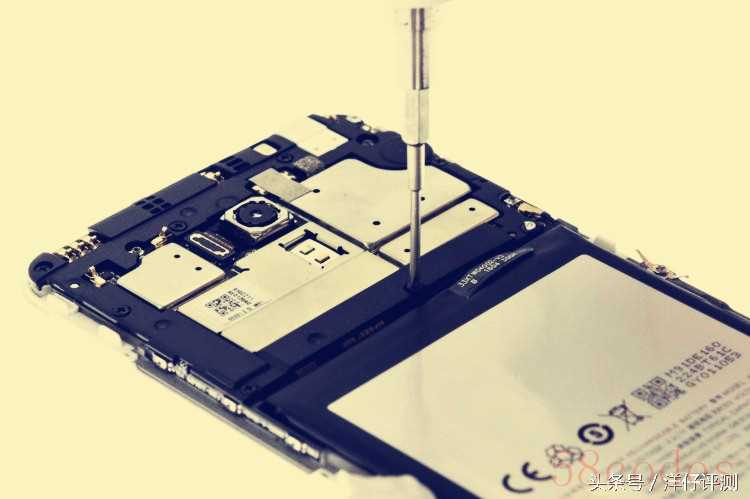

主板方面采用塑料支架固定，一般来说都是金属支架固定，难道这是为了省成本？但是话又说回来了不论金属支架还是塑料支架都能固定主板，只要能固定保护就好了。所以这点不必计较，拆下固定支架上的螺丝后就可以拆掉固定支架了。

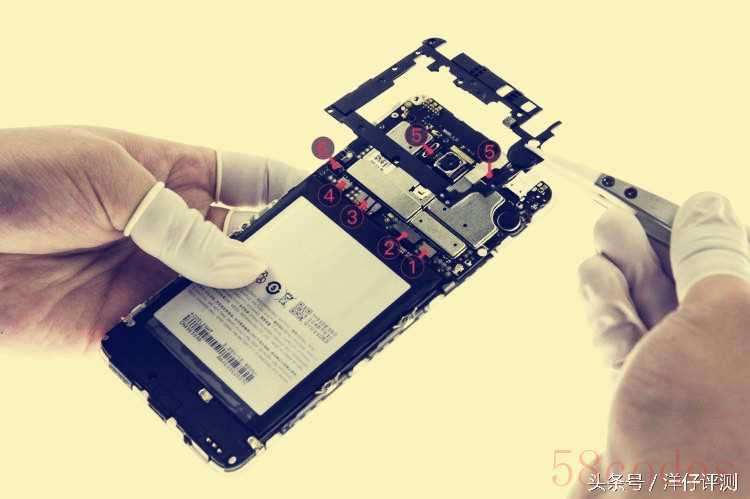

用镊子取下塑料支架，依次断开 1电源、2 主 FPC 、3 屏幕、4 Touchpanel、5 前后摄像头排线扣卡 以及 6侧键，然后取下主板。

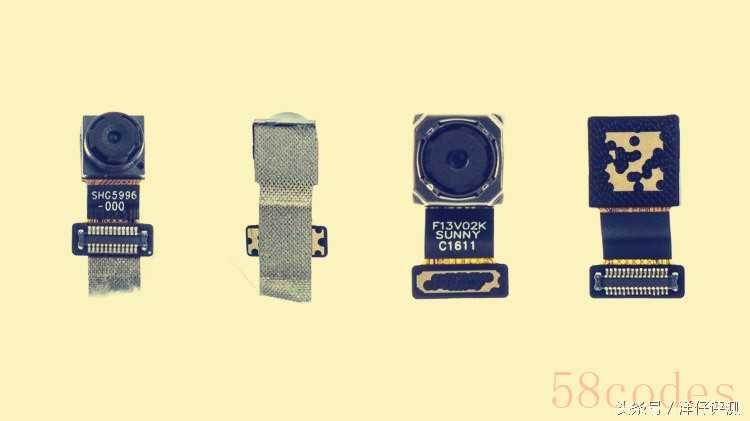

取下主板后再断开前后摄像头扣卡依次拆掉。下面看看前后像头正反面近照对比

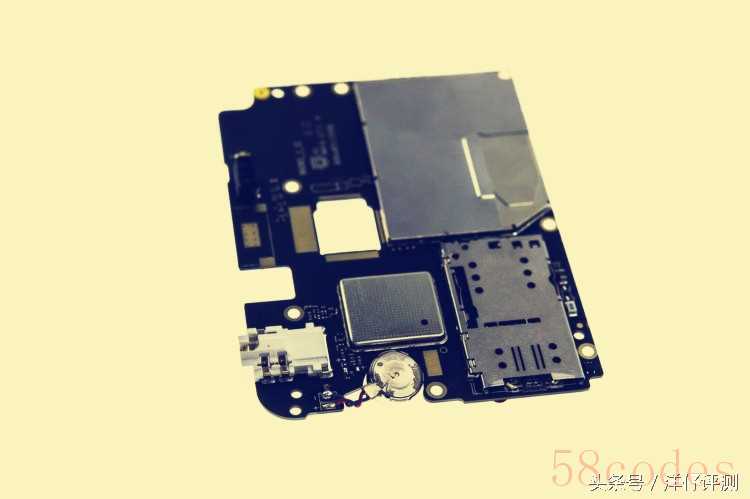

下面我们来分析下主板，和以往不同耳机座和震子居然在note3上是焊接式的，这点感觉不好，这是为了偷懒吗，还是设计如此，如果耳机座和震子坏了维修不方便，这点我必须批评下。

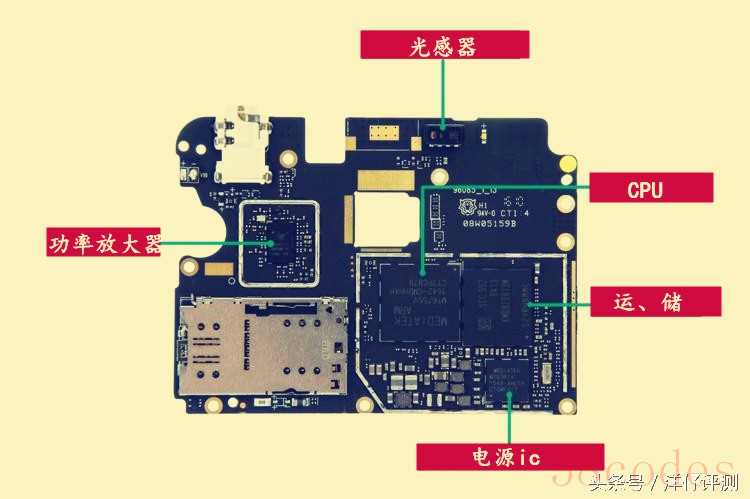

接下来拆掉主板上的屏蔽罩我们进一步的了解主板芯片及部件，从图中我们可以看到屏蔽罩下面的功率放大器、CPU、运储、电源ic等芯片及元件

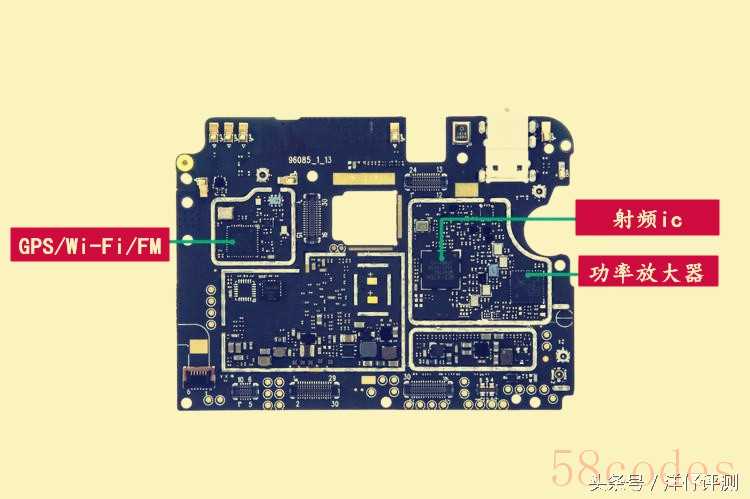

再来看看主板另一面，拆掉屏蔽罩可以看到GPS/Wi-Fi/FM IC、功率放大器、射频ic等原件

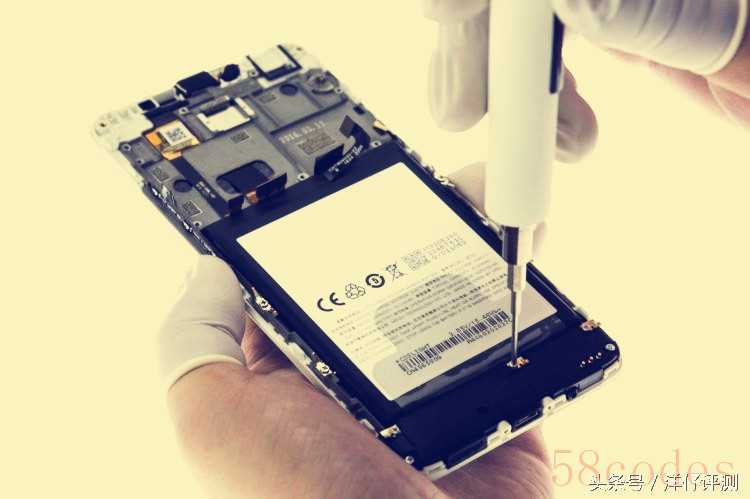

接下来我们看看小板部分，拆掉固定的螺丝就可以进一步拆解了

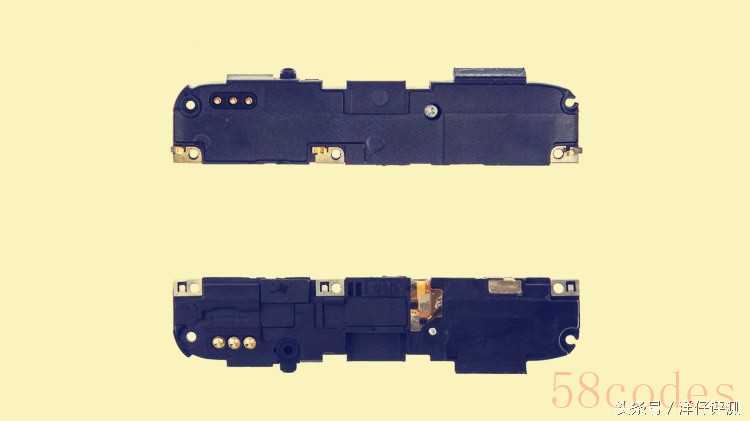

来看下拆下的塑料支架扬声器，连接处都是使用触点，这点做的还不错。

接下来我们拆除小板，及指纹识别器

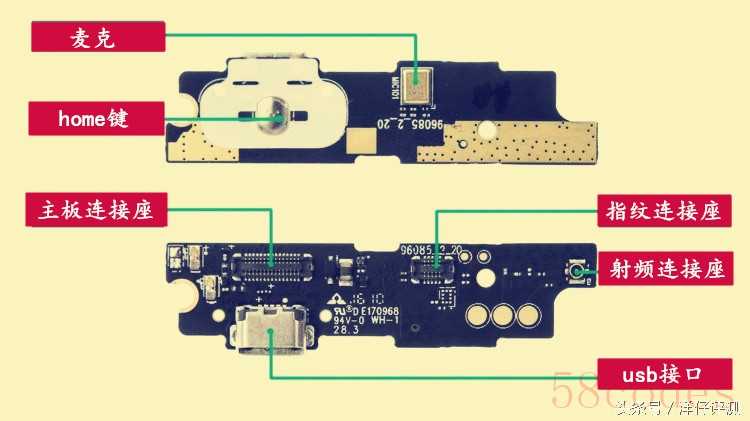

来个特写，具体看下小板，小板正面有麦克、home键，背面为主板连接排线座、指纹连接座、射频座还有喇叭的触点以及USB 接口。

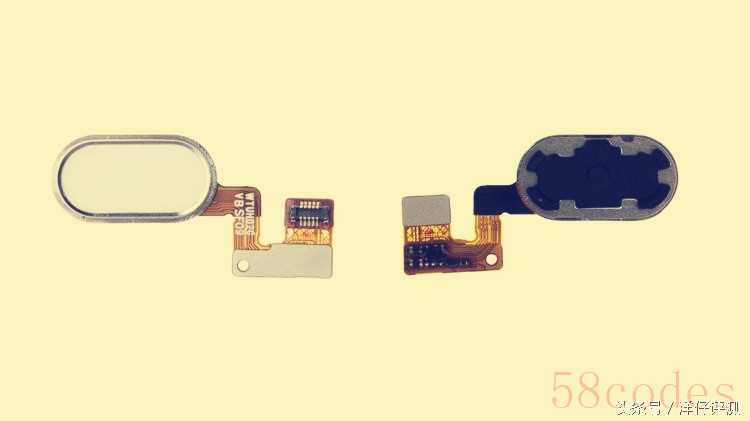

再来看看指纹识别模块，老样子没什么好说的。

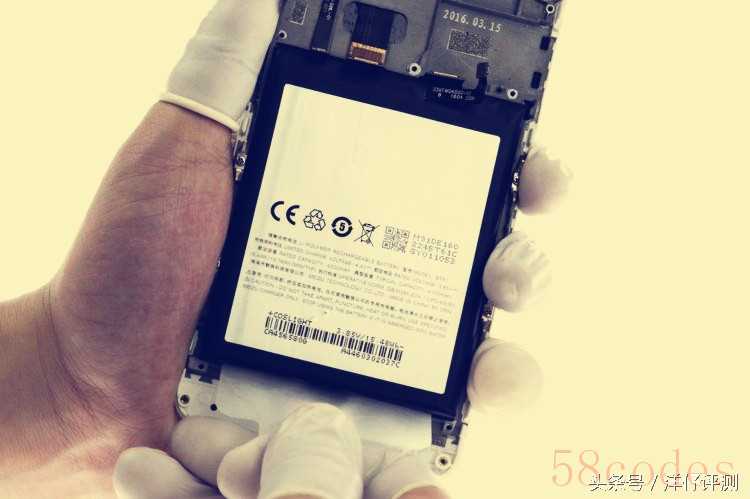

最后来看看电池，电池采用双面胶，而且有拉环，这样电池很容易拆解下来。

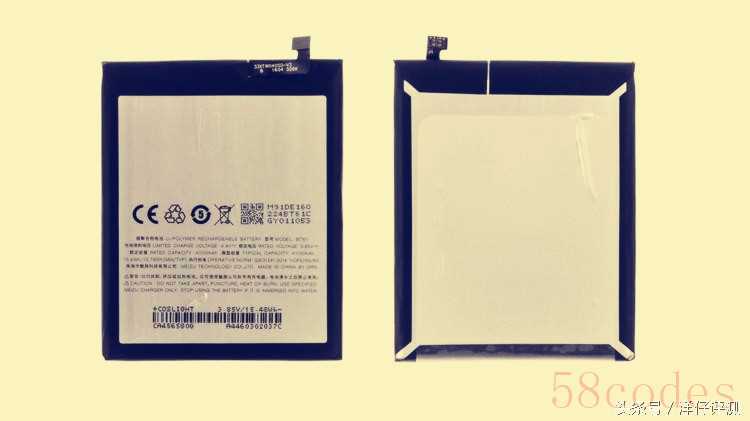

来看下拆下来的电池吧，额定容量：4000mAh

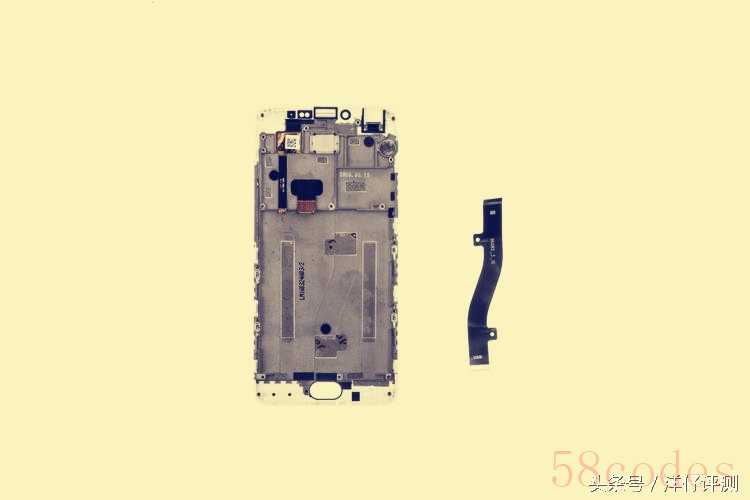

最后再来看看电池线面的小板排线，胶贴式更换很方便

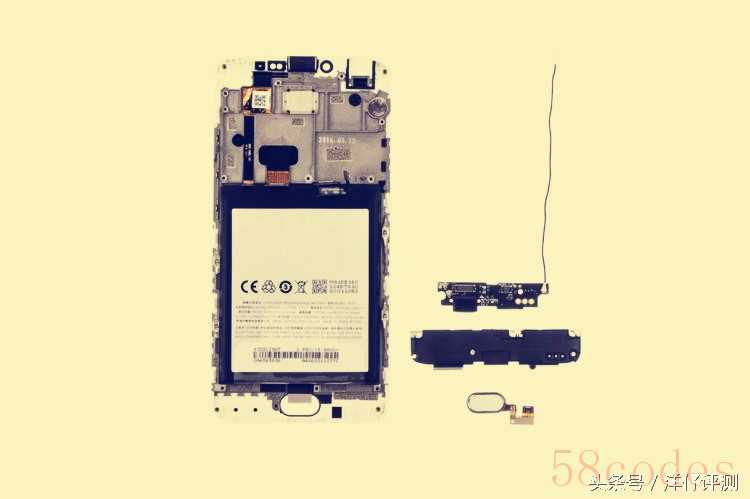

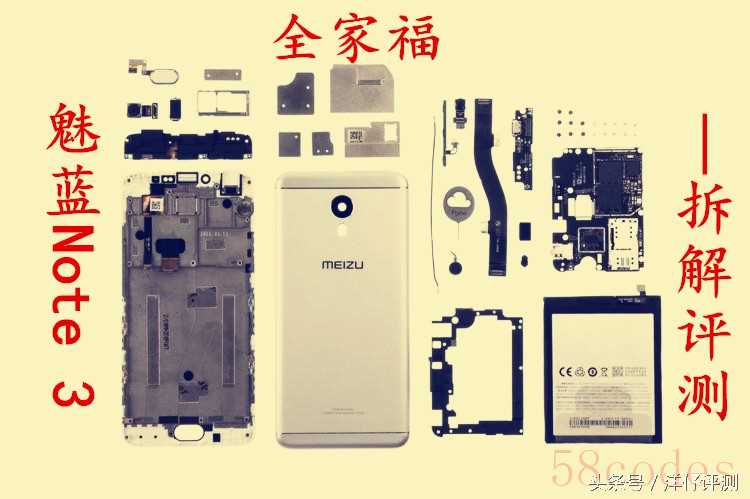

最后老规矩来个全家福

总结

总的来说拆解难度不大，但是从拆解来看以及布局配件个别地方做的不是很完美，但是对于一个千元机器来说已经不错了。和其他品牌机器对比来说这个价位和配置，note3算的上是很不错的。对于那些没钱的学生党来说，魅蓝note3是一个很不多的选择。想要上手体验一番魅蓝note3到底性能如何可以考虑入手一部。
