是的,华为Mate 40系列手机上使用的“自研闪存”确实源自长江存储(YMTC)。
具体来说:
1. "供应商:" 华为Mate 40系列使用的UFS 3.1闪存是由长江存储(YMTC)提供的。
2. "特性:" 这款闪存采用了华为与长江存储合作研发的"HCCS(Huawei Customized Controller Software)",这是华为基于Phison(群联)的控制器技术进行定制开发的版本。这使得长江存储能够提供符合华为要求的性能和功能。
3. "意义:" 这被广泛解读为华为在存储芯片领域取得的重要进展,是其“自研”战略的一部分。虽然存储控制器(NAND Flash Controller)本身可能仍有外部合作(如Phison),但长江存储作为NAND闪存制造方,与华为深度合作,提供了基于其技术并带有华为定制软件的存储解决方案。
4. "产品型号:" 据报道,Mate 40系列使用的长江存储闪存型号可能是 "YMTC K3系列" 的 UFS 3.1 产品。
因此,当提到华为Mate 40系列的“自研闪存”时,指的是华为与长江存储合作,并由长江存储生产、采用了华为定制软件(HCCS)的UFS 3.1闪存。
相关内容:

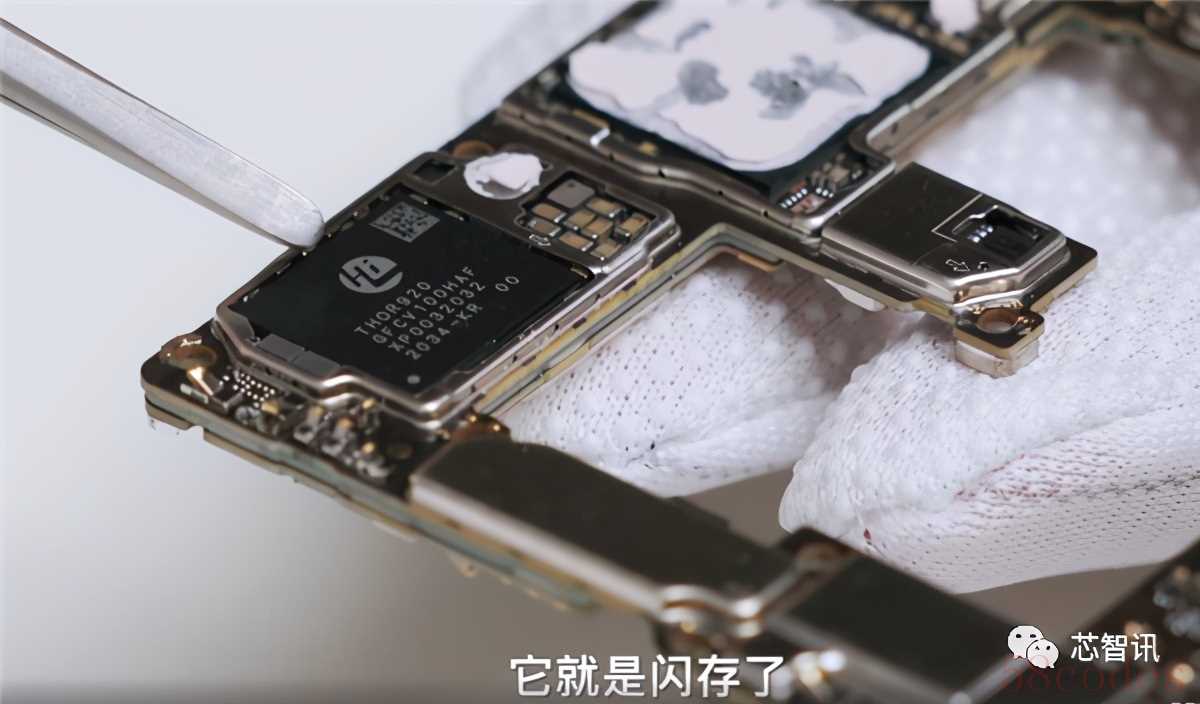

本月初的时候,芯智讯报道了华为Mate40系列疑似采用了华为自研的闪存的消息,由此也引发了一些争论。而现在,最新的消息显示,华为Mate40系列有望采用长江存储的64层3D NAND闪存。

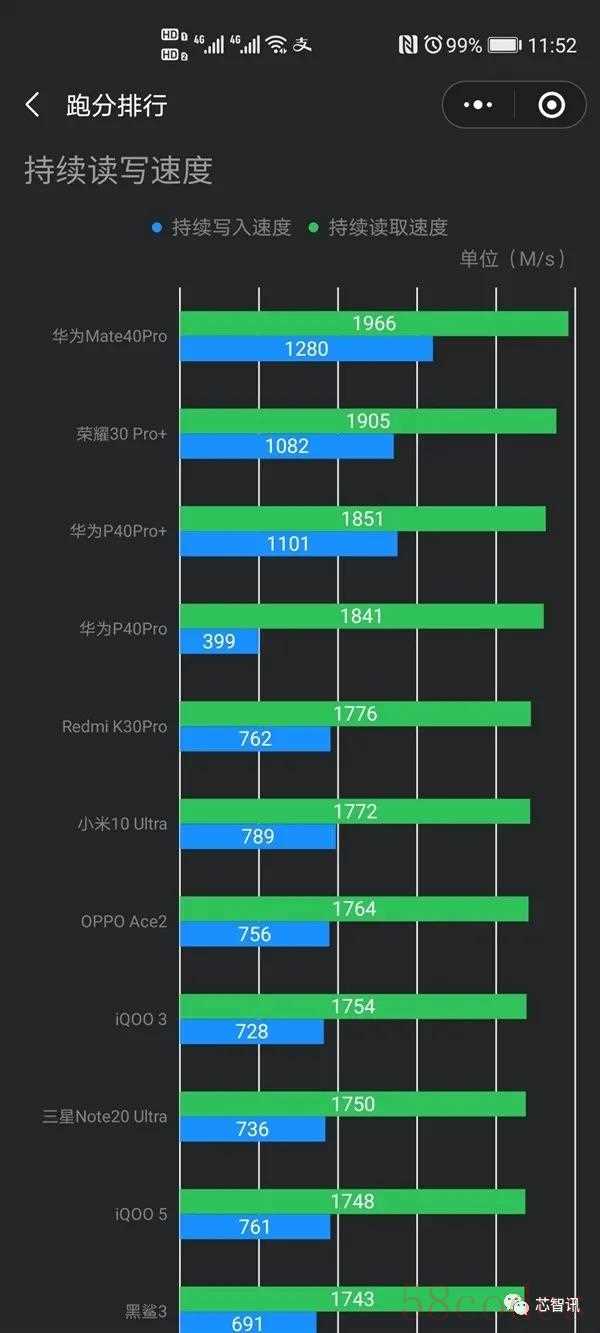

回顾此前的报道,根据网友对于华为Mate40 Pro的闪存性能的实际测试显示,华为Mate40 Pro的持续读取、写入速度分别达到了1966MB/s、1280MB/s,远高于其他旗舰手机。作为对比,采用UFS3.1闪存的小米10至尊版的读写速度分别为1772MB/s、789MB/s;三星Note20 Ultra分别为1750MB/s、736MB/s。从数据对比上来看,华为Mate40 Pro闪存写入提升十分明显,相比竞品的闪存性能,部分增幅甚至超过了70%。


在I/O速度方面,目前NAND闪存主要沿用两种I/O接口标准,分别是Intel/索尼/SK海力士/群联/西数/美光主推的ONFi,去年12月发布的最新ONFi 4.1规范中,I/O接口速度最大1200MT/s(1.2Gbps)。第二种标准是三星/东芝主推的Toggle DDR,I/O速度最高1.4Gbps。不过,大多数NAND供应商仅能供应1.0 Gbps或更低的I/O速度。而长江存储的Xtacking架构成功将I/O接口的速度提升到了3Gbps,实现与DRAM DDR4的I/O速度相当。

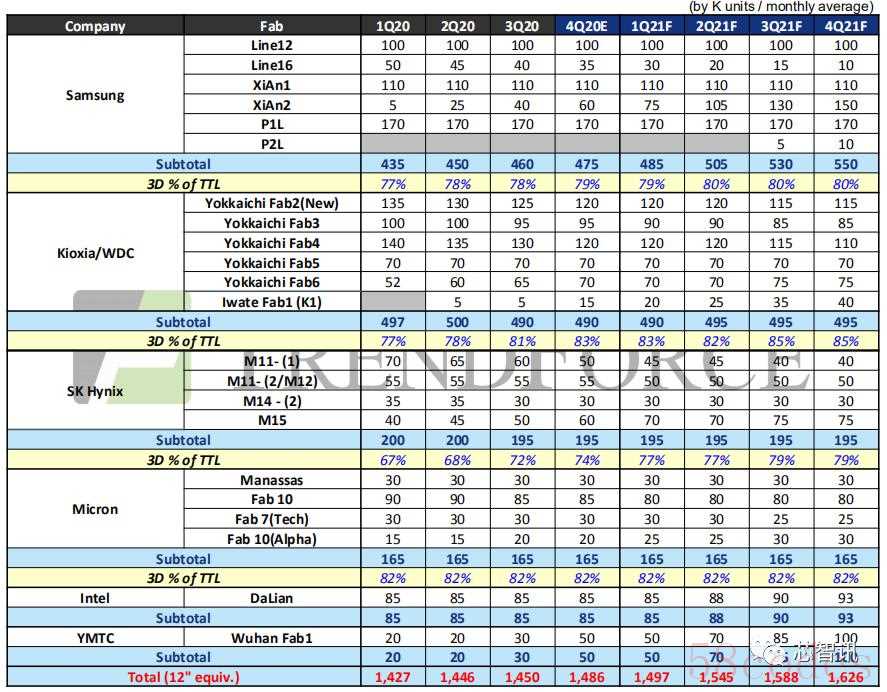

在存储密度方面,传统3D NAND架构中,外围电路约占芯片面积的20~30%,降低了芯片的存储密度。随着3D NAND技术堆叠到128层甚至更高,外围电路可能会占到芯片整体面积的50%以上。Xtacking技术将外围电路置于存储单元之上,从而实现比传统3D NAND更高的存储密度(长江的64层密度仅比竞品96层低10~20%)。今年4月,长江存储宣布其128层QLC 3D NAND 闪存(型号:X2-6070)研发成功,并已在多家控制器厂商SSD等终端存储产品上通过验证。与此同时,长江存储的自研的Xtacking技术也进展到了第二代。另外,在产能方面,根据TrendForce的数据显示,长江存储的目前的投片量已经达到了5万片/月,预计到明年年底将可提高到10万片/月。
