难逢敌手的新甜品 详测首款14nm显卡Radeon RX 480

AMD在GPU领域的老对手NVIDIA新近推出的16nm 帕斯卡架构显卡GTX 1080、GTX 1070，因其性能相比上代同级别产品优秀许多而受到众多玩家广泛关注。但这份关注并未持续太久，因为一款售价更对广大游戏玩家胃口，性能也颇为出色的新甜品出现在了各位面前，将众多网友的目光吸引到了它的身上。而这款更受关注的新甜品显卡，就是采用全新14nm工艺、基于GCN 1.4架构的AMD“北极星”显卡——Radeon RX 480。

能够成功将众多玩家的目光，从竞争对手新近推出的新品上吸引过来，AMD Radeon RX 480必然拥有更为引人瞩目的不俗之处。首当其冲的就是AMD于6月1日在台北正式发布这款显卡时，就为我们带来了一记猛料——即两片Radeon RX 480组建CrossFire就可以媲美GTX 1080，并在某些项目中超越后者，以体现Radeon RX 480这款“甜品”将具备不俗的性能。

其次，AMD现在已经公布了Radeon RX 480的官方价格，其8GB版本1999人民币的售价也相当富有吸引力。毕竟GTX 1080、GTX 1070这两款高端产品的性能显然很强，但其价格并不一定容易为大多数玩家所接受，而属于甜品级别的AMD Radeon RX 480，在价格上显然就更符合大多数玩家的胃口了。

另外，虽然NVIDIA显卡抢先步入1X纳米时代，但AMD显然要更为激进，因为这款显卡搭载的Polaris 10核心所采用的工艺更为先进，为14nm FinFET，这自然就表明随着Radeon RX 480显卡的到来，AMD后发先至，在GPU工艺上超越NVIDIA，领跑整个GPU行业。

正是因为这三点，将于6月29日晚9：00完全解禁的AMD Radeon RX 480，理所应当的成为了当前最受关注的显卡产品。下面，我们就有请由AMD核心AIB伙伴蓝宝石提供的公版Radeon RX 480显卡——蓝宝石RX 480 8G D5，将它的全部内在，滴水不漏地展现给关注这款显卡的网友们，并在此献上各位期盼已久的Radeon RX 480详细评测。

“北极星”Polaris 10核心规格架构解析（一）

到底是先有鸡，还是先有蛋？这个困扰人类无数年的问题的答案也许要在无数年之后才会真正浮出水面，但对于先有GPU还是先有显卡这事，答案似乎早已盖棺定论了（好像很简单的样子）。只有GPU被制造出来，它才会被送到各个显卡制造商手中，变成PC内部对游戏性能有着至关重要影响的显卡，无论是独显还是集显。因此本文的第一部分介绍，将会围绕Radeon RX 480显卡的GPU——Polaris 10展开。

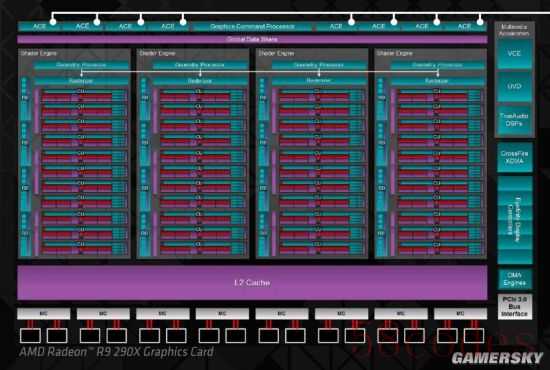

AMD Hawaii GPU逻辑架构图

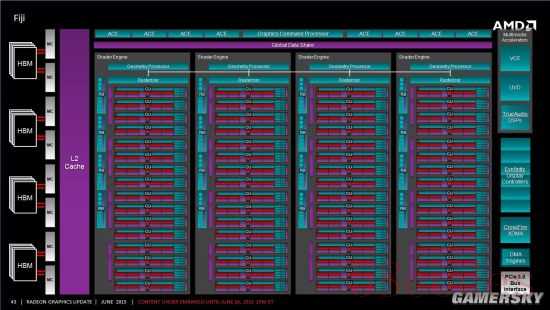

AMD Fiji GPU逻辑架构图

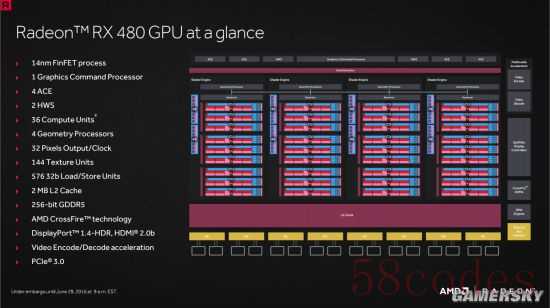

AMD Polaris 10 GPU逻辑架构图

我们先为大家带来的是Radeon RX 480显卡内建Polaris 10核心的GPU逻辑架构图，根据这份逻辑架构图，并与之前的Hawaii GPU、Fiji GPU进行对比。通过上面几张图中的内容，各位似乎会认为AMD Polaris 10 GPU采用的第四代GCN架构，依旧是在保留原有优秀设计的基础上，进行进一步的优化。虽然这么说确实没错，但这一次AMD对Polaris的“改良”力度，要增加许多，无论是它的显示核心、计算引擎、指令调度器、几何处理器、多媒体核心、显示引擎、二级缓存还是显存控制器等等，似乎都是“焕然一新”的。

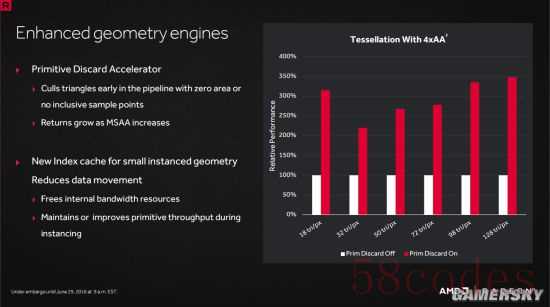

首先，AMD Polaris 10 GPU的几何引擎性能得到了一定程度的提升，其内置的原语丢弃加速器(Primitive Discard Accelerator)将在初始建模之前，会筛选出根据3D图像的距离逻辑，省略掉较远处物体建模的曲面细分指令，因为距离远，所以那部分建模是无用的，视觉上是看不到的，但是一样会消耗性能。因此它会放弃这一部分，不进行曲面细分，从而提升几何引擎的效率。而新建索引缓存则可为更小的几何实例服务，以便减少数据移动，释放内部带宽资源，并提高原始吞吐量。

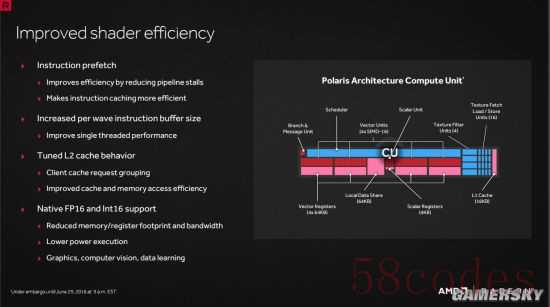

其次，AMD Polaris 10 GPU的Shader效率，在经过AMD方面的优化之后，通过减少流水线停顿、增加指令缓冲区容量、提高单线程、调整L2缓存等多项措施，使得每一组CU的性能提升15%（RX 480对比R9 290）。

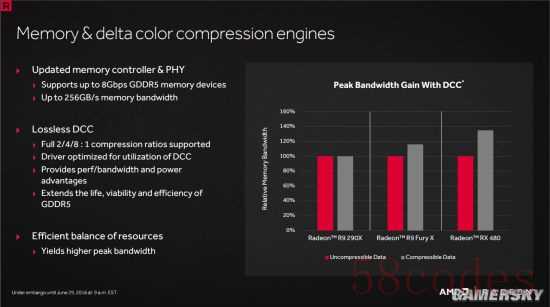

AMD Polaris 10 GPU的显存控制器也得到了更新，使得搭载该GPU的Radeon RX 480显卡的显存频率相比之前同样采用GDDR5显存的产品有着明显提升，达到了8000MHz，而其8个32bit显存控制器，让它拥有256bit的显存带宽。而显存压缩技术的加入，通过算法优化，让很多重复的材质和信息可以被压缩存储，提高存储空间利用率，增加数据传输速度。因为图像是由不同颜色构成的，颜色相似度越高的像素，它就能以更高的比率压缩，最多可以达到1：8。

“北极星”Polaris 10核心规格架构解析（二）

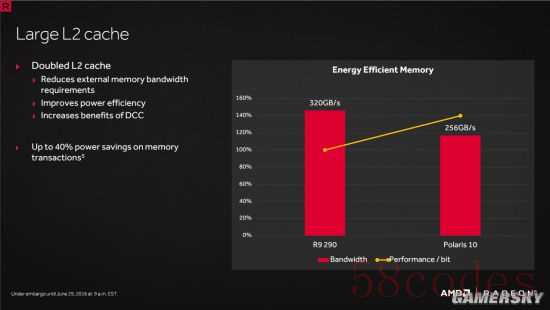

而更大的L2缓存，则让AMD Polaris 10 GPU对带宽的要求有着一定程度的降低，降低显存的耗电量，进而提升其能耗比，并为AMD Polaris 10 GPU的显存压缩带来一定好处，在不改变显存位宽和频率的前提下，有效提升显存带宽。

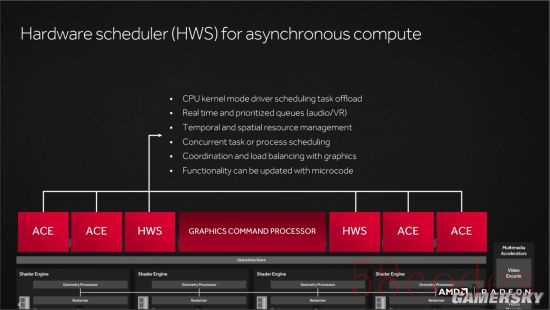

接下来要进行说明的，是AMD Polaris 10 GPU逻辑架构图中多出来的HWS（硬件寄存器）单元，它是AMD为了2016年爆发的前沿科技——VR虚拟现实而设立的模块，意在针对VR虚拟现实的音频、视频与实时任务进行优化，提高硬件资源的利用率。

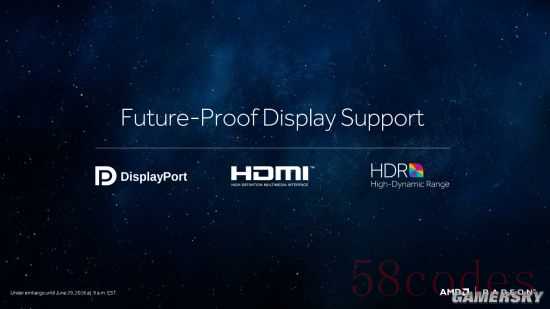

最后，AMD Polaris 10 GPU的显示引擎将正式支持HDMI 2.0a、DisplayPort 1.3两大最新输出标准，同样为4K体验打好了基础。而早在Hawaii GPU中就已经出现了的Crossfire XDMA也得以继续沿用，出现在了Polaris 10 GPU内部，因此，各位玩家在使用Radeon RX 480显卡组建多卡平台时，将继续体验“无桥交火”这个在R9 290X身上被称为“黑科技”的功能。

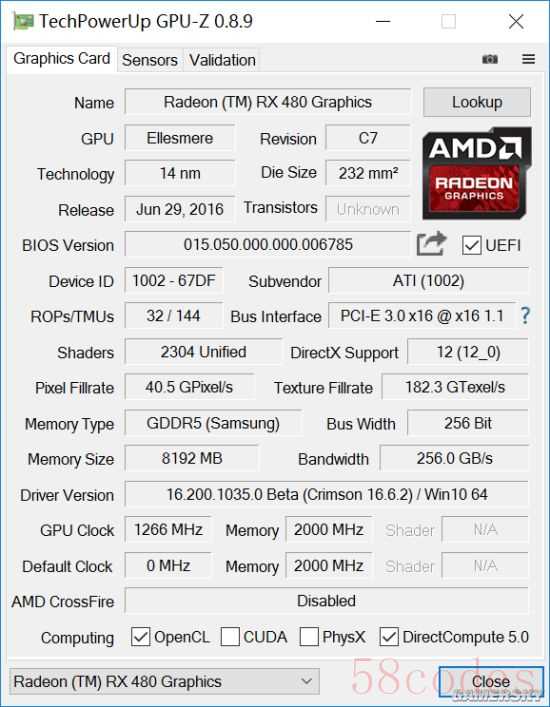

除去架构细节上的优化之外，我们还可以了解到由于Polaris 10是面向甜点级别的GPU，在规格上自然无法与Hawaii、Fiji这两款曾经的旗舰级GPU相媲美，但36组CU（2304个流处理器）对应4组着色器引擎的规格，依旧保证这款产品拥有不错的规格。另外，由于AMD Polaris 10 GPU的显存配备回归GDDR5，其布局似乎“回到从前”了，由1个32bit显存控制器，对应1枚容量1GB GDDR5显存颗粒，组成了256bit（8个显存控制器）、8GB GDDR5（8枚显存）的显存规格。再加上Radeon RX 480的GPU-Z截图，我们还可了解到它的GPU频率被设定为1120/1266MHz，显存频率设定为2000MHz。

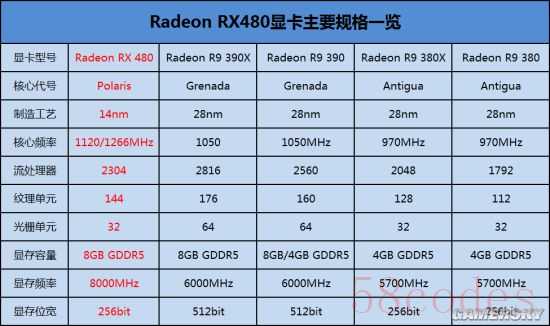

上图为RX 480与R9 390X、R9 390、R9 380X和R9 380的规格对比图，供各位进行参考。

虽然AMD Polaris 10 GPU的架构依旧是在原有的GCN架构上进行优化改良而来，并非全新GPu架构，但这颗GPU的制作工艺，却与Hawaii、Fiji有着明显的进步，也就是直接从28nm升级至14nm，相比老对手NVIDIA更为激进。由于AMD Polaris 10 GPU的制作工艺变得更为先进，而这自然就让搭载它的Radeon RX 480显卡，在很多方面都获得了提升。

首先，由于14nm FinFET工艺的应用，Radeon RX 480所搭载的Polaris 10 GPU的核心在保证拥有甜品级性能的同时，显著降低GPU的耗电量，从而大幅提升其整体能耗比。按照AMD方面的说法，AMD“北极星”（Polaris）GPU的能耗比相对于AMD Radeon R9 270X，有着2.8倍的提升。

与此同时，Polaris 10 GPU核心因采用了14nm Fin FET工艺，其GPU核心面积也得以显著缩小。根据GPU-Z的检测结果，Polaris 10 GPU的核心面积为232mm²，相比同级别的老产品——Radeon R9 380X的GPU核心面积（366mm²），要小上许多，使其大小看起来就像一颗入门级的GPU新品。

改写VR入门级配置的Radeon RX 480

VR虚拟显示技术在2016年的爆发让相关游戏设备如同雨后春笋般涌现出来，它们所能够提供的沉浸式游戏体验，引发了无数游戏玩家的兴趣。但VR设备对于硬件性能，尤其是图形性能的严苛要求，让很多玩家感到自己已经被VR虚拟现实这一前沿科技拒之门外，因为大多数玩家使用的甜品级显卡，并不能满足VR虚拟现实技术对性能的要求。

但随着显卡性能的突飞猛进，正在让各位踏入VR虚拟现实游戏世界的门槛，逐级降低。伴随着AMD Radeon RX 480显卡的到来，想要踏足虚拟现实游戏世界的玩家们，终于可以用一款甜品级的游戏显卡，畅玩各种VR虚拟现实游戏了。

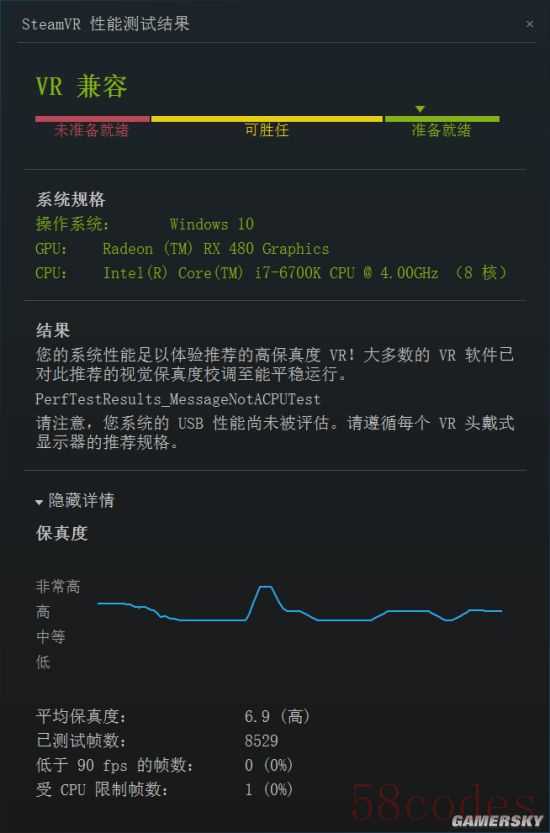

就在STEAM平台推出的STEAMVR性能测试这一检测PC性能是否达到VR虚拟现实设备需求的软件测试项目中，AMD Radeon这款新一代甜品A卡，最终评分可以达到6.8分，已经达到了VR Ready的要求。让各位无需话费大笔资金购买4000甚至5000元的高端显卡，使用RX 480，即可流畅运行绝大多数VR应用！

Radeon RX 480能够成为一款VR RAEDY的显卡产品，其Polaris 10 GPU内部搭载的HWS（硬件寄存器）单元针对VR虚拟现实进行的优化自然功不可没。与此同时，AMD的LiquidVR 技术也立下了汗马功劳。

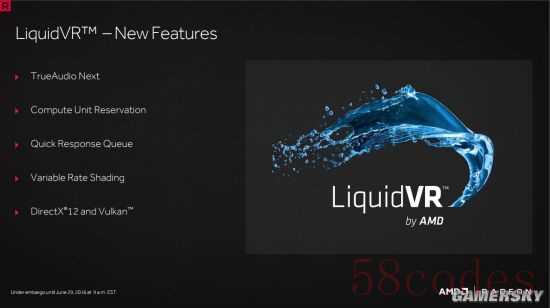

AMD LiquidVR技术主要是通过提升舒适性、兼容性并带来精彩内容，为开发者和用户提供了更加优秀的虚拟现实解决方案。其中在舒适性方面，LiquidVR可以通过最新数据抓取(Latest data latch)、异步着色引擎(Asynchronous shaders)、协同多GPU(Affinity Multi-GPU)等功能，在让用户获得更低的延迟、更流畅的画面、以及更加逼真的存在感和代入感。在兼容性方面，LiquidVR可以通过直连显示器(Direct-to-Display)功能让画面直接输出，虚拟现实头盔即插即用。而在内容方面，LiquidVR让游戏反馈更加迅捷、画面帧速率更高，虚拟照进现实，为用户带来更加流畅、震撼、更加身临其境的娱乐体验。

AMD Raeon RX 480显卡拆解（一）

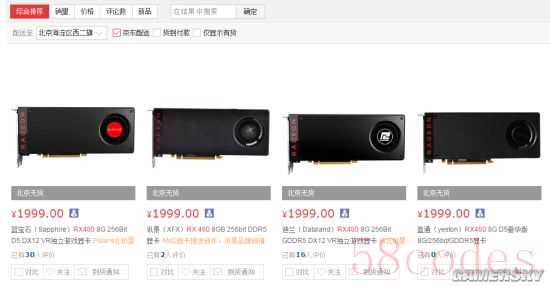

对于AMD Raeon RX 480显卡的外形，对于各位来说早就不是什么秘密了，因为这款显卡已经在京东商城中，预售一阵子了。

注意：本文拆解环节使用的是蓝宝石公版Radeon RX 480。

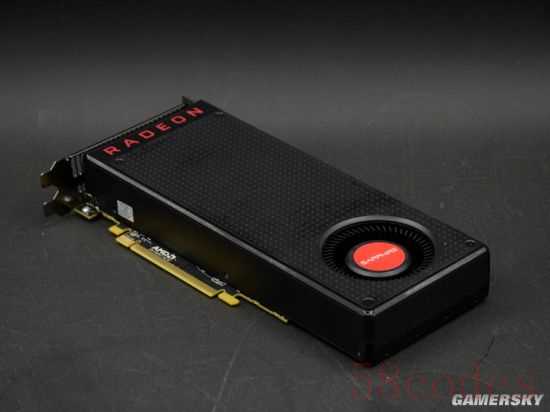

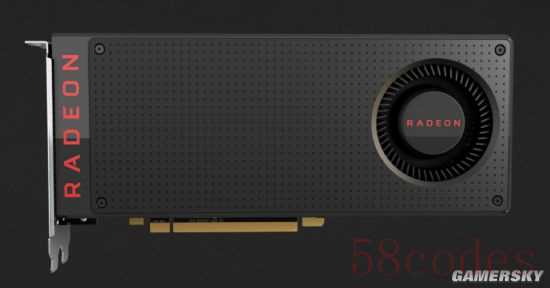

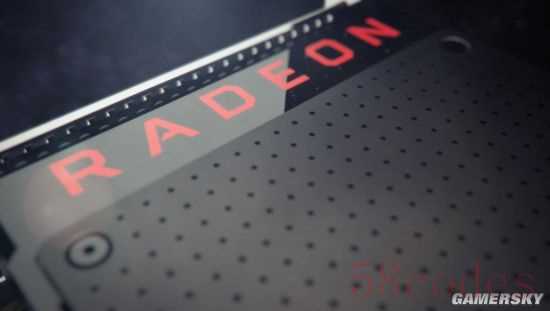

相对于NVIDIA家华丽的“泰坦皮”， Radeon RX 480在外观上保留了AMD一贯的简洁、朴素的设计风格，同时也并未提供现在非常流行的“信仰灯”等能够让它变得更加酷炫的设计。

转到Radeon RX 480显卡的背面，我们可以看到它并未配备同样属于“潮品”的背板，而且显卡的PCB并不长，比导风罩要短上一截。

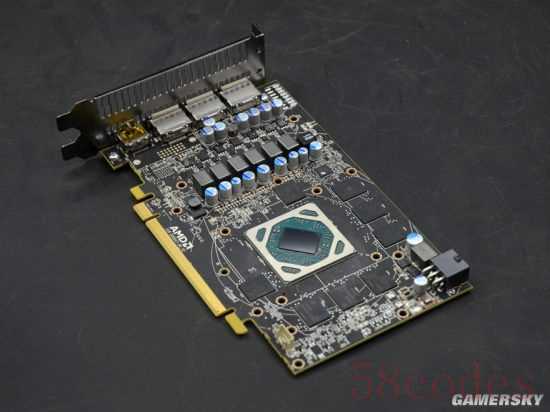

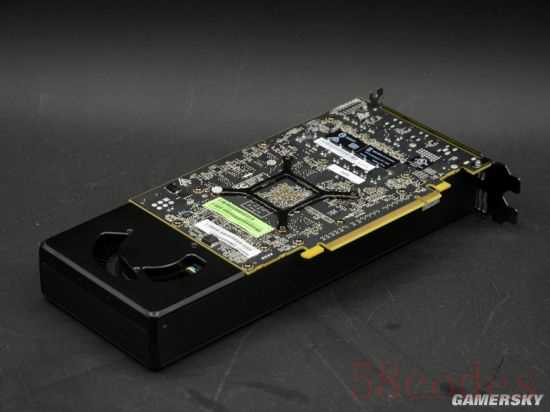

将Radeon RX 480显卡的散热器拆下来之后，我们可以看到它的PCB相当“短小”，目测没比之前的R9 Nano长多少。

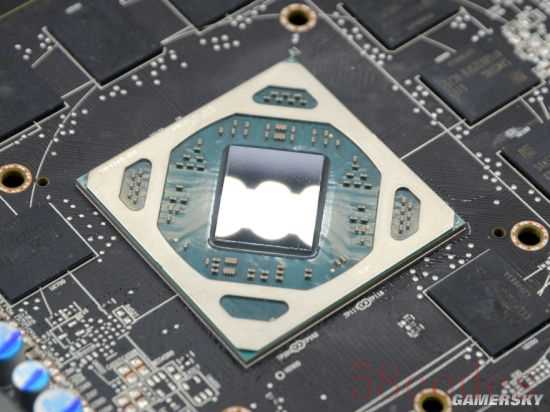

AMD Radeon RX 480显卡搭载了一颗采用14nm FinFET工艺的Polaris 10 GPU，拥有2304个流处理器、144个纹理单元、32个光栅单元，默认频率设定为1120/1266MHz。

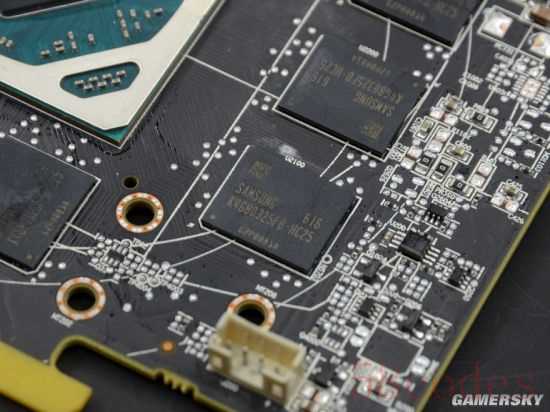

显存方面，AMD Radeon RX 480显卡一共配有8枚单颗容量1GB的GDDR5显存颗粒，组成了8GB GDDR5 256bit的显存规格，至于其显存频率为2000MHz，等效显存频率8000MHz。

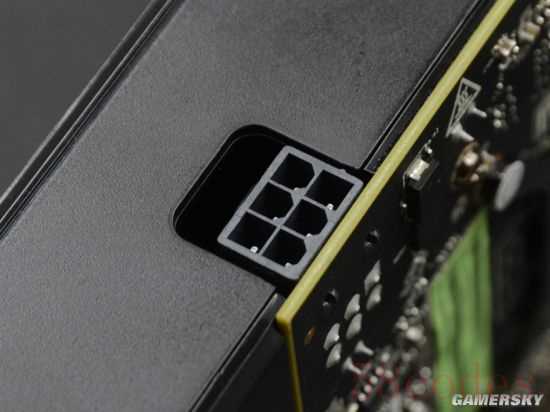

AMD Radeon RX 480显卡配有一个单6Pin辅助供电接口。

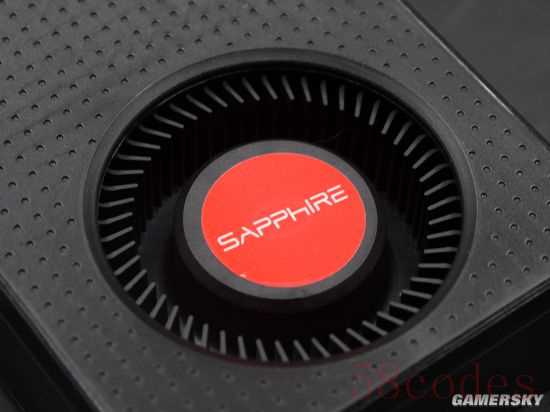

散热方面，AMD Radeon RX 480显卡延续了A卡近些年来的传统，为其配备了一款采用离心风扇的OTES散热系统，该散热器的优点就是比较适合用来组建多显卡平台，而且即便散热风扇未正对GPU核心，也可以提供不错的散热能力。

虽然会有不少人对AMD Radeon RX 480显卡散热器比PCB长一截而感到别扭，但AMD这么做显然是有他的道理的，那就是在长处来的部分开个通风口，有利于增加风扇运行时的进风量，更好地为GPU提供散热帮助。

最后是视频接口方面，AMD Radeon RX 480显卡配备了3个DisplayPort接口与1个HDMI接口，并未提供现在依旧很常用的DVI接口，这自然会对部分使用老款显示器的用户造成一定困扰，但对于大多数新显示器而言并不会造成什么影响，因为它们一般都会提供DP线。

测试平台与测试内容简介

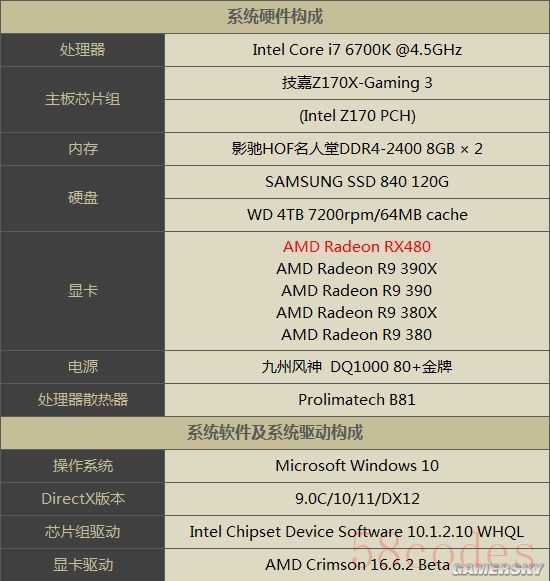

为了将AMD Radeon RX 480显卡的游戏性能滴水不漏地展现给各位读者，本次测试中我们使用超频到4.5GHz的Intel Core i7-6700K，搭配高端游戏主板技嘉Z170X-GAMING 7、频率达到DDR4-2400MHz的16GB（8GB × 2）DDR4内存，组建了一套高端测试平台，平台的具体配置如下：

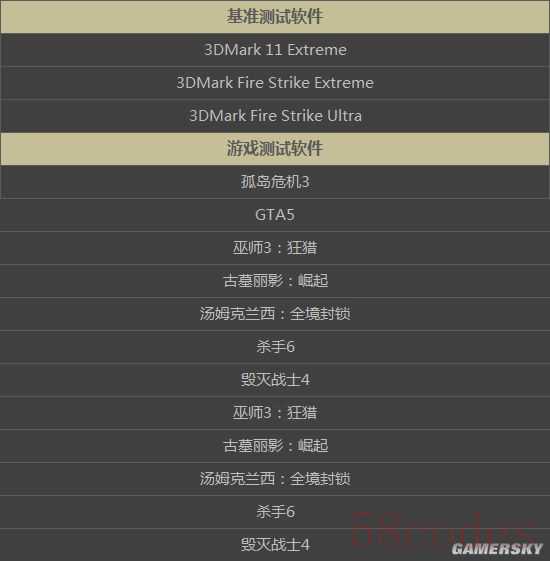

测试内容方面，除了3DMakr 11与最新版3DMark这两款各位耳熟能详的跑分测试之外，我们还选择了七款具有代表性的游戏大作来展示AMD Radeon RX 480显卡的性能，同时加入了R9 380、R9 380X、R9 390、R9 390X这四款显卡的成绩作对比参考。测试分为1080P、2K两种分辨率，游戏画质设为最高，抗锯齿视情况开启。

另外，考察AMD Radeon RX 480显卡显卡的超频潜力也是本次测试中必不可少的一部分，我们将通过超频软件，对这款显卡进行适当的超频，并将它在超频之后的跑分能力展现给各位。

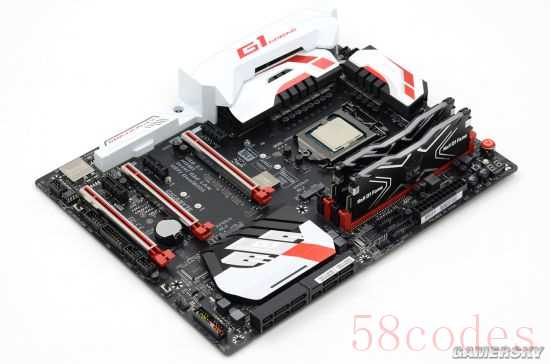

Z170X-Gaming 7是技嘉旗下主攻高端游戏市场与电竞领域的高端游戏主板，不仅在做工用料方面延续了技嘉一贯的高水准，拥有“超耐久”系列的出色稳定性，还针对网卡、音频方面进行了优化，配备了颜值极高的整流装甲、强化显卡插槽，BIOS功能相当全面全面，支持CPU超频效果也十分理想，并且支持SLI功能，可以说是高端游戏玩家的首选高端游戏主板之一。

首先进入的就是各位非常喜闻乐见的基准性能测试，也就是跑分测试环节，来看一看Radeon RX 480在3DMark 11和最新版3DMark测试中的跑分结果是否令大家感到满意。

在经过两代三作的《孤岛危机》系列，《孤岛危机3》欲将实现1代与2代的完美结合，自由的沙盒模式+可垂直作战的大都市环境。同时3代的都市并非只有生硬的高楼建筑，而是要创造出一个真真正正的有丛林，沼泽，草地，峡谷等各种丰富元素的都市雨林。在《孤岛危机3》中，我们还会遇到新的Ceph敌人与全新武器，如早前登场的机械弓。

《巫师3：狂猎》将是三部曲系列的最后一作，故事将有宏大的最后结局，但并非《巫师》系列的最终作。本作采用最新的REDengine3引擎制作，玩家可以在无缝的世界里任意探索，采用非线性剧情的设定，整体规模是前作的30倍。再加上真实的角色设定，迷人的故事以及一个无需载入过程的玩家可以自由自在畅游的开放环境，我们将会把游戏体验带到一个新的高度，给玩家更加真实的体验与完完全全的代入感。

《巫师3》的游戏结局大致上可划分成三条主线，玩家在游戏关键节点的选择将会把这三条主线划分成了36种不同的结局。不过，别以为这样就完了。Michal Platkow-Gilewski表示，事实上《巫师3》拥有变幻莫测的游戏过程，玩家在游戏中的一举一动都会对游戏的走向产生细小的影响，而所有这些影响最终都会通过不同的游戏结局体现出来。

《古墓丽影：崛起》将沿用系列成功的模式和游戏特色。游戏中的动作场景会更加的经典。游戏中会包括世界上的多个地点，游戏中可探寻的场所将比前作大三倍，将充满优美和危险的场景。

《全境封锁》是一款射击类游戏，本作根据著名军事小说家汤姆克兰西的同名小说改编，讲述美国遭遇一场超规模的生化瘟疫侵袭，瘫痪了社会，全面瓦解了医疗、物流、能源等职能部门，整个国家陷入人人自危的状态。

玩家所扮演的精英执法人员，来自特别行动部“The Division”专门负责疏导难民，打击犯罪，在稳定危局恢复秩序的同时还步步进逼幕后真相，执法组不依赖外部条件独立运作，其持续作战能力完全仰仗就地补给。

《杀手6》是一款Io Interactive制作、Square Enix发行的动作冒险游戏。在本作中，主角要进行的任务地点包括了广州，香港，维也纳等地，我们熟悉的老牌杀手47，要在ICA的帮助下展开全球范围的猎杀行动。

该作依旧包含了系列核心元素，玩家可以使用众多道具在全球各种奢华，奇异的地方完成暗杀任务，除了借助新引擎营造超逼真的细节，该作还将是一款开放世界，非线性的游戏，随意存档的沙盒玩法。另外，契约模式正式回归，玩家可以打造独特的挑战，与其他玩家分享，同时取消主角的魔法口袋，力图打造更真实的杀手世界。

Raeon RX 480 DX12游戏性能实测

由于DX12游戏已经逐步走进我们的日常生活中，所以Radeon RX 480在DX12游戏下的表现，同样是必须要进行考察的，为此我们选择了《奇点灰烬》、《古墓丽影：崛起》与《杀手6》这三款支持DX12的游戏，来进行测试。

Radeon RX 480 DX12游戏性能实测展示：

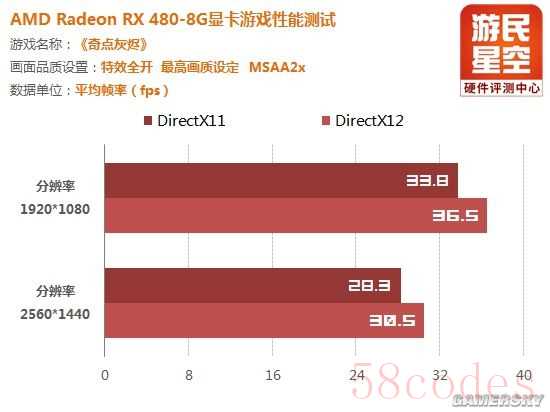

需要注意的是，由于我们在测试“奇点灰烬”时，发现一件特别怪异的事情，就是该游戏会针对不同的A卡来调整画质设定，无论我们怎么修改，保存设定并退出之后依旧无效，所以我们只测试了画质选项固定的Radeon RX 480显卡。根据我们测试得出的结果，在DX12之下，Radeon RX 480跑出的平均帧数，要比DX11下略高了一些，提升幅度大概在8%左右。

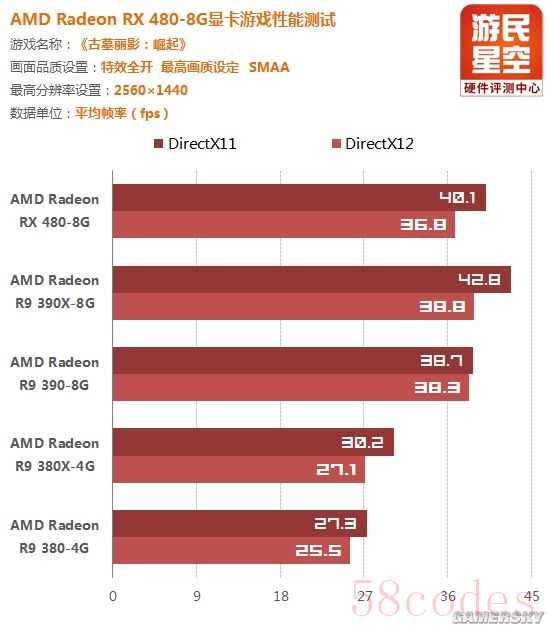

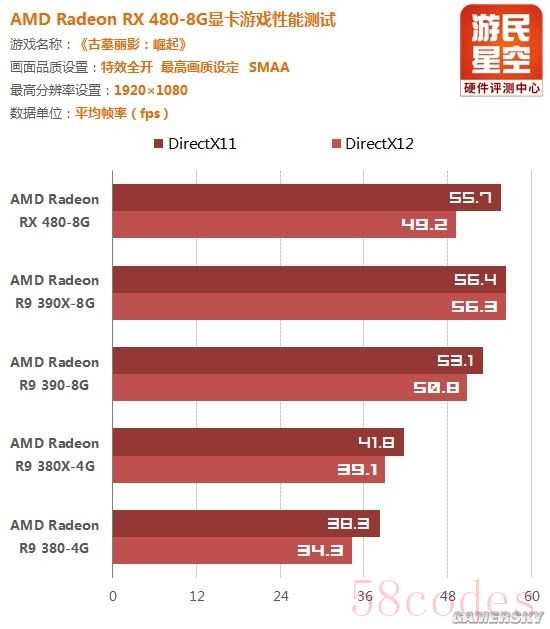

而《古墓丽影：崛起》在DX12下的测试结果显然有些怪异，因为参测所有A卡在DX12下的表现，均不如它们在DX11下跑测试得出的结果。

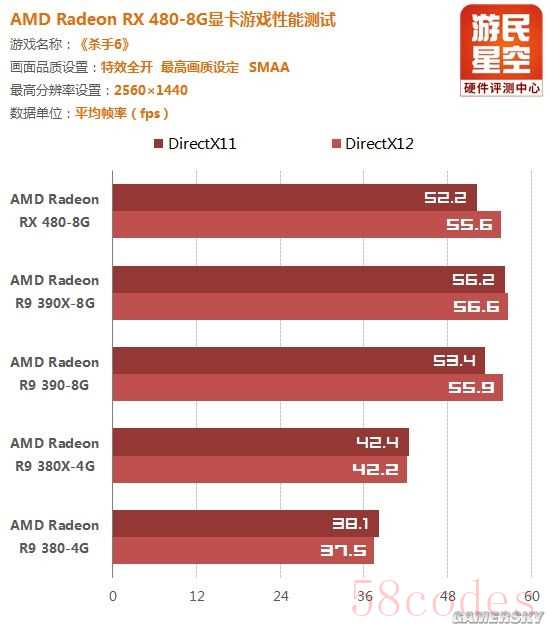

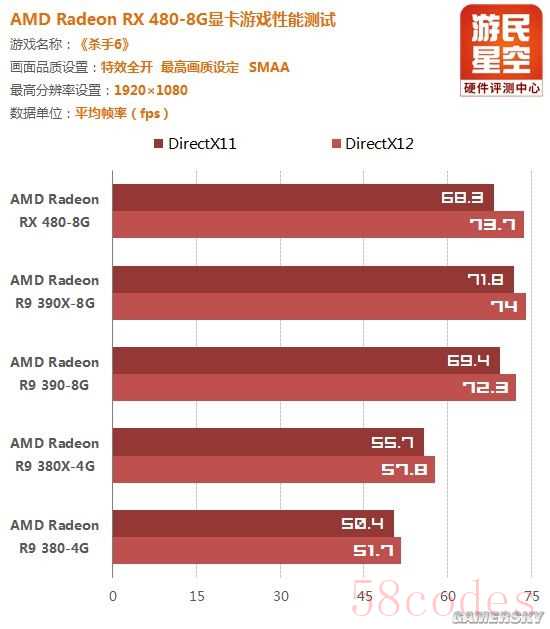

而参测显卡在《杀手6》这款DX12游戏中跑出的帧数，相对于DX11下同样有所提升，其中Radeon RX 480的提升幅度相对要显著一些，大概有6%左右，而剩下几款A卡在DX12下的的提升幅度似乎并不如RX 480。

总得来讲，在经过测试的几项DX12游戏中，Radeon RX 480的表现均属正常，尽管在《古墓丽影：崛起》中的表现略显奇怪，但与几款对比显卡之间的胜负差距，则并没有什么异常。另外，鉴于参测几款A卡在另外两款游戏的DX12模式下，性能有所提升这一状况，各位还是可以期待AMD在未来对DX12支持更好的游戏中，提供更好的性能表现的。

超频能力如何？Raeon RX 480 实战超频

除去Radeon RX 480在在默频状态下的性能表现之外，各位似乎也很愿意了解这款显卡在超频方面的潜力，因此下面我们就来进入本文显卡超频测试环节，来了解一下Radeon RX 480在超频之后的表现。

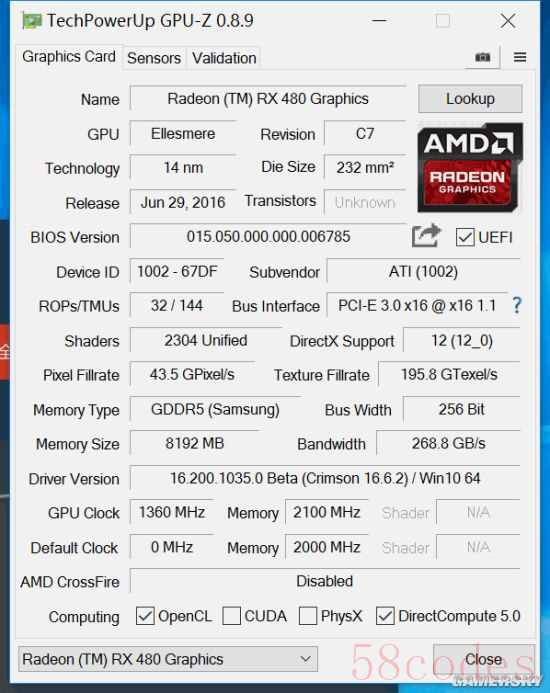

通过简单的尝试之后，我们将AMD Radeon RX 480显卡的GPU频率稳定在了1360GHz，显存频率超频到了8400MHz，并顺利的通过了3DMark Fire Strike Extreme与3DMark Fire Strike Ultra这两项基准测试。

Radeon RX 480超频实战3DMark：

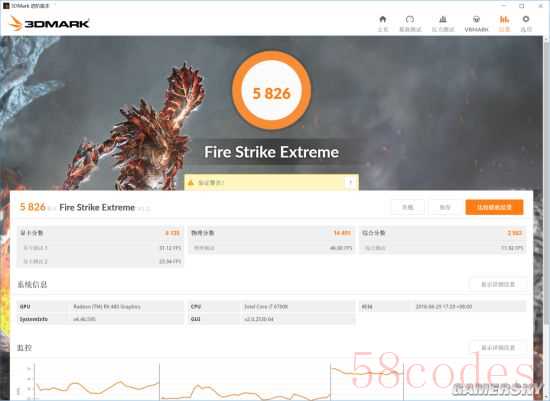

3DMark Fire Strike Extreme跑分为5826

3DMark Fire Strike Ultra跑分为3028

相对于默频状态下的跑分成绩，超频至1360/8400MHz的Radeon RX 480显卡的3DMark跑分有着明显的提升，其中3DMark Fire Strike Extreme选项得分——5826分比默频下的5443分提升了进400分，而3DMark Fire Strike Ultra得分——3028，要比默认频率的2854高了270多分，综合一下大概有8%左右的性能提升。假设如果我们把手头的公版换成用料更好、供电更强、散热更出色的RX 480，其超频后的跑分结果，应该还会有一定程度的提升。

Radeon RX 480功耗/散热测试

考察完AMD Radeon RX 480显卡的性能表现之后，接下来我们就该步入本文的下一个测试环节——显卡待机/拷机功耗与待机/拷机温度测试，来看一看这款采用更先进的14nm FinFET工艺的显卡产品，在这两项测试中能否有出色的表现。

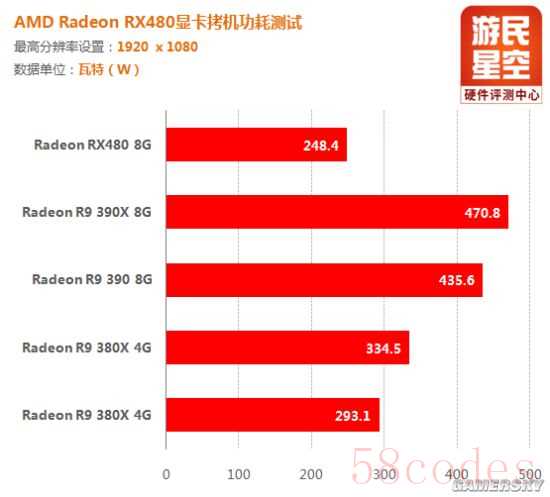

首先是AMD Radeon RX 480的功耗测试结果，我们可以看到凭借更先进的14nm工艺，Radeon RX 480显卡在耗电方面的表现确实让人感觉眼前一亮，在使用Furmark拷机的状态下，搭载它的平台满载功耗248.4W，相比上一代的AMD甜品显卡R9 380、R9 380X要低上不少，更加节能。因此再结合之前游戏测试中Radeon RX 480要优于R9 380、R9 380X，与R9 390不相上下的性能表现来看，它的能耗比显然要比上代A卡要出色许多。

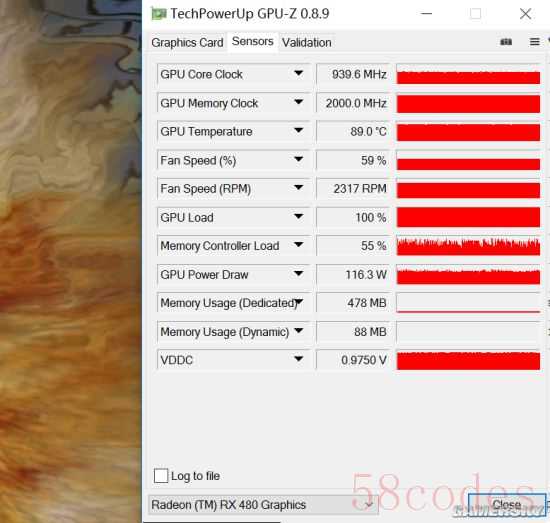

Radeon RX 480拷机满载温度为89℃

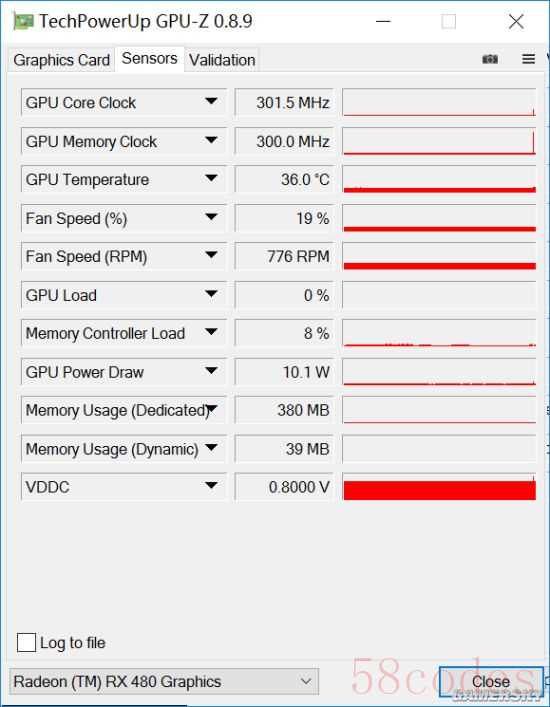

Radeon RX 480拷机满载温度为36℃

不过，在散热测试中，由于Radeon RX 480公版的散热器规格并不出色，所以它的拷机温度似乎略偏高一些，达到了89℃，这显然会让对显卡运行温度比较敏感的玩家心中产生一丝不悦。不过考虑到各家将为自家的非公版Radeon RX 480配备性能更好的散热器，它们的散热表现自然会变得更容易让大家所接受。

新甜品Radeon RX 480让AMD占得先机

一款甜品显卡是否真的够“甜”，需要很多方面来进行证明。首当其冲的，就是它的价格能否击中玩家心中的“甜蜜点”。其次，它的性能，需要达到甜品级显卡应有的水平——即能在主流分辨率1920 x 1080下，提供高画质流畅运行全部大作的性能。另外，一款甜品显卡还需要具备足够多的优点，来吸引玩家前来品尝这美味的“甜点”。

而AMD新推出的Radeon RX 480，恰好符合一款“甜品”显卡应有的全部特点。首先，它的价格确实可以击中大多数玩家的甜蜜点，因为1999元的价格与它可与R9 390不相上下的性能结合在一起，确实让它成为了目前在2000元内难逢敌手的产品，要知道跟它性能不相上下的R9 390 4G至少要卖到2099元，而比它便宜个200、300块钱的显卡在性能上确实要差不少。

更重要的是，由于这次AMD提供的是测试版驱动，所以Radeon RX 480的性能似乎还有一定的上升空间，毕竟熟知AMD显卡的玩家应该能够了解，经过几个版本的驱动升级后，RX 480的性能也许会比现在更好，甚至一举超越R9 390X，也是很有可能的。什么？你说买个价格跟RX 480差不多的2手XXX显卡性能秒飞RX 480？那同样花辣么多钱，你是愿意娶个一手媳妇，还是二手媳妇呢?

至于特色上，AMD Radeon RX 480身上有许多的优点吸引你的目光。首先它是首款采用14nm FinFET工艺的显卡，既可以提供出色的性能，也拥有优秀的功耗控制表现，让您可以更充分的压缩整机花费的预算。而它是一款可以满足VR虚拟现实设备对图形性能需求的VR Ready的显卡，是帮助各位踏入虚拟世界的好帮手。另外，AMD在原有GCN架构进行大力优化所展示出来的诚意，同样值得我们所肯定，进而掏钱支持正在努力“翻身”的AMD。

Radeon RX 480公版的散热表现并不尽如人意

当然了，如果各位真的要买Radeon RX 480，想要安安稳稳用来玩游戏而不是买了跑完分装个X然后找理由退货的话，那么笔者在此建议各位还是等一等，等各家的非公版RX 480上市之后，再考虑购买，因为公版Radeon RX 480的散热表现确实差强人意。

Radeon RX 480的到来确实让AMD在最受游戏玩家关注的甜品级显卡市场上占得了先机，但Radeon RX 480能否站稳脚跟，还需要经受住战火的洗礼，因为AMD的老对手NVIDIA已经准备好用来狙击Radeon RX 480的武器——GeForce GTX 1060，而且它很快就会来到对A、N两家来说都极为重要的甜品显卡市场，与Radeon RX 480一决雌雄。到时谁会成为甜品显卡市场中最耀眼的明星呢？让我们拭目以待吧。
