​​实测教程 | 手把手教你用无人机玩转高精度正射影像与三维建模！​

外业飞行结束，满载而归的照片如何快速变成精准的正射影像图和三维模型？掌握像控点刺点技巧，活用软件高效处理，分分钟解锁专业级测绘成果！本篇实测教程，从数据准备到成果导出，一步步带你跑通数据处理全流程，无人机测绘小白也能轻松上手！

一、 兵马未动，粮草先行：数据准备是基石

工欲善其事，必先利其器。处理流程的第一步，就是确保你的“原材料”准备妥当：

1. 核心素材：
2. 你需要的，就是无人机航拍得到的原始正射照片和野外实测的像控点坐标文件。确保照片完整无损，像控点文件格式正确（如TXT, CSV）。

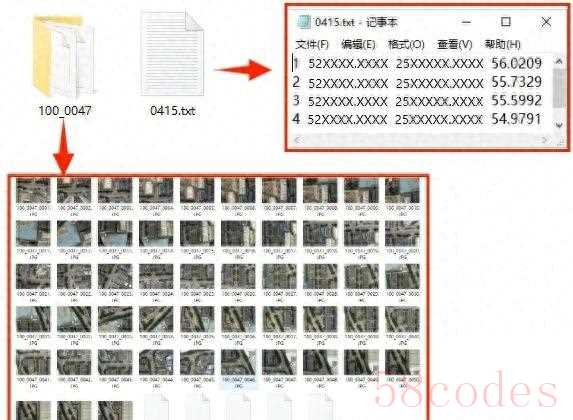

(图：清晰的原始照片与像控点文件是处理成功的起点)

二、 开疆拓土：创建你的处理项目

准备好数据，我们就可以在专业软件（如ContextCapture, Pix4Dmapper, Metashape等）中搭建“工作台”了：

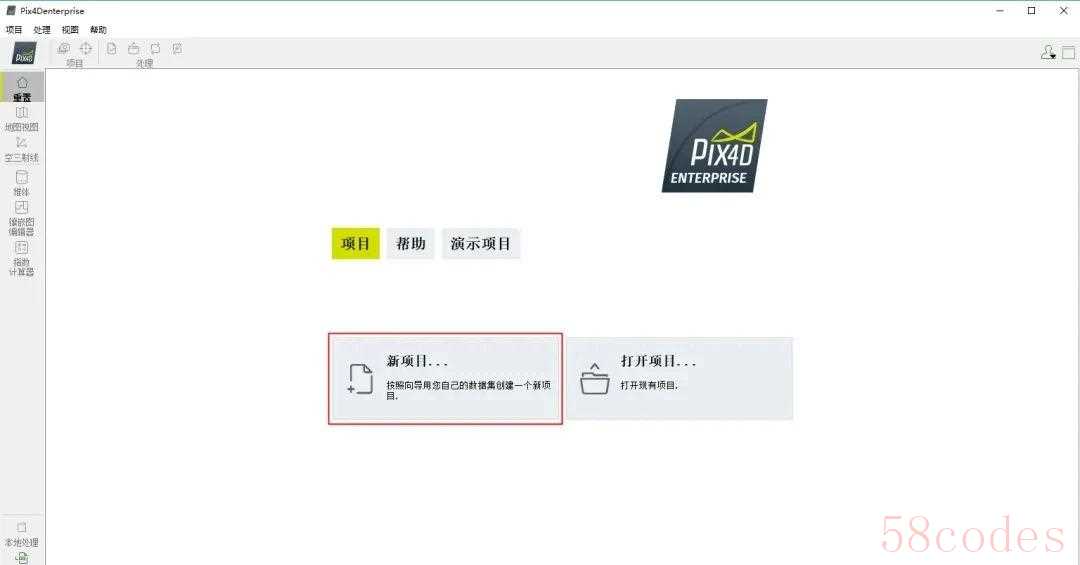

1.项目奠基： 启动软件，创建一个新项目，给它起个清晰的名字，并选择一个空间充足的本地路径存放所有处理文件。

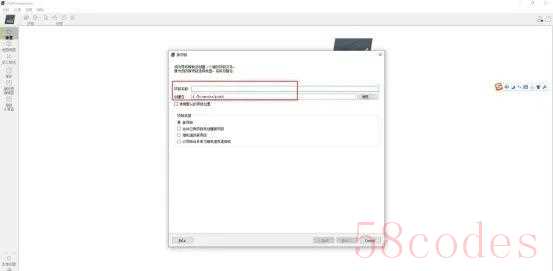

(图：输入项目名称，选择存储路径)

2.导入“士兵”： 将无人机拍摄的照片文件夹整体导入项目中。软件通常会支持直接添加文件夹路径或选择照片。

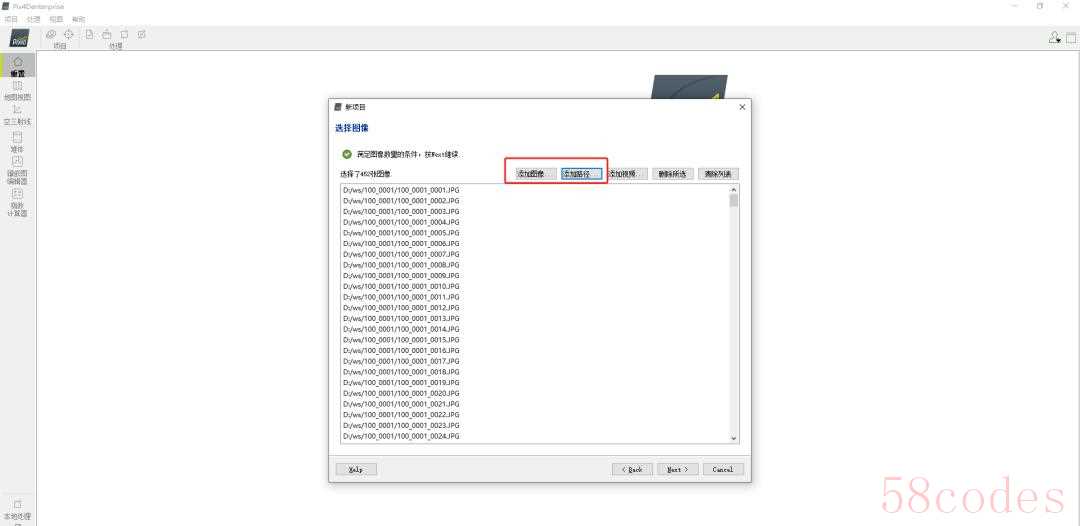

(图：导入包含原始照片的文件夹)

3.坐标与相机：关键配置！

1. 坐标系：
2. K照片通常自带高精度POS信息（位置与姿态），软件一般能自动识别并应用。这里保持默认的WGS84等坐标系即可。
3. 相机参数：
4. RTK照片的EXIF/XMP信息里通常也完美嵌入了相机参数（焦距、像元大小、畸变等），软件能自动读取。如果不确定，可以手动检查照片的XMP信息进行核对。

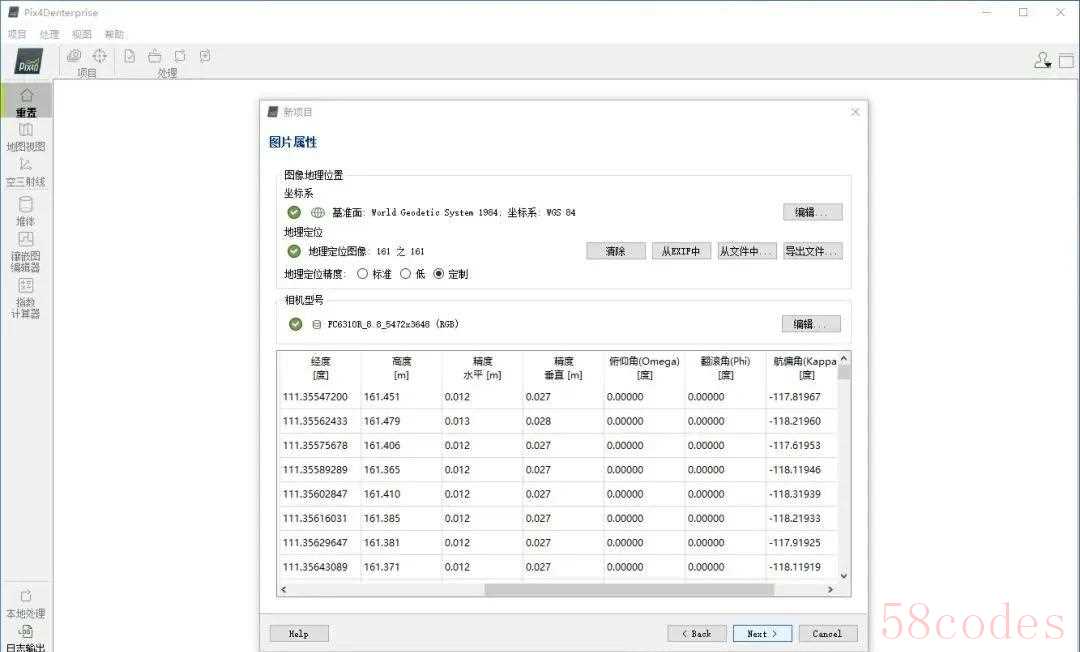

(图：确认坐标系，确保相机参数被正确读取)

4.设定目标：选择项目需要输出的坐标系（必须与你的像控点坐标系完全一致！ 如果不确定，利用软件内的搜索功能查找匹配的坐标系）。

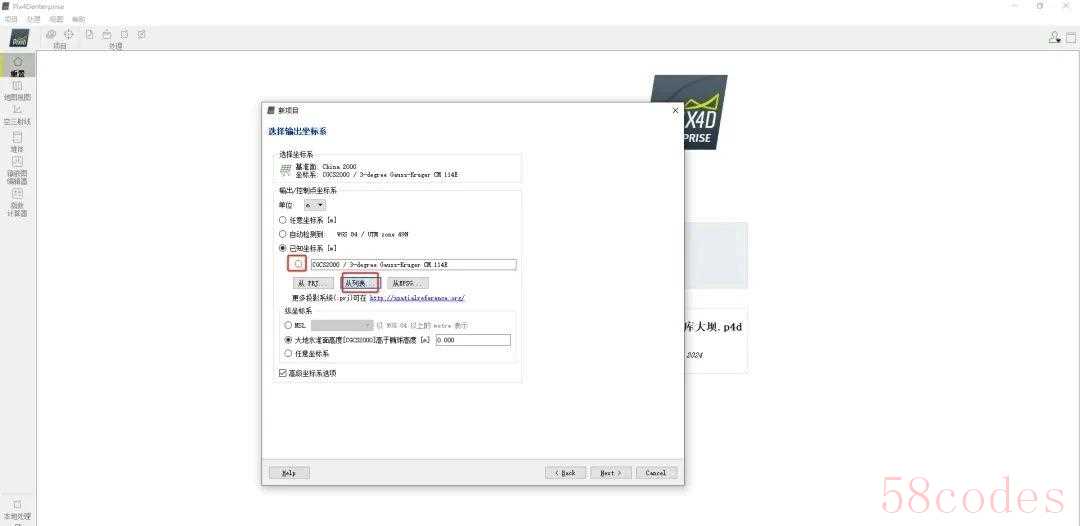

(图：选择与像控点一致的输出坐标系至关重要)

5.勾选成果： 明确你需要生成的成果。如果既要正射图（DOM）又要地表模型（DSM），记得勾选 “3D Maps” 或类似选项。

(图：勾选生成DSM和正射影像)

6.初窥全貌： 项目创建完成后，检查地图视图中的照片位置分布是否合理、无错乱。确认无误，就可以开始正式处理之旅了！

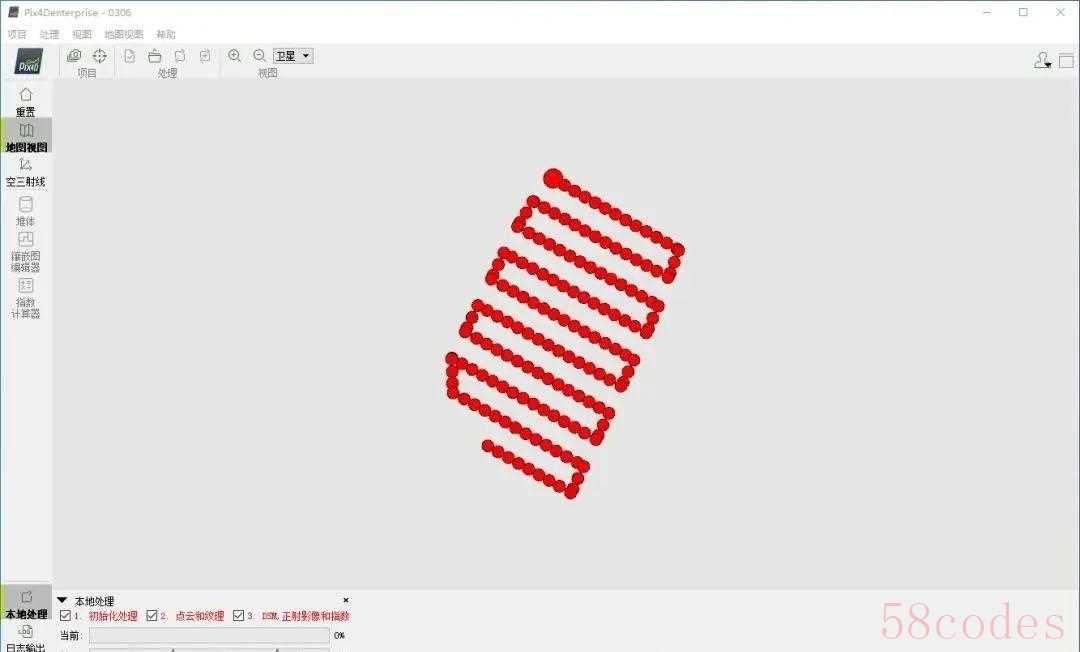

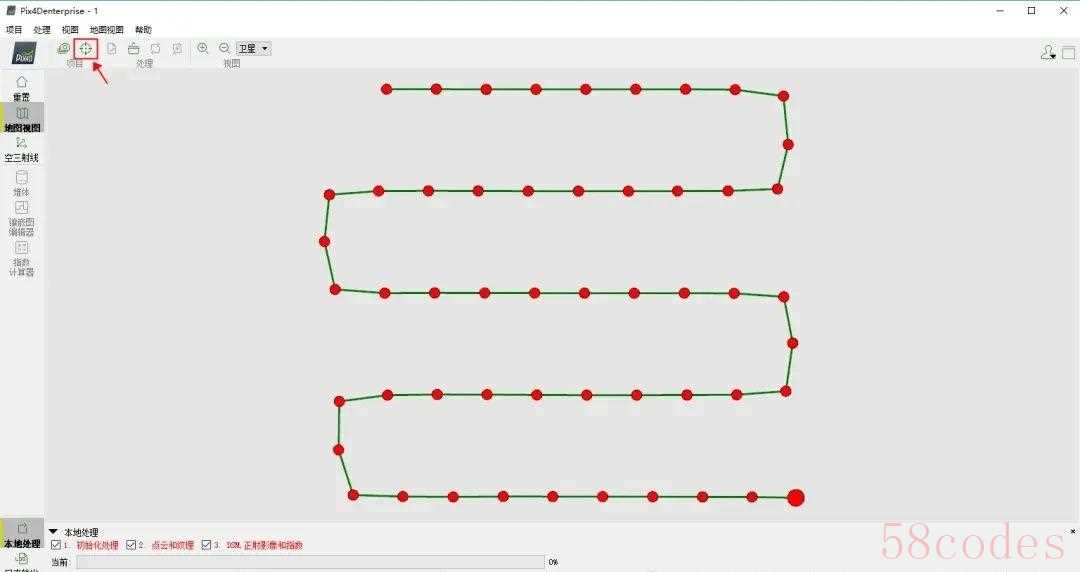

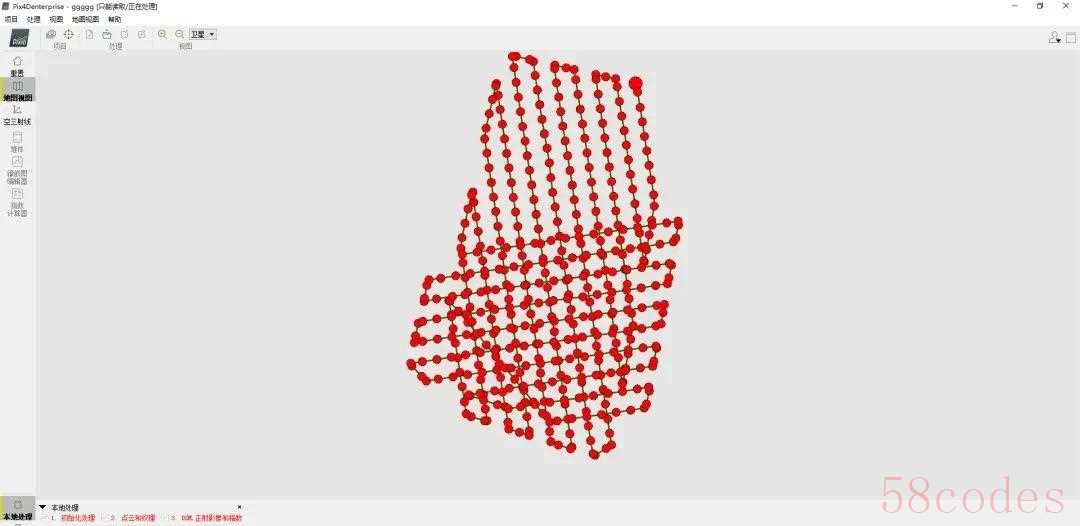

(图：检查照片位置分布是否正常)

三、 效率加速：善用“快速检查”探路

正式大规模处理前，不妨先做个“小体检”，快速发现问题：

1. 启动加速器： 进入软件设置，务必勾选你的独立显卡，开启GPU加速，速度提升立竿见影！

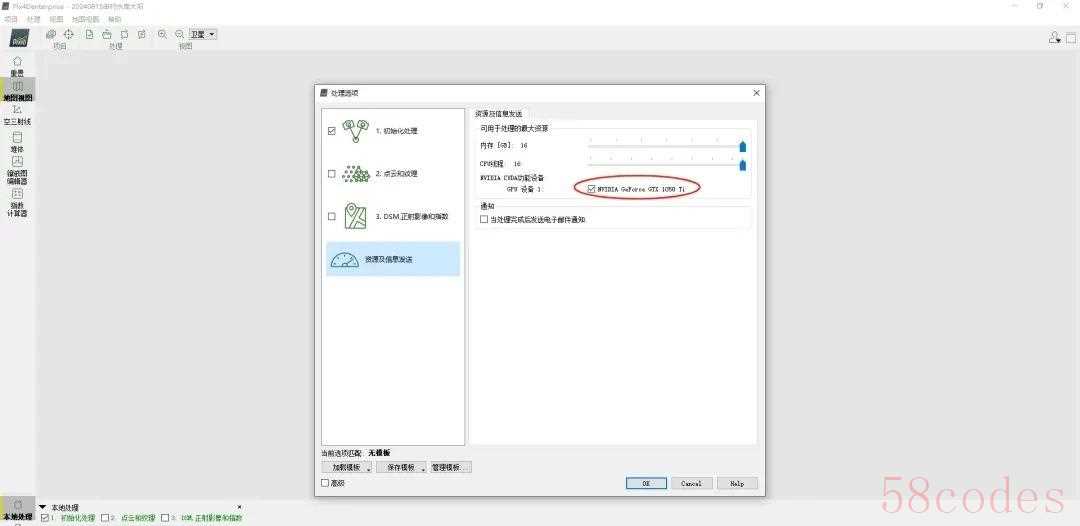

(图：开启显卡加速，大幅提升处理速度)

2.轻量级初试： 在处理选项中，仅勾选“初始化处理”，并选择“快速检查”或类似模式。这一步主要是计算照片之间的相对位置关系，速度较快。

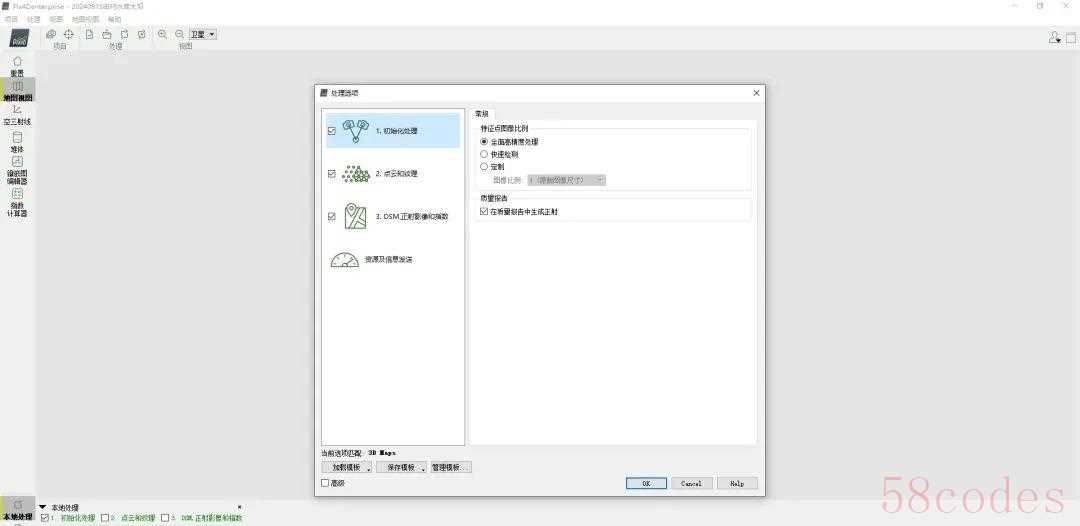

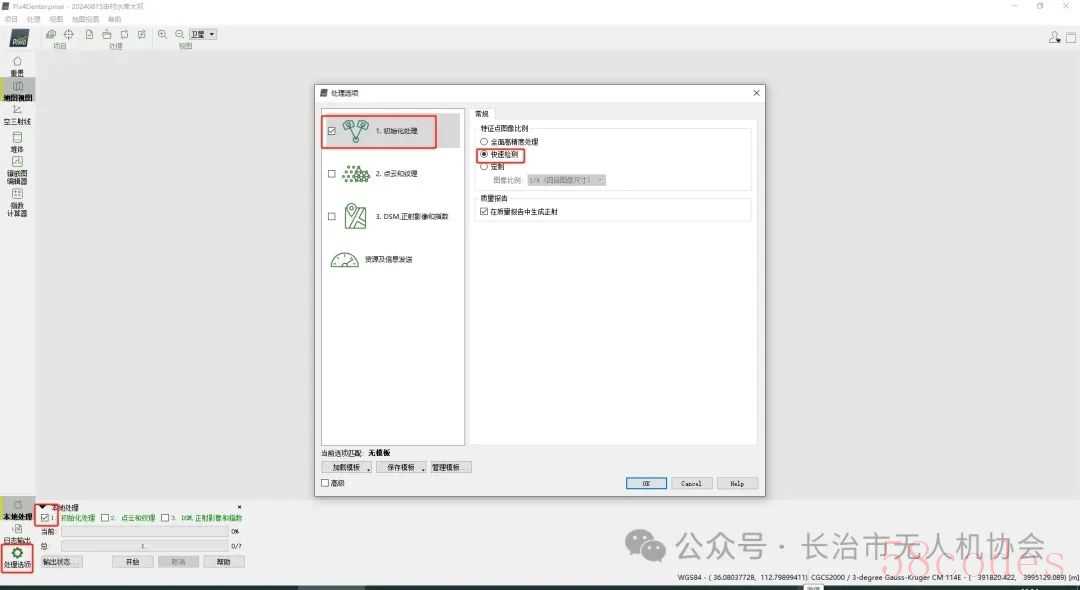

(图：仅运行初始化处理进行快速检查)

3.解读“体检报告”： 快速处理完成后（第一步变绿），重点查看日志是否有报错，并打开生成的质量报告。报告会显示照片连接点数量、重叠度、初始精度等关键信息，帮你判断数据质量是否达标，是否需要进行像控点刺点。

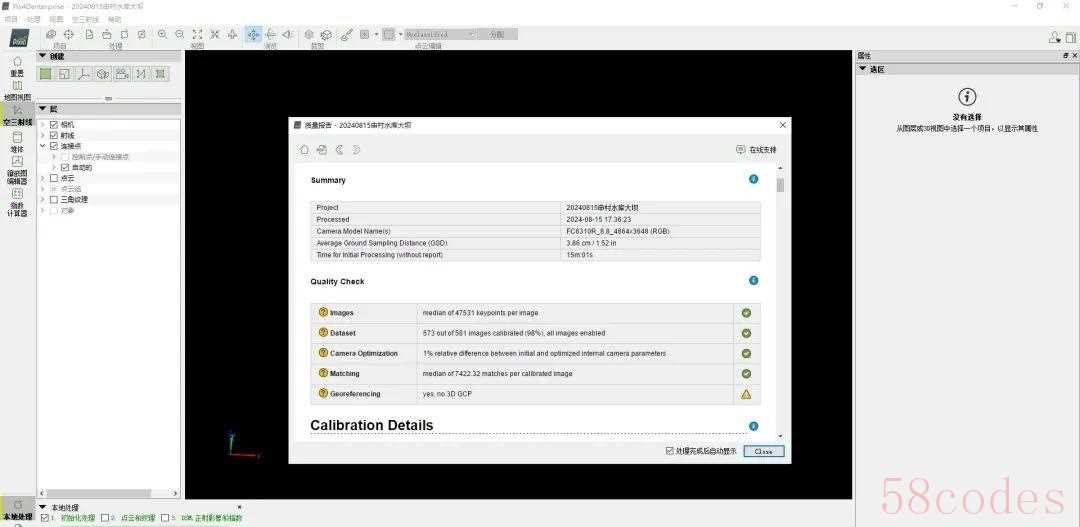

(图：检查处理日志和详细的质量报告)

四、 精度之魂：像控点刺点实战

想要获得绝对地理精度，像控点刺点是不可或缺的关键步骤：

1. 导入实测坐标： 点击导入按钮，将你外业实测的像控点坐标文件加载进来。再次确认文件中的坐标系与项目设置的输出坐标系严格一致。

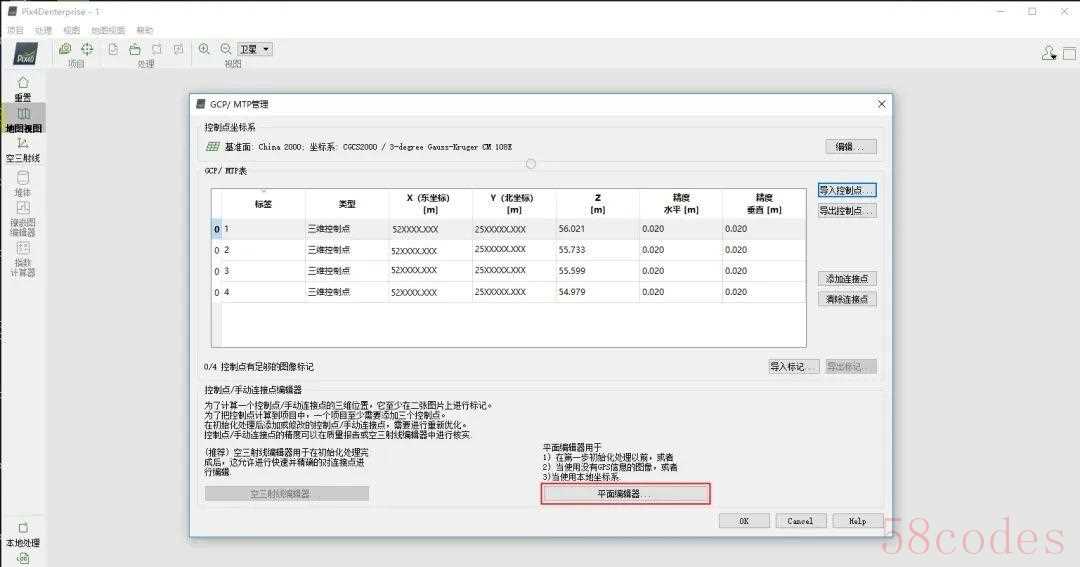

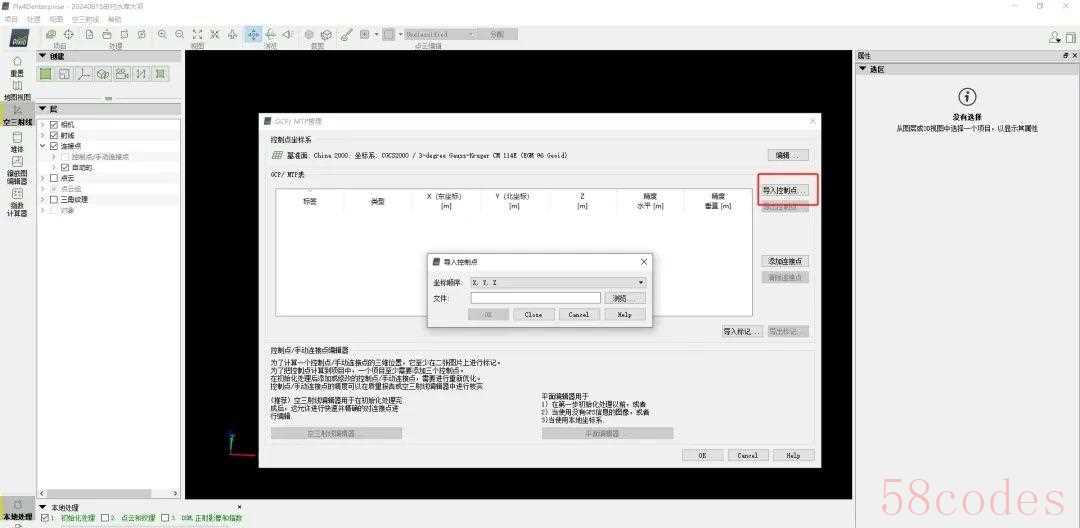

(图：导入实测的像控点坐标文件)

2.开启刺点模式：

1. 如果你刚做完快速检查，打开平面编辑器 (Plano Editor)。
2. 如果你已经做过完整的初始化处理，则打开功能更强大的空三射线编辑器 (Aerial Triangulation Ray Editor)。

(图：根据处理进度选择合适的刺点编辑器)

3.精准“指认”： 在编辑器中，逐个像控点进行操作：

1. 软件会列出所有可能拍摄到该点的照片。
2. 在每张照片上精确点击像控点的实际位置
3. （通常是预先布设的十字标记或明显特征点）。每个点刺5-10张高质量照片通常就能获得很好的精度。

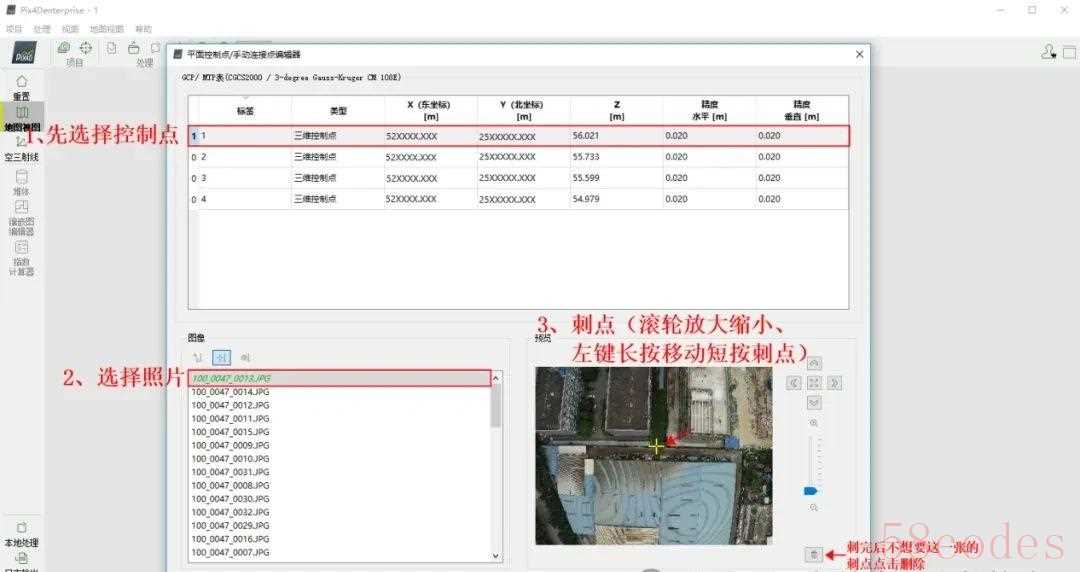

(图：在单张照片上精确标定像控点位置)

• 善用“自动标记”与“使用”：
• 在空三射线编辑器中，刺了几张照片后，点击“自动标记”，软件会根据已刺的点智能预测该点在其它照片上的大致位置（通常会显示为小十字）。仔细检查并确认这些预测位置是否准确，确认后点击“使用”，将这些刺点信息正式加入计算。
• (图：利用自动标记功能提高刺点效率，但需人工确认)
•


五、 火力全开：生成高精度成果

像控点刺点完成，就可以放心地让软件进行全面的高精度处理了：

1. 全流程处理： 回到处理选项，这次勾选完整的处理流程——通常包括空三加密（AT/Initial Processing）、密集点云重建（Dense Point Cloud）、以及最终的产品生成（DSM, DOM, Mesh）。选择高精度处理模式。

(图：勾选所有步骤进行高精度处理)

2.静待硕果： 点击“开始处理”，软件将依次执行所有计算步骤。这个过程耗时较长，取决于数据量大小和电脑性能。泡杯咖啡，耐心等待吧！直到所有步骤全部显示绿色完成。

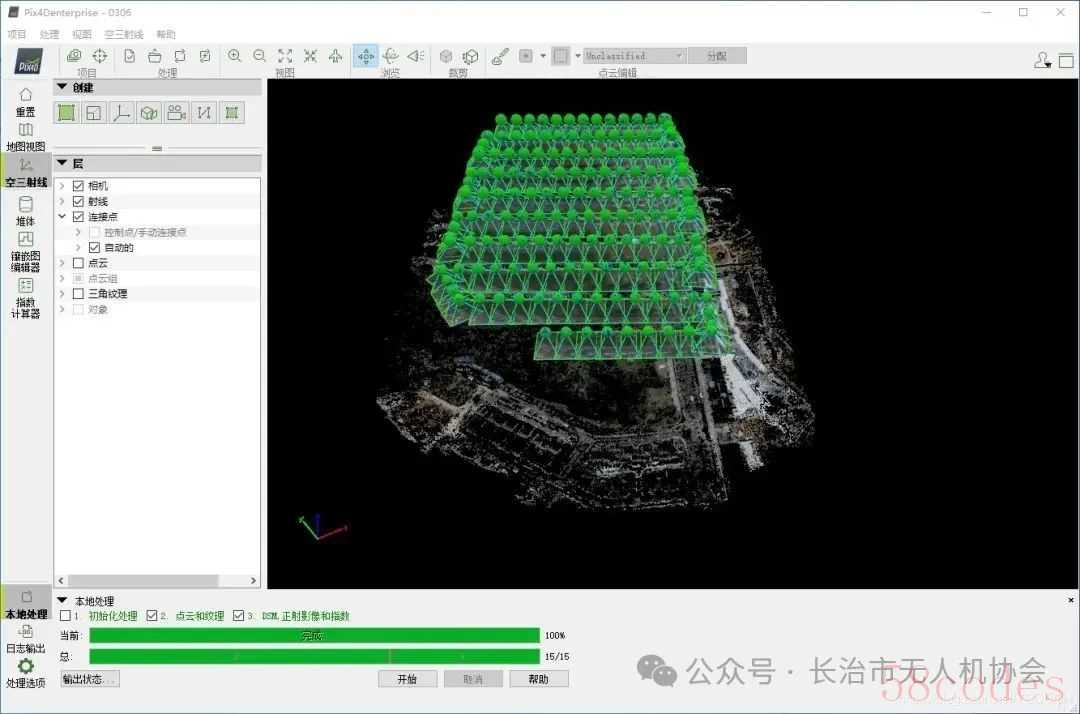

(图：运行全部处理步骤，等待完成)

六、 收获时刻：查看与应用成果

大功告成！现在可以尽情欣赏和导出你的测绘成果了：

1. 成果预览：
2. 三维点云/模型：
3. 在软件的3D视图或堆体界面，直观查看生成的三维地形地貌。

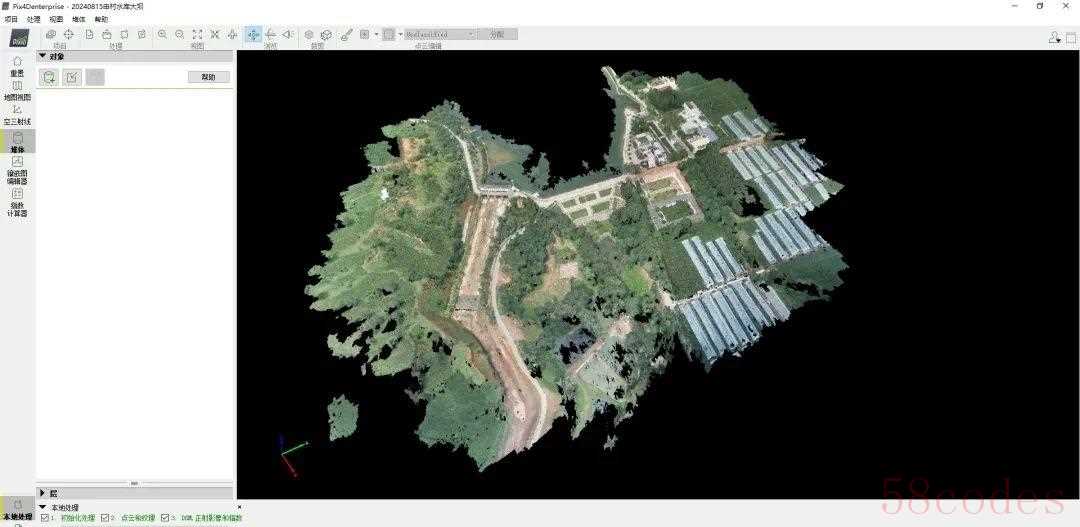

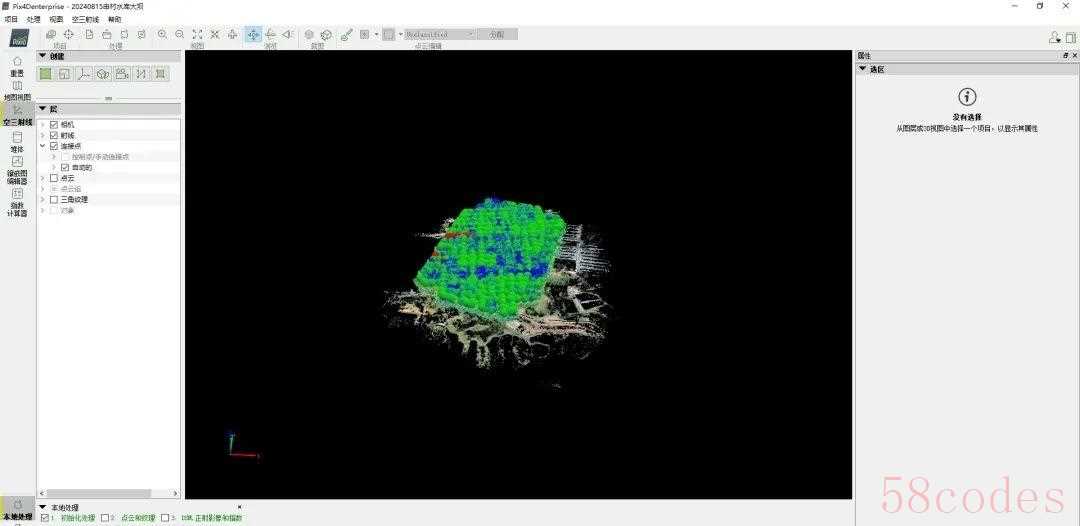

(图：生成的高精度三维点云模型)

• 正射影像图：
• 在镶嵌图编辑器界面，查看拼接完成的正射影像。这个界面还支持将DSM高程信息叠加到影像上进行查看（如生成山体阴影效果），并能对影像进行简单的编辑（如匀色、接边）。

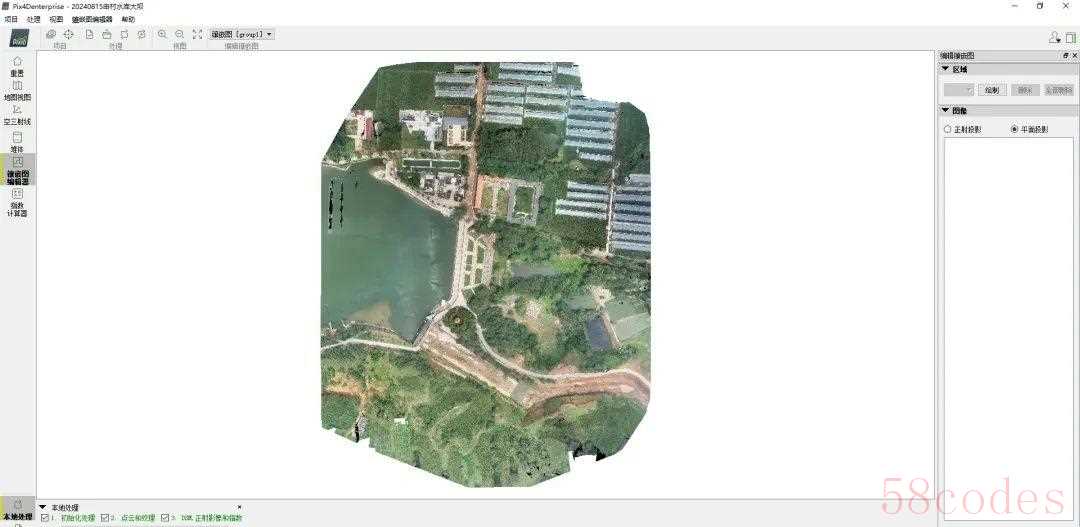

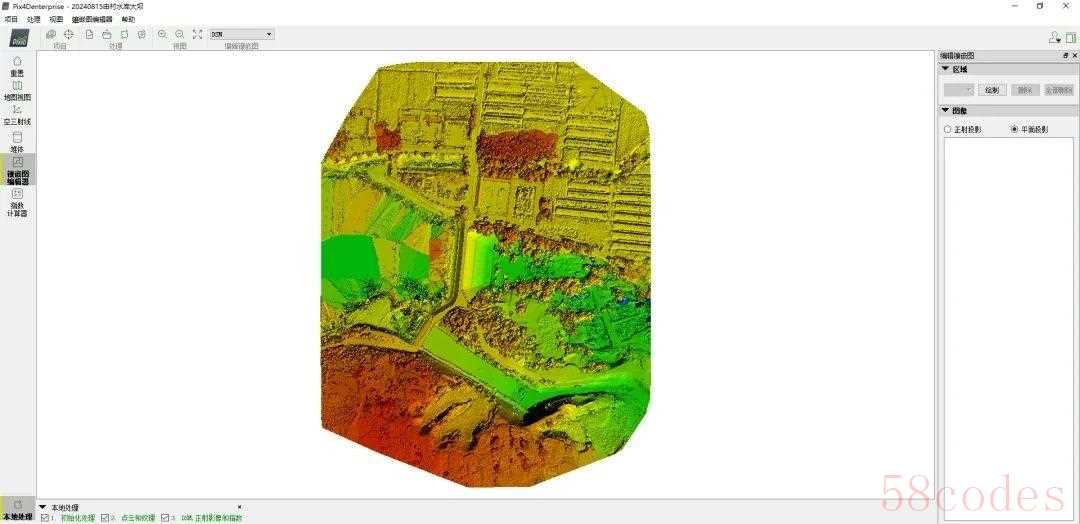

(图：正射影像图预览编辑界面及DSM叠加效果)

2.成果导出：

1. 所有成果文件都保存在你最初设定的项目路径下的子文件夹中（如项目名/1_dsm/ortho 或 projectname/2_mosaic 等）。
2. 正射影像图 (DOM)：
3. 找到包含 orthomosaic 或 mosaic 的文件夹，里面的 .tif 文件就是GeoTIFF格式的正射影像，配套的 .tfw 是世界文件，共同定义了其地理坐标位置。
4. 数字表面模型 (DSM)：
5. 在类似 dsm 的文件夹下，找到 .tif 文件，它记录了每个像素点的高程信息。

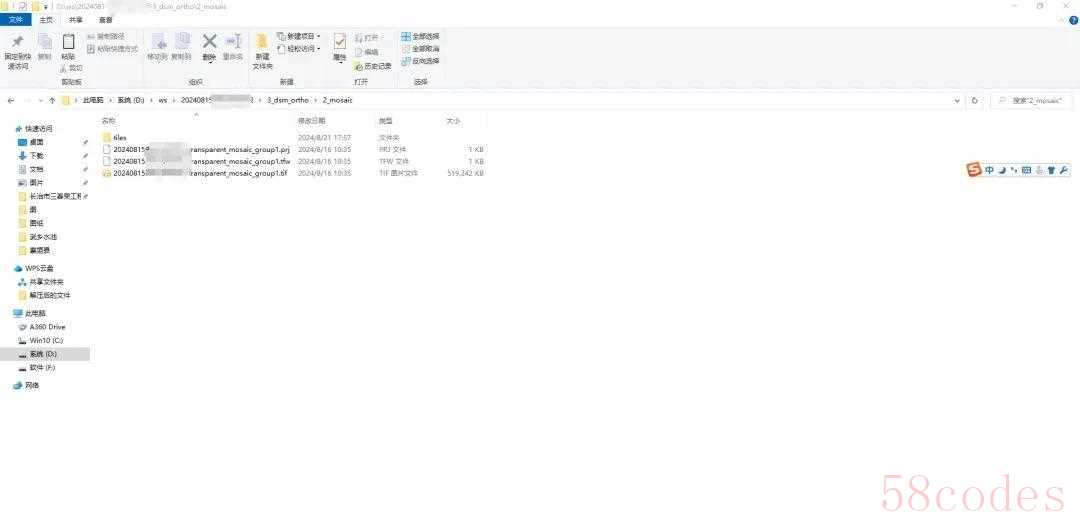

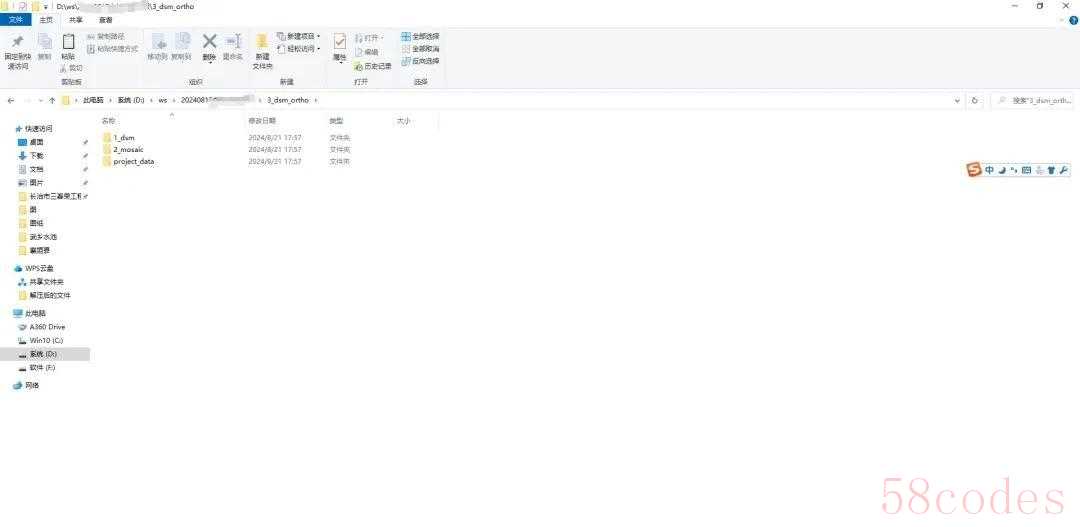

(图：成果文件存储位置及正射影像文件示例)

3.成果应用： 导出的 .tif 文件具有标准的地理坐标信息，可以无缝导入到各种专业软件中进行深入应用：

1. AutoCAD / Civil 3D / 南方Cass：
2. 用于地形图绘制、土方量计算、规划设计底图。
3. ArcGIS / QGIS：
4. 用于空间分析、地图制作、地理信息管理。
5. Global Mapper：
6. 强大的数据查看、转换与分析工具。
7. 其他遥感与测绘软件。

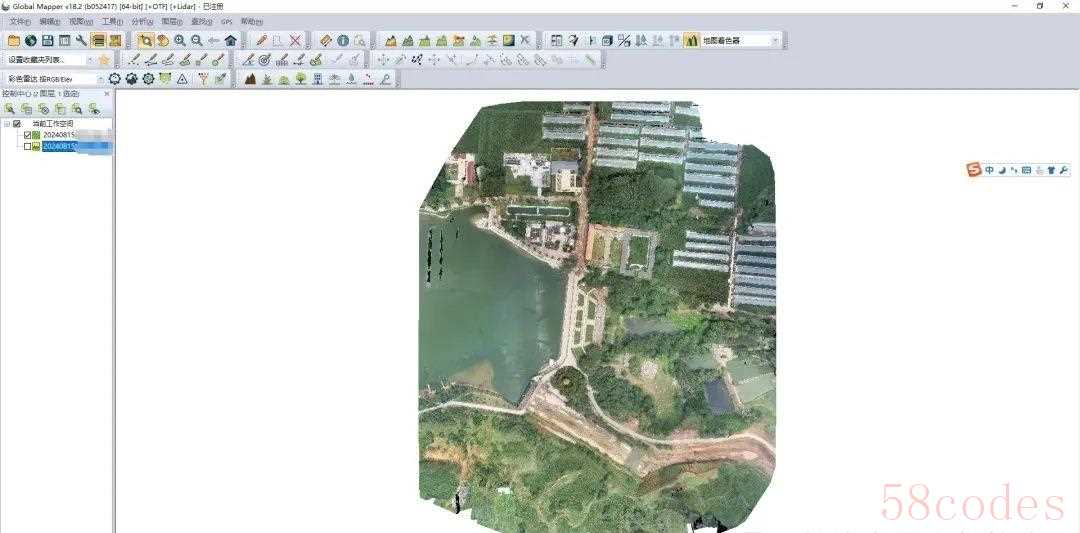

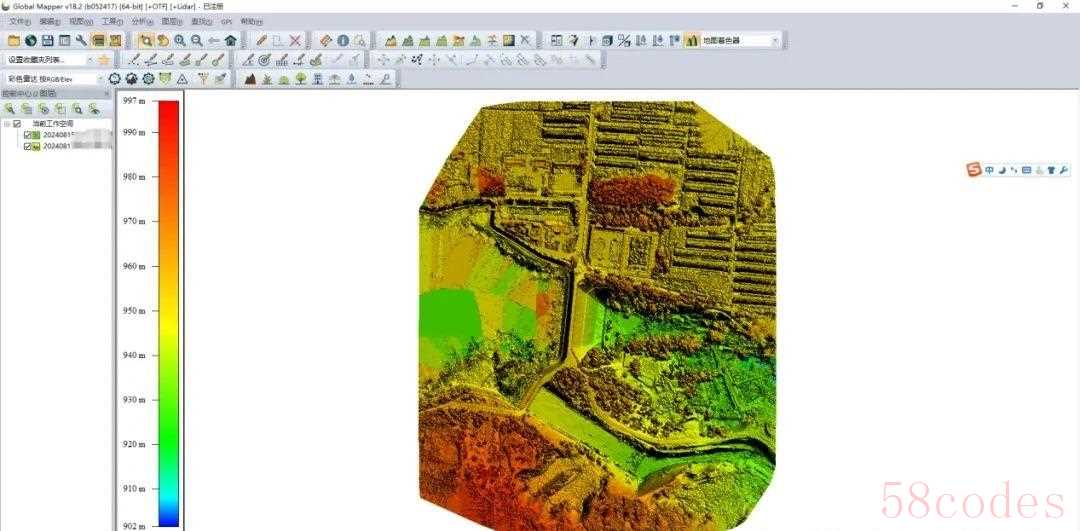

(图：生成的DOM/DSM成果在Global Mapper和CAD软件中的应用)

重要提示 (小贴士)：

• POS信息：
• 如果软件未能自动识别照片自带的POS信息，或者你使用的是其他非RTK无人机照片，必须手动导入POS文件（通常是包含经纬度、海拔、俯仰滚转角的文本文件）。
• 刺点时机：
• 如果不需要像控点进行绝对精度校正（例如只需要相对精度模型），可以在项目创建后直接勾选所有步骤进行完整处理，跳过刺点环节。但如需测绘级精度，刺点是必经之路！

结语：

从外业航飞到内业成图，大疆精灵RTK配合专业处理软件，让高精度测绘变得前所未有的高效。掌握本教程的核心步骤——特别是像控点的精准刺点，你就能轻松驾驭正射影像与三维模型的生成，为工程测量、地形测绘、智慧城市等领域提供坚实的数据支撑。赶紧动手试试吧！

关注我们，获取更多无人机测绘实战干货与技术分享！
