用户投稿联想ThinkPad笔记本电脑因为一个小元件问题导致无法开机进系统，这种情况虽然棘手，但并非无法解决。核心思路是"隔离问题、逐步排查"。
"“盘它”意味着要快速行动，抓住重点，不要在无关紧要的地方浪费时间。" 以下是一个快速排查的步骤指南：
"第一步：确保安全，断开所有非必要外设 (5分钟内完成)"
1. "断开电源适配器：" 拔掉笔记本的充电器。
2. "移除所有USB设备：" 拔掉鼠标、键盘、U盘、打印机、外接硬盘等所有连接的USB设备。
3. "移除电池 (如果可拆卸)：" 对于可拆卸电池的型号，现在拔掉电池。对于不可拆卸电池的型号，跳过此步，但确保笔记本有足够的电量（或者干脆拔电源适配器尝试开机，虽然可能无法进入BIOS）。
"第二步：强制重启，尝试进入不同模式 (5分钟内完成)"
1. "长按电源键强制关机：" 按住笔记本上的电源按钮不放，直到电脑完全关闭（可能需要15-30秒），松开按键。
2. "尝试开机："
"连接电源适配器后开机：" 拔掉电池（如果已拔下），连接电源适配器，按下电源键开机。
相关内容：
收到江苏同行发来的一台ThinkPad S3-S431笔记本电脑，说是客户在别家已经维修过了，没有维修好，发来让看下能不能维修。

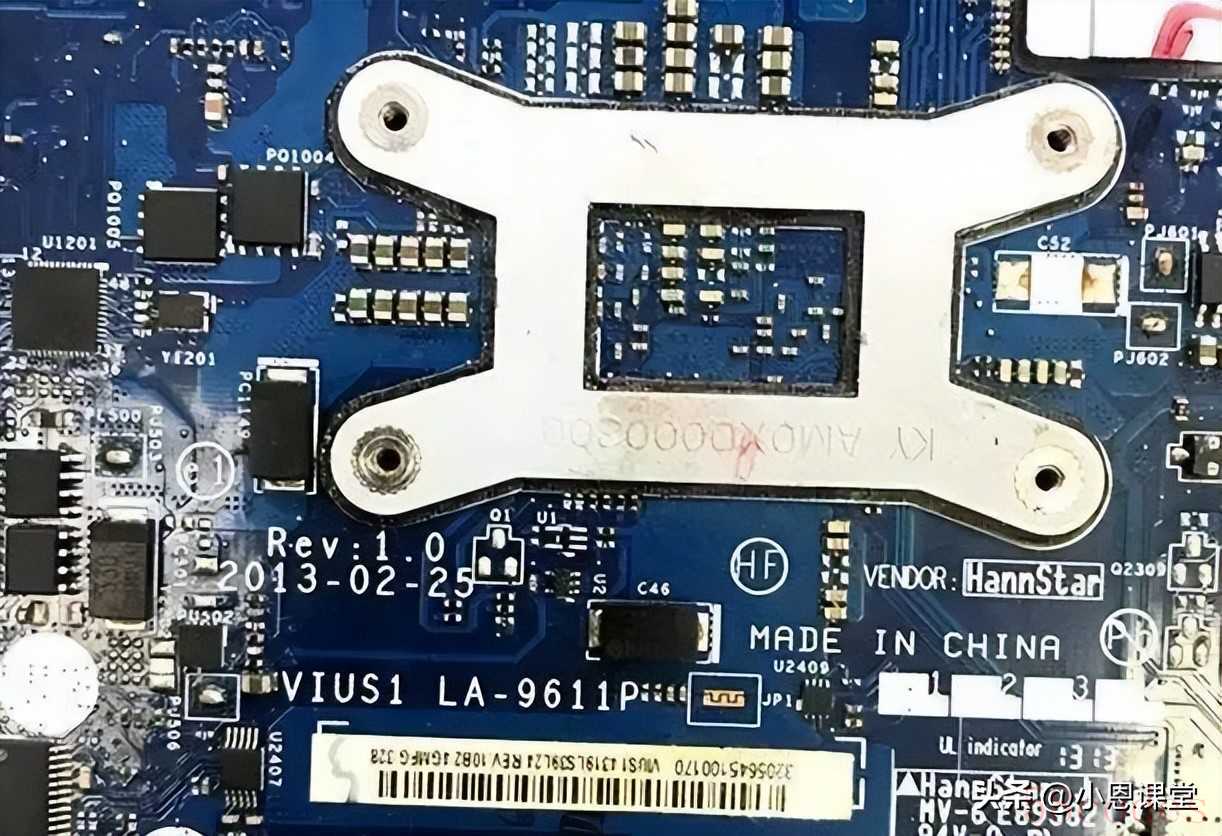

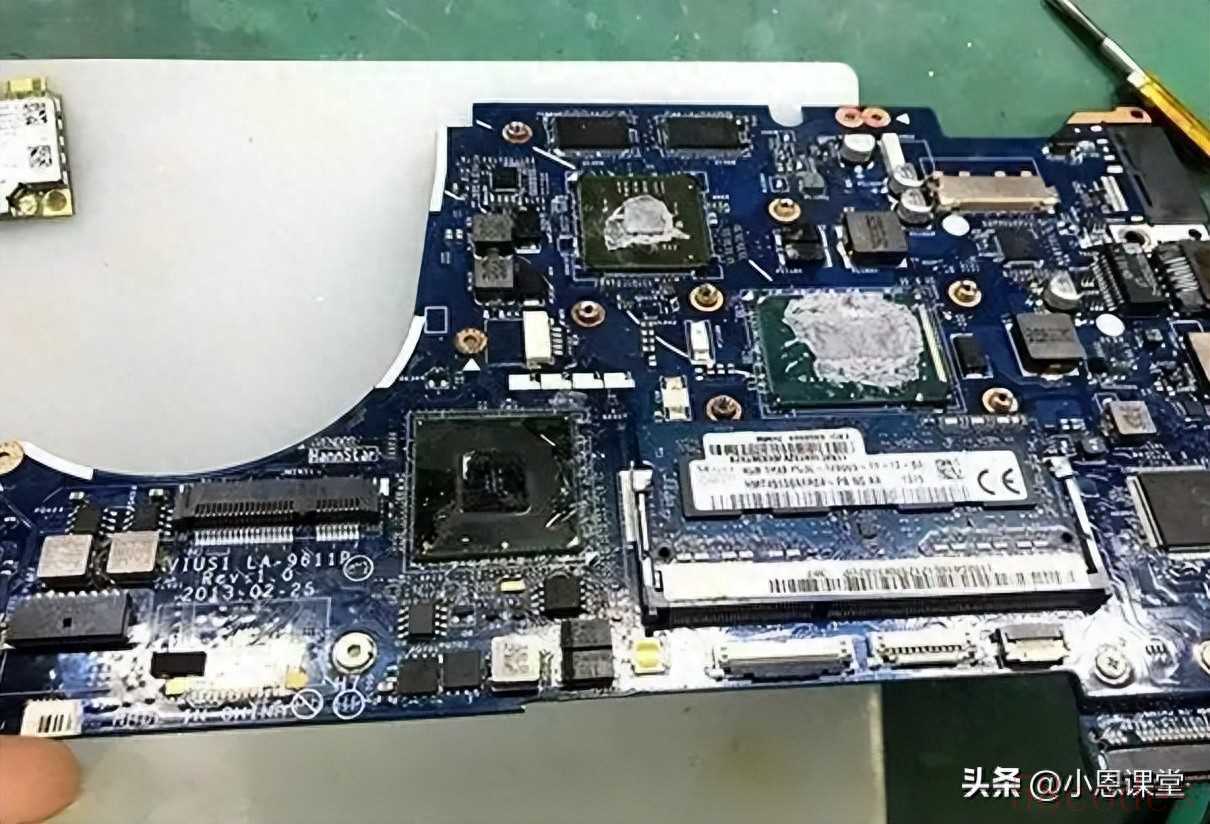

主板板号：LA-9611P，接可调电源上电0.033掉电，有电压没出来。上家加焊过桥，没动显卡跟处理器。主板上维修过的地方也没有擦拭干净，满满的焊油！

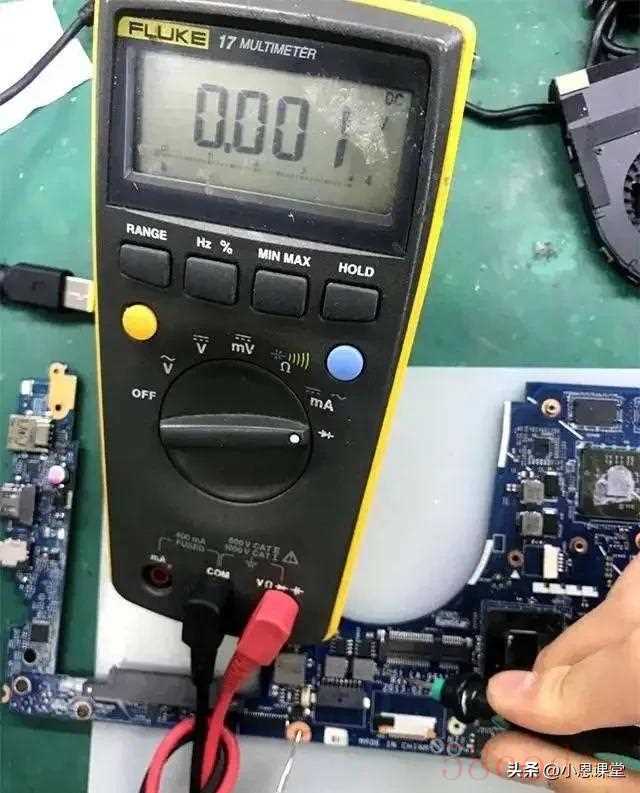

打开“鑫智造”， 查看图纸，经过测量发现PL401+3VALWP短路。
PL701 +1.05VS短路，PL501 +1.5VP短路。
一步一步排查！把PL401电感撬起，发现是后级短路，直接上3V 3A“烧机”，发现PCH很烫，再加上家动过桥，果断上BGA拆掉，拆掉后PL401和PL701已经不短路了，但PL501还是短路。

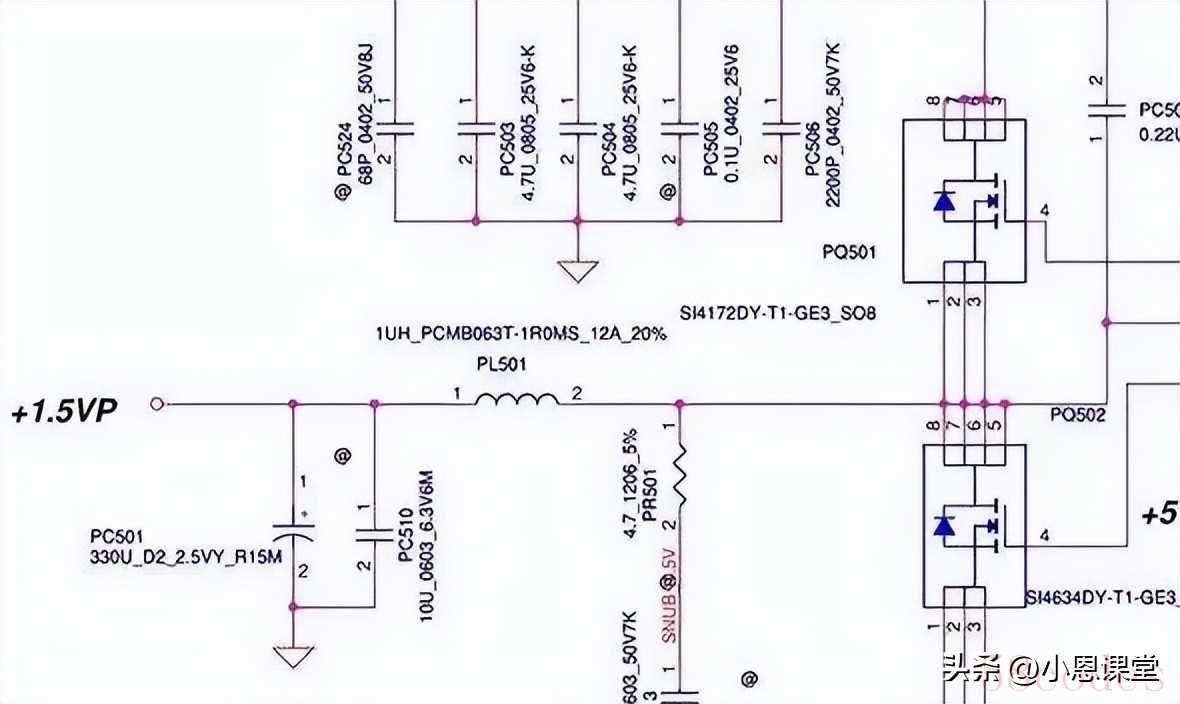

PL501是+1.5VP给内存供电的，果断拆掉内存，再次测量发现已经不短路了，直接上电发现电流上到0.6不开机。测量电压发现除了PL1002 +VCC_GFXCORE_AXG集显供电没出来外，所有电压均正常。

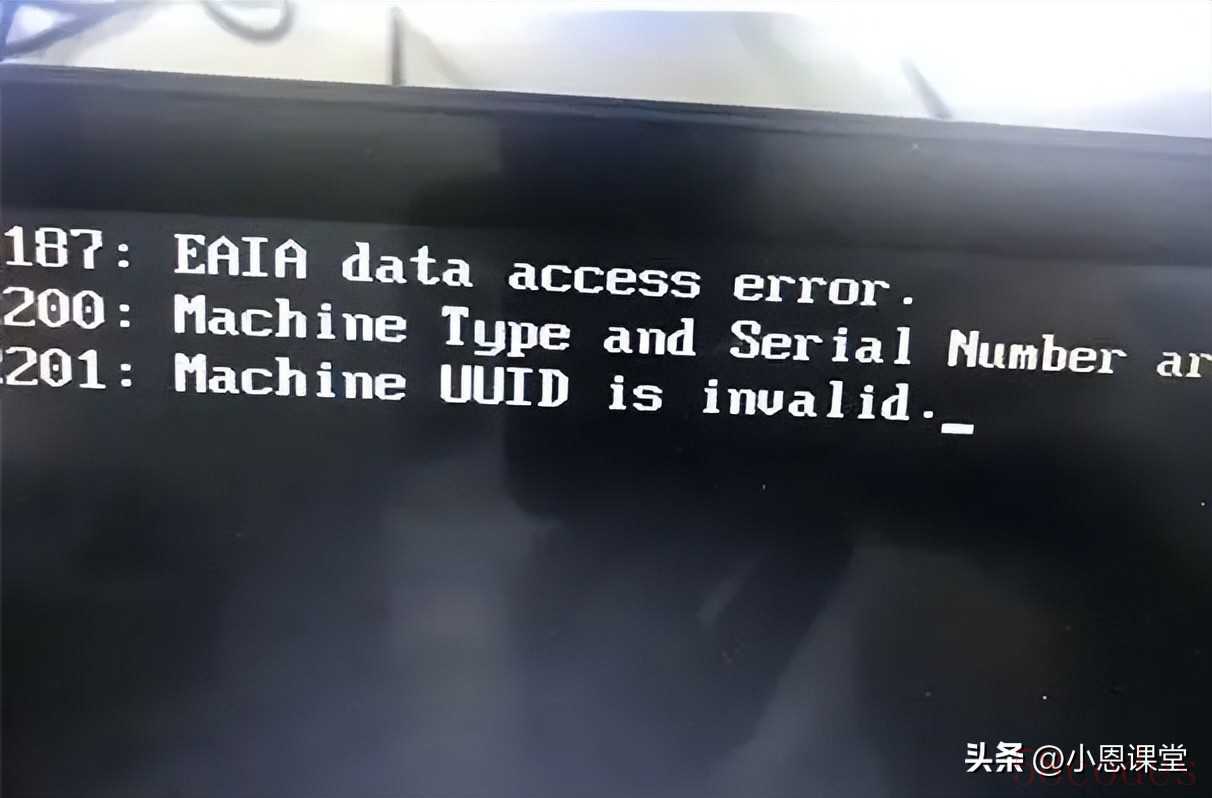

直接上示波器，查找内存总线SMB_CLK和SMB_DATA看波形信号，发现只有电压没有波形。不读内存的原因可大可小，本着“先易后难”的原则，刷了个原厂BIOS后，上电测验，电流已经上到0.8A，再次测量总线波形，已经出来了，接屏测验已经亮机。但开机显示报错无序列号，如图：

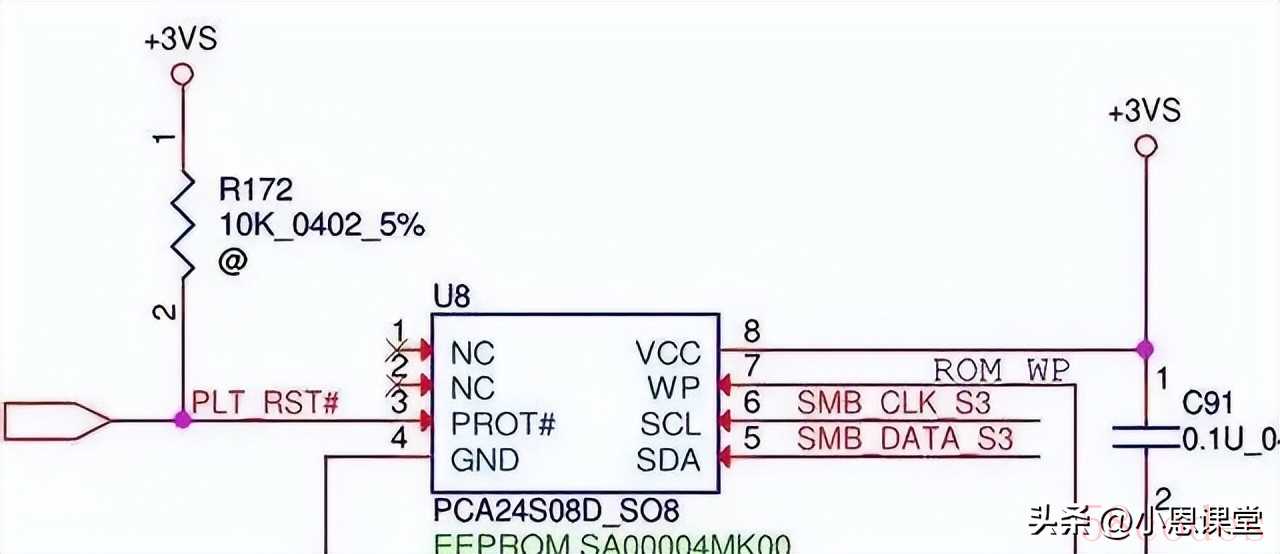

第一时间想到了“安全芯片”——EPOM 8脚的芯片的程序问题，但刷个程序上去结果后还是一样。

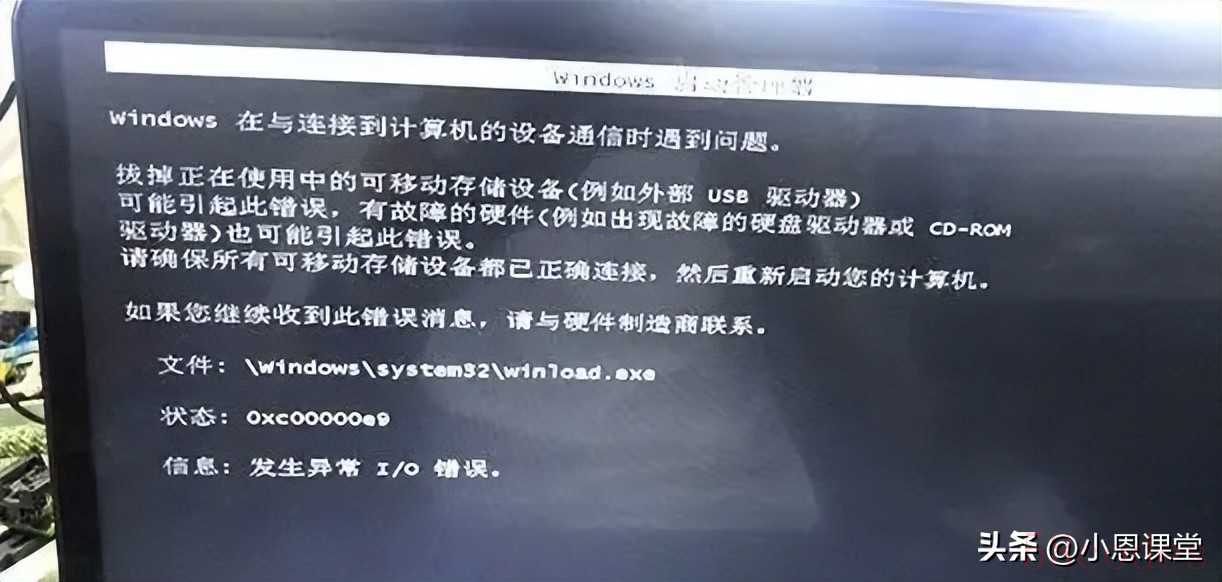

这个主板EC是KB9012QF，也是一个带程序的， 取下来刷写还是一样的问题，暂时先不管这个序列号的问题，直接找测验硬盘安装系统测验看看是否能正常运用，结果却连系统都进不去，开机显示windows启动管理器报错，如图：
把所有的外设，包括键盘触摸板、无线网卡、触摸屏的排线都拔了，开机再试还是一样的。怀疑这个报错和桥有关系，因为桥管理大部分外设。更换一个桥，再次上电显示已经开机问题依旧。仔细测验，发现32M晶振起振异常，找一个换上后，问题解除，维修结束。
