常见余热利用方法及热管余热回收利用，好不容易收集到，快来收藏

余热的直接利用有以下途径：

1、预热空气或给水

利用高温烟道排气，通过高温换热器来加热进入锅炉和工业窑炉的空气，可提高燃烧效率，节约燃料。

2、干燥物料

利用各种生产过程中的排气来干燥材料和部件。例如，陶瓷厂的泥胚、冶炼厂的矿料等。

3、生产热水和蒸汽

利用中低温的余热来生产热水和低压蒸汽，供生产工艺或生活需要。

热管式气-液式热管换热器

热管式余热热水器，能合理的将排放的高温废气进行余热回收，给水加热产生热水，根据需为生产或者生活供应热水。

· 热管式余热热水器采用高效的热管，换热速度快，效率高。

· 针对燃烧重油、煤等含硫量高的烟气余热回收时，突出了其明显最低排放烟温控制优势。

采用不同级别的热管启动温度，确保最后端排烟温度不低于露点温度，有效的避免酸露腐蚀

问题。自动控制补水。

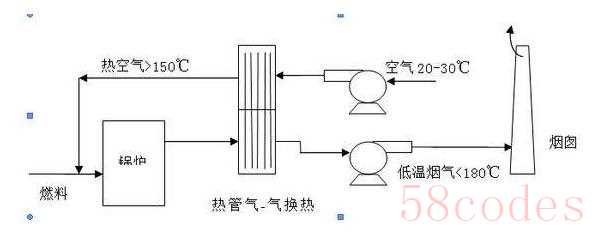

热管式气-气式热管换热

热管换热器以超导热管为核心传热元件，高温烟气冲刷热管吸热端，使热管中工质蒸发成气体向冷却端流动，在冷 却端冷凝放热，把空气加热。热空气经管道为锅炉补风。

· 冷、热流体都在热管管外流过，两侧都可以用翅片强化，传热效率高，体积紧凑，压力降小，阻力损失小，从而节约了鼓风机和引风机的动力消耗。

· 热管的热侧（烟气侧）和冷侧（空气侧）是使用隔板分隔开的，热管和隔板之间有可靠的密封。因此空气和烟气之间泄露的可能性很小，从整体结构上减少了漏风可能。

热管冷凝水余热回收

常温空气从冷风进口水平进入余热回收器一侧，经余热回收器吸热升温后从空气出口送出热风用来助燃或干燥无聊，冷凝水经回收器疏水口，进入余热回收器的受热面内，经余热回收降温后有出水口送至水箱所需。

热管式热水取暖

高温烟气从燃烧器烟道进口水平进入余热回收器一侧，经余热回收器吸热降温后从烟气出口送出，经净化处理后排入大气。进水经吸热经水泵送至暖气片供热，放热后送至膨胀水箱。

热管式热风取暖
