iPhone5s进水不开机，屏接口FL37掉了故障维修实记！

【型号】：iphone5s

【故障现象】：客户说前两天iphone5s进水了，开不了机

【维修过程】：

因为是进水机，也没通电测试。拆出主板来发现接口附近有进水痕迹，前置摄像头接口腐蚀，屏接口有腐蚀。拿洗板水洗洗刷刷，洗完后观察接口，发现屏接口FL37掉了。

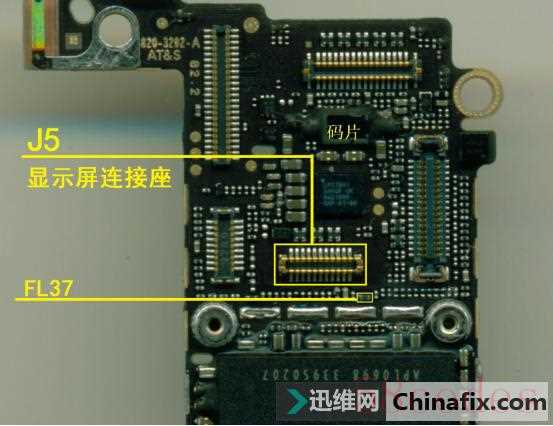

FL37位置如图所示：

肯定是腐蚀一洗就没了。拆料板的补焊上。又对地打了一遍显示口的值。发现没什么问题。屏接口处理完又处理前置摄像头接口。先测对地值，发现问题。

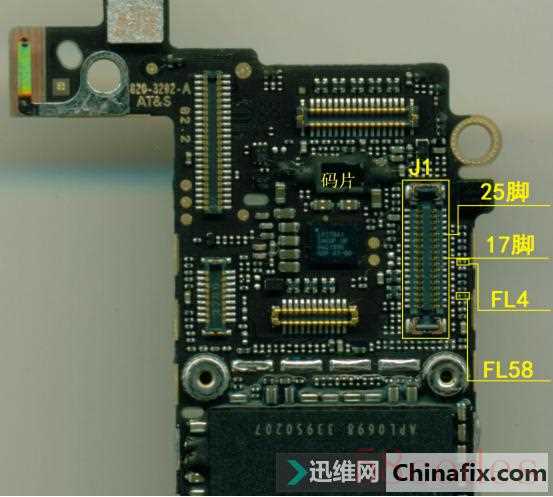

17脚和25脚对地没有阻值，发现所连接FL58 、FL4电感腐蚀。更换后阻值正常。FL58、FL4在实物主板上的位置如图所示：

又测其它接口，发现没什么问题。因为进水把屏蔽罩全拆了，看其它地方有没有进水。拆开后没发现有什么问题，把供电的对地阻值测试一遍，也没发现问题，阻值都正常也没有短路的。用风枪把主板烘吹了几分钟。

通电测试，能显示了。测功能发现电池不能充电，连USB线有时认有时不认。打电话还不能灭屏。既然知道问题了就修吧。

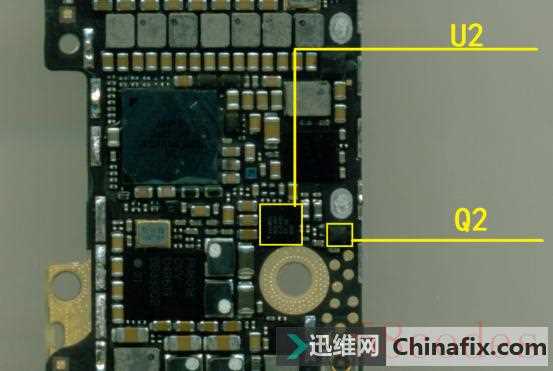

初步判断第一个问题应该是USB管理芯片U2或Q2有问题。第二种问题应该是距离感应有问题。U2、Q2在实物主板上的位置如图所示：

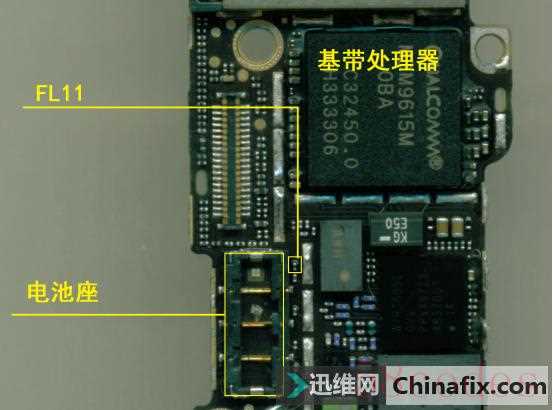

换Q2开机测试，故障依旧。把U2也换掉，开机测试发现能连接电脑了，但是电池开机关机后电量信息显示不准。仔细看了下电池接口附近发现电感FL11没了。补上FL11后开机试机，能联机也能充电了。FL11在实物主板上的位置如图所示：

电池这块没问题了，再修距离感应。因为是进水腐蚀的，怀疑J1连接座接触不良，直接换J1连接座，再测试还是不行。测量J1连接座的各脚位对地阻值也正常。把屏上摄像头拆下来发现有进水腐蚀，直接更换，开机把所有功能都测试了一遍没发现异常，故障到此维修完毕。

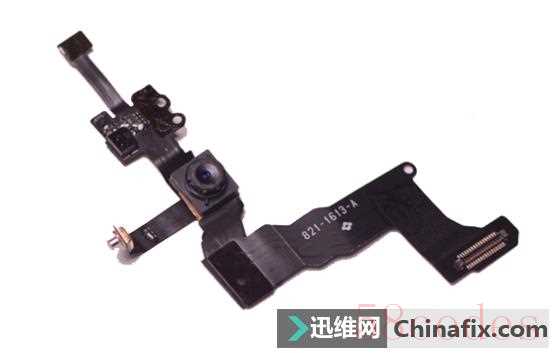

iPhone5s前摄像头、感应排线如图所示：
