现在的笔记本往往都带核显，如果独立显卡坏了，客户又不打游戏，对显卡性能没有要求，我们往往可以把独立显卡屏蔽了，直接用核显，这样既无风险也无成本就可以搞定独立显卡损坏导致花屏，一打独立显卡驱动就蓝屏等故障。今天我们以M5010独显改核显为例，希望起到抛砖引玉的效果。

先附一张成果图，再慢慢讲解：

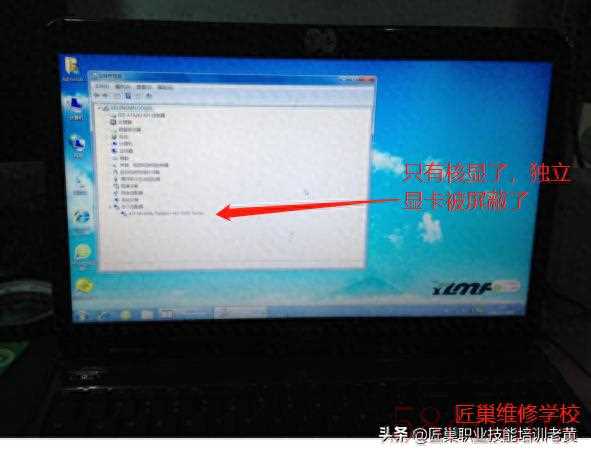

这是改后的效果

一、首先分析改集显需要改些什么东西。

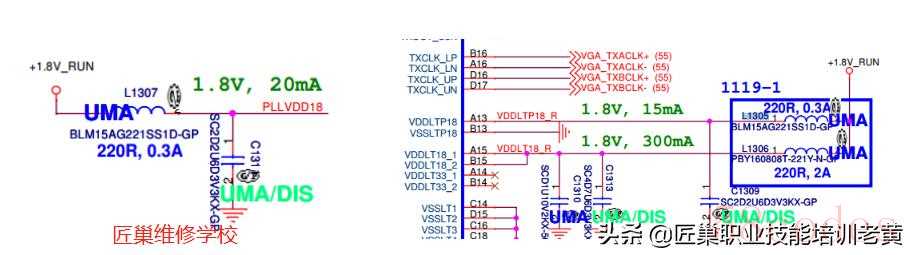

此板北桥集成显卡，该集显需要加上显存、北桥集显模块的供电，及内存的基准电压等。

UMA：统一内存架构 (Unified Memory Architecture)，一般就是指没有独立显卡的机器，在主板上集成了显卡，集成的显卡需要使用内存来作为显存。这种做法就被称为统一内存架构，即UMA。

有了这个名词解释，按部就班，UMA电路为集成显卡，DIS为独立显卡。

接下来的工作就主要集中在电路图中找出标有UMA的位置，并把相应元器件补上去。

对比图纸，列出一个修改的方案：

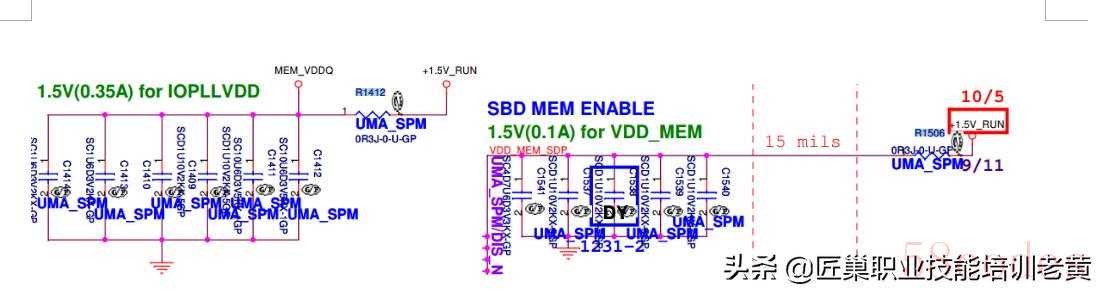

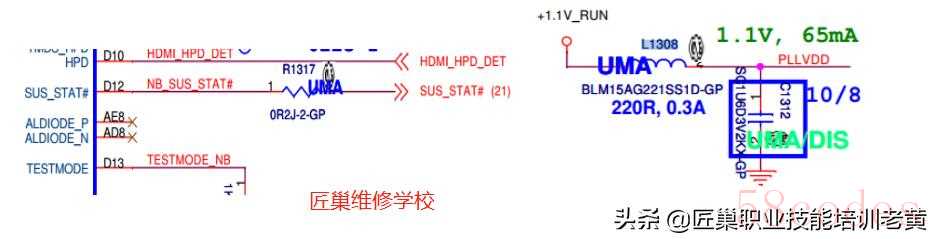

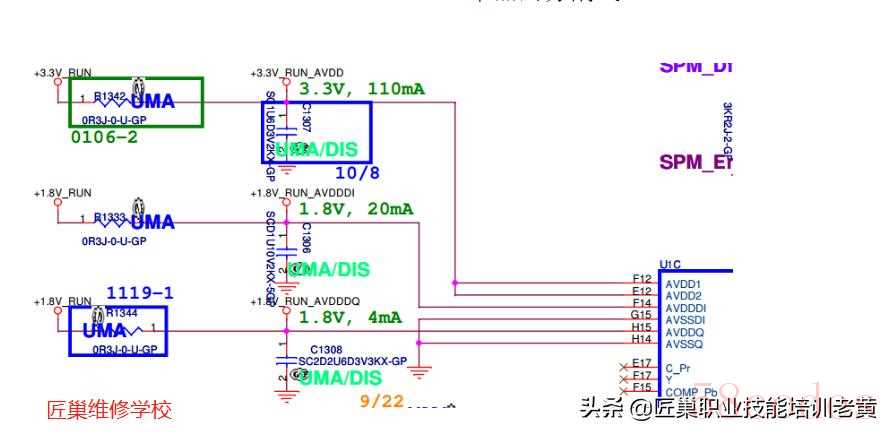

翻阅图纸并对照主板

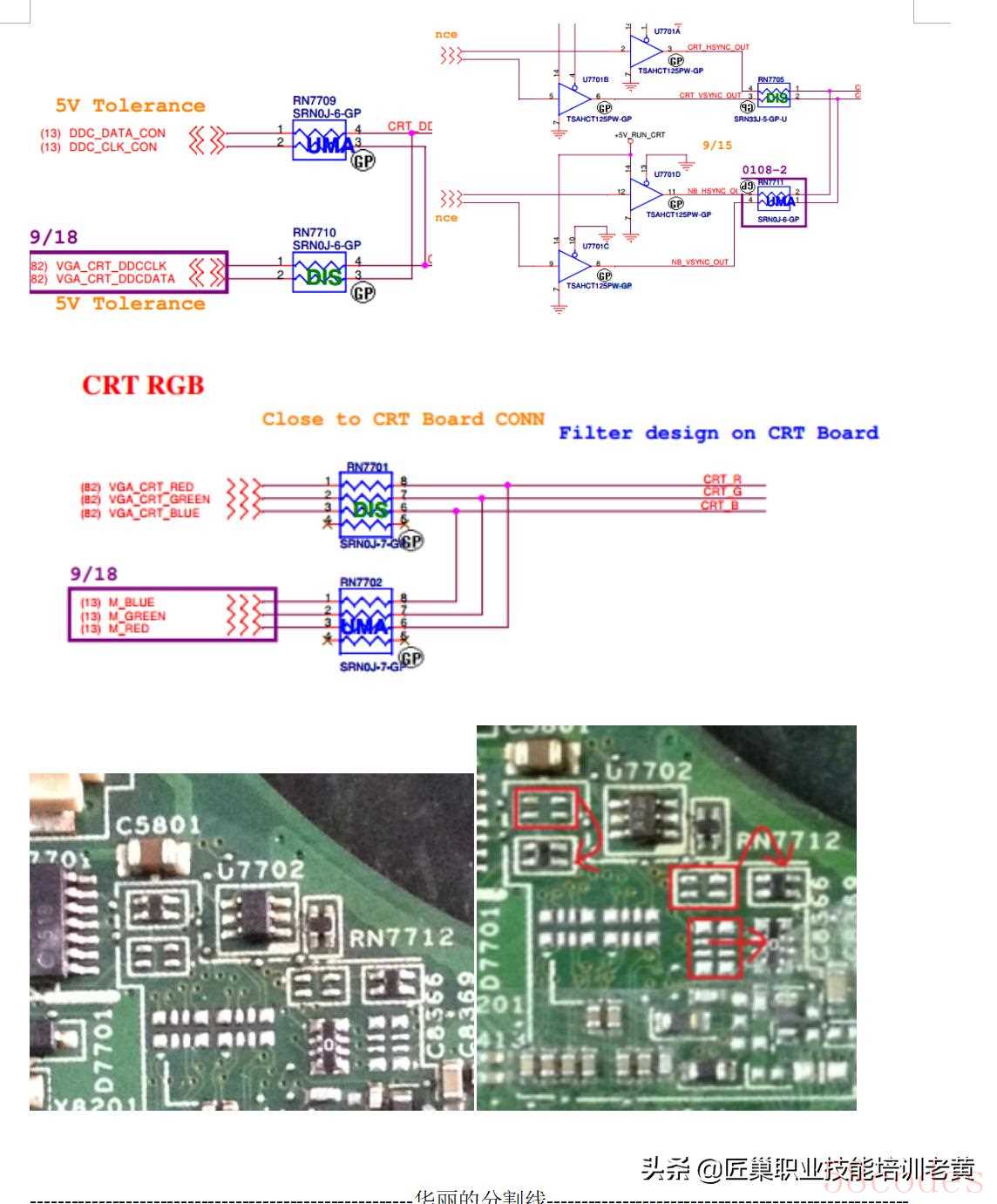

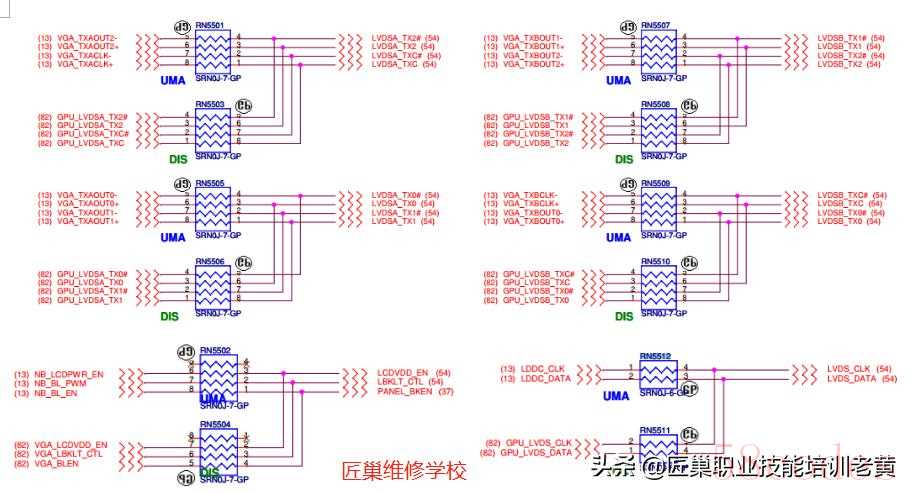

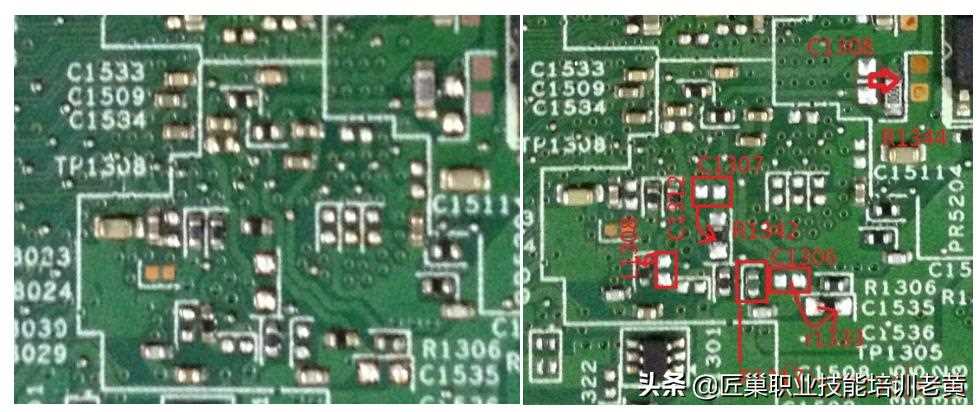

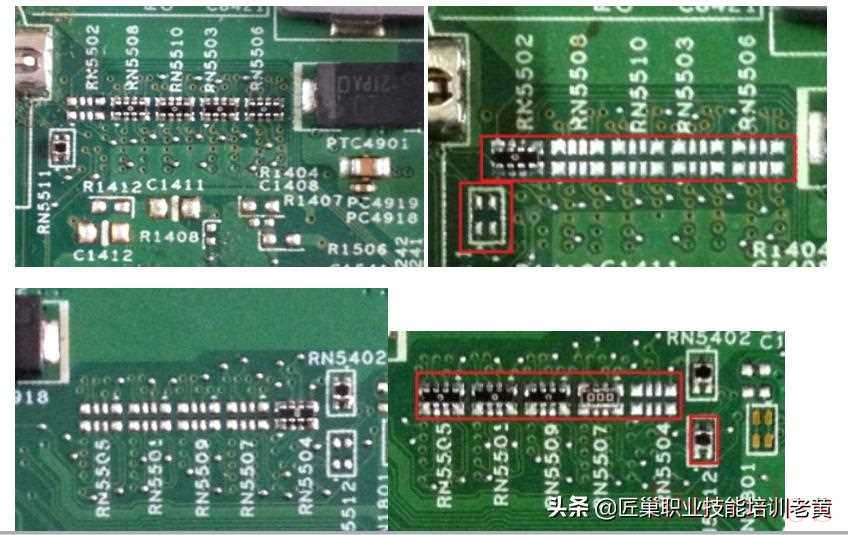

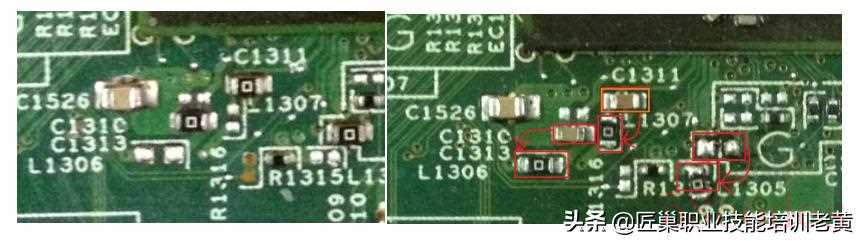

根据图纸调换，我就不一一描述，直接上原图和改后的对比图

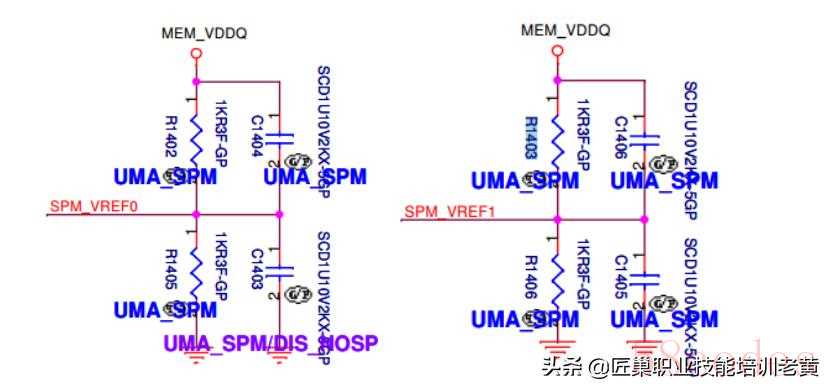

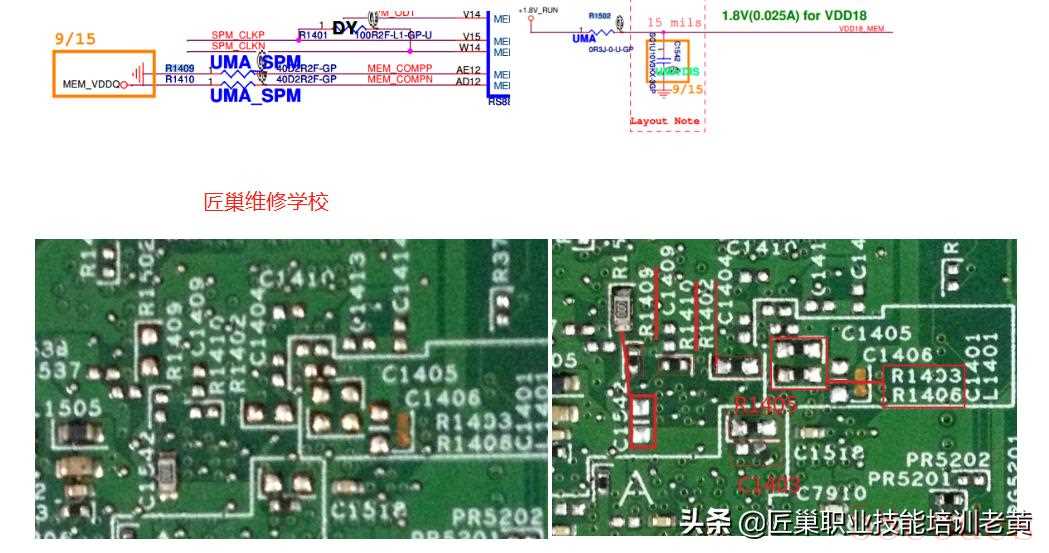

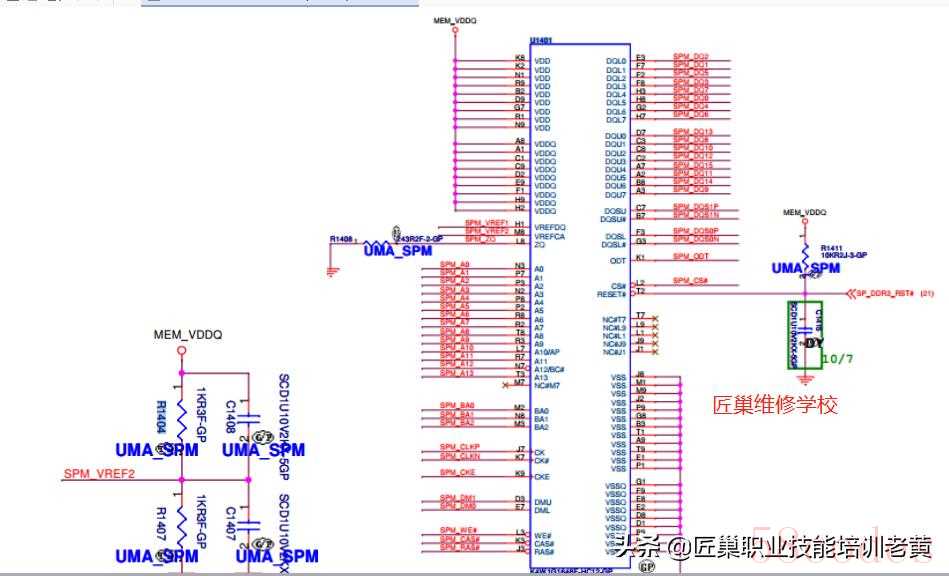

串联分压，开始我还找1K的，后来找了半天才找到2个，既然是大小相同的串联分压，索性找10K的，料板上一找一大把。

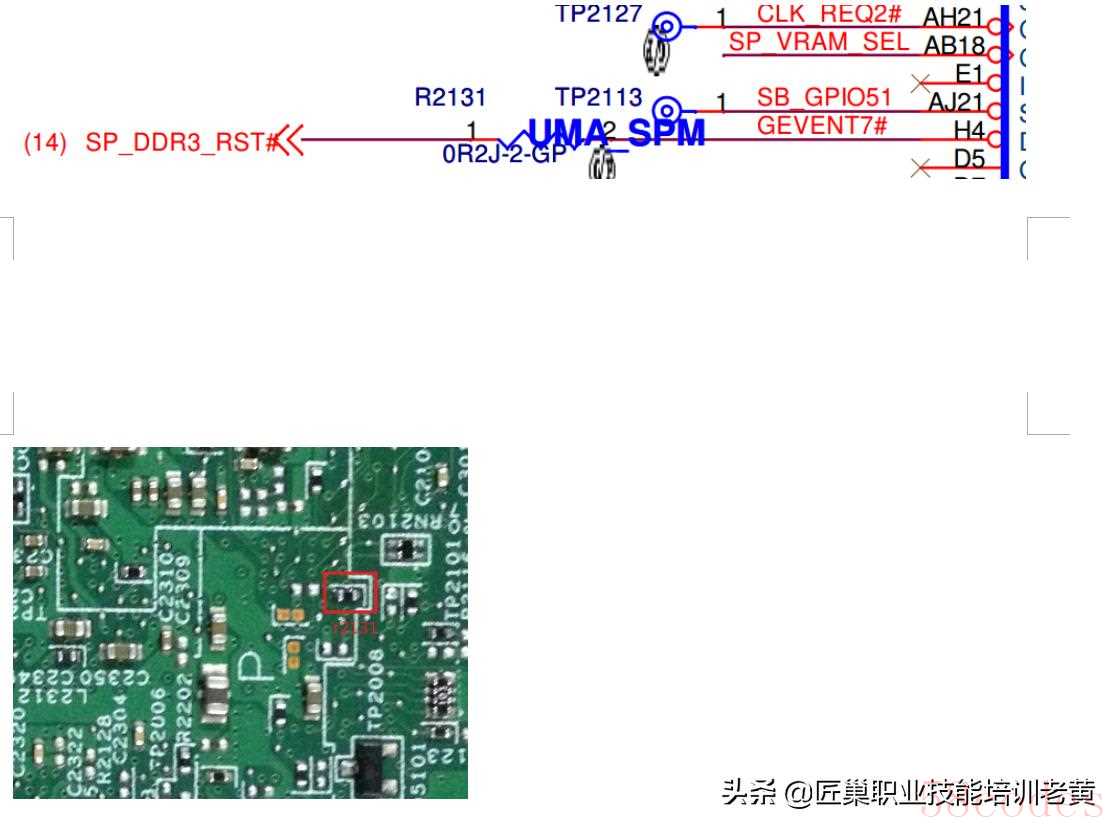

显存复位，加上一个电阻

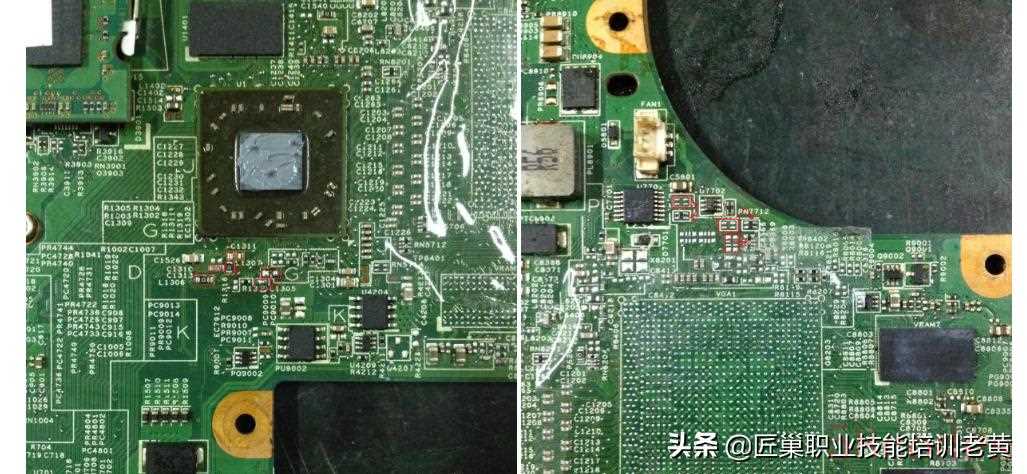

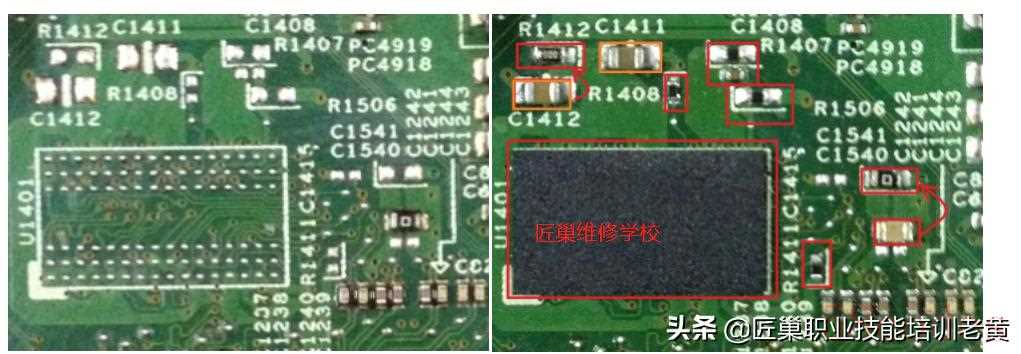

最后附上整体修改后的图片

好了，教程就写到这里了，希望对大家有帮助。欢迎大家来我校参观学习。
