拆解报告：大疆DJI Mic 3无线麦克风

DJI大疆作为视频创作领域的头部硬件品牌，旗下产品除了航拍无人机、日常影像和专业影像录制设备之外，还推出了很多的周边配件，辅助用户进行更好地创作。近日，DJI Mic 3无线麦克风正式发布，产品体积大幅缩小，同时提升了多通道收音能力（最多支持四发八收），新增了自动增益调节、三档音色预设、高精度时间码等功能，为用户带来了更优的音质和更高效的使用体验。

DJI Mic 3无线麦克风提供一拖一、一拖二、一拖四和独立发射器多个版本，支持2.4GHz与5GHz双频段无线传输，并通过自动跳频技术实现更强的抗干扰性能，带来400米的稳定传输。该产品广泛兼容相机、手机、电脑及平板等设备，同时发射器支持DJI OsmoAudio生态直连，支持蓝牙连接手机，无需接收器，为用户带来更便捷的收音体验。

DJI Mic 3支持48kHz 24-Bit无损传输，实现高保真传输效果；支持专业级32-Bit浮点内录，高动态范围带来高品质录音，同时保存原始音频及算法优化后的版本双文件，使后期剪辑更灵活；支持自动增益调节，均衡音量，避免失真爆音；支持单声道和双声道模式，支持常规、饱满、明亮三挡音色预设，支持弱挡降噪、强挡降噪，满足个性化录音需求；还支持内录时记录时间码信息，剪辑更高效。

DJI Mic 3发射器单次续航时间8小时，接收器续航为10小时，充电盒可为麦克风提供约2.4次额外充电，支持3C倍率充电，充电5分钟可使用约2小时；支持自动省电、超时自动关机、同步相机开关机、边充边用，进一步提升续航体验。素材导出可以通过充电盒和USB-C数据线一次性导出两个发射器的内录素材，也可以选择将发射器连接至DJI Mimo app来下载音频文件，两种方式都非常便捷。下面来看看这款产品的详细拆解报告吧~

一、大疆DJI Mic 3无线麦克风开箱

大疆DJI Mic 3无线麦克风包装盒延续了家族式的设计，此次拆解的为「一拖二带充电盒」版本，正面展示有产品的整体外观，品牌LOGO和产品名称。

包装盒背面介绍有产品功能特点：轻巧易用，一体收纳；四发八收，支持四声道输出；自动增益调节，均衡音量；三挡音色预设，两挡降噪；双文件32-Bit浮点内录；内置时间码，高效剪辑；智能长续航，快速充电。其他还有包装清单、公司及产品说明等信息。

包装盒侧边设计有“DJI”品牌LOGO。

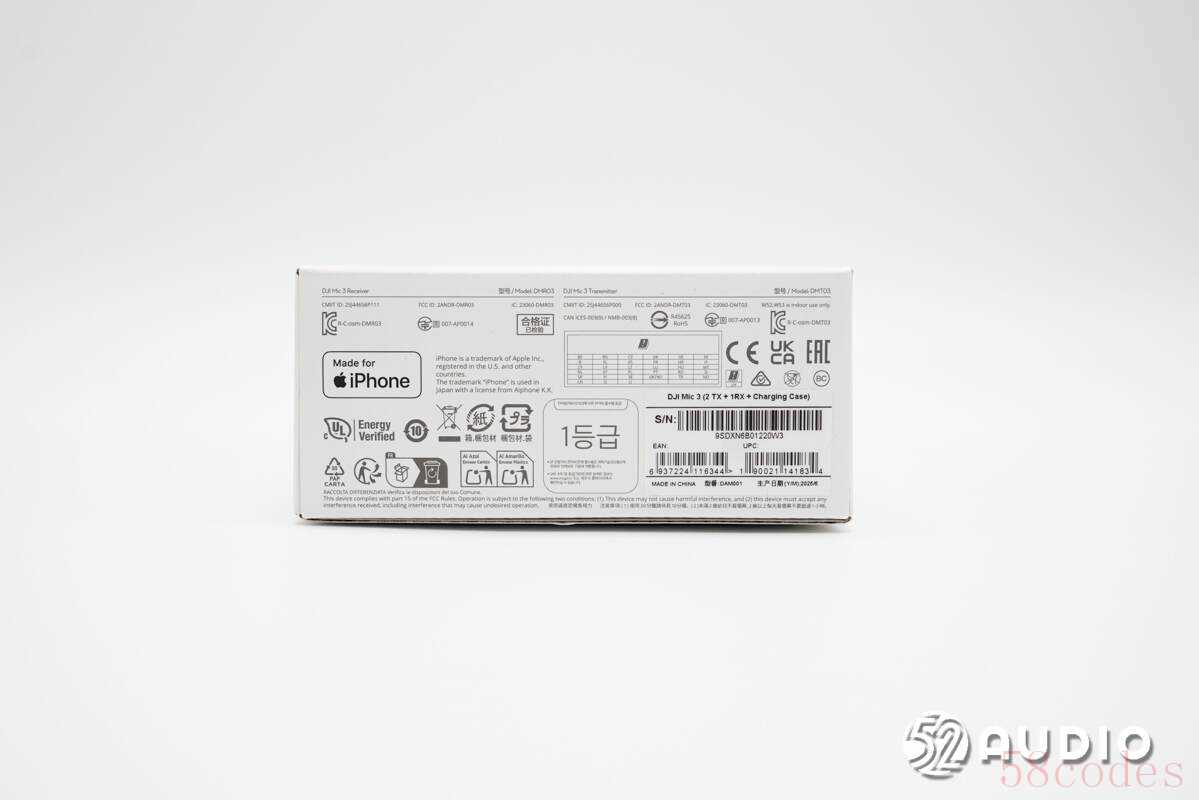

包装盒底部设计有各种认证标识和监管信息，贴有产品出厂标签，发射器型号：DMR03，接收器型号：DMT03。

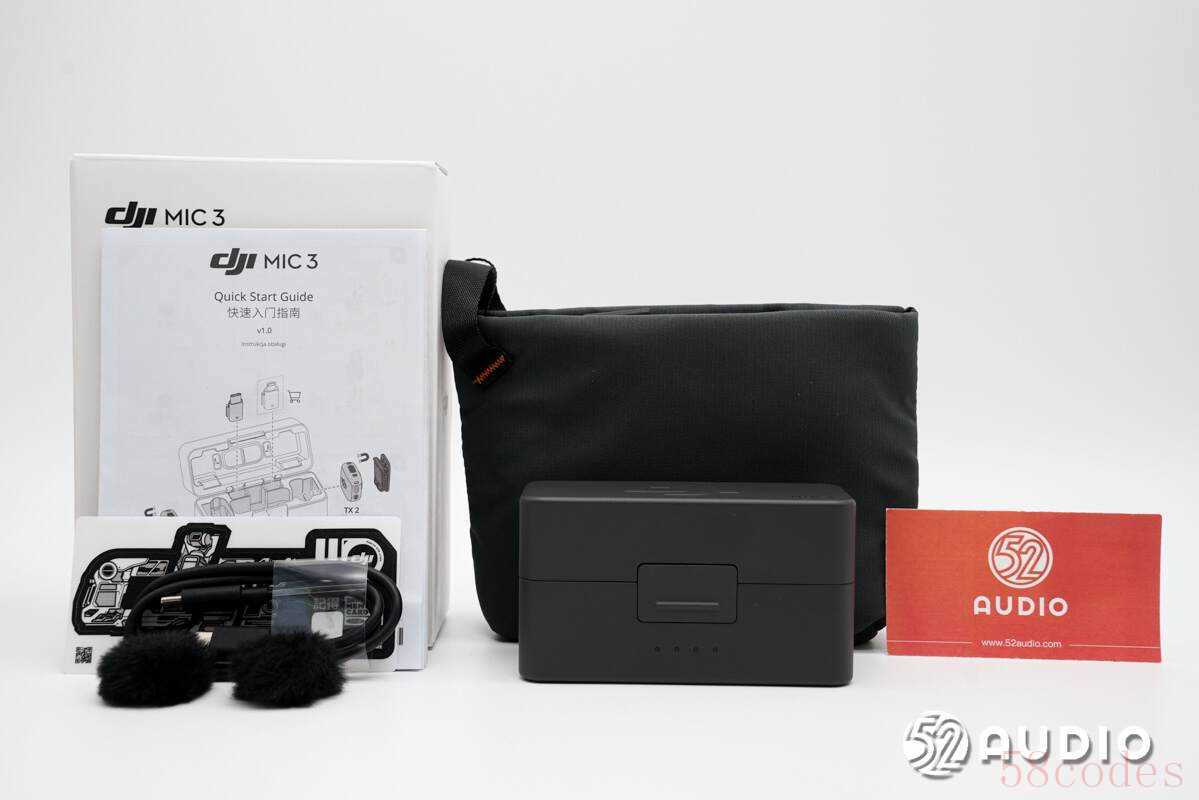

打开包装盒，取出内部所有物品，包括了接收器、发射器x2、充电盒、收纳袋、磁铁x2、手机连接头、防风毛套x4、相机连接线、USB-C数据线、磁吸背夹x2，以及及产品说明书等文档。

USB-C to USB-C数据线，用于为充电盒充电和音频数据导出。

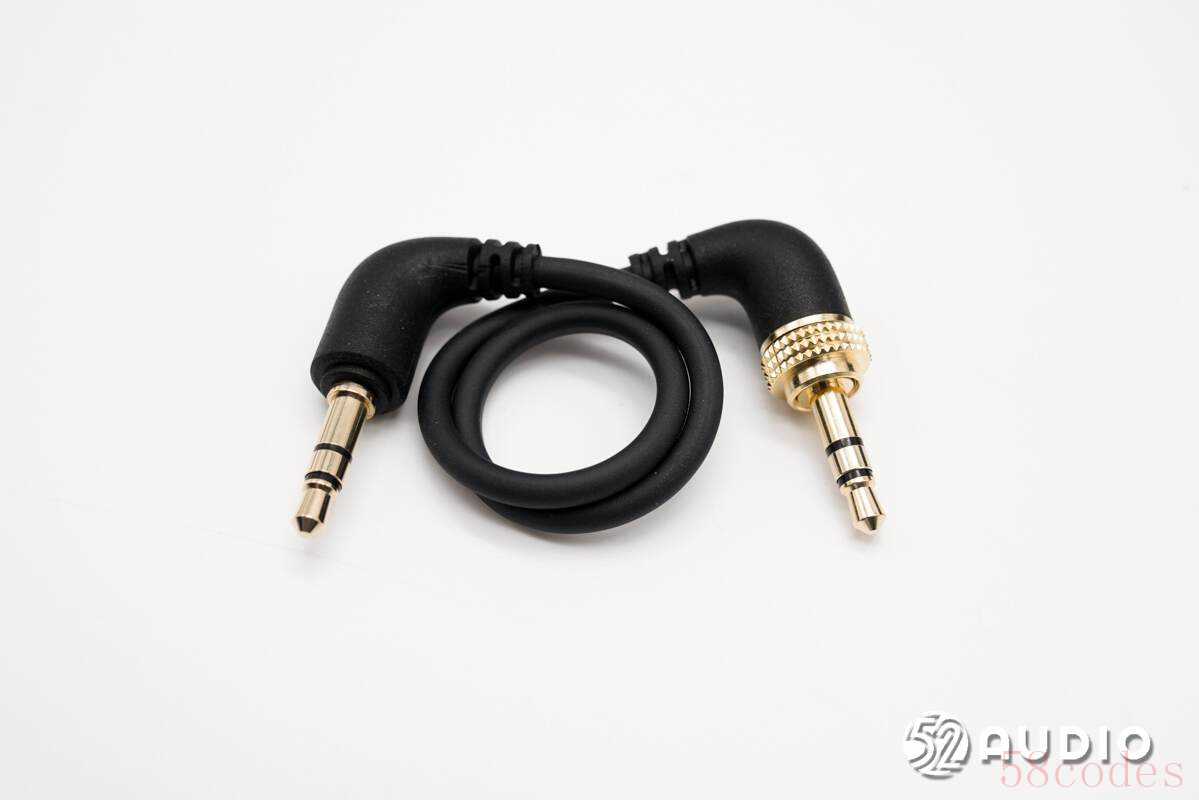

3.5mm TRS to TRS带锁音频转接线，用于连接单反相机、无反相机（微单）和摄影机等录音设备。

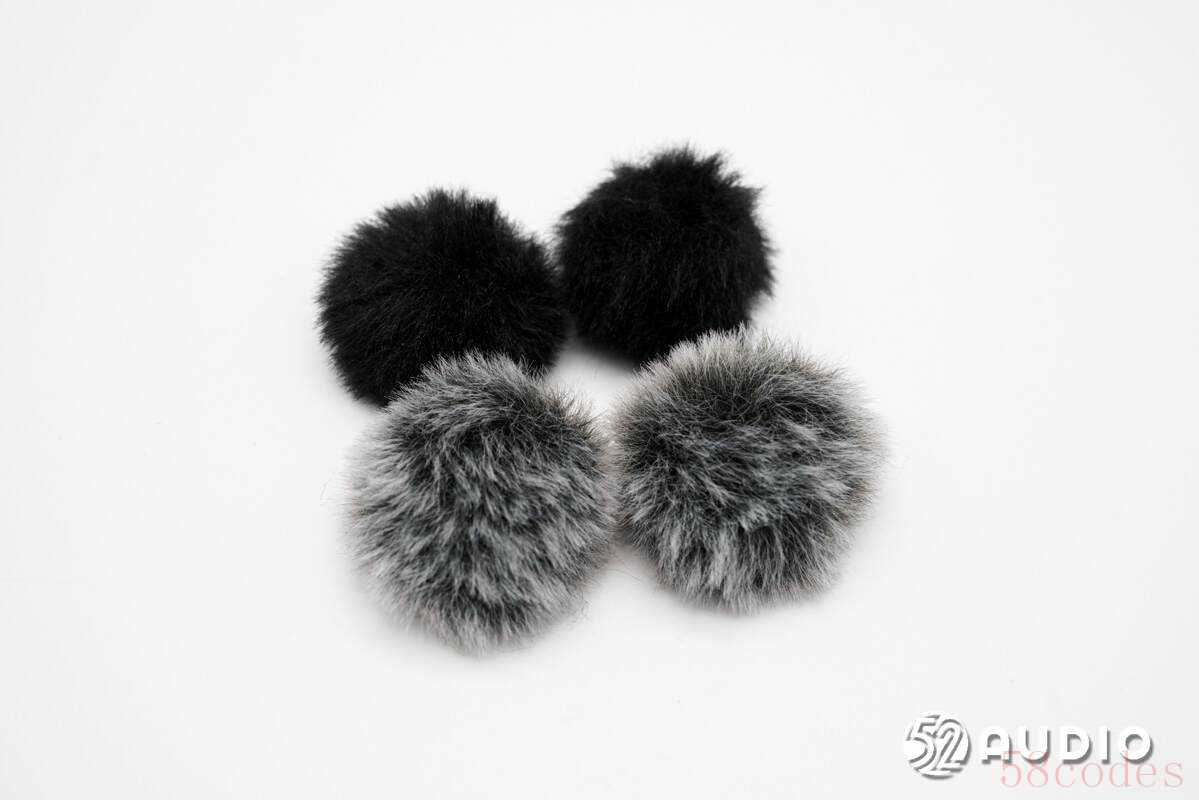

两副不同颜色的防风毛套，用于大风环境降低风噪，同时起到防喷、防尘效果。

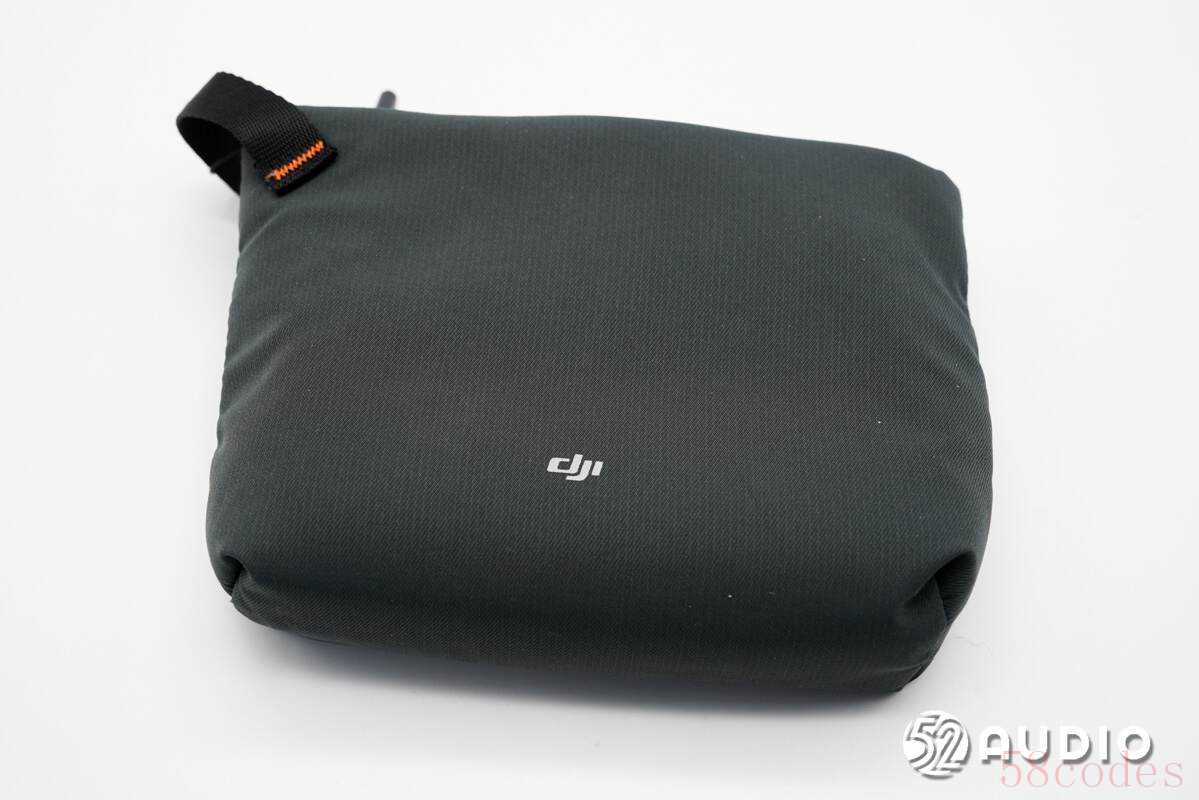

随机标配的收纳袋，外部编织材质，耐磨耐划；内部柔软内衬很好的保护设备。

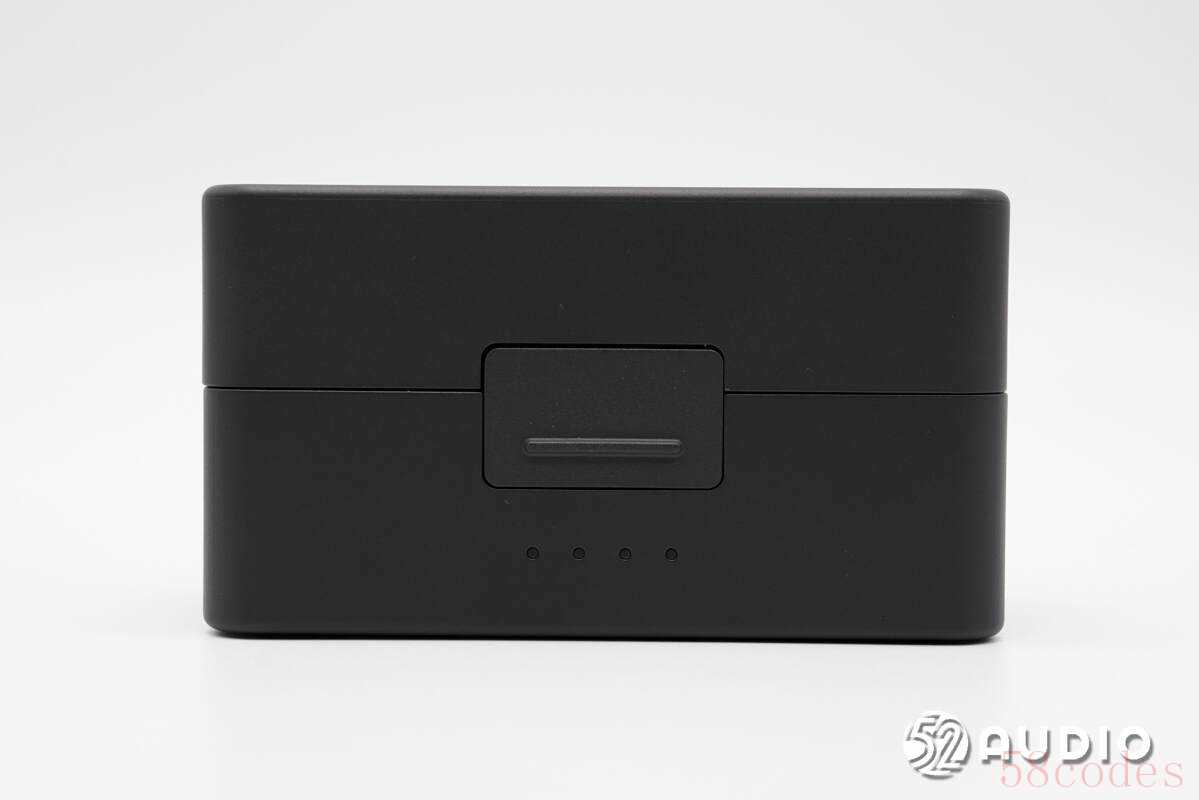

大疆DJI Mic 3无线麦克风充电盒延续了家族式的方形设计，磨砂质感，通过磁吸和卡扣两种方式固定。机身正面设置有4颗指示灯，用于反馈剩余电量信息。

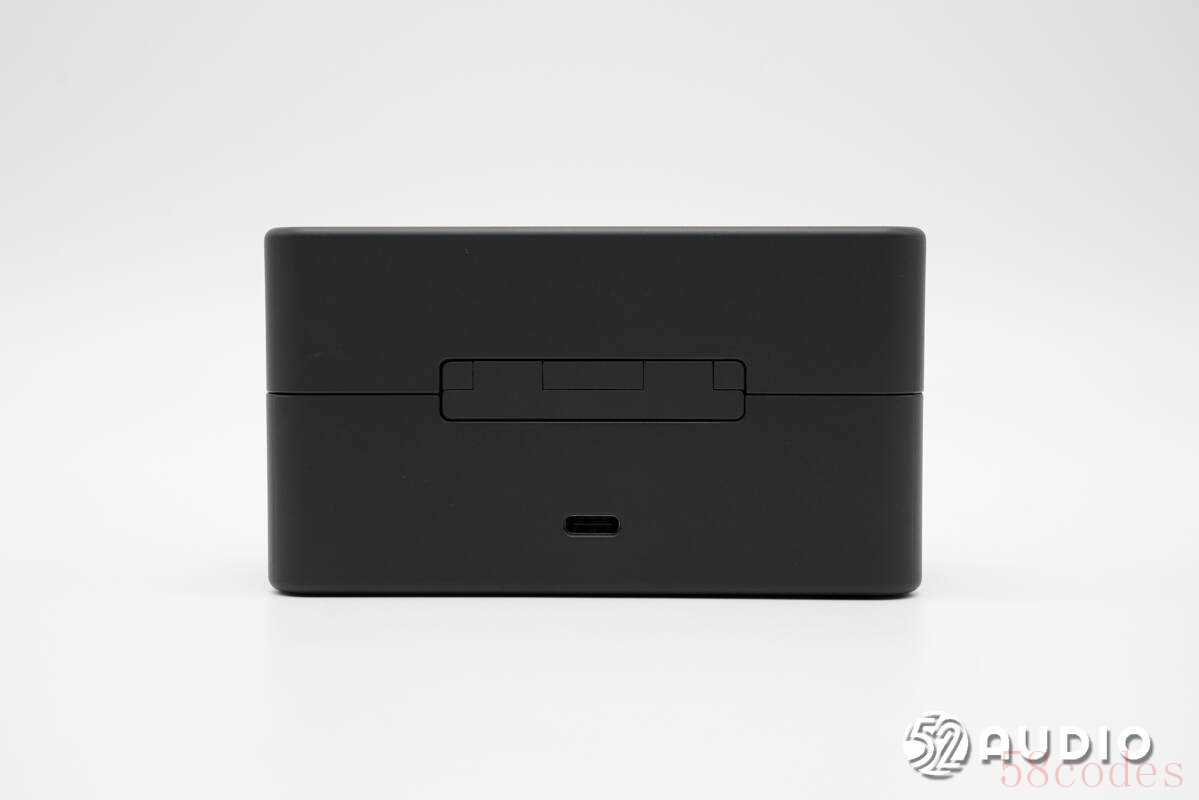

机身背面设置有Type-C接口，用于充电和录制内容导出。

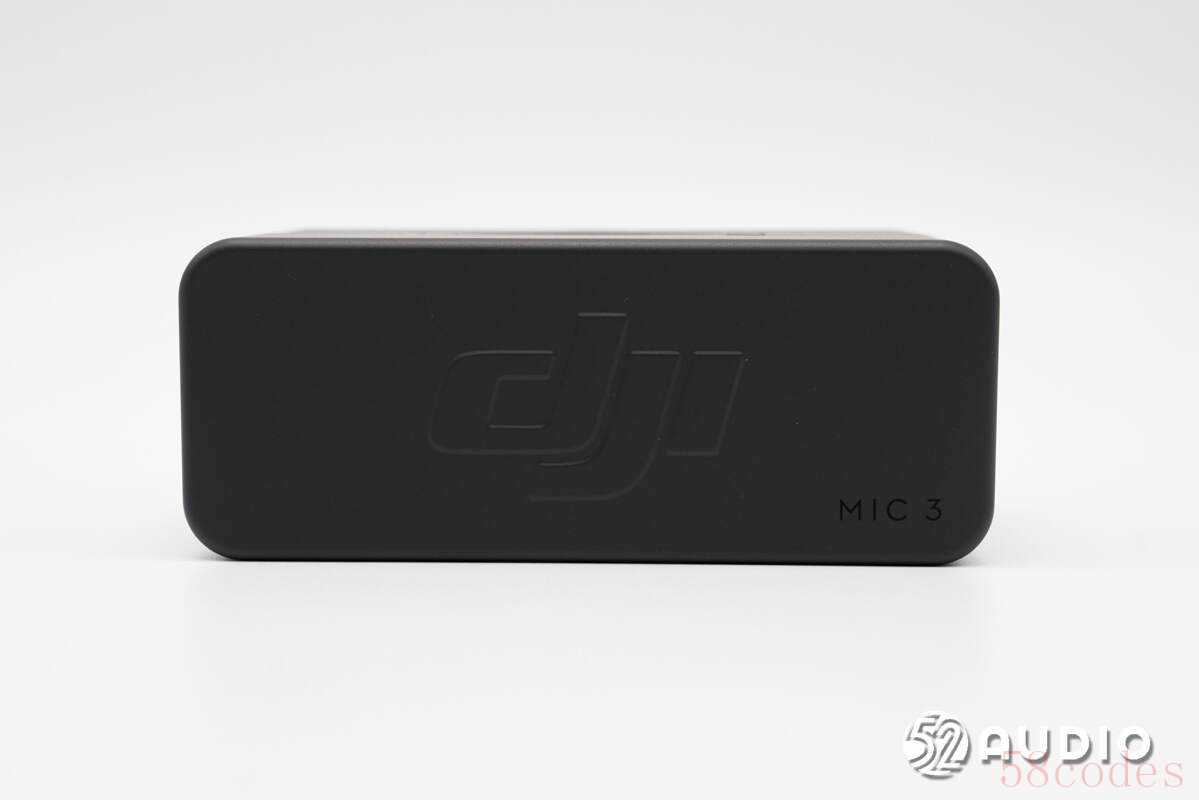

机身顶部设计凸起的DJI品牌Logo和MIC 3产品名。

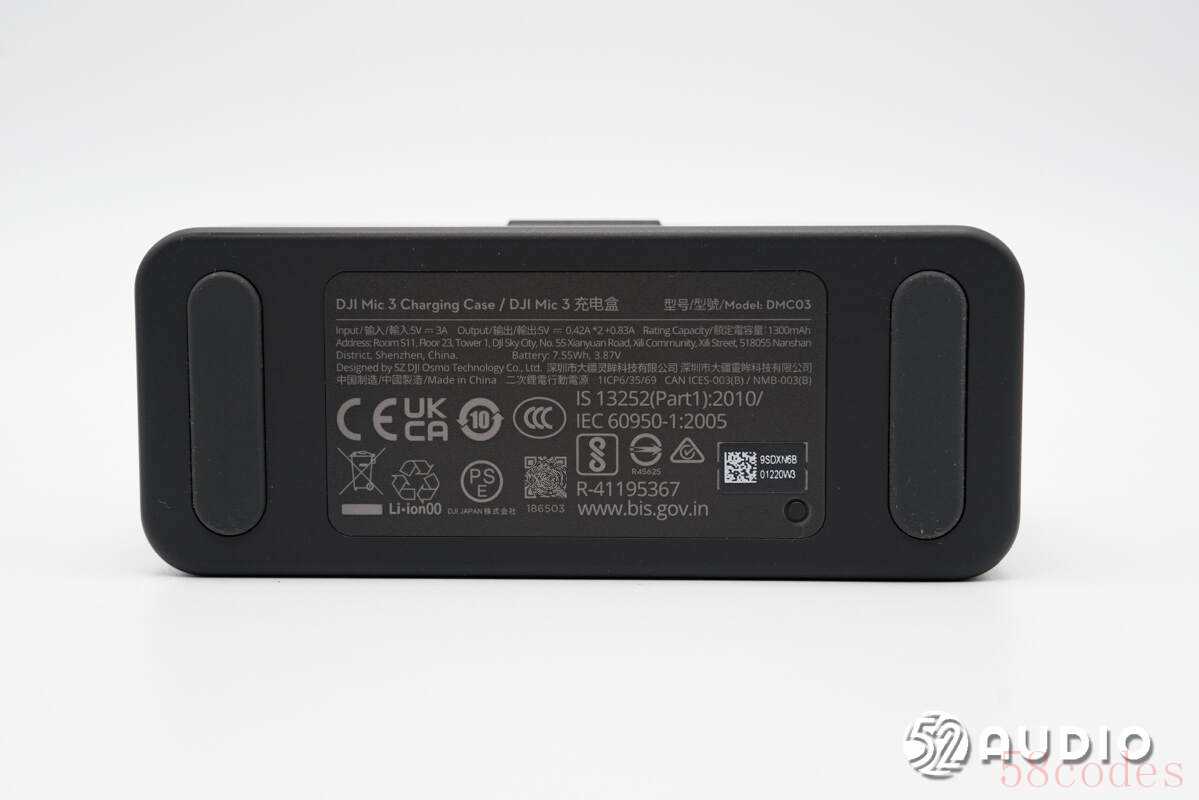

机身底部设置有防滑橡胶垫，标注有产品信息。DJI Mic 3充电盒，型号：DMC03，输入：5V-3A，输出：5V-0.42A*2+0.83A，额定电容量：1300mAh，深圳市大疆灵眸科技有限公司，中国制造。

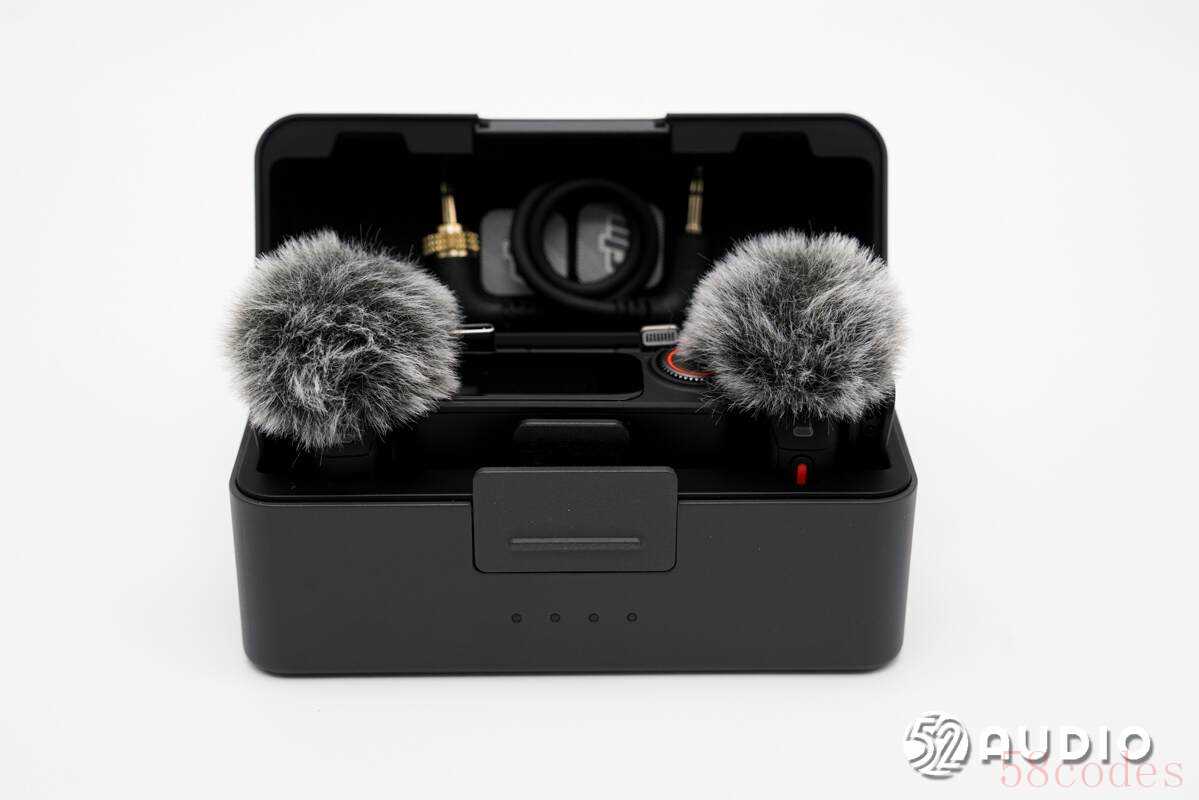

打开充电盒盖，内部可完整收纳麦克风、连接头，以及防风毛套、数据线、磁铁等配件，外出使用更加便携。

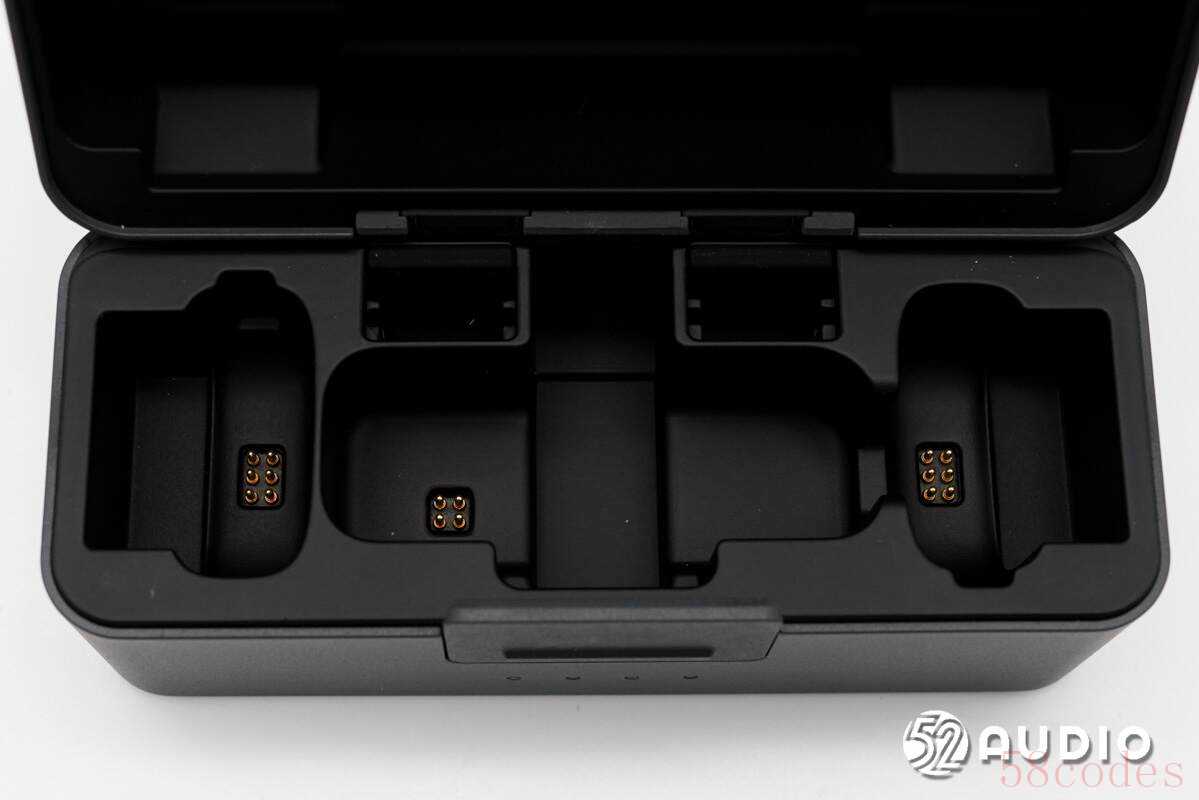

取出充电盒内部所有物品，座舱底部设置有与麦克风充电/通讯的金属顶针。

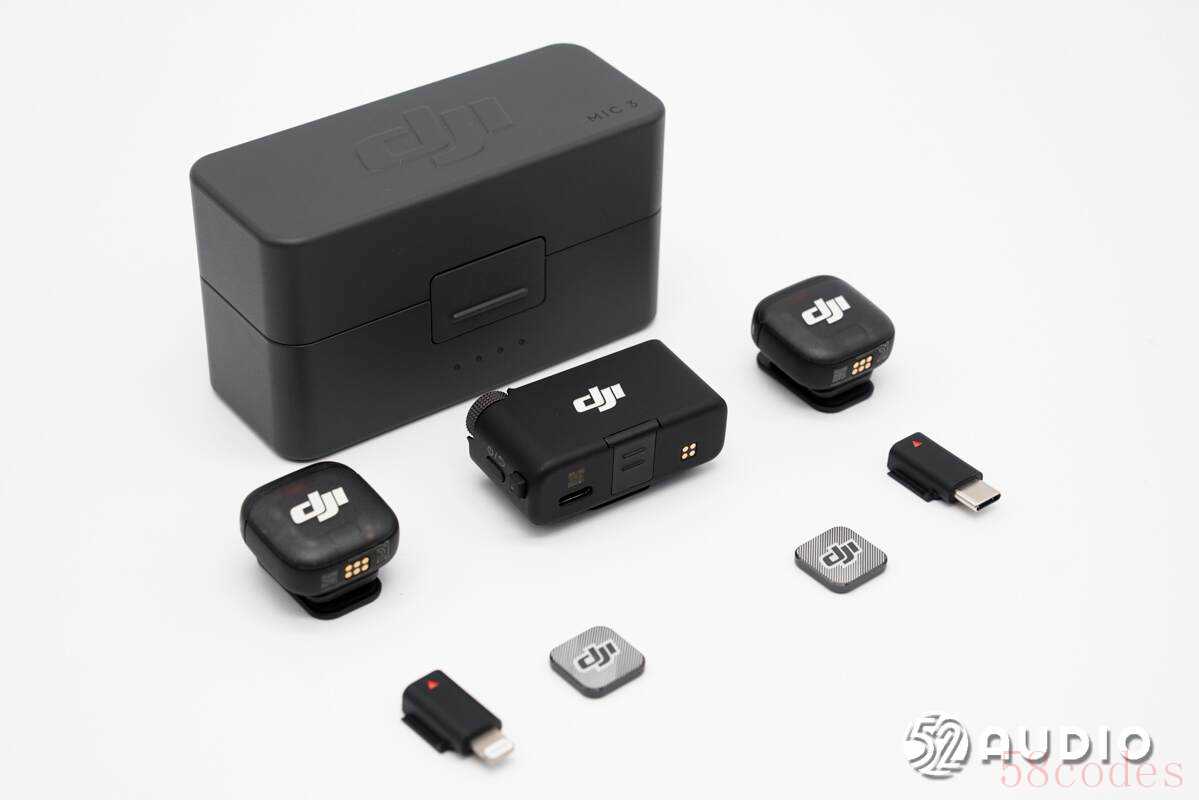

大疆DJI Mic 3无线麦克风整体外观一览，麦克风体积与DJI MIC MINI相当，发射器采用了模块化的接口设计，便于搭配不同录像设备使用。

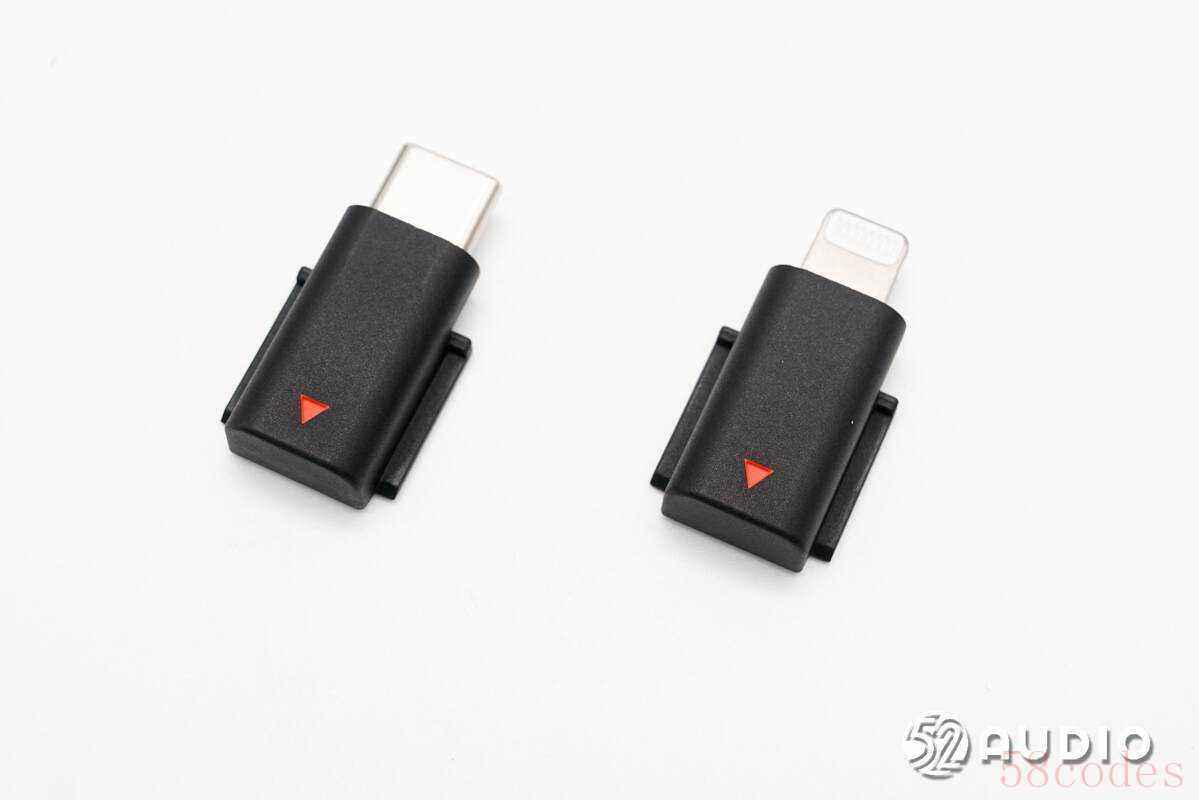

随机标配的USB-C和Lightning接收器连接头，模块化设计，卡扣固定，用于连接对应接口的手机、平板等录音设备。

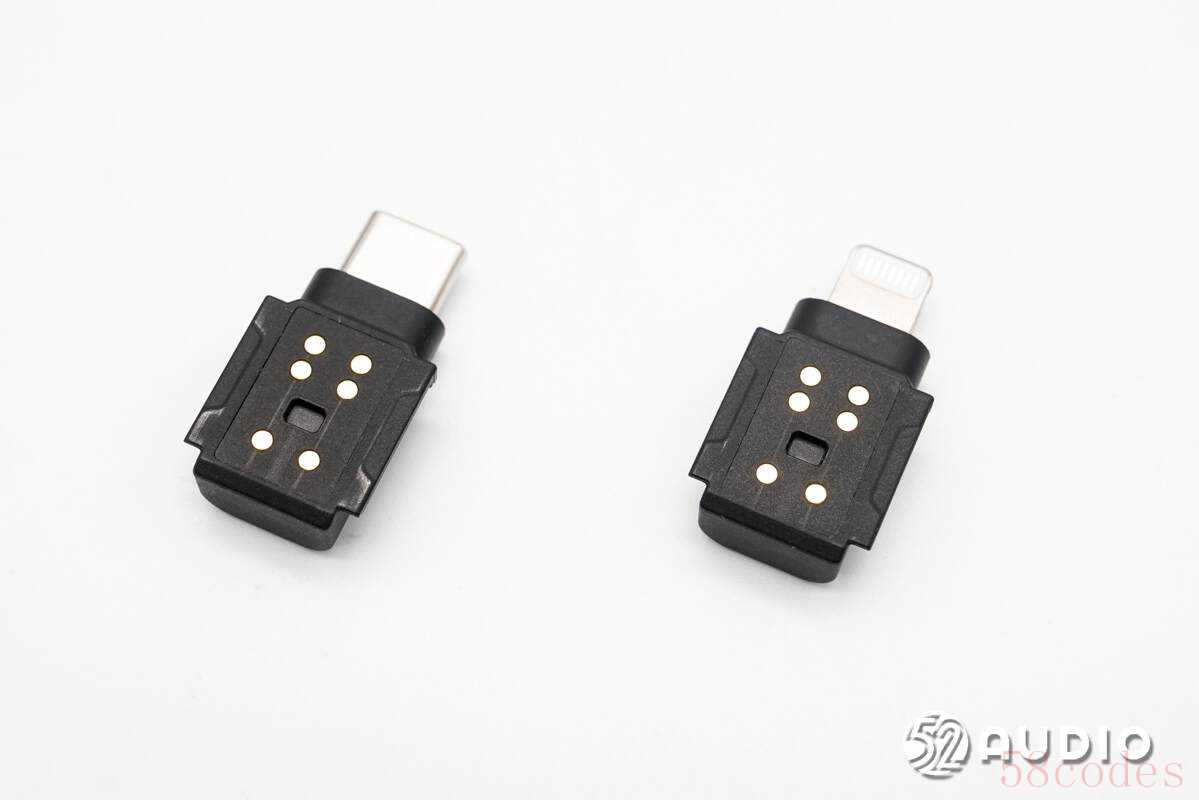

连接头背部外观一览，设置有金属触点和定位槽。

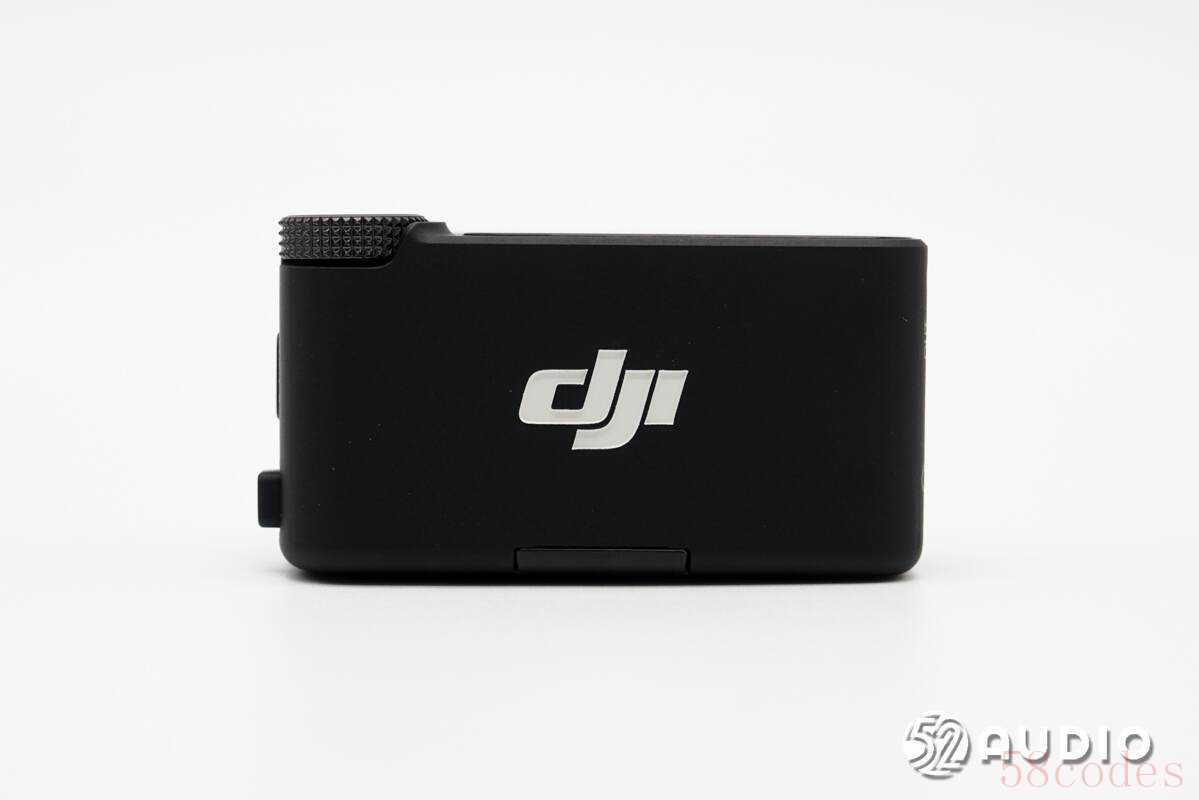

DJI Mic 3发射器延续了上代的专业设计风格，机身正面设计有“DJI”品牌LOGO。左上角设置有拨轮，可用于增益和屏幕选项控制。

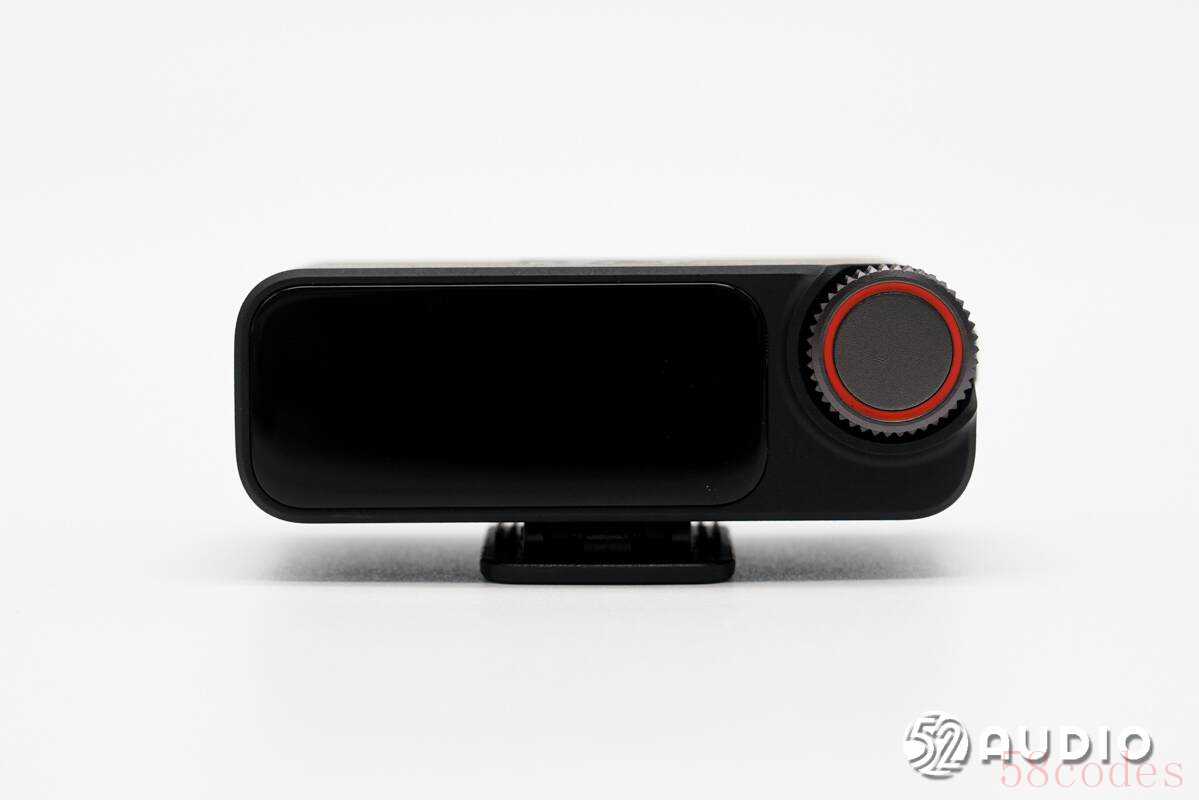

机身顶部设置有触摸屏，用于显示工作状态和各种功能调节。拨轮橙色圆环装饰，边缘滚花提升摩擦力，做工非常精致。

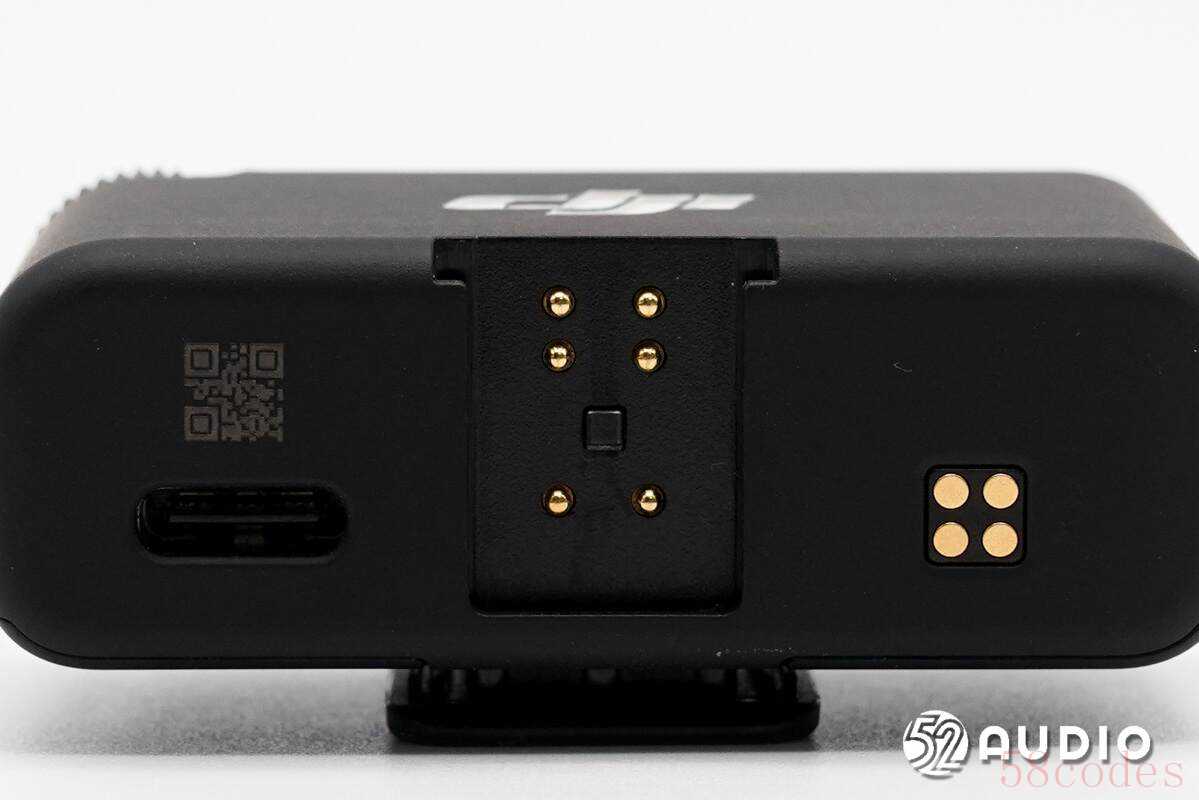

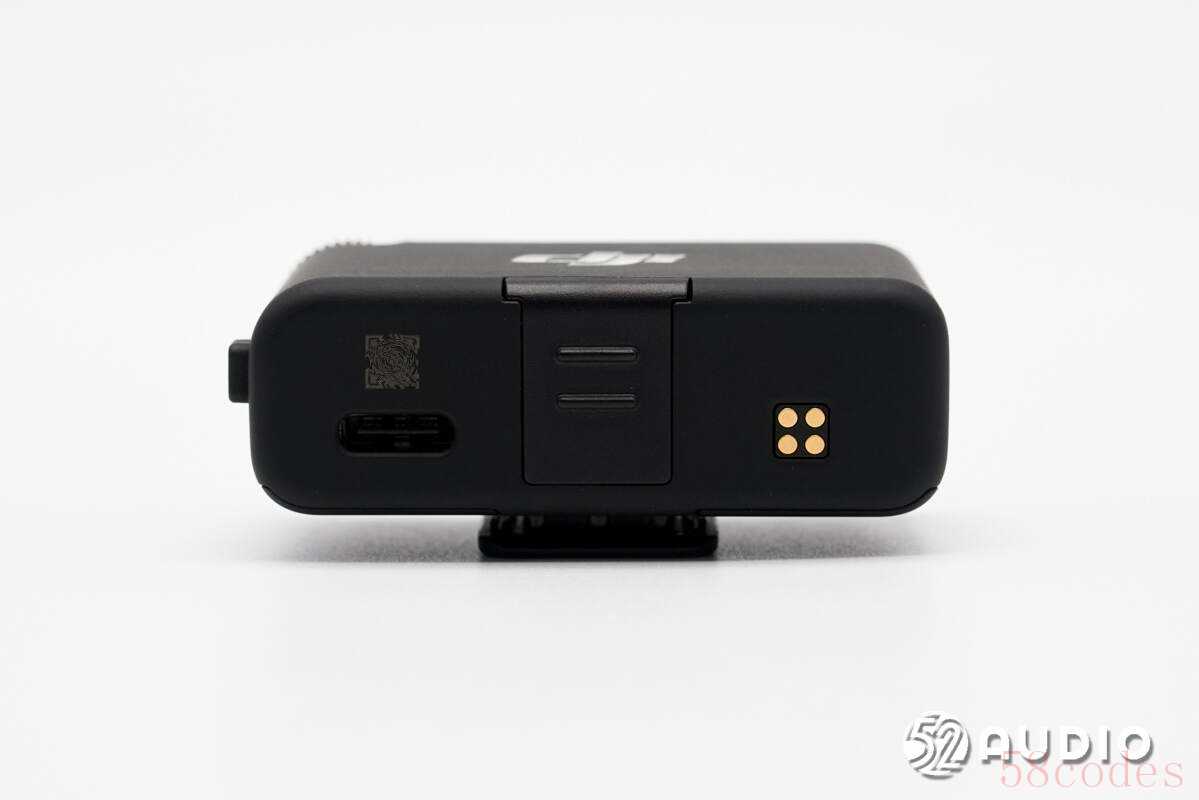

机身底部两侧设置USB-C充电接口和充电触点。中间设置转接头接口，通过保护盖防护。

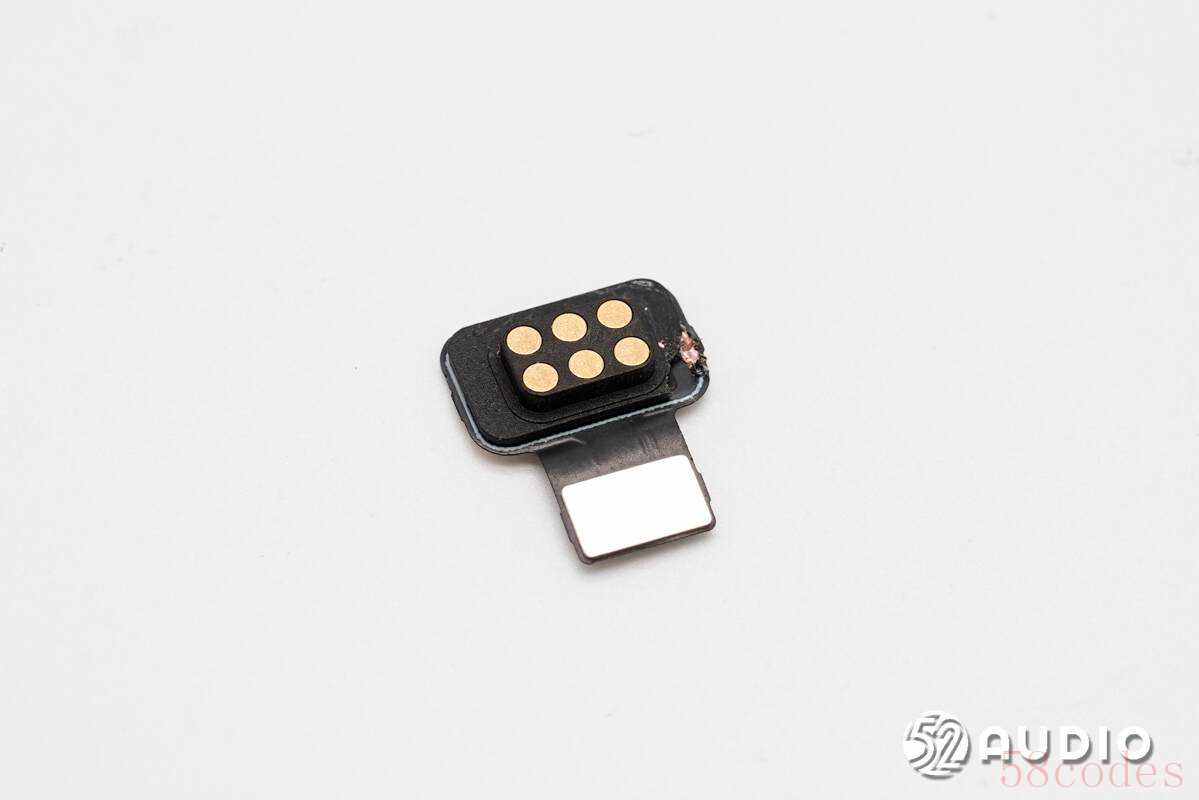

拆掉保护盖，下方设置6颗金属顶针，以及一个定位柱，防止使用时连接头滑动。

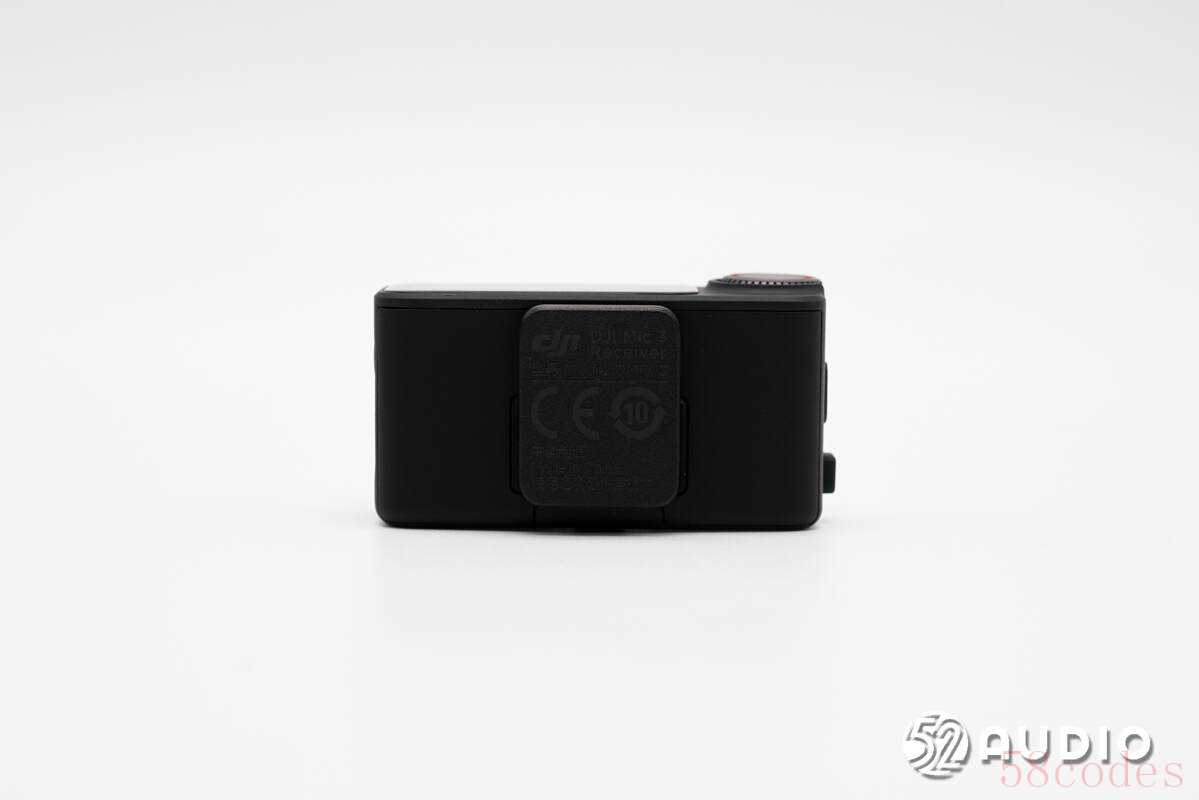

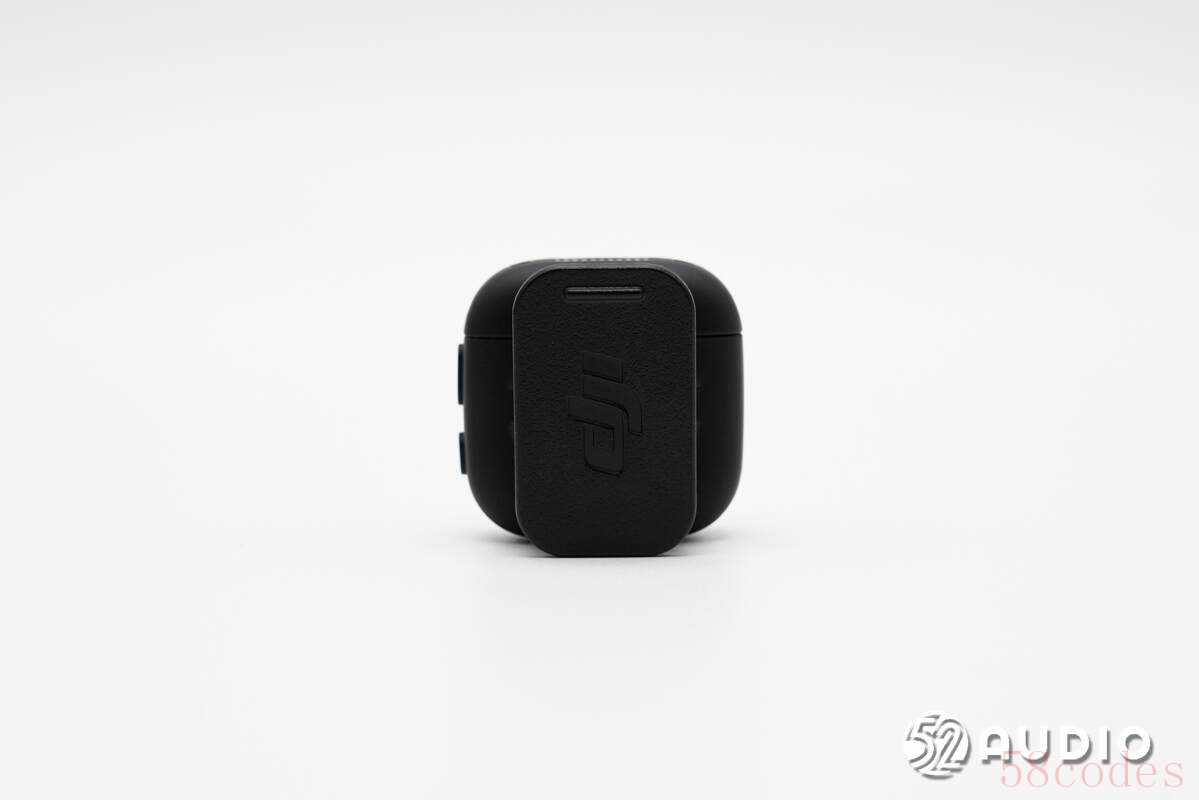

机身背面设计有冷靴接口，便于与相机安装固定。

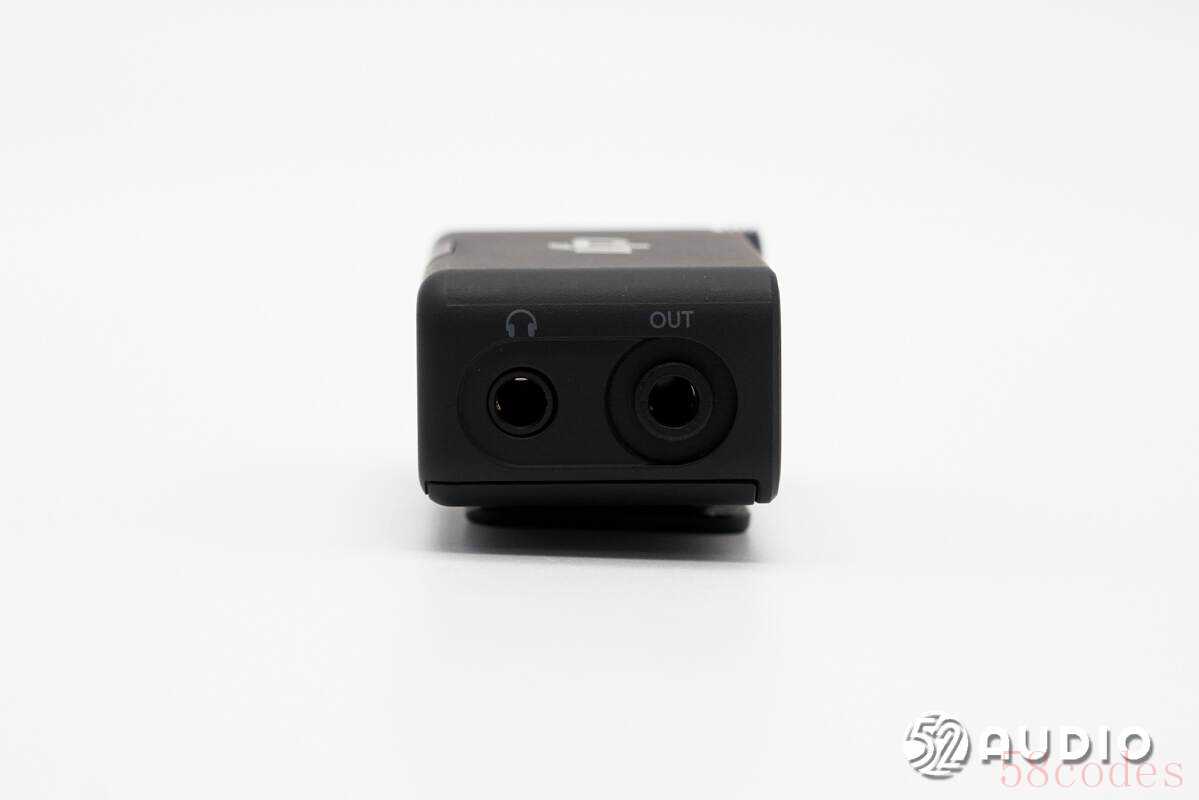

机身左侧设置有监听接口和输出接口。

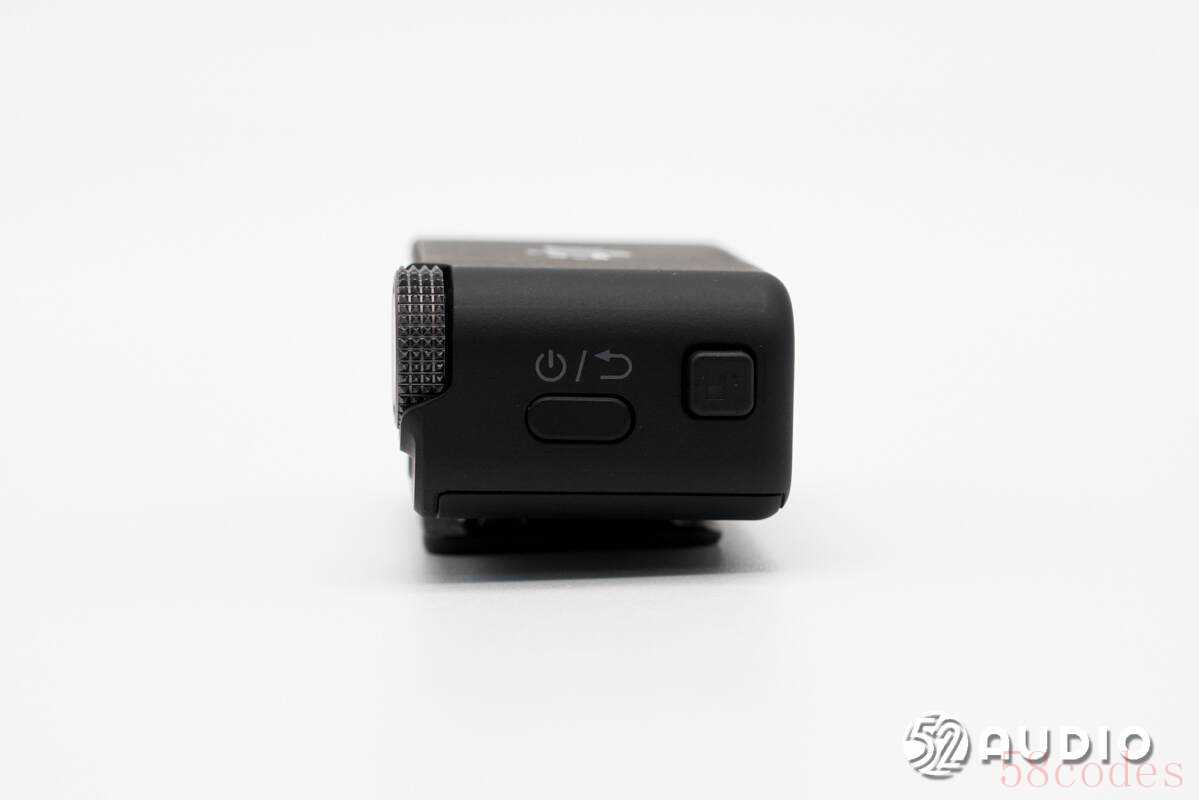

机身右侧设置电源按键和解锁按键。

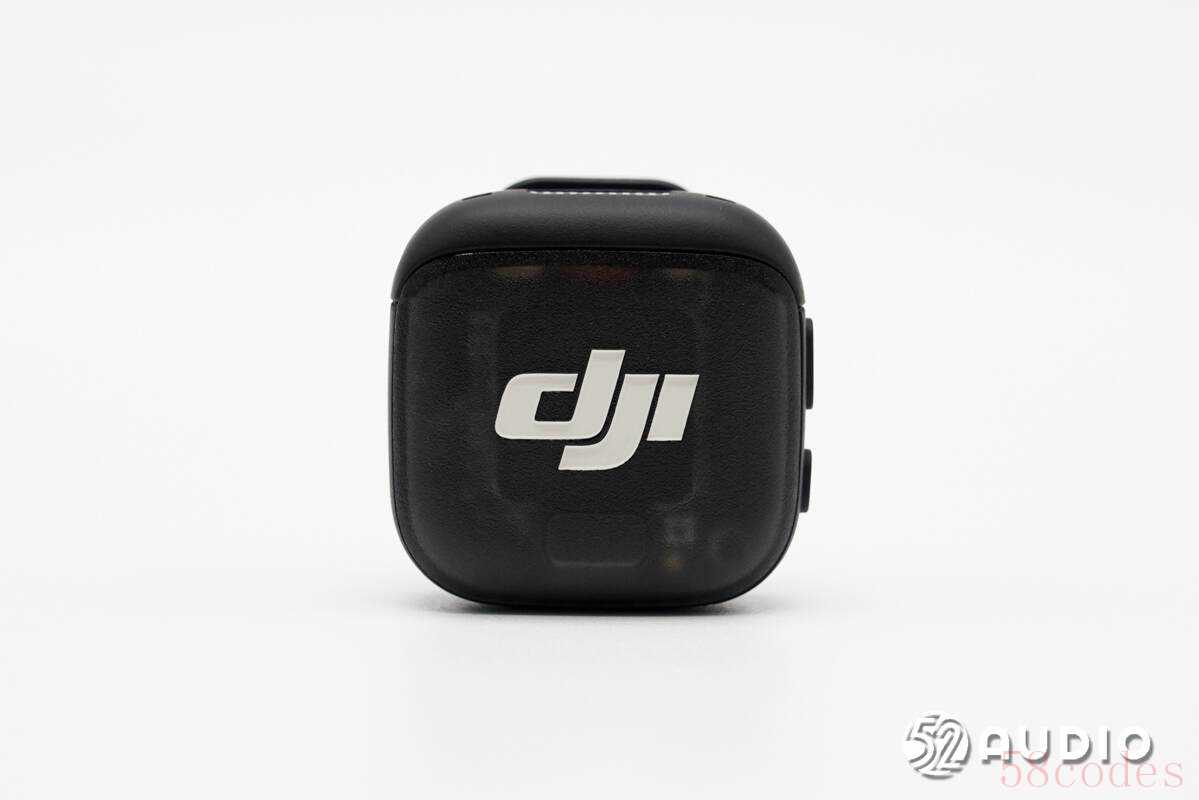

DJI Mic 3发射器体积相较于上代大幅缩小，佩戴更加轻巧舒适。同时面板延续了透明设计，能够看到内部精密元器件。

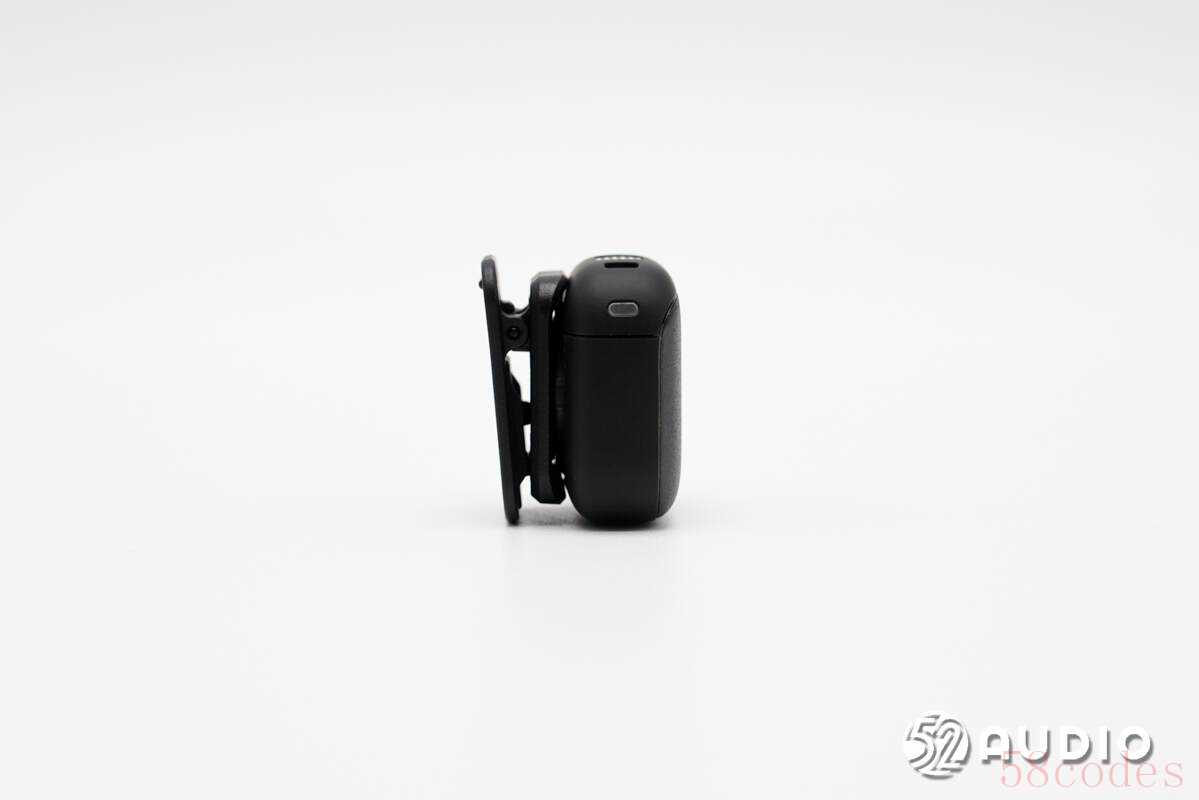

机身背面升级为了磁吸背夹，即可夹在衣领上使用，也可通过磁吸固定在衣服任何位置。

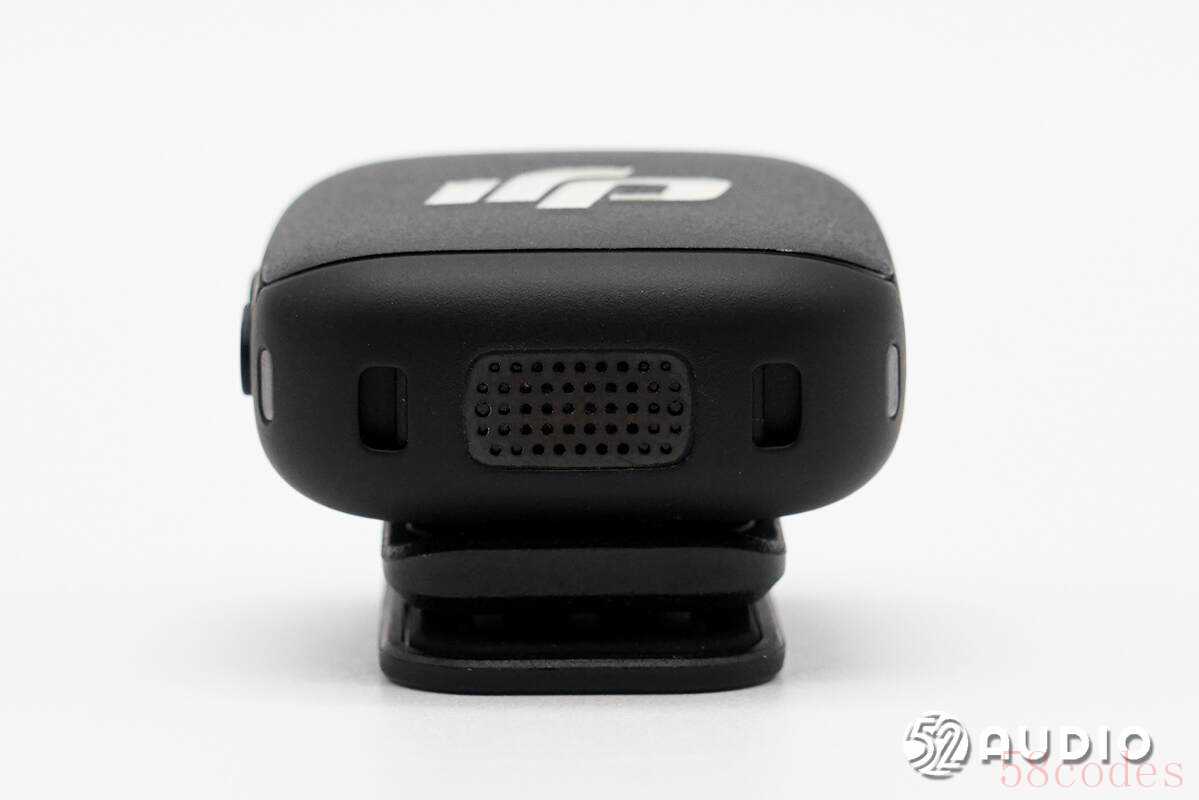

机身顶部设置收音孔，通过金属盖板防护。两侧卡扣用于固定防风毛套。

机身底部设置有连接充电盒的充电触点。

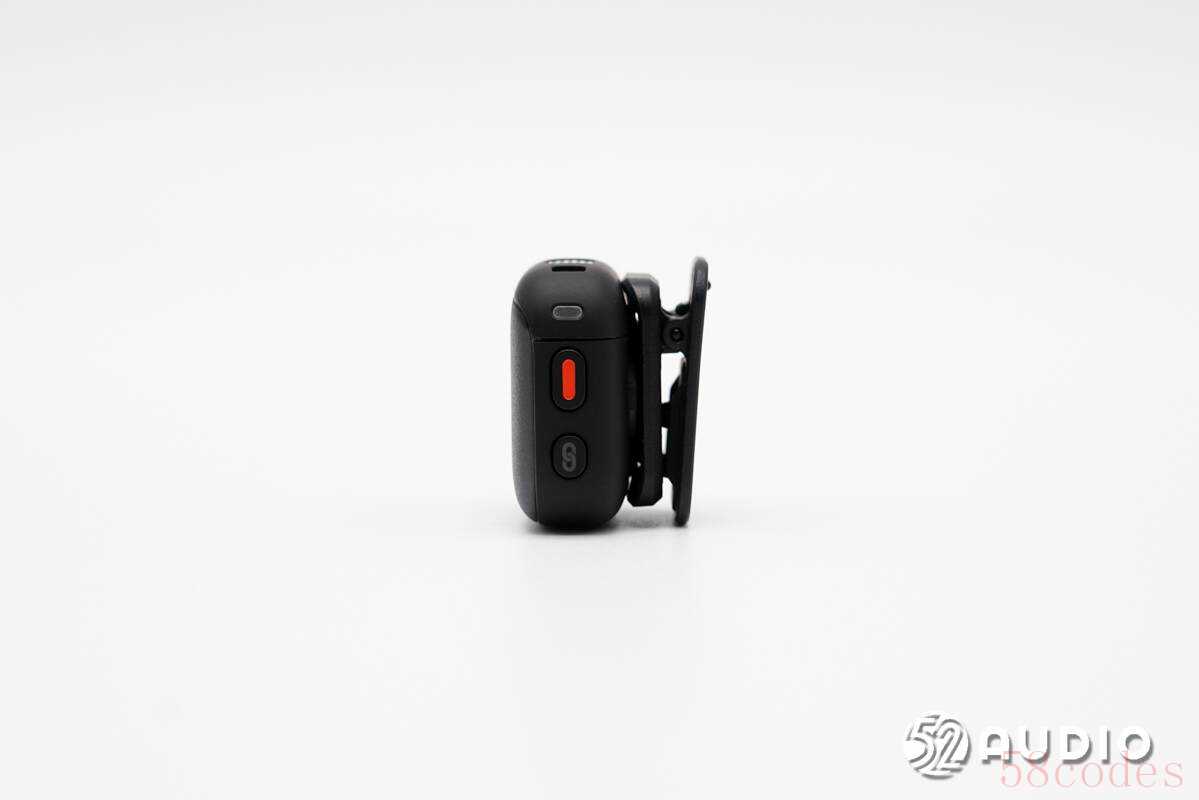

机身左侧从上到下依次设置有系统状态指示灯、电源按键以及配对按键。

机身右侧还有一颗录音状态指示灯。

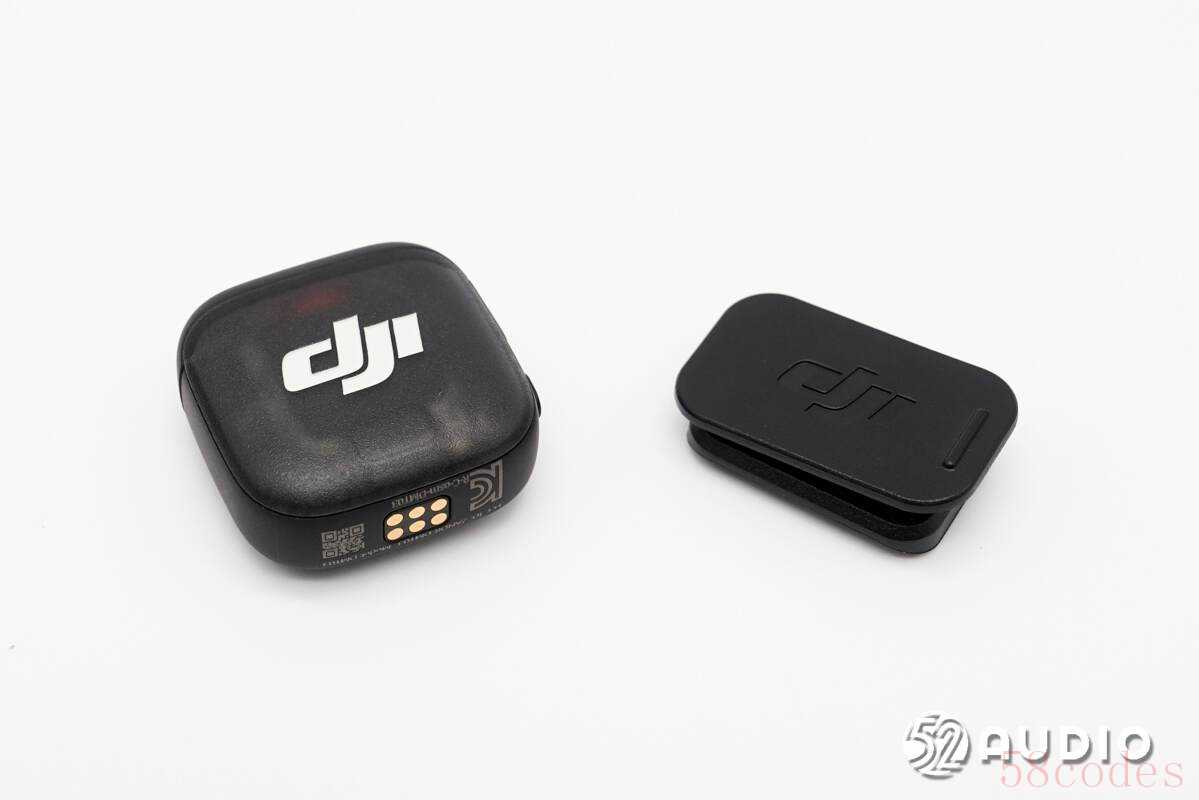

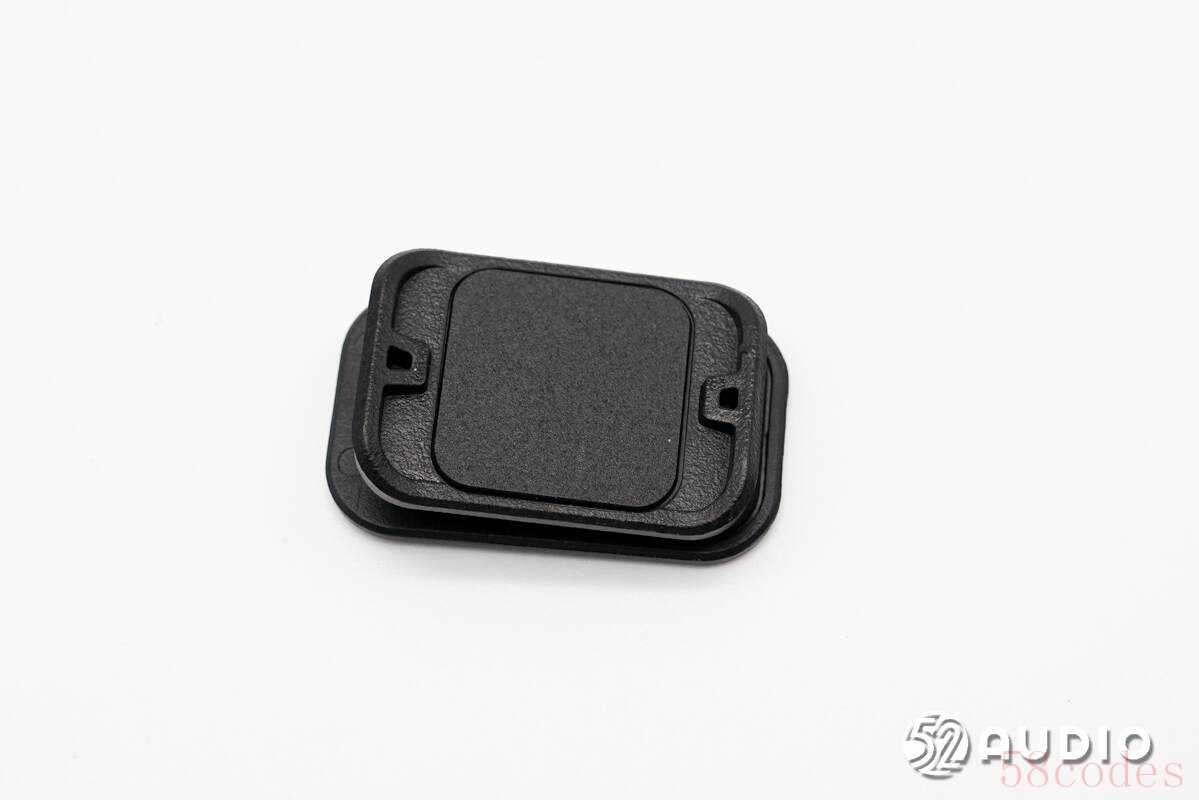

取掉发射器磁吸背夹。

磁吸背夹内侧结构特写，中间方形磁铁，两侧设置有定位柱结构，防止背夹与发射器固定时转圈。

发射器背部特写，中间圆形磁铁，四周设置有定位槽，固定磁吸背夹。

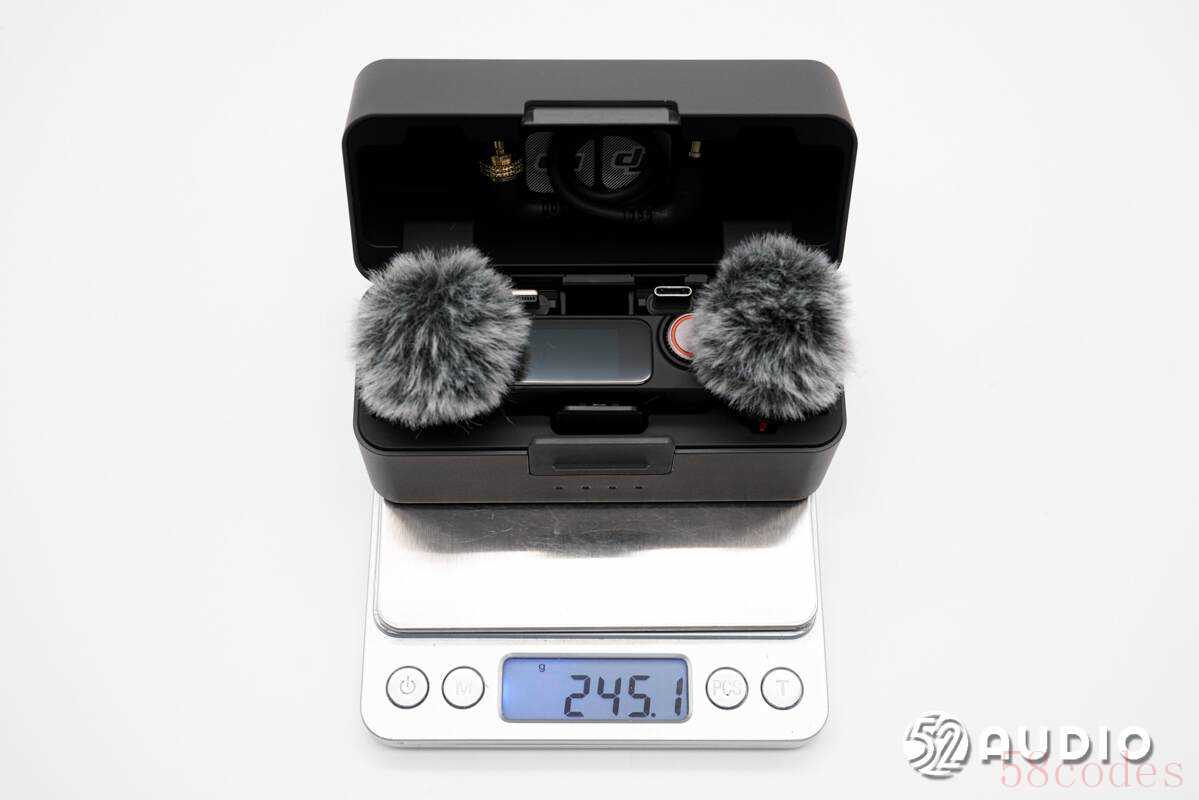

经我爱音频网实测，大疆DJI Mic 3无线麦克风搭配配件整机重量约为245.1g。

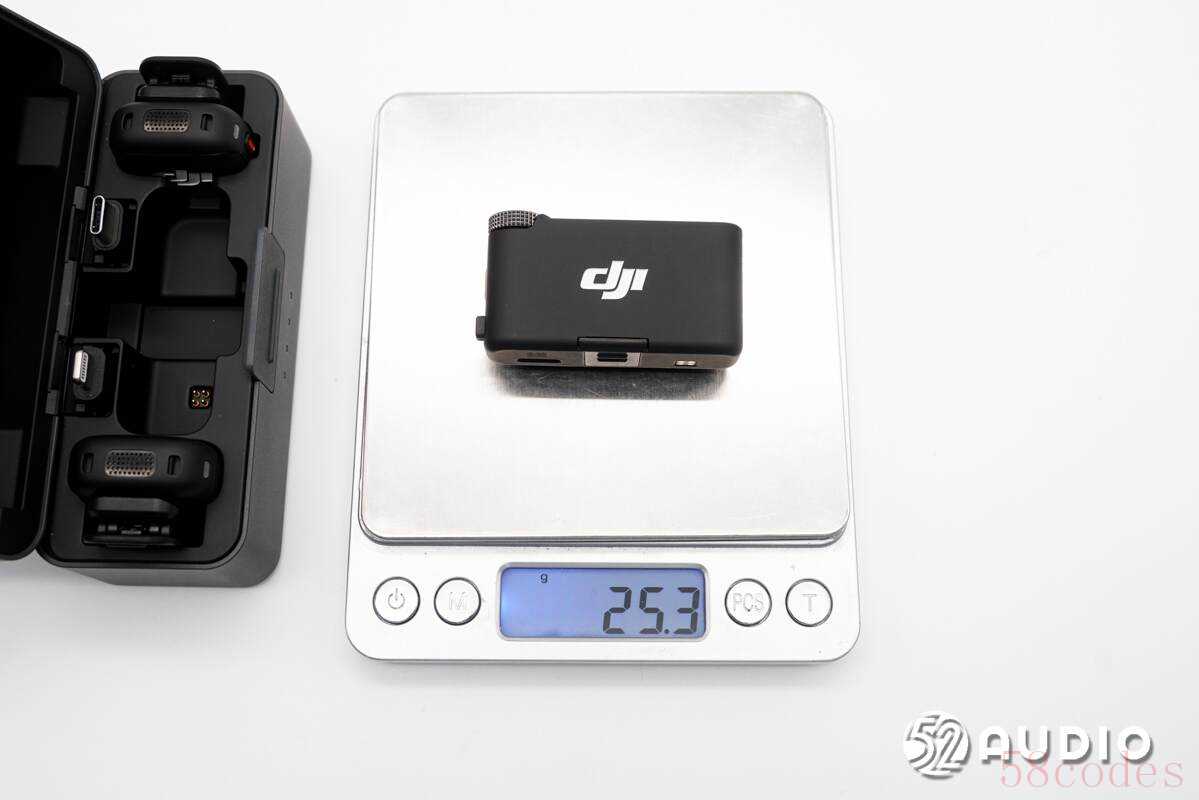

麦克风接收器重量约为25.3g。

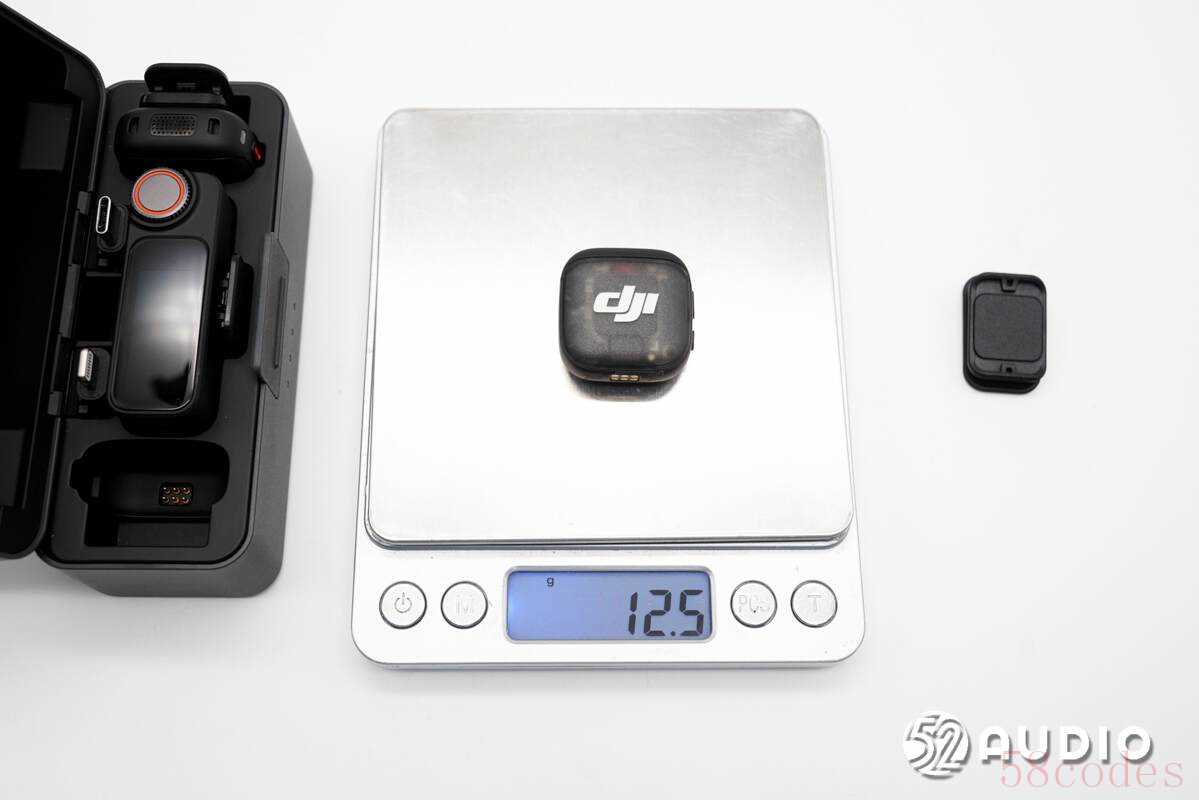

麦克风发射器重量约为12.5g。

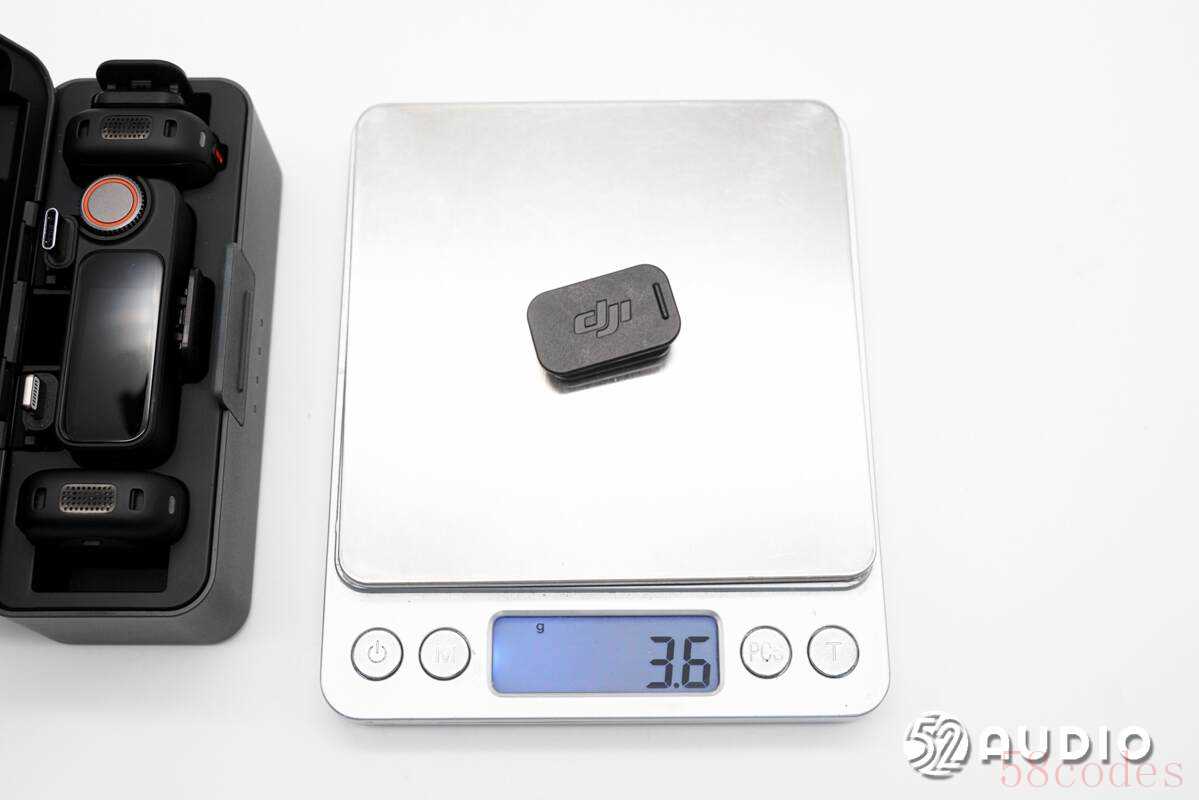

磁吸背夹重量约为3.6g。

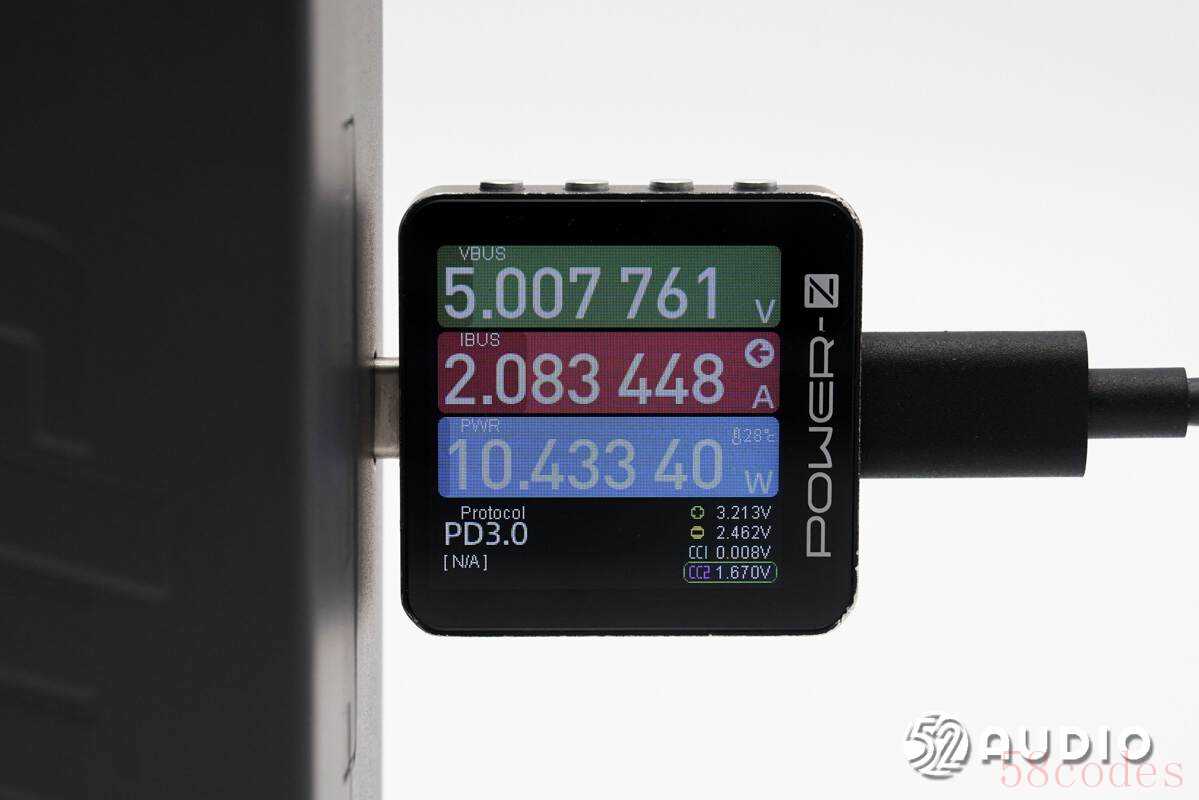

我爱音频网采用CHARGERLAB POWER-Z KM003C对大疆DJI Mic 3无线麦克风进行充电测试，输入功率约为10.43W。

二、大疆DJI Mic 3无线麦克风拆解

通过开箱，我们了解了大疆DJI Mic 3无线麦克风的更加轻巧便携的外观设计，下面进入拆解部分，看看内部结构配置信息~

充电盒拆解

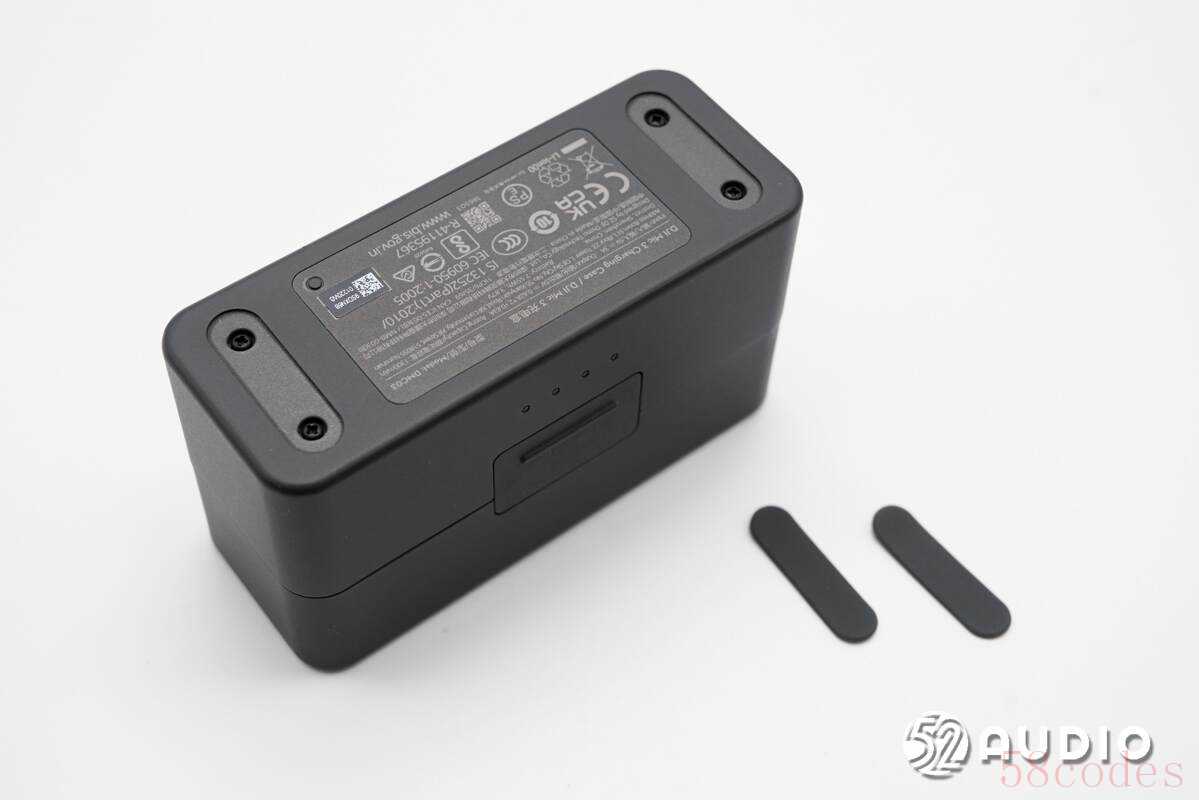

撕掉充电盒底部的防滑垫，下方隐藏有固定螺丝。

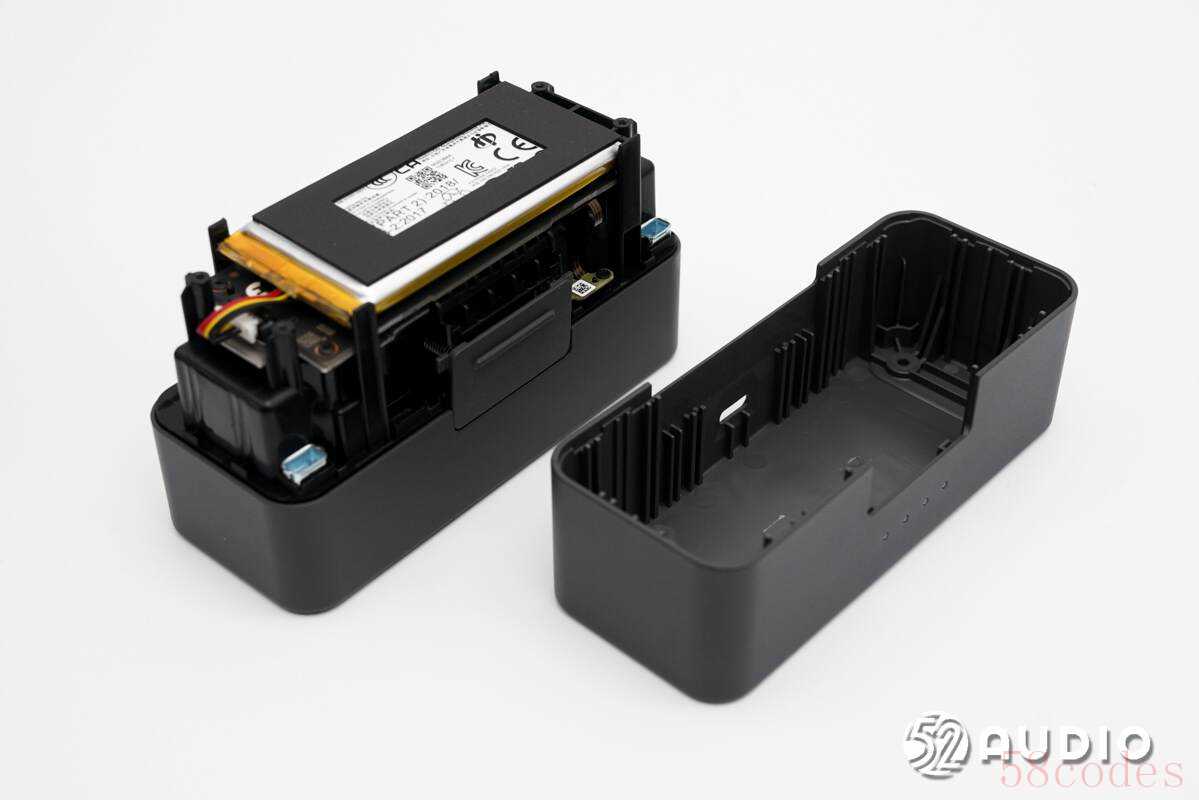

卸掉螺丝，取出座舱结构。

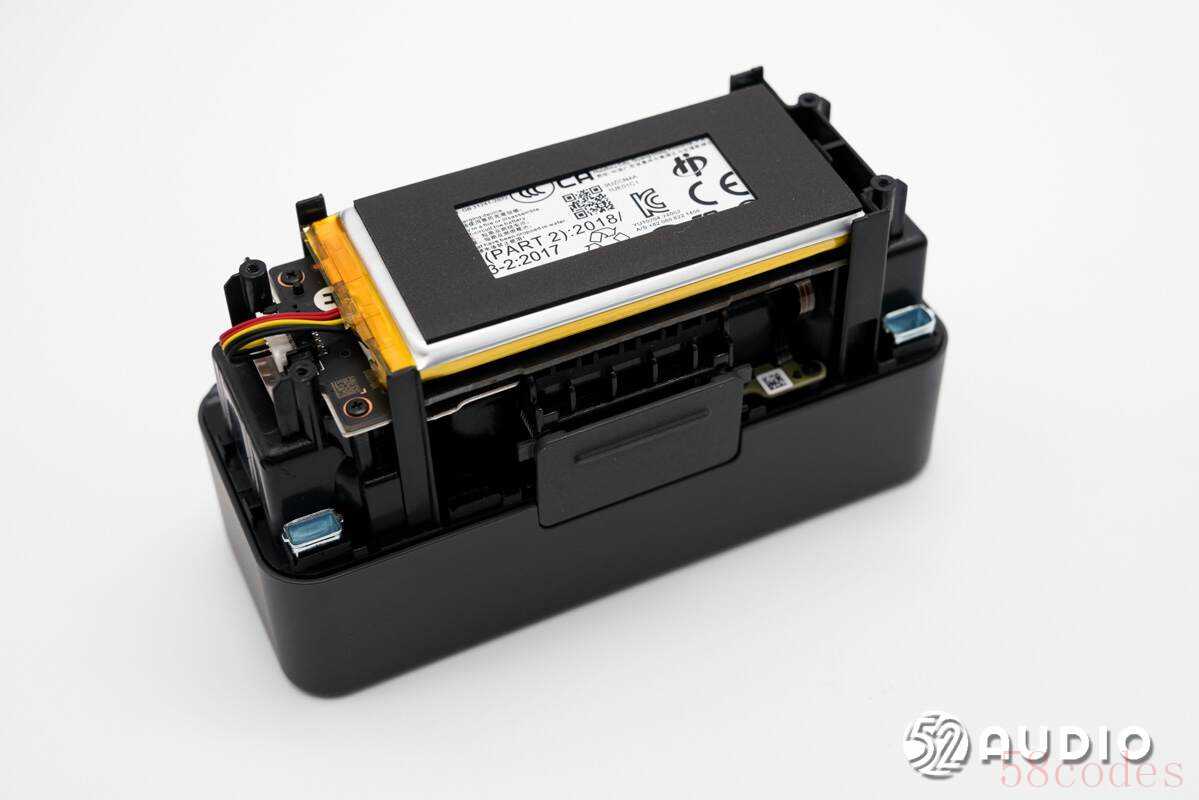

座舱底部结构一览，设置电池单元，覆盖有海绵垫防护，与主板通过连接器连接。

拔掉电池插座，取掉电池，下方主板通过螺丝固定。

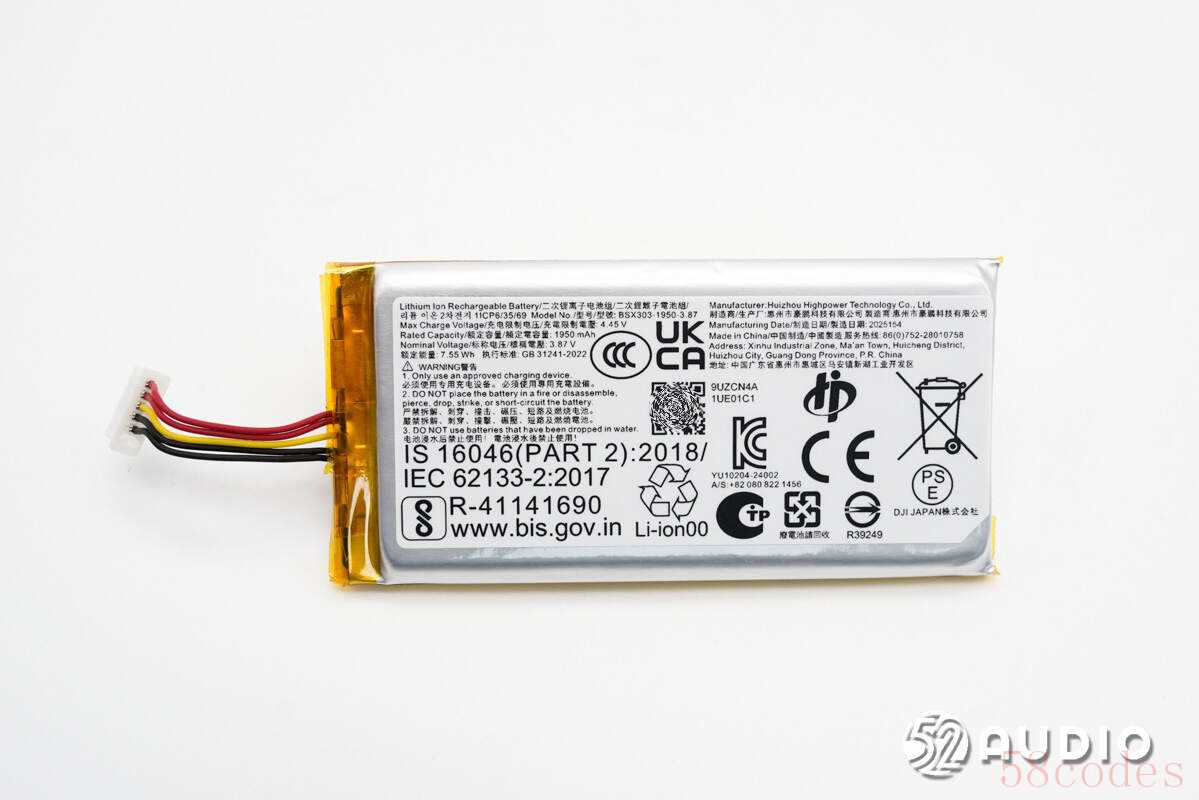

充电盒内置电池标签上信息，二次锂离子电池组，型号：BSX303-1950-3.87，充电限制电压：4.45V，额定容量：1950mAh，标称电压：3.87V，额定能量：7.55Wh，制造商：惠州市豪鹏科技有限公司，

据我爱音频网拆解了解到，目前已有大疆、索尼、JBL、佳明、小米、Logitech罗技、Sennheiser森海塞尔、飞利浦、Whoop、LG、欧乐B、Waterpik洁碧等知名品牌的众多款产品采用豪鹏科技旗下的电池产品。

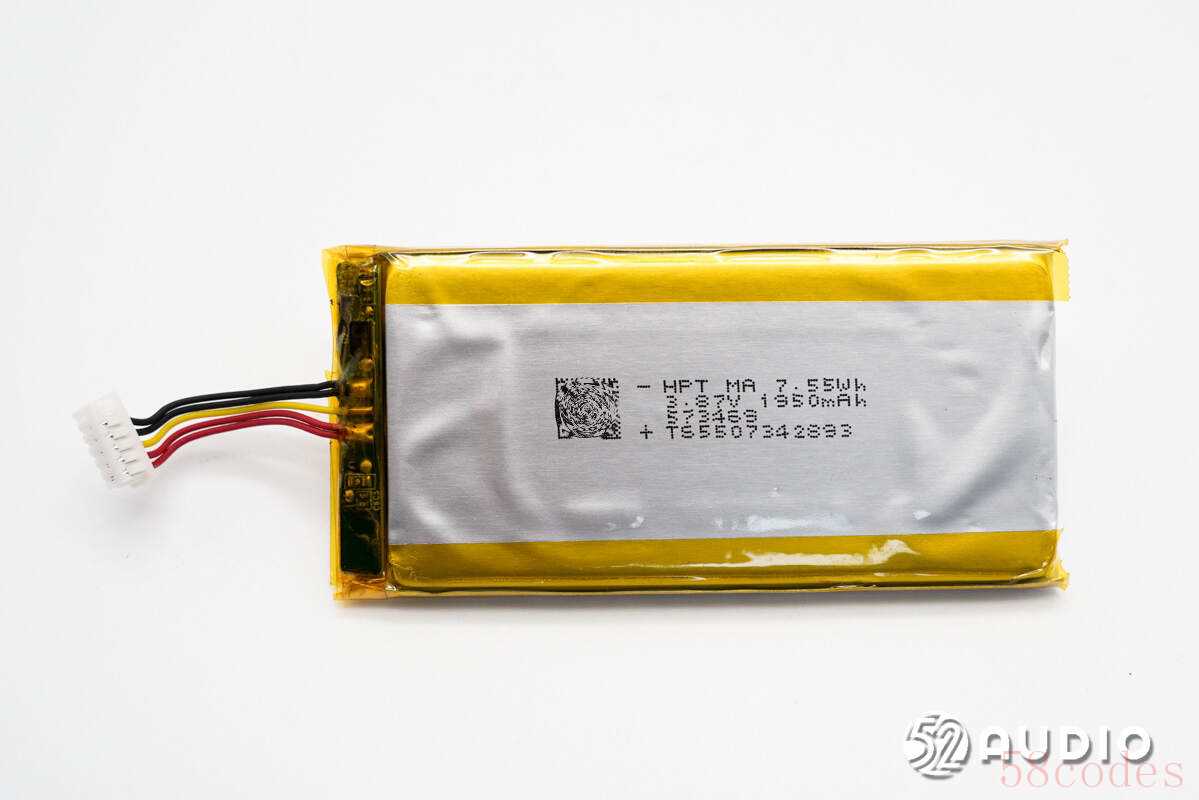

电芯上丝印信息一览，与外部标签一致，型号：573469。

撕开绝缘保护，电池保护板电路一览。

iCM创芯微CM1003-BFD锂电池保护IC，负责电池的过充电、过放电、过电流等保护。

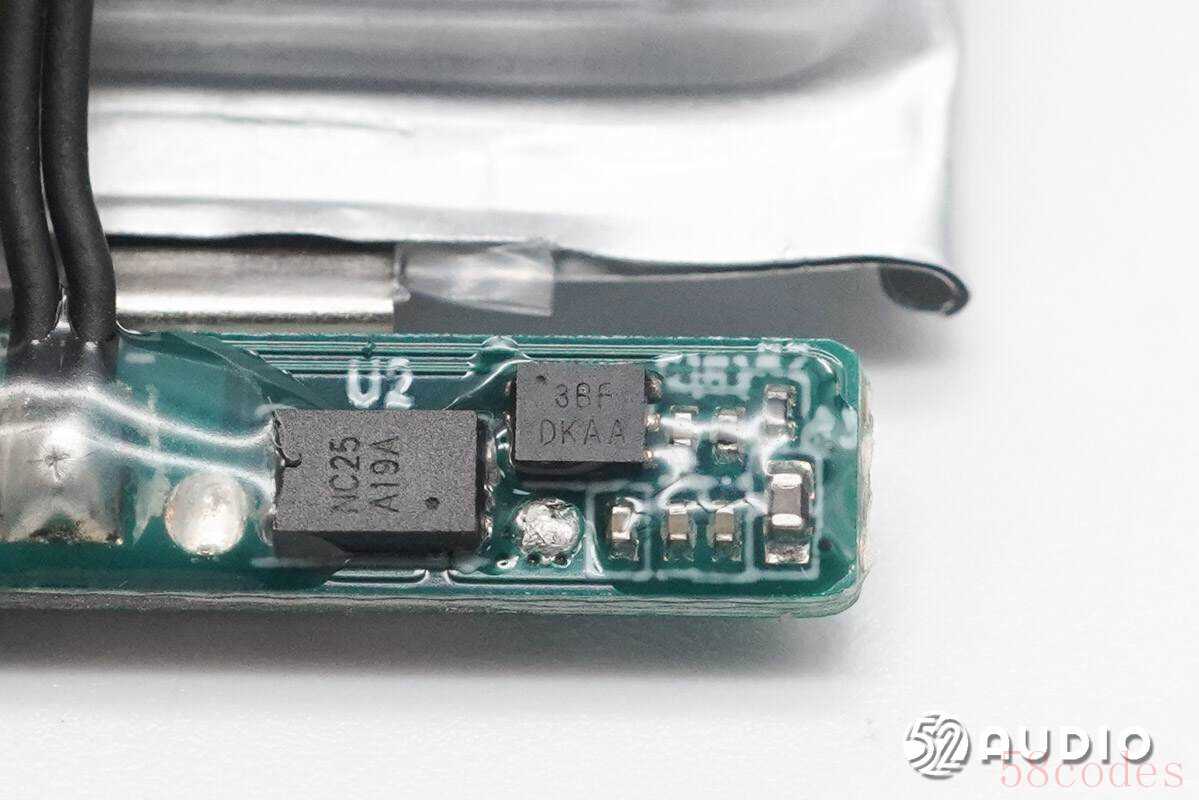

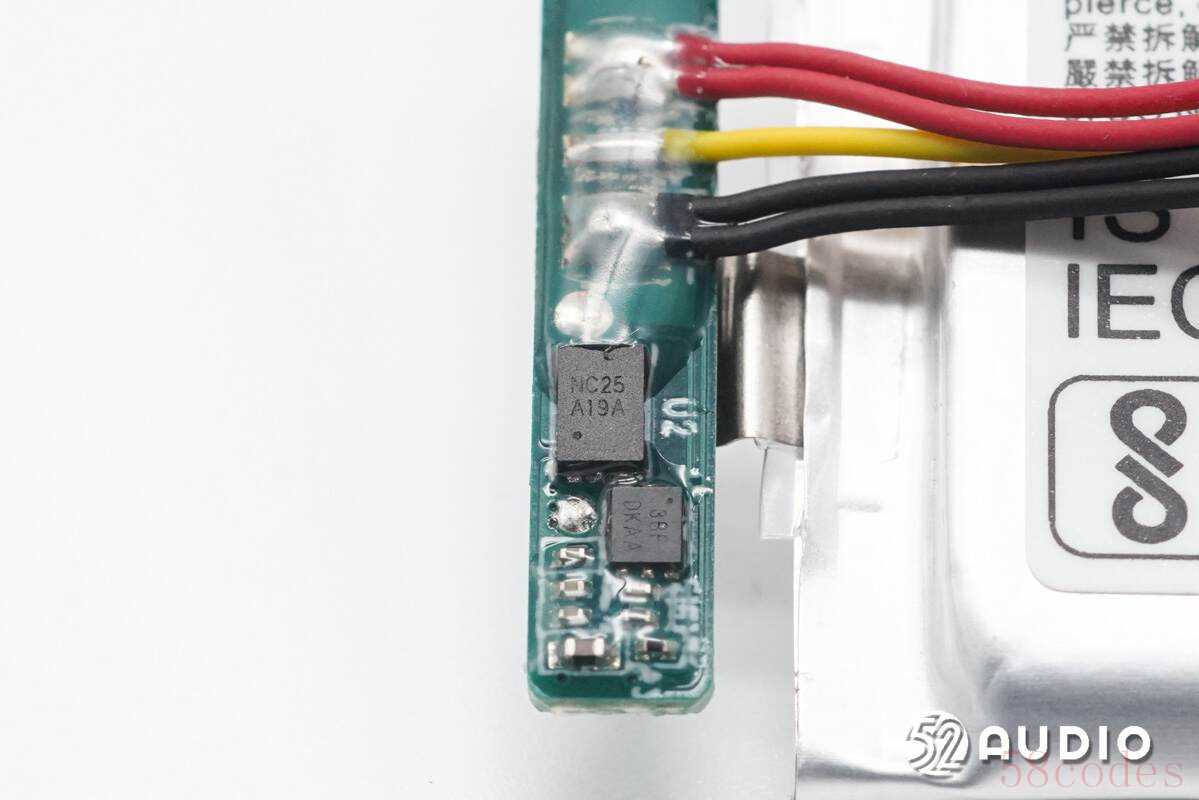

丝印MC25的MOS管。

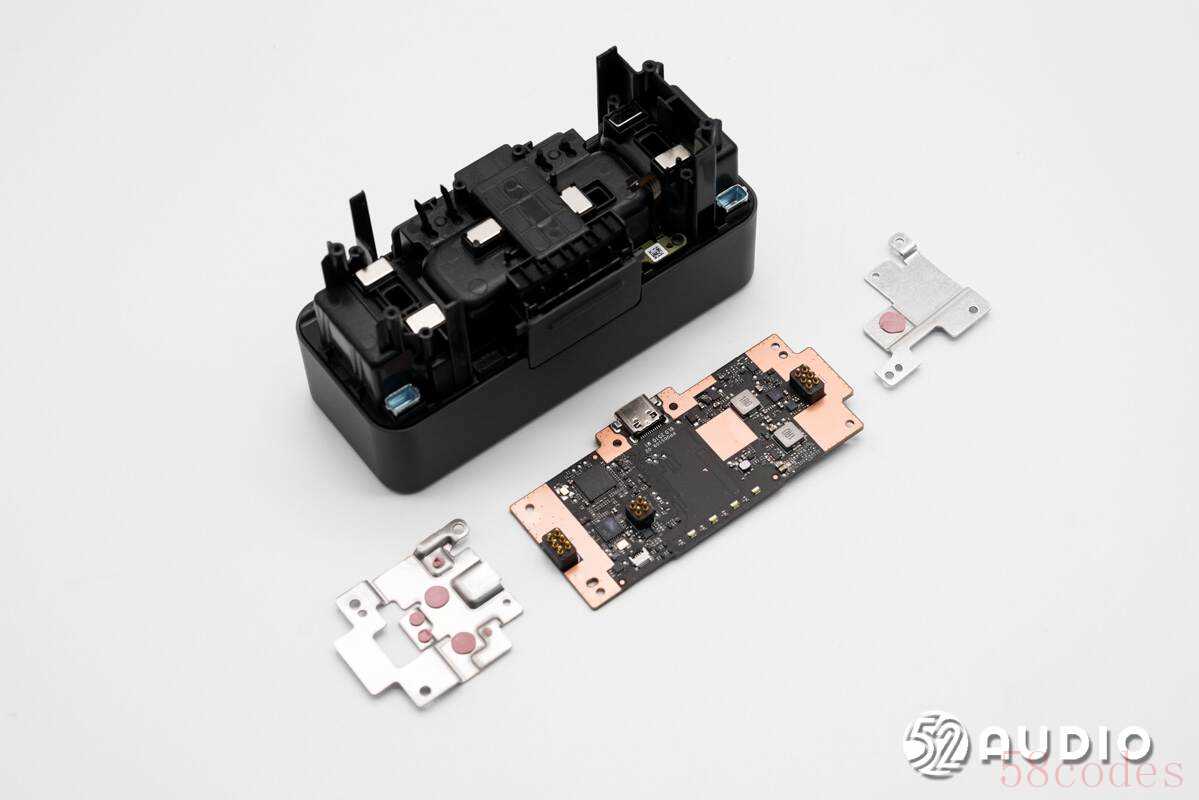

卸掉螺丝，取掉主板单元。主板内侧设置有金属盖板，提升散热性能。

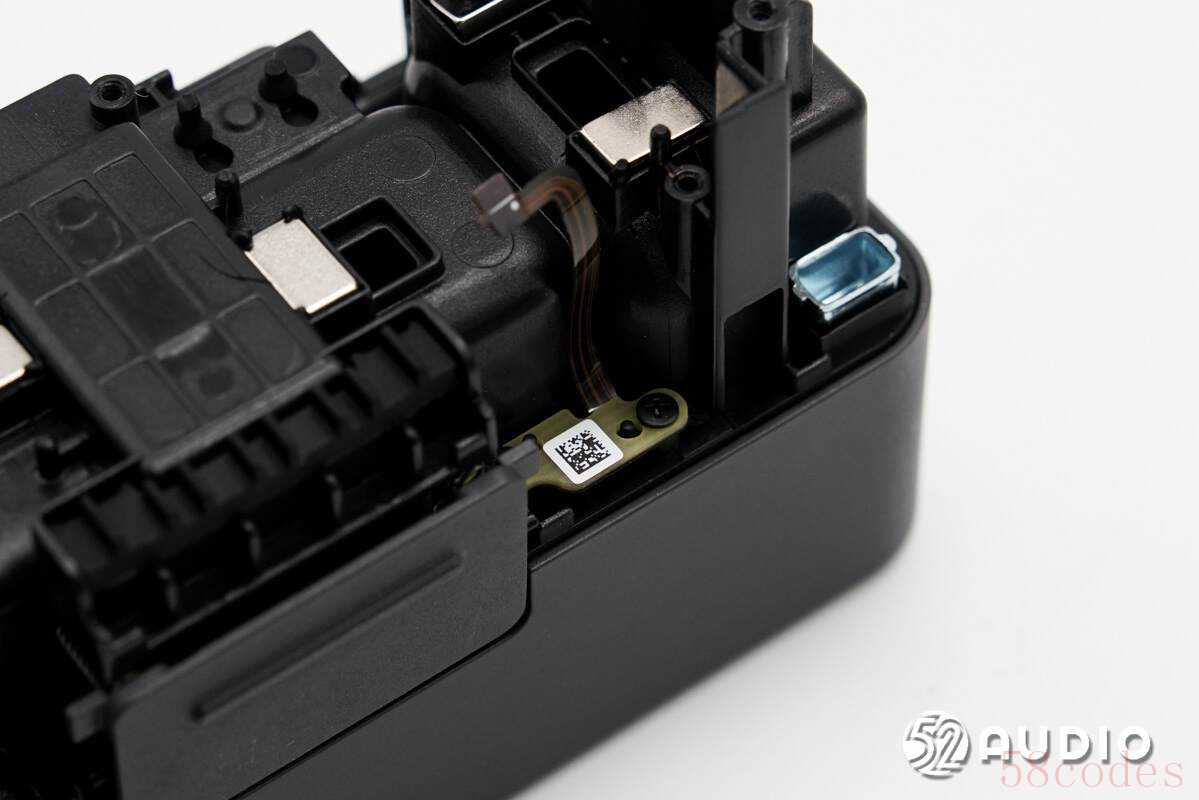

座舱底部的霍尔元件小板结构一览，通过螺丝固定。

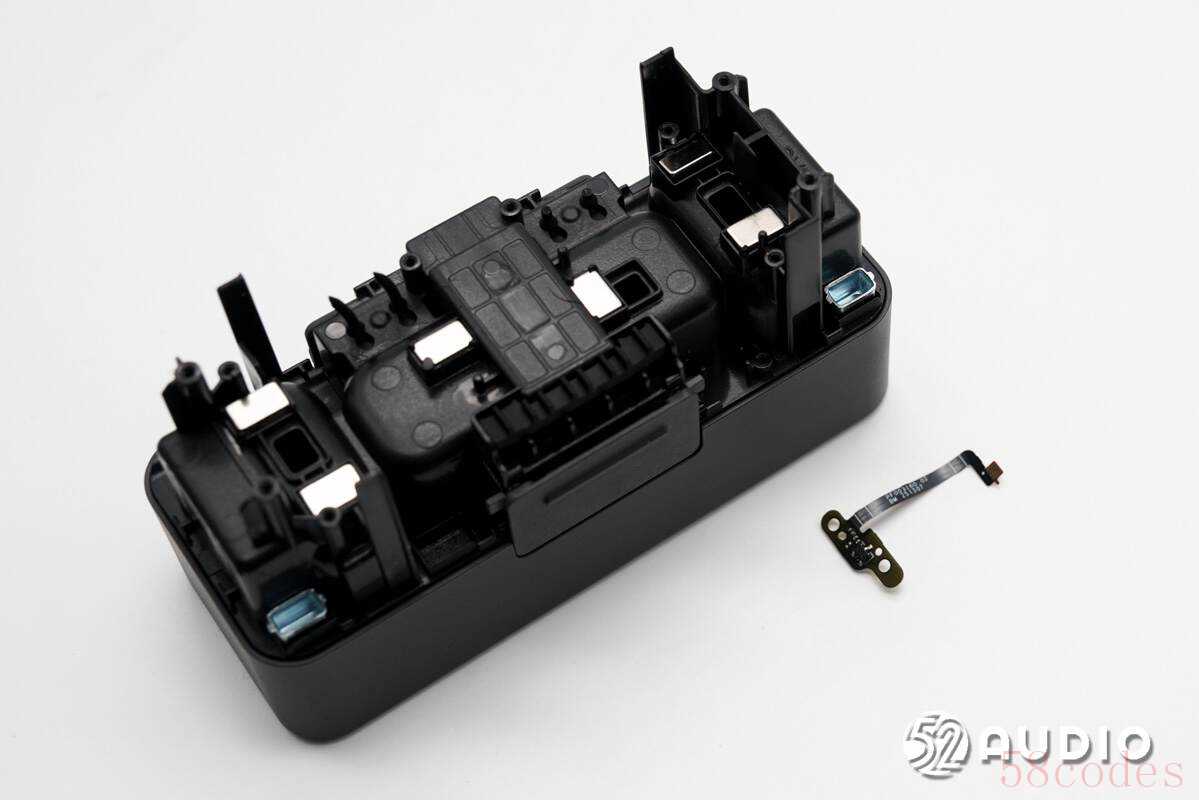

卸掉螺丝，取掉霍尔元件排线。

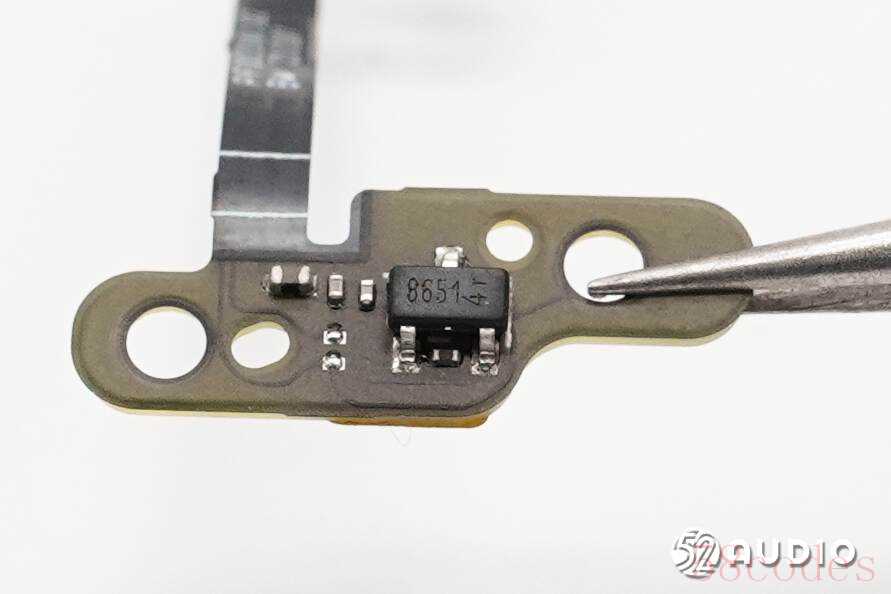

丝印8651的霍尔元件特写，用于感知充电盒开启/关闭时的磁场变化，进而实现自动开机配对或断开连接进入充电状态。

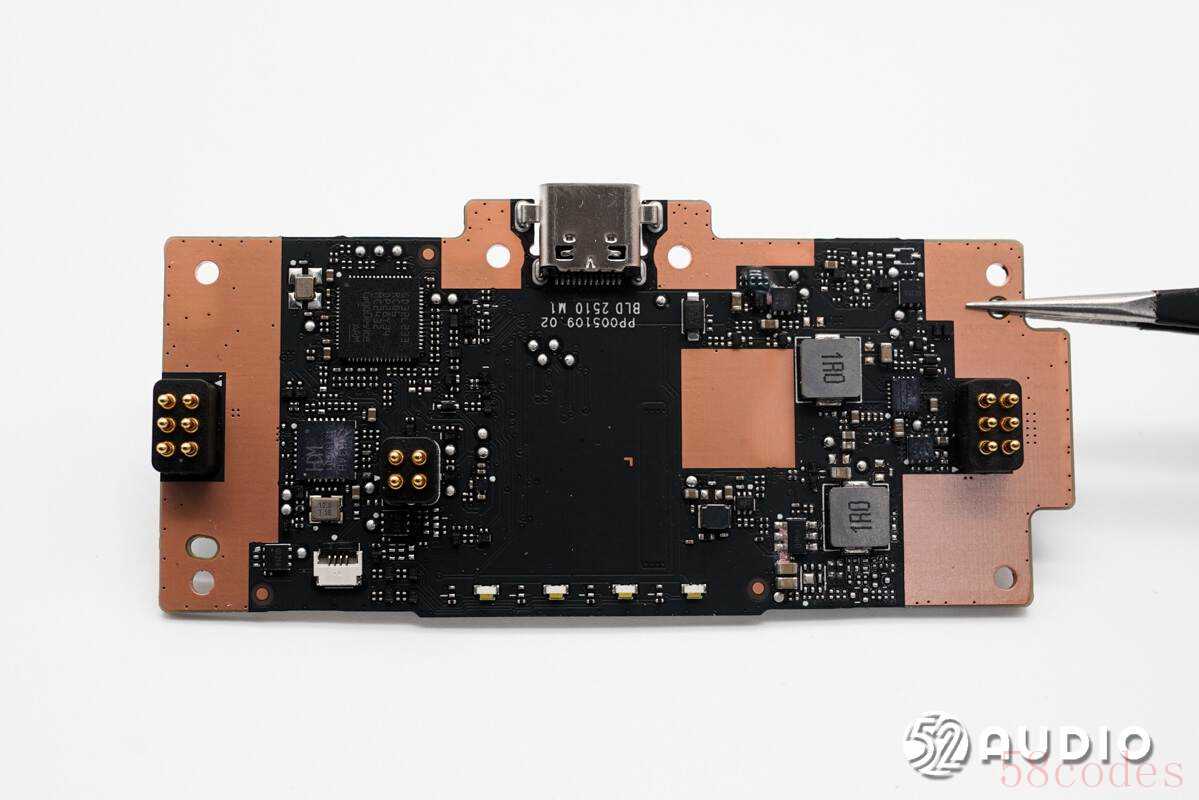

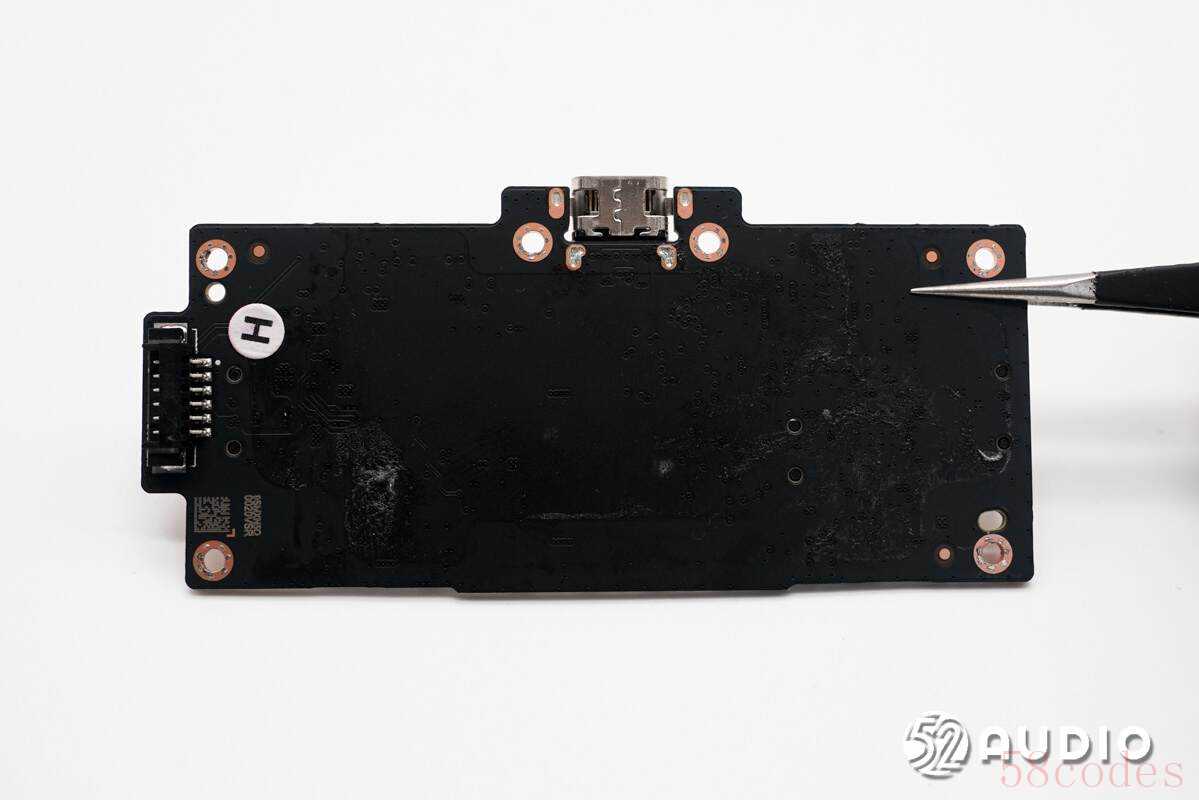

充电盒主板一侧电路一览。

充电盒主板另外一侧电路一览。

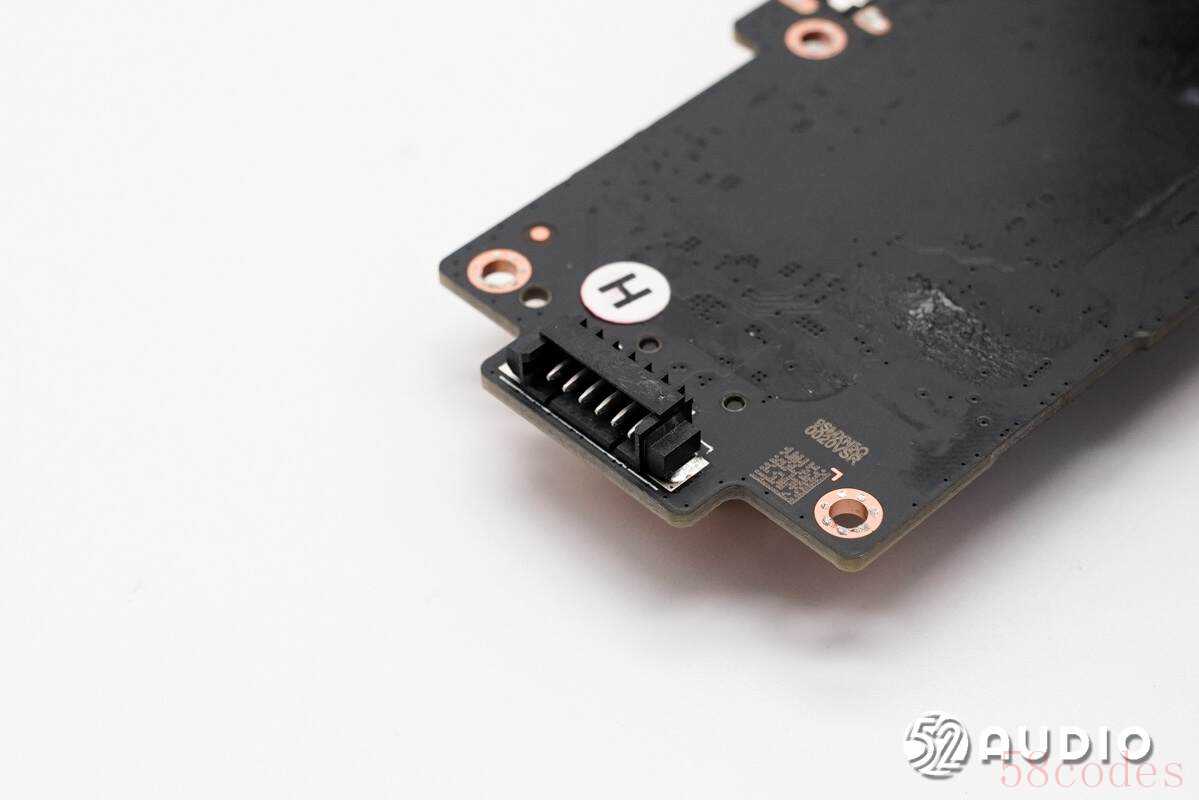

连接电池导线的插座特写。

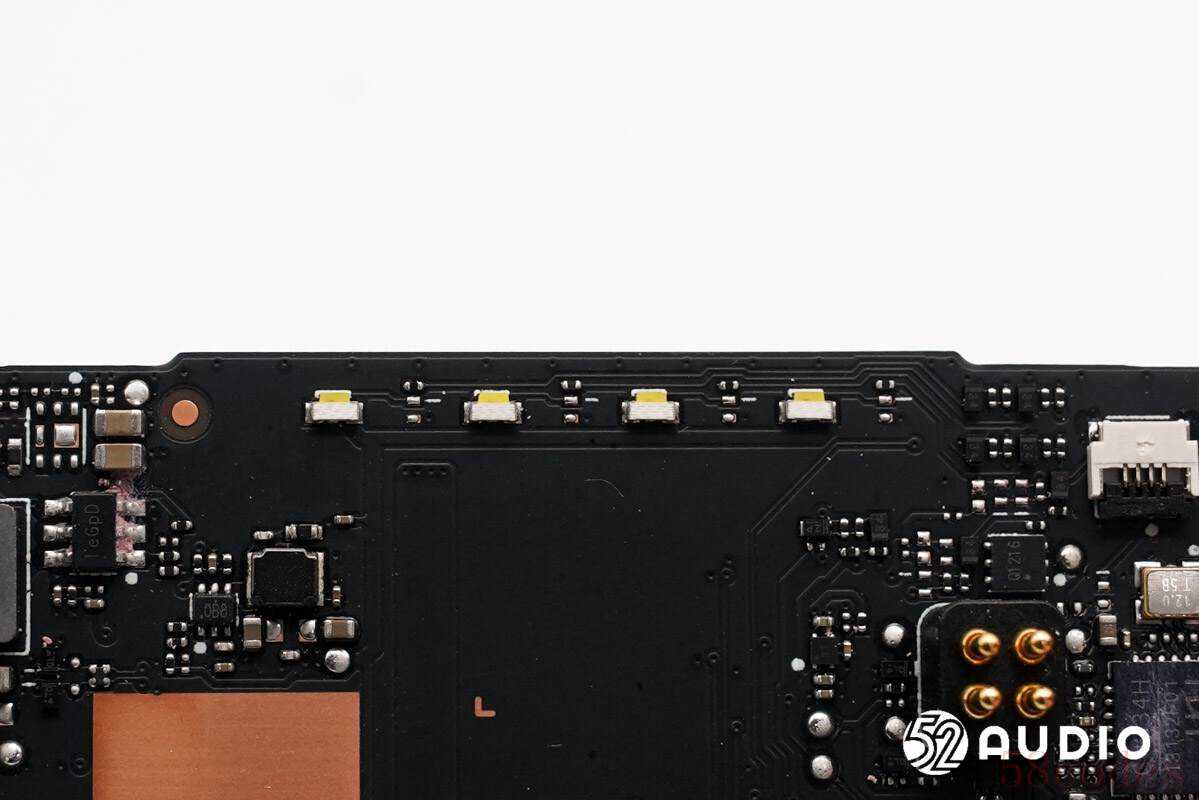

四颗LED指示灯特写，用于反馈剩余电量信息。

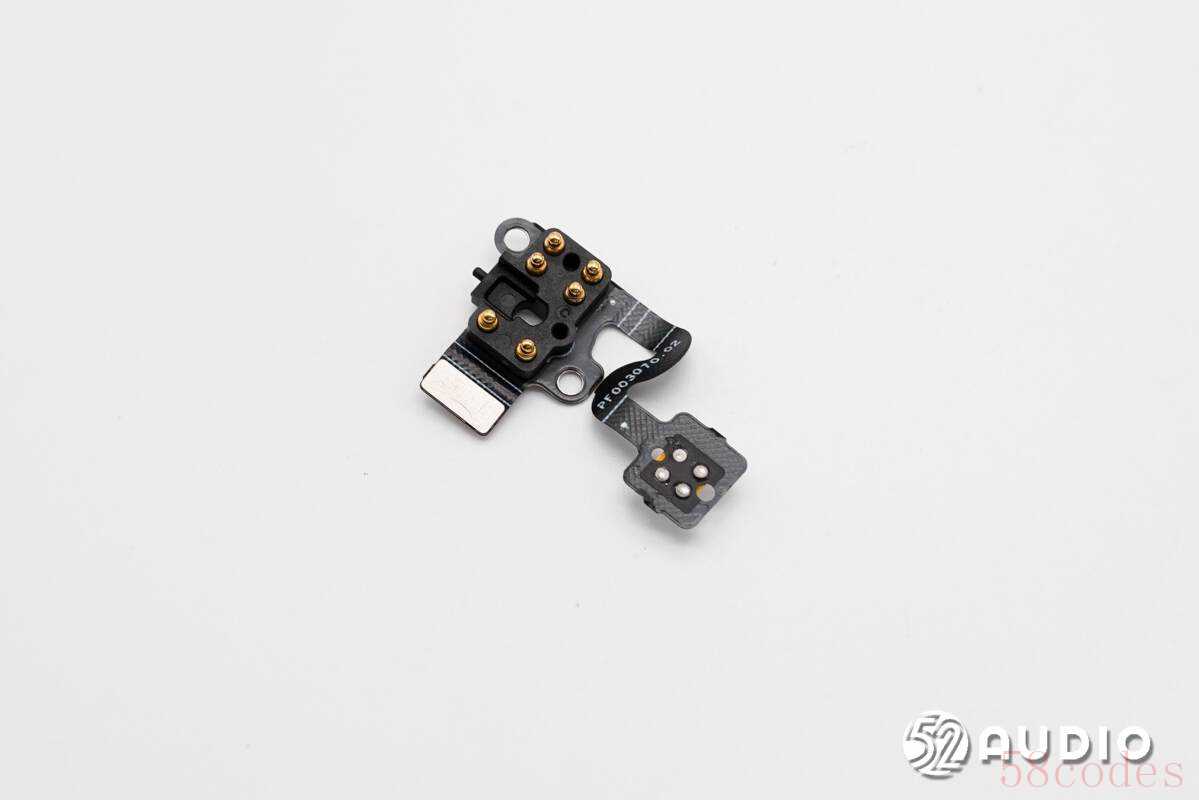

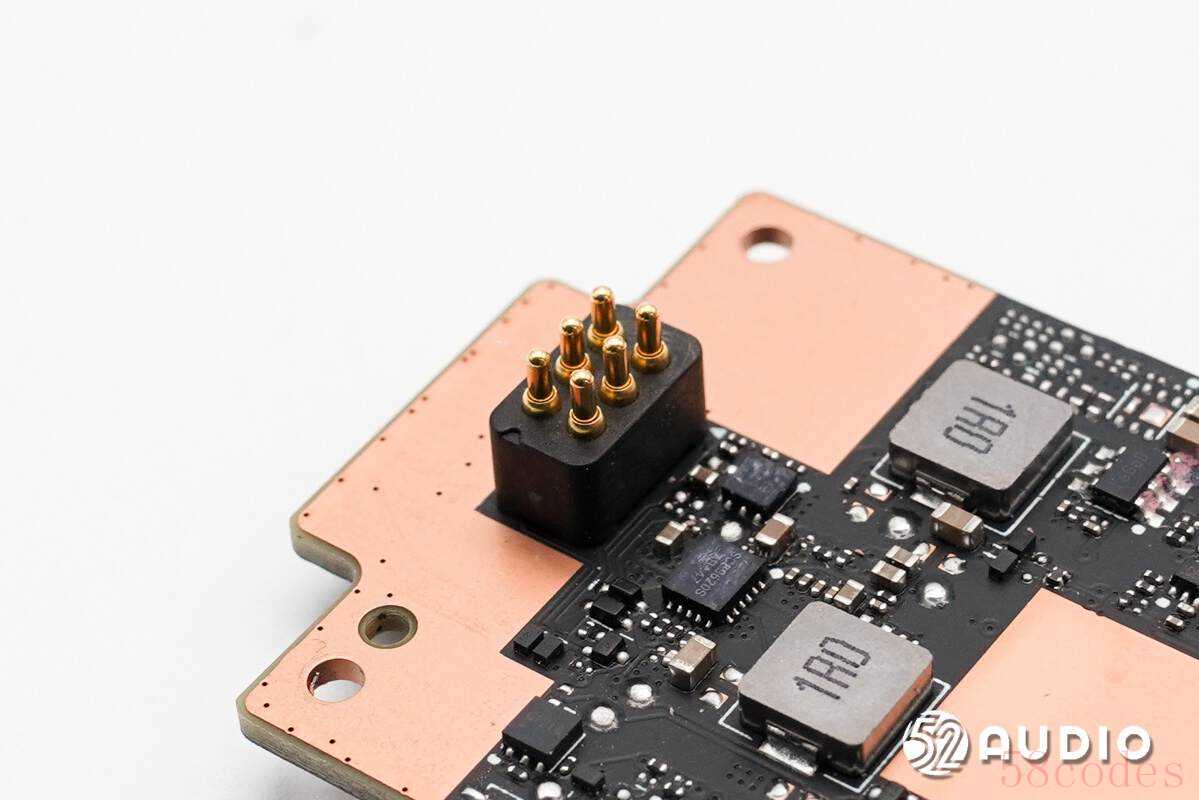

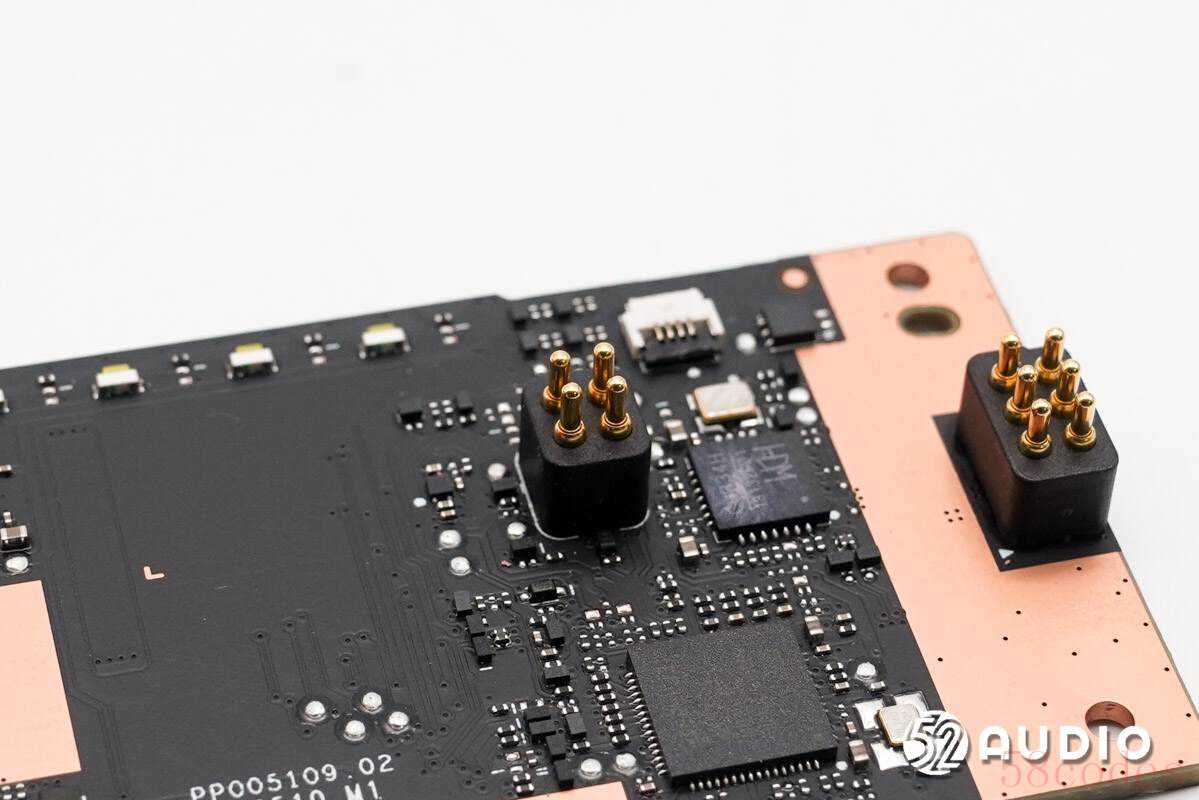

连接发射器充电/通讯的Pogo Pin连接器，设置有两组，对应两个发射器。

YJ杨杰YJQ1216A PMOS。

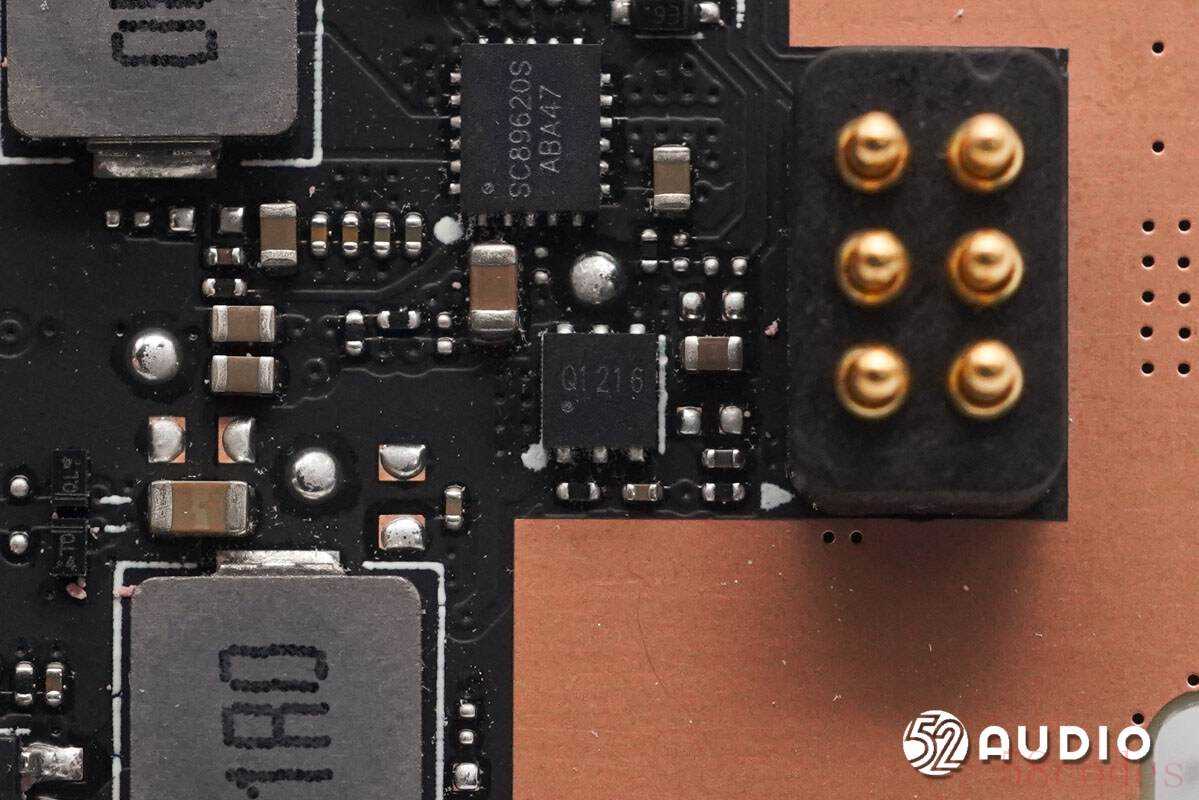

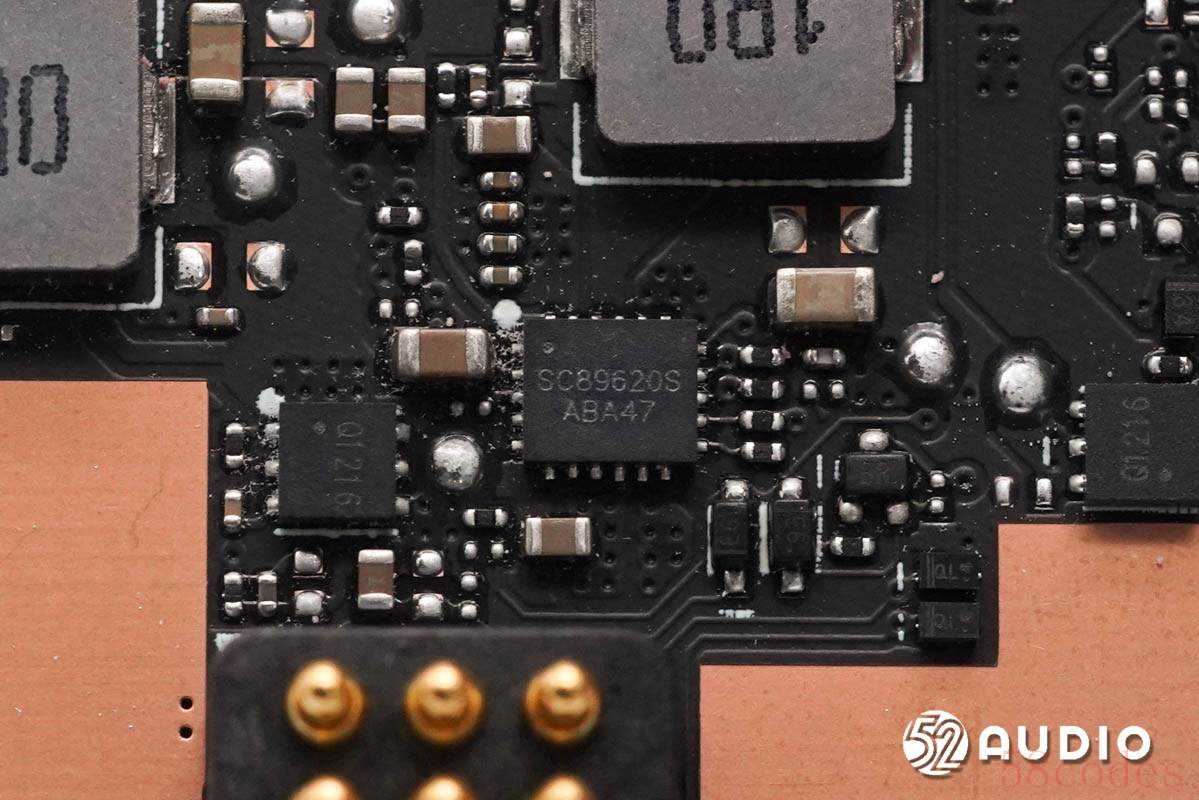

Southchip南芯SC89620S带NVDC电源路径管理和OTG输出的充电器。

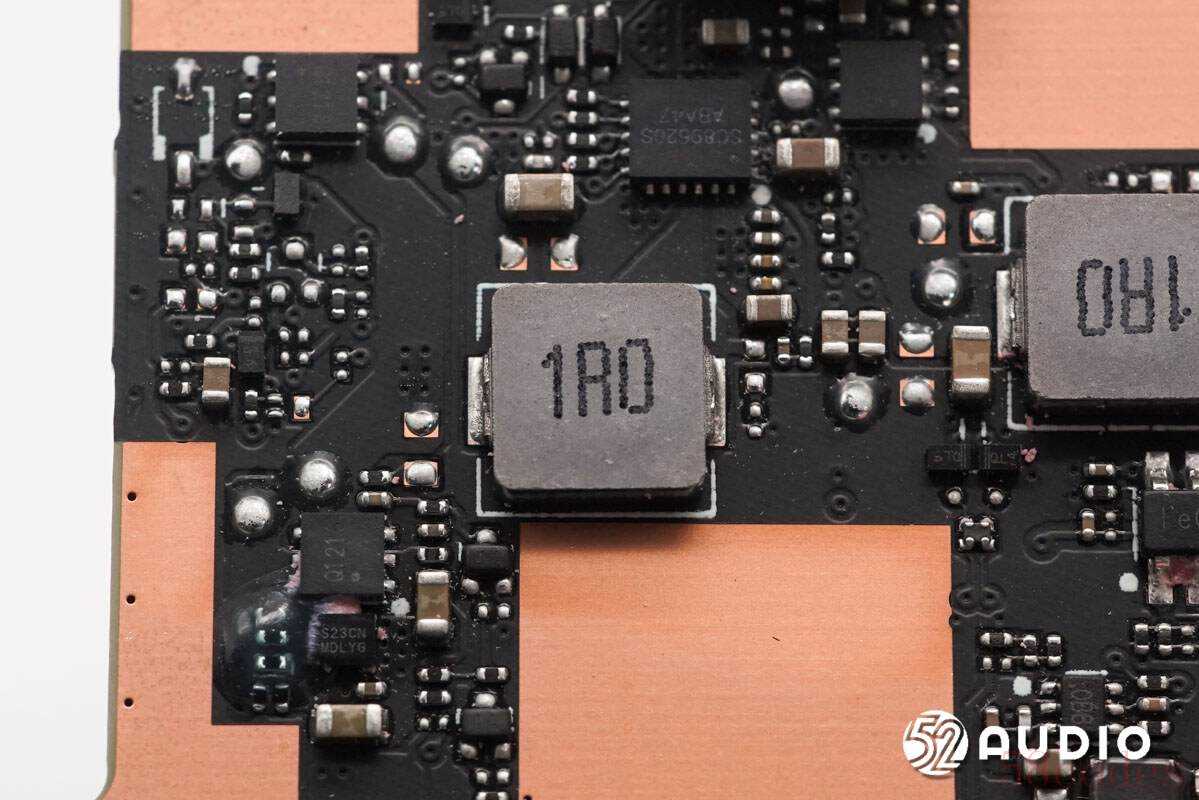

丝印1R0的合金功率电感。

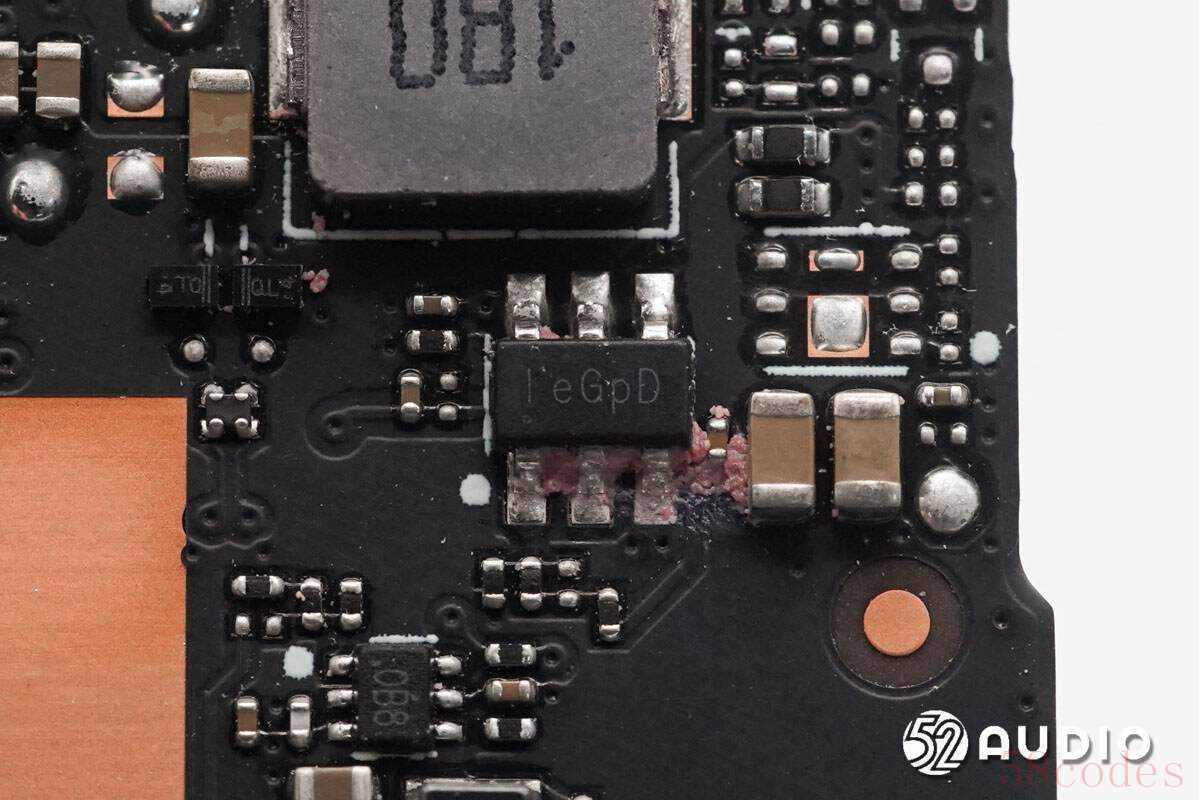

丝印eGpD的IC。

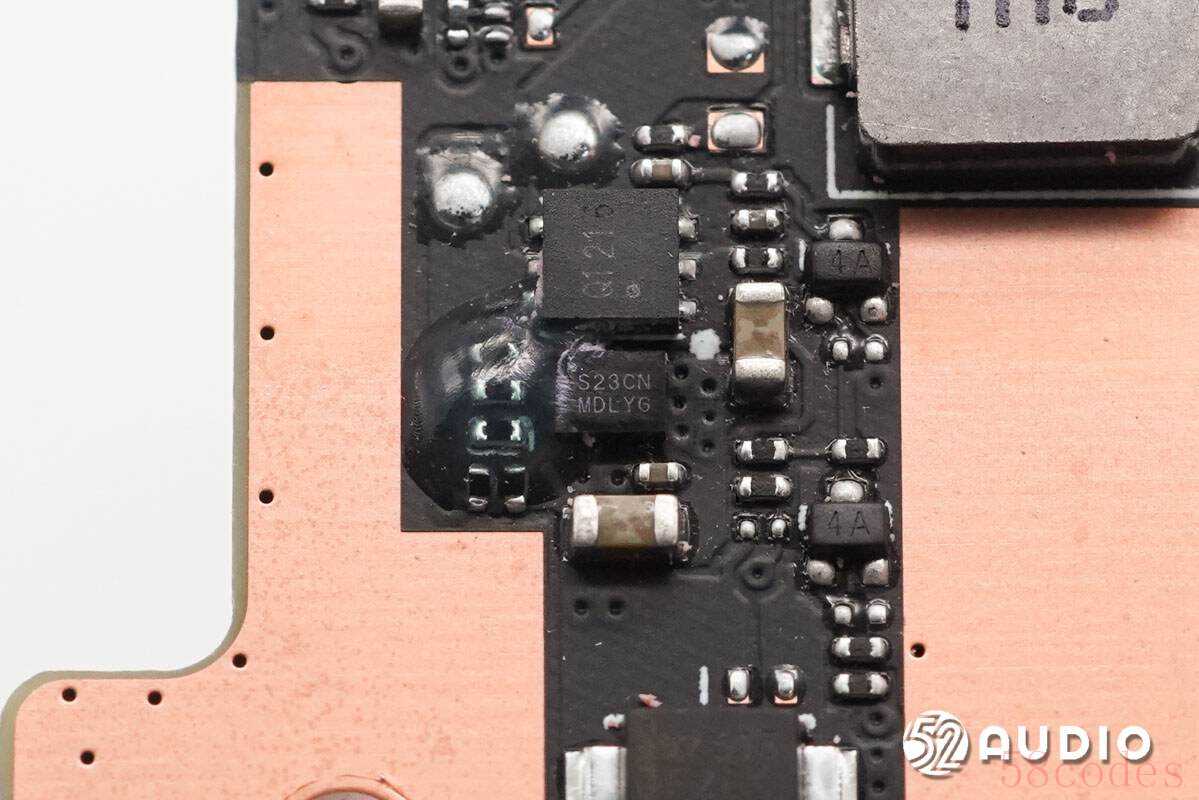

丝印S23CN的IC。

连接接收器充电的Pogo Pin连接器特写。

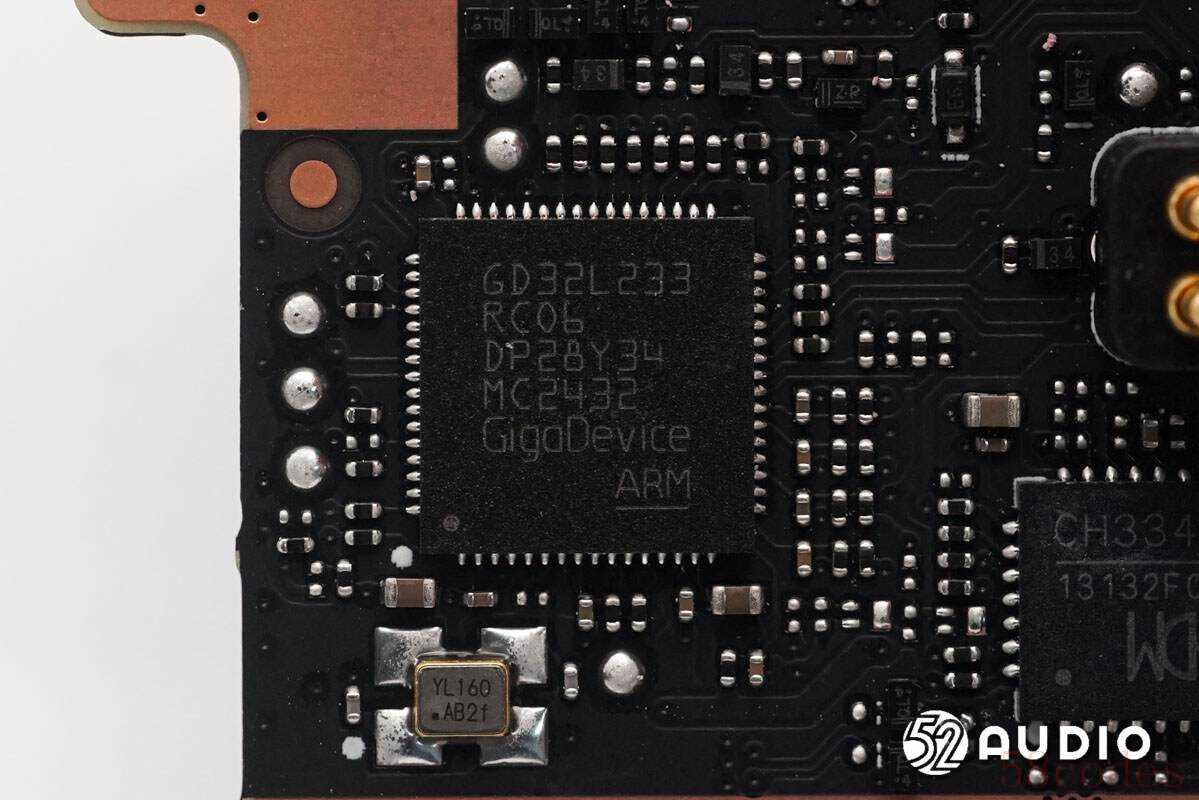

GigaDevice兆易创新GD32L233RCO6微控制器，GD32L233xx系列是一款基于ARM Cortex-M23内核的新型32位通用微控制器，最高主频为64MHz；集成了64KB到256KB的嵌入式eFlash和16KB到32KB的SRAM，以及连接到两条APB总线的各类增强型I/O和外设资源。

Cortex-M23处理器是一款具有极低门数的节能处理器，旨在用于微控制器和需要区域优化处理器的深度嵌入式应用。该处理器通过一个小而强大的指令集和广泛优化的设计提供了高能效处理能力，包括单循环乘法器和17循环除法器在内的高端处理硬件。

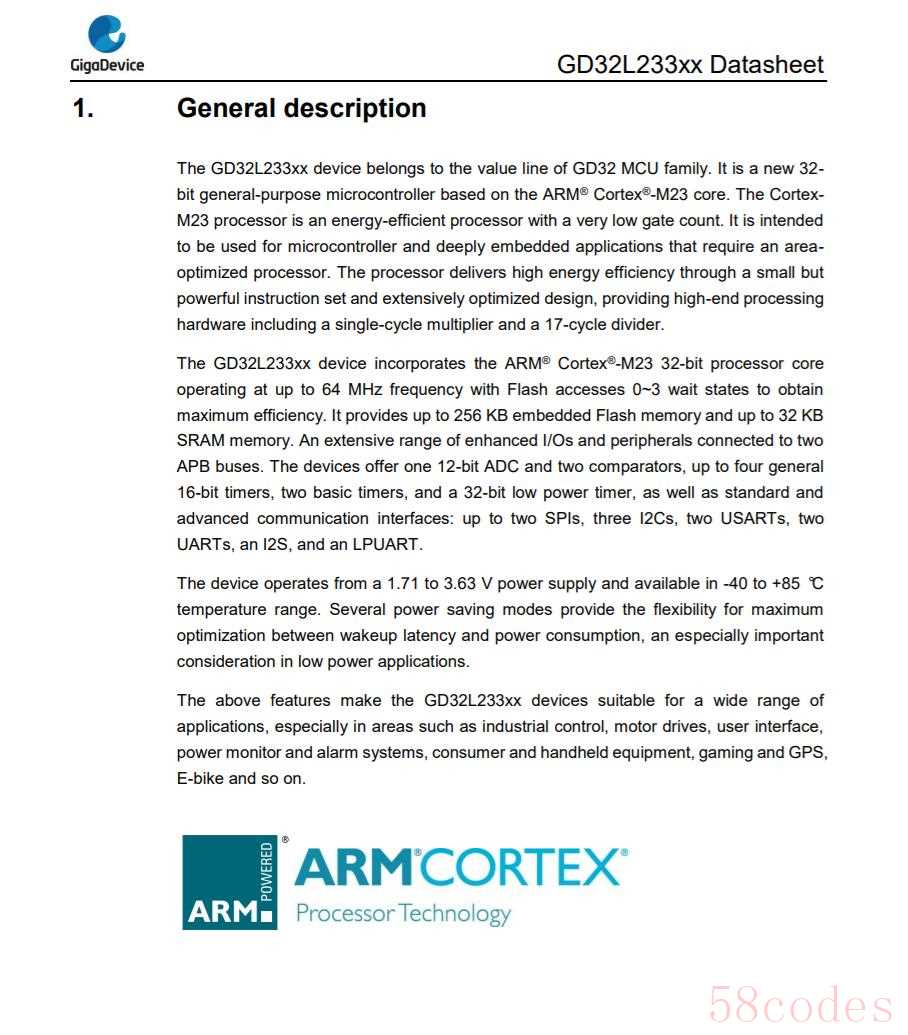

GigaDevice兆易创新GD32L233xx系列详细资料图。

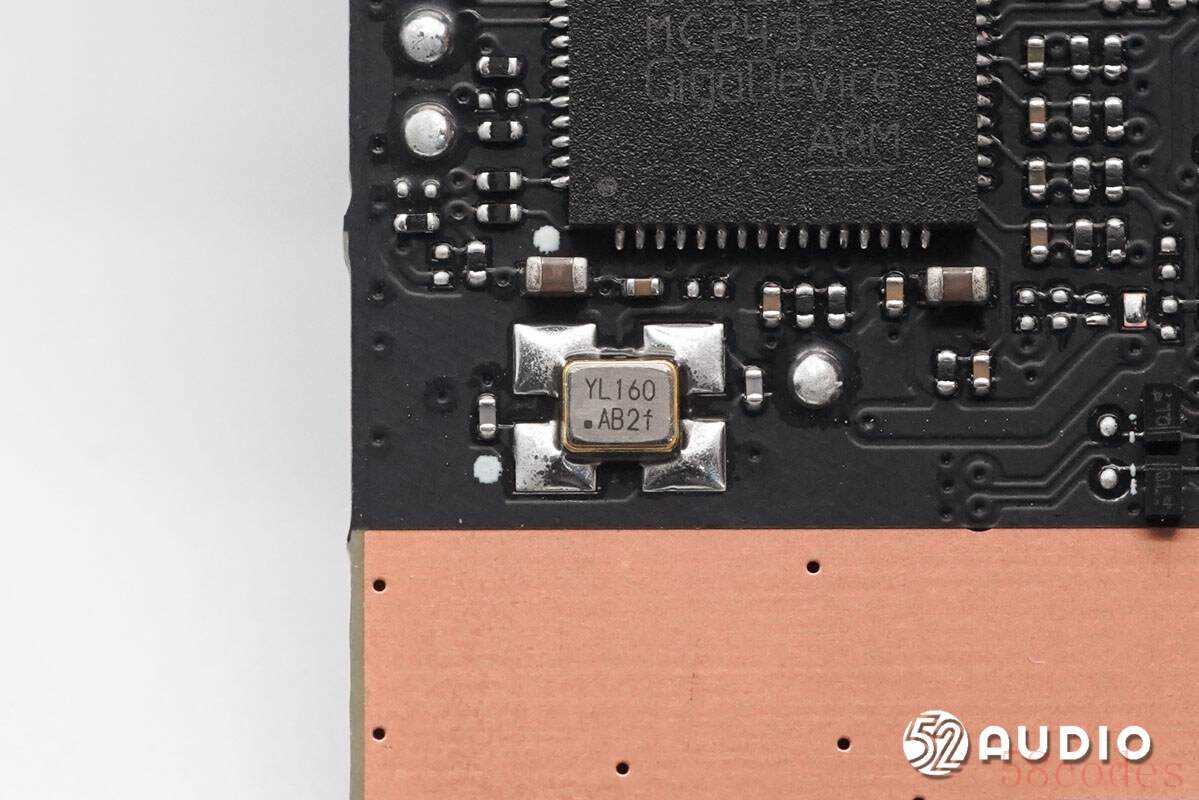

镭雕YL160的晶振特写，为微控制器提供时钟。

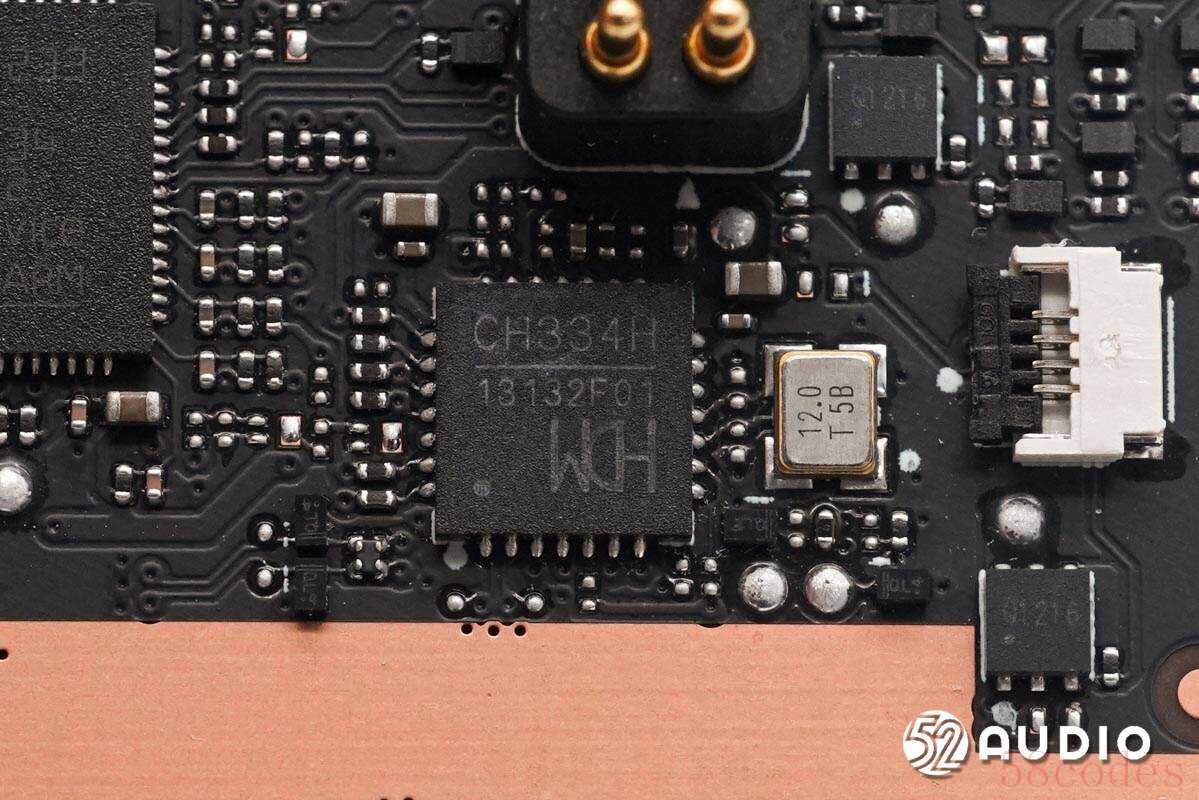

WCH沁恒CH334符合USB2.0协议规范的4端口USB HUB控制器芯片，上行端口支持USB2.0高速和全速，下行端口支持USB2.0高速480Mbps、全速12Mbps和低速1.5Mbps，支持STT和高性能的MTT。

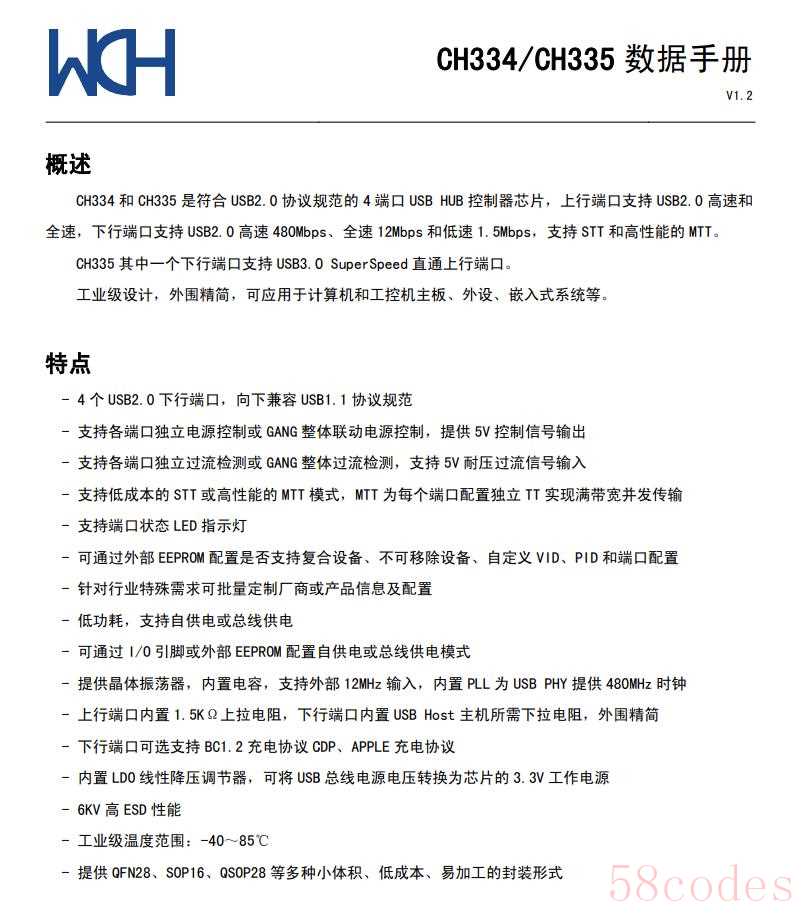

WCH沁恒CH334详细资料图。

12.0MHZ的晶振特写。

连接霍尔元件排线的ZIF连接器特写。

接收器拆解

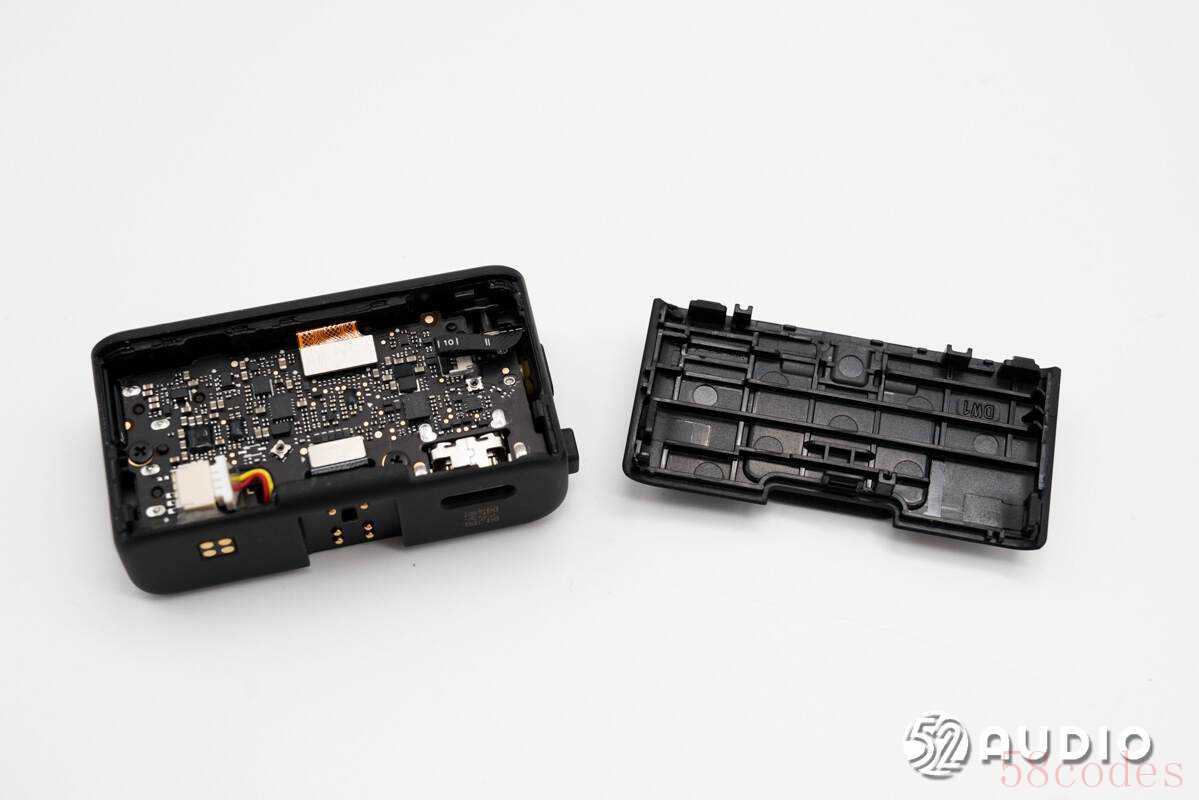

拆掉接收器背部盖板。

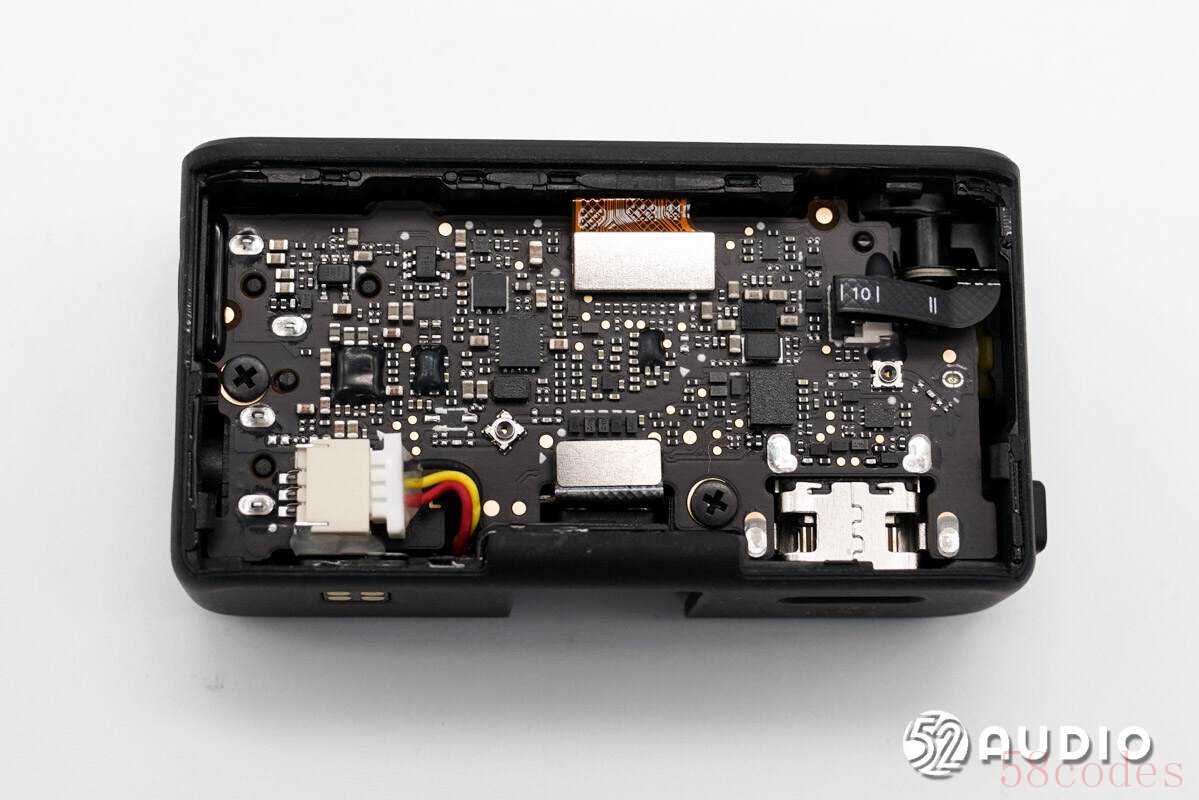

腔体内部结构一览，主板通过螺丝固定，与其他元器件均通过连接器连接。

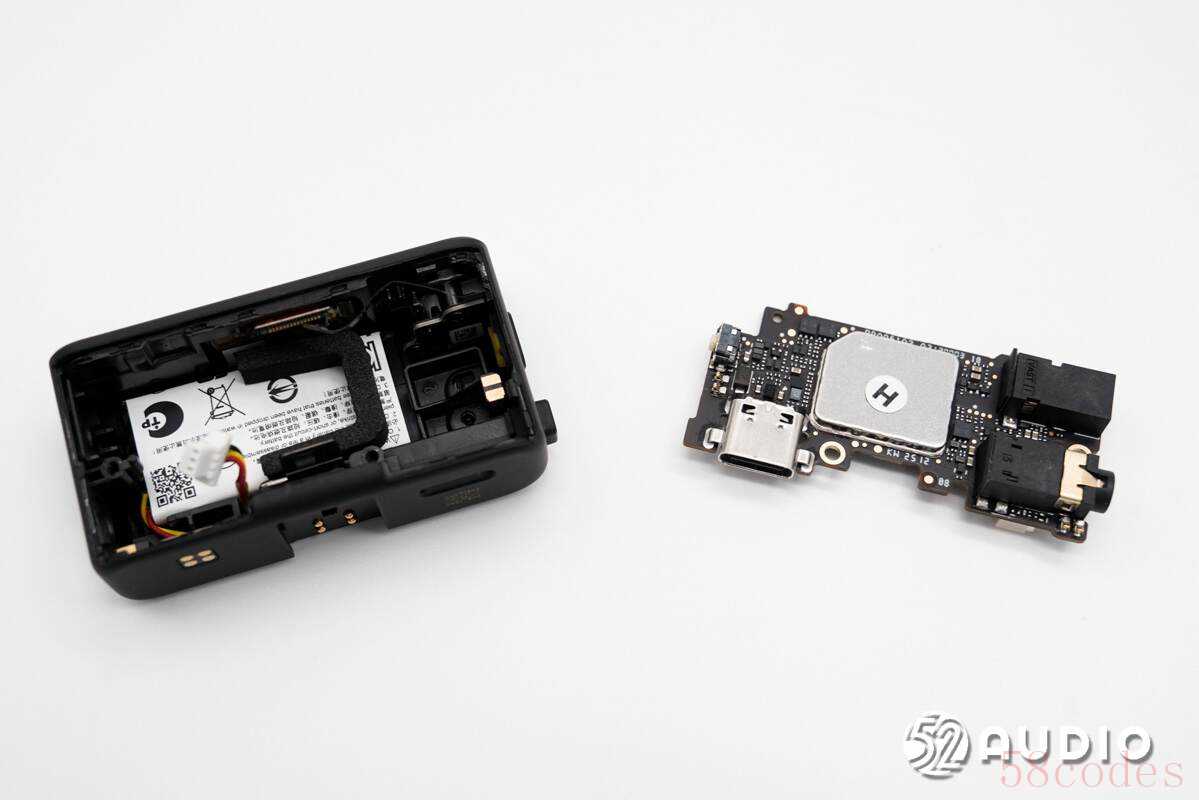

卸掉螺丝，挑开连接器，取出主板。

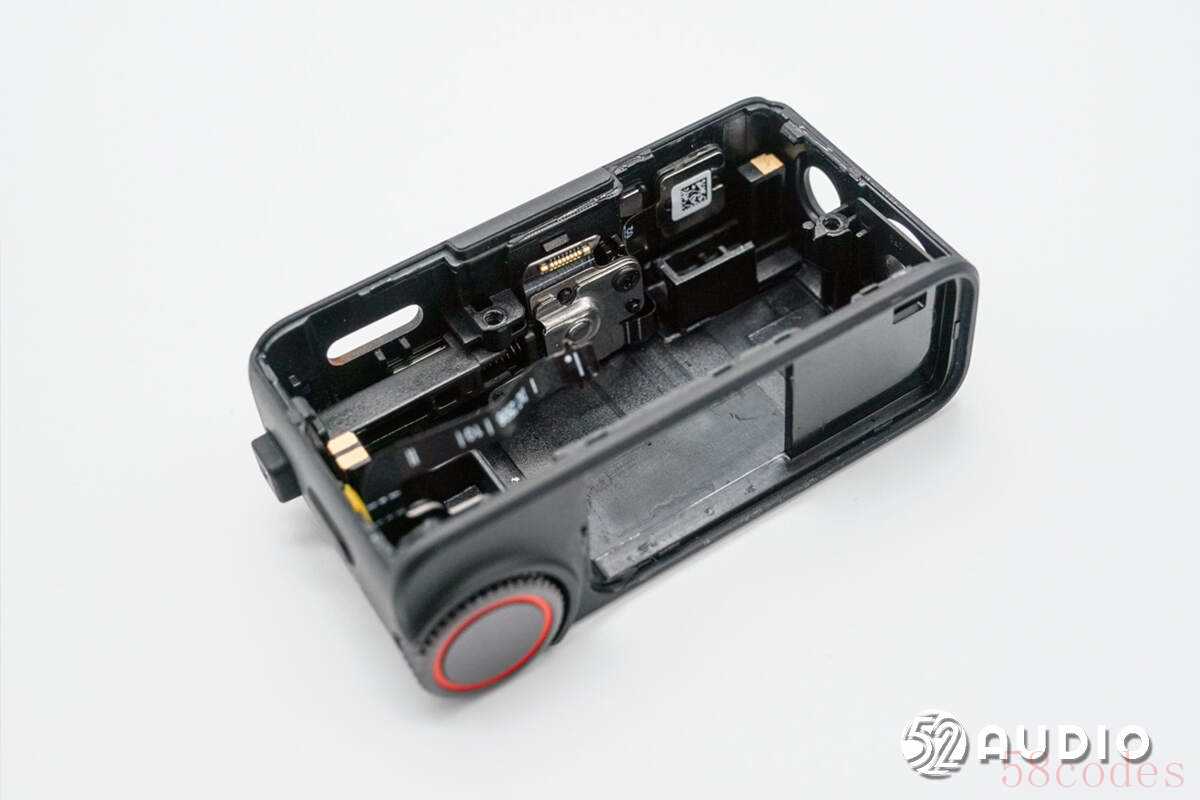

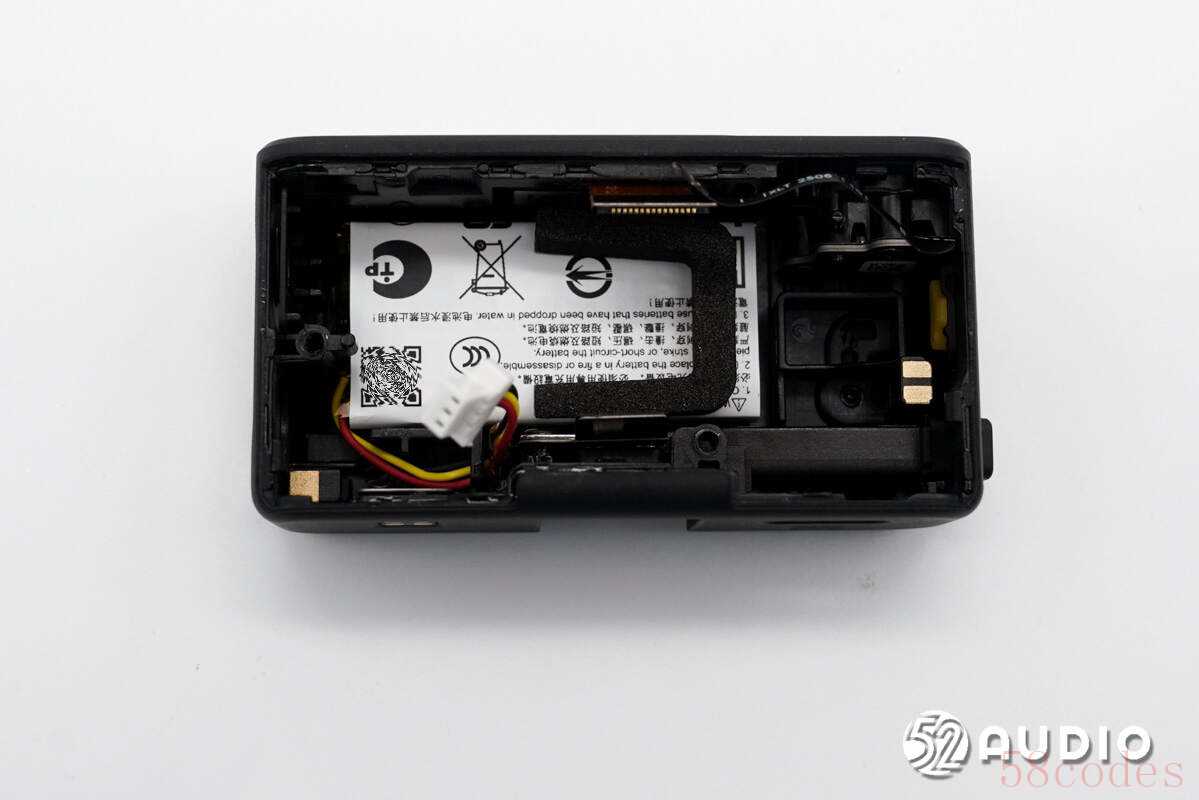

腔体底部结构一览，还设置有电池、屏幕、功能按键等元器件。

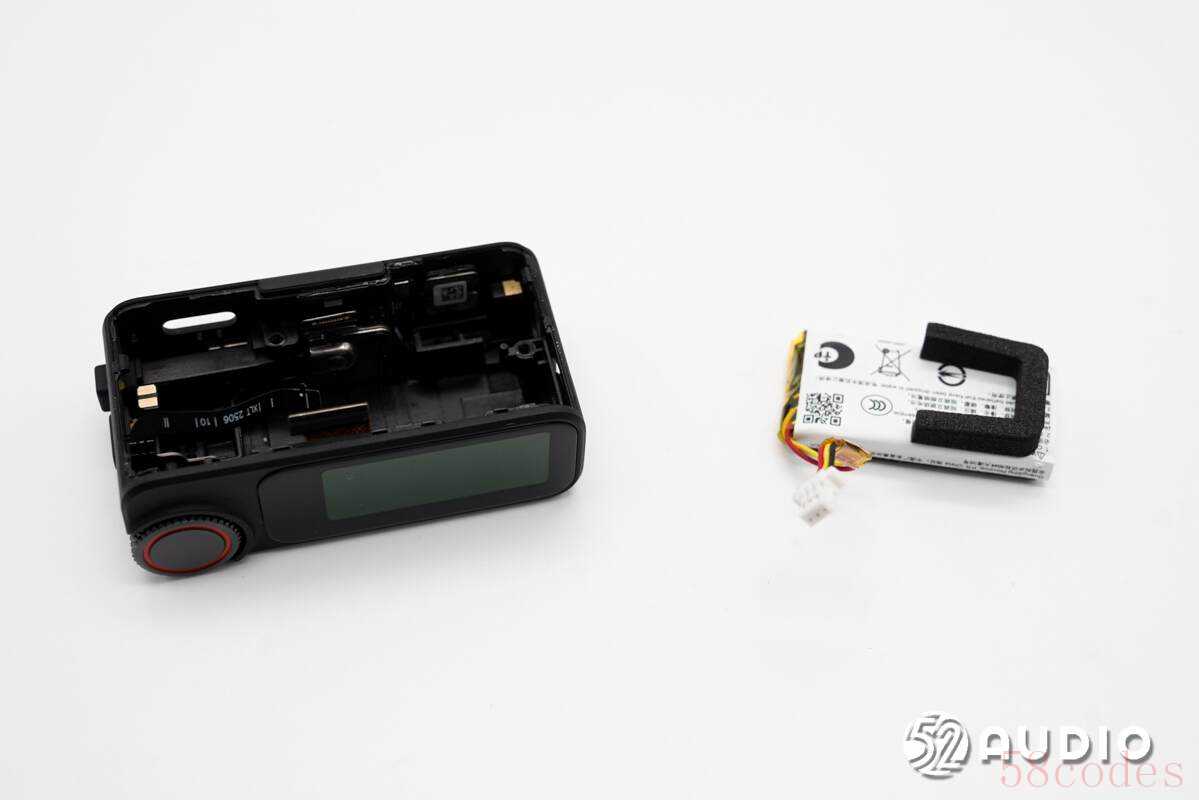

取出腔体内部的电池单元。

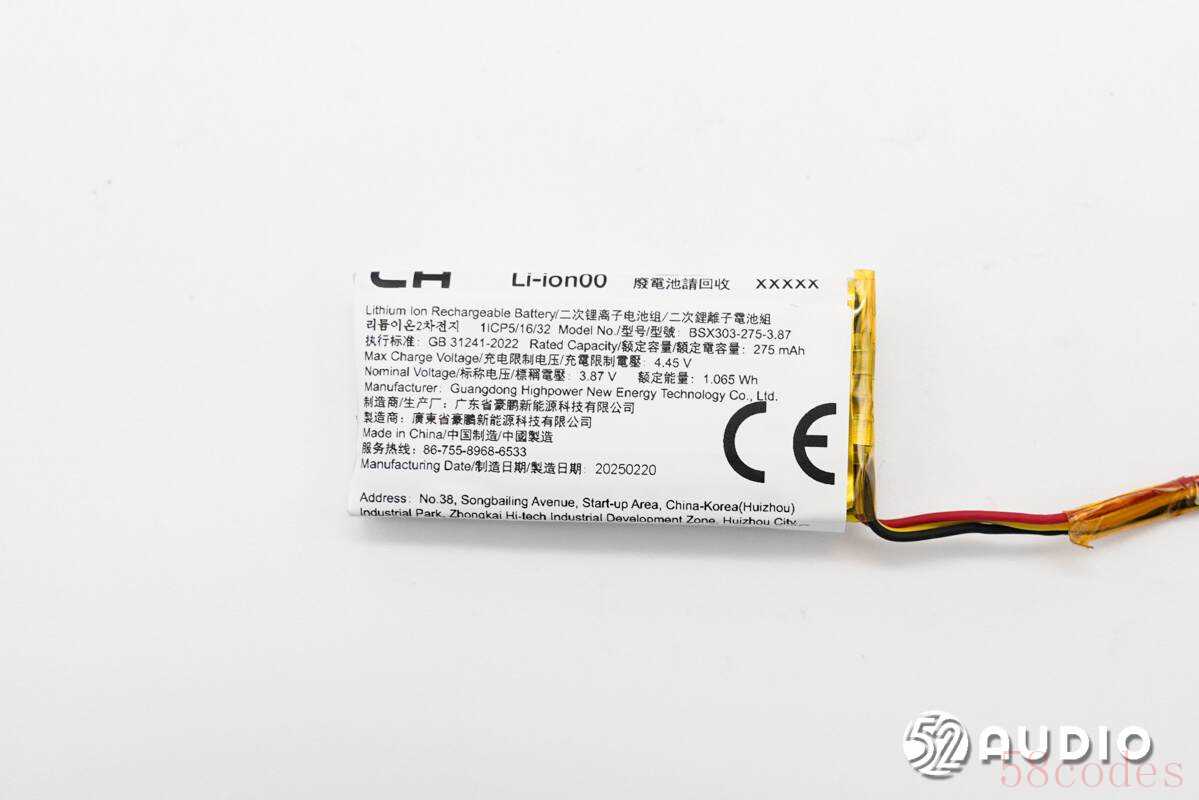

接收器内置二次锂离子电池组，型号：BSX303-275-3.87，额定容量：275mAh，充电限制电压：4.45V，标称电压：3.87V，额定能量：1.065Wh，制造商：广东省豪鹏新能源科技有限公司。

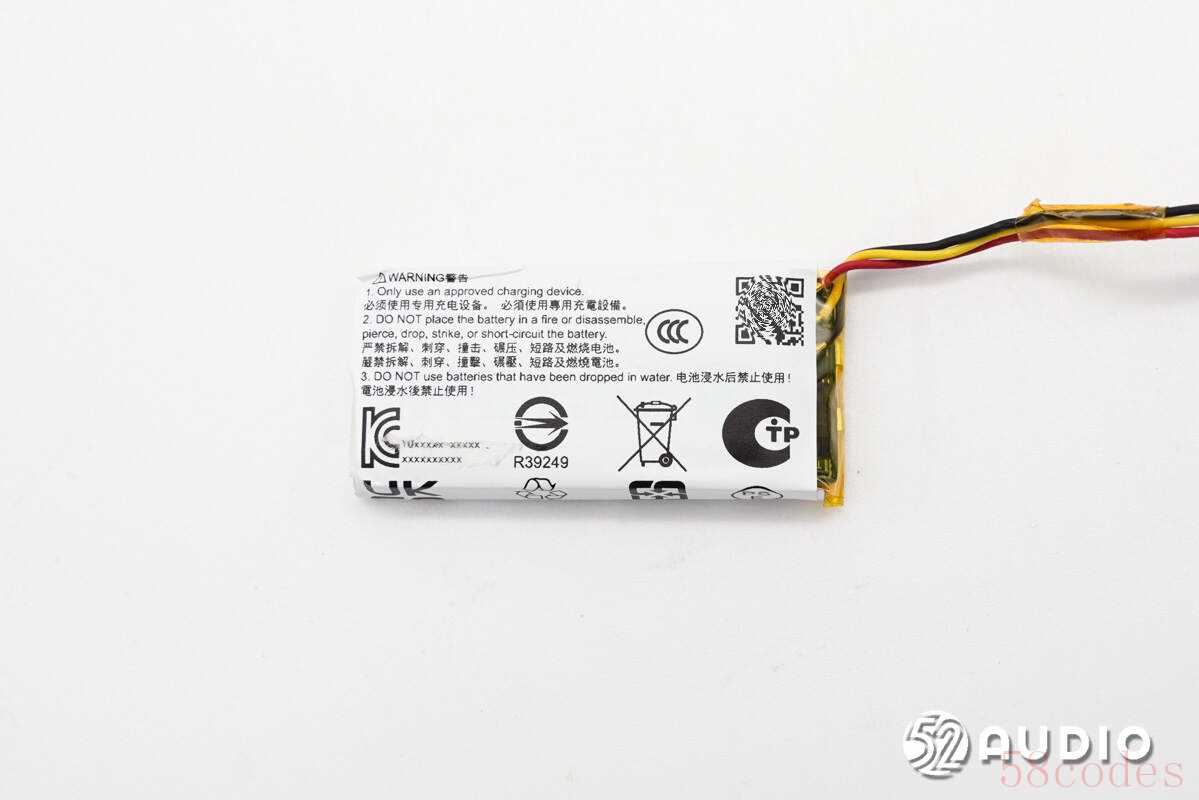

电池背面展示有“警告”内容，以及CCC、ICC等认证标识。

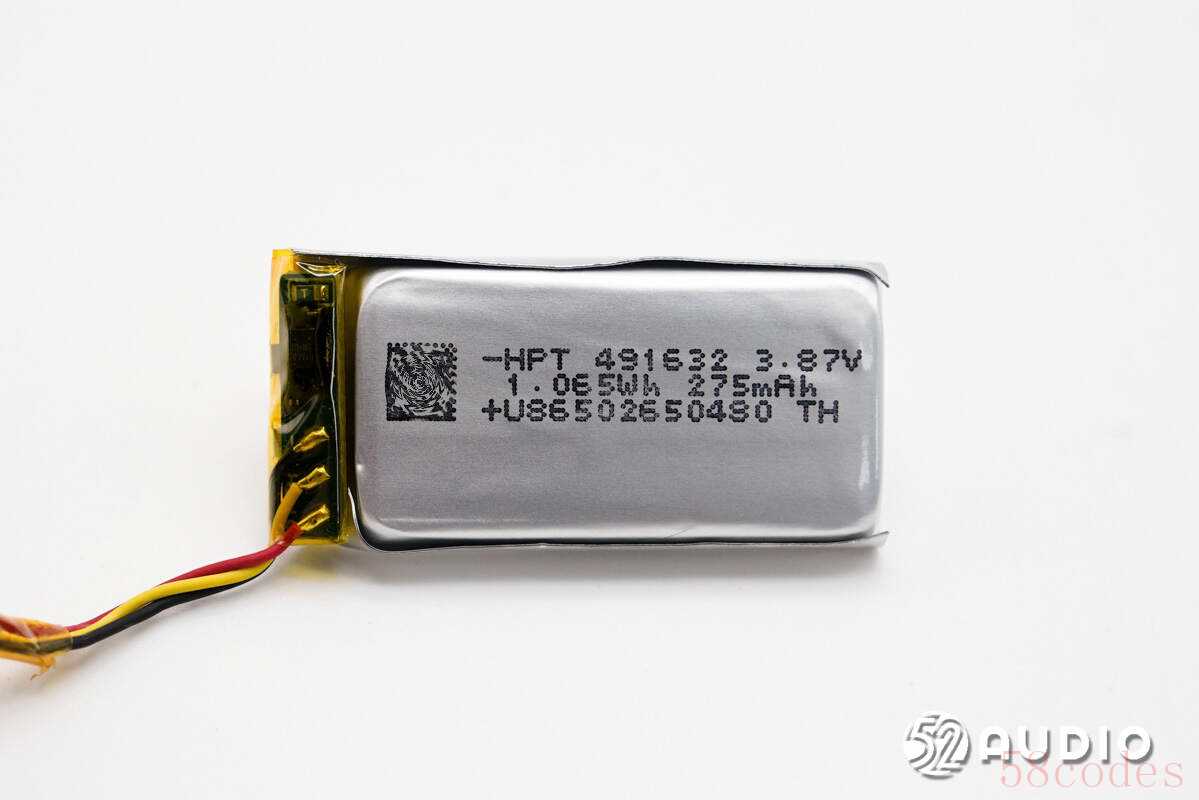

电芯上丝印信息一览，型号：HPT 491632。

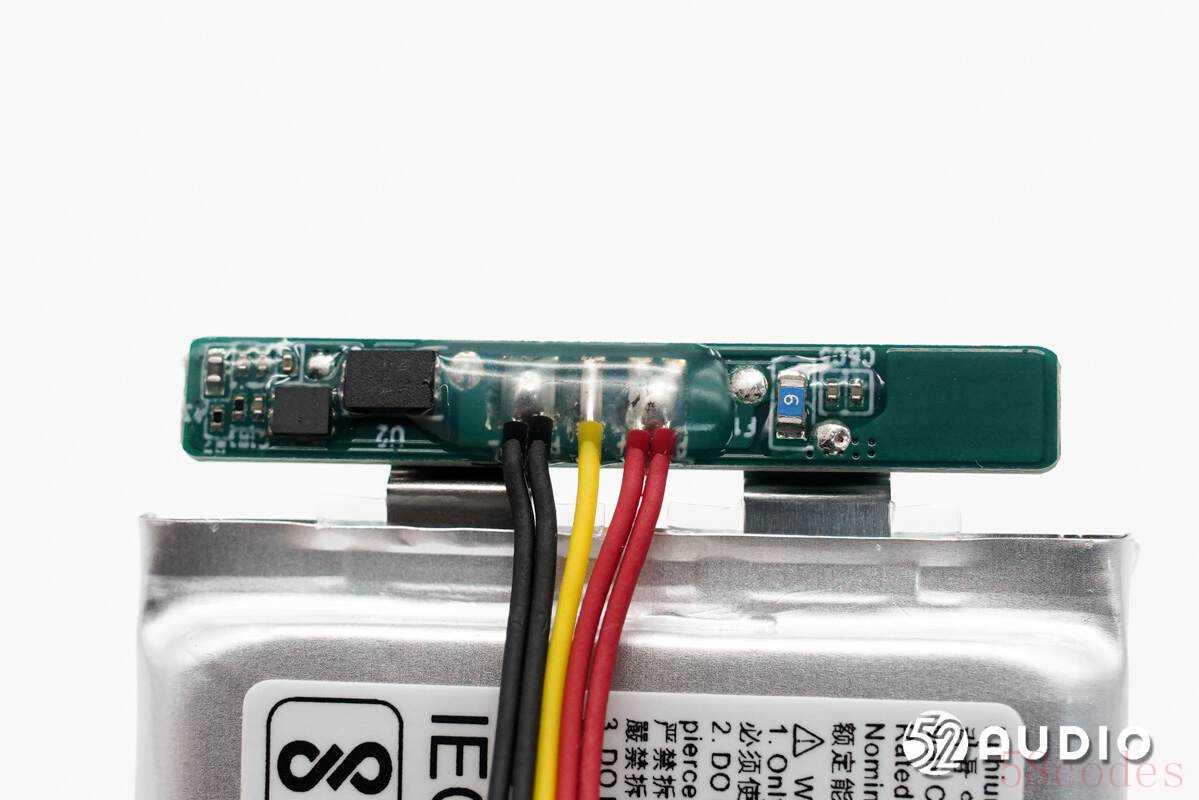

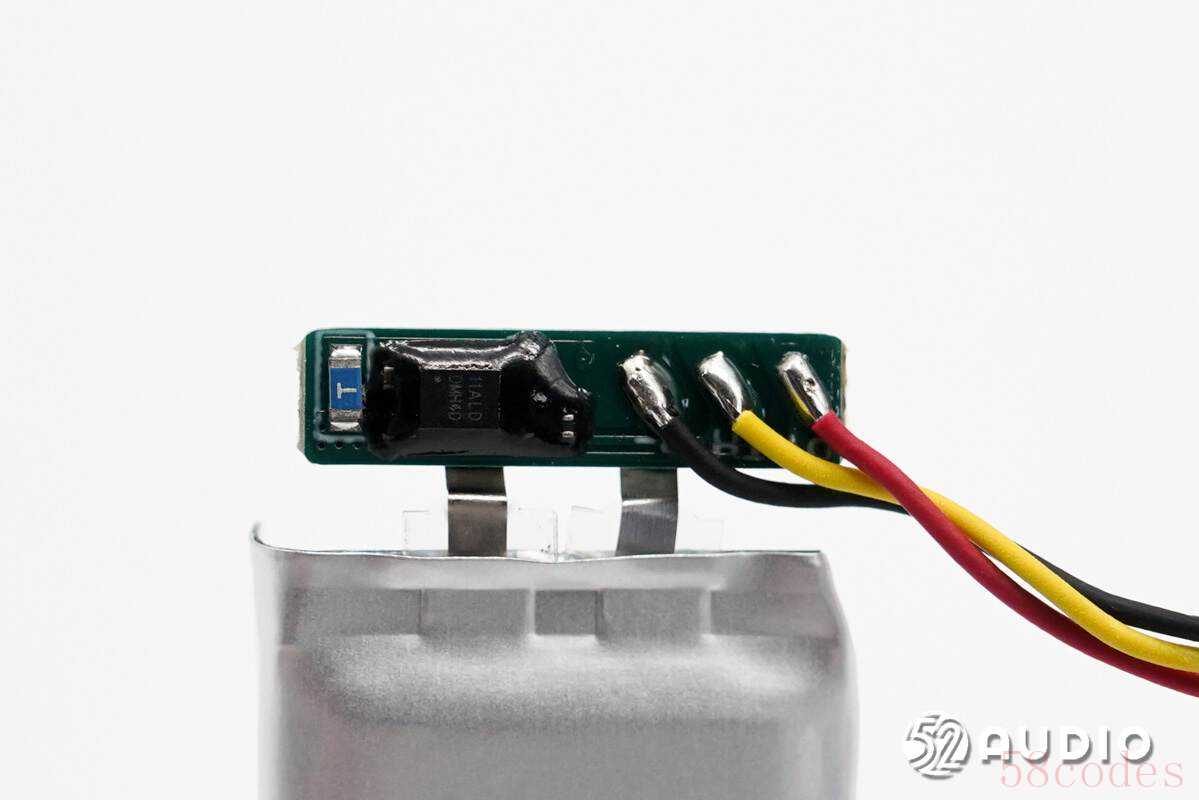

电池保护板电路一览，设置有一体化锂电保护IC和检测电池温度的热敏电阻。

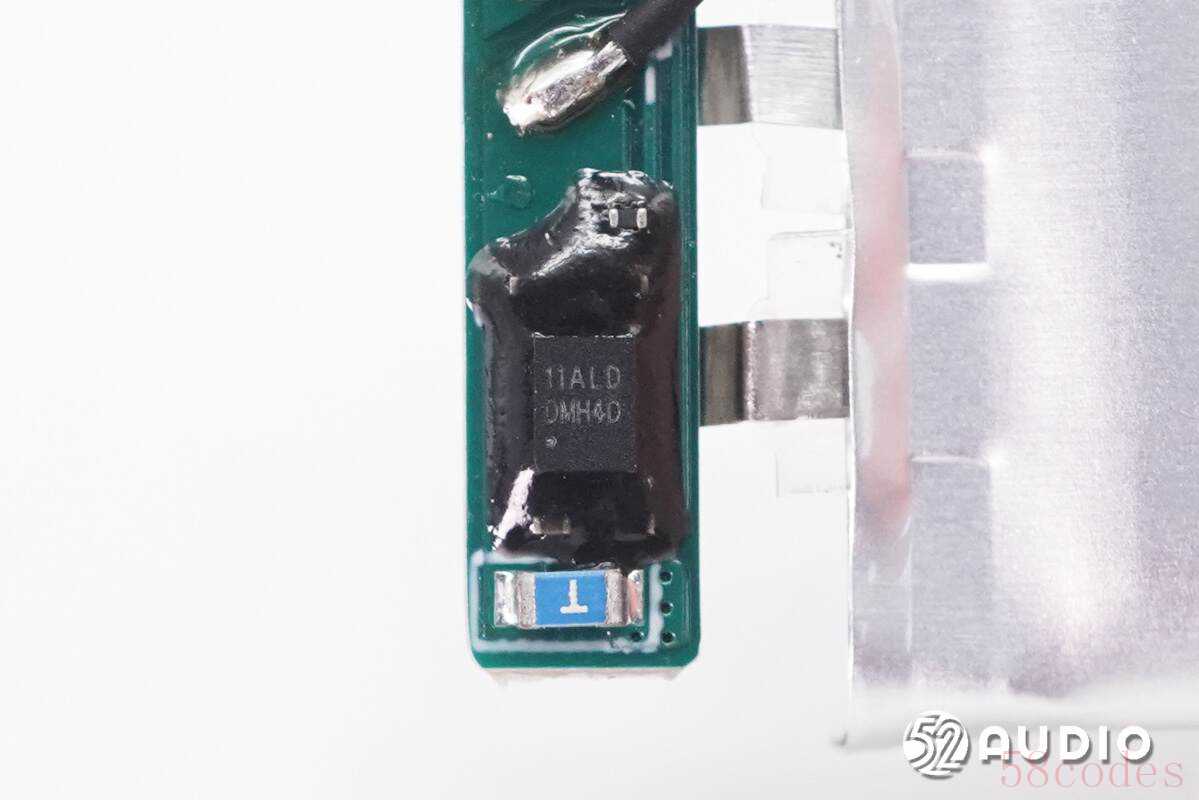

丝11ALD的一体化锂电保护IC。

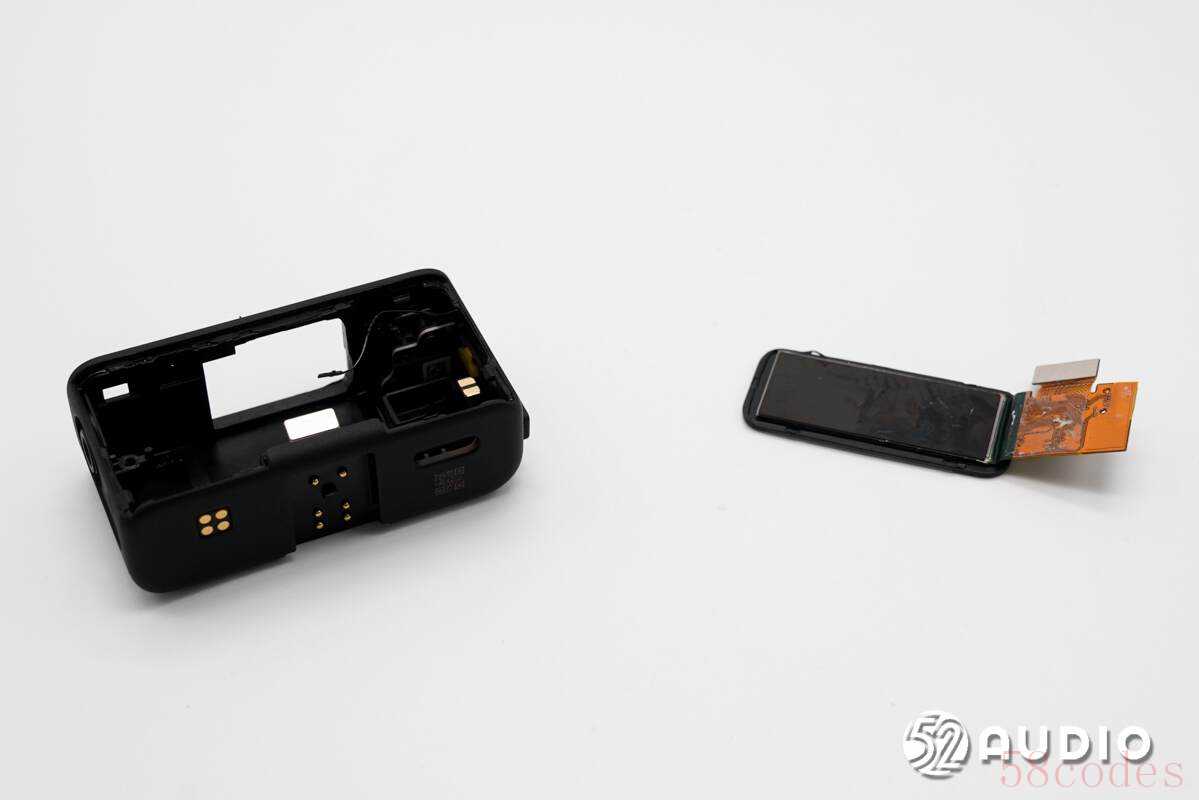

取掉屏幕单元。

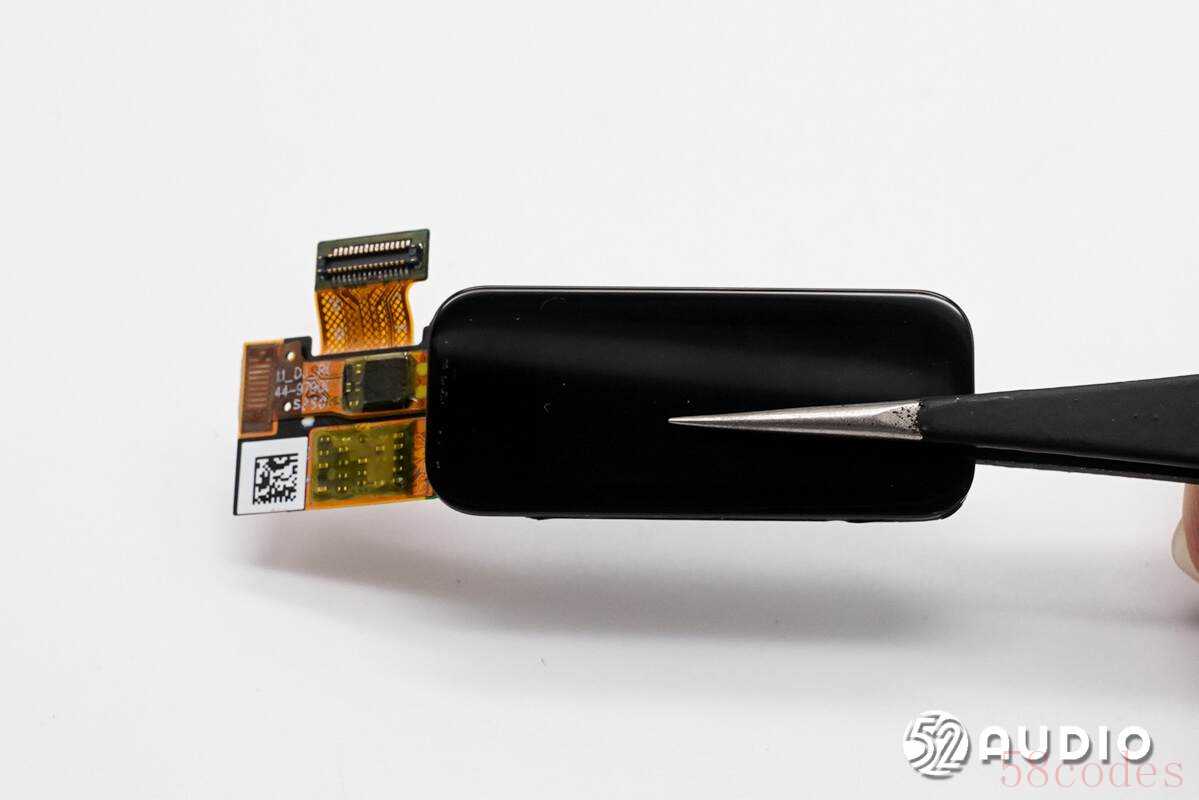

屏幕排线电路一览。

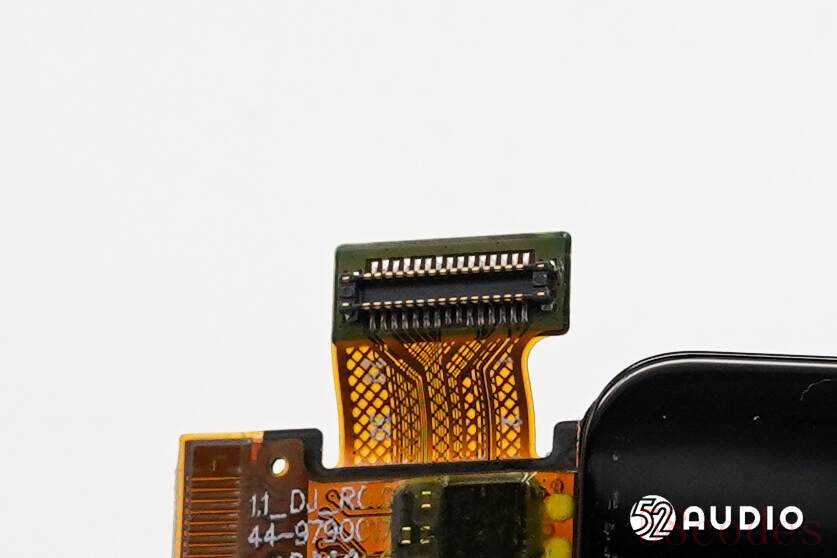

屏幕排线连接主板的BTB连接器公座特写。

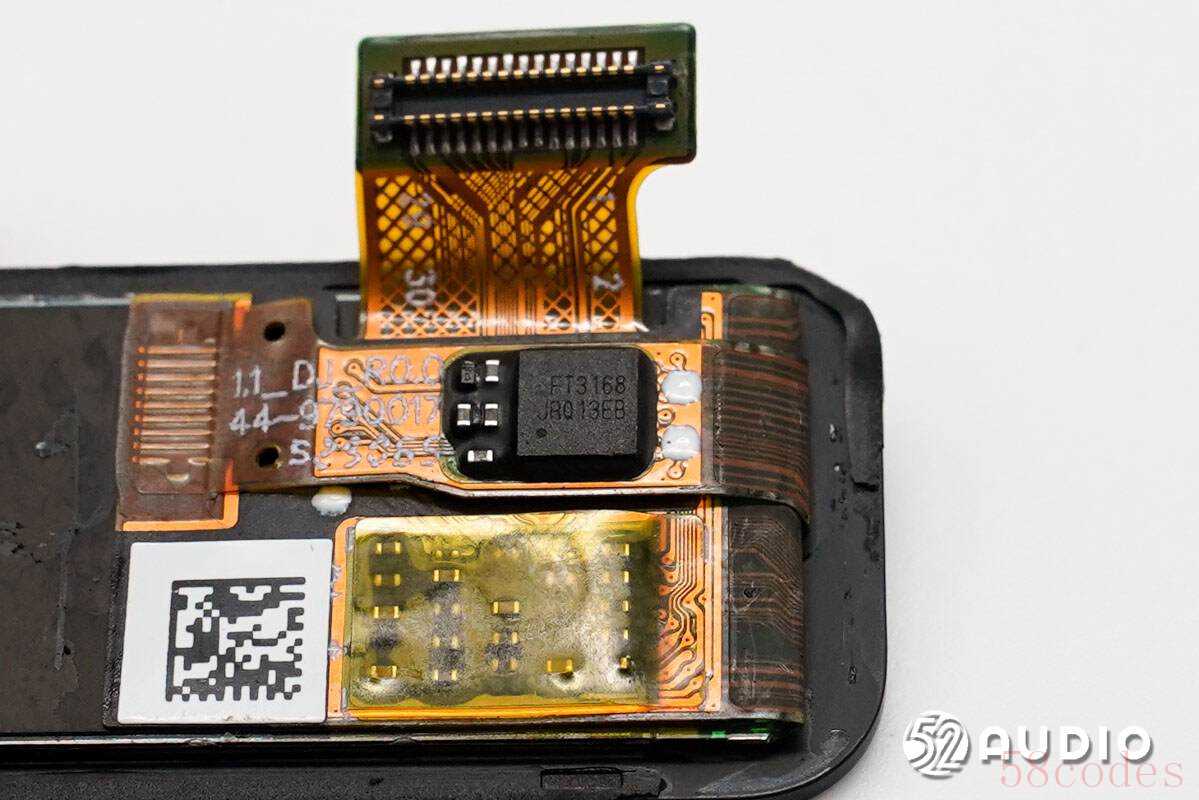

FocalTech敦泰FT3168触摸IC，用于屏幕触控操作。

腔体底部固定连接头的卡扣结构特写。

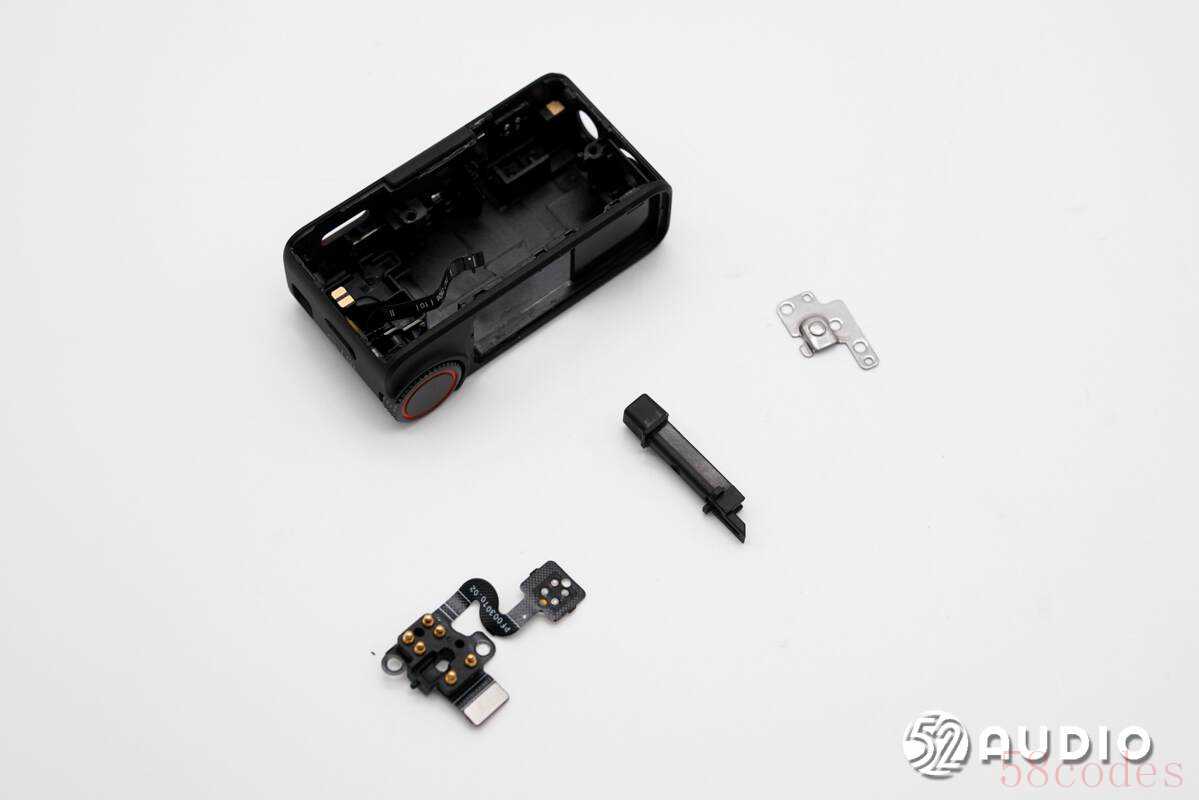

拆掉电源输入接口排线。

电源输入接口排线电路一览。

电源输入接口排线背部通过金属板强化，排线采用BTB连接器连接主板。

取出发射器天线结构。

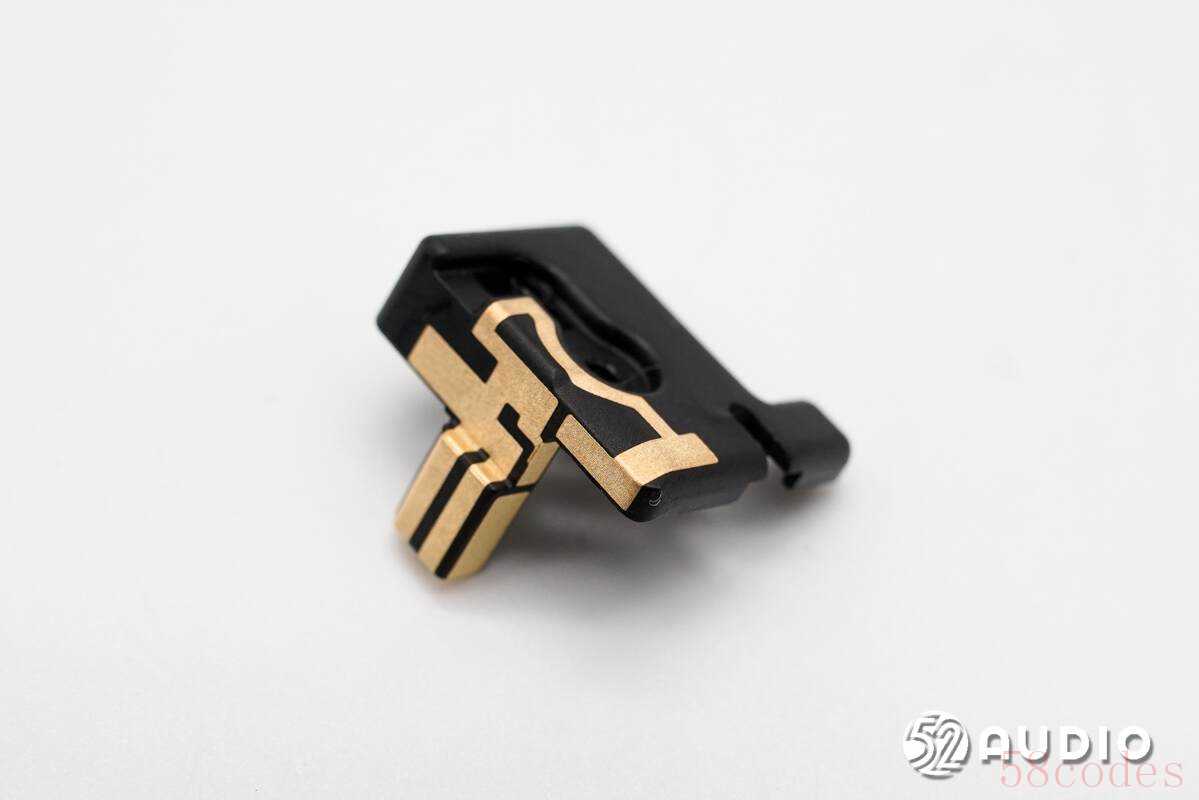

发射器LDS镭射天线特写，用于无线信号收发。

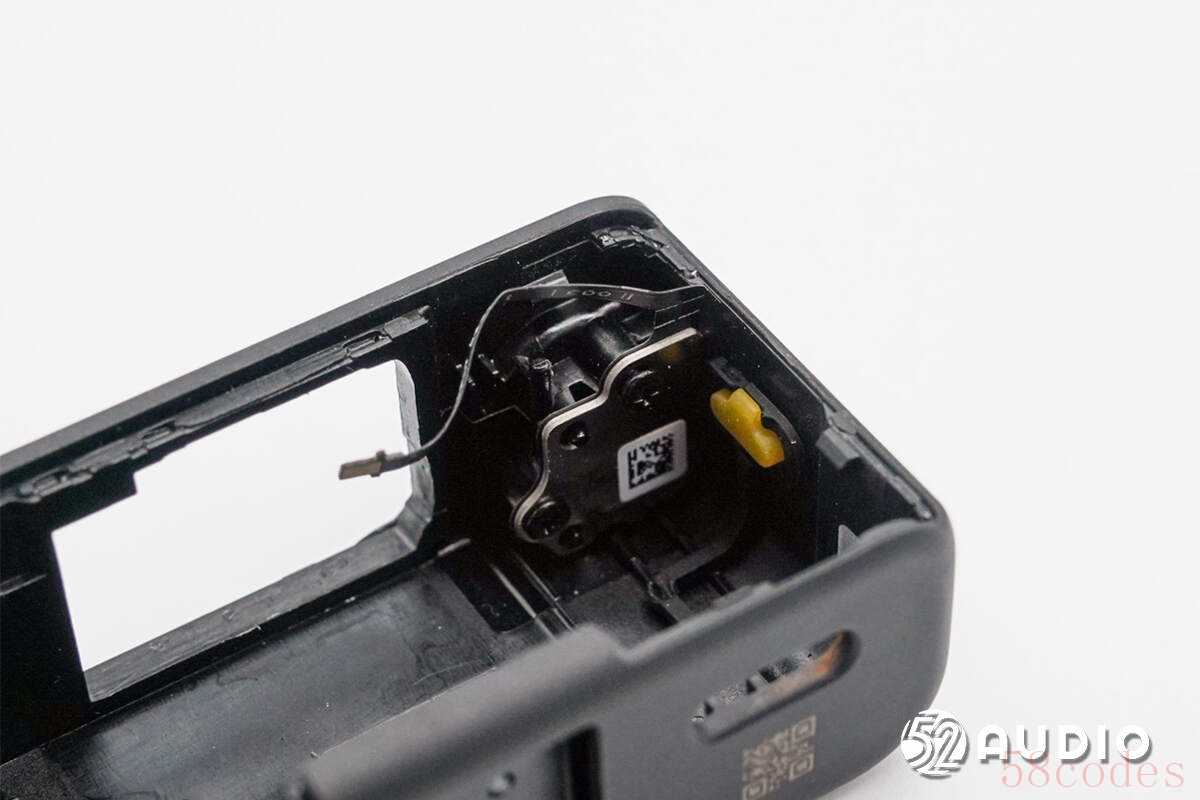

拨轮键内侧结构特写。

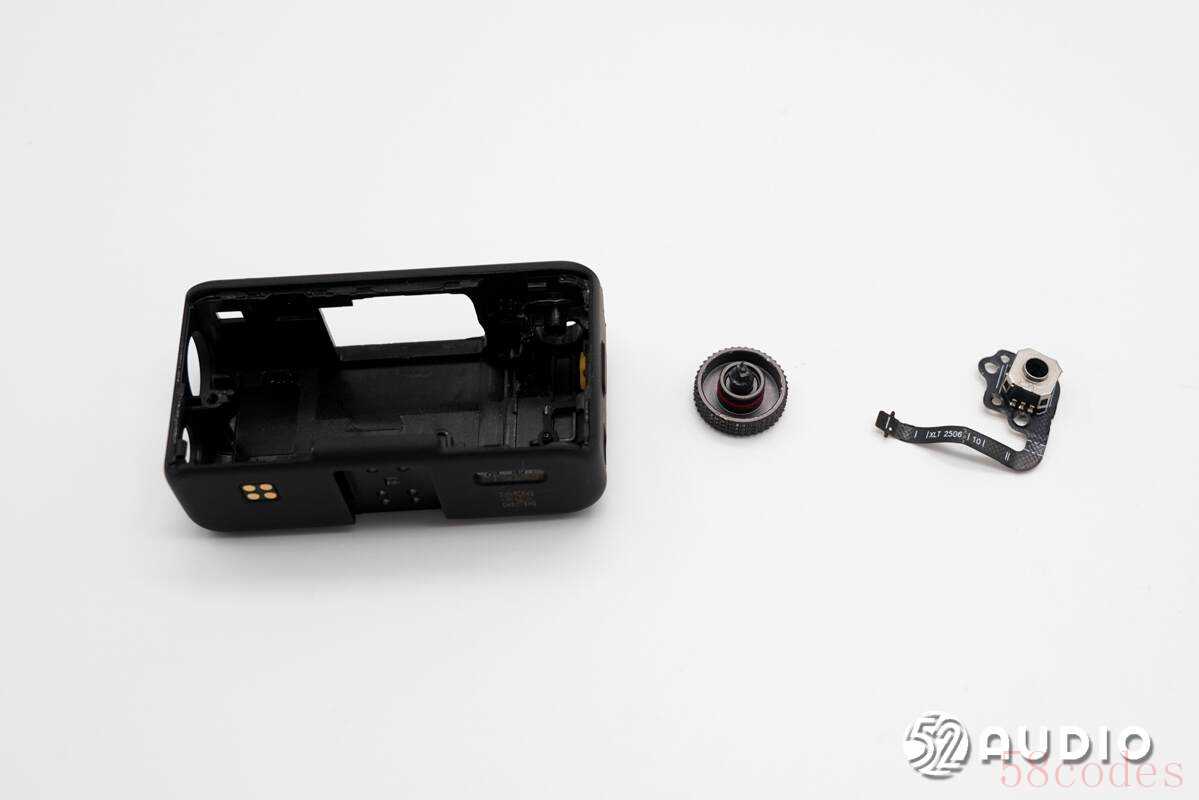

卸掉螺丝，拆掉波轮键。

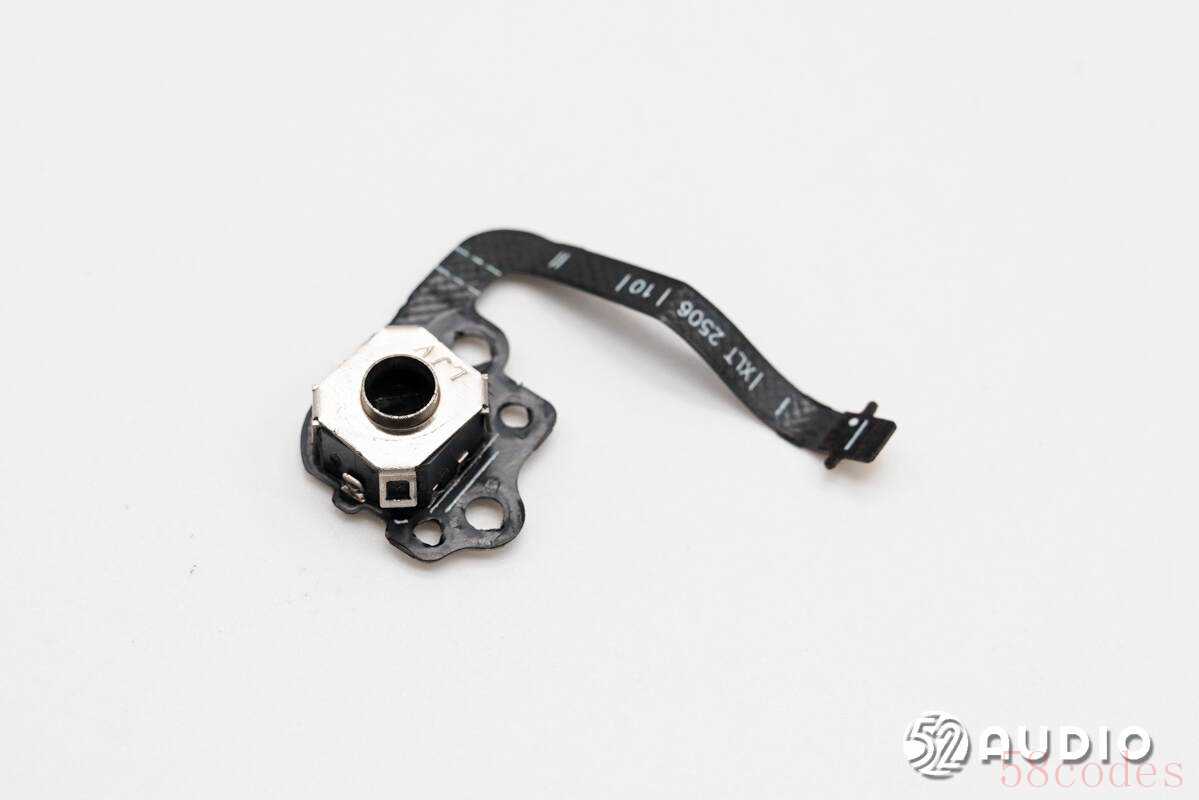

波轮键排线电路一览，设置旋转编码器，支持旋转和按压控制。

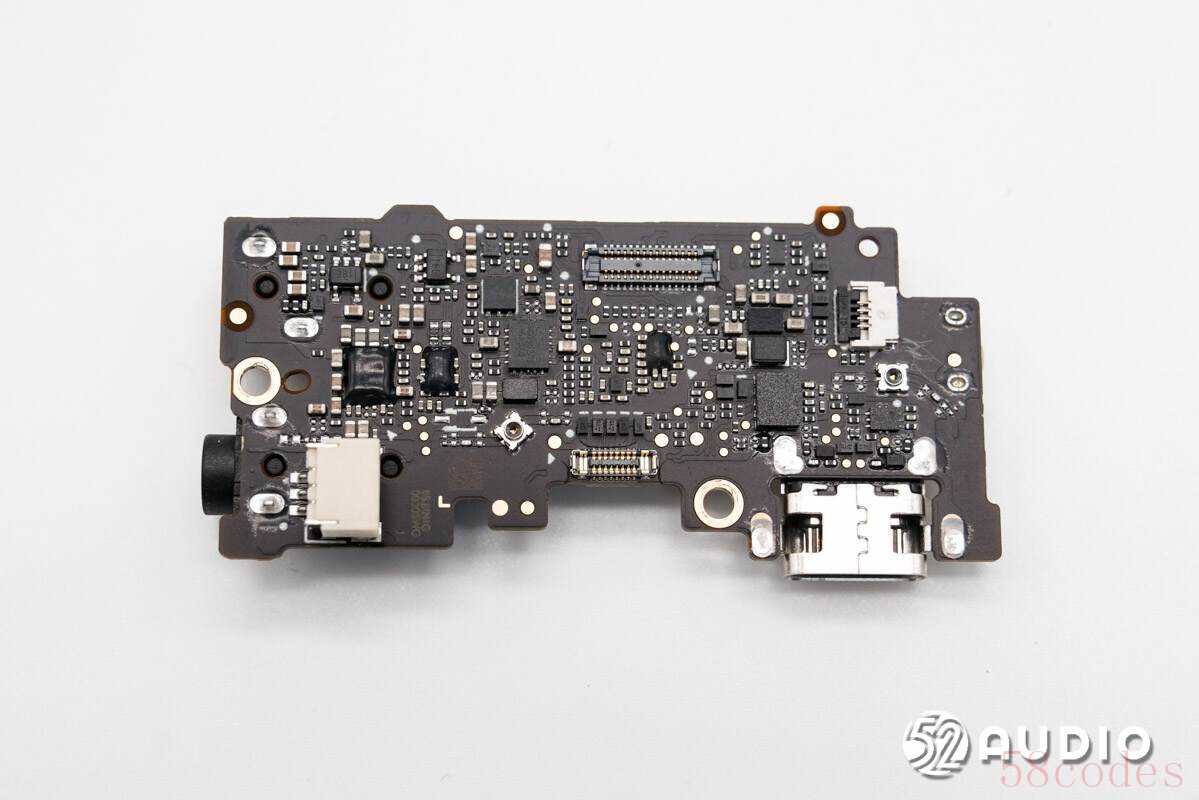

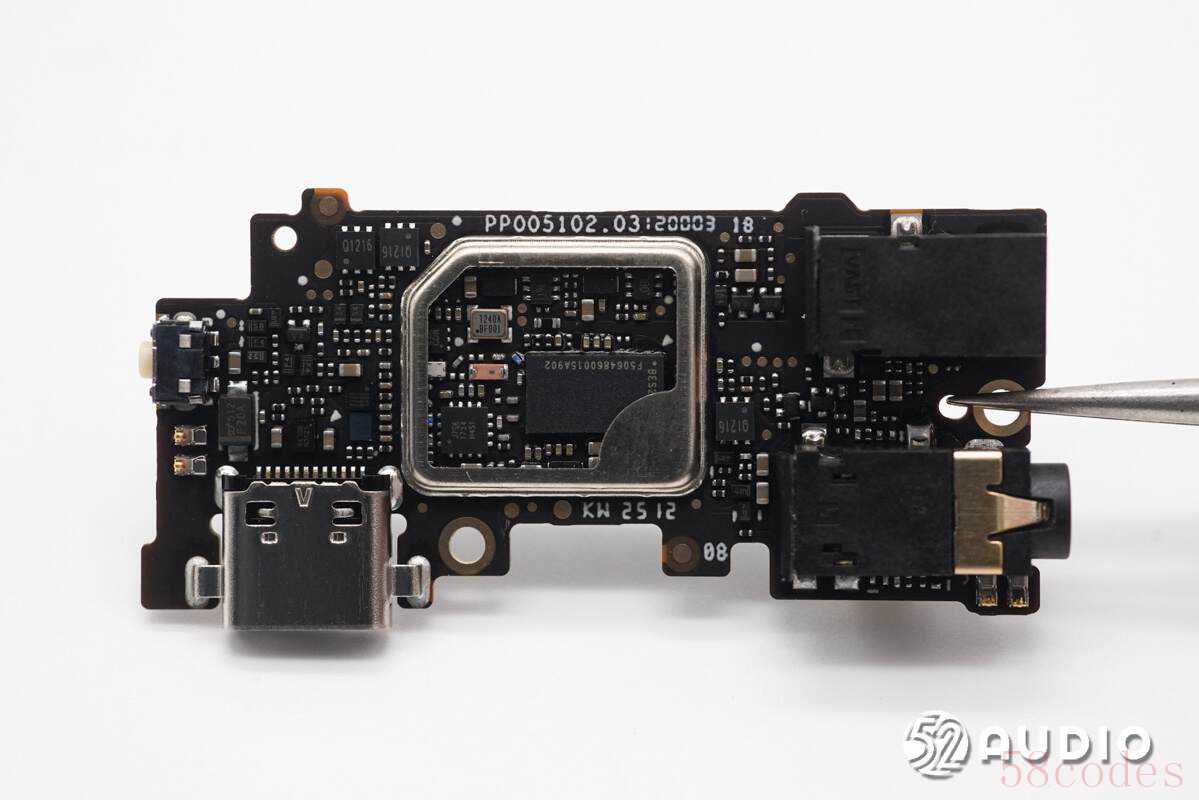

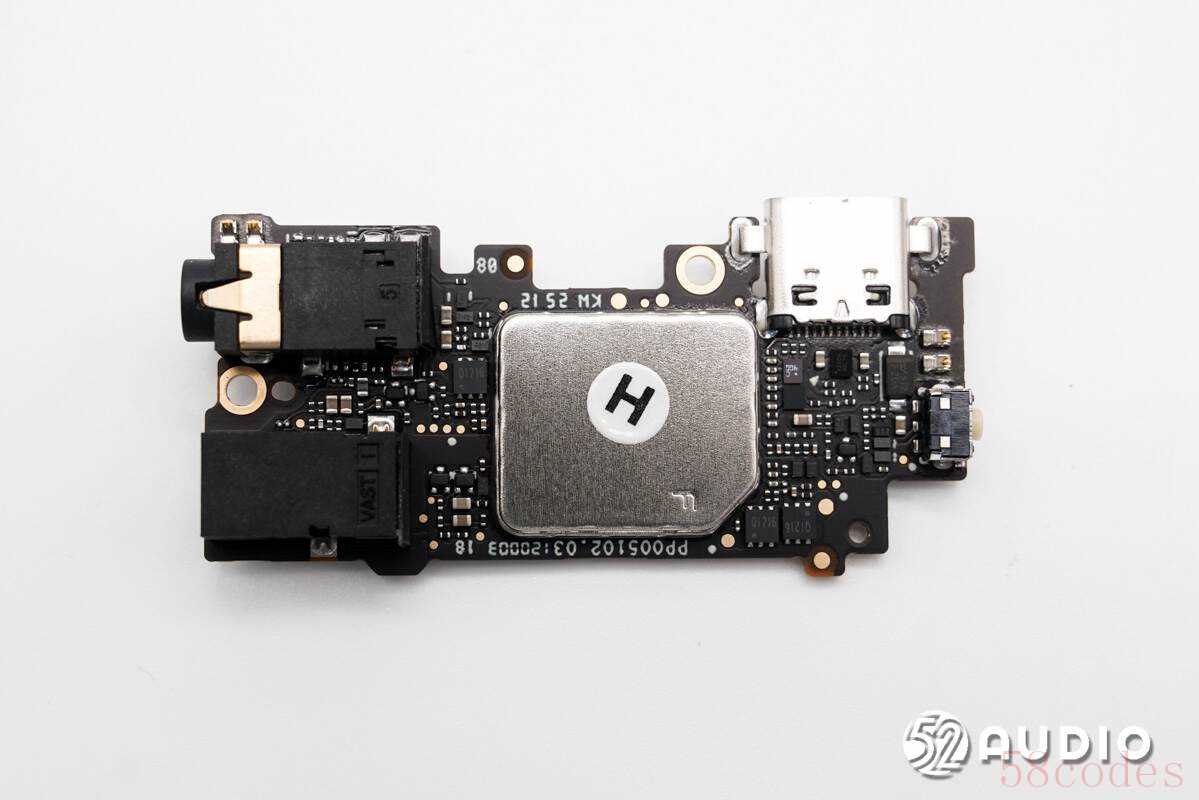

发射器主板一侧电路一览。

发射器主板另外一侧无线通讯模组通过屏蔽罩防护。

取掉屏蔽罩，主板另外一侧电路一览。

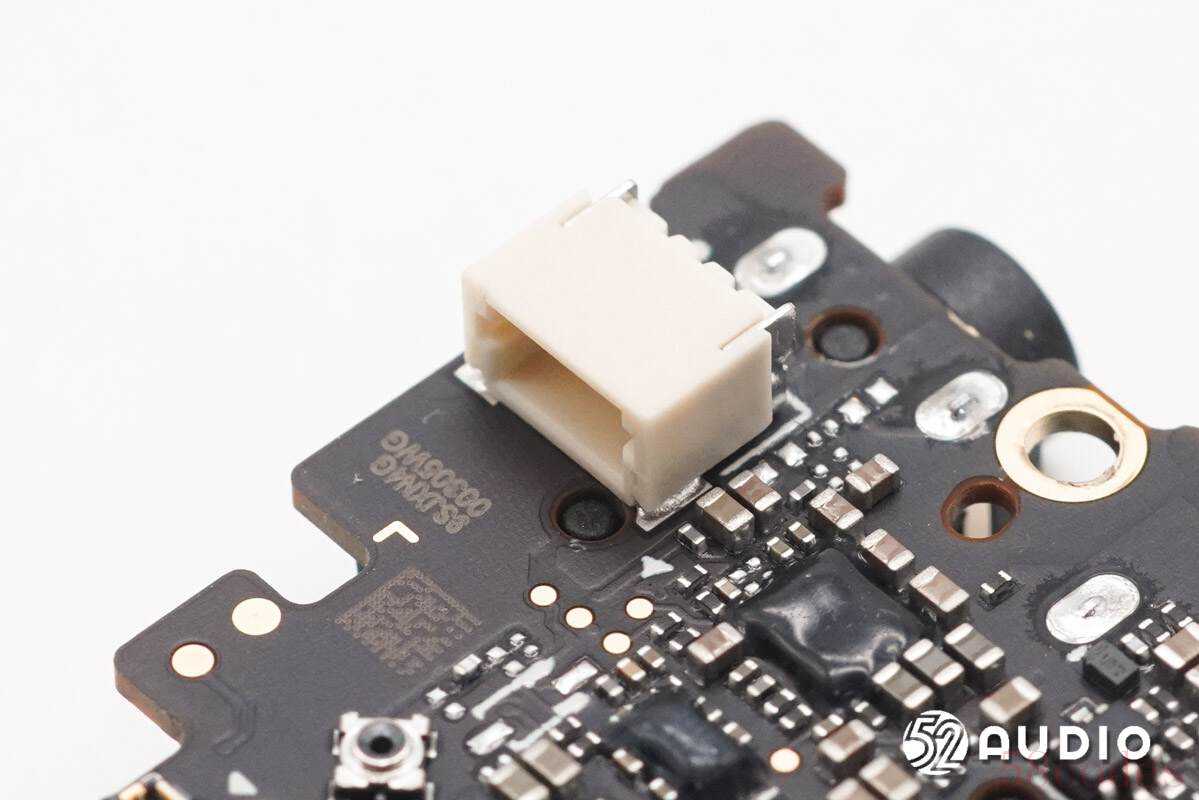

连接电池的导线插座特写。

连接电源输入接口排线的BTB连接器母座。

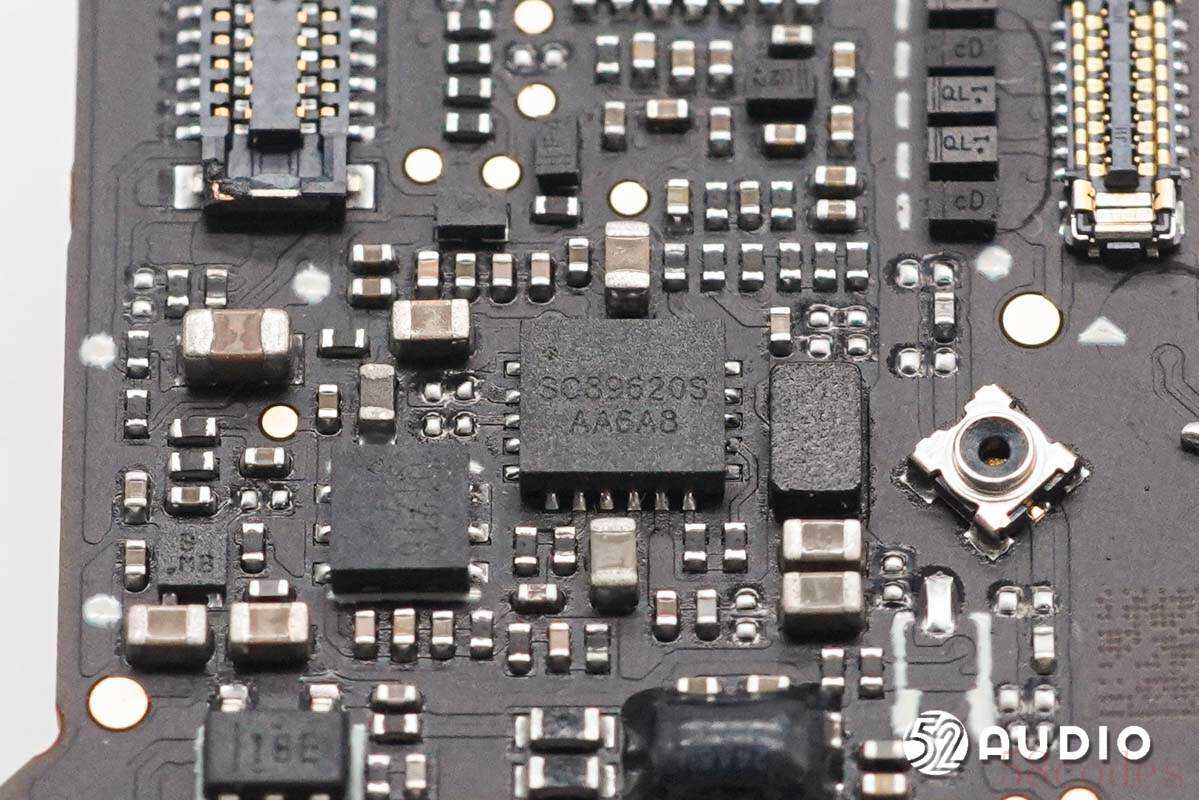

Southchip南芯SC89620S充电器。

YJ杨杰YJQ1216A PMOS。

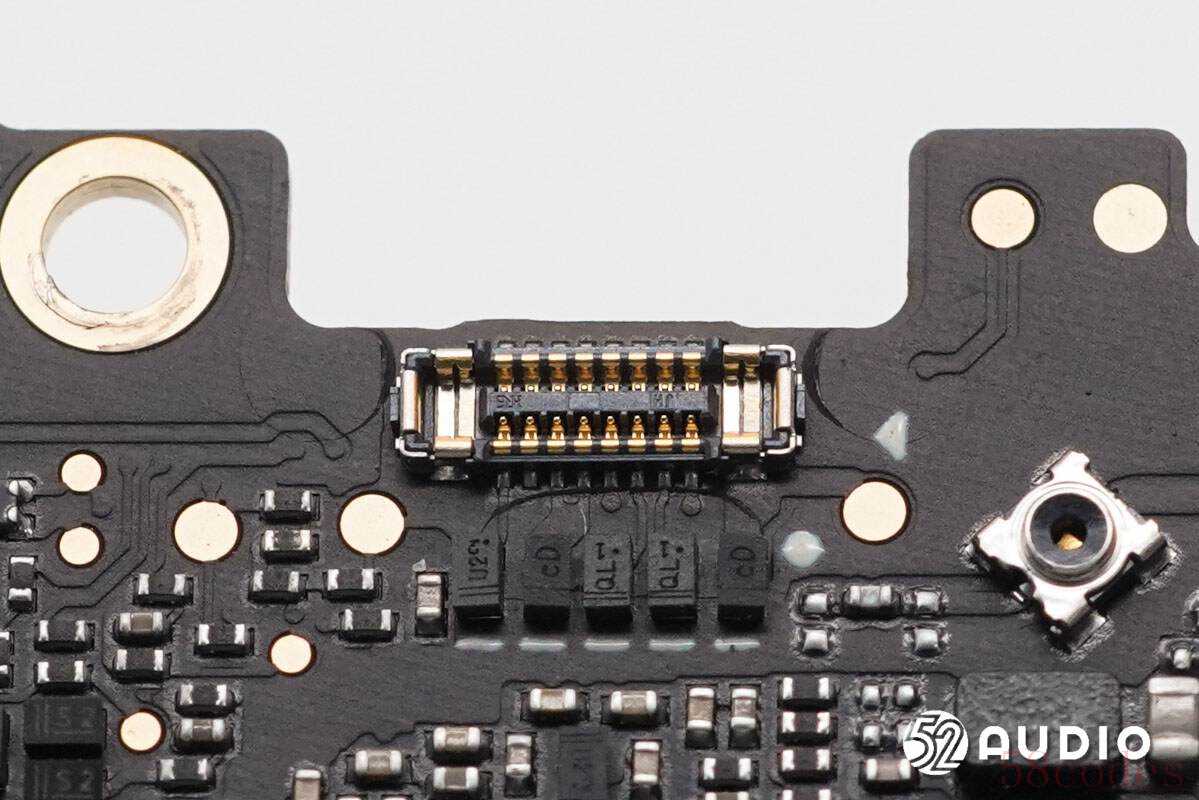

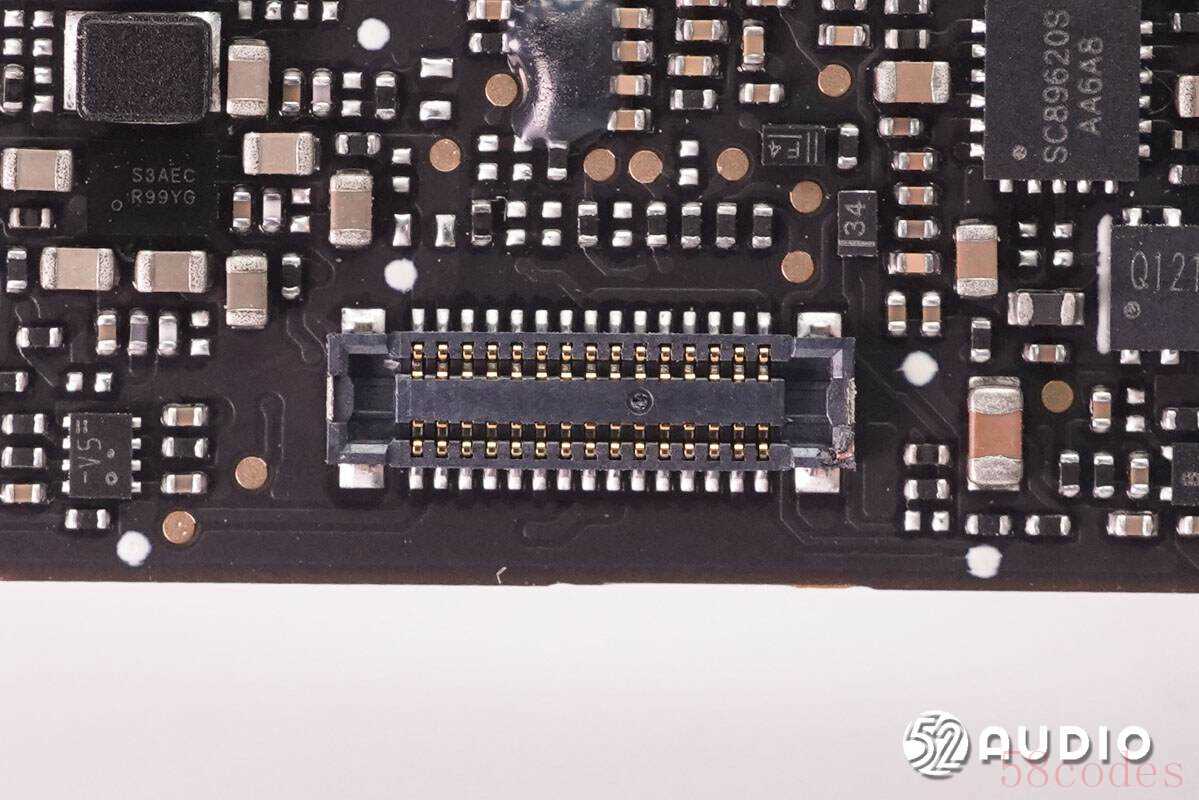

连接屏幕排线的BTB连接器母座。

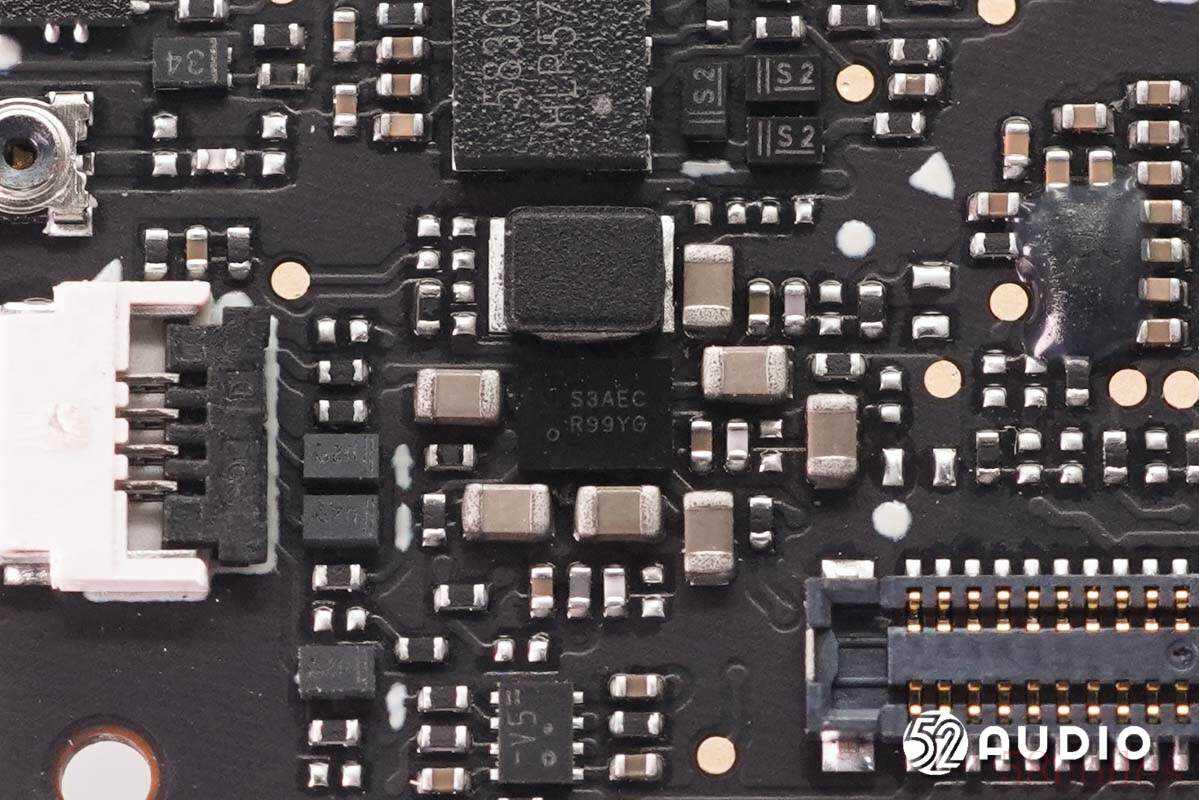

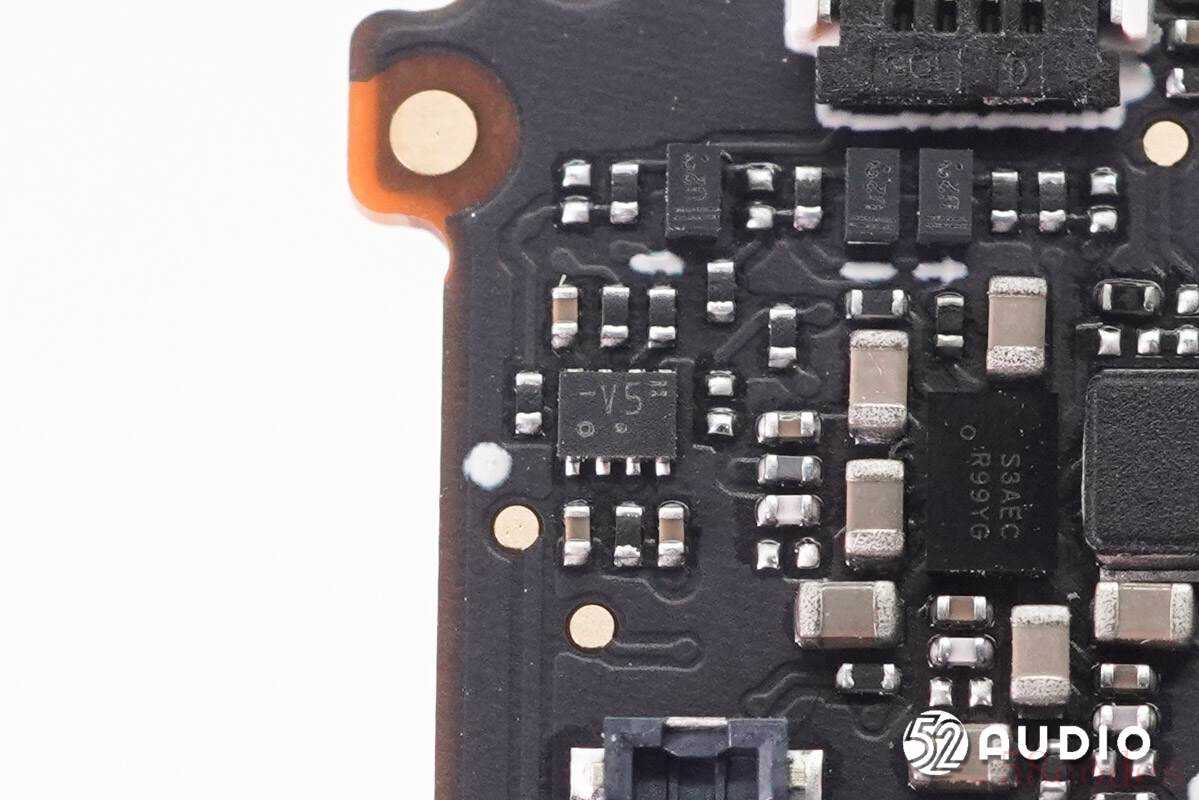

丝印S3AEC的IC。

丝印V5的IC。

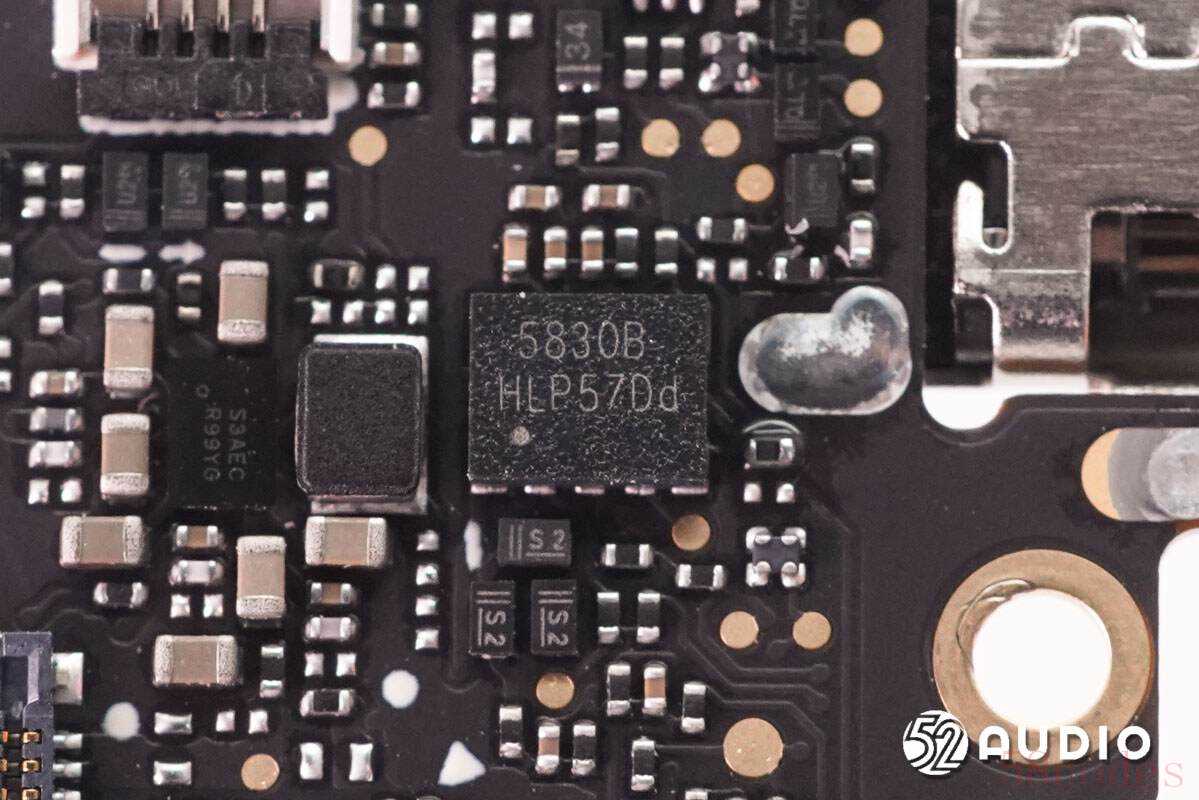

丝印5830B的IC。

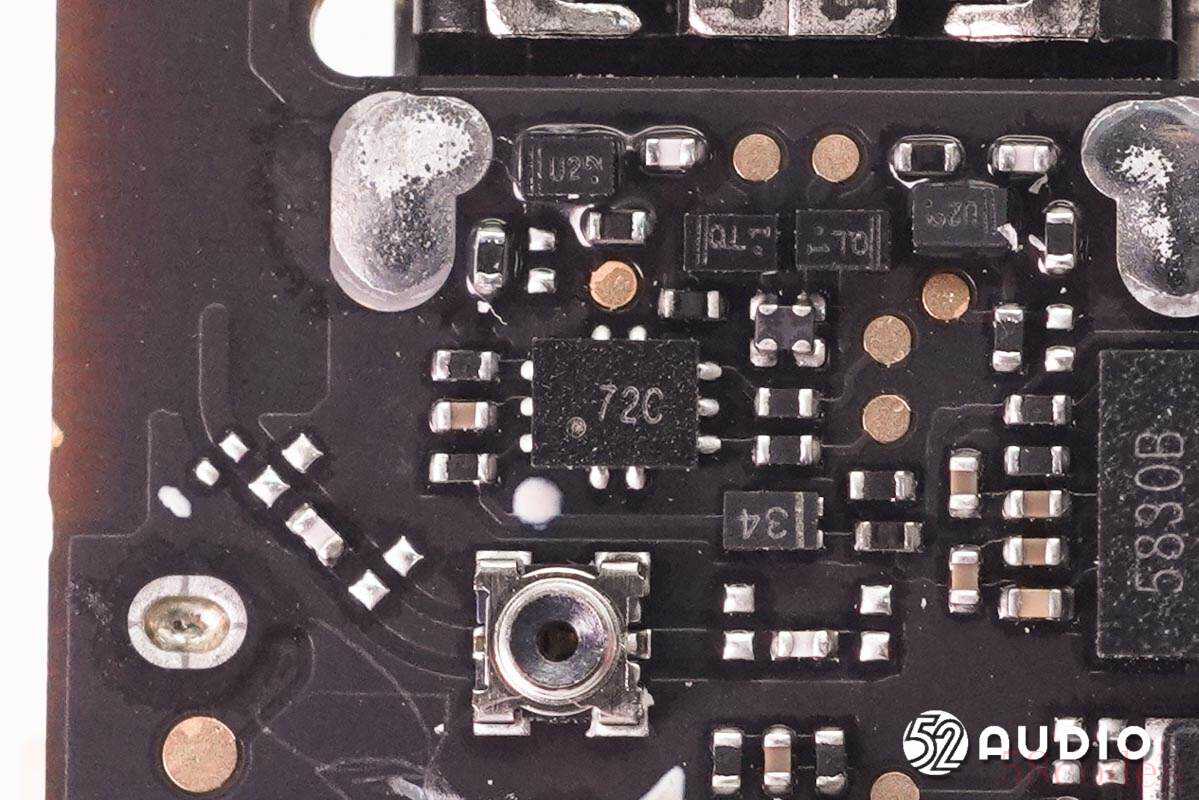

丝印72C的IC。

连接波轮键排线的ZIF连接器。

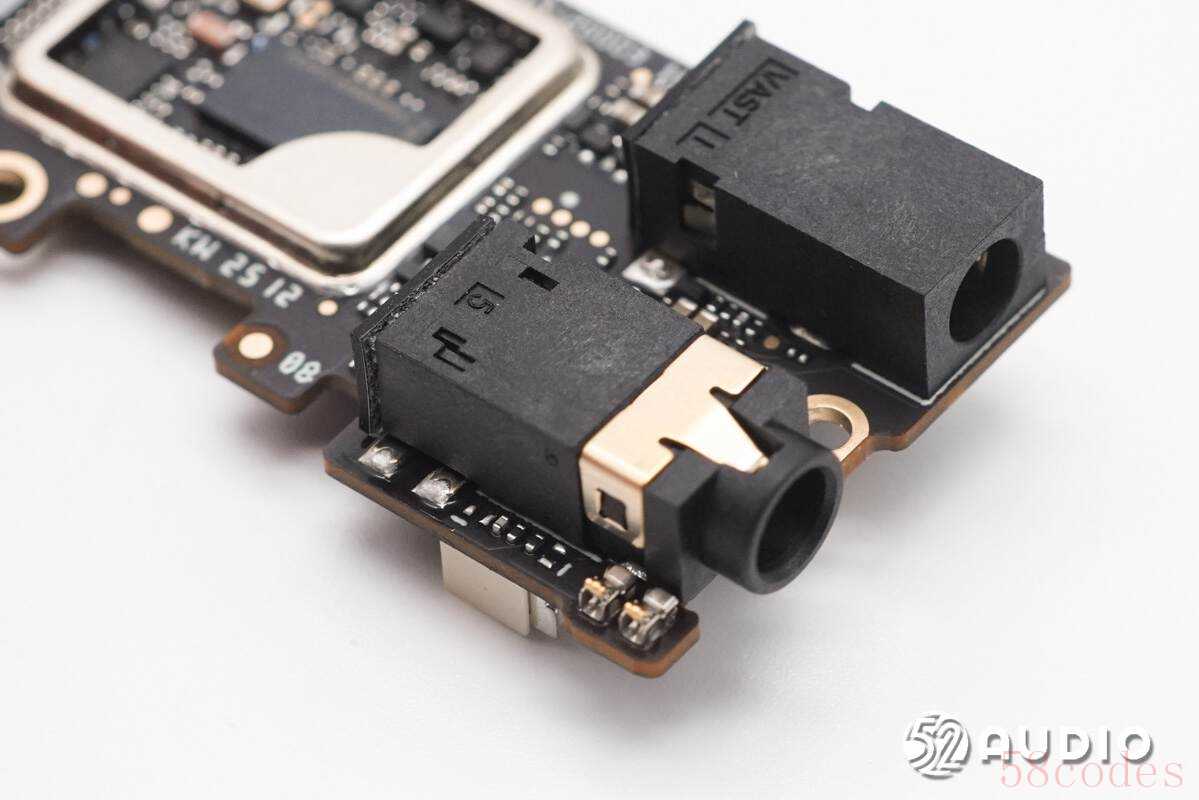

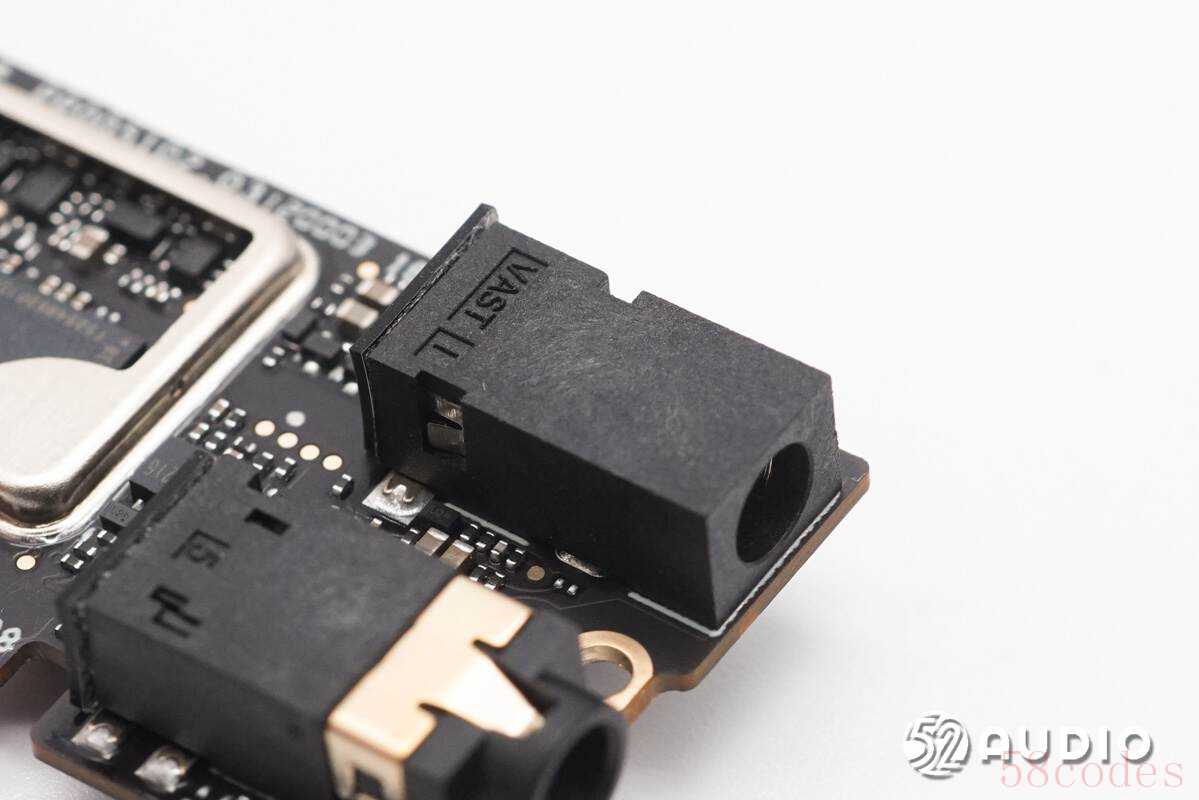

3.5mm音频输出接口母座特写。

3.5mm监听耳机接口母座特写。

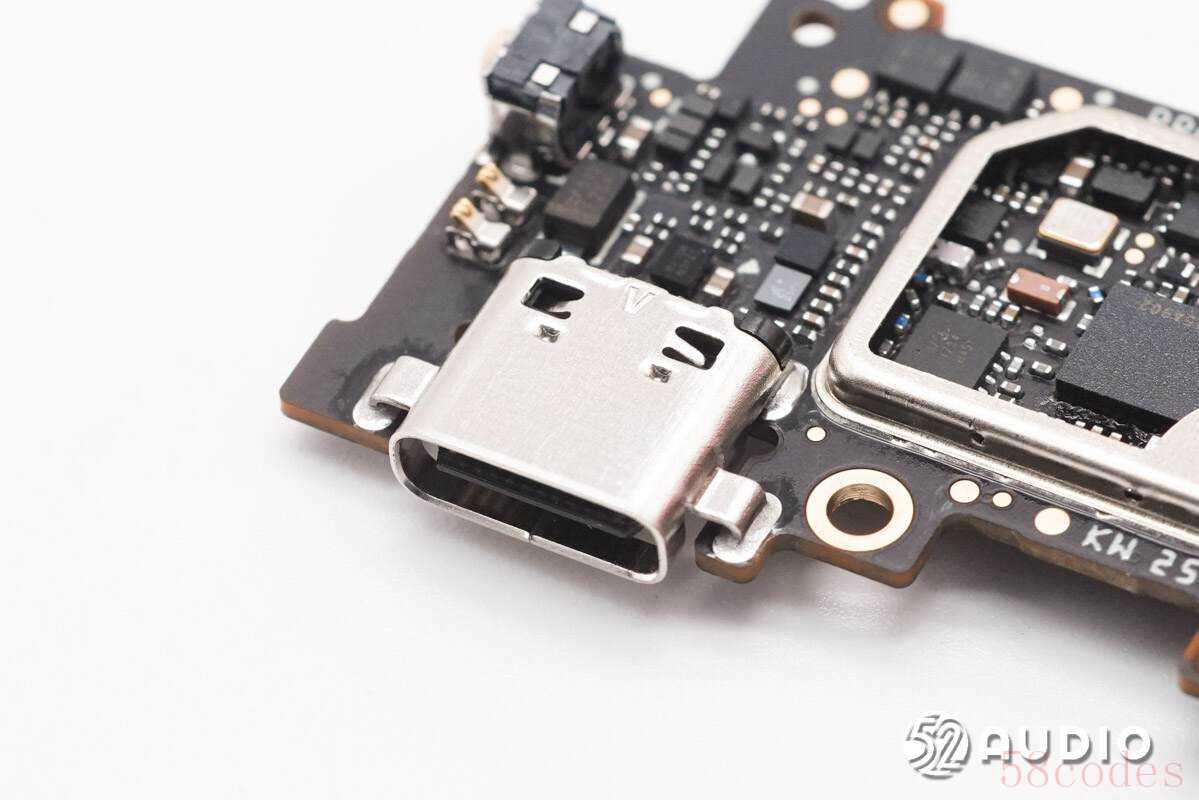

USB-C接口母座特写，沉板焊接。

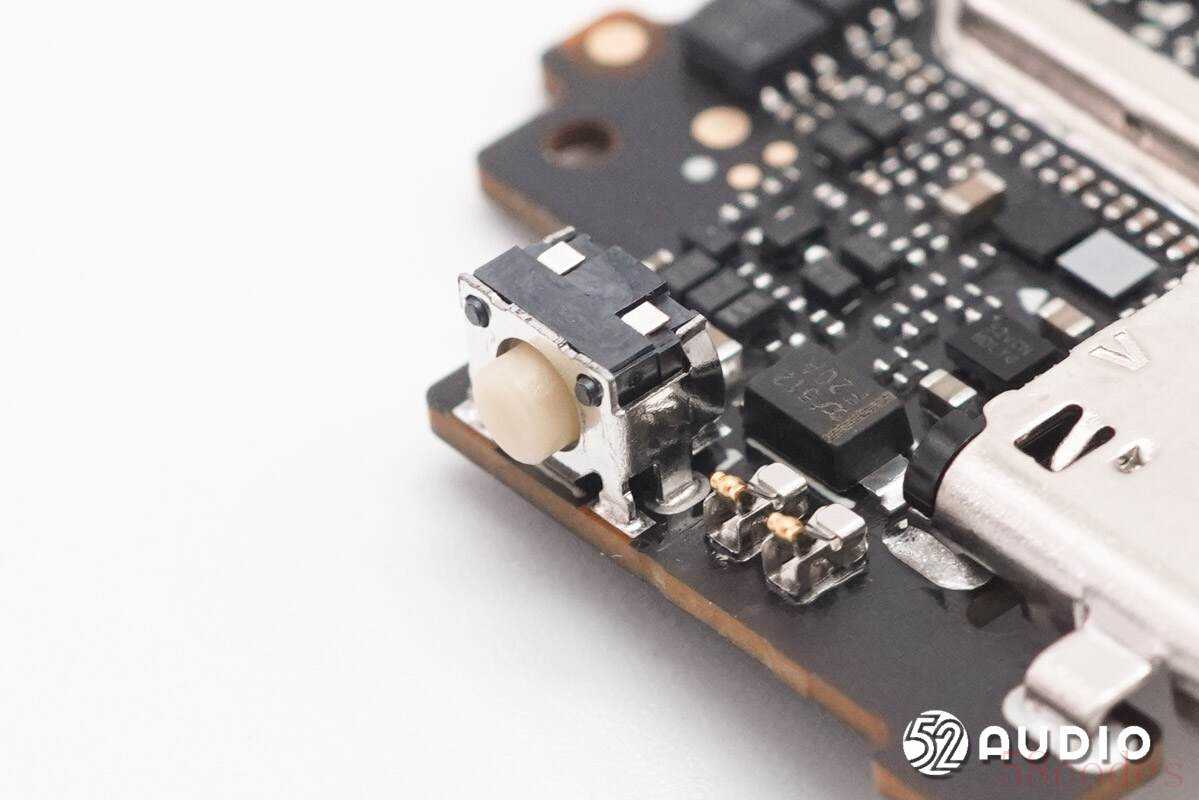

电源按键特写。

连接天线的金属弹片特写。

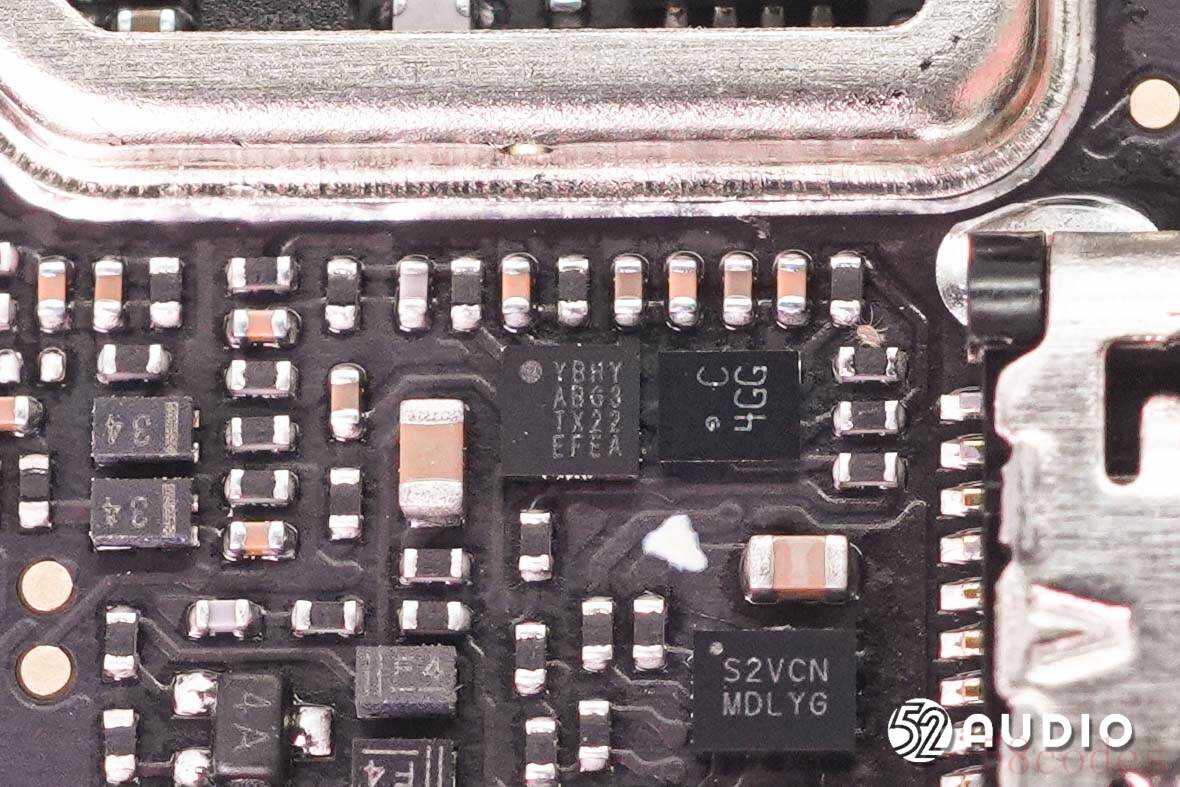

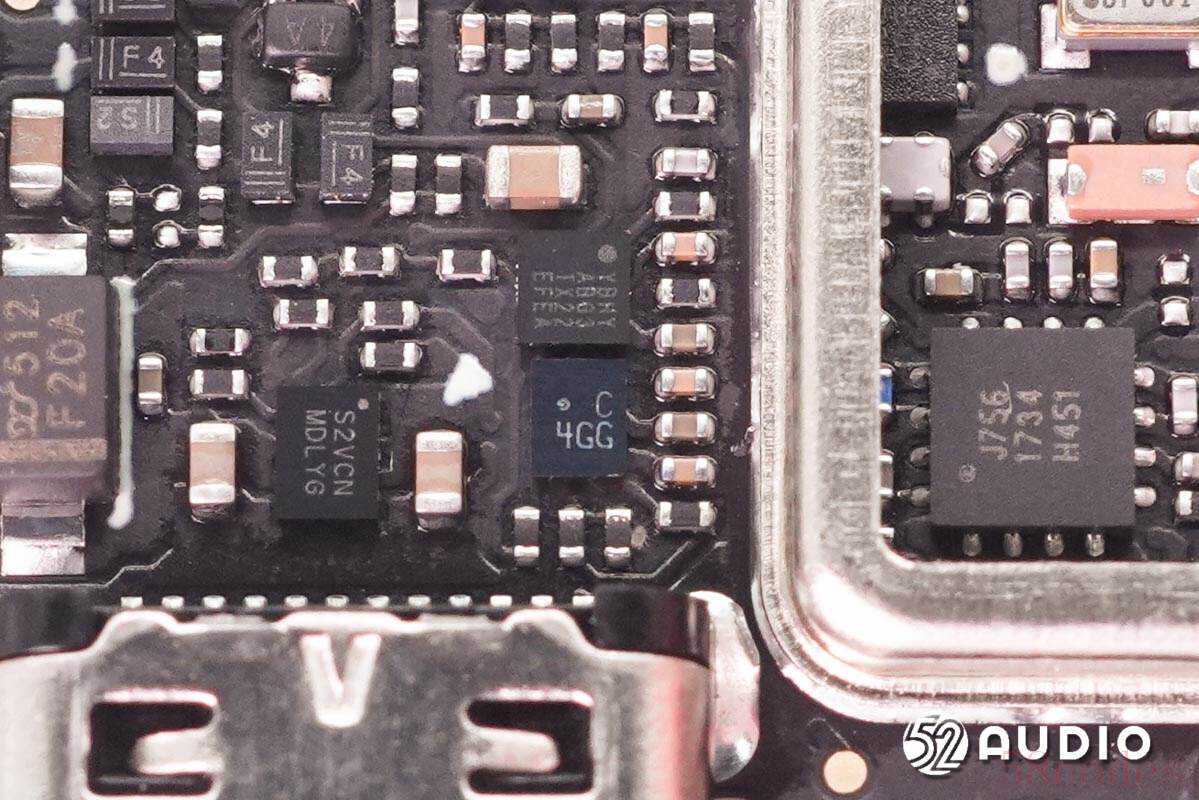

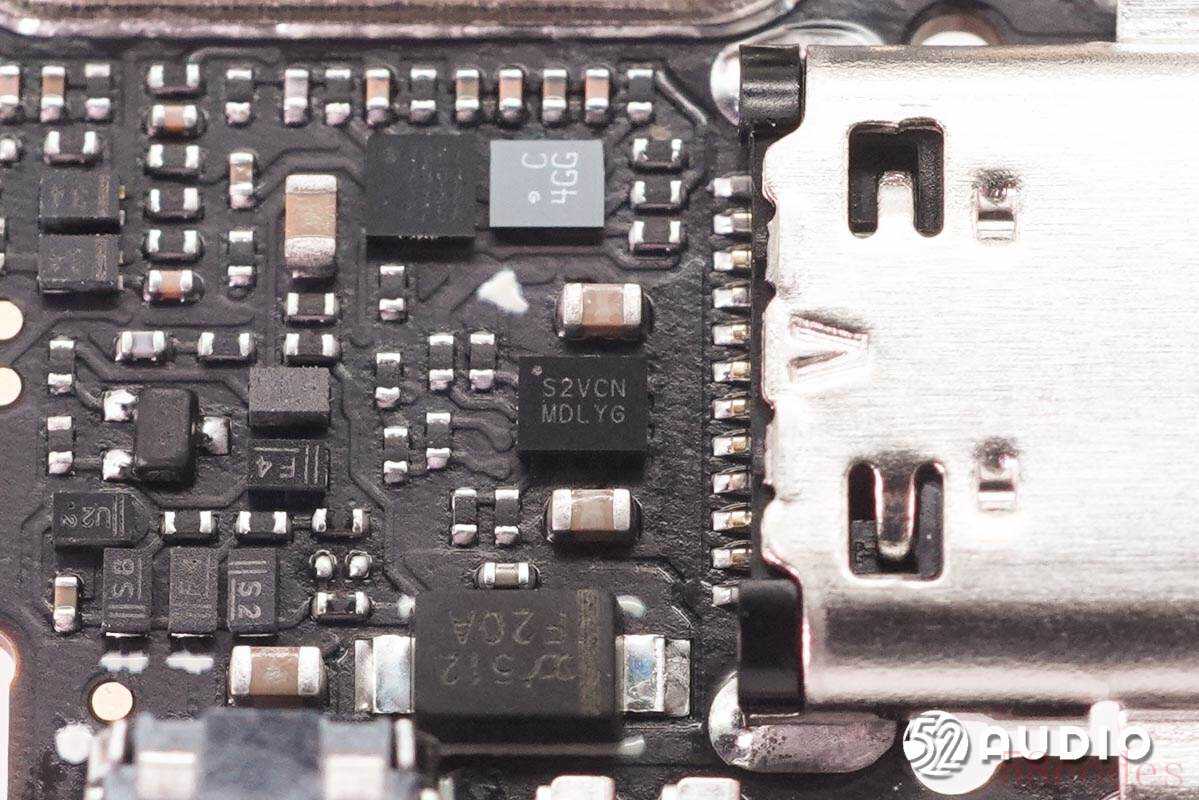

丝印S2VCN的IC。

丝印“YBHY”的IC。

丝印C 4GG的IC。

BES恒玄科技BES2800HP是一款超低功耗、高性能的智能音频SoC，集成了蓝牙和可选的Wi-Fi功能。该平台包含了一个强大的CPU子系统，由双核Arm Cortex-M55处理器和双核BECO NPU组成，还配备了BES专有的协处理器用于高级信号处理和神经网络工作负载，一个可选的Tensilica HiFi 4 DSP，一个音频编解码器，以及一个包含双核STAR-MC1处理器和双核BECO NPU的主机子系统。

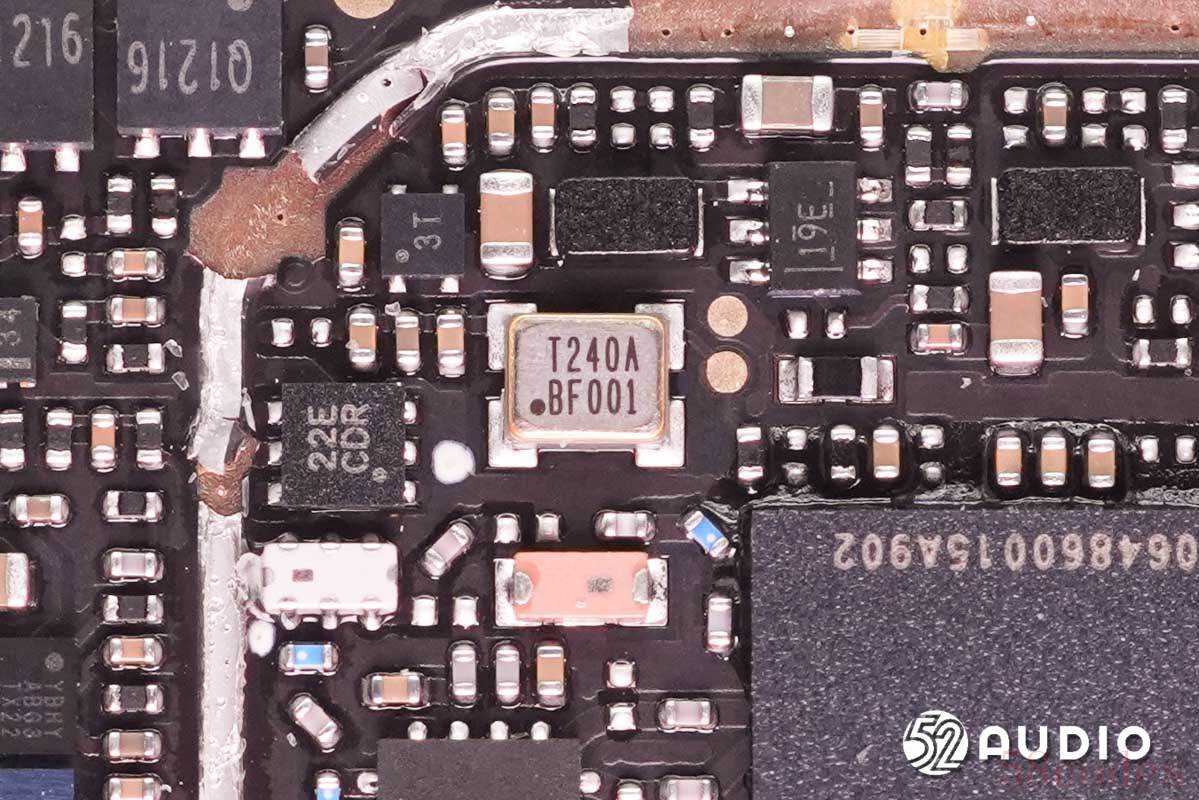

镭雕T240A的晶振特写。

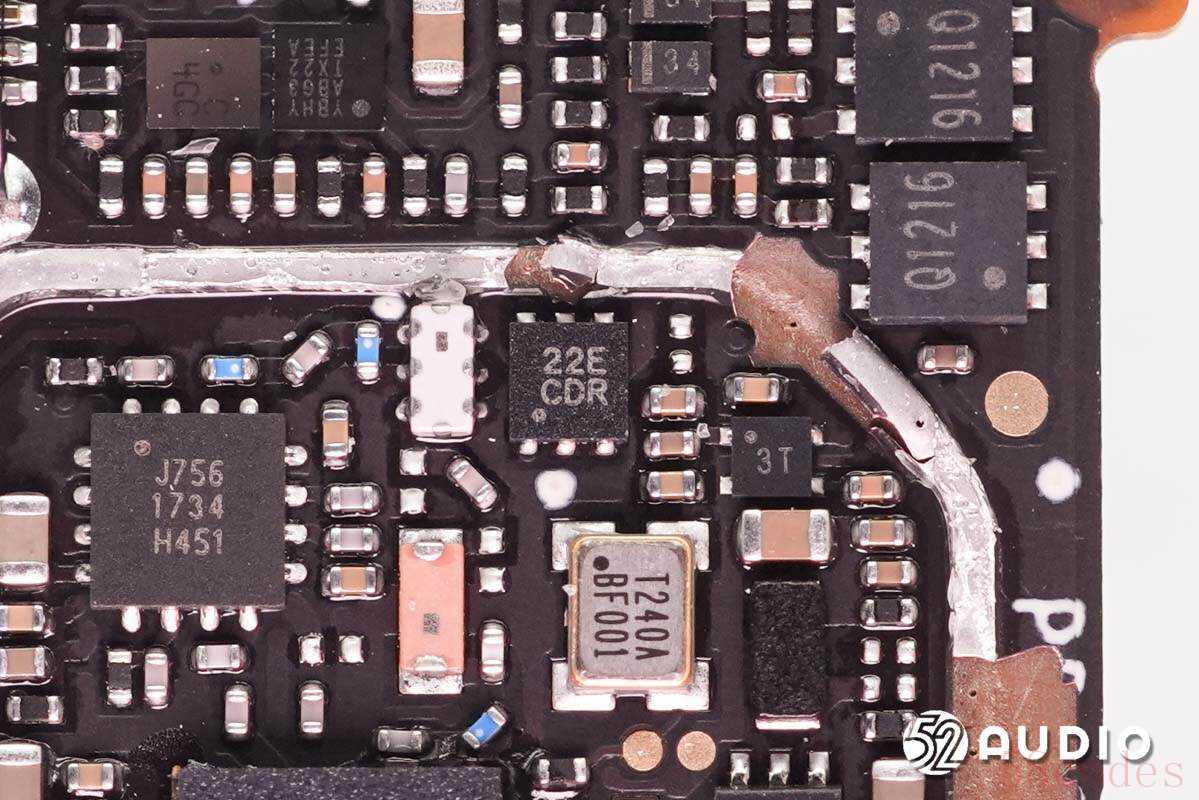

丝印22E CDR的IC。

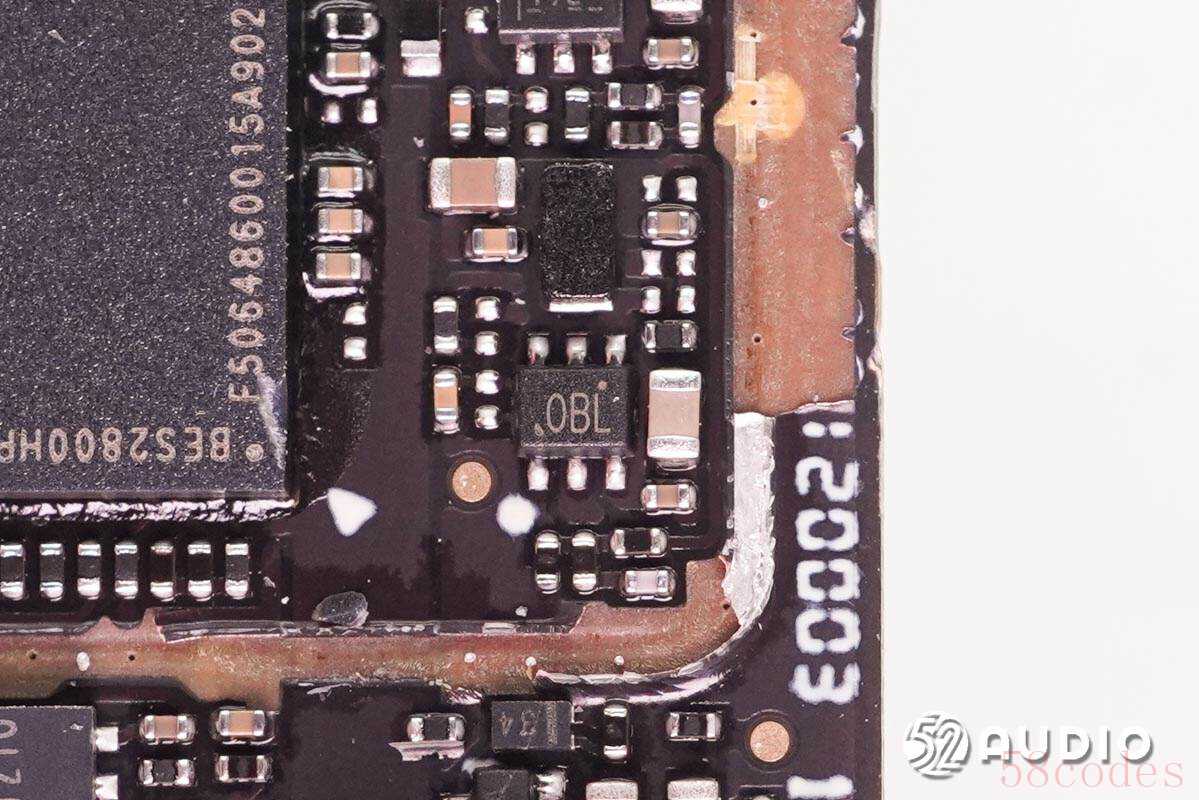

丝印0BL的IC。

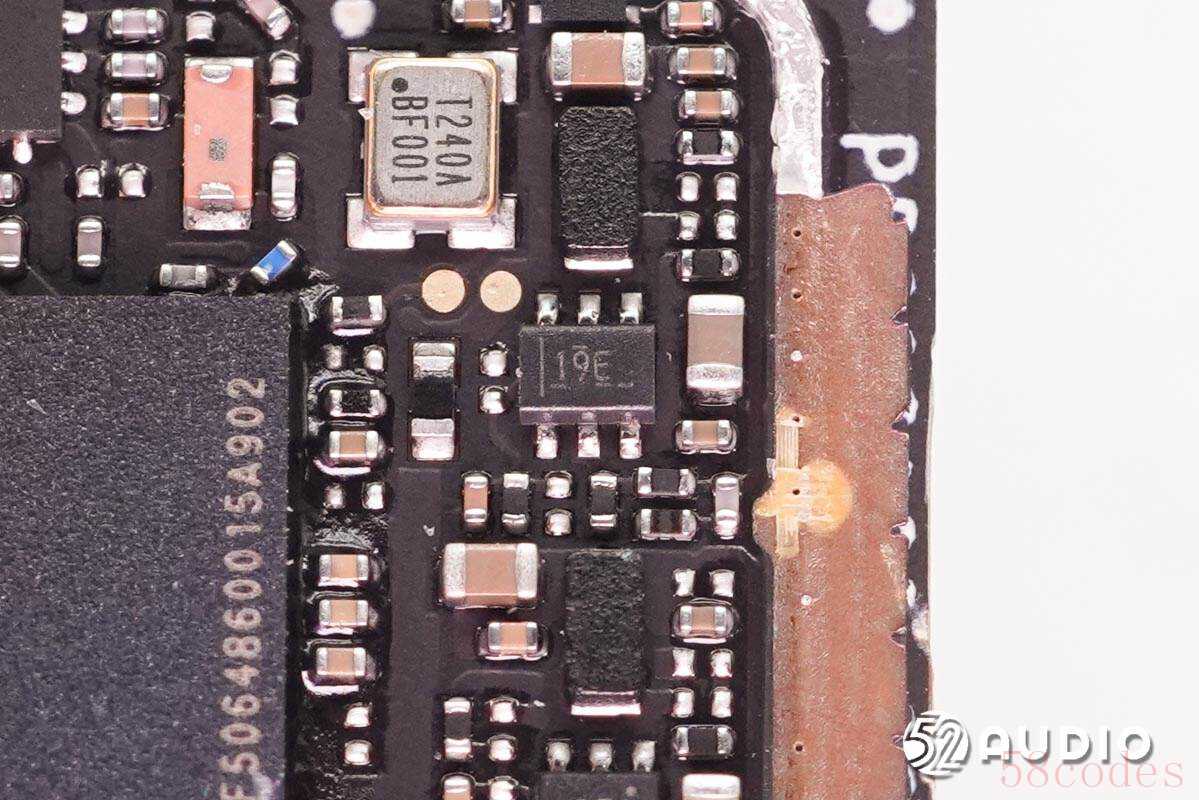

丝印19E的IC。

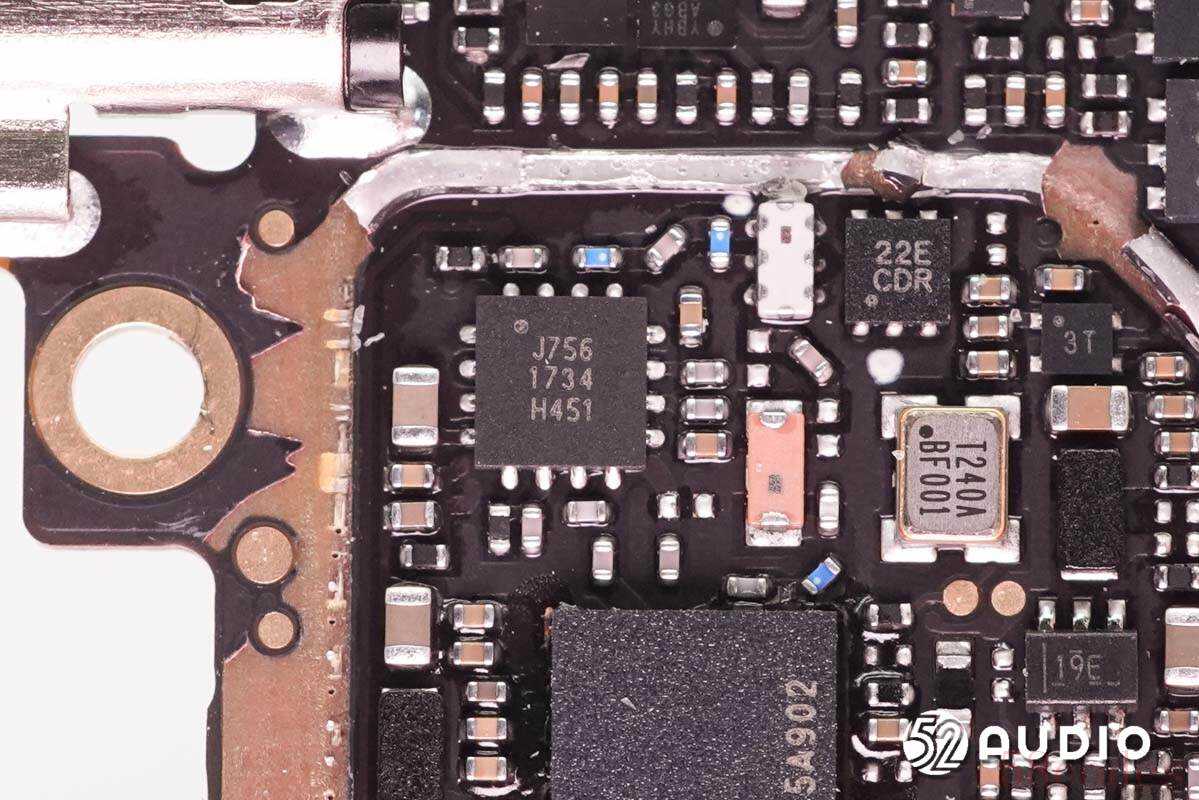

丝印J756的IC。

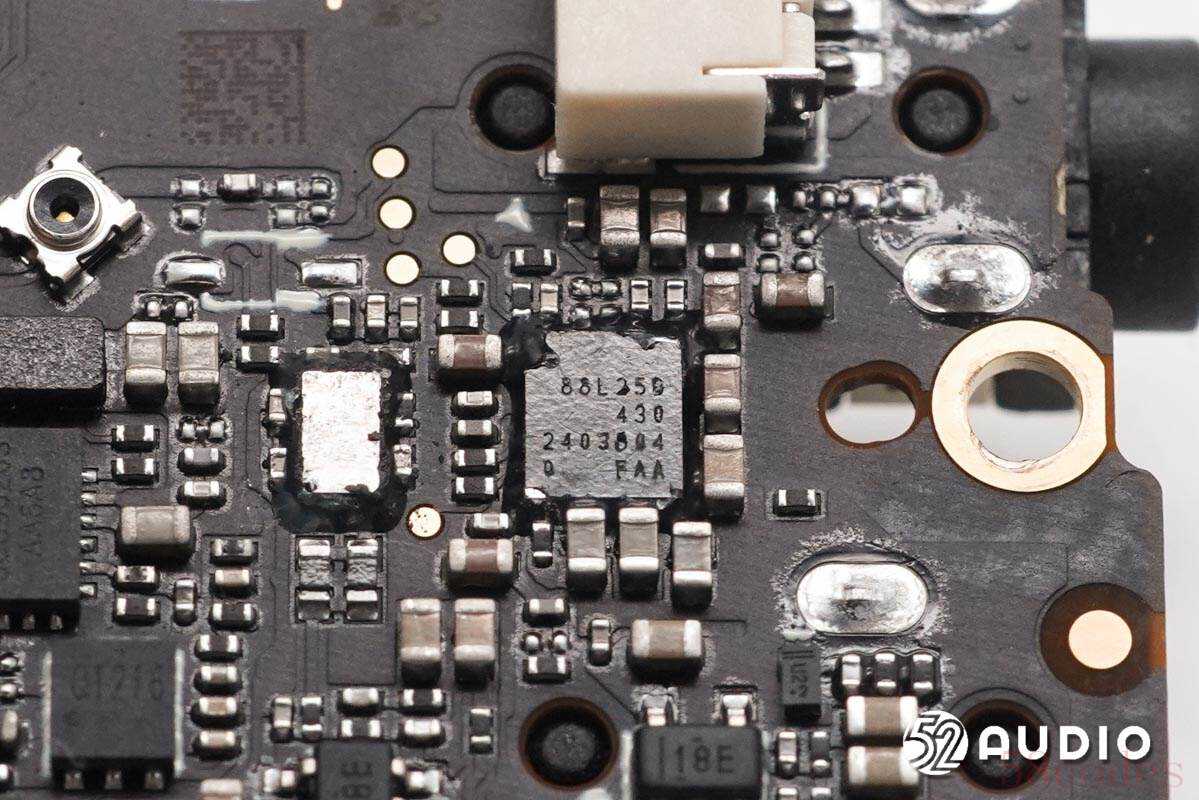

丝印88L25D的IC。

发射器拆解

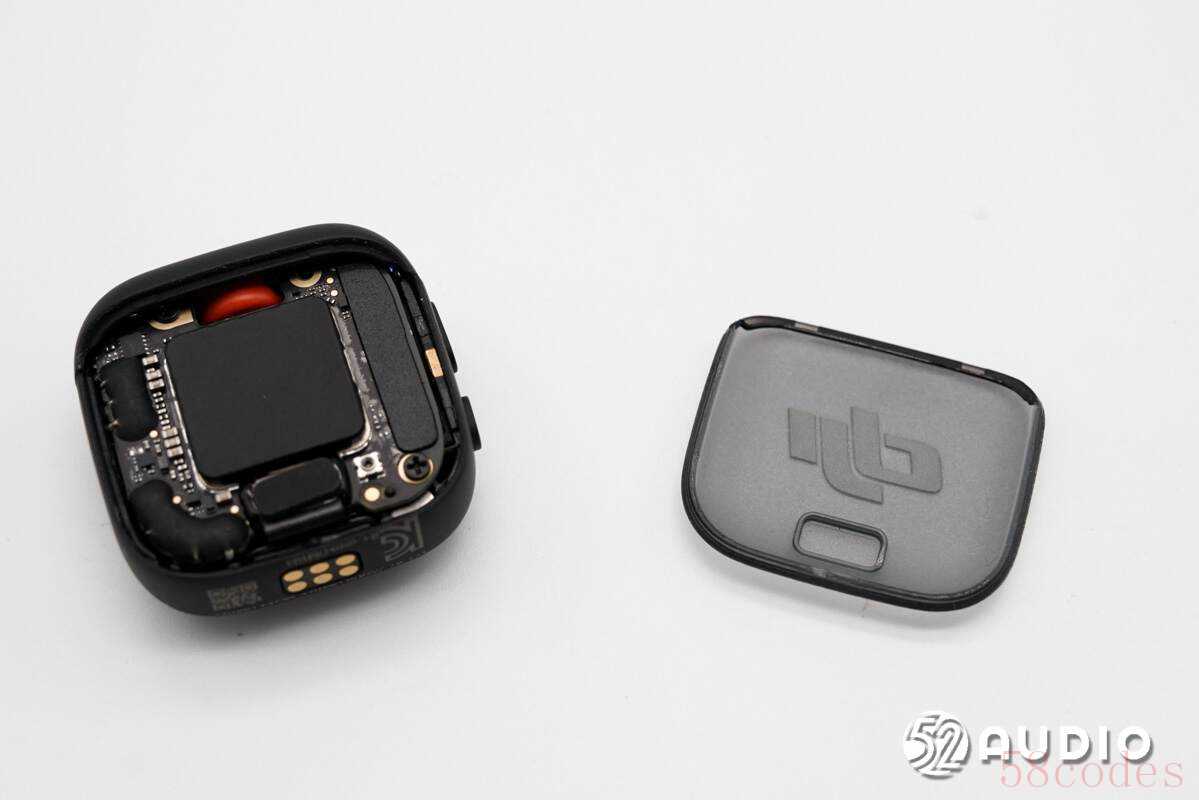

拆掉发射器面板。

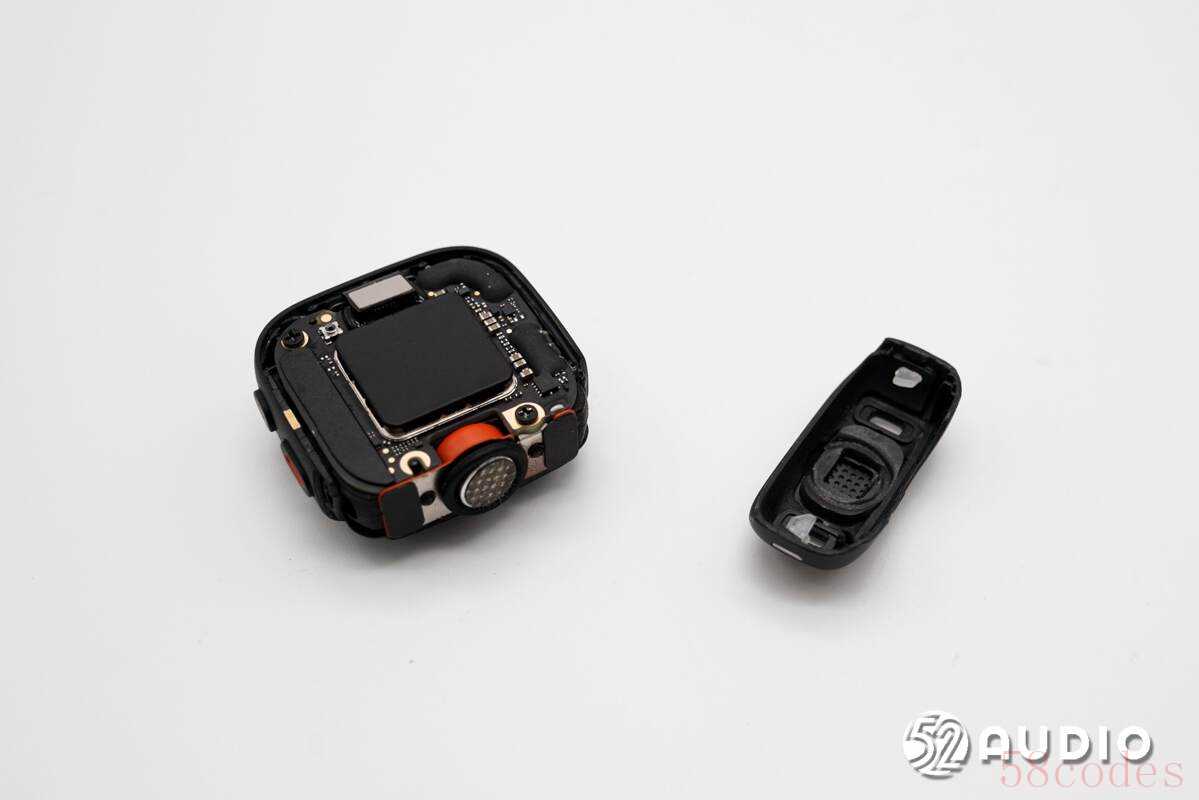

取掉机身顶部的盖板。

卸掉螺丝，取出腔体内部的主要组件。

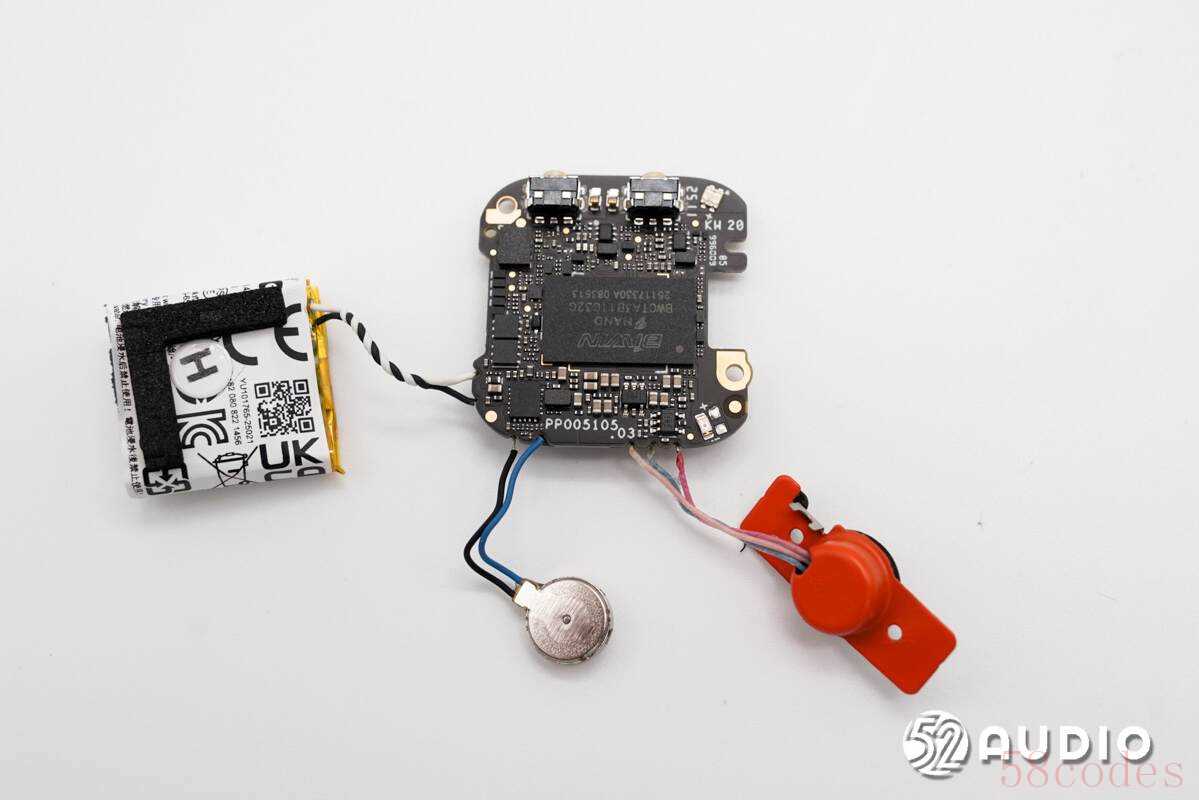

发射器内部的主要电路一览，拾音咪头设置在独立腔体内。

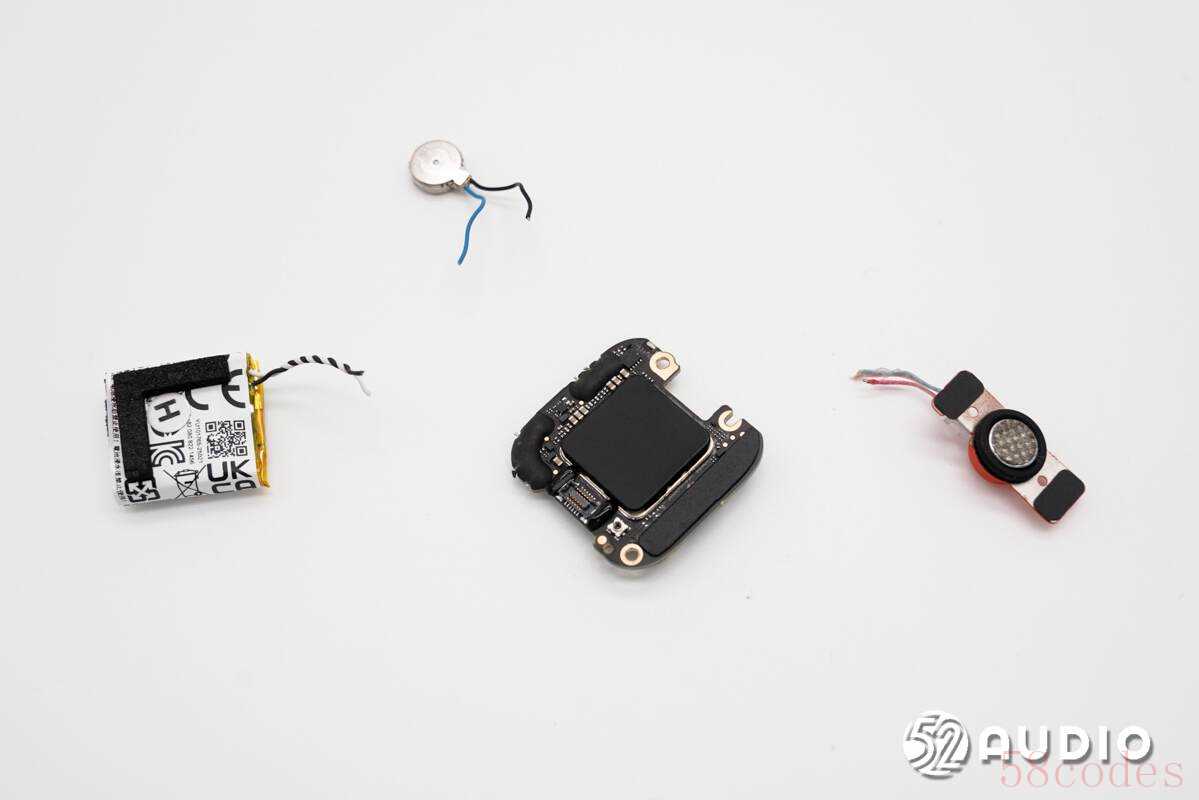

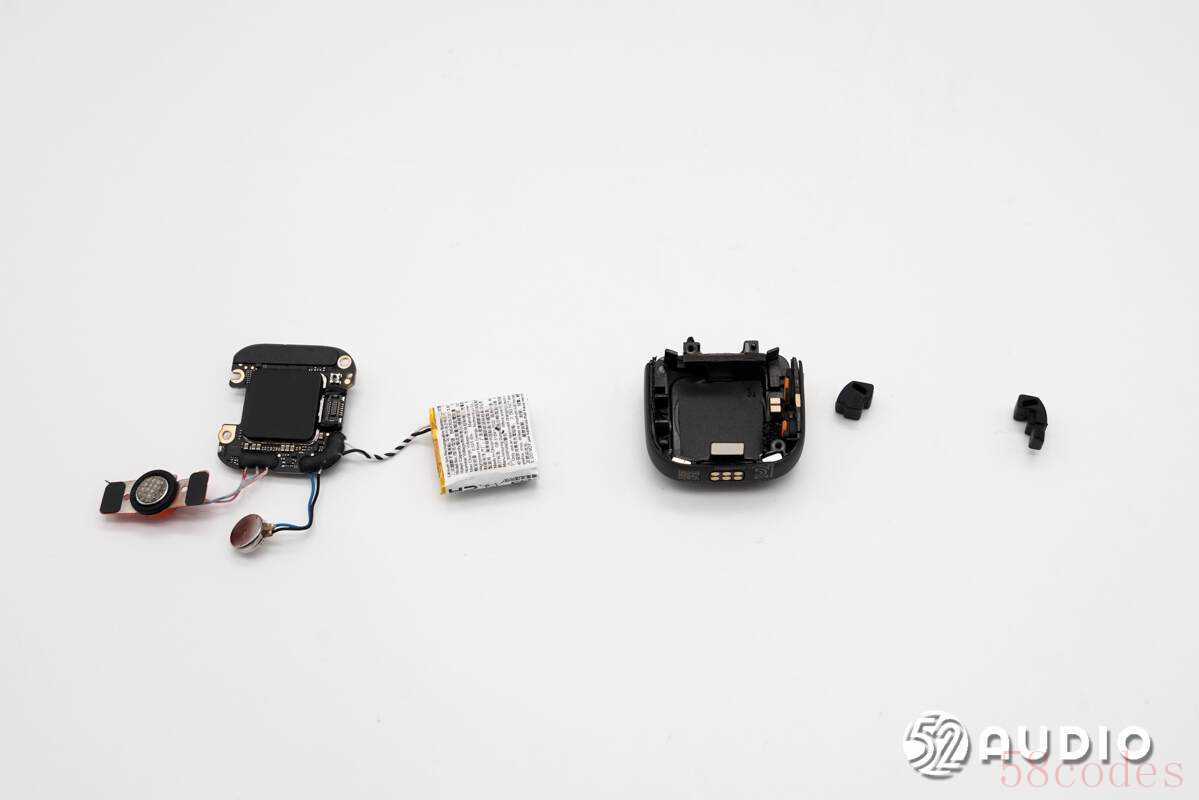

断开导线，分离所有元器件。

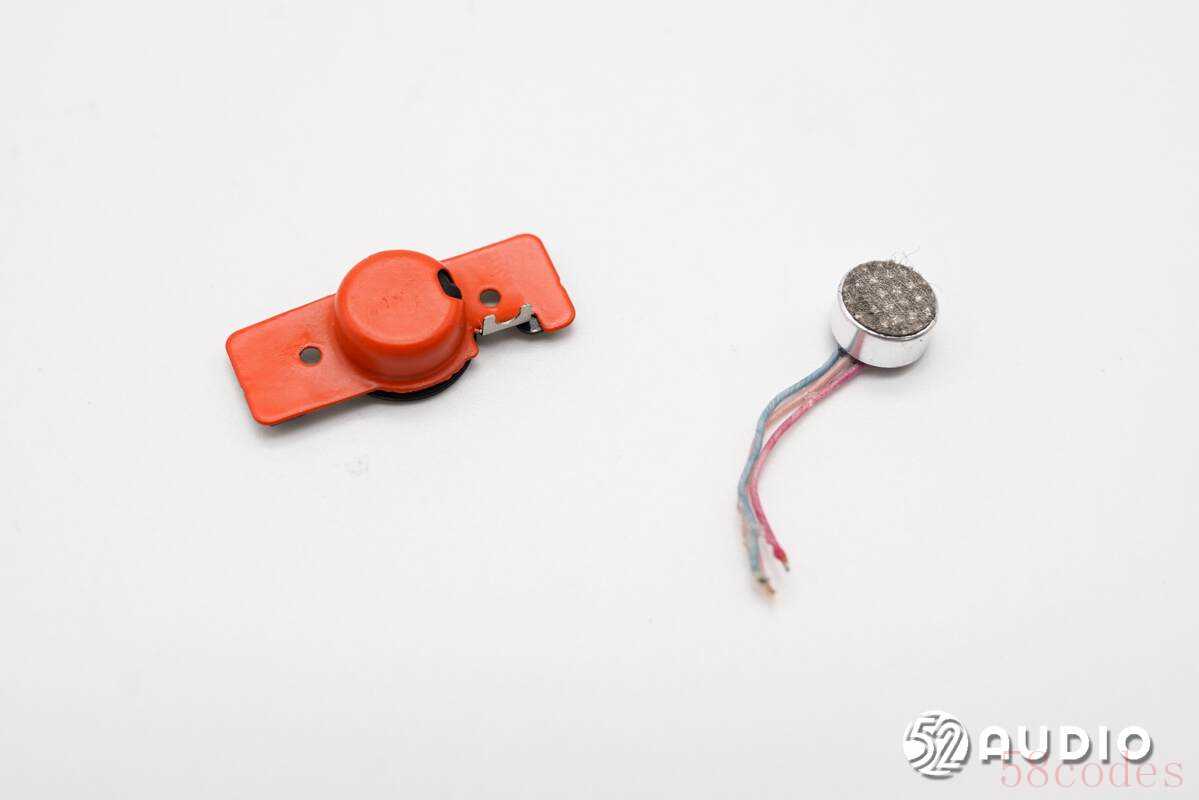

取出拾音咪头。

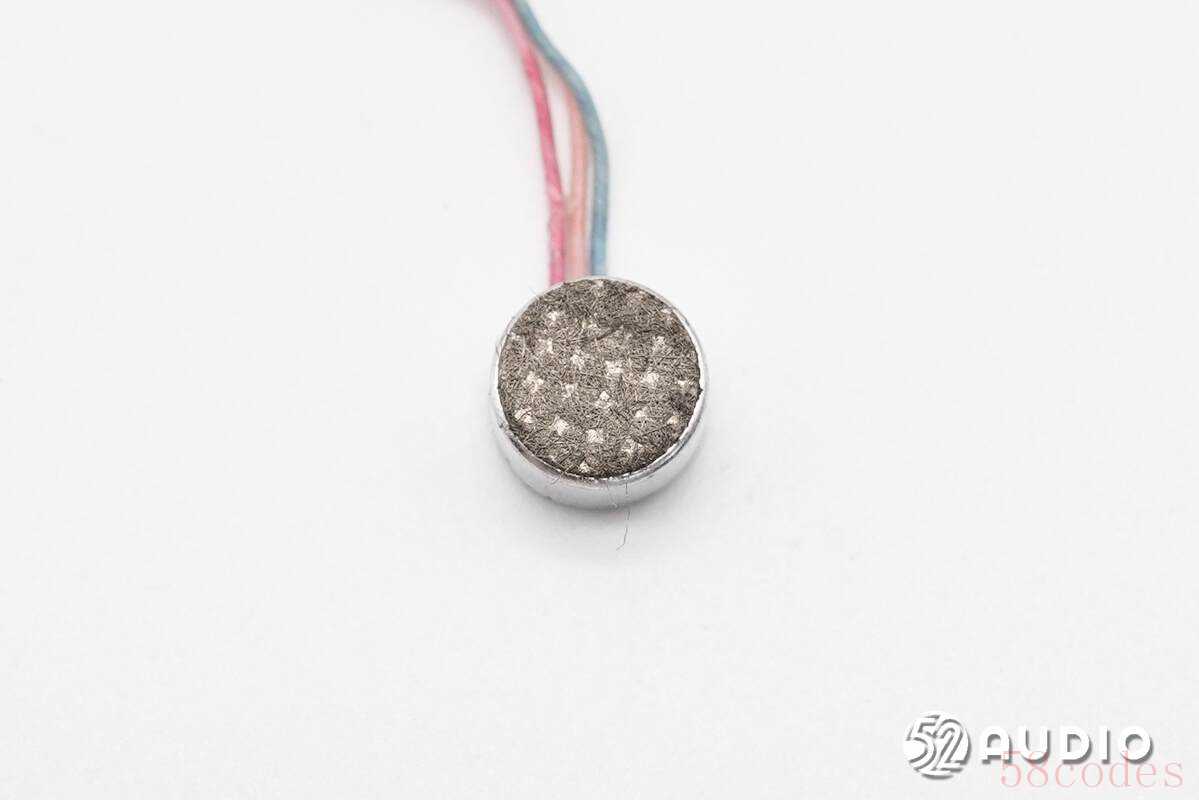

发射器拾音咪头正面特写，覆盖有金属棉防护。

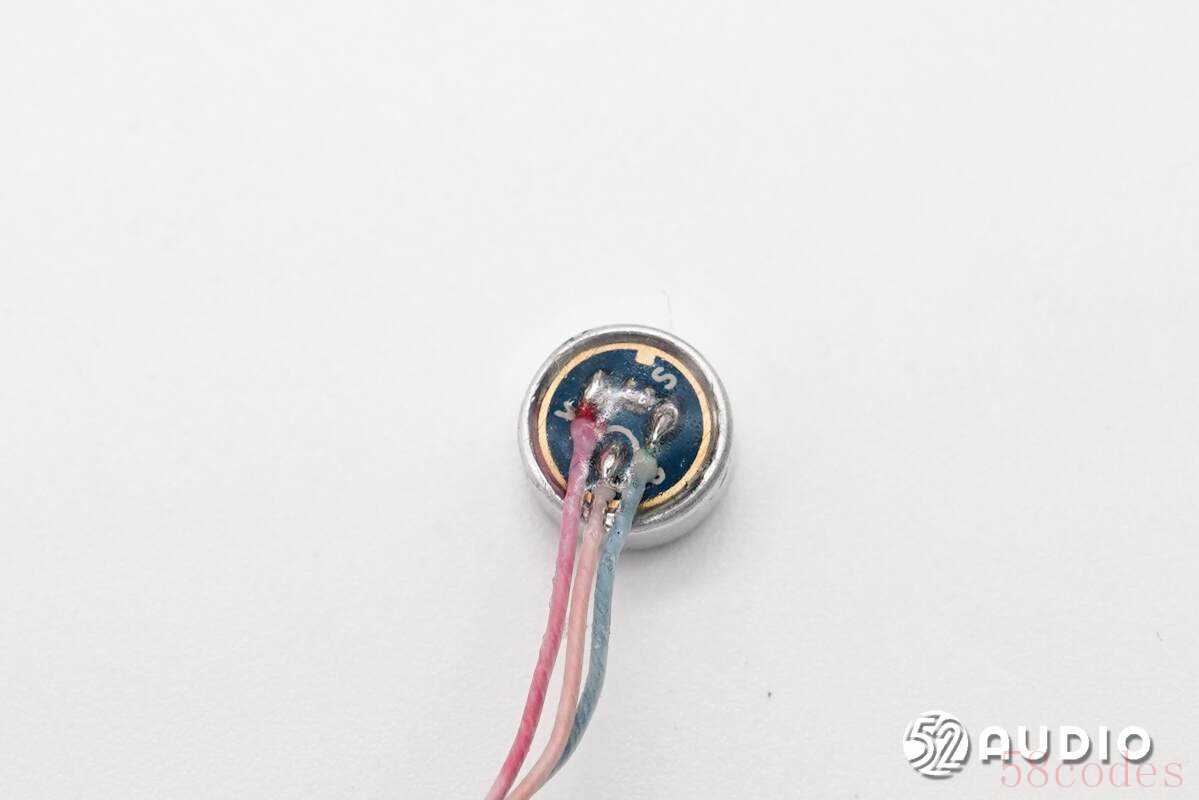

拾音咪头背面特写，采用3根收音导线设计，能够有效降低电磁干扰，收音更清晰稳定。

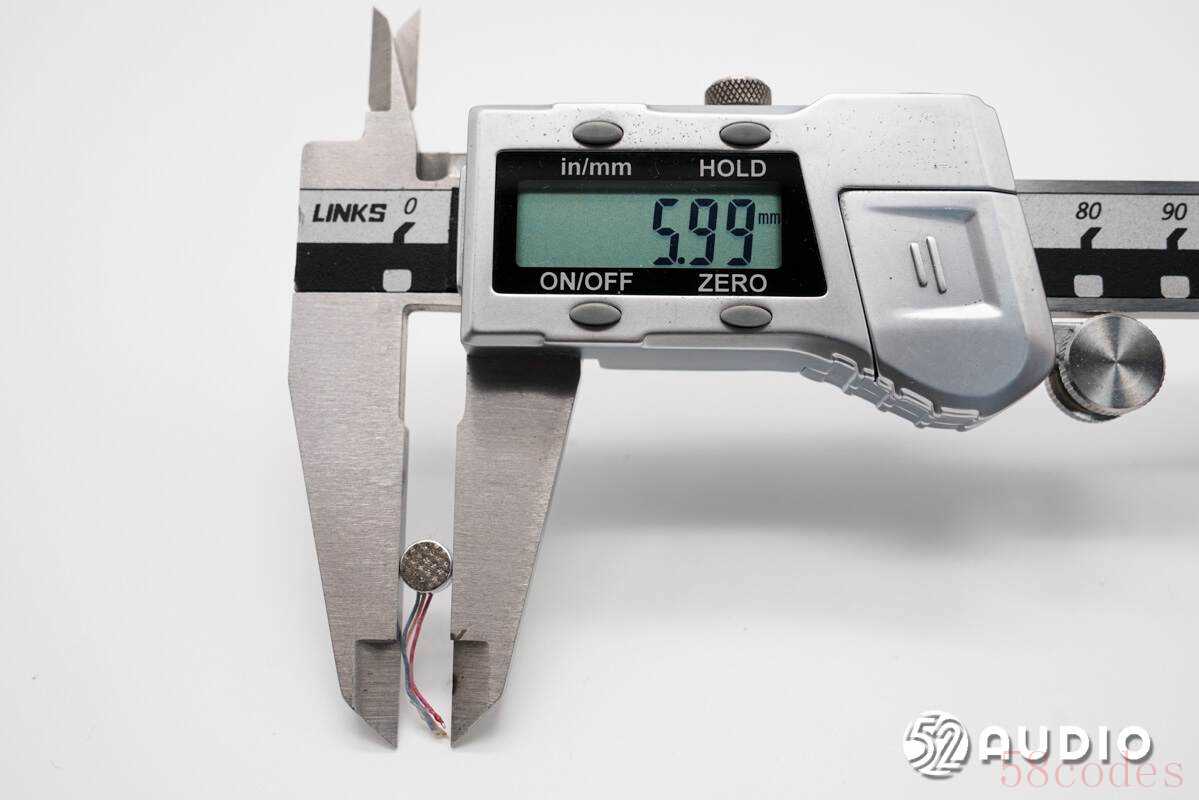

经我爱音频网实测，拾音咪头直径约为6mm。

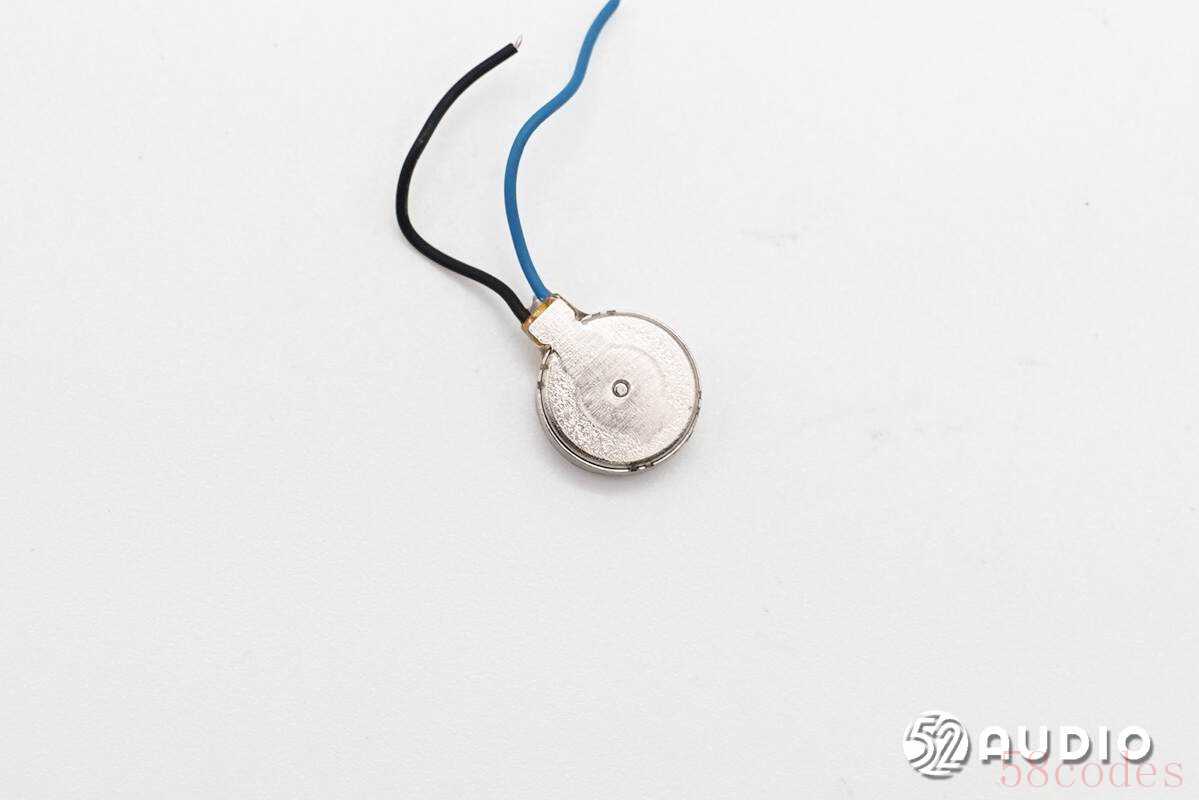

发射器内置振动马达特写，用于开关机、内录、静音、降噪等操控时提供振动反馈。

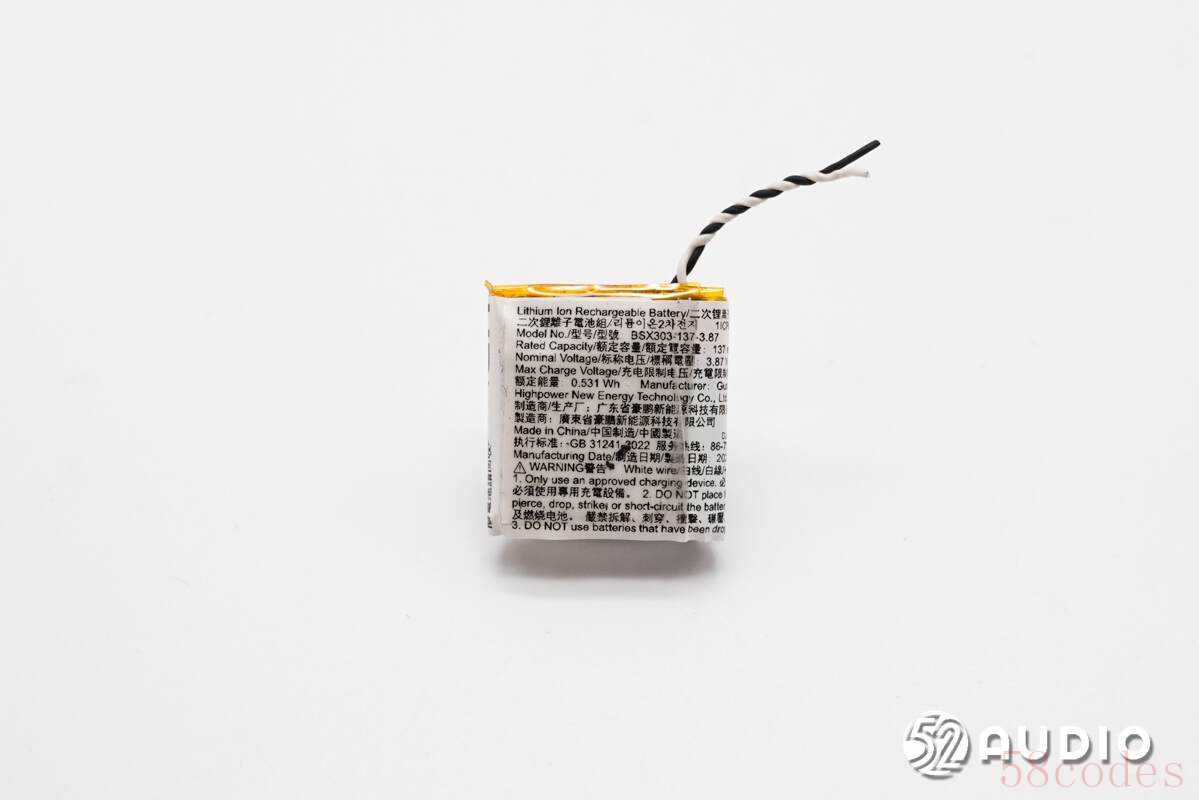

发射器内置二次锂离子电池组，型号：BSX303-137-3.87，额定容量：137mAh，标称电压：3.87V，充电限制电压：4.45V，额定能量：0.531Wh，制造商：广东省豪鹏新能源科技有限公司。

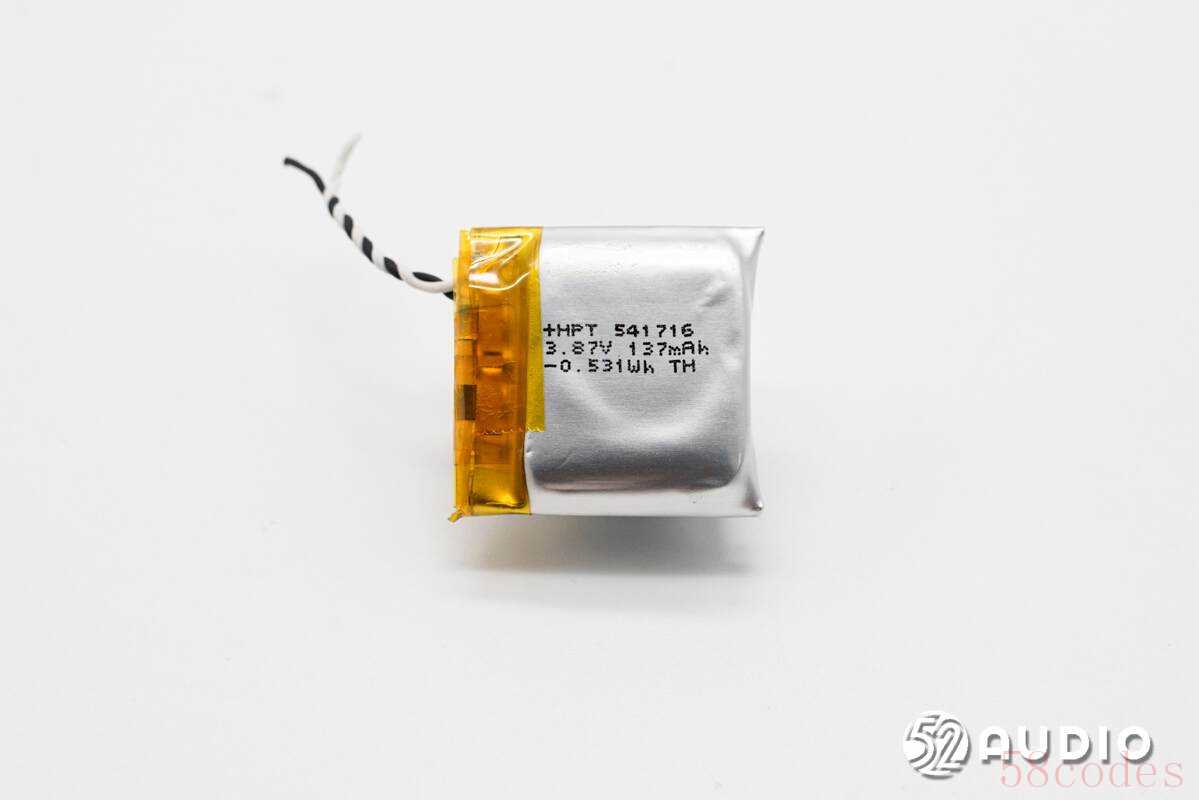

电芯上丝印信息一览，型号：HPT 541716。

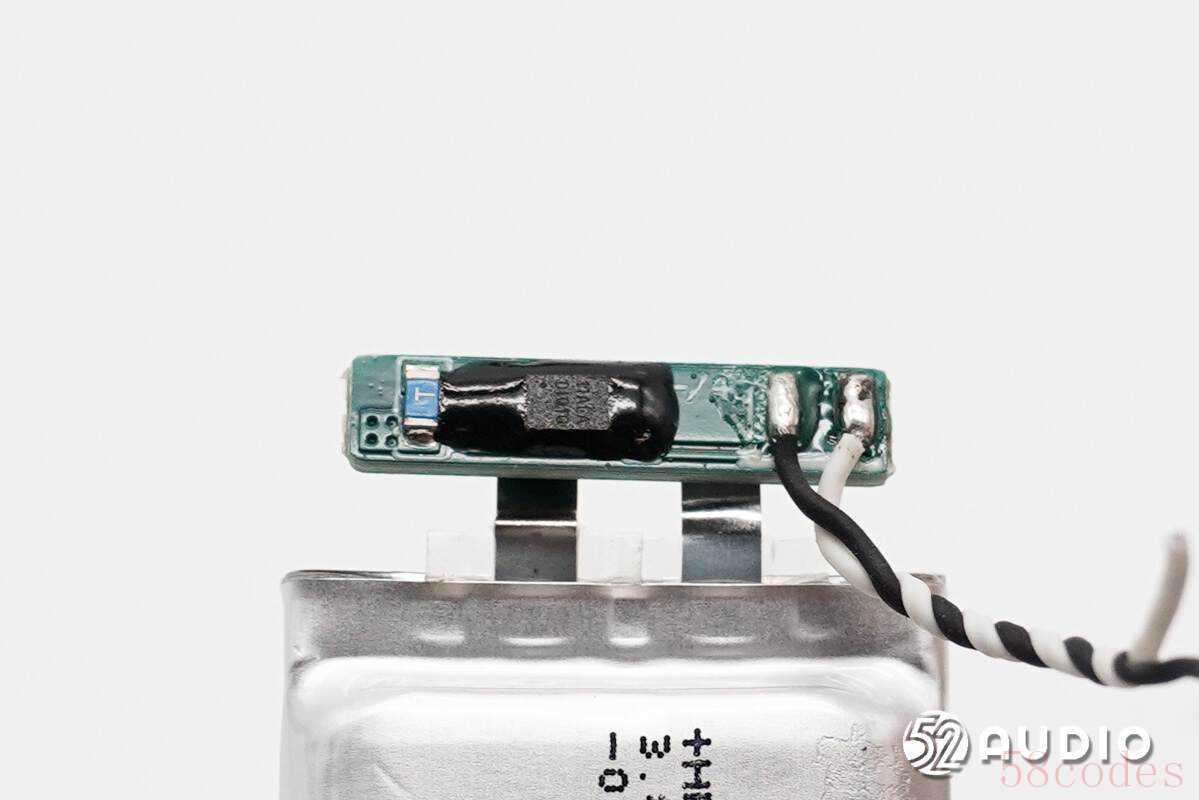

电池保护板电路一览。

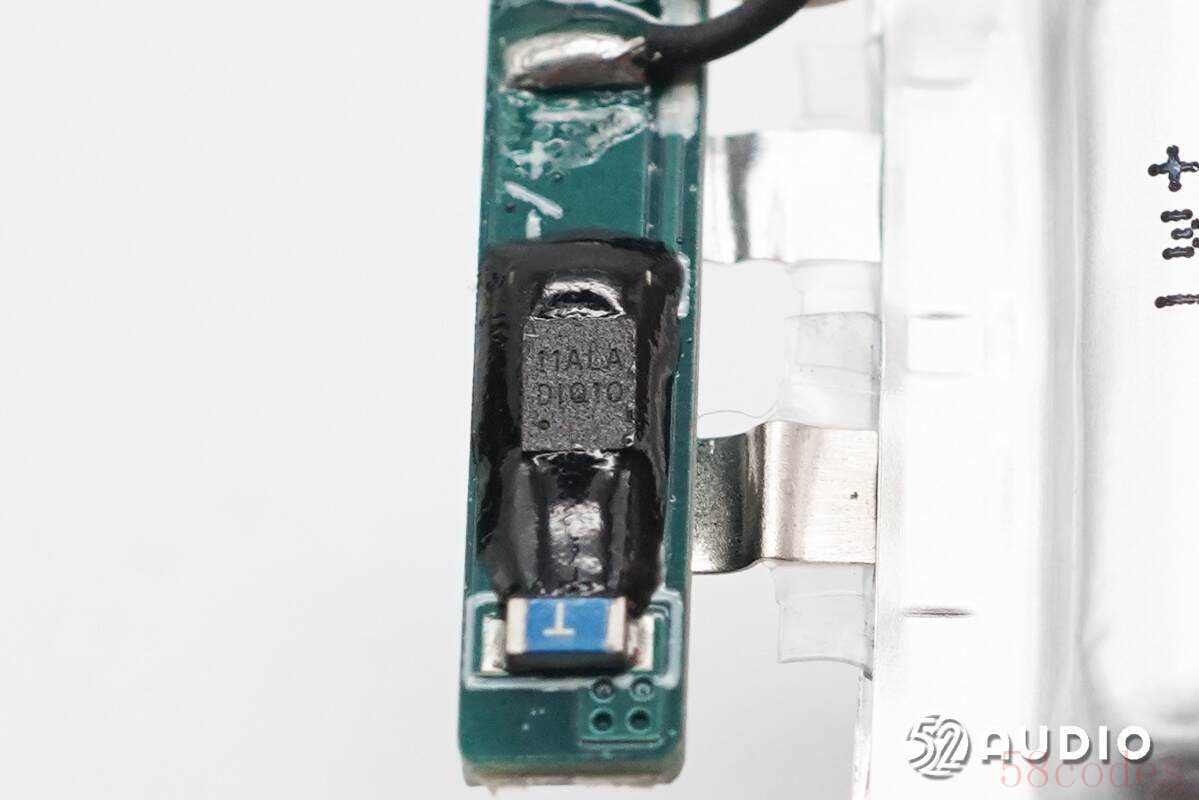

丝印11ALA的一体化锂电保护IC。

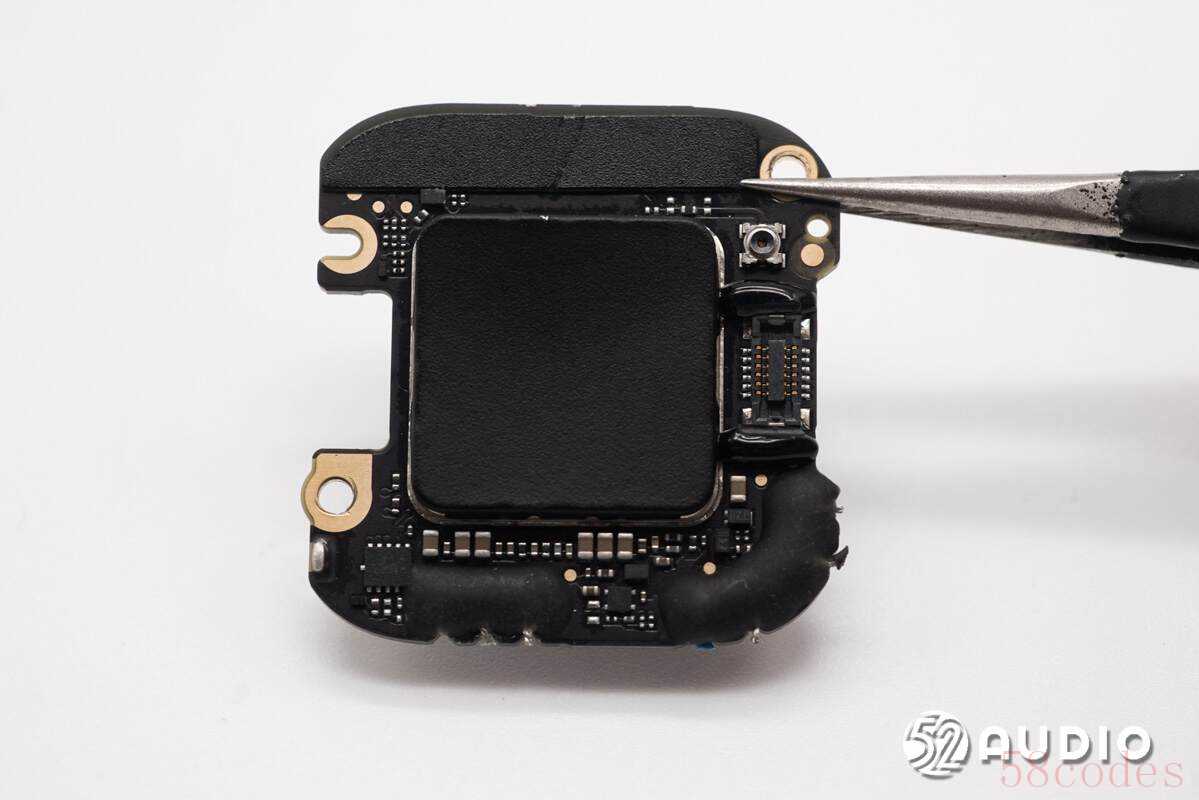

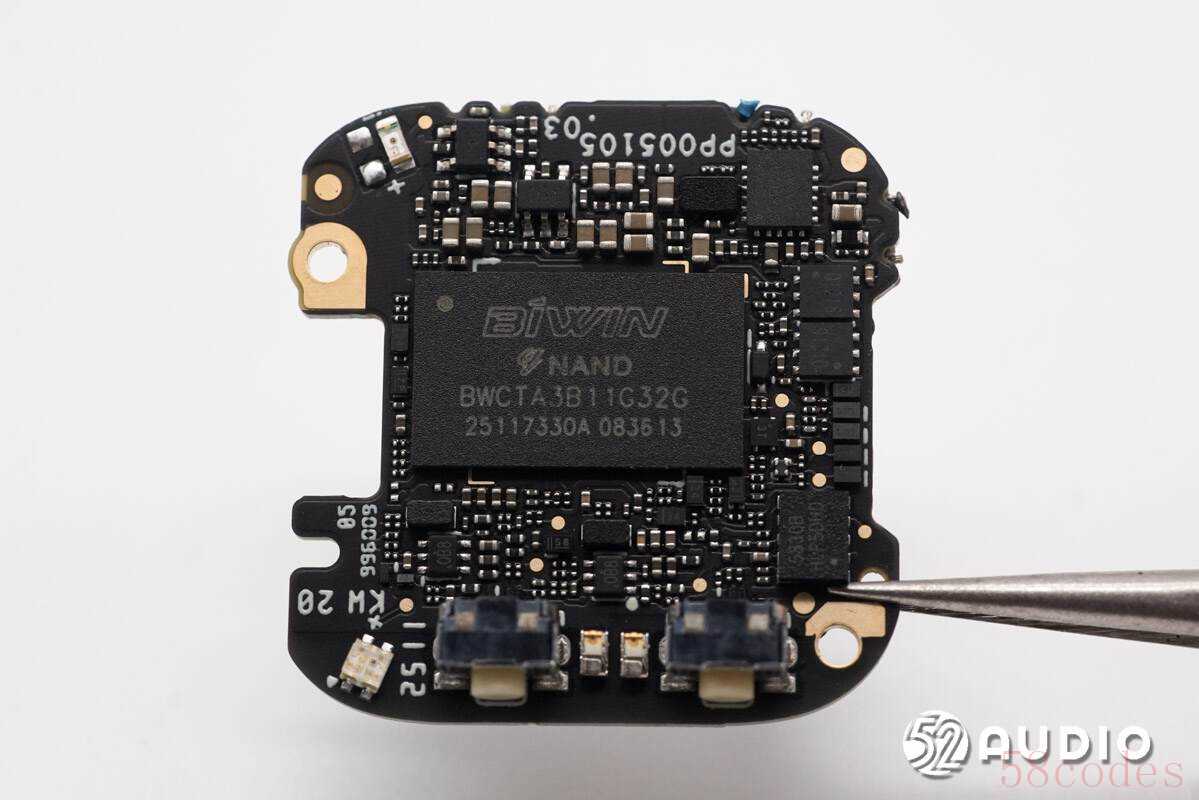

发射器主板一侧电路一览。

发射器主板另外一侧电路一览，无线通讯模组同样通过屏蔽罩防护。

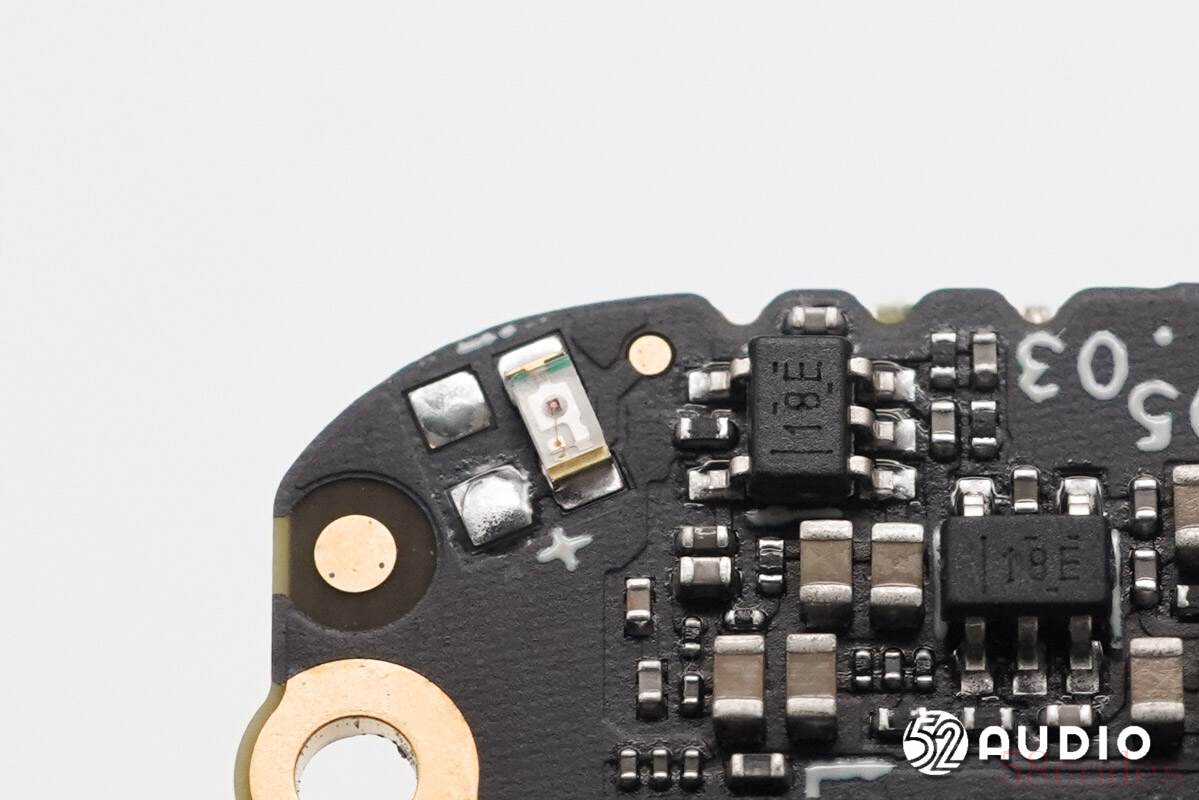

LED状态指示灯特写。

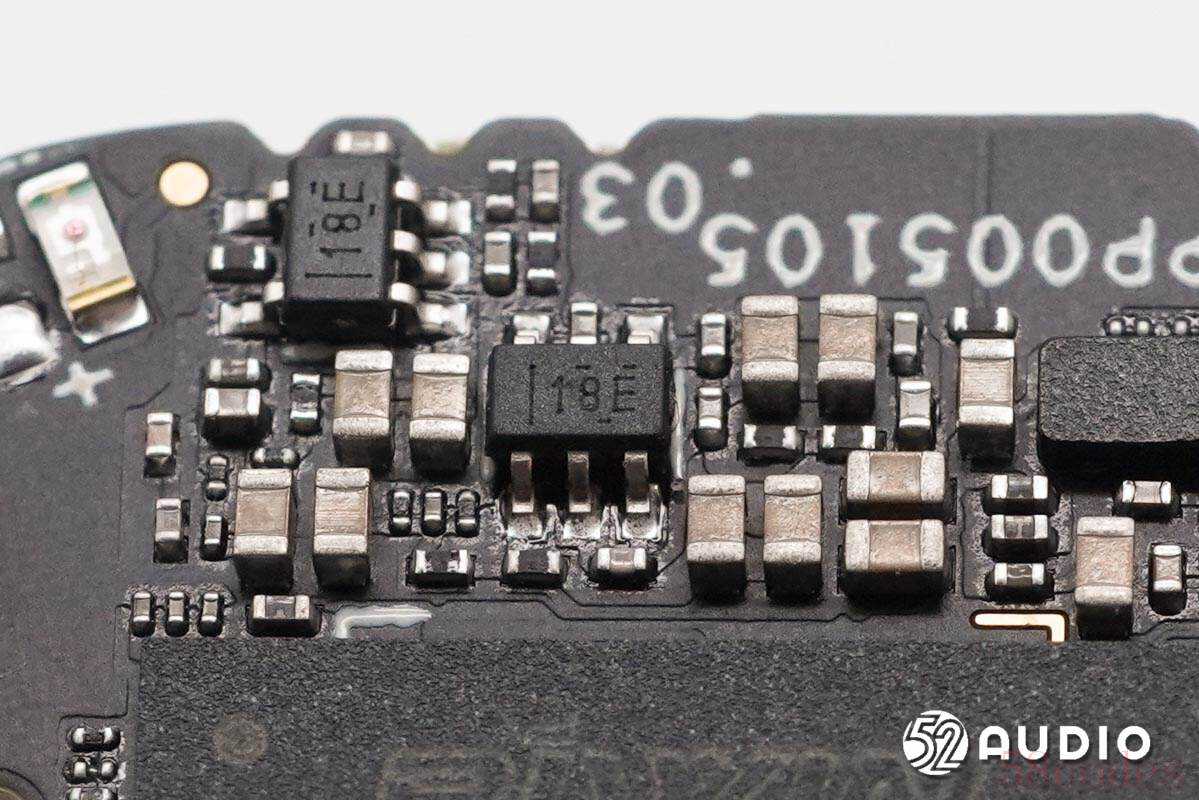

丝印18E的IC。

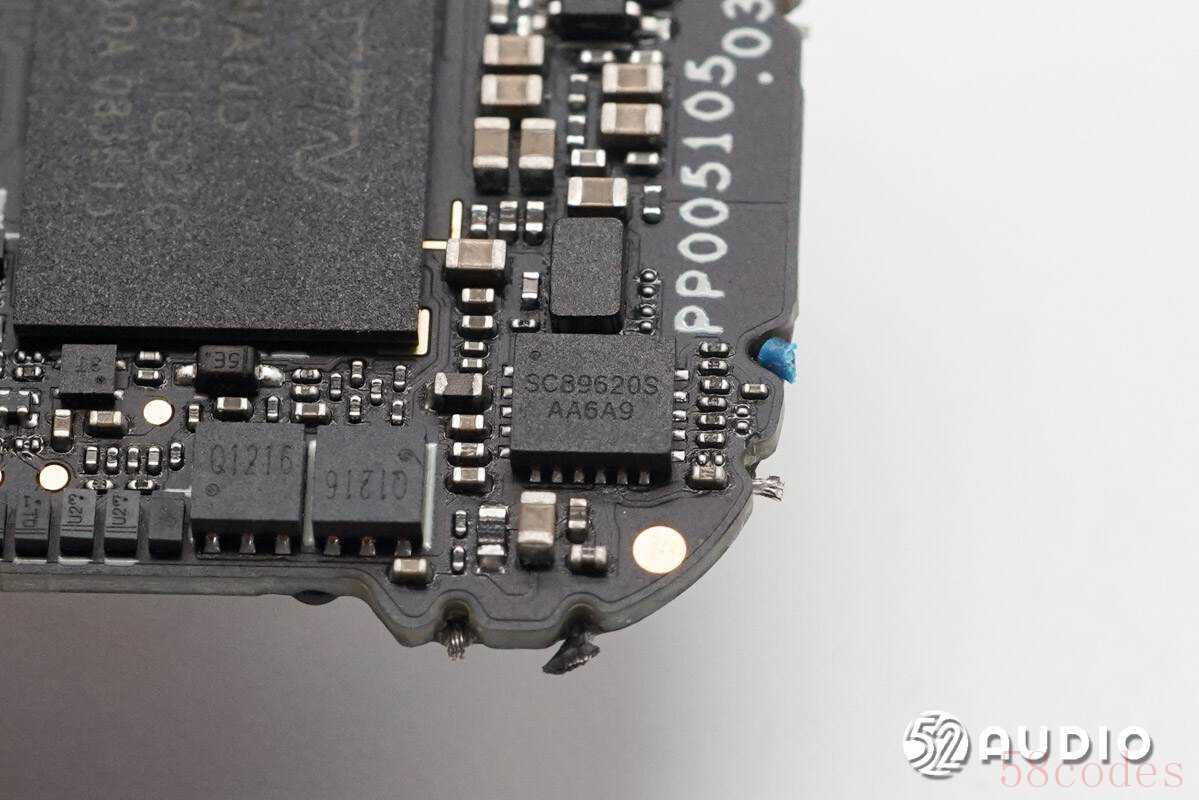

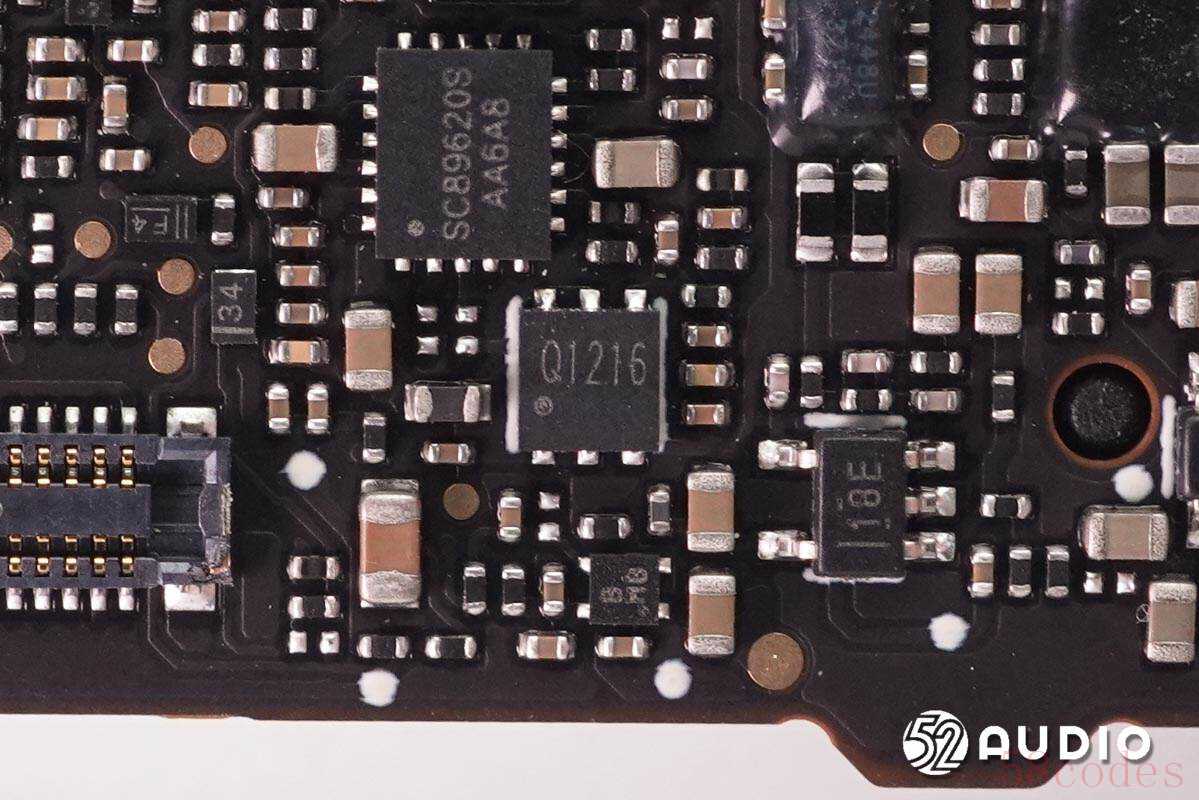

Southchip南芯SC89620S充电器。

两颗YJ杨杰YJQ1216A PMOS管。

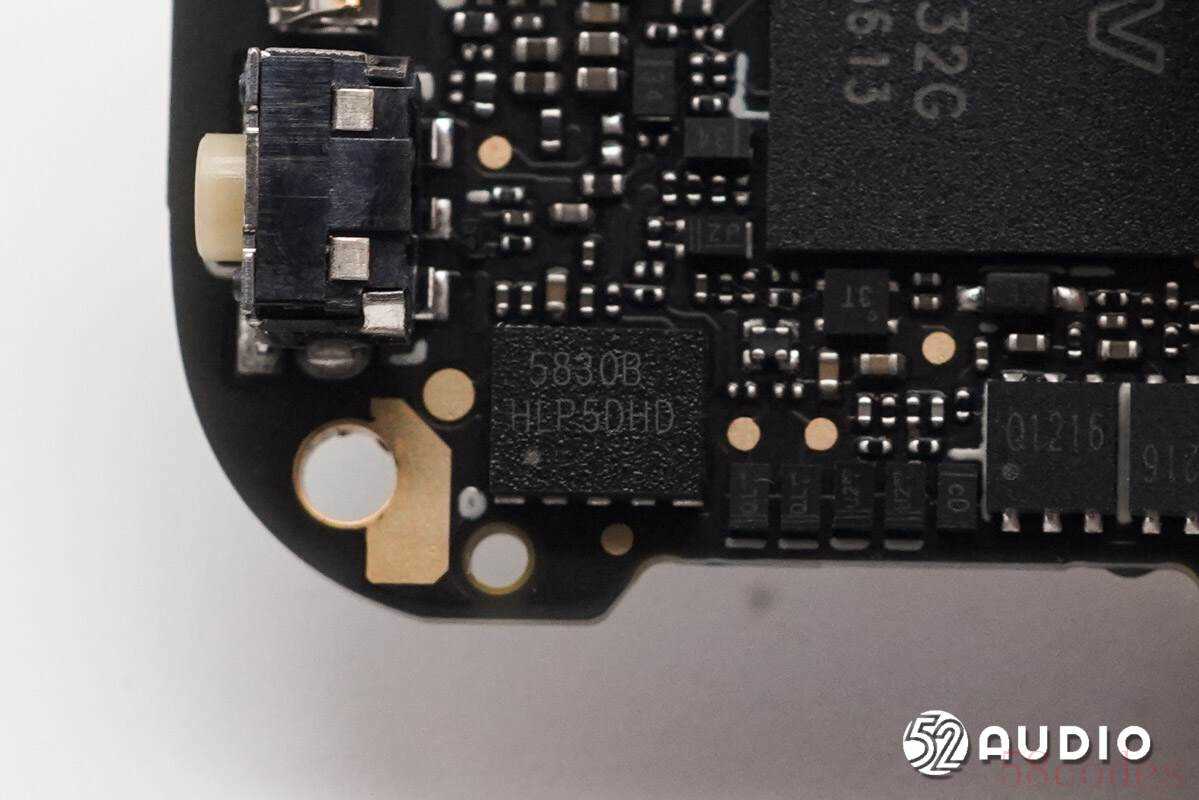

丝印5830B的IC。

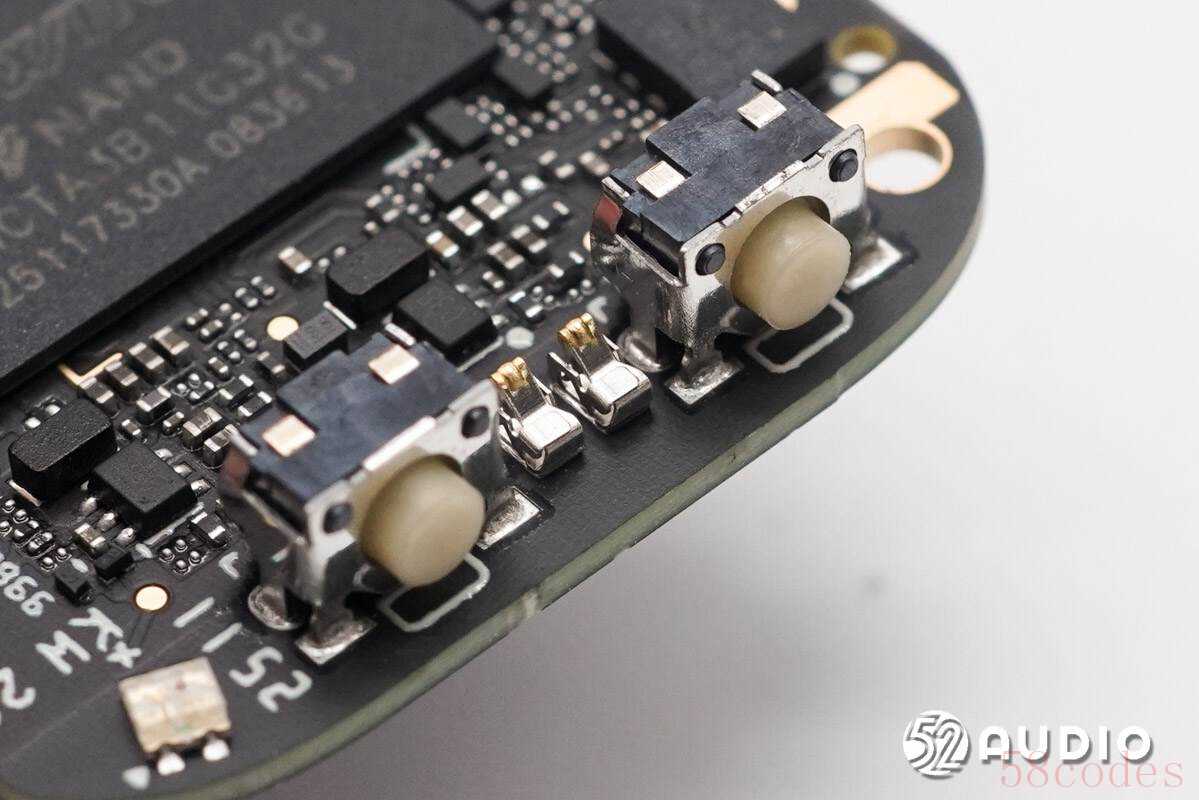

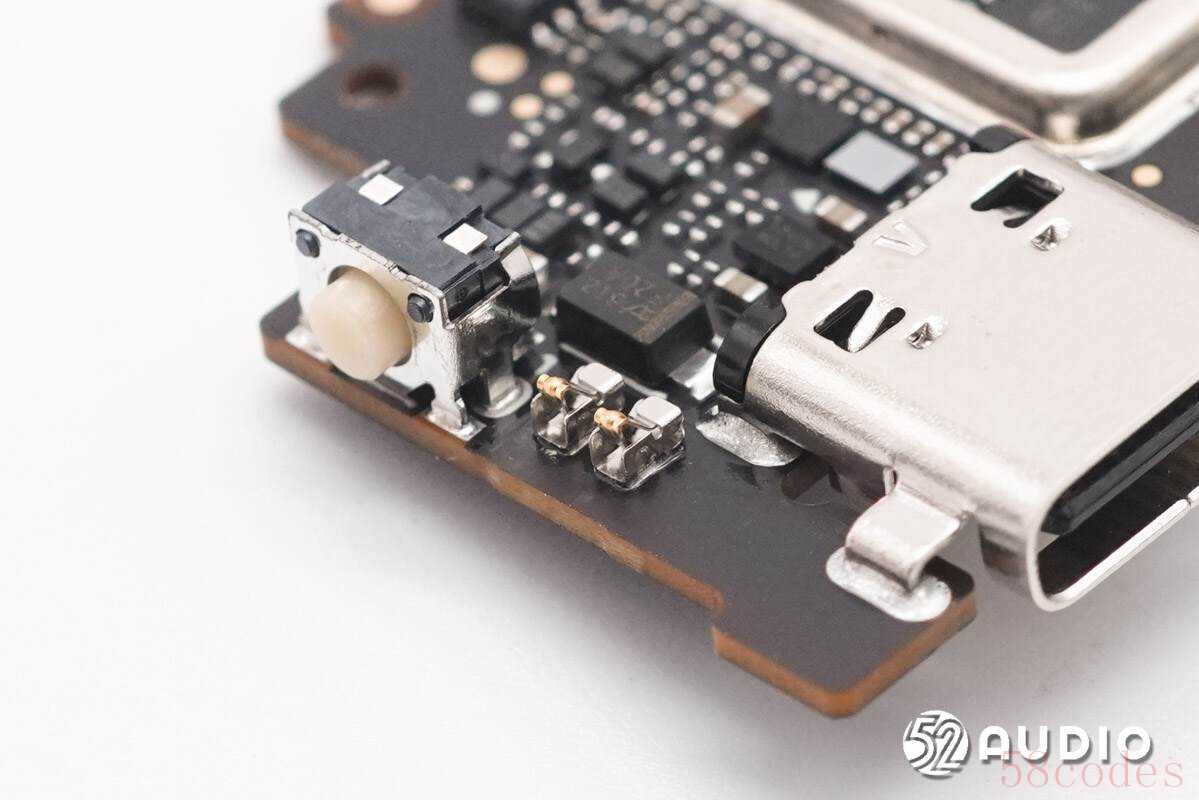

电源键和配对按键特写，中间金属弹片连接天线。

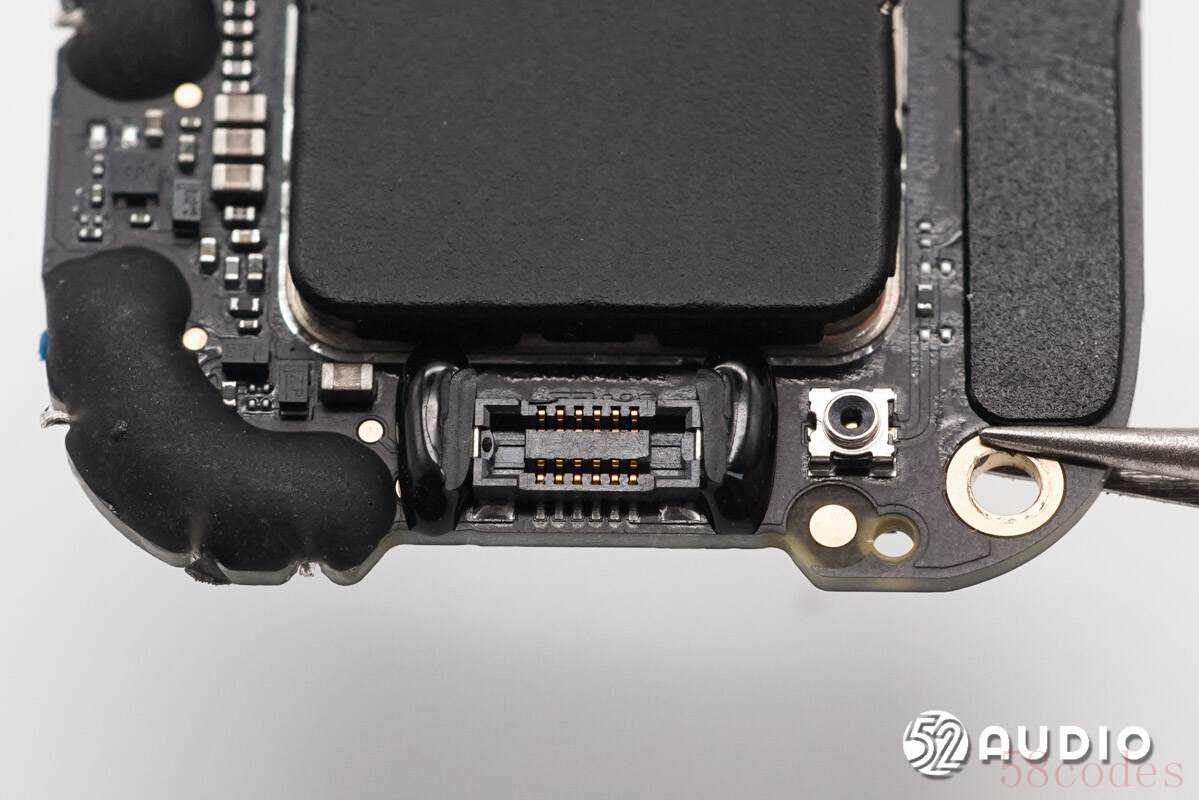

连接电源输入排线的BTB连接器母座特写。

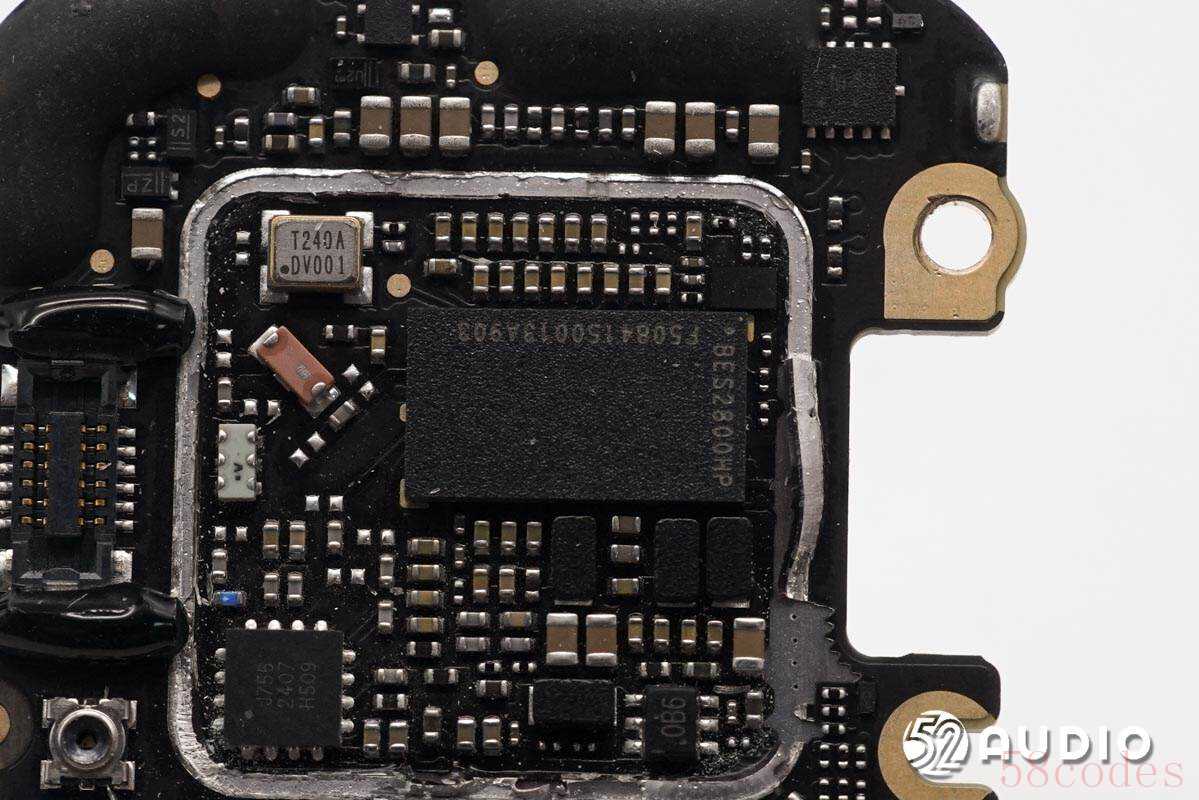

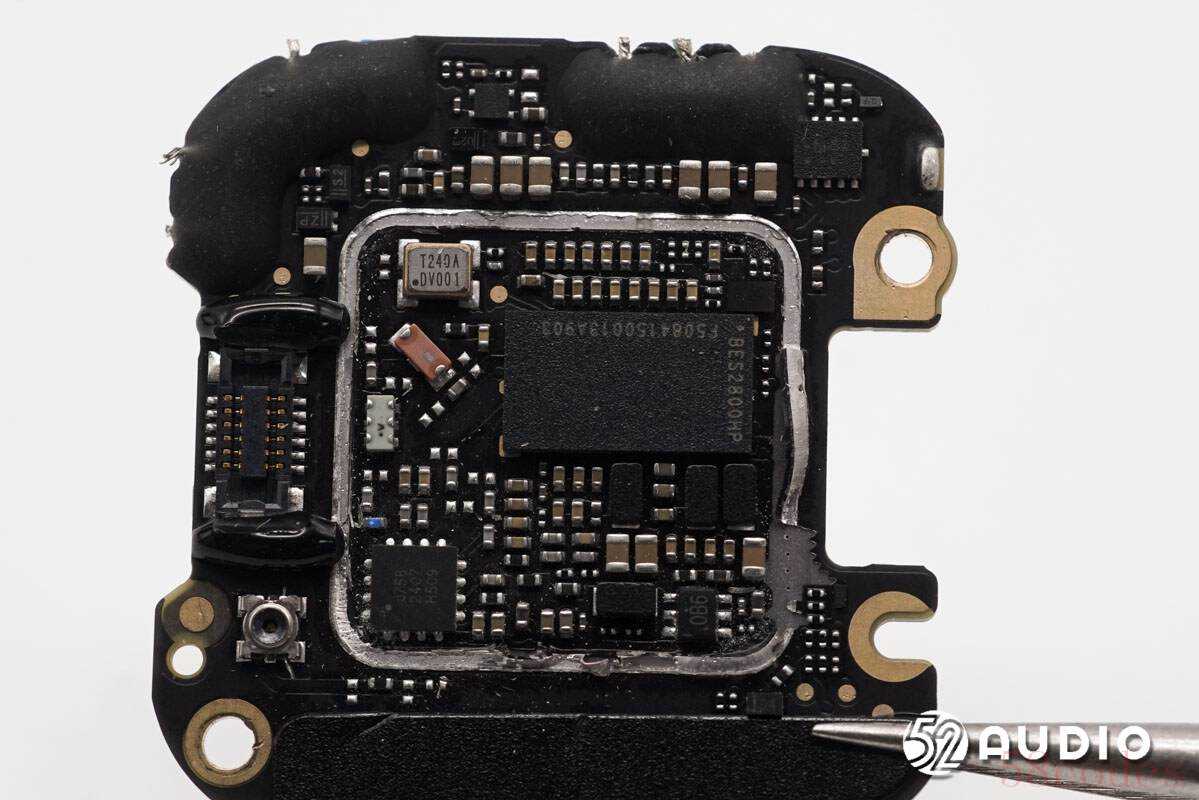

拆掉屏蔽罩，下方主板电路一览。

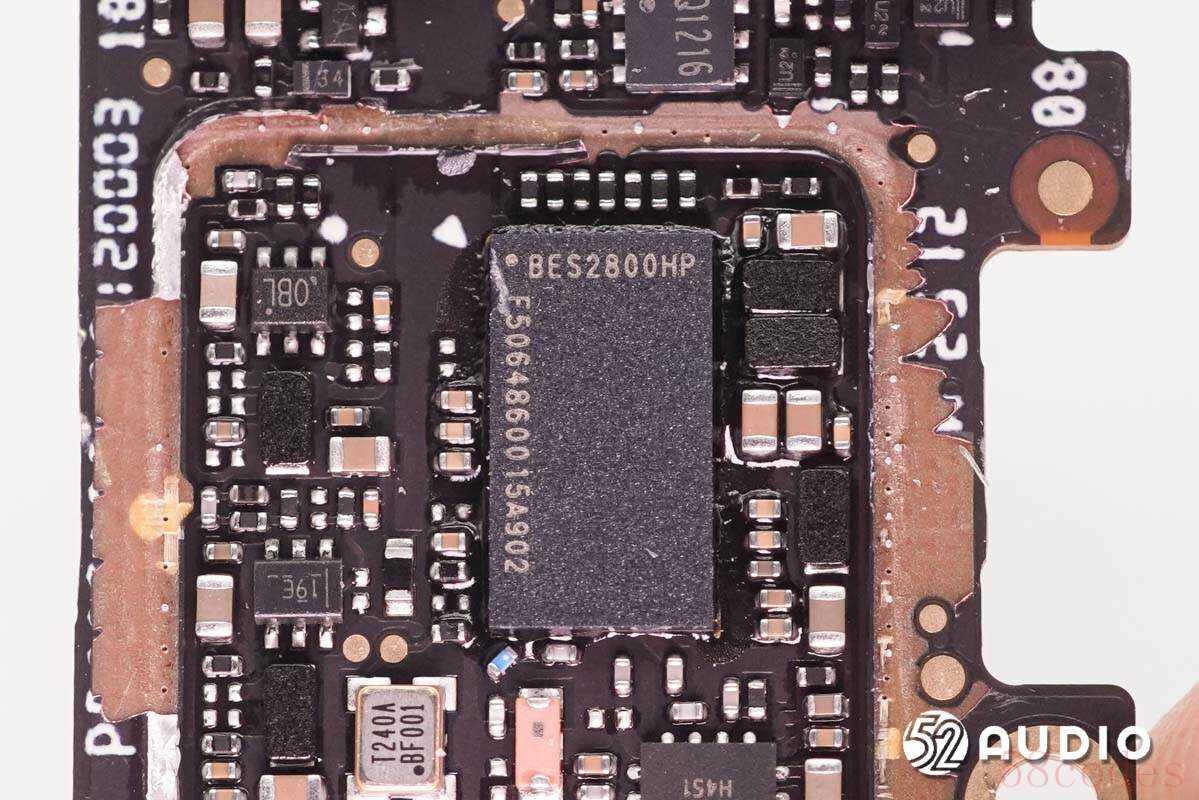

BES恒玄BES2800HP智能音频SoC，用于处理收音咪头采集的音频信号，并无线传输到接收器。

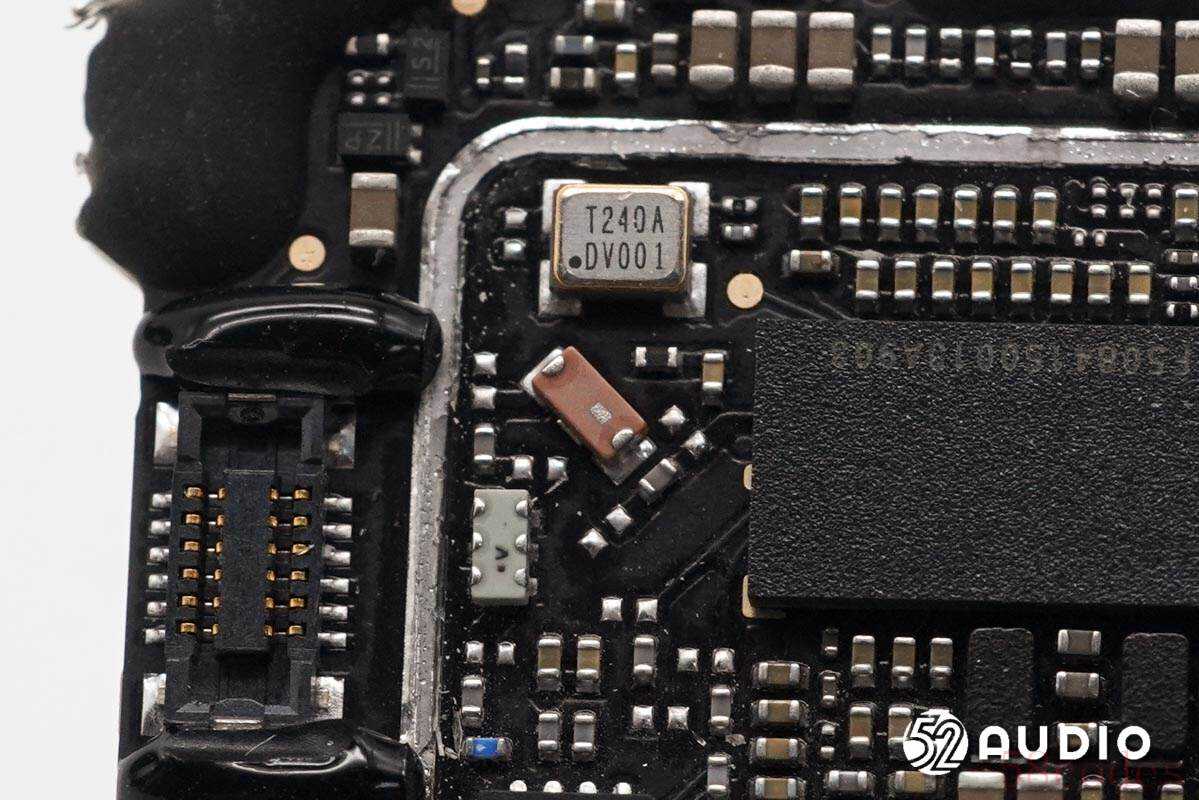

镭雕T240A的晶振。

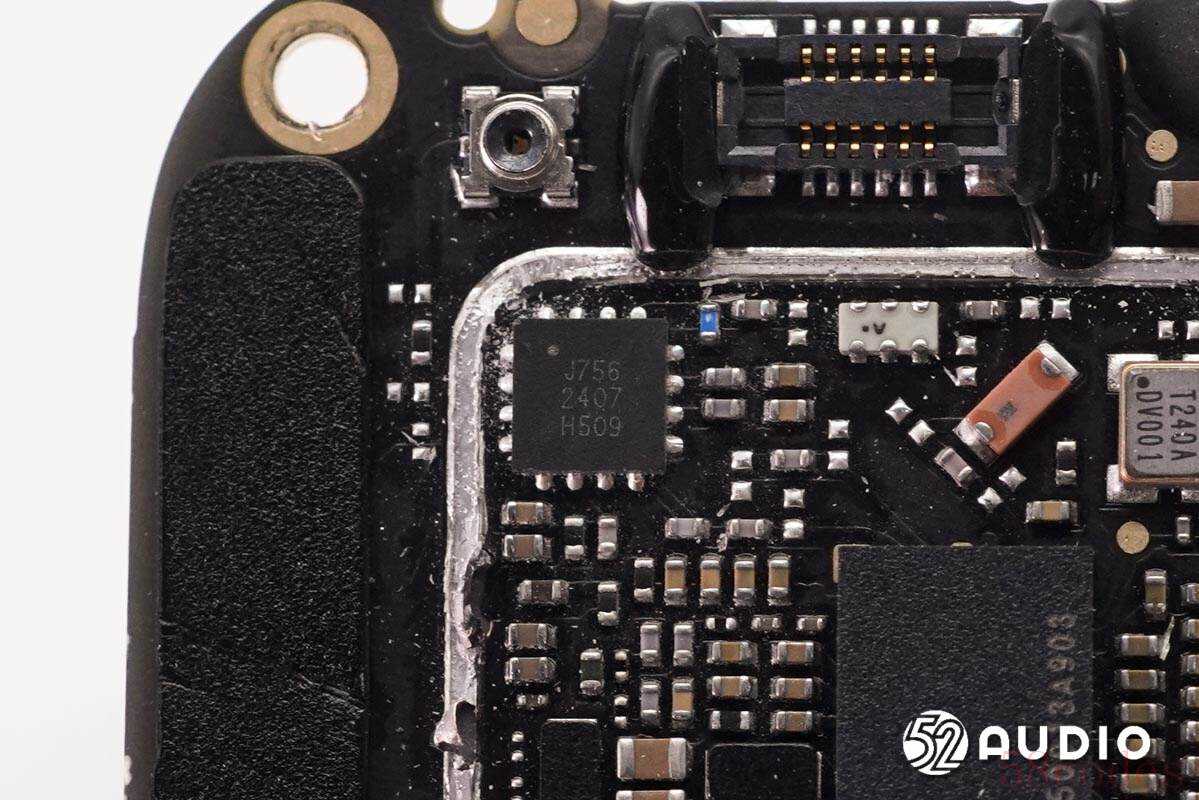

丝印J756的IC。

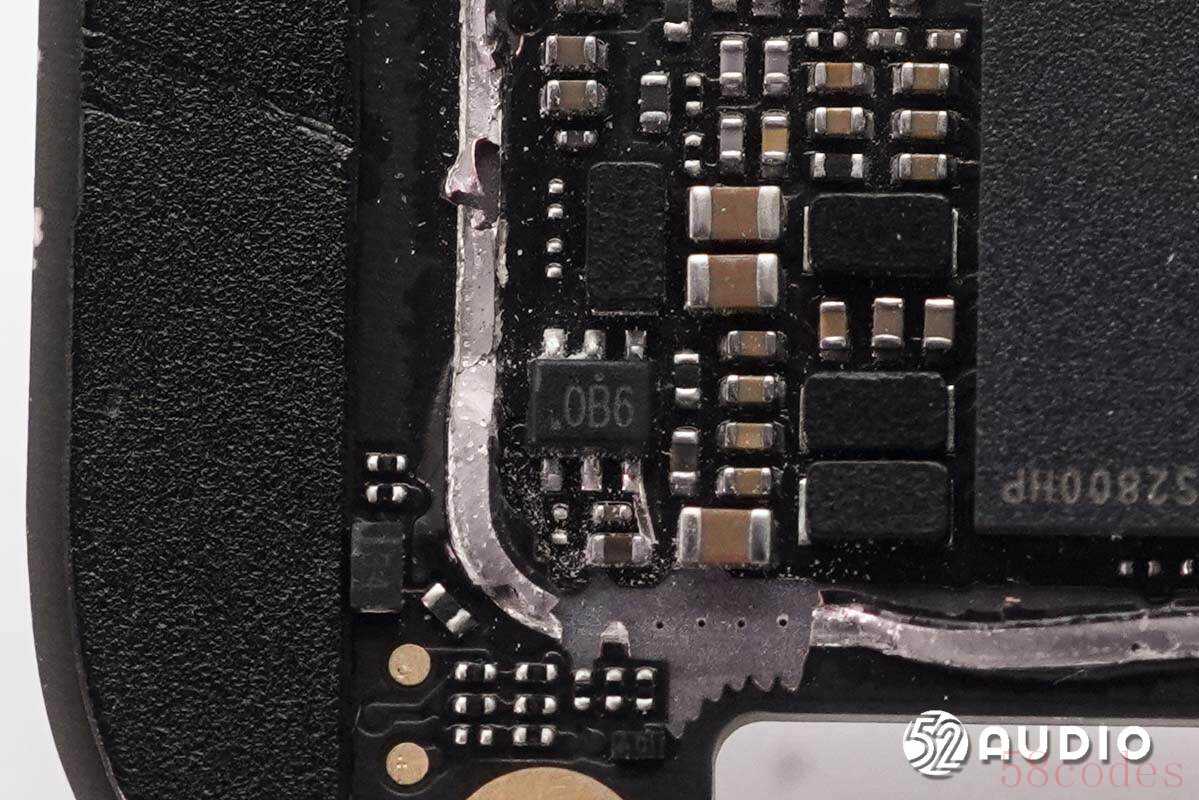

丝印0B6的IC。

发射器腔体底部结构一览。腔体壁上还固定有电源输入模组和天线。

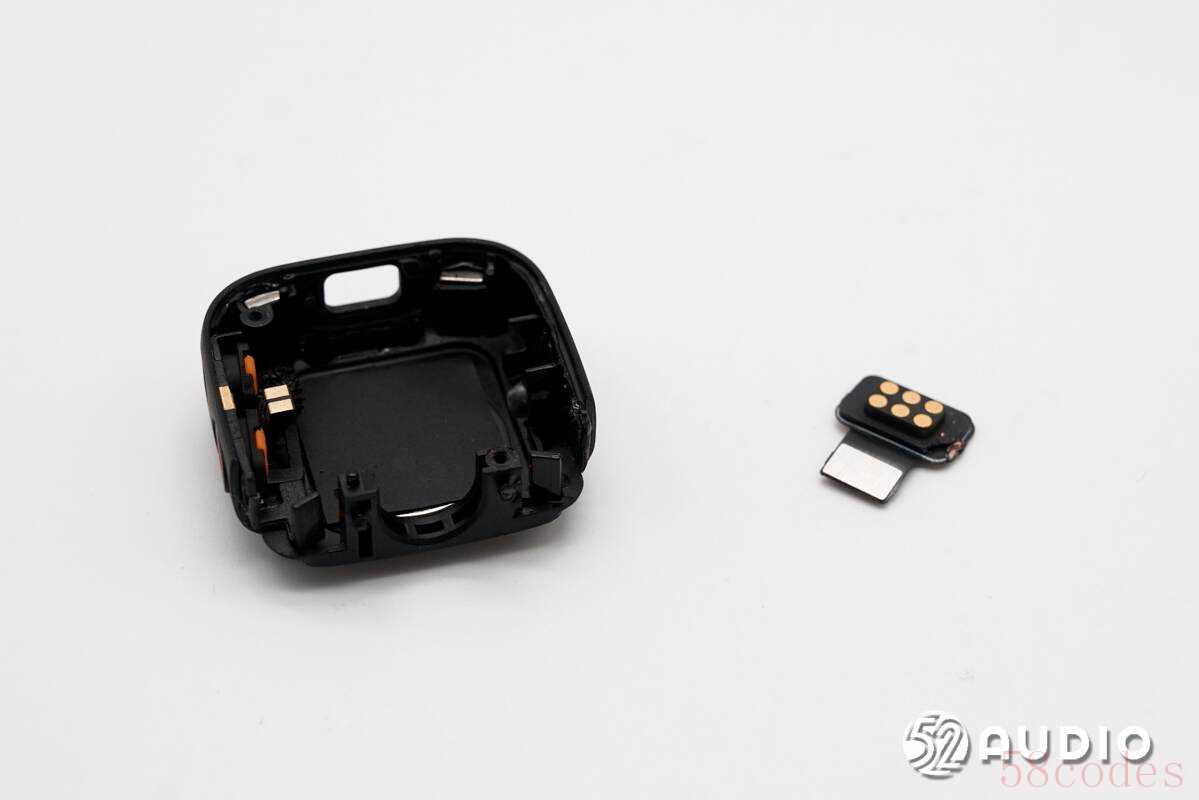

取掉电源输入模组。

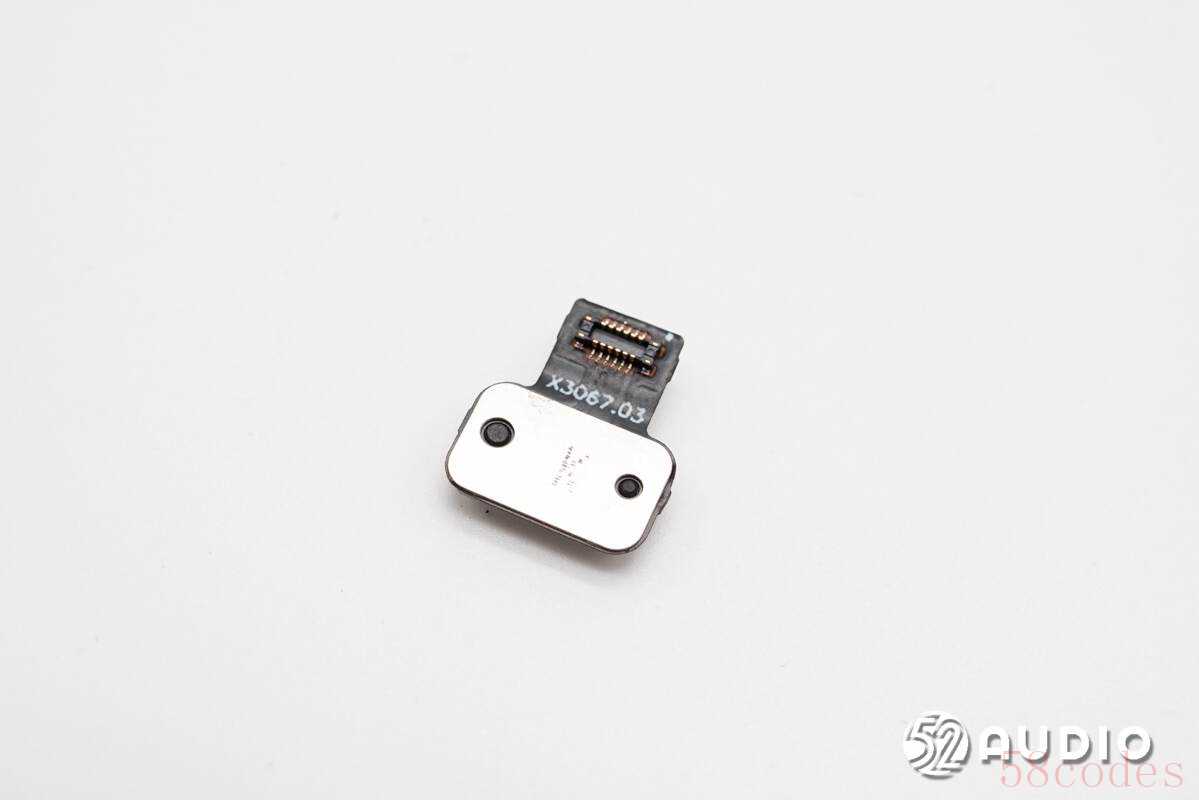

发射器电源输入模组特写。

发射器电源输入模组背面设置BTB连接器。

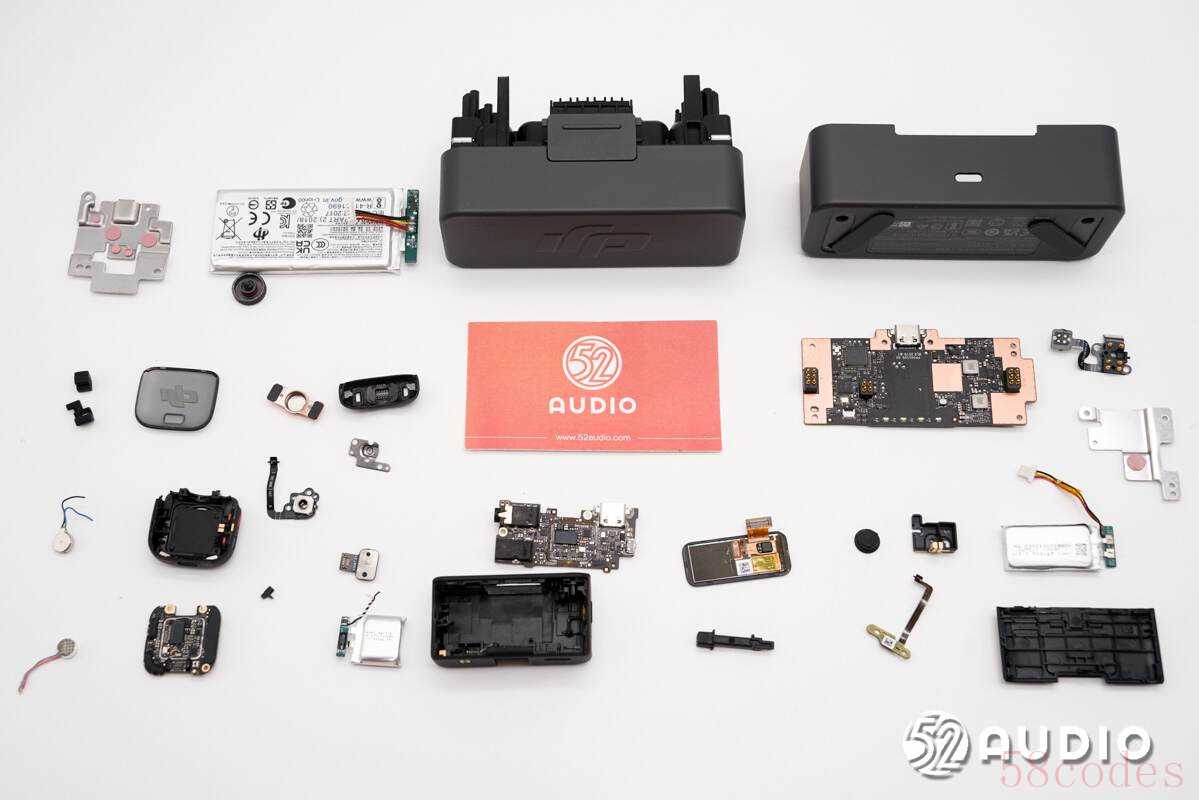

大疆DJI Mic 3无线麦克风拆解全家福。

三、我爱音频网总结

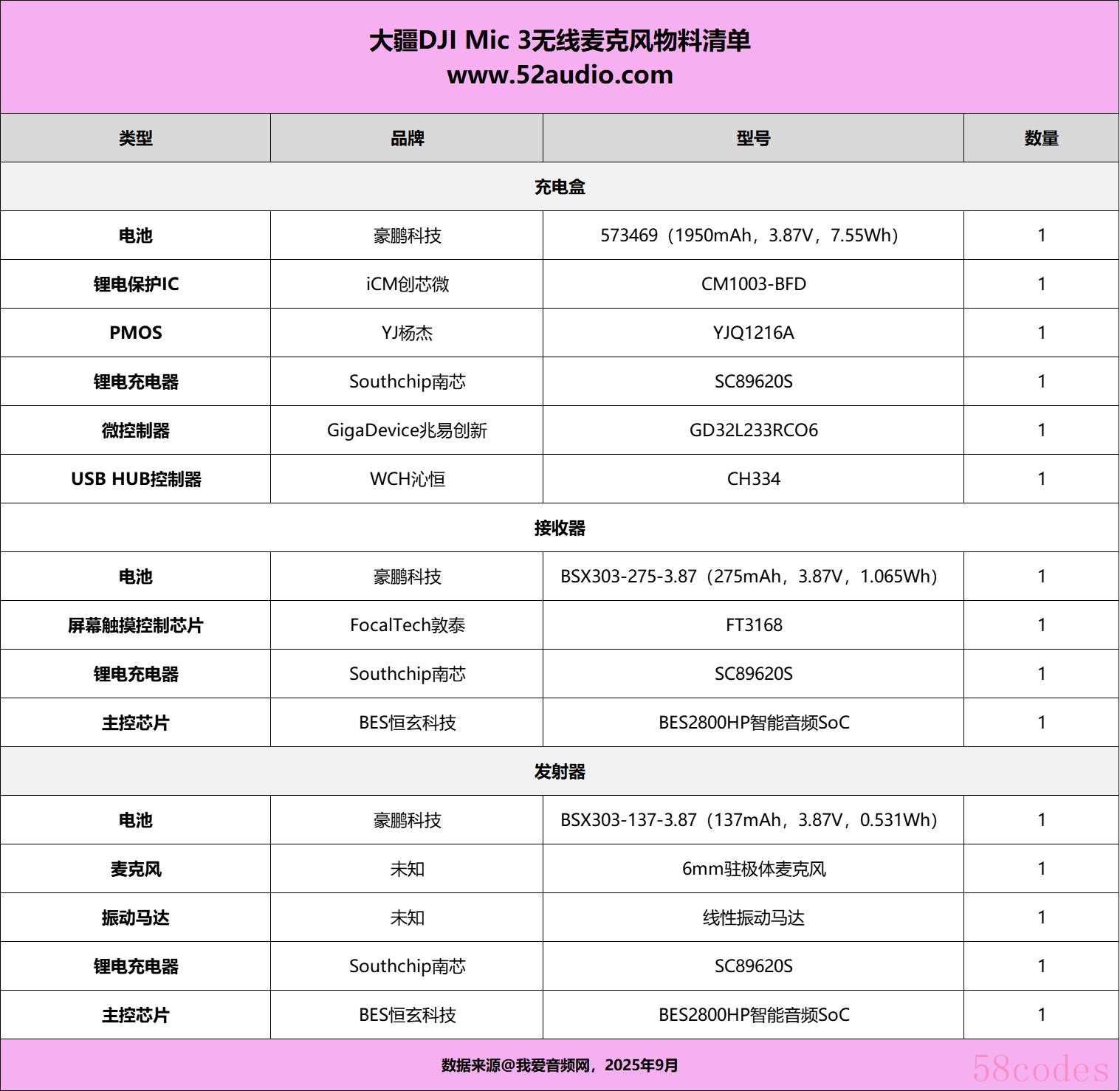

最后附上大疆DJI Mic 3无线麦克风的已知核心器件清单，方便大家查阅。

大疆DJI Mic 3无线麦克风在外观方面，整体延续了家族式的专业风格设计，做工精致，质感出色。麦克风接收器采用模块化接口设计，可适配各种类型的录制设备，并搭载有触摸屏和拨轮，操控方便快捷；发射器体积大幅缩小，搭配同样模块化设计的磁吸背夹，提供更舒适轻盈的佩戴体验；充电盒可对麦克风及配件进行完整收纳，外出使用非常便携。

内部主要配置方面，充电盒搭载了豪鹏科技1950mAh/3.87V锂电池，配备了iCM创芯微CM1003-BFD锂电池保护IC。主板上，搭载了Southchip南芯SC89620S锂电池充电器，GigaDevice兆易创新GD32L233RCO6微控制器，WCH沁恒CH334 USB HUB控制器芯片，以及多颗YJ杨杰YJQ1216A PMOS等方案。

麦克风无线通讯采用了BES恒玄科技BES2800HP智能音频SoC方案，锂电池充电管理均采用了Southchip南芯SC89620S充电器。其他方面，接收器搭载豪鹏科技275mAh/3.87V锂电池，触摸屏采用了FocalTech敦泰FT3168触摸IC。发射器搭载豪鹏科技137mAh/3.87V锂电池，内置拾音咪头和振动马达。
