我们来详细了解一下 DVD 播放器的工作原理。它主要可以分为几个关键步骤:读取数据、解码处理、数字-to-模拟转换和输出。
"核心目标:" 将存储在 DVD 光盘上的数字信息(视频、音频、字幕等)读取出来,解码并处理,最终转换成可以被电视、音响系统等设备播放的模拟信号。
"主要组件:"
1. "激光头 (Laser Head):" 核心读取部件,发出特定波长的激光束读取光盘数据。
2. "光盘驱动器 (Disc Drive):" 包含激光头、透镜系统、驱动马达等,负责驱动光盘旋转并将数据读取到光电传感器。
3. "数字信号处理器 (Digital Signal Processor - DSP):" 负责接收来自光盘的数据,进行解码、纠错、处理等复杂运算。
4. "视频解码器 (Video Decoder):" 专门处理视频数据的解码。
5. "音频解码器 (Audio Decoder):" 专门处理音频数据的解码,可能包括杜比数字 (Dolby Digital)、DTS 等多种格式。
6. "纠错系统 (Error Correction System):" DVD 标准本身包含强大的纠错码,播放器需要利用这些码来检测和修正读取过程中产生的错误。
7. "数字-to-模拟转换器 (Digital-to-Analog Converter - DAC):"
相关内容:

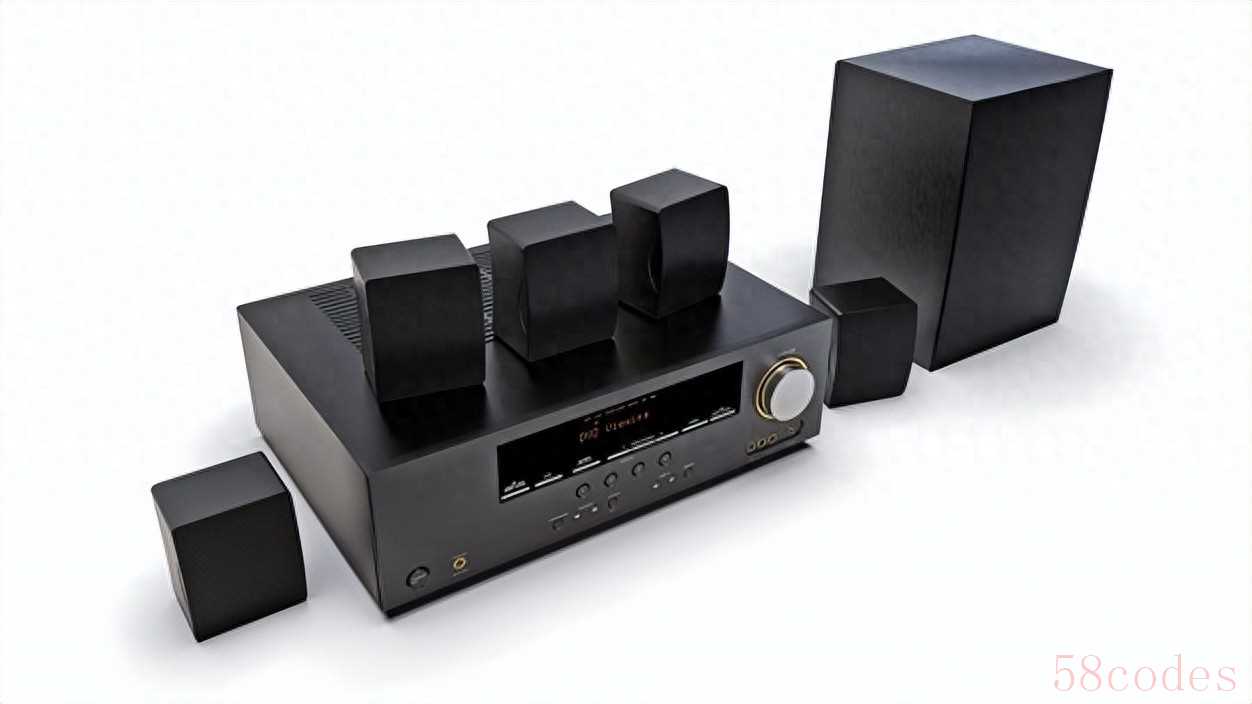

点击按钮打开 DVD 播放器上的托盘,将光盘放入内部位置,让托盘滑入盒子,然后播放您的音乐、电影、节目和您想要的任何内容。使用什么方法使您的电影或音乐在您的电视屏幕上播放?当然,这根本不是魔术,而是计划和技术的行为。
DVD 播放器与CD 播放器非常相似,带有一个激光组件,可将激光束偏转到光盘表面以读取凹凸图案。DVD 播放器对 MPEG-2 编码的 电影进行解码,将其转换为传统的复合视频信号。播放器还对音频流进行解码并将其分配给杜比解码器,然后将其传送到扬声器。
DVD 播放器的作用 是检测和读取DVD上保存为凹凸的数据。考虑到颠簸有多小,DVD 播放器 必须是一种特别特殊的设备。
DVD驱动器
DVD驱动器由三个主要部分组成:
- 用于旋转光盘的驱动电机 – 驱动电机被精确控制在 200 到 500 rpm 之间旋转,具体取决于正在读取的磁道。
- 激光和透镜系统集中在凸块上并读取它们——该激光发出的光的波长(640 纳米)比CD 播放器中的激光发出的光(780 纳米)更不足,这将DVD激光减去专注于较小的DVD坑。
- 一种可以运行激光调整的跟踪机制,使激光束可以伴随着蜿蜒的轨道——跟踪系统必须能够以微米分辨率驱动激光。
为了准确服务,DVD 播放器会在凹凸轨道上锐化激光。激光可以直接照射在最受限层后面的半透明材料上,或者在第二层光盘的情况下,照射在这一层内,然后照射到内层后面的深思熟虑的材料上。激光束穿过聚碳酸酯层,在其后面的反射层下方反弹并操作一个光电设备,该设备可以识别光中的突变。凸块显示的光与“平台”不同,圆盘的低洼区域和光电传感器识别反射率的变化。驱动器中的电子设备按顺序了解反射率的变化,以读取构成字节的部分。

渲染DVD最难的部分 是将激光束集中在信息轨道上。这种居中是跟踪系统的工作。在播放 DVD时,跟踪系统必须不断向外通过激光。当激光从圆盘中心向外通过时,凸块以加速的速度经过激光。发生这种情况是因为凸块的直线或外来速度等于圆盘旋转时的半径乘以加速度。因此,当激光器向外移动时,轴马达必须减少DVD的旋转,以便凸块在激光器后面以稳定的速度前进,并且数据以稳定的速度从光盘上产生。
一个令人兴奋的事情是,如果DVD有一个辅助层,那么该层的数据记录的来源可以在光盘的外部,最好是内部。这允许播放器立即从一层过渡到下一层,而不会在数据生成中暂停,因为它可以摄取,因此不必将激光重新定位到光盘中心的后面。
