用户投稿NVIDIA GeForce RTX 5090 是一个备受期待的产品，虽然它尚未正式发布，但根据泄露的信息和行业预期，我们可以对其可能的公版规格和拆解结构进行一些合理的推测和分析。
"重要提示：" RTX 5090 尚未正式发布，以下内容基于爆料信息、过往 NVIDIA 公版显卡设计趋势以及 RTX 40 系列架构进行推测，可能与最终产品存在差异。
"推测的 RTX 5090 公版显卡关键规格（基于爆料和推测）："
1. "GPU 核心：" 预计基于 NVIDIA 的 Ada Lovelace 架构（下一代 Ampere 架构）。
2. "CUDA 核心：" 消息称可能高达 "16384 个 CUDA 核心"。这将是目前消费级市场中最高的 CUDA 核心数量，远超 RTX 4090 的 16384 个。
3. "显存：" 预计配备 "24GB GDDR6X" 显存，以匹配其强大的计算能力。
4. "功耗 (TDP)：" 消息称可能高达 "450W"，这比 RTX 4090 的 350W 有显著提升，需要非常强大的供电设计。
5. "接口：" 可能采用 "双 12VHPWR" (12+8 Pin) 接口供电，
相关内容：
1月10日消息，在CES 2025展会上，NVIDIA正式发布了新一代RTX 50系列显卡，Techpowerup对RTX 5090 Founders Edition公版显卡进行了初步拆解。

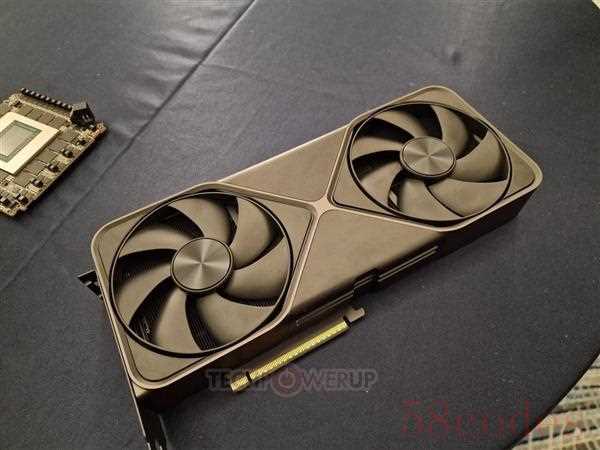

RTX 5090 FE保留了过去两代Founders Edition显卡的基本外形设计，但对双轴空气流通的概念进行了创新。
与以往的设计不同，RTX 5090 FE采用两个大风扇，均将冷空气吹过散热器并从显卡背面排出，PCB位于显卡中心，依靠一组分线PCB实现主机接口和显示输出。
显卡的PCB上最大的组件是"GB202"GPU芯片，占据了其电路板面积的近1/3，该GPU拥有巨大的引脚数，不仅满足其电源需求，还支持512位GDDR7内存接口。
显卡的12V2x6电源输入位于PCB的一角，额定功率为600W，VRM解决方案中VGPU有19个相位，内存有8个相位，电感器和DRMOS位于PCB正面，从三面包围GPU，而电容器则位于反面。
此外，PCB的反面有连接器，通向两个分线组件，第一个连接器连接到带有PCI-Express 5.0 x16金手指的PCB，另一个连接器通向显示器I/O分线。
这两个连接都使用细带状电缆进行，并沿着冷却器的边缘布线，以避免阻碍气流。
来源：快科技
