图文讲解传统双控、多控如何升级为米家智能家居的“无限控”

小白中完全不懂电路，然后智能家居就更不懂的占比还挺多，问的问题怎么说呢，你还不知道该怎么三言两语他，好吧，写一篇如何把家里双控线路改造为智能家居无限控的详细讲解文章，为大家彻底解惑^_^

一、传统布线双控

1、接线说明

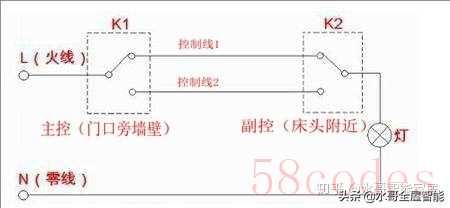

见附图，K1是主控，K2是副控，K1和K2都要用那种一开双控的开关，底壳上有三个接线端子：火线端子，控制端子1、控制端子2，接线方式如下：

1）K1火线端子-》火线

2）K1控制端子1-》控制线1

3）K1控制端子2-》控制线2

4）K2控制端子1-》控制线1

5）K2控制端子2-》控制线2

6）K2火线端子-》灯线

2、双控原理

通过“信号线”原理实现两个开关都能控制灯的开、关，如果要双控还比较简单，如果要多控的话，一是需要大量布线开槽，二是会越来越复杂，一般来说最多就是三控，再多的话墙壁开槽、线路、人工成本高到吓死你

二、智能家居无限控

需要的设备：

1）、K1主控位置需要一个绿米Aqara单键墙壁开关

2）、K2副控位置需要一个绿米Aqara贴墙式无线开关双键版

1、接线说明

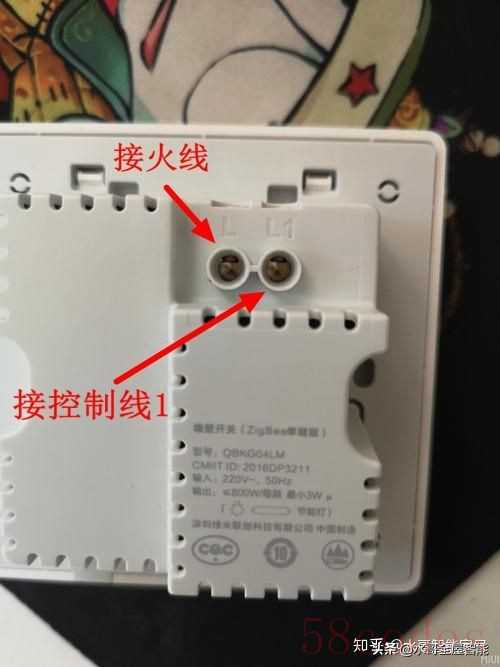

1）主控K1位置：

用单键智能墙壁开关直接替换原一开双控开关，接线方式如下：

火线端子-》火线

灯线端子-》控制线1

控制线2用胶布包上

2）副控K2位置：

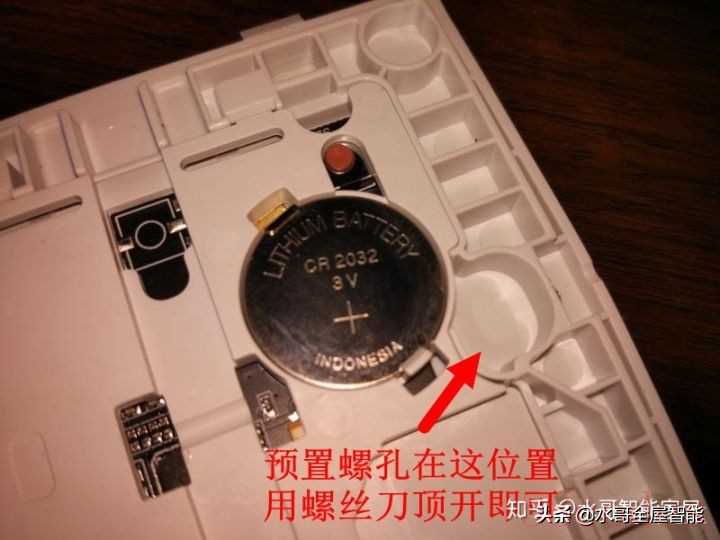

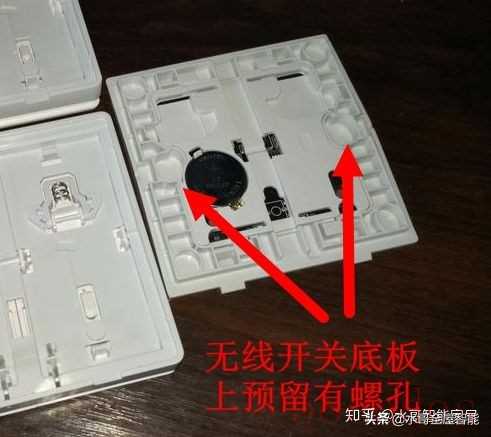

直接拧螺丝装一个双键贴墙式无线开关到底盒上（安装方法详见附图），接线方式如下：

灯线和控制线1短接

控制线2用胶布包上

2、无限控原理

请跳出老的需要布线的双控、多控的思维，接入了智能家居，可以实现“无限控”，举个具体例子吧：

家里客厅大灯，墙壁开关用了智能开关，就可以实现n个无线开关对这个客厅大灯的无限控，如：餐厅、厨房、主卧、阳台、儿童房、书房、主卫、公卫（以上是八控）等等任何所有房间，都可以贴上一个双键无线开关，设置其中的“左键双击”为开/关家里客厅大灯，实现“n控”。 而这一切，都不要任何额外的布线，只需要在米家App里创建智能场景即可，且随时可以增加、减少。
