用户投稿服务器聚合方式对接交换机的网卡配置通常指的是使用链路聚合（Link Aggregation）或端口聚合（Port Aggregation）技术，将多个服务器的网卡与交换机的端口组合起来，形成一个逻辑上的高速链路。这样可以提高带宽、增加冗余性，并提高网络的可靠性。以下是一些常见的聚合方式和相应的网卡配置步骤：
### 1. 链路聚合技术（如 IEEE 802.3ad）
#### 交换机配置
1. "启用链路聚合"：在交换机上启用链路聚合功能。
2. "创建聚合组"：创建一个聚合组，并将多个物理端口添加到该组中。
3. "配置聚合模式"：选择聚合模式，如 LACP（动态链路聚合控制协议）或静态聚合。
```shell
# 示例：使用 LACP 的链路聚合配置
switch# configure terminal
switch(config)# interface port-channel 1
switch(config-if)# switchport mode trunk
switch(config-if)# switchport trunk allowed vlan 1-4094
switch(config-if)# exit
switch(config)# interface range GigabitEthernet 1/0/1 - 2
switch(config-if-range)# channel-group 1 mode active
switch(config-if-range)# exit
switch# end
switch# write memory
```
#### 服务器网卡配置
1. "启用链路聚合"：在服务器上启用链路聚合功能
相关内容：
一.前言
在需要端口可靠的情况下，交换机侧配置聚合口就行，但服务器侧的网卡绑定该怎么配置呢？以及服务器和交换机对接时候两端所用的聚合模式都有什么要求呢？下面以详细的配置操作来逐步演示说明。
1.1.环境
服务器：华为2288H v5
操作系统：centos
交换机：S5735S-L
1.2.目录
- 服务器bond模式介绍
- 服务器各bond模式对接交换机要求
- 配置服务器bond对接交换机
1.3.服务器bond模式介绍
服务器的bond相当于是交换机的端口聚合，只不过bond聚合的是服务器的网口，把两个网卡聚合在一起来提高环境在网卡上的高可靠。linux的网口聚合有bond和team两种方式，不同之处在于bond是只实现2个网口的链路聚合，而team则最多可以实现8张网卡的链路聚合；一般也是用bond比较多，bond有7种模式，如下图：
模式名称 | 含义 |
mode0/(balance-rr) Round-robin policy(平衡轮询策略） | 数据包按照轮询的方式依次发送到每个接口，实现负载均衡；这种模式不提供冗余性。 |
mode1/(active-backup) Active-backup policy(活动备份策略） | 只有一个网卡处于活动状态，若一个宕掉另一个马上由备份转换为主链路，提供故障切换和冗余性，mac 地址外部可见。 |
mode2/(balance-xor) XOR policy(平衡策略） | 使用源和目的MAC地址以及传输层协议和端口号来选择要发送的接口，提供负载均衡和冗余性，此模式提供负载平衡和容错能力。 |
mode3/(broadcast) Broadcast policy(广播策略） | 将所有数据包传输给所有设备，不提供负载均衡或冗余性。 |
mode4/(802.3ad) IEEE 802.3ad Dynamic link aggregation(IEEE 802.3ad动态链接聚合） | 动态链路聚合模式，创建共享相同的速度和双工设置的聚合组，使用LACP协议动态协商绑定接口的工作方式，提供负载均衡和冗余性。 |
mode5/(balance-tlb) Adaptive transmit load balancing(适配器传输负载均衡） | 使用TLB算法在传输和接收进行负载均衡，这种模式仅在传输方向上实现负载均衡，接收方向上只使用一个接口。 |
mode6/(balance-alb) Adaptive load balancing(适配器负载均衡） | 使用ALB算法在传输和接收进行负载均衡，这种模式在传输和接收方向上都实现负载均衡。 |
1.4.服务器各bond模式对接交换机要求
实际业务场景中该如何选择网卡聚合的bond模式的时候根据带宽或者冗余需求可参照1.3表格选取合适bond模式；也可根据对端交换机模式选择具体的bond模式，如果对端交换机聚合模式确定了，bond选择了不合适的模式可能严重会造成业务不通，bond模式和交换机聚合模式的需求关系见如下：
| 模式名称 | 交换机做链路聚合要求 |
mode0 | 要求对端交换机配置链路聚合且须是手工负载分担模式。 |
mode1 | 不需要交换机配置链路聚合，但交换机会产生MAC地址漂移日志记录。 |
mode2 | 不需要交换机配置链路聚合。 |
mode3 | 不需要交换机配置链路聚合。 |
mode4 | 需要对端交换机配置链路聚合并选择为LACP模式。 |
mode5 | 不需要交换机做链路聚合。 |
mode6 | 不需要交换机做链路聚合。 |
1.5.配置服务器bond对接交换机
本次交换机配置的动态链路聚合LACP根据其配置选择bond的模式为4，以下进行详细配置
1.配置交换机侧端口聚合
2.配置加入bond的网卡成员的配置文件（两个网卡成员都要编辑）
3.新建编辑bond0的配置文件

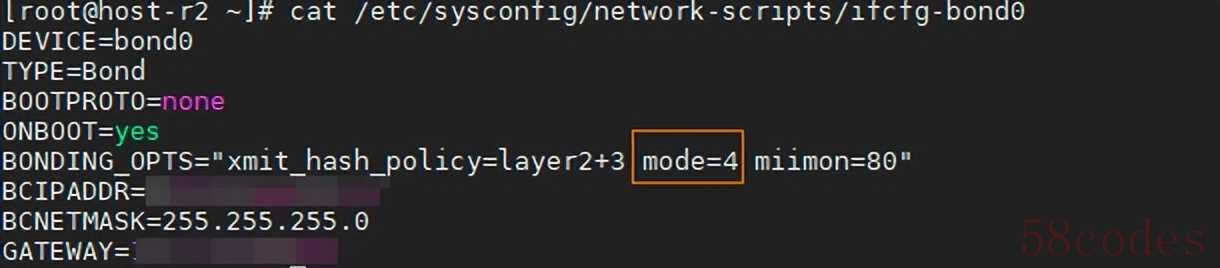

编辑bond0的配置文件，指定bond的模式为mode 4

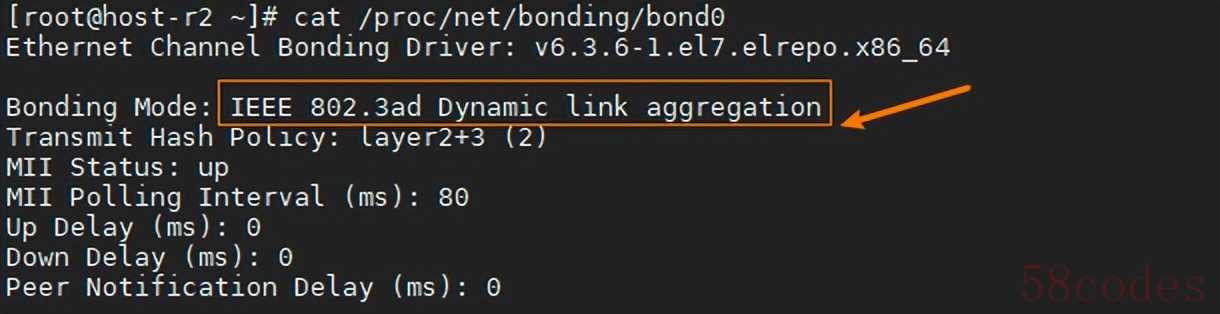

4.重启网络服务，并查看bond0信息
查看bond模式，可看到为动态链路聚合模式，
5.业务测试
能通网关，测试成功。
来源： sosu 原创发布于华为企业互动社区。
