HP ZHAN 66 PRO G1笔记本扩展内存及风扇清灰教程

近日天气较冷,但使用笔记本时散热出风口过热,而且风扇经常启动,怀疑内部积尘多了,堵住了出风口,造成散热不良引起的.就准备拆开清理下灰尘吧,记录下拆解过程,用以备忘,顺便分享给大家.let's go!

本文描述及方法仅适用于型号为HP ZHAN 66 PRO G1笔记本,其他型号笔记本不通用.请核对型号后做正确处理.

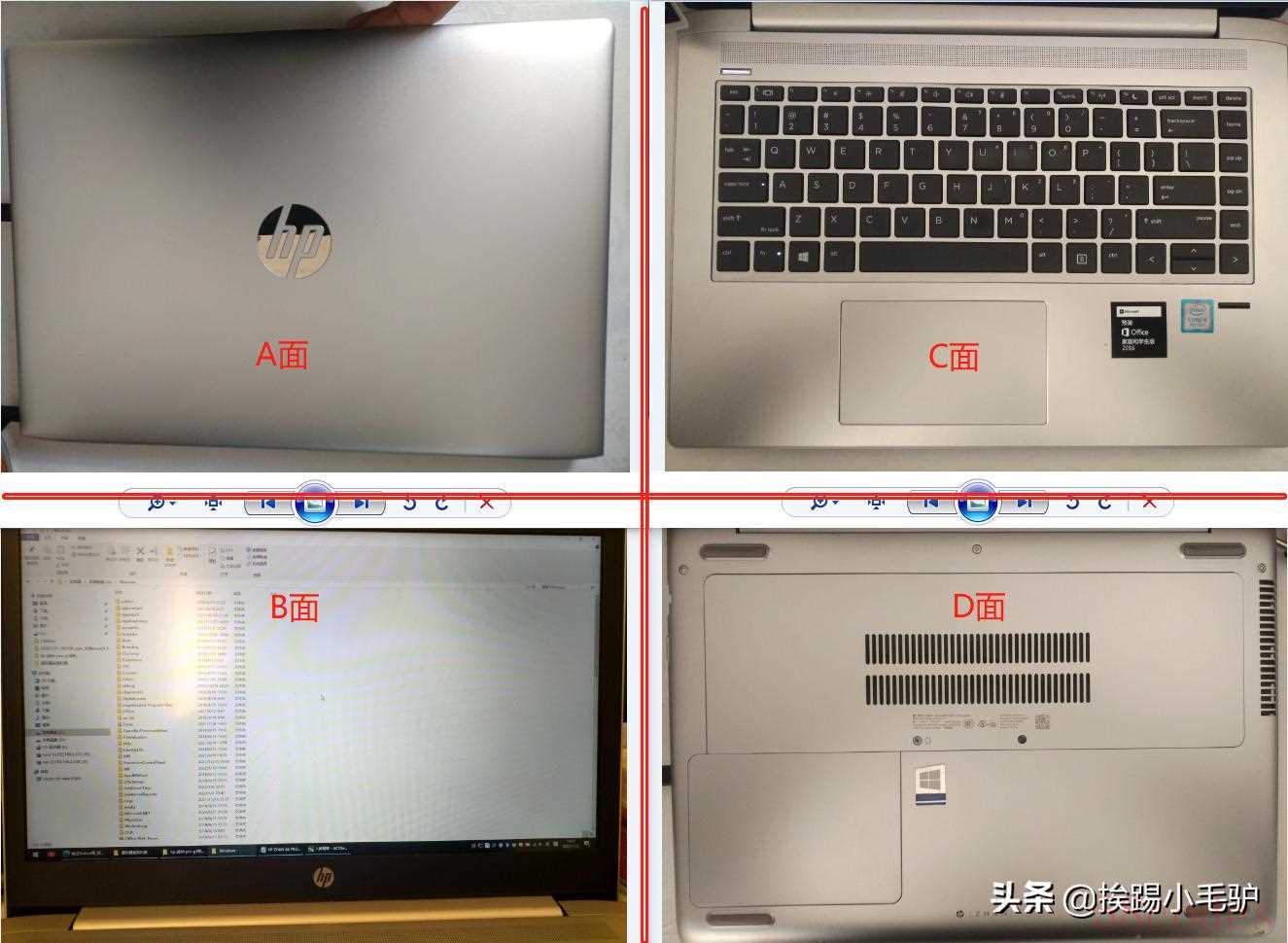

文中描述约定: 笔记本正常摆放下,俯视面为A面,屏幕部分为B面,键盘部分为C面,后背面为D面

笔记本ABCD面定义

一、使用到的工具:

1.十字螺丝刀(小号)

2.T8梅花螺丝刀

3.塑料撬片

4.镊子

二、拆机过程

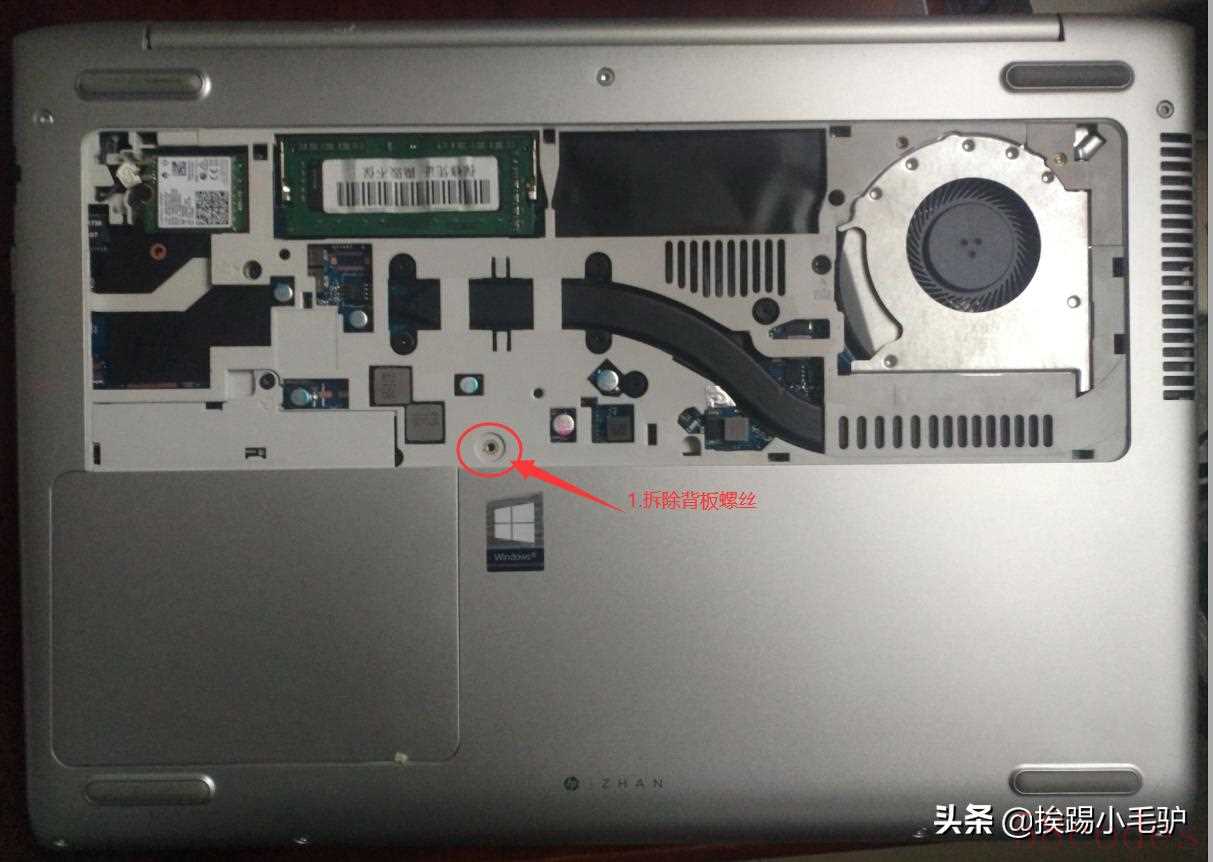

1.关机,并断开笔记本电源,将笔记本翻转至D盘,来拆解背板面一颗螺丝，折除这颗螺丝就可以直接需要扩展内存了。如下图所示：

1.拆背板

2.拆硬盘盖处螺丝，如有2.5寸硬盘，需将硬盘拆下（注意有2颗螺丝），如下图所示：

2.拆硬盘盖

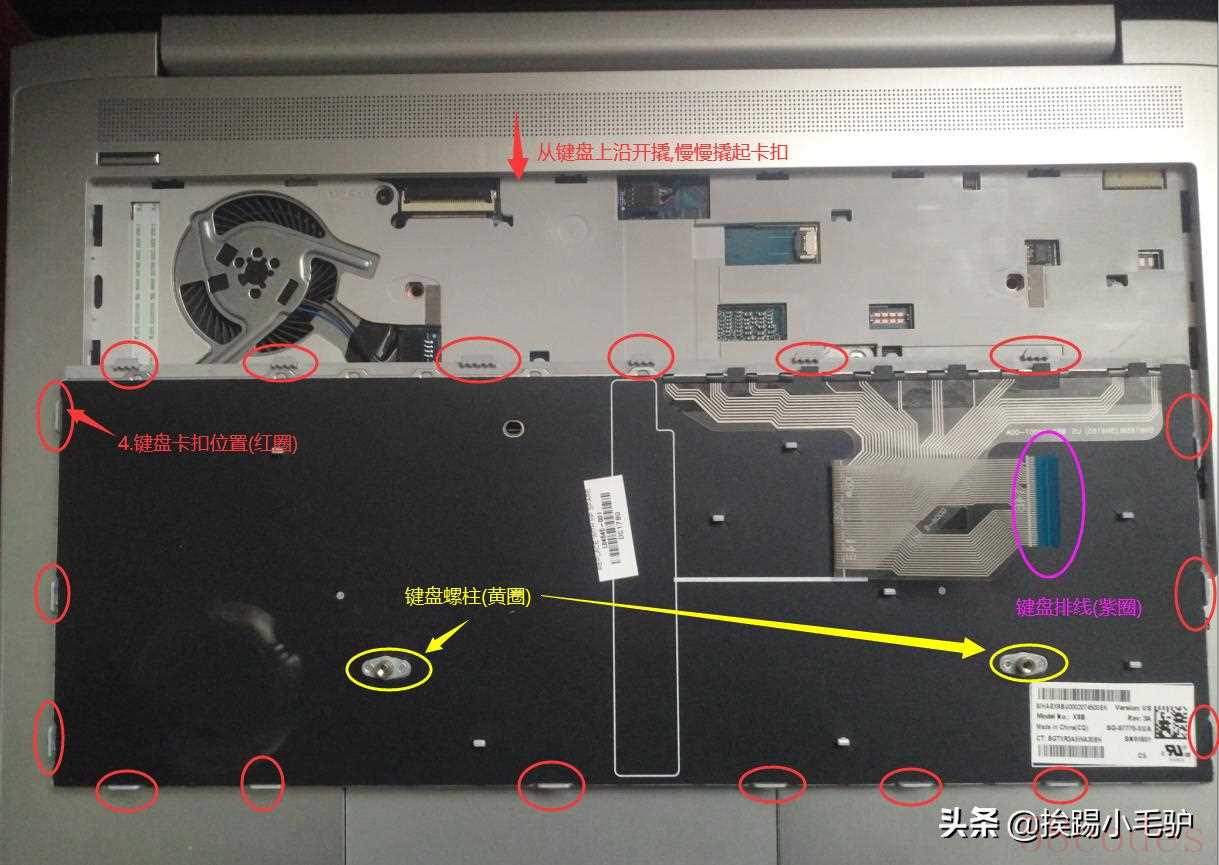

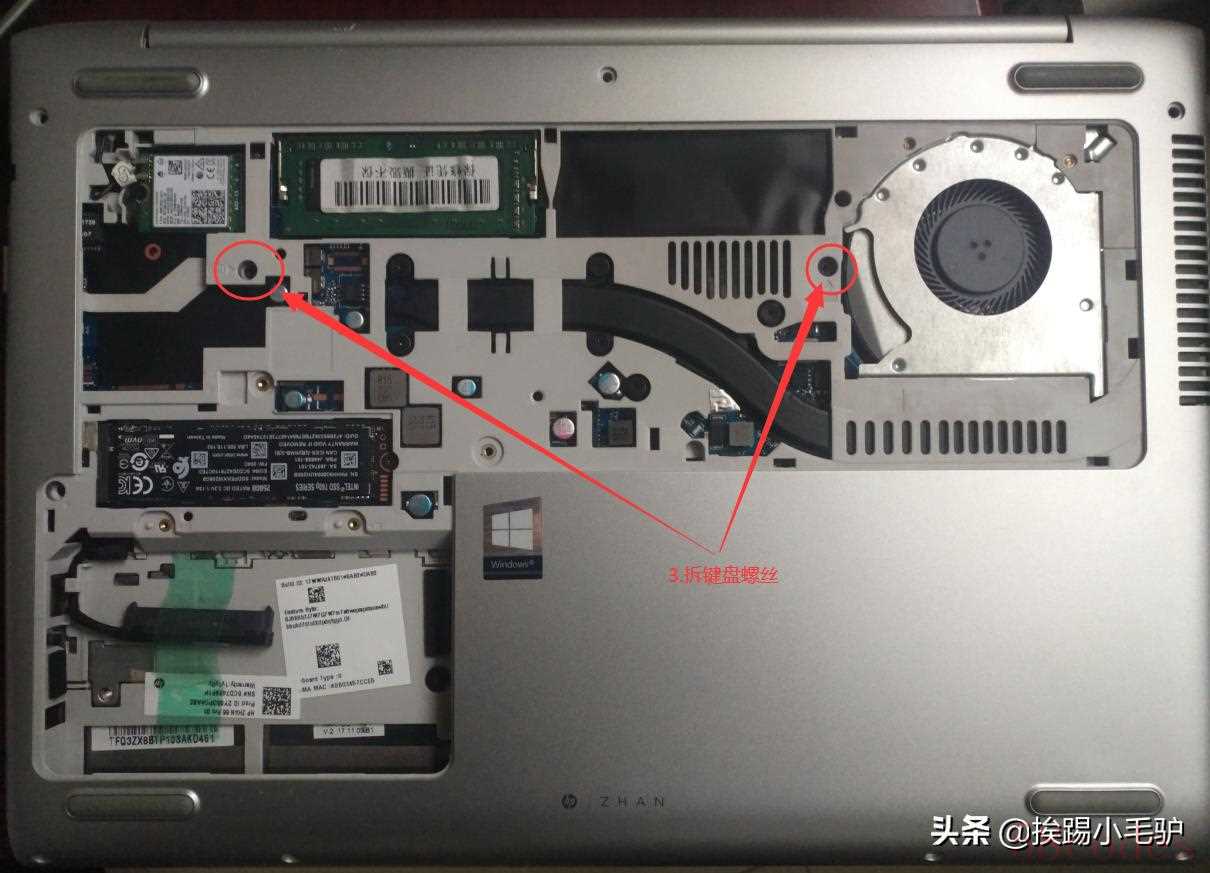

3.拆除键盘2颗固定螺丝，翻转至C面，使用撬片从键盘上侧慢慢撬开一条缝，再用另一片撬片慢慢沿着缝隙方面撬开卡扣。因下方有连接排线，注意用力及角度不要过大，键盘撬起后，用撬棒掀开排线卡扣（90度角），将拆下的键盘及螺丝分类放置一边。螺丝及卡扣位置示意图如下：

3.拆键盘螺丝

4.拆键盘示意图

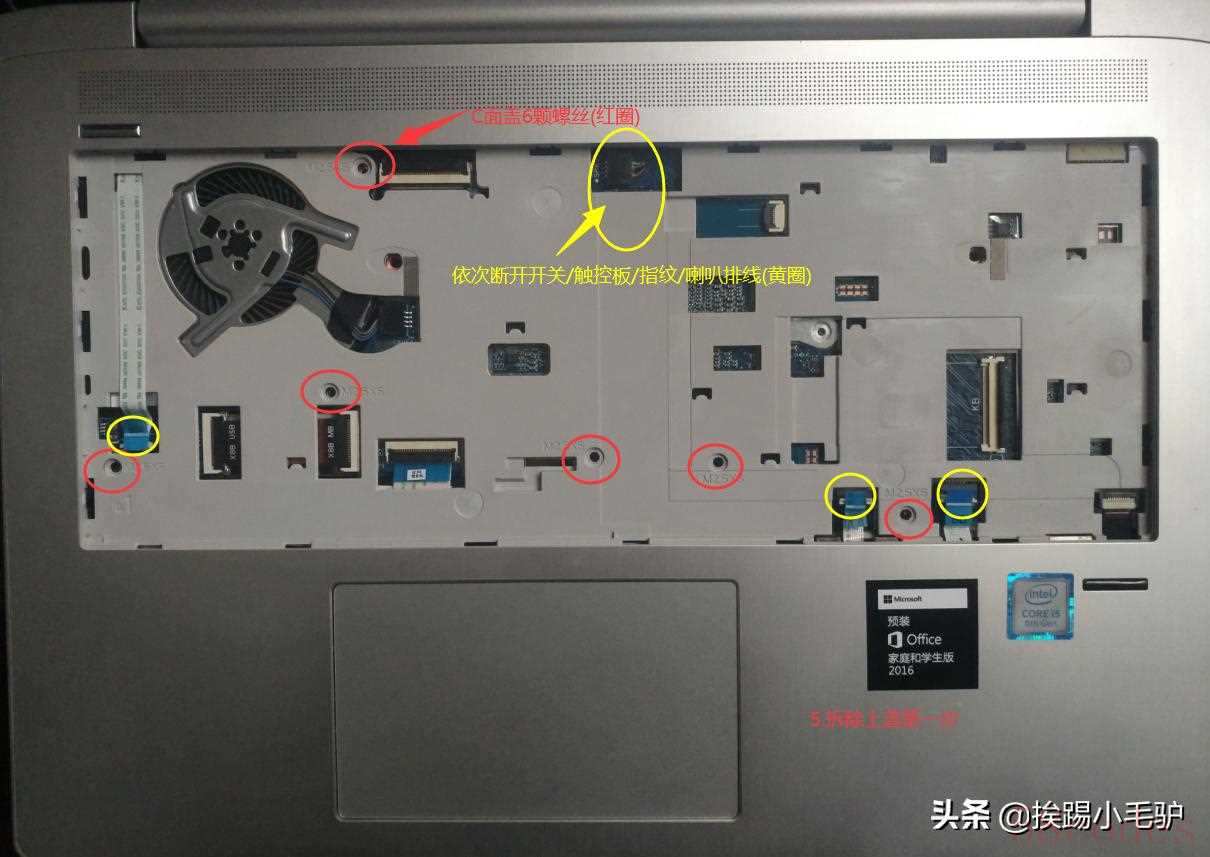

4.接着需要拆下C面，先将C面键盘下电源开关、触控板、指纹、喇叭排线断开，再拧下C面盖6颗固定螺丝，见下图所示：

5.拆C面盖第一步

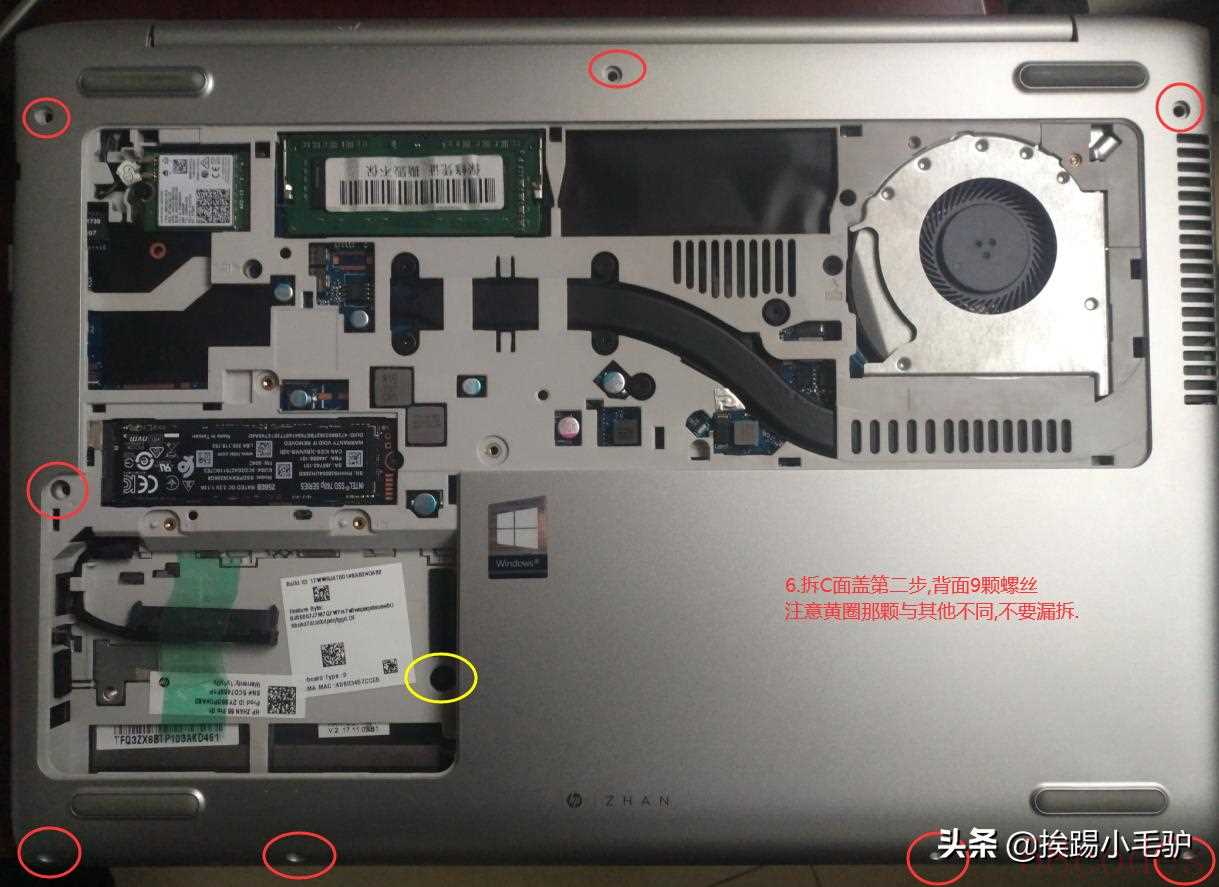

5.翻转笔记本至D面,依次拧开图示9颗螺丝，注意硬盘槽内有一颗螺丝不显眼，不要漏拆，见下图所示：

6.拆C面盖第二步

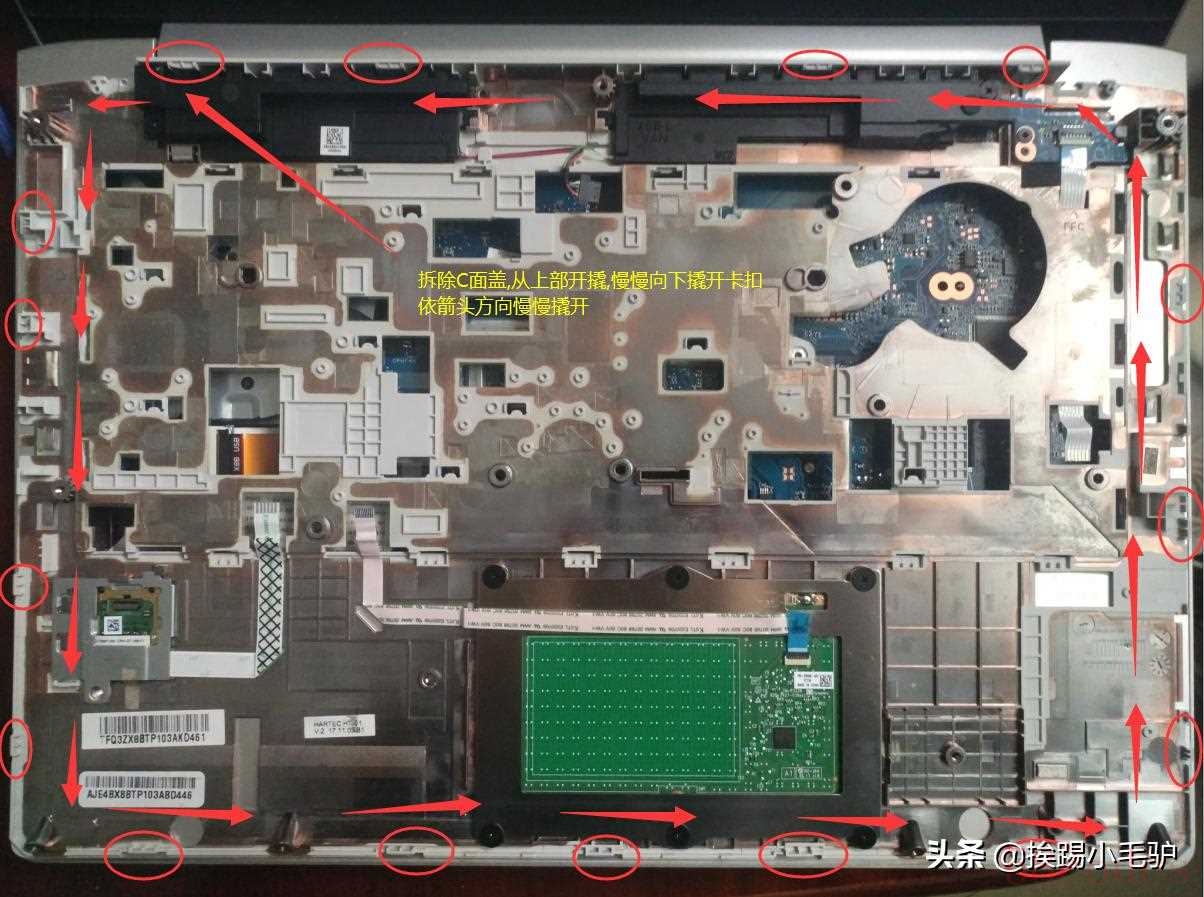

6.使用撬片沿下图所示方面，慢慢撬开卡扣，确认电源开关、触控板、指纹、喇叭排线已断开，再将C面盖取下。

7.拆C面盖示意图

7.拆开C面后，可以看到内部结构，拆到这里就可以更换主板CR2032纽扣电池、续航电池、CPU风扇了，我这里需要清理灰尘出风口，那就演示拆CPU风扇了，如下图所示：

8.拆除CPU风扇

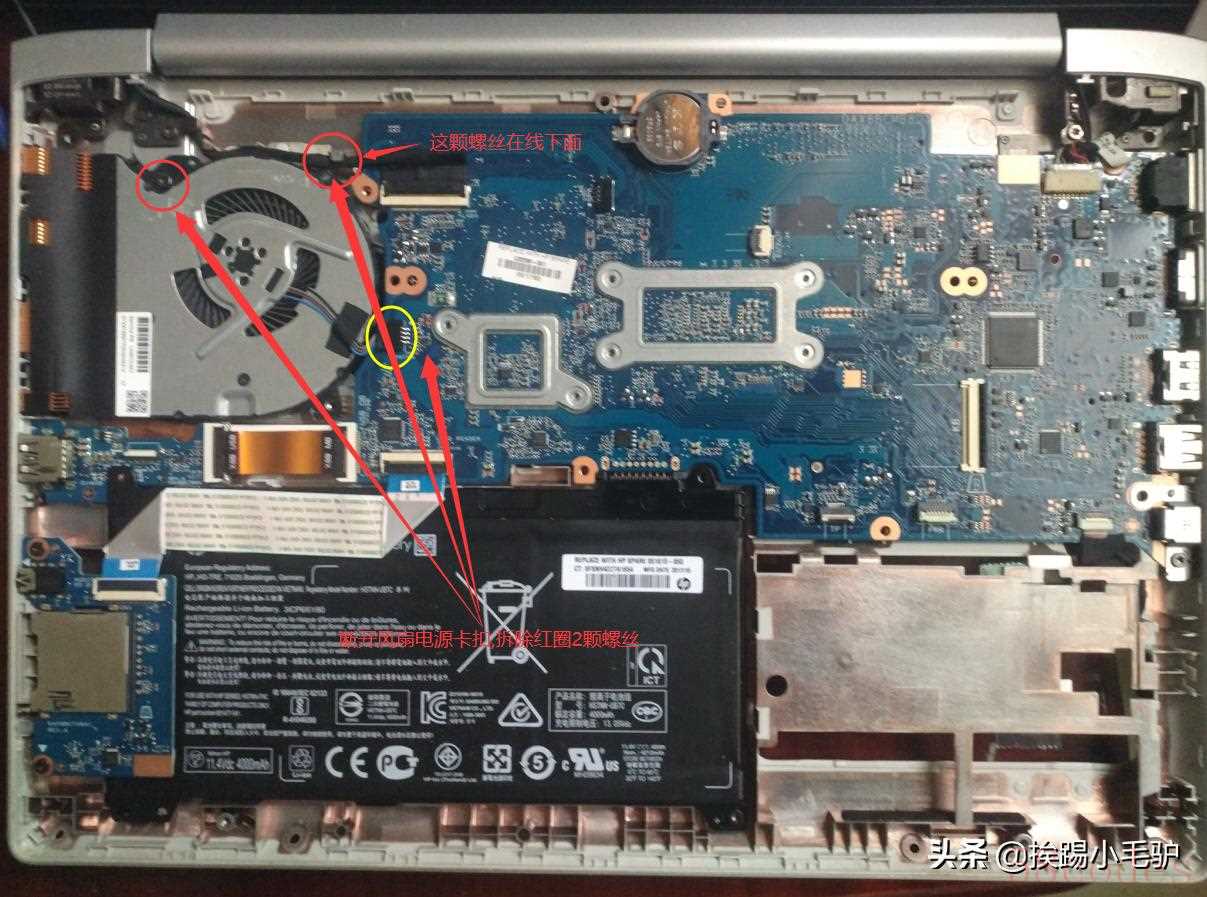

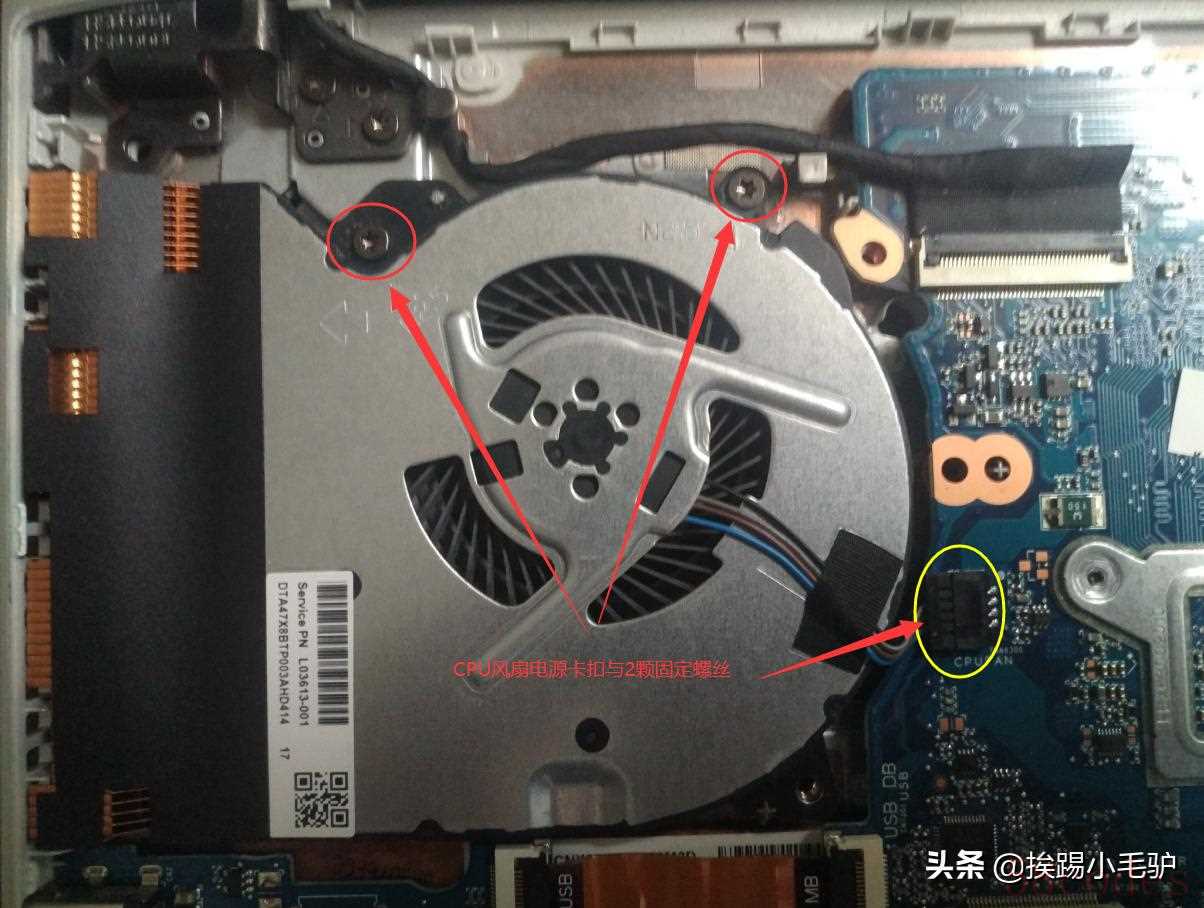

8.拆CPU风扇需要断开风扇供电排线扣，再拆开2颗螺丝，注意有一颗是藏在屏幕排线下的，不要漏拆。

9.拆CPU风扇大图

拆下风扇后清理灰尘及出风口灰尘后，再反顺序安装回取可,至此教程教束，谢谢观看！
