MacBook Pro 14 2021 苹果笔记本风扇组件更换完整流程

以下是更换 MacBook Pro 14 英寸 (2021 年) 风扇组件的完整流程。"请注意,这是一个复杂且精密的维修过程,需要专业的技术知识、工具和经验。如果你不熟悉电子维修,强烈建议将设备送至苹果授权服务提供商 (AASP) 或有资质的第三方维修店处理。" 不当的操作可能会损坏您的设备或造成人身伤害。
"重要提示:"
"安全第一:" 操作前请确保断开电源,并释放电池上的电荷。 "静电防护:" 使用防静电腕带并将设备放置在防静电表面上,以防止静电损坏敏感组件。 "专业工具:" 此维修需要苹果 PDA 工具、各种螺丝刀、镊子等专用工具。 "备份数据:" 在开始维修之前,请务必备份您的设备数据。 "参考手册:" 建议仔细阅读苹果官方的维修手册,以获取详细的步骤和图示。可以在苹果支持网站上找到相关信息。
"以下是更换流程的概述:"
"1. 准备工作"
"获取维修手册:" 下载并仔细阅读适用于 MacBook Pro 14 英寸 (2021 年) 的维修手册。 "准备工具:" 确保你拥有所有必要的工具,包括苹果 PDA 工具、各种尺寸的螺丝刀、

相关内容:

步骤 1 拆下底壳

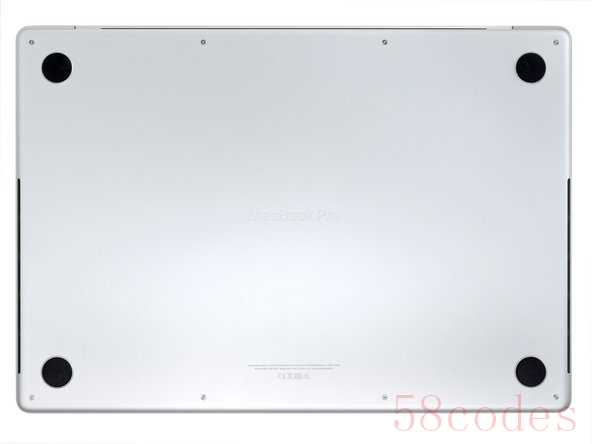

  • 开始之前,请完全关闭 MacBook Pro 的电源并拔掉电源插头。合上屏幕,并将整个笔记本电脑翻转过来。

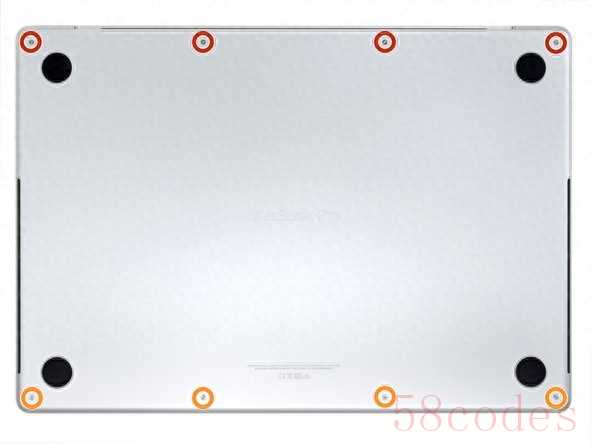

  • 使用 P5 五角螺丝刀卸下固定底壳的八颗螺丝:
  • 四个 9.3 毫米螺丝
  • 四个 5 毫米螺丝
  • 在整个维修过程中,请跟踪每个螺丝并确保其准确地回到原来的位置,以免损坏您的设备。

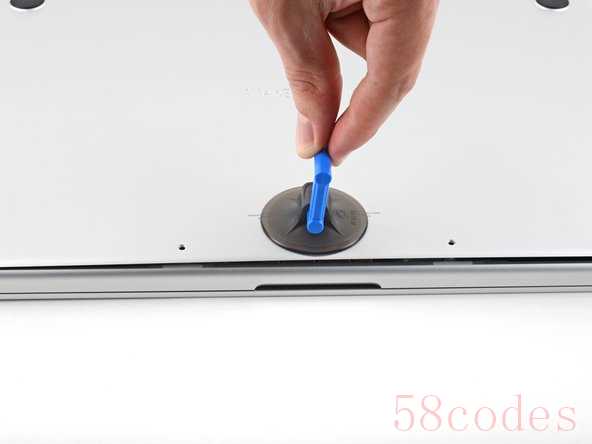

步骤 2 松开底壳卡扣

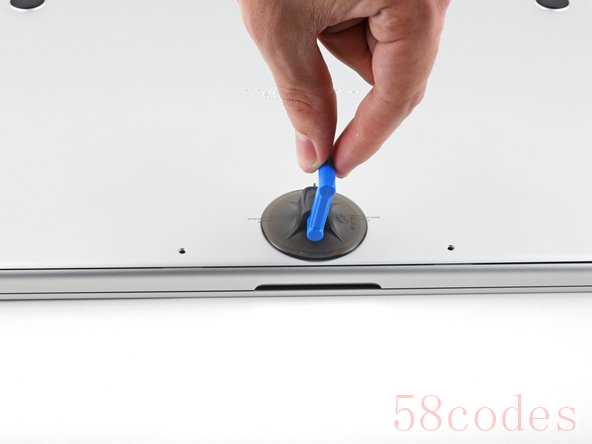

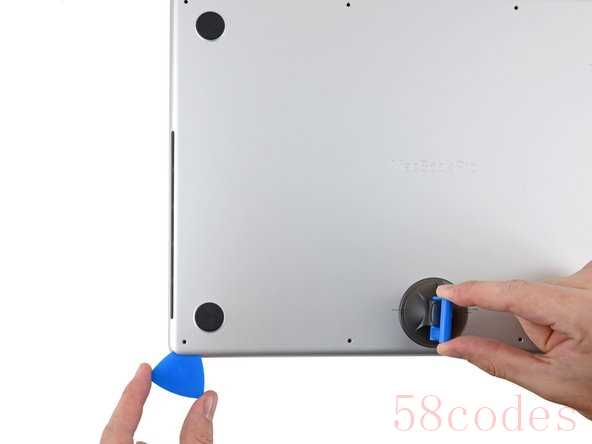

  • 将吸盘按入靠近底壳前边缘、螺丝孔之间的位置。
  • 拉起吸盘手柄,在底壳下方形成一个小缝隙。

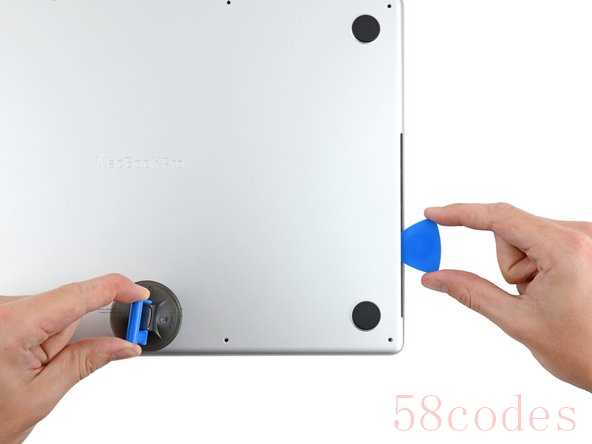

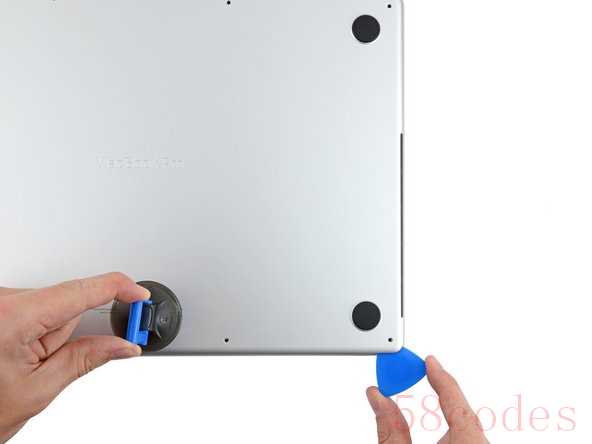

步骤 3 释放右侧卡扣

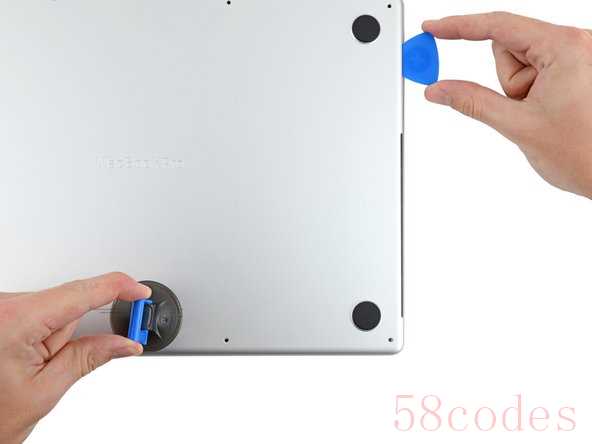

  • 将一个撬片插入刚刚创建的间隙中。
  • 将撬片滑到最近的角落,然后滑到 MacBook Pro 侧面的一半位置。
  • 这样就能打开第一个固定底壳的隐藏卡扣。你应该能感觉到并听到卡扣弹出的声音。

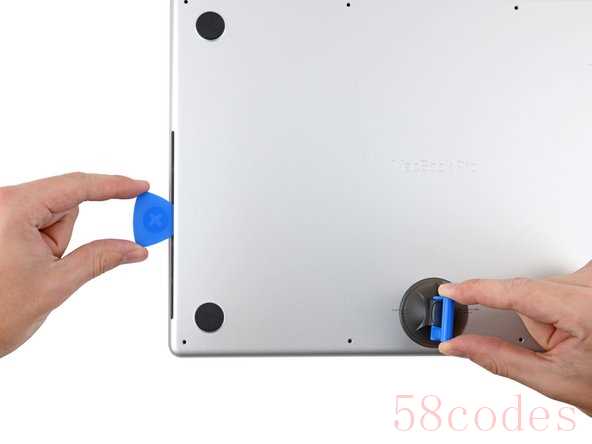

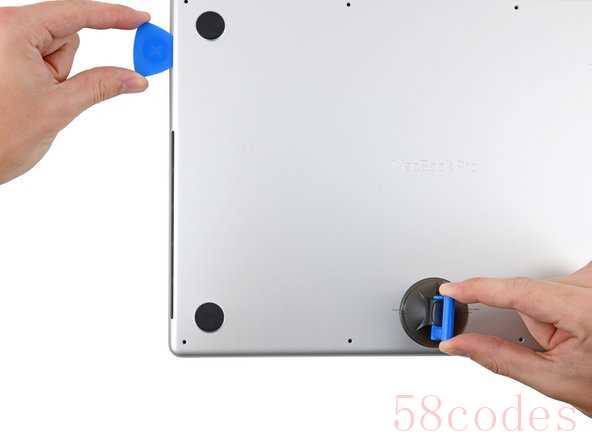

步骤 4 释放左侧卡扣

在另一侧重复上一步,使用撬片松开第二个夹子。

步骤 5 解除滑动式卡扣

  • 沿着 MacBook 后部边缘滑动的卡扣可以进一步固定底壳。分离这些卡扣可能需要很大的力气——建议戴上手套,以免被底壳的锋利边缘划伤。
  • 用力将底壳从后边缘拉出,一次一个角,以脱离滑动夹。
  • 保持底壳平放在 MacBook 上。在完全分离之前,请勿向上拉。

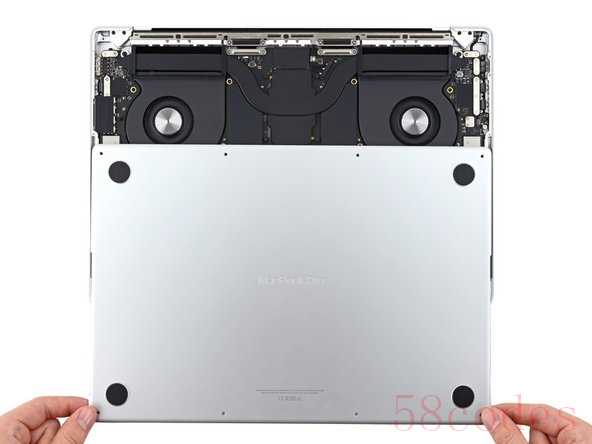

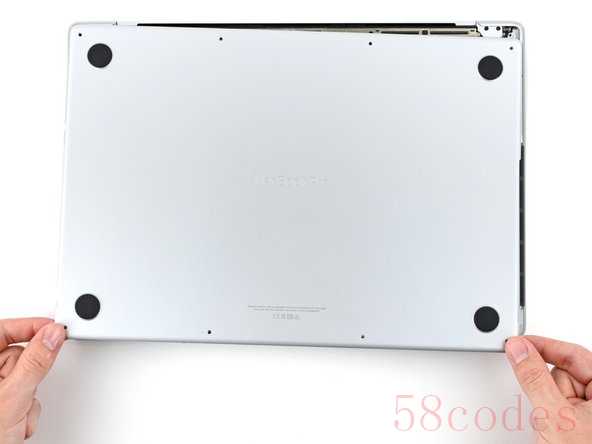

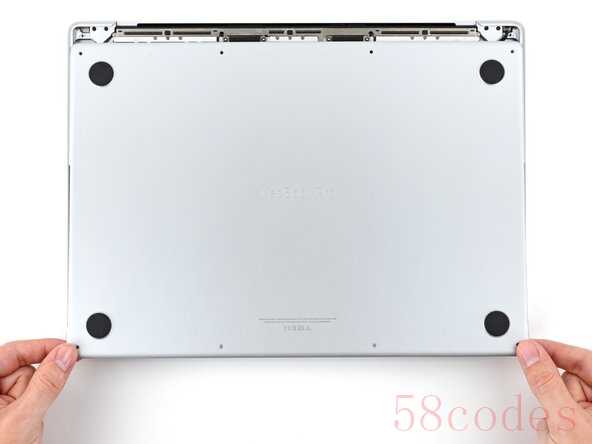

步骤 6 拆卸底壳

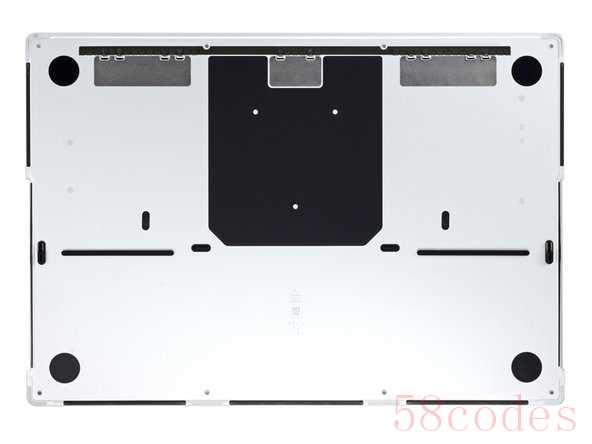

  • 移除底壳。

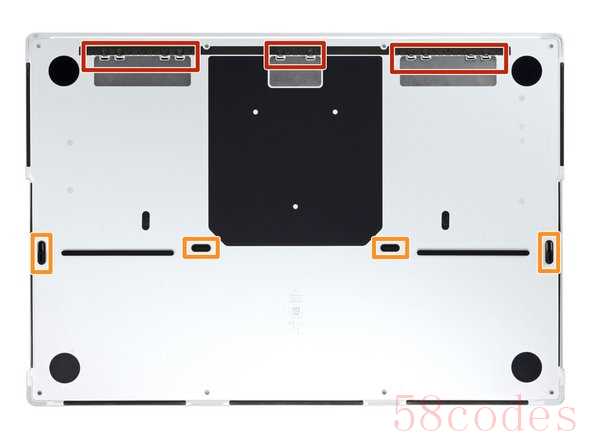

  • 要重新安装小写字母:
  • 将其放下,并将滑动卡扣与 MacBook 的后边缘对齐。向下按压底壳,并将其向后边缘滑动,以卡入卡扣。
  • 当一侧啮合时,可能会将另一侧推离基准线。推入时请检查两侧。
  • 一旦底壳的后角固定并与框架齐平,沿着底壳的中间向下按压以接合剩余的四个夹子。
  • 您会听到并感觉到每个夹子卡入到位。

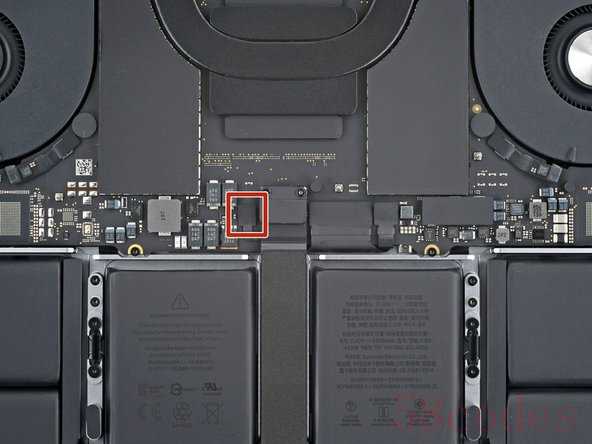

步骤 7 断开电池排线

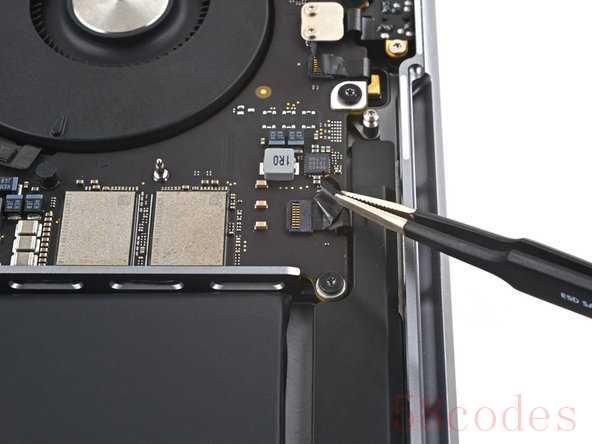

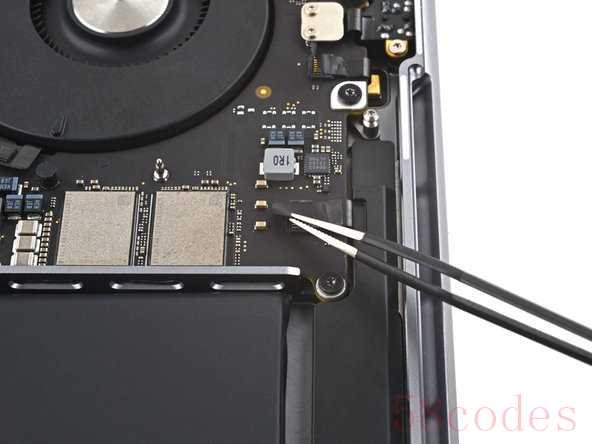

撕掉主板上覆盖电池板数据线连接器的所有胶带

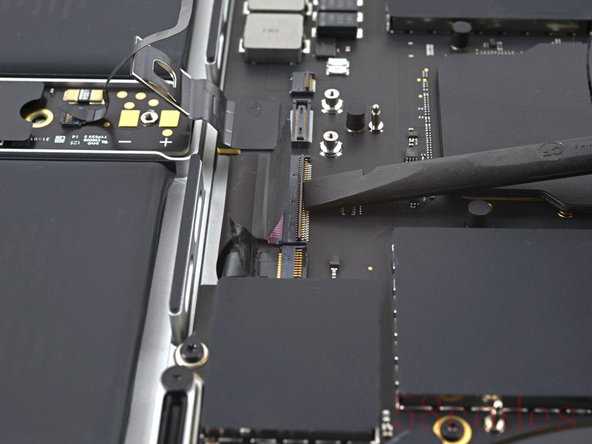

步骤 8

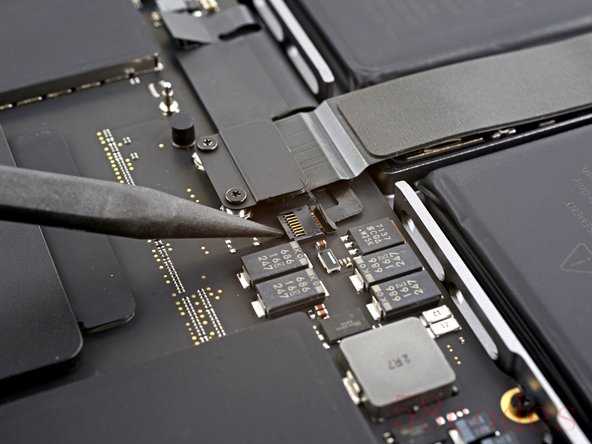

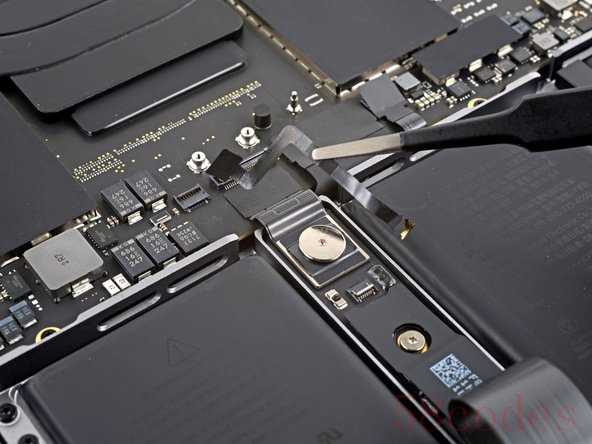

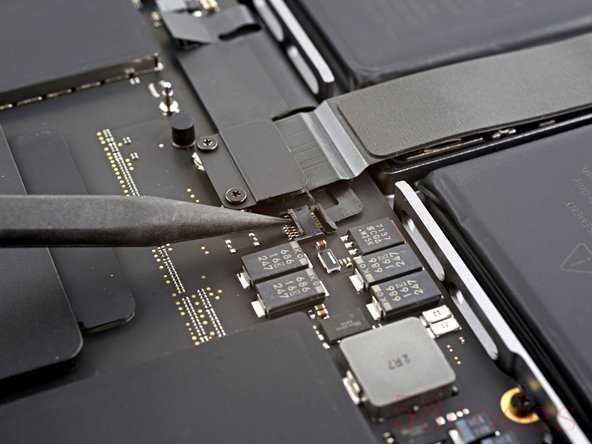

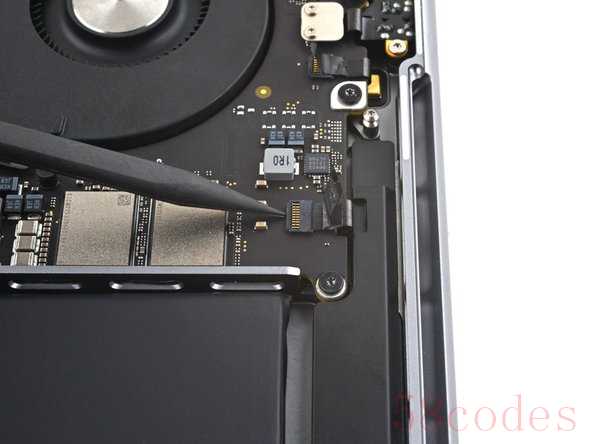

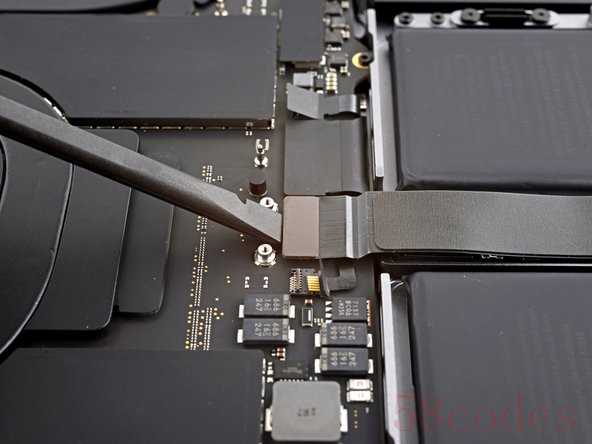

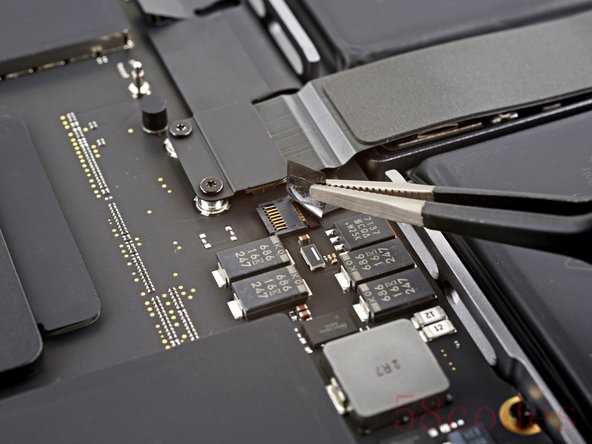

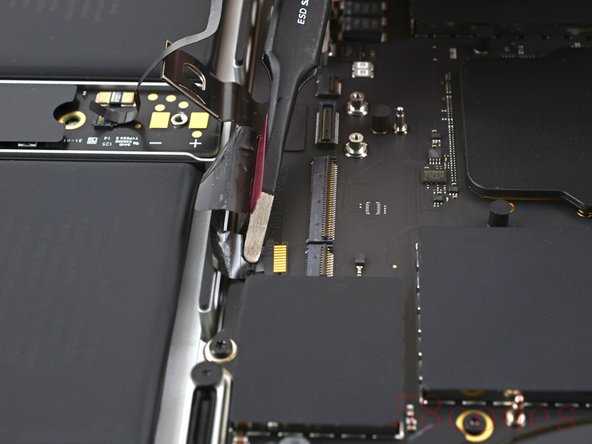

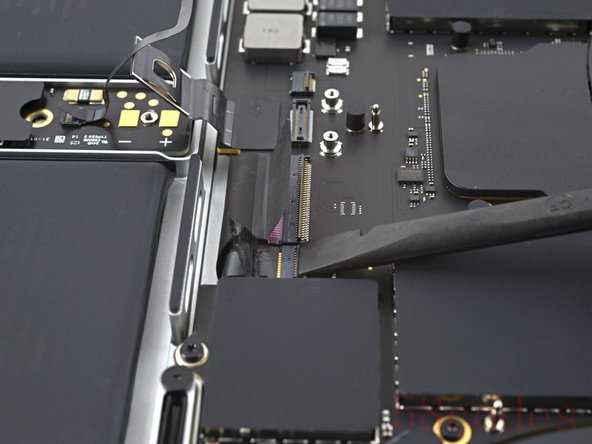

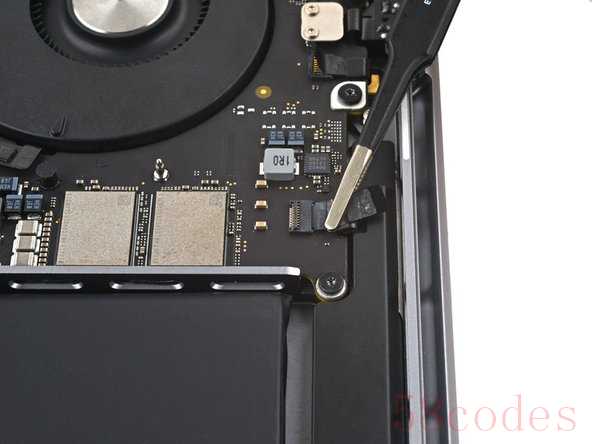

使用撬棒轻轻撬起电池板数据线ZIF连接器上的锁定盖。

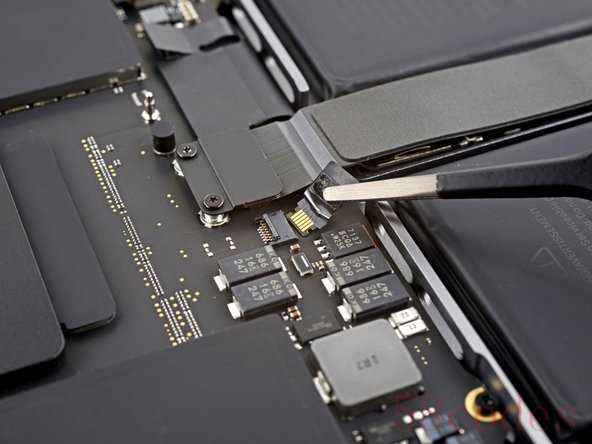

步骤 9

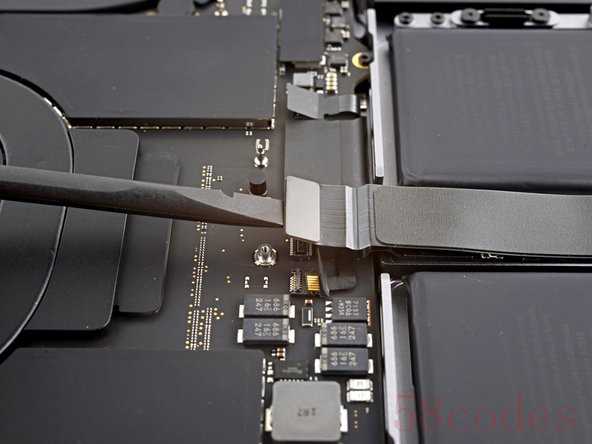

将电池板数据线从主板上的插座中滑出,断开连接。

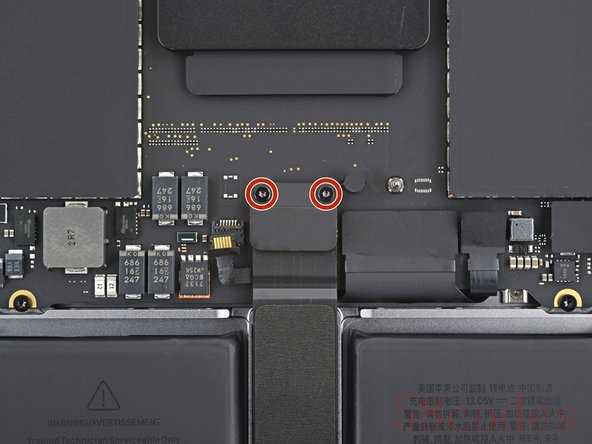

步骤 10 松开触控板排线支架

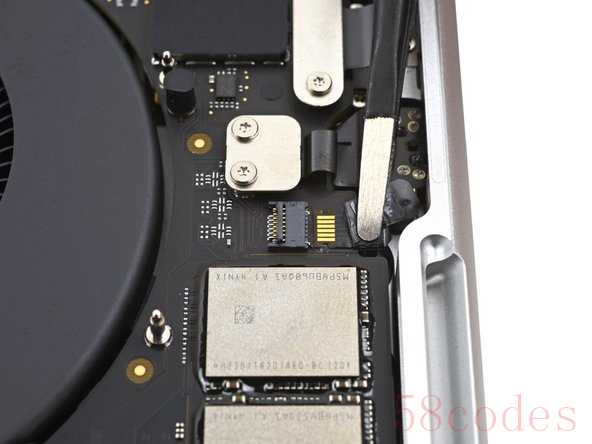

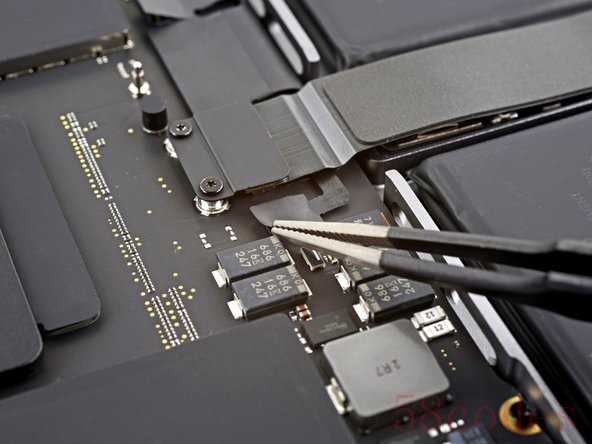

使用 T3 Torx 螺丝刀卸下将触控板电缆支架固定到主板上的两颗 2.1 毫米长的螺丝。

步骤 11 拆除触控板排线支架

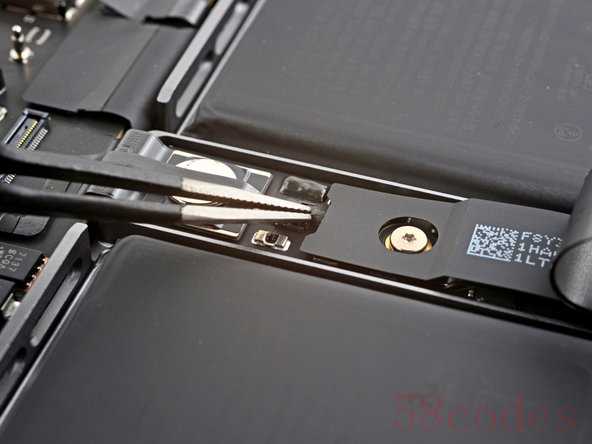

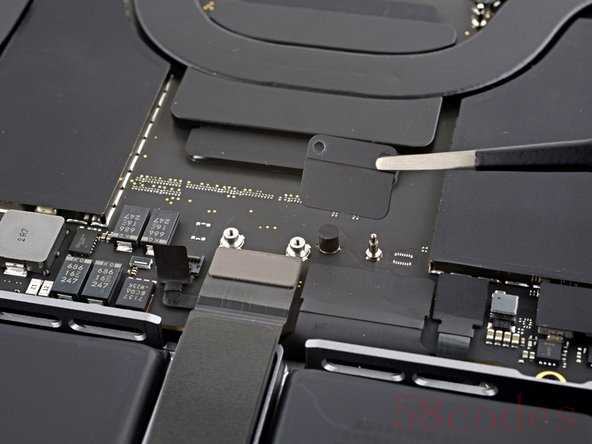

使用镊子或手指移除触控板电缆支架。

步骤 12 断开触控板排线

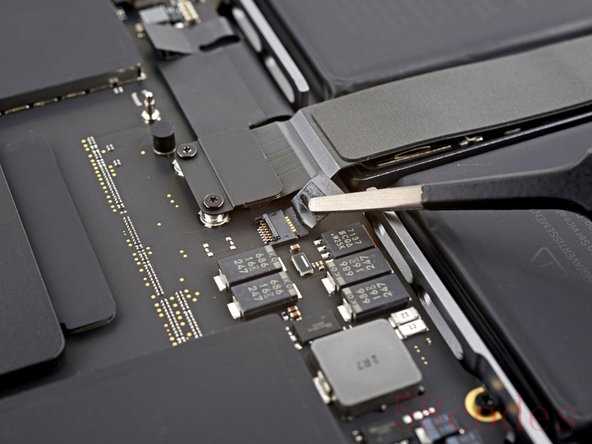

  • 使用撬棒的平端撬起并断开固定在主板上的触控板电缆的按压连接器。
  • 要重新连接此类按压式连接器,请小心地对齐并向下按压一侧,直至其卡入到位,然后重复操作另一侧。不要按压中间部分。如果连接器未对齐,针脚可能会弯曲,造成永久性损坏。

步骤 13 重新安装触控板排线

  • 触控板电缆轻轻地粘附在框架上。
  • 将触控板电缆从设备上剥离,确保分离粘合剂。

步骤 14 断开电池排线

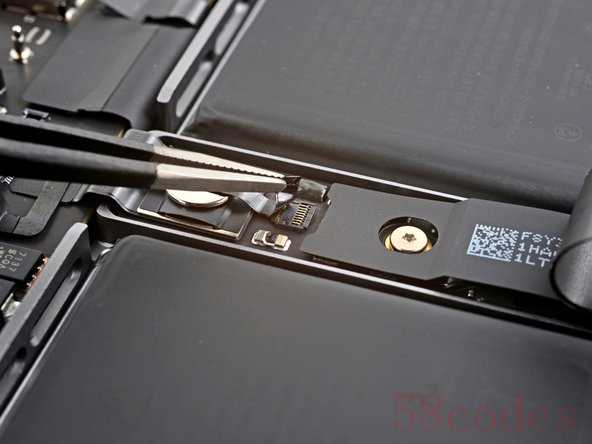

撕掉大号薄饼螺钉下方覆盖电池板数据线连接器的所有胶带。

步骤 15

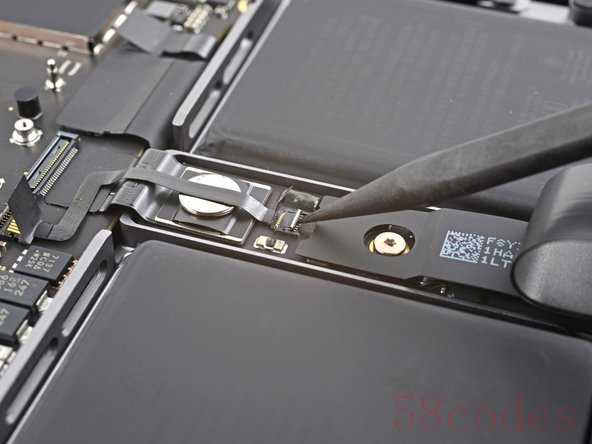

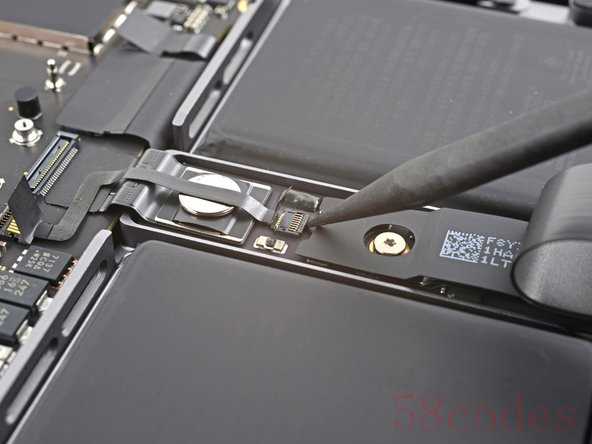

使用撬棒轻轻撬起电池板数据线 ZIF 连接器上的锁定盖。

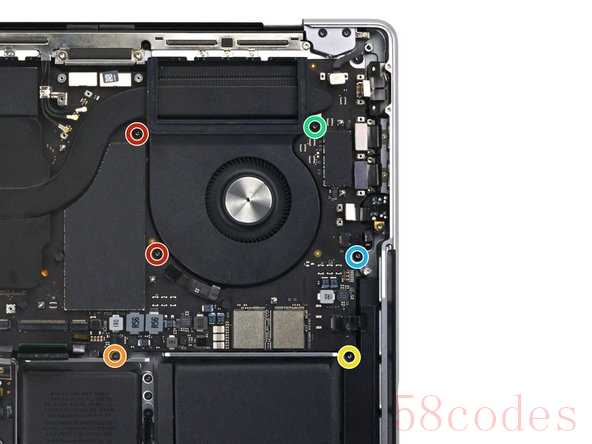

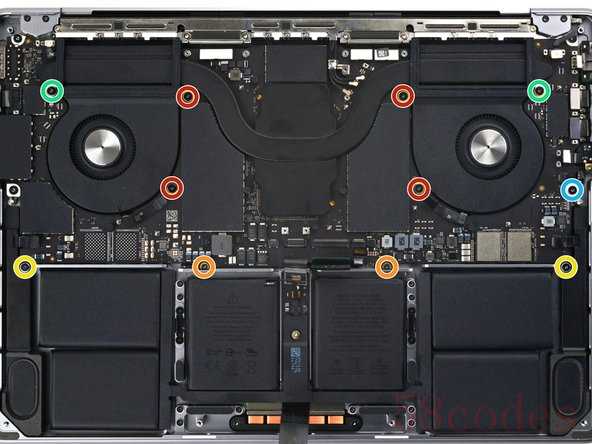

步骤 16

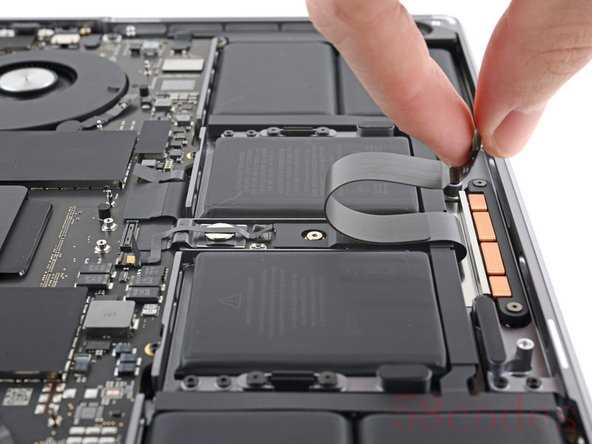

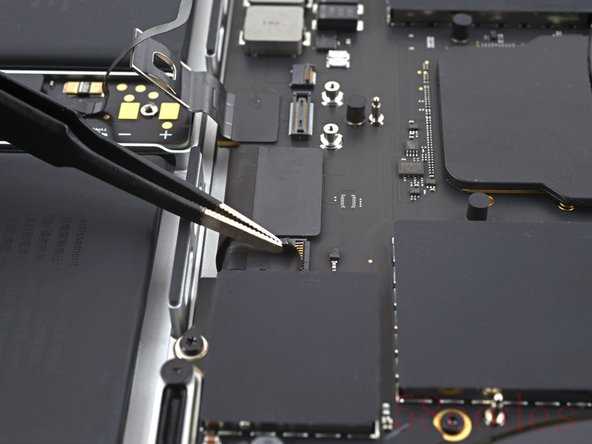

将电池板数据线从电池板上的插座中滑出,断开电池板数据线。

步骤 17 移除数据排线

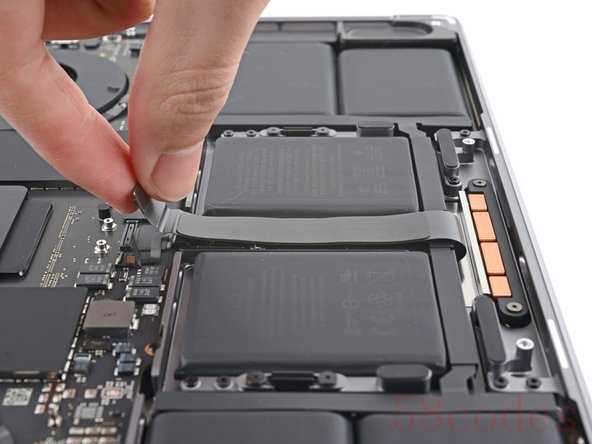

  • 电池板数据线轻轻粘附在设备上。

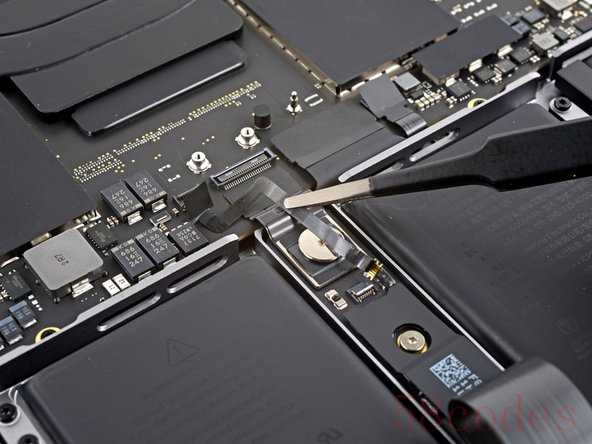

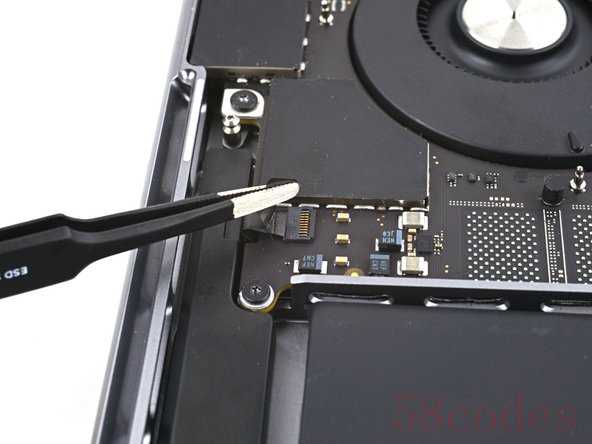

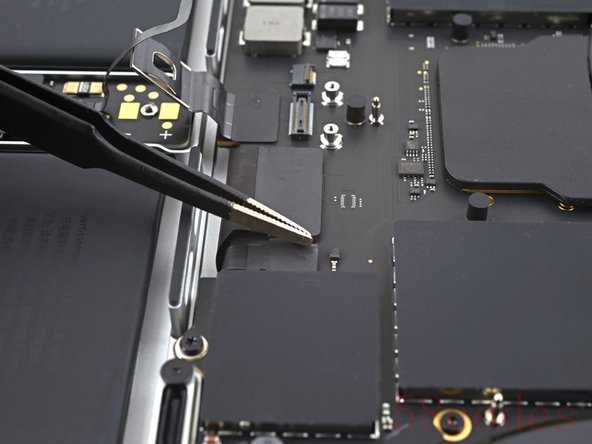

  • 将钝嘴镊子滑入有粘合剂的区域下方,将电缆与设备分离。
  • 移除电池板数据线。

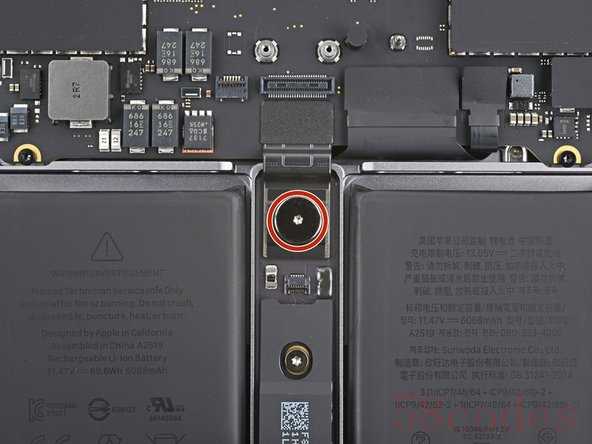

步骤 18松开电池连接器

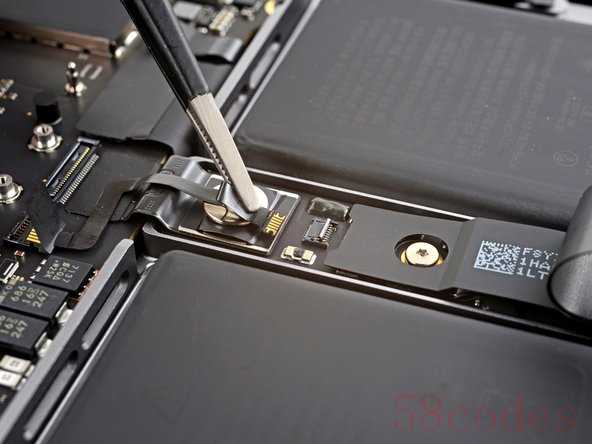

使用 T5 Torx 螺丝刀卸下固定电池电源连接器的 3.8 毫米宽头螺丝。

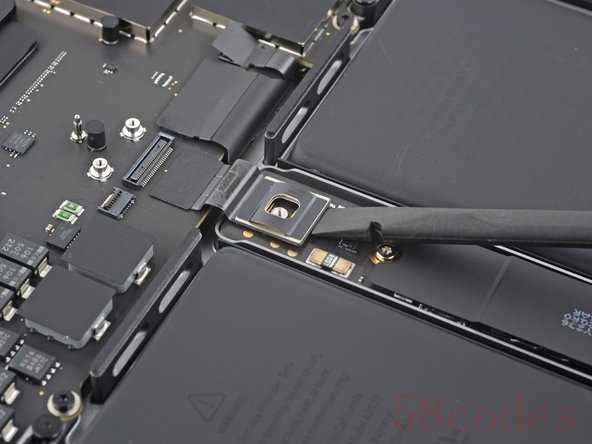

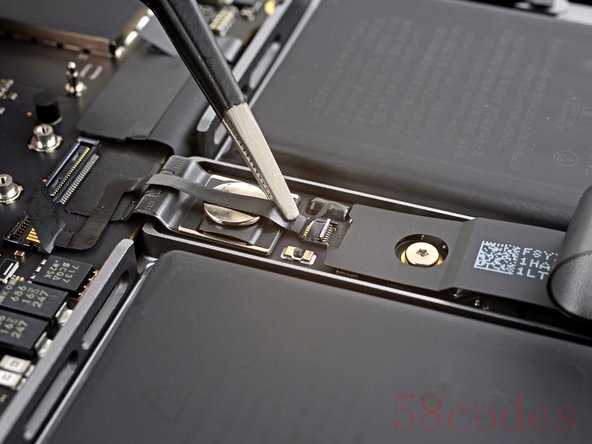

步骤 19 断开电池连接器

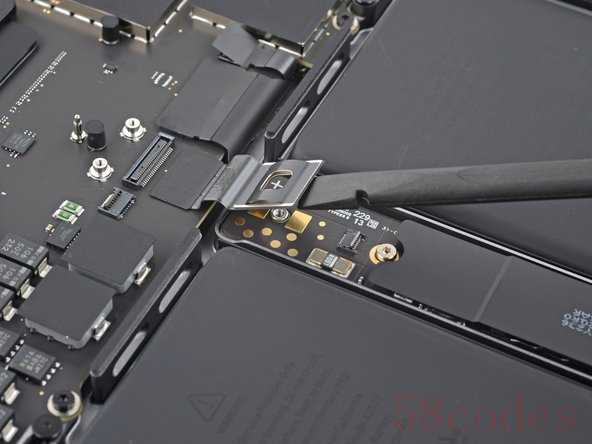

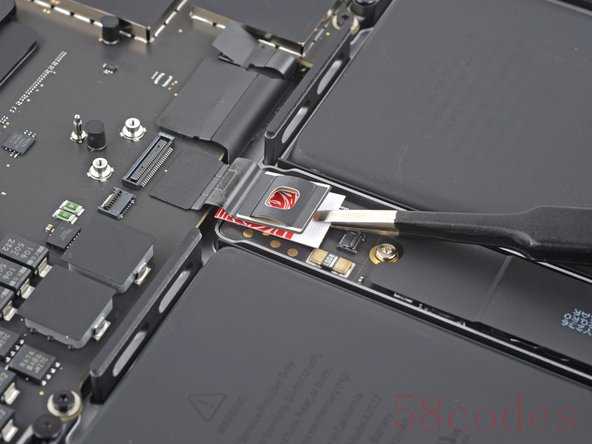

  • 使用撬棒的平端将电池连接器从电池板上提起,断开电池。
  • 将连接器抬高到足够高的高度,以免在维修过程中意外接触,但不要超过 45 度,以免损坏其铰链。
  • 为了增加安全性,请在连接器和电路板之间放置一个屏障,例如一张扑克牌。

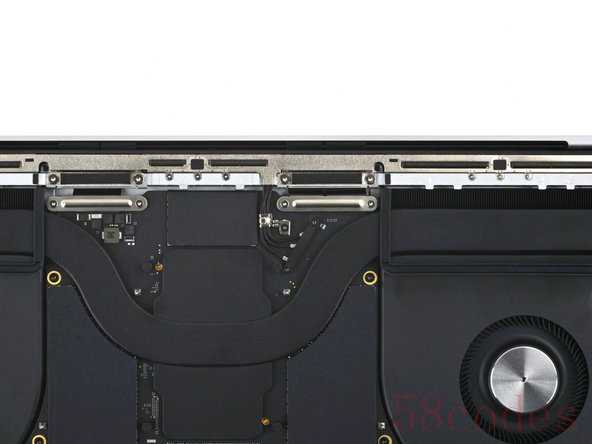

步骤 20 松开天线模块连接器支架

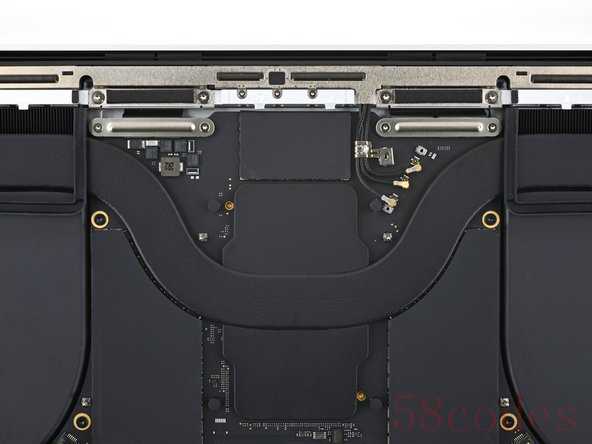

使用 T3 Torx 螺丝刀卸下将天线板支架和同轴电缆盖固定到框架上的三颗 2.1 毫米螺丝。

步骤 21

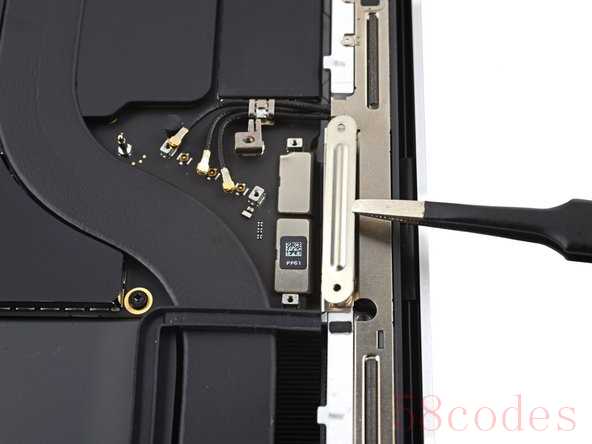

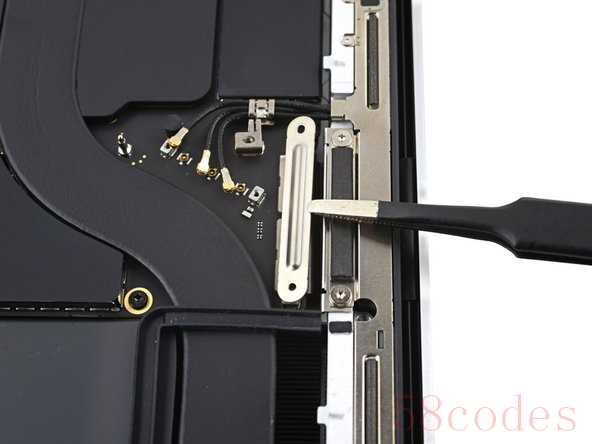

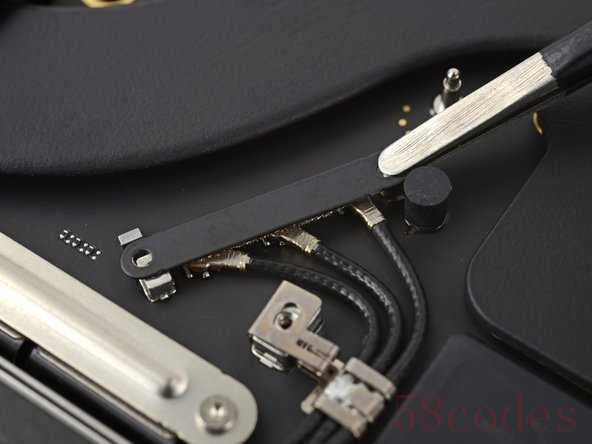

使用镊子或手指移除天线杆同轴电缆顶部的盖子。

步骤 22 断开天线模块连接

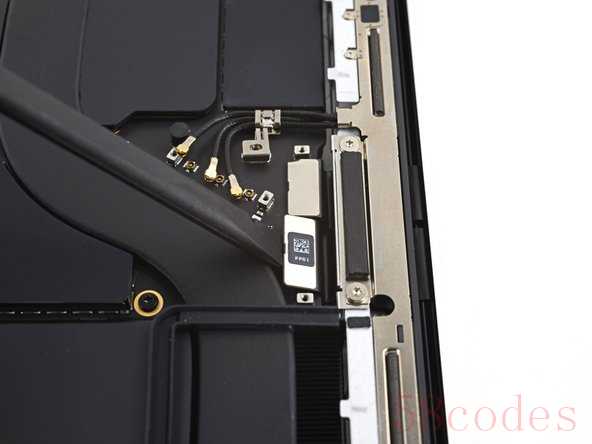

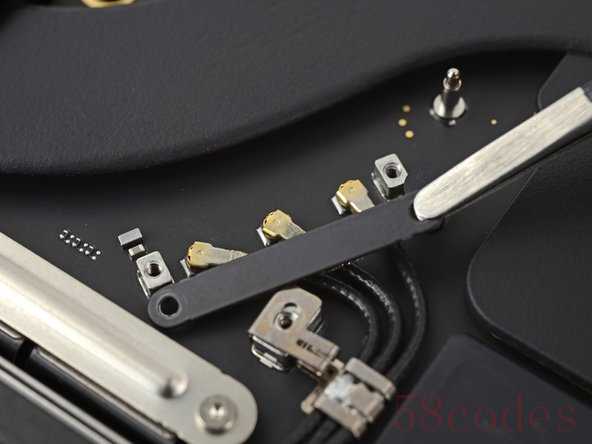

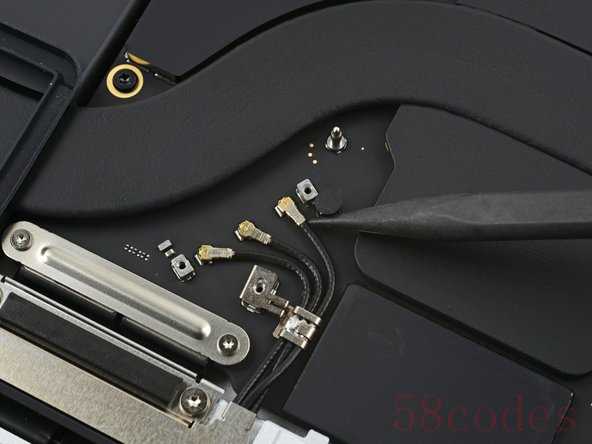

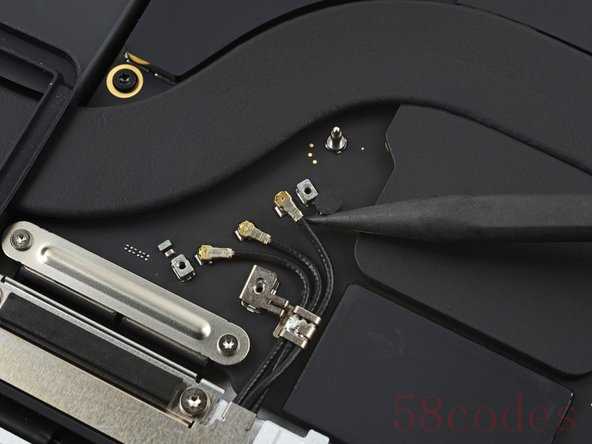

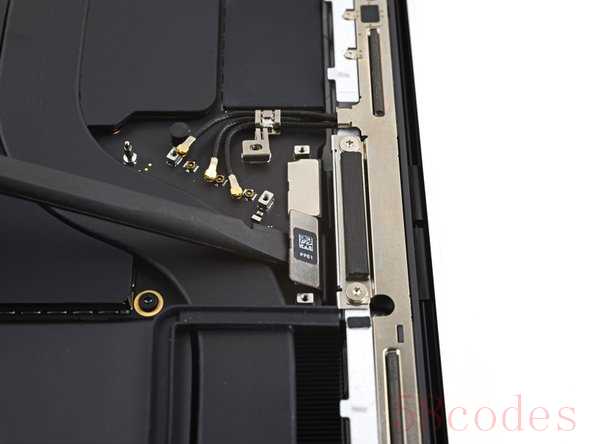

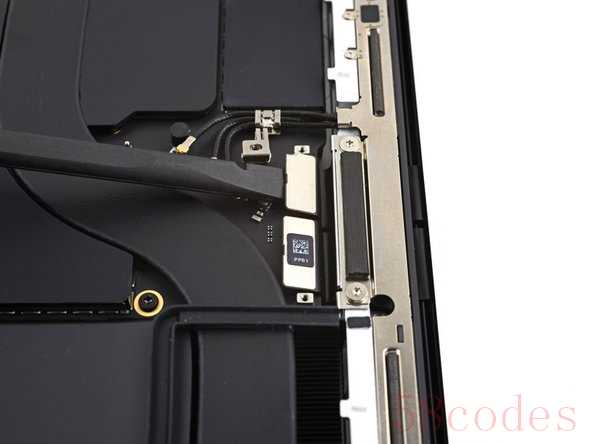

  • 使用撬棒的尖端撬起并断开天线条的同轴电缆。
  • 对另外两根电缆重复此操作。

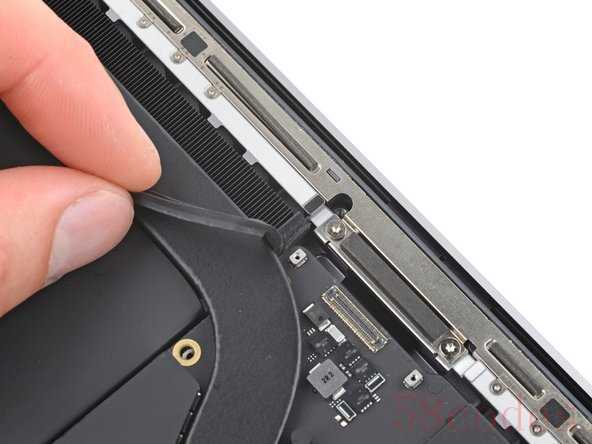

  • 在重新组装过程中,这些连接器的连接可能比较棘手。将每个连接器固定在其插座上,然后用撬棒的平端向下按。连接器应该会卡入到位。

步骤 23 解开屏幕电缆盖

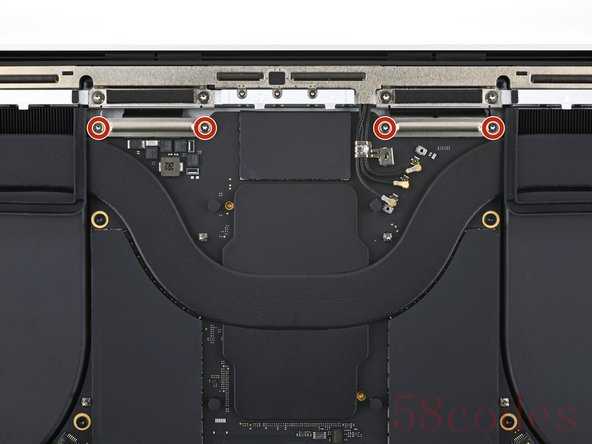

使用 T3 Torx 螺丝刀卸下固定屏幕电缆盖的四颗 2.1 毫米螺丝。

步骤 24移除屏幕电缆盖

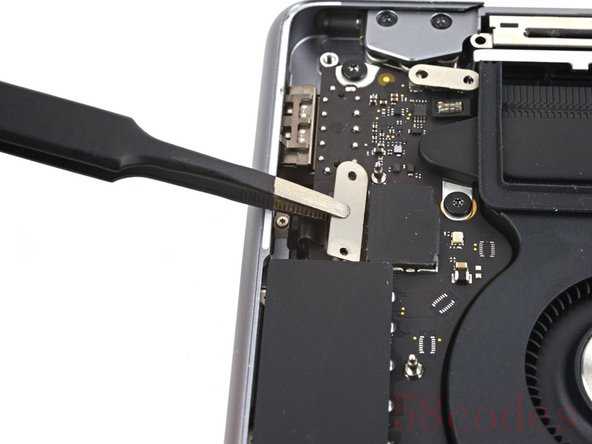

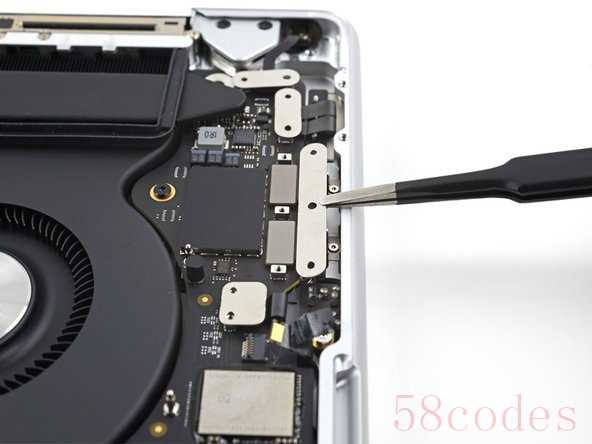

使用镊子或手指从主板上取下两个屏幕电缆盖。

步骤 25 断开屏幕电缆

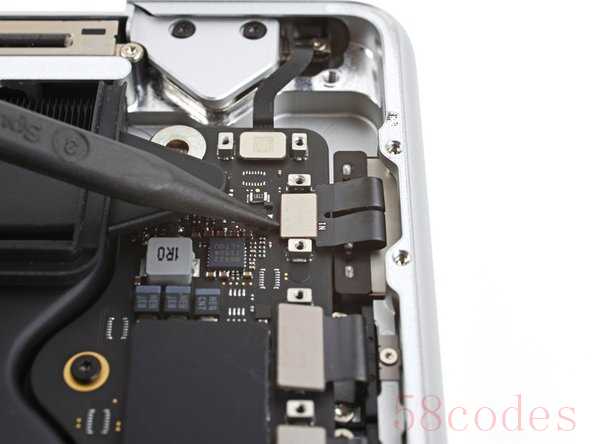

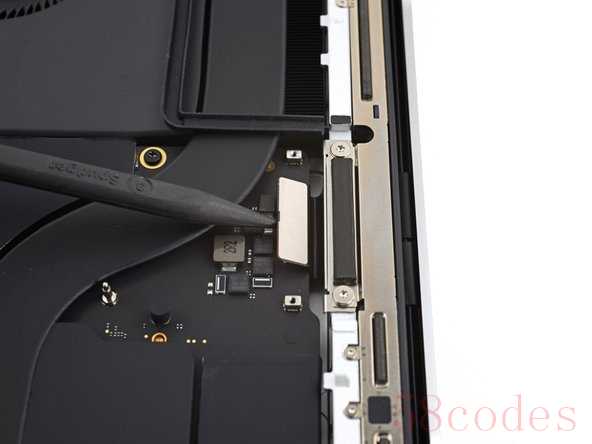

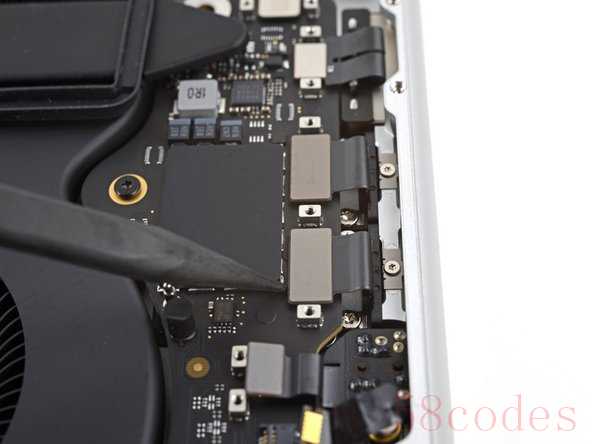

使用撬棒的平端撬起并断开固定在主板上的最右侧屏幕电缆压接连接器。

步骤 26

  • 对主板左上方剩余的按压连接器重复之前的断开过程。
  • 请勿撬动按压连接器附近的表面安装组件。

步骤 27

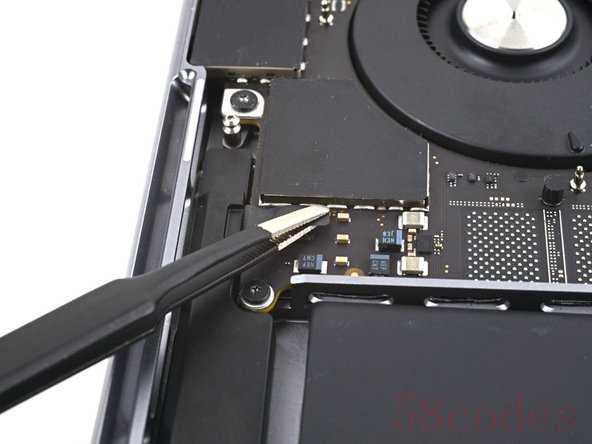

撕掉覆盖麦克风电缆连接器的所有胶带。

步骤 28

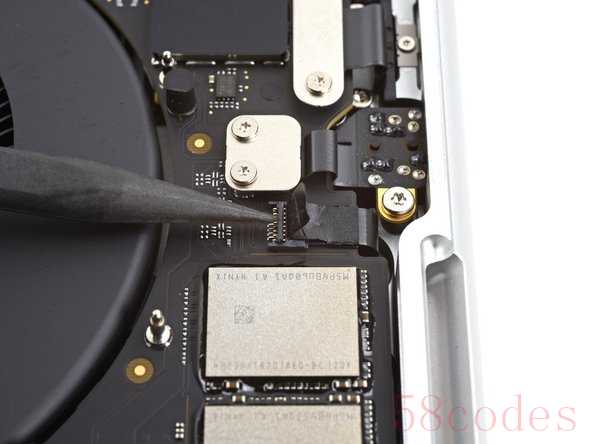

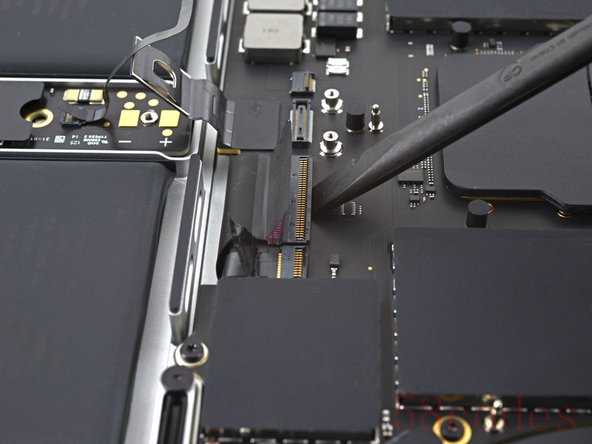

使用撬棒轻轻撬起麦克风电缆 ZIF 连接器上的锁定盖。

步骤 29

步骤 30松开右侧电缆盖

使用 T3 Torx 螺丝刀卸下将右侧电缆盖固定到框架上的九颗 2.1 毫米螺丝:

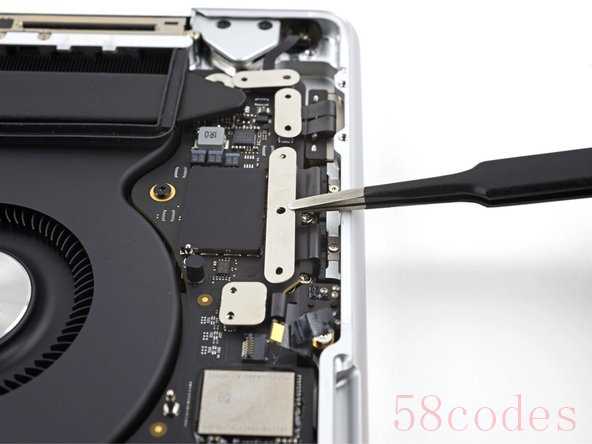

步骤 31 移除右侧电缆盖

使用镊子或手指取下五个右侧电缆盖。

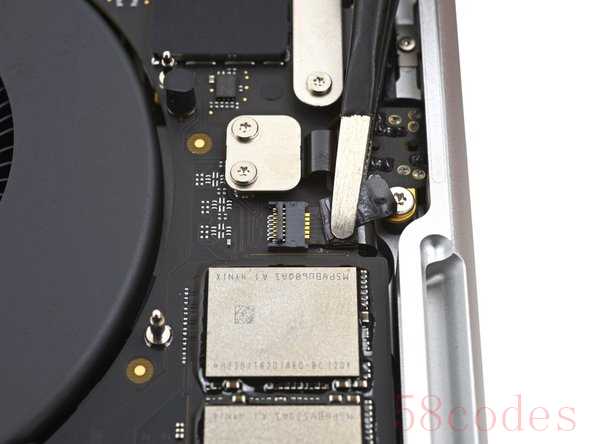

步骤 32

撕掉覆盖右扬声器电缆的所有胶带。

步骤 33

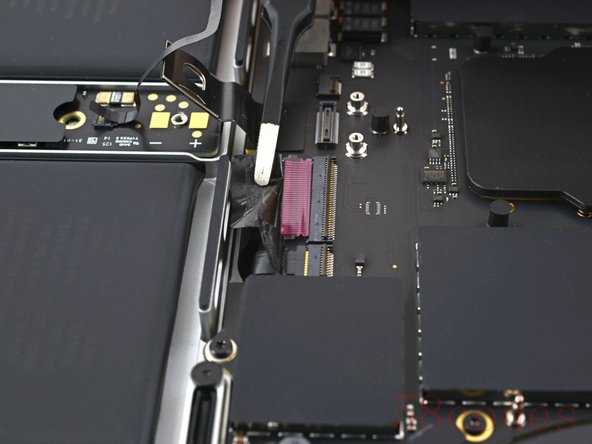

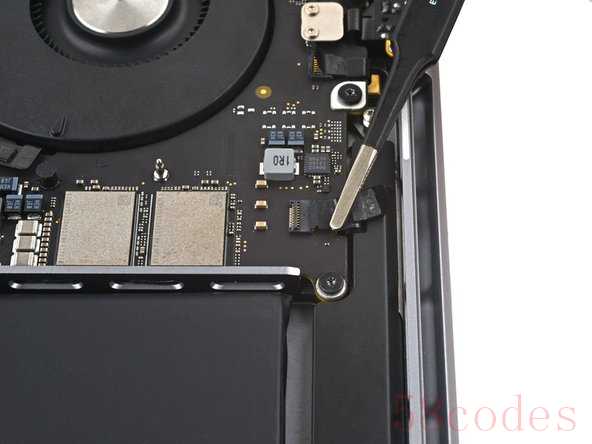

使用撬棒轻轻撬起右扬声器电缆的 ZIF 连接器上的锁定盖。

步骤 34

将右扬声器电缆从主板上的插座中滑出,断开连接。

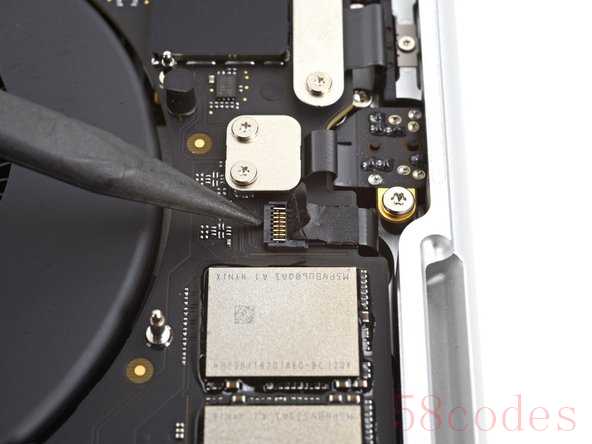

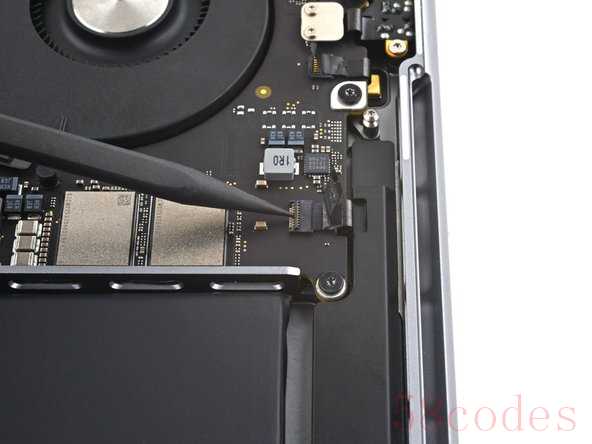

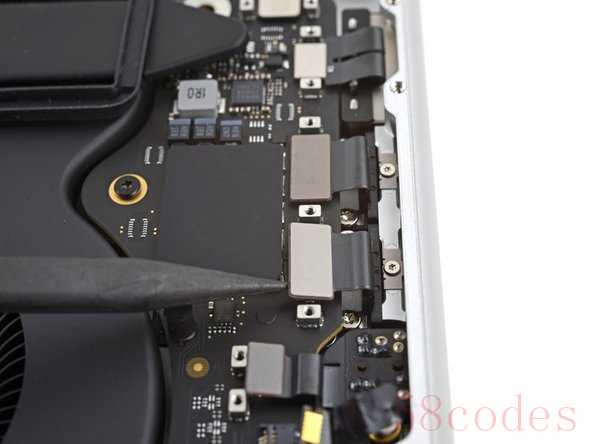

步骤 35 断开耳机插孔排线

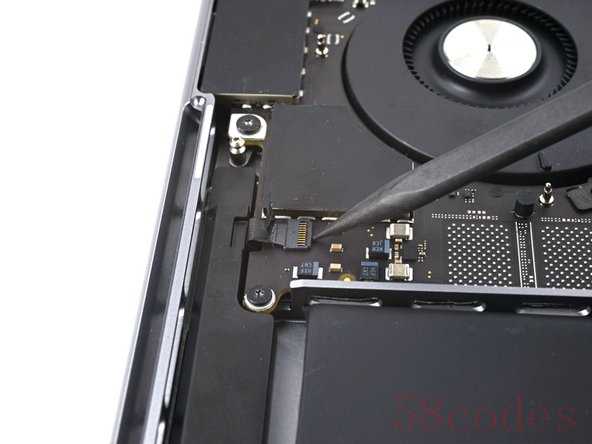

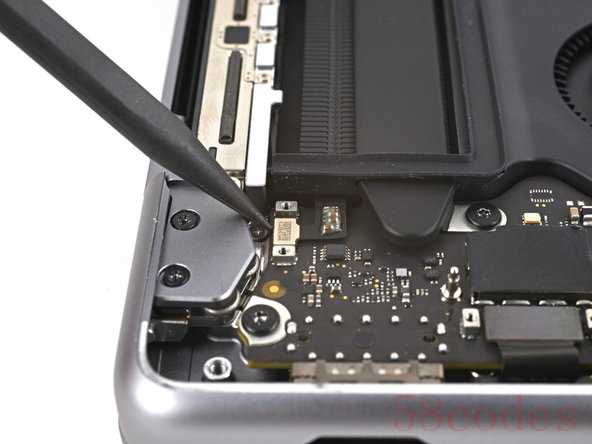

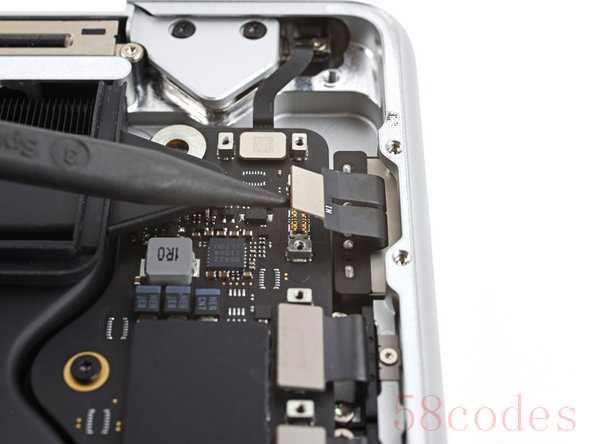

使用撬棒撬起并断开耳机插孔的按压连接器。

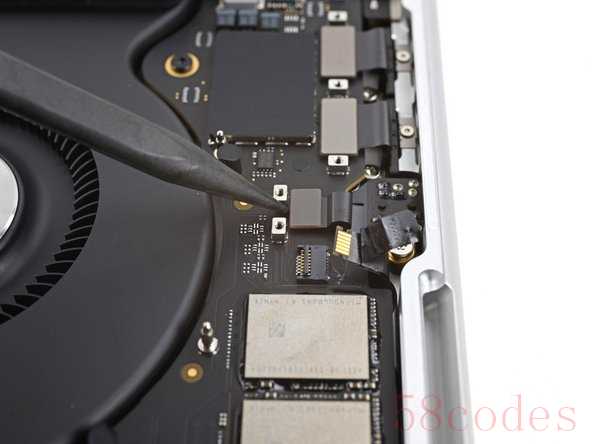

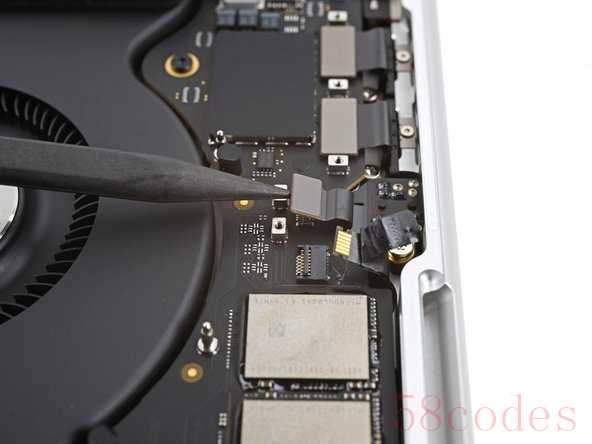

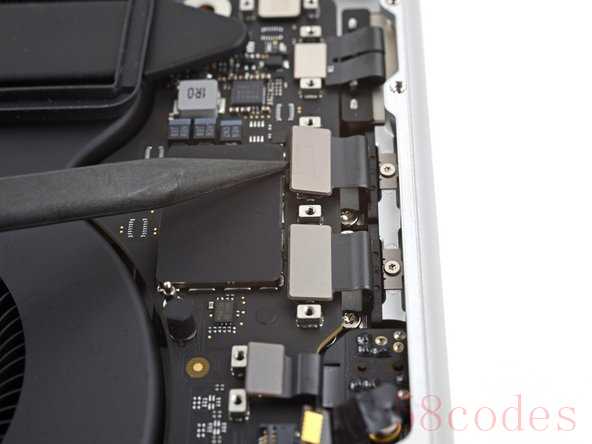

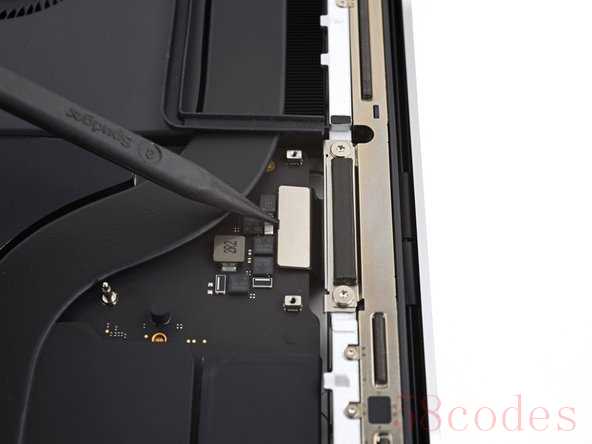

步骤 36断开右侧 USB-C 端口

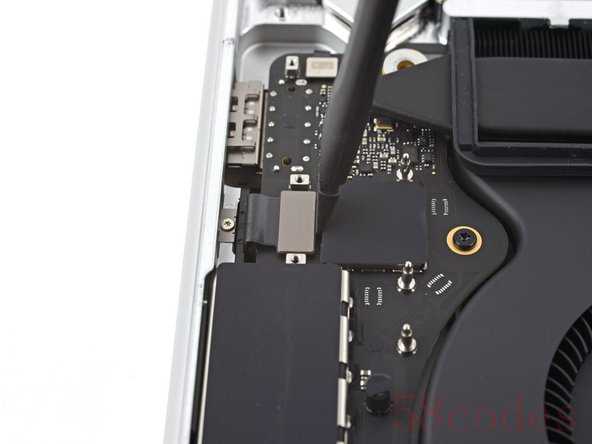

使用撬棒撬起并断开右侧 USB-C 端口的按压连接器。

步骤 37 断开MagSafe电源接口

使用撬棒撬起并断开 MagSafe 端口的按压连接器。

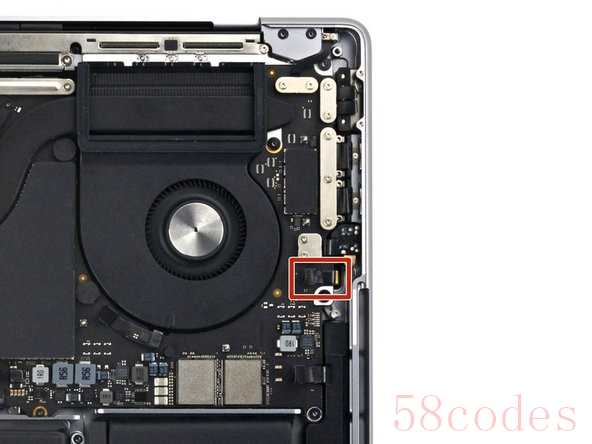

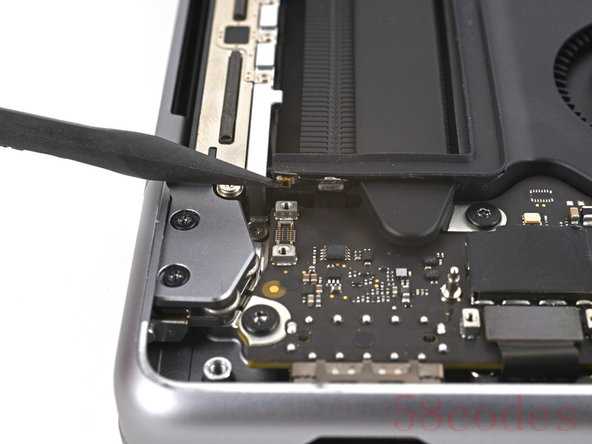

步骤 38 断开盖子角度传感器电缆

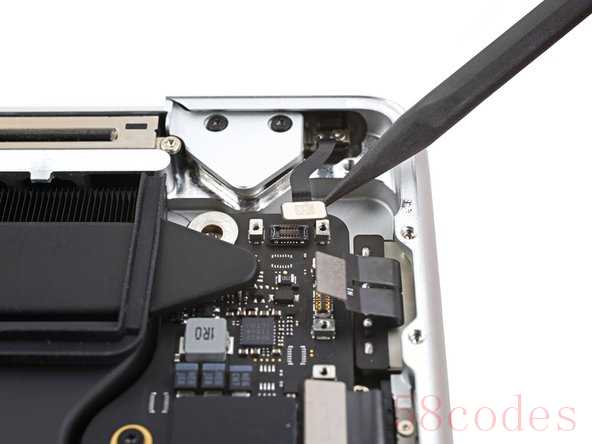

使用撬棒撬起并断开盖子角度传感器的按压连接器。

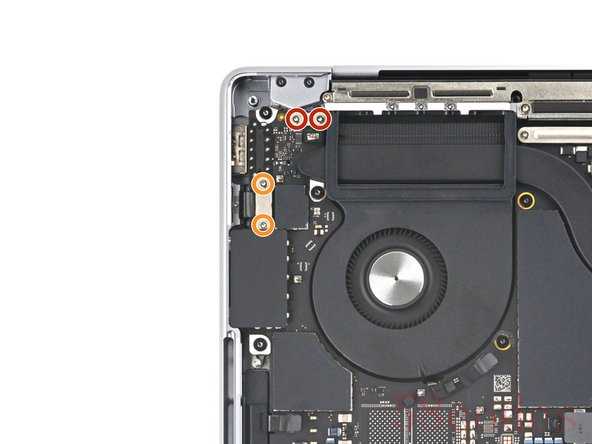

步骤 39 解开左侧电缆盖

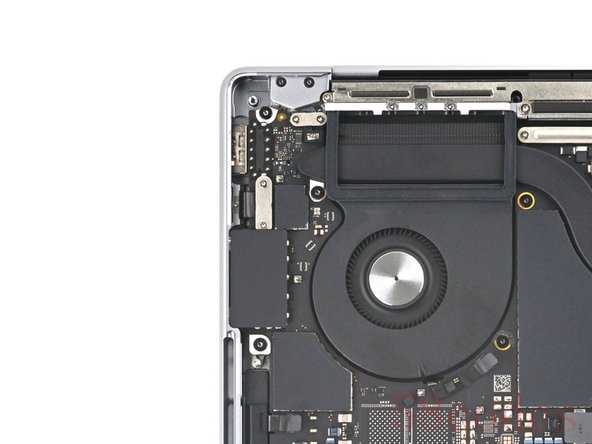

  • 使用 T3 Torx 螺丝刀卸下将左电缆盖固定到框架上的四颗螺丝:
  • 两颗 2 毫米螺丝
  • 两颗 2.1 毫米螺丝

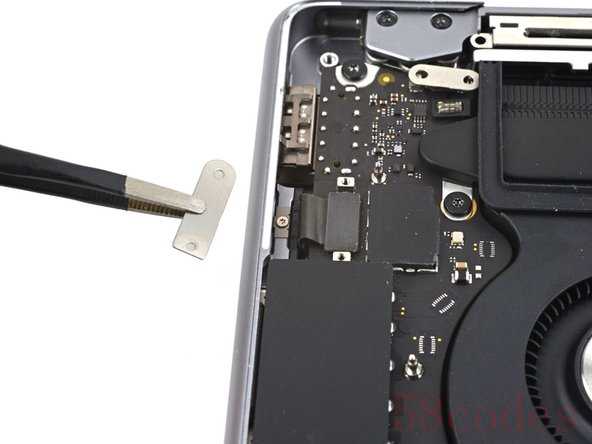

步骤 40 移除左侧电缆盖

使用镊子或手指取下两个左侧电缆盖。

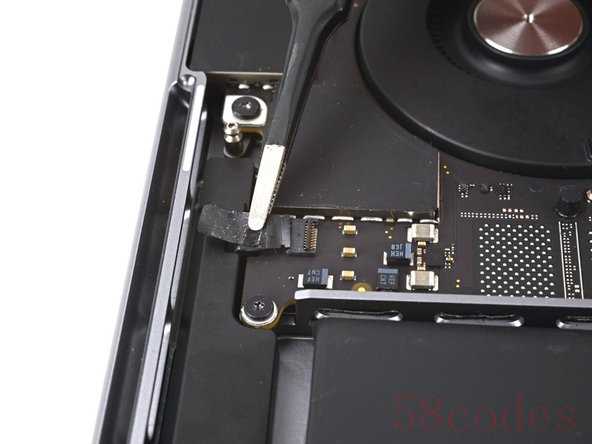

步骤 41 断开左侧扬声器连接

撕掉覆盖左扬声器电缆的所有胶带。

步骤 42

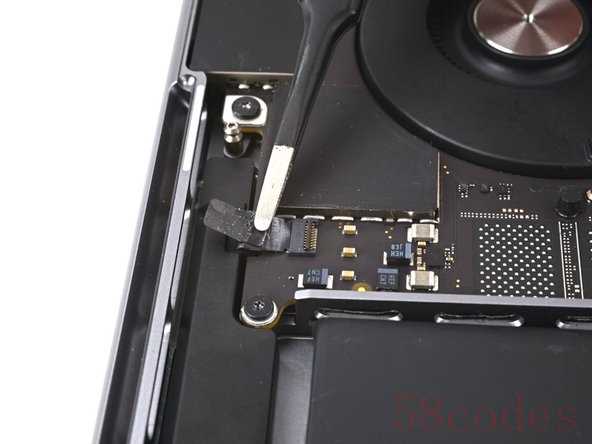

使用撬棒轻轻撬起左扬声器电缆的 ZIF 连接器上的锁定盖。

步骤 43

将左扬声器电缆从主板上的插座中滑出,断开连接。

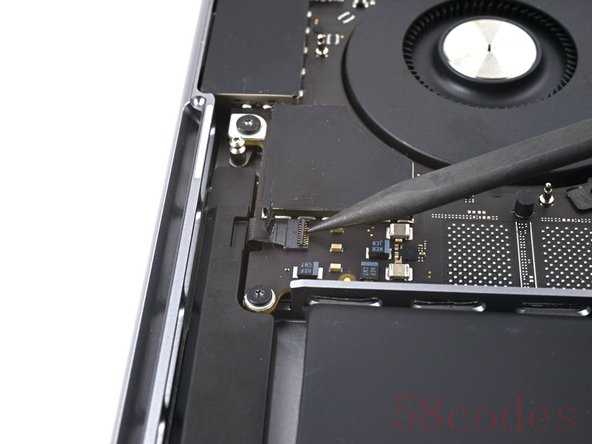

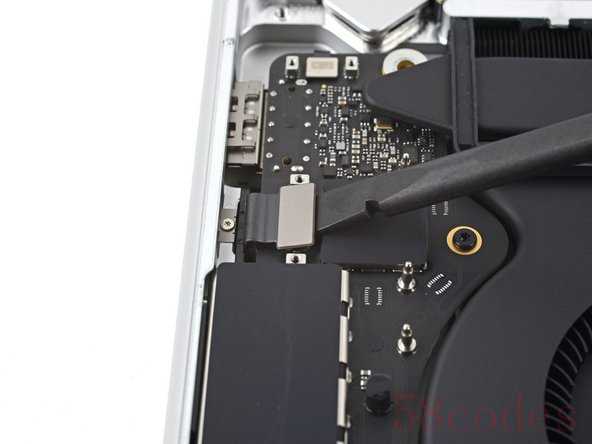

步骤 44 断开左侧USB-C接口

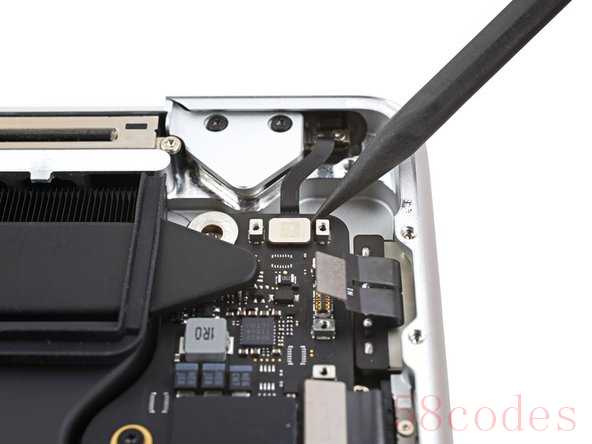

步骤 45 断开Touch ID传感器连接

  • 使用撬棒撬起并断开设备左上角附近的 Touch ID 传感器按压连接器。
  • Touch ID 传感器线缆通过粘合剂粘在框架上。如果断开按压连接器时粘合剂没有分离,请在线缆下方插入一个撬片来将其分离。

步骤 46 断开键盘排线

撕掉覆盖键盘和键盘背光电缆连接器的所有胶带。

步骤 47

使用撬棒轻轻撬起键盘电缆 ZIF 连接器上的锁定盖。

步骤 48

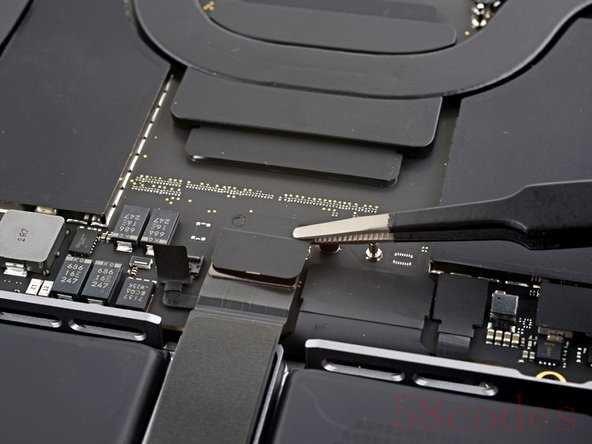

将键盘和键盘背光电缆从主板上的插座中滑出,断开它们。

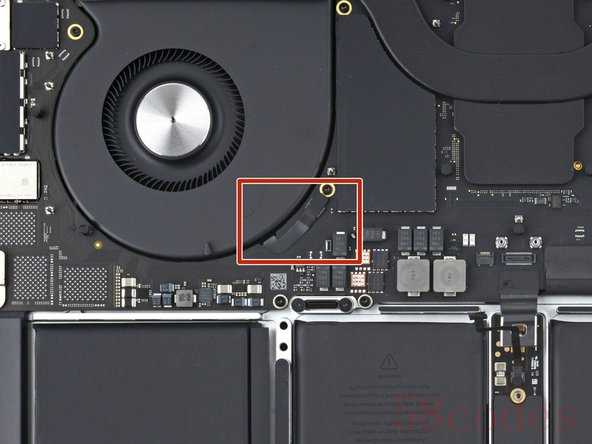

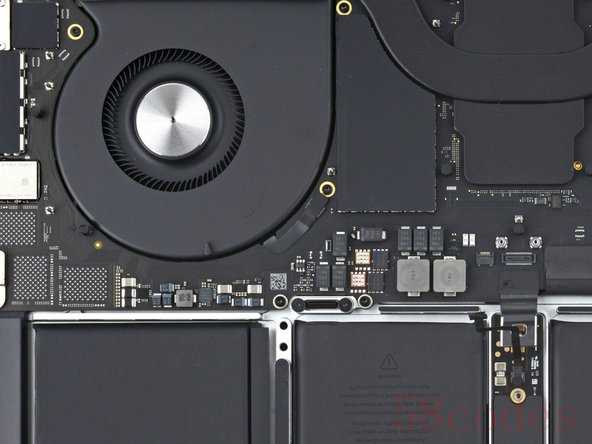

步骤 49 断开风扇电源/排线

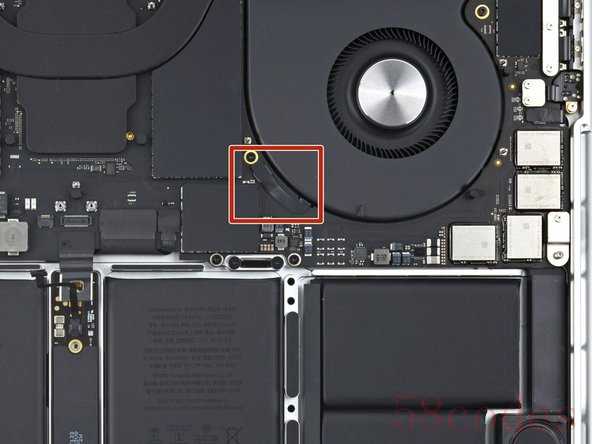

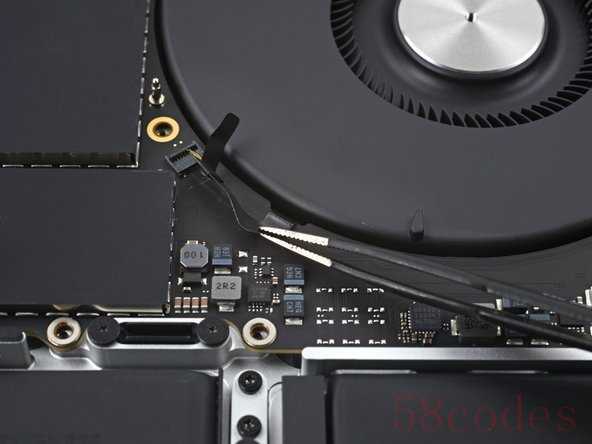

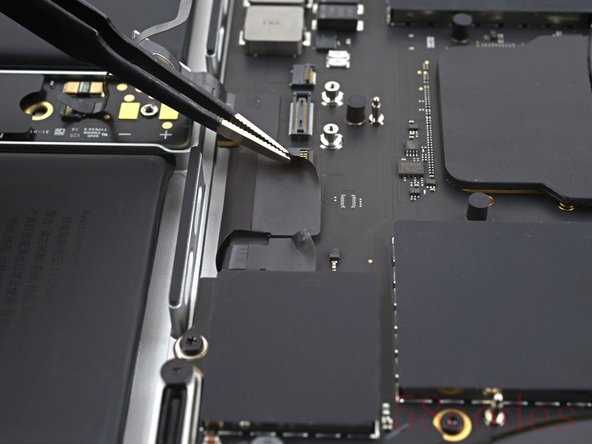

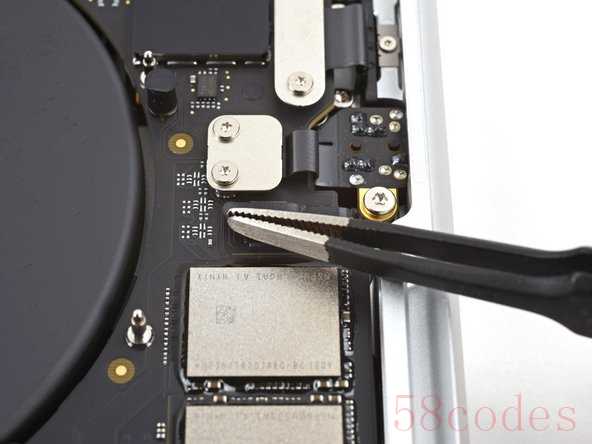

撕掉覆盖右风扇电缆连接器的所有胶带。

步骤 50

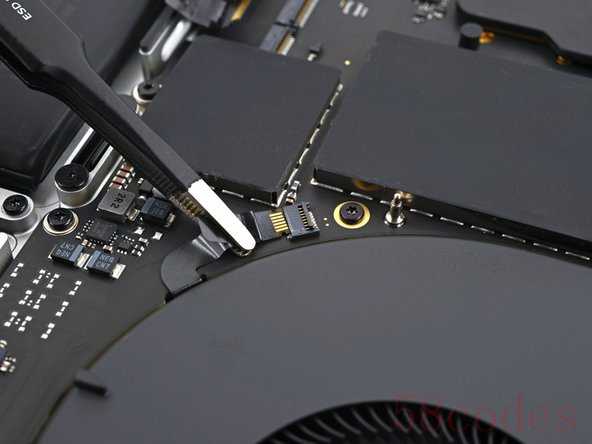

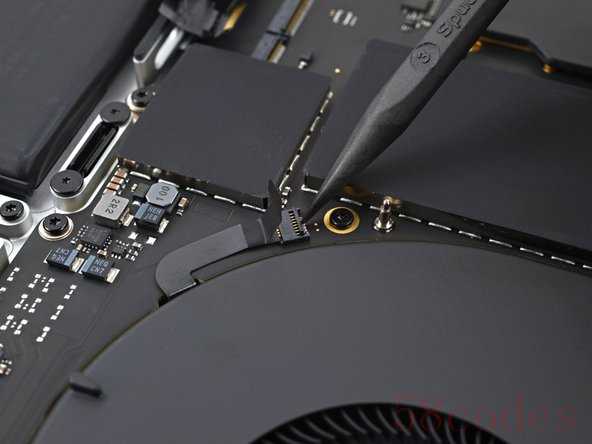

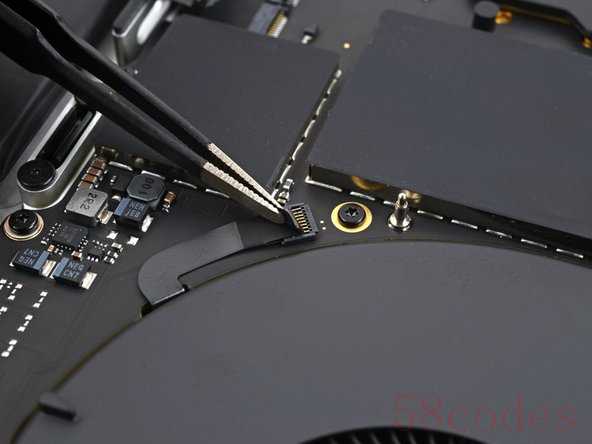

使用撬棒轻轻撬起右风扇电缆 ZIF 连接器上的锁定盖。

步骤 51

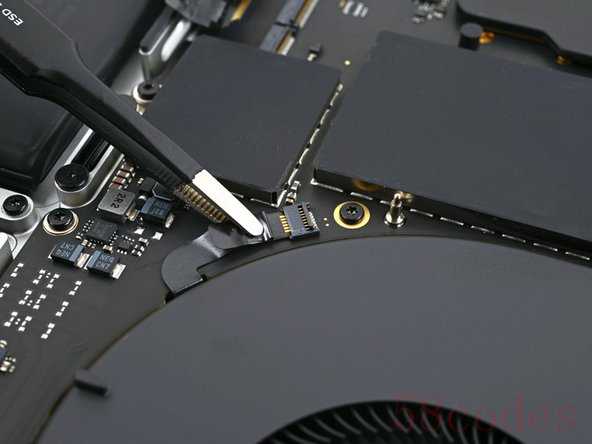

将右风扇电缆从主板上的插座中滑出,断开连接。

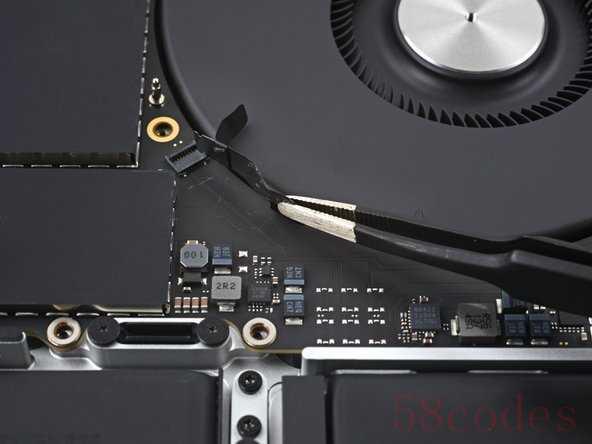

步骤 52 重新定位右侧风扇排线

  • 右风扇电缆轻轻地粘附近主板上。

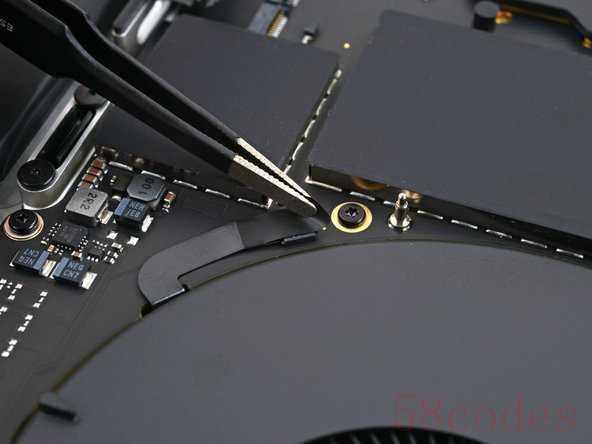

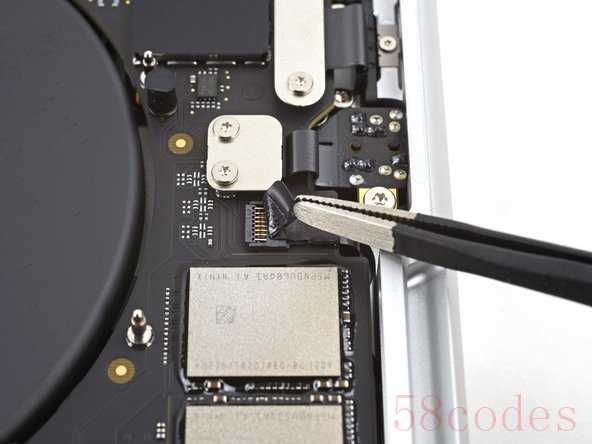

  • 用镊子将风扇电缆从主板上拉开,以分离粘合剂。
  • 风扇电缆非常脆弱,容易撕裂;使用工具弯曲时要小心。

步骤 53

对左风扇重复之前的断开和重新定位程序。

步骤 54

从主板上取下四个黑色螺丝盖。

步骤 55 松开主板固定装置

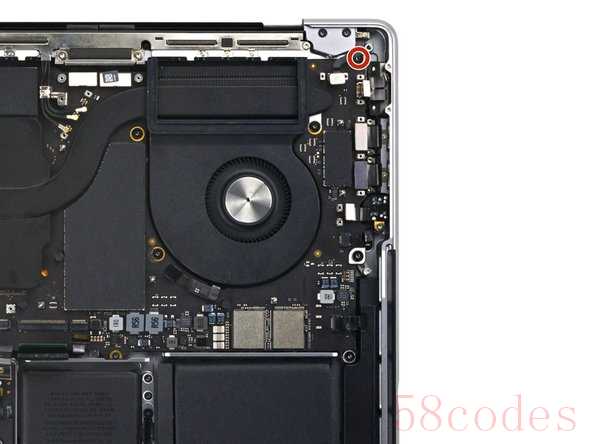

  • 使用 T5 Torx 螺丝刀卸下固定主板的 11 颗螺丝:
  • 四个 3.6 毫米螺丝
  • 两颗 4.5 毫米螺丝
  • 两颗 5.2 毫米螺丝
  • 两颗 3.8 毫米螺丝
  • 一颗 3.9 毫米螺丝

步骤 56

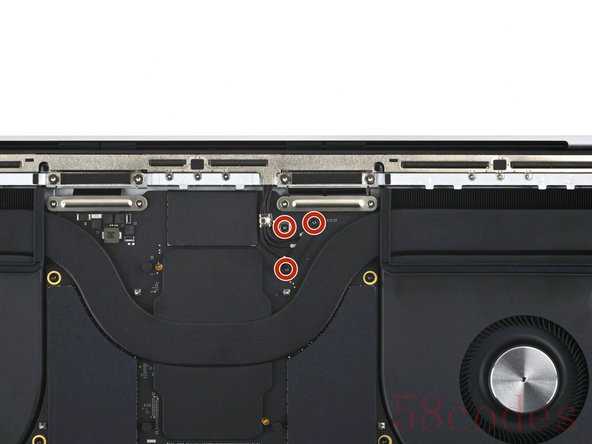

  • 使用 T6 Torx 螺丝刀卸下固定主板的三个螺丝:
  • 两颗 4.7 毫米螺丝
  • 一颗 5.7 毫米螺丝

步骤 57 松开主板卡扣

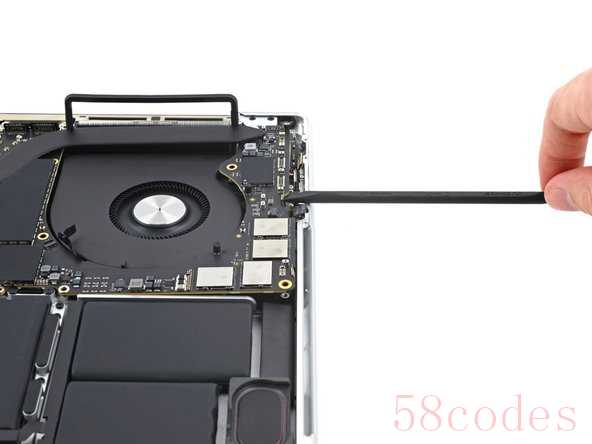

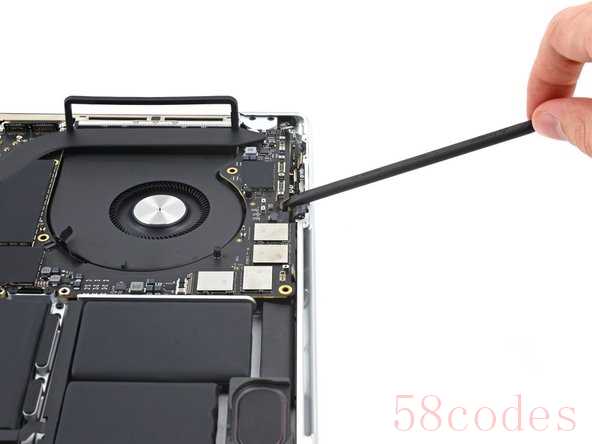

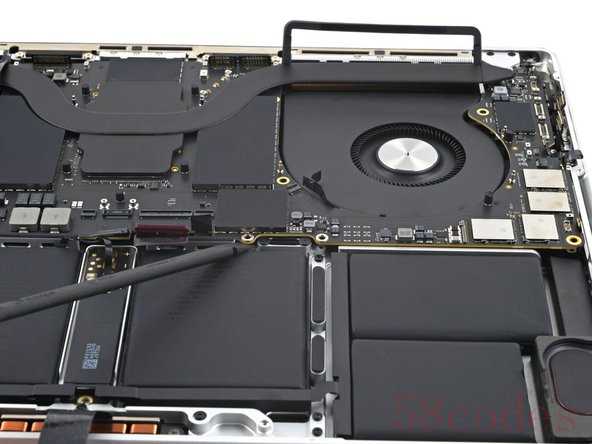

  • 将撬棒插入主板右侧和框架之间。
  • 用撬棒撬起,将主板从夹子上取下。

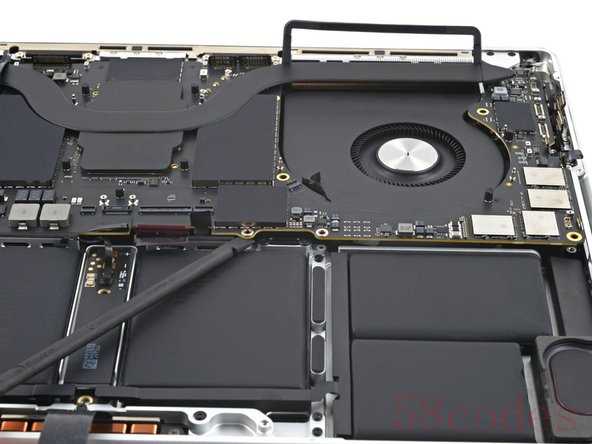

步骤 58

  • 将撬棒插入主板底部和框架之间。
  • 用撬棒撬起,将主板从夹子上取下。

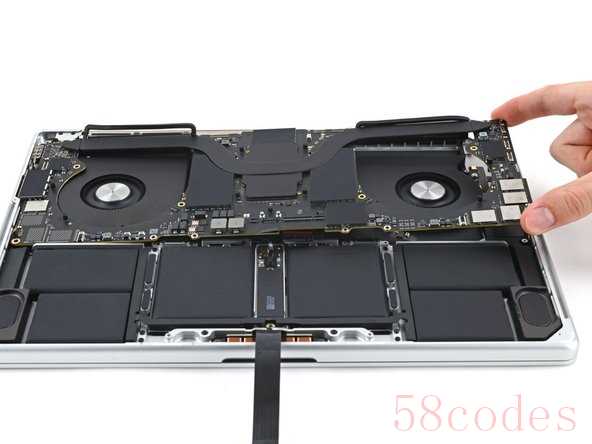

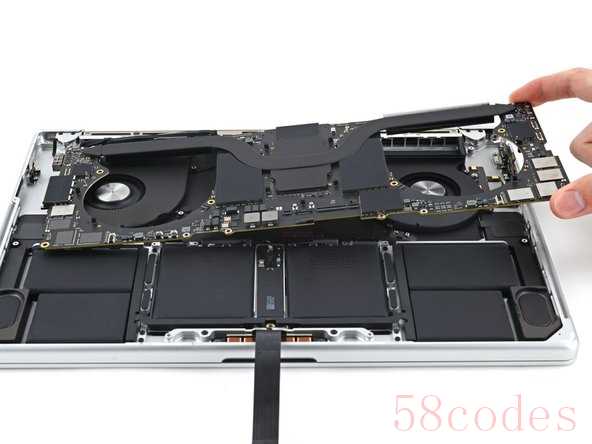

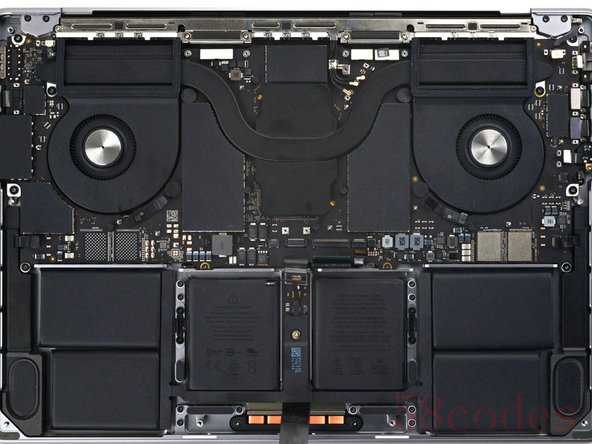

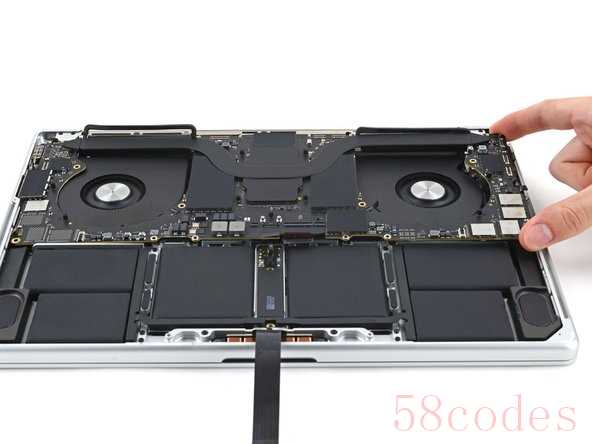

步骤 59 取出主板

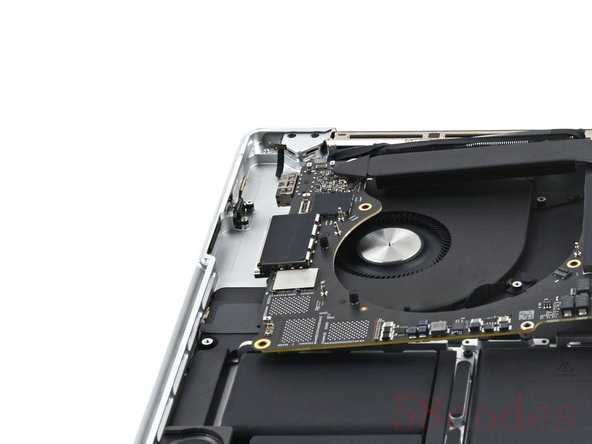

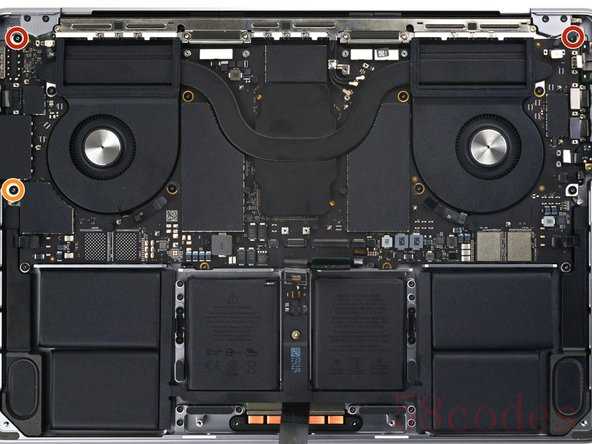

  • 轻轻地从右侧抬起主板,将其从定位销中释放出来。
  • 如果感觉不出,请检查所有电缆是否已断开。
  • 将主板从设备左侧拉出,以将HDMI 和 SDXC 端口与框架中的插槽分开。
  • 移除主板。


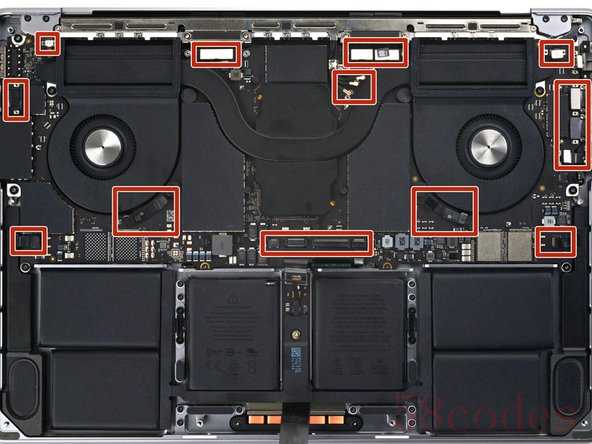

步骤 60 重新组装

  • 重新组装时,请执行以下操作:
  • 在将其固定回框架之前,请确保所有 18 个连接器都在主板上方。
  • 如果您在定位连接器时遇到困难,请使用胶带将其固定住。
  • 将橡胶垫片移开,以便散热片可以落入其凹槽中。
  • 重新安装主板时,先插入左侧以重新定位HMDI 和 SDXC 端口。
  • 用手指轻轻按压 HDMI 端口,使其卡入凹槽。否则,主板将无法正确安装。

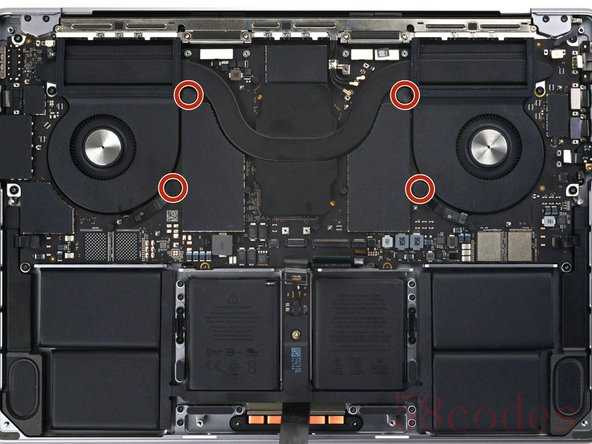

步骤 61 拆除螺丝保护盖

使用撬棒卸下四个螺丝盖。

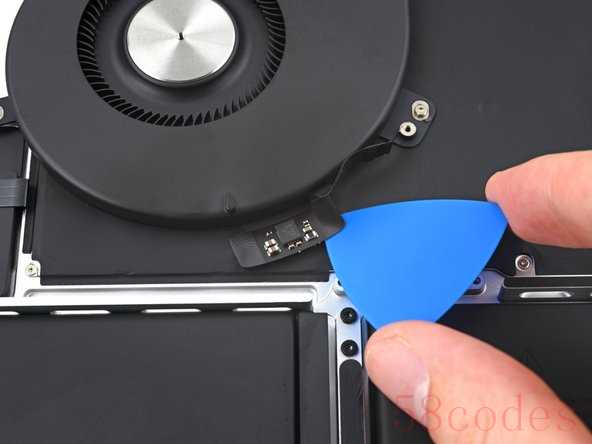

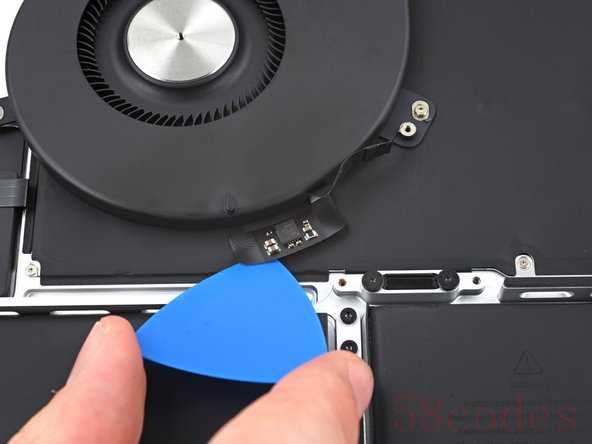

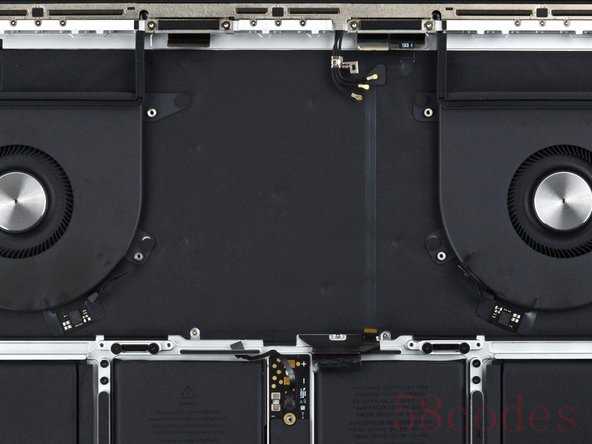

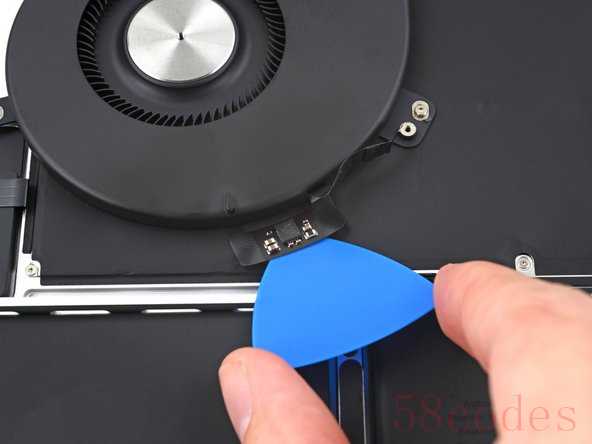

步骤 62 分离粘合剂

  • 两个风扇的电缆都轻轻地粘附在框架上。

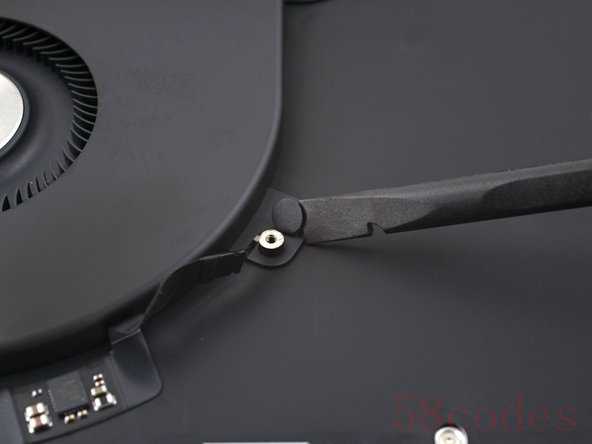

  • 将撬片的尖端插入风扇电缆和框架之间。
  • 用拨片沿着电缆的边缘切开,以分离粘合剂。

步骤 63 松开风扇固定装置

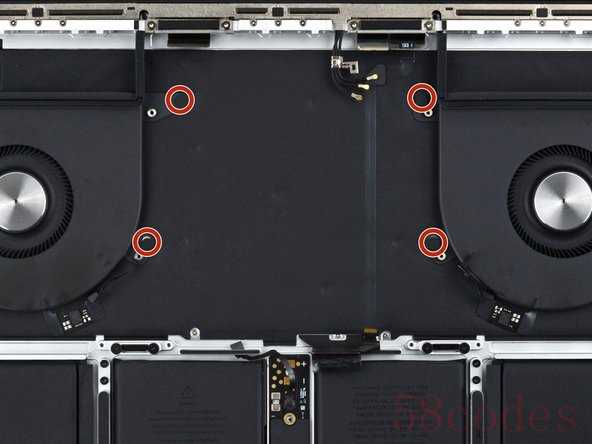

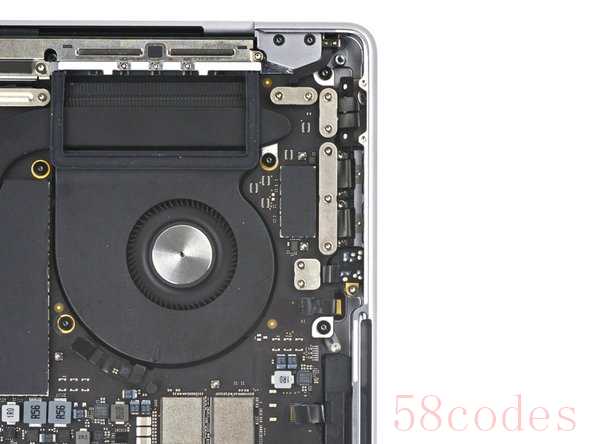

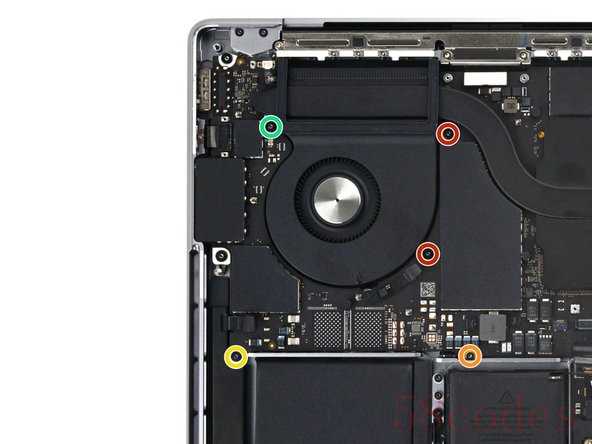

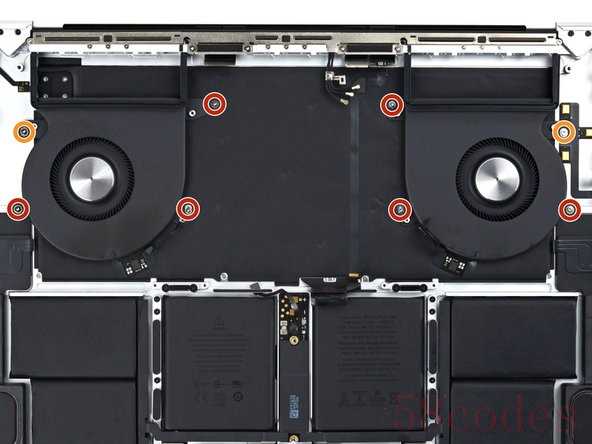

  • 卸下将风扇固定到框架上的八颗螺丝:
  • 六颗 3.3 毫米 T3 Torx 螺丝
  • 两颗 3 毫米 T5 梅花螺丝

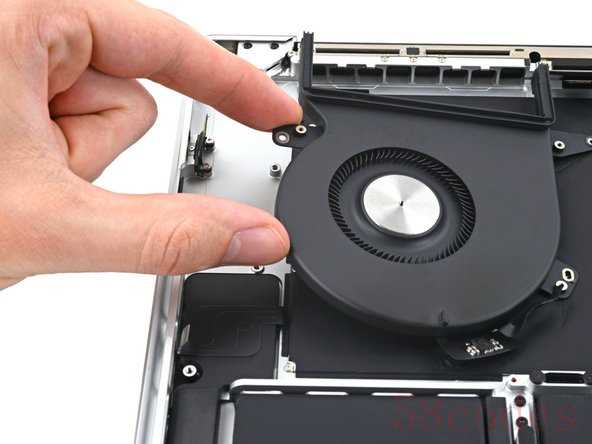

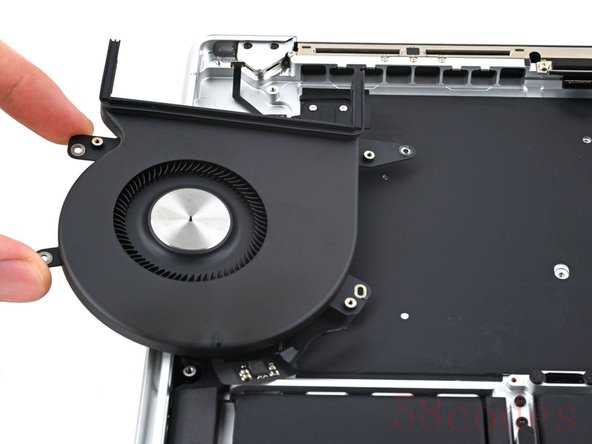

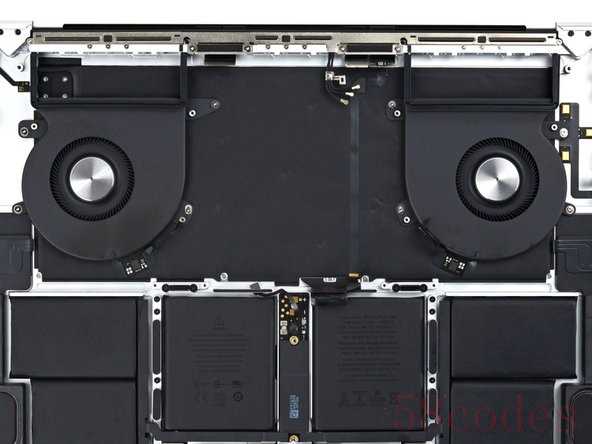

步骤 64 松开风扇固定装置 卸下风扇。
