西门子V20变频器快速调试指南（详细版）

大家好，今天给大家分享一下，西门子变频器如何快速调试，希望能让家的工作更加便捷，顺畅。

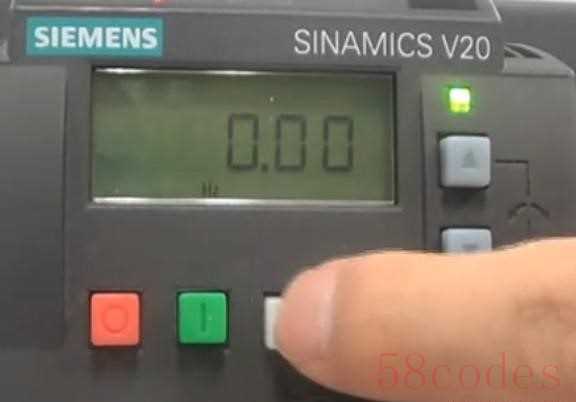

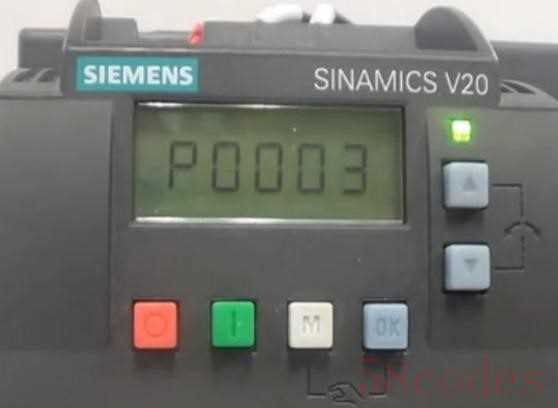

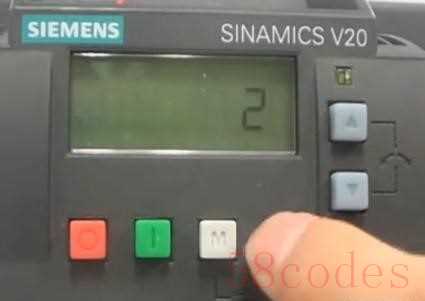

1、在主显示界面短按“M”，进入参数设置界面。

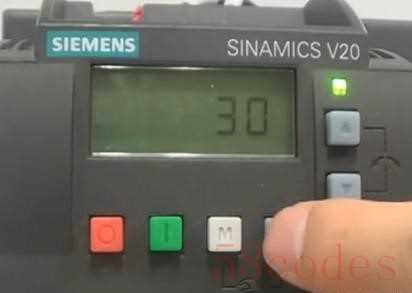

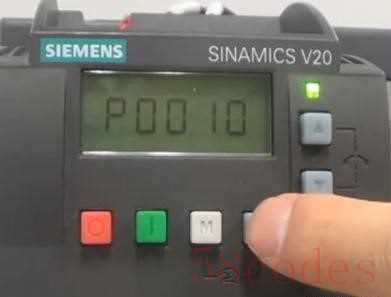

2、按向上键，找到P0010，按“OK”键，再按向上键，将P0010设置为30，再“OK”键确认。

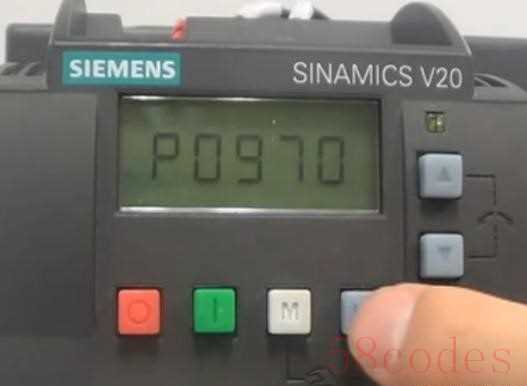

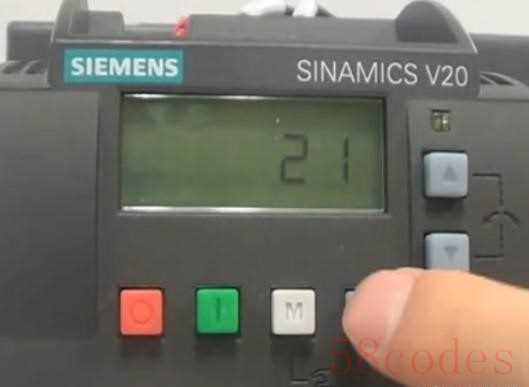

3、根据以上设置方法，找到P0970，设置为1。P0010 =30 P0970=1或21，是对变频器参数进行恢复出厂设置。

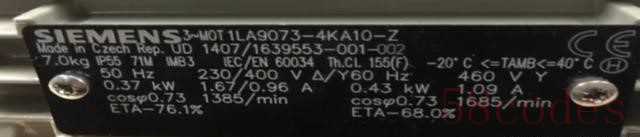

4、子菜单1，设置电机数据。此时如果按“OK”键，变频器会进入快速调试界面，如果按“M”键，变频器会进入参数设置界面。按“OK”键，进入快速调试界面，此时绿色指示灯会不停闪烁，请根据电机铭牌设置电机各参数，如有不同按上下键调整，按“OK”键确认。

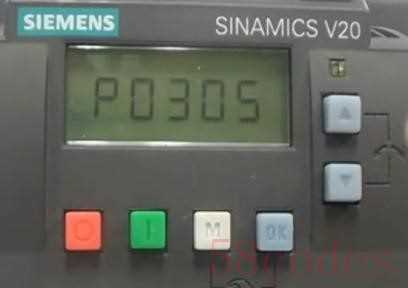

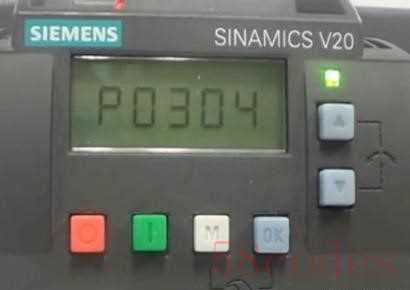

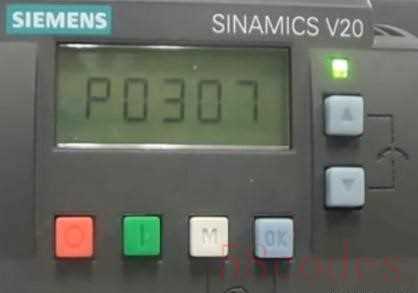

P0304，电机客户电压。P0305，电机额定电流。P0307，电机额定功率。P0308，电机额定功率因数。P0309，电机额定效率。P0310，电机额定频率。P0311，电机额定转速。

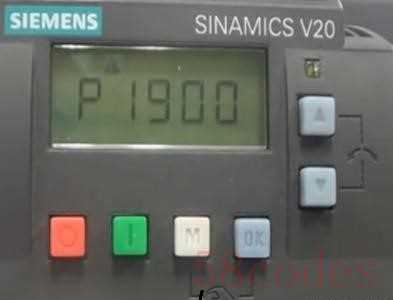

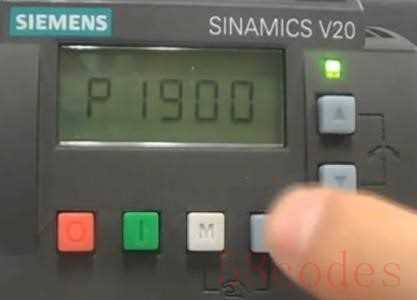

5、设置电机自动识别。P1900，选择电机数据识别。=0，禁止识别。=2，静止时识别所有参数。设置为2后，P1900左上角会出现三角符号，提示有报警，代码为A541，表示电机自识别被激活。此时先不用管它，继续设置后面的参数。

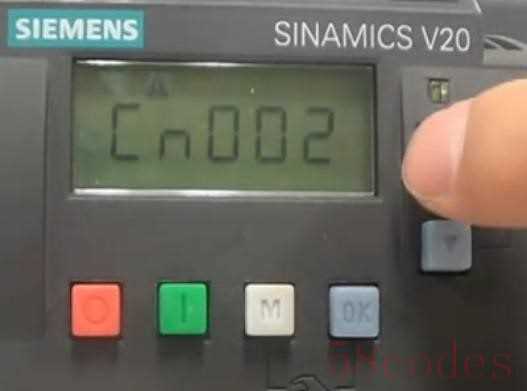

6、子菜单2，连接宏选择。设置完电机参数后，短按“M”进入连接宏选择，根据参数表设置连接状态。根据需要选择连接宏，如设置为“Cn002”,表示端子宏，然后按下“OK”，Cn002前面多出来一个“-”，说明已经切换到该模式。

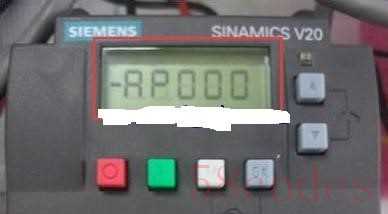

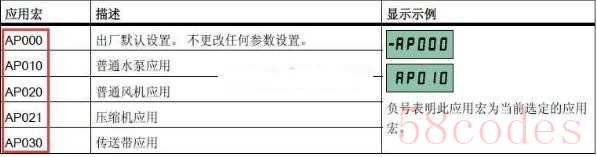

7、子菜单3，应用宏选择。设置完连接宏后，短按“M”进入应用宏选择，用于设置针对负载的类型：如风机型，水泵型等；如果负载不属于应用宏中的类型，则选择“AP000”不更改任何参数设置。

8、和连接宏一样，当确定使用某个应用宏后，该宏的序号前面会多出来一个“-”说明已经切换到该模式。

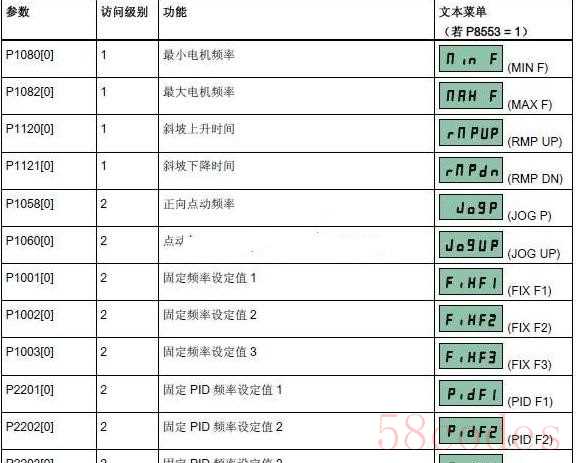

9、子菜单4，常用参数选择。设置完应用宏后，短按M键，进入常见参数设置界面，可设置最大最小频率，斜坡上升下降时间 PID调节等，如不需要可忽略，详见下表：

10、至此变频器快速设置结束，长按M键返回。

注意：P1900，电机参数识别，执行识别前必须先执行快速调试，不能直接改变1900数值来识别。
