用户投稿这是一份西门子1200系列PLC（可编程逻辑控制器）教程的概要和主要内容。西门子1200系列是西门子针对自动化入门和中小型应用设计的紧凑型PLC，采用模块化设计，并配备了强大的TIA Portal (博途) 软件平台进行编程和组态。
"教程目标:"
理解西门子1200系列PLC的基本概念、硬件结构和功能。
掌握使用TIA Portal软件进行项目创建、硬件组态、编程（梯形图LAD、功能块图FBD等）和调试。
学习如何连接输入/输出（I/O）模块，并进行基本信号的配置。
了解1200系列PLC的网络通信基础。
掌握基本控制逻辑的实现方法。
"教程大纲:"
"第一部分：入门与基础概念"
1. "什么是PLC？"
PLC的定义、发展历程。
PLC在自动化控制中的作用和优势（可靠性、灵活性、易维护性等）。
PLC与继电器控制系统的比较。
2. "西门子1200系列PLC简介"
1200系列的特点、目标应用（如：小型自动化、设备控制、入门教学）。
1200系列与1500系列、S7-1200系列（旧型号）的关系。
3. "TIA
相关内容：
S7-1200 的 PROFINET 通信口可以做 S7 通信的服务器端或客户端(CPU V2.0及以上版本)。S7-1200 仅支持 S7 单边通信，仅需在客户端单边组态连接和编程，而服务器端只准备好通信的数据就行。
硬件：
- CPU 1214C DC/DC/DC，V2.0
- CPU 1214C DC/DC/DC，V4.1
通信任务：
- S7-1200 CPU Clinet 将通讯数据区 DB1 块中的 10 个字节的数据发送到 S7-1200 CPU server 的接收数据区 DB1 块中；
- S7-1200 CPU Clinet 将S7-1200 CPU server 发送数据区 DB2 块中的 10 个字节的数据读到 S7-1200 CPU Clinet 的接收数据区 DB2 块中。

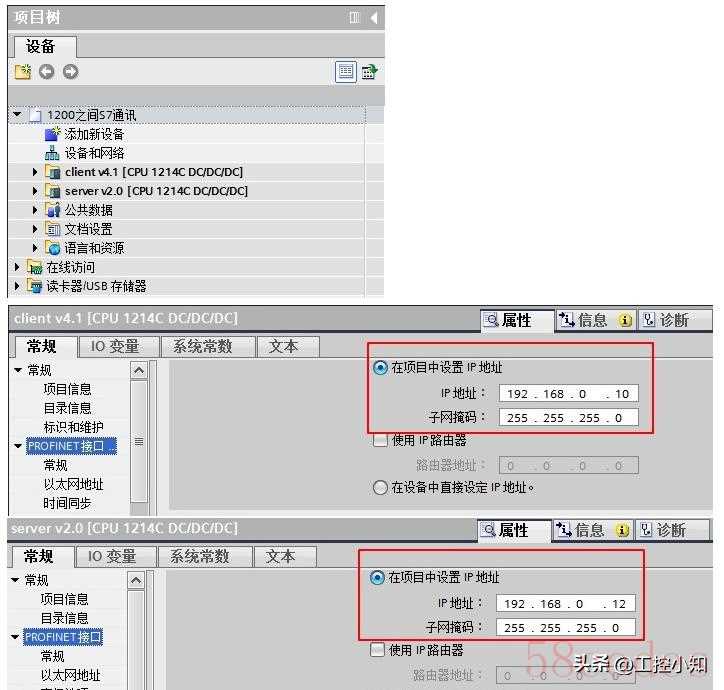

1.使用 STEP7 V13 创建一个新项目，并通过“添加新设备”组态 S7-1200 站 client V4.1，选择 CPU1214C DC/DC/DC V4.1（client IP:192.168.0.10）；接着组态另一个S7-1200站 server v2.0，选择 CPU1214C DC/DC/DC V2.0（server IP:192.168.0.12），如下图所示。

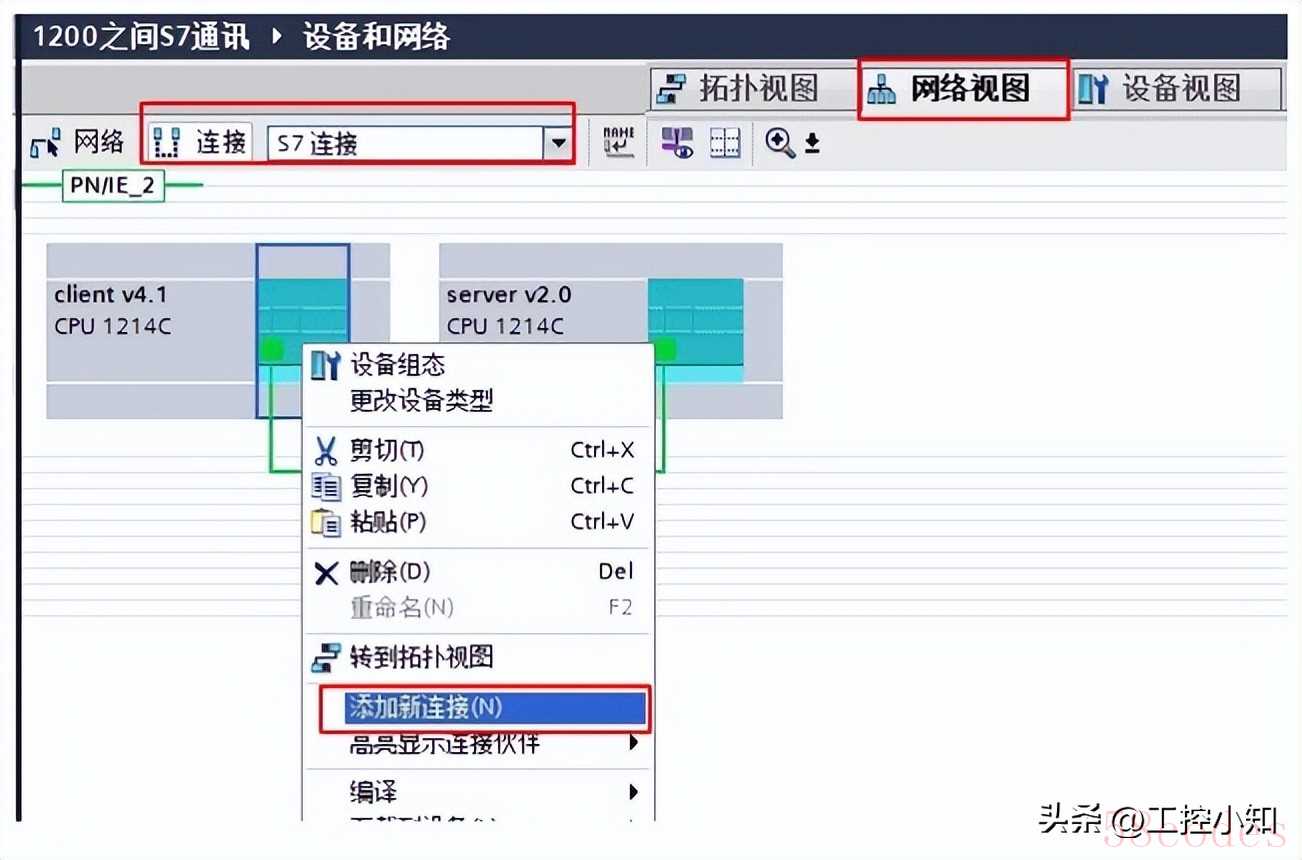

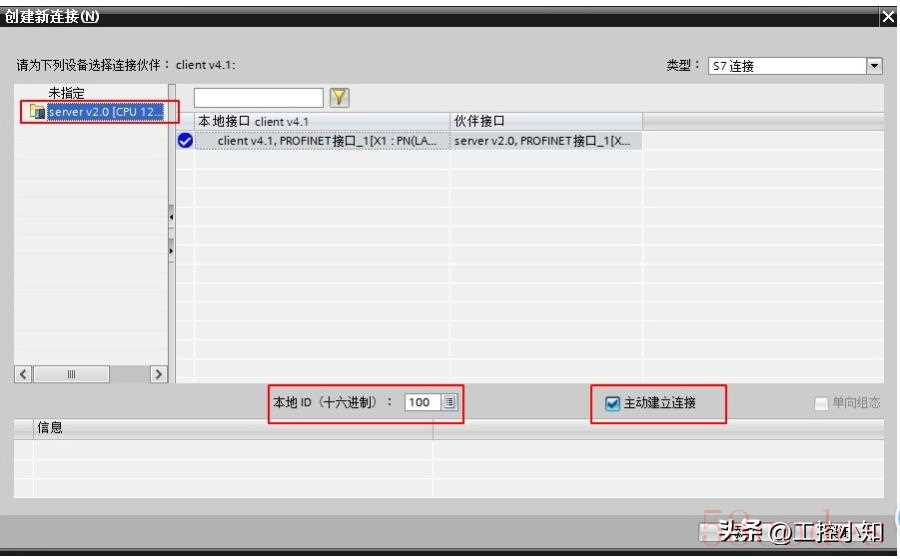

2.在“设备组态”中 ，选择“网络视图”栏进行配置网络，点中左上角的“连接”图标，连接框中选择“S7连接”，然后选中client v4.1 CPU（客户端），右键选择“添加新的连接”，在创建新连接对话框内，选择连接对象“server v2.0 CPU”，选择“主动建立连接”后建立新连接，如下图所示。

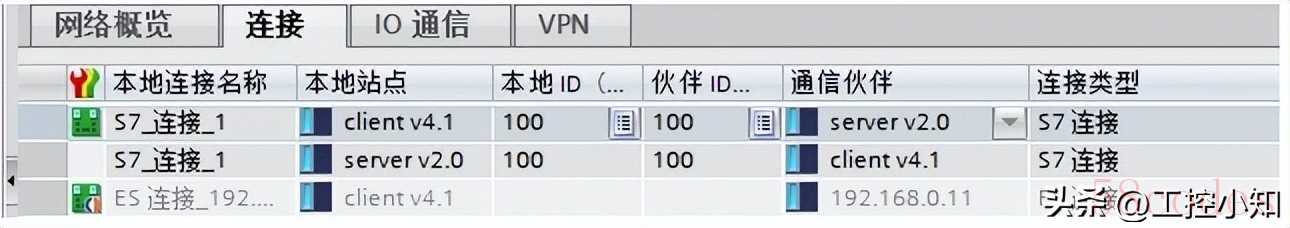

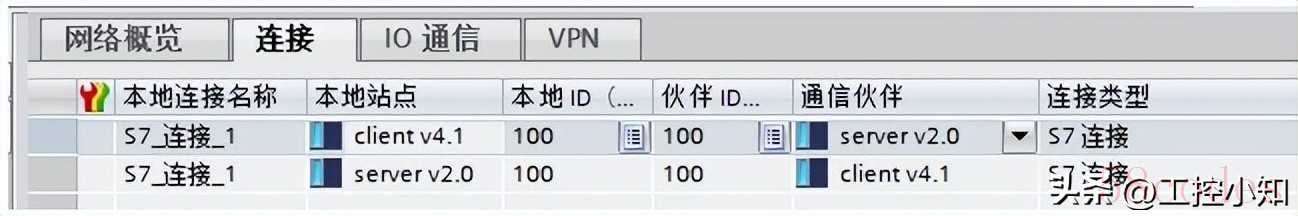

3.在中间栏的“连接”条目中，可以看到已经建立的“S7_连接_1”，如下图所示。

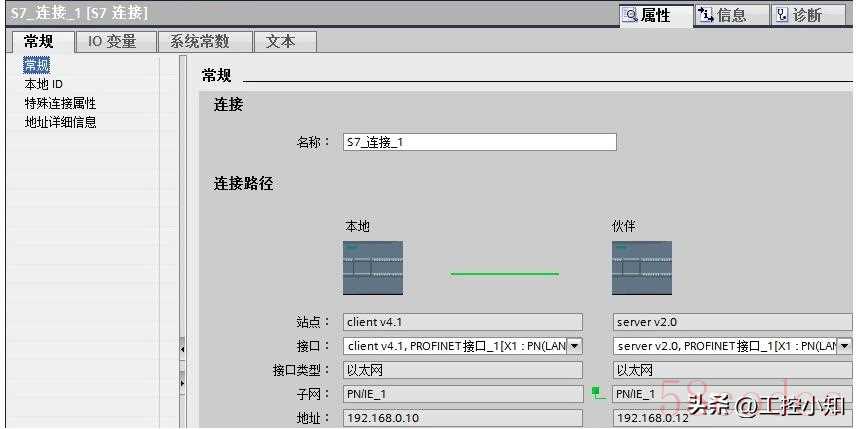

4.点中上面的连接，在“S7_连接_1”的连接属性中查看各参数，如下图所示。
在常规中，显示连接双方的设备，IP地址。

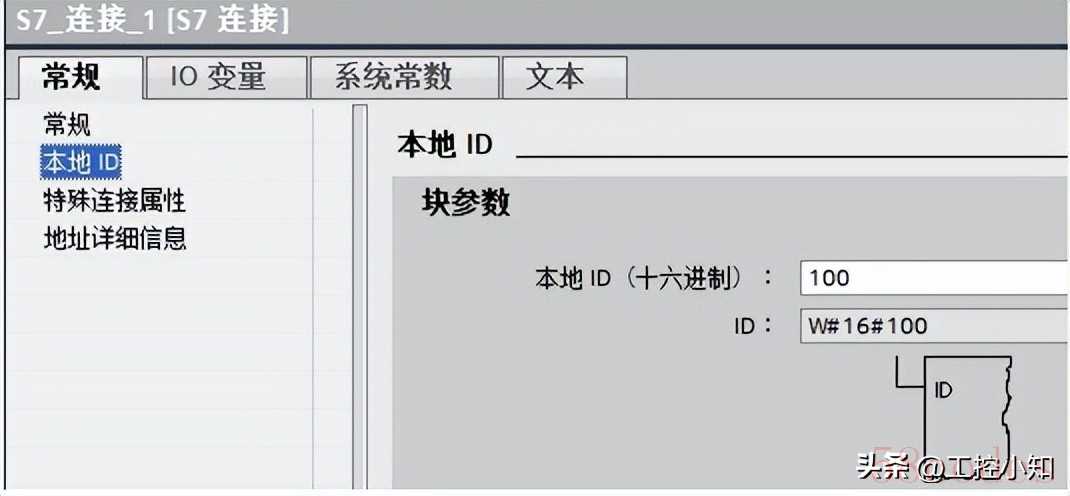

在本地ID中：显示通讯连接的ID 号，这里ID=W#16#100（编程使用）。

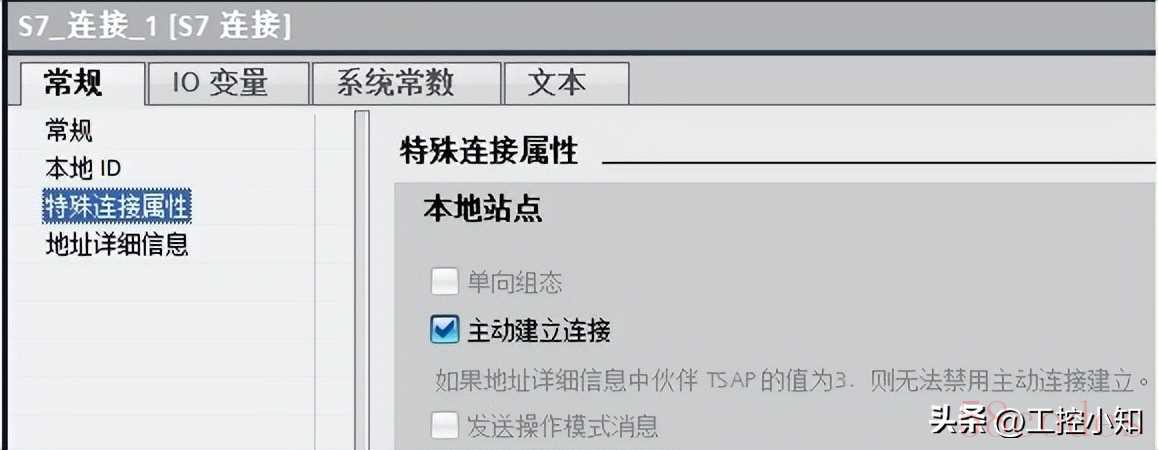

在特殊连接属性中：可以选择是否为主动连接，这里client v4.1是主动建立连接。

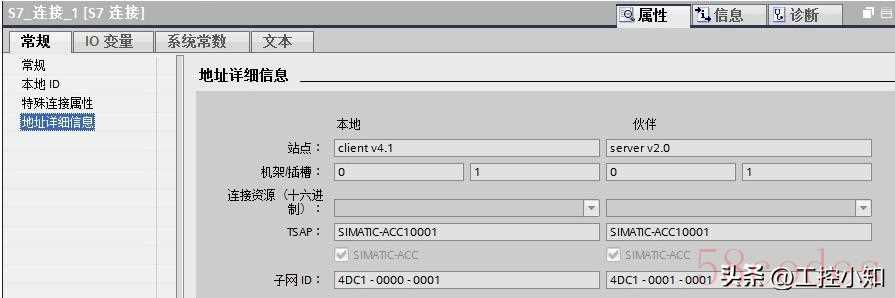

在地址详细信息中：定义通讯双方的 TSAP 号，这里不需要修改。
5.配置完网络连接，双方都编译存盘并下载。如果通讯连接正常，连接在线状态，如下图所示。

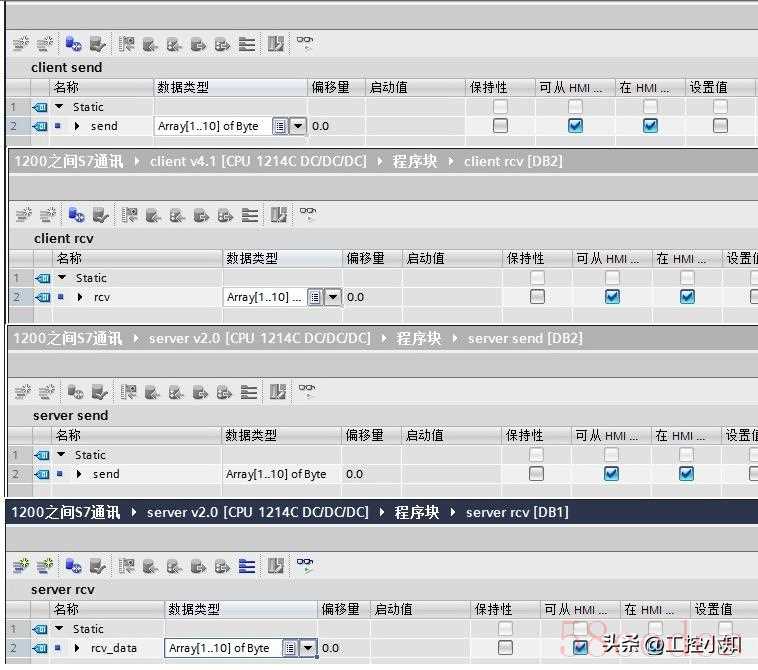

6.在 S7-1200 两侧，分别创建发送和接收数据块 DB1 和 DB2，定义成 10 个字节的数组，如下图所示。

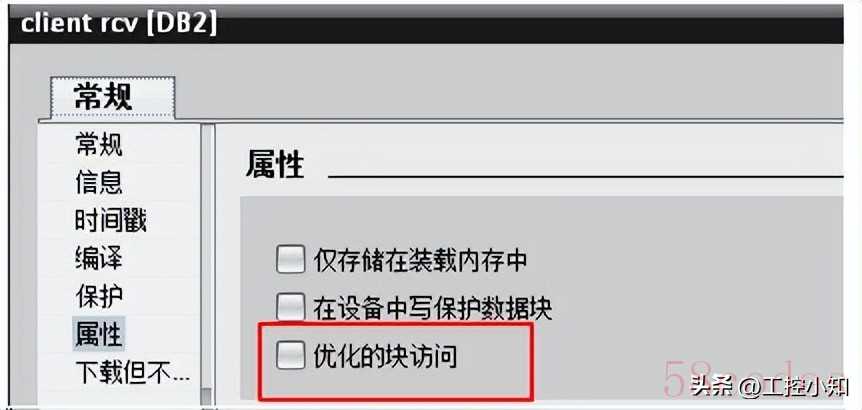

注意： 数据块的属性中，需要选择非优化块访问（把默认的勾去掉），如图 7 所示。

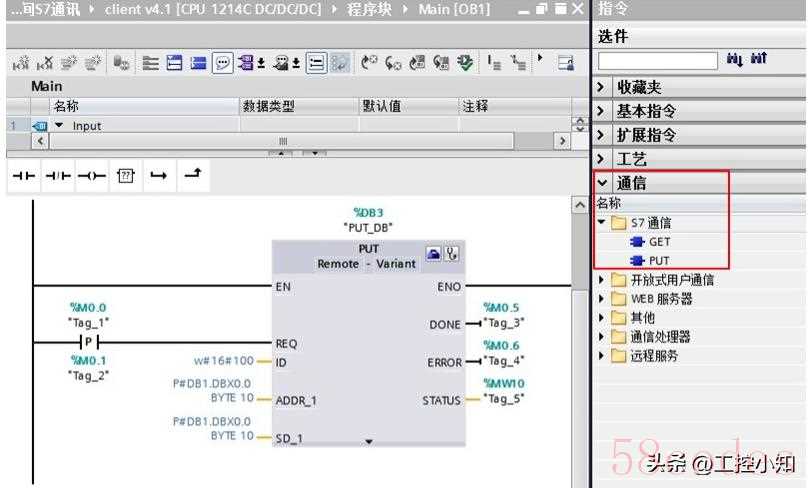

7.在主动建连接侧编程（client v4.1 CPU），在OB1中，从“Instruction” >“Communication” >“S7 Communication”下，调用 Get、Put 通信指令，如下图所示。

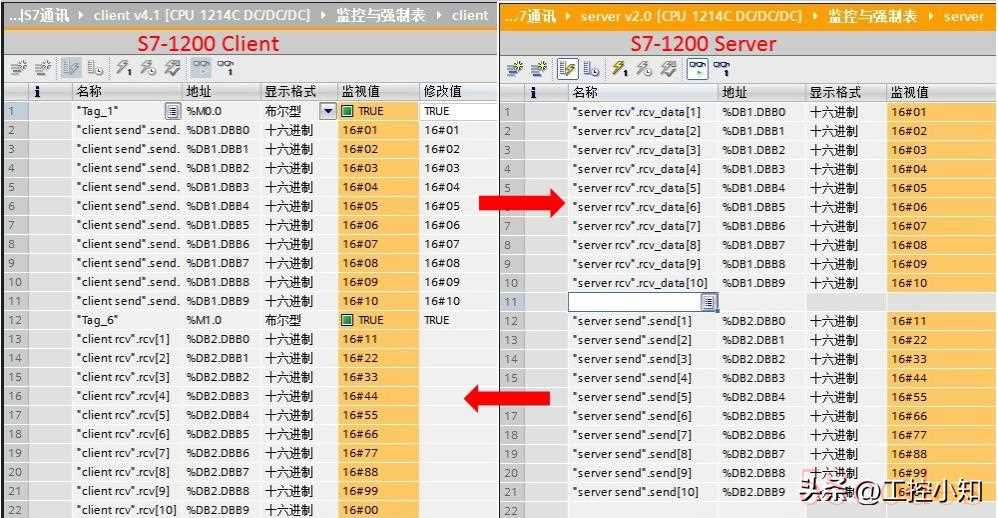

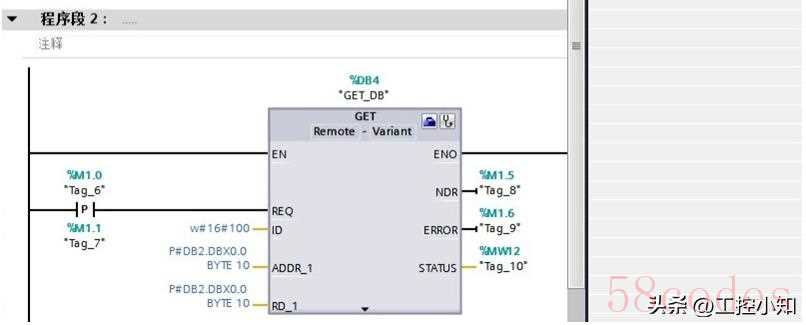

8.通过在 S7-1200 客户机侧编程进行 S7 通讯，实现两个 CPU 之间数据交换，监控结果如下图所示。

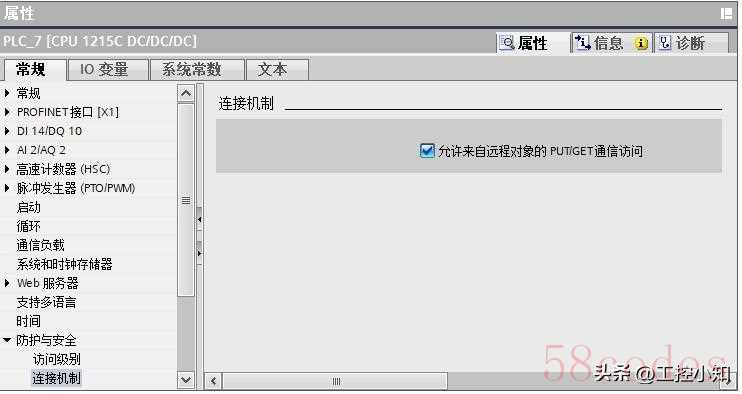

请注意，以上例子中使用的作为服务器的PLC是固件版本V2.0的S7-1200 CPU，如果您使用固件版本为 V4.0 以上的 S7-1200 CPU 作为服务器，则需要如下额外设置，才能保证S7通信正常。请点开作为S7服务器(sever）的 CPU 的设备组态，“属性->常规->防护与安全”（V14及以前是“属性->常规->保护”）里“连接机制”一项需要勾选“允许来自远程对象的PUT/GET通信访问”（V14及以前是“允许从远程伙伴（PLCHMIOPC...)使用 PUT/GET 通信访问”），如下图所示：
