前一段时间调试一台锐捷AP，需要console配置线，购买来不及，各种查找资料终于得知console线原理，特此分享。

Console配置线

console配置口比较少见，只有在可网管交换机上才有，其他的网络机顶盒和小型数码产品上大多是TTL串口。交换机常用的console配置接口有两种，一种是RJ-45网线接口，另一种是DB-9接口。

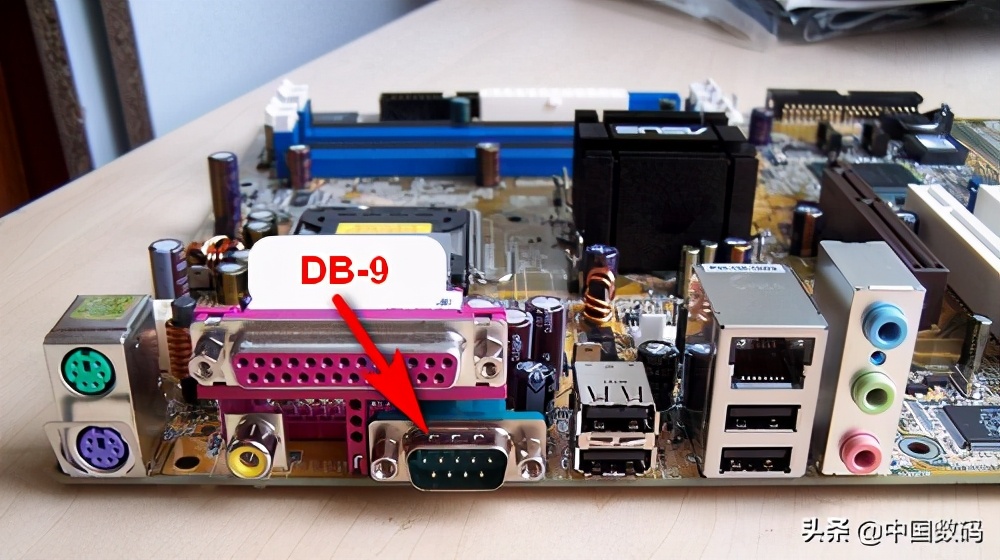

不管交换机上是哪种接口，配置线另一端都是DB9接口，连接到台式机后置DB9接口。Console端口配置交换机时，电脑端都需要用串口调试软件，通讯码率设置为9600。

锐捷AP的Console端口

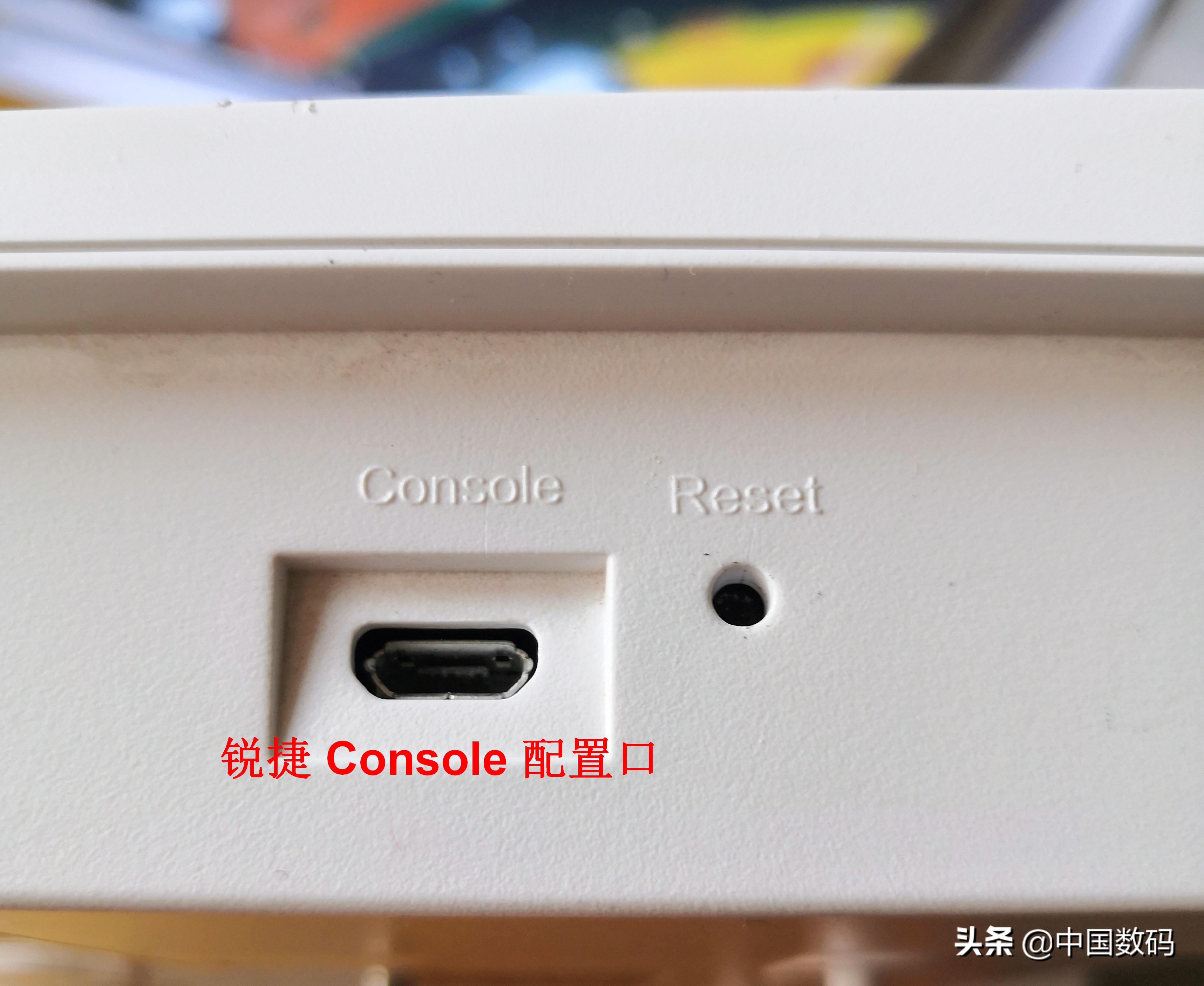

锐捷AP上Console端口是Micro USB口，也是就以前安卓手机最常用的充电接口。体积小巧，里面有五个针脚，手机上只用到4个。下图是配置口外观。

因为Console配置本质上就是TTL串口，因此这里只需要三条线，先来看具体针脚排列。这是线缆插头，这里只需要Rx、Tx、Gnd其余两个针脚Vcc和NC空闲不需要。

废旧手机线改造

手机更新换代很快，很多人手里都有不少多余的安卓手机数据线，有些线缆使用次数多了会坏掉。这些坏掉的数据线，一般都是充电头附近弯折次数太多，内部断掉了一根或多根。这里我们就可以取一个坏掉的数据线改造一下，从插头附近割开，找到焊接位置，根据上图仅保留2、3、5三个针脚即可。

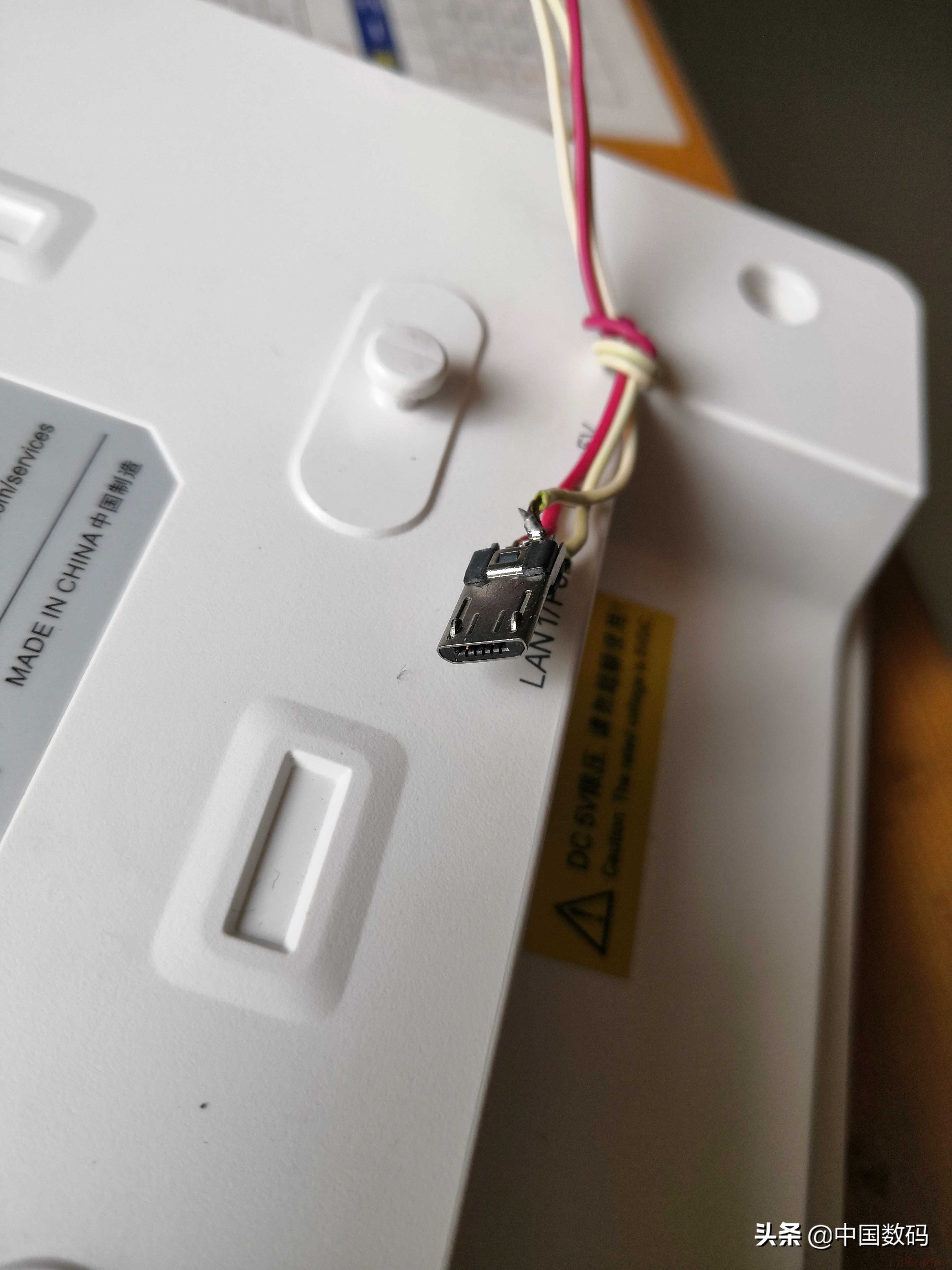

焊接三根引线就做成了锐捷专用console配置线。注意，以前的console配置线接台式机DB-9端口，现在无论台式机还是笔记本电脑，几乎都没有这个端口了，可以利用USB转TTL刷机小板，用USB端口模拟出com口。

USB转TTL模块 ￥4.3 购买

网络设备上Console端口其实就是TTL调试串口，与网络机顶盒上TTL几乎相同，console配置时通讯码率9600，而网络机顶盒TTL一般是115200。对于Micro usb口console配置线，可以用废旧手机数据线自制，无需单独购买。
