"1. 引言"
西门子PLC（可编程逻辑控制器）广泛应用于工业自动化领域。为了保护您的项目配置、程序代码、参数设置等核心数据不被未授权访问、修改或复制，西门子提供了多种密码保护机制。正确使用这些功能对于项目的知识产权保护和安全运行至关重要。
"2. 为什么需要密码保护？"
"防止未授权访问：" 防止员工、竞争对手或恶意人员随意查看或修改控制逻辑。 "保护知识产权：" 保护您的项目设计、算法和配置不被窃取。 "确保运行安全：" 防止在系统维护或升级期间，由于误操作导致控制系统意外改变或停机。 "符合安全规范：" 满足某些行业或客户对项目安全性的要求。
"3. 西门子PLC的主要密码保护级别"
西门子PLC提供了不同粒度和强度的密码保护机制，主要分为以下几类：
"TIA Portal 项目密码 (Project Password):" "保护对象：" 整个TIA Portal项目文件（.PL7 或 .PLCSAF）。 "作用：" 防止用户打开

相关内容：

今天我们主要对西门子主流PLC系列S7-1500、S7-1200、S7-200 SMART的密码保护与解除进行简介，通过不同的保护等级配置，用户可以控制对PLC的访问权限，确保设备的安全性和操作的合规性。

S7-1500

设置工具：TIA Portal（博途）软件。

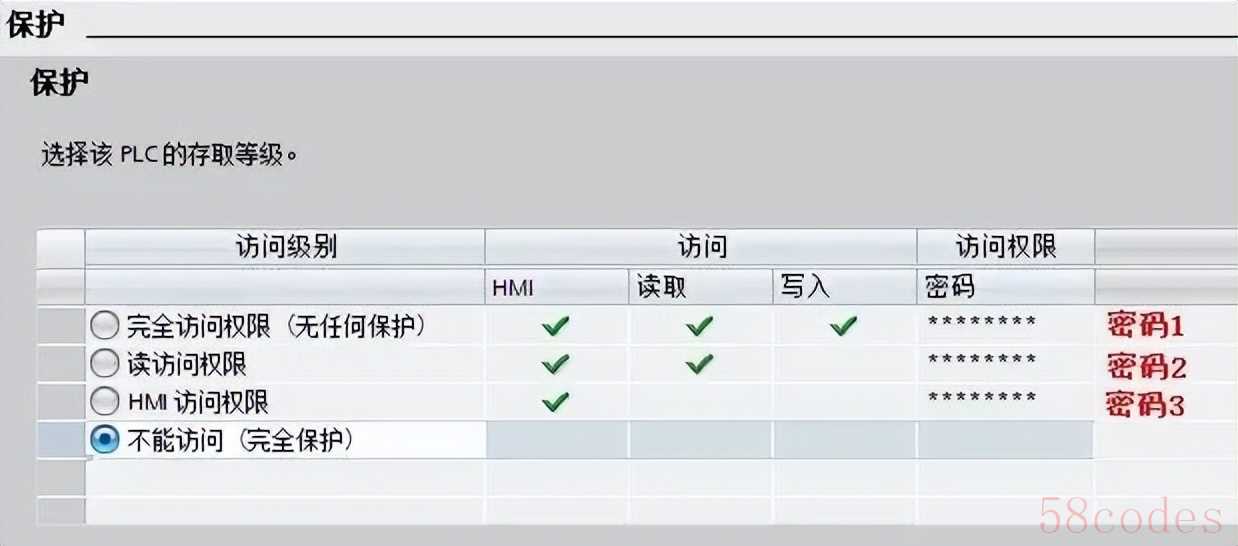

1.访问保护设置

（1）在编程软件中打开项目，选择CPU设备。

（2）在CPU的属性窗口中，找到“访问保护”或类似选项。

（3）设置访问等级，如“完全访问权限”、“读访问权限”、“HMI访问权限”和“不能访问（完全 保护）”。

（4）为每个访问等级设置相应的密码。

2.设置激活“允许来自远程对象的PUT/GET通信访问”后，CPU才允许与远程伙伴进行PUT/GET通信。

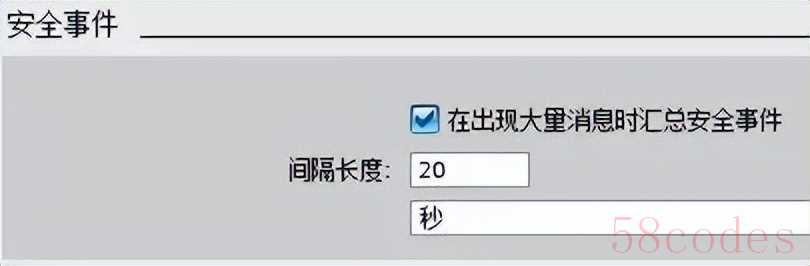

3.部分安全事件会在诊断缓冲区中生成重复条目，可能会堵塞诊断缓冲区。通过组态时间间隔来汇总安全事件，可以抑制循环消息。时间间隔的单位可以设置为秒、分钟或小时，数值范围设置为1～255。在每个时间间隔内，CPU仅为每种事件类型生成一个组警报，如图3所示。

测试与调试：

在配置完成后，进行通信测试，确保S7-1500与无线通信模块DTD418M之间的通信正常。

密码清除

1.官方途径：通过TIA Portal的密码恢复功能，需提供设备序列号及授权证明，但成功率较低。

2.相关技术破解。

S7-1200

设置工具：TIA Portal（博途）软件

1.在硬件组态中双击CPU模块，进入“属性”界面。

2.选择“防护与安全”（Protection & Security）选项卡。

3.设置访问级别：

①完全访问权限：无密码限制。

②读/写保护：需密码才能修改程序或数据。

③仅读保护：仅允许读取程序，禁止修改。

4. 输入密码并下载配置至PLC

密码清除

1.已知密码：通过TIA Portal输入密码后直接修改权限或删除保护。

2.未知密码

①直接破解：通过截取通信报文分析加密后的16进制数据，结合弱口令字典生成可能的密码组合。

②存储块分析：若可读取SDB0块（存储密码信息），根据加密算法逆向推导明文密码，但需专业工具支持。

S7-200SMART

设置工具：STEP 7 Micro/WIN SMART编程软件。

1.在项目中打开“系统块”（System Block）。

2.选择“安全”（Security）选项卡，设置密码等级（共4级）：

①等级1：允许所有操作（默认）。

②等级2：允许读写数据，但下载程序需密码。

③等级3：仅允许读数据，其他操作需密码。

④等级4：禁止上载程序，即使有密码也无法上载。

3.输入密码并确认，下载系统块至PLC

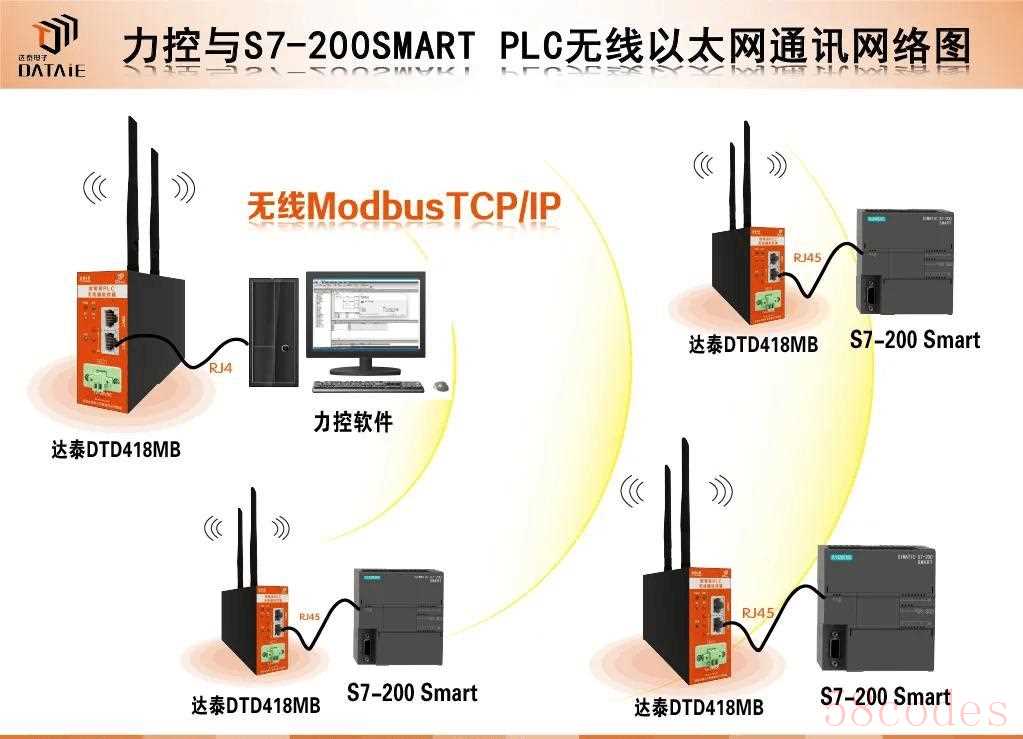

测试与调试：

在配置完成后，进行通信测试，确保S7-200Smart与无线通信模块DTD418M之间的通信正常。

密码清除

如果忘记了密码，可以通过制作恢复出厂设置文件或使用编程软件中的“忘记密码”和“复位为出厂默认值”选项来清除密码。但请注意，这将恢复CPU的出厂设置并清空所有程序和数据。

常见问题

1. 忘记密码时，如何清除密码保护？

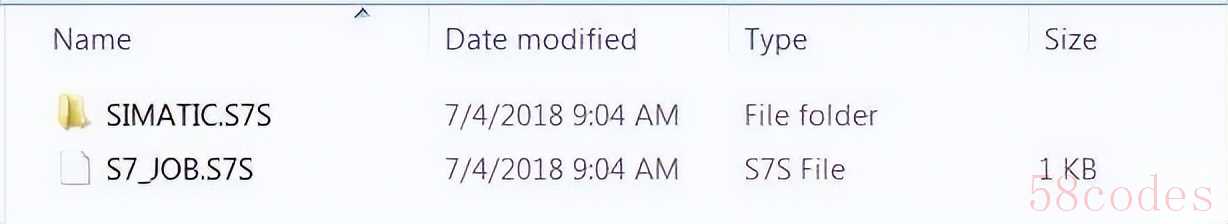

如果密码被遗忘，用户只能使用SD读卡器来清除程序和密码。方法是将S7-1500存储卡插入SD读卡器，删除图4所示的两个文件即可。

2. 如何对已有密码的CPU进行下载？

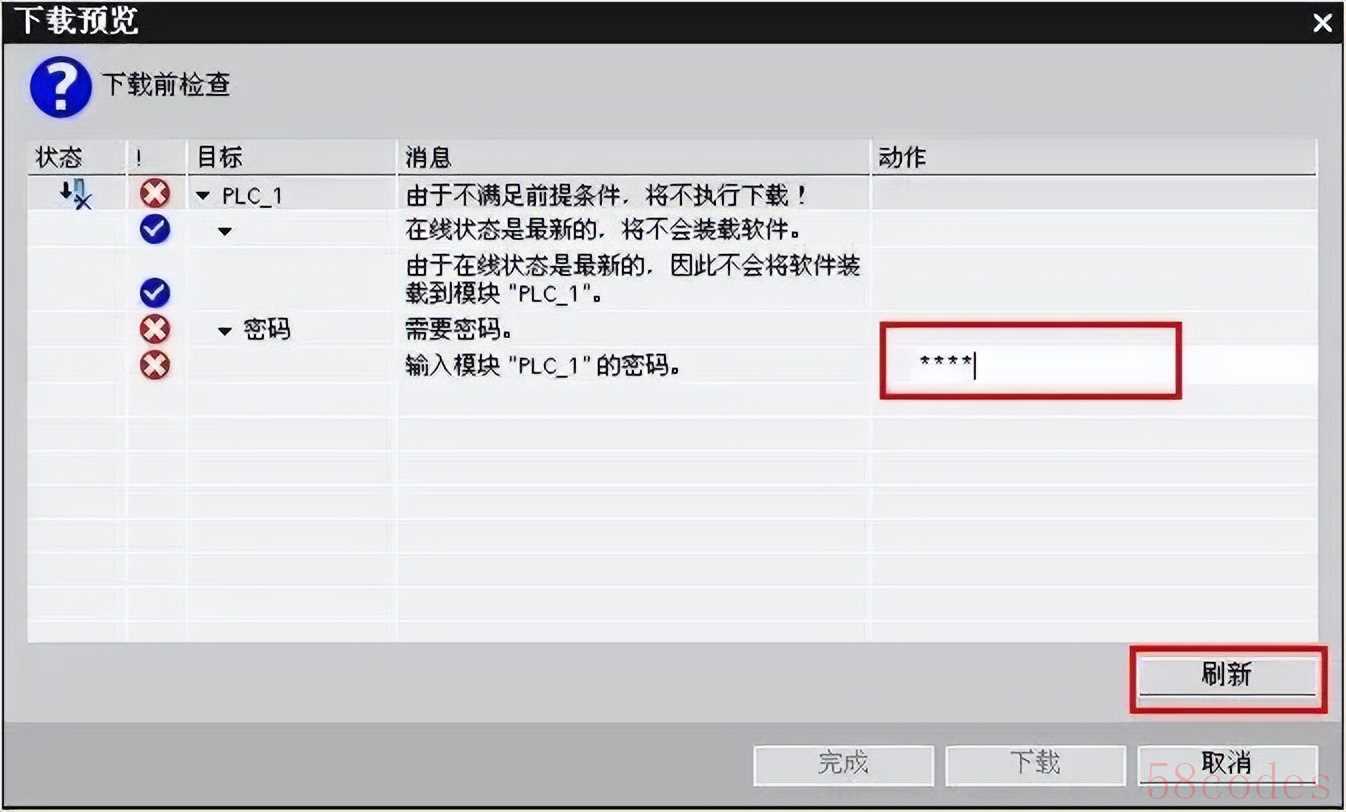

如果PLC已设置密码保护，进行下载时会出现以下提示窗口：

请在“*”处输入正确的密码，然后点击“刷新”按钮即可正常下载。

3. 为什么在CPU的属性中，"保护"页面的"连接机制"中，无法激活"允许从远程伙伴（PLC，HMI，OPC...)使用PUT/GET访问"，显示为灰色？

答：造成该现象的原因是，CPU的保护等级已设置为最高“不能访问（完全保护）”。如图2所示，设置为其他保护等级后，才能激活该选项。

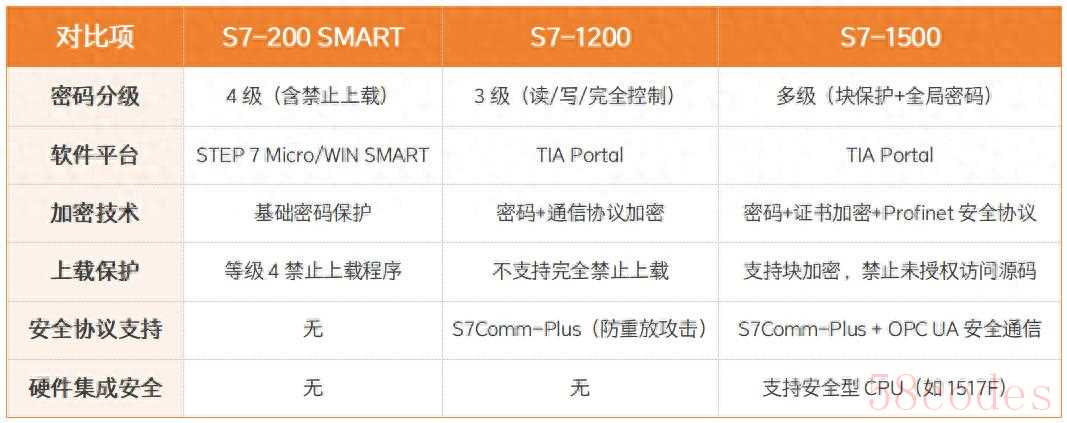

总之，西门子主流PLC系列的CPU保护功能设置步骤因型号而异，对于S7-300/400系列，由于其发布时间较早且相关资料较为广泛，这里不一一赘述，设置步骤通常与S7-1500和S7-1200系列有相似之处，可参考相应文档或手册进行设置。
