25年前家用可视电话里面居然是用的电视机一样的CRT显像管。

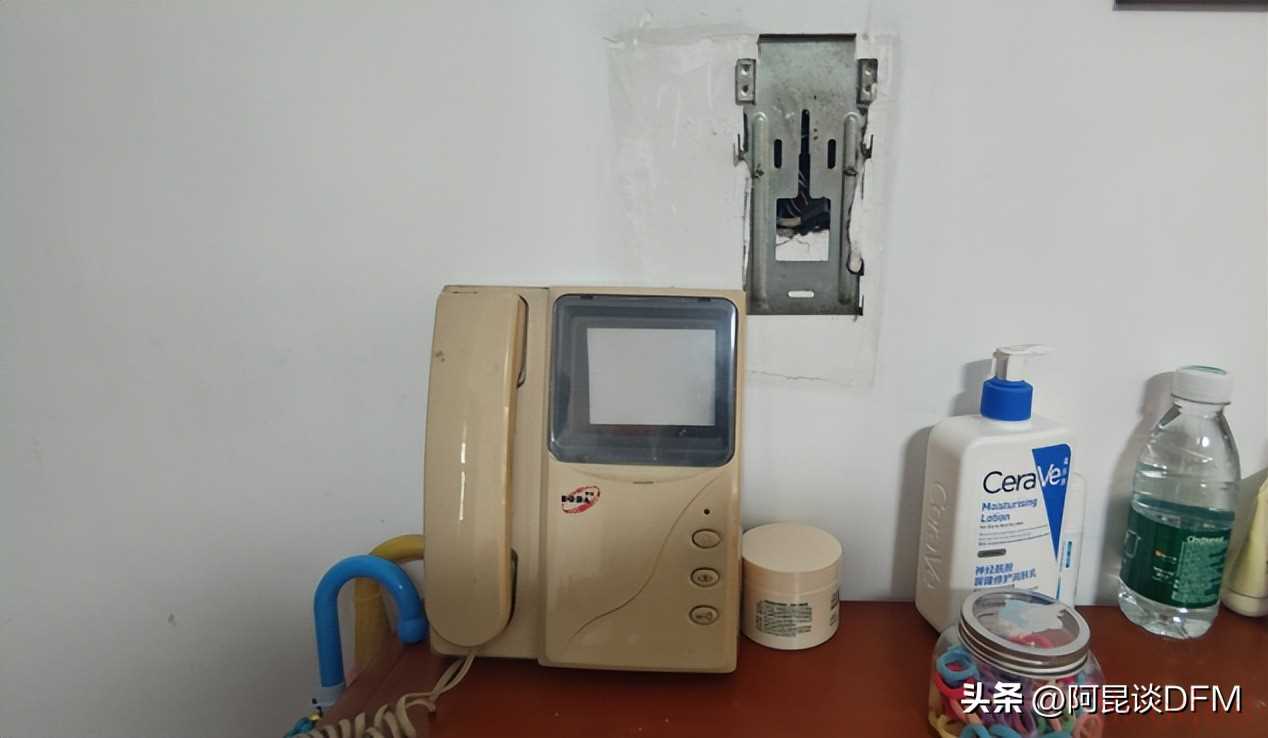

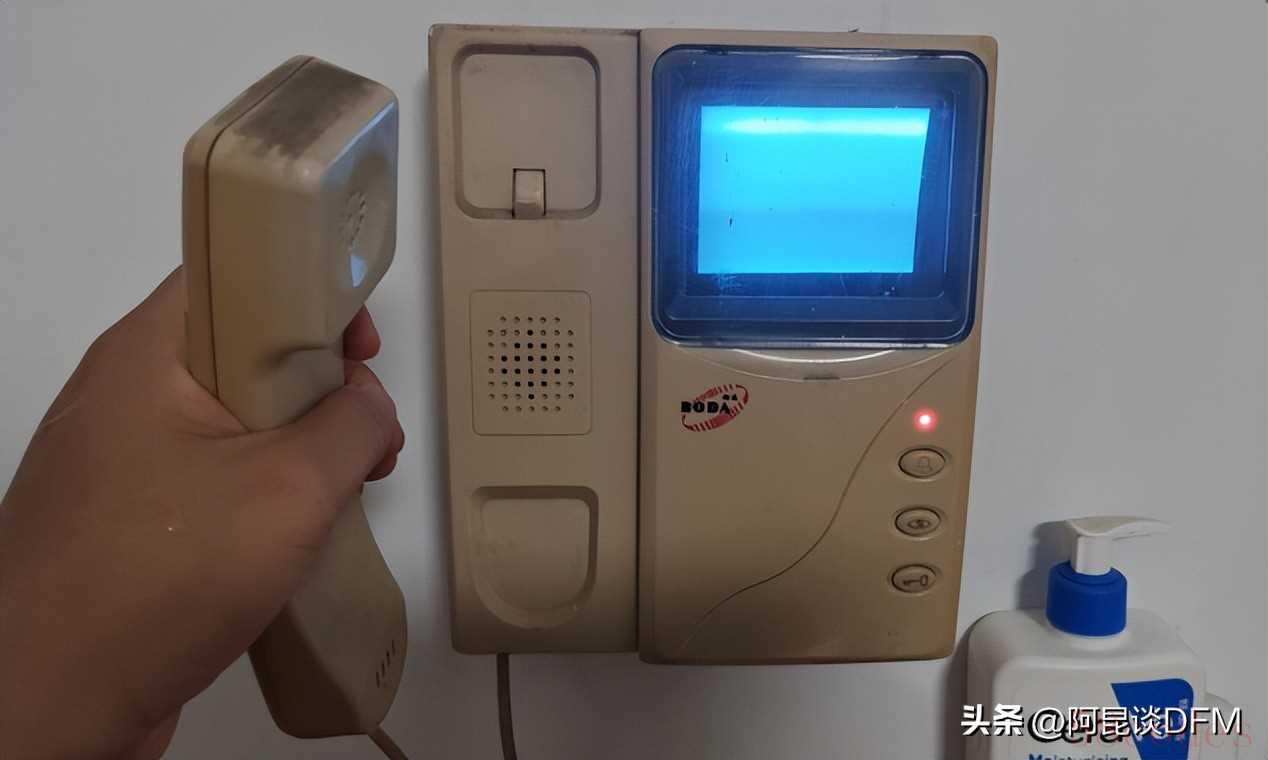

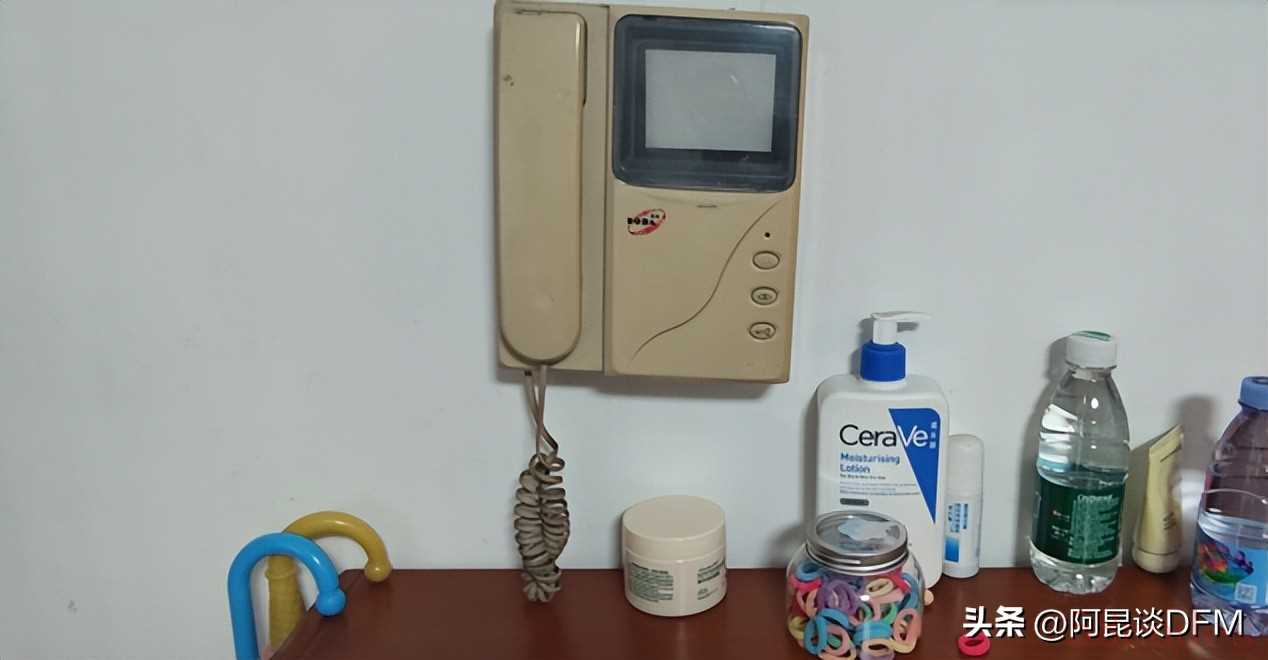

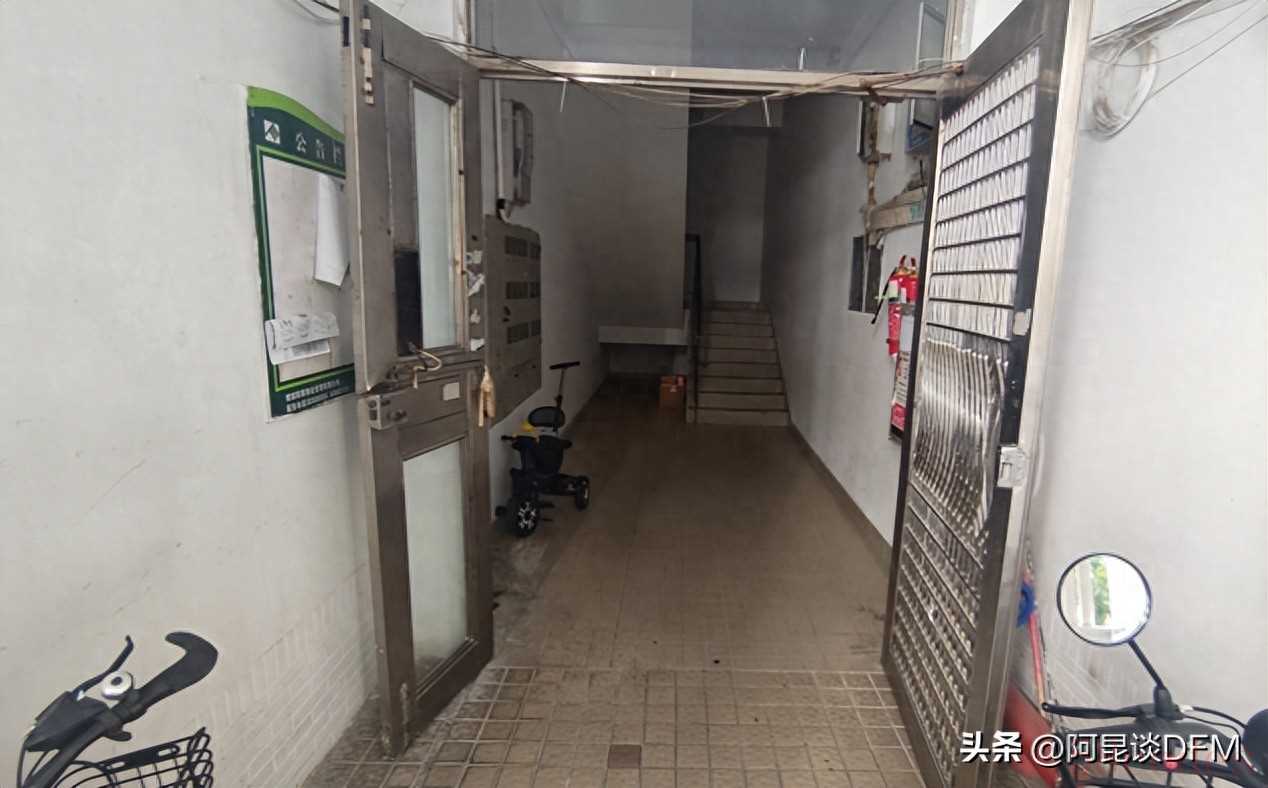

今天回家，看到楼下大门，突然让我想起了20多年前这里小区刚建房的时候，都有安装可视电话，这样有访客的时候，主人就可以看到外面来的人并帮他开楼下大门。

但是这个电话在我印象中好像几乎没有用过几回，成了一个摆设。

到了现在互联网时代的发展，它更是成了一个时代的印迹。

既然这样，索性拆解学习一下，发挥它最后的余热！

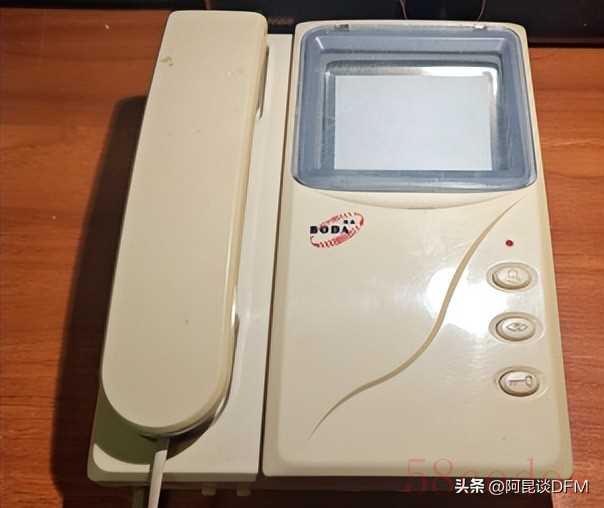

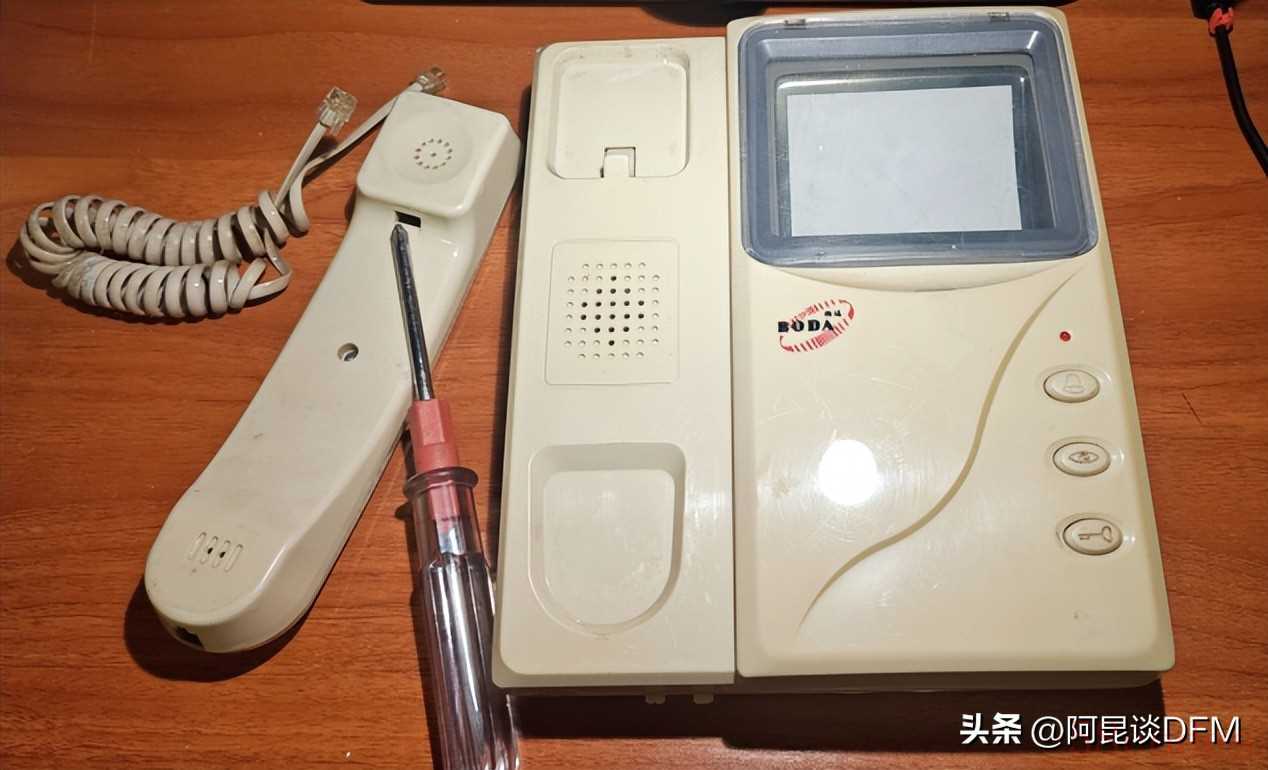

这个电话拿在手上第一感觉就是特别的重，比上次我拆解的普通电话座机重3倍以上。

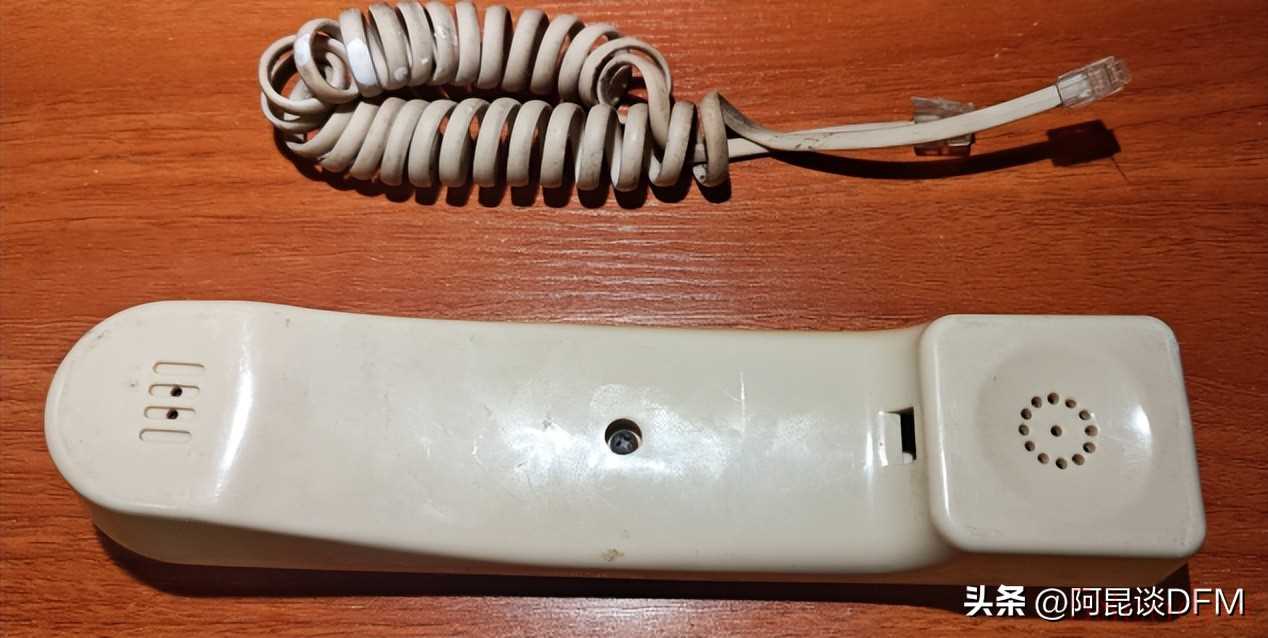

首先看看这个简单的听筒和上次的拆解的有什么不一样

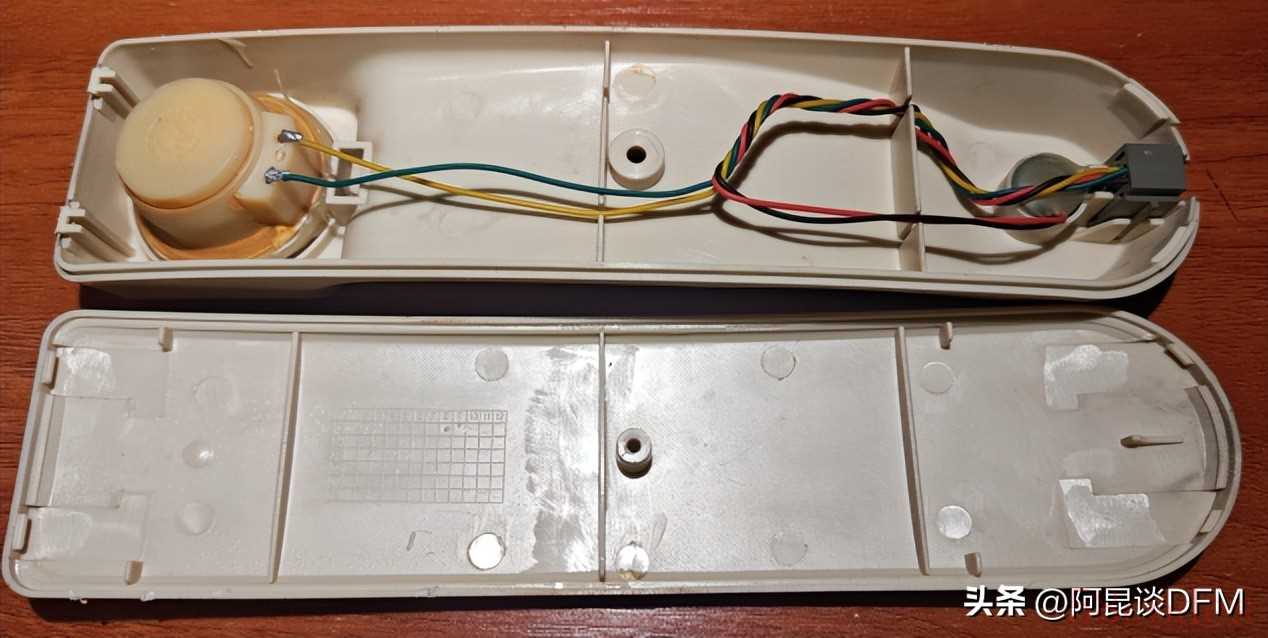

轻松打开，复古感扑面而来，里面没有增加配重块，但内部线材理的较好。

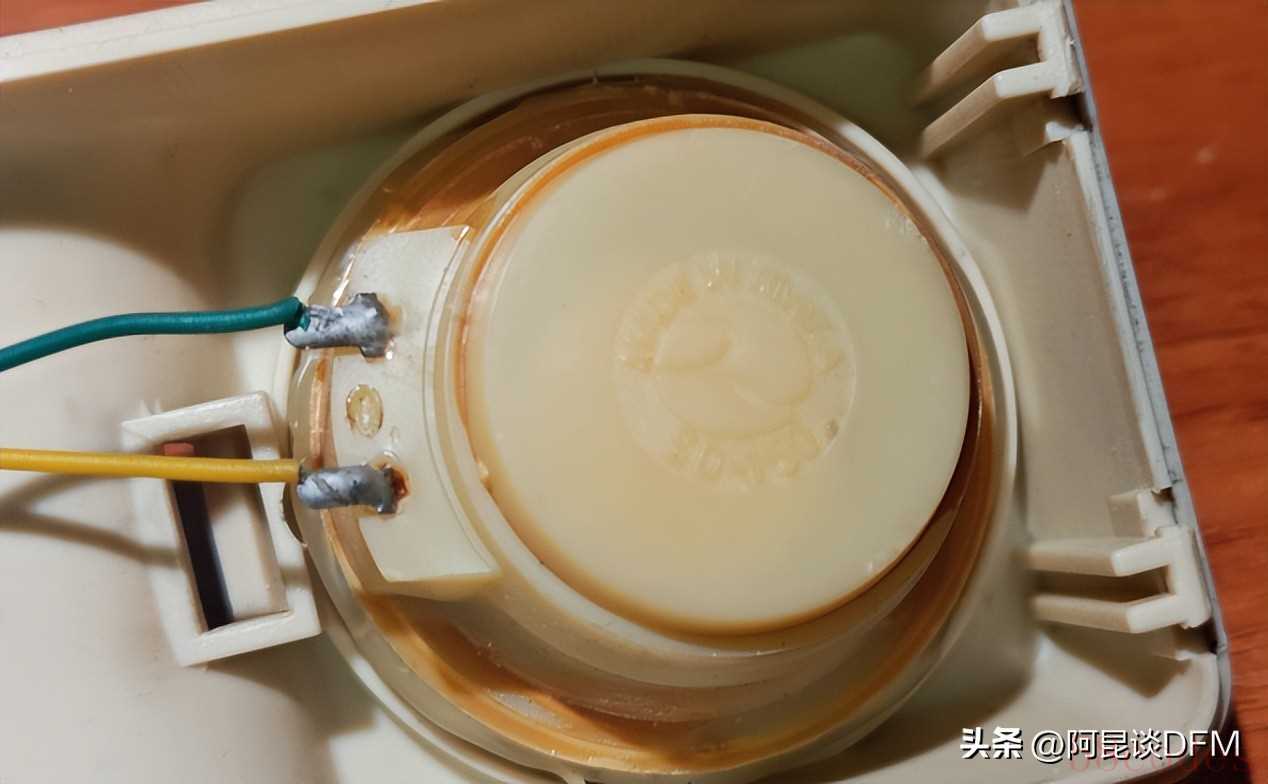

很有年代感的喇叭

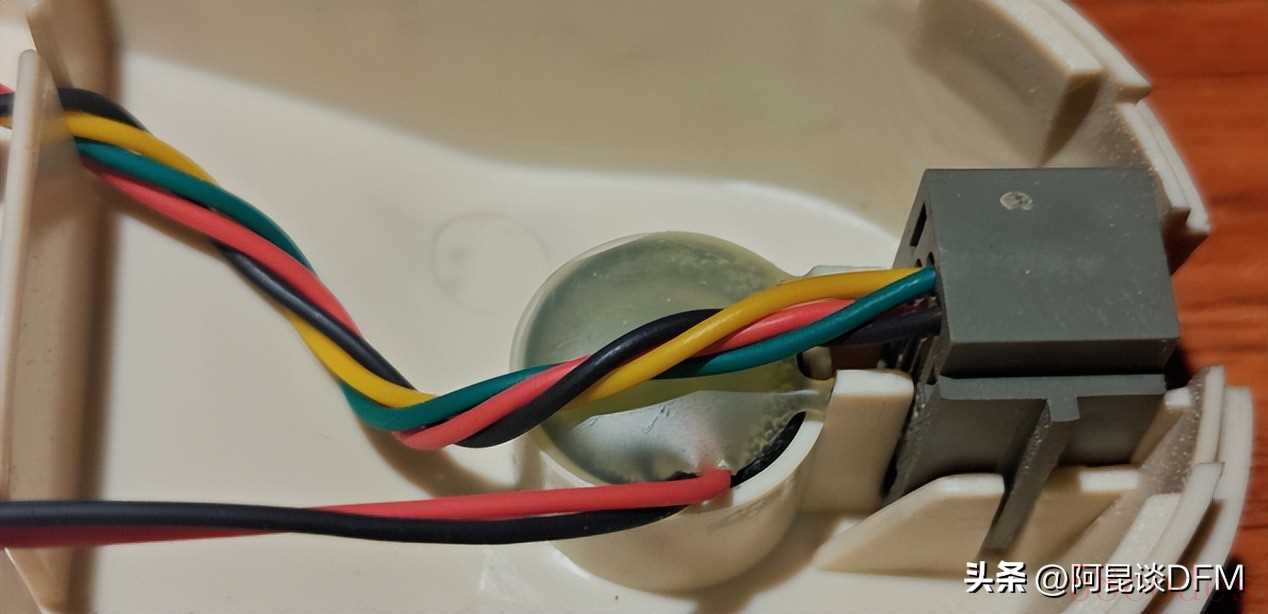

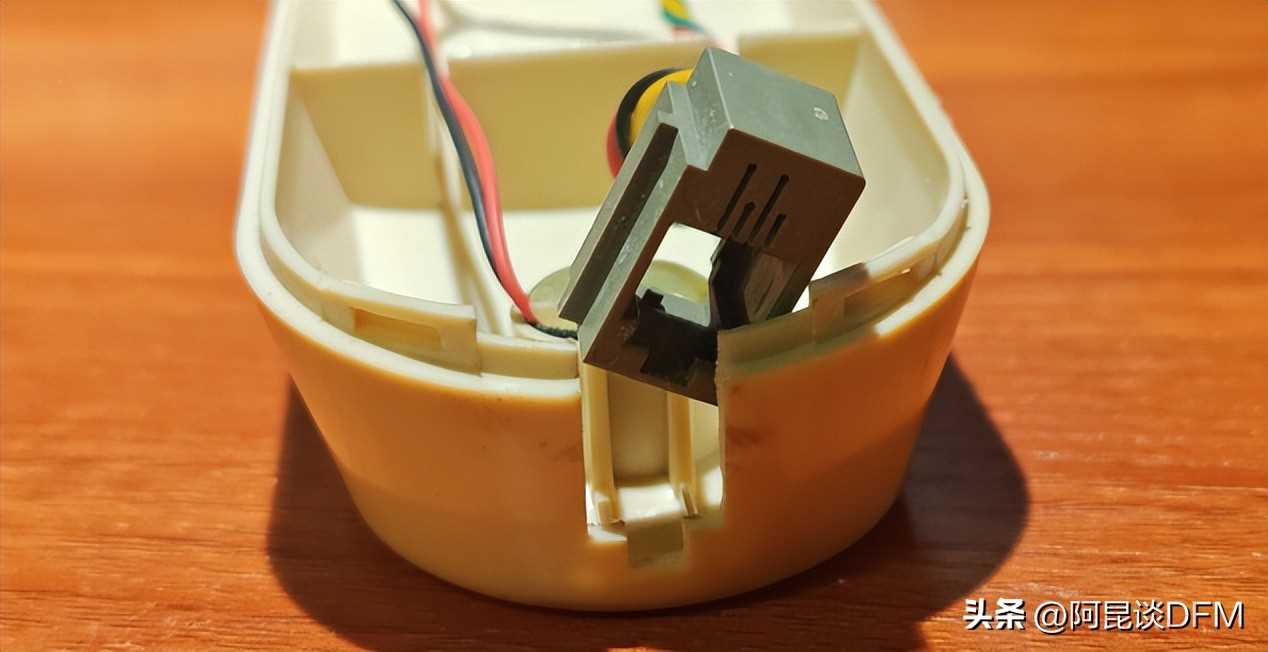

这个地方就是话咪头和电话线接头了，可以说几乎是和上次拆解的座机一模一样。

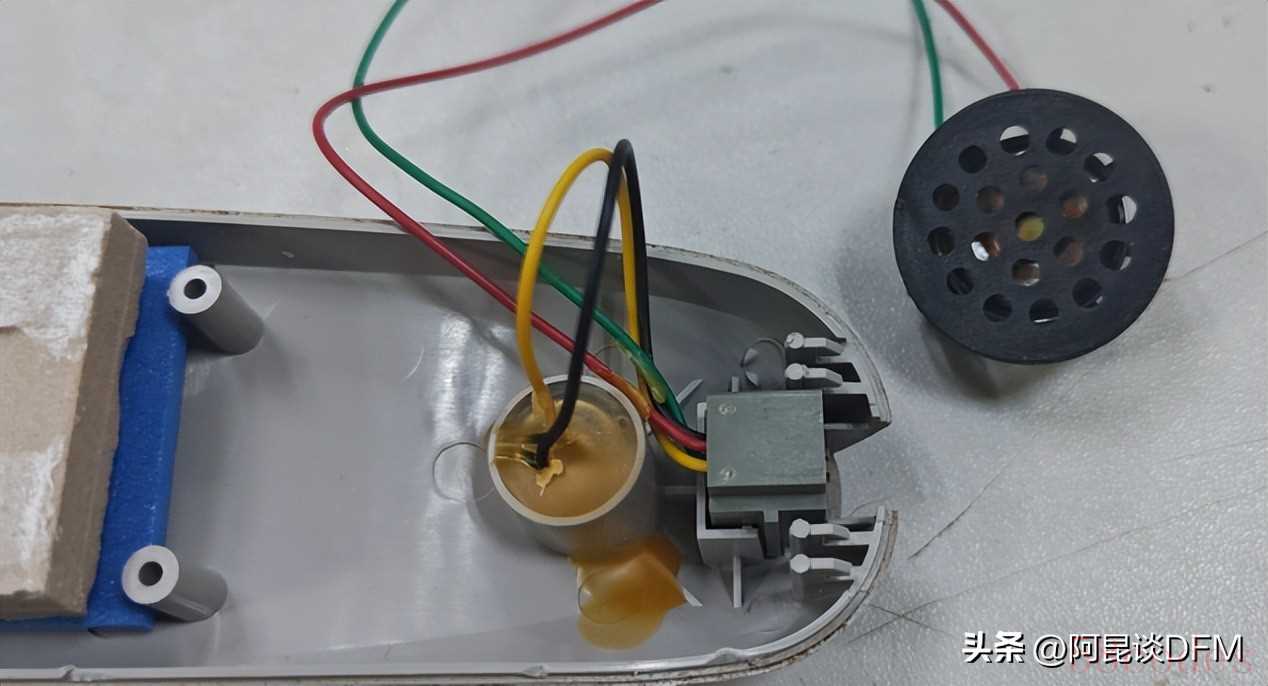

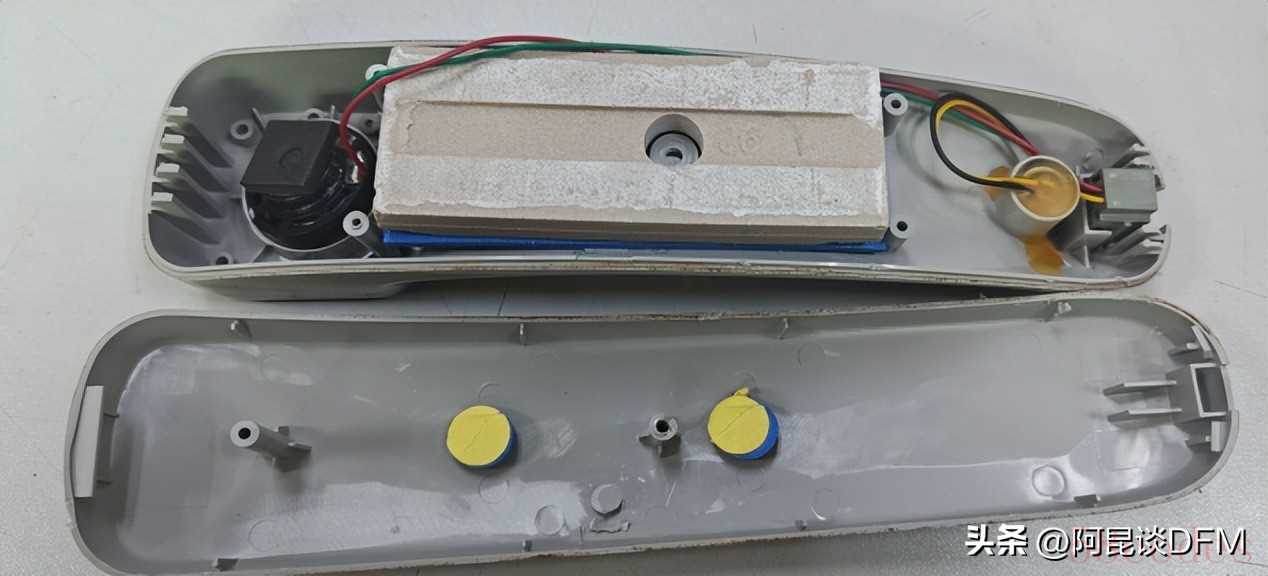

这就是上次拆解的听筒，大家可以看看差别！

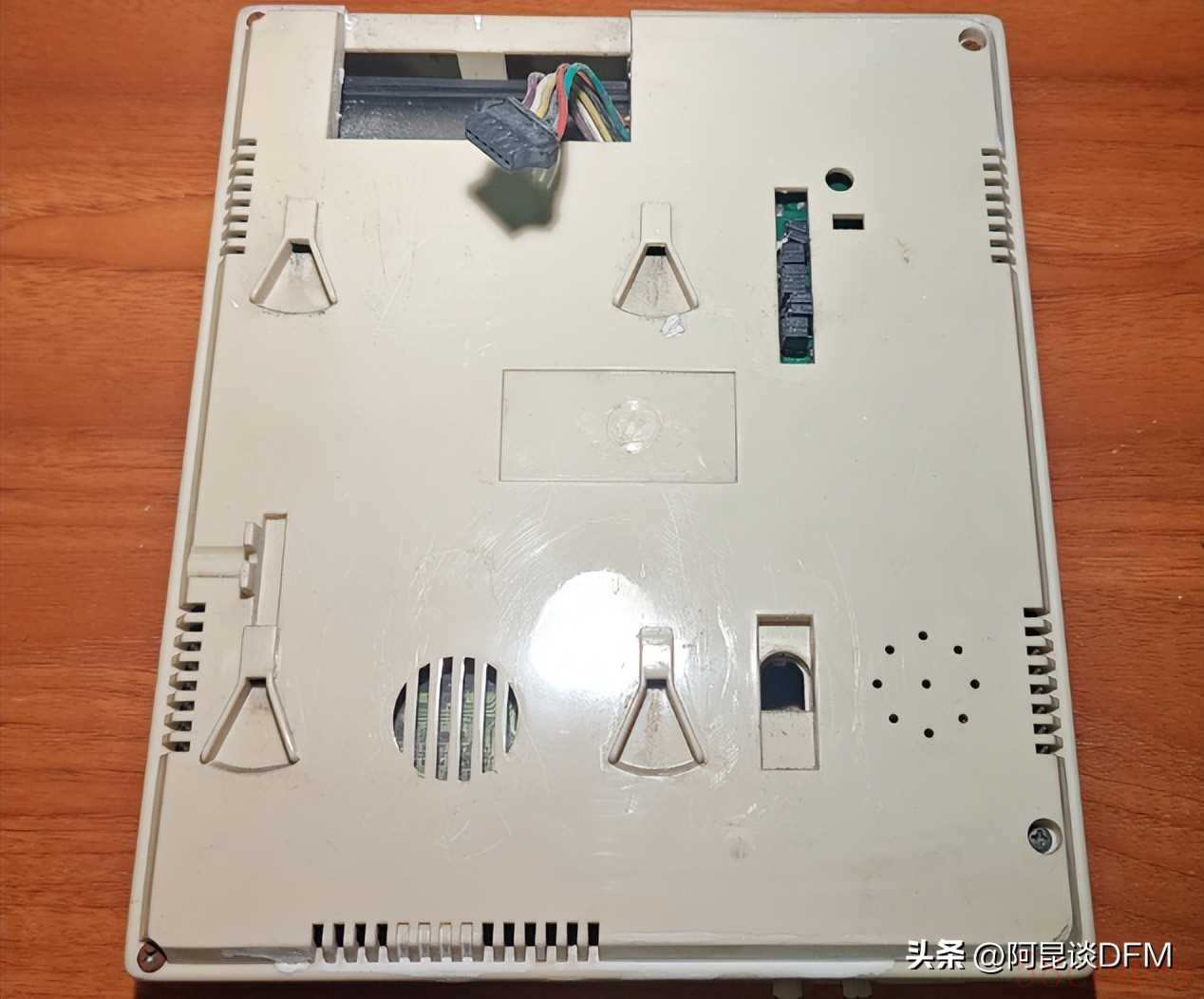

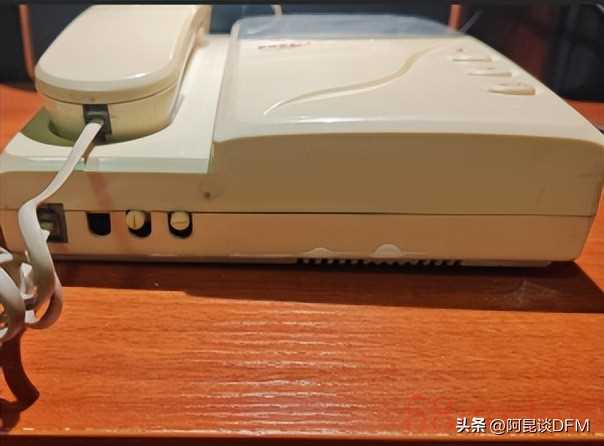

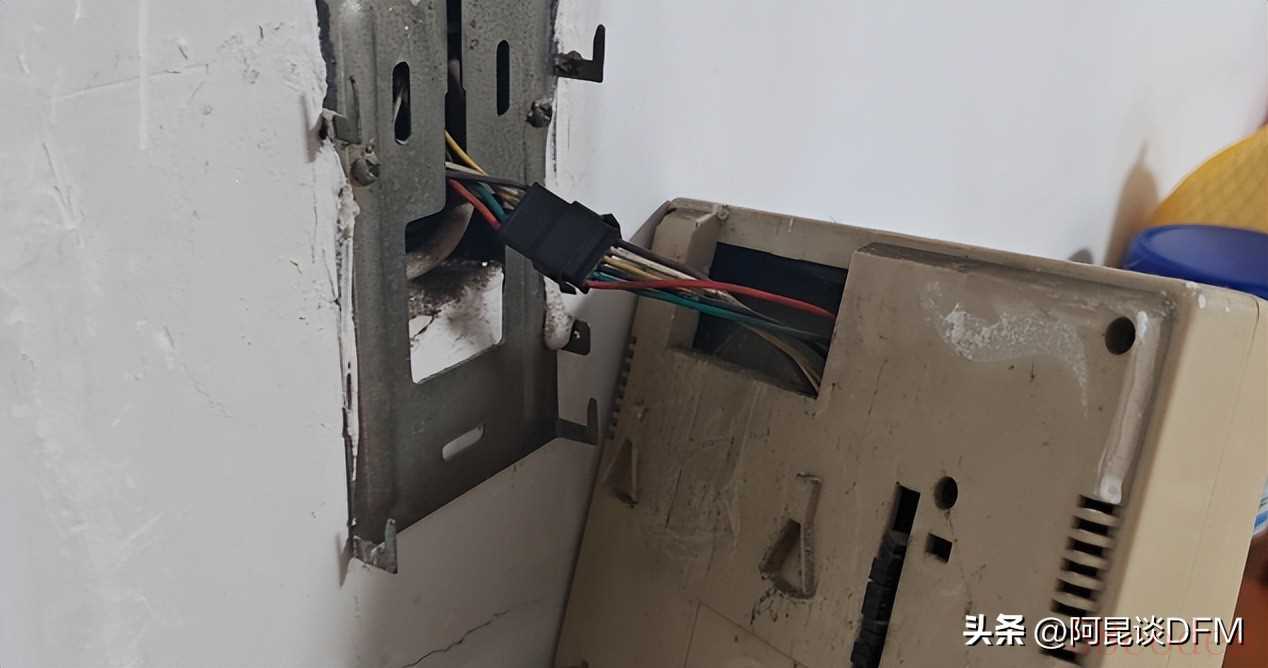

背面接头，包括了电源和网络信号

一拆开里面，和普通的电话机差异太大了

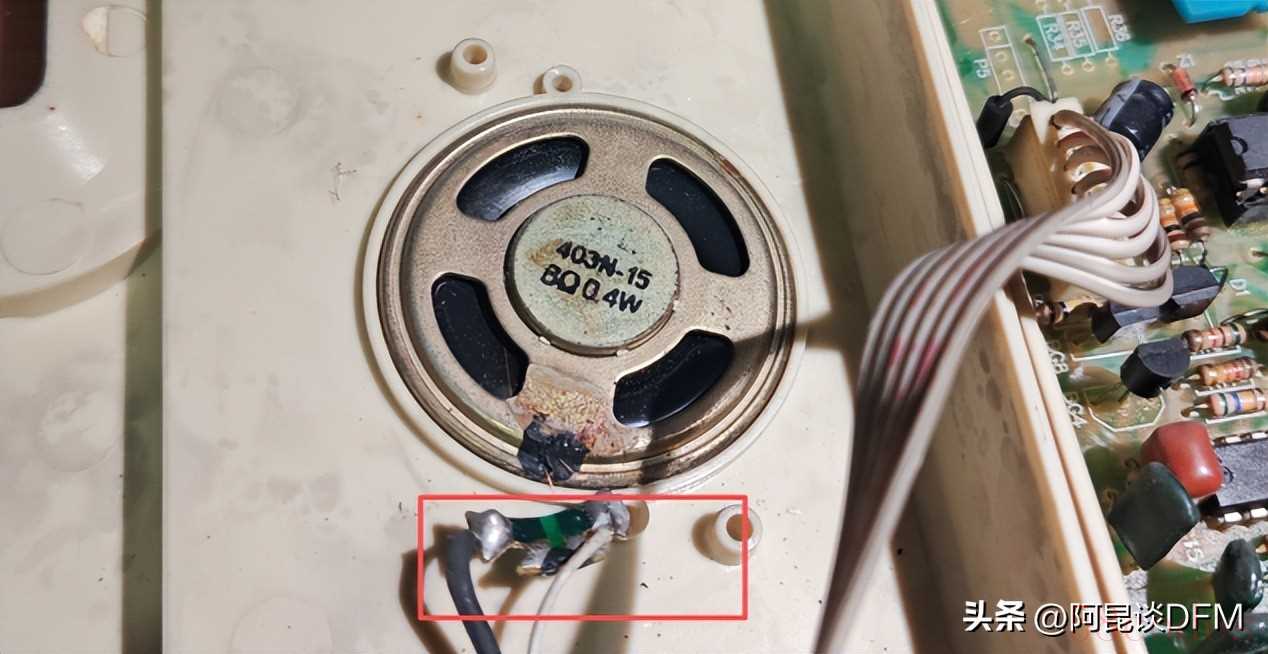

喇叭焊点都直接脱落了，可见年代久远

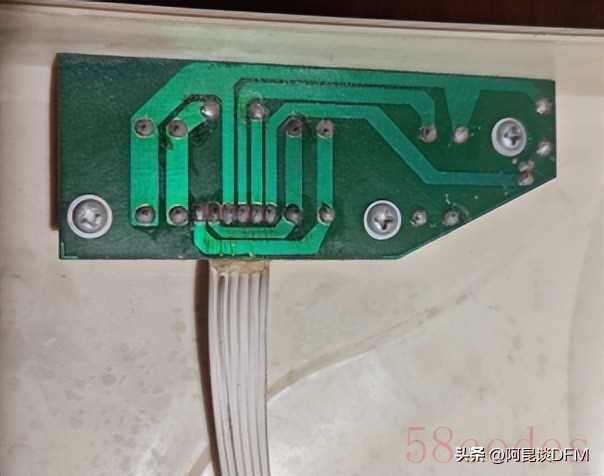

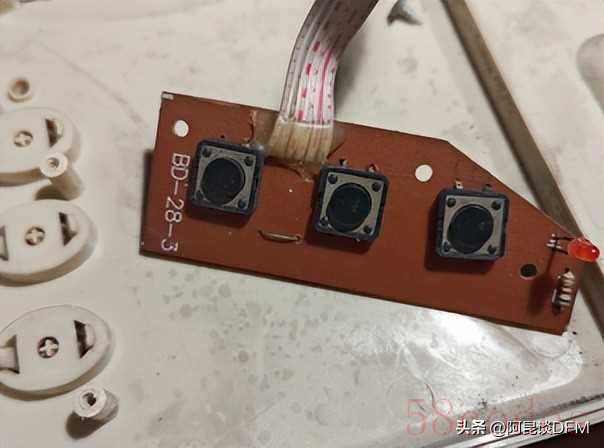

这是面板上“门铃、开锁、视频”的三个按键电路板，PCB板使用的是非常差的FR1纸板制作。

整个工艺感觉都像是手工腐蚀做的PCB，甚至在开关面还有一个跳线，也不知道是不是设计的人没有走好线还是实在“无路可走”。

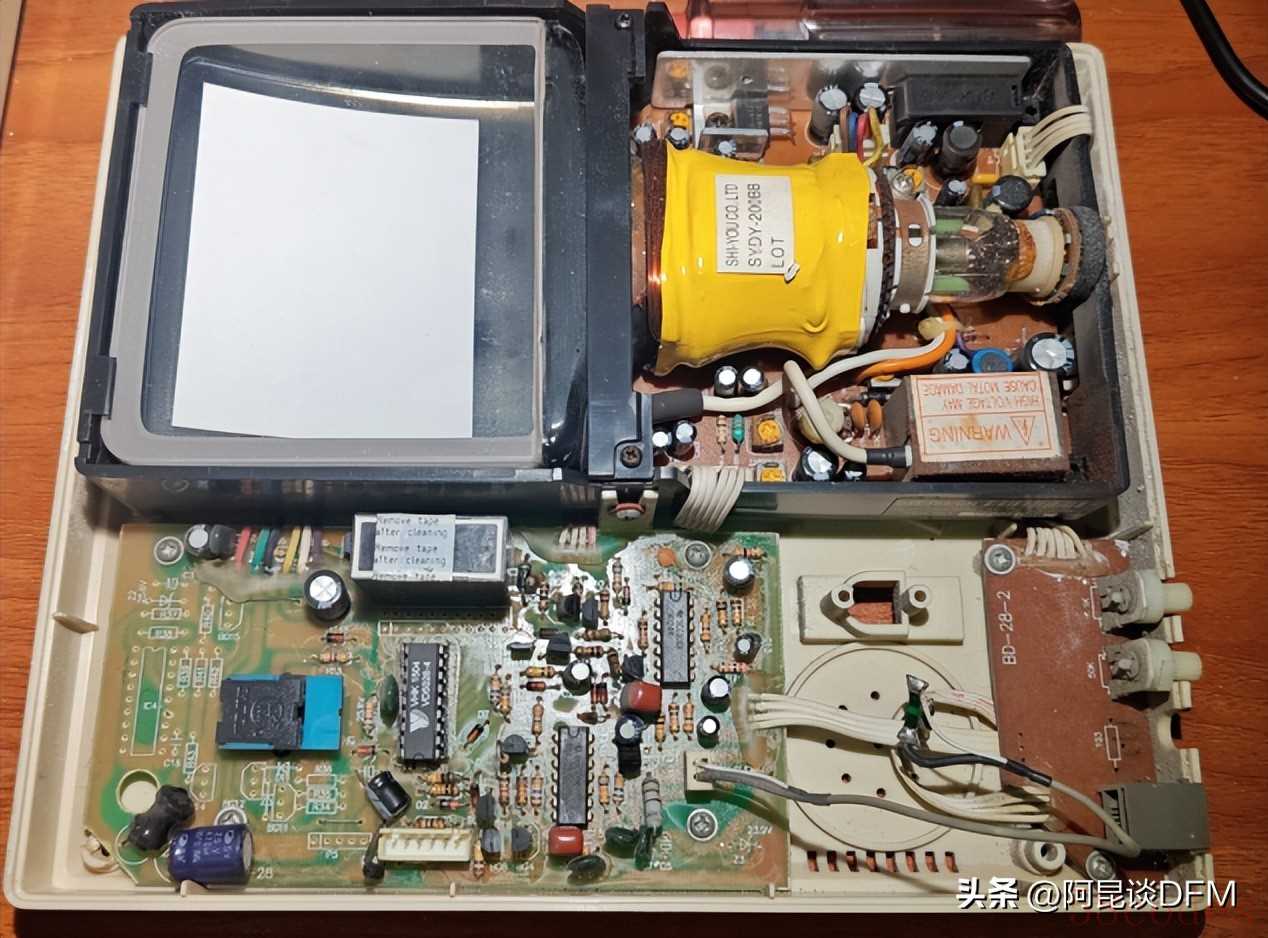

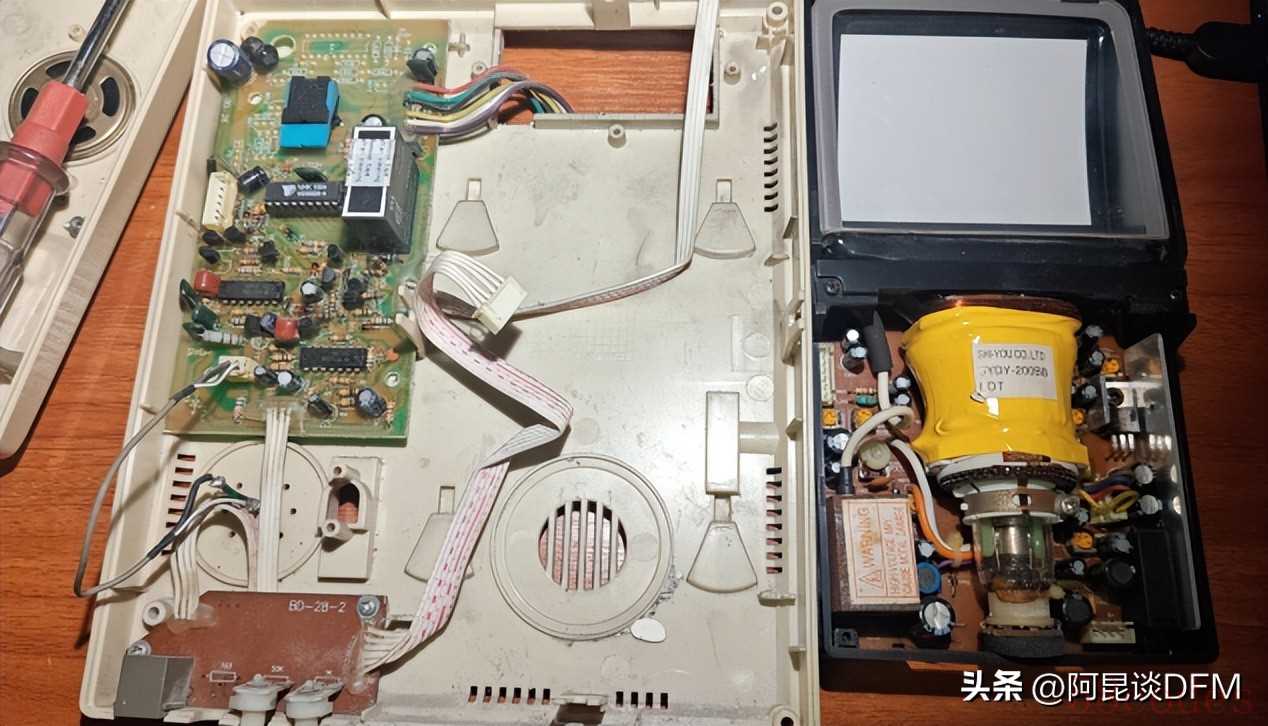

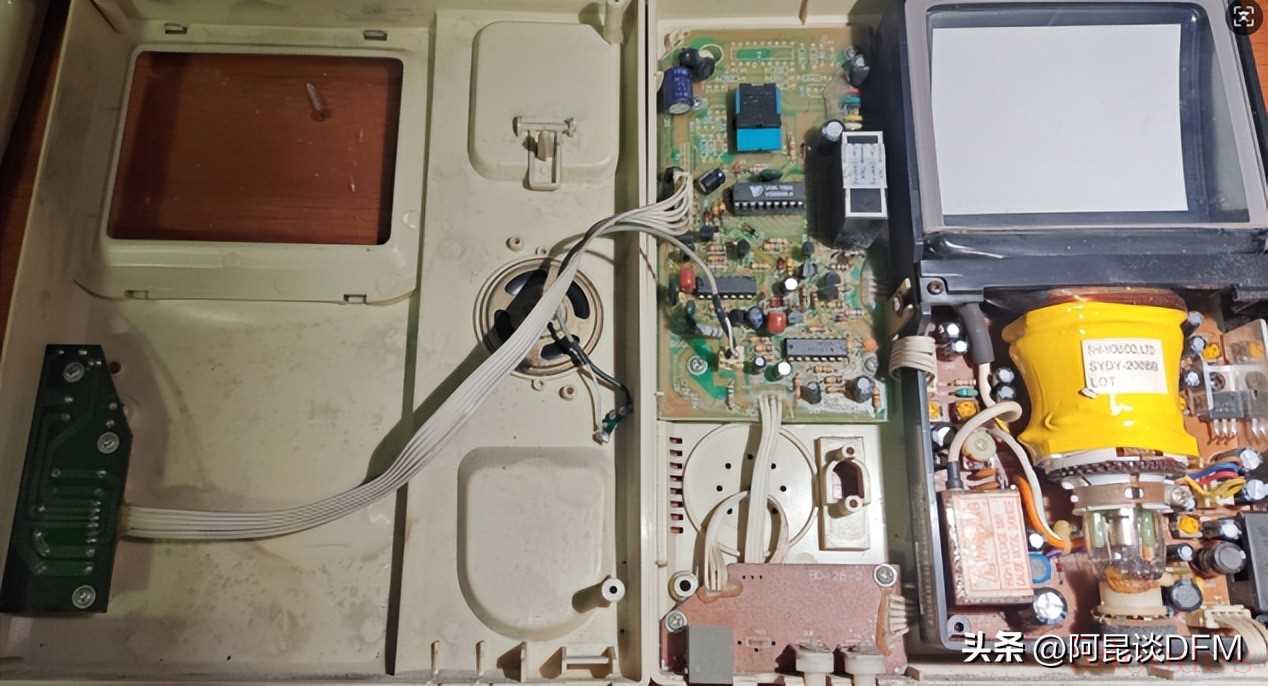

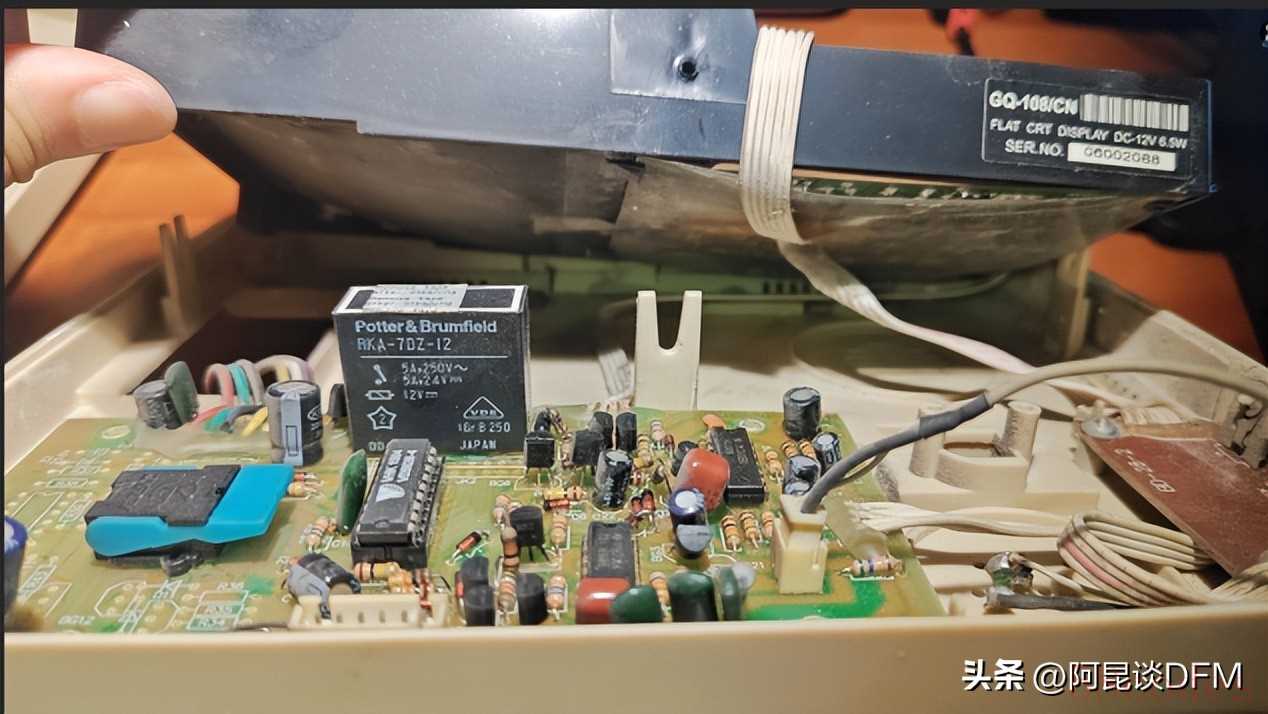

再看看最核心的主板部分，难怪整个电话这么重，里面看起来都“装满”了，还有大家伙。

整个电路板分了2个部分：一部分是电话信号处理切换部分、一部分是带视频显示处理部分，全是插件设计，在集成电路发展的今天 ，这在以前是很考验设计的。

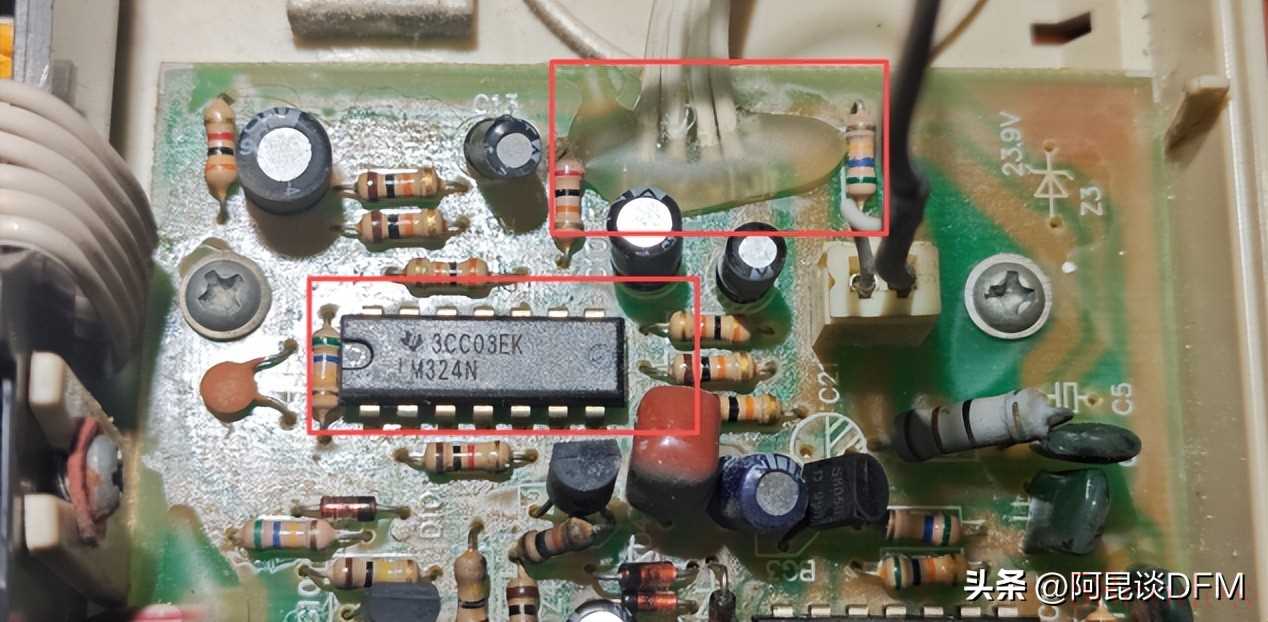

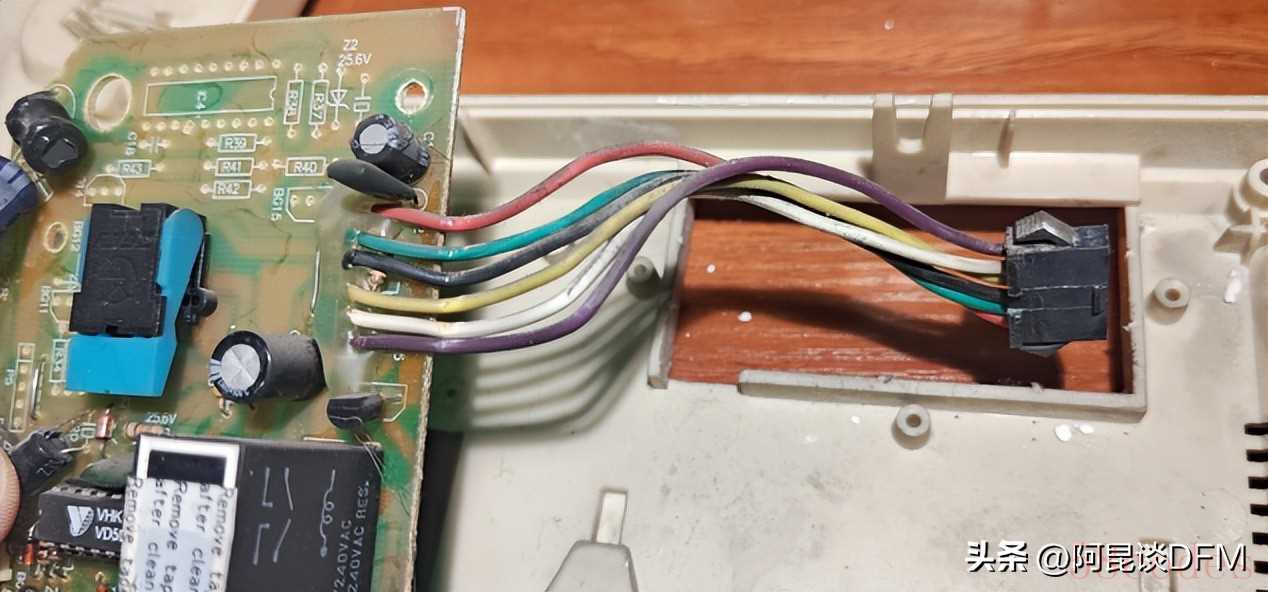

线束部分是直接焊接打胶处理，不太明白为什么不直接用排线座再打胶呢，因为电路板上其它地方又有排线座。LM324N是一个运放芯片，驱动喇叭。

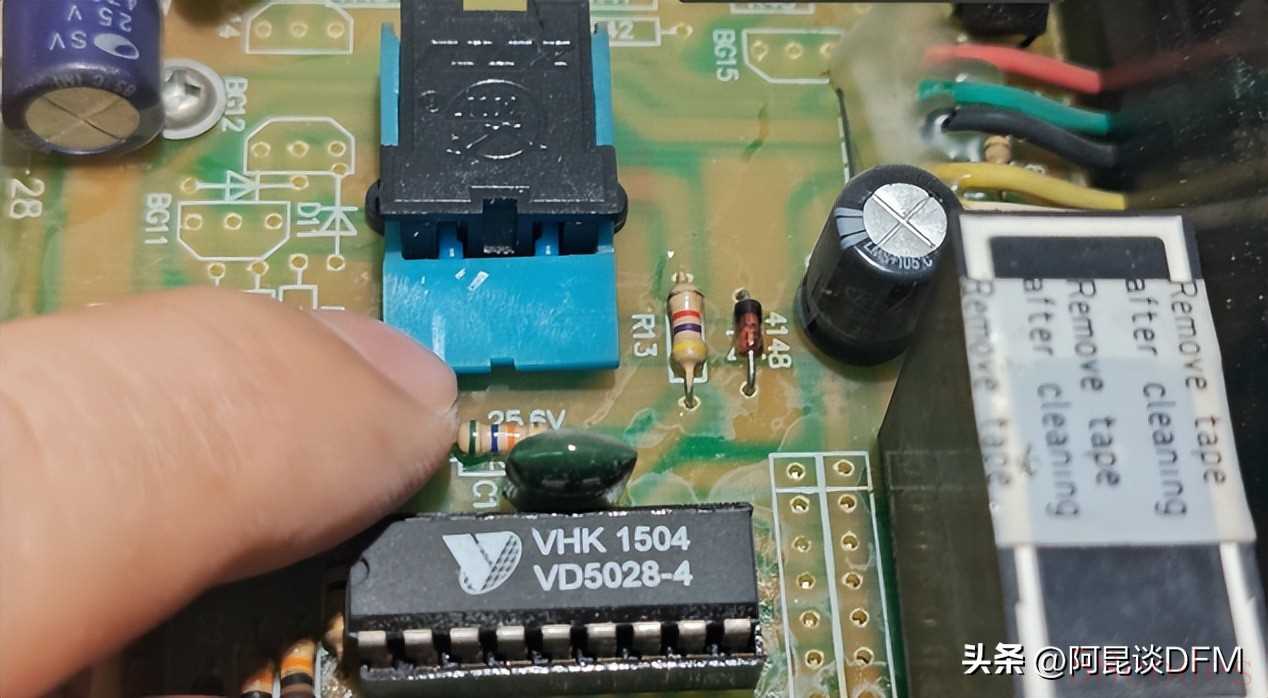

这电话机那个挂机开关

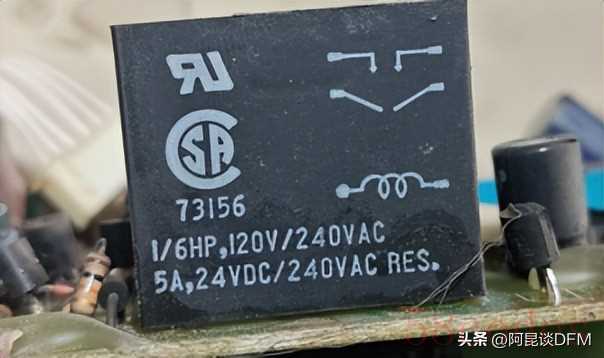

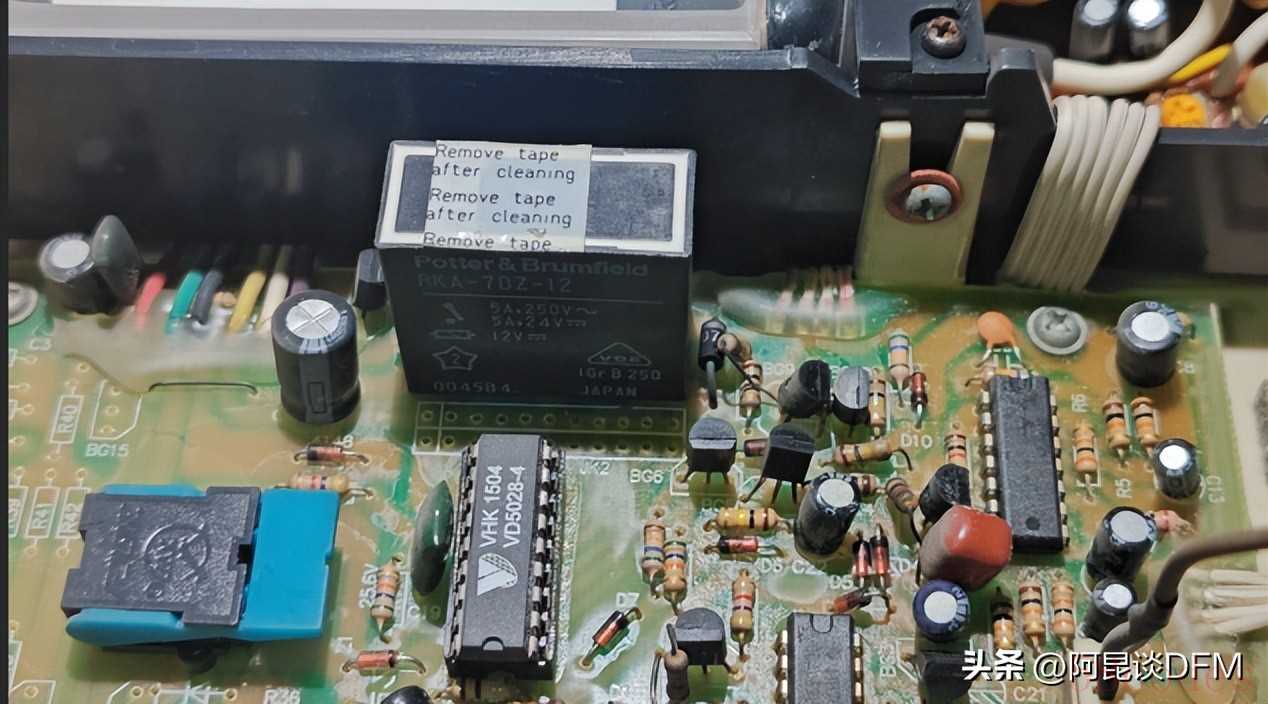

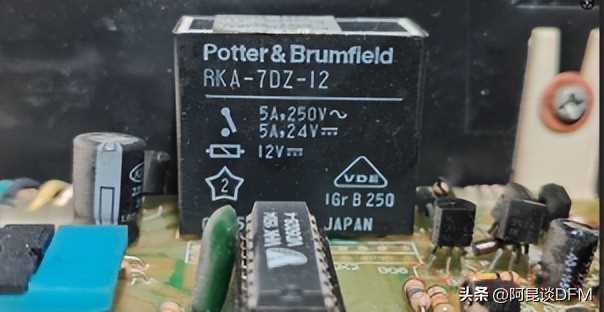

这是一个继电器。

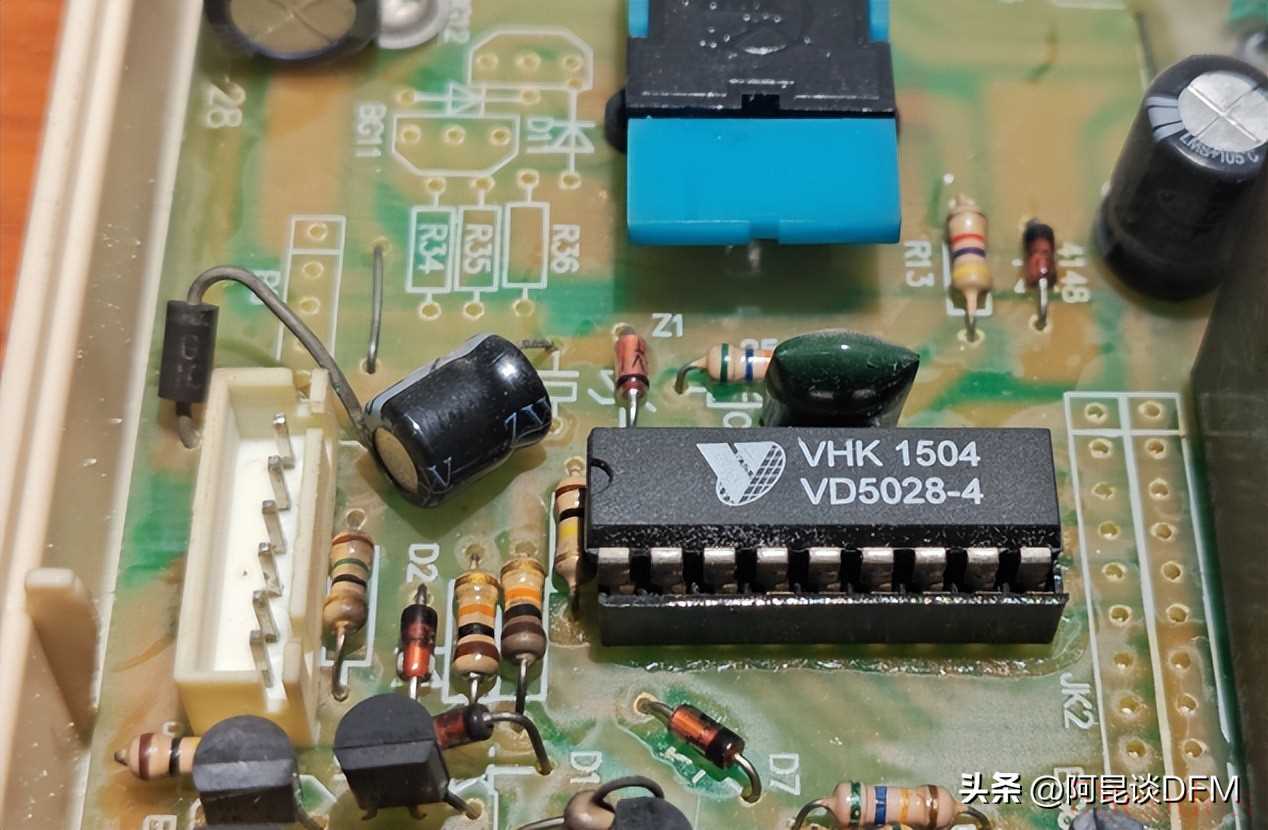

这个VD5028-4芯片插在了一个IC座上，查了一下：

在早期的固定电话（座机）中，VD5028-4 通常用于免提通话或脉冲发号功能。

• 免提通话： 当你按下电话机上的“免提”键时，这个按键动作会触发VD5028-4芯片，使其产生一个特定的编码信号。这个信号通过电话线发送到电话机内部的接收电路，接收电路解码后，会控制一个继电器或开关，接通免提通话的麦克风和扬声器电路。
• 脉冲发号： 在更早期的脉冲拨号电话中，它也可能被用来将按键数字转换成相应的脉冲信号序列。不过，更常见的脉冲发号芯片是UM9151等型号。

以前的这种插件设计也是极具年代色彩，现如今技术发展，已经很少有这样的设计了，别看是几十年前，但是真的对电路理解、PCB布局布线是非常有要求的。

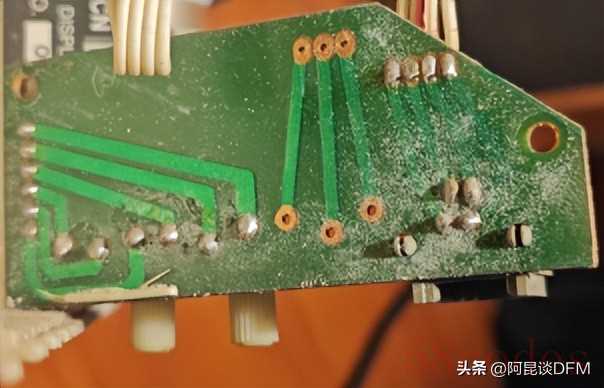

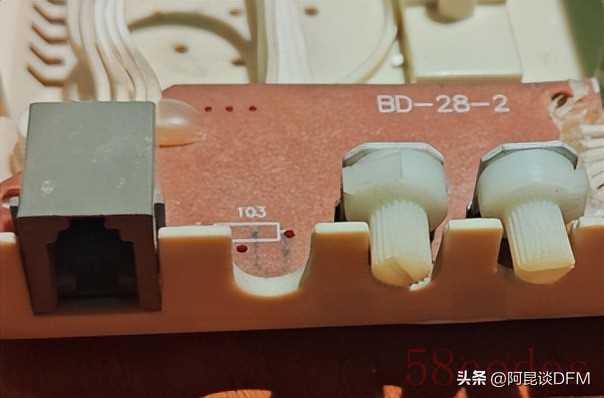

这个调节电路小板也是非常的粗糙，这个背面的走线方式强迫症是无法接受的，这样的走线称“直男走线”

继续拆解

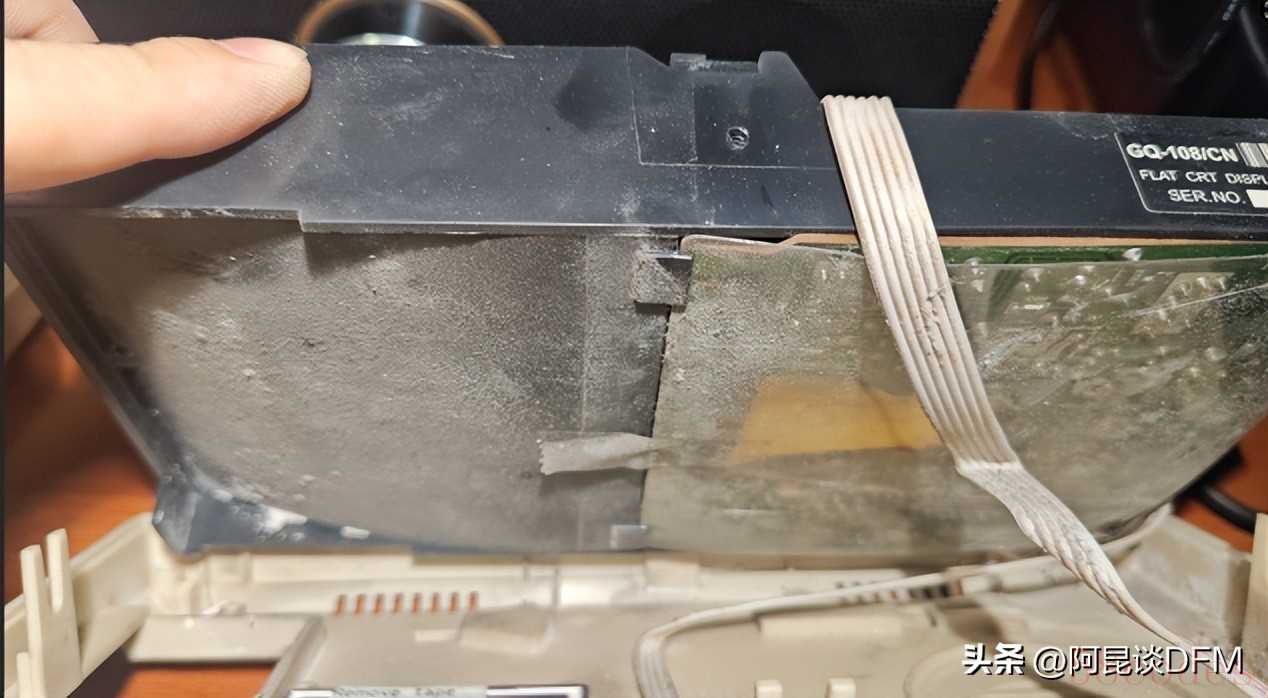

显示模块下方一层灰

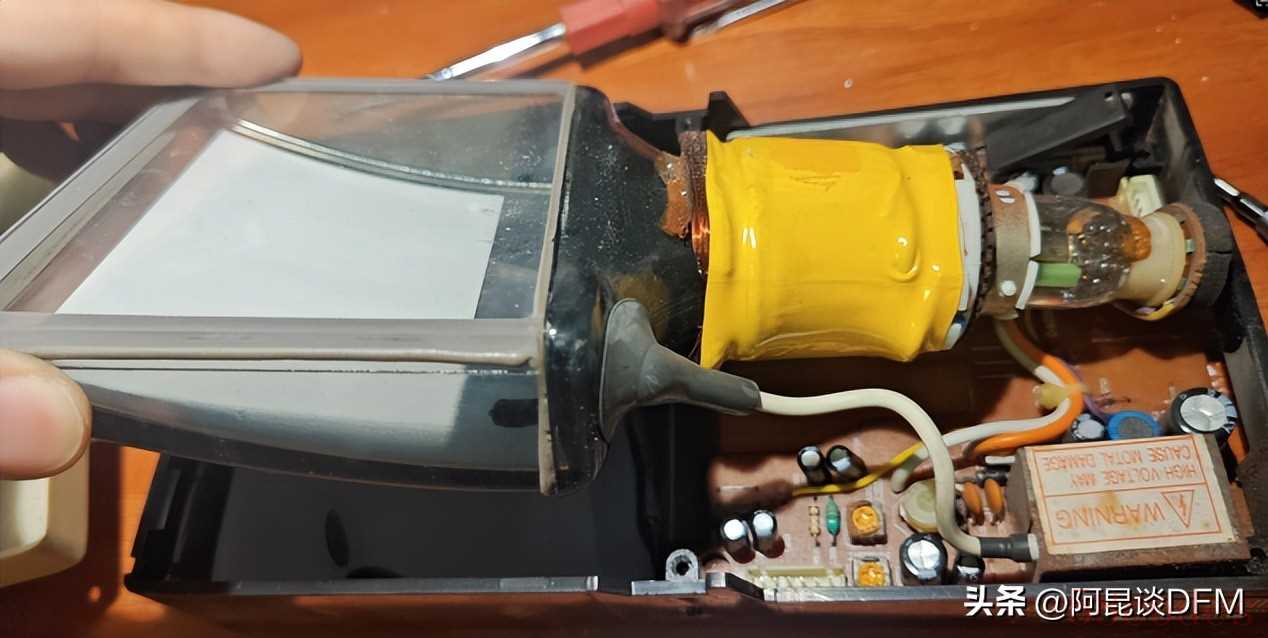

把显示模块分开后才能将电话主板拆开来看。

这是电源和信号入口了

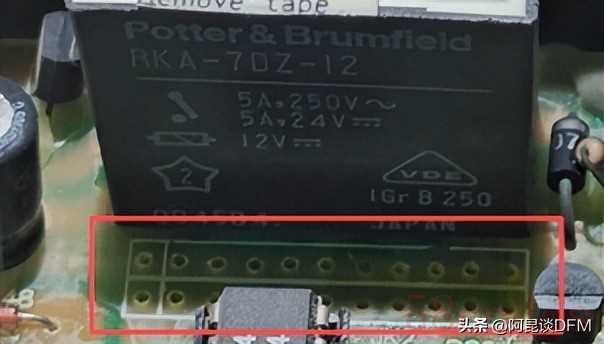

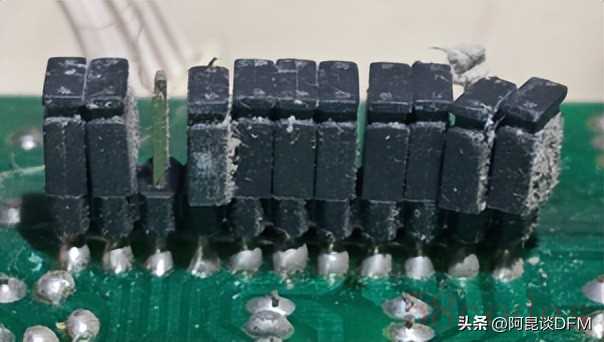

主板底下挺有意思，设计了一排的短插针来做一些预设置用。

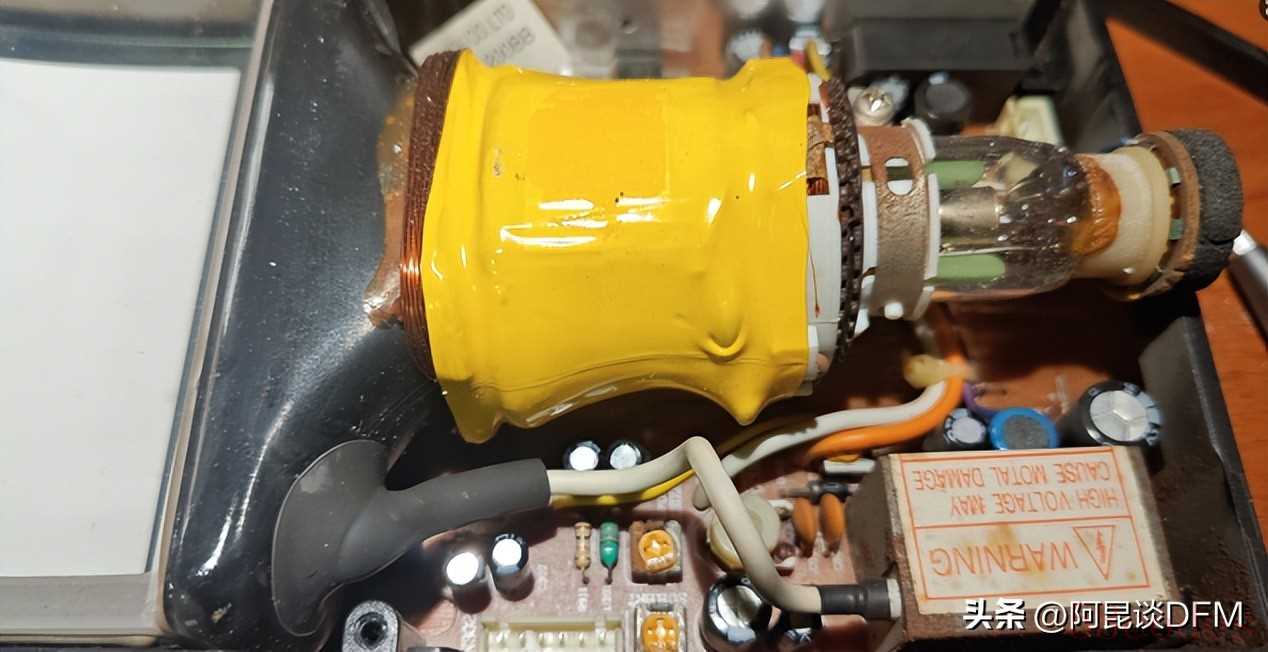

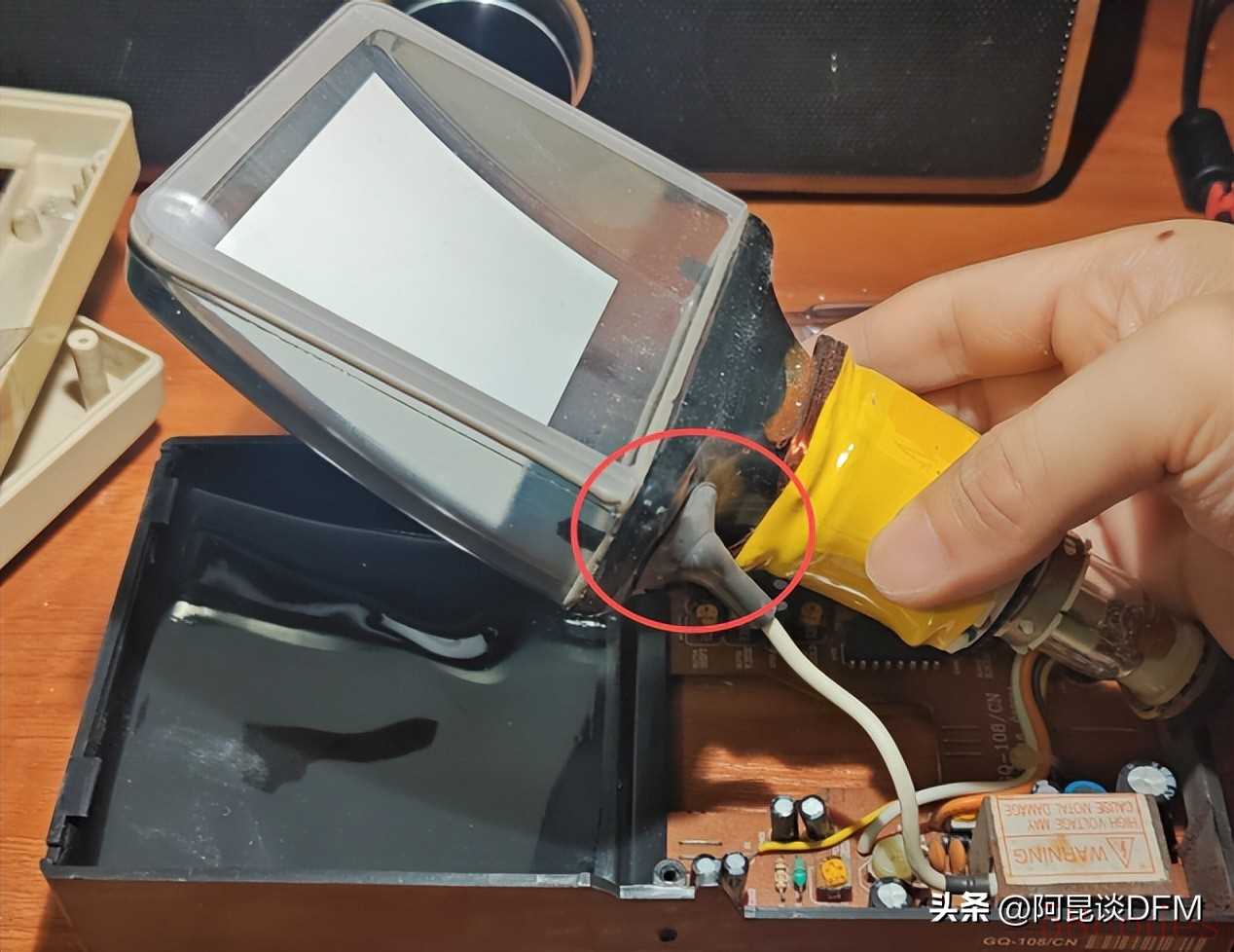

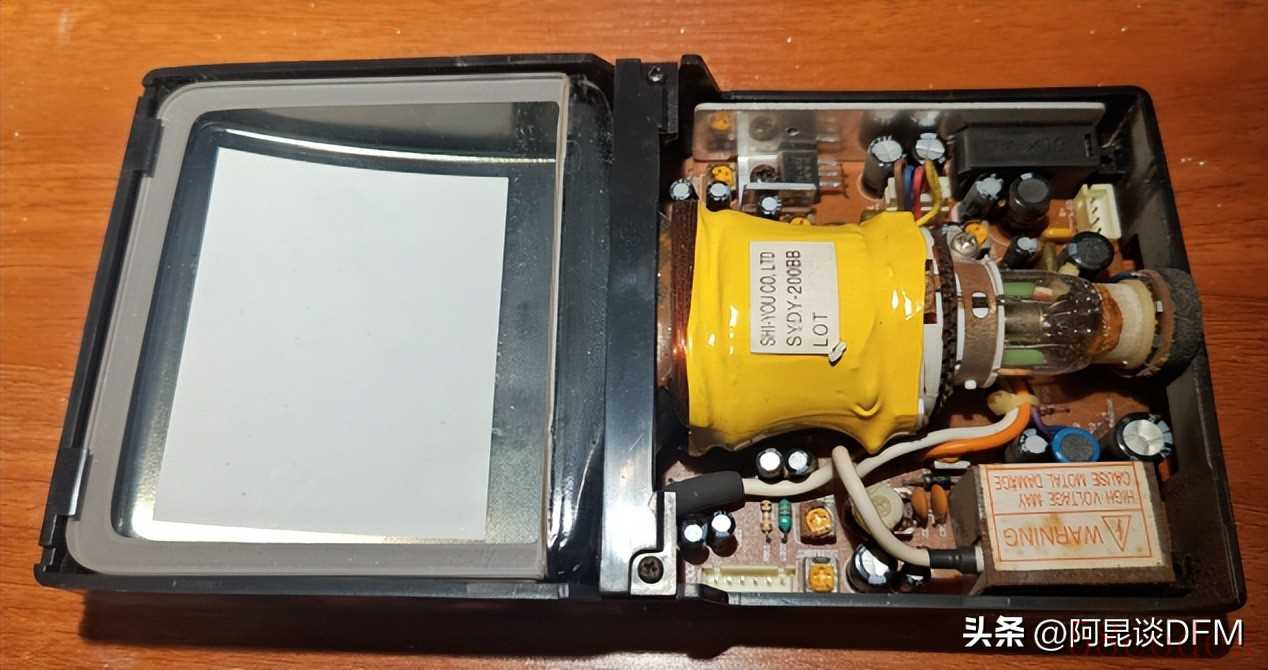

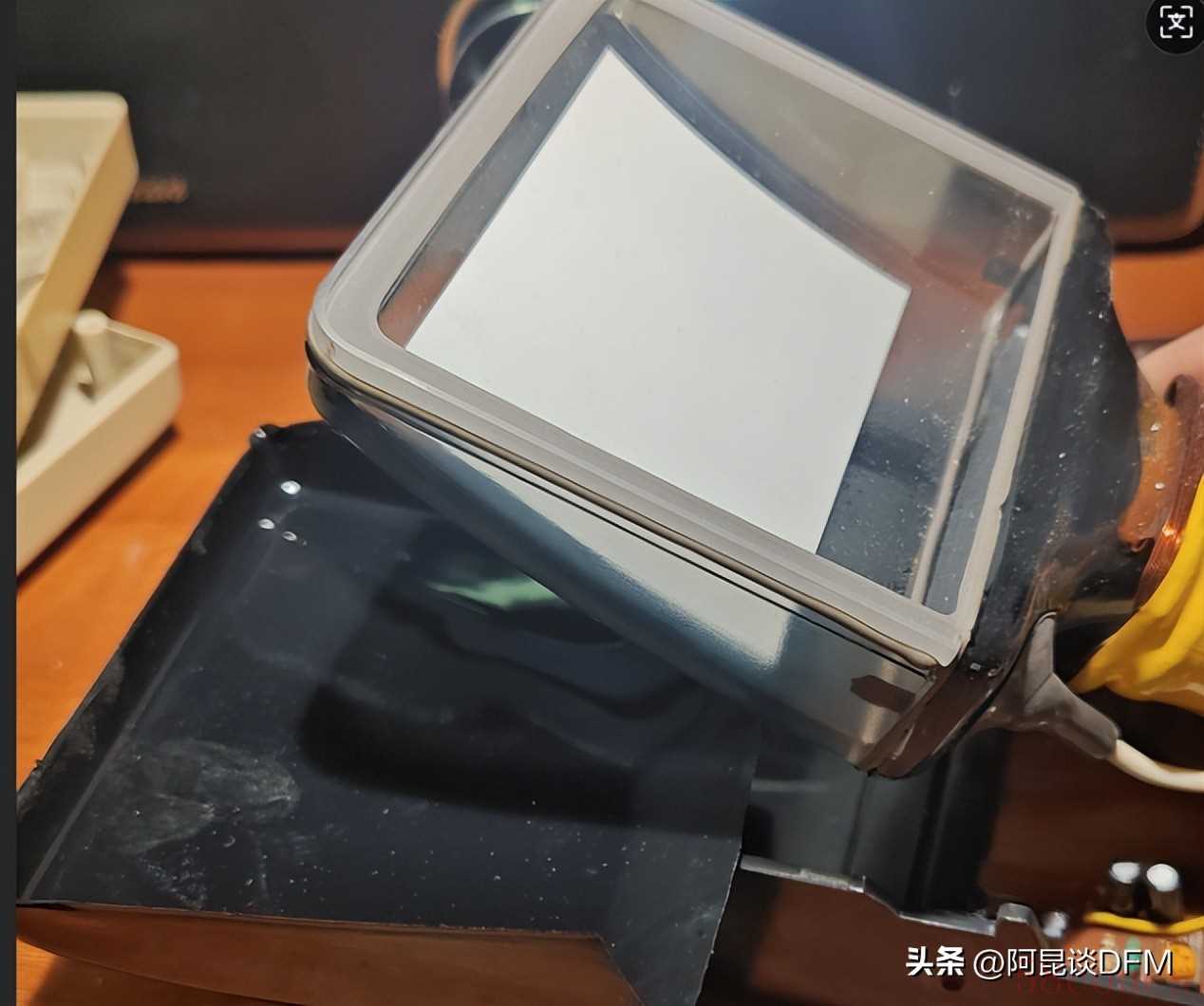

电话机整个占比最重的可以说就是这个显示部分了，其中最核心的就是这个黄色的像电子管一样的CRT显像管了。你可以理解这就是一个微型黑白电视机的显示工作原理。

早期的可视电话会用CRT还是因为有时代的技术局限：

在20-30年前，液晶显示器虽然已经存在，但成本极高、分辨率低、响应速度慢，远未普及。CRT技术是当时最成熟、成本相对可控的显示技术，广泛应用于电视机、电脑显示器。因此，将它微型化后用在可视电话上，是顺理成章的选择。

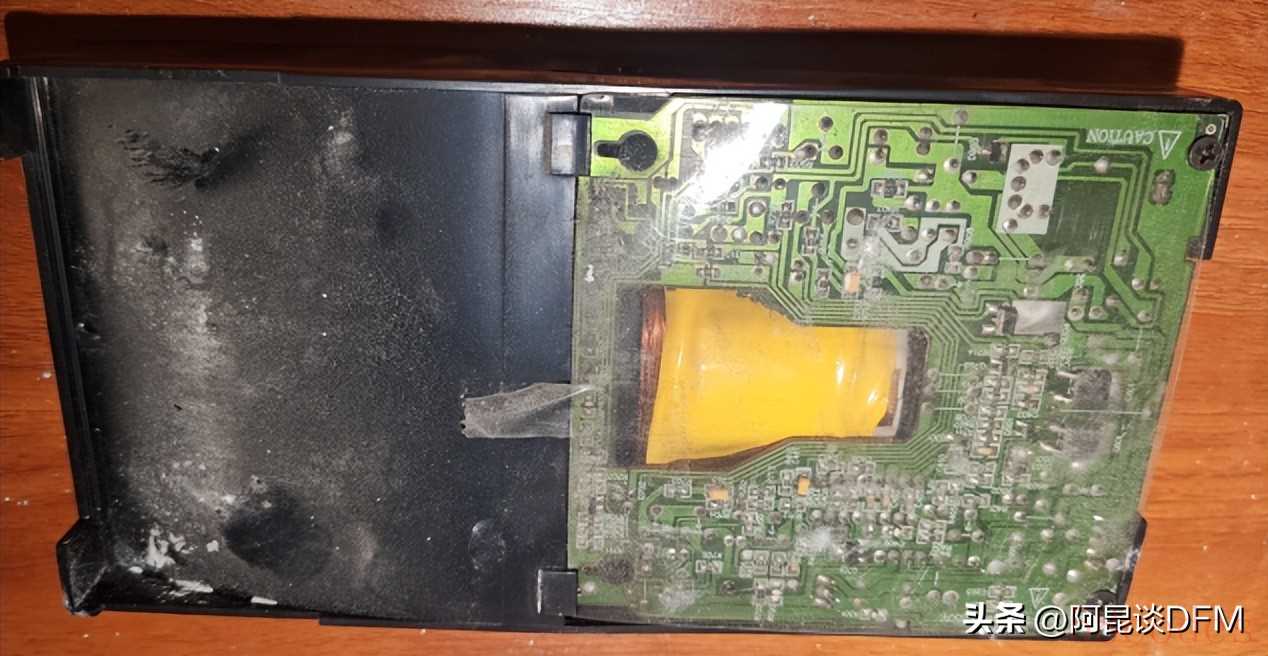

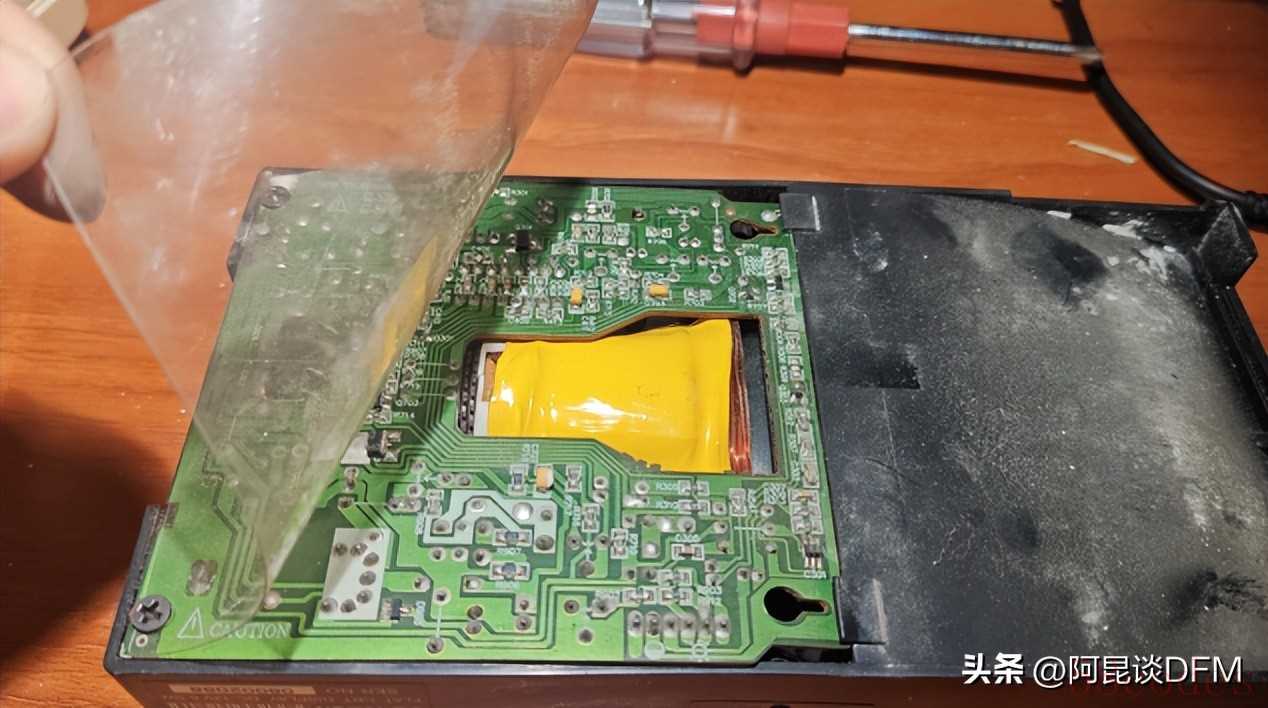

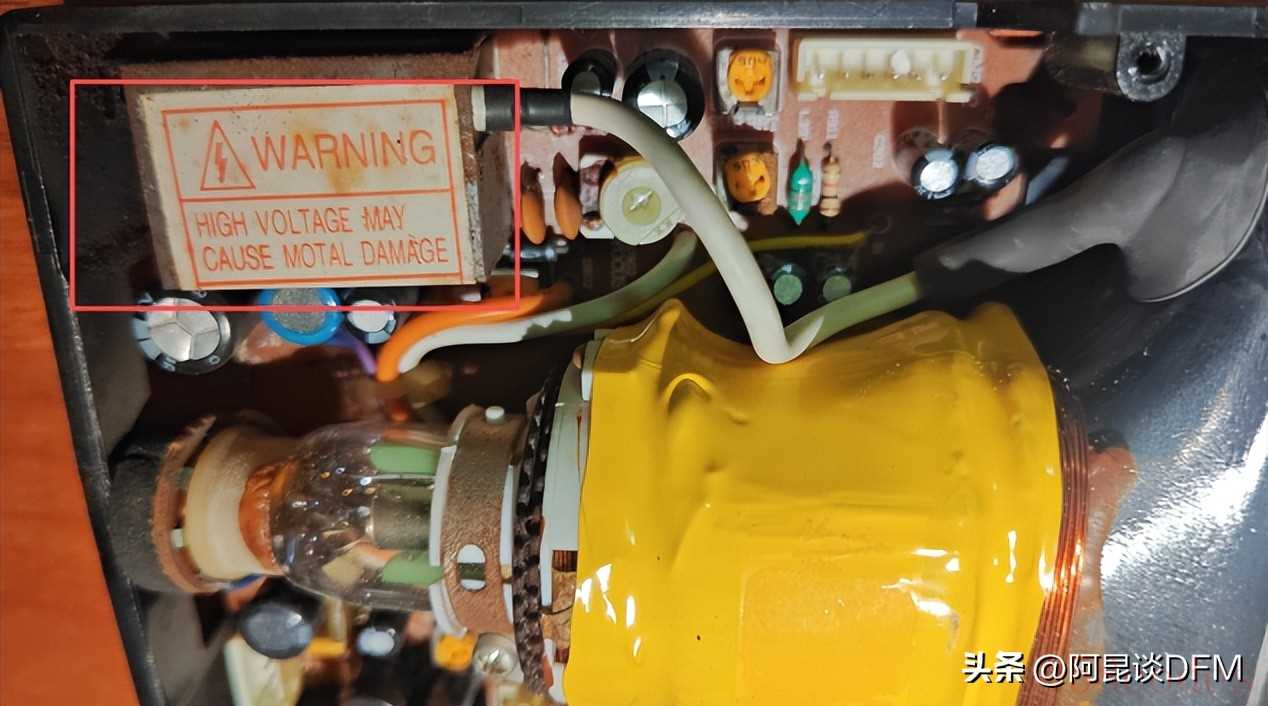

背面电路板还用了一个麦拉片约缘，因为有高压。

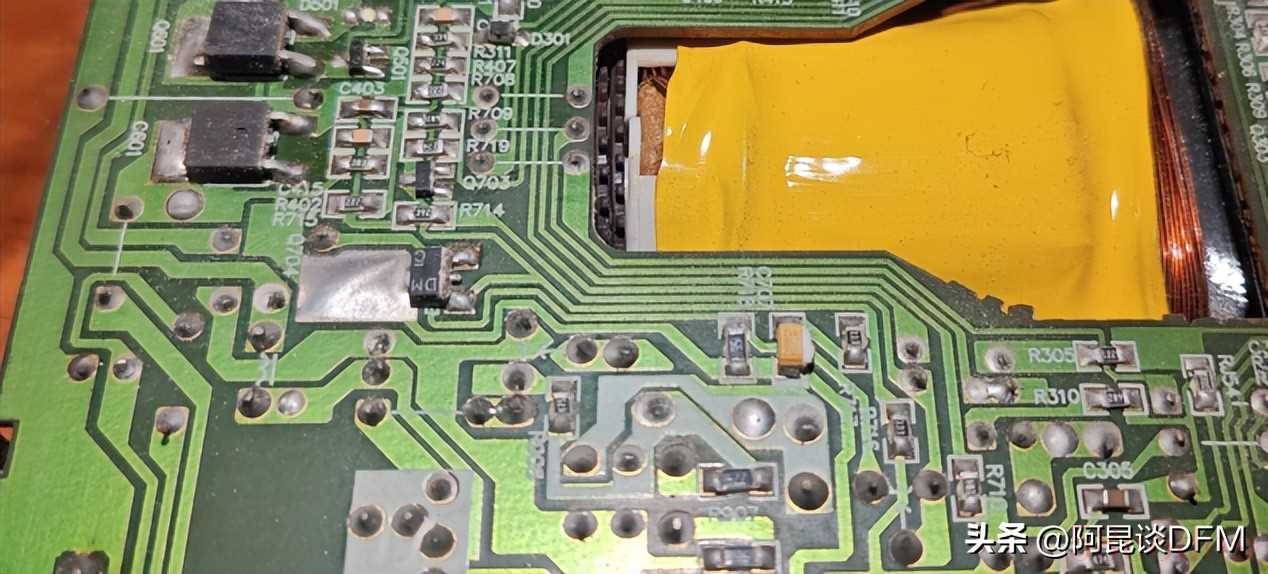

贴片电阻焊接质量也真是不怎么样，我都怀疑是不是手工焊接。

而这块电路板上的电路负责将模拟视频信号进行编码和解码，也可能 负责通过电话线传输视频数据。当时的电话线是普通的模拟语音线路，带宽非常窄（约3.4kHz），所以视频信号必须被高度压缩，导致画面尺寸小、帧率低、画质差。

这一块是不是CRT电视机内部非常像。

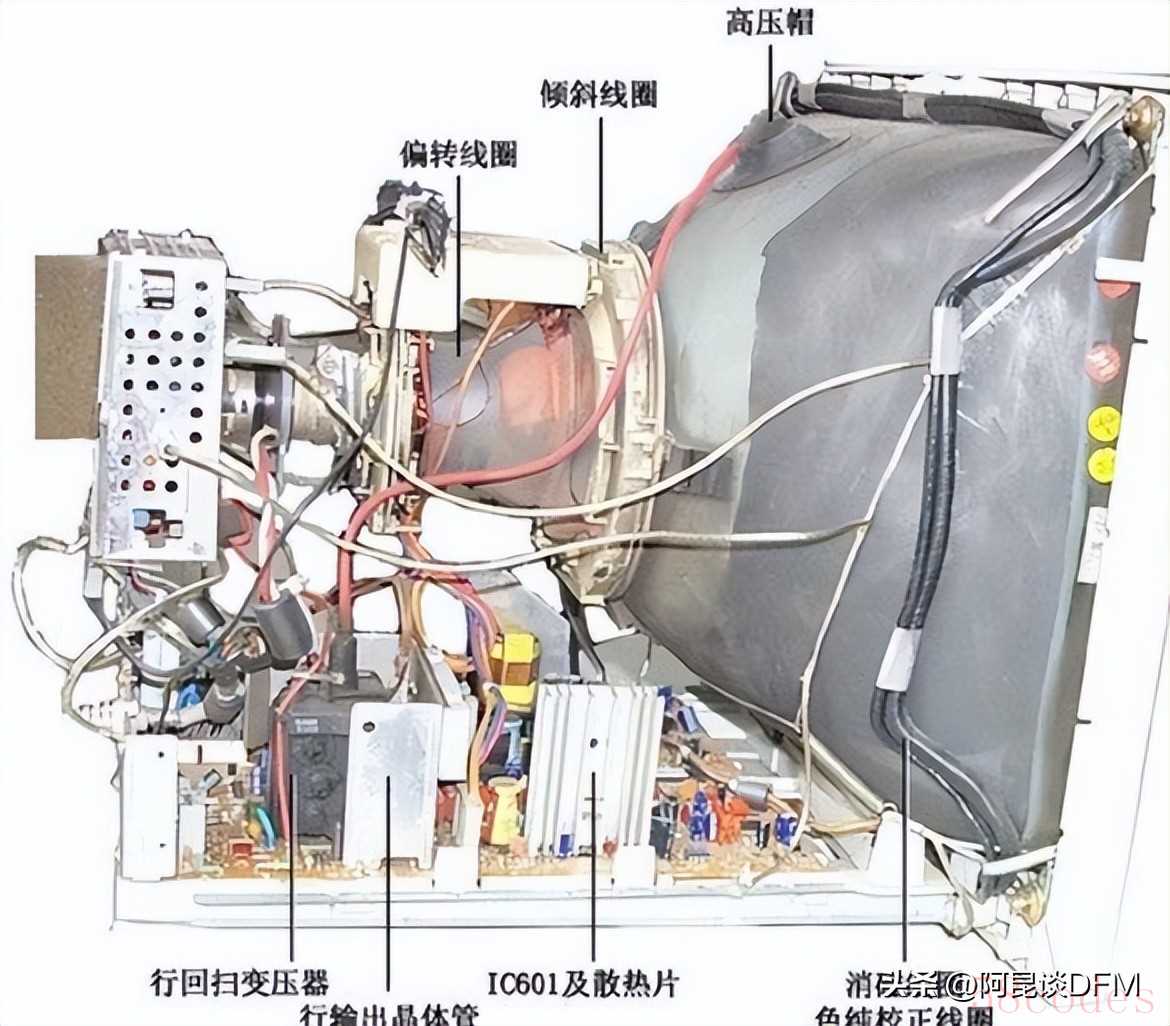

以上是CRT电视机内部

这就是高压帽

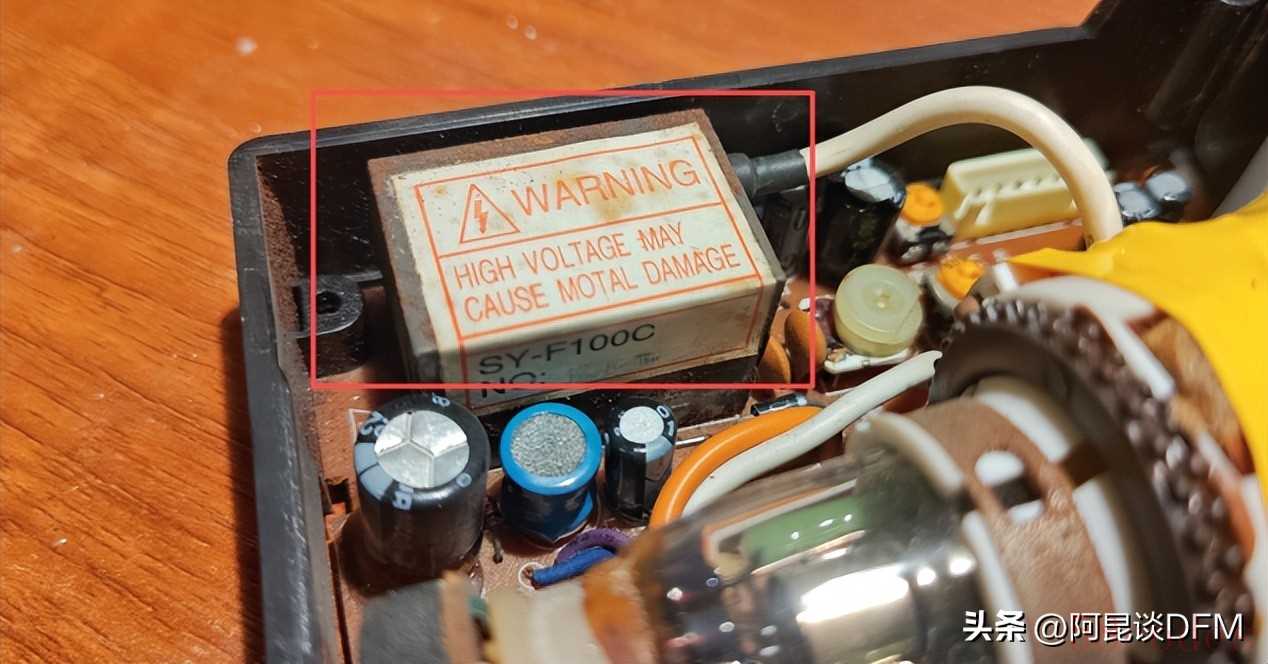

这是高压包（行输出变压器），这是CRT专属的部件！它负责产生CRT正常工作所需的数千伏甚至上万伏的高压，用以加速电子束。

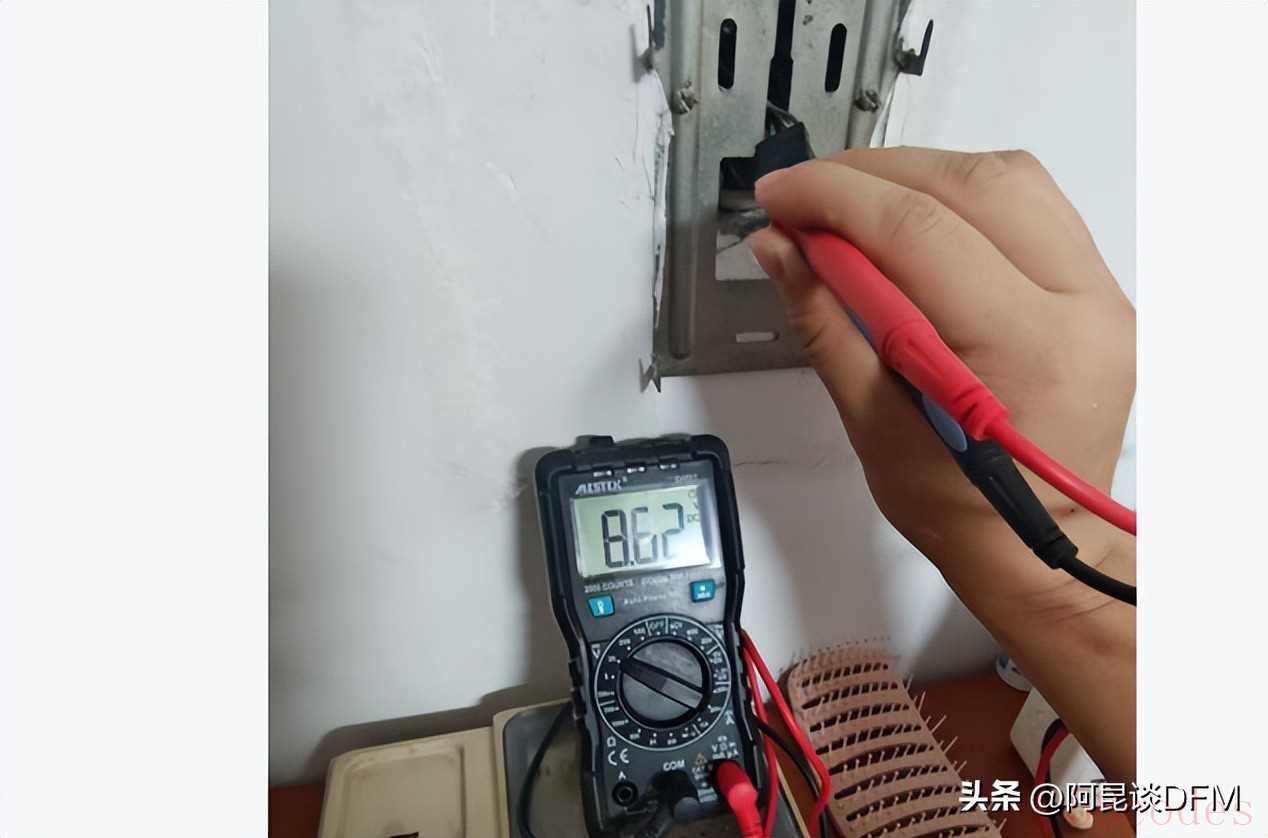

但具体这里有多少电压就不清楚了，我猜电话线路里进来的是24V电压，然后高压包应该是把电压上升到上千伏。不过我实测试发现外部电压才9V不到。

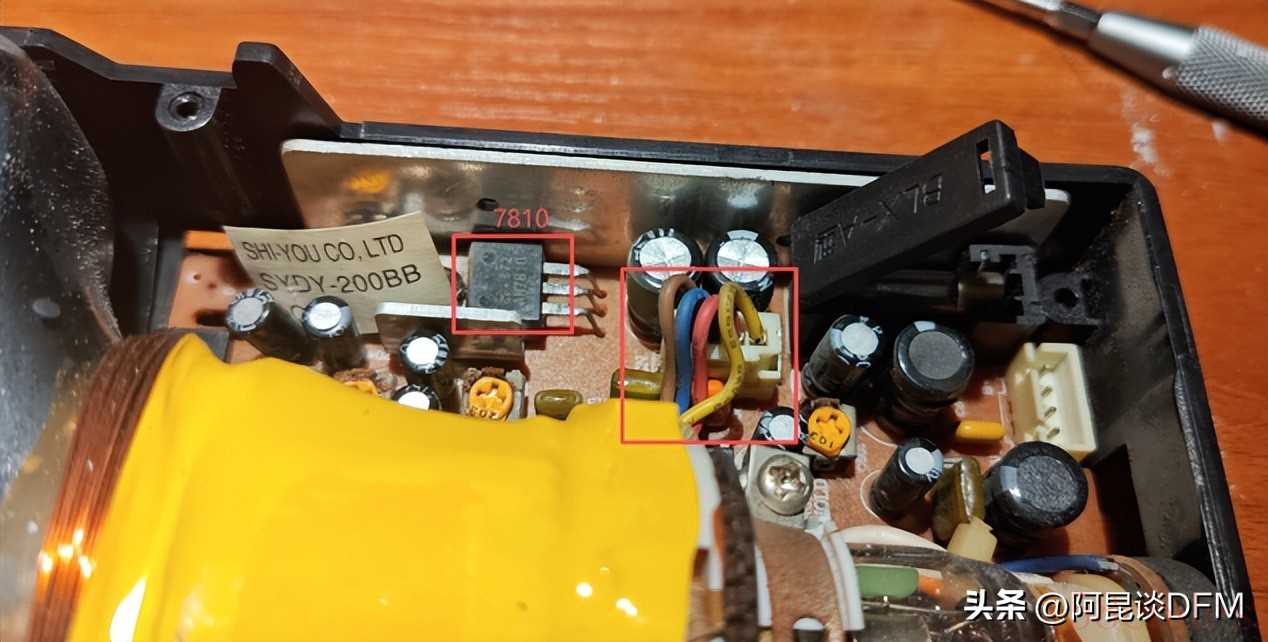

里面还有个7810，也不知道是不是把10V转成高压。

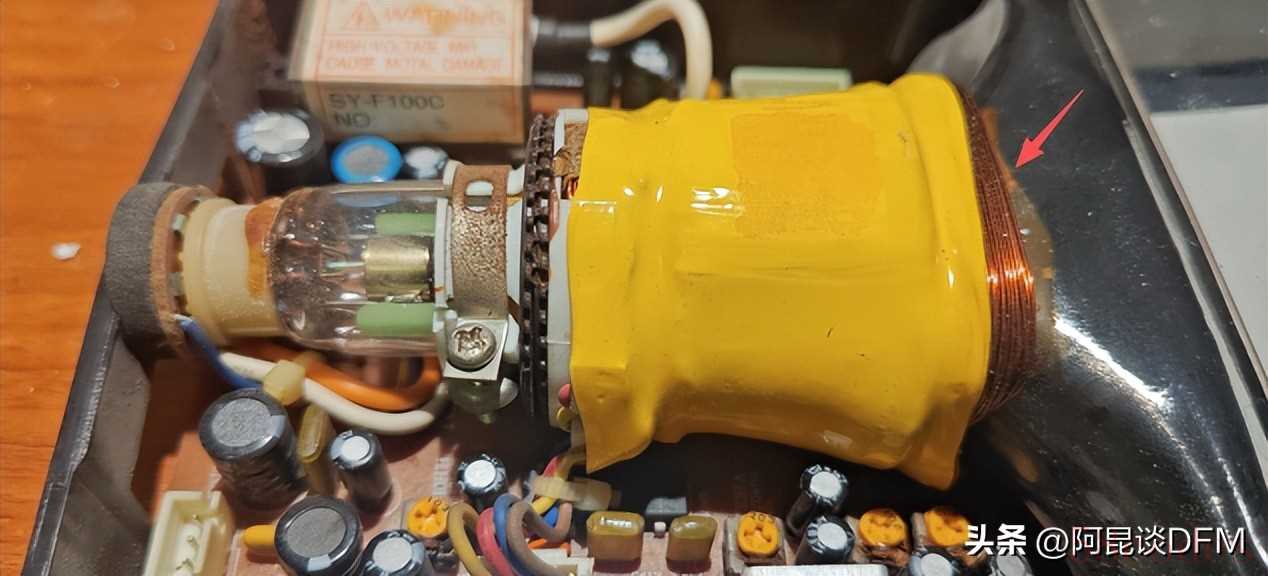

偏转线圈： 套在CRT管颈上，通过电磁场控制电子束的扫描，从而在屏幕上形成画面。

时代在发展，科技在进步，每个老物件的内部都代表了那个时代的经典与辉煌。

如今电话视频的发展越来越清晰，简单，但是人和人之间的关系是否也能更简单呢？
