电机接线盒 防护要求及相关措施

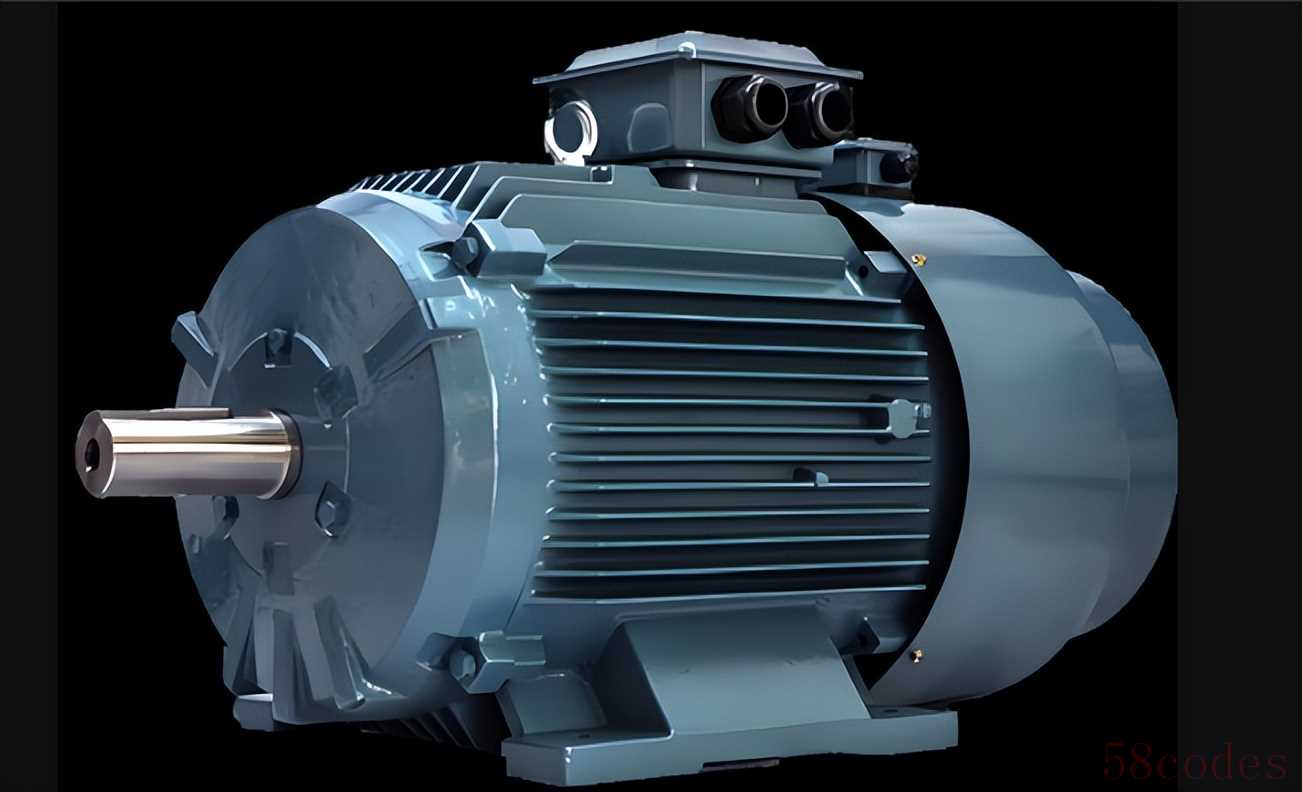

电机接线盒是电机电源接入、信号传输的关键接口，其防护等级需重点阻挡粉尘侵入与液体渗漏，避免因接线端子受潮、积尘引发短路、漏电或接触不良，进而导致电机故障甚至安全事故。接线盒的防护等级要求需结合电机整体应用场景，同时满足电气安全规范。

从通用防护等级标准来看，接线盒需至少符合电机整体防护体系中的核心要求，且部分场景下需高于电机本体防护等级。根据 GB/T 4942.1《旋转电机整体结构的防护等级（IP 代码）分级》，普通室内干燥环境的接线盒，防护等级不低于IP54，即能完全阻挡粉尘侵入，同时能抵御任意方向的溅水，避免清洁时的洒水或环境冷凝水渗入；对于潮湿或有短时淋水的场景，接线盒防护等级需提升至IP65，实现 “完全防尘 + 防喷射水”，防止雨水或作业用水直接冲击接线盒；而户外露天使用的电机，接线盒需达到IP67及以上，具备 “完全防尘 + 短时浸水防护”，应对暴雨、积水等极端情况；若电机用于腐蚀性环境，接线盒除满足 IP65/IP67 防护外，还需额外标注耐腐蚀等级，避免腐蚀性气体或液体侵蚀盒体及密封结构。

从场景化专项要求来看，不同恶劣环境对接线盒的防护细节有更精准的约束。在高粉尘场景，接线盒除满足IP6X 防尘等级外，盒体与端盖的结合面需采用 “迷宫式密封 + 橡胶密封圈” 双重结构，避免粉尘从缝隙中渗入；同时接线盒的进线口需配备防水防尘格兰头，格兰头需与电缆外径精准匹配，通过压紧密封圈实现电缆与盒体的无缝密封，防止粉尘沿电缆表皮缝隙进入盒内。在强潮湿/多水场景，接线盒内部需增设排水结构，若不慎有少量液体渗入，可通过排水孔及时排出；接线端子需采用防腐蚀的铜合金材质，并覆盖绝缘防水胶套，端子之间的间距需符合电气安全标准，防止冷凝水导致端子间短路；此外，接线盒的固定螺栓需采用防松设计，避免长期振动导致盖板松动，破坏密封效果。在腐蚀性场景，接线盒外壳需选用耐腐蚀性材料，避免盒体被腐蚀穿孔；密封圈需选用耐化学腐蚀的氟橡胶，且接线盒内部需涂刷防腐蚀涂层，保护端子和接线柱不受腐蚀气体侵蚀。

从结构设计配套防护来看，接线盒的防护能力需通过细节设计进一步强化，确保整体防护无短板。电机接线盒的防护等级并非单一的防护等级数值要求，而是需结合应用场景，从防尘、防水、防腐蚀、结构强度、辅助防护等多维度综合设计，确保接线端子始终处于安全、干燥、清洁的环境中，保障电机稳定运行。
