用户投稿我们来详细拆解一下华为麒麟9000系列（通常被称为麒麟X90）这颗芯片，特别是关于其CPU核心架构和性能表现的问题。
"麒麟9000（X90）拆解与性能分析"
麒麟9000是华为在自研芯片面临巨大外部压力下推出的旗舰芯片，主要用于当时的Mate 50 Pro和Mate 50 RS系列手机。它采用了当时非常先进的4nm工艺（由台积电代工），在性能和能效上都展现了极高的水准，尤其是在GPU方面达到了业界领先地位。
"CPU 架构：3+1 设计，10核布局"
麒麟9000的CPU采用了当时非常主流且高效的"3+1"架构（Big.LITTLE）：
1. "4个 Cortex-X2 大核 (Performance Cores):"
架构：基于ARM Cortex-X2设计。
位数：3.2 GHz 最高频率。
特点：这是芯片的性能支柱，负责处理需要最高计算能力的任务，如游戏、视频编辑、大型计算等。它们提供强大的单核和多核性能。
2. "6个 Cortex-A710 小核 (Efficiency Cores):"
架构：基于ARM Cortex-A710设计。
位数：2.0 GHz 最高频率。
特点：主要负责处理日常低负载任务，如浏览网页、收
相关内容：
据极客湾6月13日最新拆解报告，华为MateBook最新款笔记本搭载的麒麟X90处理器，与麒麟9010芯片同宗同源，但芯片面积扩大40%，10核20线程设计使其多核性能直逼苹果M3。然而，其单核性能仅相当于苹果2020年的M1水平，这种“偏科”设计引发行业热议。
一、架构创新背后的生存智慧

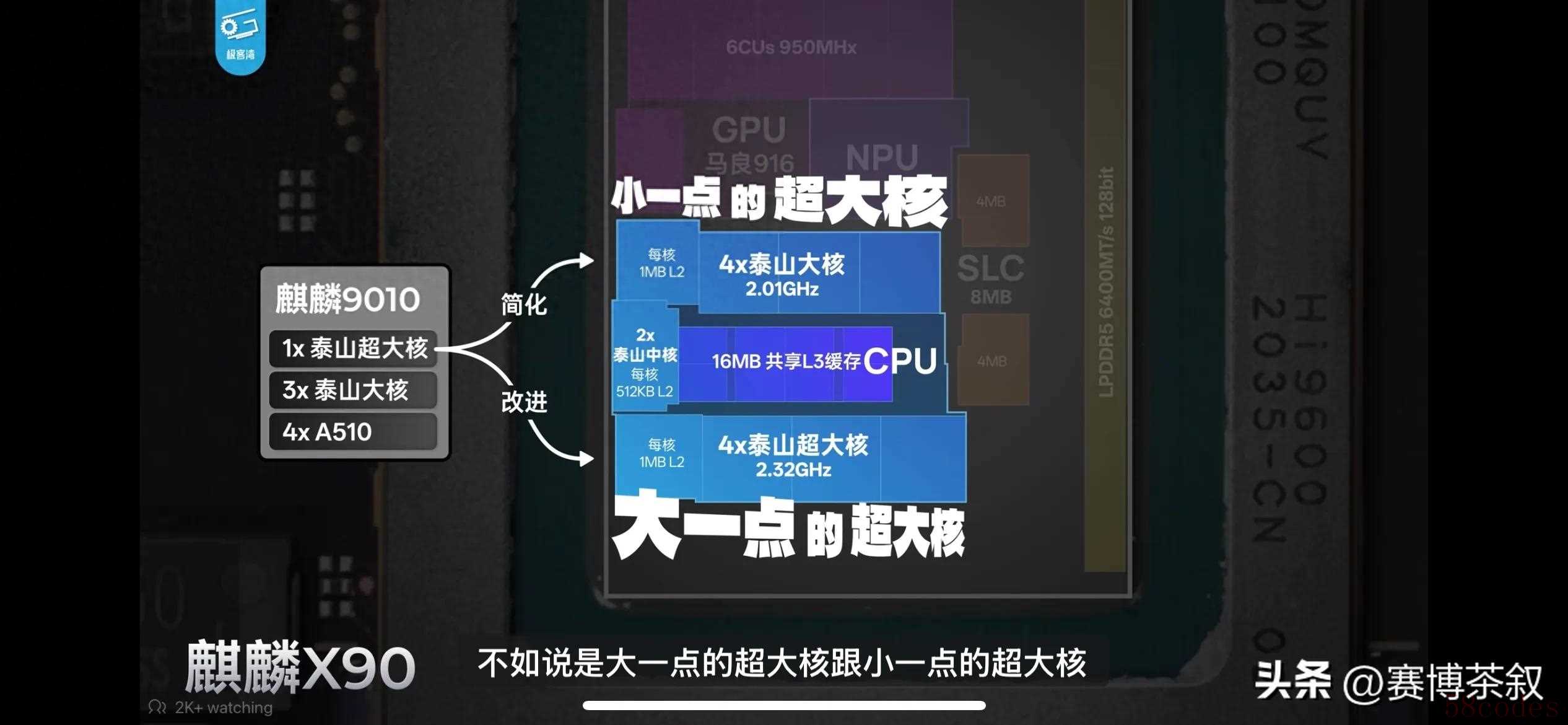

麒麟X90采用“4超大核+4大核+2中核”混合架构，首次在PC端引入超线程技术，多核SPEC2017测试得分达11640分，超过苹果M2（10064分）。

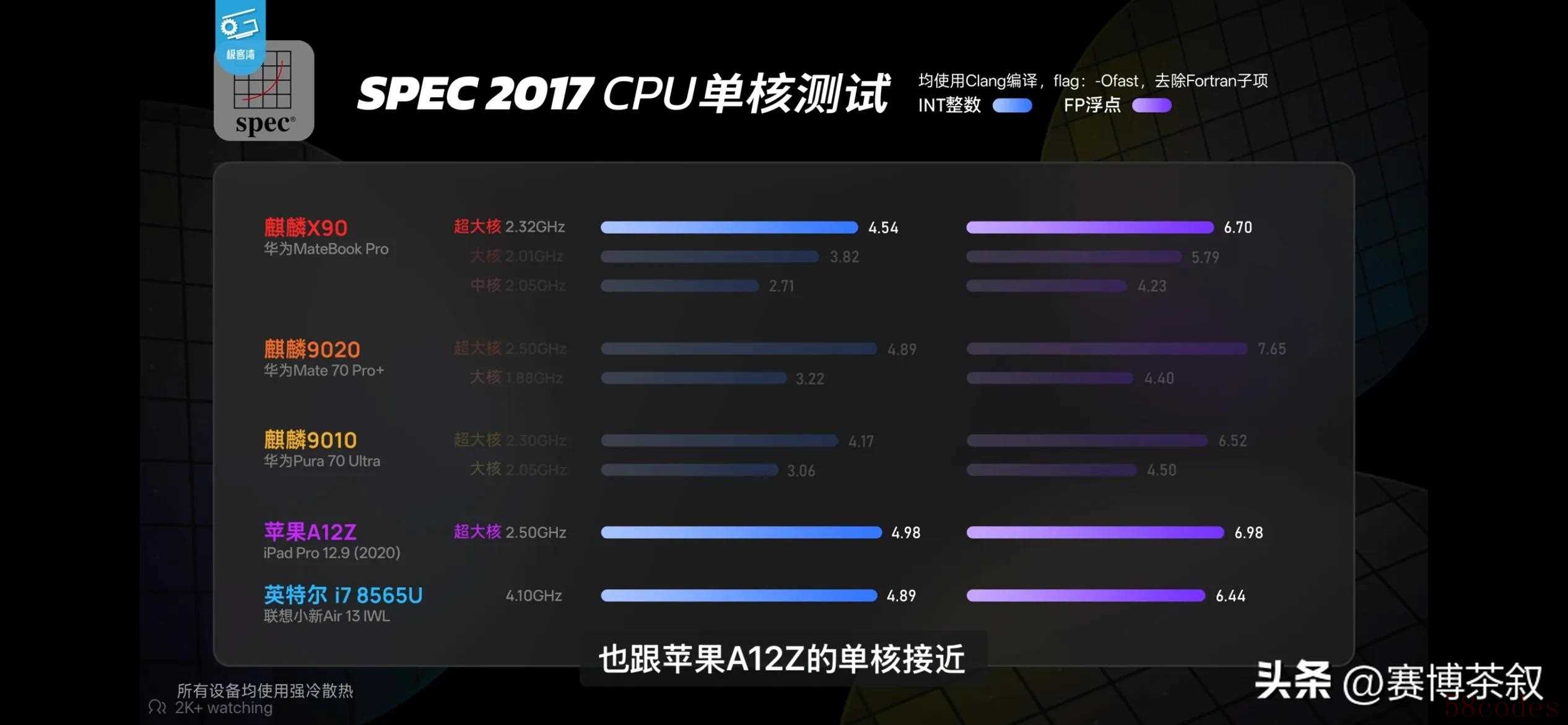

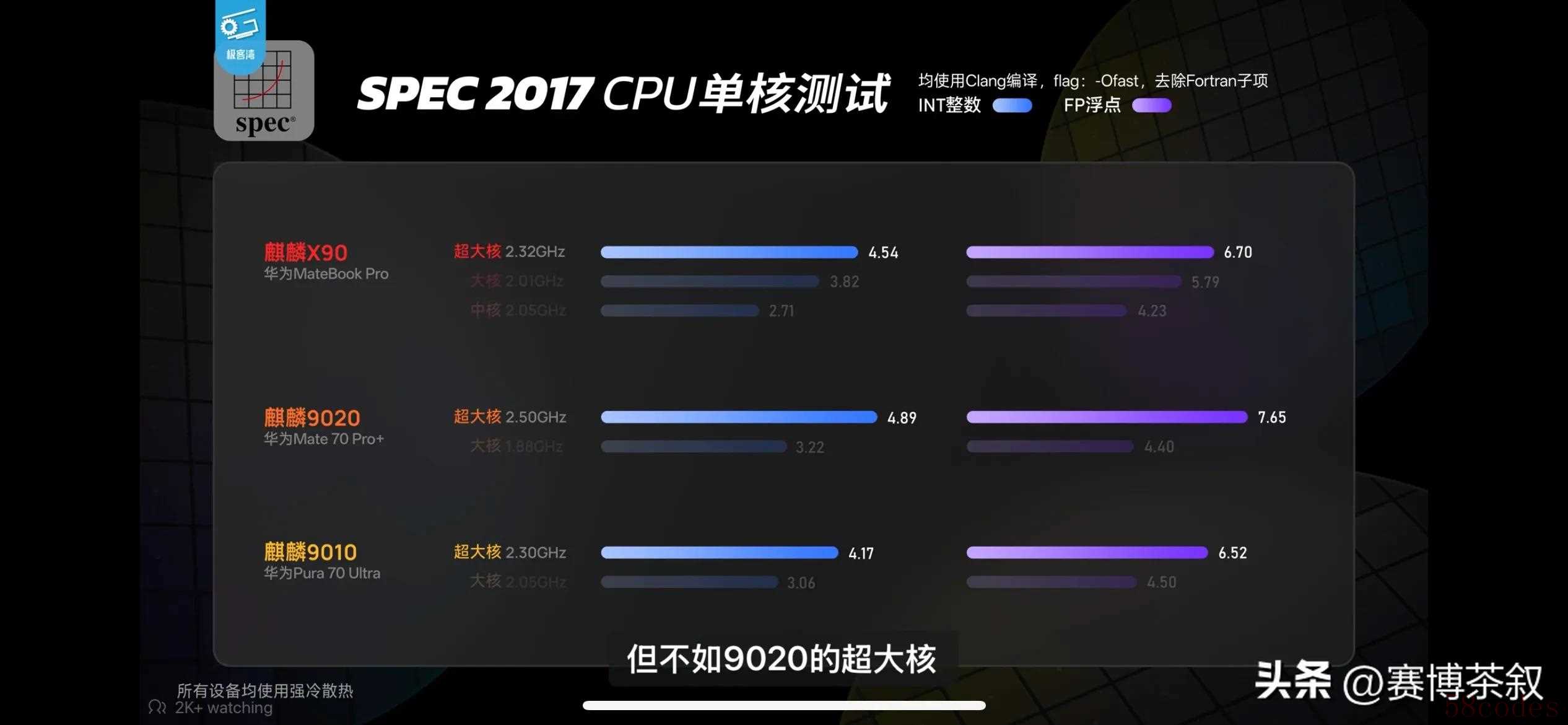

这种设计与华为鸿蒙系统的多任务协同深度绑定——当用户同时运行视频剪辑、代码编译、云会议等任务时，20线程调度效率比传统8核芯片提升35%。但代价是，单核性能仅为M3的60%，导致Photoshop修图、游戏加载等单线程场景体验落后。
二、制程困境下的战术取舍
受限于国产7nm改进工艺（N+2），麒麟X90晶体管密度仅为台积电5nm的70%。为弥补工艺差距，华为采用“面积换性能”策略：芯片面积达180mm²，是苹果M3的1.3倍。

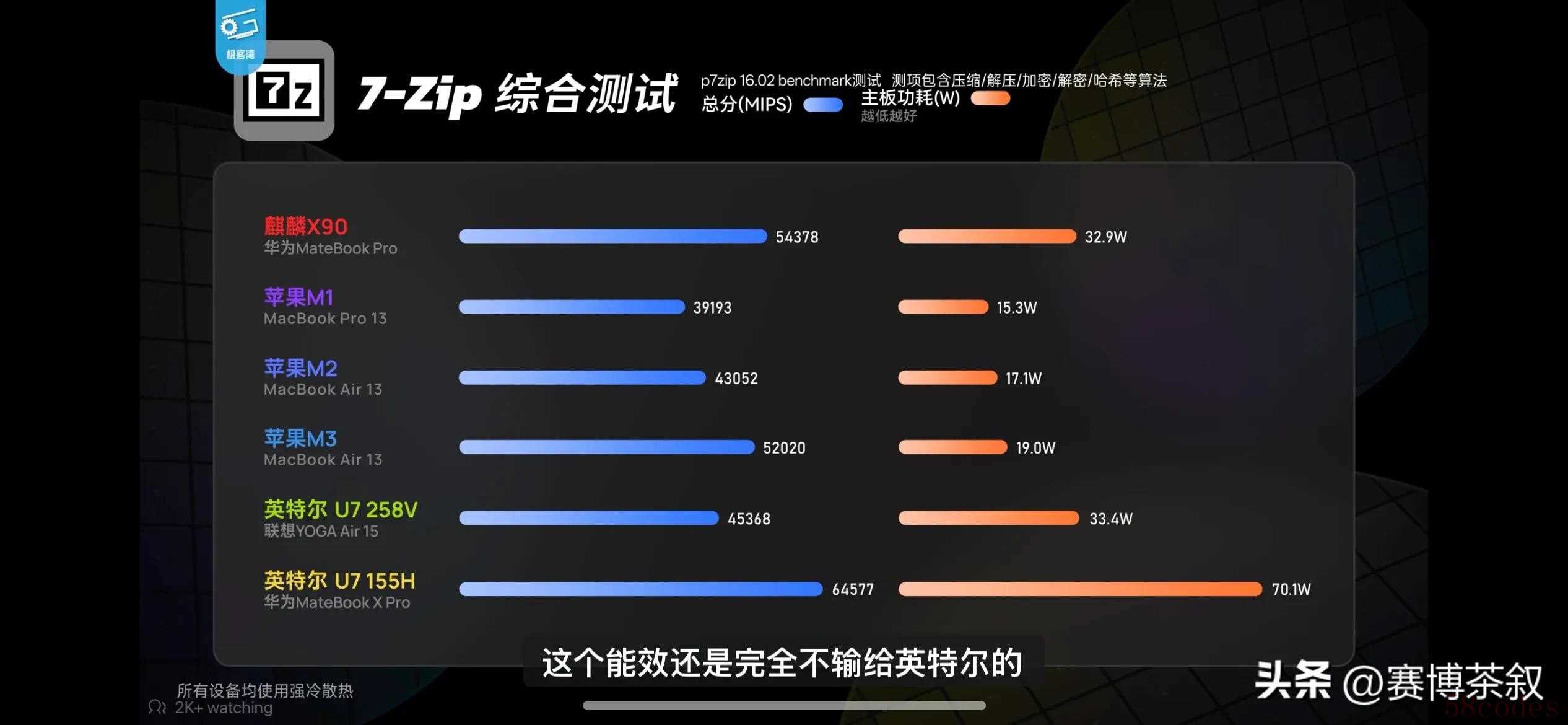

这种设计虽提升散热能力，但也导致20线程满载功耗达46W，比M3高15%。不过，通过动态调频技术，其在30W功耗下仍能保持85%性能释放，能效比优于AMD 8840HS。
三、生态博弈中的战略支点
麒麟X90的真正价值在于构建“芯片+系统”闭环。其通过中国信息安全测评中心II级认证，硬件级加密技术可抵御侧信道攻击，已成为政务、金融领域国产替代首选。
鸿蒙PC系统更实现手机、平板、PC算力动态调配，实测三设备协同渲染视频效率提升2.3倍。这种生态壁垒，正是华为对抗Windows-ARM和macOS的核心竞争力。
四、行业破局的十字路口
当前PC市场呈现“性能过剩”与“场景分化”并存的矛盾：普通办公需求仅需4核性能，而专业创作者渴望32核算力。

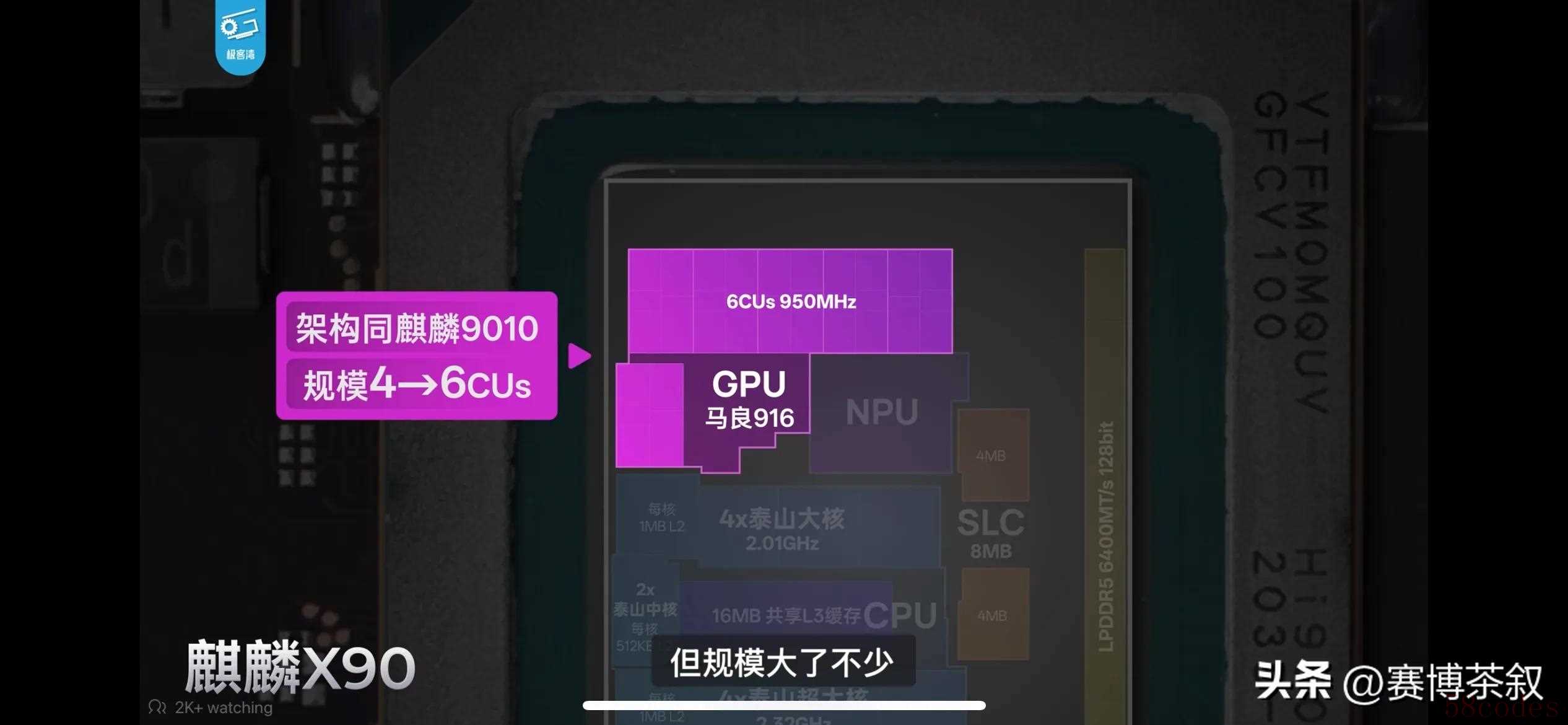

麒麟X90的10核设计恰好卡位中间市场，但其GPU性能仅相当于2006年水平，导致工业软件适配困难。更关键的是，鸿蒙系统的封闭性使开发者迁移成本居高不下，这与苹果M系列的开放生态形成鲜明对比。
争议与思考：多核突围能否改写游戏规则？
当英特尔、AMD加速布局32核处理器，当苹果M4已实现14核40W功耗，麒麟X90的“多核换单核”策略能否在2025年打开市场？
在国产替代与消费体验之间，华为该如何平衡技术理想与商业现实？这场关于芯片架构的博弈，实则是中国科技产业从“跟跑”到“并跑”的缩影。
（本文内容来源：极客湾拆解报告、华为官方资料、行业分析）
