Galaxy S7 edge拆解：内部用料极为精细

此前我们已经为大家带来了三星GalaxyS7的拆机内容，而今天将为大家奉上GalaxyS7Edge的拆机。与大多数双旗舰产品相同，制造商已经将手机内部许多元素共享，而今天我们的拆机主题就是“找不同”。

本次拆解的仍然是一部美版三星GalaxyS7Edge，与国行版本不同的是，该机采用骁龙820处理器。

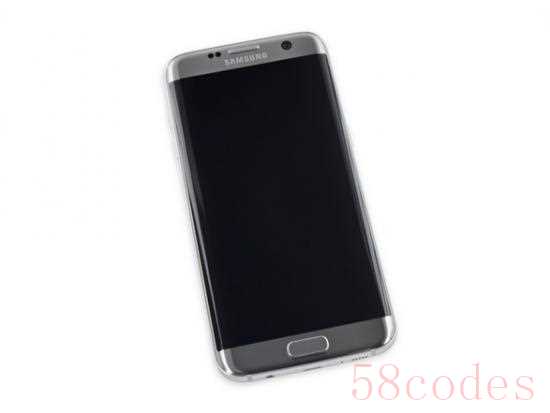

先来了解一下该机参数。三星GalaxyS7Edge采用5.5英寸SuperAMOLED屏幕，分辨率2560×1440像素(534ppi)。该机搭载骁龙820处理器，辅以4GBRAM+Adreno530GPU。后置1200万像素镜头，支持4K视频拍摄，前置500万像素镜头。该机内置32GB/64GB存储空间，通过MicroSD卡可扩展至200GB。值得一提的是，该机支持IP68级防水，运行Android6.0系统。

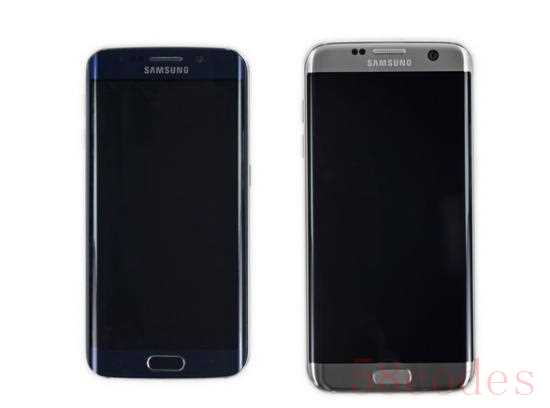

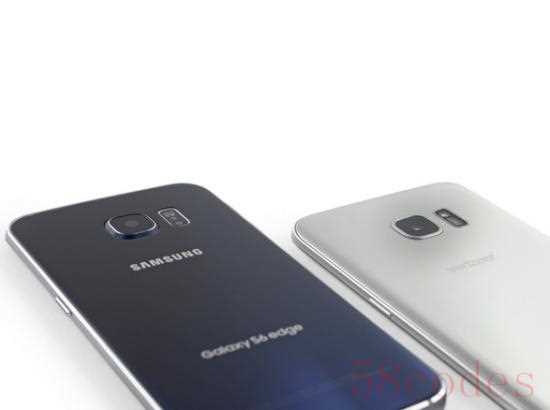

首先将三星GalaxyS6Edge和GalaxyS7Edge两代产品进行外观比较，S6Edge为5.1英寸，S7Edge5.5英寸，所以机身大小上还是有着明显的差异。除此之外，由于电池增加了1000mAh，所以机身厚度也增加了0.7mm，并且大幅度解决了摄像头凸起的问题。

三星GalaxyS7Edge采用microUSB接口，依然没有用上USBType-C接口，其中的原因或许是因为怕GearVR不兼容S7的接口吧。

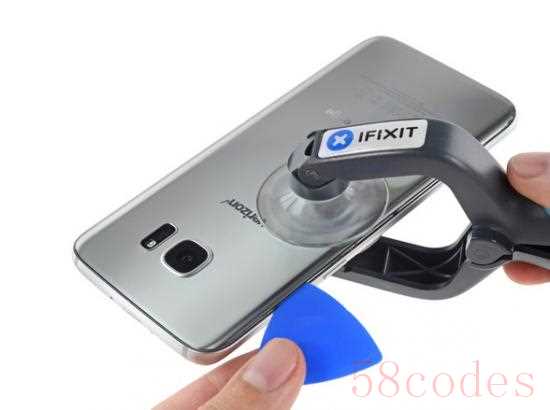

从外部看同样是没有可见螺丝，而是使用胶水来固定前后面板及边框，没有看到任何缝隙。想要打开后面板，需要先加热使胶水化开，然后使用吸盘工具配合撬棒沿边缘翘起后面板。

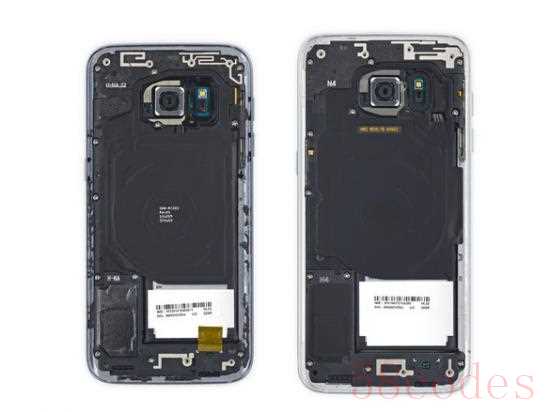

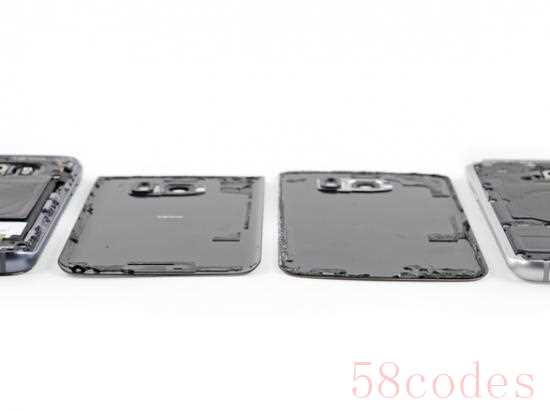

拆卸好后壳后，再来看看三星GalaxyS7和三星GalaxyS7Edge的背部对比，布局结构有着非常高度的一致性。将拆卸下来的玻璃背面放置桌面上，可以明显看出三星GalaxyS7的弧度更加明显。

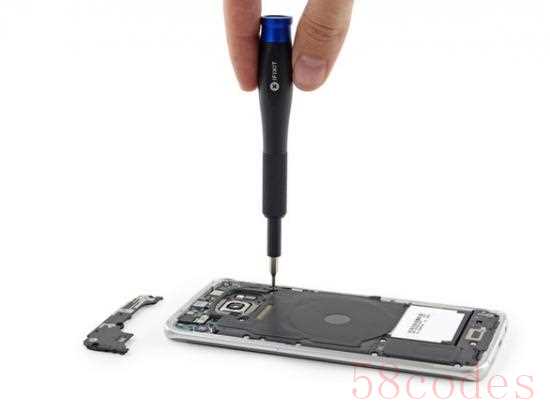

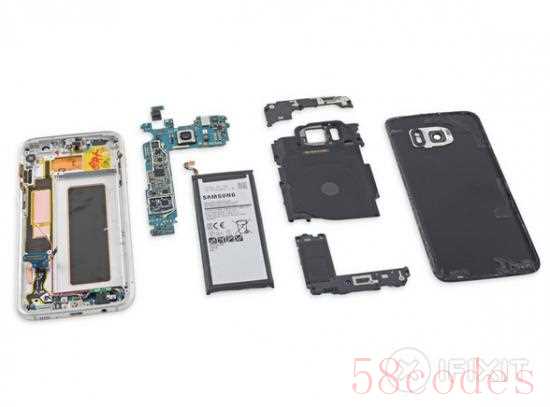

将螺丝拧下，就可以看到内部结构，内部放置了GalaxyS7Edge的无线充电线圈。天线、扬声器等通过PIN脚卡扣式连接到主板上。

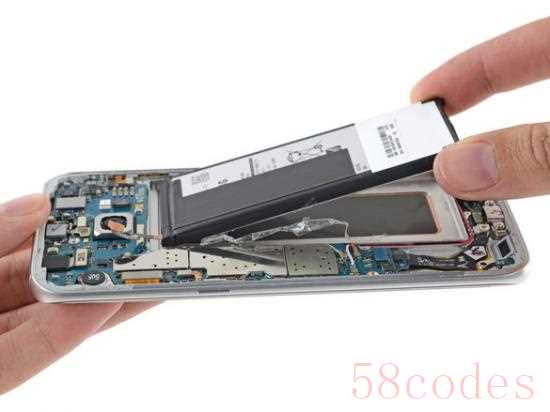

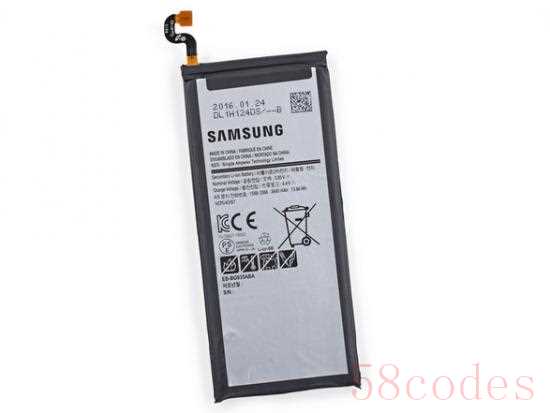

仔细观察拆卸下的电池，容量提升至3600mAh，比S7要提升了近20%。

副标题

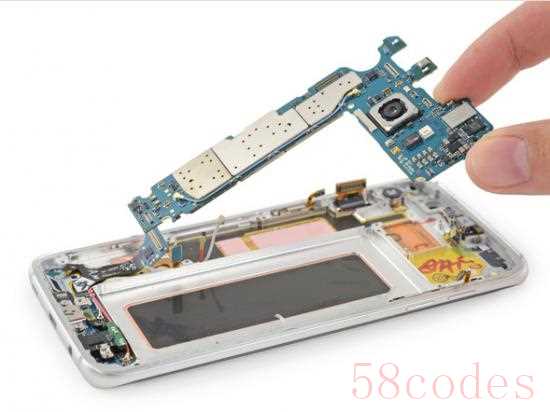

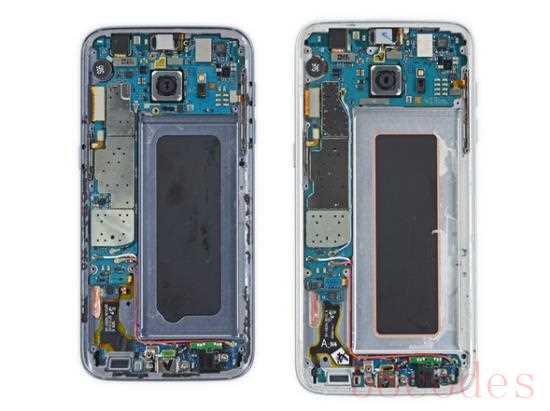

摘下前置500万镜头可直接抬起主板，这样就能观察到下一层的电路板。三星GalaxyS7Edge的按键电路板被环绕在在中框屏幕衬板的下方，使用排线进行连接。

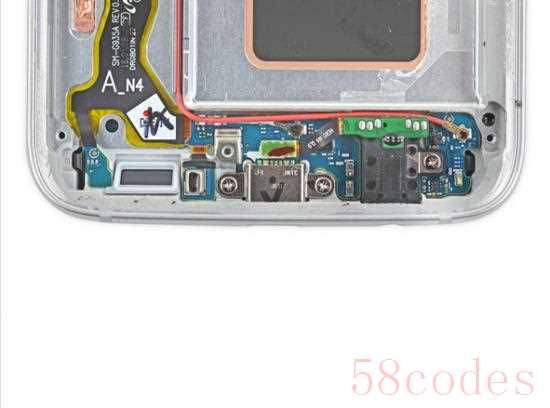

由于屏幕下方的触控按键有背光功能，这里也有LED背光组件，它放置在OLED屏幕与正面保护玻璃中间，因此如果更换usb接口，就必须把OLED屏幕与玻璃前面板分离开。

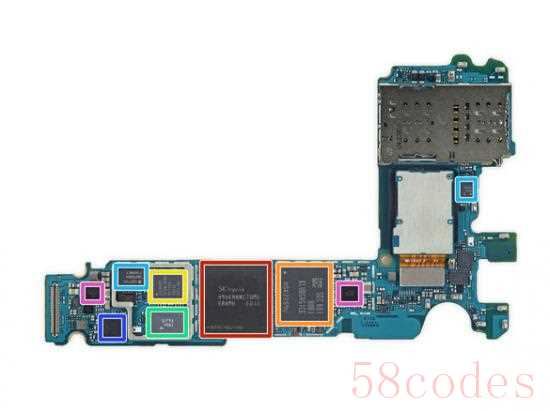

接下来看看芯片组成：

红色：高通骁龙820MSM8996四核处理器、SK海力士
H9KNNNCTUMU-BRNMH4GBLPDDR4内存

粉色：MaximMAX77854电源管理IC和MAX98506BEWV音频放大器

橙色：三星KLUBG4G1CE32GBUFS2.0NAND闪存，MLC颗粒

黄色：安华高AvagoAFEM-9040混合多模多频段前段模块

深蓝：高通WCD9335音频解码

浅蓝：QorvoQM78064高波段射频融合模块

绿色：村田MurataFAJ15FEM

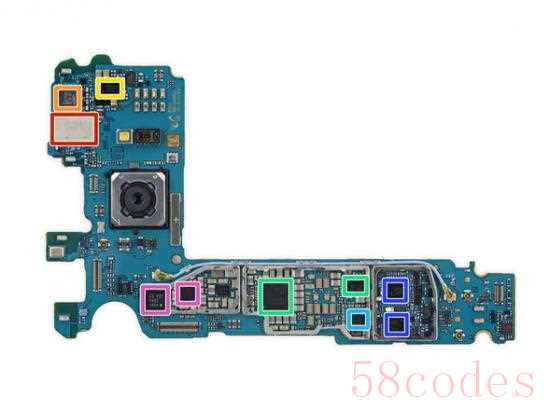

芯片另一面组成：

红色：村田MurataKM5D17074Wi-Fi模组

粉色：三星C3图像处理器和三星S2MPB02PMIC

橙色：NXP67T05NFC控制器

黄色：IDTP9221无线充电接收器(看起来是IDTP9220子系列)

深蓝：高通WTR4905和WTR3925射频收发器

浅蓝：高通QFE3100E包络跟踪器

绿色：高通PM8996和PM8004电源管理IC

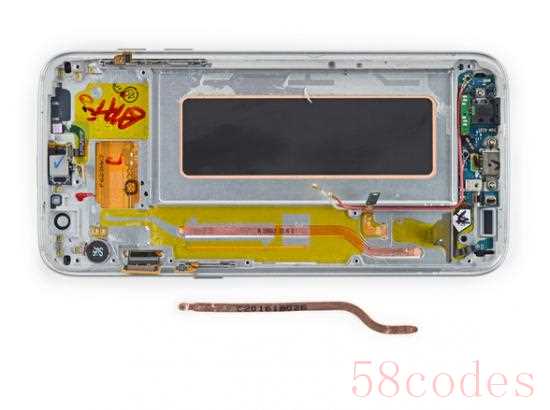

金色的铜片就是热管，小于1mm厚，这条扁扁的管子内部是0.02g的纯净水或乙醇。

三星GalaxyS7Edge可修复评分：3分(10是最容易修复)。

许多组件是模块化的，可以独立更换。

粘合剂使得手机打开前后面板非常困难。

如果你想更换USB端口，那么也需要更换前面板。

由于该机的IP68防水特性，使得机身粘合的非常紧密，如果玻璃碎了，那么需要更换整块屏幕。

基本与三星GalaxyS7的内部结构一致。
