1 适用产品和版本

表1-1 适用的产品和版本

设备类型	设备名称	版本
网关	睿易EG系列（除EG105GW外）	ReyeeOS 1.86及以上版本
网关	NBR-E系列、NBR800G、NBR950G、NBR108G-P、超神NBR系列	建议升级到最新

2 分支通过VPN访问总部

2.1 场景需求

总部与分支机构之间的数据需要进行通讯，分支机构通过VPN访问总部某网段。

2.2 配置思路

l 创建VPN组。

l 选择总部网关所在的项目，配置总部VPN。

l 配置分支VPN。

2.3 配置步骤

(1) 创建VPN：选择>> >> 。

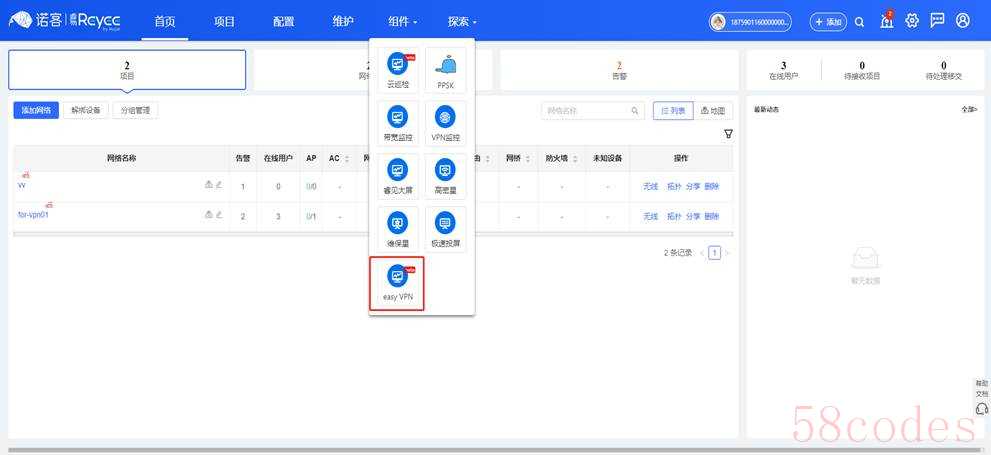

图2-1 选择<easy VPN>

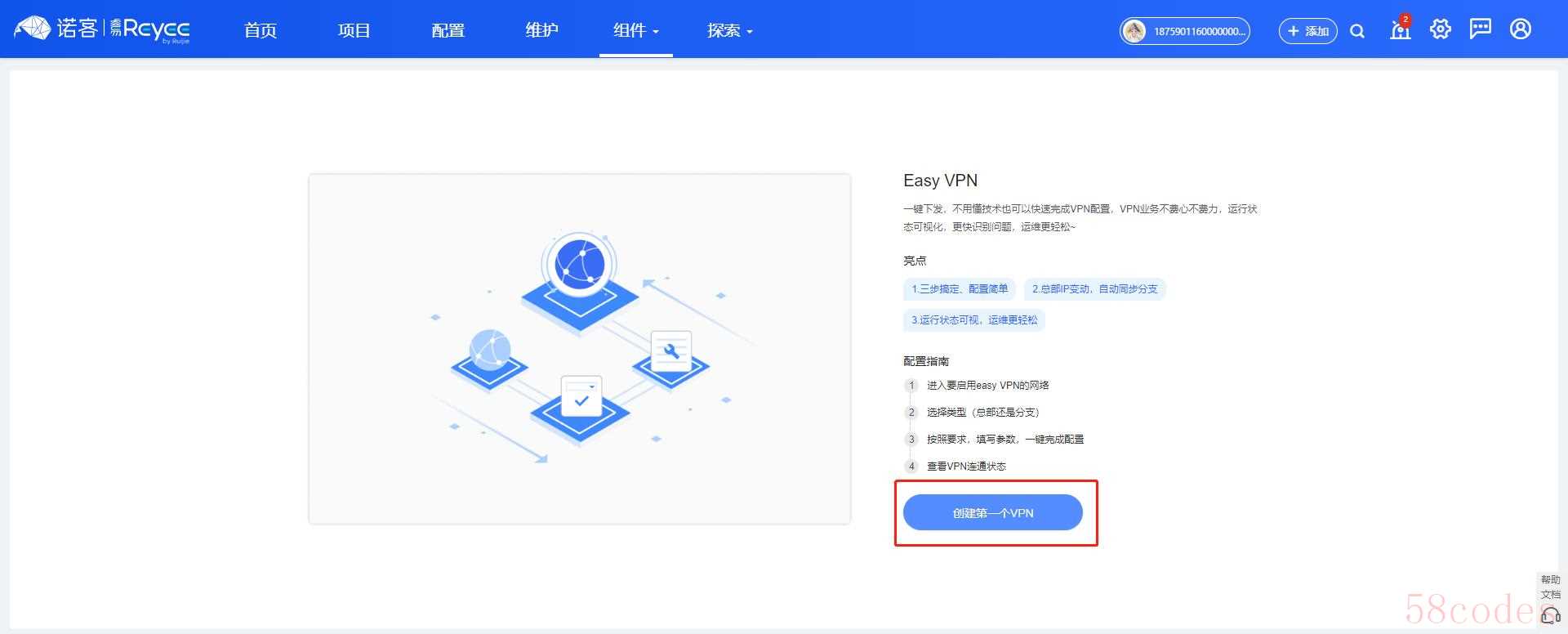

图2-2 选择<创建第一个VPN>

(2) 设置VPN名称

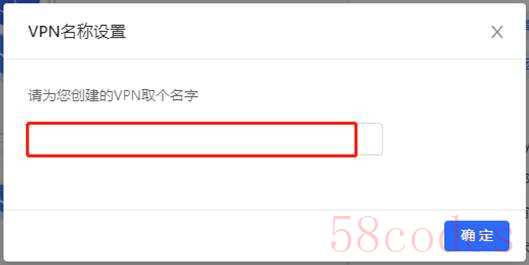

图2-3 设置VPN名称

(3) 配置总部网关的VPN：选择总部网关所在的项目，等待获取网关配置，约1分钟左右。（等待时间因网络状况的不同可能有所差异）。

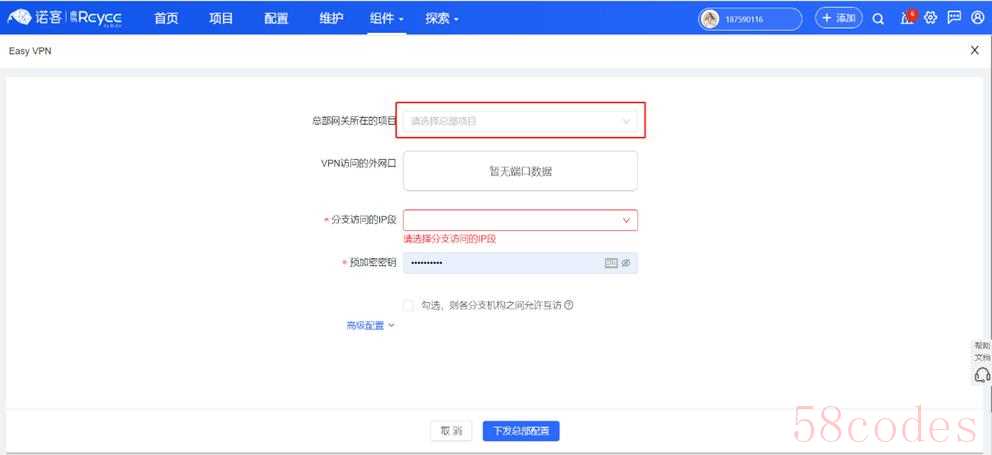

图2-4 选择总部网关所在的项目

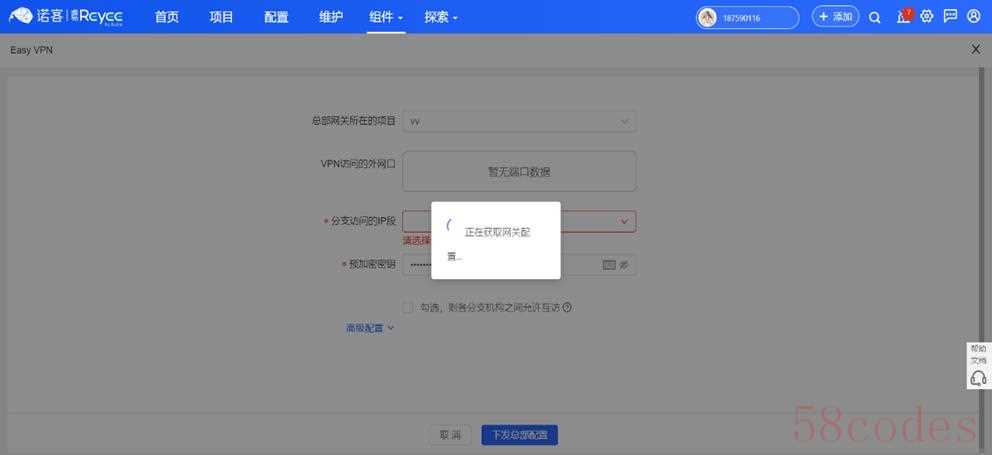

图2-5 等待获取网关配置

(4) VPN访问外网端口获取成功后，选择分支VPN能够访问的IP段。预加密密钥为自动生成（也可修改）。

说明

多WAN上网时，需要选择作为VPN服务器的外网口。

诺客云能够自动识别端口IP的变化，并同步分支配置，保证动态IP情况下的VPN连接。

图2-6 选择分支访问的IP段

(5) 勾选允许各分支机构之间互访，将允许互访并自动更改分支机构访问IP段。

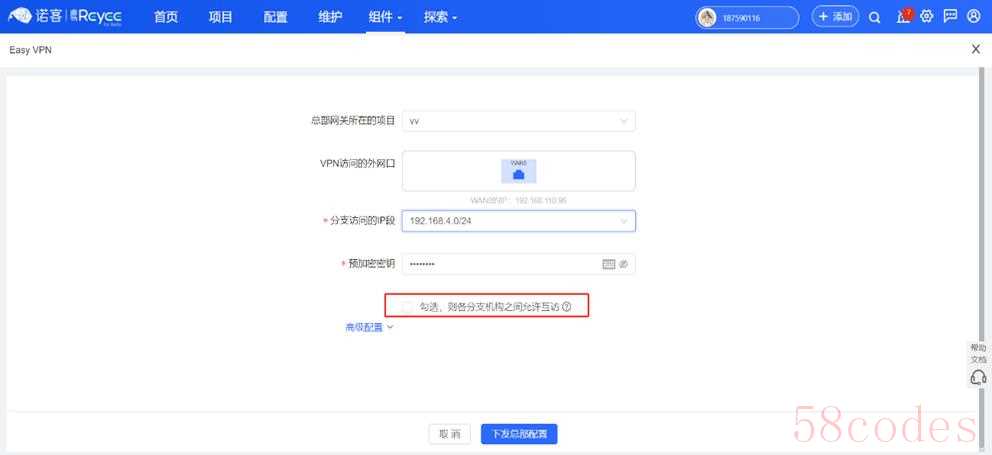

图2-7 各分支之间允许互相访问

(6) 高级配置：点击高级配置可配置IKE，生命周期，协商模式等参数，建议保持默认。

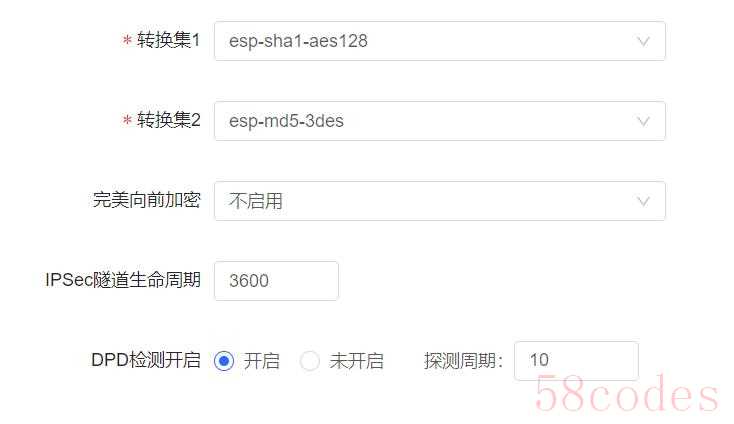

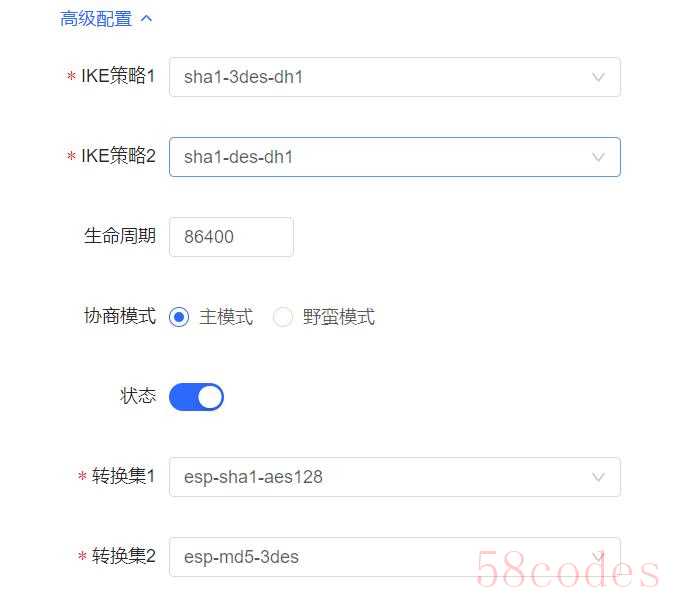

图2-8 高级配置参数

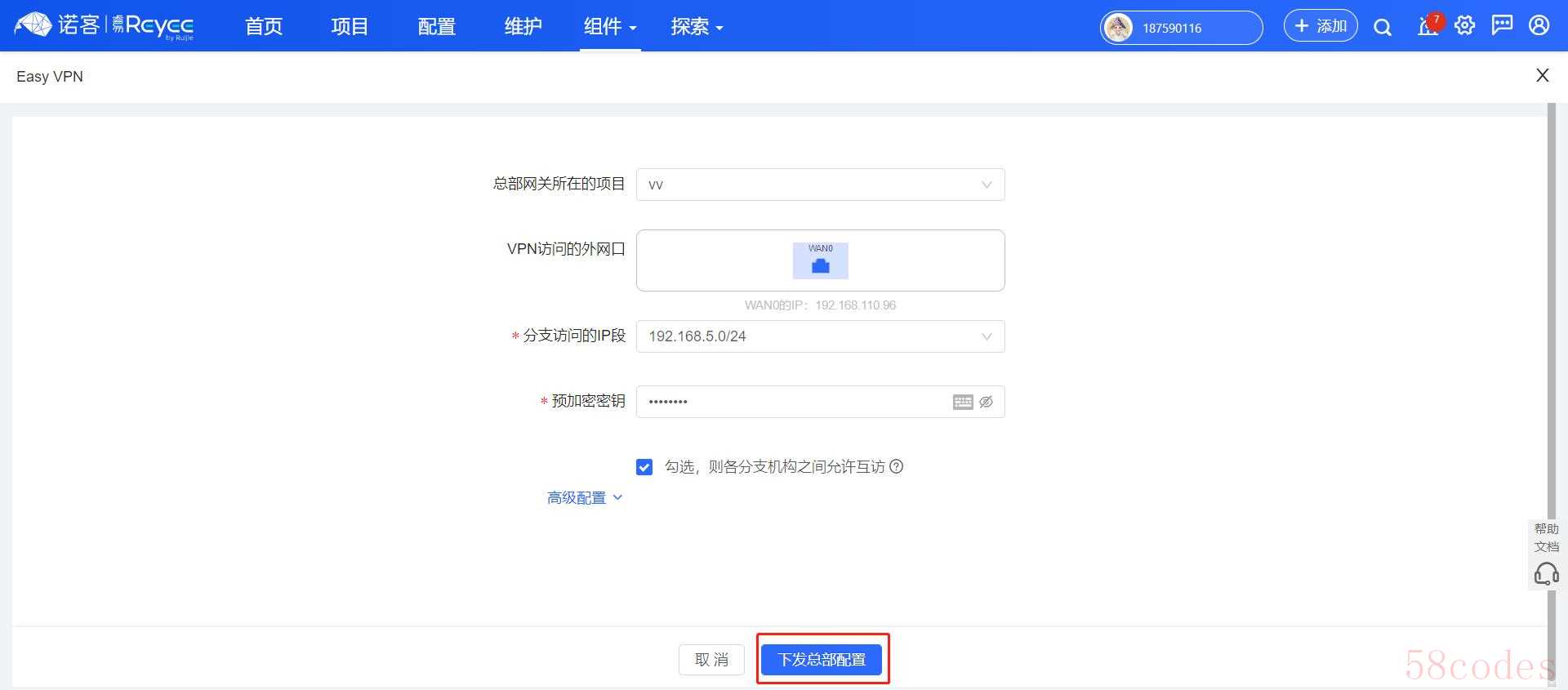

(7) 点击<下发总部配置>，完成总部VPN配置。

图2-9 点击<下发总配置>

(8) 配置成功，点击<前往添加分支>，配置分支的VPN。

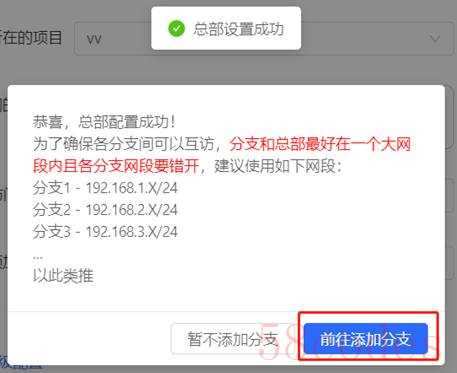

图2-10 点击<前往添加分支>

(9) 选择分支机构所在的项目，点击<确定>，进入配置分支机构VPN配置界面。

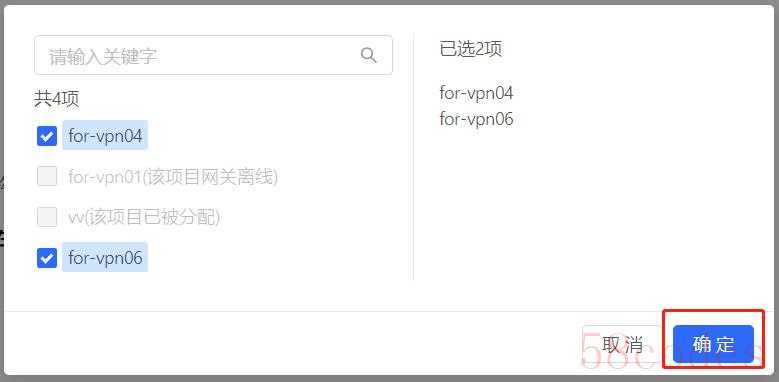

图2-11 选择分支机构所在的项目，点击<确定>

(10) 选择分支机构要访问总部的本地IP段。若还需要添加其他分支，无需返回上一步，直接点击<添加分支>即可。

说明

可选IP段为总部网关设备已配置的业务网段。

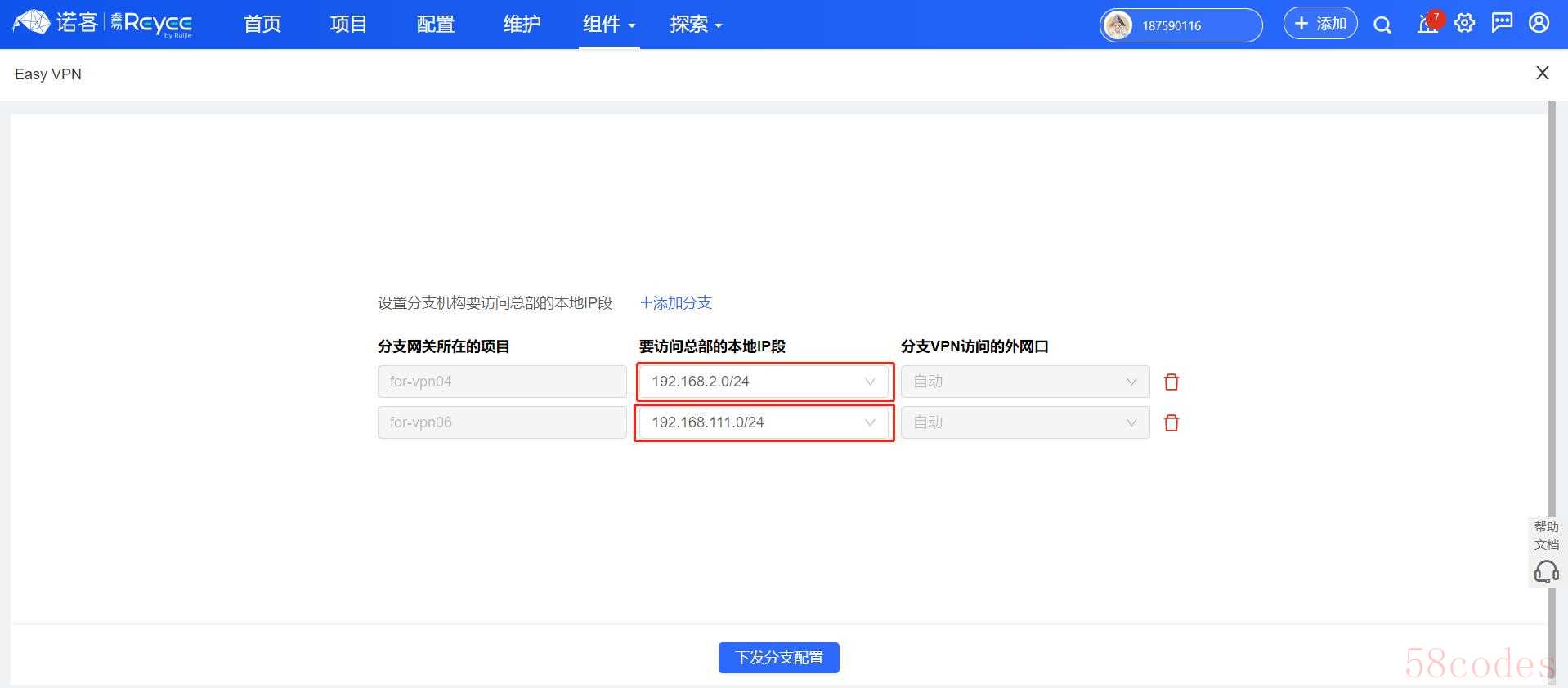

图2-12 选择要访问总部的本地IP段

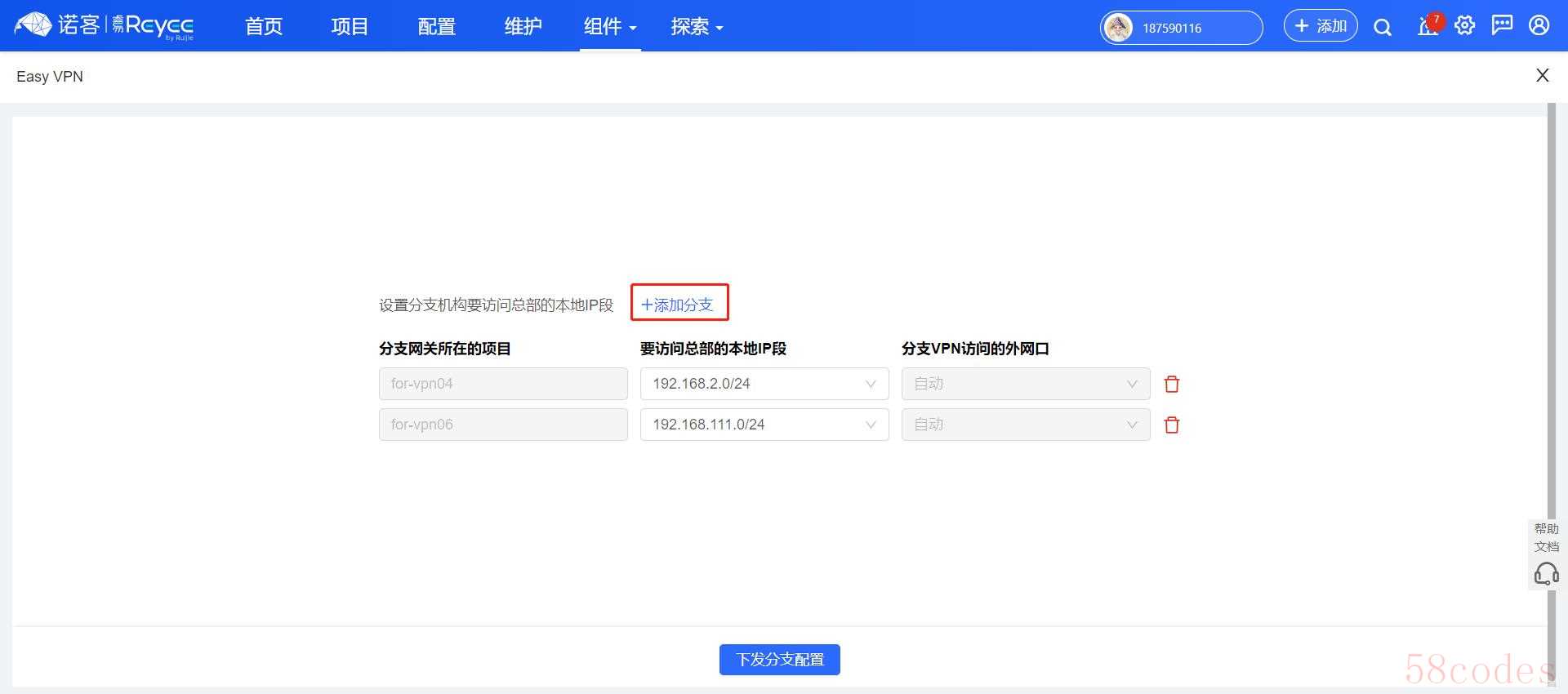

图2-13 点击<添加分支>

(11) 点击下发分支配置，完成分支机构VPN配置。分支机构在配置中时会显示红色，需要约1分钟左右。（等待时间因网络状况的不同可能有所差异），配置完成后分支机构会显示蓝色。

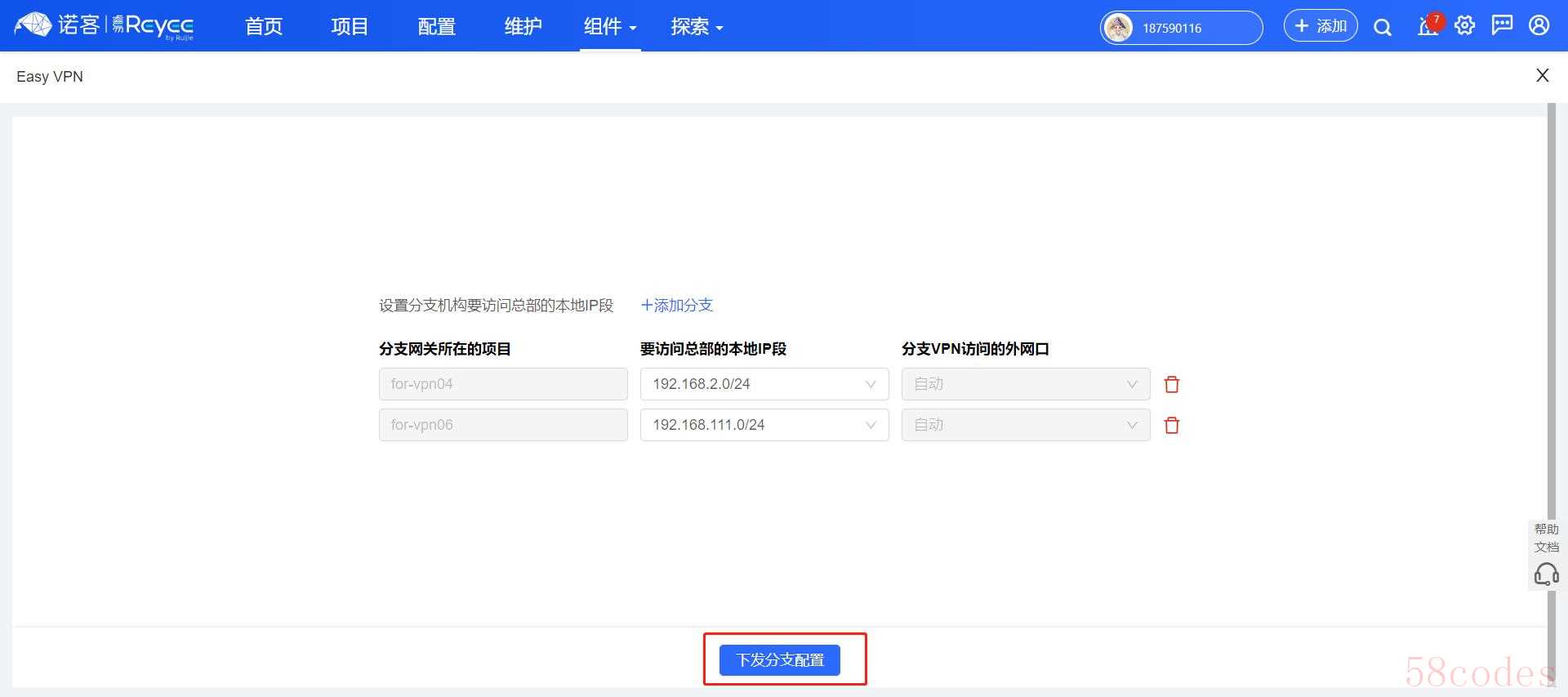

图2-14 点击<下发分配置>

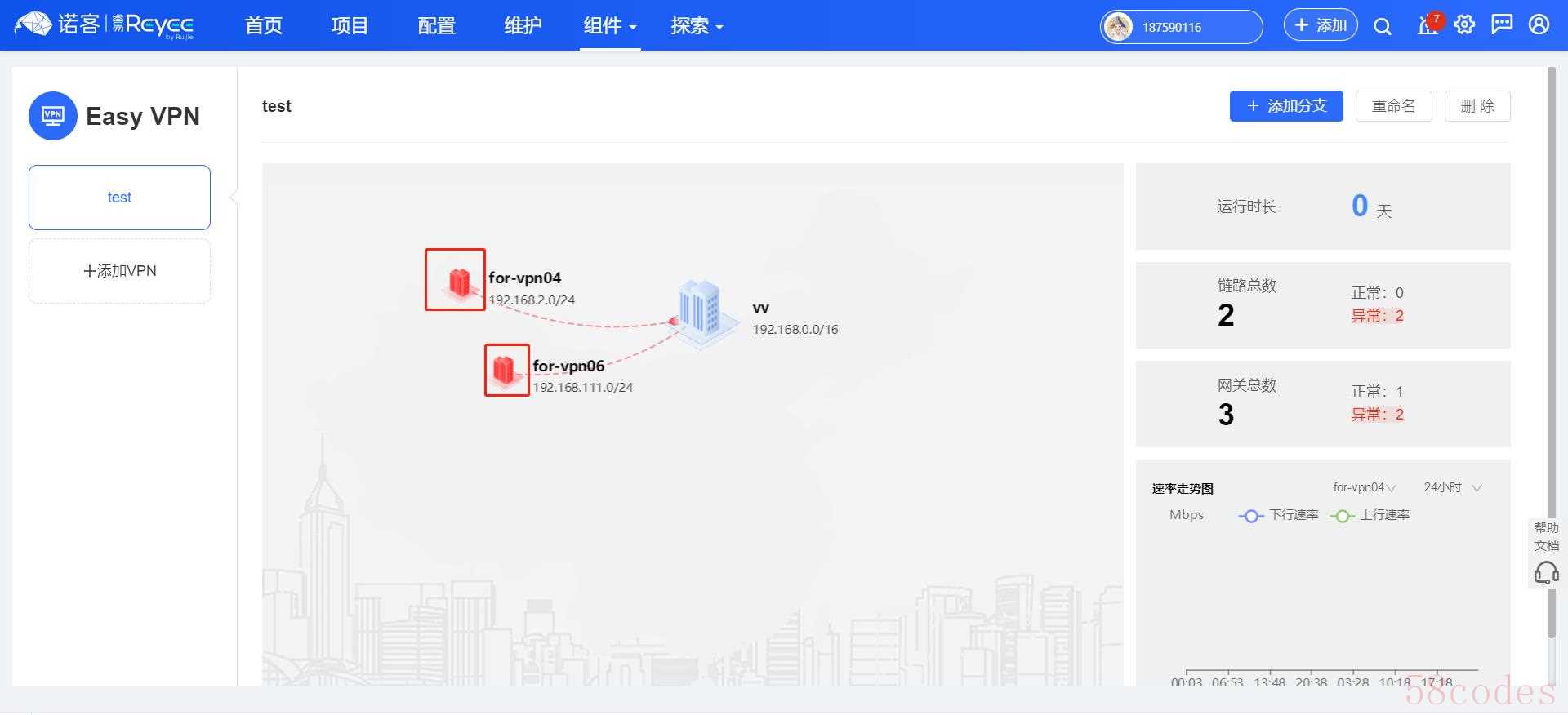

图2-15 分支机构VPN配置中

图2-16 VPN配置完成

2.4 配置详情查看及验证

(1) 点击总部网络，可查看总部VPN配置详情。

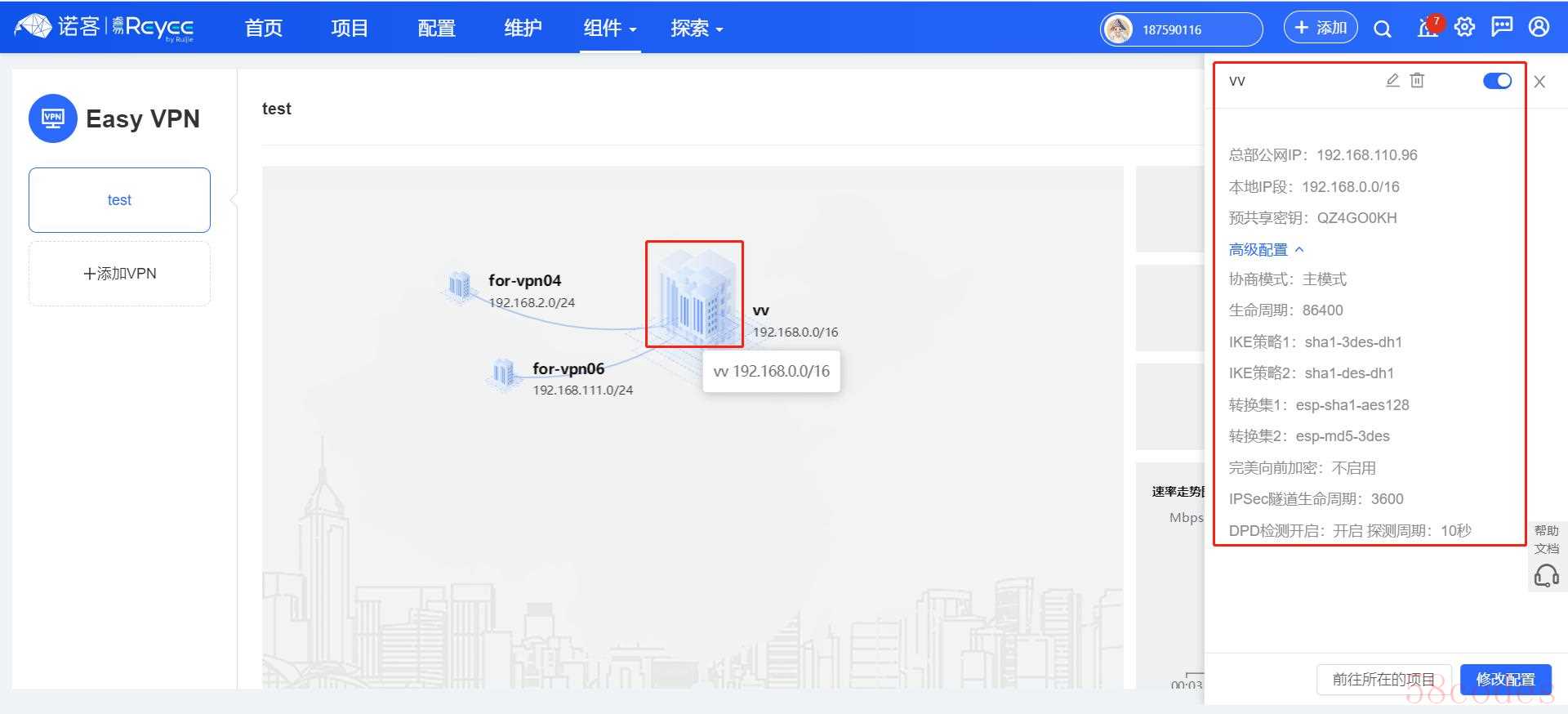

图2-17 总部VPN配置详情

(2) 点击分支机构网络，可查看分支机构VPN配置详情。

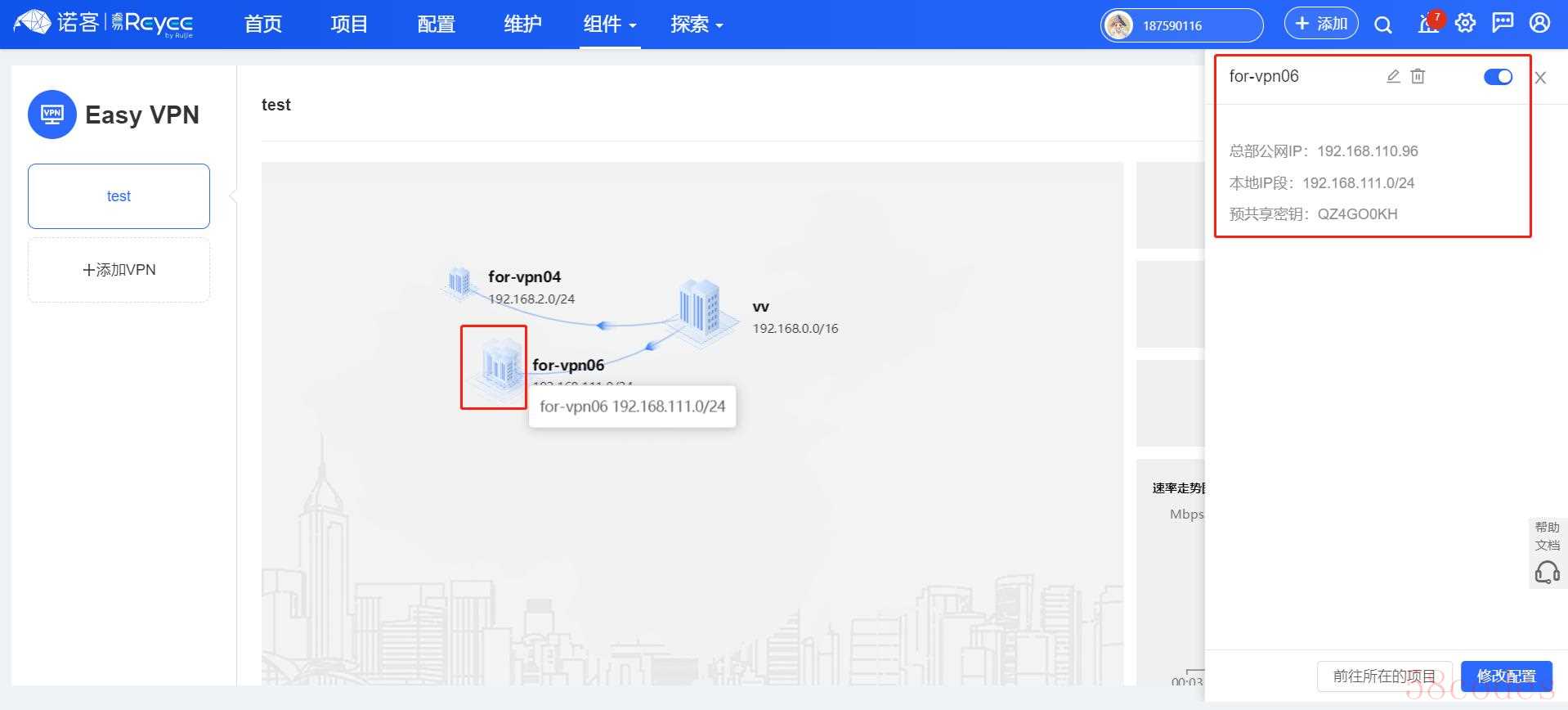

图2-18 分支机构VPN配置详情

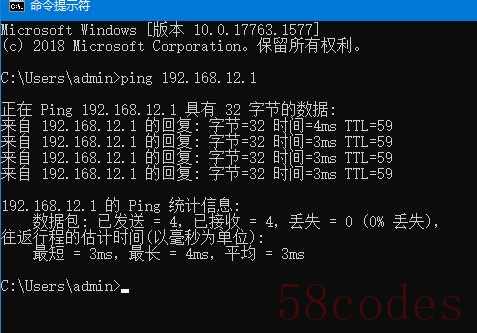

(3) 验证：分支192.168.10.0网段的电脑能够ping通总部内网的目的IP的192.168.12.0网段。

2.5 关闭打开VPN及删除VPN

(1) 关闭VPN功能。

说明

关闭VPN后，VPN配置还在，但是与其关联的所有VPN链路都将断开。

a 若要关闭所有分支机构访问总部的功能，可以点击总部网络，关闭总部VPN。关闭VPN后，所有的设备都会变成红色，表示所有VPN未被开通。

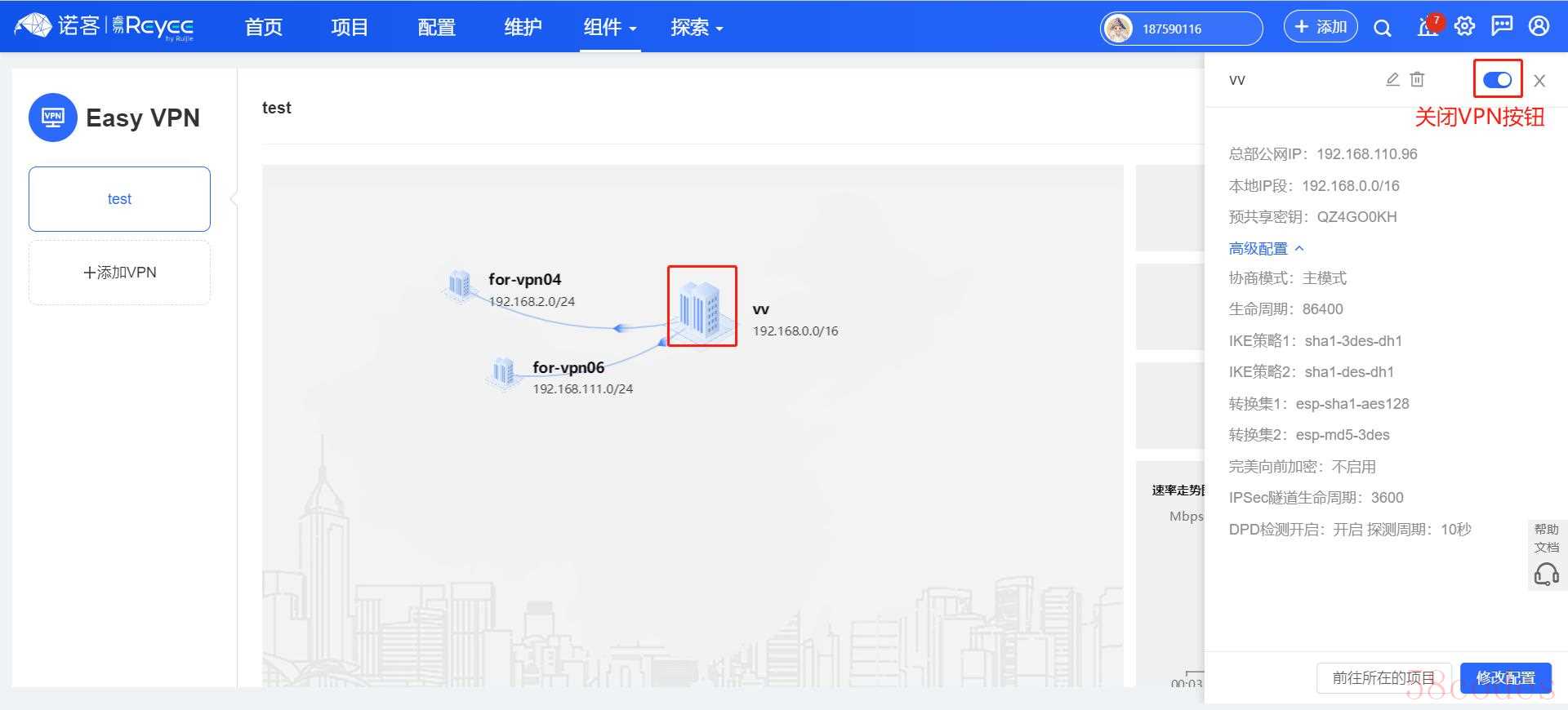

图2-19 关闭总部VPN

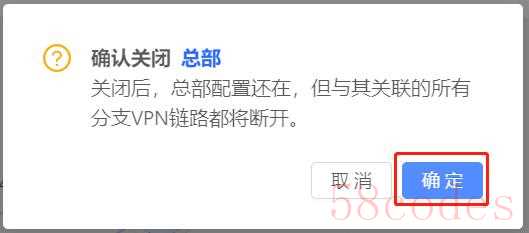

图2-20 点击<确定>，关闭总部VPN。

图2-21 关闭总部VPN后的示意图

b 若要关闭某一分支机构访问总部的功能，但其他分支机构能正常访问总部，可以点击要关闭的分支机构的网络，关闭VPN。

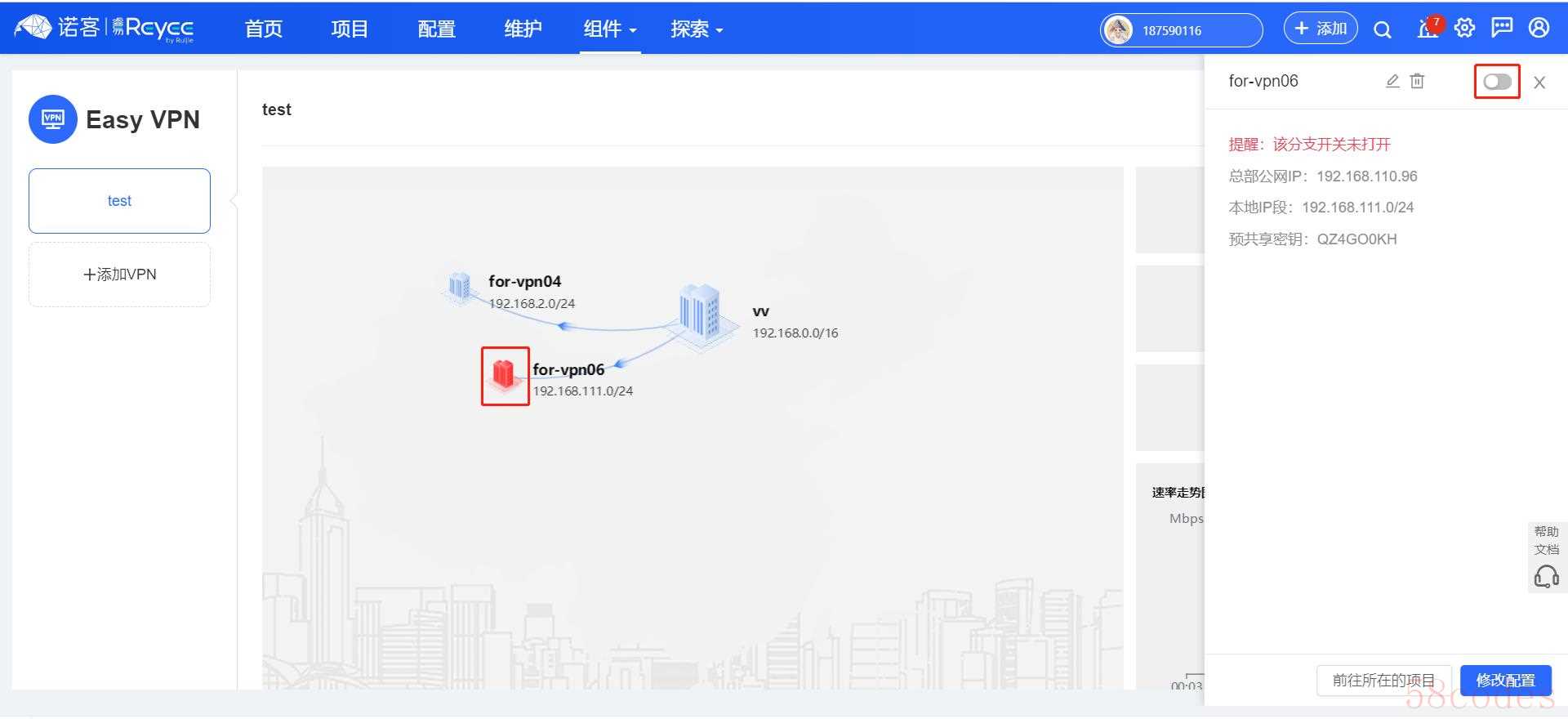

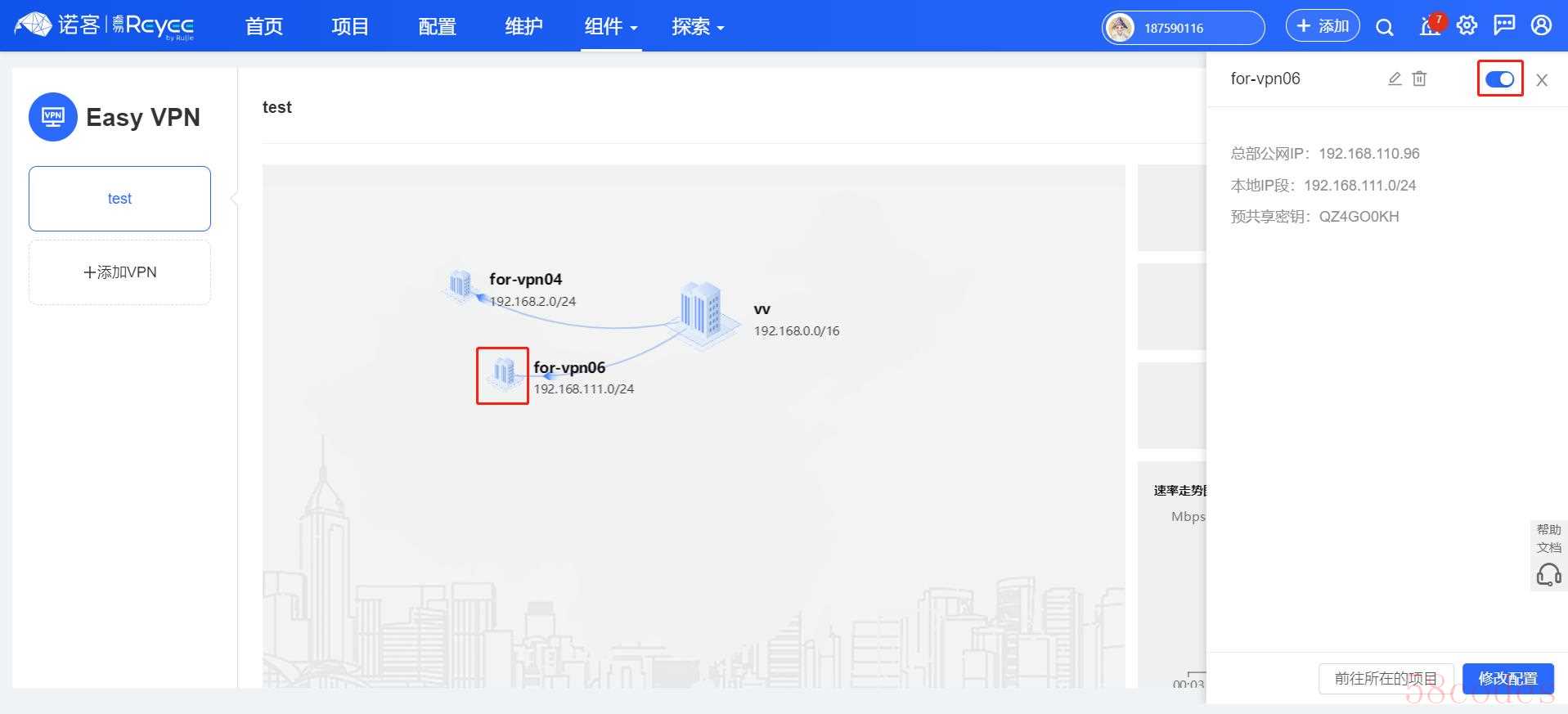

图2-22 关闭分支机构VPN

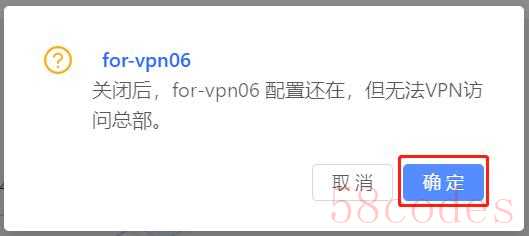

图2-23 点击<确定>，关闭分支机构VPN

(2) 打开VPN：选择要打开VPN的网络，点击打开按钮，即可开通VPN功能。

图2-24 打开VPN功能

(3) 删除VPN链路

a 若要删除所有VPN链路，所有分支机构之间的内部网段，分支机构和总部之间的内部网段都不能进行通信。点击总部网络，删除总部VPN配置。总部VPN配置删除后，将同步删除所有VPN配置。

注意

● 删除总部VPN后，所有的VPN配置都会被删除，可能会出现网络异常或断开的情况，请谨慎操作！

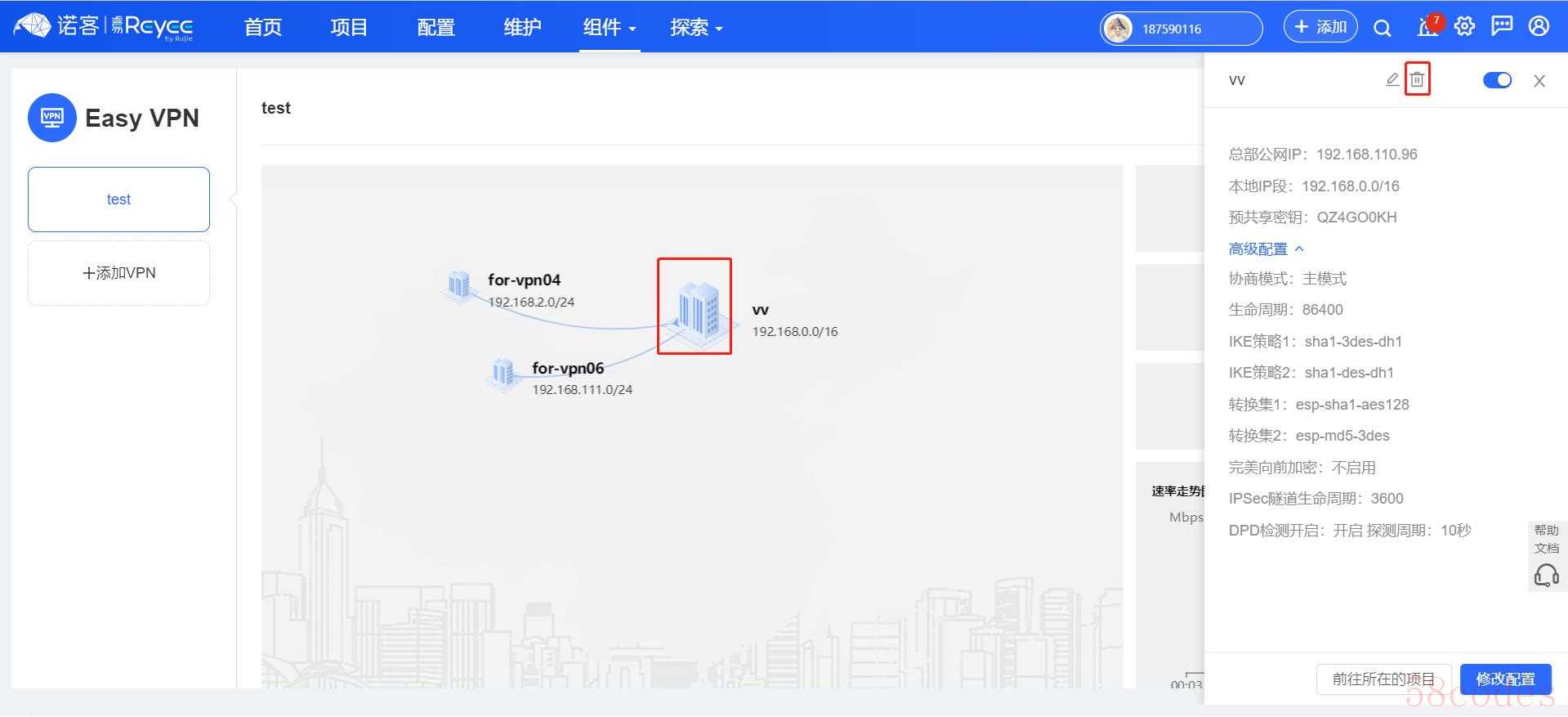

图2-25 删除总部VPN

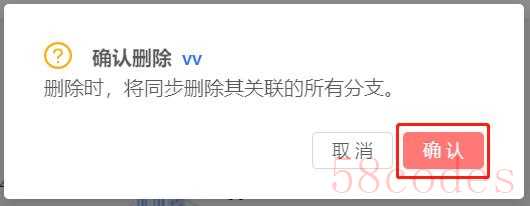

图2-26 点击<确认>，删除所有VPN配置

b 删除某一个分支机构的VPN，其余分支机构能够正常访问总部。点击分支机构的网络，删除VPN。

注意

● 删除分支机构的VPN后，该分支机构的VPN配置都会被删除，可能会出现网络异常或断开的情况，请谨慎操作！若需重新添加该分支机构的VPN，需要在总部重新添加分支机构。

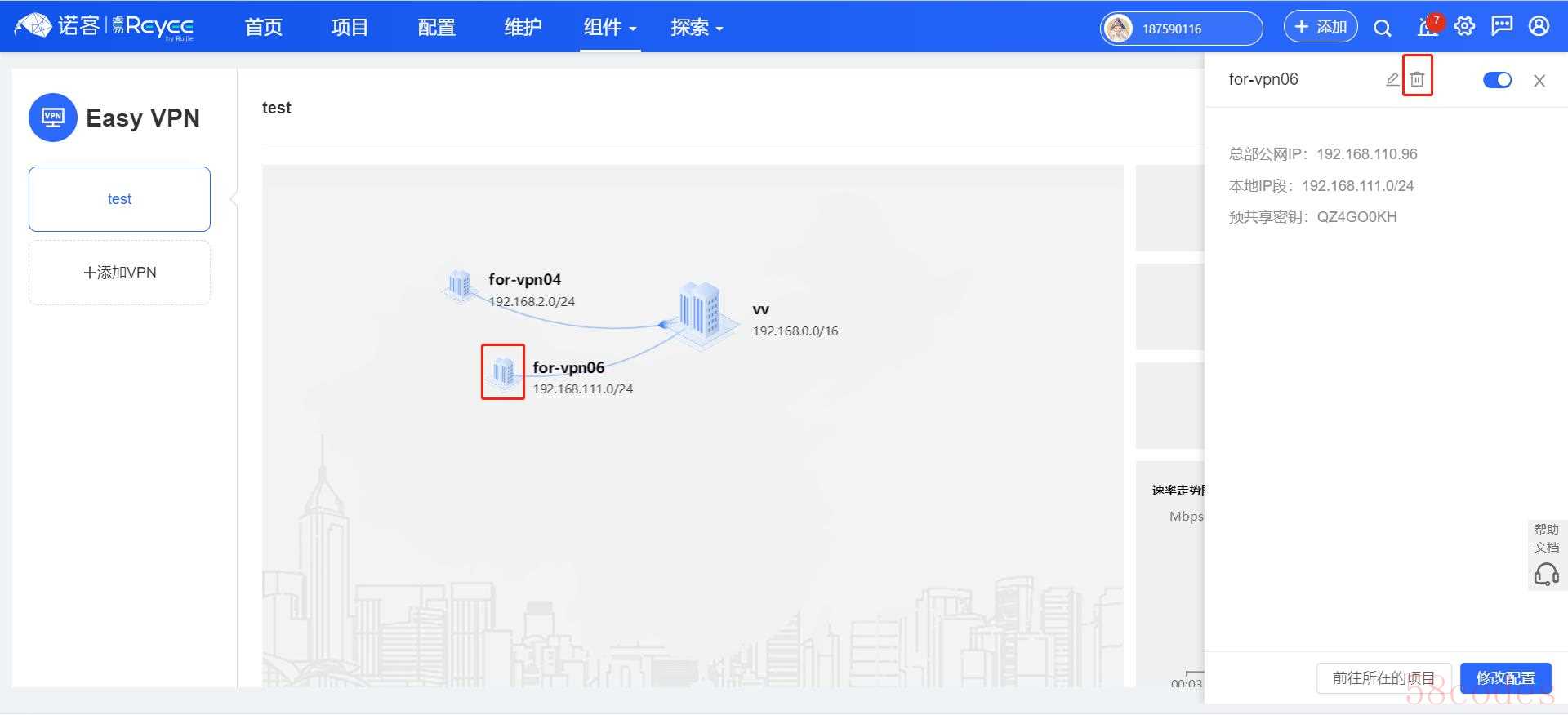

图2-27 删除分支机构的VPN

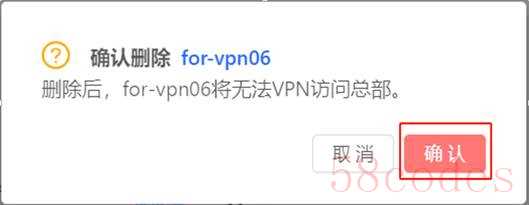

图2-28 点击<确认>，删除该分支机构的VPN配置
