50元打造2×40W HIFI音响板,LM4766装机全攻略

这是一个利用LM4766芯片组装一个简单但功能不错的2声道40W HIFI功率放大器的基础指南，预算控制在50元人民币以内。请注意，这个预算非常紧张，主要依赖于寻找二手或廉价元件、利用现有零件（如电源），并且需要一定的动手能力和电子知识。
"核心芯片:" LM4766N (或 LM4766AP) - 这是一个非常流行的双通道立体声功率放大器IC，常用于中低功率的HIFI设备。
"预算目标 (50元人民币):"
这个预算极其紧张，意味着我们需要最大限度地利用现有资源，并可能需要购买一些“捡漏”或二手的元件。以下是一个可能的成本估算（价格会因地区、购买渠道和时机而异）：
1. "LM4766N:" 1片 - "约 5 - 10元" (寻找二手或小批量采购) 2. "电源适配器:" 1个 (例如 12V/5A) - "约 10 - 20元" (可能需要寻找二手或促销) 3. "散热片:" 1块 (适合LM4766，如 80mmx25mmx5mm) - "约 5 - 10元" (寻找二手或廉价无风扇散热片) 4. "电容:" 若干 (需要根据电路图计算值购买) - "约 5 -

相关内容：

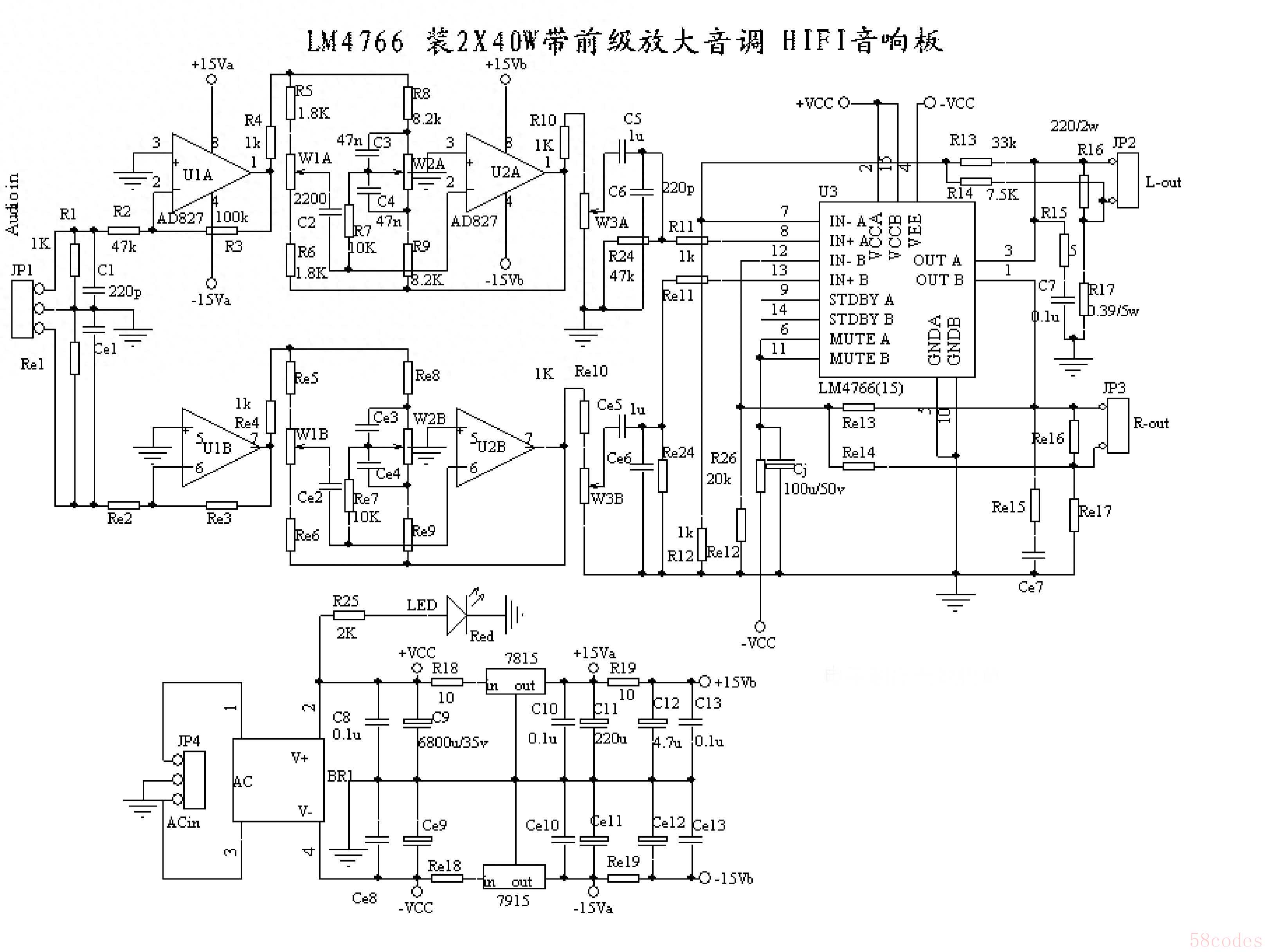

材料：LM4766功放板+AD827音调、变压器双18V、音箱线、螺丝刀。

步骤1：电源配对

板载7815/7915稳压，接双18V变压器（功率≥120W，留足冗余），焊好AC输入（JP4），通电后红灯亮则电源正常。

步骤2：接音源+音箱

- 音源（手机/电脑）插JP1的Audio in；

- 左右音箱分别接JP2（L-out）、JP3（R-out）。

步骤3：调音+开声

通电后，旋转W1（低音）、W2（高音）调音色，W3调音量。LM4766推力足，4Ω/8Ω音箱都能推，人声暖、低频劲，秒变桌面HIFI！

如果嫌低音不够，可以额外加一个低通滤波电路+BTL低音通道，下一期会把图画出来以飨烧友！
