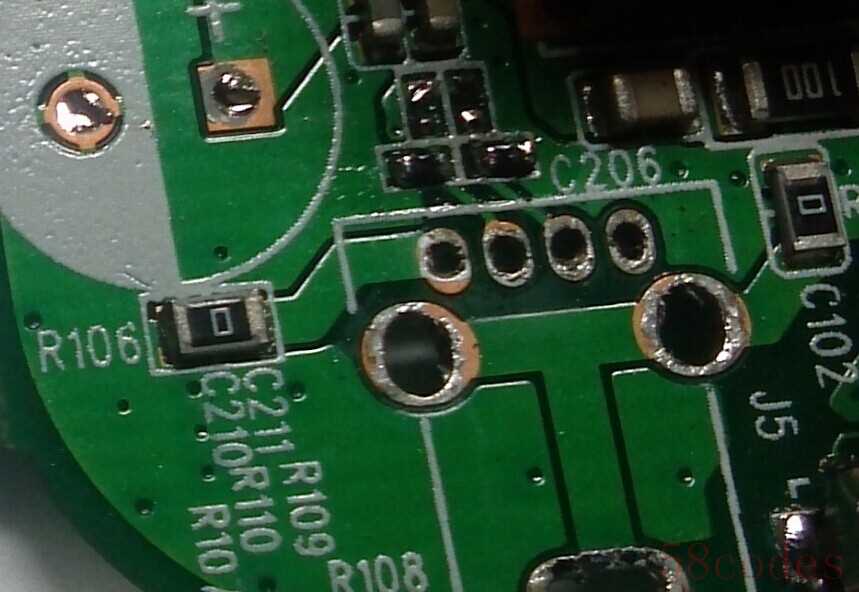

内容提要：更换DRAM、FLASH，刷固件，扩展USB（无刮U），CPU加散热器，加装TTL下载端子，增加SMA外接天线，加miniUSB DC5V外接电源端口，改造过程中电源损坏修复。

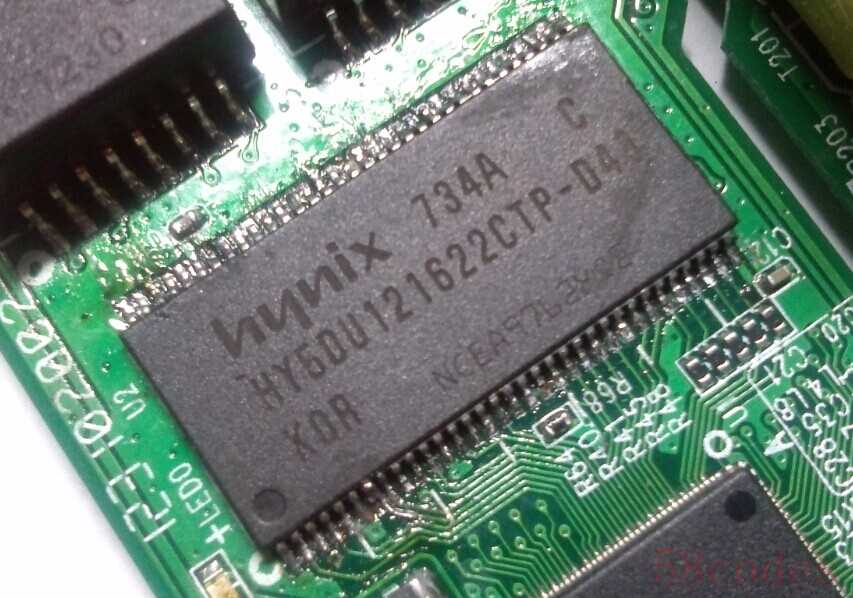

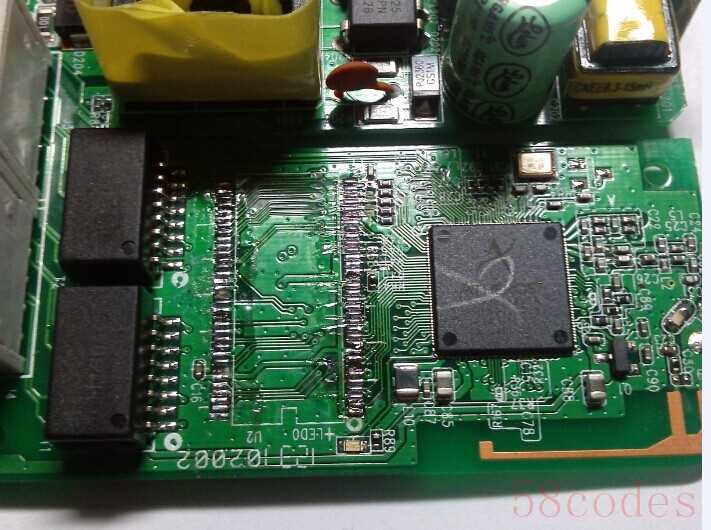

1）换DRAM。拆下原机Zentel A3s28D40FTP（128bits 16MB）DRAM，换HY5DU121622CTP(32*16位 64M)DRAM。

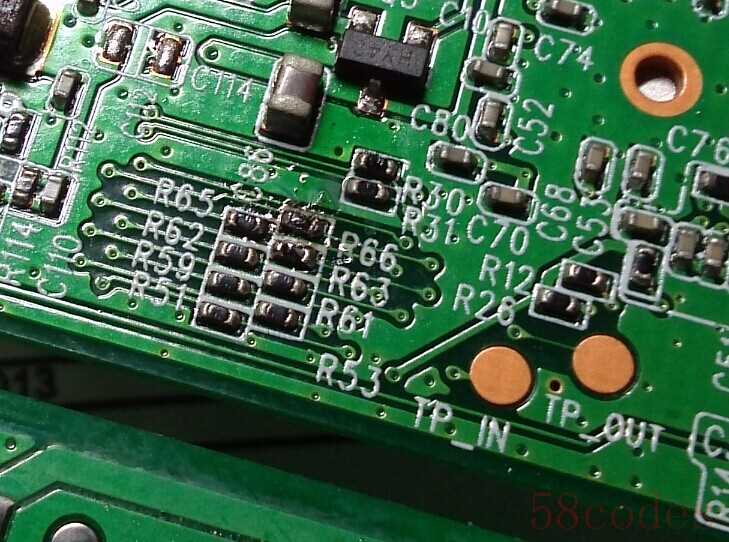

2）接通电阻R66。接通背面R66位置22R电阻（22R电阻从旧内存条上面拆的，上面的电阻基本都是22R）。
3）内存（DRAM）换好后，其它原器件不动，先用原厂FLASH上电测试内存更换成功与否。
----------------------原厂FLASH测试DRAM，如更换成功（路由正常启动，并通过WEB正常进入路由器管理页面）
---------------------------（继续）

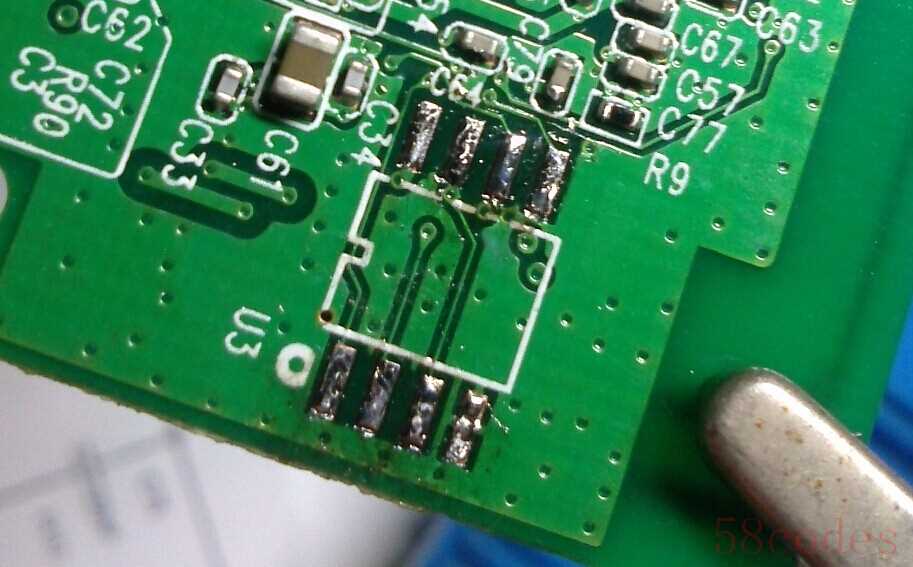

4）换FLASH。拆下原机cFeon QH16-104HIP 16bits 2MB，用储物袋装好以免丢失。用CH341A编程器夹上要更换的新FLASH芯片（型号W25Q128 = 16M，也可以用8M，型号为W25Q64，但刷入的应对应为8M固件），刷入“tp-link 710N 不死UBOOT 16M编程器固件”。烧录完成后，焊入新芯片。
这里提醒一下，用编程器刷，一定要用编程器固件！一开始我不知道，走了很多弯路。在此感谢恩山论坛的用户“鬼迷了心窍”，并在此帖引用他的16M编程器固件，以方便大家使用。
tp-link 710N 不死UBOOT 16M编程器固件：
http://pan.baidu.com/s/1gdBskX9（此固件由恩山用户“鬼迷了心窍”提供）
CH341A编程器的操作过程（本过程仅针对W25Q128芯片）：装好芯片-->点击检测（会识别芯片，如果识别失败是芯片引脚未接触好）-->擦除-->查空-->加载编程器固件BIN-->编程-->校验
执行以上操作，即可完成芯片烧录。更多CH341A编程操作请自行查阅相关资料。
-------------------------新更换后的FLASH测试，如更换成功（路由正常启动，并通过WEB正常进入路由器管理页面）
---------------------------（继续）
5）此时路由管理页面应该是OPENWRT LUCI（针对本固件）界面。

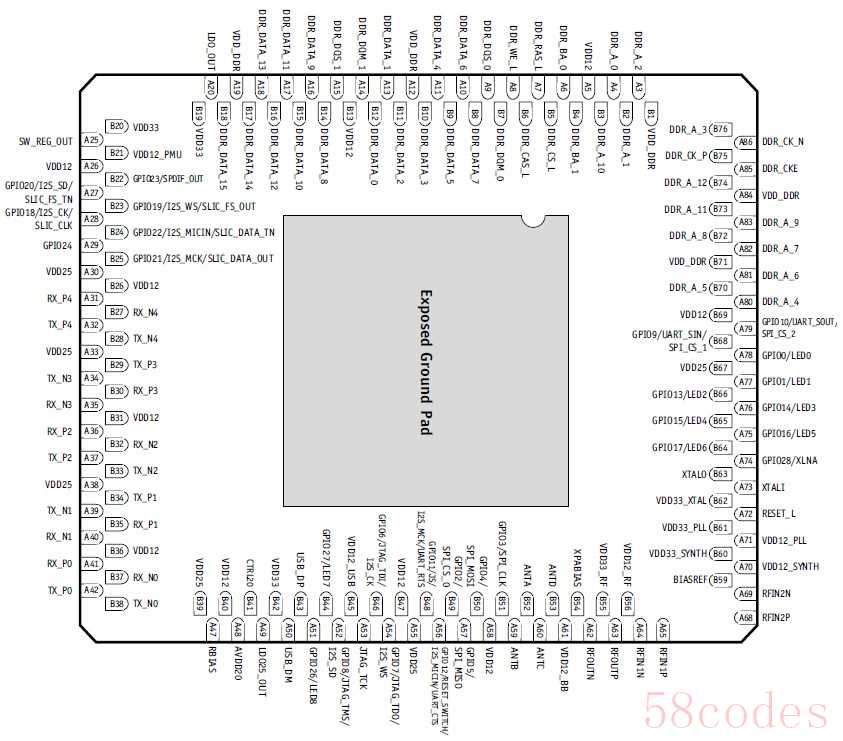

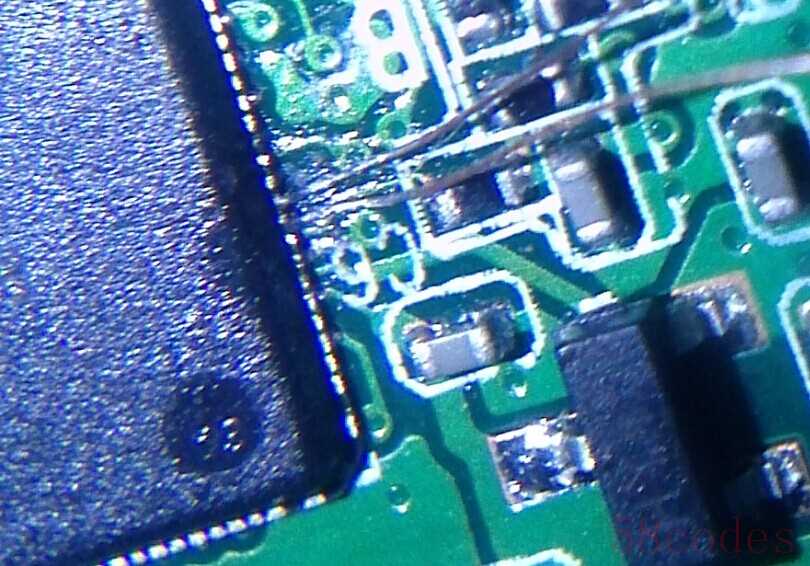

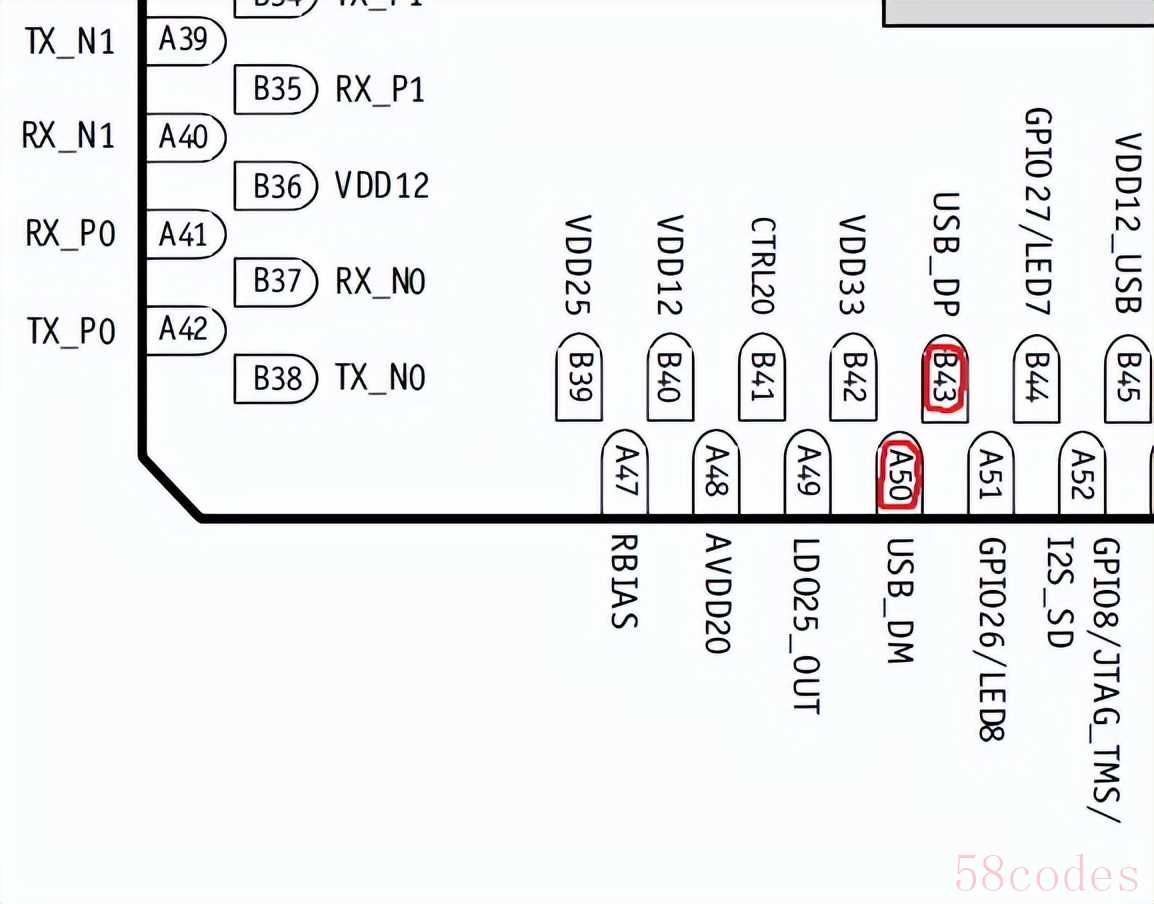

6）扩展USB挂载功能。找废旧耳机线（或者其它细铜丝，比头发还要再细好几倍的那种，而且需要软的）拆开绝缘层，剪下约5CM，抽出其中两根细芯线，上锡，用烙铁粘松香在AR9331芯片A50引脚附近熏一下，是熏一下，千万不要碰到引脚。将镀锡的细芯线接上AR9331的A50和B43引脚，这两个脚实在太细太细了，很难完成。我因为只有一个小放大镜和一把普通烙铁，来回操作了将近4个小时，才成功不虚焊、不短路，将两根比头发还细的两根线接上这两个引脚。提醒：焊完后想办法查短路，比如用缝衣针替代万用表笔。DM、DP对地电阻约500K，且阻值相同。另外，B43脚靠近B42脚，B42脚为VDD3.3V；A50脚靠近A51，A51貌似未引出使用。B43脚靠近芯片边缘，边缘引脚起第8脚，A50为第9脚。请自行查AR9331资料。

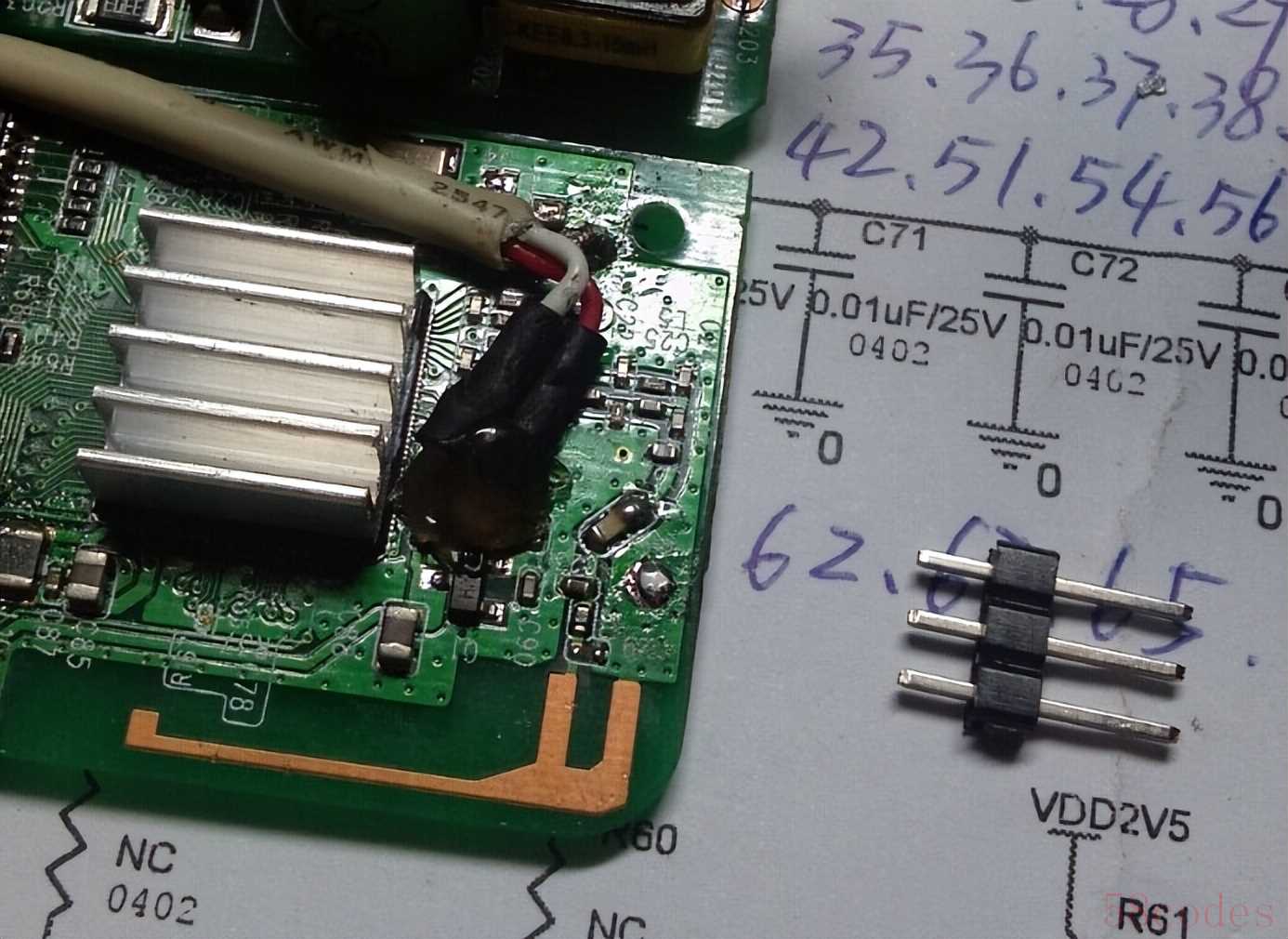

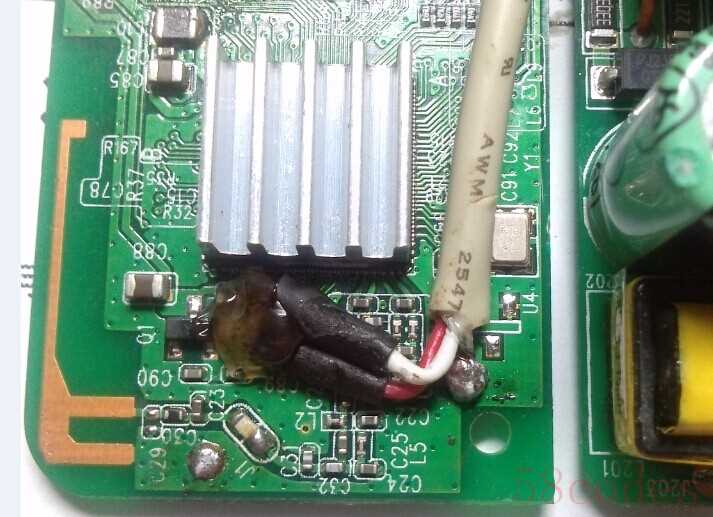

7）取约10CM屏蔽线（虽然后期需要剪掉一段，但取长不取短），先把屏蔽层焊实在数字地上面以固定住屏蔽线不乱动。取极少量热熔胶，小心将细铜丝固定在AR9331附近PCB板上，并使铜丝悬空不贴近PCB板。屏蔽线芯线套入热缩管，然后再小心加小心不要弄断了铜丝，把它们与屏蔽线芯线焊接，用烙铁热缩后，用少量热熔胶把热缩管固定在PCB板上。提醒：固定过程中烙铁要小心不要把铜丝又焊脱了！一定要掌握好加热时间！最后，给CPU（AR9331）增加散热器。

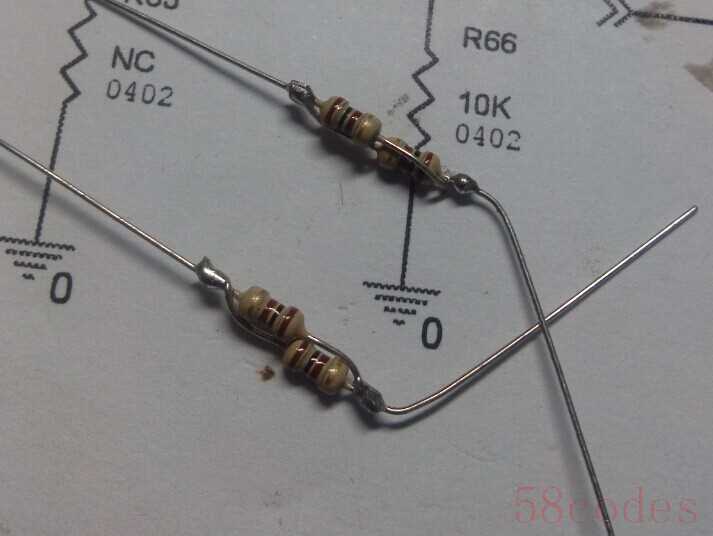

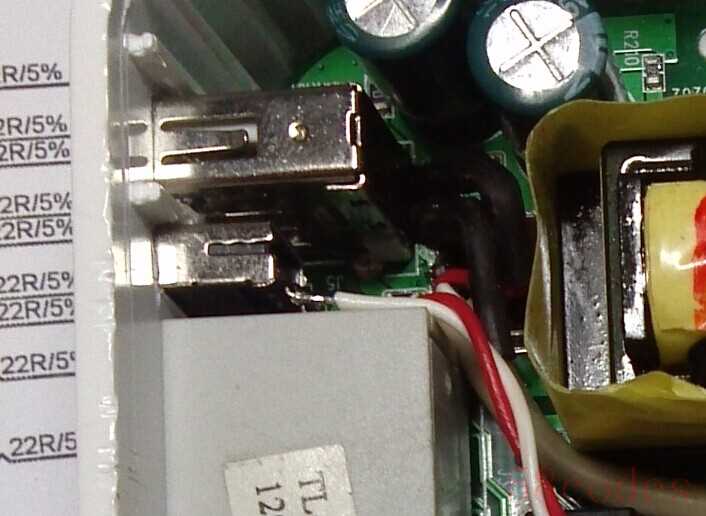

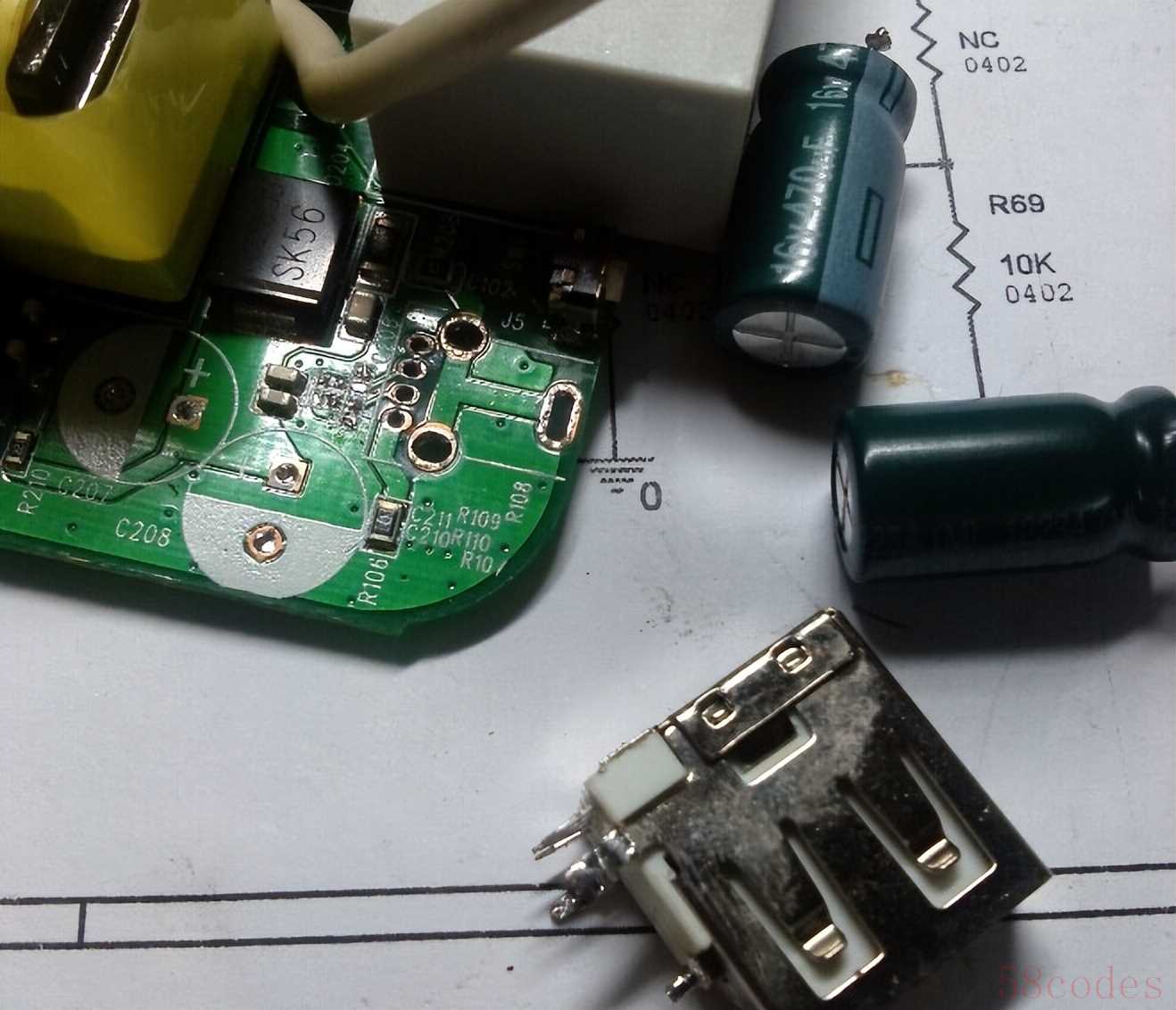

8）然后是USB位置。先拆下USB附近那些挡住烙铁的元件，并把USB数据口PCB板上的充电检测电阻（60R）拆除，但需要保留下拉电阻（50K）。用50R（大致可以22R至60R一般都可以正常使用）直插1/16W电阻（我的是用两个100R并联）接入屏蔽线的另一端芯线，用热缩管套好，屏蔽层齐根剪短即可。电阻另一端先插入USB座D-、D+孔（CPU引脚B43对应D+，A50对应D-），装上USB座即可。

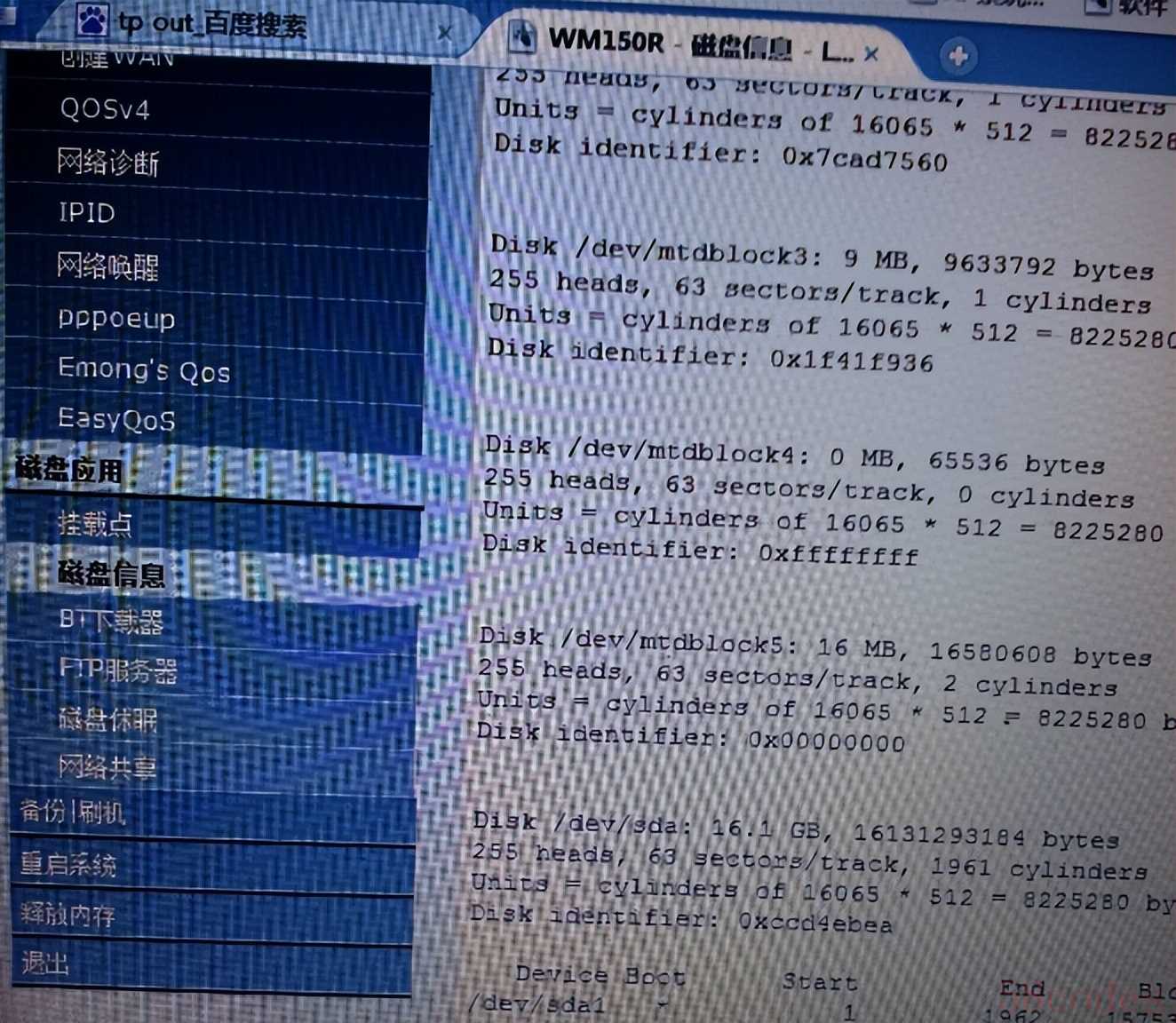

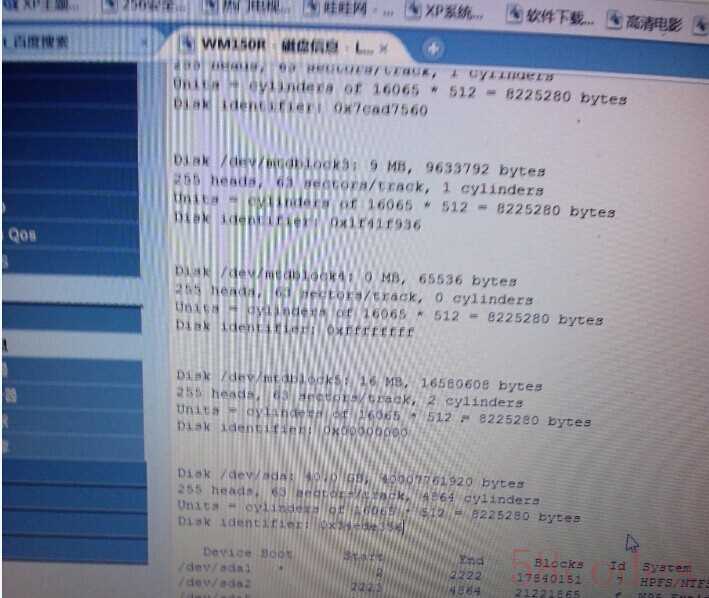

9）以下是成功挂载U盘、移动硬盘照片。
-------------------------上电测试，通过WEB正常进入路由器管理页面，在磁盘信息栏中应可以看到对应的磁盘设备
---------------------------（继续）

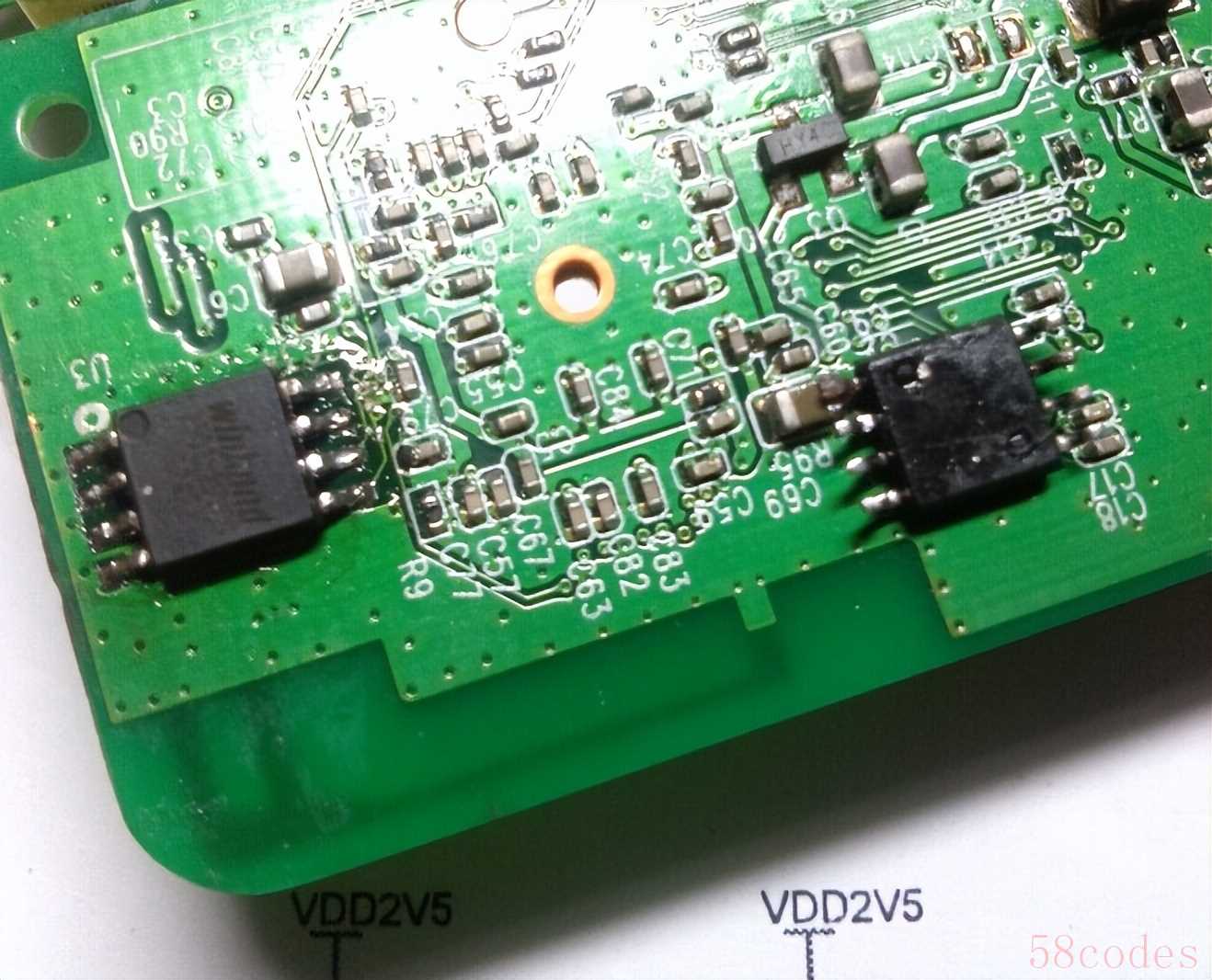

10）刚才第“4）”步提到原厂FLASH装在储物袋终究还是不保险，说不好哪天就找不见了。反正拆下来放在那里别的地方也用不上，原厂固件也还可以用。最好就像下图一样，焊在原板子上，说不定以后还用的上。

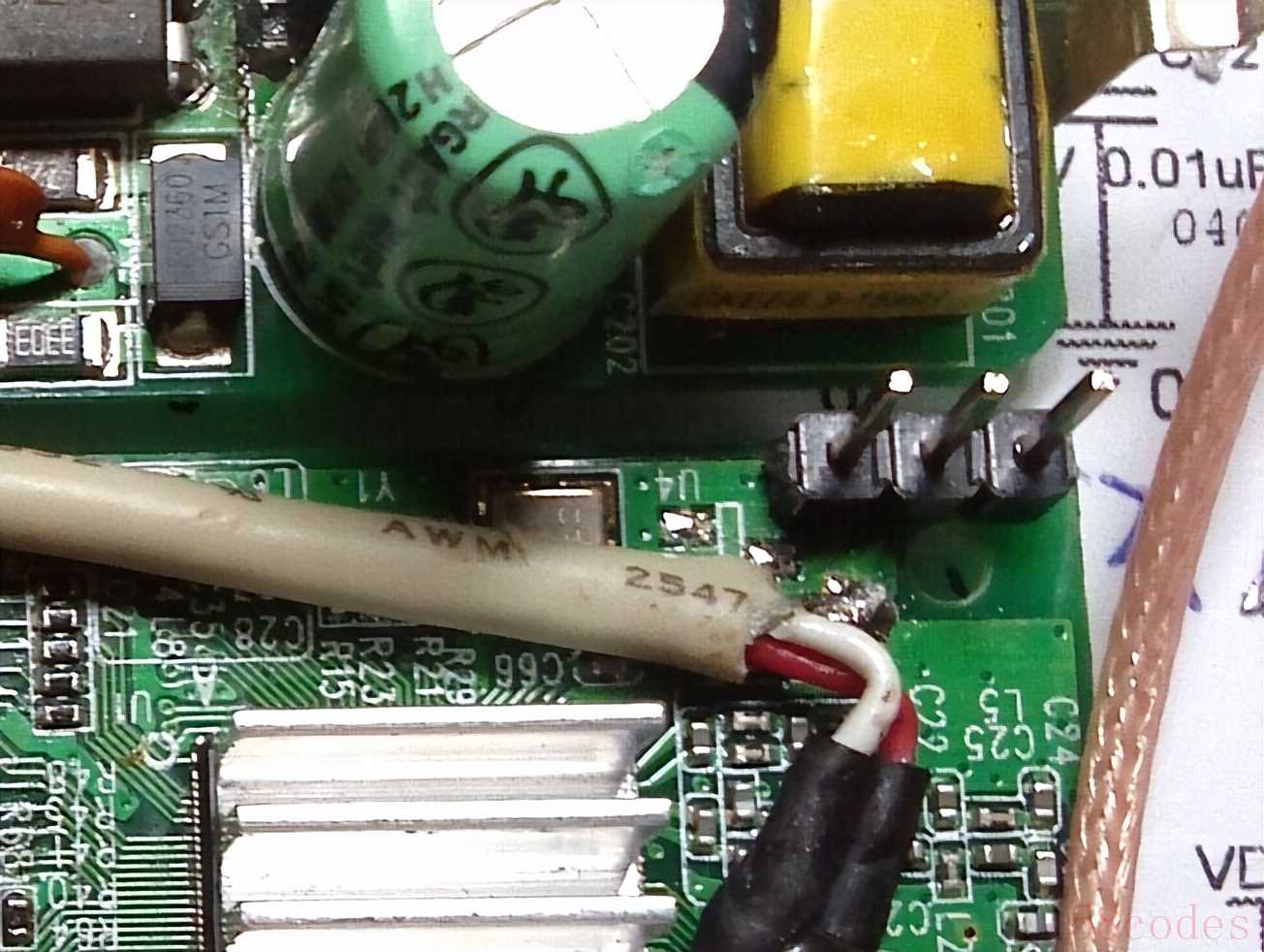

11）加装TTL端子，方便以后开盖就可以直接TTL，本来想引到miniUSB数据脚，感觉不是很安全的样子，作罢。还是用端子做在板子上比较好。
PS：TTL未进行测试。

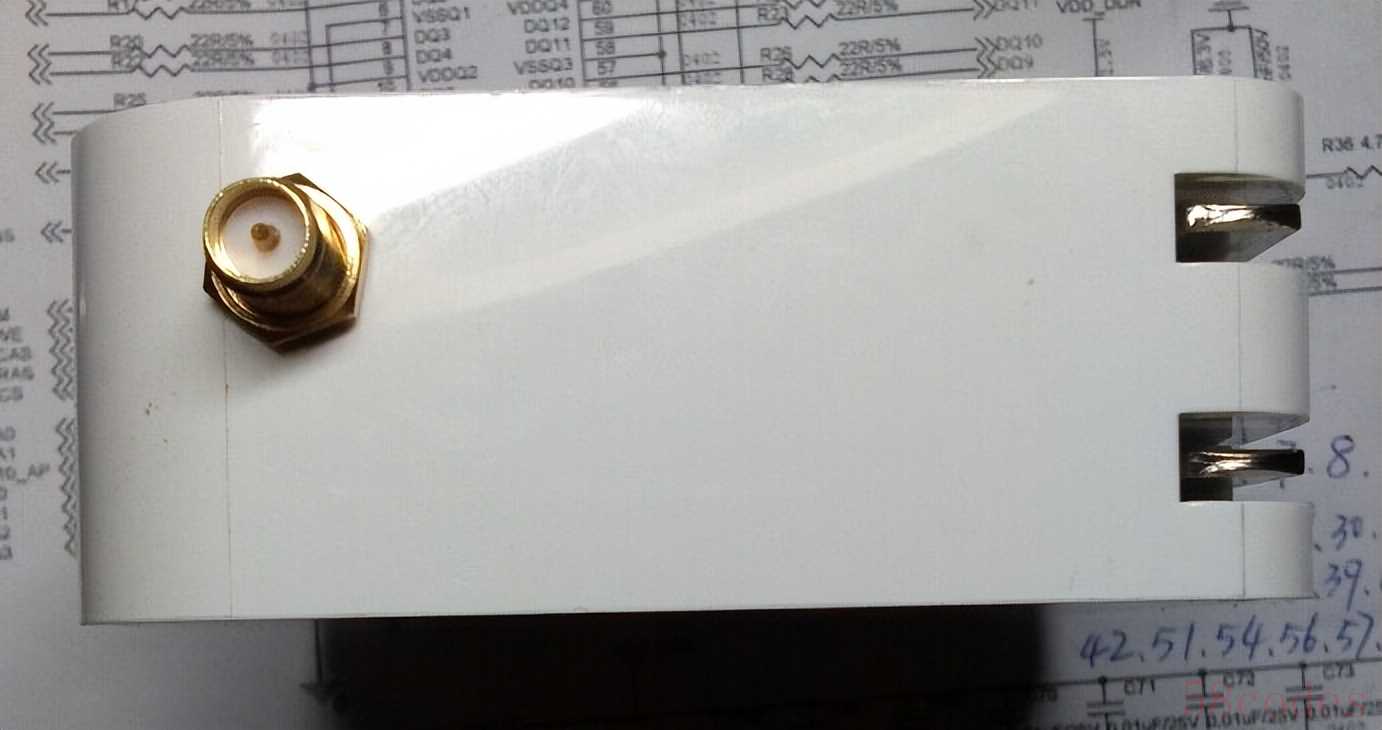

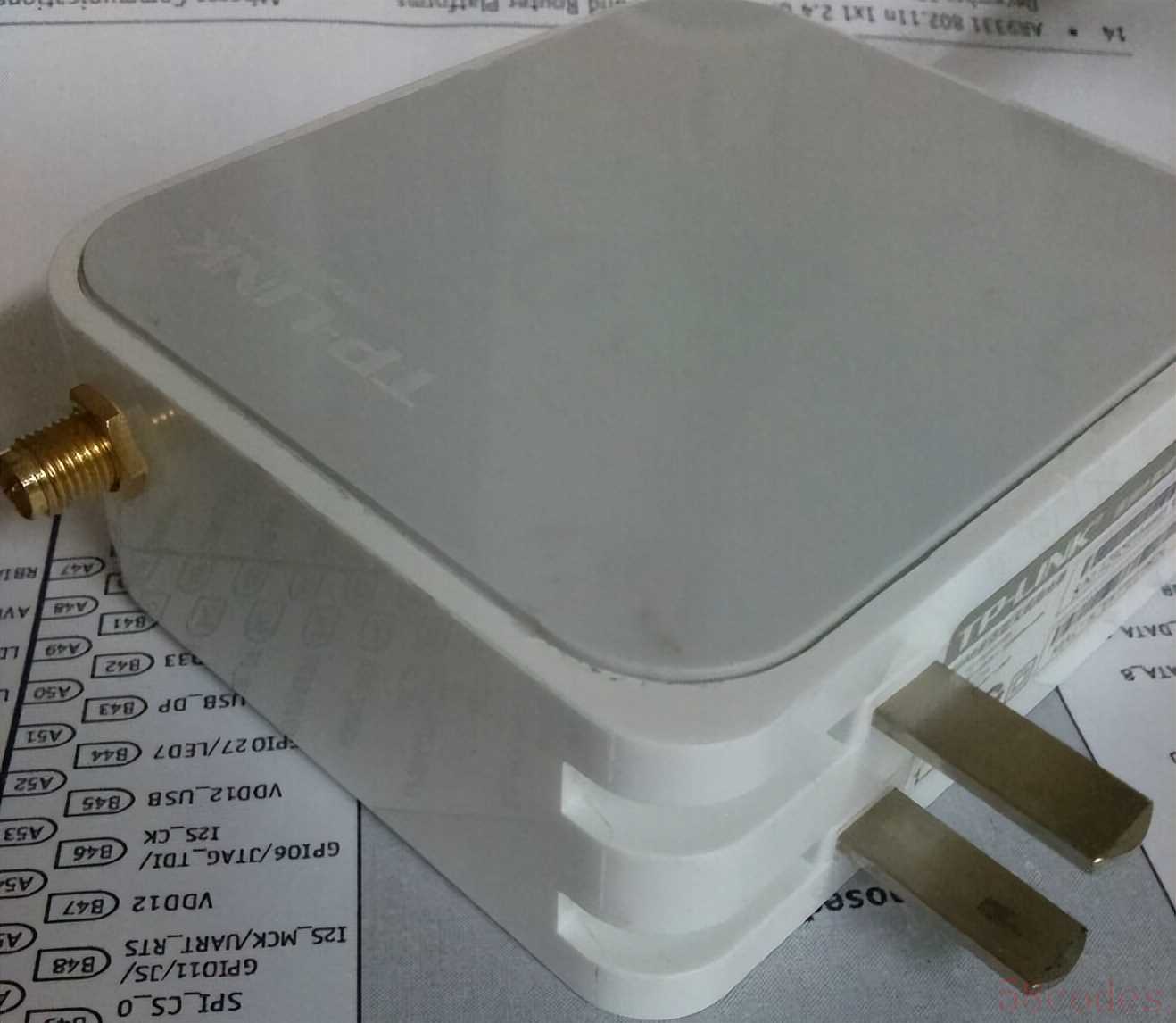

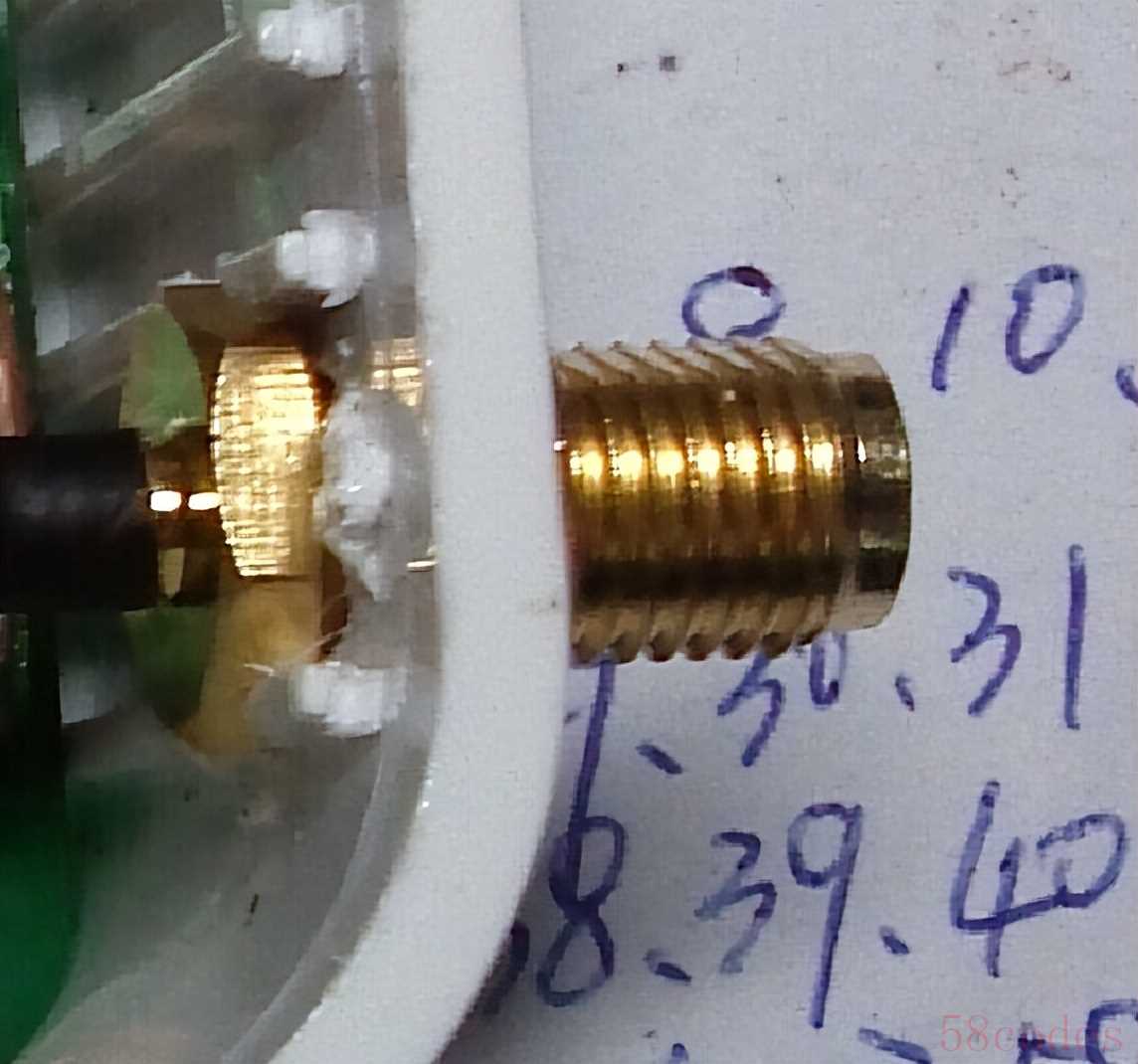

12）加装SMA外接天线。说不定我的“反转阿摩司无线”又派上用场了。TP的板子一般都会留有外接天线的扩展电路，只是用了印刷天线罢了，可以很好找到位置。拆掉0欧电阻，这个电阻只作短接作用。这个电阻还是有原厂FLASH作法一样，焊回一侧焊盘就好了，留在原电路板上，另一焊盘接上50R馈线。外壳找准位置开孔（找一个比较合理的位置，要让盒子合的上，路由站着、躺着、趴着都能够使用且美观就行。千万不要开到电源接头那边就好了！），穿SMA端子，锁紧螺丝就行了。

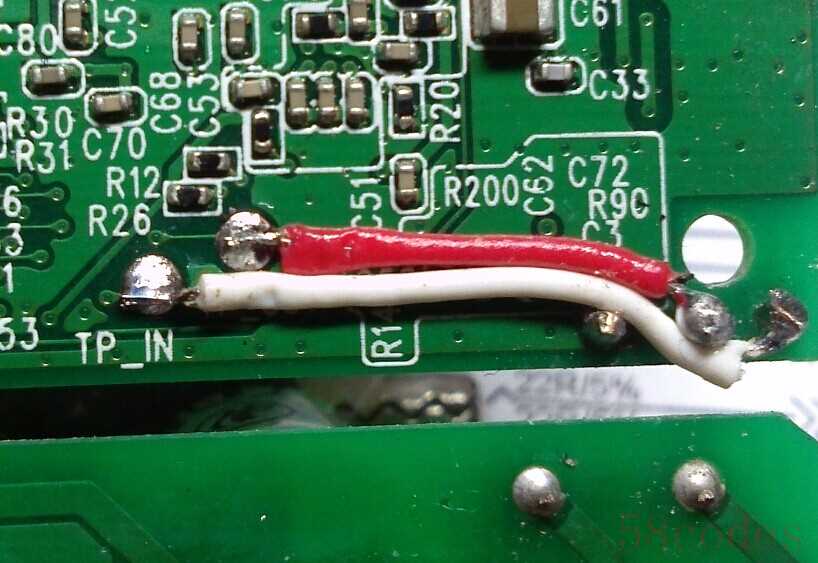

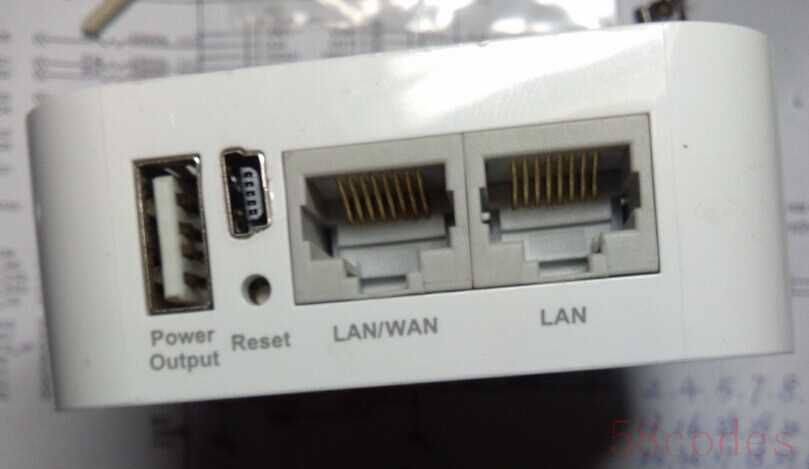

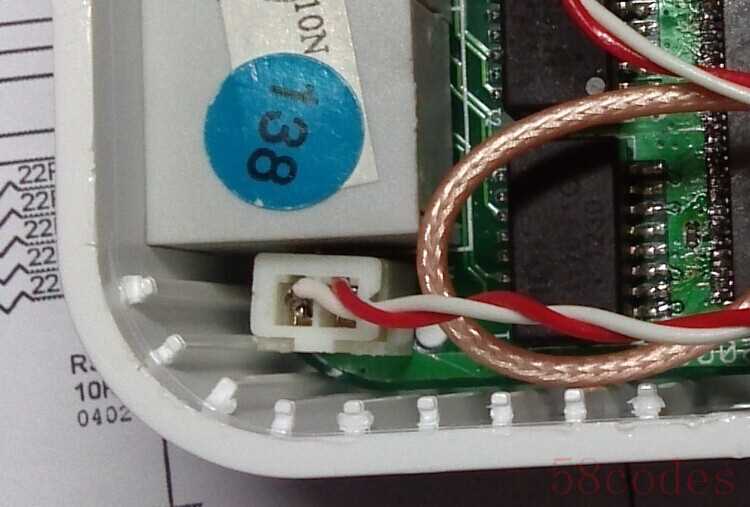

13）加miniUSB DC5V外接电源端口。这个功用我觉得挺实用的，比TTL还实用的多。所以，必须装啊。移动电源、插笔记本上，就可以移动蹭网啦。反正移动使用的就用的上就是了。看了下板子的布线，结合盒子的结构、接口位置等因素，没办法把端子装在板子上了，只能考虑跳线。考虑以后拆装方便，插接端子肯定得用上。总不能拆一次就要焊一次电源线吧。
14）至此，710N我想要的功能基本满足了。当然，不排除未来再增加功用或接口的可能。比如我已经想到把FLASH改成DIP的，把FLASH座做到外壳作接口，对我们这些喜欢折腾的人来说，FLASH随时拨下来插上去，这个接口太有必要了。不过，以后再改吧。

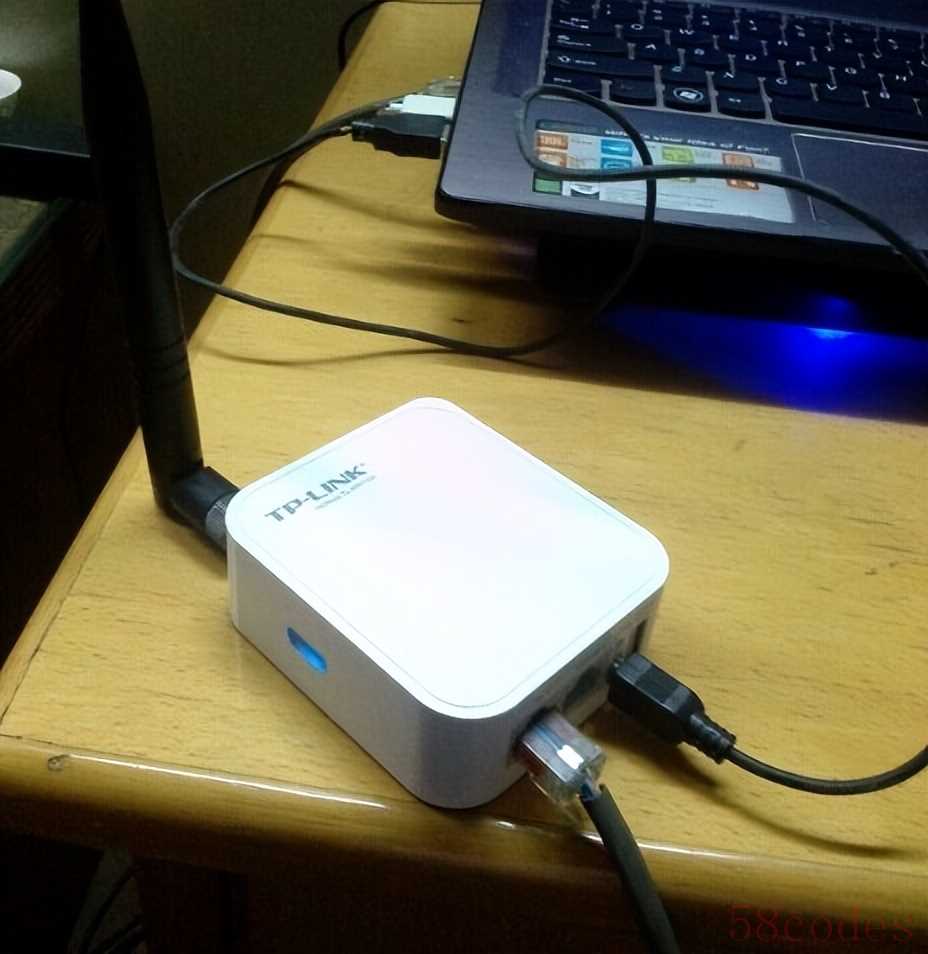

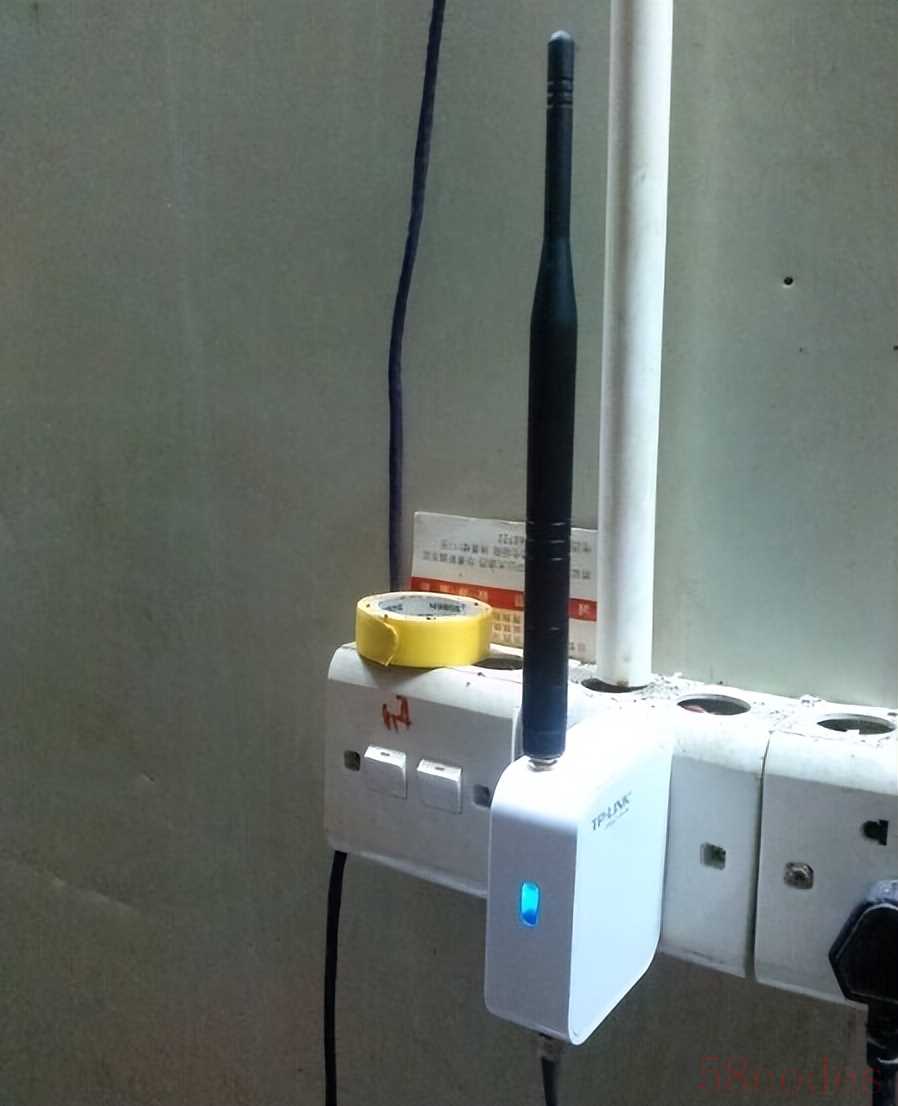

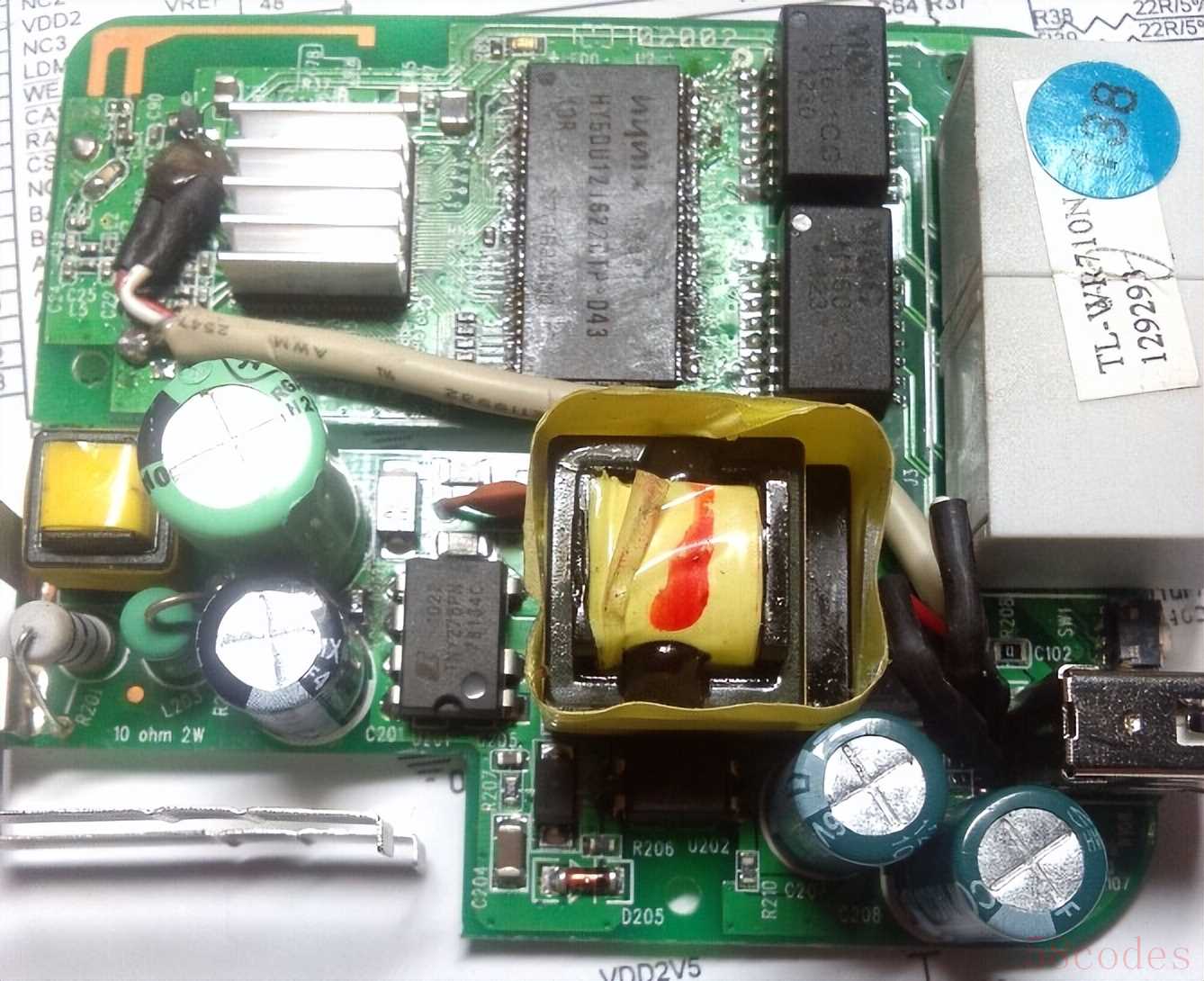

完成外观图：
