①前情提要

近期恰逢新家装修，由于本人和女朋友平时都爱打点游戏，也专门有个房间为此设置成为了电竞室，再加上本人对弱电方面比较感兴趣，所以对网络的选型、安装也想自学一下，秉承着不想被装修公司坑的心态去学习，没想到最后学着学着，靠自己完成了家中所有网络设备的连接与安装。

声明：由于本人主业为土木建筑工程，对弱电方面有所了解，但其实也只是半路出家，若有不足之处，希望大家多多提提意见建议；下面我给大家分享一下，我的安装过程。本次分享为第一阶段：整体的规划思路及一楼Mesh组网的布置。

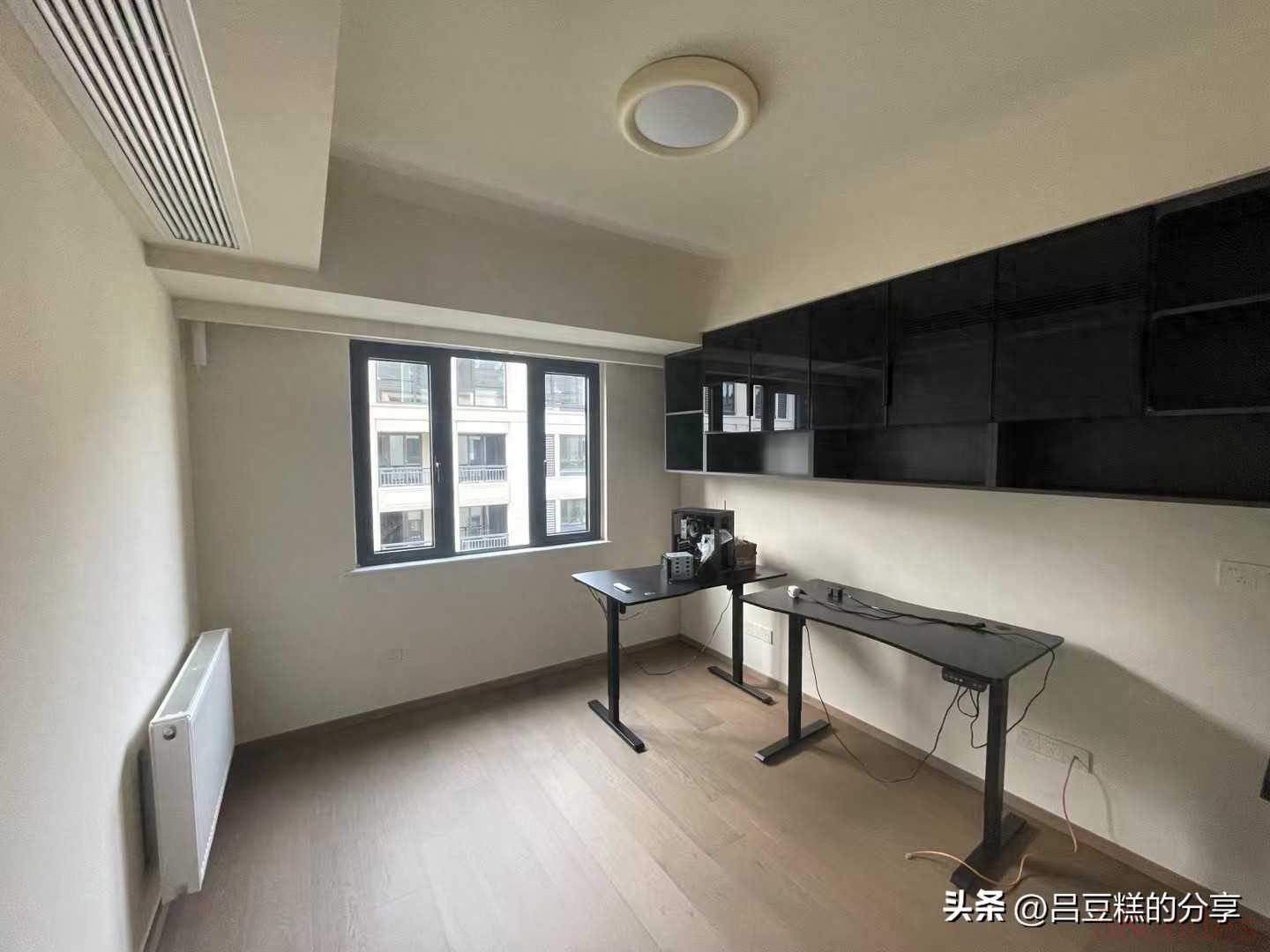

上图是本人家中电竞室的初步搭建的照片

②组网选择

首先，我家是一套双层的中叠户型，即为整栋楼的三四层；所以在一开始我的初步想法是我不想一楼一个网络，二楼一个网络，上下楼还要频繁的切换网络，为此我专门去询问了装修公司，但是装修公司给我的说法是要去问营业厅；我后来想想，我还是自己先去了解一下再说。

再后来我就去各大平台网站看测评，安装视频对组网的方式及优劣式进行学习；当时我了解到的解决方式除了mesh组网外还有FTTR、AC/AP等方式，但FTTR需要预留光纤，要营业厅的人过来安装，且套餐花费高昂，被我首先排除；AC/AP我了解过后，觉得发热会略高，所以在综合对比后我还是选择了有线mesh组网的方式进行家中的网络布置。

具体的布置思路如下：一楼和二楼分别各自设置一个路由器、一个小米蓝牙mesh网关和一个小爱音箱，nas设备放置在二楼电竞室内。下面让我们看看具体的布置内容。（蓝牙mesh网关的主要作用是与智能设备连接，后面几期内会详细说明）

③一楼线路规划★★★

注意：这一步非常非常重要，一定要提前规划好线路布置！！！

由于装修公司也不是很懂mesh组网方面的知识，但他们提醒我，网线的布置一定要想好，所以我自己在学习研究后，对家中的布置进行规划后，再与装修公司交底。

其实有线Mesh组网的概念很简单也很清楚，就是把两个路由器之间通过网线连接起来，一个为主路由，一个为次路由，两个路由器为一个网络；所以我们入户光猫的网络只需要连接到主路由上即可。

由此，我们整体的规划思路就是：入户光纤连接至光猫→光猫连接主路由→主路由连接次路由。

接下来就是主路由的位置选择，由于入户光纤在一楼，所以一楼放置主路由，二楼放子路由。先讲一楼：

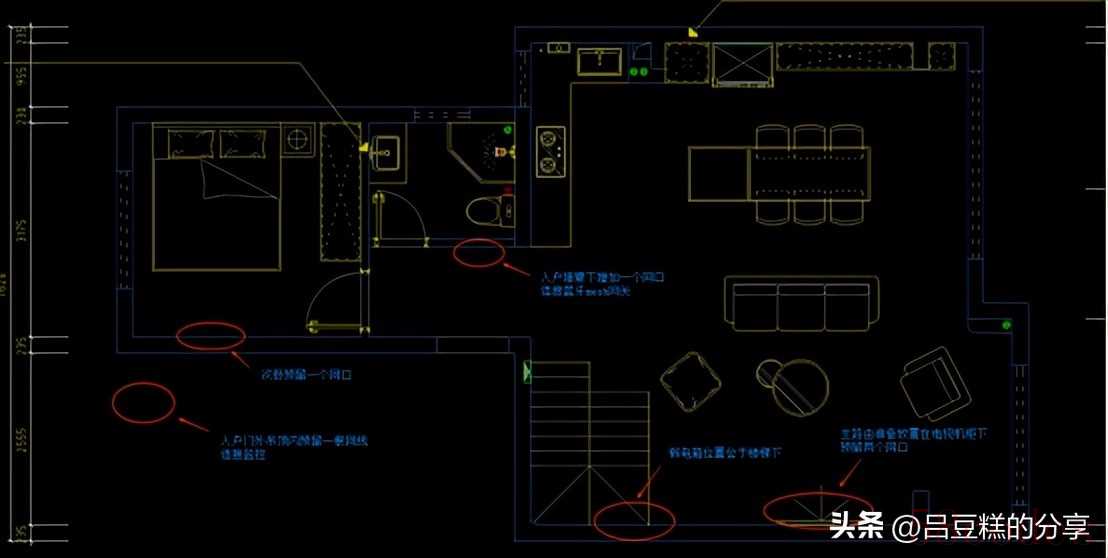

一楼线路布置图

一楼整体的布置为客厅、餐厅、卧室和一个公卫，所以我决定将主路由放置在电视柜上，由光猫预留一根线连接主路由，再由主路由器上的网口和网络电视的网口连接，这样电视的联网问题也解决了。

然后再将小米蓝牙mesh网关放在入户门对面的墙上，因为这个位置是比较接近房屋的中心点的，小爱音箱则放置在电视柜上，这样一楼所有的智能设备信号都可以满格接入。

所以电视柜下要预留的网口就是三个网口：第一个口是光猫上网线接过来的，第二个口是路由器与电视连接的，第三个口是主路由回一根网线到放置光猫的弱电箱中的。

主路由一楼电视柜

这里要特别说明一下，为什么主路由要回一根线回到放置光猫的弱电箱中，因为我将交换机放在了弱电箱中，所以主路由是需要回一根线回到弱电箱中与交换机连接。

交换机我这里购置了5口的，因为我需要通过交换机连接二楼次路由、一楼次卧网口、门外摄像头网口及一楼入户门处的mesh网关网口。（关于网关我后面会详细说明）

到这，一楼网线的整体布置就算完成了。

弱电箱（由于网线是由自己第一次制作，所以网线皮并没有完全进入水晶头中）

说到这里，相信大家也发现了，本人不光对家中的整体线路进行了规划，也真正去实操了水晶头的制作、门外监控设备的安装、智能设备的调试等等；在这过程中我发现了很多很多的问题，我会在后面每一期内都为大家详细的讲解，避免大家重复踩坑！

最后再说一个很重要的注意事项，作为这期内容的结尾！

就是让装修公司预留网线时，一定要检查网线的质量！一般使用到六类网线时，装修公司给的都会是CAT6e的型号，但是国标里是没有这个型号的！！！一定要选用CAT6A的网线！！！网线上会有标注，如下图：

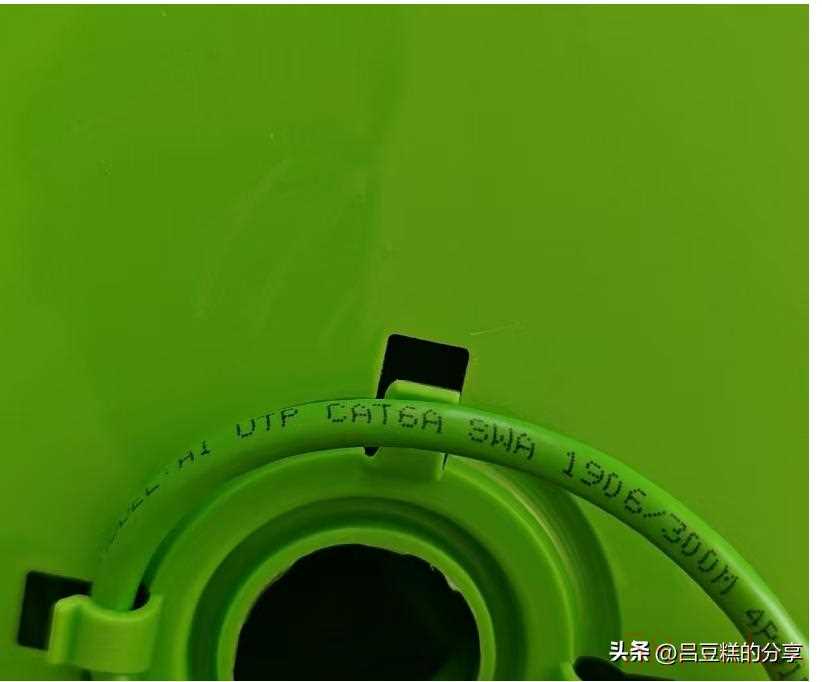

CAT6A线

最后的最后希望大家能点赞、收藏加关注，支持一下！谢谢

下一期主要介绍：二楼mesh组网的具体布置。
