「收藏」暖通技术解析,五种两联供调温辐射冷暖系统创新技术

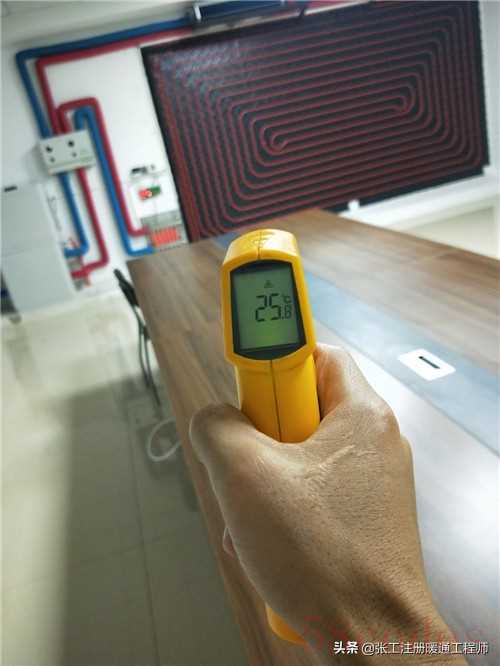

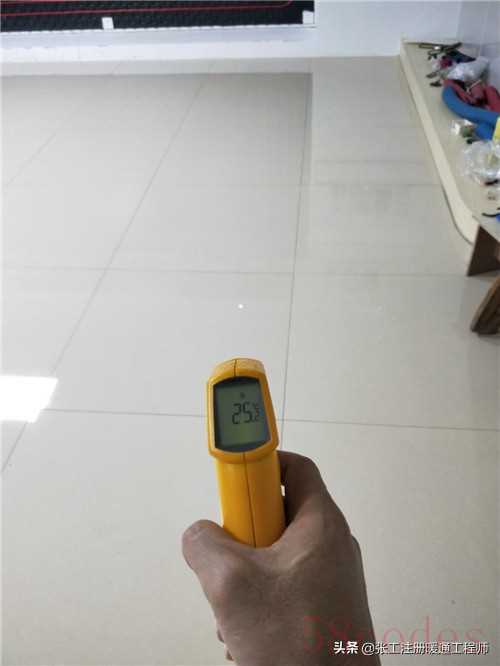

1、有带地面调温系统的图温度

通过系统检测、运算、反馈、执行系统联合控制，精准变温技术。始终保证地面制冷安全运行，达到整体系统高效发挥。

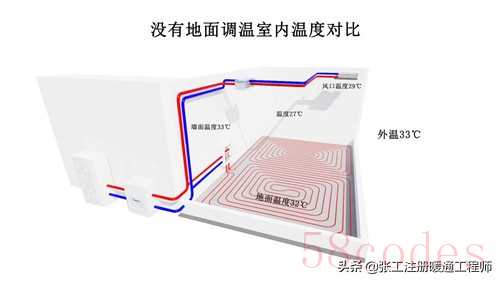

2、没有调温系统图示

通过两者的图对比之后，没有地面调温辐射系统（地面温度很难达到目标温度）其四周建筑墙面温度很高，人体热舒适性能大大降低。

而有地面调温辐射的两联供系统中，是通过地暖管来实现地面制冷，即地表下通过是处理过的冷水，联合风机盘管协同工作，风机盘管组织气流有效循环，让辐射温度更均匀，地面辐射温度与人体热舒适辐射温度、四周墙壁辐射温度大大提升。这种由调温辐射技术的改变，不仅解决室内温度、同时还把平均辐射温度、空气流速、相对湿度、噪音、空气品质也得到了有效解决。

下面就5大调温辐射冷暖系统技术效果介绍

1、地面调温辐射冷暖系统，地面辐射制冷+低速风盘联合制冷，制冷速度快、效果好，辐射面积广，成本低，安装简单，可以满足不同市场需求，并通过风盘低温除湿，让室内湿度保持在50-70%之间。

技术要求：通过调温技术，即实施变水温控制技术让风盘制冷出力与地面辐射制冷出力负荷比例由室内外温度发生变化做出不同的调控能力。此系统节能率为整个系统的30%以上。 对地面铺设管道可以采用普通20、16、13、10地暖管均可以实现辐射冷暖效果。

2、地面调温辐射冷暖系统+新风系统，由地面辐射制冷+风盘联合制冷，新风净化联合工作，空气净洁度高，安装要求略高，对新风技术要求较高，风盘兼顾除湿，当高温高湿天气时，让风盘

低水温运行，可以把湿度处理到50-70%之间。地面供水在18-22度之间，地表温度维持在24-25之间。空间温度在25-26度。空气净洁度PM2.5在50MMP以下即可。

3、纯地面调温辐射冷暖系统+除湿新风系统联合工作，他们之间是可以独立运行。也可以相互联合工作。在高温低湿区，纯地面辐射系统，夏天制冷舒适度很高，仅需普通新风系统把气流组织与空气品质提升即可。对高温中湿区，增加单冷源除湿新风系统即可，而制冷负荷全由地面辐射系统承担。节能效果很高，热舒适性指标更高。

技术要求（地暖铺设可采暖20-16-13-10管）与普通做法一样。只加强地暖板保温强度与保温能力。对高温高湿区（70-90%）可采用双冷源除湿新风联合工作。取消风盘制冷，初次制冷时间略久（2-8小时）与保温性能相关。对多数地区或家庭均可以采用。前提条件，房子保温性能与北方供暖保温条件一样。节能率可达35%以上。

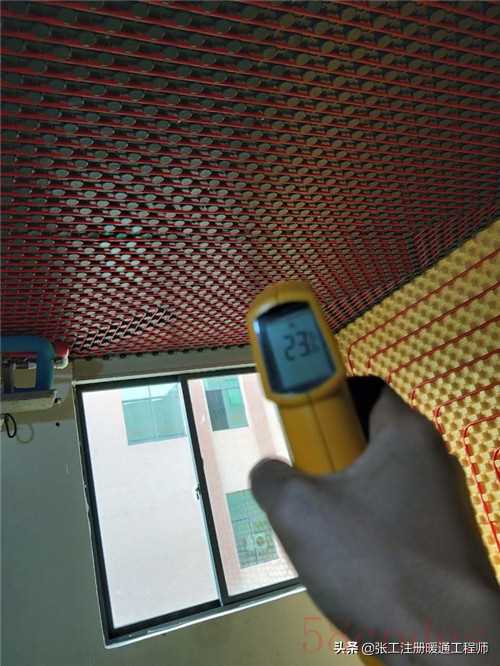

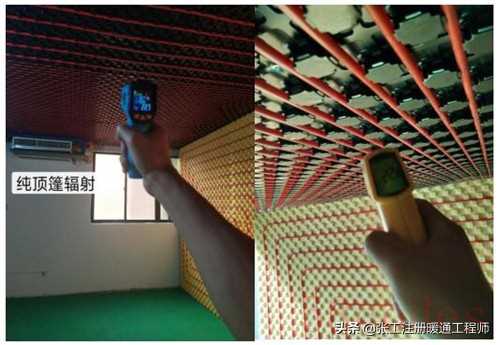

4、顶蓬辐射冷暖系统，由吊面调温辐射系统+新风除湿系统组合，可采用普通13、10地暖管增加有效辐射面积，通过调温控制技术，保证项面装饰层表面不会结露，不会发黑，同时工作辐射制冷效果好，新风系统由当地气候与湿度条件进行选配，新风安装要求技术高，可采用地送风、顶回风，增加空气循环，室内舒适度很高，地面温度略高、达不到与目标温度相等。

技术要求较高，对安装要求与装饰配合要求很高，制冷辐射能力强。增加调温控制技术就可以实现顶蓬辐射冷暖系统， 对品质制冷需求高的业主，可以配置小型风盘低速运行，增加制冷能力。节能性达30%以上。

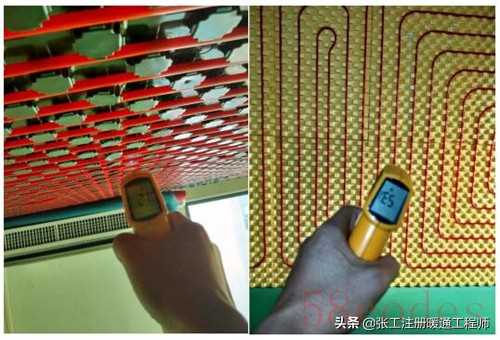

5、地面辐射系统+顶面辐射系统+除湿新风系统，属高.级私人订制产品组合，舒适性更高，效果快，有调温技术，即便高湿区，也不会出现结露或结黑点。

也可以做成地面辐射系统+侧墙面辐射+小型风盘+新风系统，对品质要求高的顾客，采用地面、墙双辐射+风盘、新风双对流辐射。

以上5个辐射系统，针对不同市场，做出不同系统搭配。满足不同技术人群及顾客需求。

地面调温辐射+风盘组合是目前5大辐射系统中，运行

为稳定，安装要求低。即使在使用中出现产品问题或控制问题，也不会出现整个系统瘫泛。只是在原来二联供系统是增加了系统控制技术，调温混水技术，把二联供升级后的两联供，可以实现两个系统同时工作，不管夏天还是冬天，可以系统双向调节，也可以系统独立运行。这就是地面调温辐射两联供技术优势。

什么是调温辐射冷暖系统与辐射冷暖系统有什么不同之处？

整个地面辐射制冷核心，其实就是具备调温能力的控制技术，它是根据室内温、湿度计算出露点温度。不同地区，不同朝向，不同目标温度，不同风盘大小，不同地暖设计负荷，都会影响地面辐射能力，那么在工作起初段，是通过室内检测综合计算，此时有可能因高温或高湿，地面制冷水温会偏高。为了就是控制地表不结露，让系统运行在露点之上，但通过风盘降温处理空气中显热，空气中的湿度与温度都随之降低，而变水温控制系统是通过室内变化，让比例阀进行调节水温，由水温反馈对比、输出精准的水温，特别是在高湿状态下，只要湿度在超过55%以上，如果没有精准的变水温控制技术，是很难实现地面调温辐射系统成功稳定运行的。

顶蓬毛细管辐射系统是没有采用调温技术，他们是从主机485通信入手，调节主机水温，除湿采用带有双冷源的新风系统，而供入顶蓬的水温不够准确。水温的精准检测传输到主机，这样一来。是对主机设备要求很高，对智能控制要求很高。而整个系统高度依赖除湿系统。不仅把室内的温度造成过低，湿度控制在很小范围，所需要的能耗很高，如果不把湿度处理在安全湿度区的话，就会结露结黑点。不太适合许多刚转型而来的经销商们。

如果单靠固定水温方式，容易因各种系数变化，水温变化，天气变化，湿度变化，人为活动习惯变化，就会出现控制失效，地表温度过高或过低，风盘只起到小负荷运行，地面承担负荷也很小。
