小米120W小布丁快充同套方案揭秘,富华电子65W 2C1A氮化镓充电器深度拆解

前言

近期充电头网拿到了富华电子的的一款65W快充充电器，产品配备主流2C1A快充接口，并且兼容UFCS、PD、PPS等快充协议，可轻松应对各大品牌的笔记本电脑、平板、手机等设备，满足用户日常快充需求。

凭借小米120W小布丁快充同套合封氮化镓技术方案，产品还做到了高效能与小体积的完美结合，搭配可折叠插脚，解决出行携带痛点。此外还能加装欧规、英规、澳规插脚，以适配更广泛的国家地区使用需求。下面我们就来看看产品的具体做工用料。

富华电子65W氮化镓充电器开箱

包装盒蓝白渐变设计，正面印有UE ELectronic品牌和产品名称等。

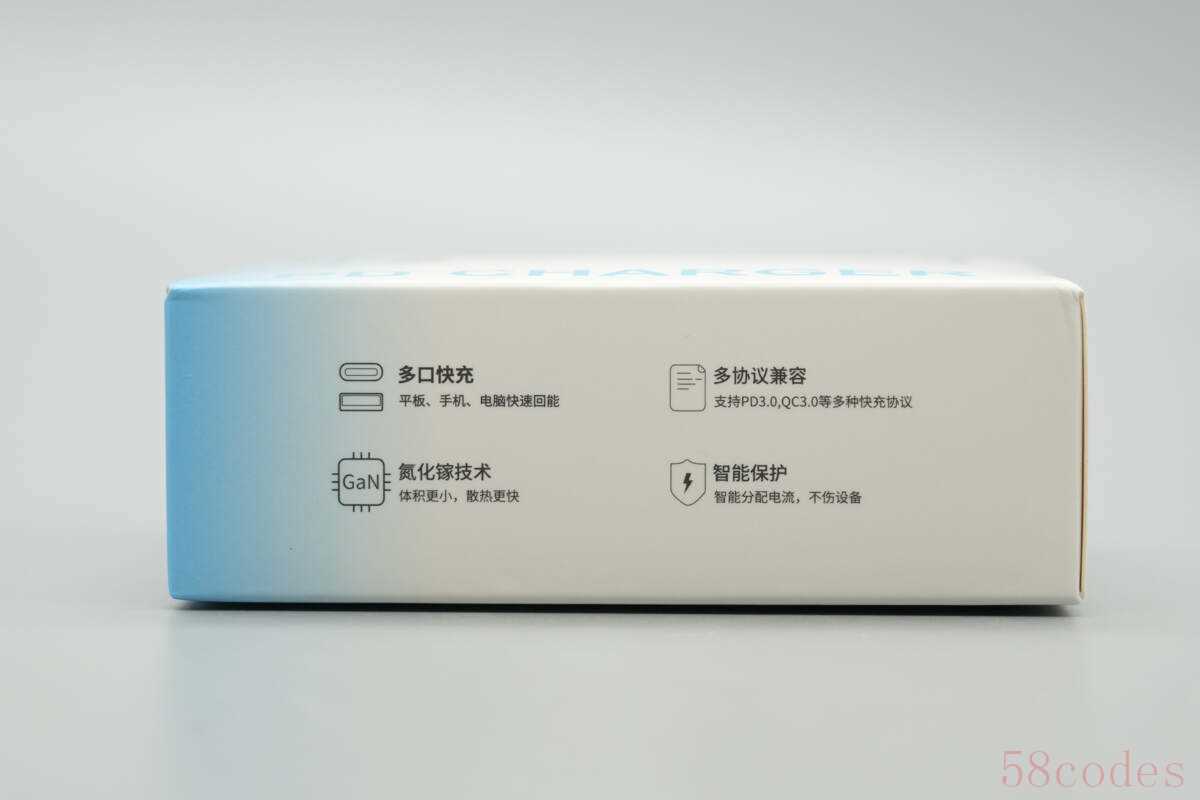

侧面印有多口快充、多协议兼容、氮化镓技术、智能保护四大卖点。

充电器还能加装欧规、英规、澳规插脚进行使用，不过需要另行购买。

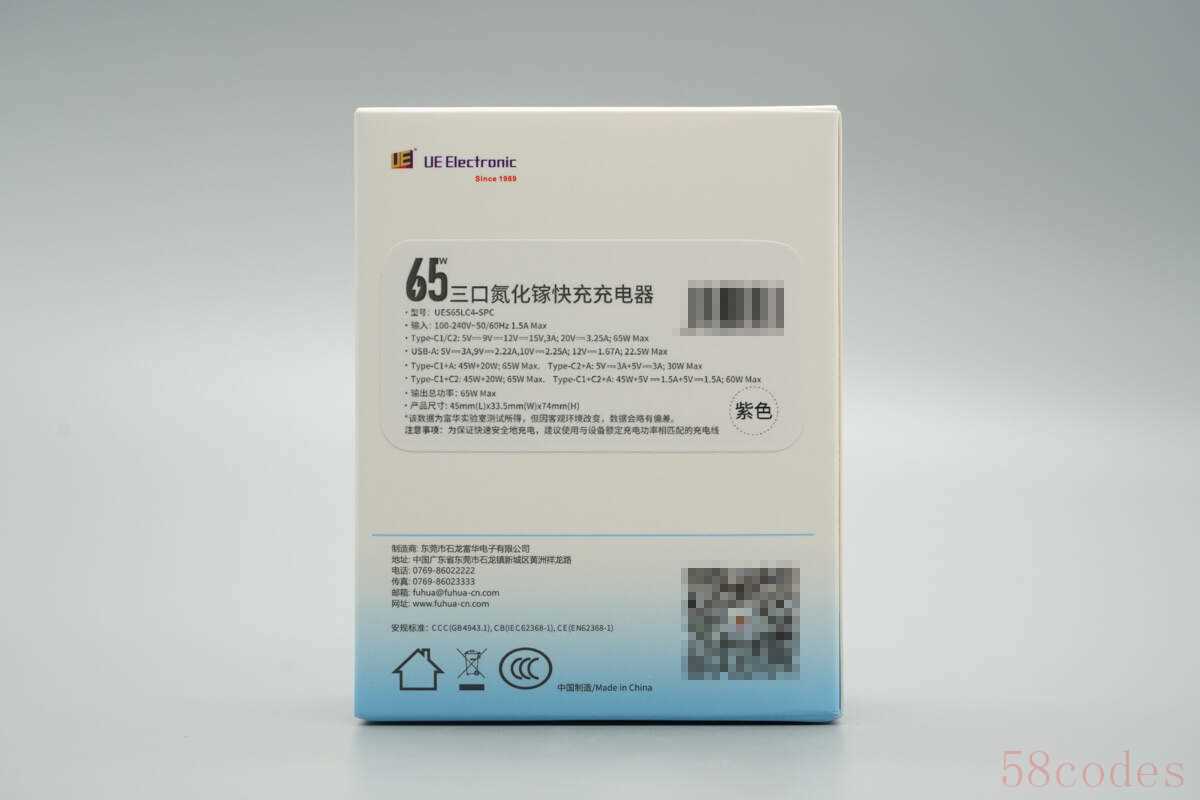

背面是产品参数和制造商相关信息。

包装盒上参数贴纸特写，下面到产品实物展示环节再介绍。

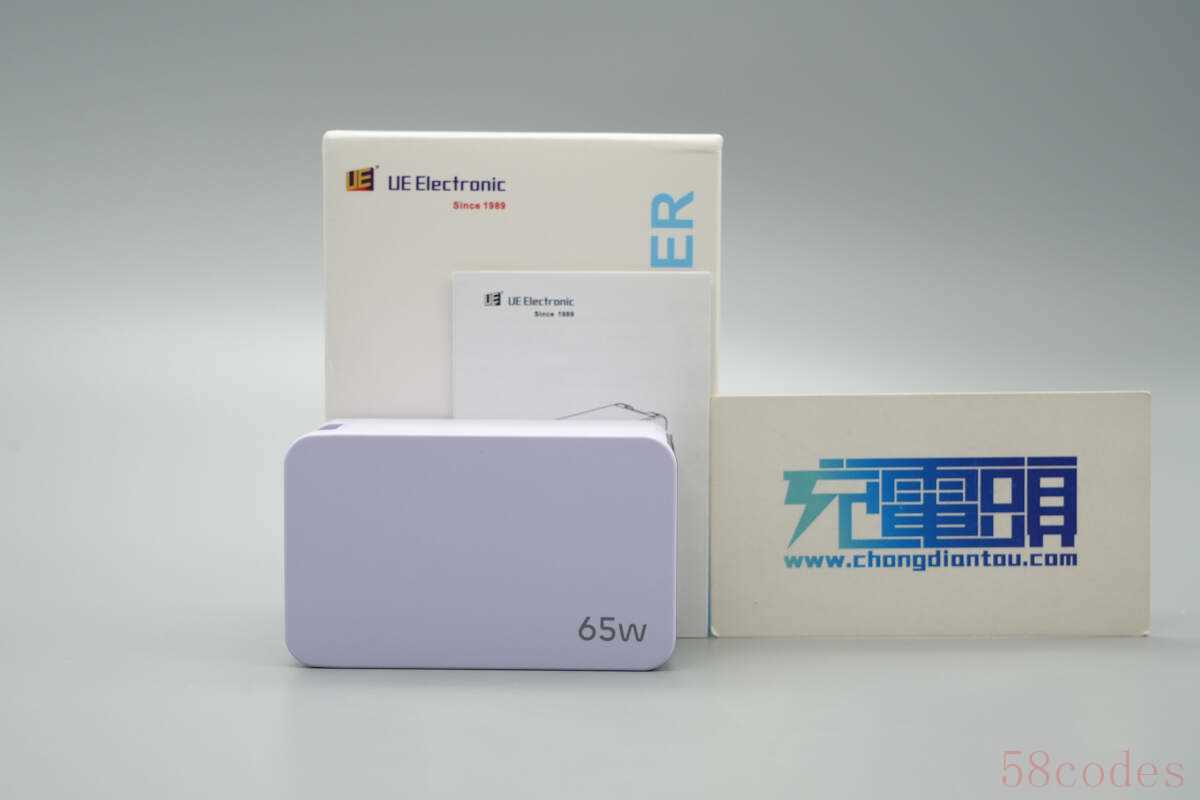

包装内含充电器以及使用说明书。

富华电子65W氮化镓充电器采用主流长条柱状造型设计，星沙质感机身搭配淡雅紫色配色，观感手感都相当不错。

机身正面印有UE品牌logo。

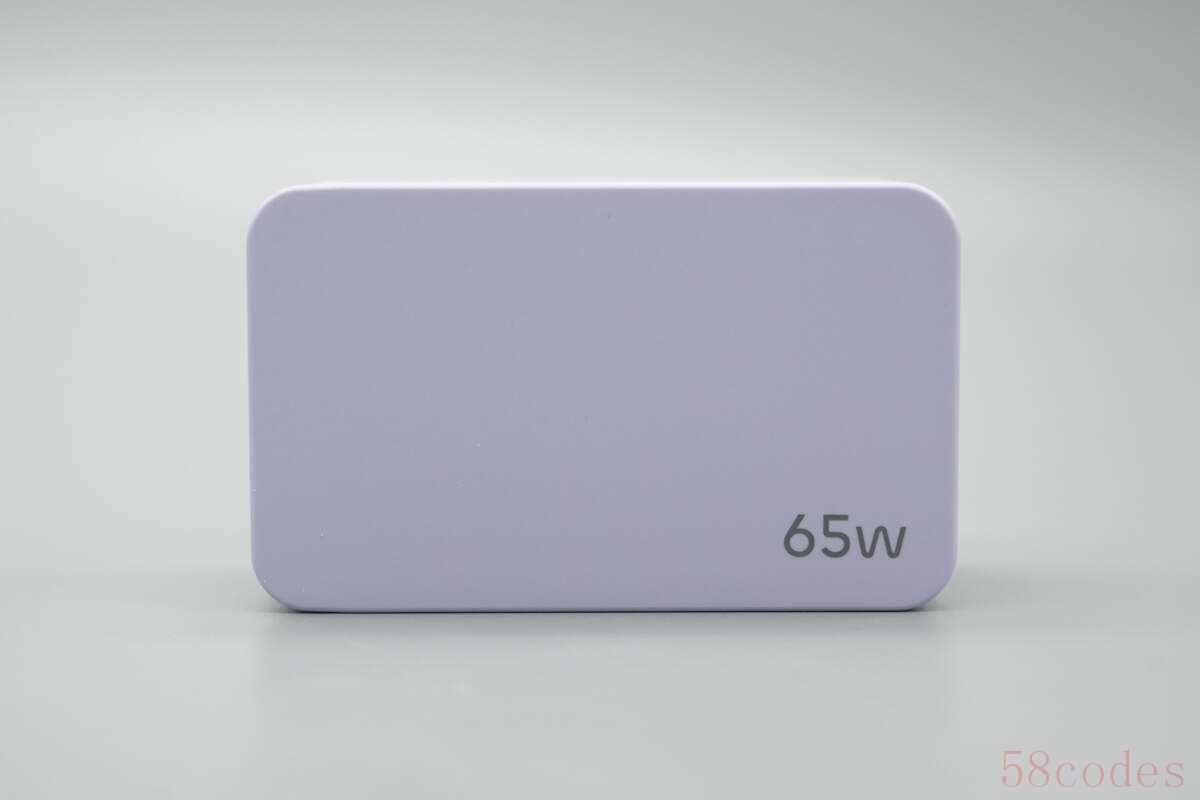

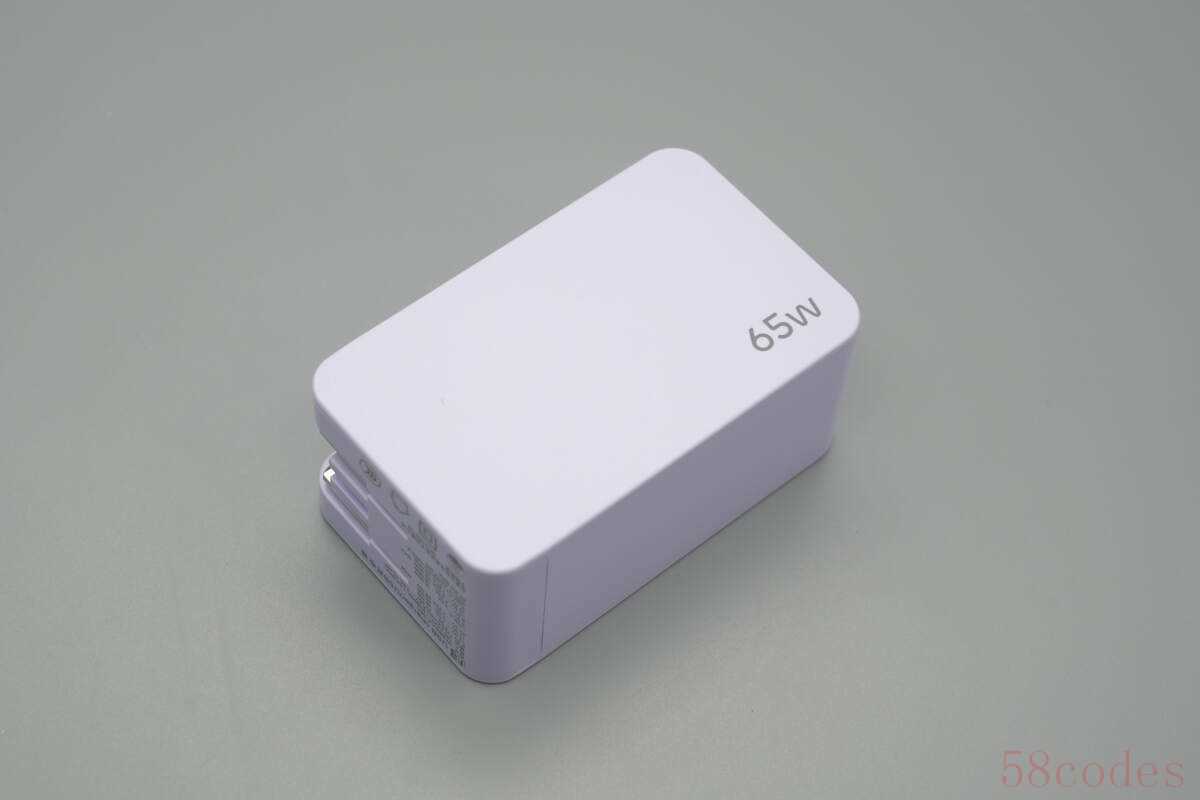

背面印有65W字样，直观表明产品最大输出功率。

输入端外壳采用可加装插脚结构设计，可搭配前面提到的欧规、英规、澳规插脚进行拓展使用。

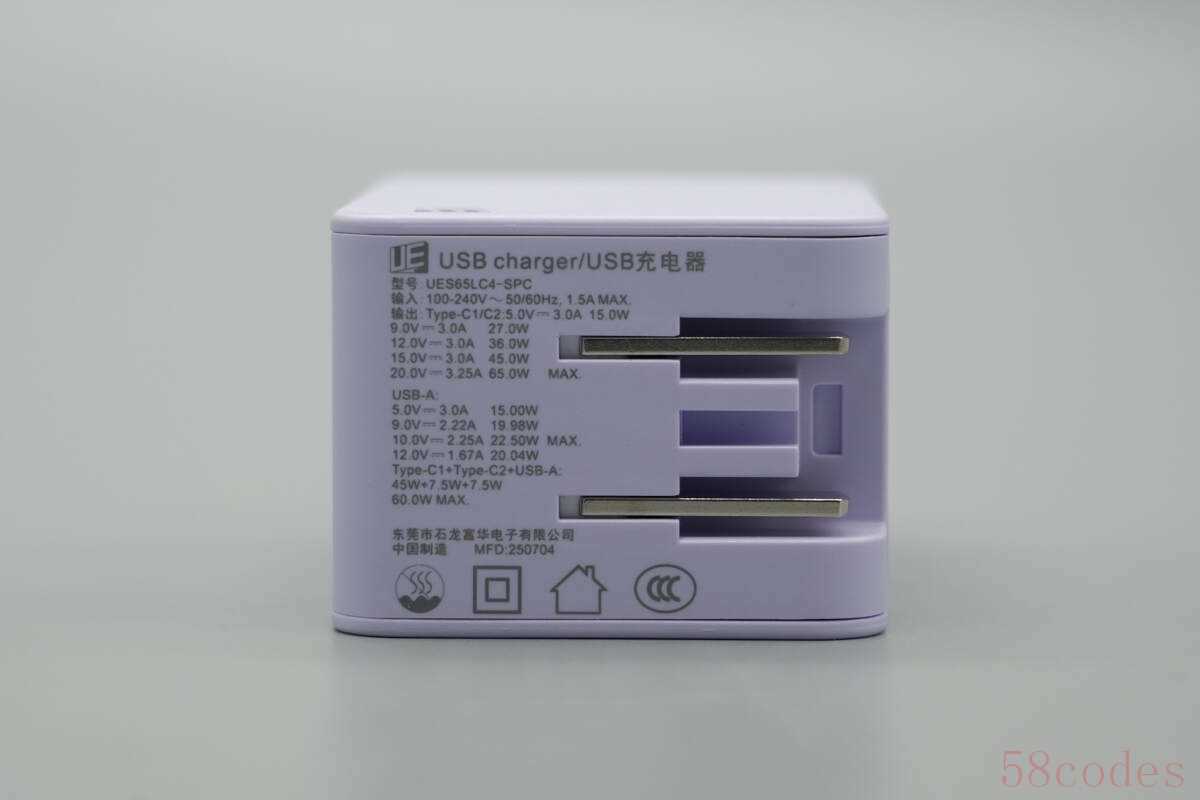

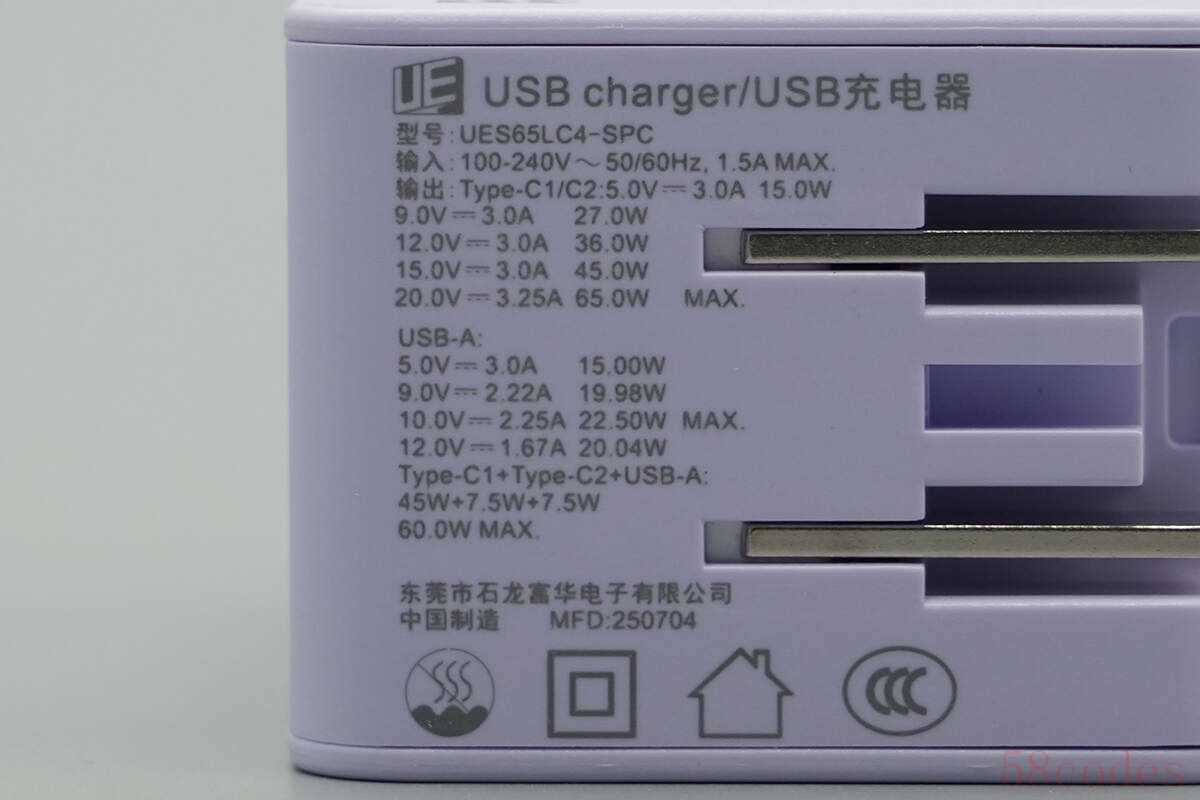

充电器参数特写

型号：UES65LC4-SPC

输入：100-240V~50/60Hz 1.5A MAX

输出：

Type-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.25A 65W MAX

USB-A：5V3A、9V2.22A、10V2.25A、12V1.67A

Type-C1+Type-C2+USB-A：45W+7.5W+7.5W 60W MAX

制造商：东莞市石龙富华电子有限公司

产品通过了CCC认证。

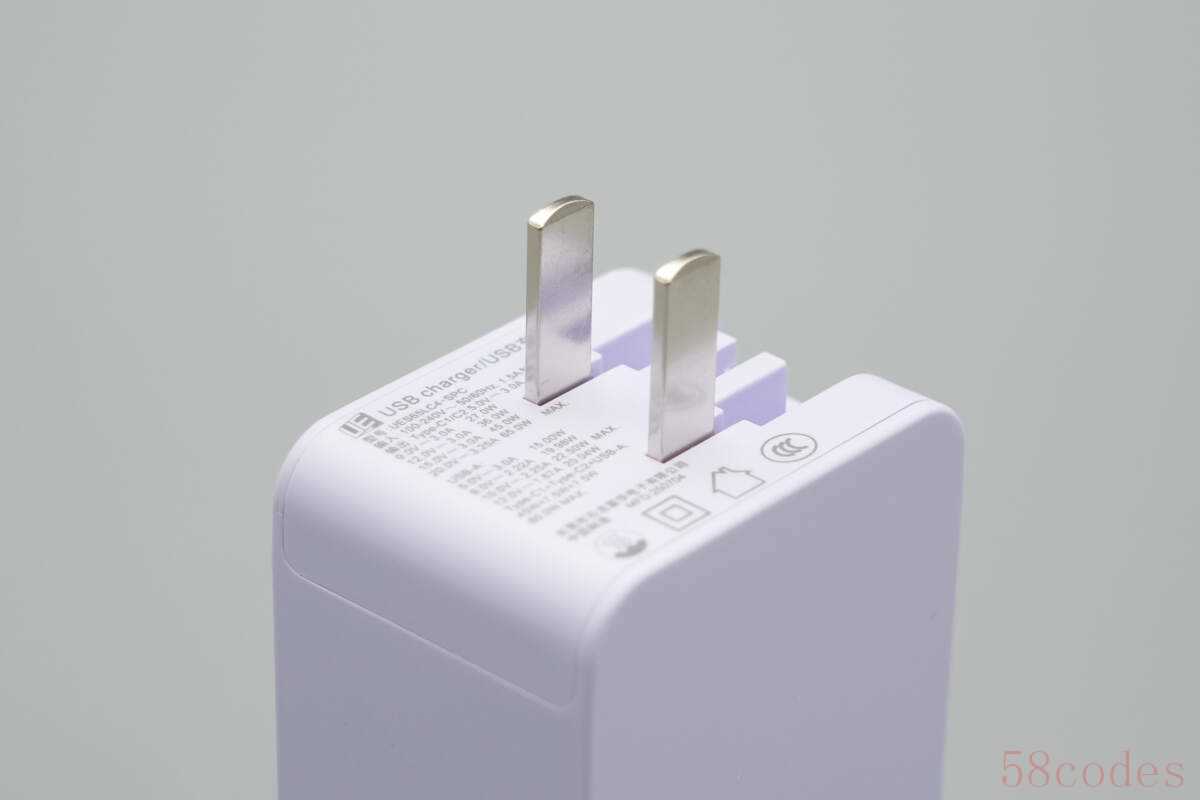

充电器配备可折叠国标插脚。

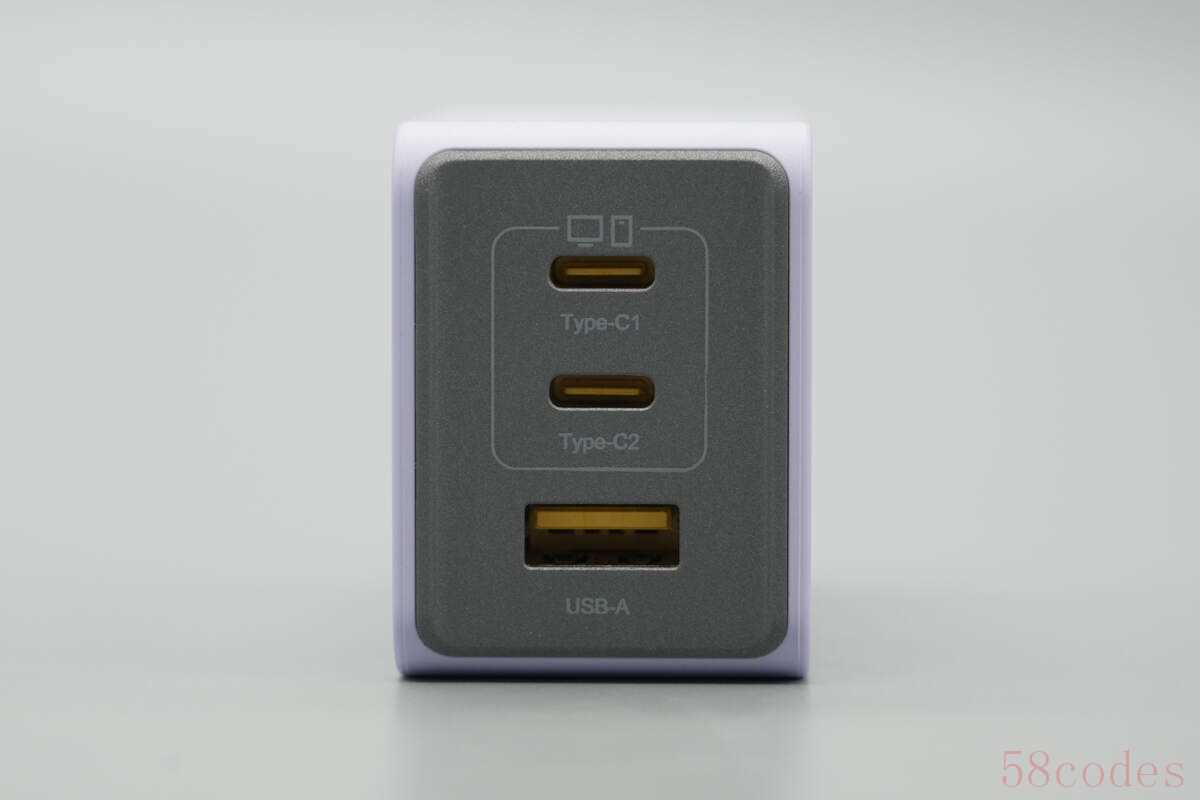

机身顶部面板黑色撞色设计，配置2C1A三个主流快充接口，最多满足三设备同时充电。

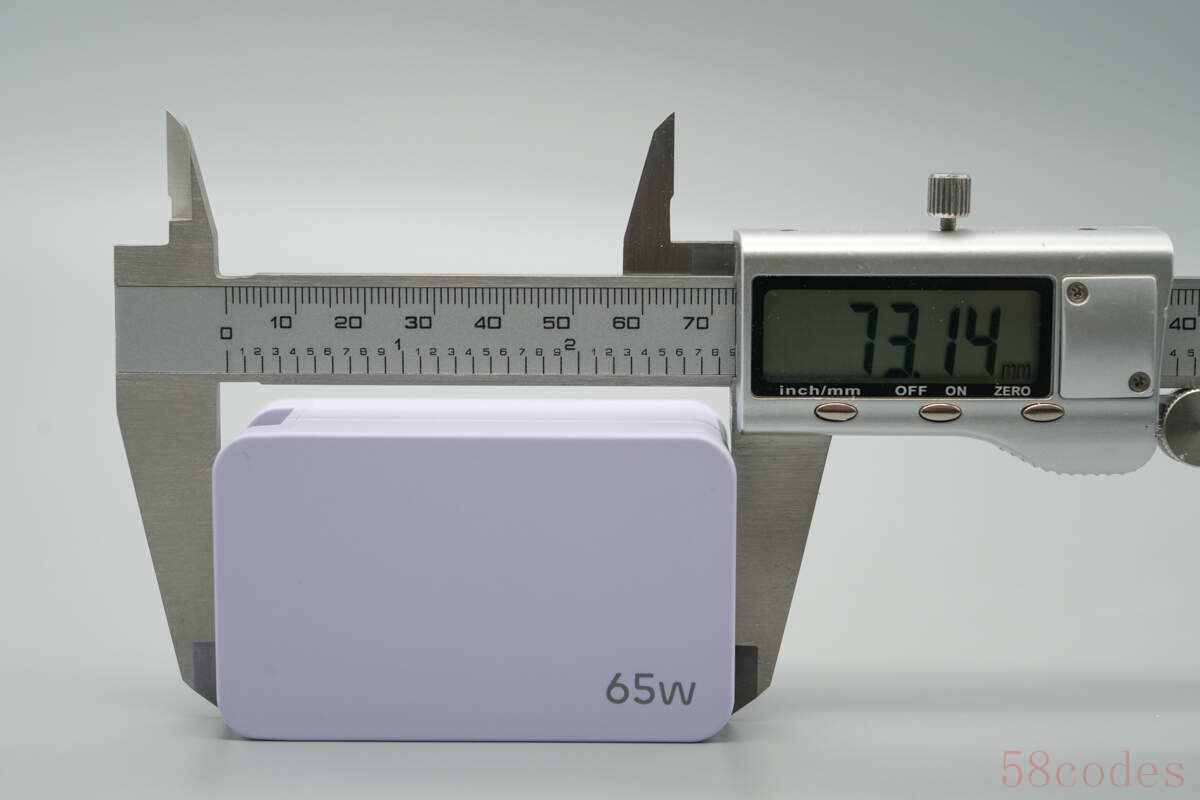

实测充电器机身长度为73.14mm。

宽度为44.93mm。

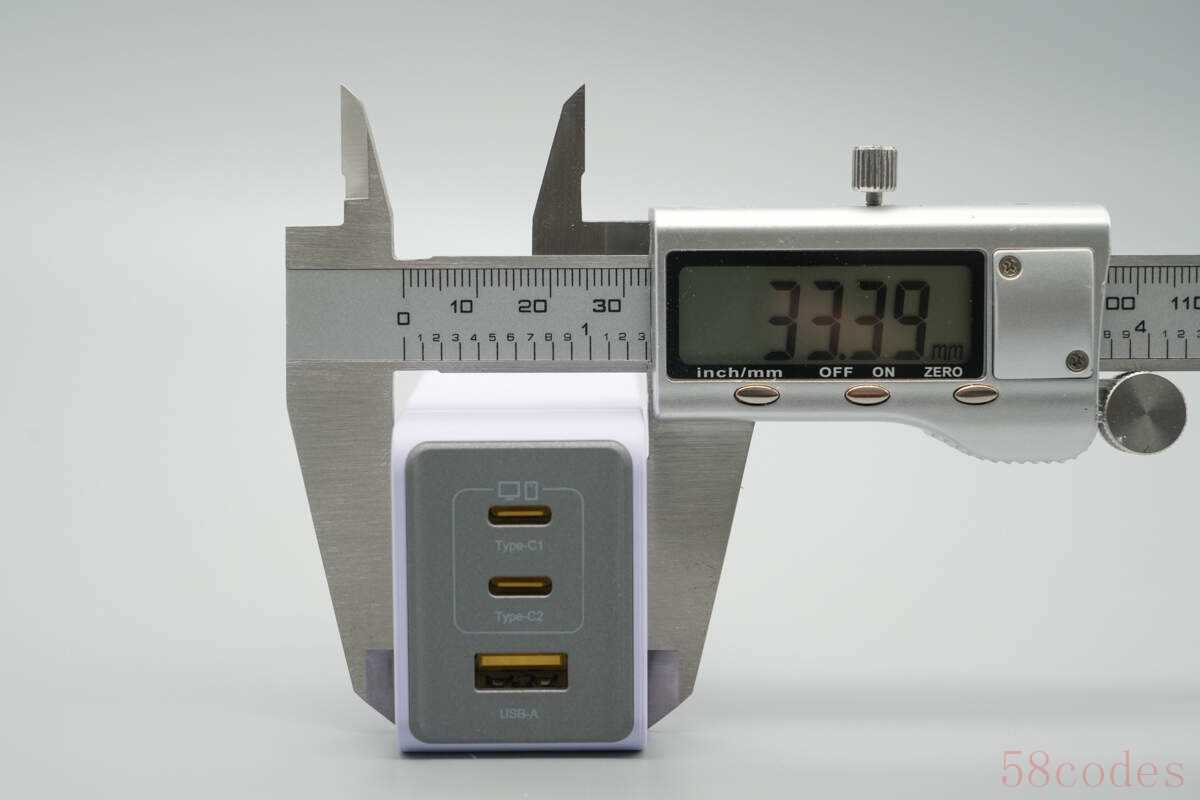

厚度为33.39mm。

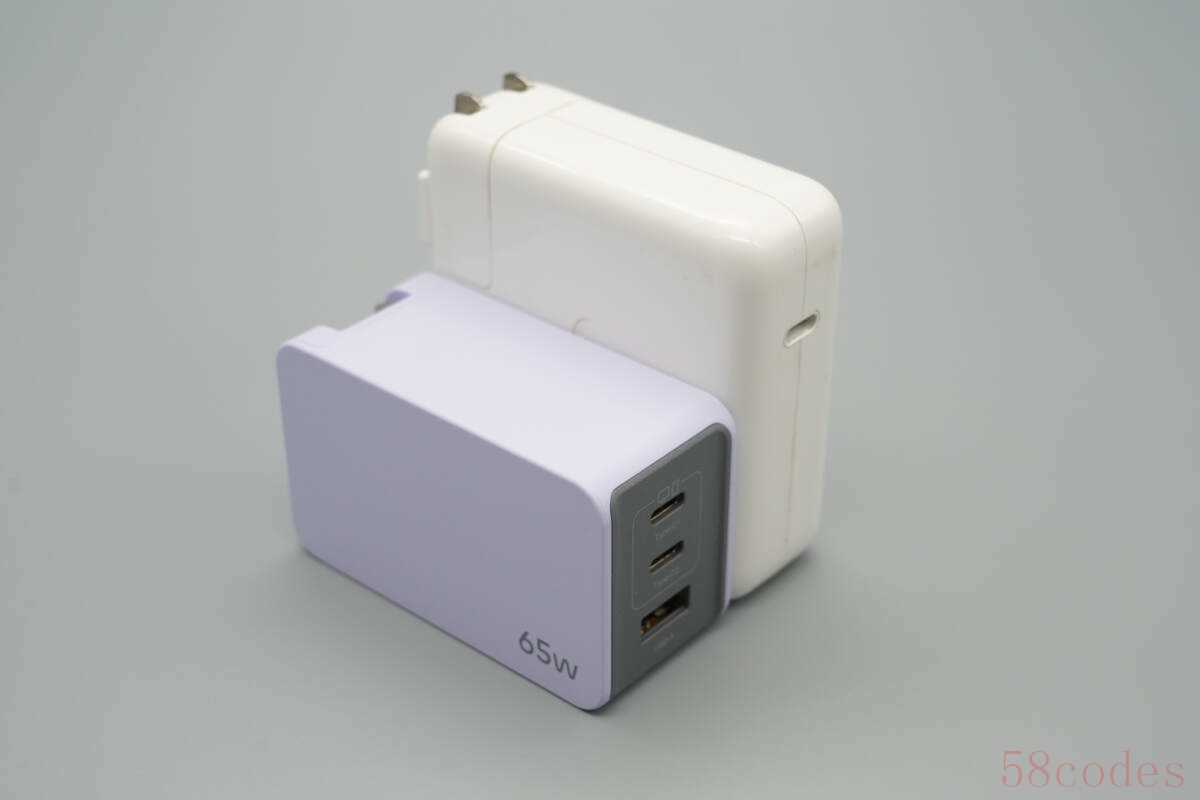

和苹果67W充电器放在一起对比，体积优势明显。

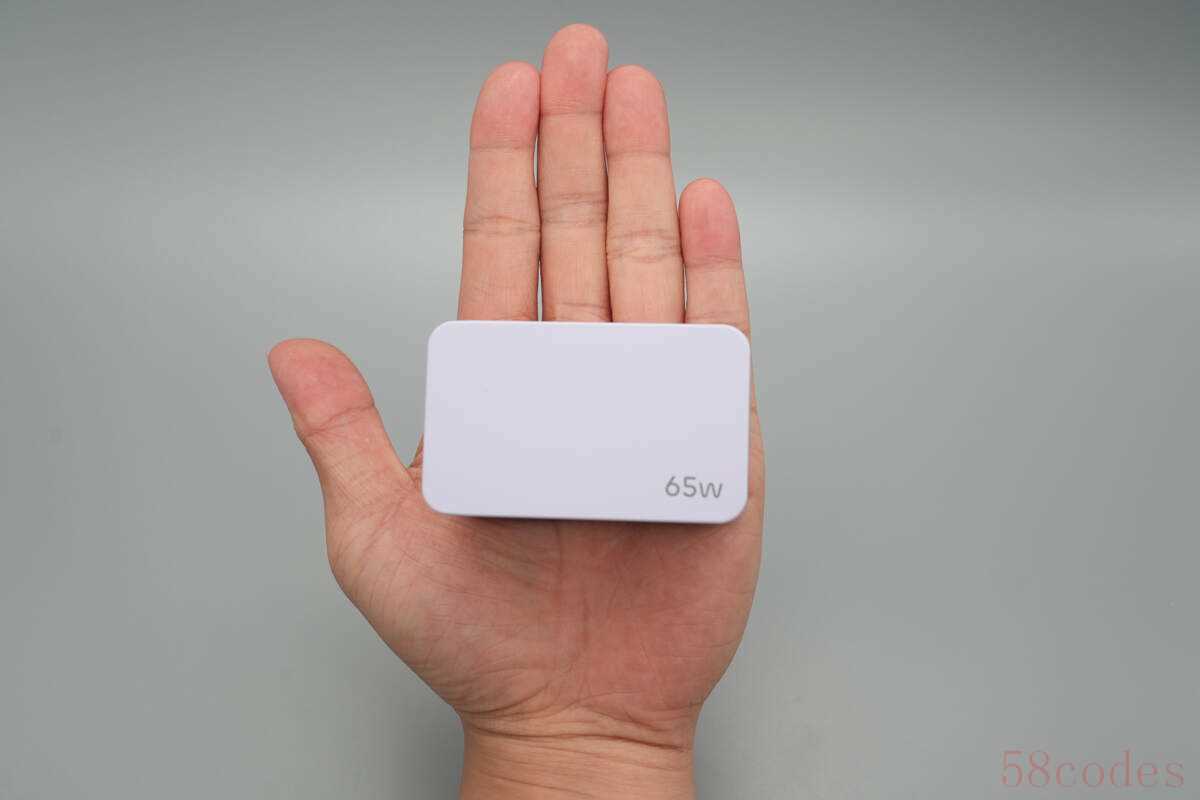

充电器拿在手上的大小直观感受。

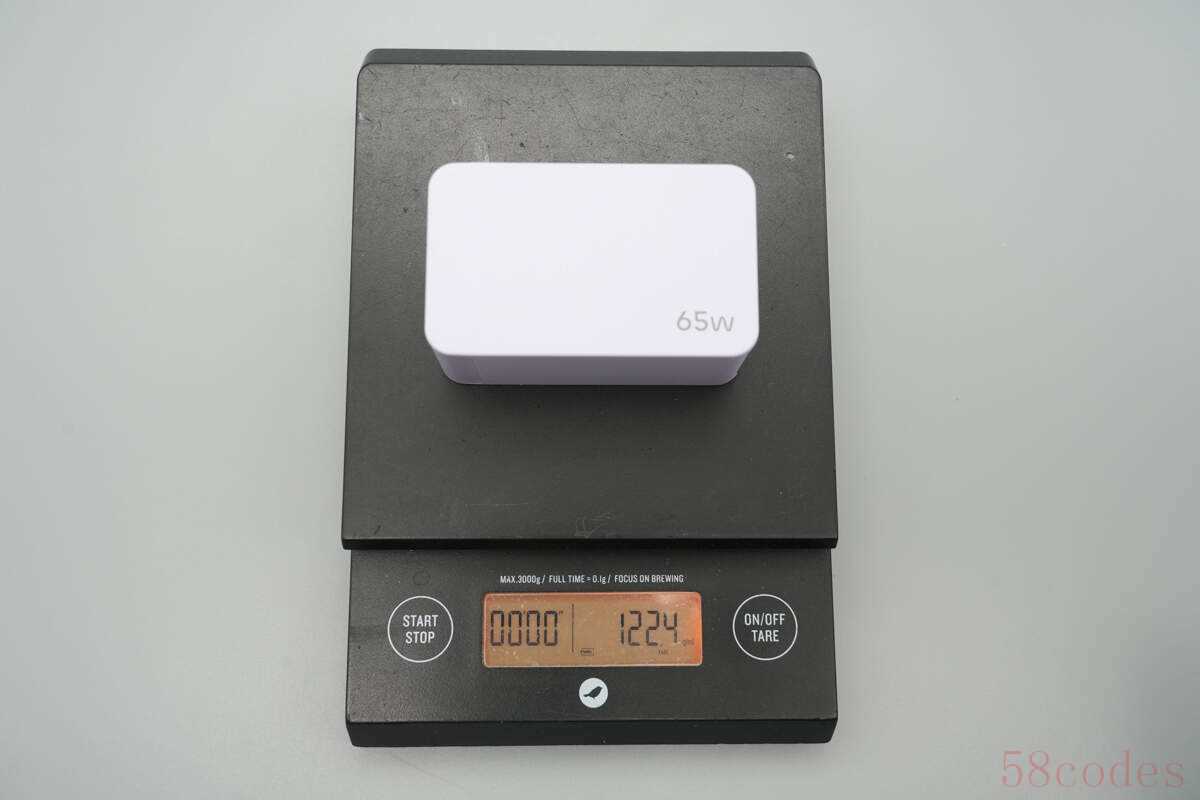

另外测得充电器重量约为122g。

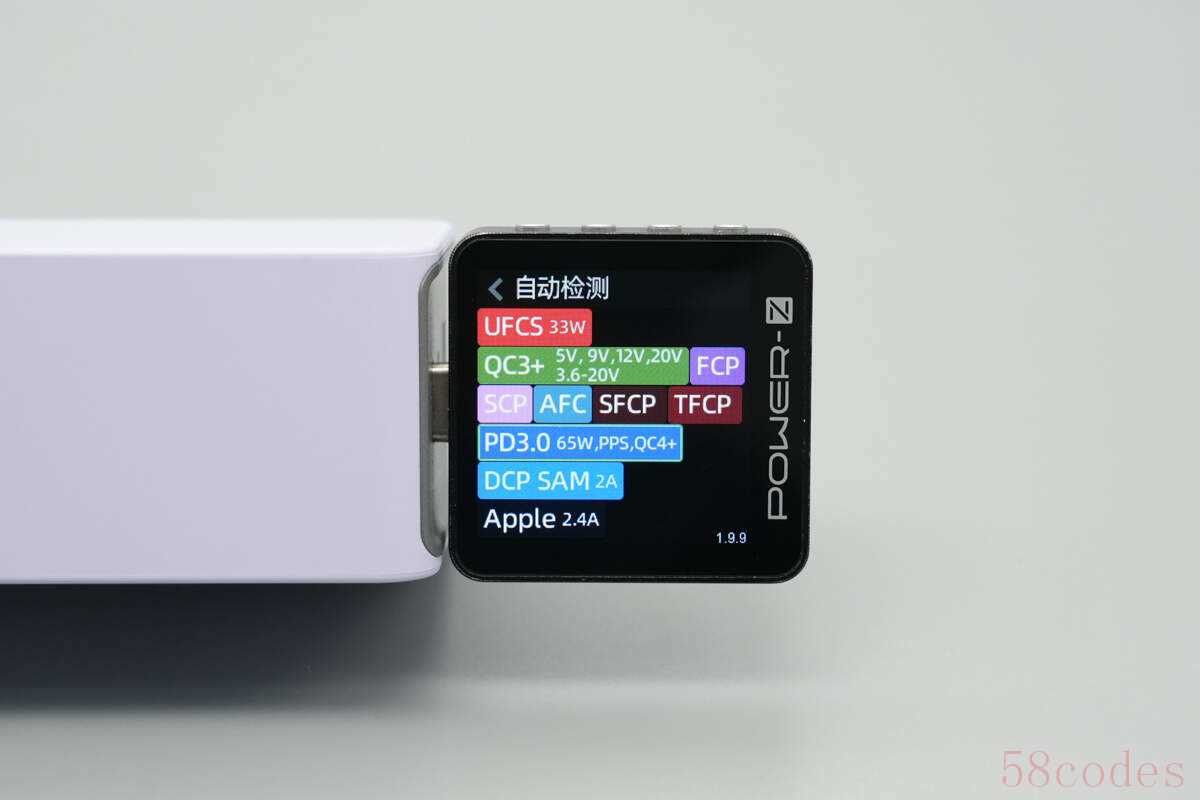

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持UFCS、QC3+/4+、FCP、SCP、AFC、SFCP、TFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

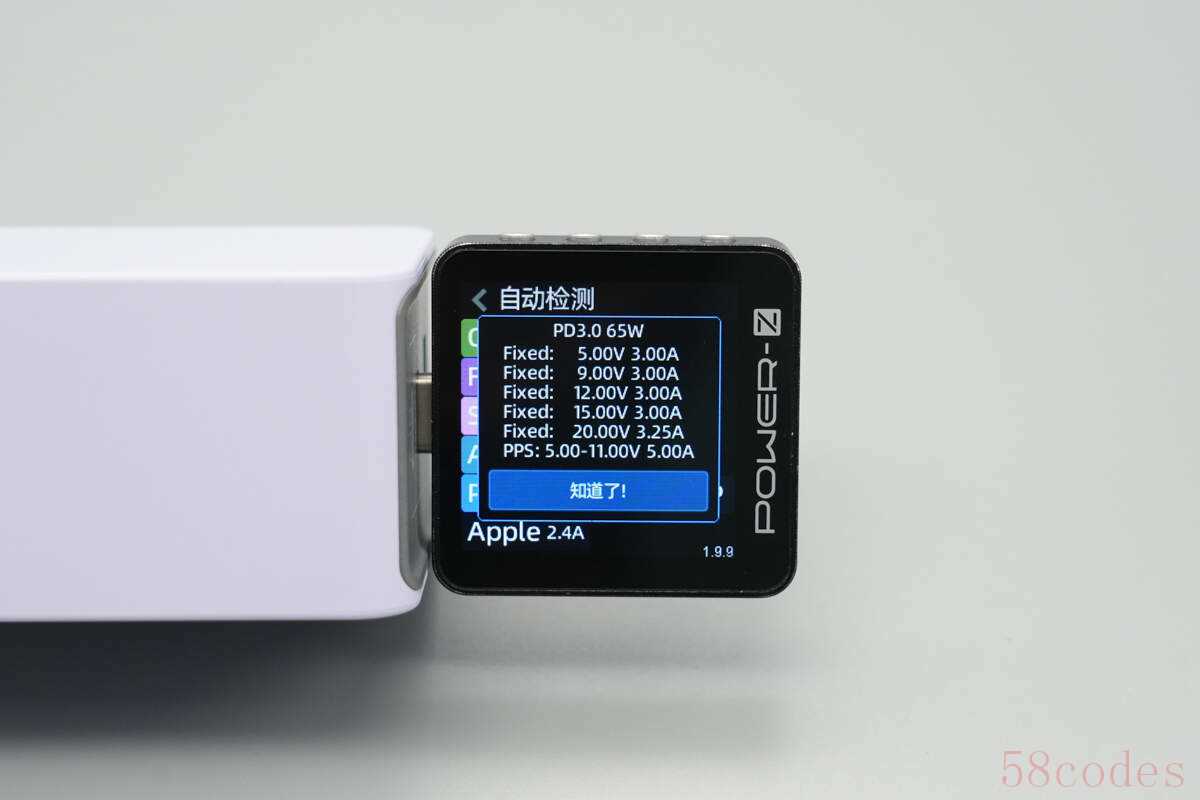

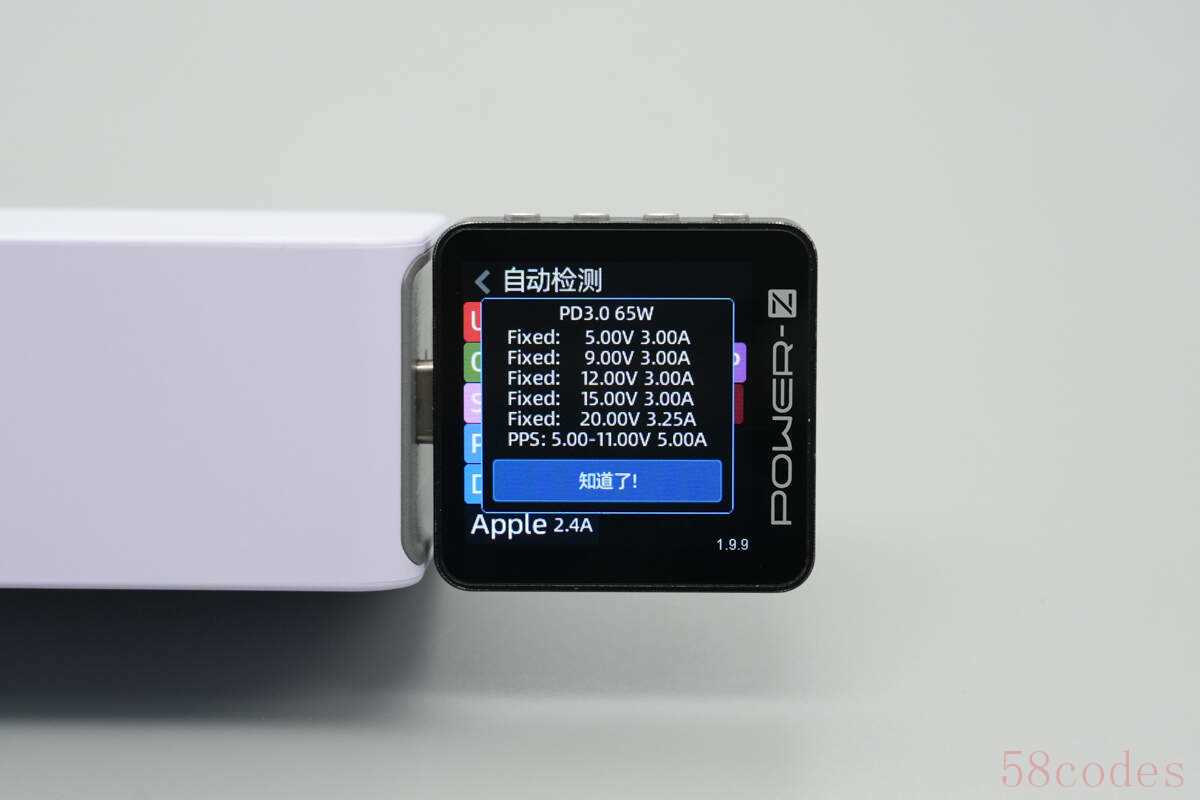

并且具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-11V5A一组PPS电压档位。

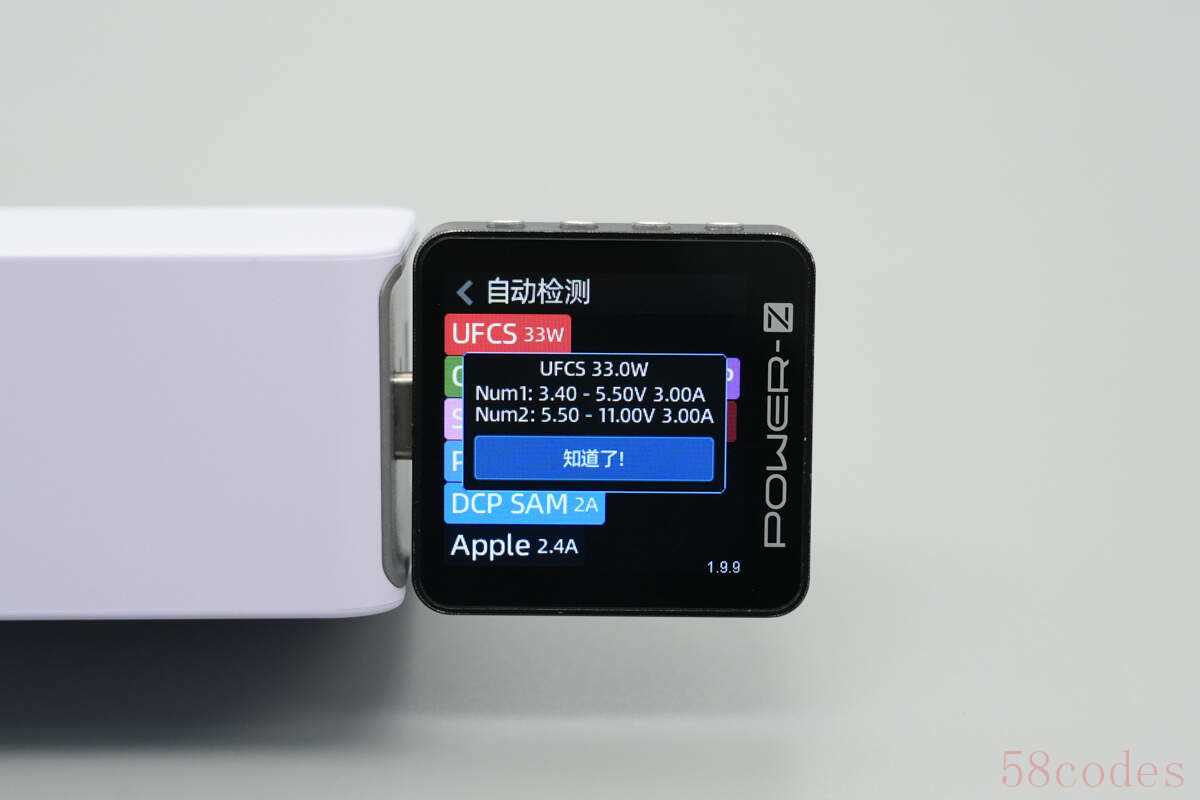

测得UFCS融合快充具备3.4-5.5V3A、5.5-11V3A两组电压档位。

测得USB-C2口支持QC3+/4+、FCP、SCP、AFC、SFCP、PD3.0、PPS、DCP、Apple 2.4A充电协议。

此外PDO报文显示与USB-C1口的相同。

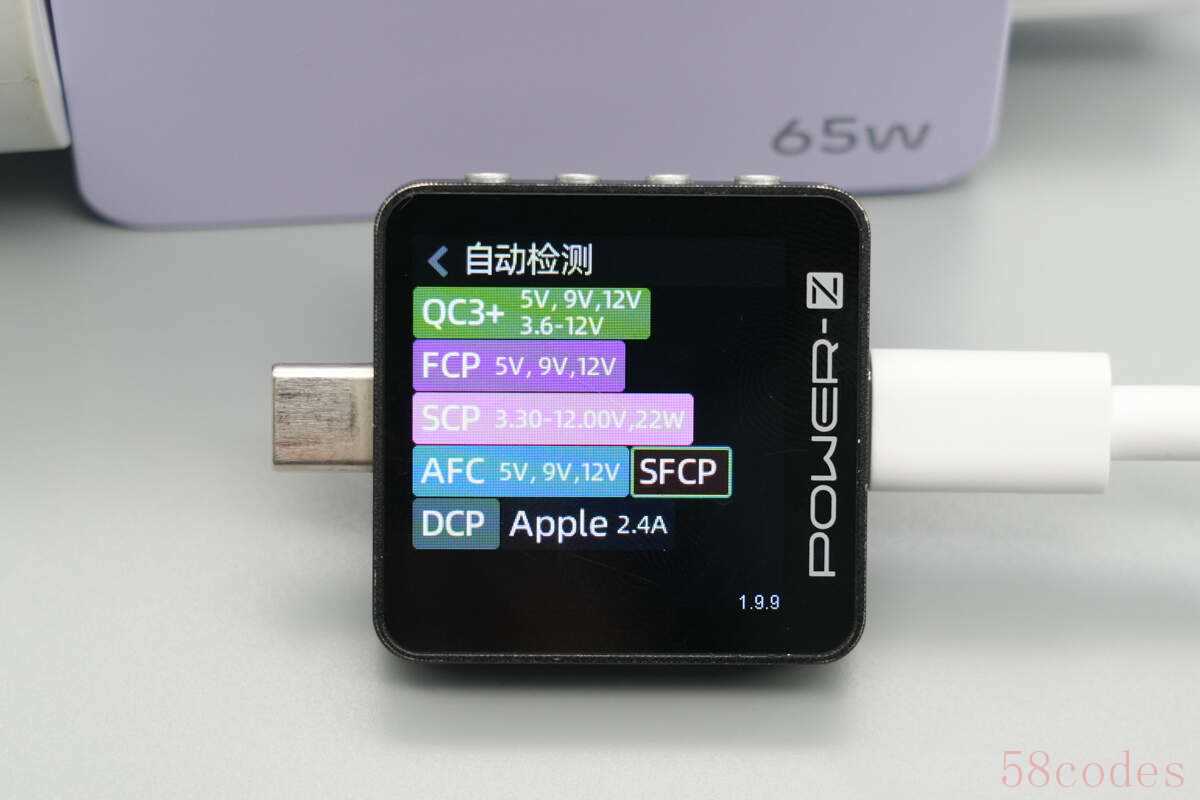

最后测得USB-A口支持QC3+、FCP、SCP、AFC、SFCP、DCP、Apple 2.4A充电协议。

富华电子65W氮化镓充电器拆解

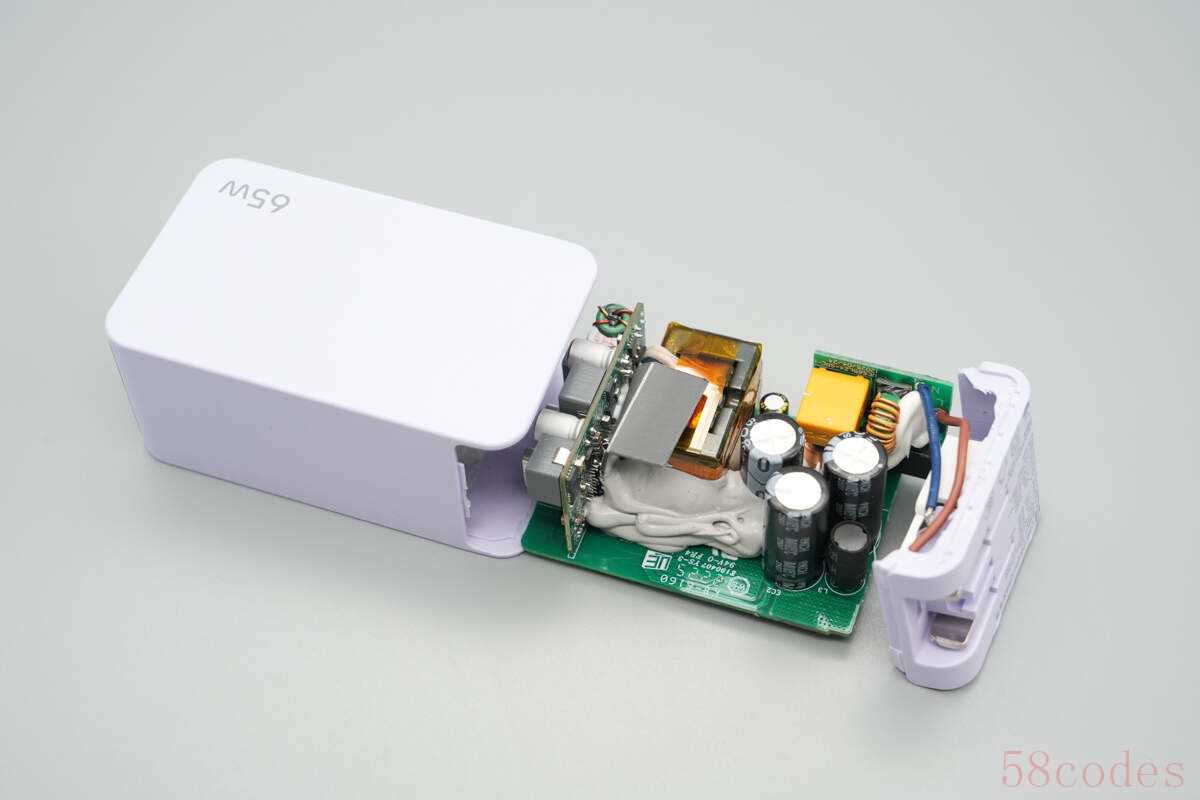

拆开充电器输入端外壳取出PCBA模块。

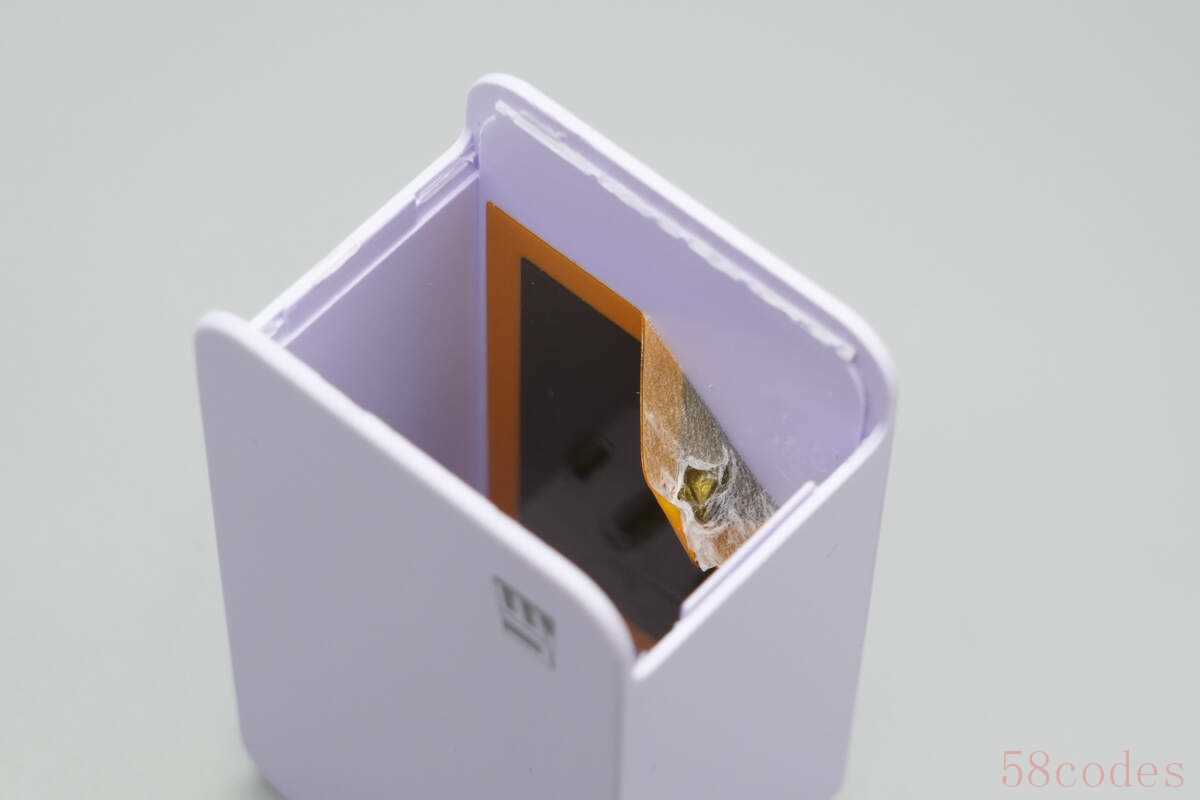

主壳体内部对应PCBA模块正面一侧贴有石墨散热贴，并做了绝缘处理。

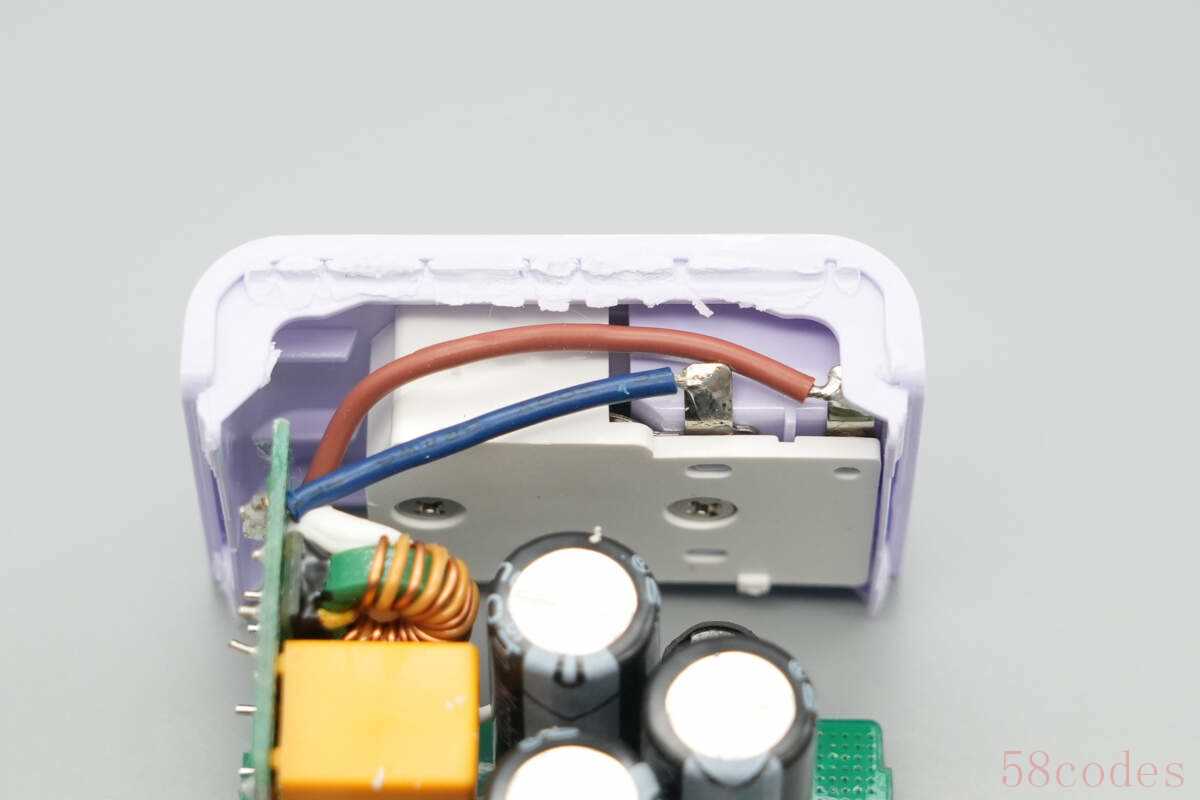

插脚通过白色塑料壳以及螺丝进行固定，采用金属片与导线锡焊实现与PCBA模块通电。

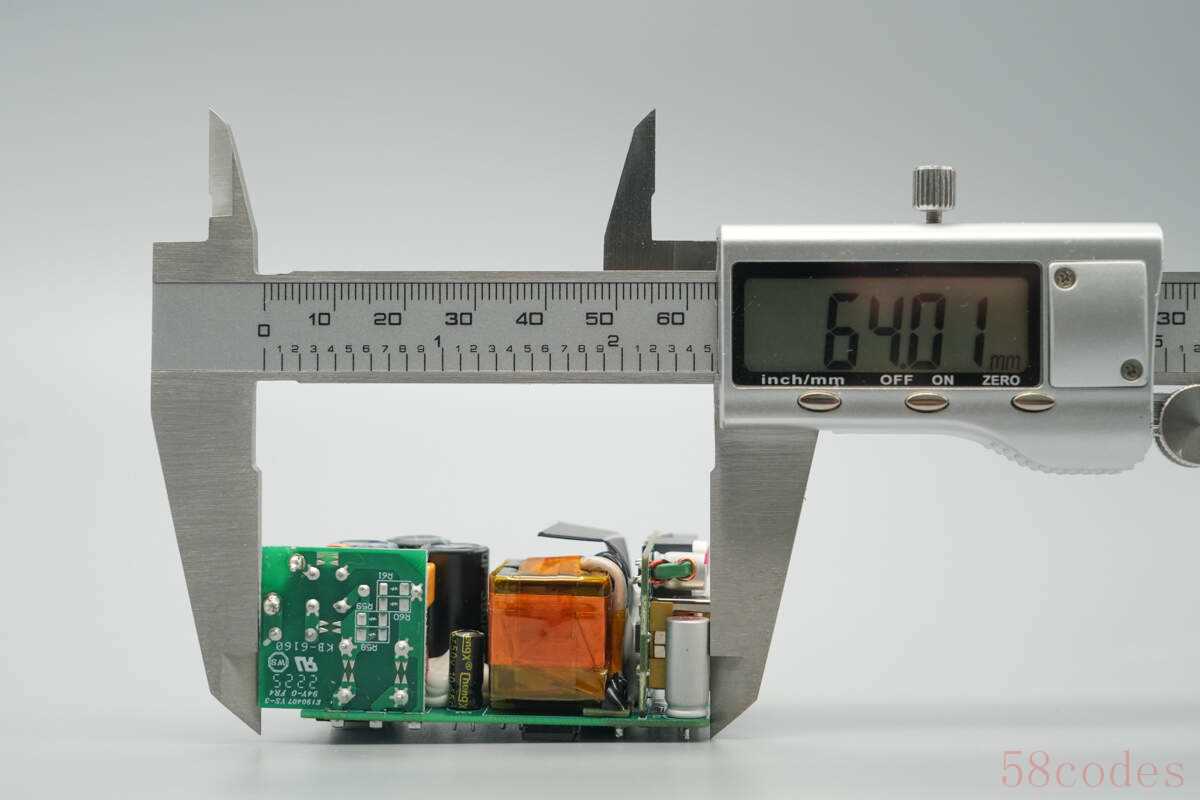

实测PCBA模块长度为64.01mm。

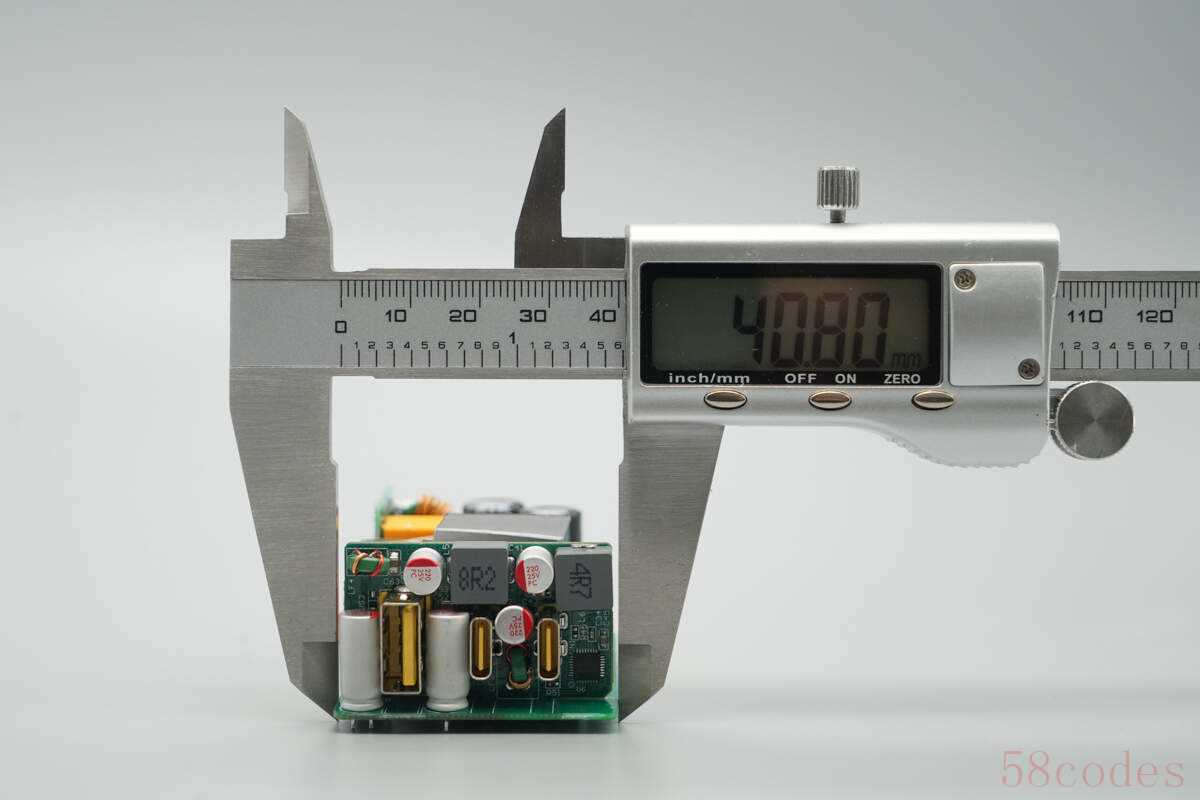

宽度为40.8mm。

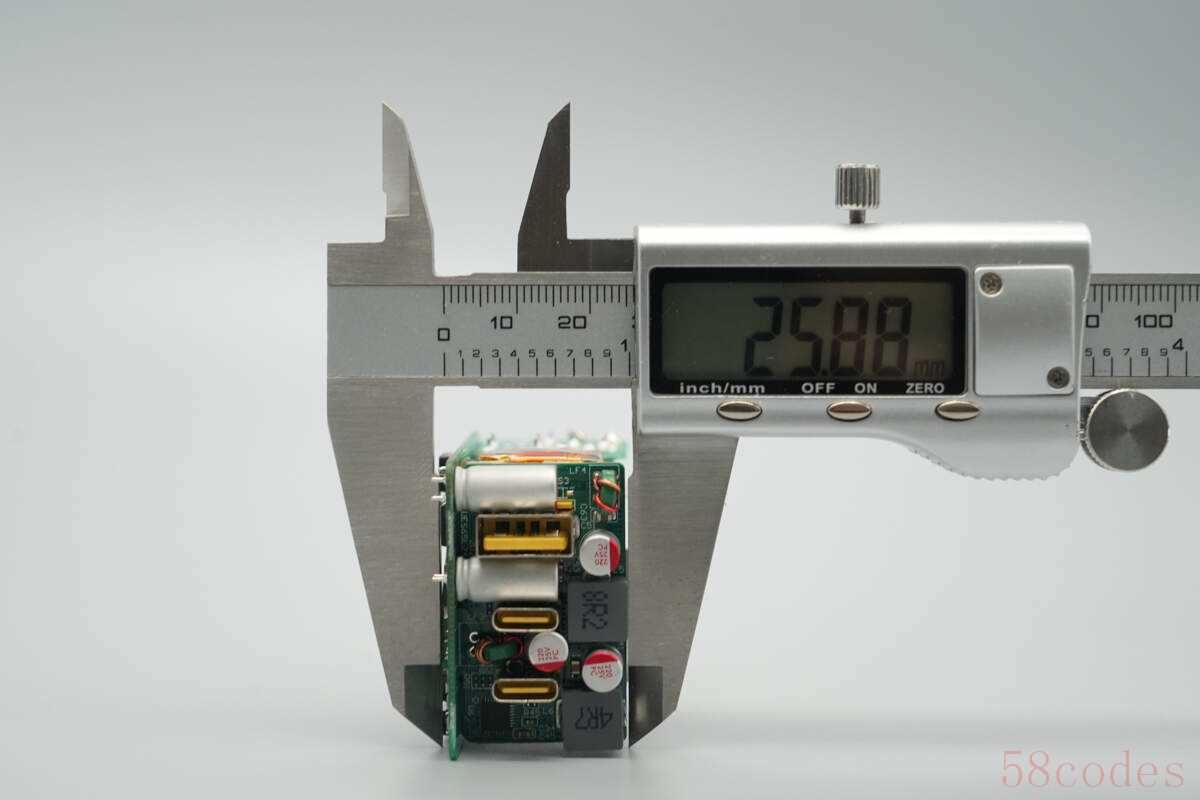

厚度为25.88mm。

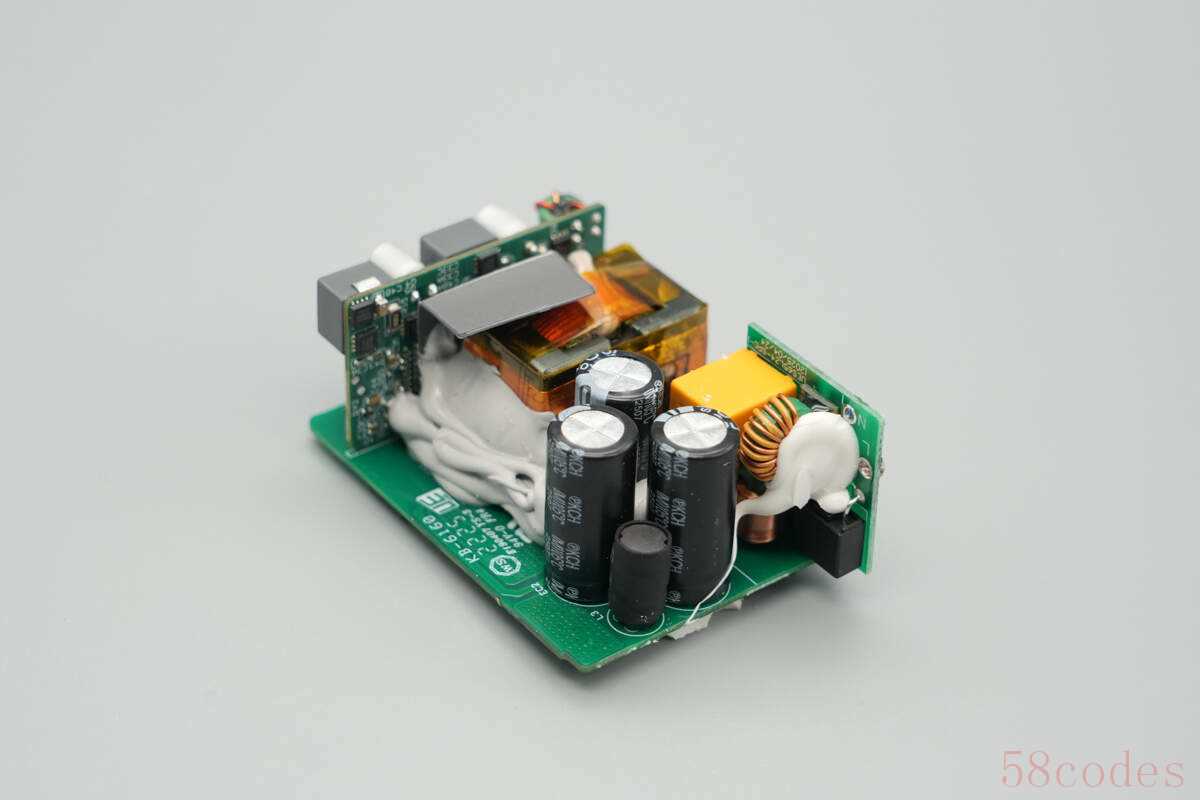

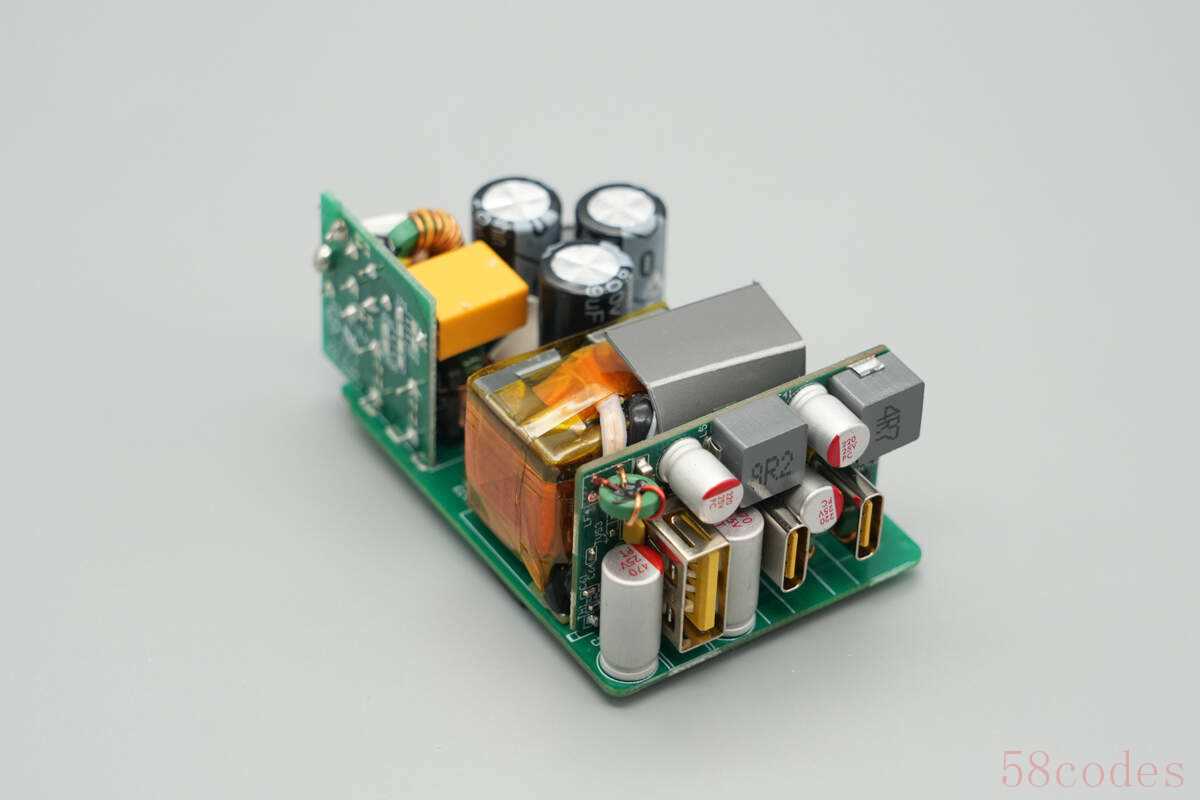

PCBA模块侧面与输出端均焊接有小板，初次级间做了隔离绝缘处理。

此外模块正面电容、变压器等器件还打胶加固处理。

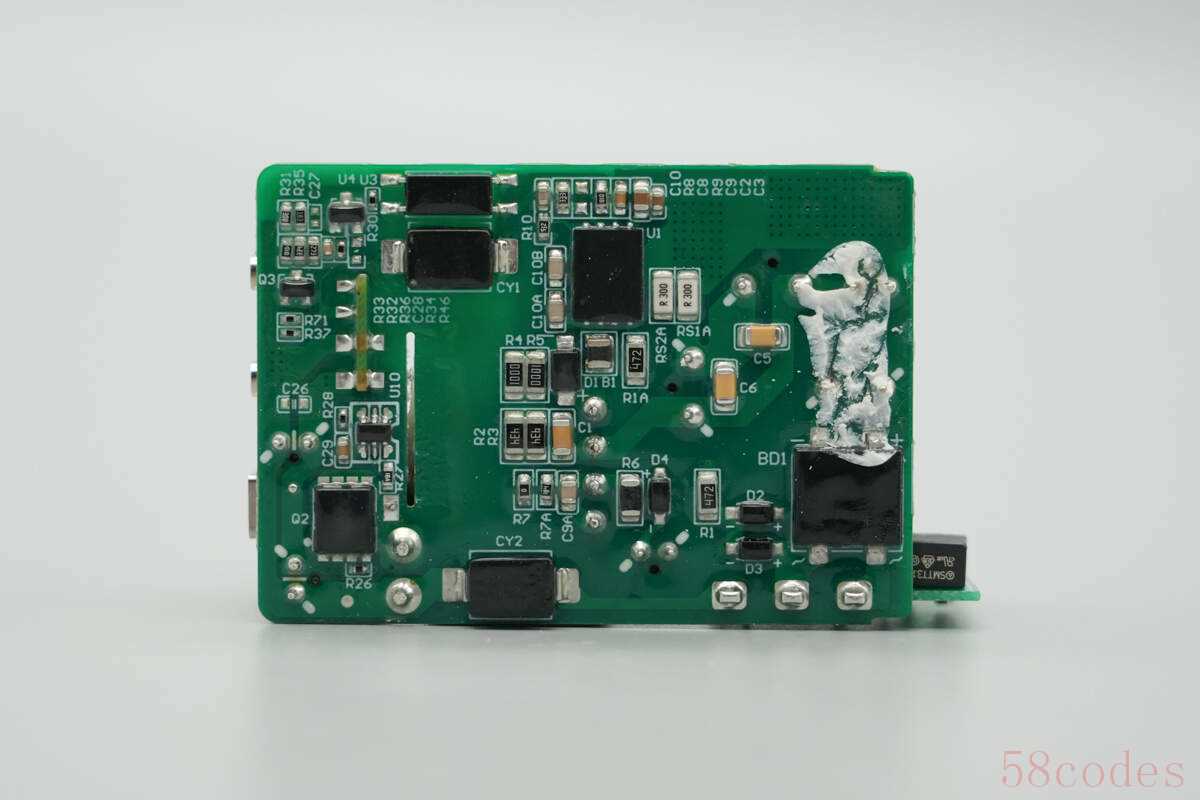

主板背面设有整流桥、开关电源主控芯片、光耦、贴片Y电容、同步整流控制器以及同步整流管。

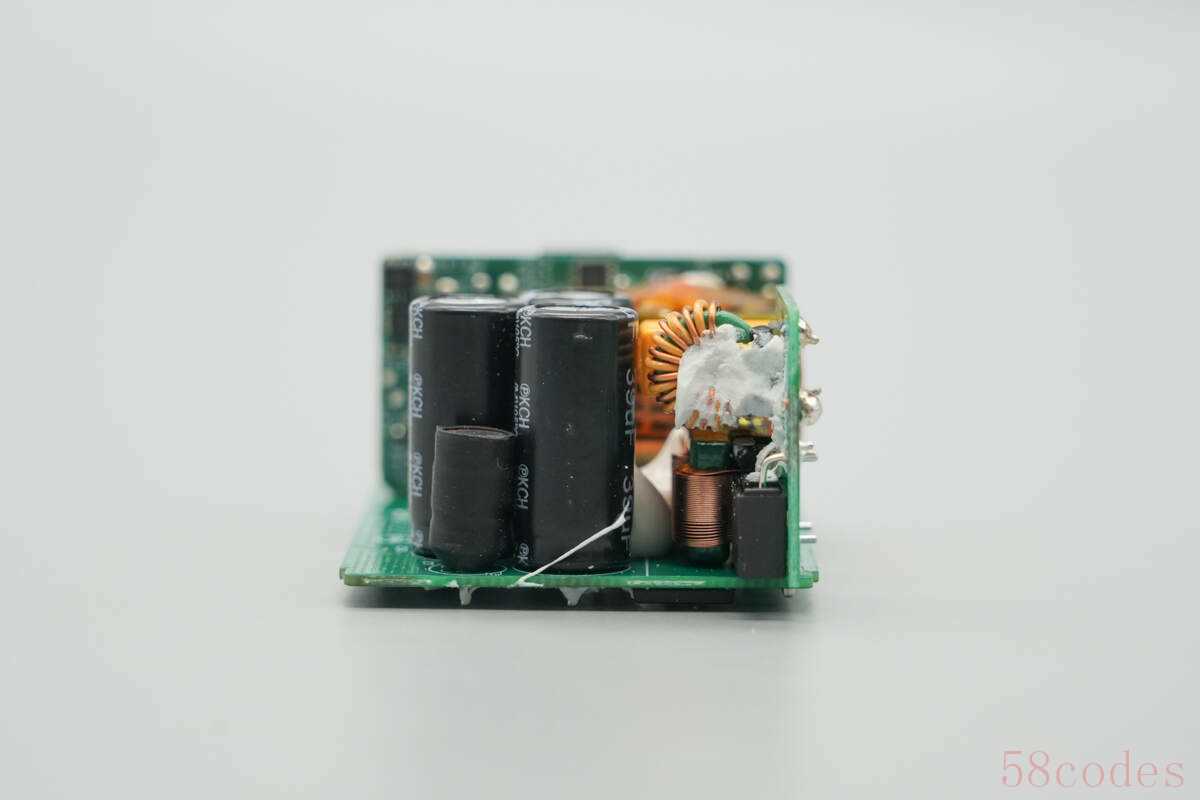

PCBA模块输入端一览，主板上设有高压滤波电解电容和工字滤波电感，右侧焊接输入小板。

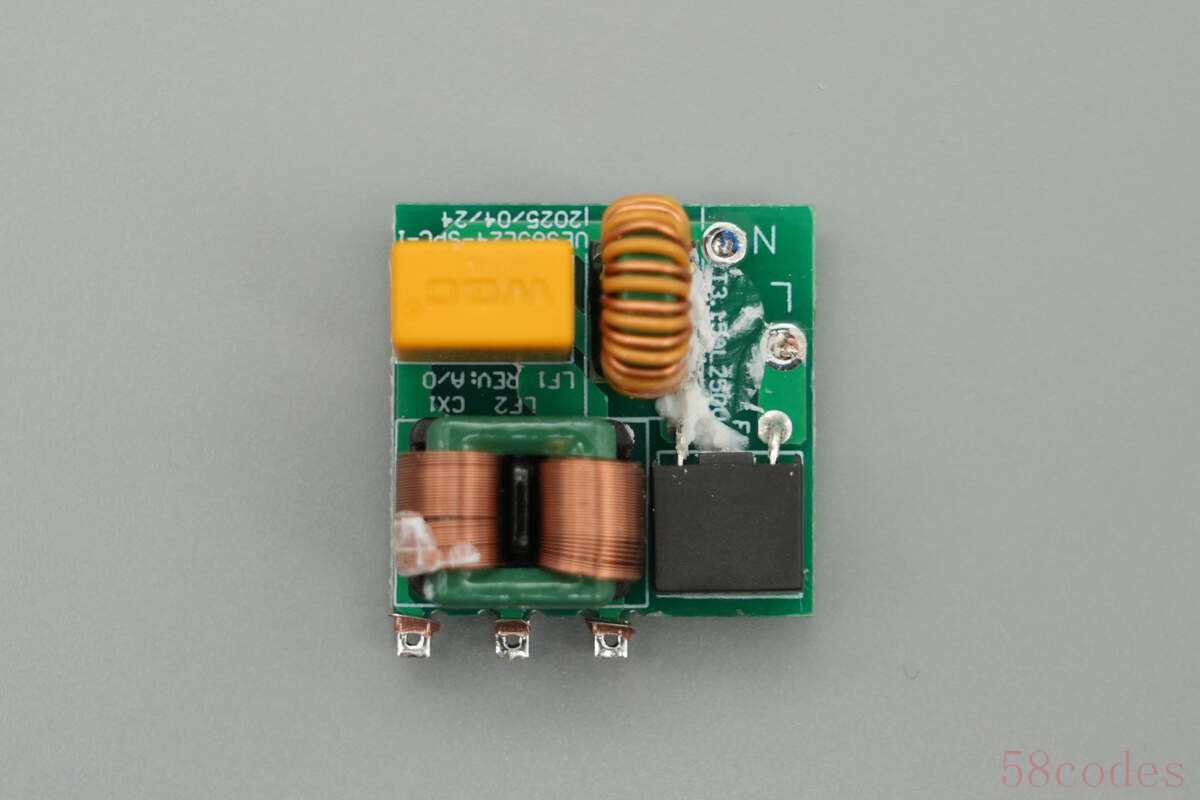

将小板拆下，正面设有延时保险丝、共模电感以及安规X2电容。

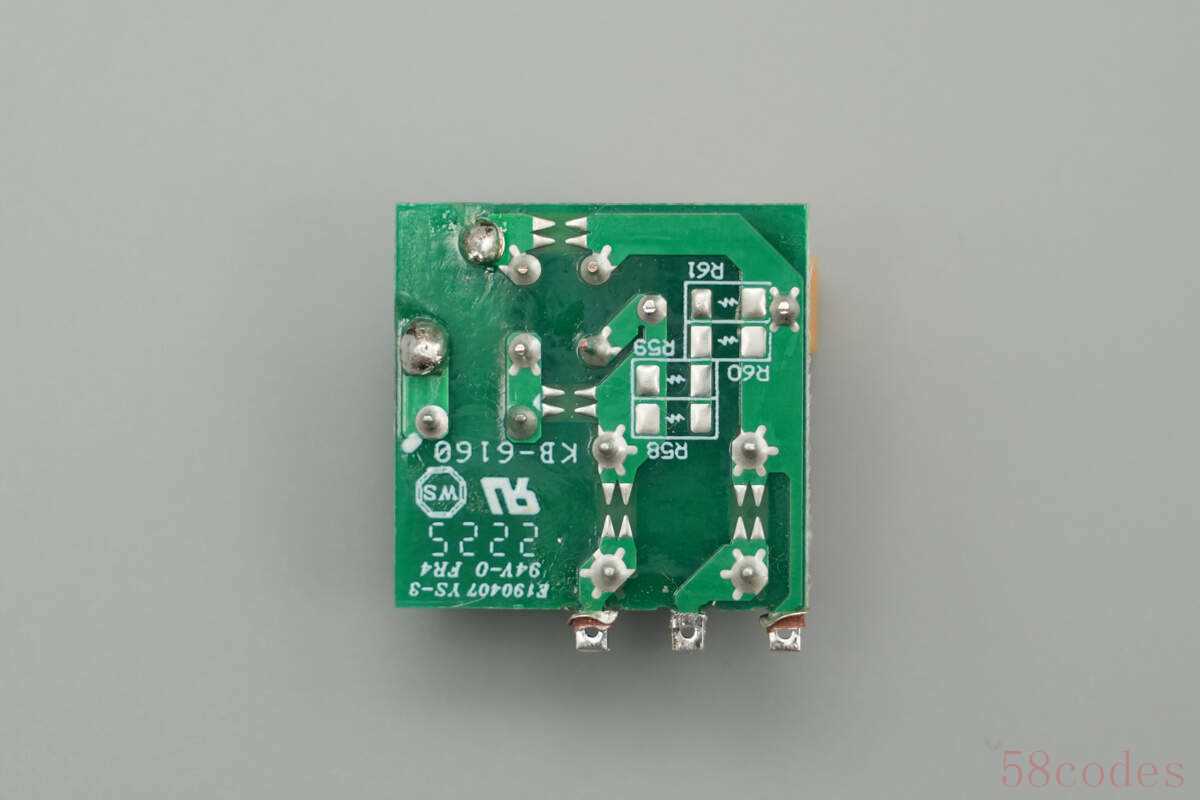

小板背面无器件。

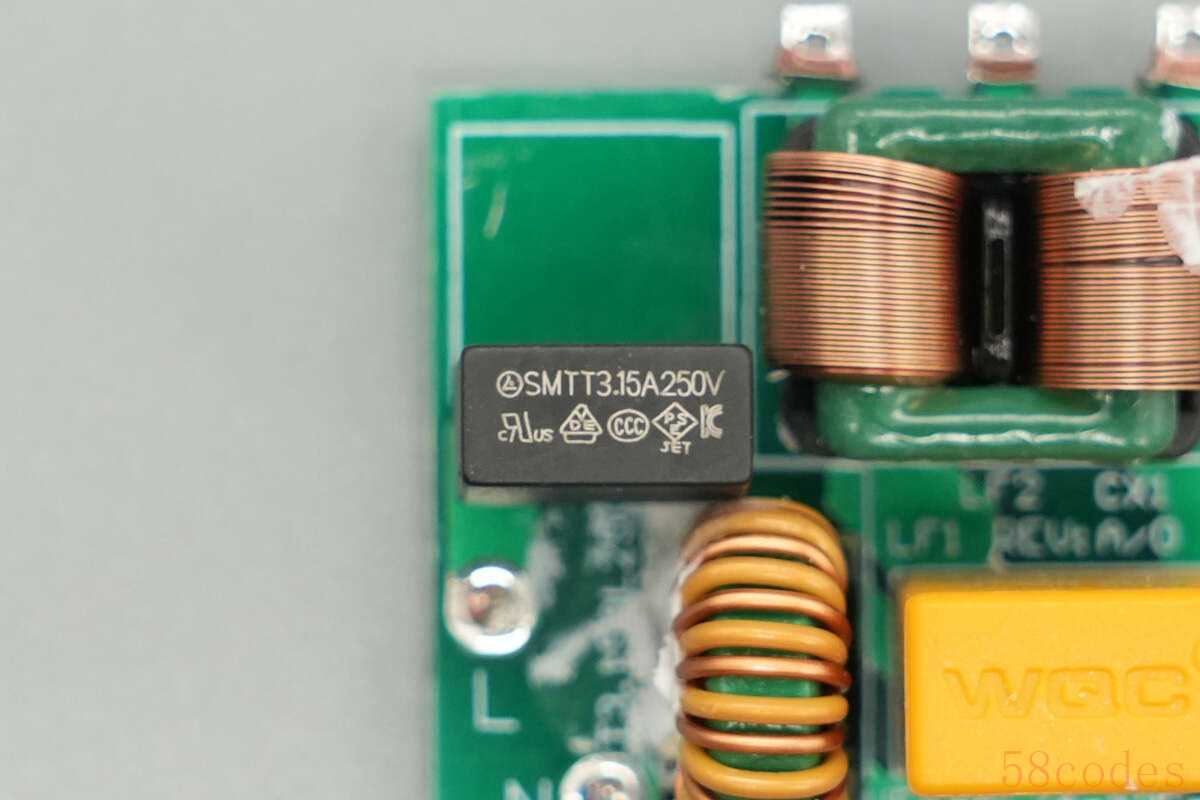

延时保险丝规格为3.15A 250V。

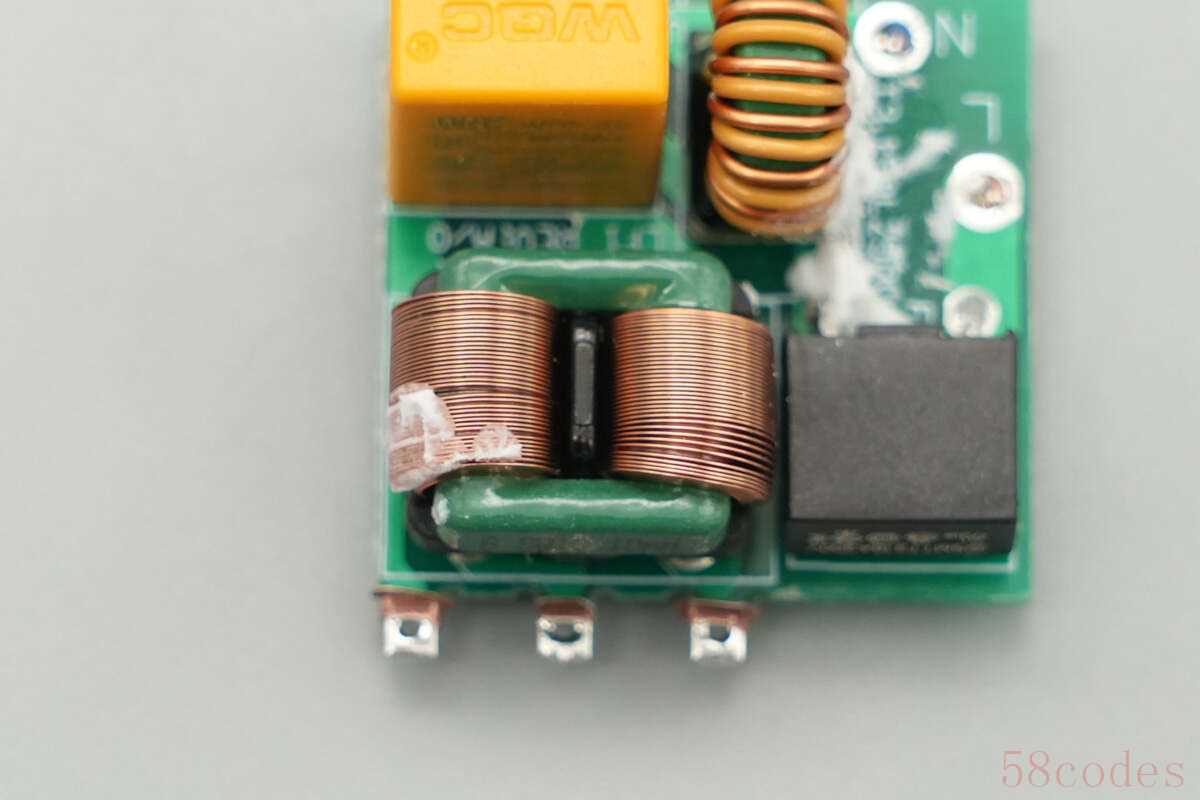

共模电感采用漆包线和绝缘线绕制，底部设有电木板。

安规X2电容来自WQC威庆电子，容量0.33μF。

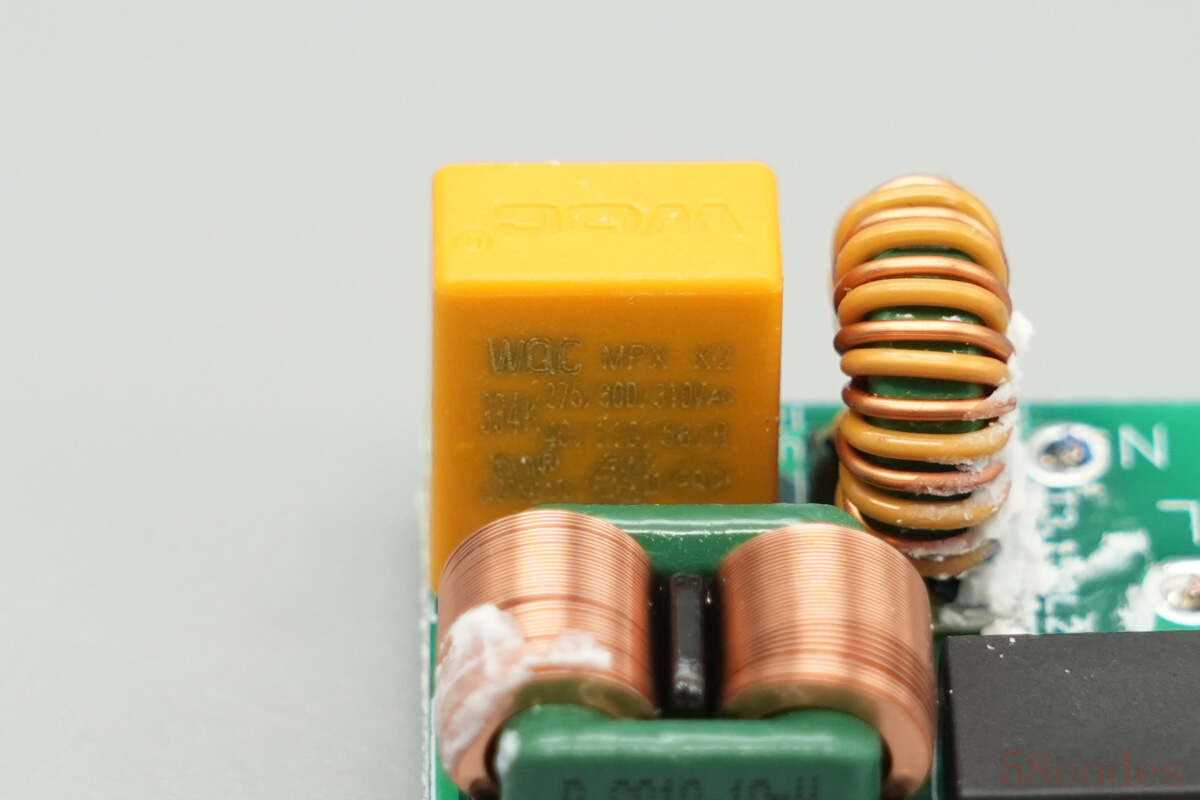

另一颗共模电感扁平铜带绕制，两级设计更好滤除EMI干扰。

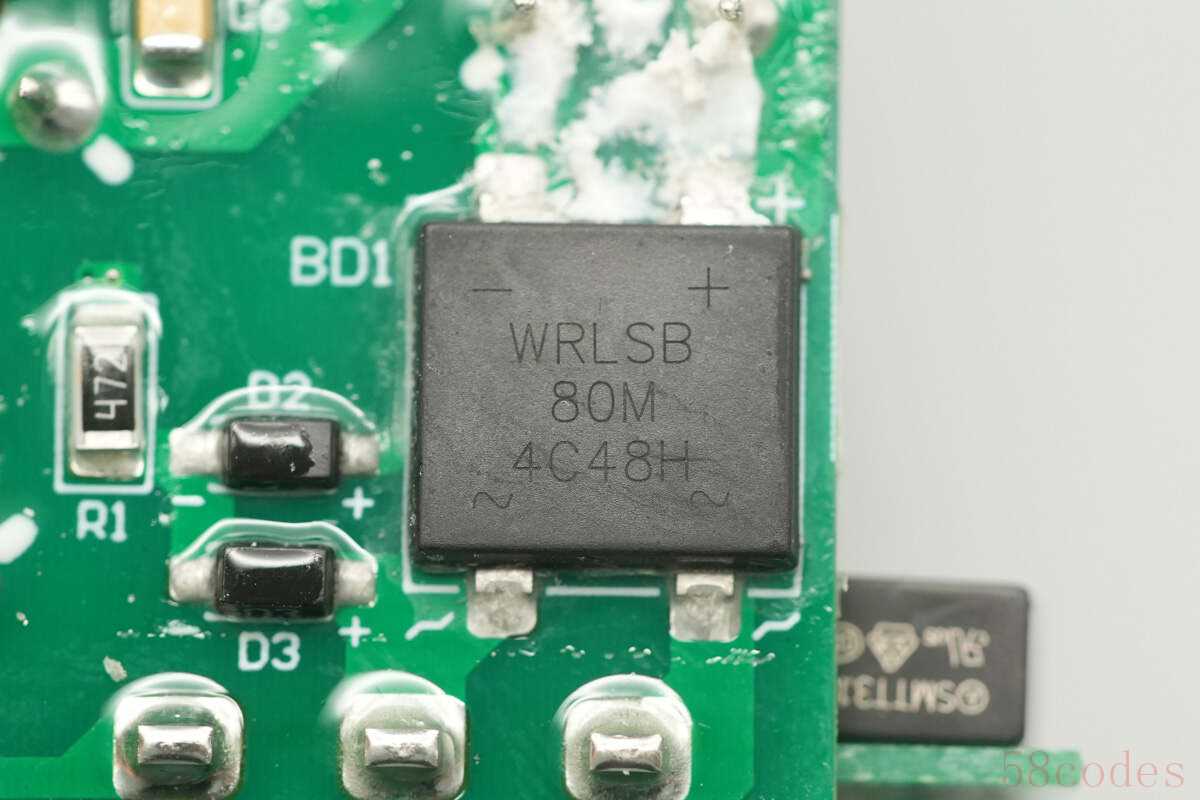

整流桥来自深圳市沃尔德实业有限公司，型号WRLSB80M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

工字滤波电感外套热缩管绝缘保护。

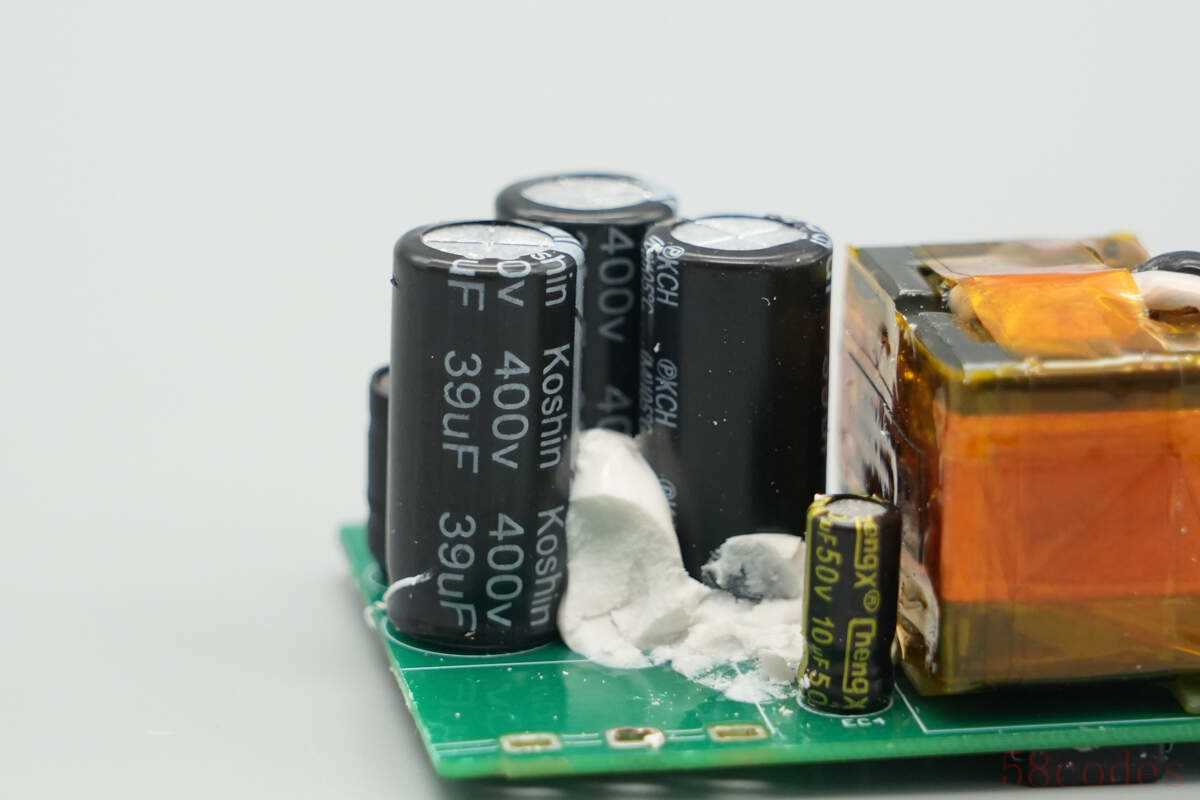

三颗高压滤波电解电容来自Koshin东佳，规格均为400V39μF。

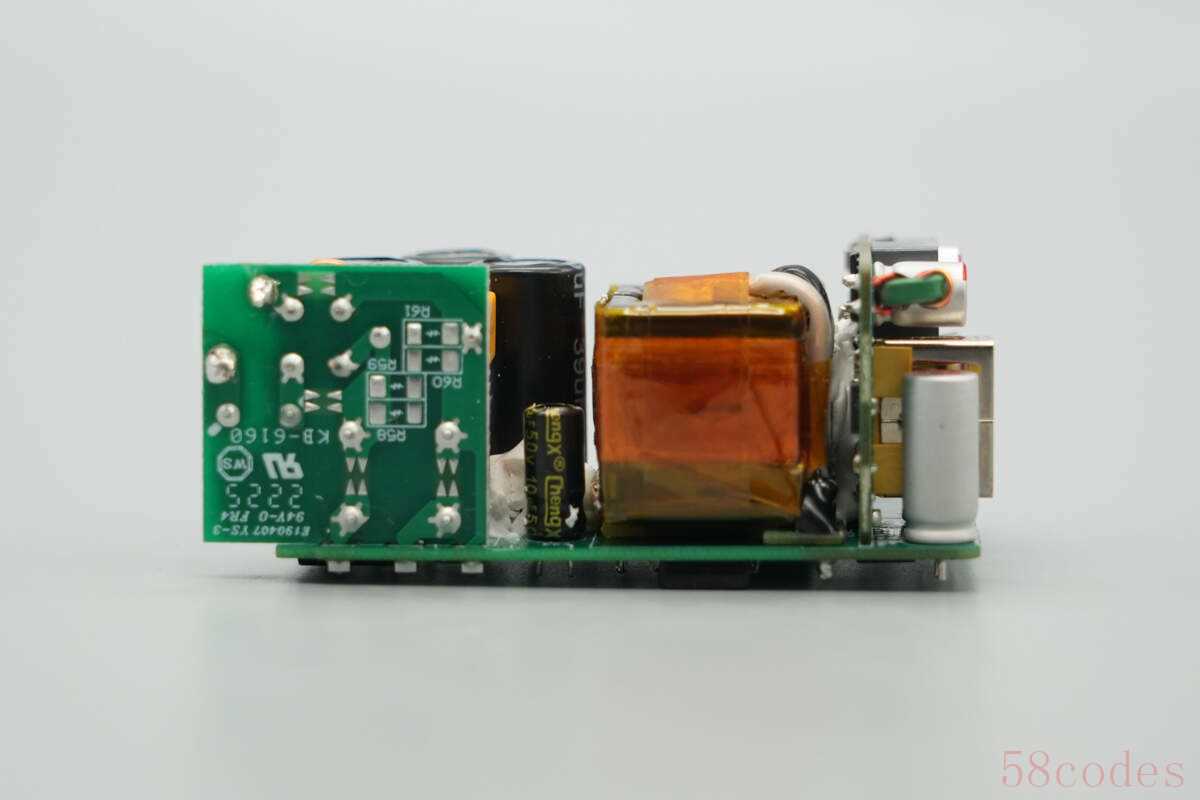

模块侧面一览，中心区域设有主控芯片供电电容和变压器。

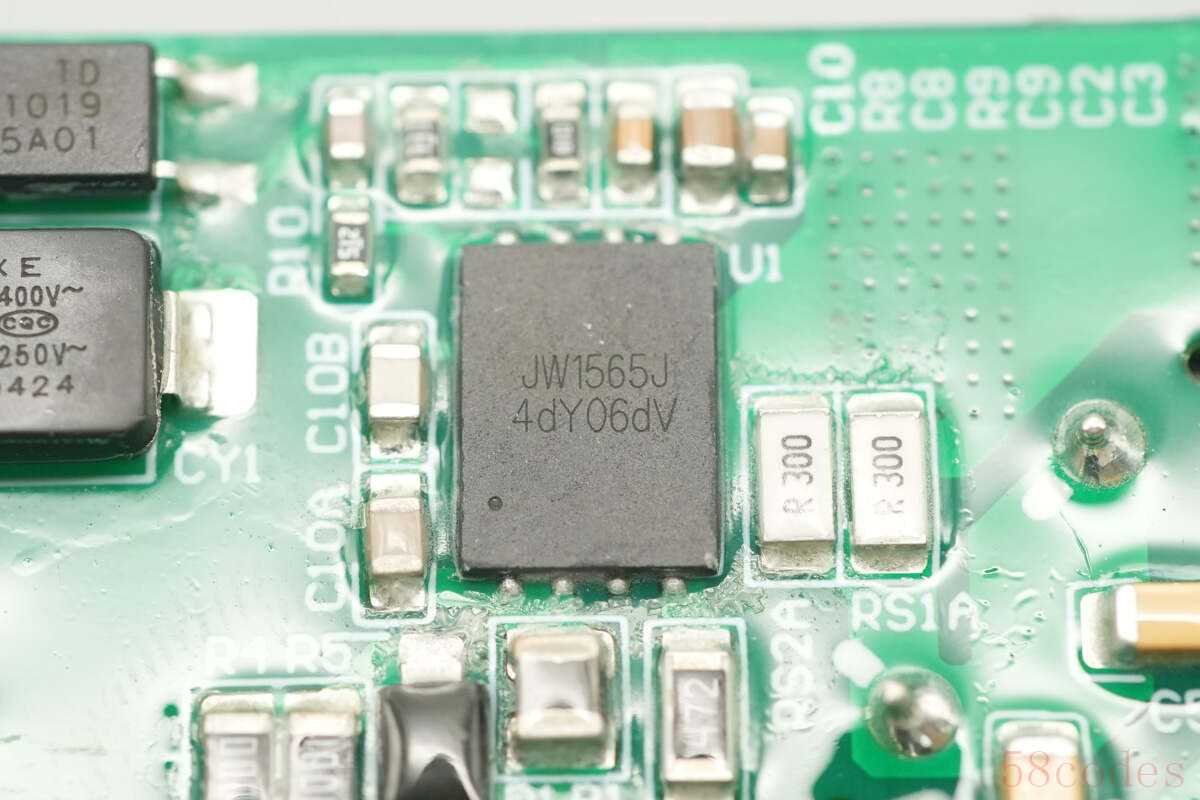

氮化镓合封芯片来自杰华特，型号JW1565J，这款合封芯片将高频氮化镓直驱控制器，氮化镓功率管合封在一个封装内部，减小寄生参数对高频开关的影响，JW1565J内部集成高压启动和X电容放电功能，芯片内部集成700V耐压，165mΩ氮化镓开关管。

杰华特JW1565J具备宽供电电压范围，采用QR工作模式提升能效，芯片具备可选的过电流和过功率保护，用于不同的PD和QC快充应用。芯片具备超低的待机功耗，具备可靠的完善的保护功能，采用VDFN6*8-8L封装。

杰华特JW1565J资料信息。

充电头网拆解了解到，杰华特JW1565J合封氮化镓芯片此前还被小米120W氮化镓小布丁充电器等产品采用。

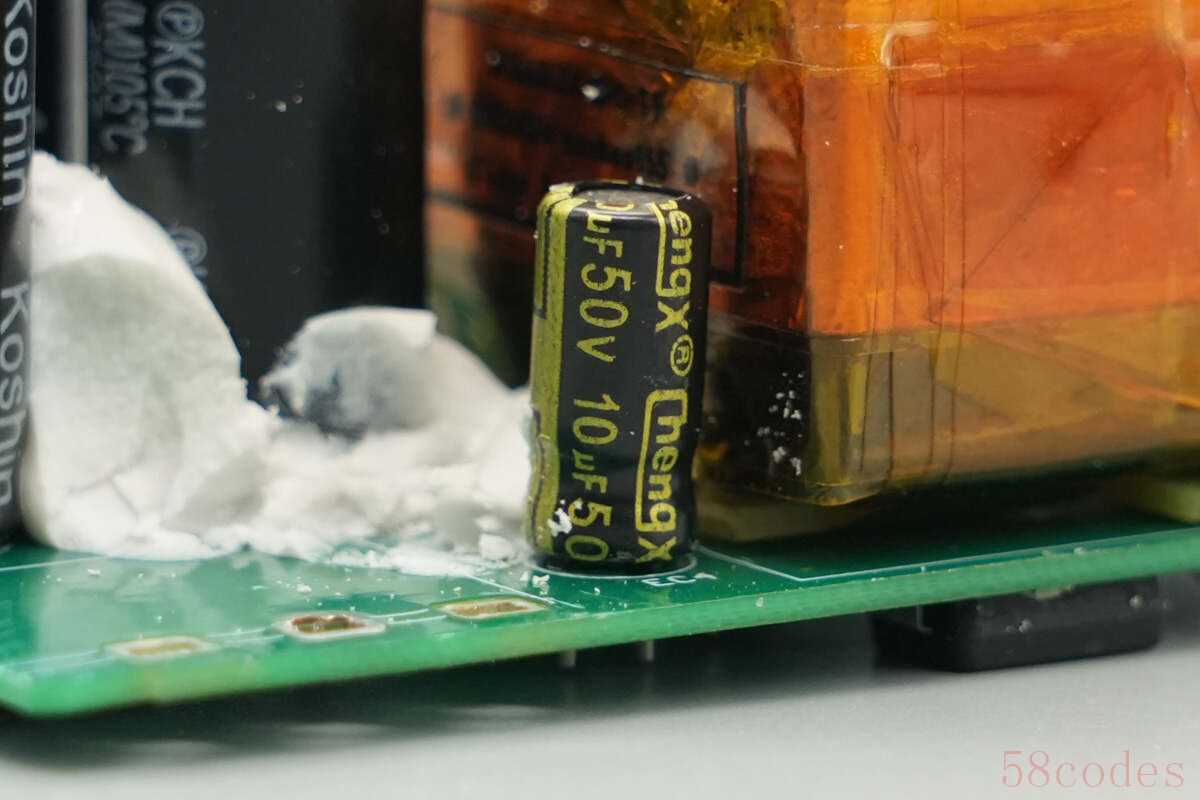

主控芯片供电电容来自承兴，规格为50V10μF。

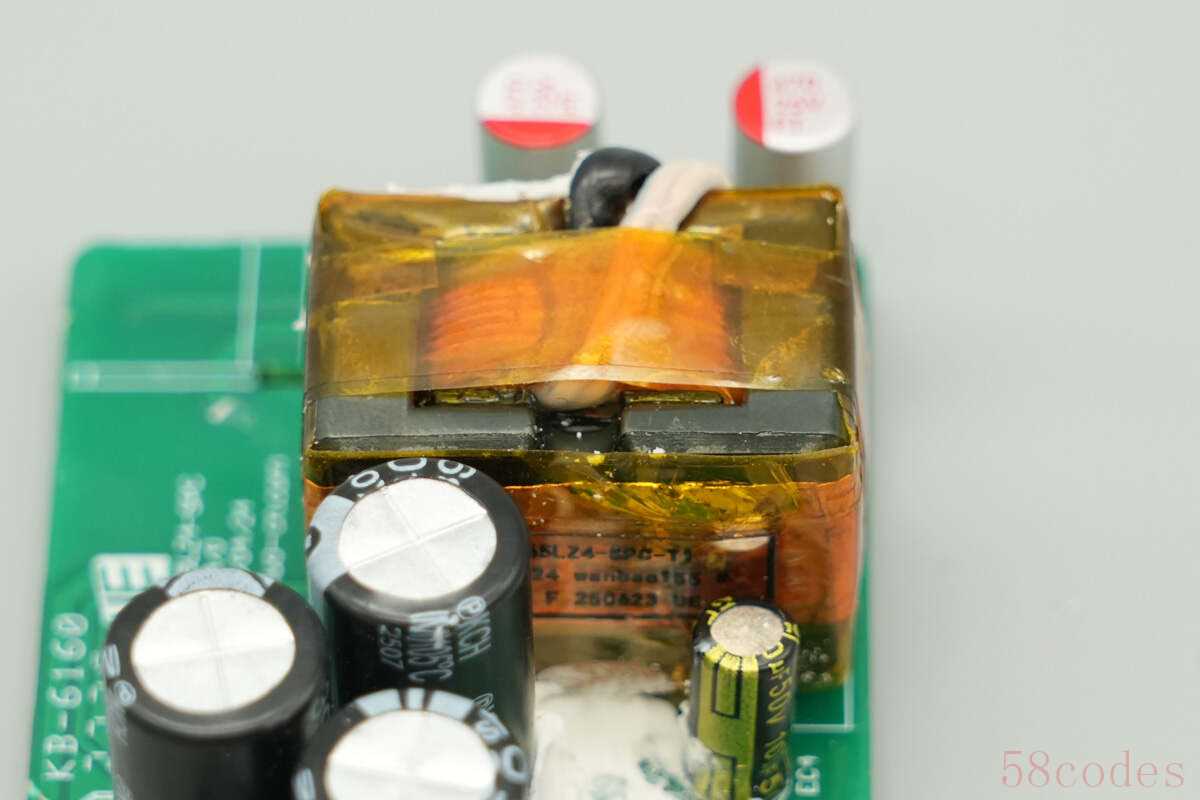

变压器包裹耐高温绝缘胶带处理。

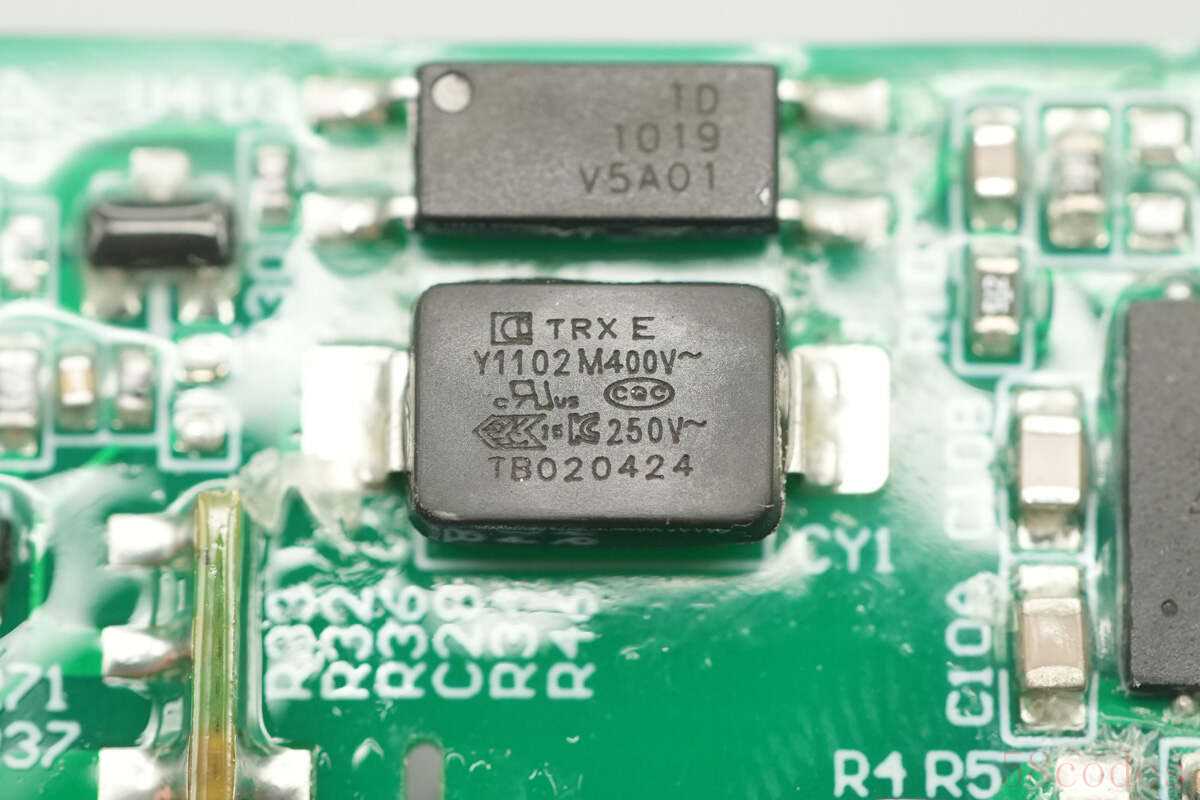

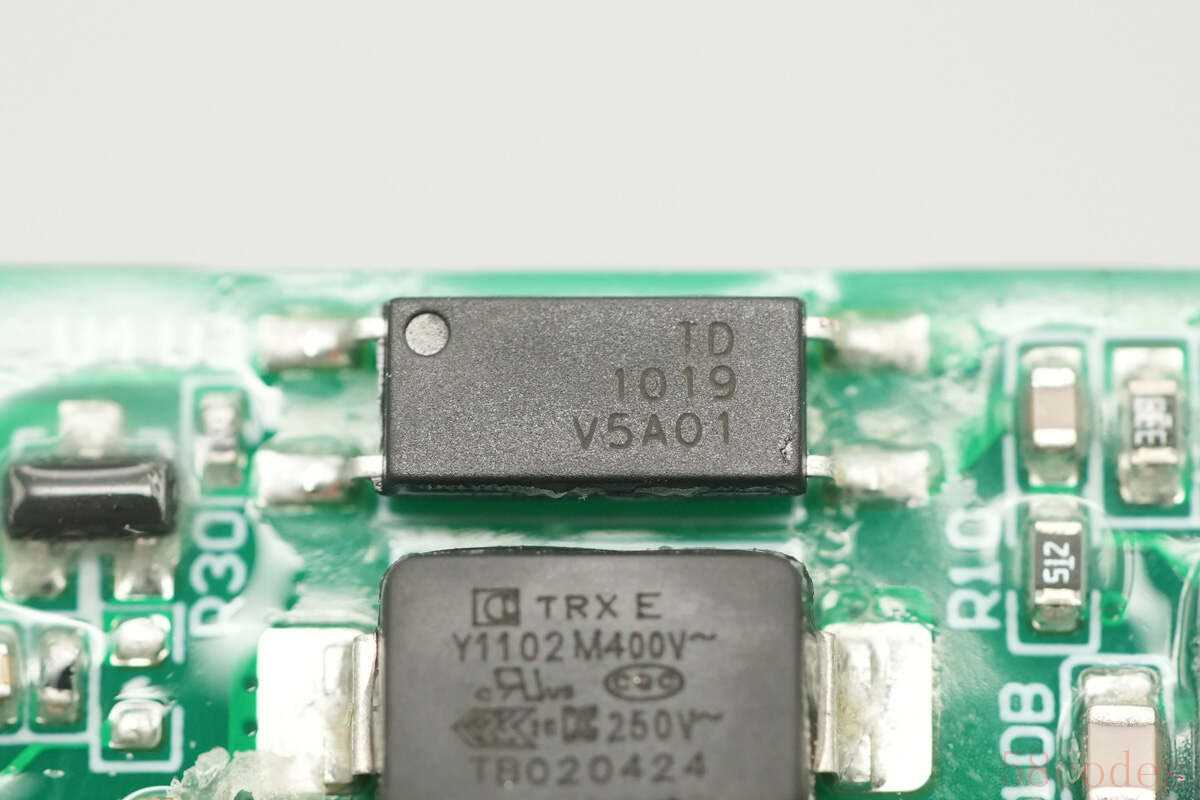

TD 1019光耦特写，用于输出电压反馈。

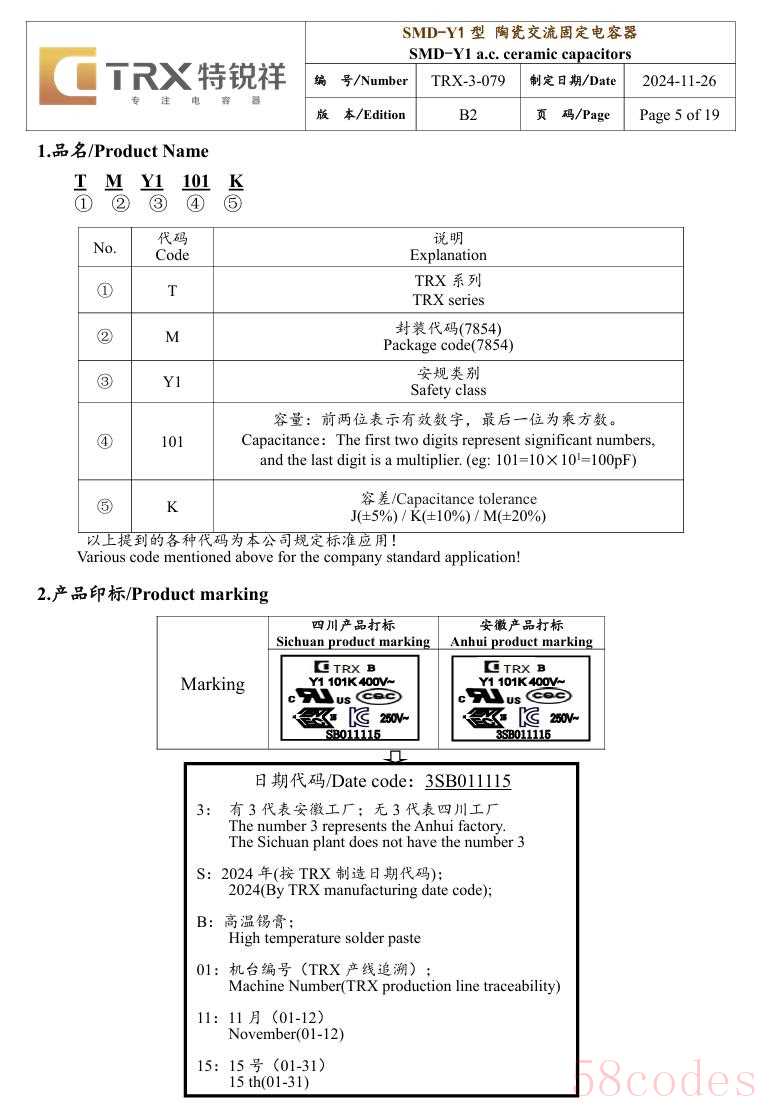

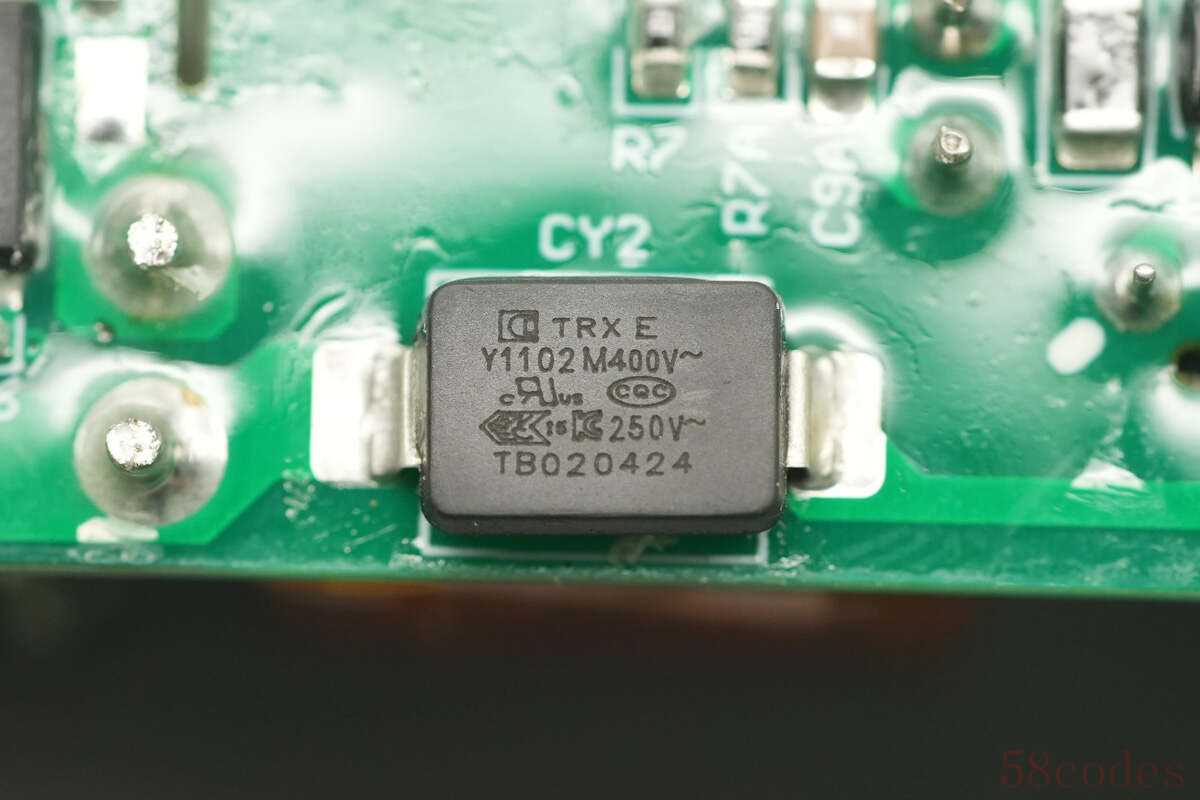

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

另一颗特锐祥贴片Y电容料号相同。

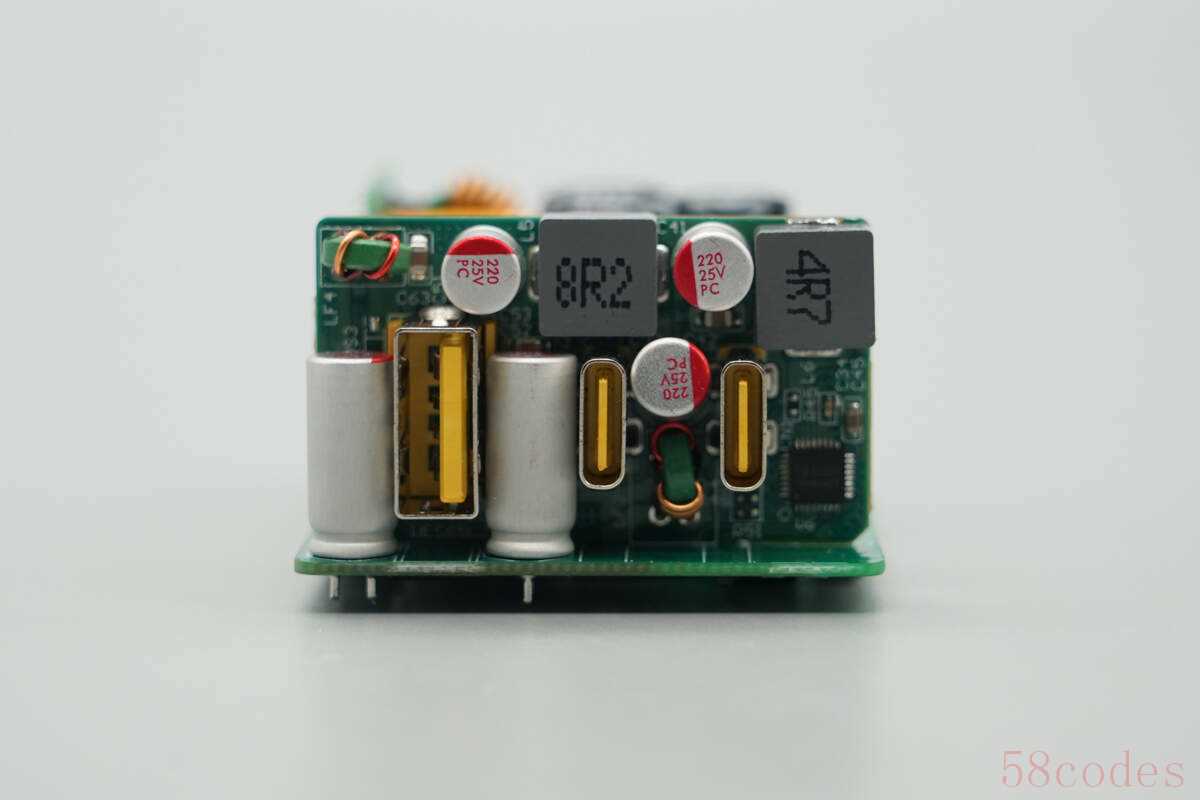

输出端焊接两颗滤波固态电容以及小板。

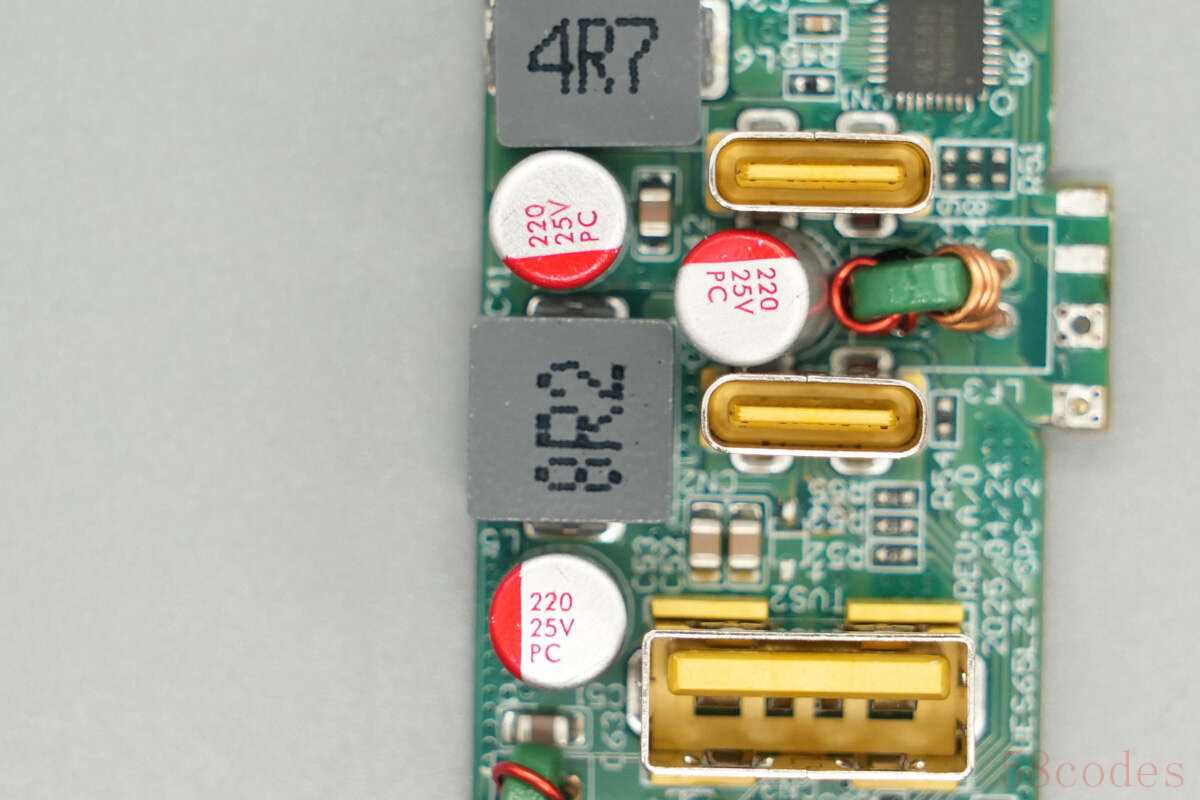

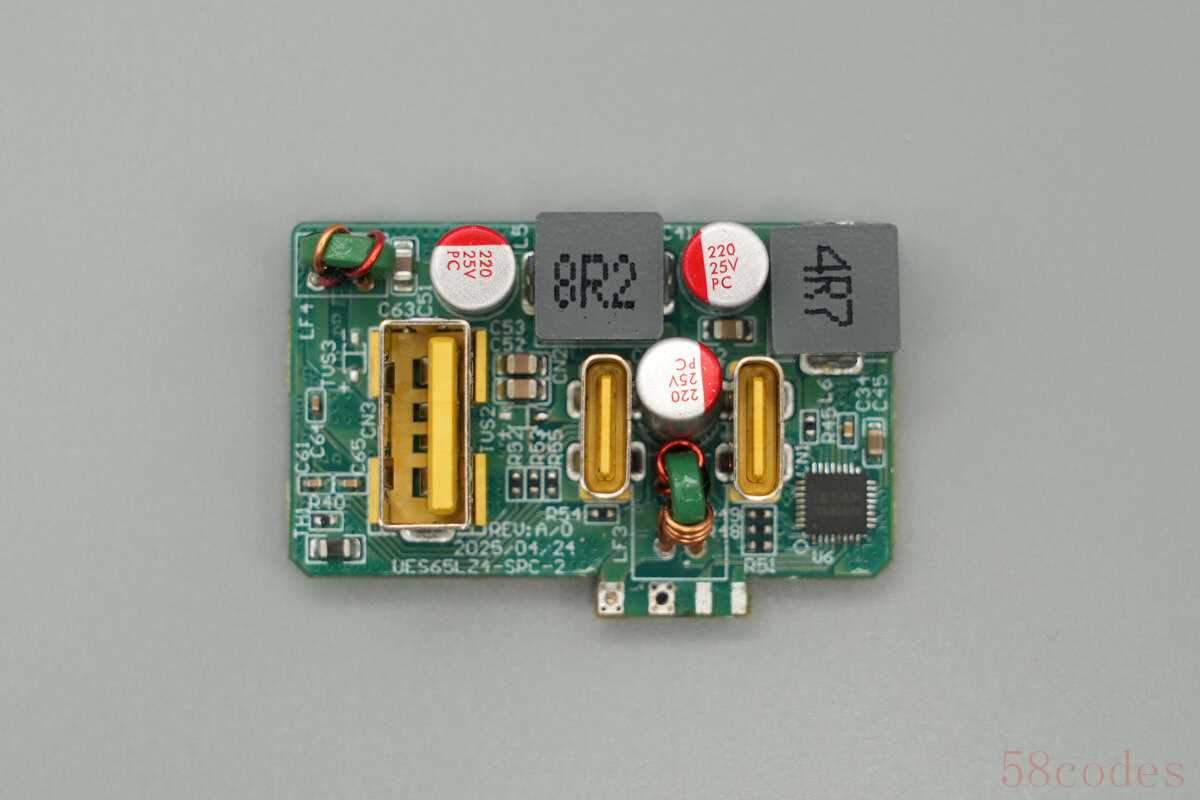

将小板拆下，正面设有USB-C1口的降压协议芯片以及两路二次降压电路对应的降压电感、滤波固态电容、滤波电感。

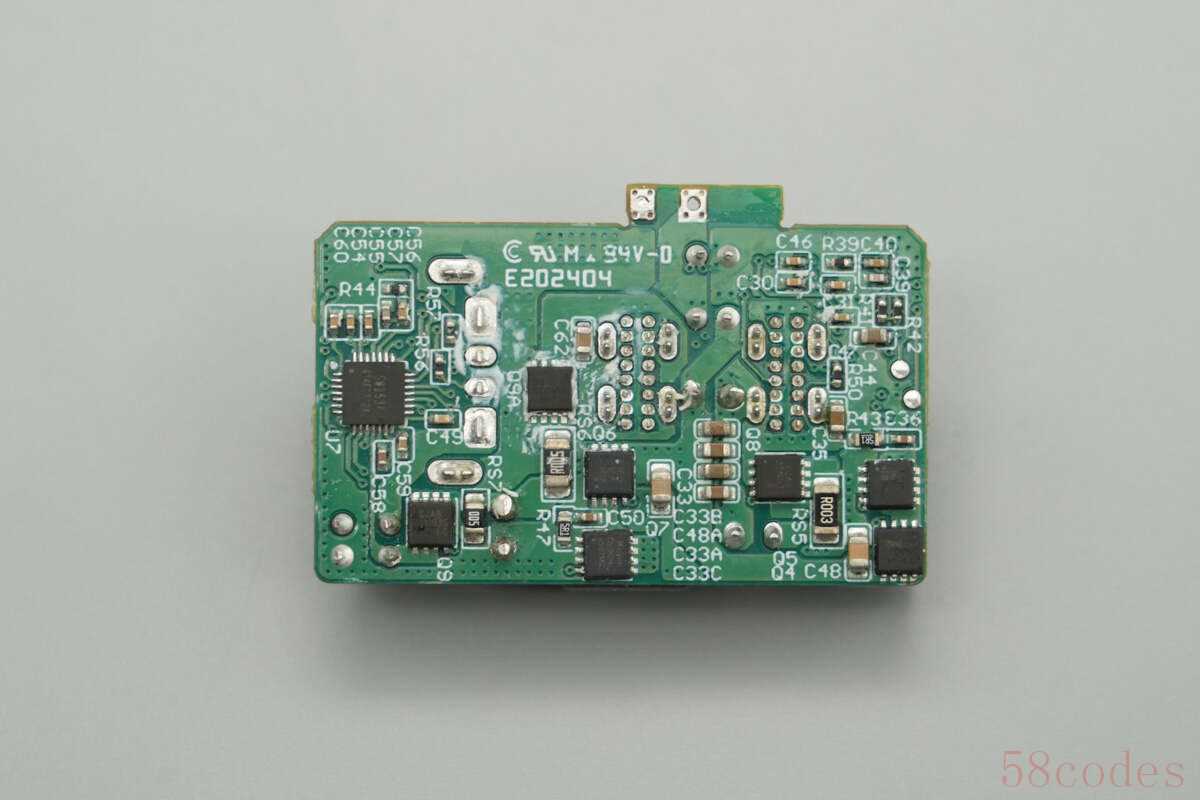

背面设有降压协议芯片、同步降压开关管和VBUS开关管。

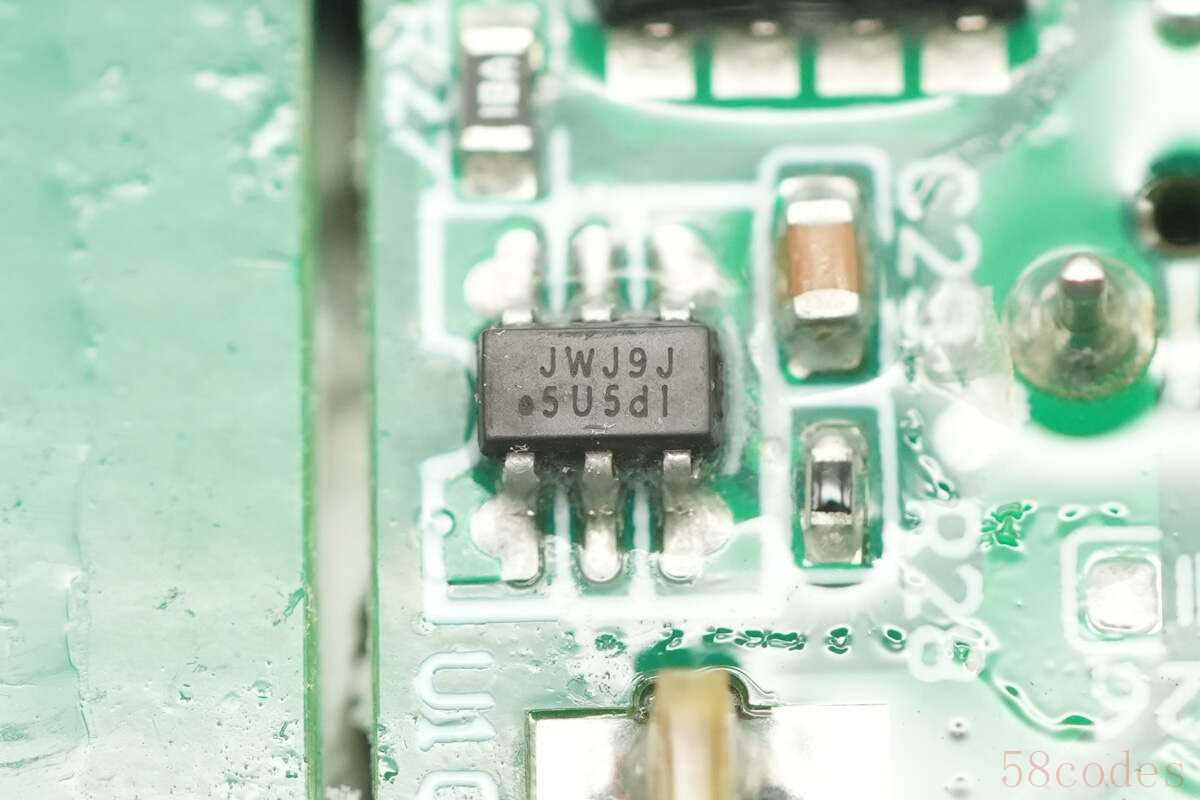

同步整流控制器来自杰华特，丝印JWJ9J，实际型号为JW7726B，是一颗同步整流控制器，支持ACF主动钳位、DCM、QR准谐振以及CCM反激的同步整流控制器，具备快速关断能力。支持高侧和低侧应用，具有低待机电流。在启动过程中（VCC建立之前）能有效防止门极gate被耦合至开启电压。

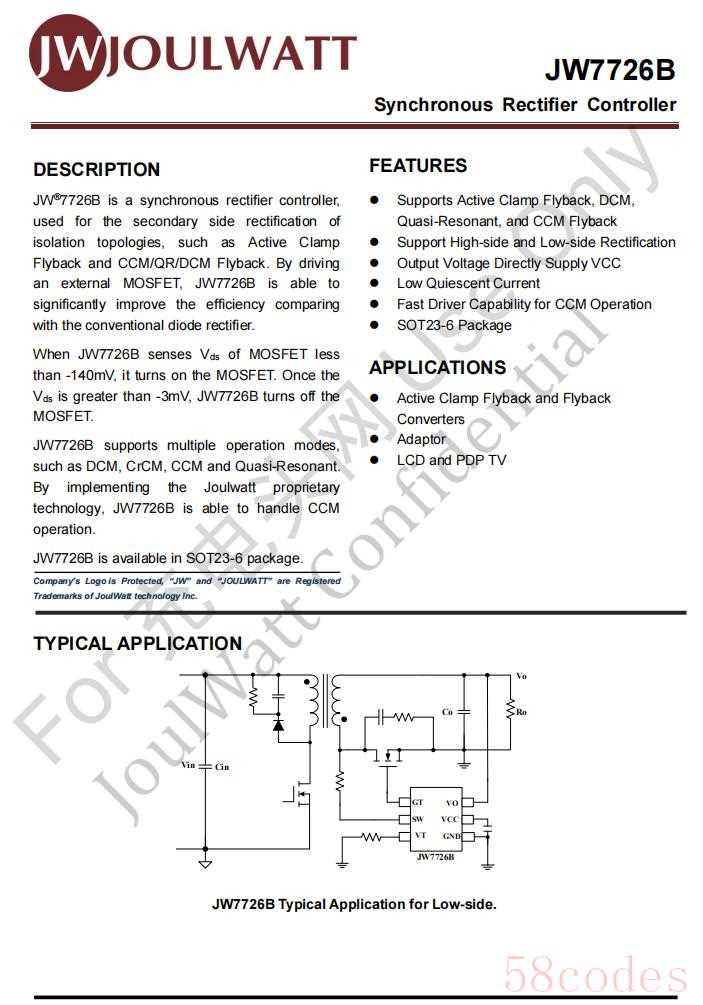

杰华特JW7726B资料信息。

充电头网拆解了解到，杰华特JW7726B还被LG 65W USB-C氮化镓快充充电器、机械革命100W氮化镓充电器、Moto S30 Pro Pantone限量版标配68W氮化镓充电器、OPPO 33W 1A1C双口氮化镓充电器、無印良品65W 2C1A氮化镓充电器等产品采用。

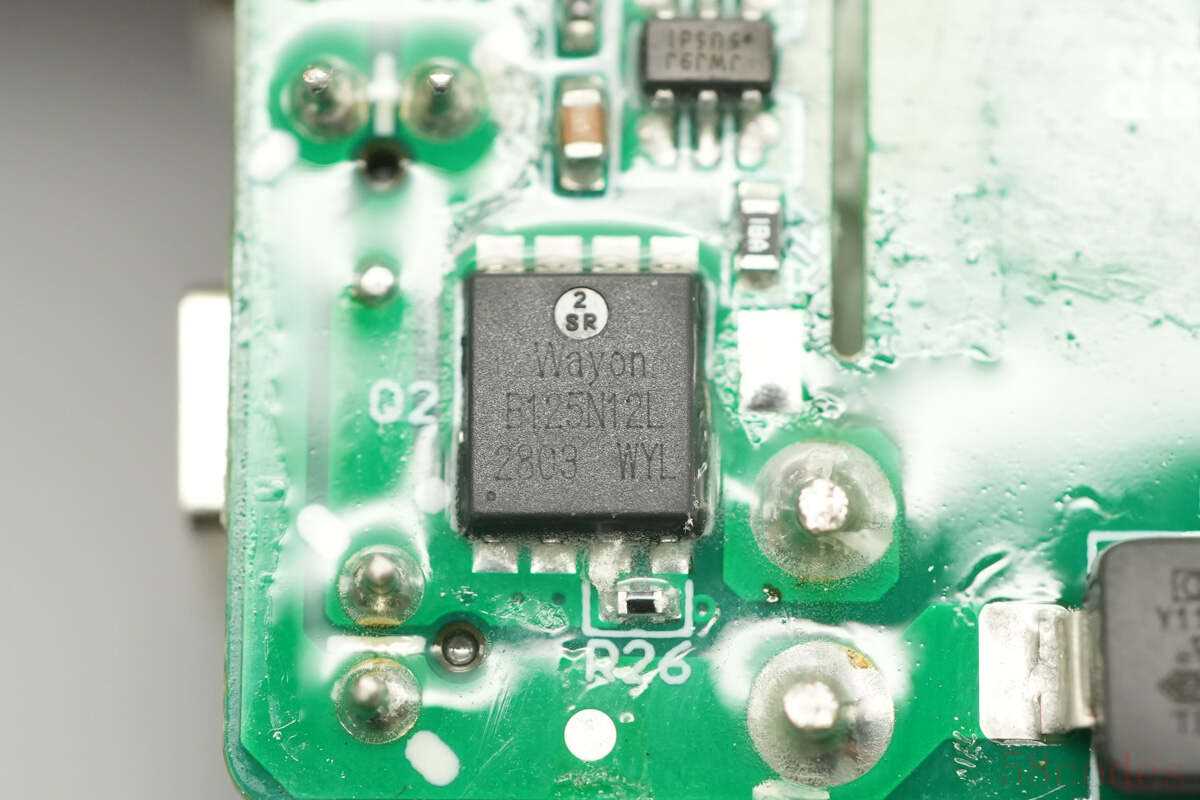

同步整流管采用维安WMB125N12LG2，NMOS管，耐压120V，导阻12.5mΩ，PDFN5060-8L封装。

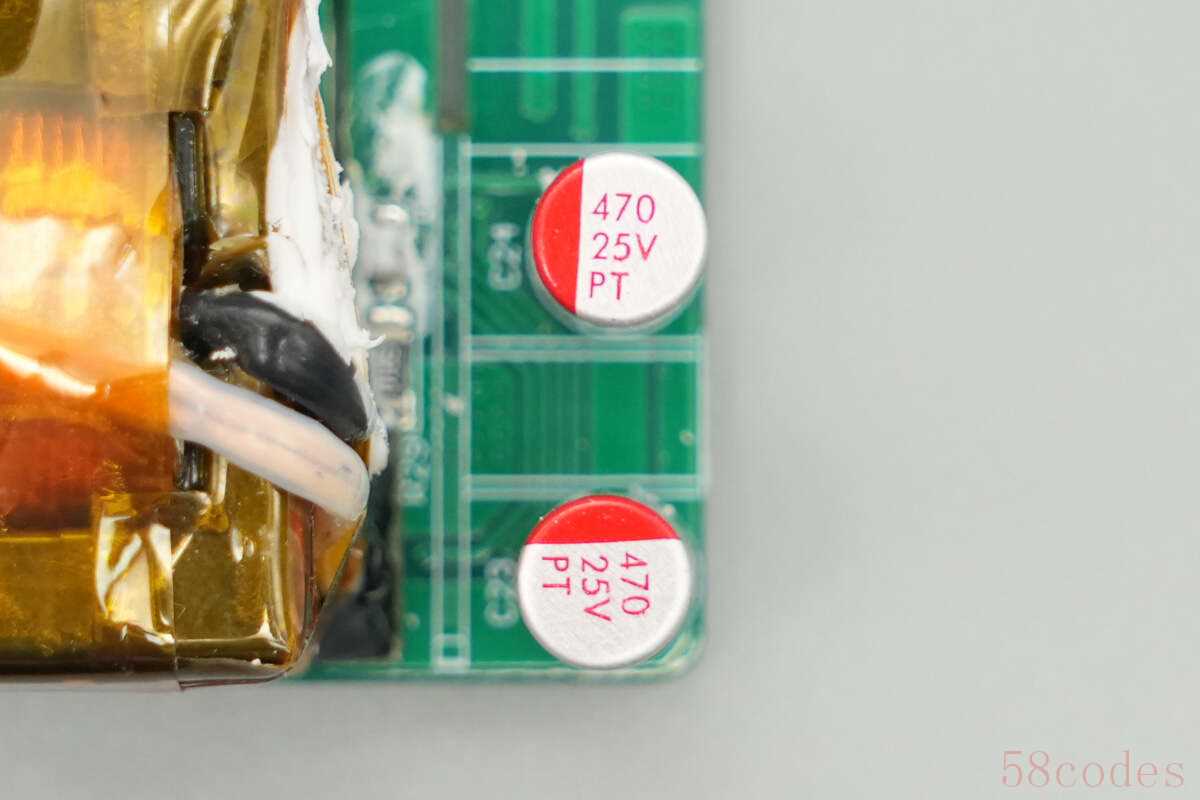

两颗输出滤波固态电容规格为25V470μF。

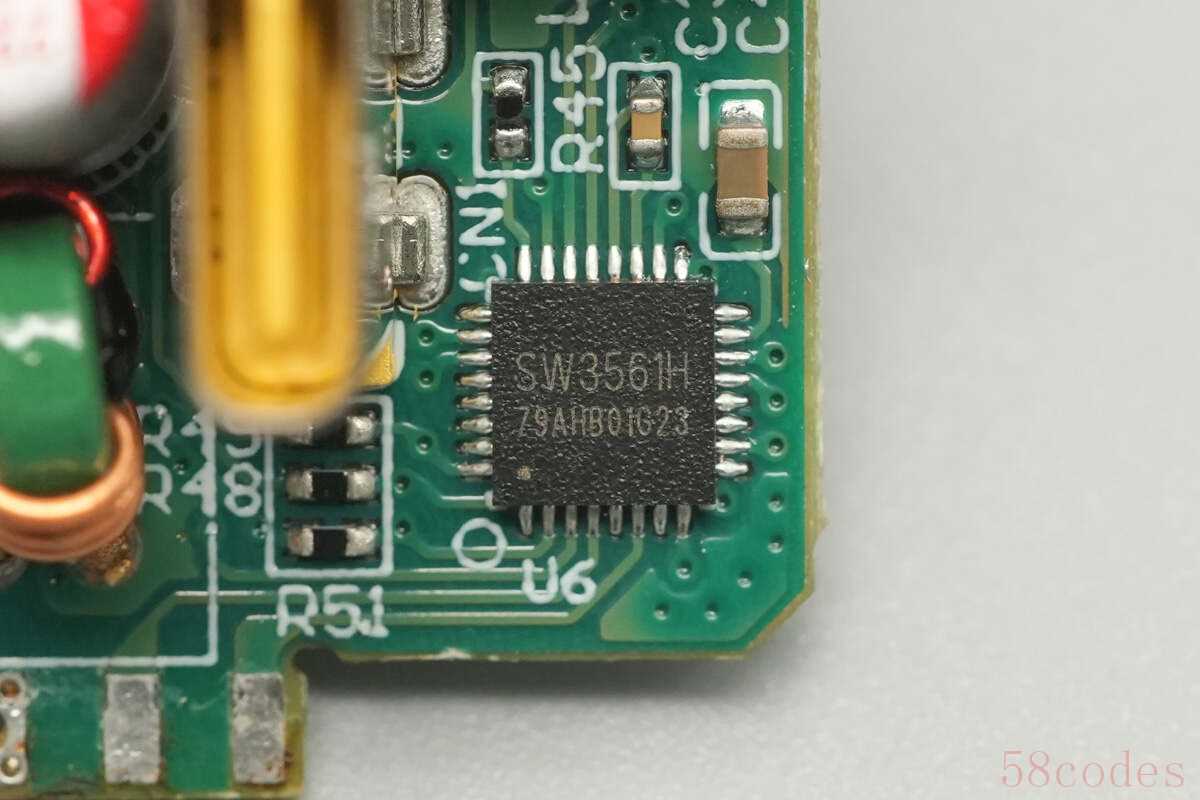

USB-C1口的降压协议芯片均采用智融科技SW3561H，这是一颗支持双USB-C口输出的降压SoC芯片，芯片内部集成高效率同步降压控制器，支持20V5A功率输出，并支持USB PD3.1 SPR。芯片内部集成ARM Cortex-M0内核，集成Type-C逻辑，支持PD3.1/QC/SCP/UFCS融合快充等快充协议，支持快充协议定制。

智融SW3561H支持双USB-C口通路控制，支持线损补偿，搭配两颗同步降压开关管和对应接口的VBUS开关管即可实现双口降压输出。芯片内置的降压转换器默认工作频率为180KHz，支持定制工作频率，支持100W功率输出，满足小体积设计。芯片集成过热保护，输入输出过压/欠压保护，输出过流保护以及数据引脚过压保护等完善的保护机制，采用QFN-32封装。

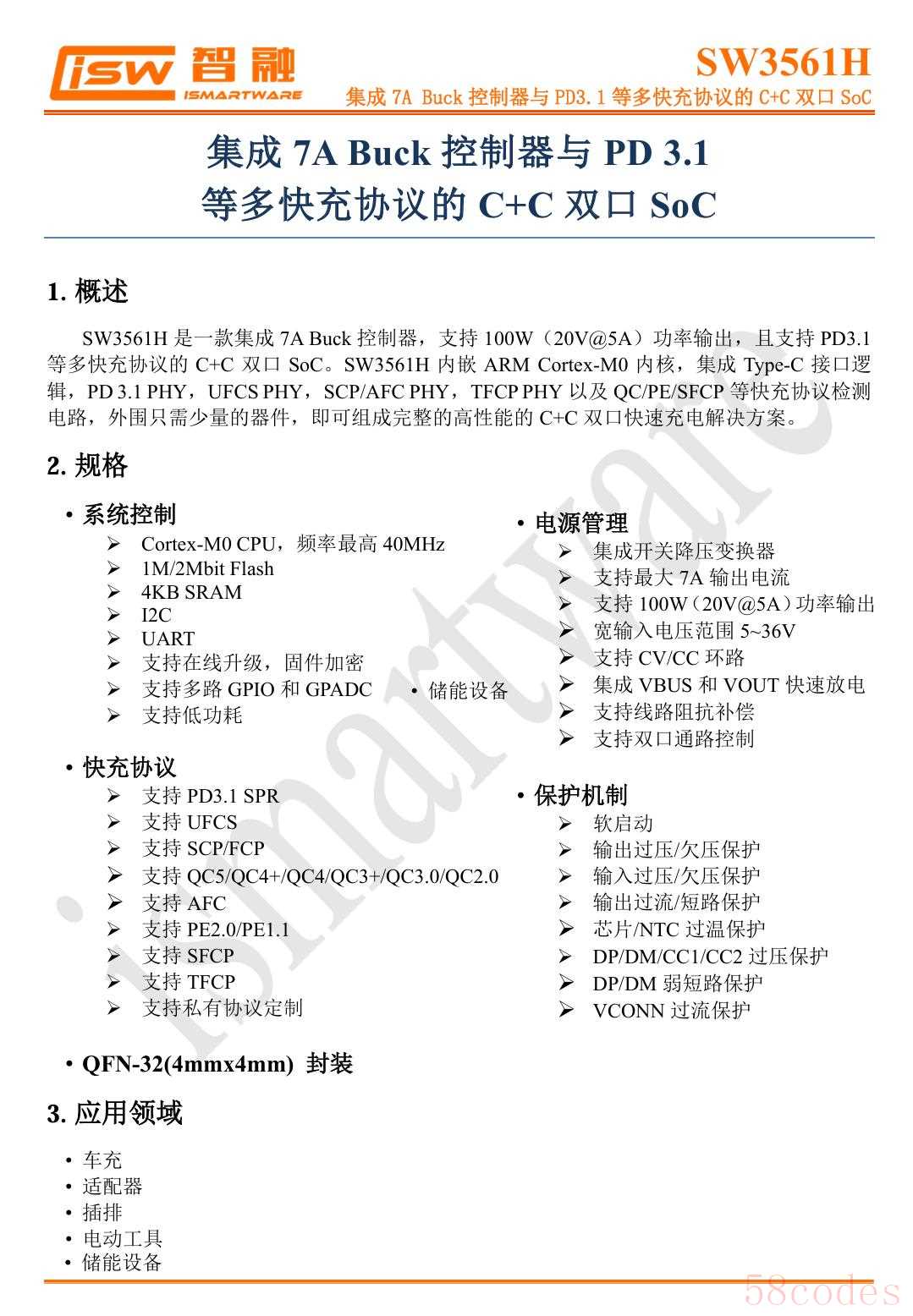

智融科技SW3561H资料信息。

外挂两颗同步降压开关管来自维安，型号WMB090N04LG2，NMOS管，耐压40V，导阻9mΩ，采用PDFN5060-8L封装。

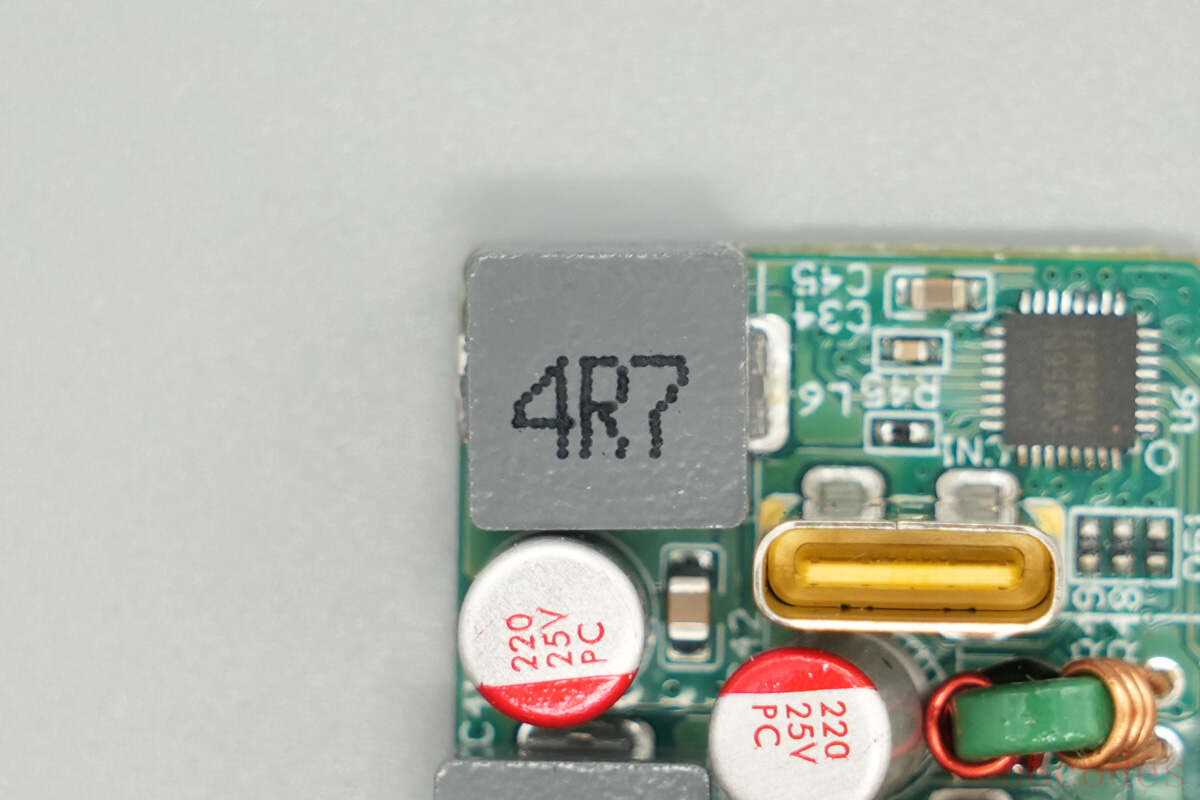

搭配的4.7μH电感特写。

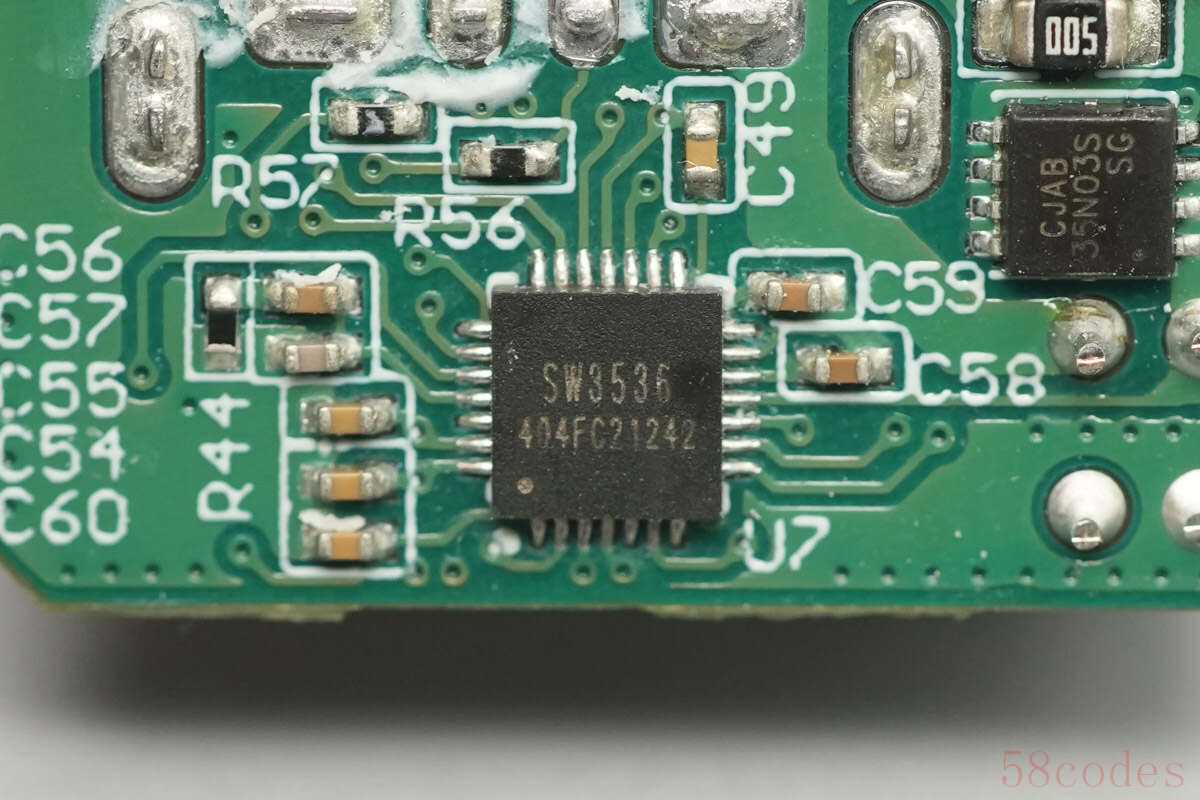

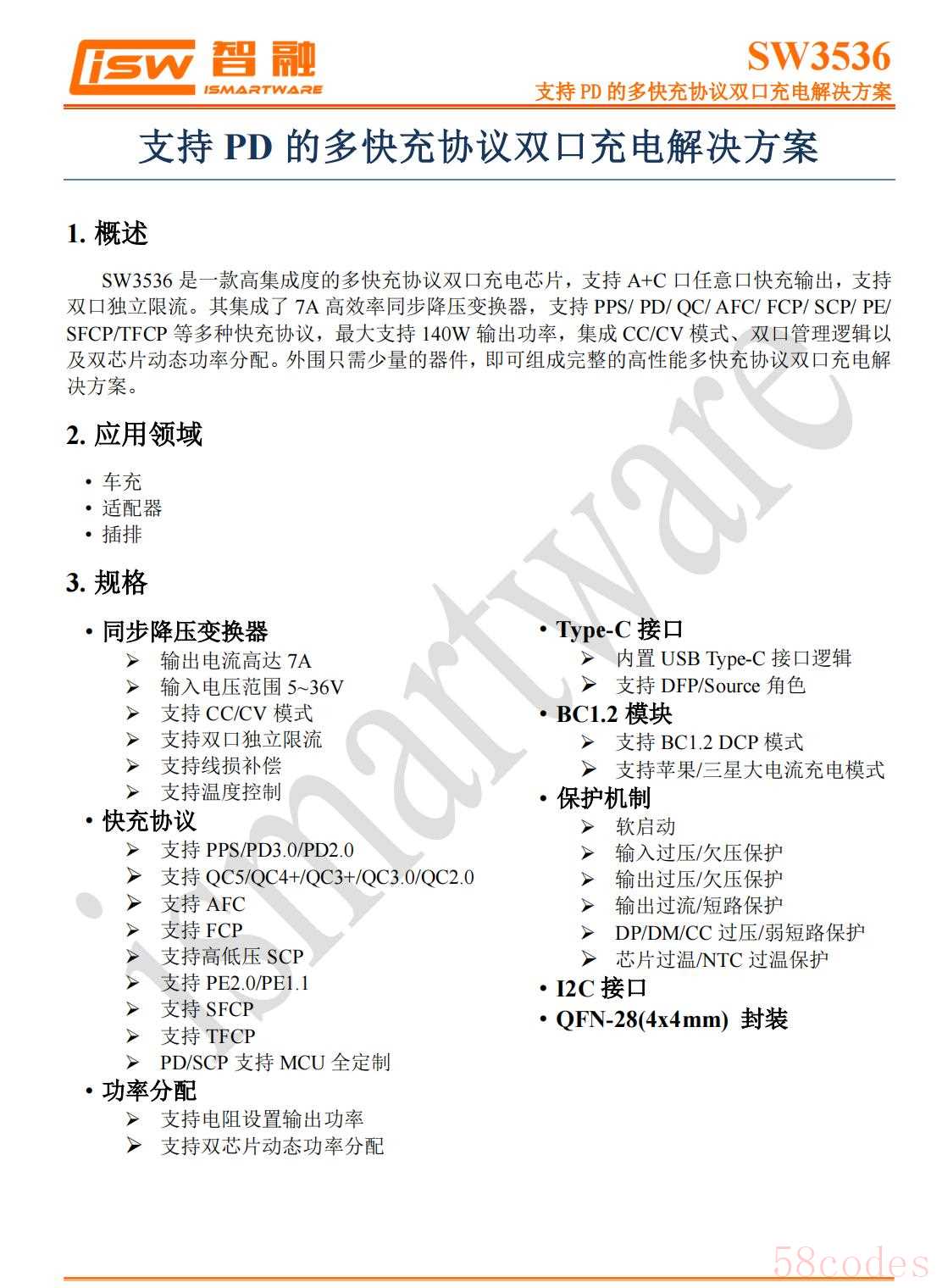

另外1A1C接口的降压协议芯片采用智融科技SW3536，这是一款高集成度的多快充协议双口充电芯片，支持USB-A+USB-C双口快充输出，支持双口独立限流。内部集成了7A高效率同步降压变换器，支持
PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/TFCP等多种快充协议，最大支持140W输出功率。

SW3536集成CC/CV模式，双口管理逻辑以及双芯片动态功率分配，外围元件精简，是一颗完整的高性能多快充协议双口充电解决方案。SW3536支持36V输入电压，满足12-24V输入车充应用，适用于快充适配器，插排以及车充应用。

充电头网拆解了解到，智融科技SW3536此前还被飞利浦200W充电器、绿联160W四口氮化镓充电器、安克67W氮化镓充电器、安克150W 3C1A氮化镓充电器等产品采用。

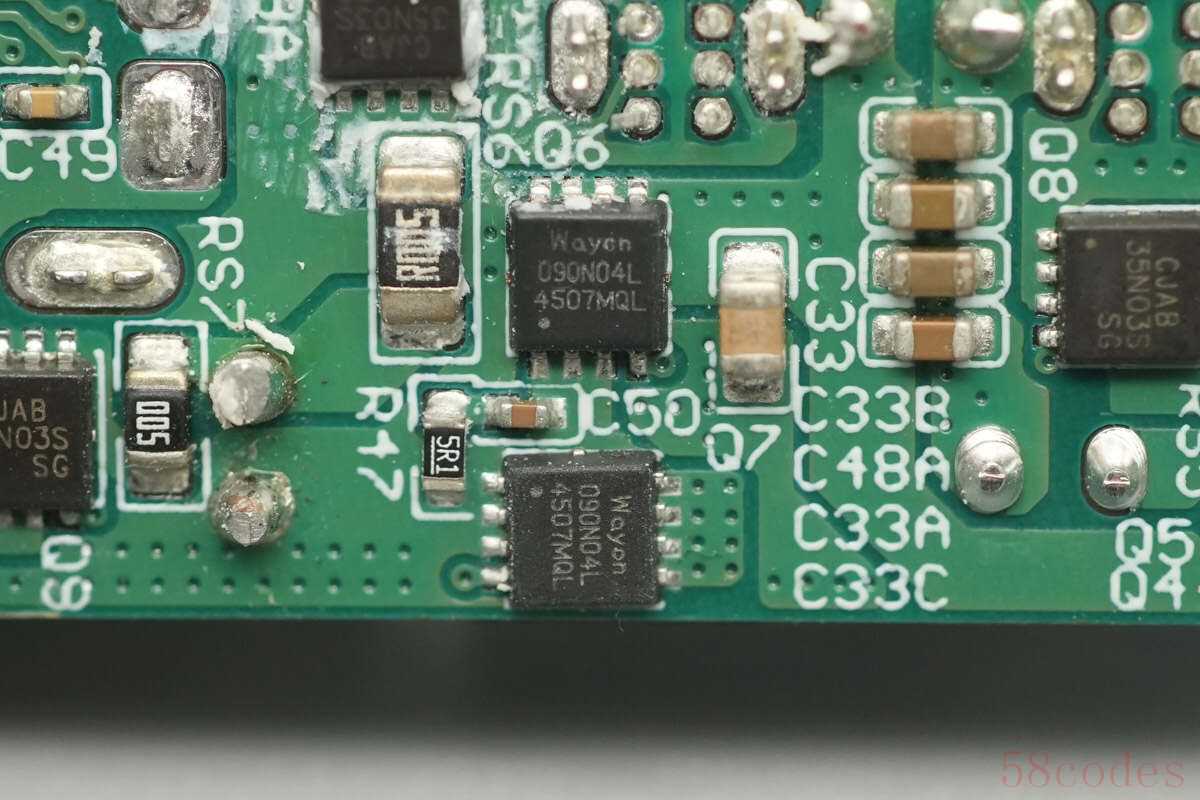

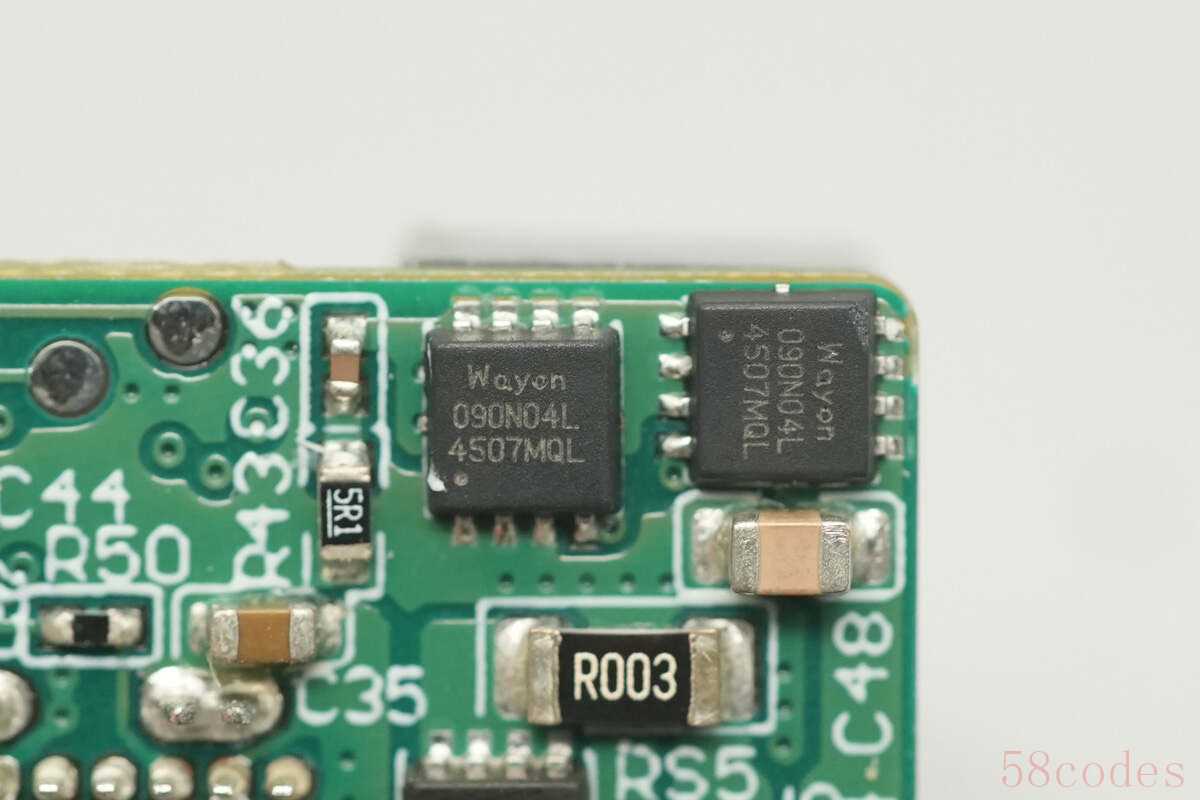

外挂两颗同步降压开关管同样是采用维安WMB090N04LG2。

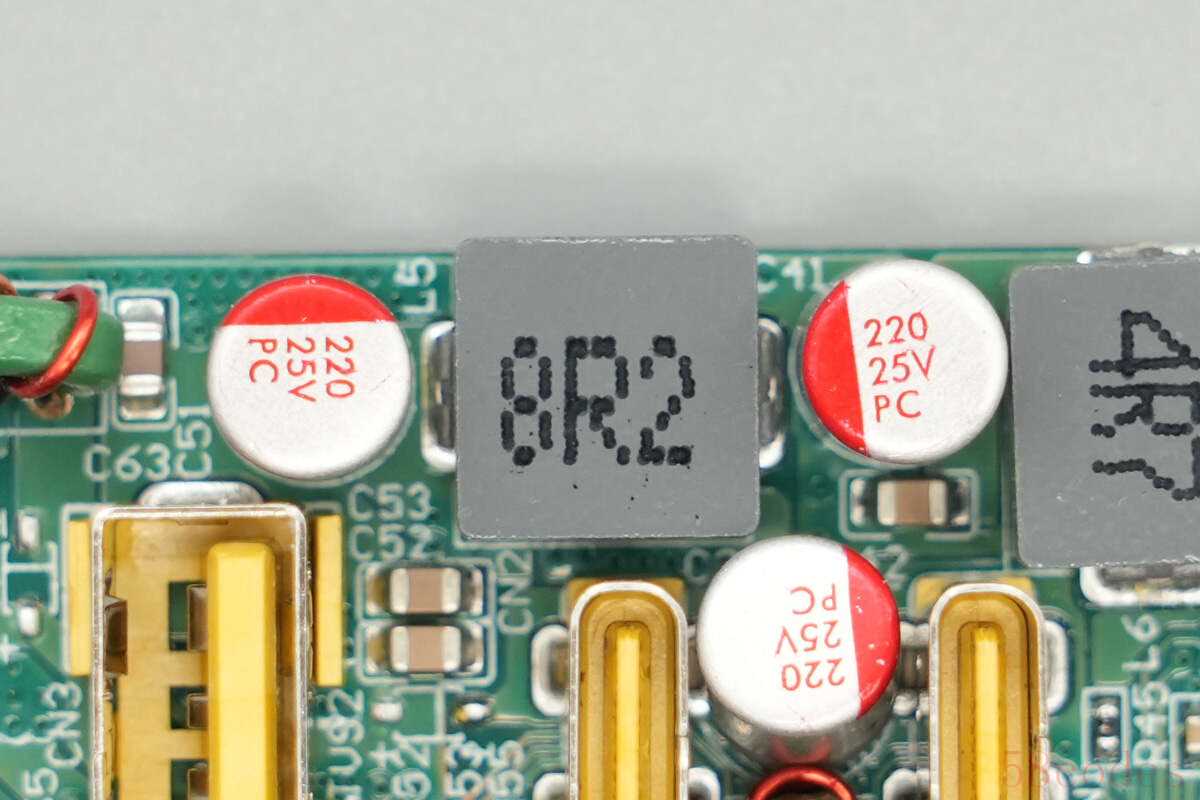

搭配的8.2μH电感特写。

三颗二次滤波固态电容规格均为25V220μF。

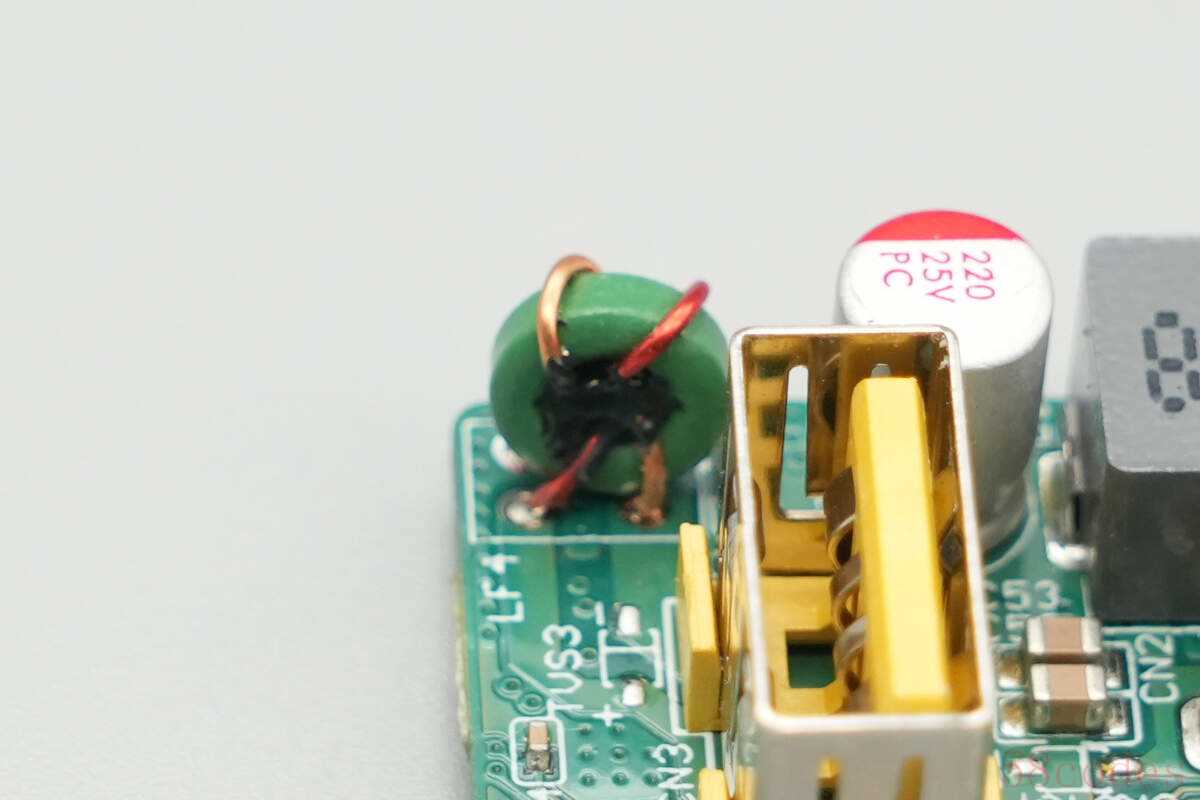

滤波电感特写。

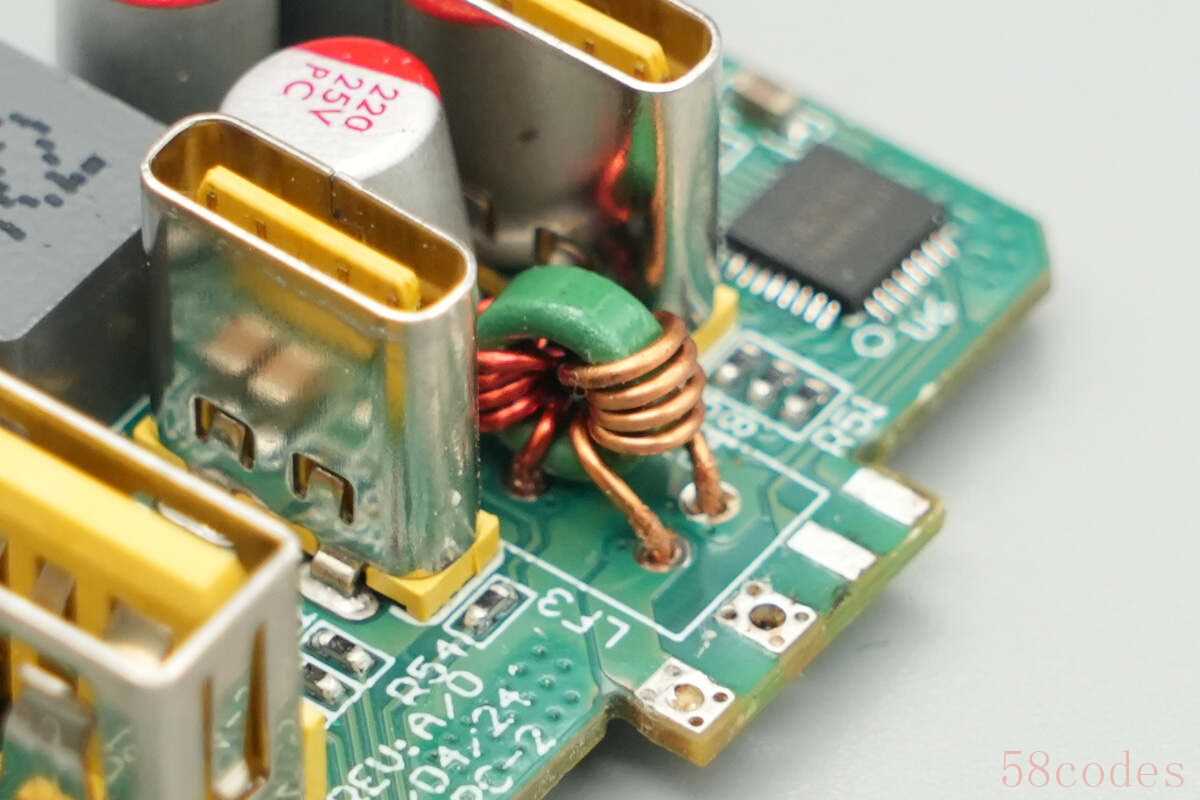

另一颗滤波电感特写。

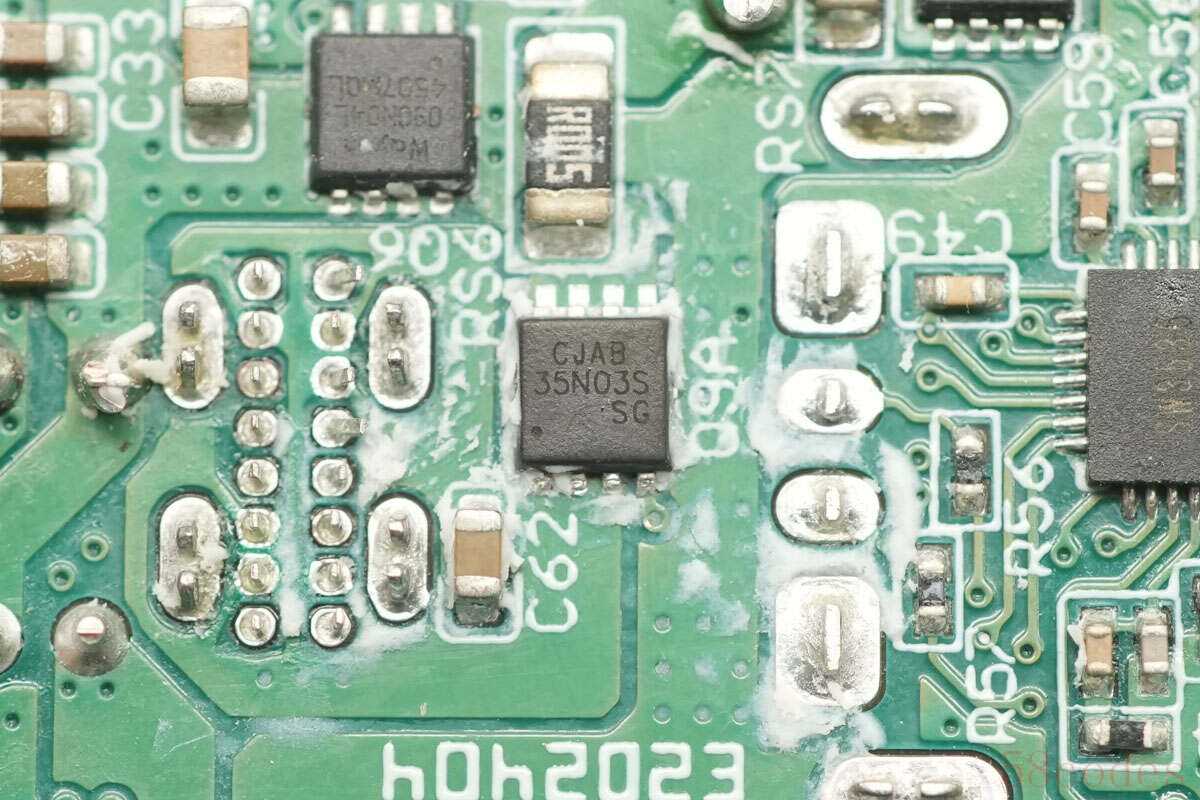

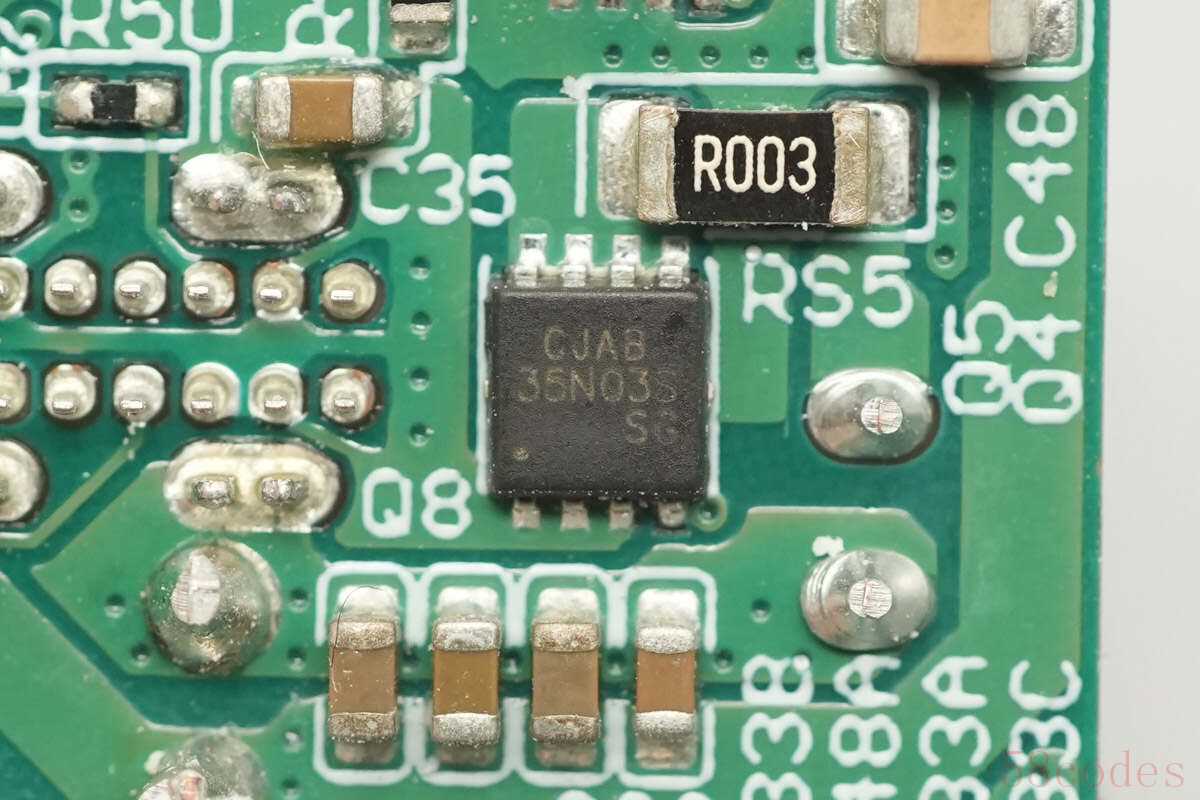

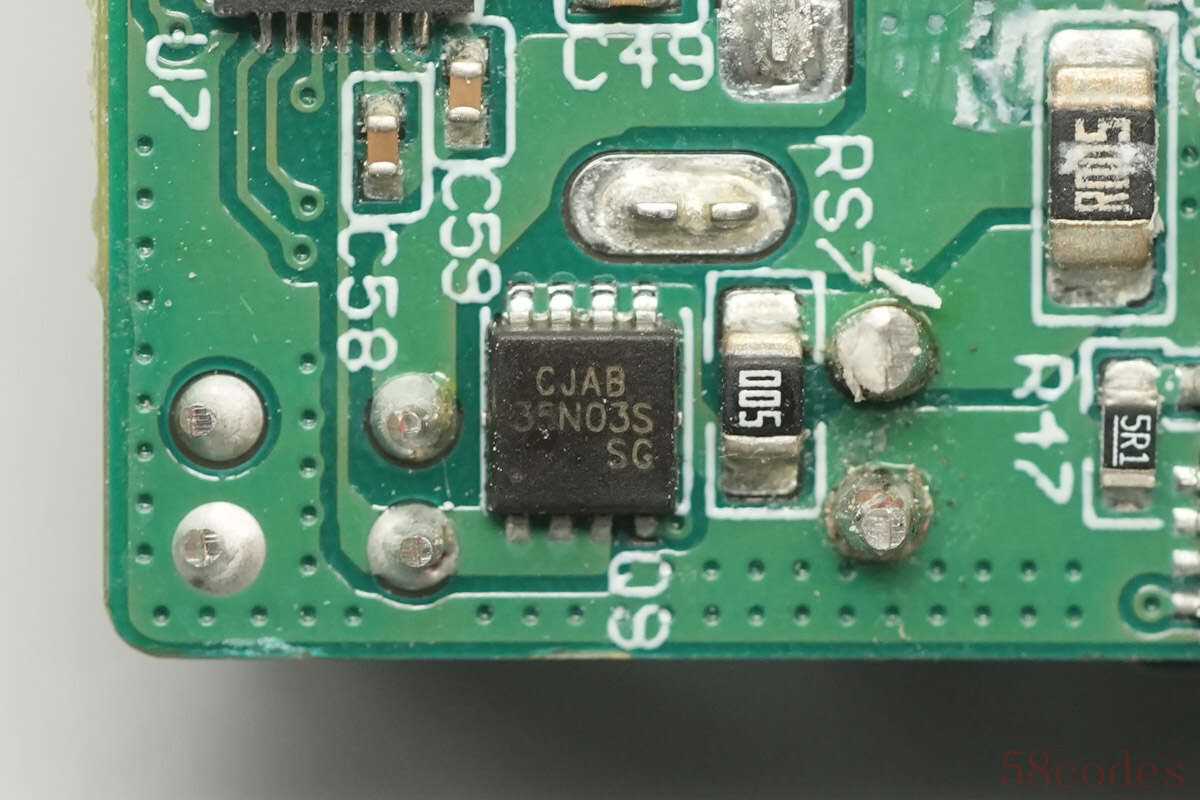

USB-C1口的VBUS开关管来自JSCJ长晶科技，型号CJAB35N03S，NMOS，耐压30V，导阻5.2mΩ，采用PDFNWB3.3*3.3-8L封装。

USB-C2口的VBUS开关管也是采用长晶科技CJAB35N03S。

USB-A口的VBUS开关管也是采用长晶科技CJAB35N03S。

全部拆解一览，来张全家福。

充电头网拆解总结

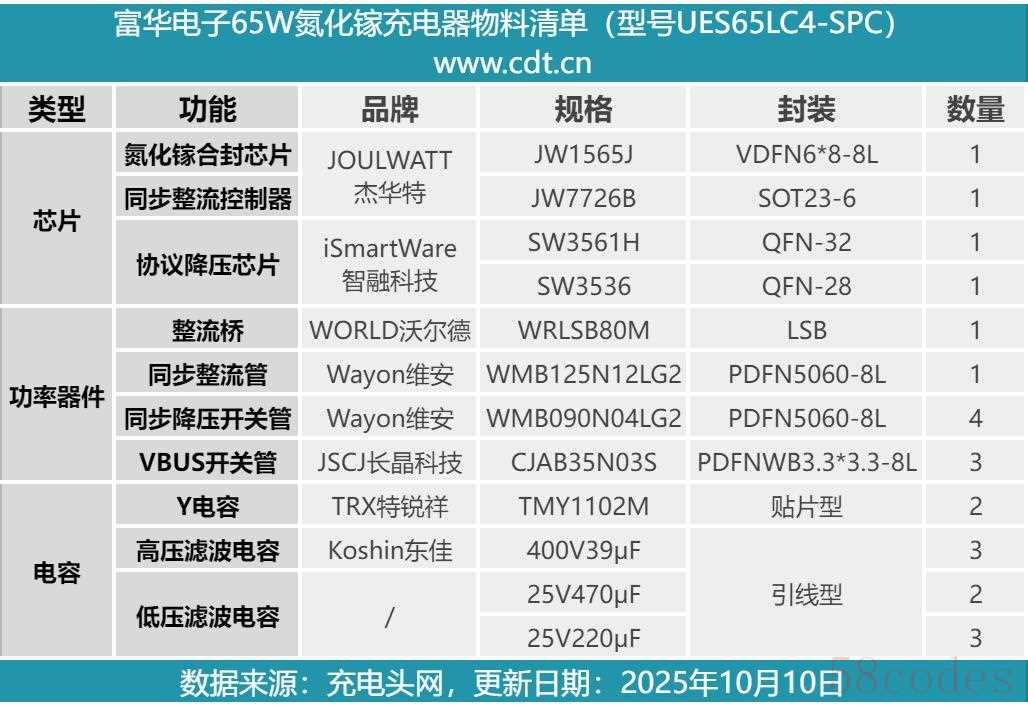

最后附上富华电子65W氮化镓充电器的核心器件清单，方便大家查阅。

富华电子65W氮化镓充电器为主流柱状造型设计，拥有淡雅紫色配色，喷砂处理壳体触摸手感好。除搭配折叠插脚外，产品还能加装欧规、英规、澳规插脚，此外产品处支持QC、PD、PPS、SCP等主流快充协议外，还支持新一代UFCS融合快充，整体实用性更好，满足笔电、手机等设备快充需求。

充电头网拆解了解到，产品采用了杰华特JW1565J+JW7726B合封氮化镓电源方案，外围电路十分精简，简化了电路设计难度，同时系统效率、成本以及可靠性也更优。输出使用智融科技SW3561H、SW3536两颗SOC快充芯片实现两路降压三口输出控制。变压器、电容等打胶加固，壳体上还贴有散热贴，做工可靠。
