有手就行！微星B850MPOWER超频攻略,小白轻松驾驭8000MHz内存超频

前言：

熟悉微星产品线的朋友都知道，“MPOWER”这个名号，就代表着为极限性能和超频而生。在以前，MPOWER系列通常出现在顶级的芯片组上。然而这次微星却将它赋予在B850这块主流芯片组上，这无疑是给广大追求性价比的超频玩家带来了一个巨大的惊喜。它让我们有机会以更低的门槛，体验到专业级的超频乐趣。

可以看到微星在这块B850MPOWER上给的配置堪称豪华：扎实的供电、高达10200+ MT/s的DDR5内存超频支持，以及各种为超频服务的硬件功能，它已经为我们铺平了获得更高频率限制的道路。

但是一块强大的主板就像一把屠龙宝刀，如果交到不会武功的人手里，也只能用来切菜。现实情况是，很多朋友虽然购买了支持超频的CPU和主板，却因为“超频”听起来过于高深、担心操作失误损坏硬件，而一直让自己的处理器和内存运行在默频状态。花了一样的钱，却没能享受到全部的性能，这无疑是最大的“不值得买”。

这篇文章的目的，正是为了打破这层技术壁垒。本篇教程将手把手地带领大家，进入微星B850MPOWER的BIOS，一步步解开内存的性能枷锁。我们会从最基础的概念讲起，让你不仅知道“怎么做”，更明白“为什么这么做”。

主板介绍：

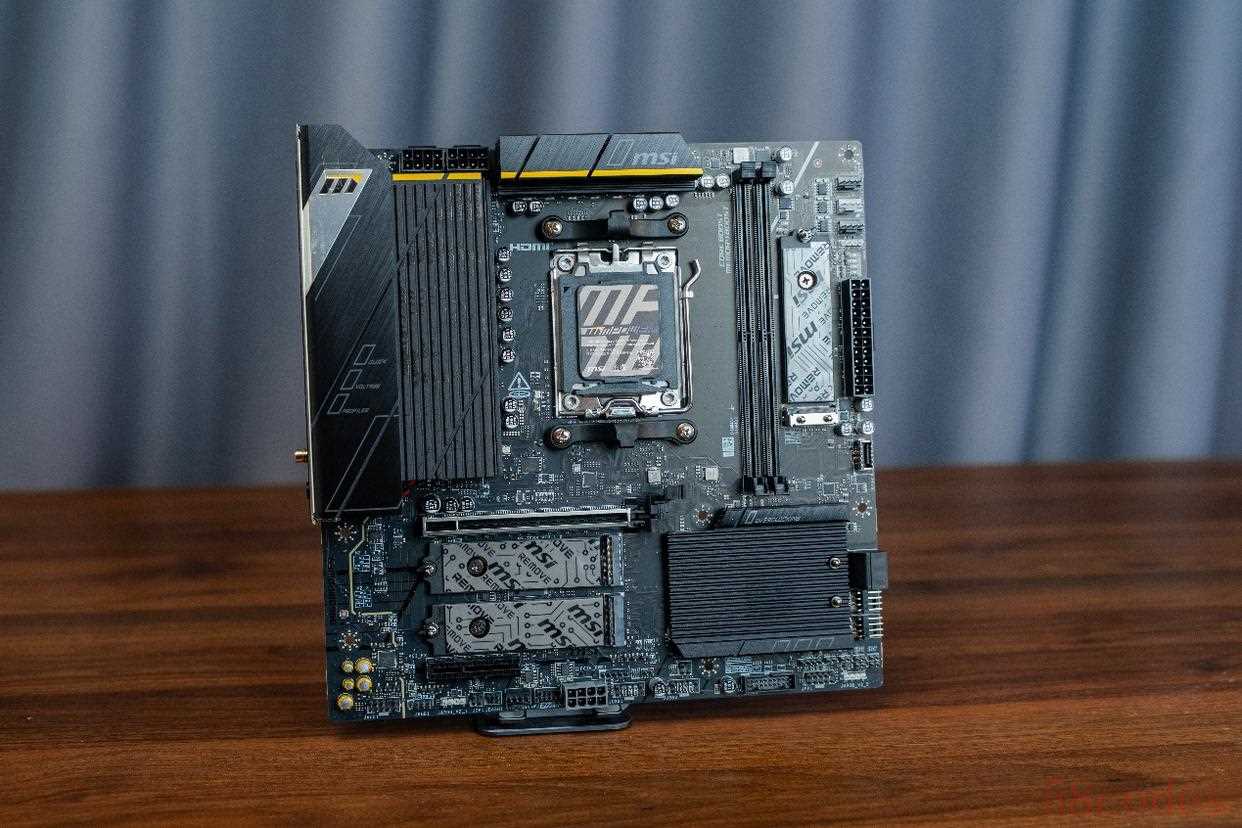

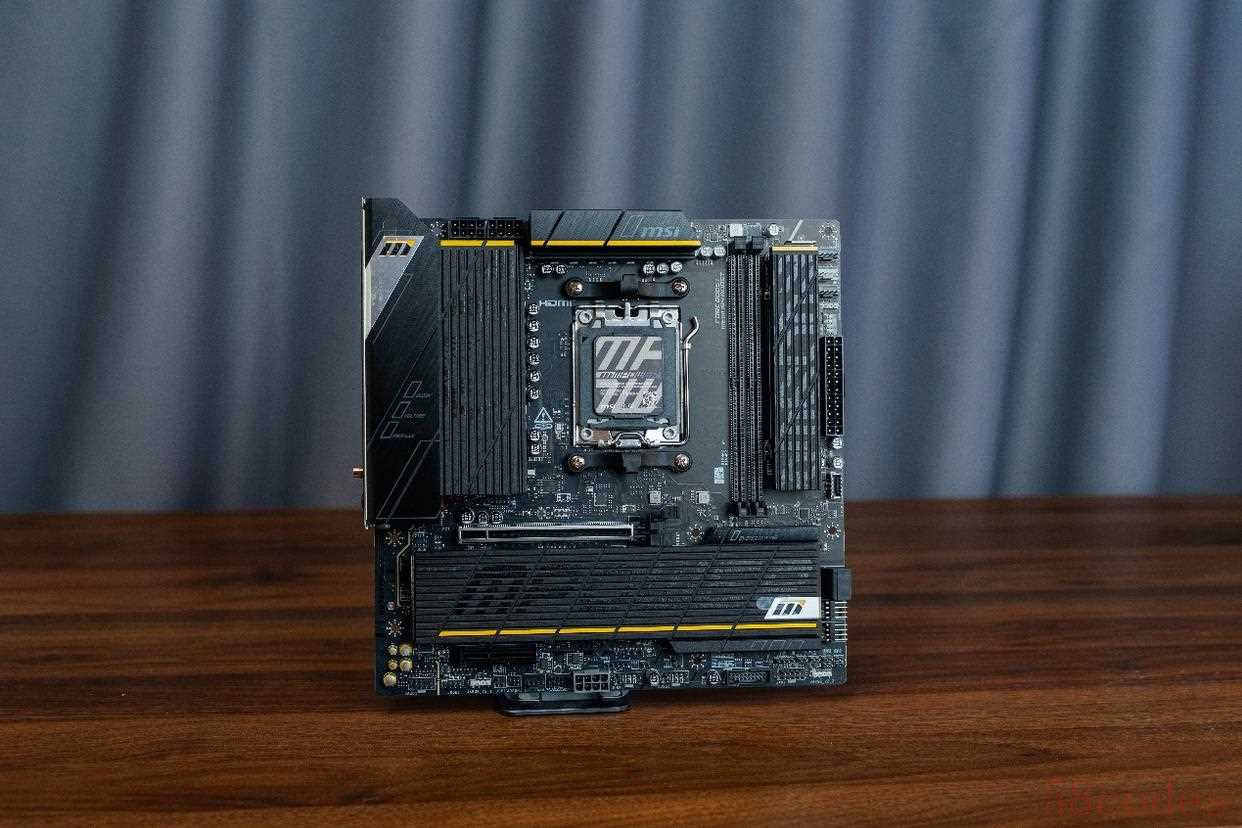

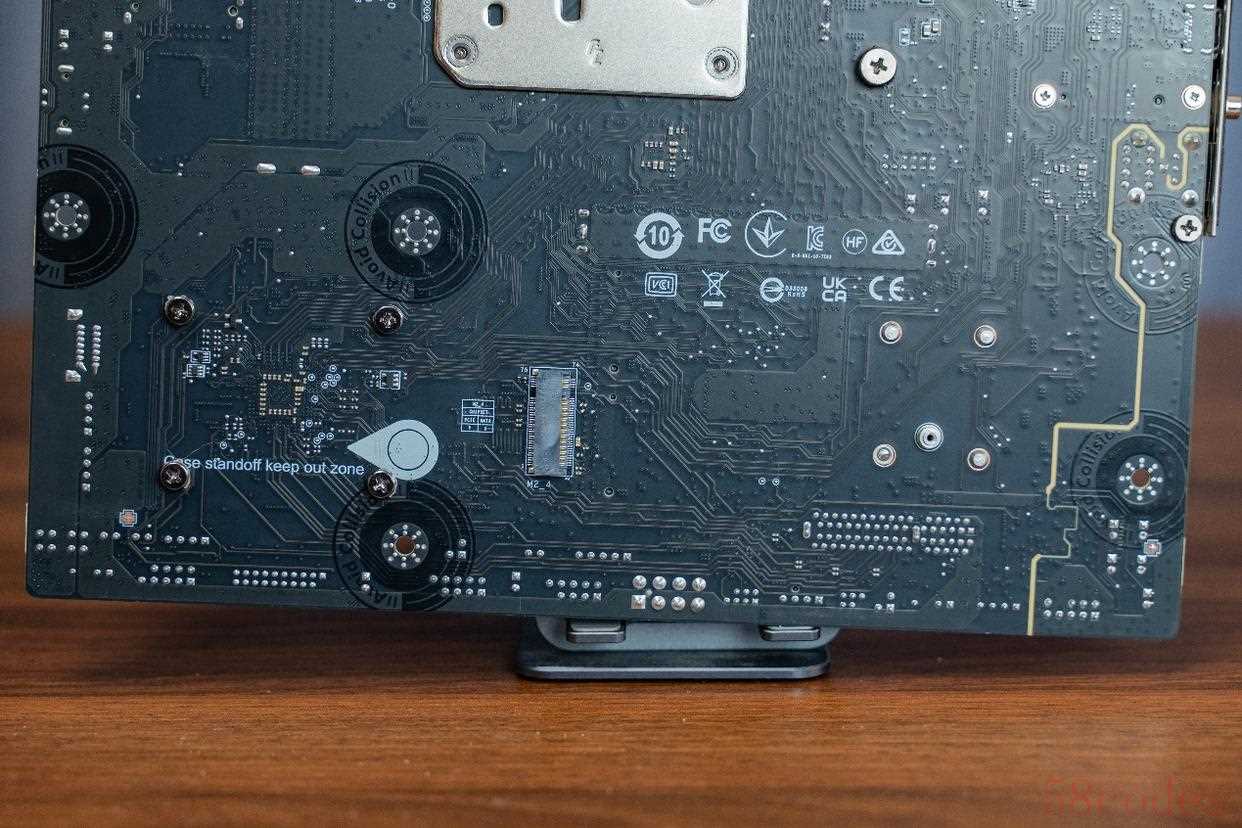

先来了解一下这代的B850MPOWER主板的规格和配置把，可以看到这代的B850MPOWER为MATX版型，这样可以兼容更多的中塔机箱。主板配色方面为纯黑配色，在散热铠甲上面印有微星龙和MPOWER的花纹，并搭配MPOWER独有的黄色线条进行点缀，使得主板的辨识度非常的高。

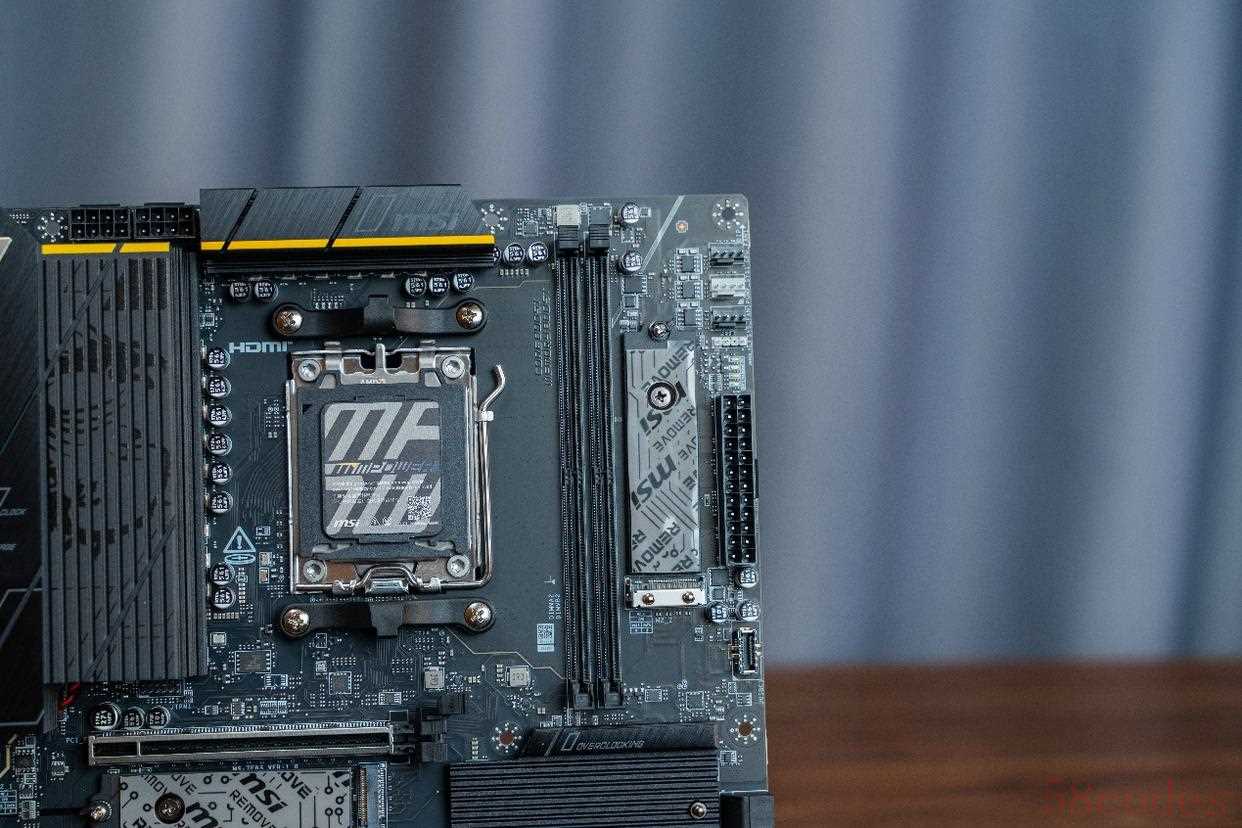

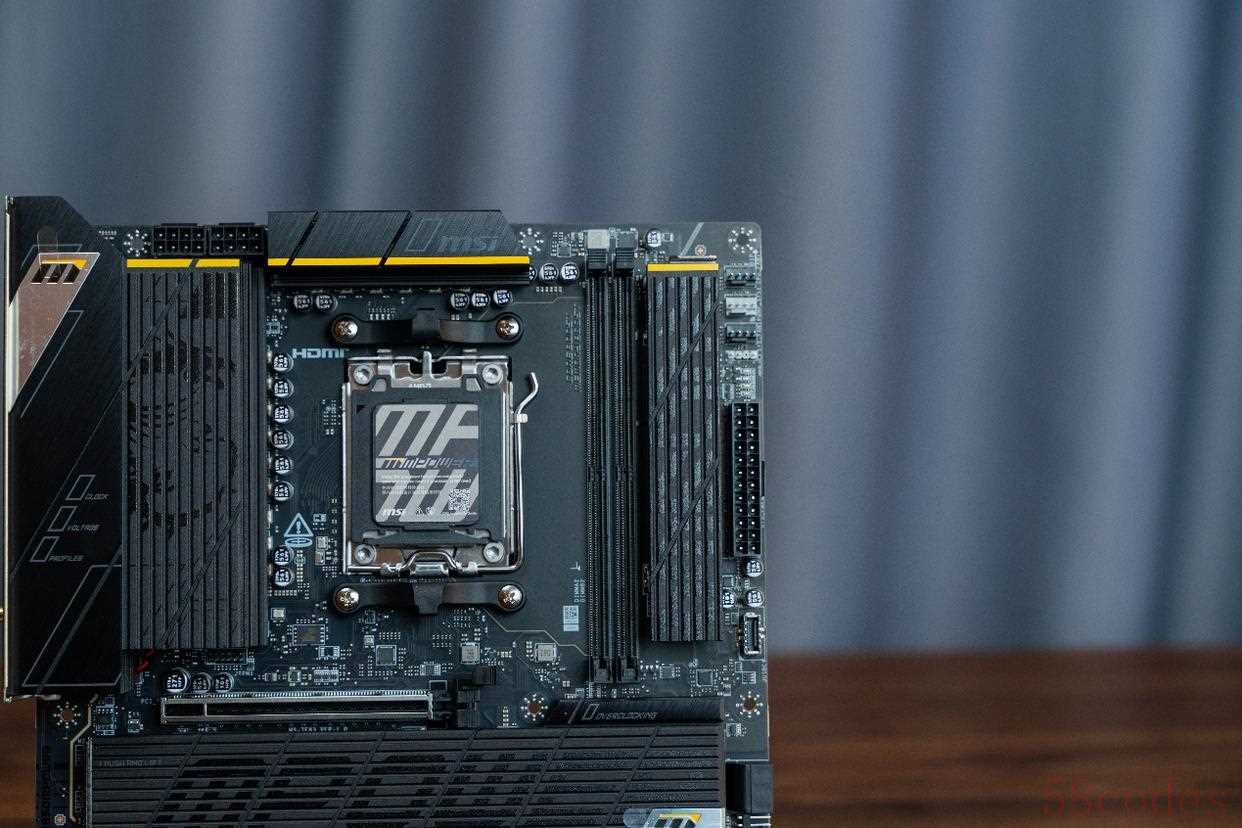

然而你看到主板内存区域的时候，会发现主板只配备了两根DDR5内存插槽。一些不了解超频原理的朋友可能会产生疑问：为什么旗舰级的超频主板反而只有两根内存插槽？四根内存插槽不是能插更多内存吗？

这里涉及到一个核心技术概念：信号完整性。内存超频最怕的就是信号在PCB走线中的衰减、反射和干扰。主板上的两根插槽设计，允许微星采用最短内存线路设计，这意味着主板到内存模组之间的PCB走线长度被压缩到了极致。更短的距离，带来了更纯净、更稳定的信号传输环境。

如果你想要点亮DDR5 8000MHz、9000MHz甚至官方宣称的10200+ MT/s的极限频率，那么只有这种双插槽的设计，才能确保信号质量，极大提高超频的成功率和稳定性。这是MPOWER系列为了极限性能做出的硬件取舍。

在CPU插槽附近，你还能看到一颗独立的时钟发生器，也就是微星的 OC Engine，它把主板的基准时钟 BCLK 单独拎出来管理，让我们在不明显影响 PCIe、SATA 等总线稳定性的前提下，可以更细腻地从 100MHz 微调到 103、105MHz。配合内存倍率使用时，当内存条本身频率已经接近极限，就可以通过轻微抬升 BCLK 的方式再“挤”出一点频率空间，既提升带宽又兼顾稳定性。

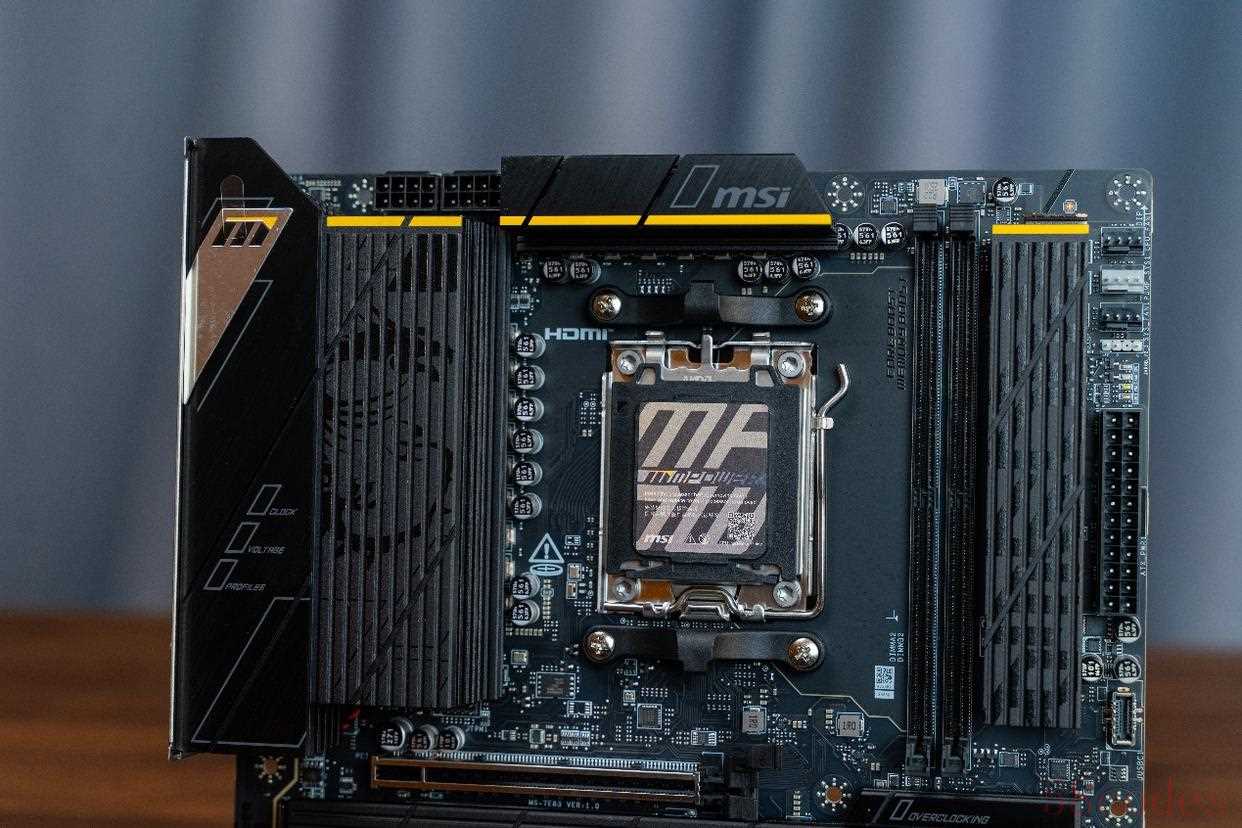

接着再来看看主板供电的配置，主板采用了豪华的12+2+1路供电设计，每路核心都配有60A电感，这通常是中高端主板才有的规格。再配合双8-Pin CPU供电接口和厚重的全金属散热铠甲，能够为CPU提供稳定且低温的电力供应。让用户能够更稳定的进行超频。

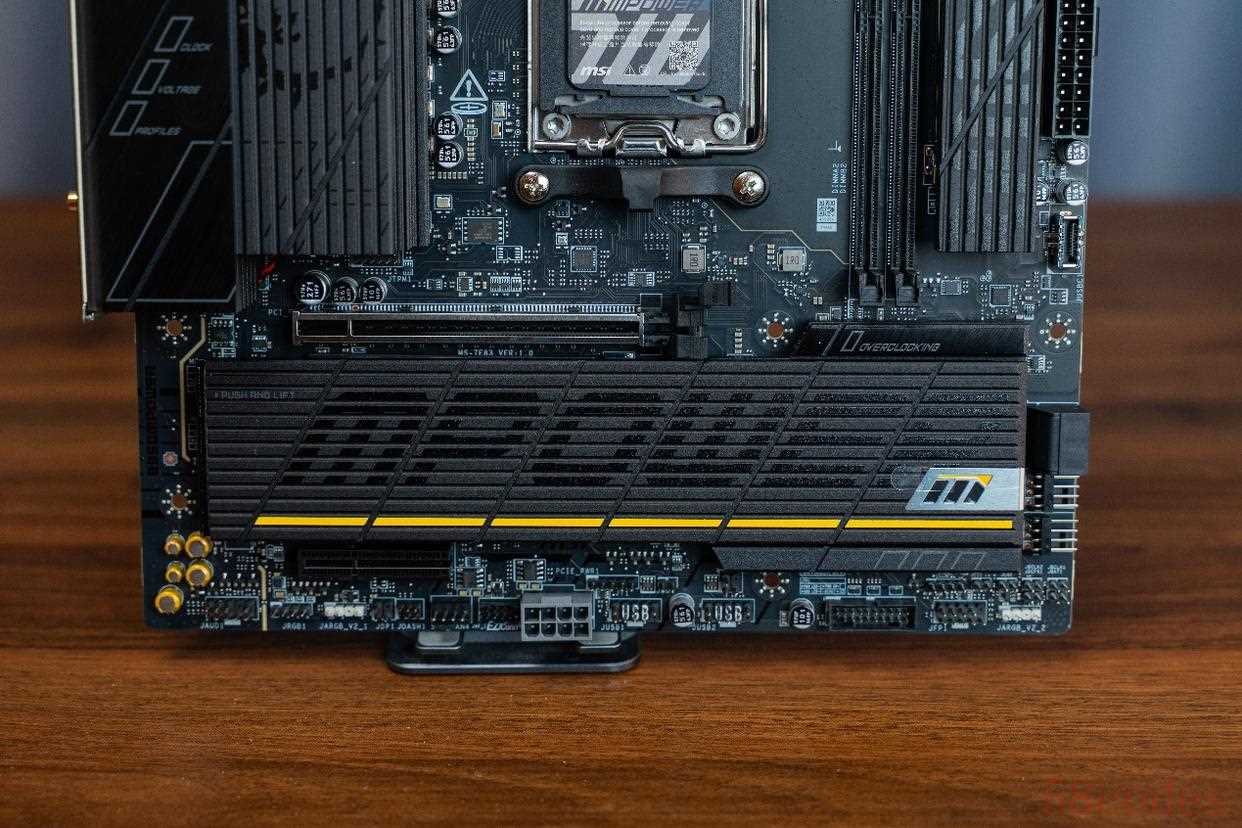

接下来我们看看它的扩展能力，这直接关系到未来的升级空间和整机性能。在PCIe和M.2接口上，B850MPOWER同样拿出了不像B系列主板的“旗舰级”诚意。主板上最靠近CPU的那条 PCIe x16插槽，是满血的PCIe 5.0规格，并且配备了金属加固装甲。除此之外主板还提供了一条由芯片组提供的PCIe 4.0 x4插槽，方便你扩展采集卡、独立声卡等设备。

存储方面更是这块主板的一大亮点。它足足提供了四个M.2接口，在MATX板型上堪称豪华。最关键的是，其中两个M.2接口是直连CPU的PCIe 5.0 x4高速接口！这在B系列主板中比较少见。为了降低延迟，这两个M.2接口分别位于CPU下方和内存插槽旁边。其余两个则分别是PCIe 4.0 x4和PCIe 4.0 x2，也非常适合用来安装主流的PCIe 4.0固态硬盘作为游戏盘或仓库盘。为追求极致速度和未来升级空间的玩家提供了绝佳的选择。

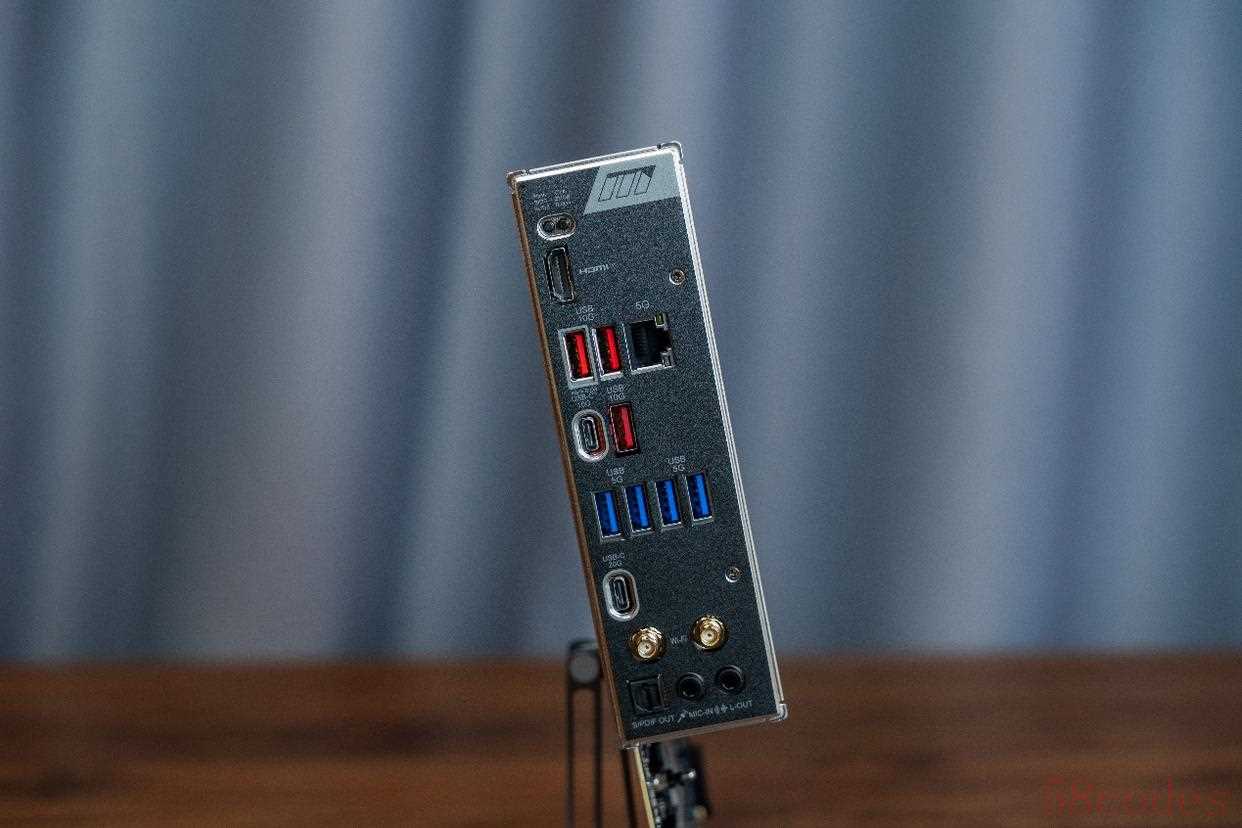

最后来看看主板背部的I/O接口。最显眼的就是Clear CMOS和Flash BIOS这两个实体按钮，它们是超频玩家的“救星”，前者能让你在超频失败黑屏时一键恢复默认设置，后者则支持在无CPU状态下更新BIOS，为“折腾”提供了最大的便利。在数据传输方面，这块主板也毫不吝啬，它配备了远超主流2.5G的5G有线网口和最新的Wi-Fi7无线网卡，确保了网络连接的极速体验。USB接口更是阵容豪华，不仅有四个10Gbps高速接口和四个5Gbps速率的USB-A接口，还提供了一个速度高达20Gbps的Type-C接口，无论是连接高速外设还是移动硬盘都游刃有余。总而言之，B850MPOWER的I/O配置，既有为硬核玩家准备的便捷功能，也提供了满足日常使用和未来升级的高速接口。

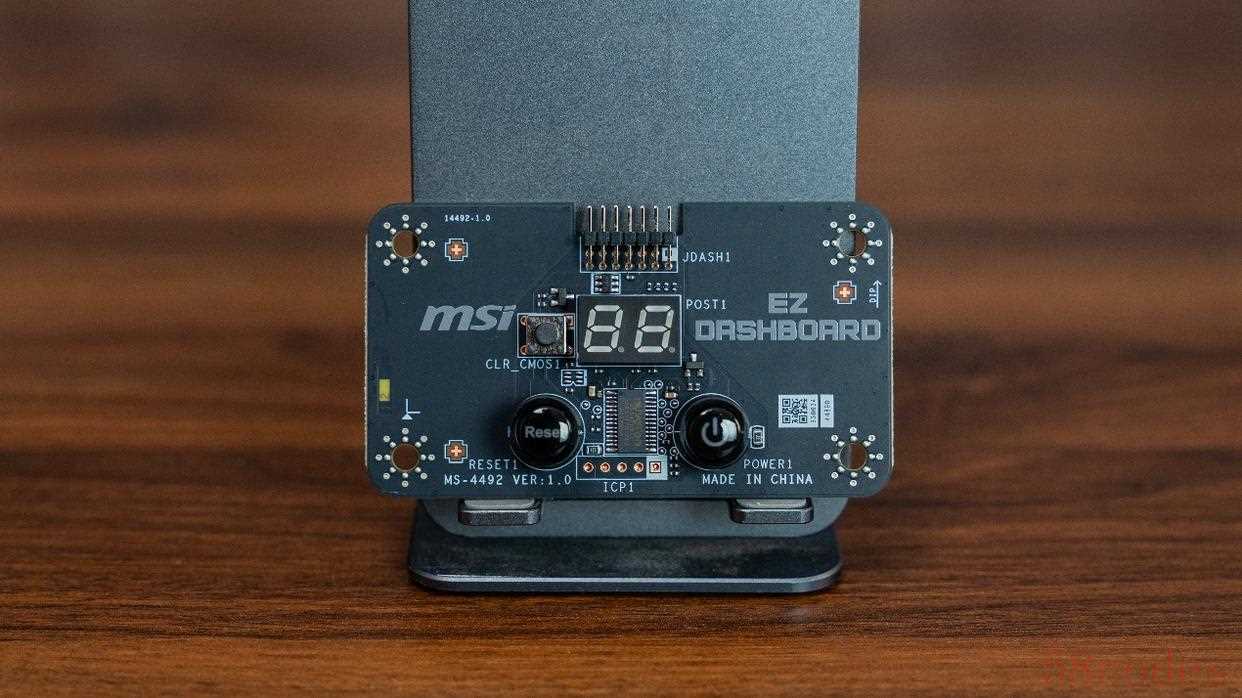

另外用户还可以在主板盒子里面找到一个控制面板，是专为裸平台超频玩家和极限“折腾”爱好者设计的。它将超频时最常用的几个功能全部整合到了一起，通过一根线连接到主板上，你就可以将它放在最顺手的位置。

这个面板上集成了电源键、重置键和清除CMOS键，这意味着你再也无需在主板上费劲地寻找小小的跳线和按钮，所有核心操作都触手可及。

更关键的是，它还板载了一个数显除错LED。这个功能对于超频玩家来说至关重要。一旦超频失败卡在某个环节，你可以根据显示的代码迅速判断问题所在——是内存、CPU还是显卡，一目了然，极大地节省了排查故障的时间。

内存超频：

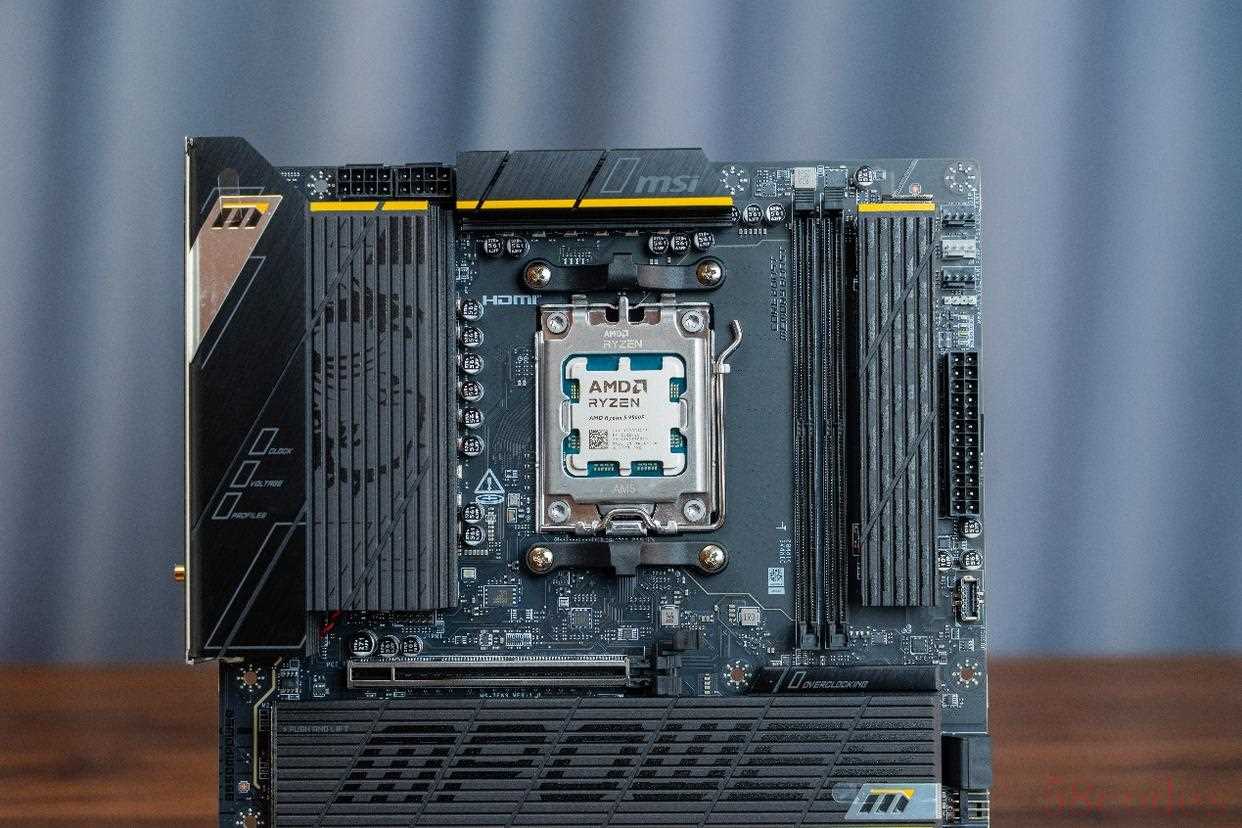

可以看到微星在用料、供电、内存走线乃至内置时钟发生器上，已经把该给超频玩家的“底子”都堆满了。接下来就轮到我们自己上手调教了。这里选择了AMD 锐龙5 9500F处理器和

• 进入BIOS

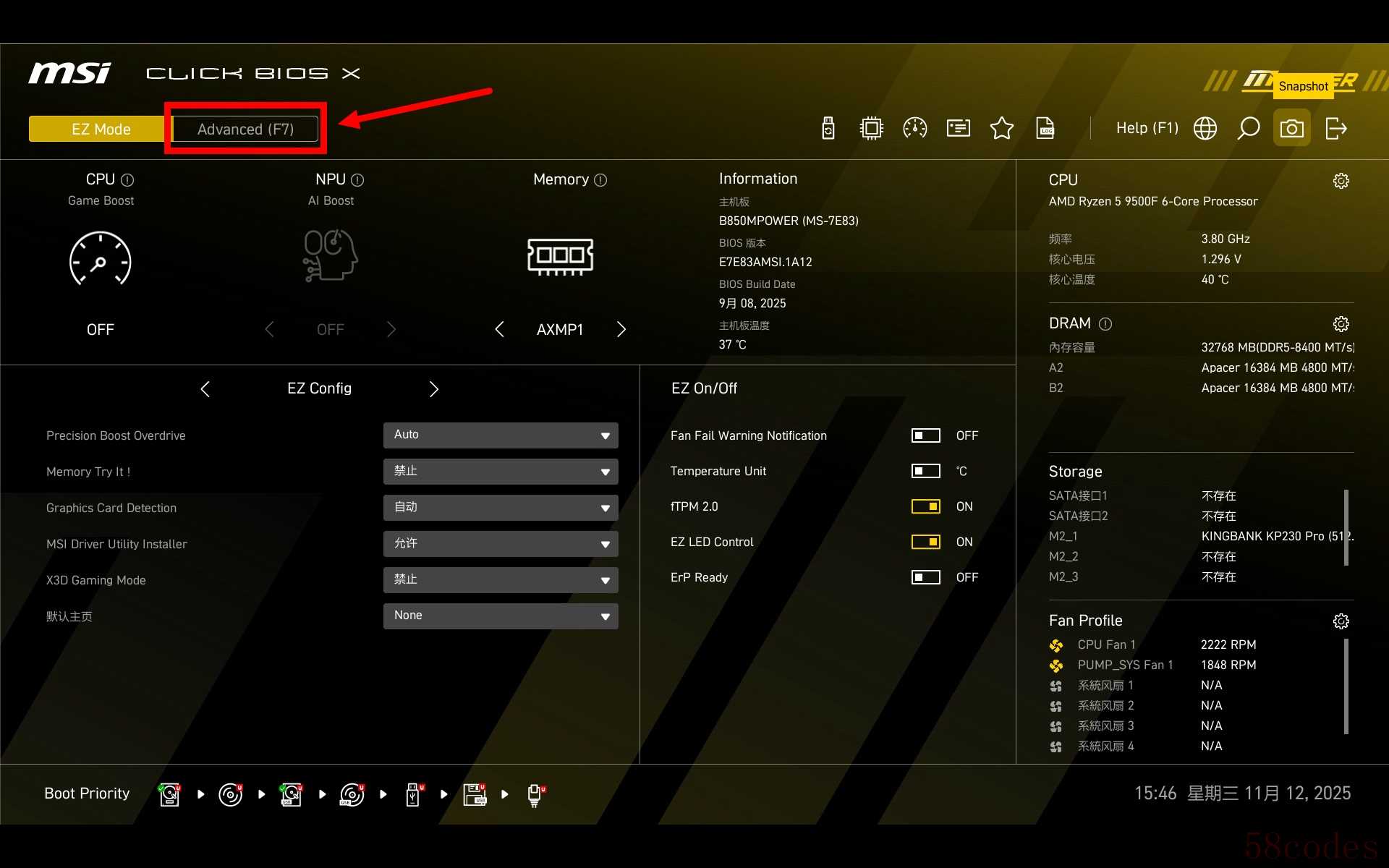

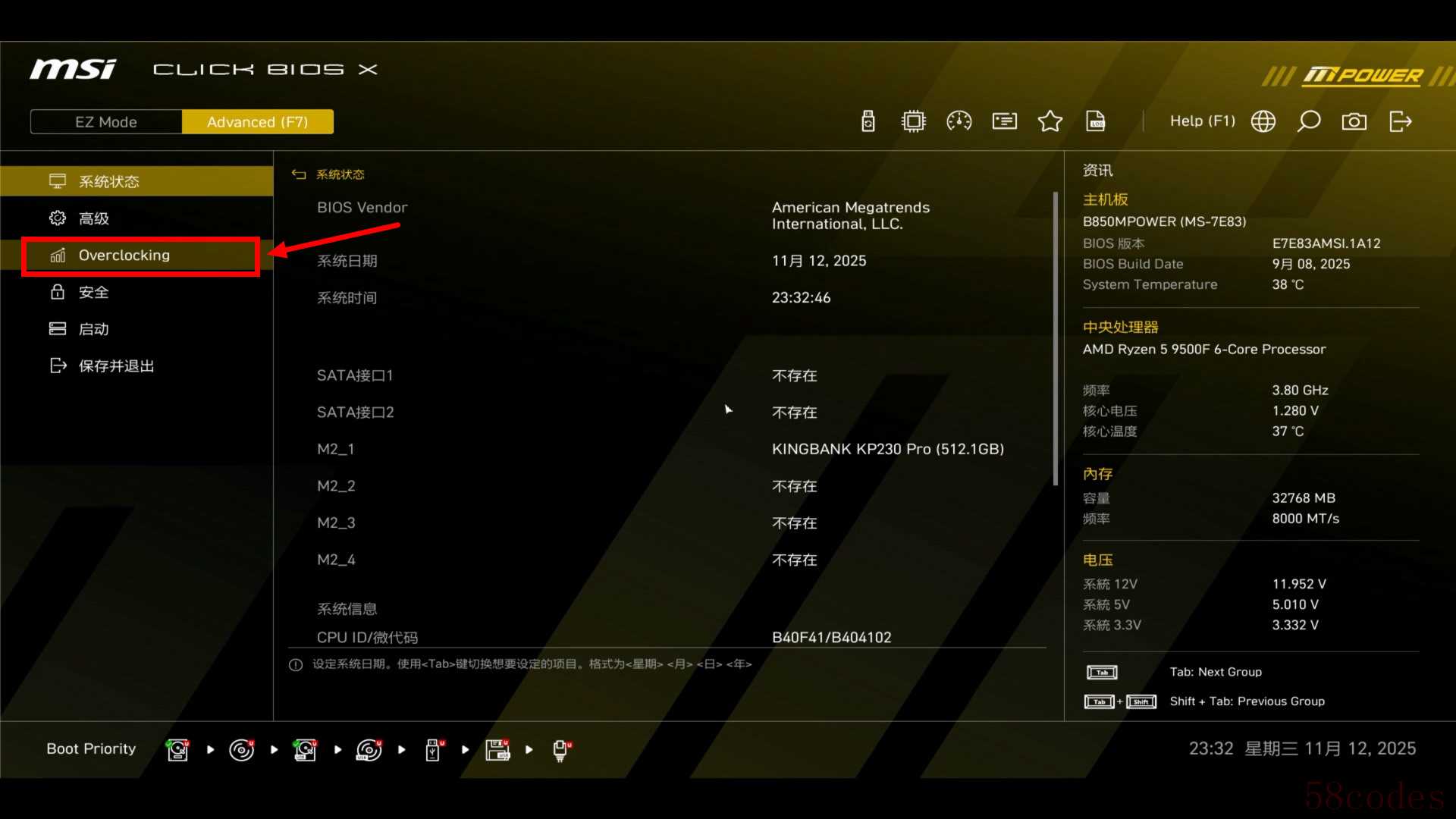

开机狂按 DEL 进入 BIOS界面，接着再按 F7 切到 Advanced Mode界面，然后选择进 Overclocking菜单，进入主板的超频选项。

• 开启内存超频

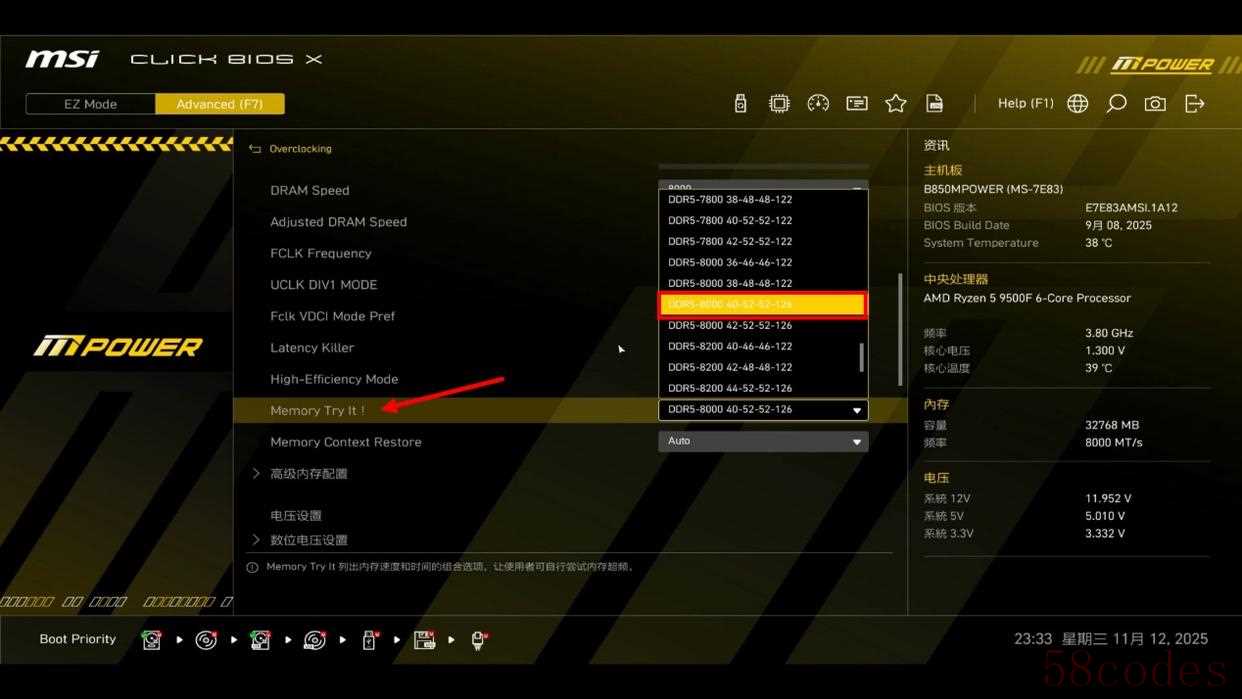

接着往下拉页面，找到Memory Try It!这个选项，默认是禁止的状态。点开它，你会看到一个长长的列表，里面全是微星工程师帮你预设好的内存超频记录。这里我以8000MHz内存频率来进行演示，接着往下拉选择DDR5-8000 40-52-52-126这个时序，如果你的内存和CPU体质比较好，可以选择时序比较紧一点的档位，内存性能会更高一点。选完Memory Try It!后，它会自动帮你填好一大堆参数，这样能方便很多。

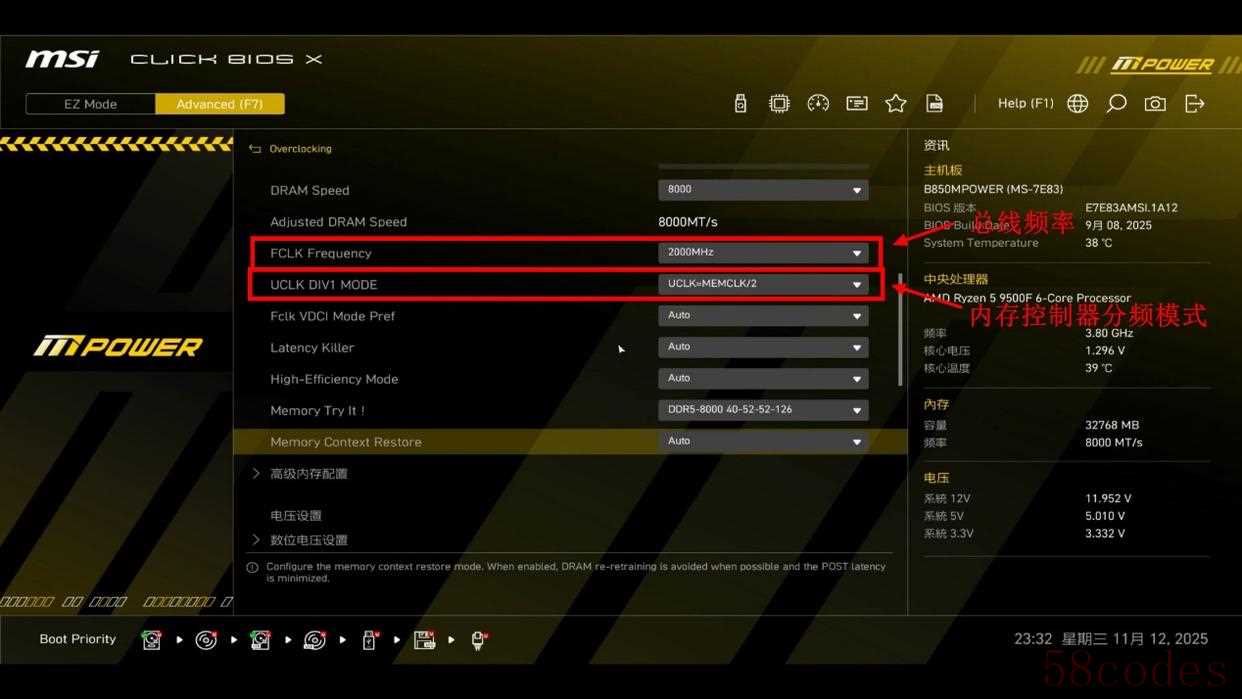

选完预设后，还需要手动调整以下几个关键选项。首先是FCLK Frequency (总线频率)选项，FCLK是连接CPU和IO模块（包含内存控制器）的总线频率。这个频率越高，CPU核心与内存控制器通信的延迟就越低，从而直接降低内存的实际延迟并提升性能。它的稳定性主要取决于CPU的体质。一般的设置范围是2000MHz - 2200MHz，频率越高性能越强，根据你的CPU体质来进行设置，不懂的话可以直接设置在2133MHz的频率。

第二个需要改的是UCLK DIV1 MODE(内存控制器分频模式)选项，这个选项用来设定内存控制器频率（UCLK）与内存颗粒频率（MCLK）之间的比例关系。通常表现为以下两种模式：

UCLK = MCLK (1:1 同步模式): 内存控制器和内存颗粒以1:1的频率同步运行。这是理论上延迟最低、效率最高的模式。然而由于DDR5频率很高，内存控制器要保持同步运行对其自身体质是巨大的考验。

UCLK = MEMCLK/2 (1:2 分频模式): 内存控制器以内存颗粒频率的一半来运行。虽然这会带来微小的延迟损失，但它极大地降低了对内存控制器的压力，从而让内存频率（MCLK）可以冲击到非常高（如7600MHz, 8000MHz甚至更高）的水平。但是绝大部分的CPU内存控制器都无法在1:1模式下稳定运行在6600MHz内存频率以上，所以6600MHz以上频率的内存，必须将UCLK DIV1 MODE设置为UCLK = MEMCLK/2，来开启1:2 分频模式，让内存能上更高的频率。

• 调节电压

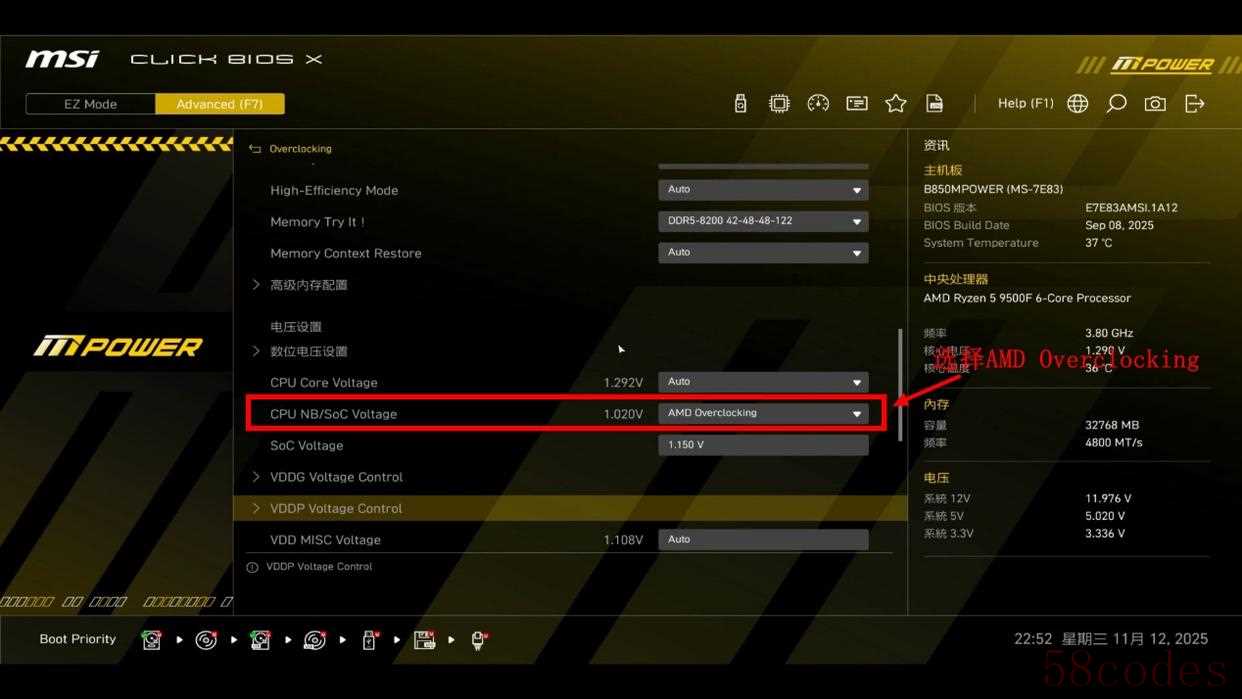

高频率内存运行需要稳定的高电压进行支持。在Overclocking页面继续向下滚动，找到数位电压设置区域。接着先对CPU NB/SoC Voltage电压进行设置，这个专门负责CPU内部的内存控制器（IMC）以及总线（Infinity Fabric, IF）这两个关键部件的供电。将模式从 Auto 更改为AMD Overclocking，这样就可以手动设置电压了。

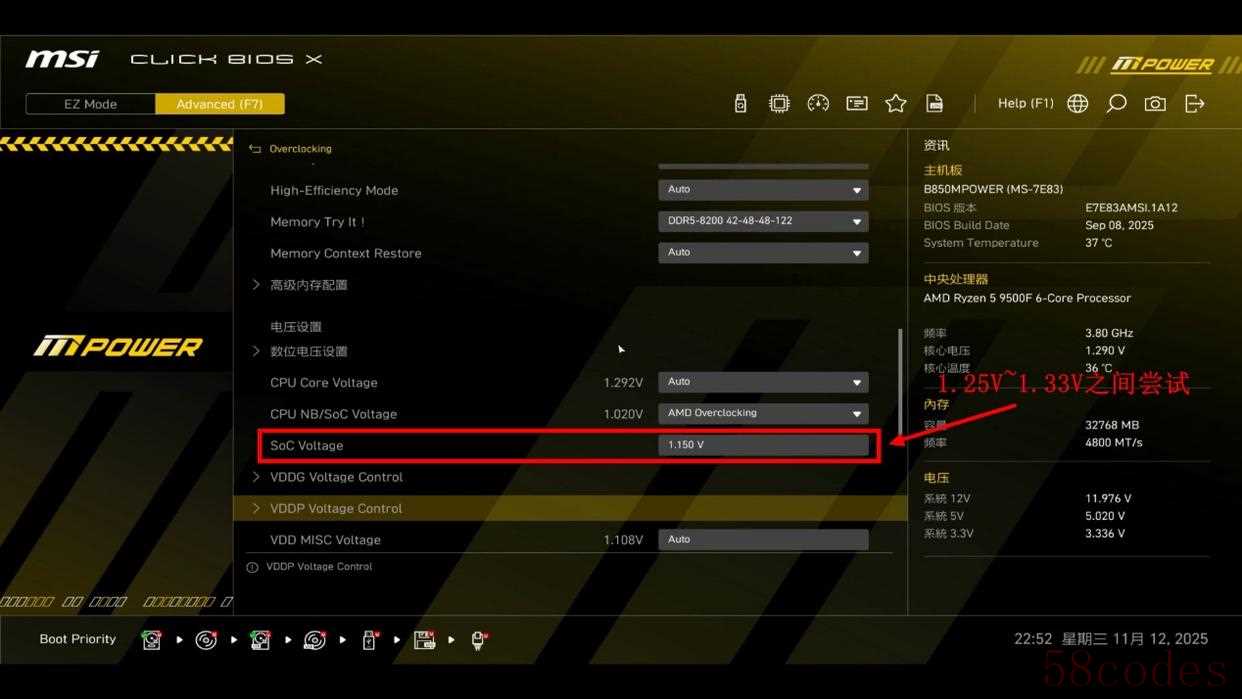

在下方出现的输入框中，填入1.3V，如果追求稳妥的话，也可从1.25V开始慢慢尝试。最高不要超过 1.35V，否则可能会有缩缸风险，非极限玩家请勿尝试！

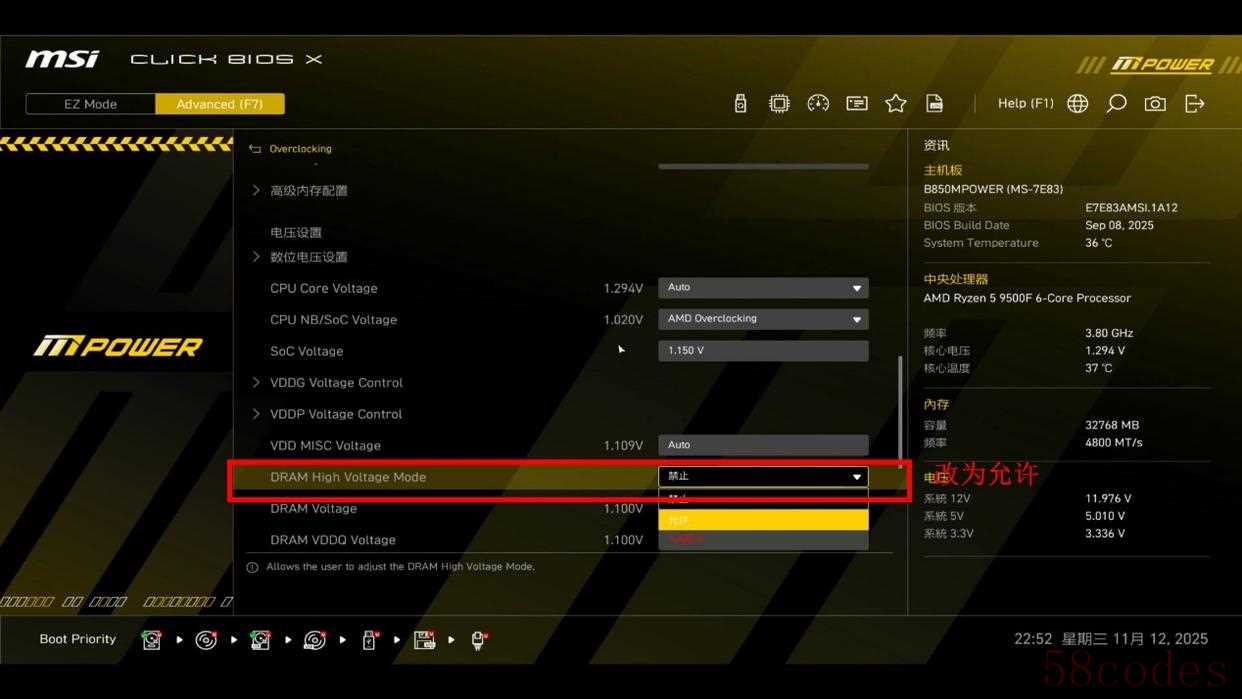

接着继续往下拉页面，开始调节内存电压部分了，找到DRAM High Voltage Mode选项，将禁止改为允许，以解锁1.430V以上的电压限制。

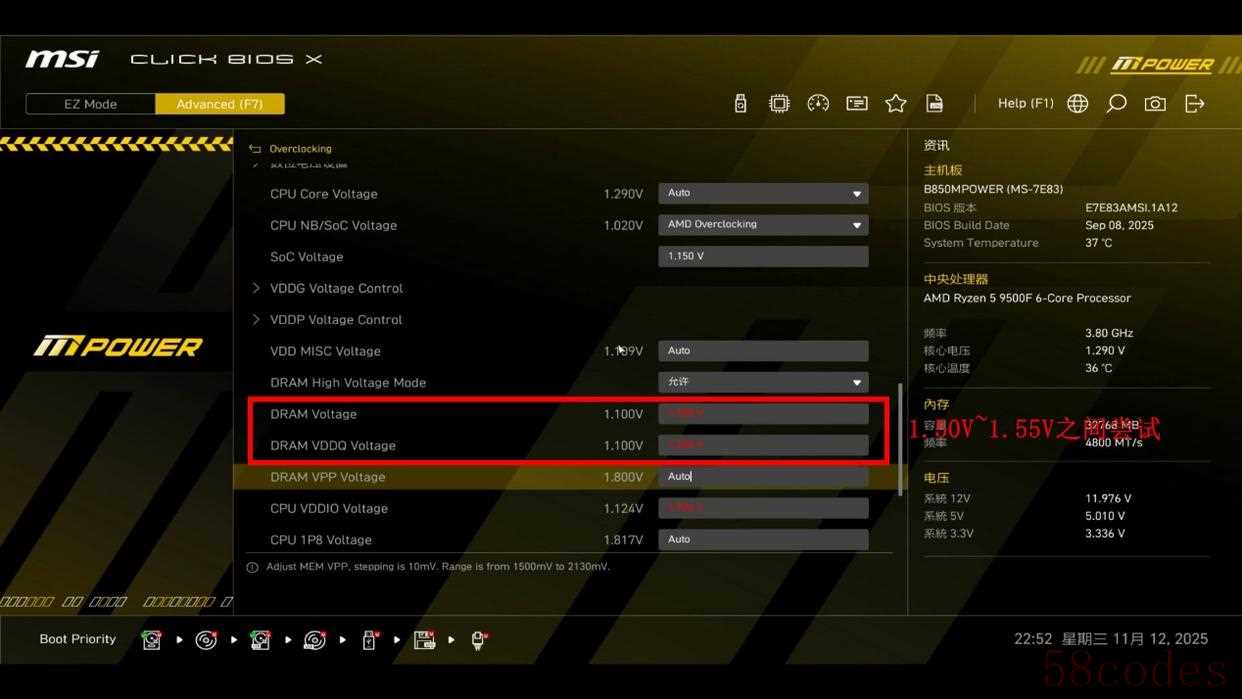

然后需要调节内存电压了，再往下拉就可以看到DRAM Voltage和DRAM VDDQ Voltage两个选项，其中DRAM Voltage主要是给内存颗粒电压进行调节，而DRAM VDDQ Voltage是负责给内存颗粒的I/O部分电压进行调节，两个电压值是要保持相等。这样可以获得最佳的稳定性。内存频率越高，时序压得越紧，内存颗粒就需要越高的电压来保证数据读写的准确性。

海力士颗粒在高频下非常“吃”电压。所以1.50V~1.55V是冲击8000MHz的常用且安全的电压范围。可以在这个区间里面进行反复尝试，最终找到适合内存和CPU体质的稳定电压。设置完之后就可以按下F10进行保存重启了。

稳定性测试

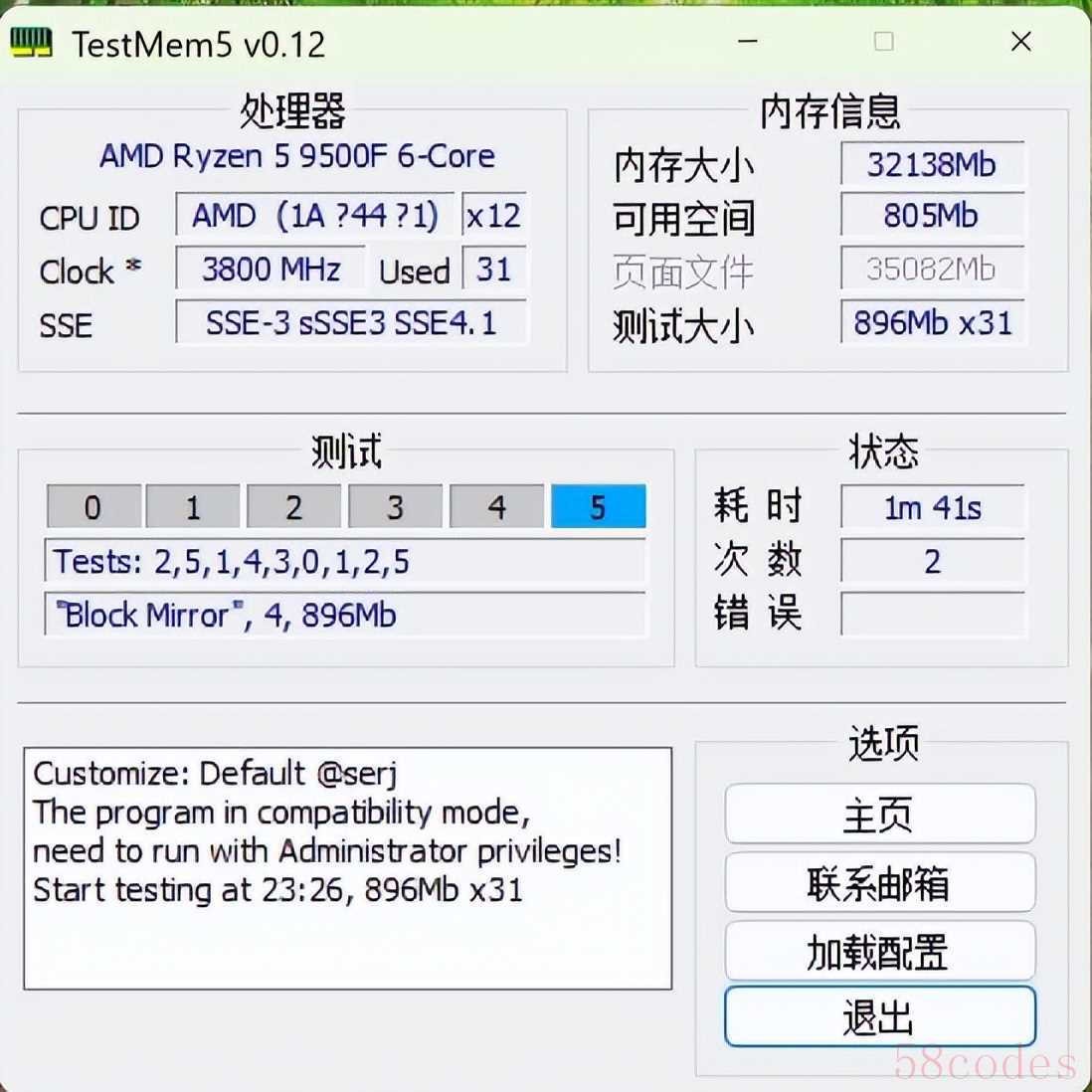

如果能够成功开机并进入Windows桌面，只代表你超频成功了80%，接下来的稳定性测试才是重头戏，也是检验我们超频是否成功的唯一标准。需要我们使用内存稳定性测试工具进行测试，比如使用TestMem5软件进行测试。建议从网上下载带有anta777极限配置文件的整合包，这个配置的测试压力非常大，能有效筛查出潜在的不稳定因素。

解压后右键点击TM5.exe，选择“以管理员身份运行”。程序启动后，点击“加载配置”按钮，选择anta777的配置文件。然后程序会自动开始运行测试。让程序完整跑完 3 圈（Cycles），耗时大约10-20分钟。如果右侧“状态”栏中的“错误”始终为0，那么恭喜你，日常使用和绝大部分游戏场景基本就稳了。若想追求24/7全天候的绝对稳定，建议挂着跑10圈以上，甚至通宵测试。如果在测试过程中，只要出现任何一个“错误”(Error)，就说明当前设置不稳定。此时应立即停止测试，重启进入BIOS进行微调（通常是增加一点电压或放宽一点时序），直到TestMem5工具完全无报错为止，这样你的超频才算是完成了。

总结

回顾整个过程，大家可以看到，想把内存超到8000MHz这个以往看起来遥不可及的频率，其实并没有想象中那么难。这背后最大的功臣，无疑就是微星这张B850MPOWER主板和它强大又贴心的BIOS设计。特别是Memory Try It!这个功能，大幅度简化了参数设置环节。更重要的是，通过这篇教程，我们不仅学会了如何“抄作业”，还搞懂了FCLK、UCLK分频、SoC电压、VDD/VDDQ电压这些关键参数背后的意义。这样，以后大家在折腾其他AMD平台时，心里也能更有底气，知道该从哪里下手。如果有调节的话，还可以在内存上加入内存散热器，这样可以提高超频后的内存稳定性，减少报错的概率。

总的来说，微星B850MPOWER作为一款主流级M-ATX主板，却提供了越级的超频潜力和傻瓜化的操作体验，真正做到了让高性能不再是硬核玩家的专属。对于想用有限预算体验高频DDR5魅力的DIY玩家来说，它无疑是一张值得你放进购物车里的“超频小钢炮”。
