用户投稿我们来一起“揭秘”一下三星Galaxy S7 Edge（包括S7）那传说中的“水冷”散热系统。需要强调的是，这并非传统意义上直接用水来冷却，而是一种更先进的"石墨烯散热膜（Graphene Cooling Film）"技术。
以下是三星S7 Edge拆解中，其散热系统的主要特点和揭秘过程：
1. "拆解前的外观观察"：
在未拆解前，很难从外部直接看出S7/S7 Edge采用了特殊的散热技术。它和当时其他旗舰手机一样，采用了金属中框和玻璃后盖，旨在提供优质的握持感和外观。
其内部结构和散热方式与同代其他高性能手机类似，都有排热孔（通常在顶部和底部），但这只是散热设计的辅助手段，并非核心。
2. "核心揭秘：石墨烯散热膜"：
"关键发现"：在拆解到主板层时，你会注意到在电池上方的主板上，贴附有一片特殊的、看起来像塑料薄膜的部件。这就是石墨烯散热膜。
"技术原理"：这片薄膜并非普通的塑料或硅胶散热垫。它利用了石墨烯材料优异的导热性能。石墨烯是由单层碳原子构成的二维材料，具有极高的热导率。当手机内部的高热量元件（如CPU、GPU）工作时，热量会传导到这片石墨烯膜上
相关内容：
不多废话， 直接上正文：）
S7 Edge基本配置：
- 5.5吋双曲面AMOLED触摸屏，分辨率2560×1440（534ppi）
- 高通（Qualcomm）骁龙820处理器（4GB RAM）+ Adreno530系列GPU
- 带有双像素自动对焦功能的1200万像素后置摄像头，支持4K视频，以及500万像素自拍摄像头
- 可选32G或64G内置存储，可扩展SD卡（可扩充至200GB）

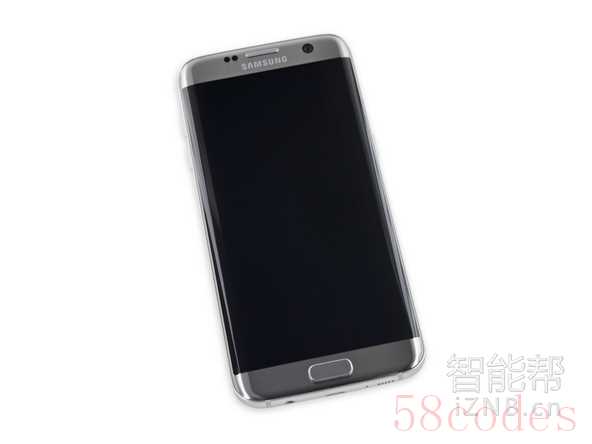

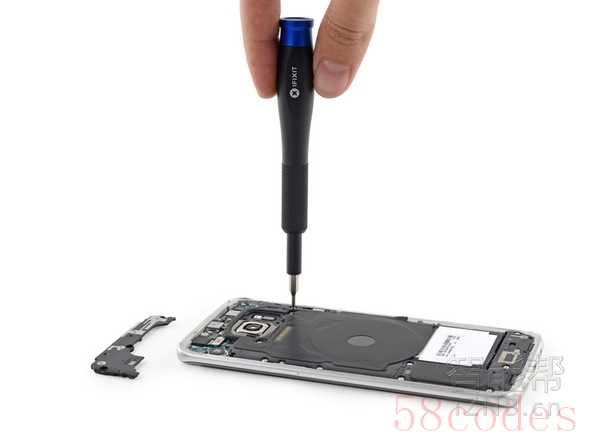

开始拆解：

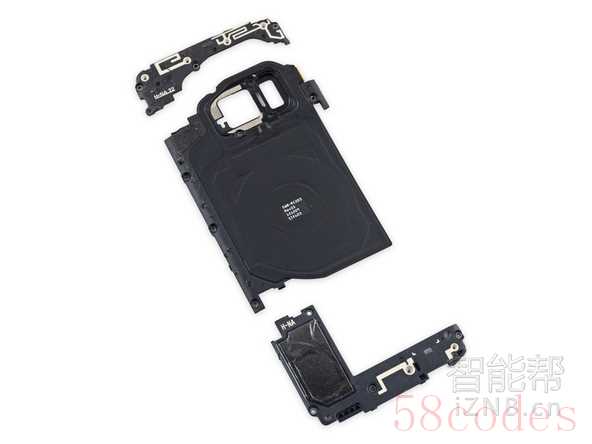

带有无线充电感应线圈的后壳特写：

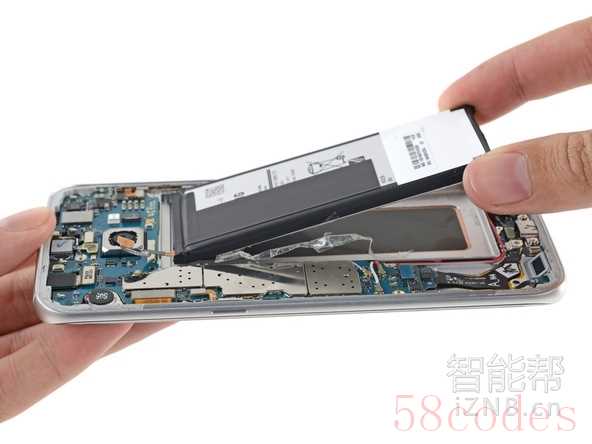

对于这次拆解的好消息是S7 Edge的电池不再被困在主板下面难以拆卸，可以直接较容易的取出。

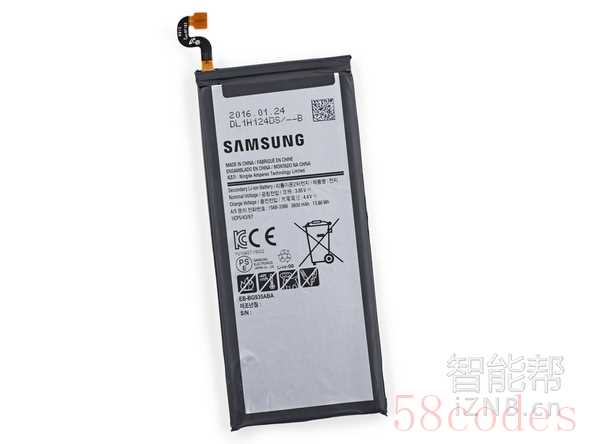

S7 Edge配置的这块电池高达3600mAh。这个容量整整比S7的3000mAh电池多出20%的电量。
三星通过增加些许厚度来换取更长的待机时间和更少的充电次数。确实应该为此点个赞。

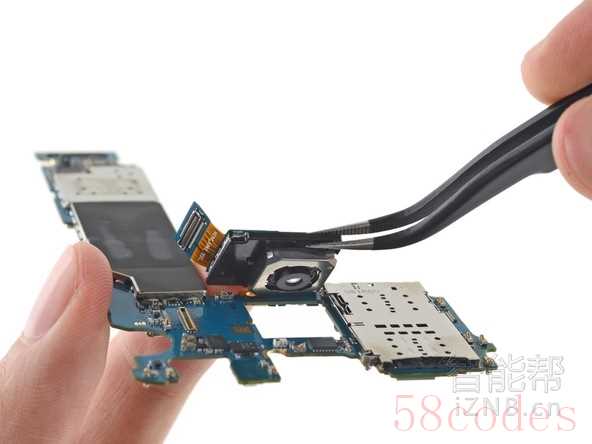

再来几张前后摄像头的特写：
前摄像头：

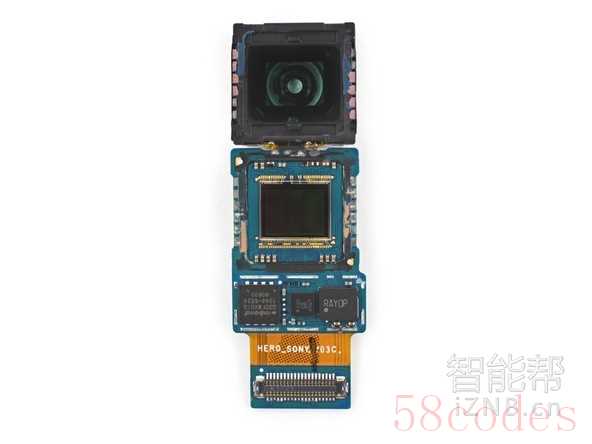

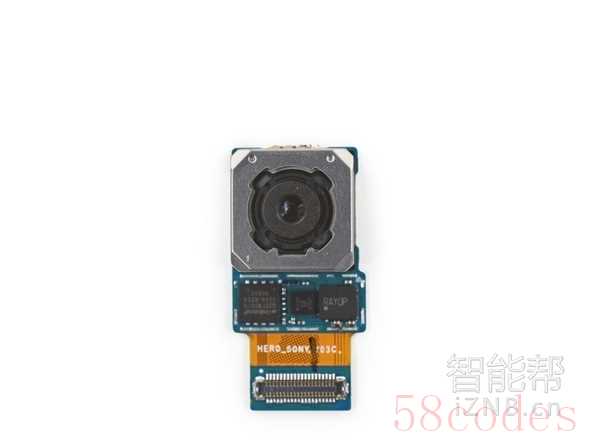

后摄像头：
跟S6的1600万像素的摄像头比较的话，S7 Edge的这块1200万像素/4K摄像头好像是降级了。但是要知道S7 Edge摄像头的传感器对每个像素点都具有双像素自动对焦功能。另外，每个像素做到只有1.4微米大小，这一项提升能有效的降噪并提高整幅图片的质量。所以，虽然像素点变少了，但是在弱光条件下拍出来的照片反而会更加清晰。
接下来再介绍主板上的芯片构成，读者到这里要有个心理准备，将会有很多很长串的数字标识，这些都是各个芯片的编号。首先来看看主板的正面：
- 红： 高通（QualComm）MSM8996系列骁龙820处理器并配有SK Hynix H9KNNNCTUMU-BRNMH的4GB LPDDR4 SDRAM
- 橙：三星 KLUBG4G1CE的MLC Universal系列32GB闪存
- 黄：爱华高（Avago）AFEM-9040多频段多模模块
- 绿：村田（Murata）FAJ15前端模块【译者注：前端模块是用来处理GSM，WCDMA，LTE等不同网络信号制式的模块】
- 蓝：Qorvo公司的QM78064高频段射频融合模块以及QM63001A分集接收模块
- 靛：高通（Qualcomm）WCD9335音频编解码器
- 紫：Maxim公司的MAX77854电源管理集成电路（PMIC）以及MAX98506BEWV系列音频放大器

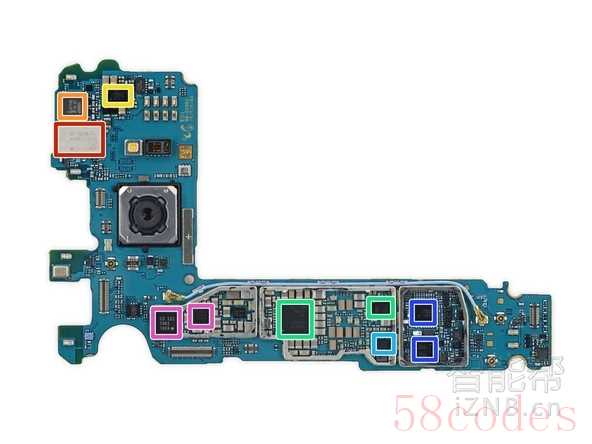

背面情况：
- 红：村田（Murata）KM5D17074型Wi-Fi模块
- 橙：恩智浦（NXP）67T05型 NFC控制器
- 黄：IDT（Integrated Device Technology）公司的P9221型无线电源接收器 (可能是IDT P9220升级版)【译者注：用来进行无线充电的控制芯片】
- 绿：高通（Qualcomm）PM8996型和PM8004型电源管理集成电路（PMIC）
- 蓝：高通（Qualcomm）QFE3100型包络跟踪器
- 靛：高通（Qualcomm）WTR4905型和WTR3925型射频收发器
- 紫：三星C3图像处理器和三星S2MPB02型电源管理集成电路（PMIC）

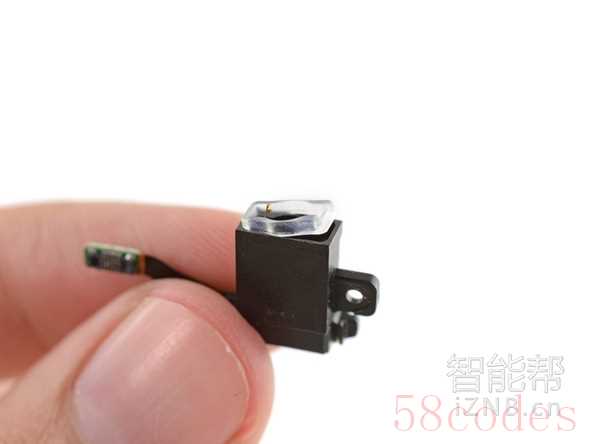

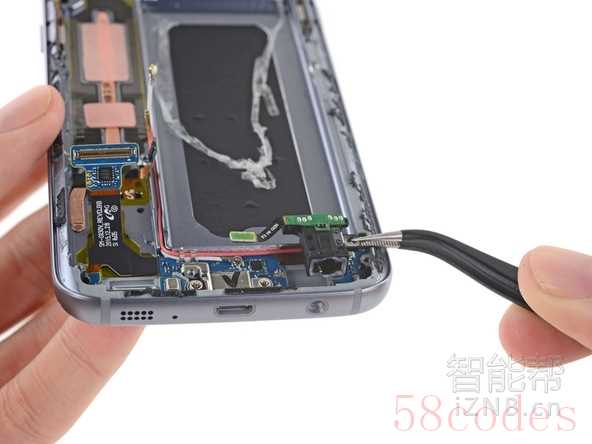

接下来是S7 Edge的模块化耳机插孔，用弹性很好的橡胶圈密封。
插孔细节：
看起来像是三星下决心通过满足严苛的IP68防水等级（IP69是最高的防水等级）来将这款旗舰机塑造成坚固耐用的运动版标准。这么做也许是为了应对水果公司在防水性能上做出的努力。
除此之外，我们在手机底部的麦克风和扬声器那里也发现了很多橡胶密封处理，这样使得整机有个更出色的防水保护。

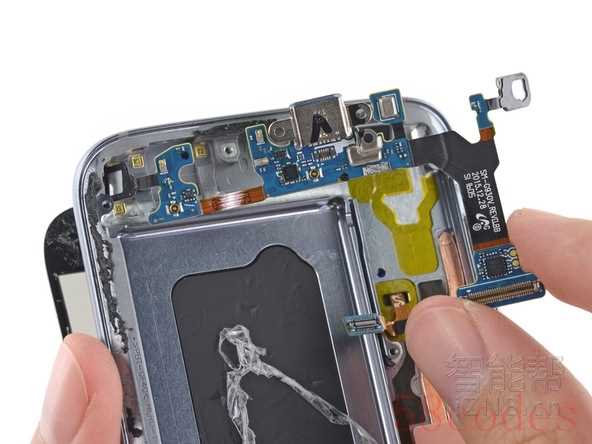

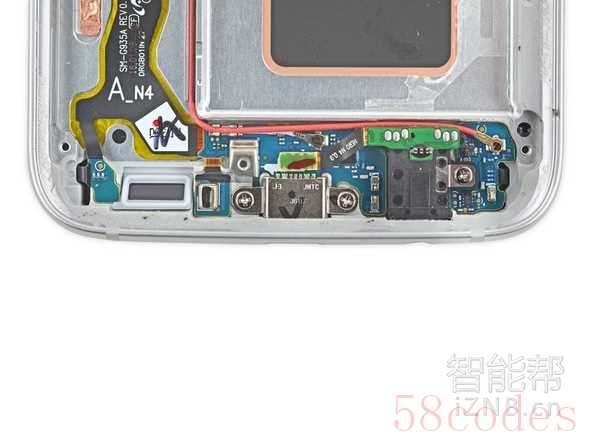

与前几款机型一样， S7 Edge的子电路板的设计和位置依然没有什么变化，是拆解最头痛的地方之一。

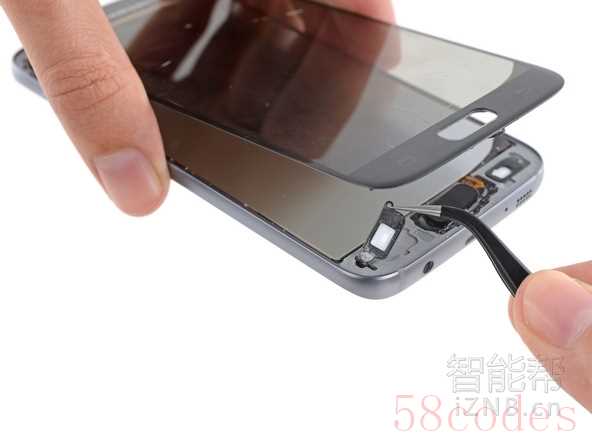

软按键的缆线被OLED屏幕后框包夹着。
因为这些夹在中间的缆线连着子电路板，这样就使得拆解子电路板变得很棘手：必须先打开OLED屏，抽出缆线才能取出子板。

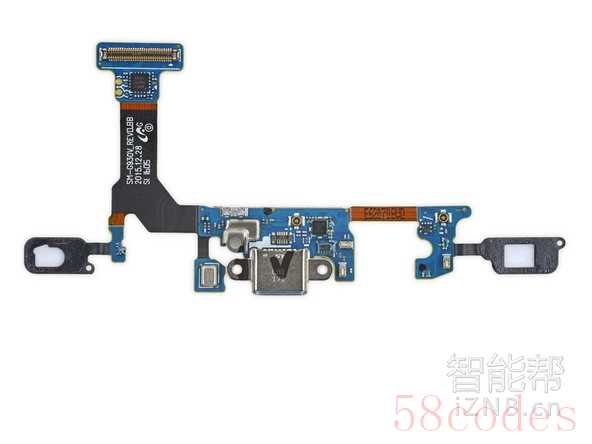

拆卸屏幕需要非常非常仔细，一不小心就会让屏幕破碎。下图就是一张拆下来的子板的特写：

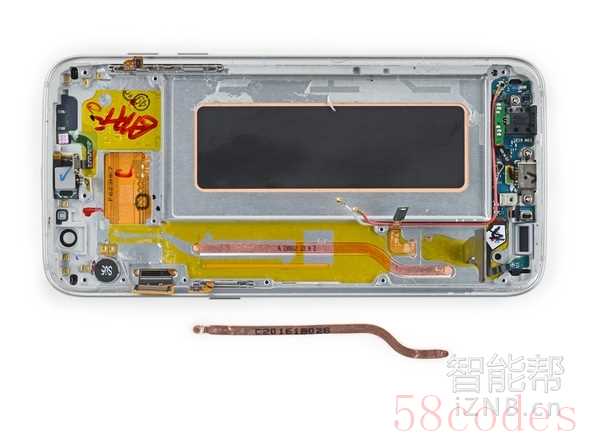

现在就到了大家期待已久的时刻， 我们来一探S7 Edge“水冷”系统的究竟。

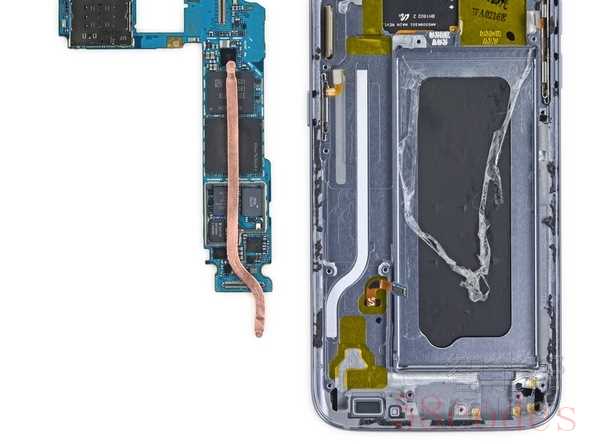

这个水冷系统的主体是一根细小的铜条，其实就是一根小导热管（薄铜管），重不到0.5克，厚不到0.5毫米。不像三星所说的那样，这可能根本算不上革命性的技术，不过就技术上来说，导热管确实也是用液体来传递热量的，所以也称得上是“水冷”。
我们猜测这根导热管会把热量传给手机的金属中框， 再通过这个金属中框将热量散发出去——或者直接传到你的手上。
虽然我们以前也在手机里见到过导热管，但是对导热管越来越多的需求也反映了现在的手机处理器正在一年年变得越来越快（或者说越来越热）。

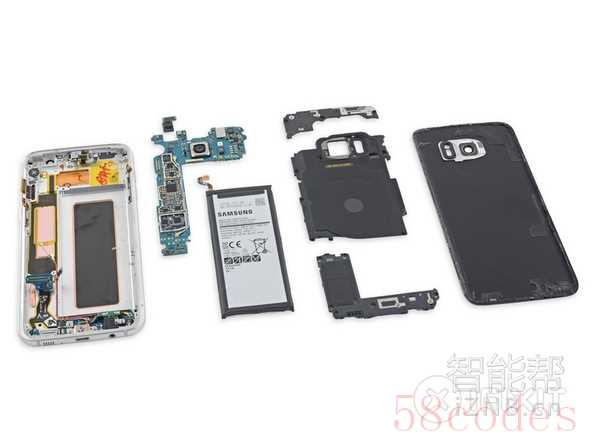

同样，最后来张全家福：
三星Galaxy S7 Edge的可维修指数： 3分（满分10分）
- 很多组件已经模块化并且能单独替换。
- 跟S6 Edge不同，拆卸电池不再需要先取出主板。但是电池和手机后盖粘接的太牢固了，取出电池还是得费一番功夫。
- 如果你想更换USB接口得先拆掉显示屏（拆卸显示屏的时候很有可能会破坏显示屏）
- 前后玻璃材质使得破损的可能性也成倍增加，后盖玻璃胶合的太紧，很难打开。
- 更换显示屏玻璃的同时又要保证显示屏完好，这几乎是不可能完成的任务。
