大功率快充国产替代新突破，魅族5G手机原装40W充电器全套中国芯

5月8日魅族举行线上发布会，发布了新一代旗舰魅族17系列机型。魅族17全系列都采用了4500mAh大电池，为5G时代提供续航保障，也是魅族旗舰机历史上最大的电池。充电方面，均搭载了Super mCharge电荷泵超充技术，其最大充电功率达到30W，半个小时就可以充入56%电量，达到主流快充水准。

魅族17和魅族17 Pro两款机型分别配备了30W和40W快充充电器。这两款充电器有分别有中山宝利金和江苏辰阳两个版本，两个不同版本的充电器小编都有拿到，今天充电头网要拆解的是40W原装充电器，由业内知名电源厂商江苏辰阳出品。

而本次拆解的最大亮点就在于，这款充电器完全基于国产快充方案打造，从电源芯片、MOS到电容、变压器以及代工厂，都是中国本土供应商。这也标志着国产18W以上的快充电源方案取得了重大突破，首次进入一线手机品牌快充供应链。我们也有幸在5G和手机大功率电荷泵快充技术普及的趋势下，看到国产电源方案能够占有一席之地。在中美科技角逐愈演愈烈的背景下，国内厂商的快速进步将逐渐完成对欧美品牌的完整替代，减少对欧美企业的依赖。

一、魅族17 Pro原装40W充电器外观

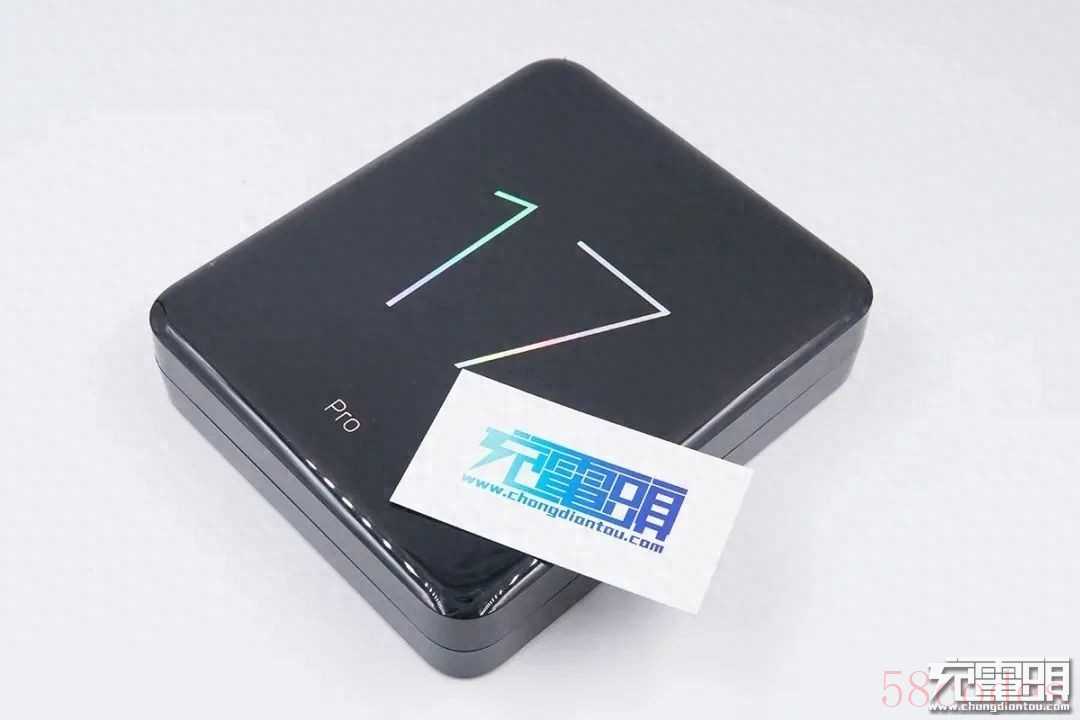

MEIZU魅族新款魅族17 Pro手机采用“便当盒”造型黑色包装盒，表面亮面烤漆处理，形状方正边角圆润，中间大大的17标识，下面带有“Pro”字样。既象征魅族成立17周年，又表明Pro机型。

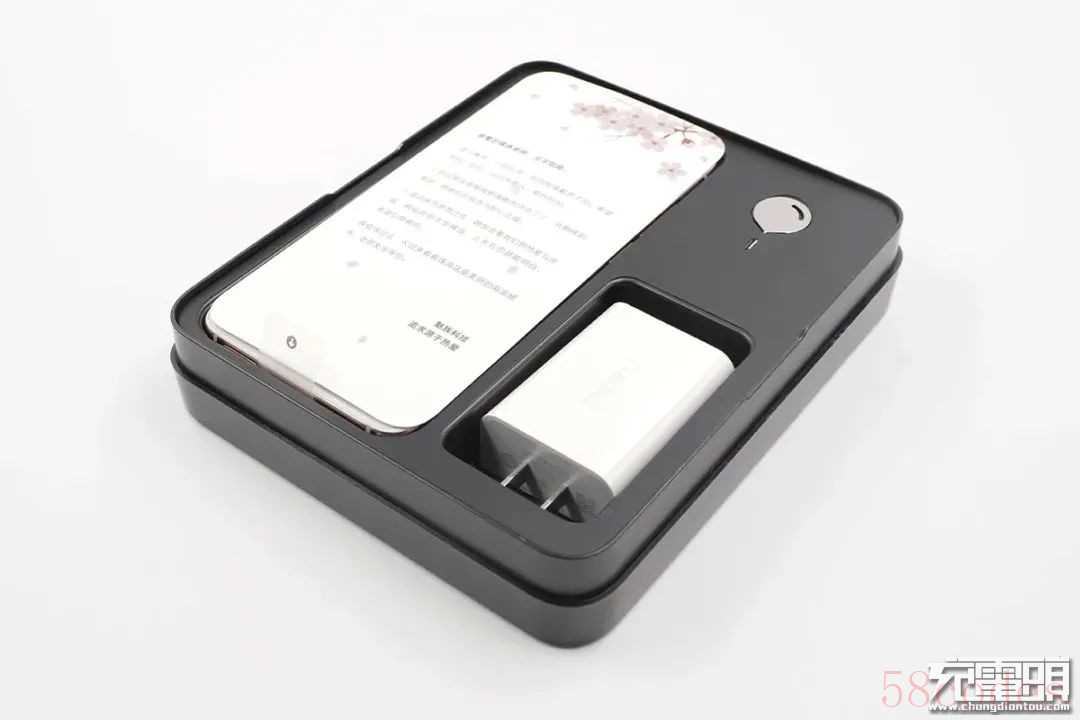

打开“便当盒”，里面设计有三个凹槽，分别用来放置手机、充电器和卡针。

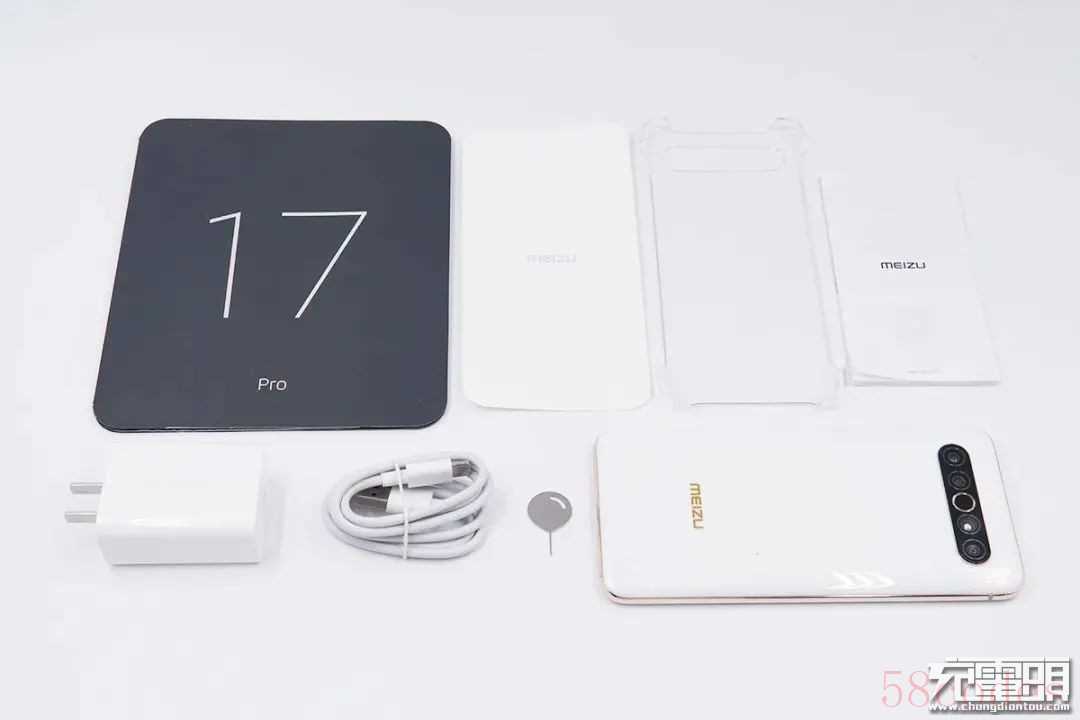

包装内物品一览，魅族17 Pro手机一部，40W原装充电器、白色A to C数据线、卡针、保护套、使用说明书、贺卡以及手册。

魅族17 Pro原装40W充电器采用PC阻燃材质外壳，表面亮面烤漆处理，侧面之间过渡圆润，使用手感好。机身带有“MEIZU”的Logo标识，在接口方面采用单USB-A输出接口设计，其最大输出40W的功率，看起来体积非常精致小巧，功率密度很高。

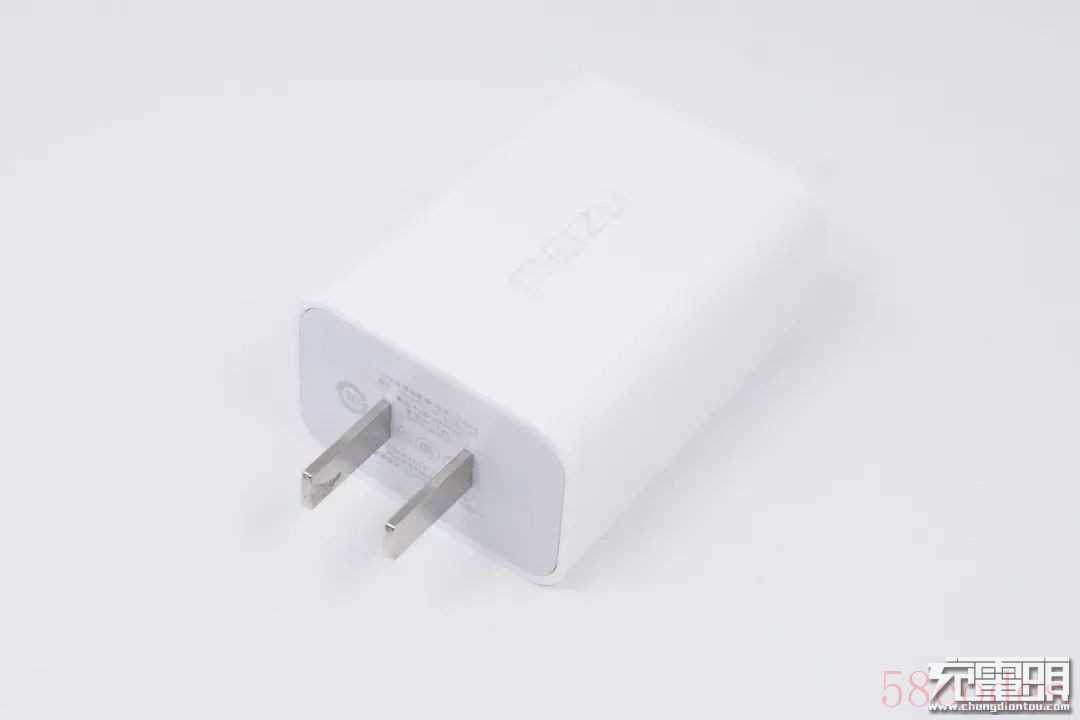

充电器采用固定式国标插脚。

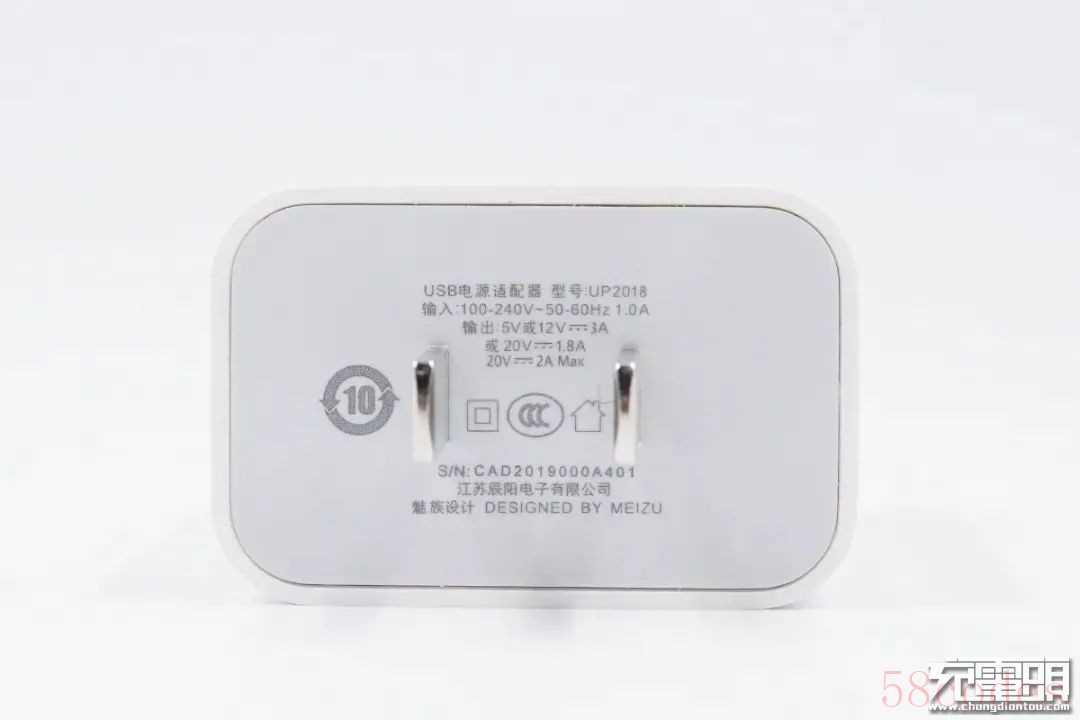

输入端外壳标注充电器的参数信息型号：UP2018S/N：CAD2019000A401输入：100-240V~ 50/60Hz 1.0A输出：5V3A、12V3A、20V1.8A、20V2A充电器由魅族设计，江苏辰阳电子有限公司制造，产品已经通过了3C认证。

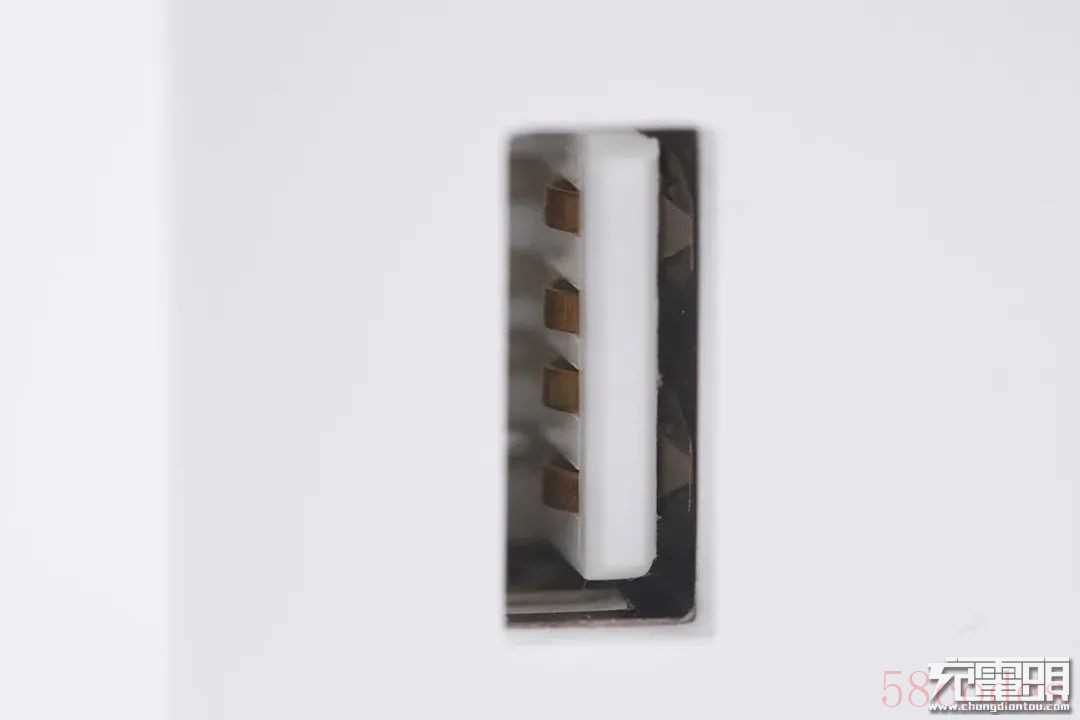

USB-A输出接口特写，白色胶芯，四颗金属弹片整齐的排列，无特殊触点。

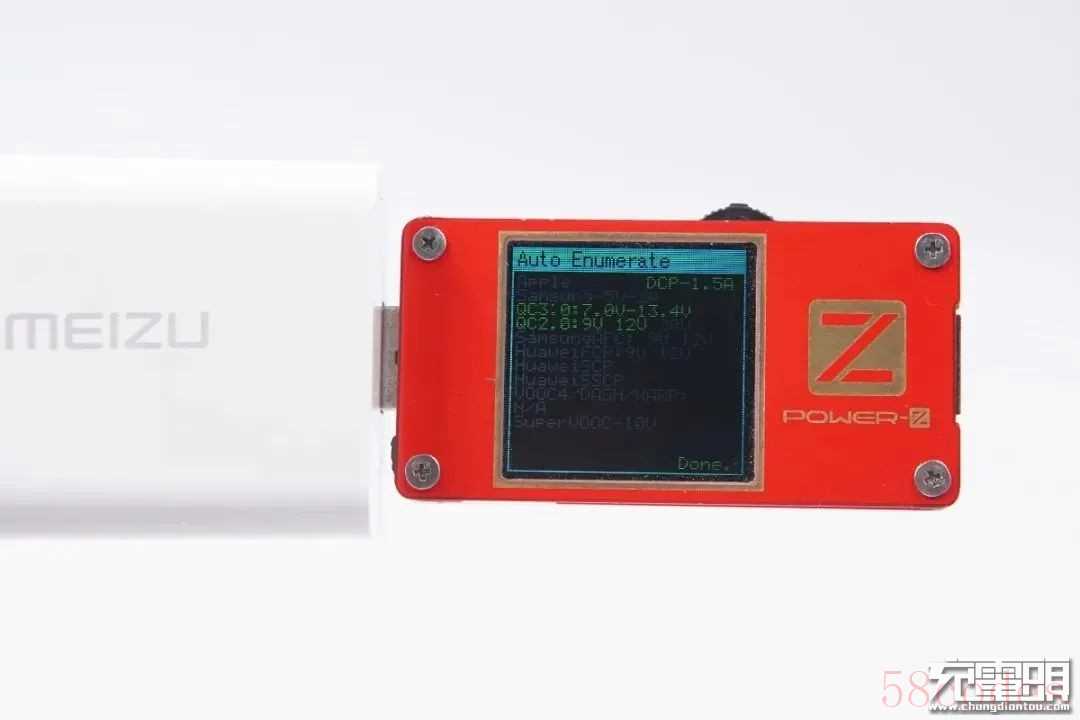

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显示支持DCP协议，以及QC2.0和QC3.0快充协议。

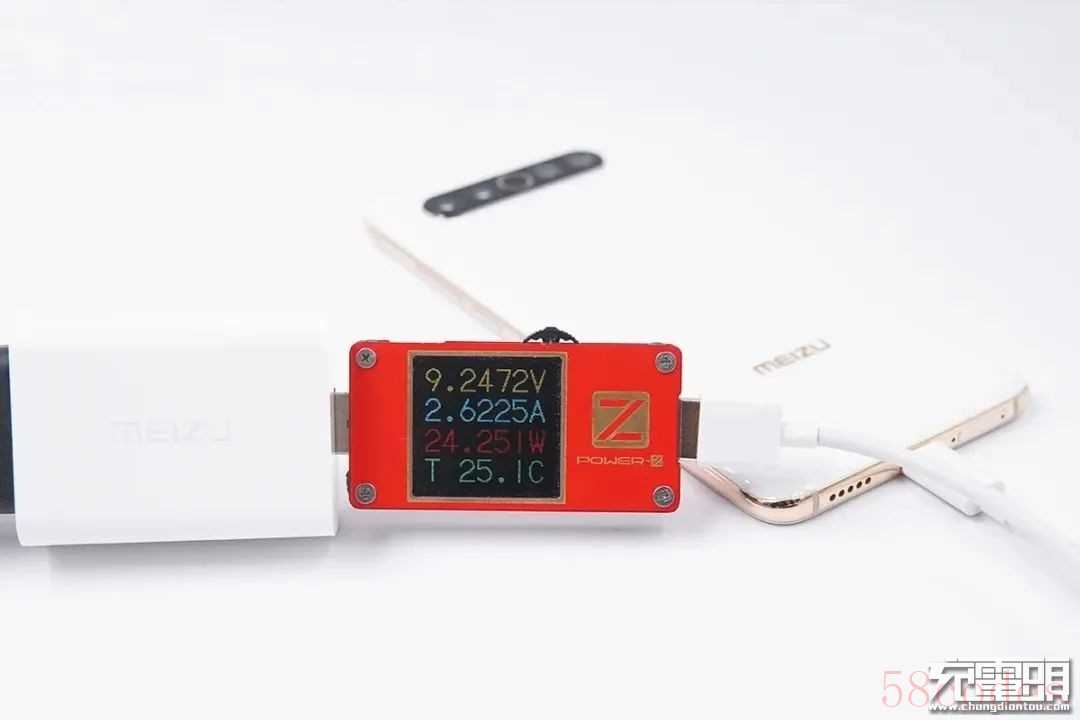

使用这款原装充电器UP2018给魅族17 Pro手机进行充电测试，电压9.25V ，电流2.62A，充电功率为24.25W，开启魅族Super mCharge电荷泵超充模式。

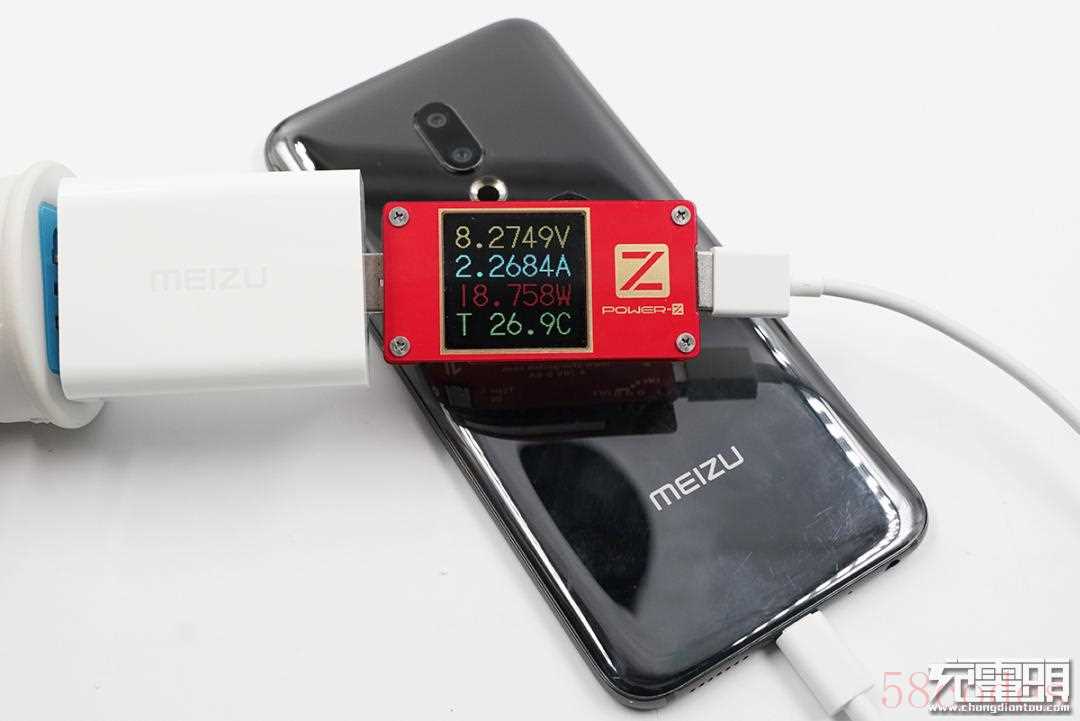

给魅族16th Plus充电，显示电压8.27V，电流2.26A，充电功率约为18.75W，支持MTK PE快充协议。

二、魅族17 Pro原装40W充电器拆解

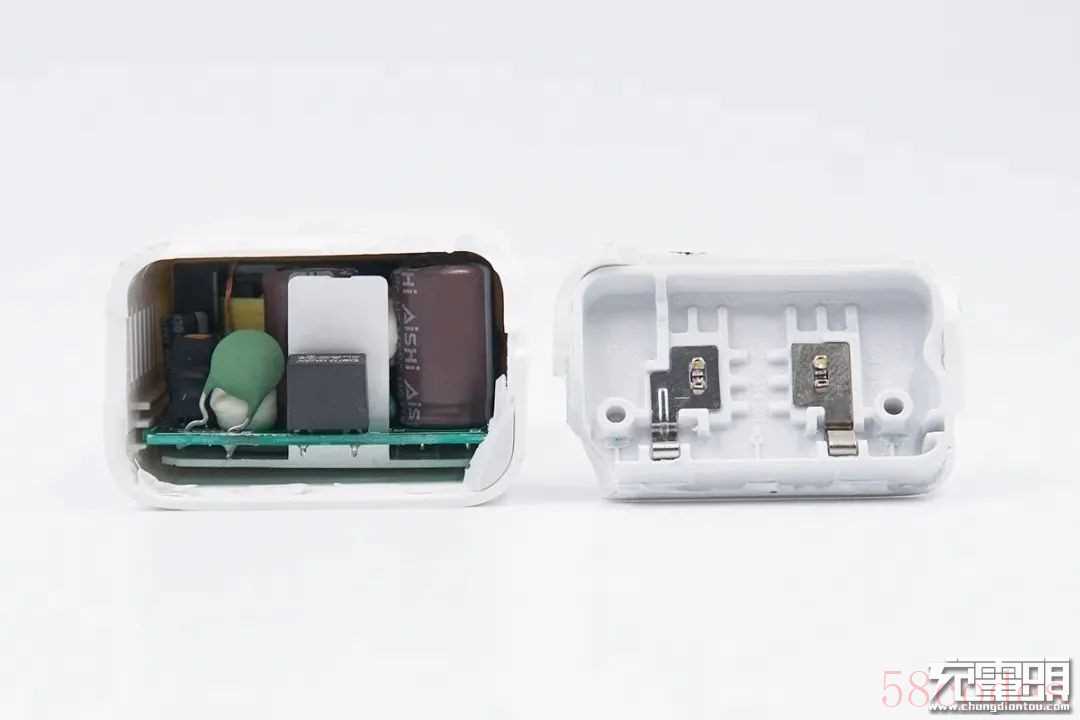

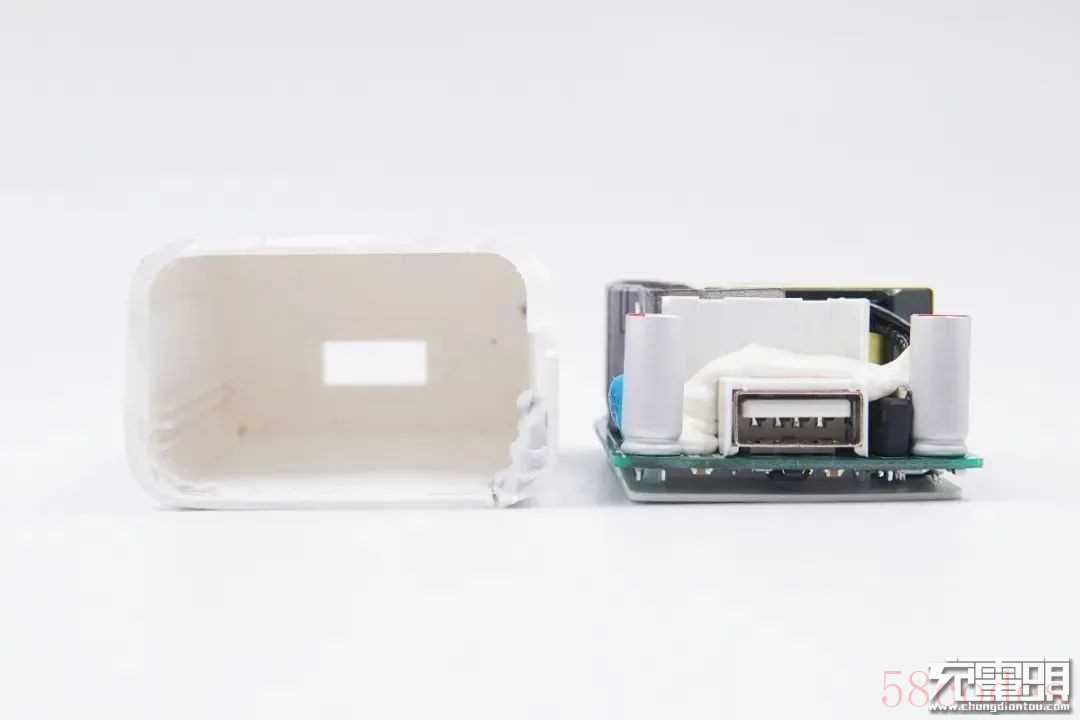

将输入端外壳拆开，插脚和金属弹片压接，弹片与电路板接触进行通电。

外壳内部两侧设有凹槽用于固定PCB板。

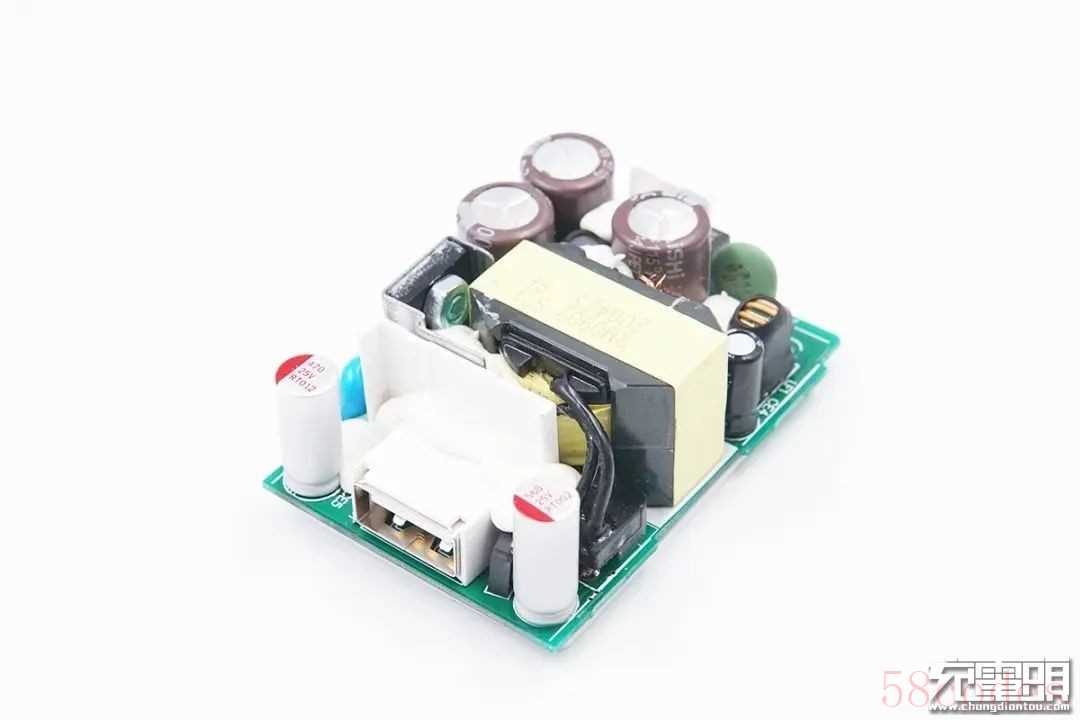

PCB板整体一览，板子前端是滤波电感电容等器件，中间是变压器，末端是固态电容和USB母座，布局层次分明，整体layout布局合理简洁。

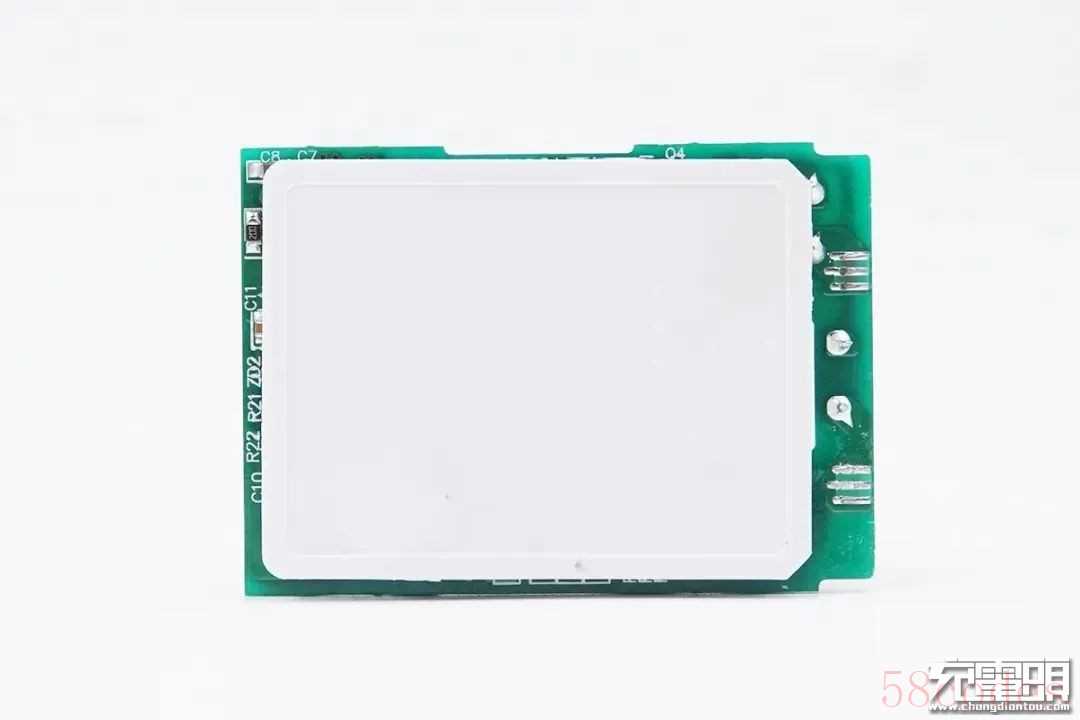

PCB板背面贴有一块白色塑料板。

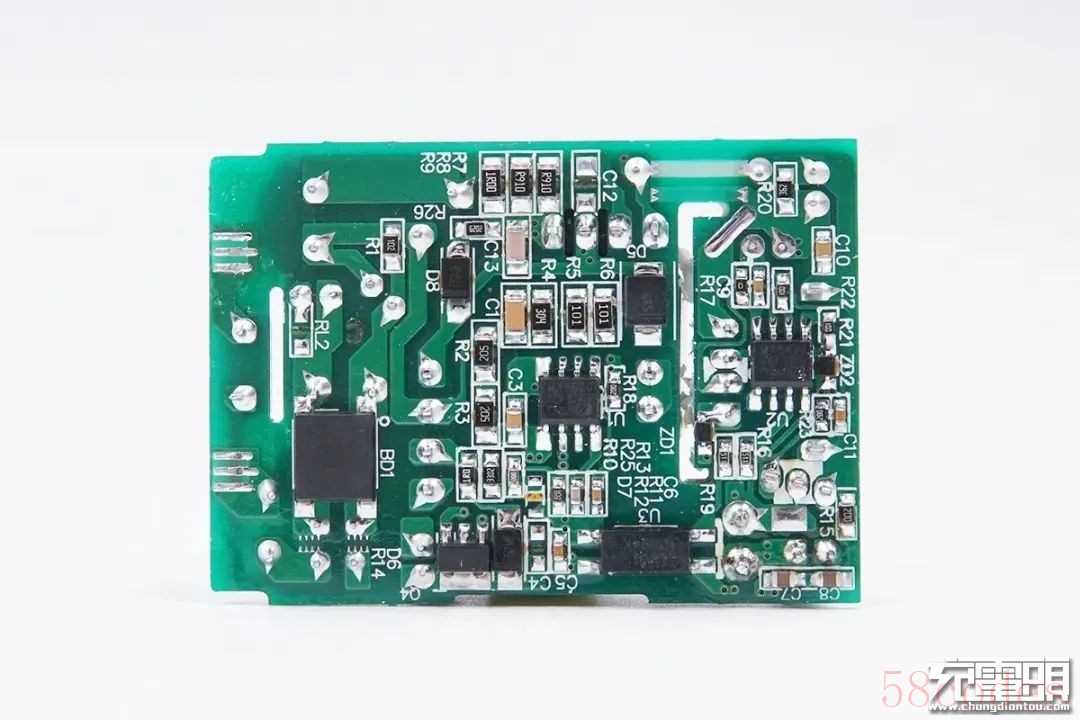

将塑料板拆掉，电路板输入和输出侧之间放置隔离板，板子从左往右依次焊接有整流桥、PWM主控芯片、光耦和次级同步整流芯片。

经过对充电器电路观察分析发现，魅族40W快充充电器采用了典型的开关电源宽范围输出，协议控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

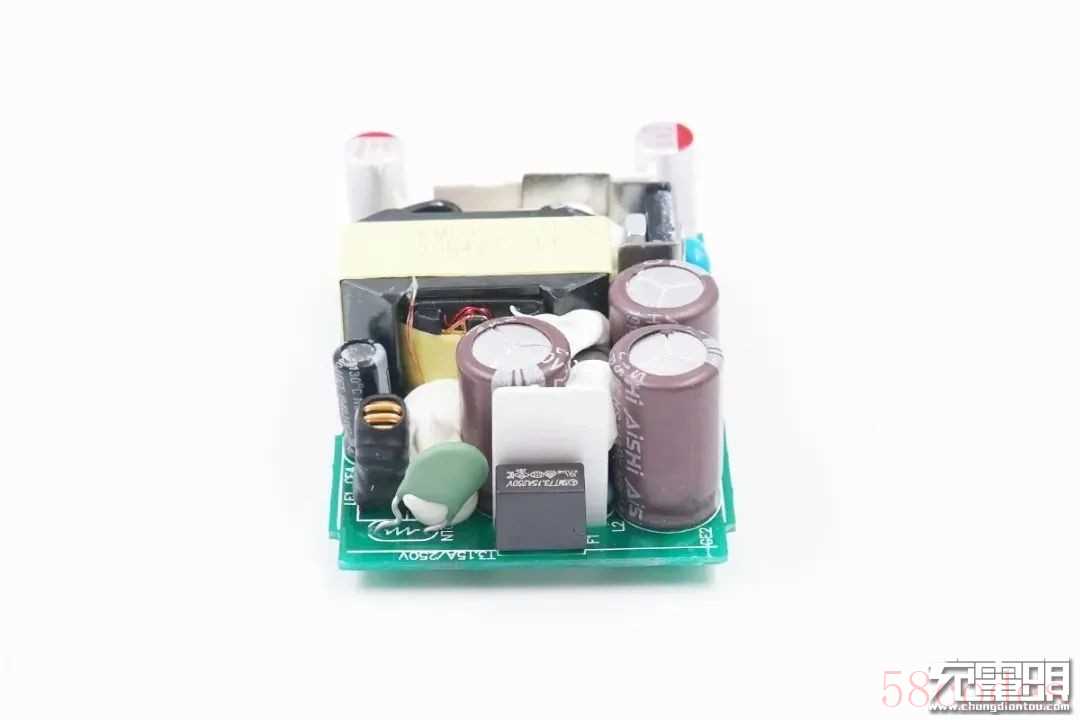

PCB板前端一览，焊接有保险丝、NTC浪涌抑制电阻、共模电感等元器件，保险丝和高压电解电容之间设有隔离板，直插元件胶水固定。

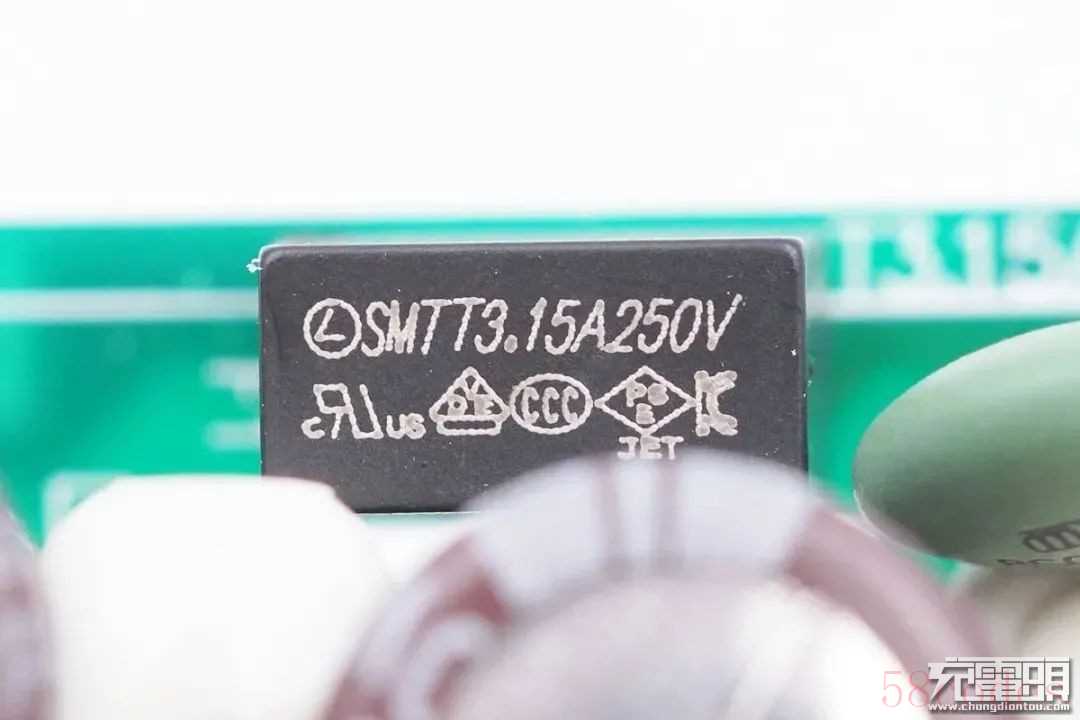

延时保险丝规格为3.15A 250V。

绿色NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

共模电感双线绕制，外套热缩管，用于滤除EMI干扰。

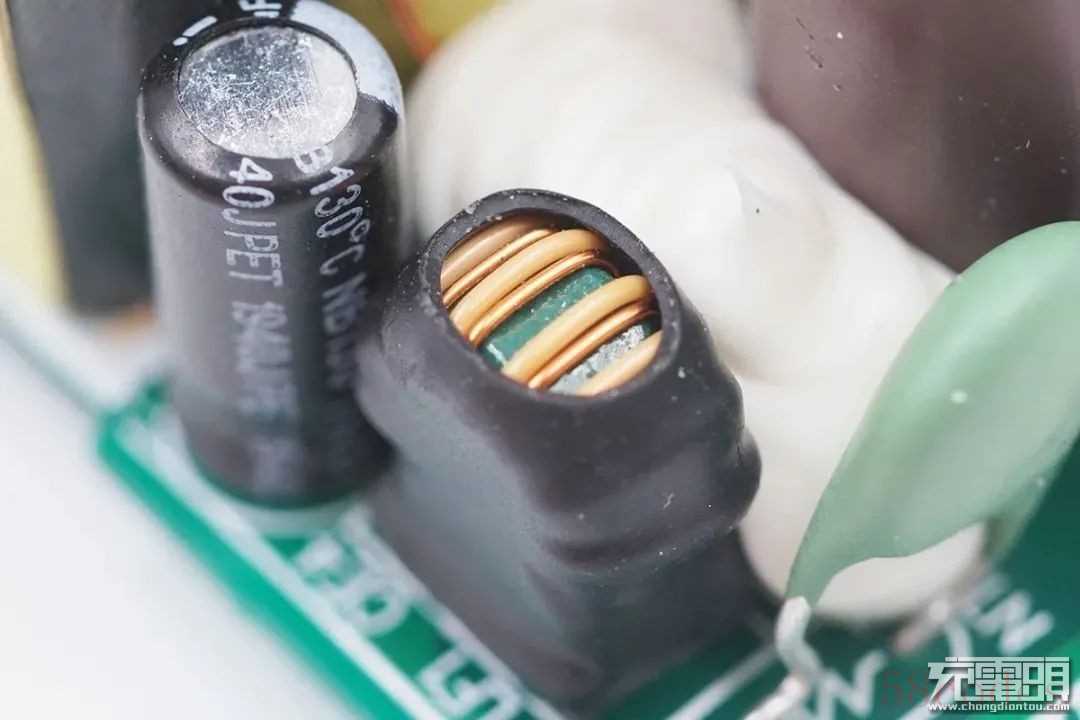

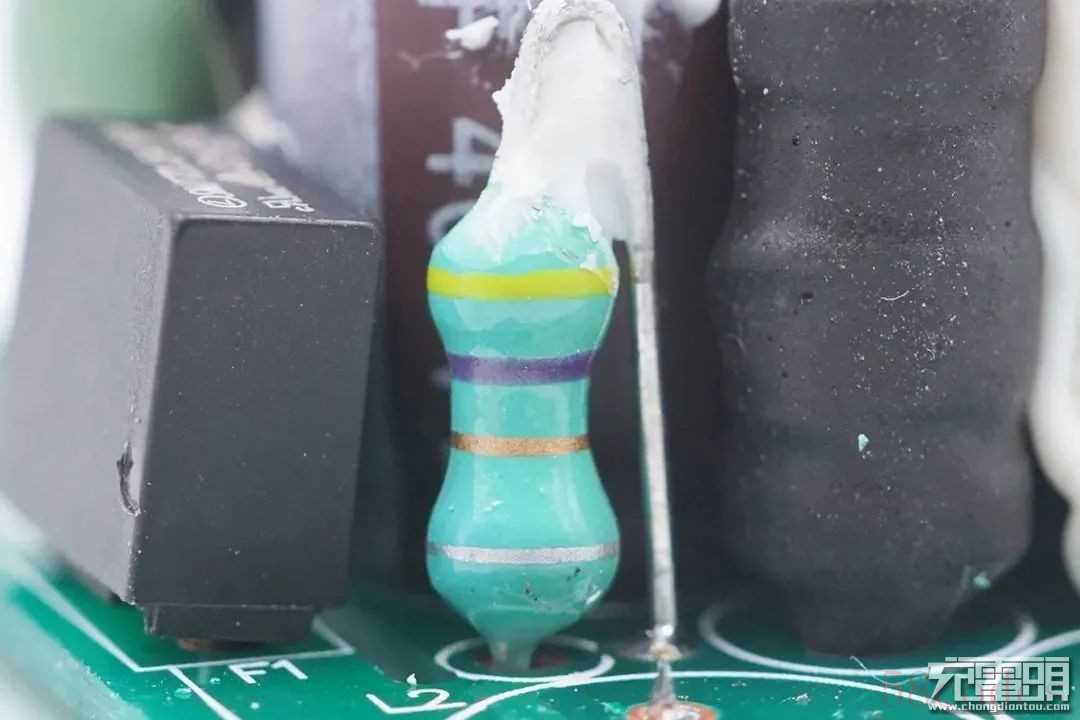

色环电感特写，旁边是工字电感，外套热缩管。

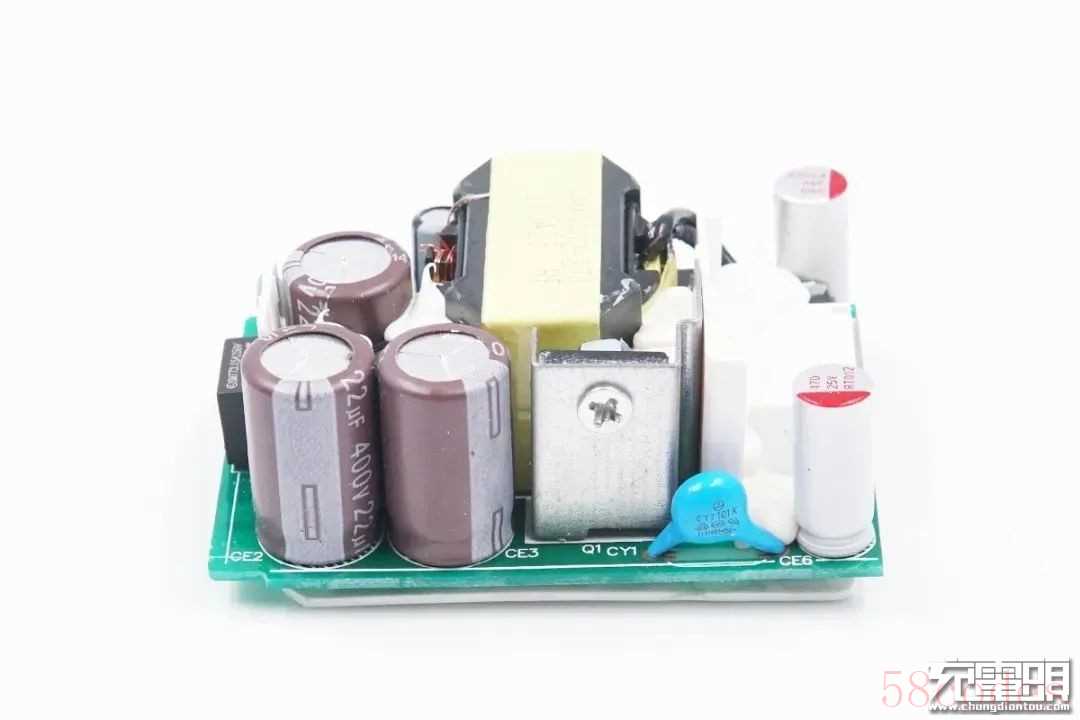

PCB板侧面一览，设有三颗高压滤波电解电容、初级开关管和Y电容，MOS管使用螺丝固定在散热片上。

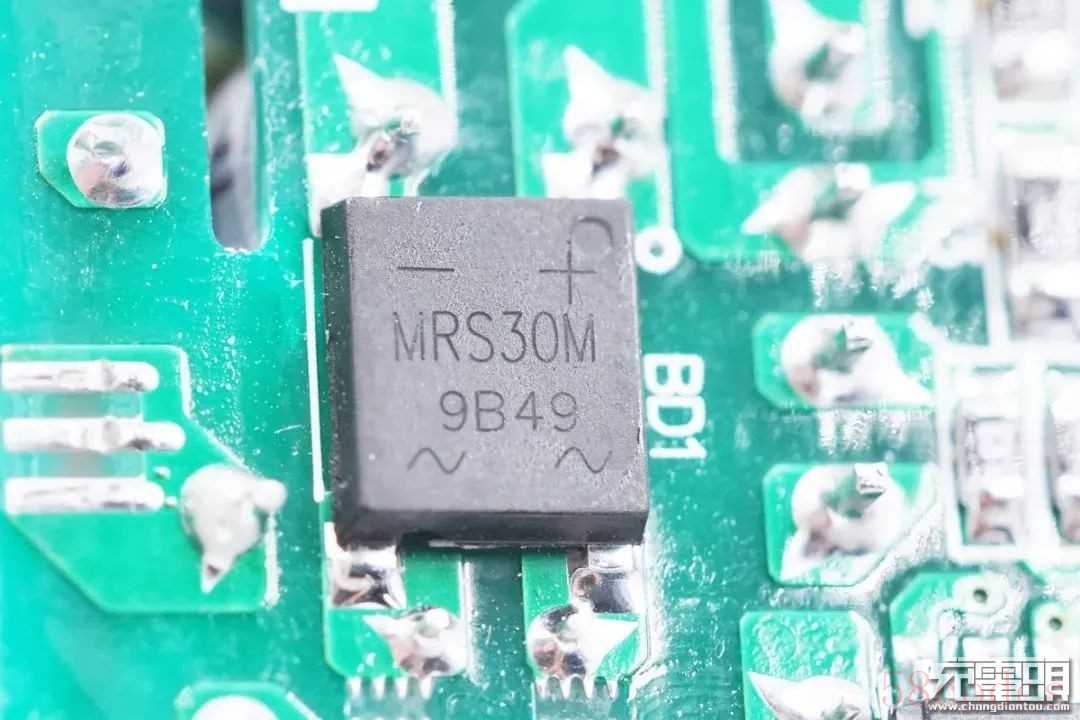

输入端MRS30M整流桥。

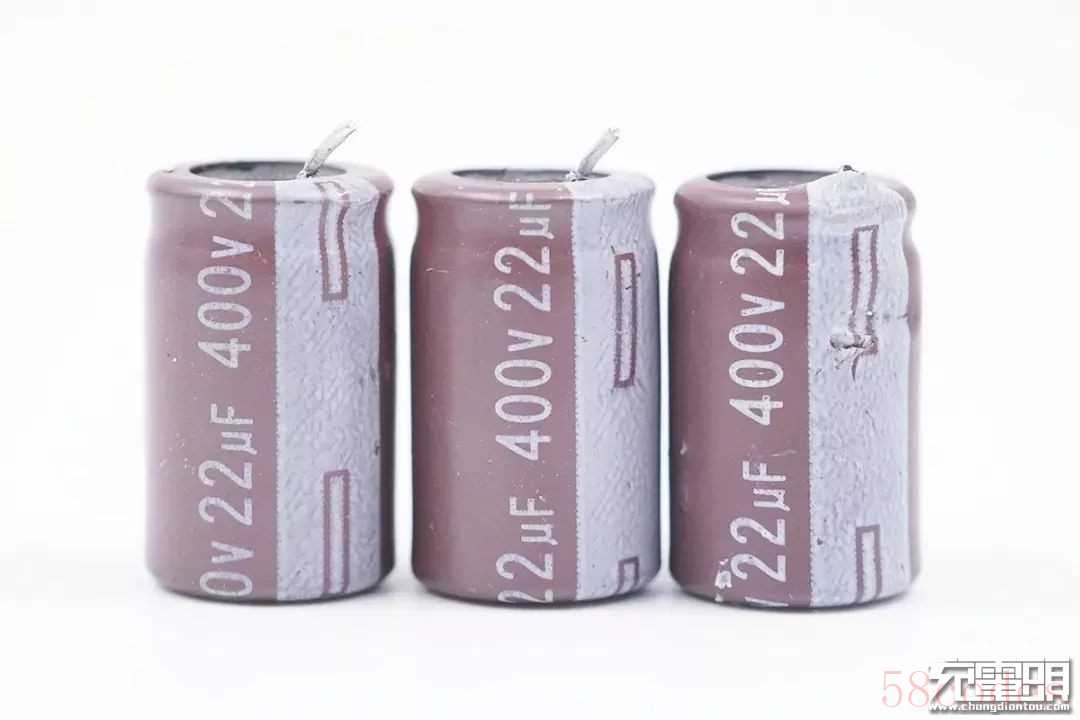

三颗高压滤波电解电容都是AiSHi艾华品牌。

且规格均为400V 22μF，三颗并联总计66μF。

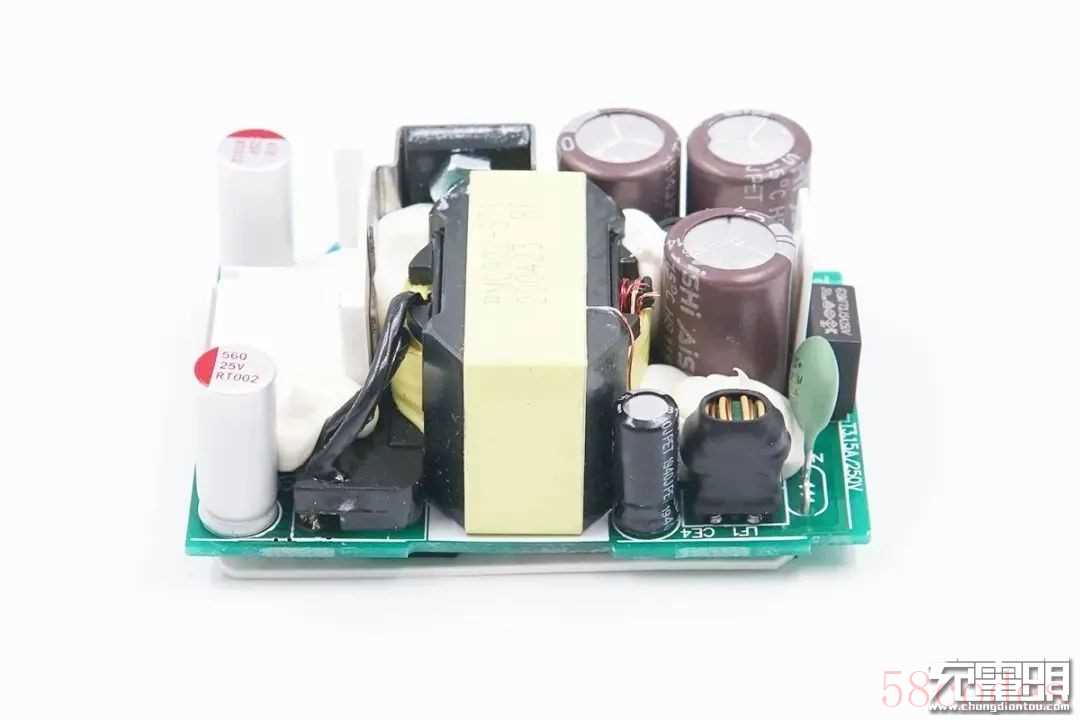

PCB板另一侧焊接有PWM主控芯片供电电容，中间放置变压器。

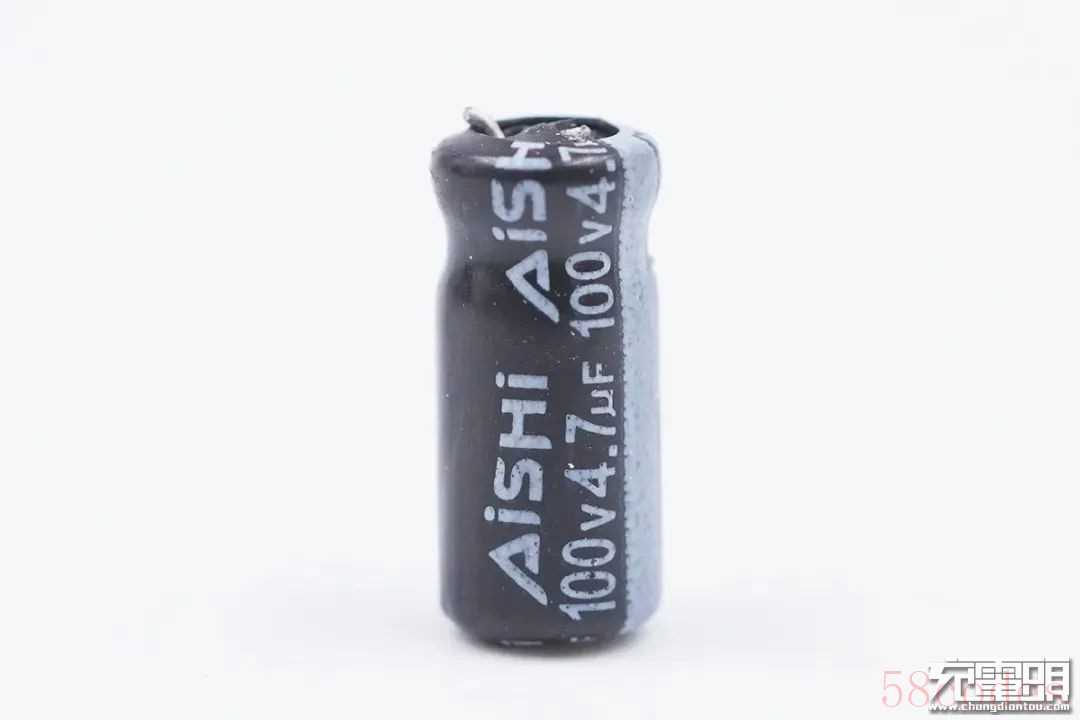

供电电容同样来自艾华，规格为100V 4.7μF。

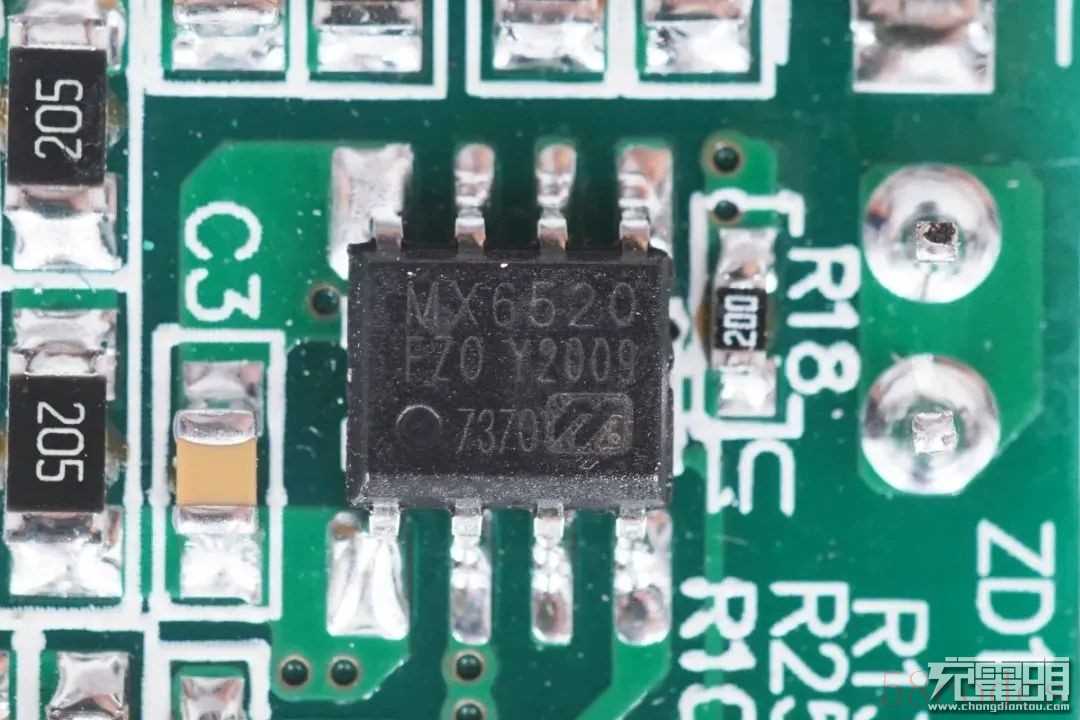

初级PWM主控芯片采用MIX-DESiGN美思迪赛半导体MX6520，搭载该公司知名的Smart-Feedback技术，MX6520采用数字控制的技术，其区别于传统的模拟量的反馈方式，省去复杂的环路补偿电路，在精简的外围电路下，能轻松的完成3.3V~20V的输出能力。MX6520支持USB-PD和QC3.0协议，兼容MTK-PE2.0快充，支持可编程的线损补偿，支持多模式操作以提高效率，超低启动电流和工作电流，支持逐周期电流限制，无音频噪音。

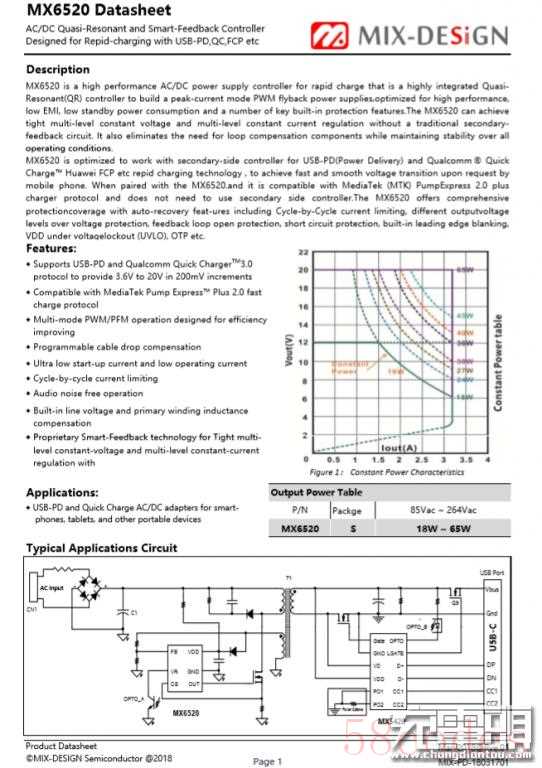

美思迪赛半导体 MX6520 详细资料。

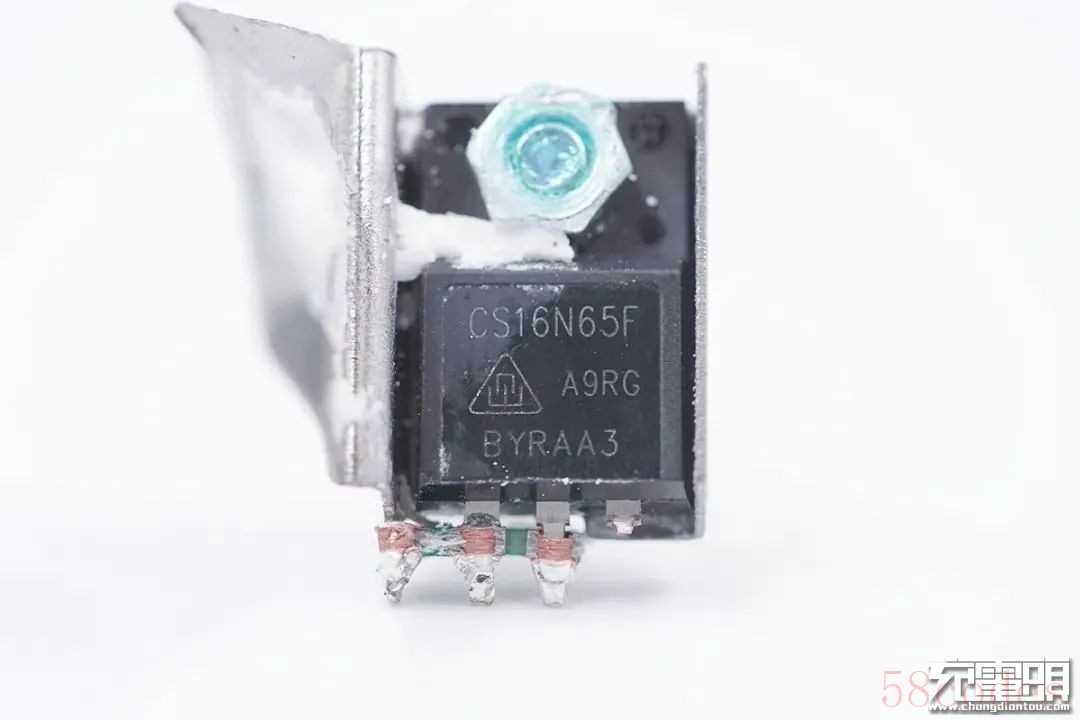

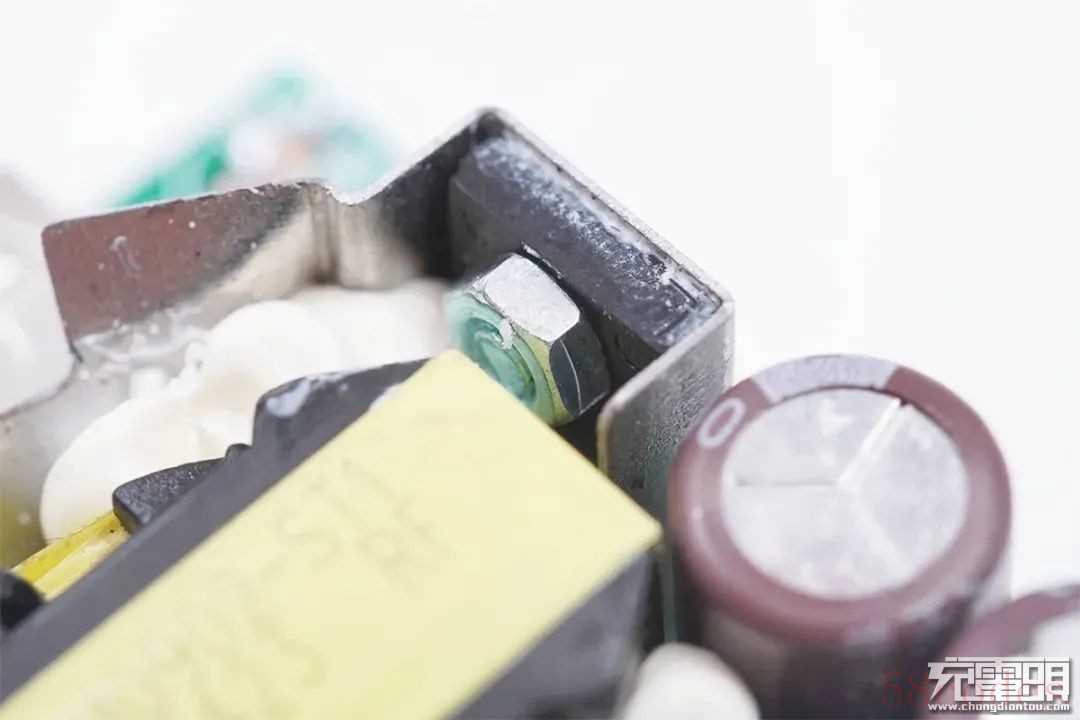

初级开关MOS使用金属散热片和硅胶帮助导热，螺丝打螺丝胶加固。

初级开关MOS型号为CS16N65FA9R-G，来自Huajing华润华晶，NMOS，耐压650V，导阻0.51Ω。

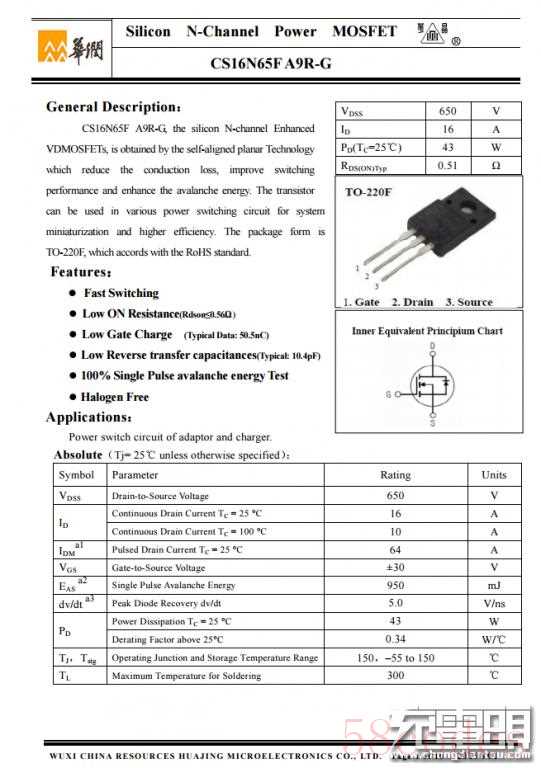

华润华晶CS16N65FA9R-G详细参数信息。

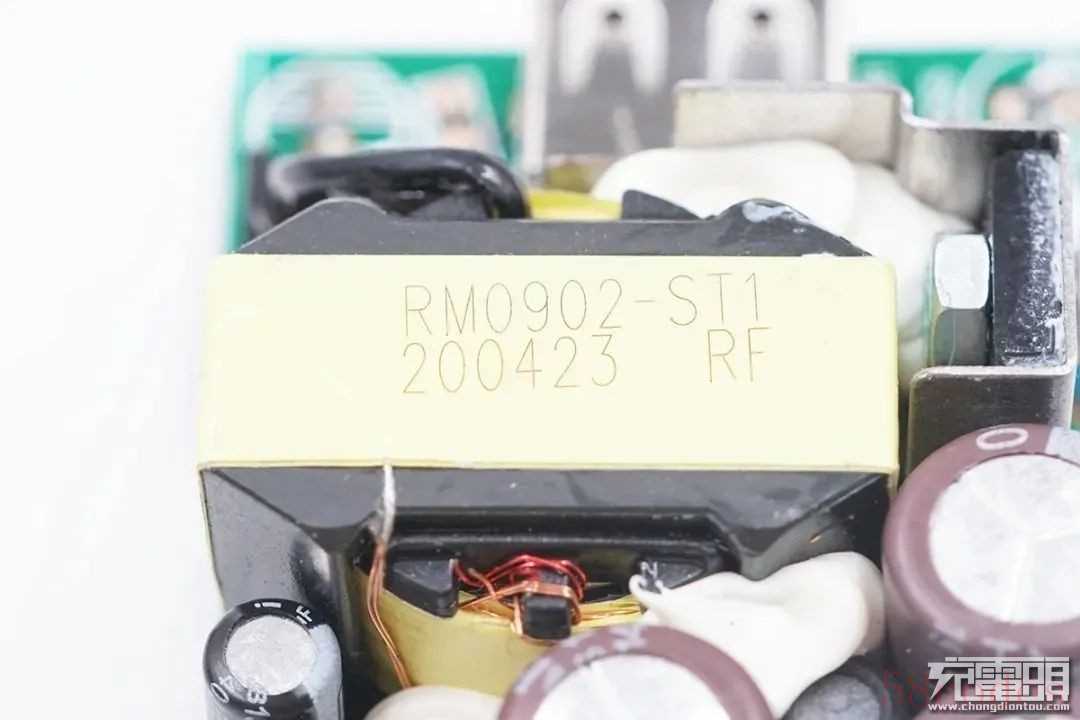

变压器特写，顶部喷码有信息。

1009光耦，横跨在初级和次级之间，用于初级次级通信，调节反馈输出电压。

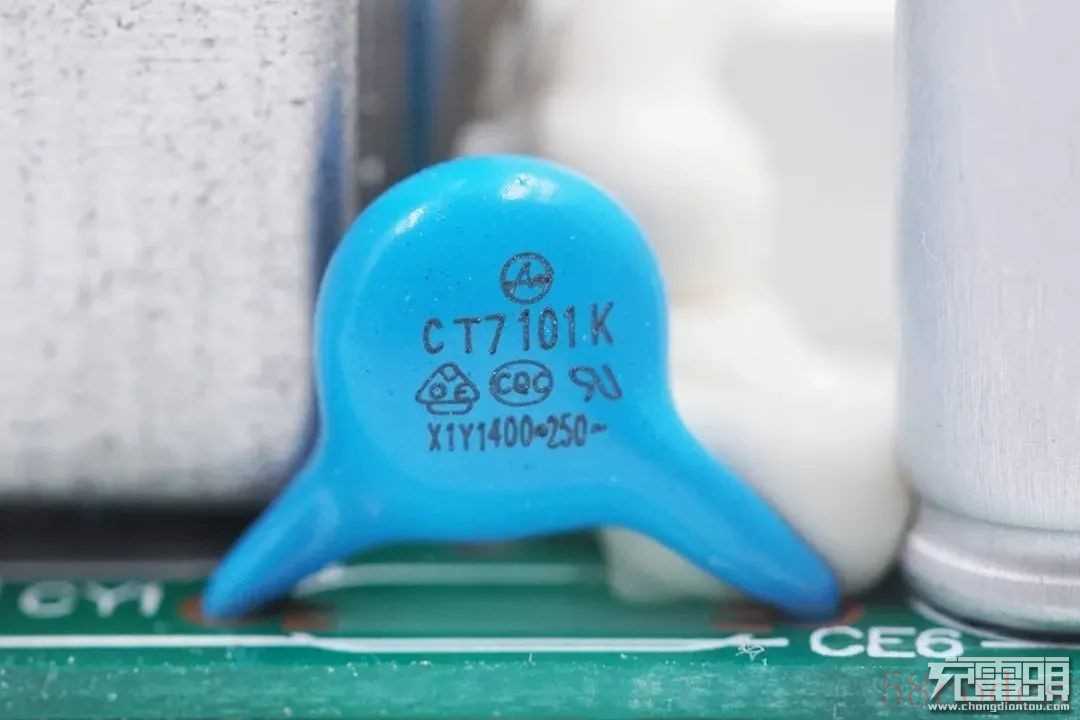

蓝色Y电容特写，横跨在初级次级之间，用于输出抗干扰。

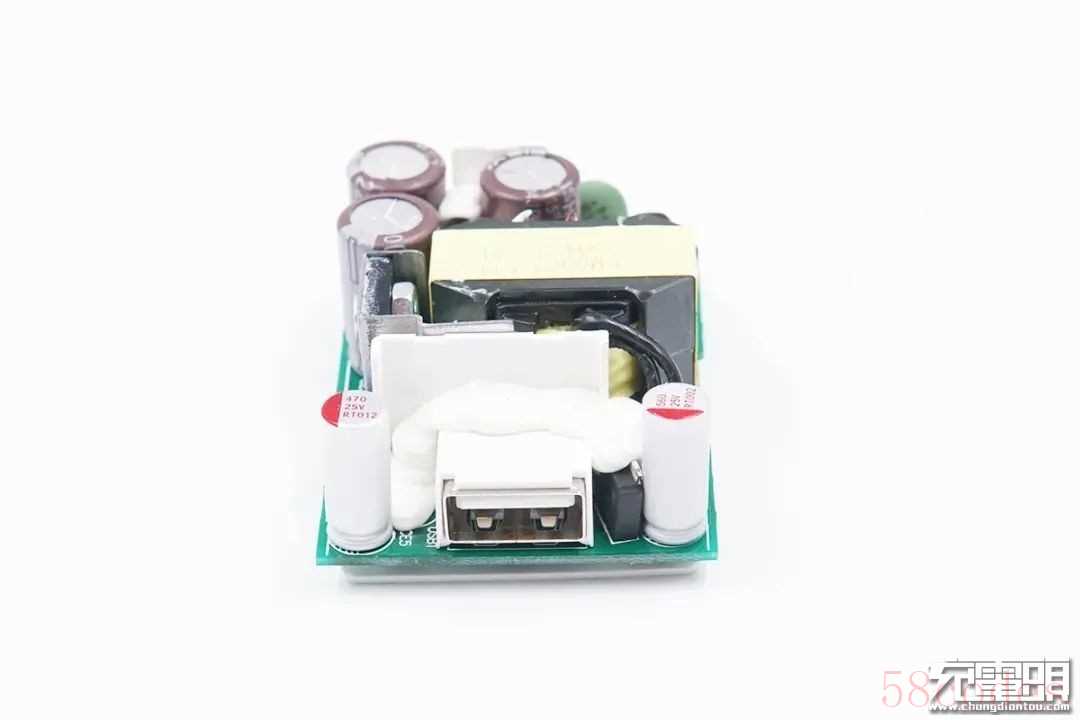

PCB板输出端一览，USB-A母座外套塑料壳以及打胶加固，并且和变压器之间设有隔离板，两侧是输出滤波固态电容和次级同步整流MOS。

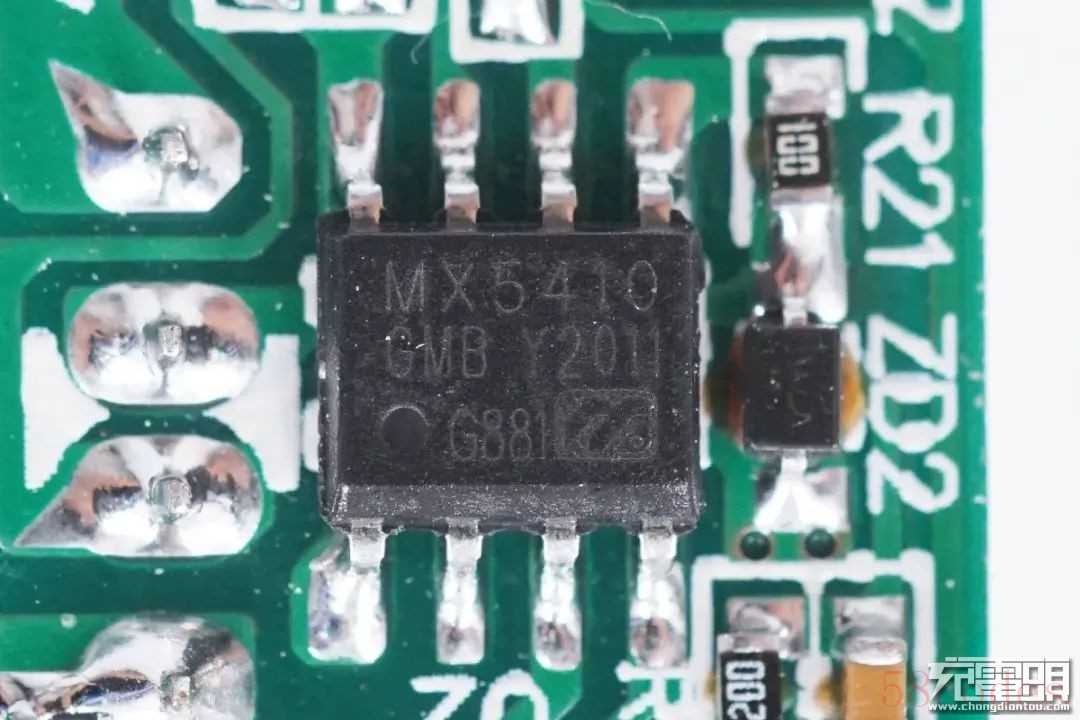

次级侧MIX-DESiGN美思迪赛MX5410芯片实现协议识别和同步整流控制，外围元件非常精简，MX5410采用SOP-8封装，同时完成同步整流以及快充协议控制反馈，集成度非常的高。

美思迪赛MX5410也是目前全球量产的快充产品中除美国PI和台湾立琦外，第三家协议与同步控制器完整集成的产品。

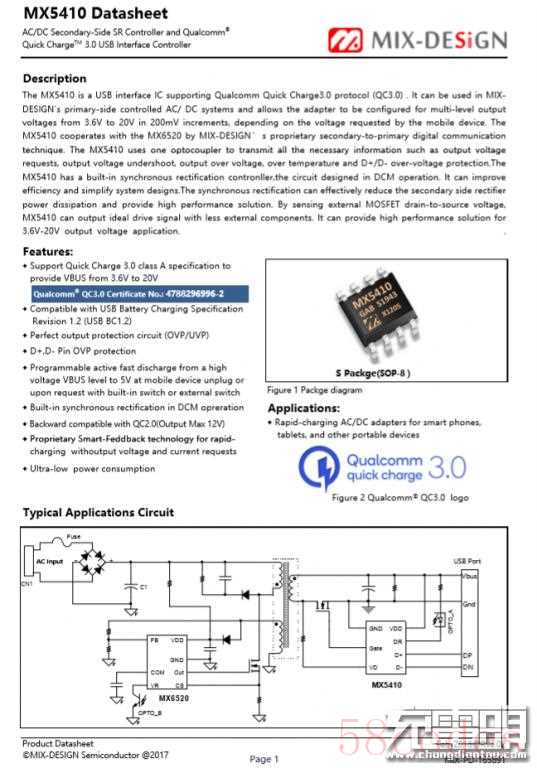

MX5410目前支持QC3.0 A类规格，支持BC1.2，向下兼容QC2.0，满足目前QC3.0充电器需求；将同步整流控制器内置，无需另外的同步整流IC，电路非常简洁；采用专利的Smart-Feedback（智能反馈）技术，与该公司原边控制器MX6520搭配工作，无需复杂环路RC补偿的器件，无需恒流需要的电流金属膜检测电路，节省更多PCB空间和BOM成本。

同时MX5410拥有完善的保护控制电路，D+,D-过压保护，输出OVP、UVP、OCP、OTP等；产品内置可编程的快速放电功能，当设备从充电器拔出或者意外情况，自动将输出快速降为5V以确保安全。

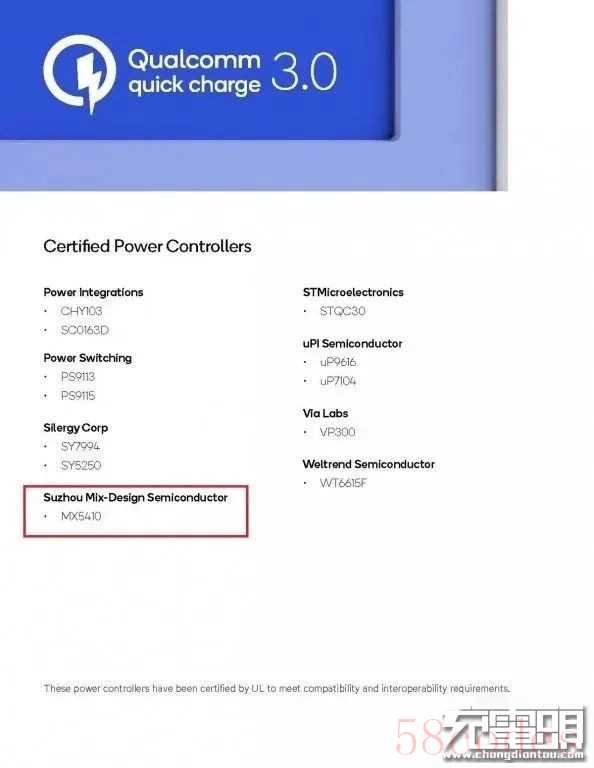

从高通网站上查询MIX-DESiGN美思迪赛MX5410已获得QC3.0认证。充电头网了解到，此前该芯片就已经被中兴5G手机原装快充充电器采用。

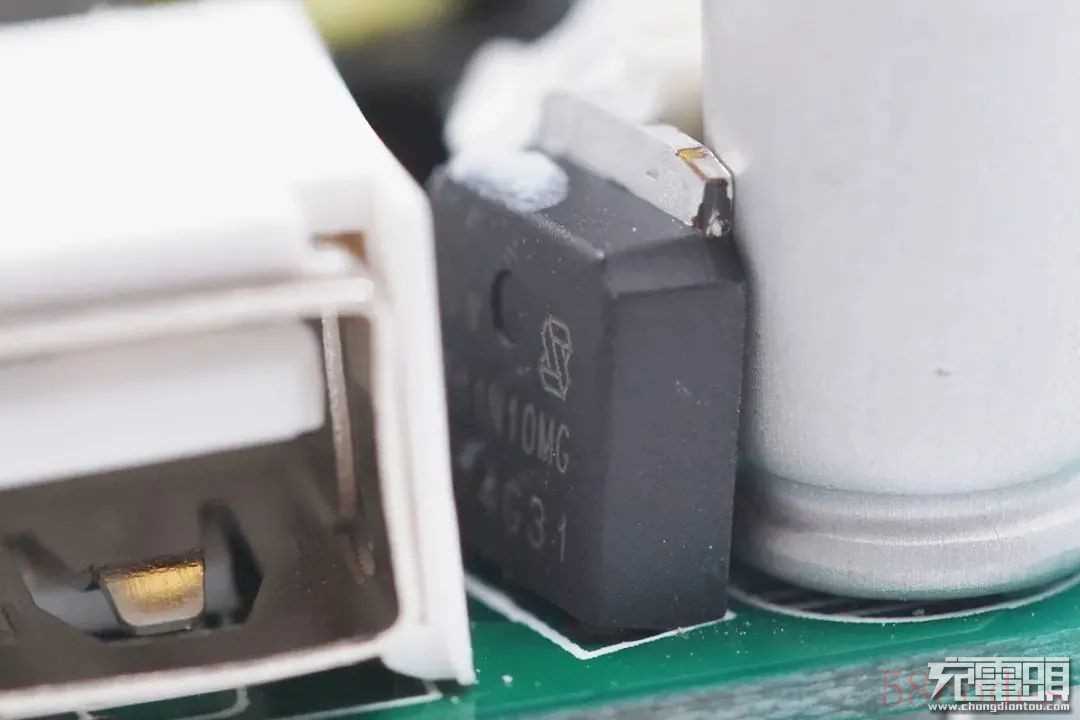

在接口母座和固态电容之间的是一颗次级同步整流MOS。

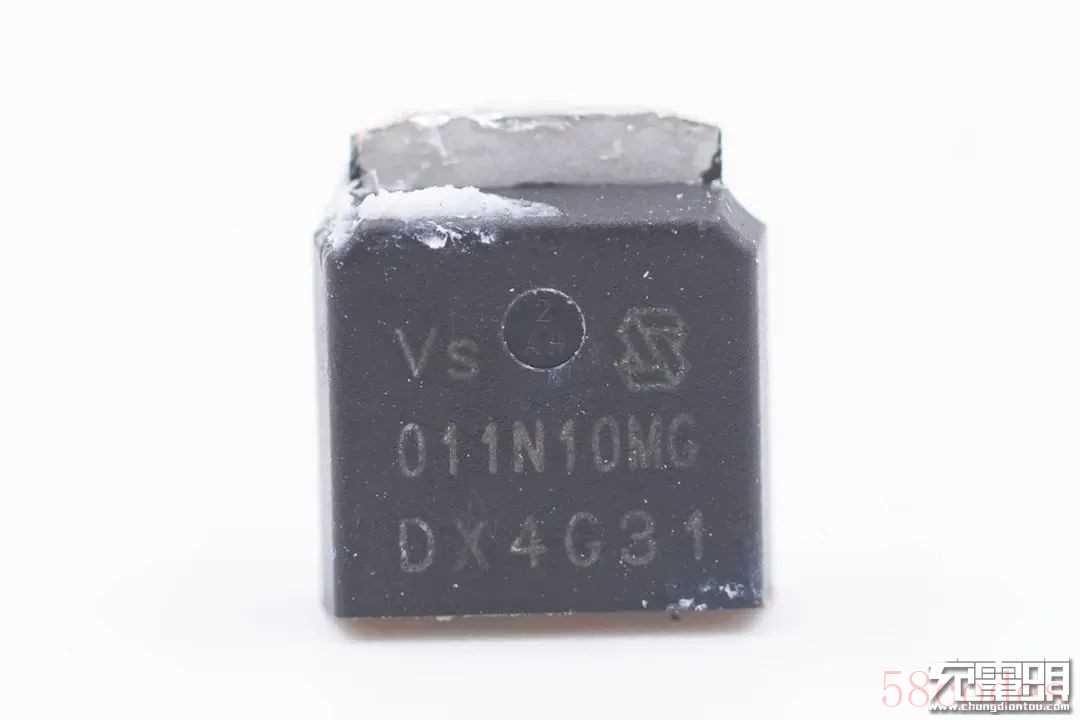

次级同步整流MOS采用威兆VSI011N10MS-G，NMOS，耐压100V。

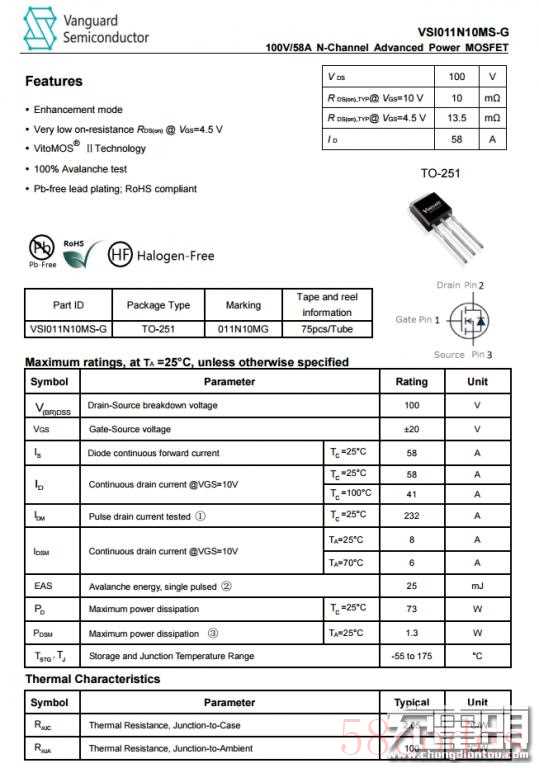

威兆 VSI011N10MS-G 资料信息。

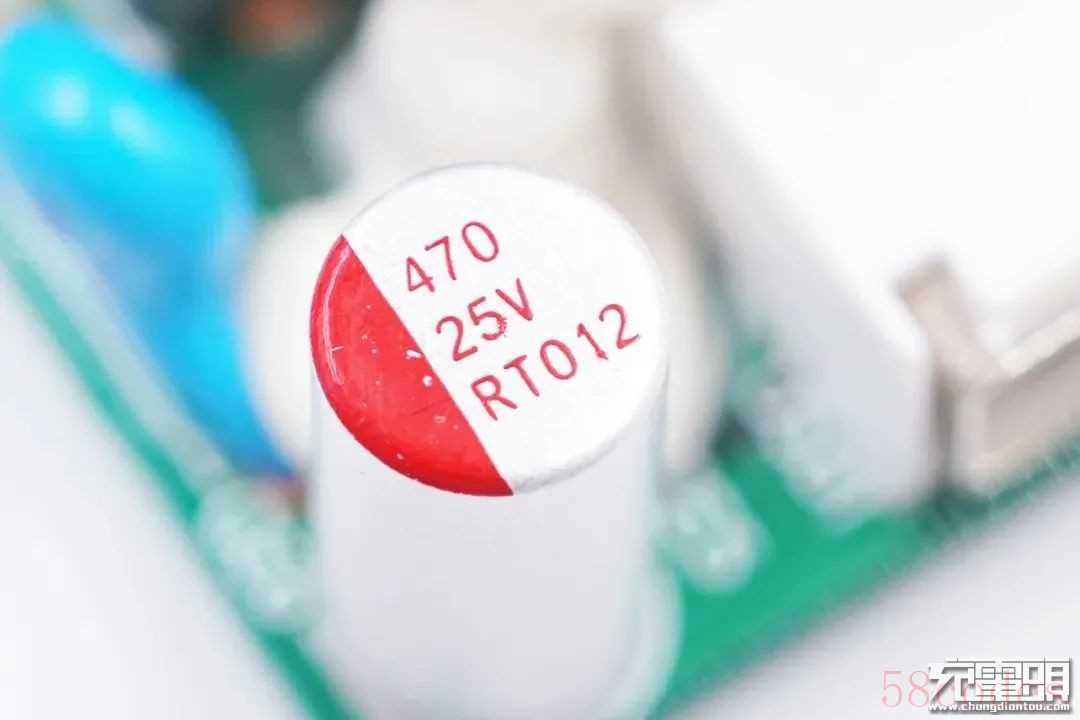

其中一颗输出滤波固态电容规格为25V 470μF。

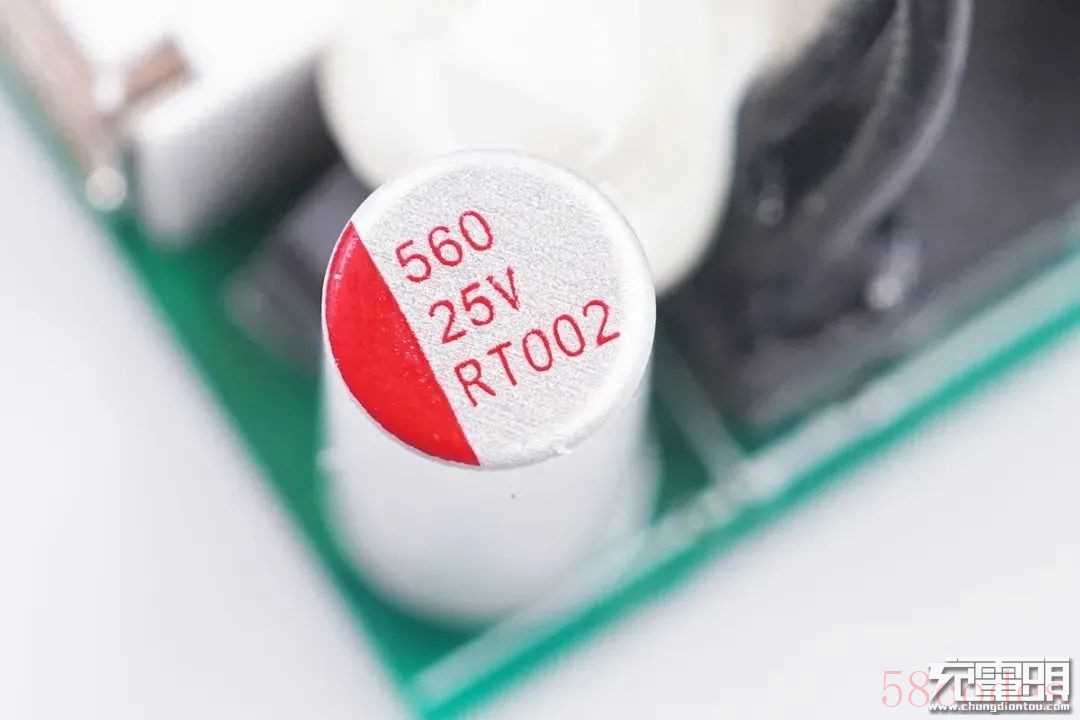

另一颗输出滤波固态电容规格为25V 560μF，两颗并联为输出滤波。

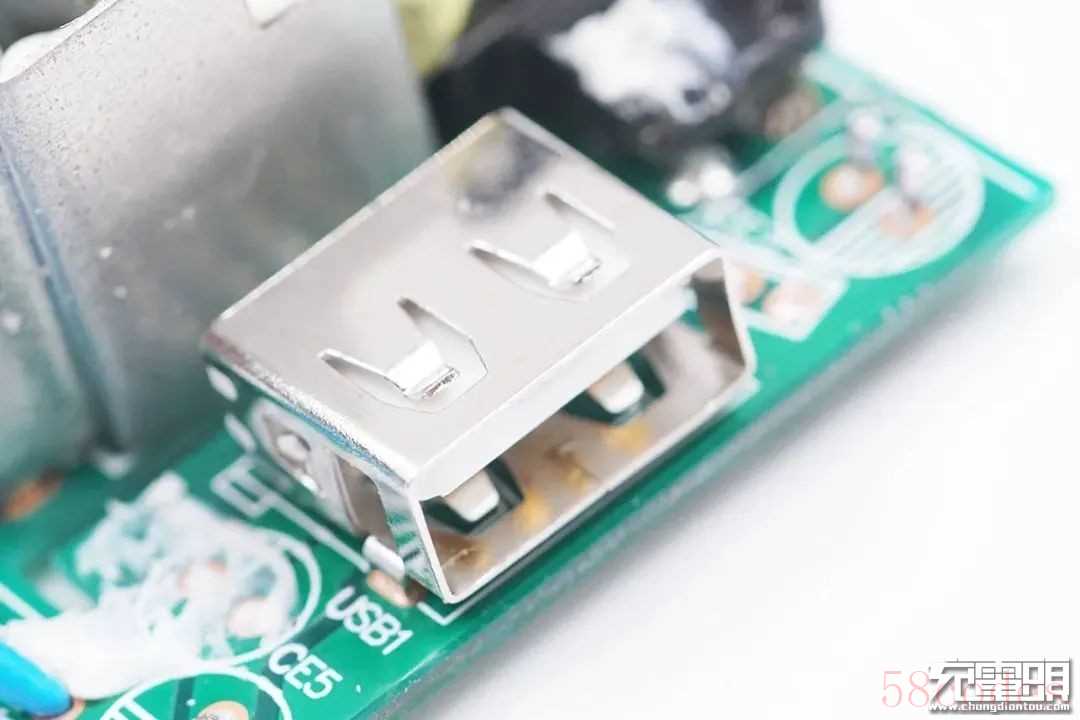

USB-A母座特写，过孔焊接。

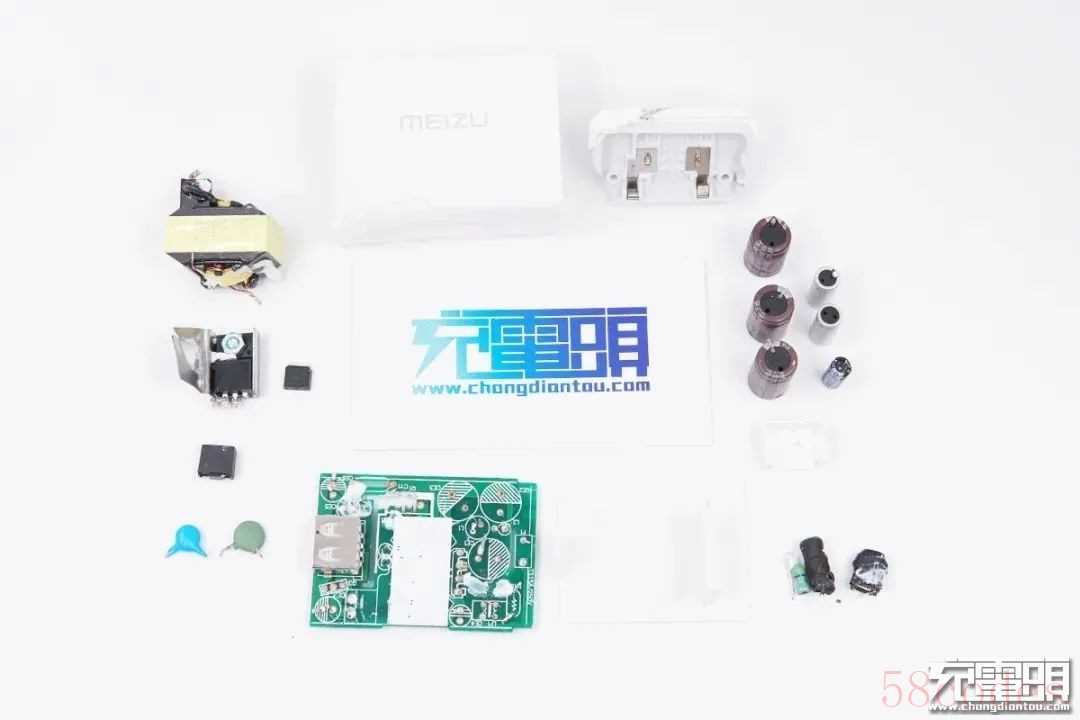

全部拆解完毕，来张全家福。

充电头网拆解总结

充电头网通过拆解了解到，魅族17Pro原装40W快充充电器内部电路设计非常简洁，元器件布局层次分明。这都归功于美思迪赛半导体初级、次级同步+协议二合一的系统解决方案的使用，性能优异。初级侧由美思迪赛半导体MX6520搭配华润华晶高压MOS，次级侧通过美思迪赛MX5410控制威兆MOS进行同步整流，并集成快充协议控制，设计新颖，外围精简。

手机步入5G时代，大功率电荷泵快充顺势成为各家品牌5G旗舰机型的标配。而充电头网据往期拆解案例得知，目前大部分5G手机的原装充电器均依赖于进口快充方案，尤其是在电源芯片部分，中国本土供应商寥寥无几，国内绝大部门电源芯片厂商基本仅能提供18W左右的成熟方案。魅族是国内首家完全基于全套中国芯电源方案开发大功率电荷泵快充充电器的手机品牌，中国芯电源方案品质得到一线手机大厂认可。

同时，作为国内首个进入5G手机大功率电荷泵快充供应链的电源芯片厂商，美思迪赛半导体的研发实力也不容小觑，在此前就已经协助知名手机厂商打造了高性能5G快充方案，并获得客户的高度认可。美思迪赛半导体也是目前国内唯一一家能提供AC-DC快充高性能整体解决方案并两次成功打入5G手机快充供应链的芯片品牌，成为国产AC-DC电源芯片领域的一颗新星。
