Camera驱动系列文章|深入解析2,MIPI与CSI基础原理与应用

MIPI与CSI背后的摄像头芯片战争，手机镜头里的数据风暴，隐藏在传感器深处的技术变革

最近研究手机摄像头怎么工作的，才发现里面藏着好多门道。从镜头捕捉光线到手机显示照片，这中间有无数看不见的信号在跑。工程师说现在基本都用MIPI和CSI协议，这两套东西搞不定摄像头连个像素都传不出来。

MIPI是专门给移动设备定的标准，最早那几家大公司搞出来的。像TI、ST这些名字听起来高大上的企业，其实都是做芯片的。他们定了个规矩，让传感器和手机芯片之间能高效沟通。CSI则是MIPI下面专门给摄像头用的，走数据用的。为啥现在手机摄像头能越来越高清？靠的就是CSI-2这种协议支撑。

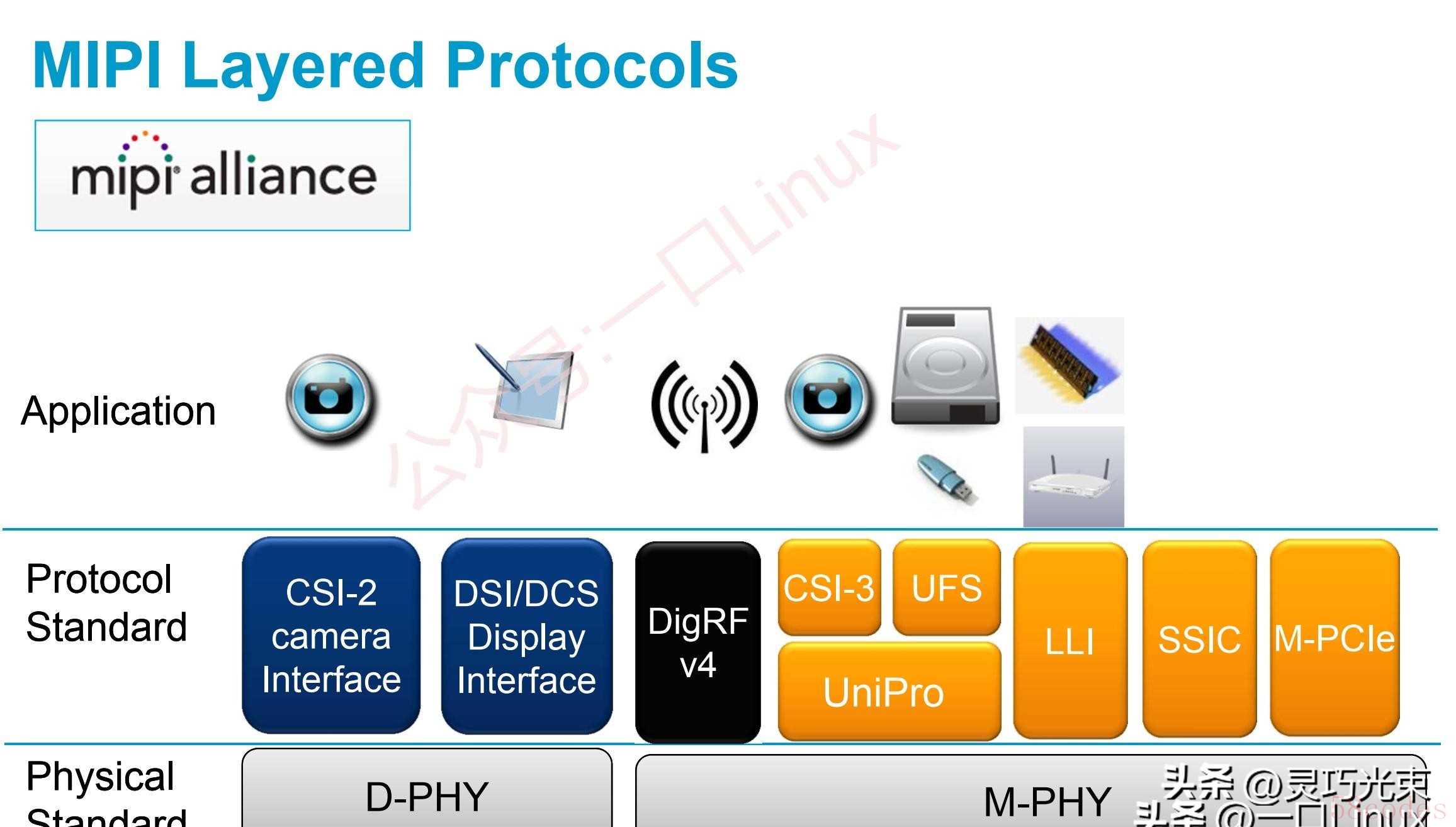

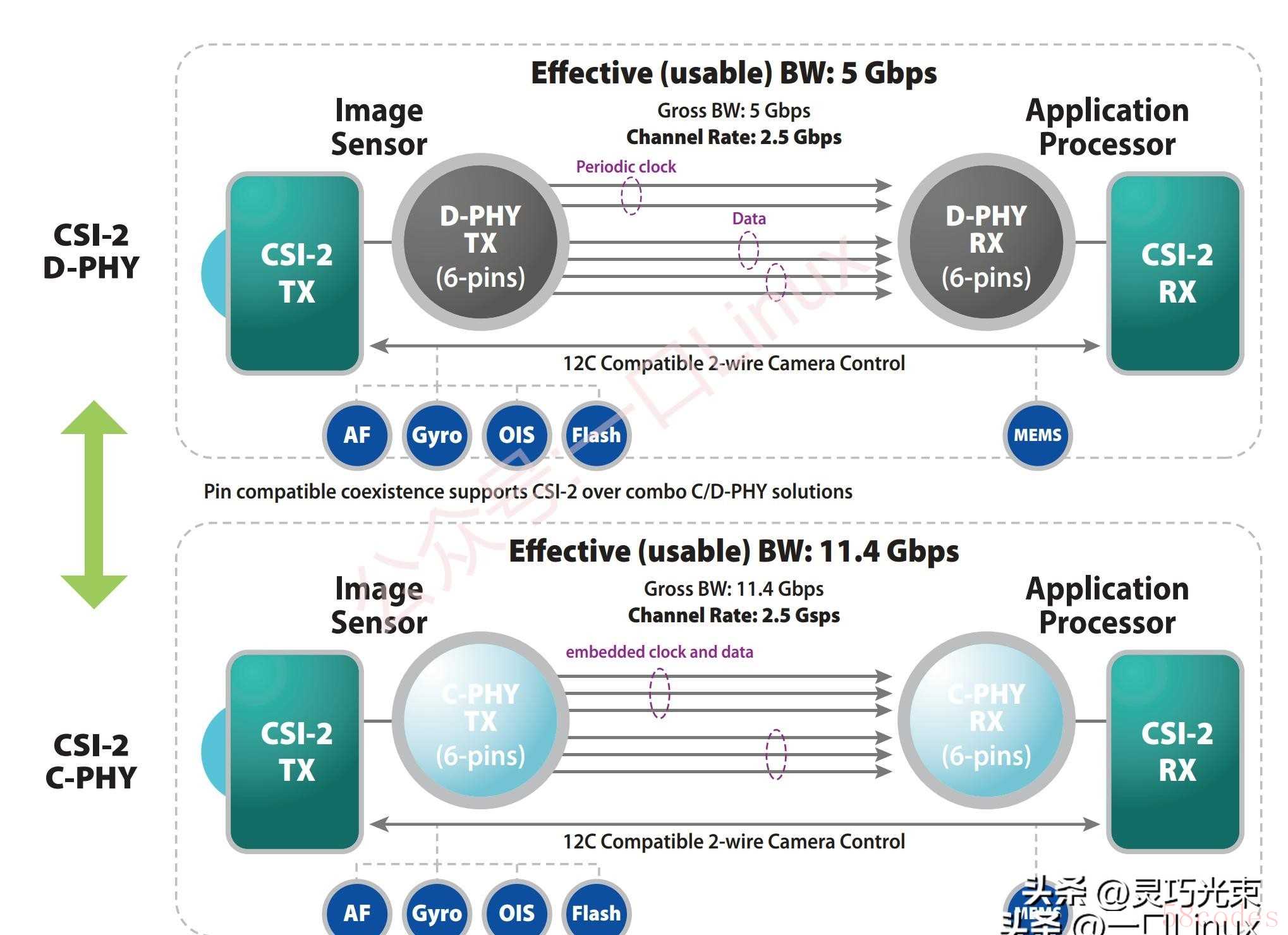

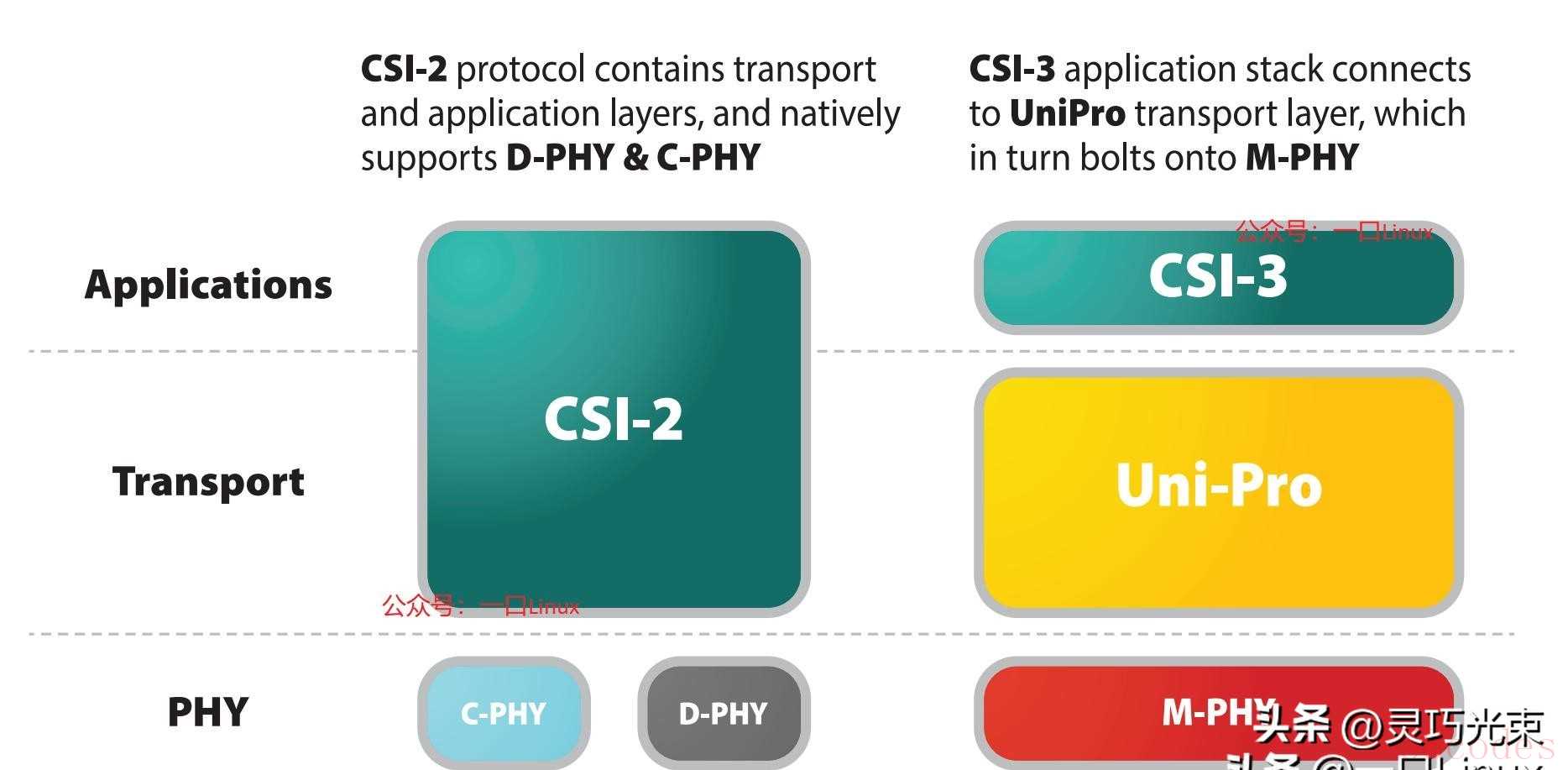

具体怎么运作的？简单说就是分好几层干不同的活。最底层物理层靠D-PHY或者C-PHY传输数据，就像两条不同的高速路，一条老路跑得慢但稳，新路速度快但需要特殊技术。D-PHY比较常见，好多国产芯片用这个。数据出来后得打包，加头加尾，再分到多个通道里，防止堵车。

传感器拍到的画面刚开始是乱乱的原始数据，得经过ISP处理才像样。ISP像个多功能美工，能把歪扭的像素校正，颜色调整，噪点擦掉。瑞芯微的芯片就用ISP2.1版本，处理流程分好几步，先收原始数据，再转RGB，最后变成人看的YUV格式。中间有个叫IOMMU的模块，专门把分散的数据装进连续的空间里，让处理更顺手。

实际应用里，摄像头模组接到手机板子上，通过MIPI接口连到处理器。数据先到VIP模块暂存，再输到ISP处理，最后才能出图。比如OV13850这种传感器，拍完照后数据先放大规模，调整电压增益，再转数字信号，再经过压缩打包发出去。整个过程快的话零点几秒就能完成。

开发人员调试最头疼的可能是异步设备注册，有时候传感器和控制器沟通不畅，画面直接黑屏。还有就是走线布局，pcb板上线路稍微走歪了，信号就出故障。有工程师说之前遇到电磁干扰问题，开个WiFi摄像头画面就开始雪花，最后不得不重新设计屏蔽层。

新技术都在往高速低功耗方向冲，C-PHY比D-PHY更快，但要用更多特殊设计。以后传感器分辨率肯定越来越高，现在一亿像素的手机已经出现了，后面数据量还得翻番。但传输通道要拓宽，耗电得控制住，这对协议和硬件都是新考验。

这些看不见的变化，说不定下次拍照时就能感觉出来了。
