华硕TUF小旋风V2 WiFi7路由器深度拆解,揭秘专属电竞接口配置

前言

本期拆解带来的是华硕TUF小旋风 V2 WiFi7路由器，这款路由器支持BE3600规格，支持双频聚合技术。机身采用塑料材质，两侧设有镂空格栅加强散热，通过空气自然对流增强散热能力，并可挂上洞洞板，提升摆放灵活性。

路由器内置博通2.0GHz主频四核处理器，搭配1GB DDR4内存，256MB FLASH，设有2.4G和5G天线，具备一个2.5G高速有线接口和四个千兆接口，并设有专属电竞端口，还支持手游电竞模式，优先传输游戏封包。下面就带来这款路由器的拆解，一起看看内部的方案和设计。

ASUS华硕TUF小旋风 V2 WiFi7路由器开箱

包装盒正面印有华硕品牌，产品名称和产品特点，右侧印有产品外观。

包装盒背面印有产品卖点，内置高性能CPU，移动电竞，无缝漫游，端口转发，甄别优质游戏节点，全新WiFi7技术。

包装盒侧面标注产品规格和包装内容物信息。

路由器产品规格

接口类型：1 x 2.5千兆 WAN 接口

4 x 千兆 LAN 接口

1 x USB 3.2 Gen 1 接口

天线：4 x 不可拆式天线

内存：256MB Flash & 1GB DDR4 RAM

运行频率：2.4GHz 和 5GHz

加密：WPA/WPA2/WPA3-Personal，WPA/WPA2-Enterprise

WPS（WiFi protected setup）

数据传输速率：802.11b：高达11Mbps

802.11a/g：高达54Mbps

802.11n：高达300Mbps

802.11ac（1024 QAM）：高达2133Mbps

802.11ax（2.4GHz）：高达574Mbps

802.11ax（5GHz）：高达2402Mbps

802.11be（2.4GHz）：高达688Mbps

802.11be（5GHz）：高达2882Mbps

电源适配器：AC输入：100 ~ 240V（50~60Hz）

DC输出：12V with max：2A

尺寸：274 x 168 x 205毫米

重量：561.4克。

路由器包装内容物

TUF 小旋风 V2 双频无线电竞路由器

RJ-45网线

电源适配器

快速使用指南

保修卡

包装盒另一侧印有路由器接口定义。

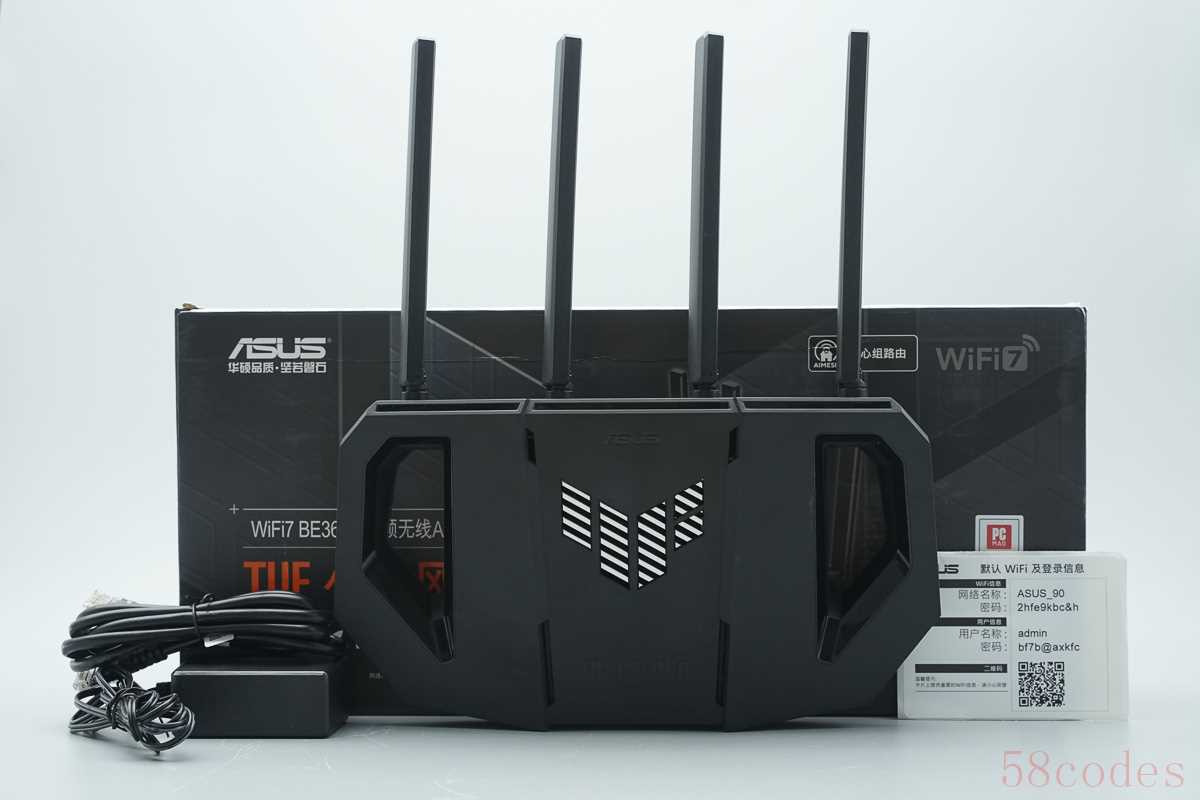

包装内含路由器，电源适配器，网线，登录信息。

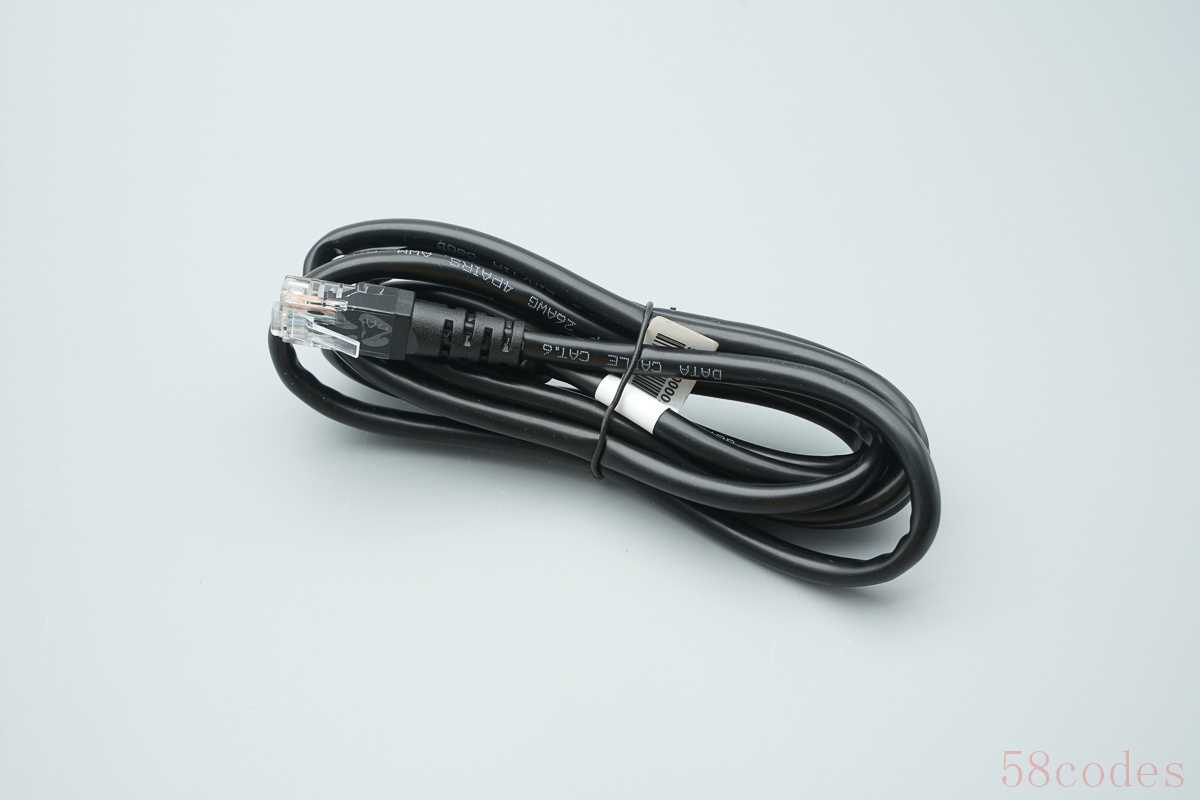

路由器附带6类网线一览。

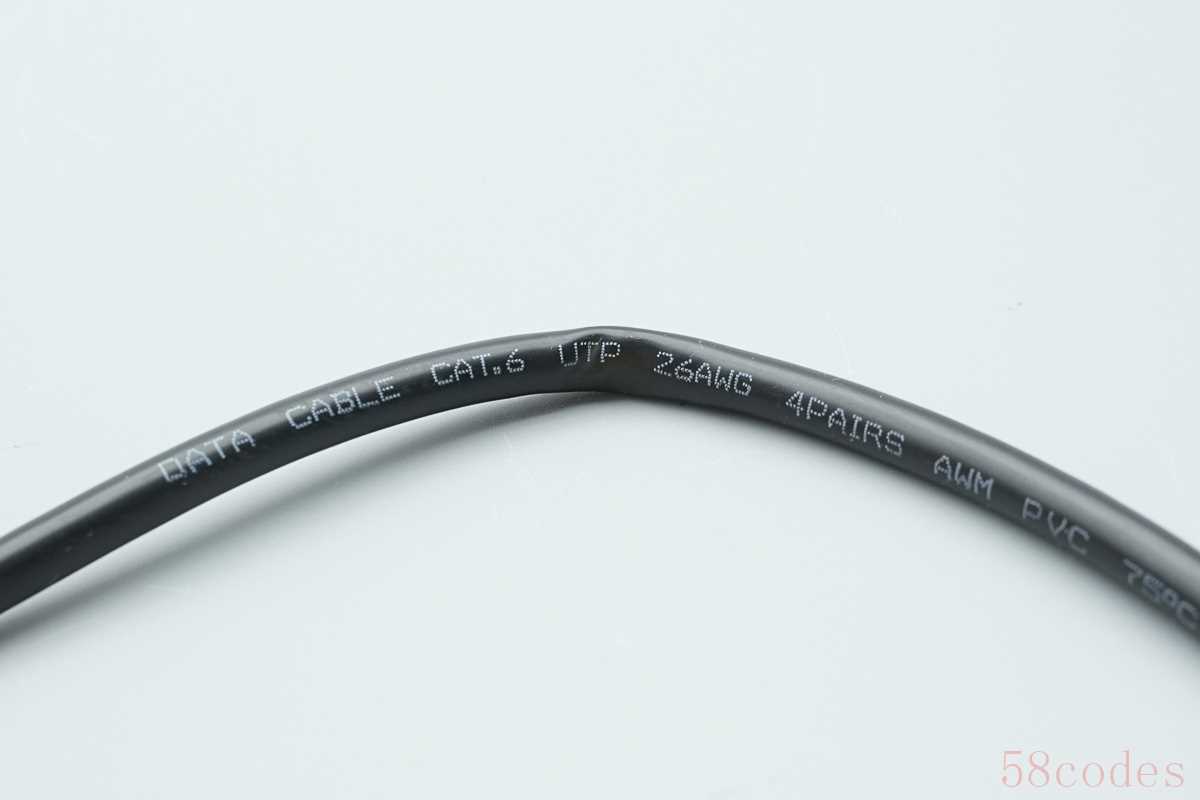

网线标注CAT.6 UTP。

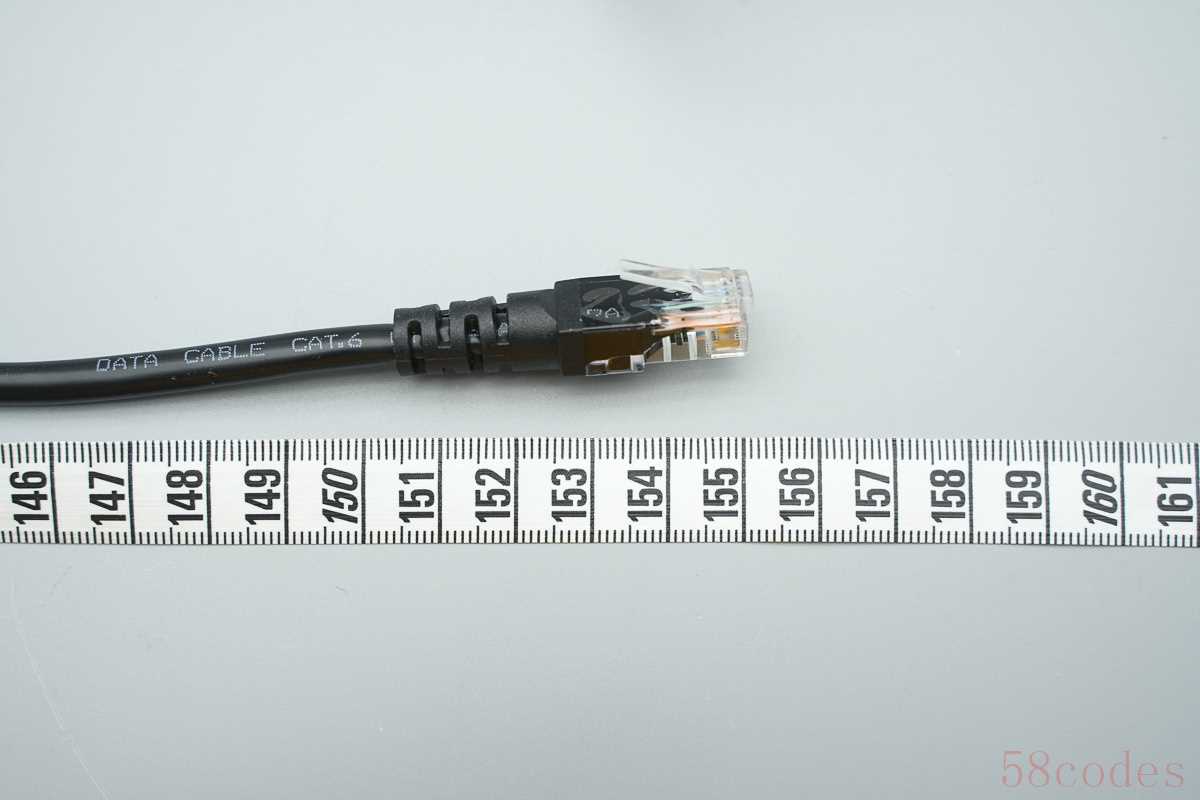

测得网线长度约为155cm。

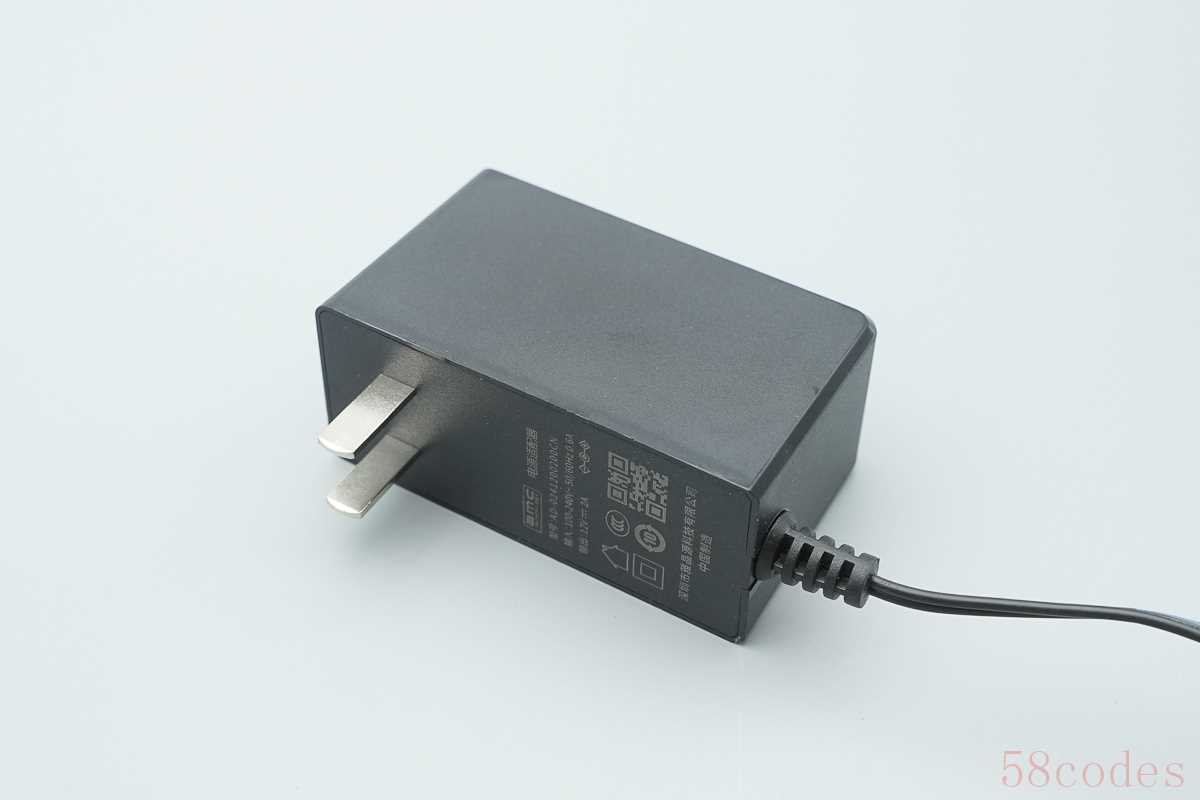

电源适配器具备国标两脚插头。

适配器插脚面标注产品信息。

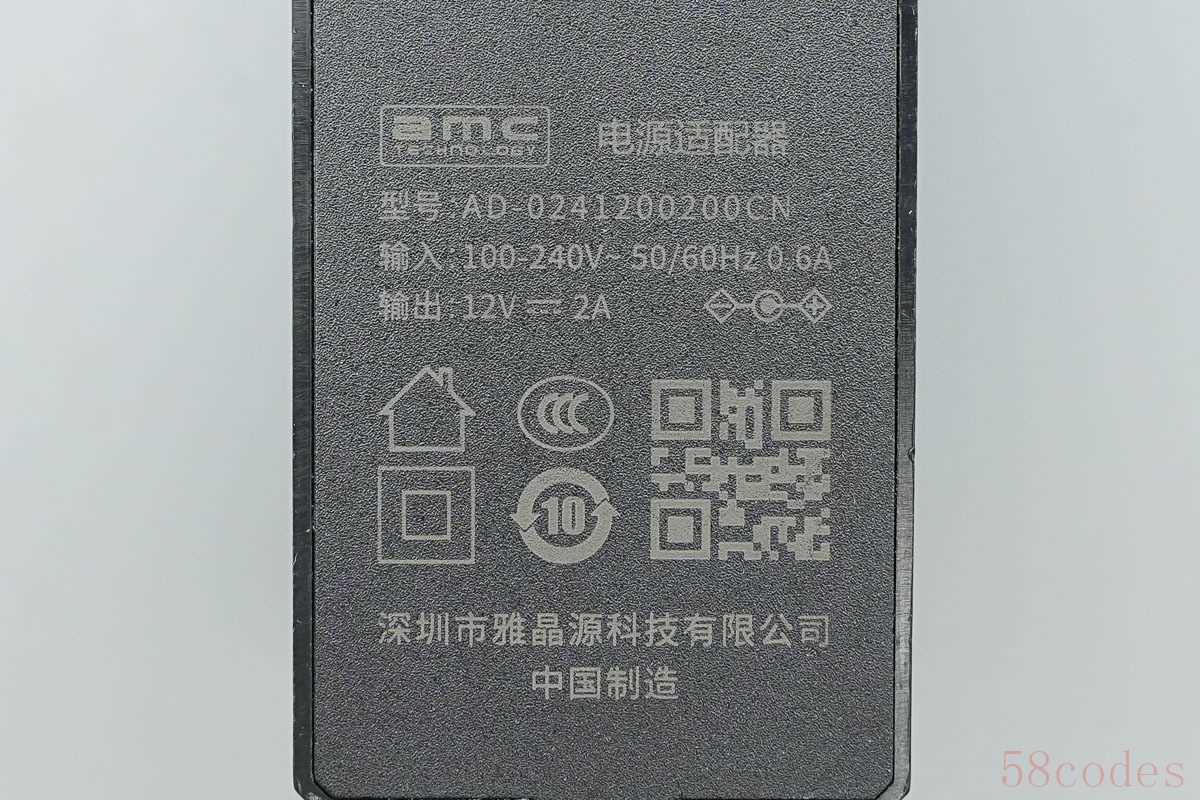

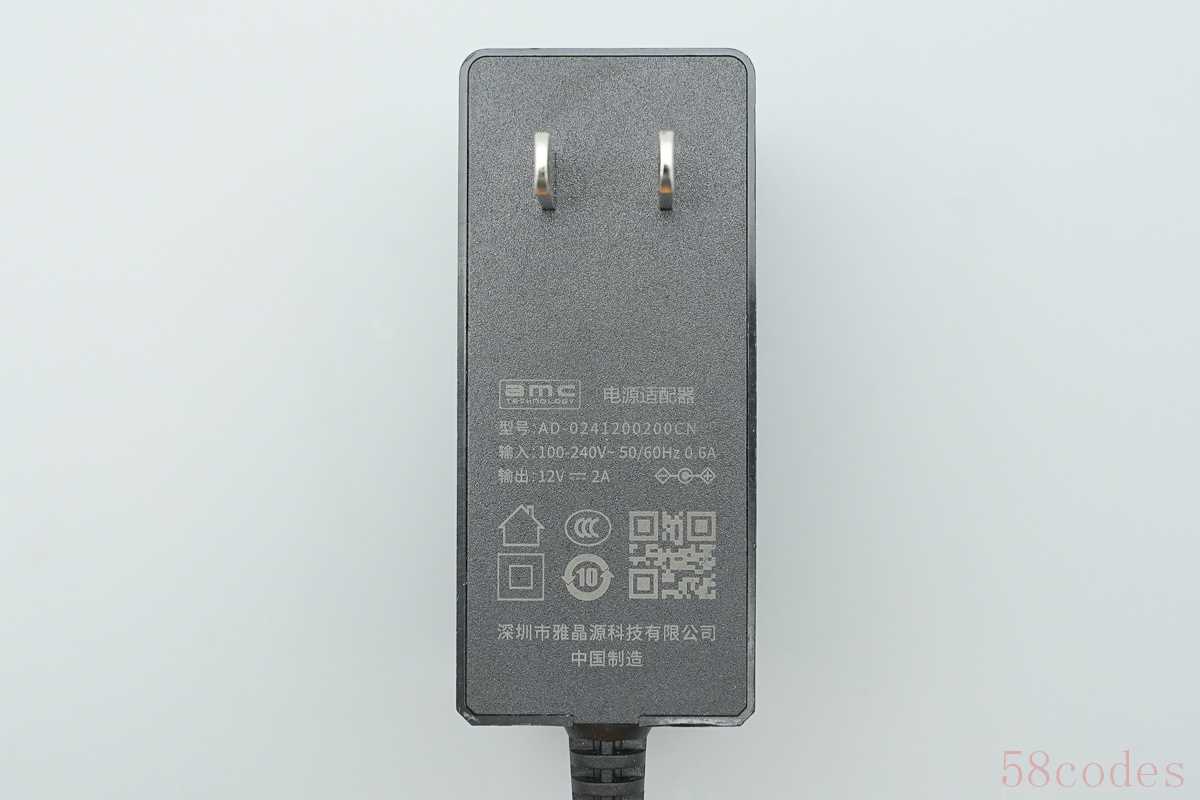

电源适配器铭牌信息特写

型号：AD-0241200200CN

输入：100-240V~ 50/60Hz 0.6A

输出：12V ⎓ 2A

深圳市雅晶源科技有限公司 中国制造。

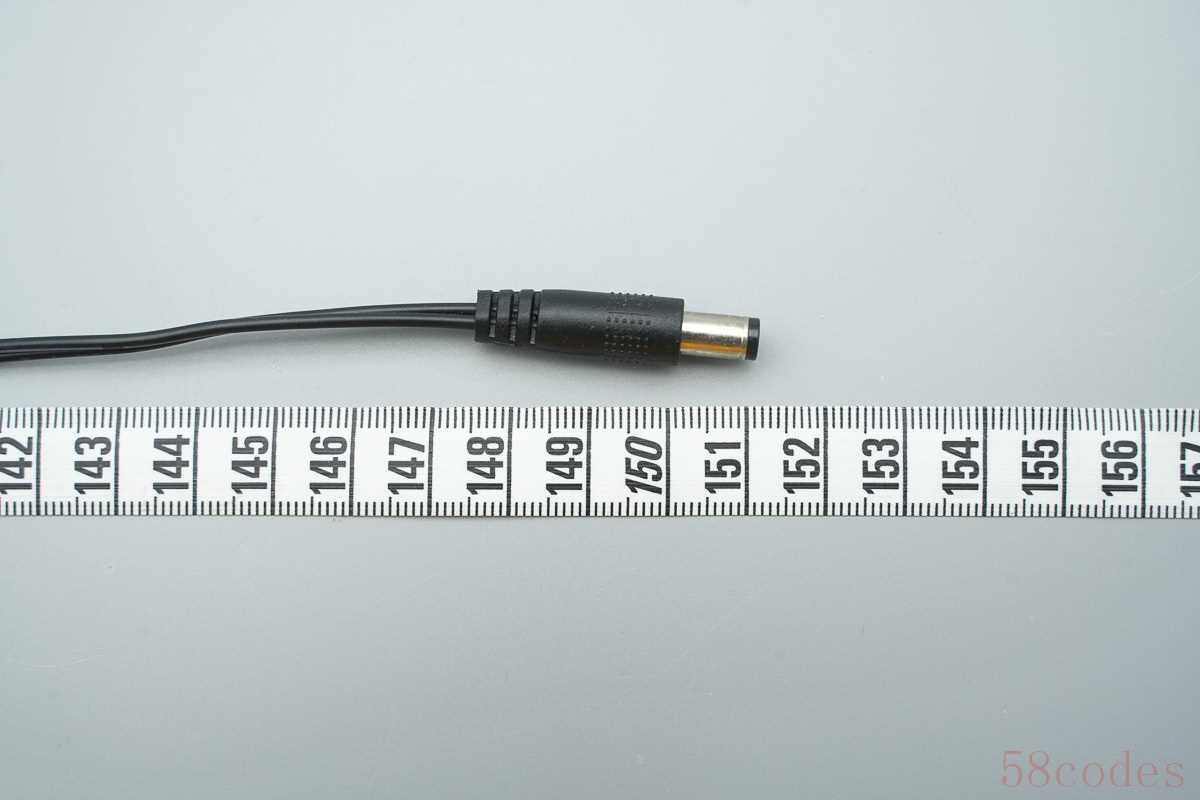

电源适配器为DC插头，测得输出线长度约为151cm。

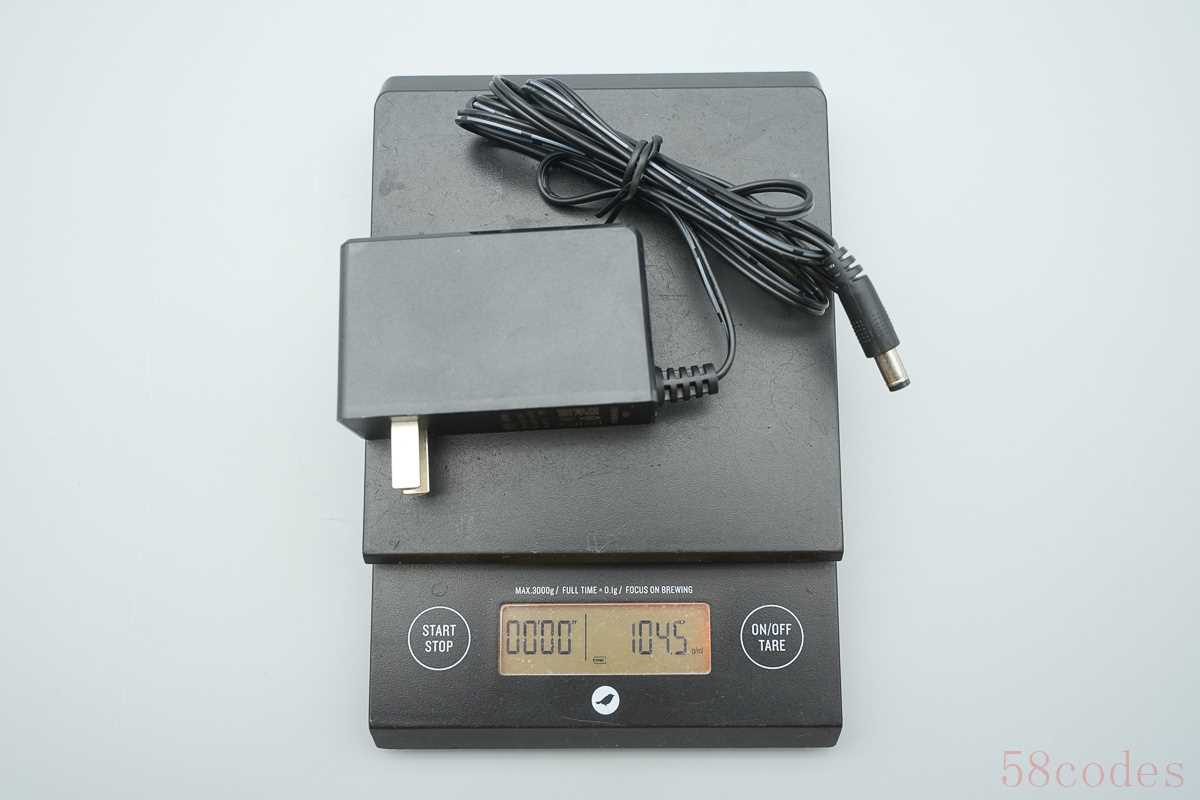

电源适配器重量约为104.5g。

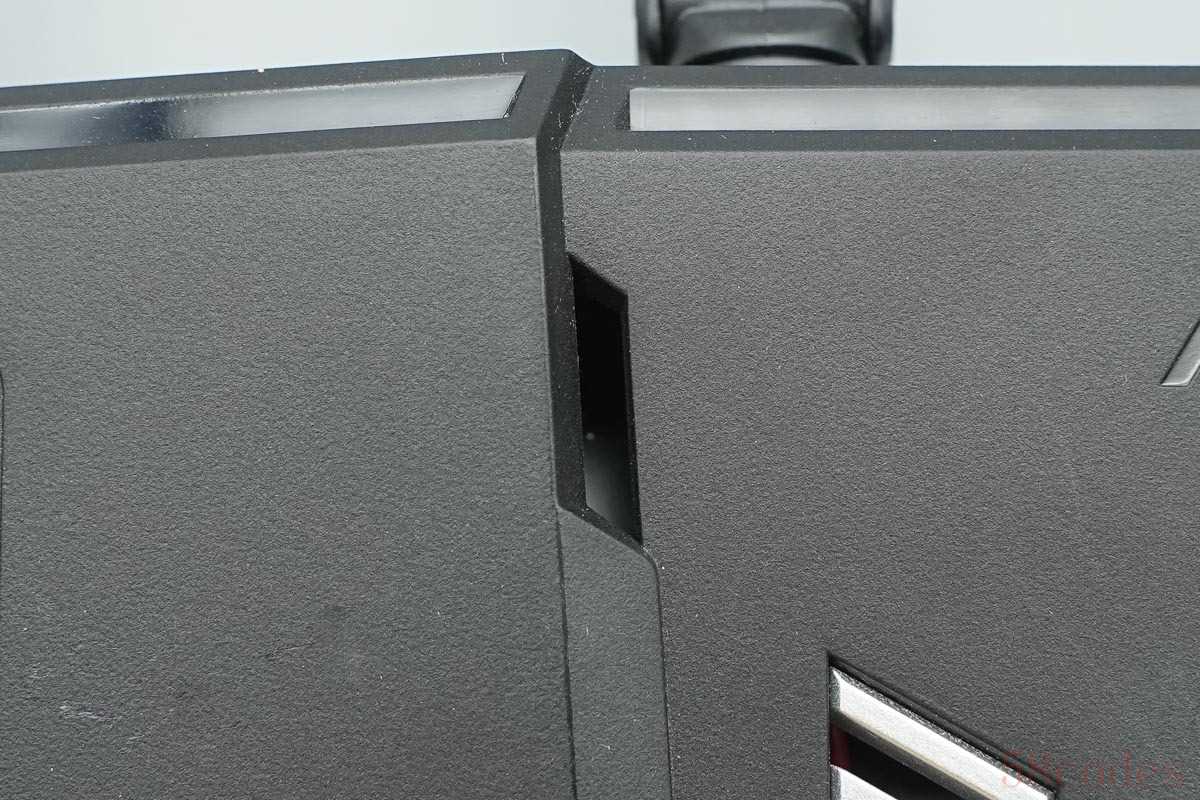

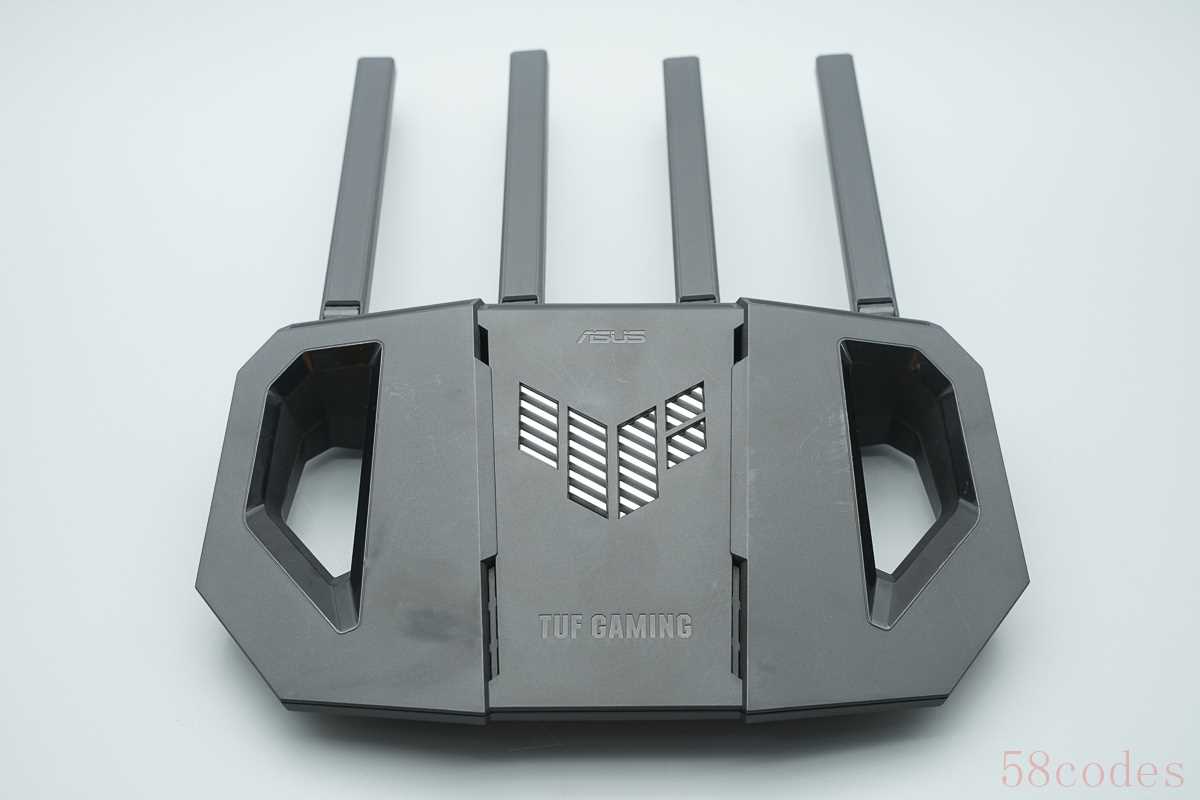

路由器机身后方设有双频天线，机身左右两侧为镂空设计，提升散热能力。

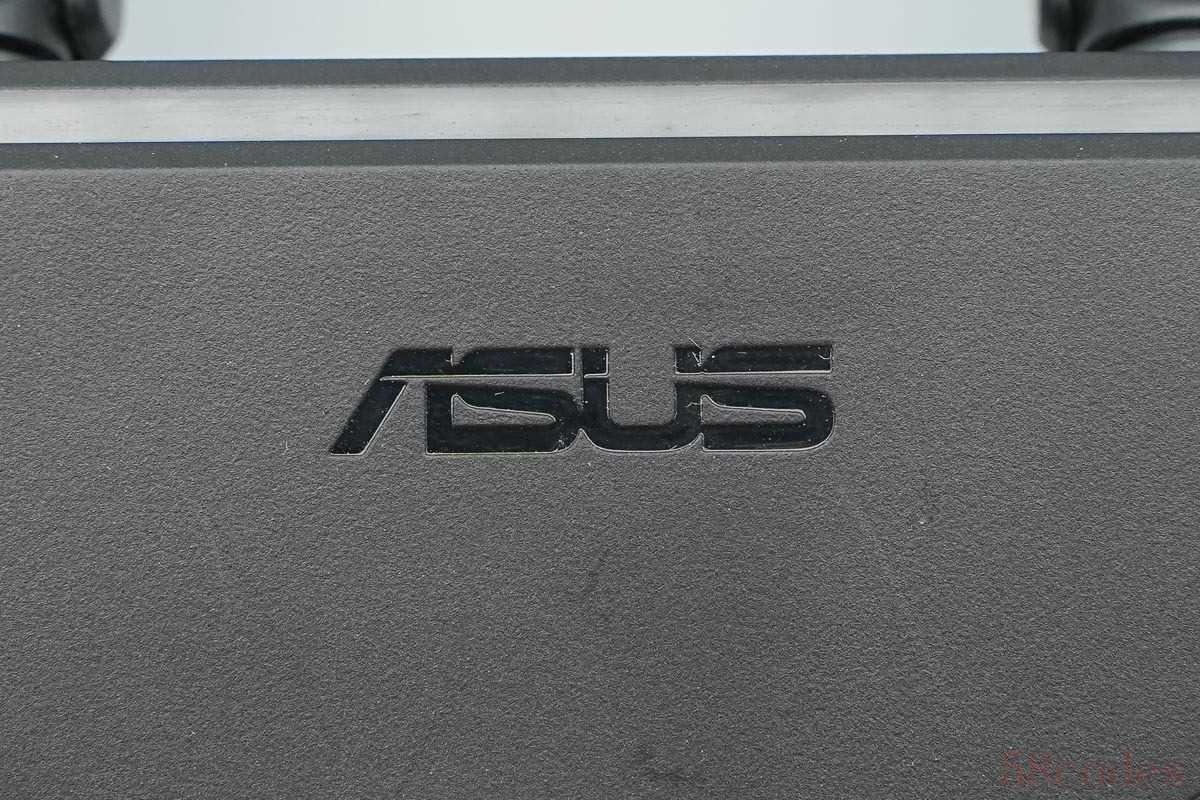

机身顶部印有ASUS logo。

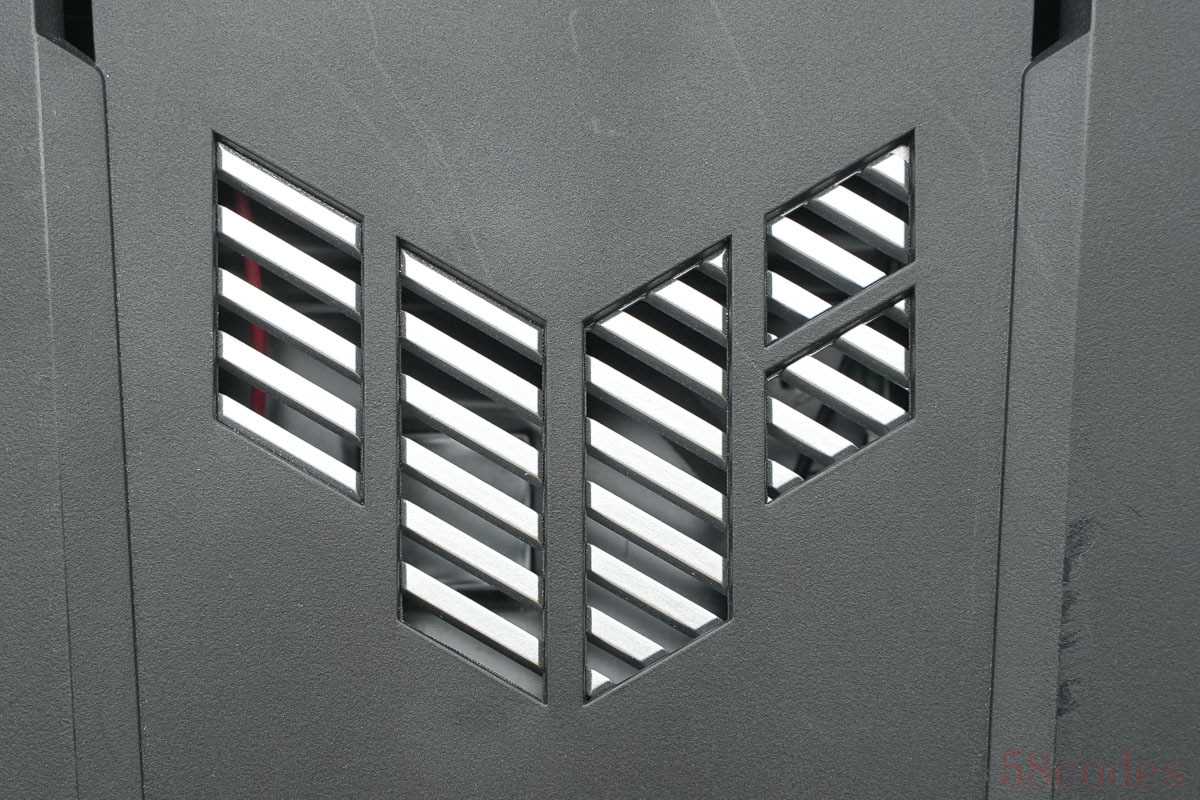

机身正面中间位置设有散热孔。

机身正面两侧也设有散热孔。

机身下方位置散热孔特写。

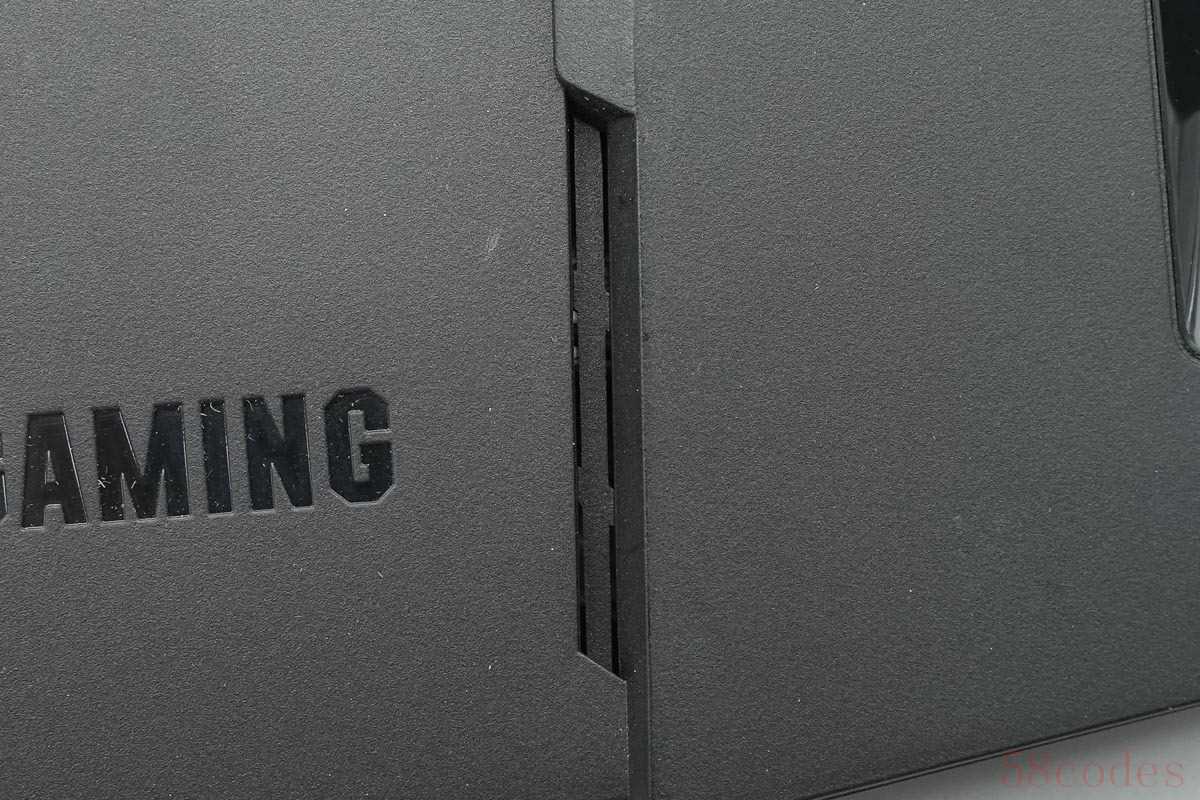

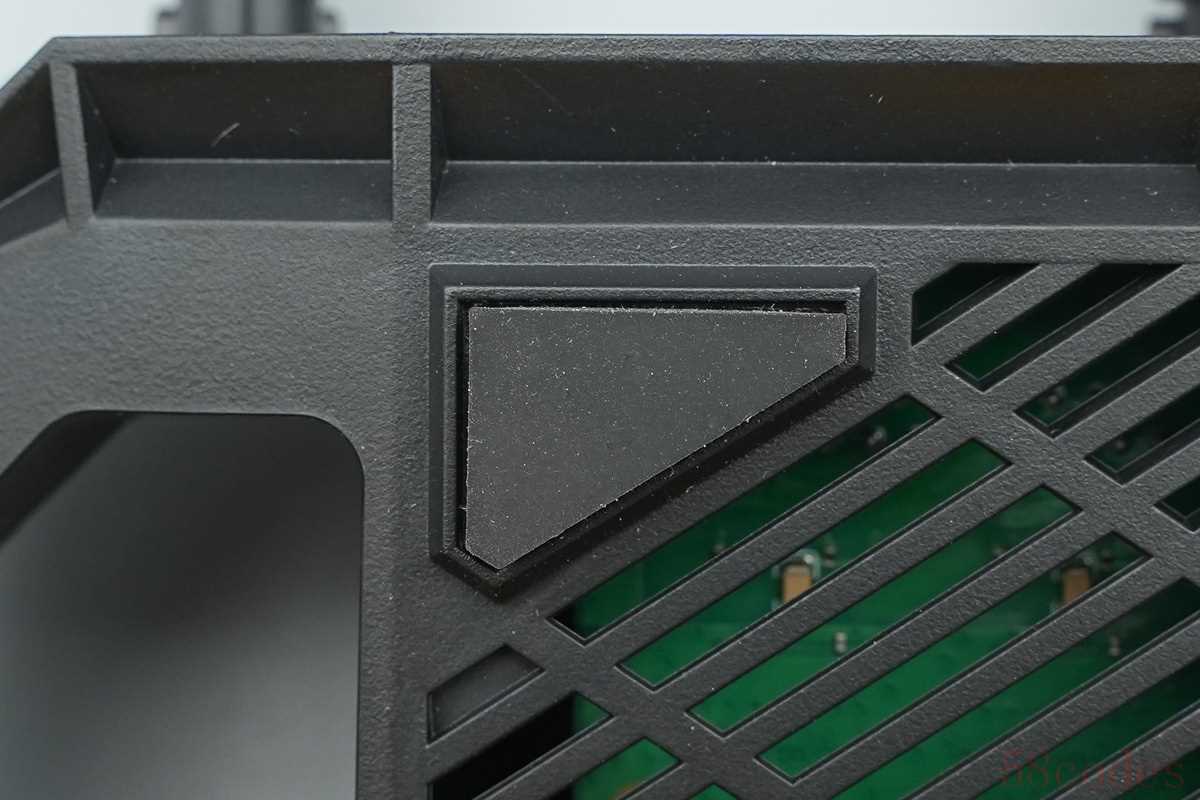

机身两侧镂空区域内侧设有散热孔。

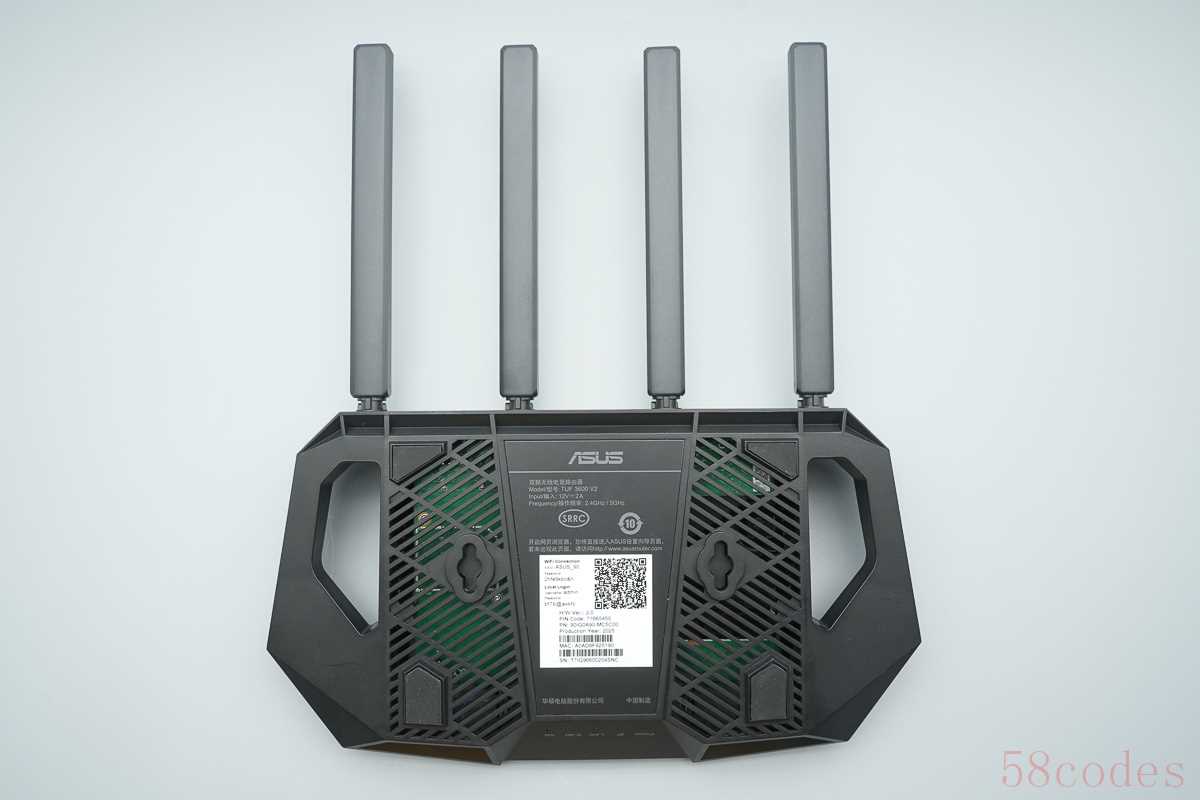

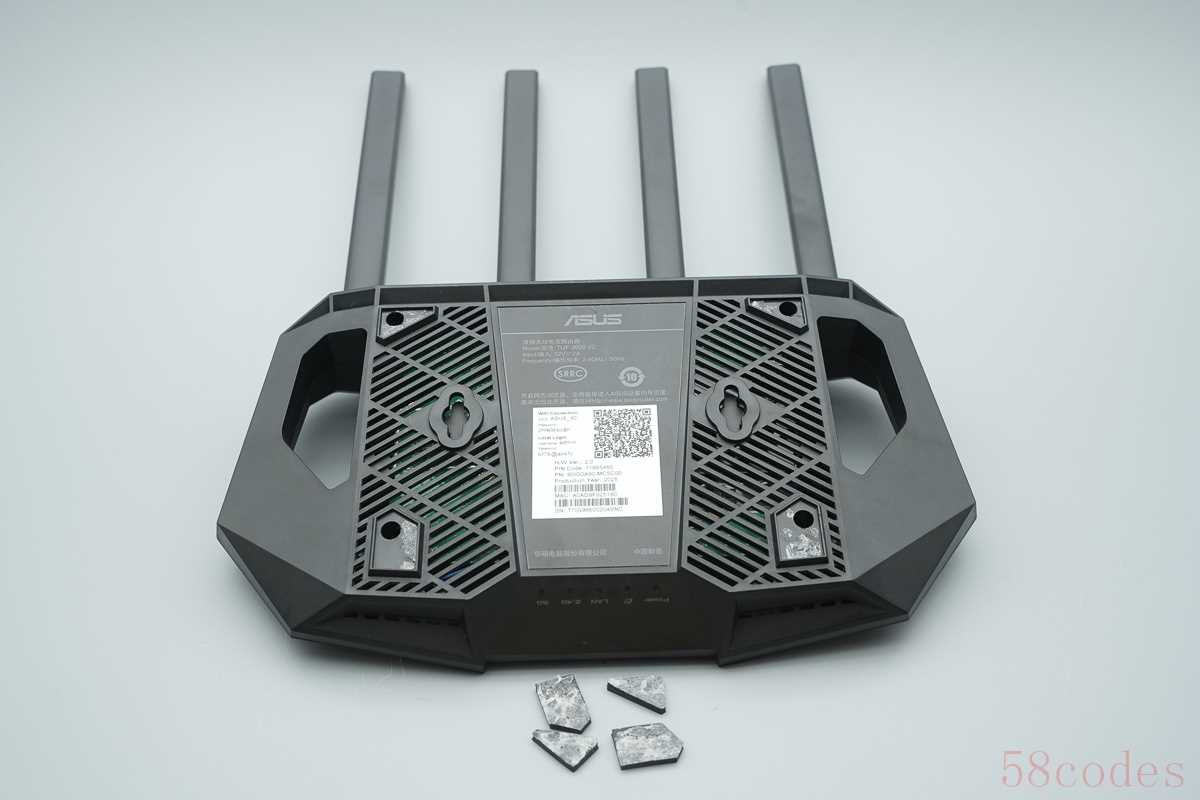

路由器机身背面设有脚垫，挂孔，中间位置粘贴信息标签，两侧设有大面积散热孔加强散热。

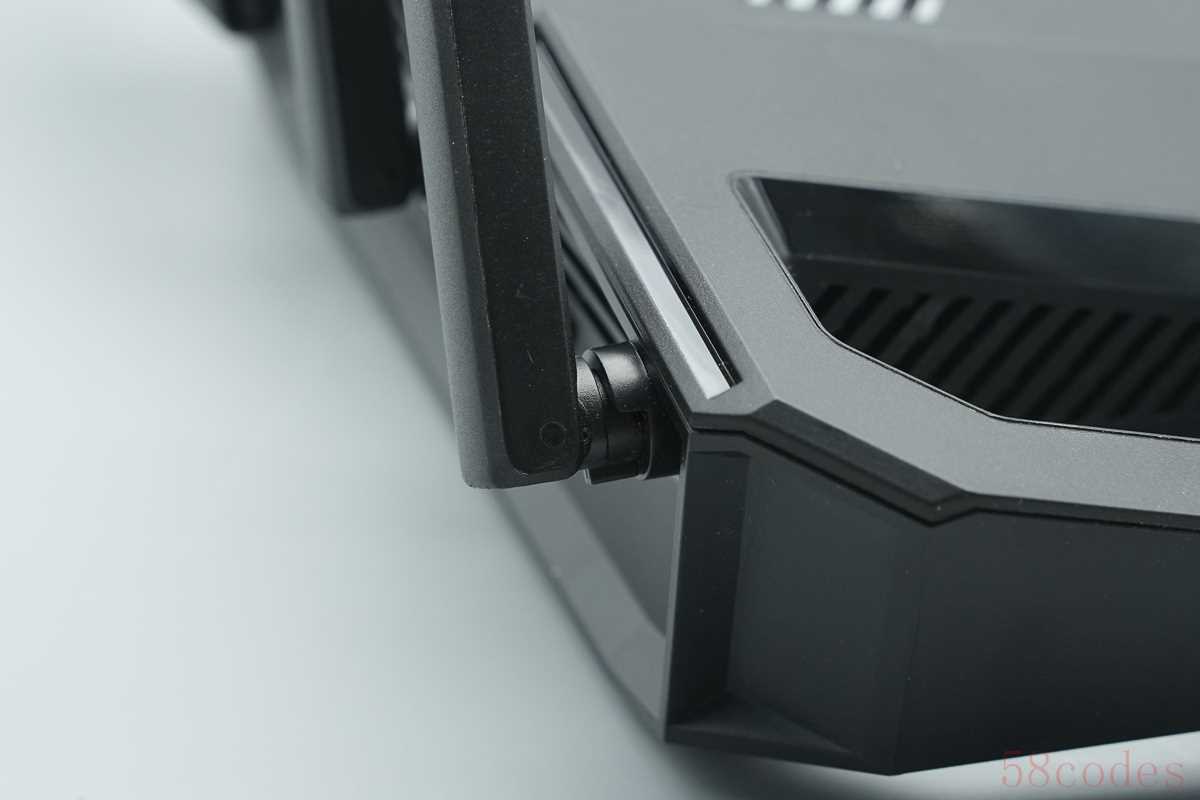

天线可调节角度，支持路由器水平摆放和垂直放置。

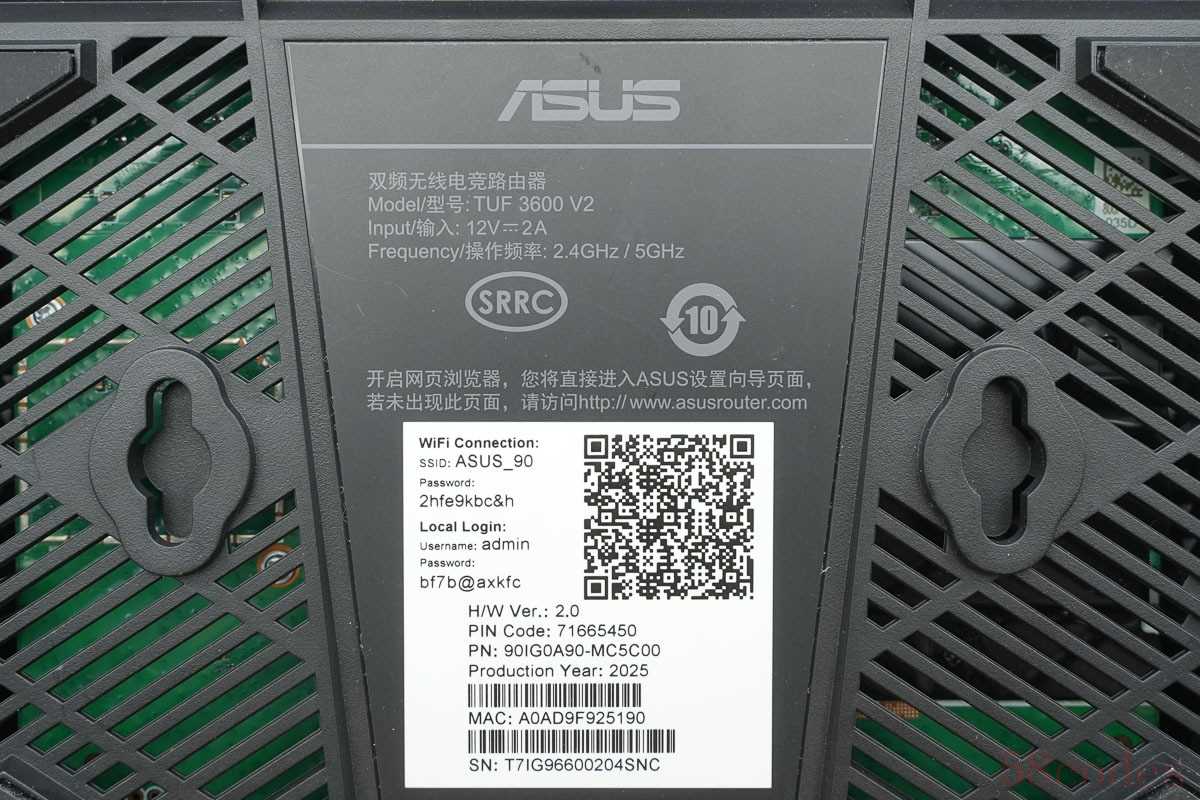

双频无线电竞路由器

型号：TUF 3600 V2

输入：12V ⎓ 2A

操作频率：2.4GHz/5GHz

机身底部设有防滑脚垫。

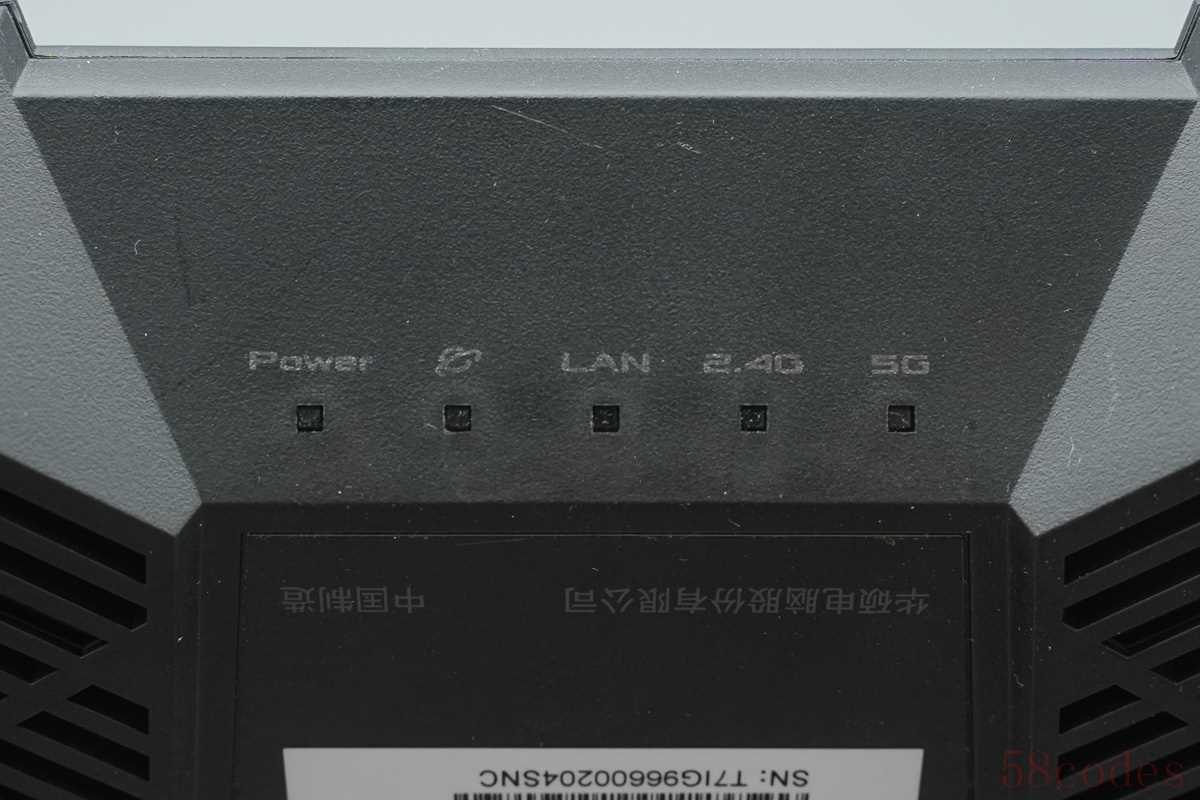

机身前部设有电源指示灯，联网指示灯，有线连接指示灯，2.4G和5G网络指示灯。

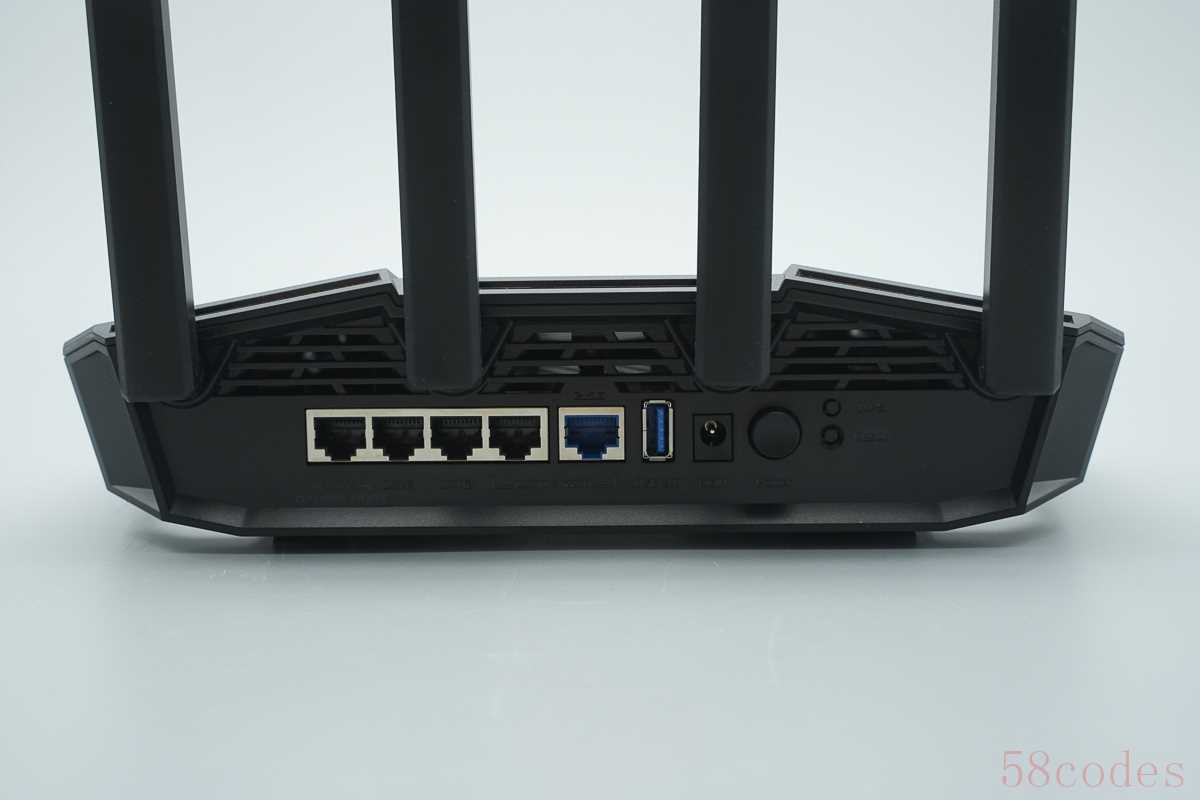

机身后部设有无线天线，网络接口，USB接口，电源接口，电源开关和复位按键。

测得路由器机身宽度约为270mm。

机身深度约为147.7mm。

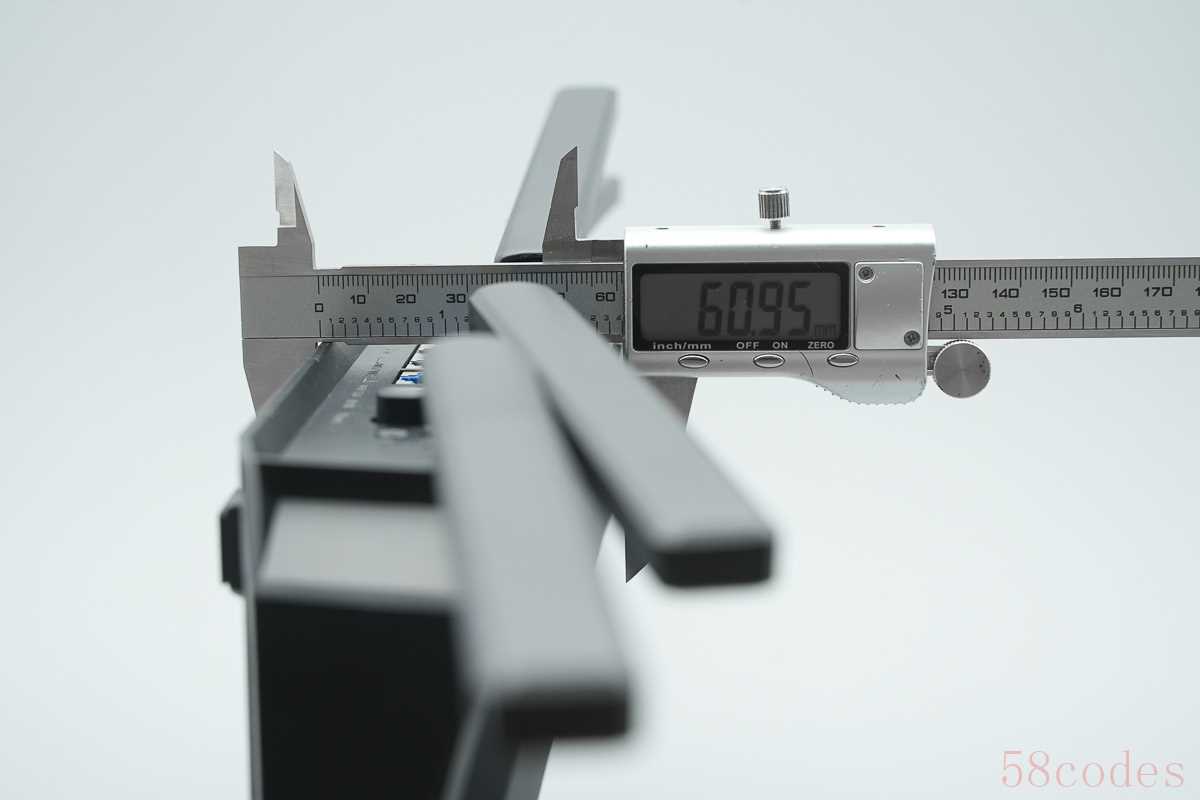

机身高度约为61mm。

路由器拿在手上的大小直观感受。

测得路由器机身重量约为557g。

ASUS华硕TUF小旋风 V2 WiFi7路由器拆解

看完了华硕TUF小旋风 V2 WiFi7路由器的外观，下面就进行拆解，一起看看内部的方案和设计。

首先撕下机身底部的防滑脚垫。

脚垫内部设有固定螺丝。

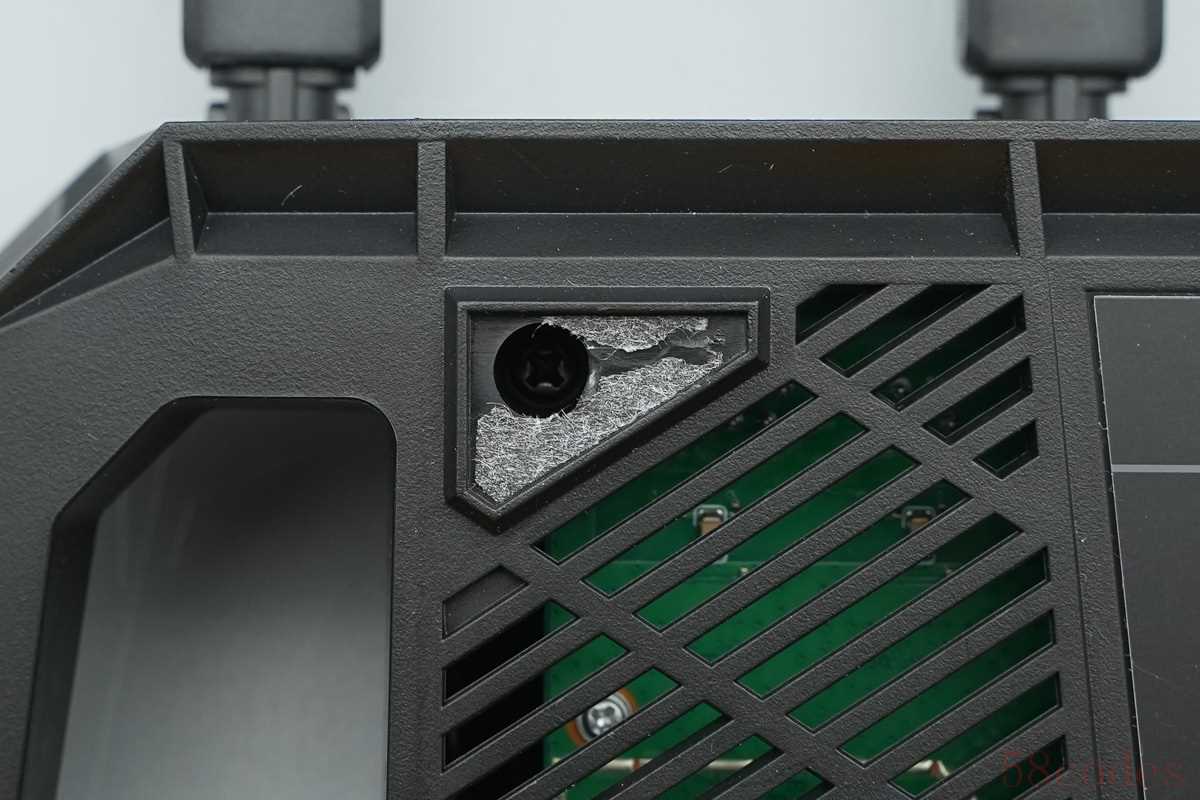

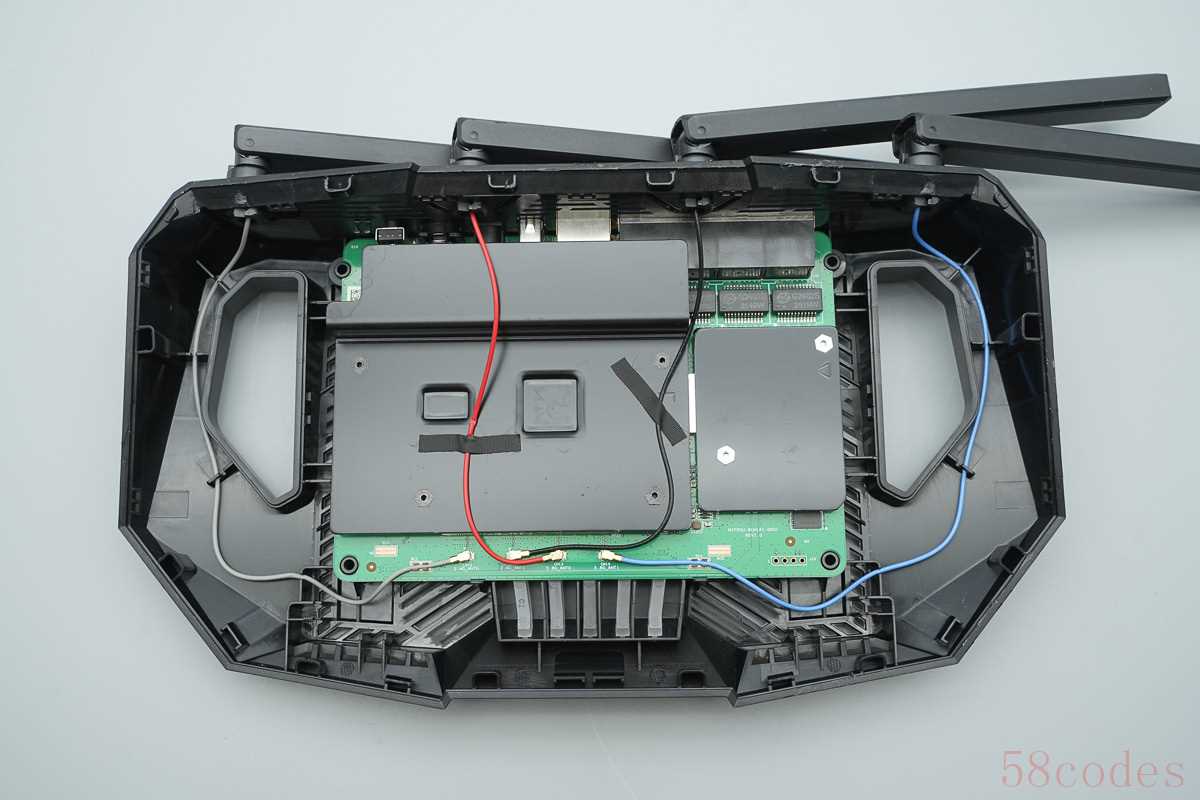

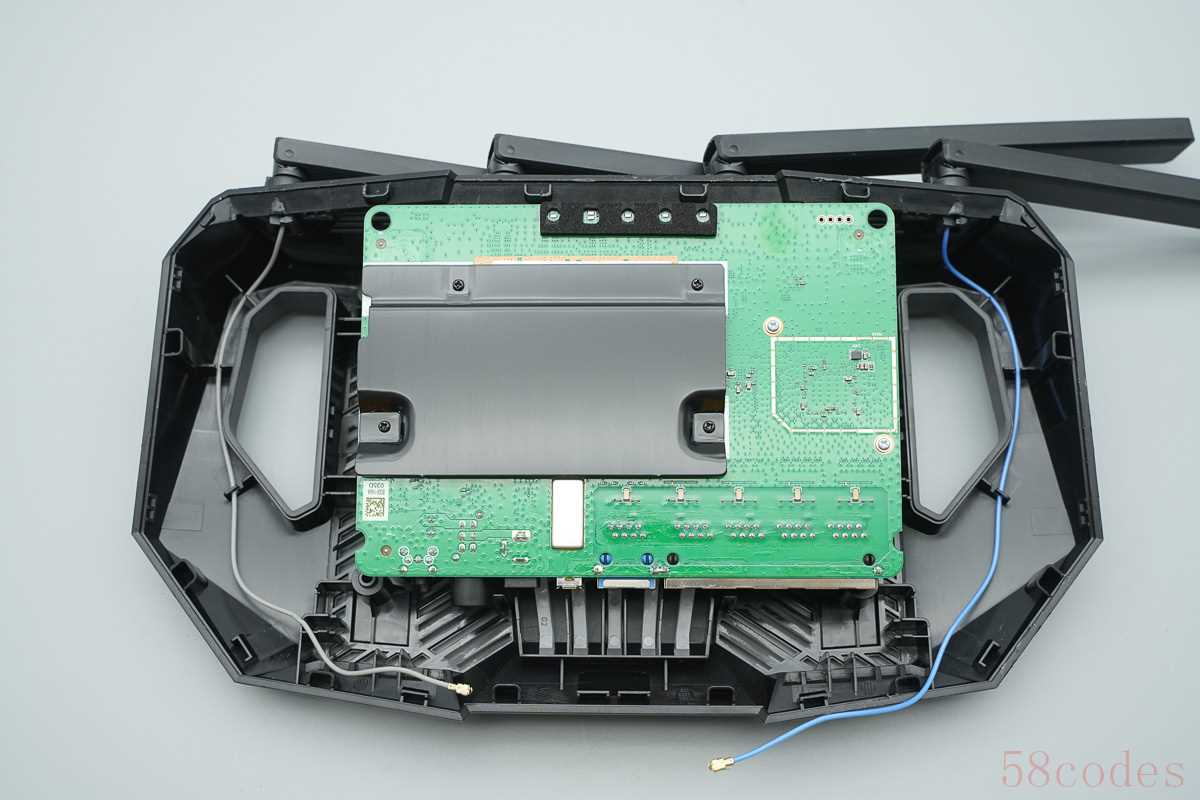

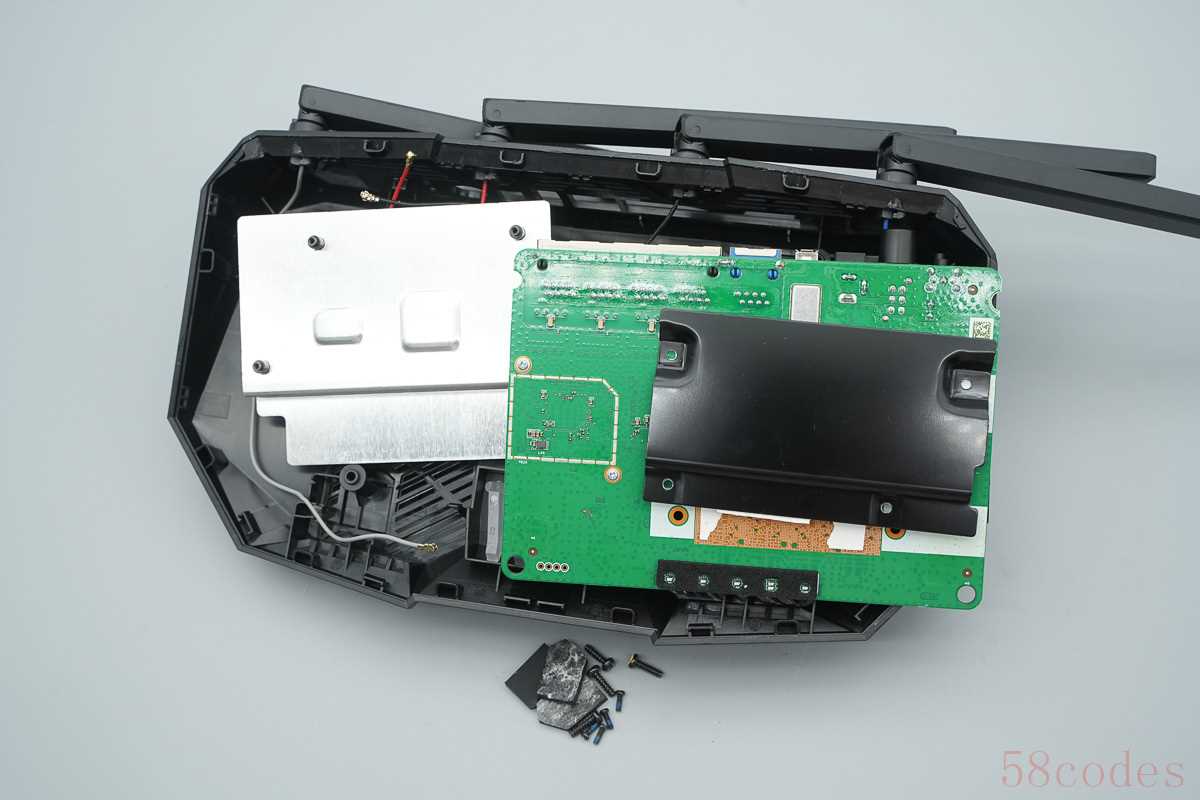

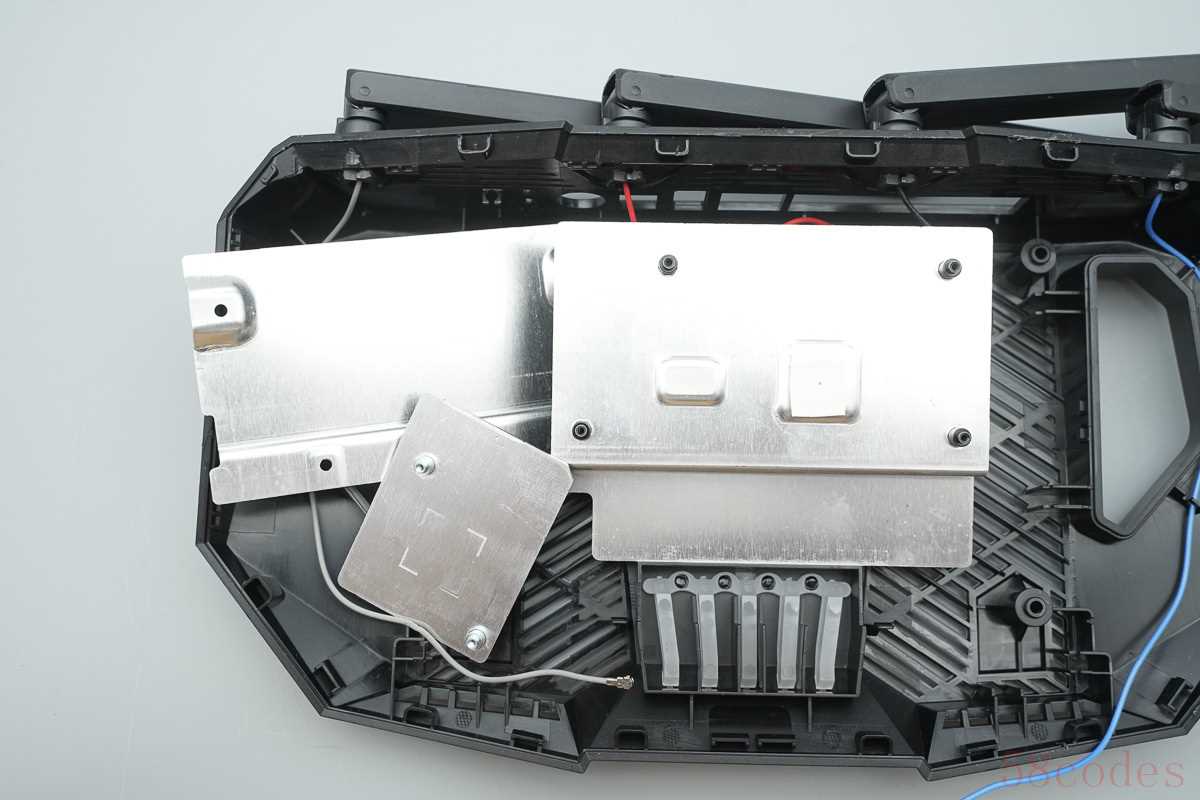

拧下螺丝，打开固定卡扣，拆开路由器外壳。路由器内部PCBA模块覆盖有大面积铝制散热片，同轴馈线通过胶带粘贴固定。

馈线通过连接器连接，便于组装。

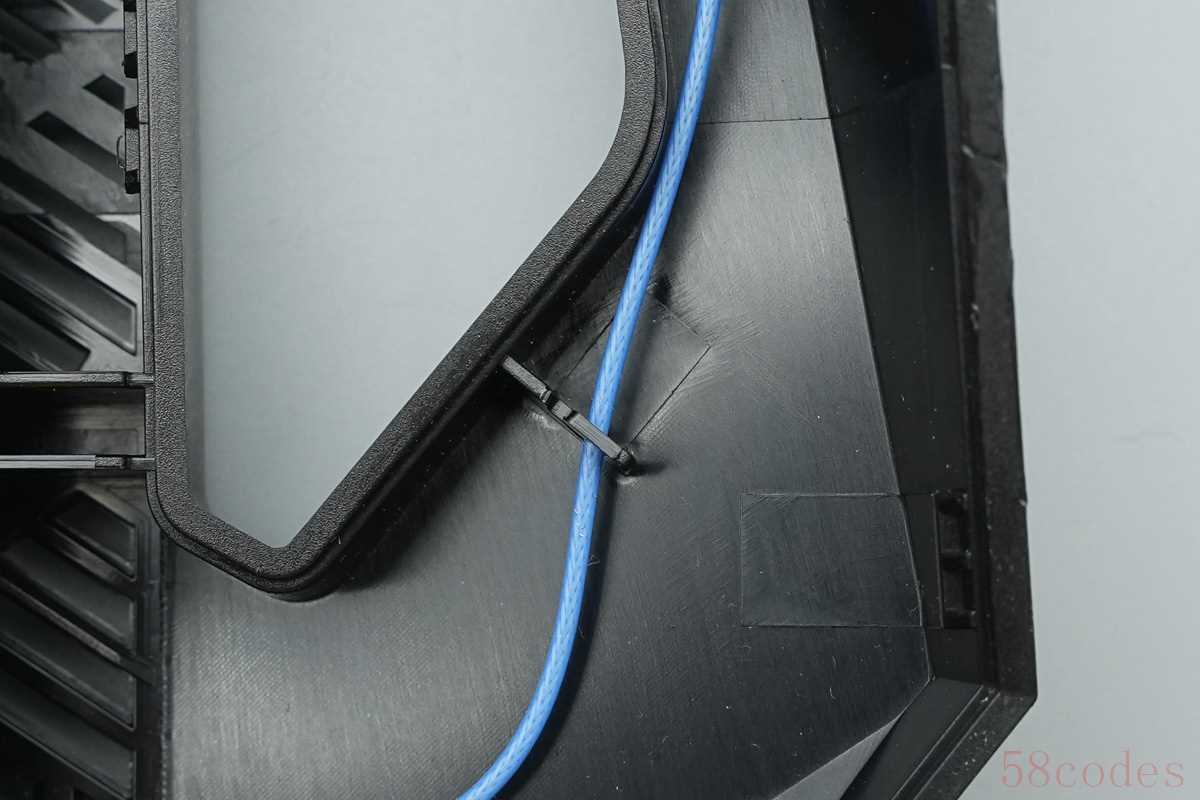

左右两侧馈线通过壳体固定。

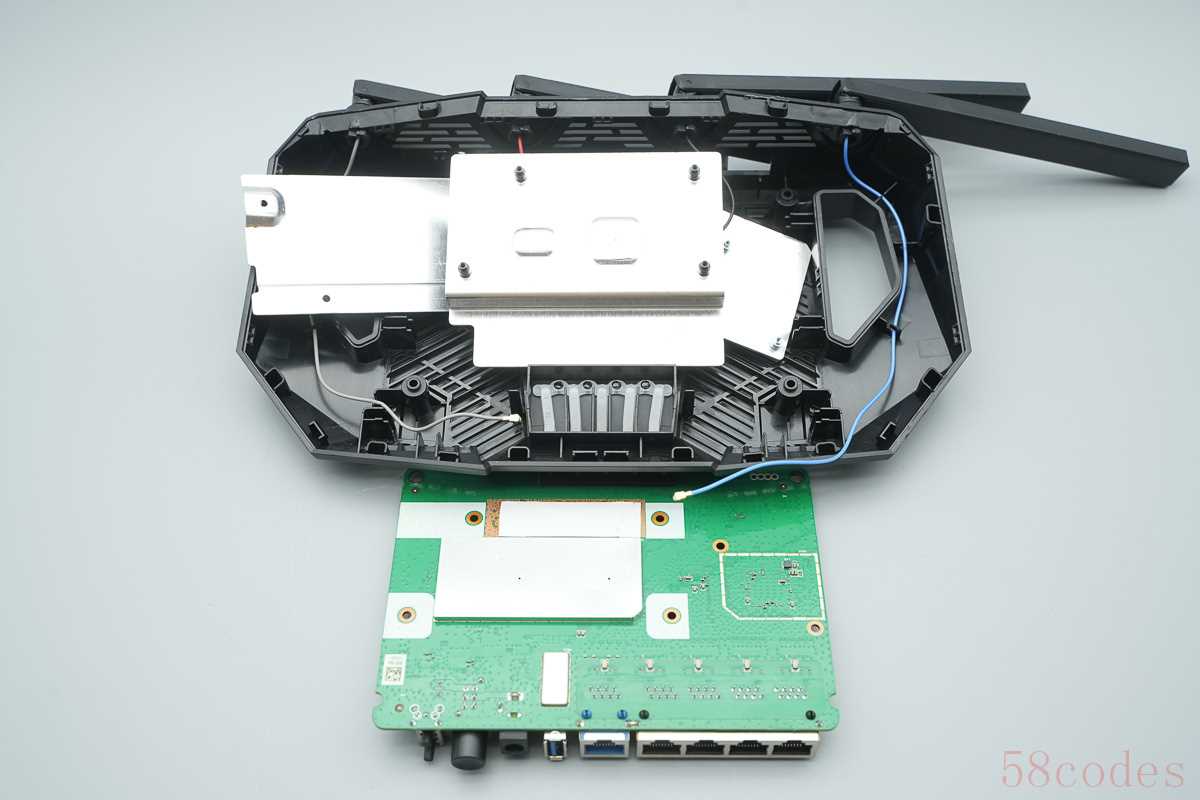

断开天线连接器，取出PCBA模块。

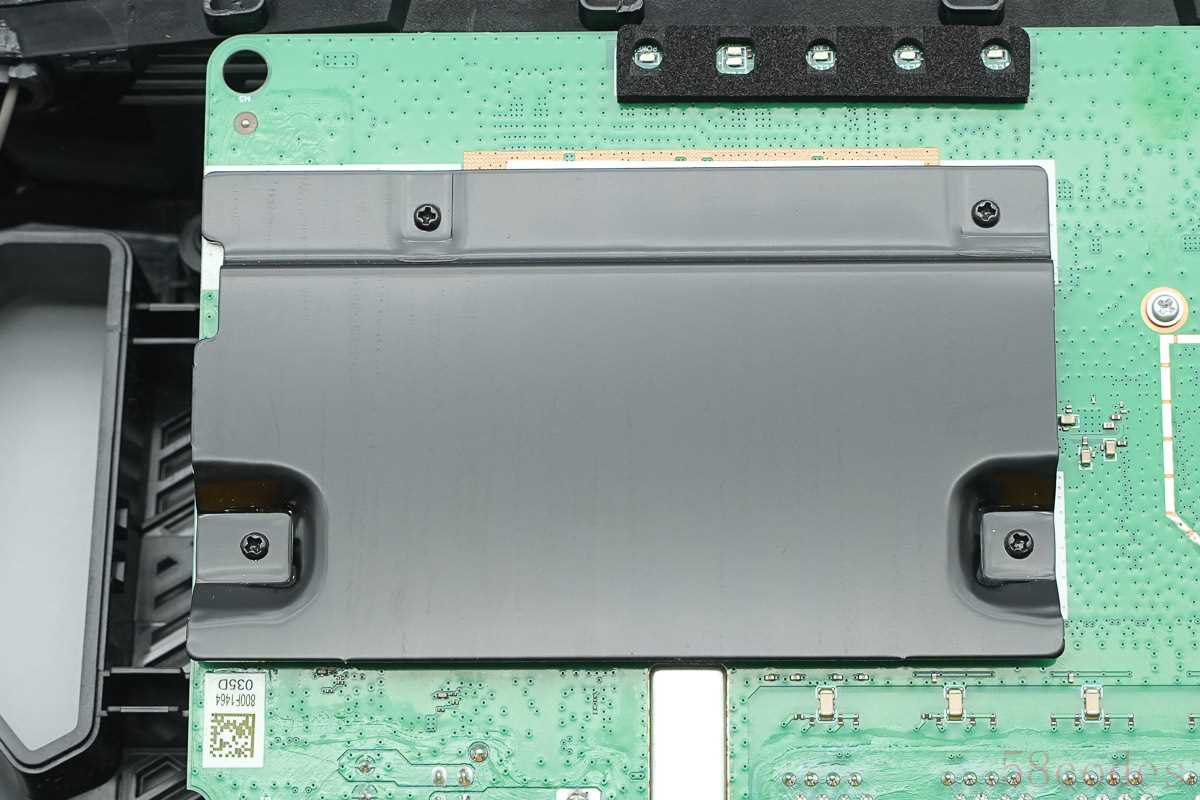

PCBA模块背面也设有散热片，通过螺丝固定。

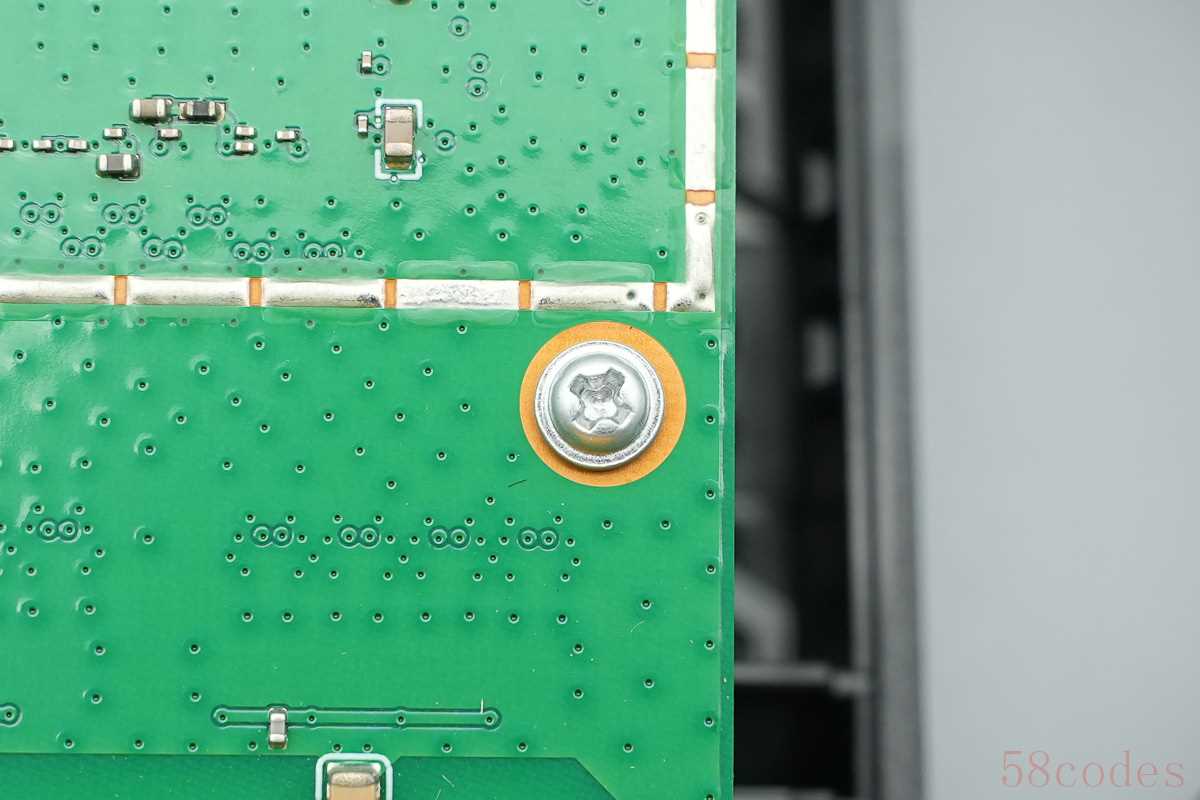

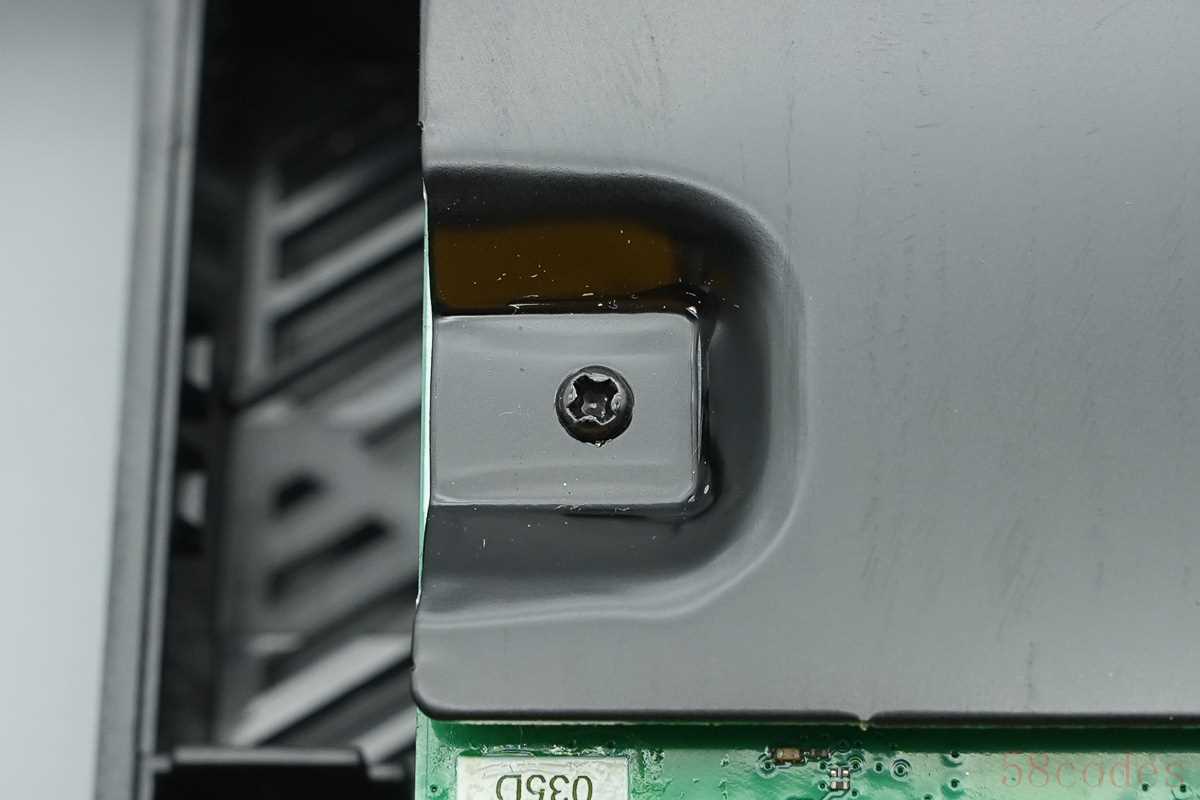

固定散热片的螺丝特写。

螺丝用于固定正面的散热片。

拧下固定螺丝，拆解取出PCBA模块，继续进行拆解。

壳体内部为大面积镂空设计，增强空气流通，提升散热性能。散热片冲压凹陷降低导热垫厚度，提升导热能力。下方设有指示灯导光条。

PCBA模块正面设有四个屏蔽罩。

PCBA模块背面设有一个屏蔽罩，对应FEM芯片背面粘贴导热垫散热。

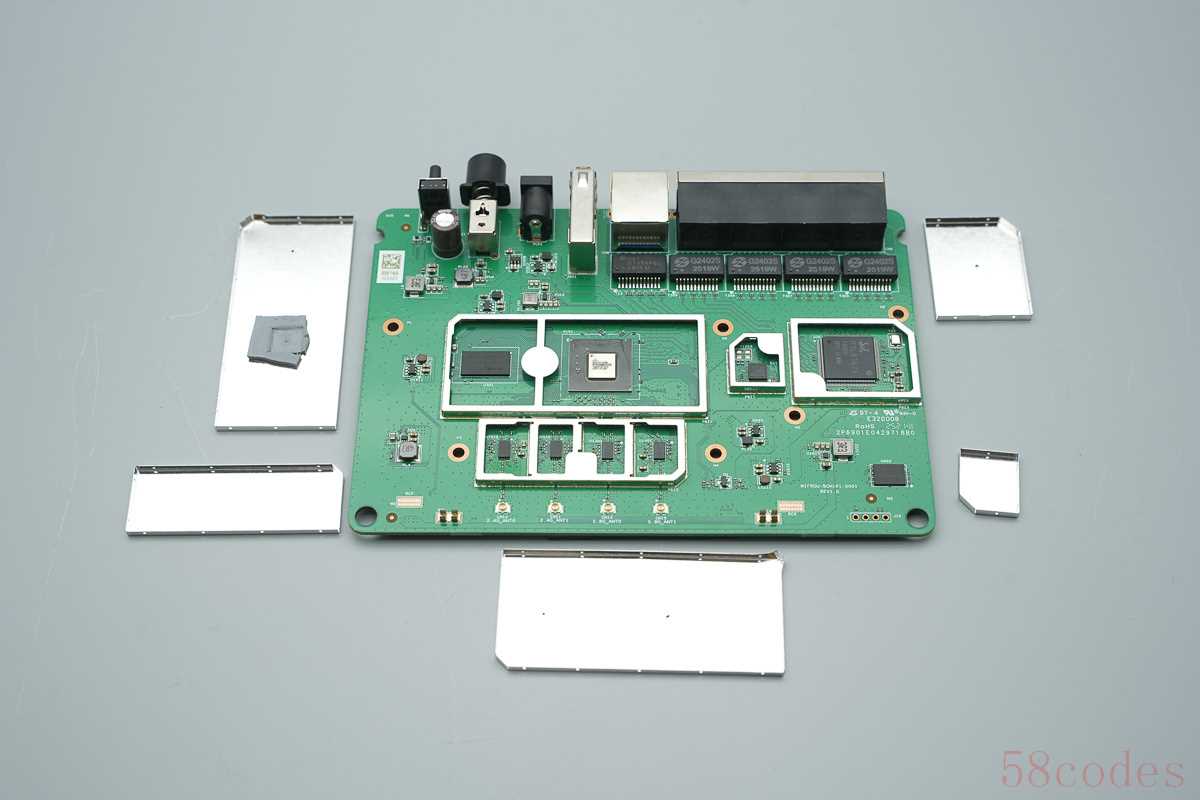

拆下PCBA模块正反面的屏蔽罩，屏蔽罩内部设有导热垫传热。

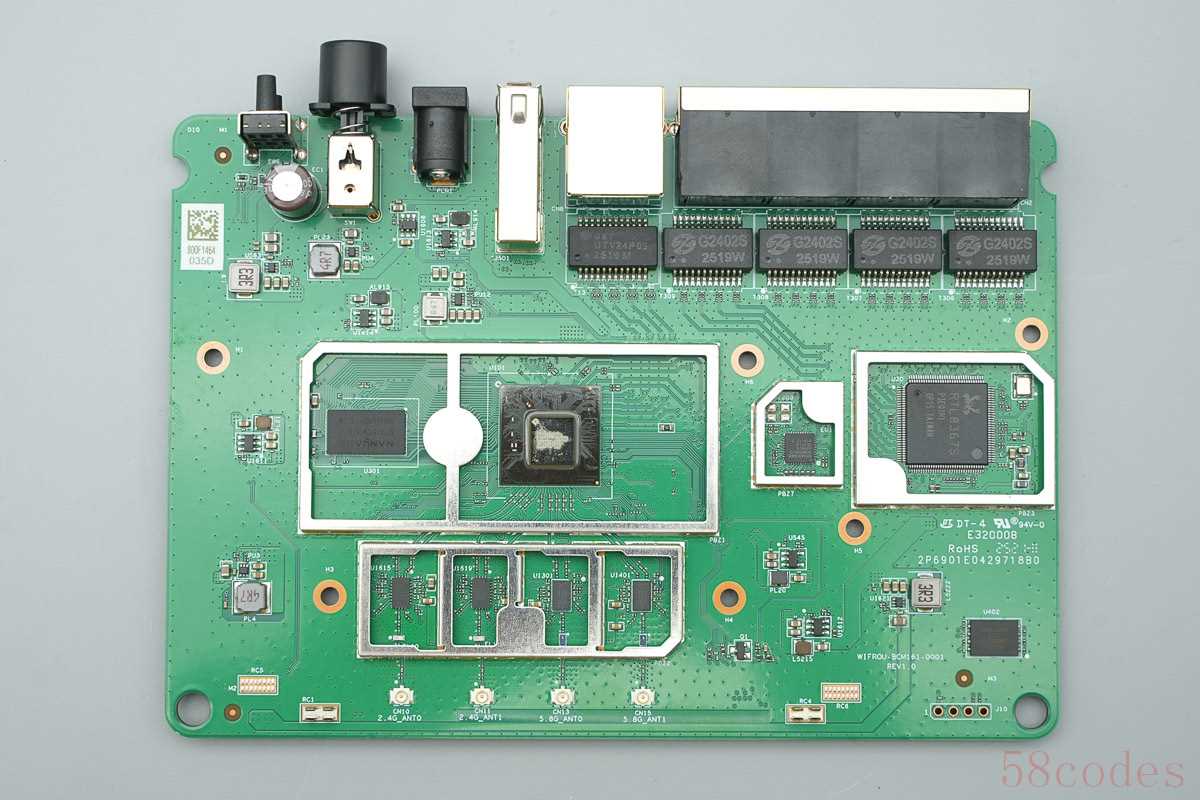

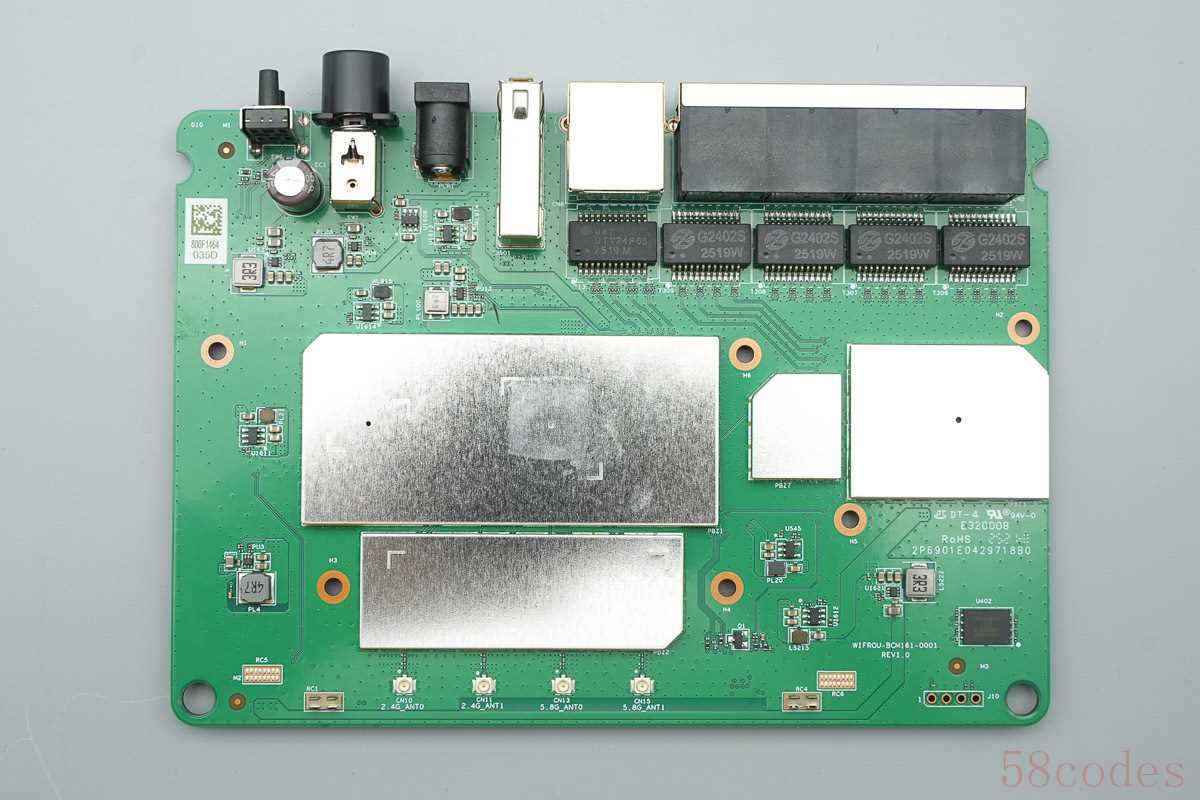

PCBA模块正面一览，中间位置屏蔽罩设有MCU和内存，下方屏蔽罩内部设有5G和2.4G FEM芯片，右侧小屏蔽罩内部设有2.5G网络芯片，右侧大屏蔽罩内部设有交换机芯片，左侧上方设有滤波电容，左侧上下两侧和右侧下方设有降压电路，右侧上方设有网络变压器，右下角设有FLASH芯片。

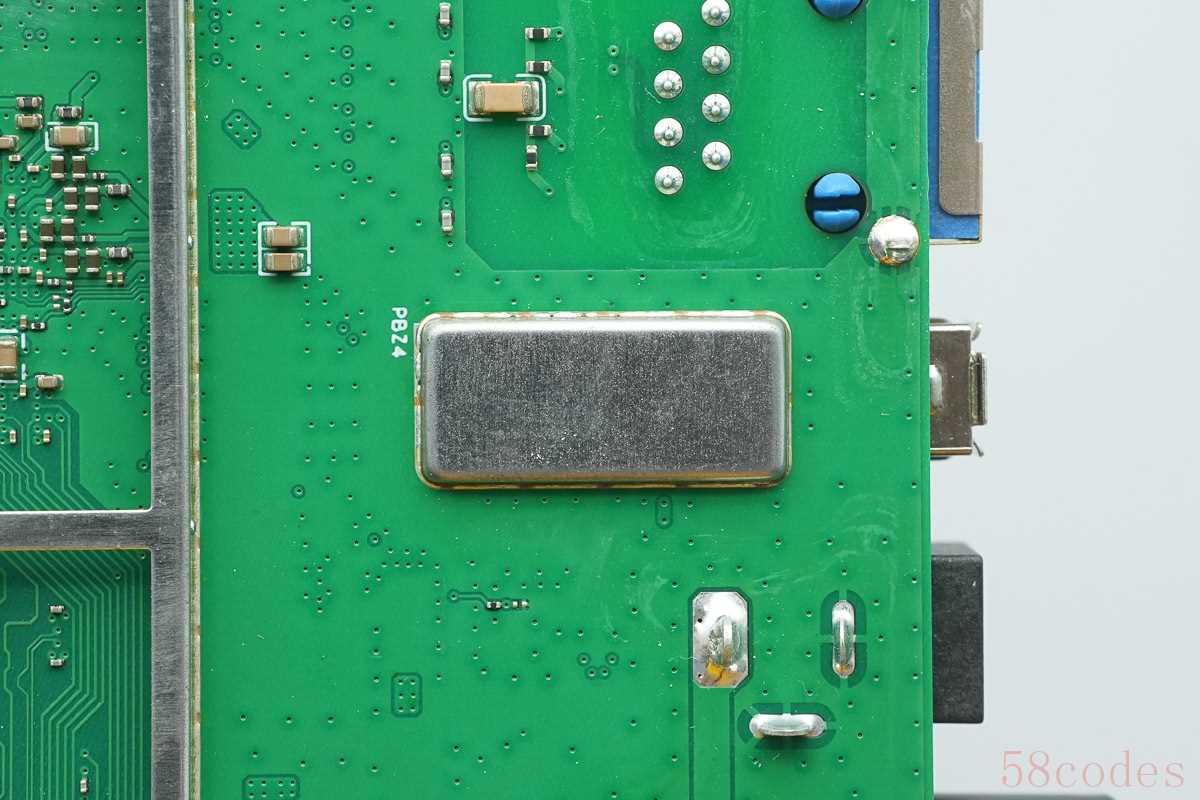

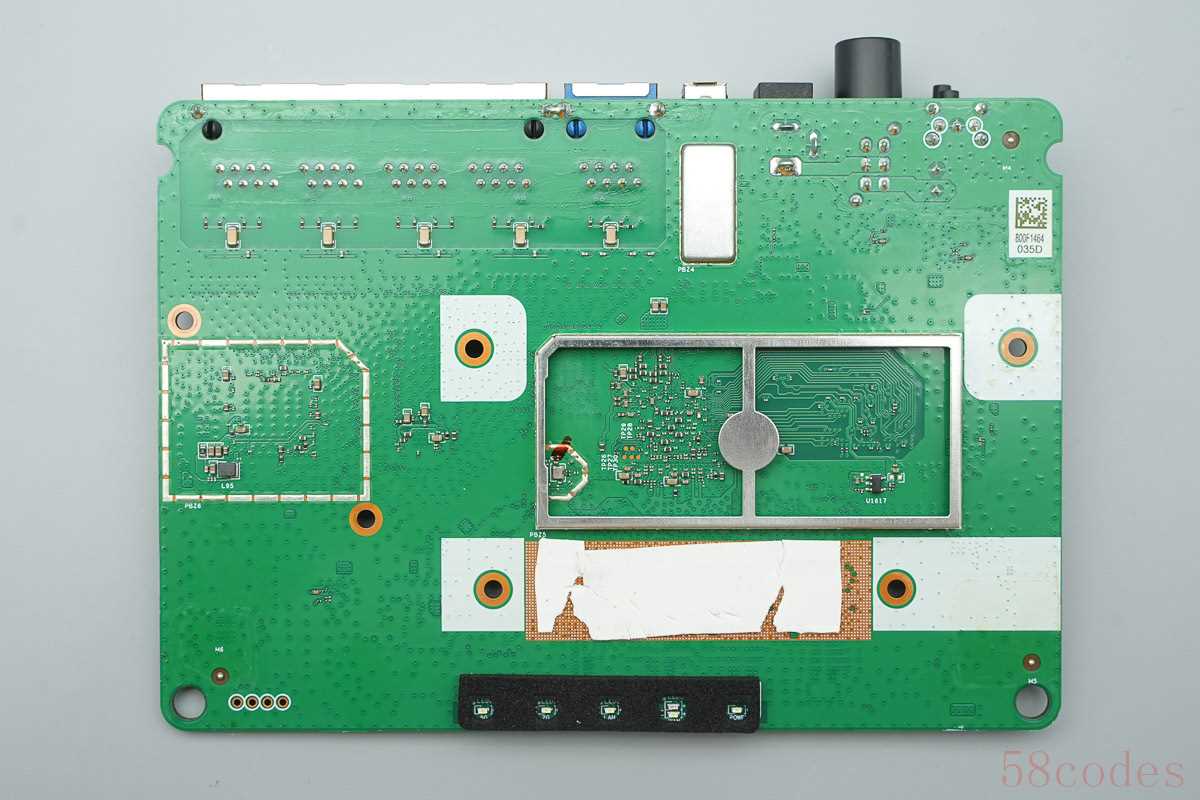

PCBA模块背面屏蔽罩内部设有时钟晶振和稳压芯片。

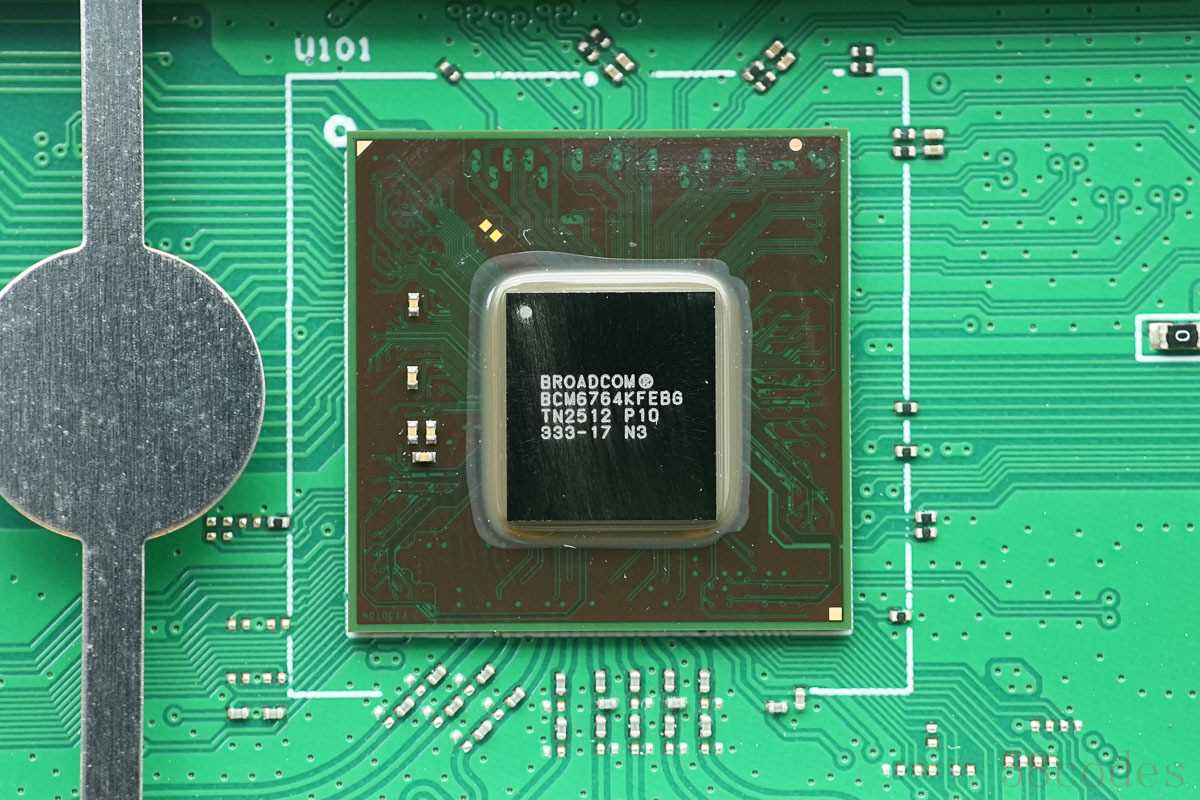

主控芯片来自博通，型号BCM6764，是一颗4核2.0GHz主频的CPU。

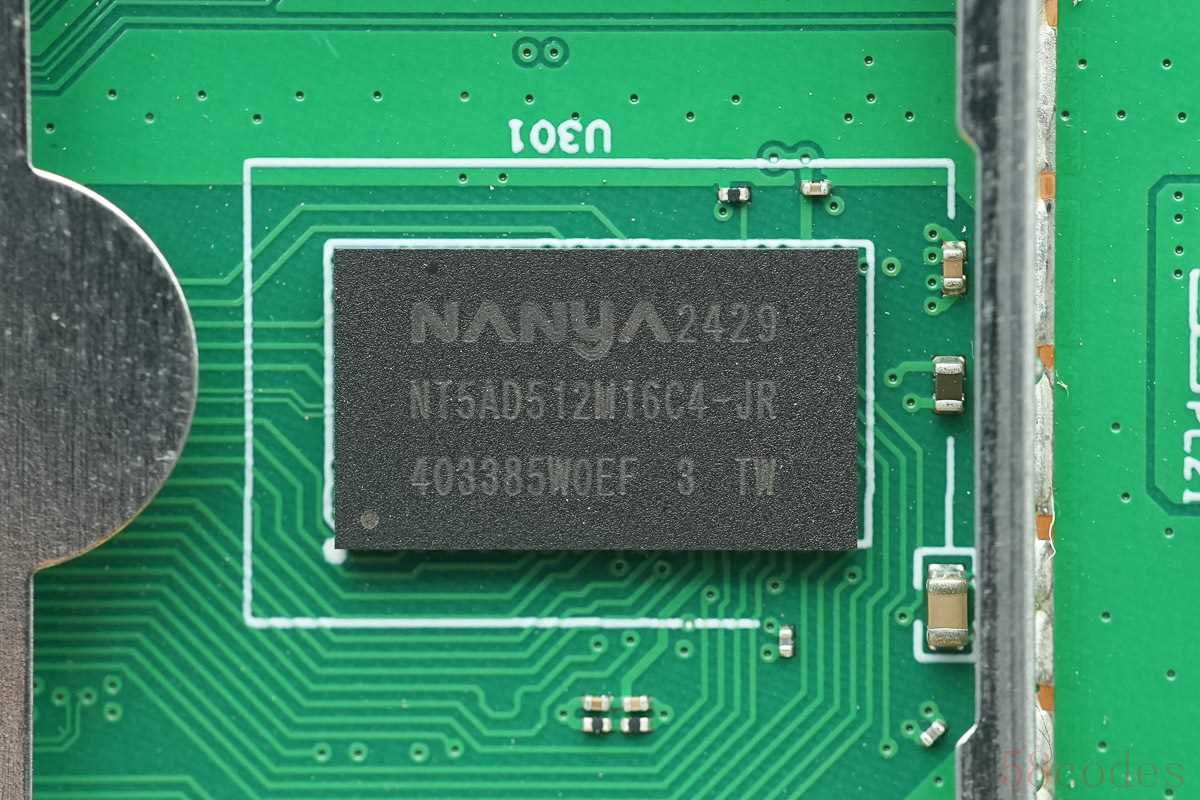

内存芯片来自南亚科技，型号NT5AD512M16C4-JR，为DDR4-3200，容量为1GB，采用96-Ball封装。

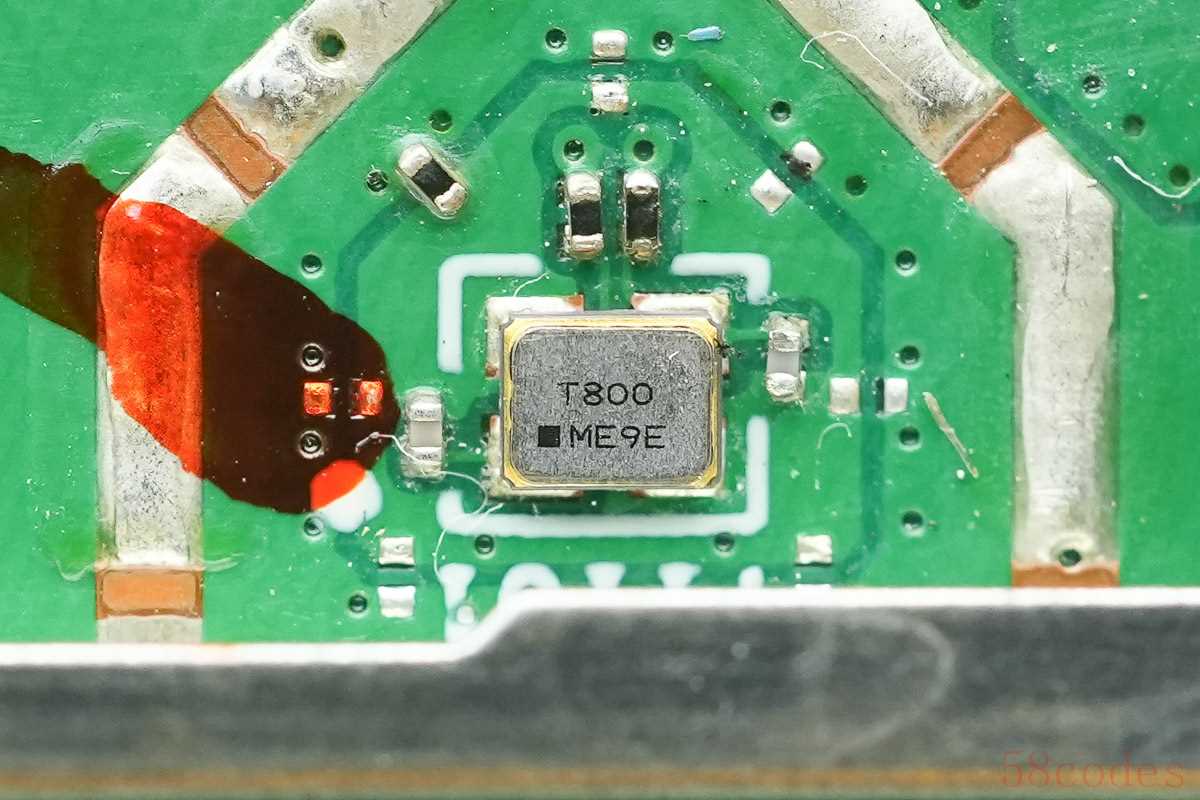

贴片时钟晶振特写。

闪存芯片来自华邦，型号W25N02KVZEIR，为SLC QspiNAND闪存，容量为256MB，支持3V供电电压，采用WSON8*6封装。

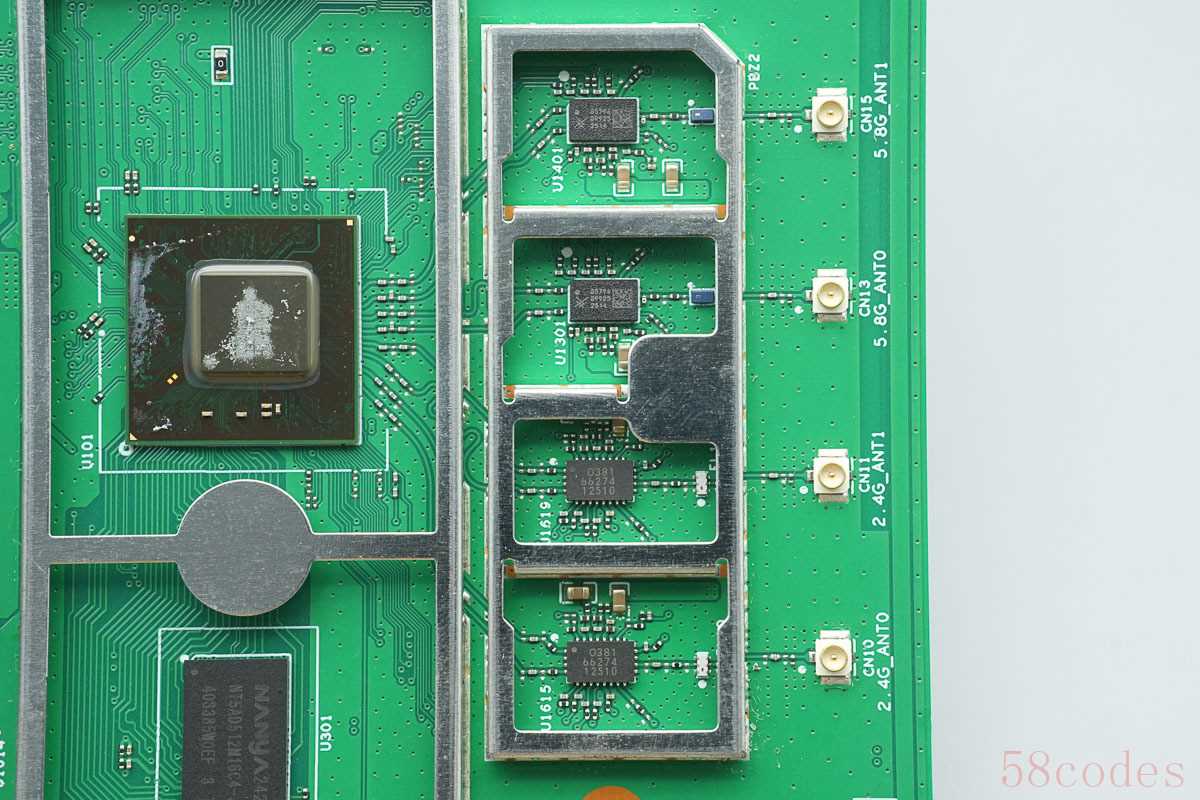

下方的屏蔽罩内部设有四颗FEM芯片，分别对应2.4G和5G无线。

对应FEM芯片背面设有导热垫传热到散热片。

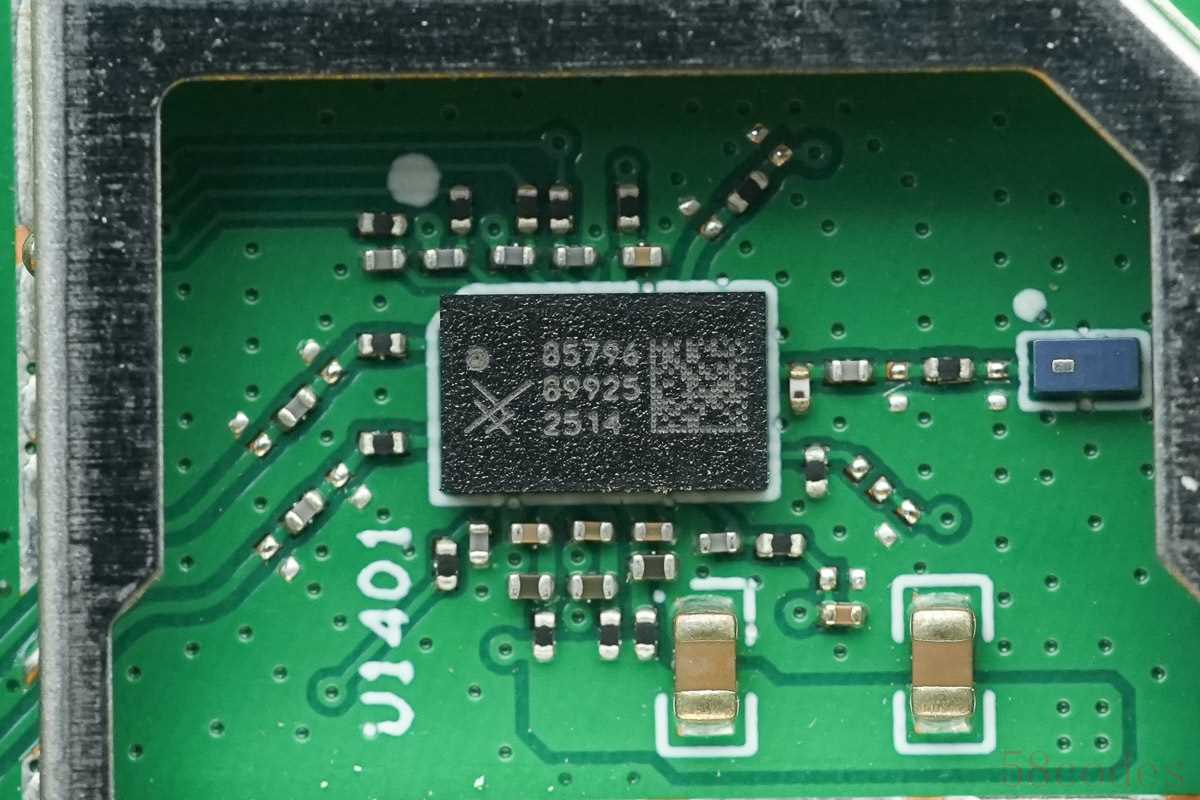

5G FEM芯片来自思佳迅，丝印85796，共使用两颗。

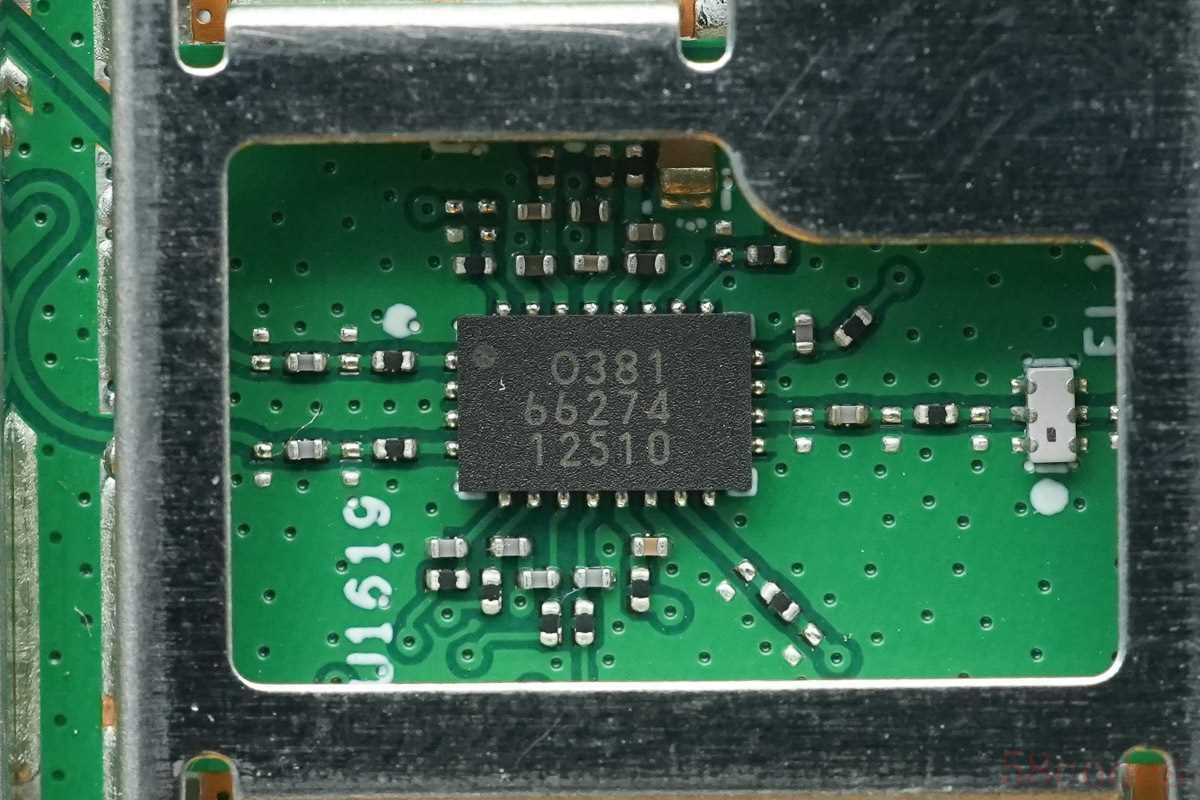

2.4G FEM芯片丝印O381，共使用两颗。

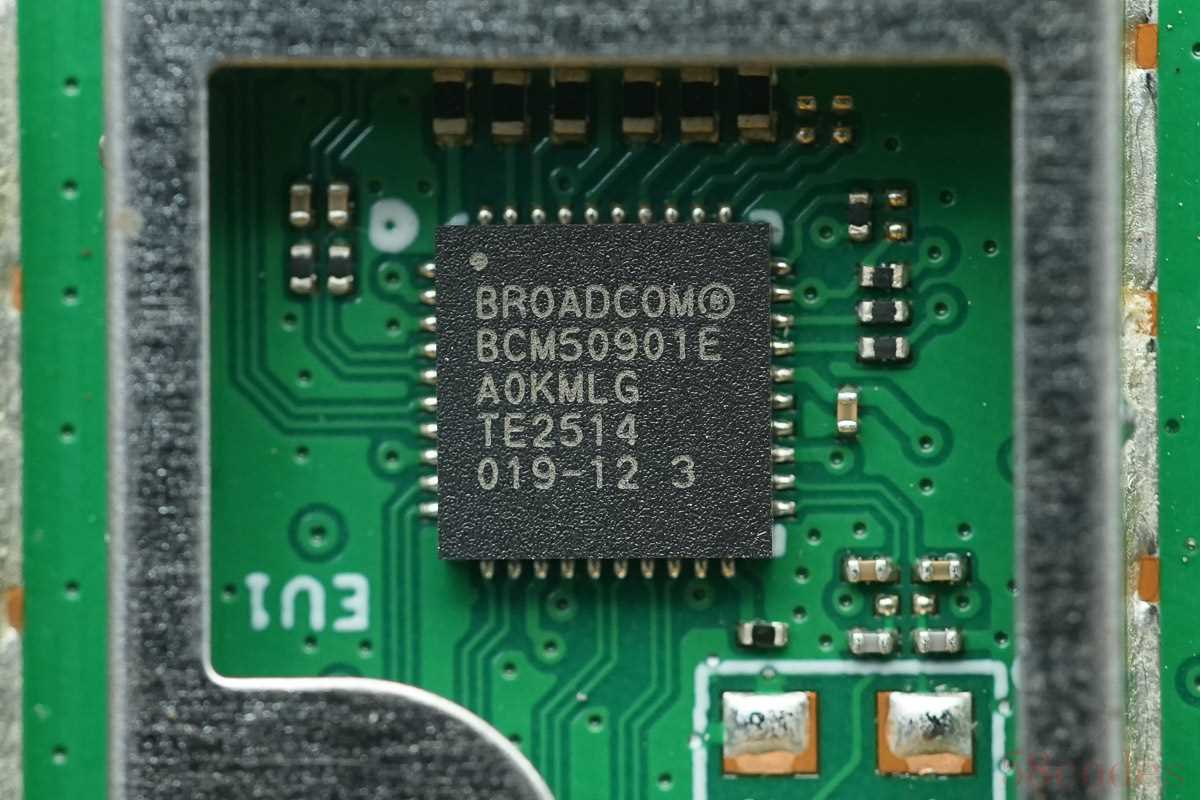

2.5G网络芯片来自博通，型号BCM50901E，采用QFN-40封装。

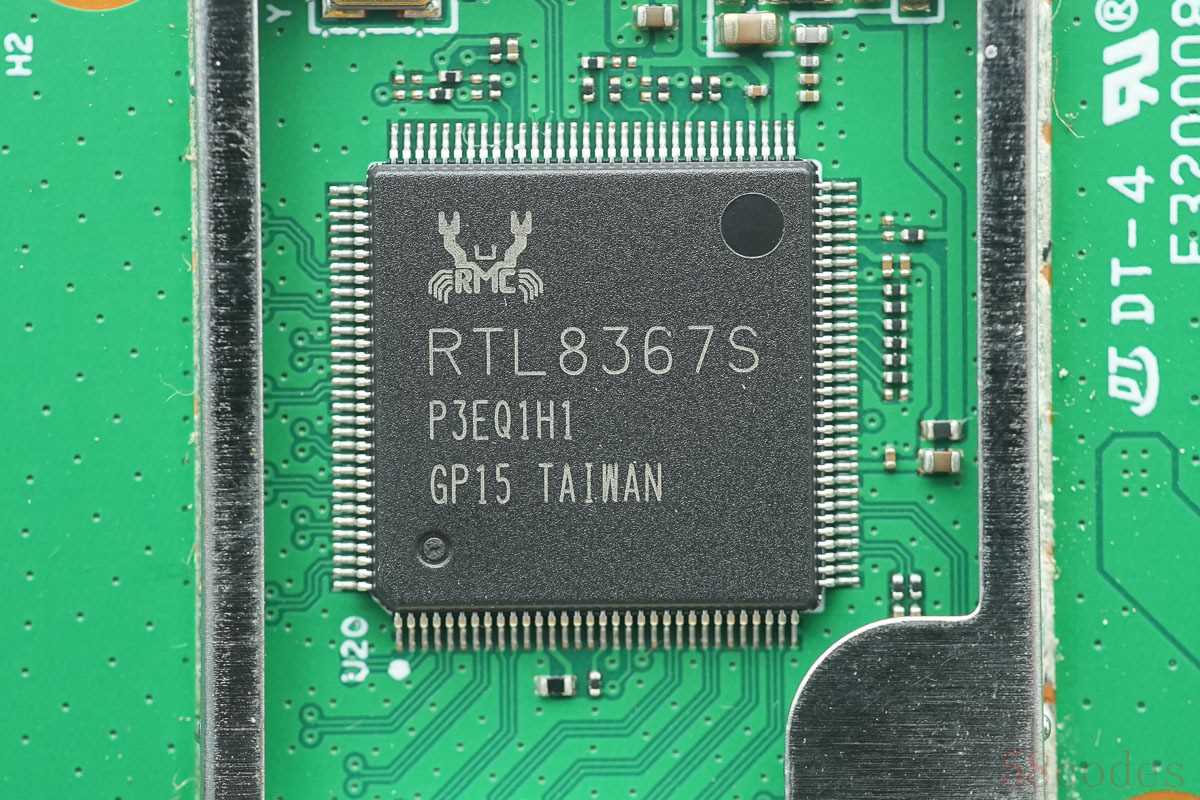

交换机芯片来自瑞昱半导体，型号RTL8367S，具备5个千兆网络接口和2个扩展接口，支持SGMII/HSGMII或RGMII/MII接口，采用LQFP-128封装。

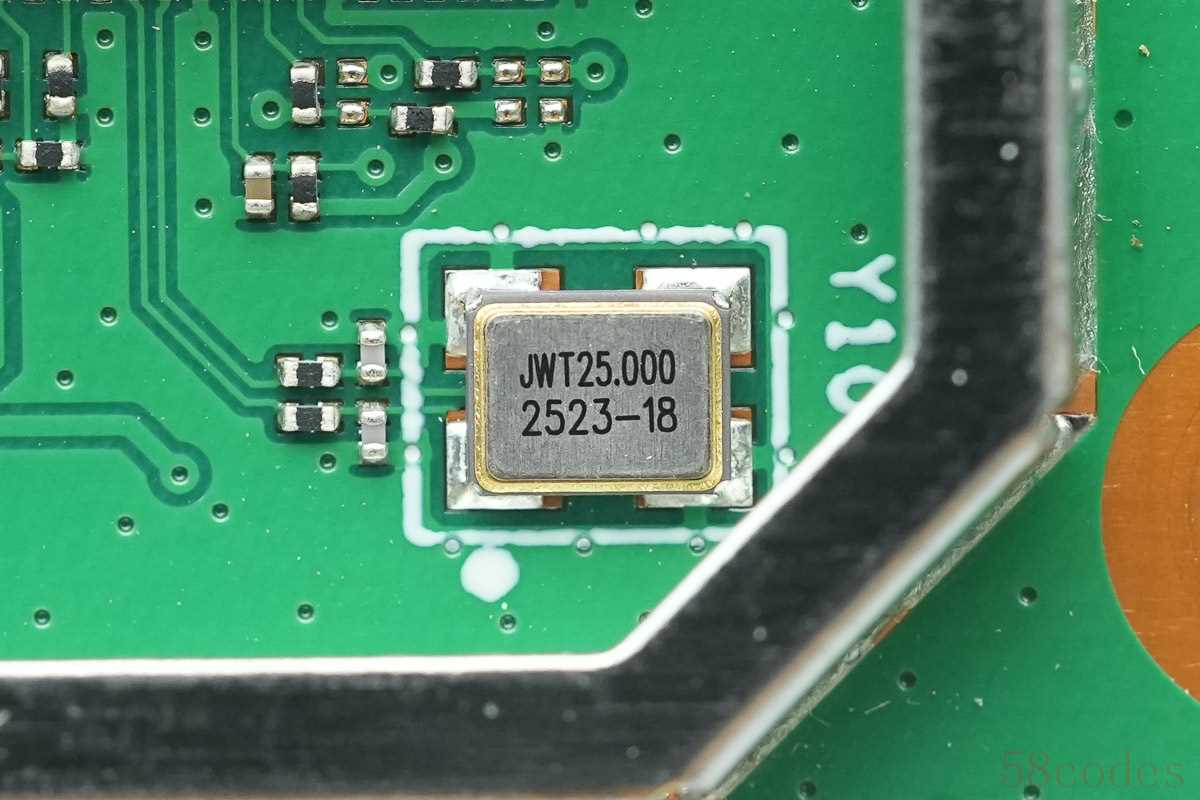

芯片外置25.000MHz无源时钟晶振。

芯片外置贴片降压电感特写。

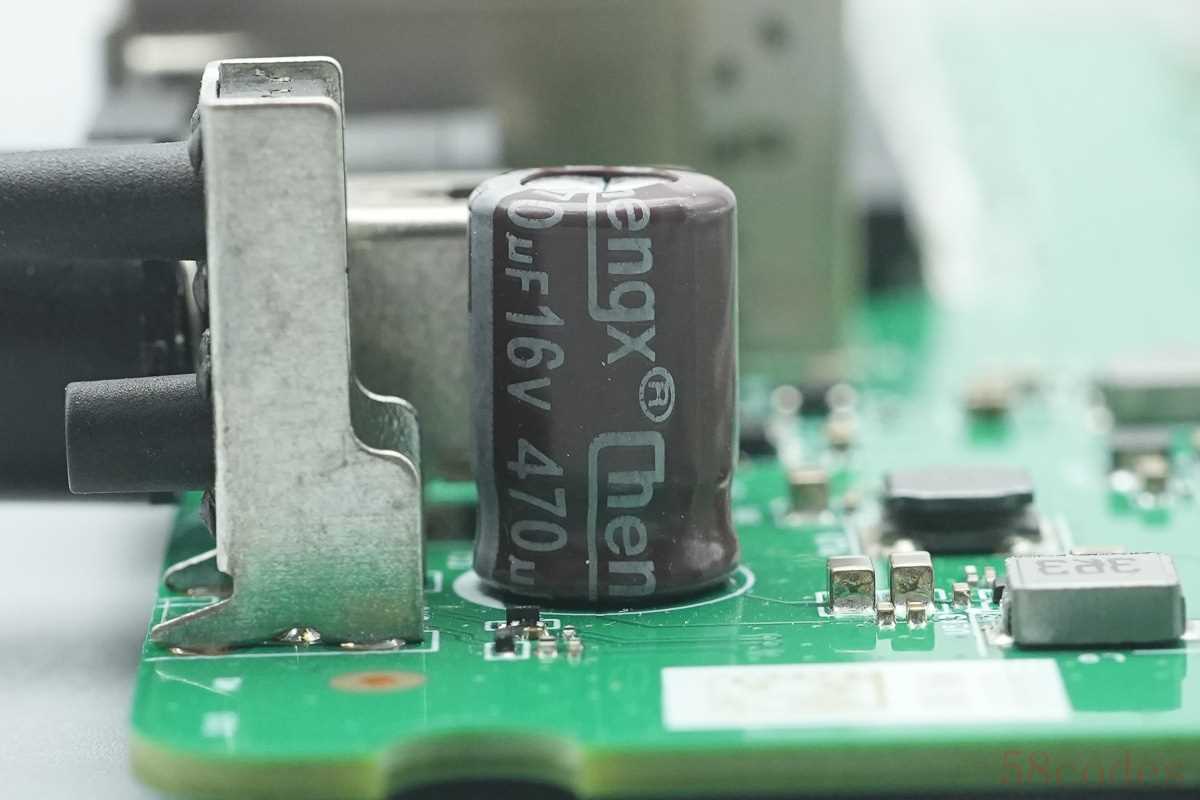

路由器输入端设有滤波电容，来自承兴电子，规格为470μF16V。

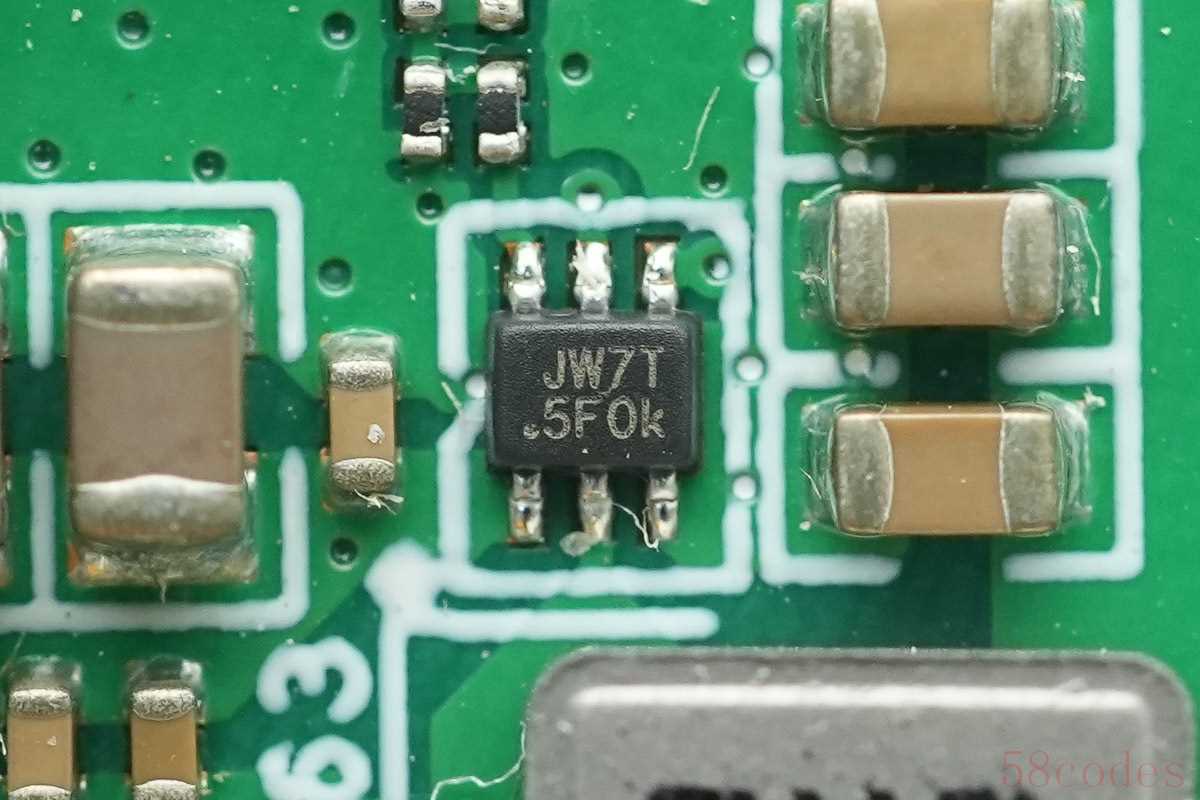

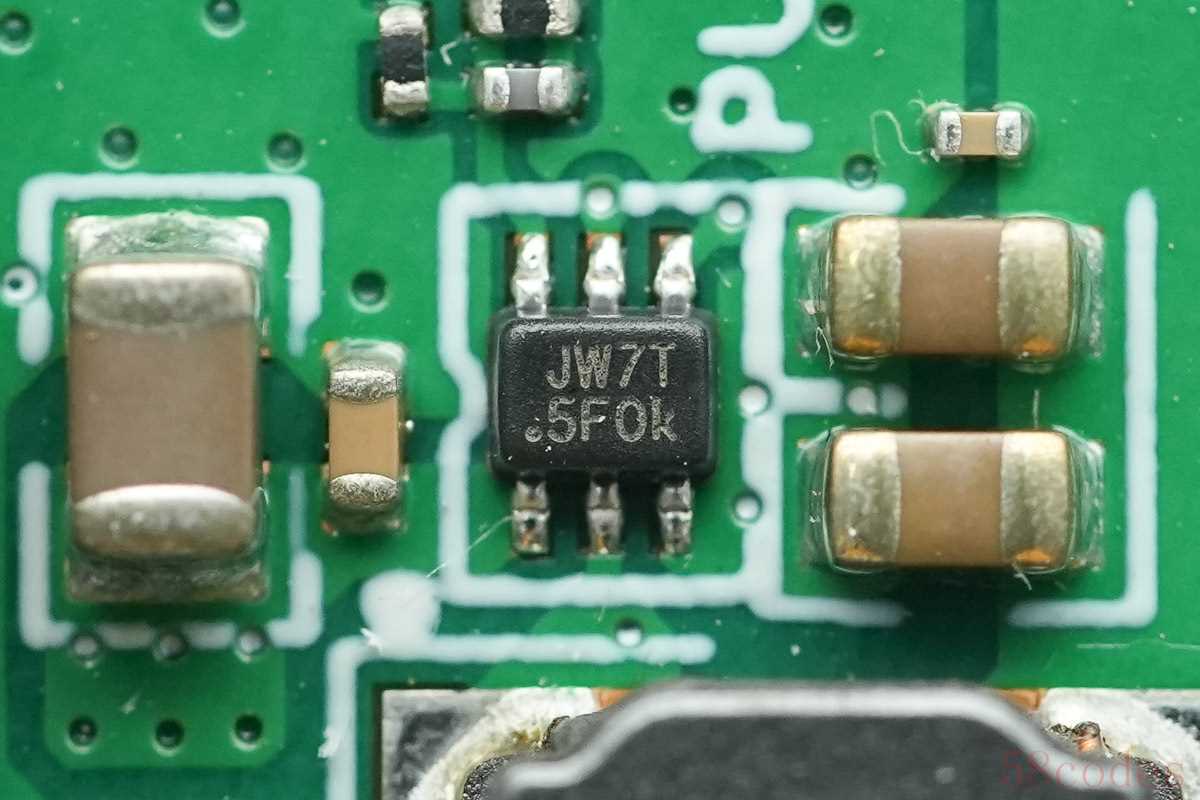

同步降压芯片来自杰华特，丝印JW7，型号JW5393，是一颗支持4.5-18V输入电压，输出电流3A的同步降压转换器，芯片内部集成开关管，开关频率600kHz，内置软启动，电流失控保护，短路保护和过热保护，采用SOT563封装。

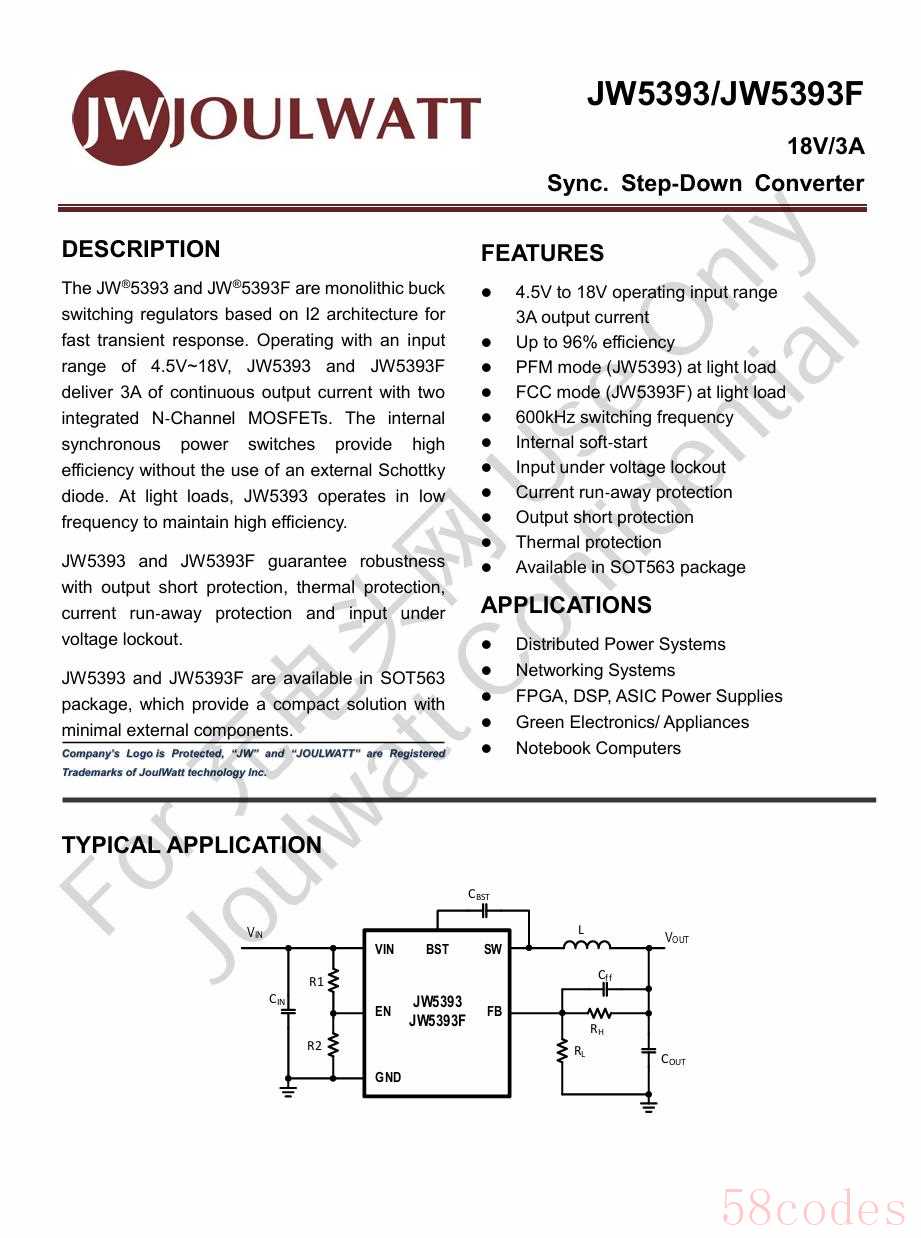

杰华特 JW5393 资料信息。

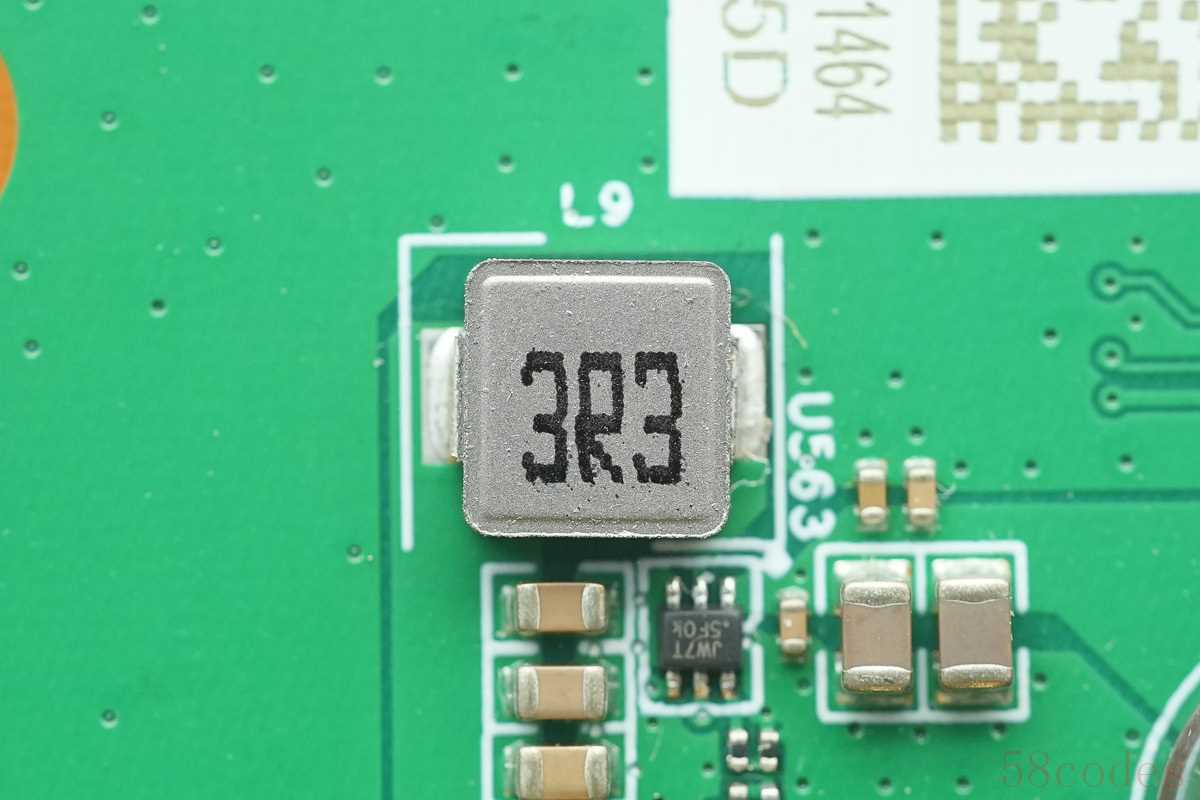

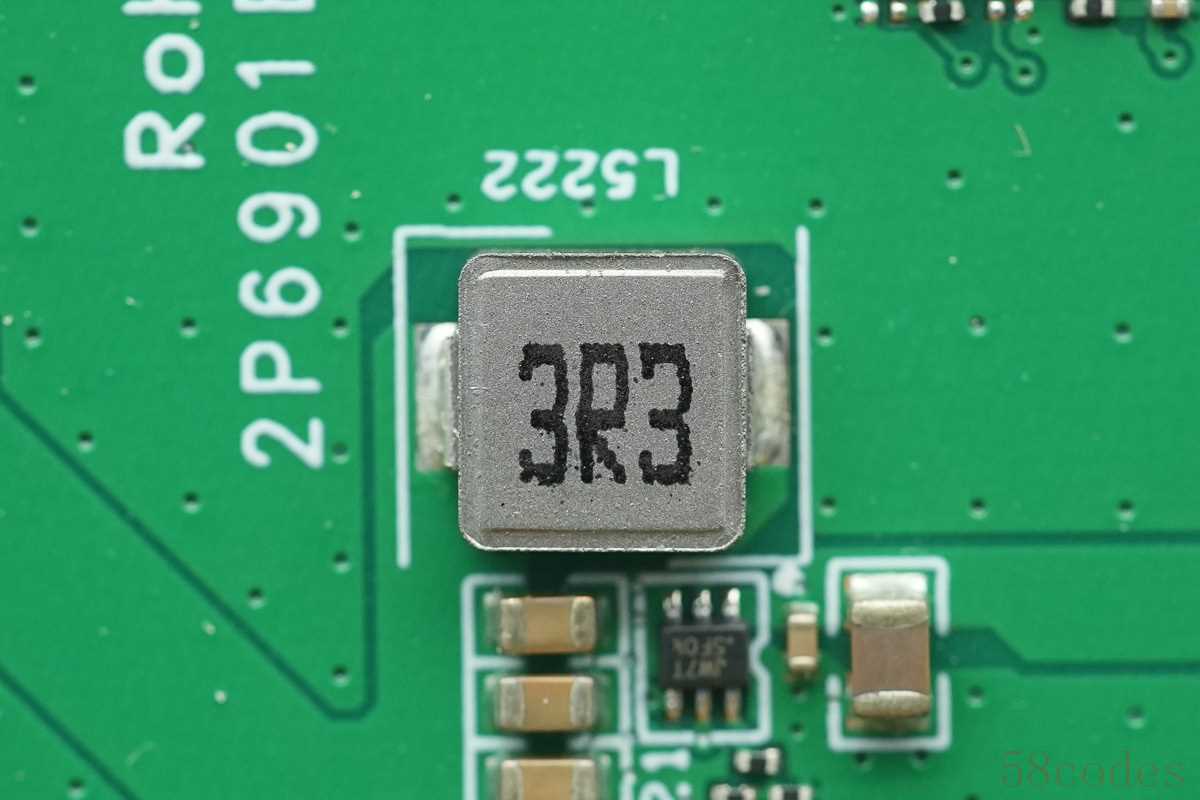

搭配使用的3.3μH合金电感特写。

路由器中共设有四颗JW5393同步降压转换器。

搭配使用的3.3μH合金电感特写。

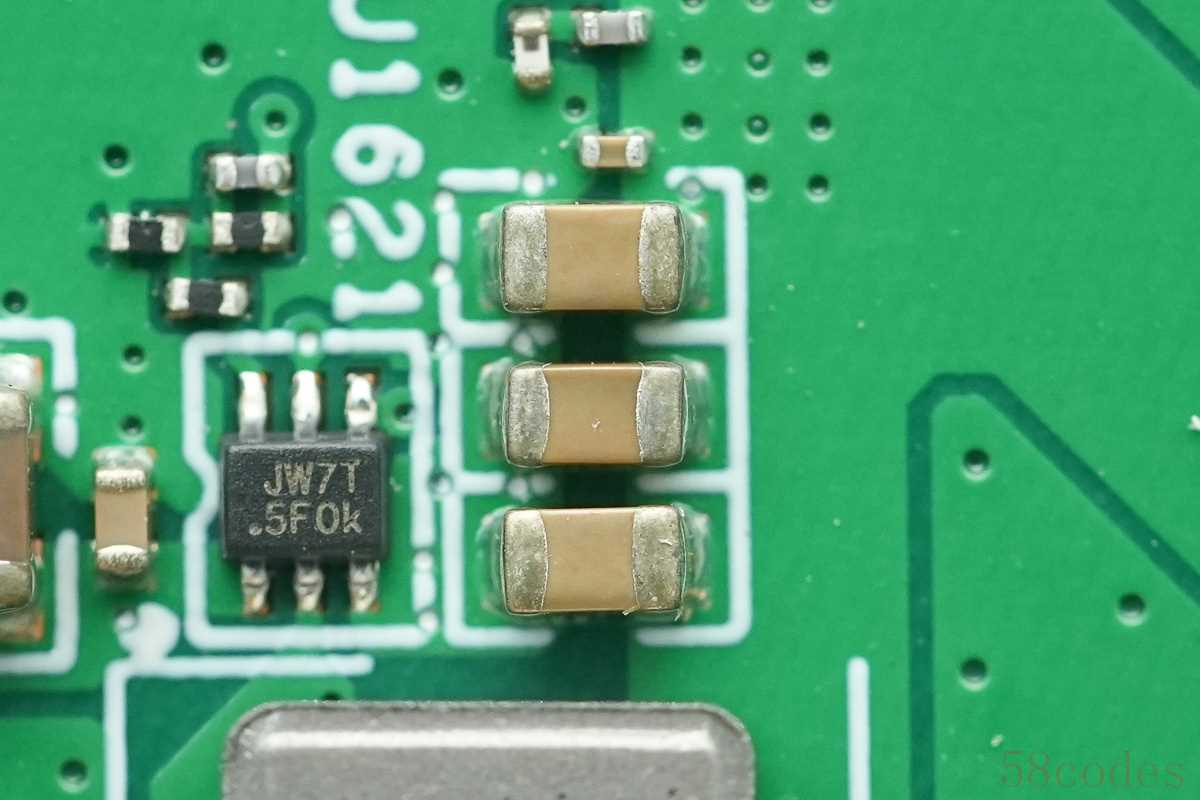

三颗并联的MLCC滤波电容特写。

第三颗JW5393同步降压转换器特写。

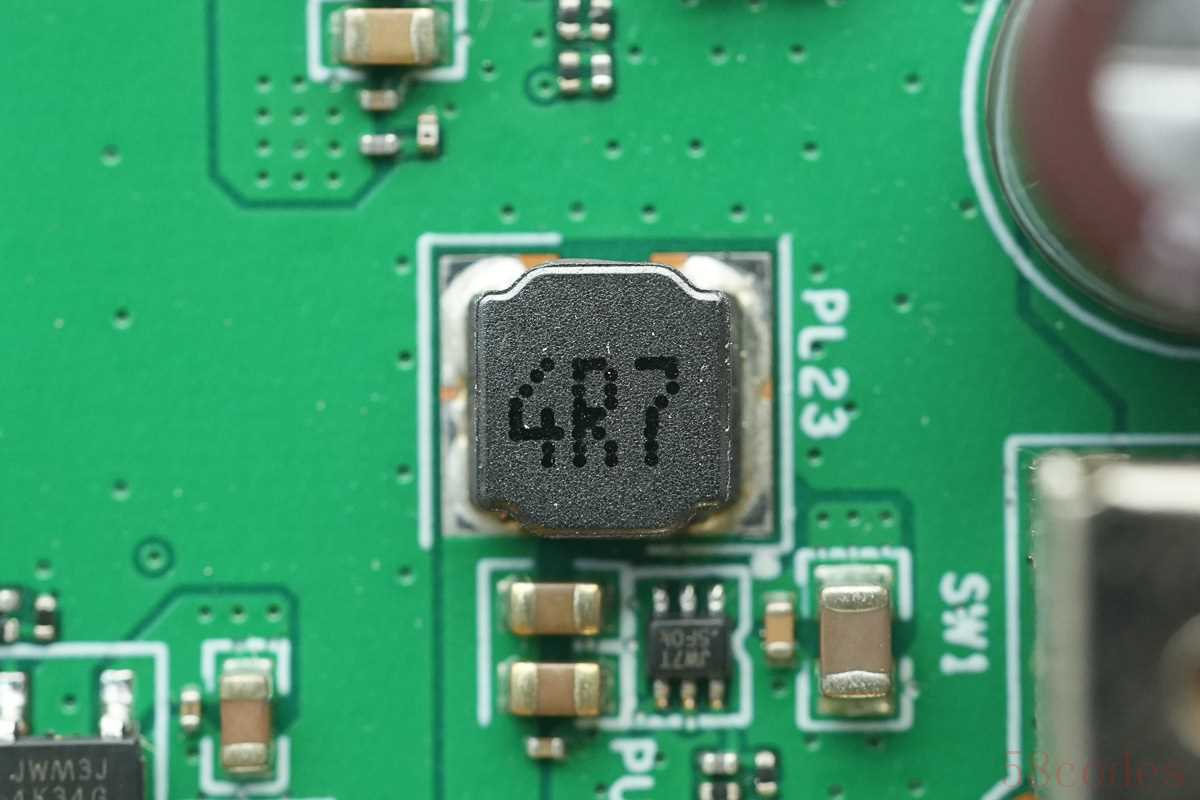

搭配使用的4.7μH电感特写。

第四颗JW5393同步降压转换器特写。

搭配使用的4.7μH电感特写。

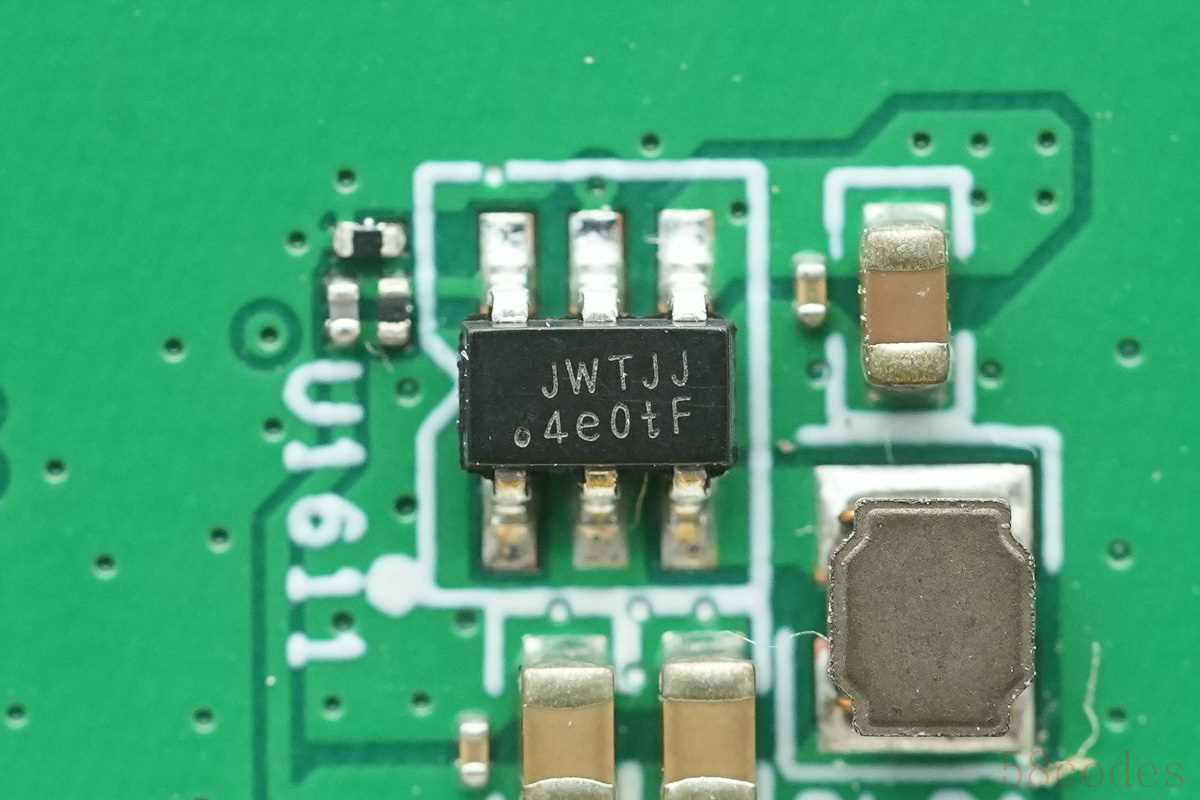

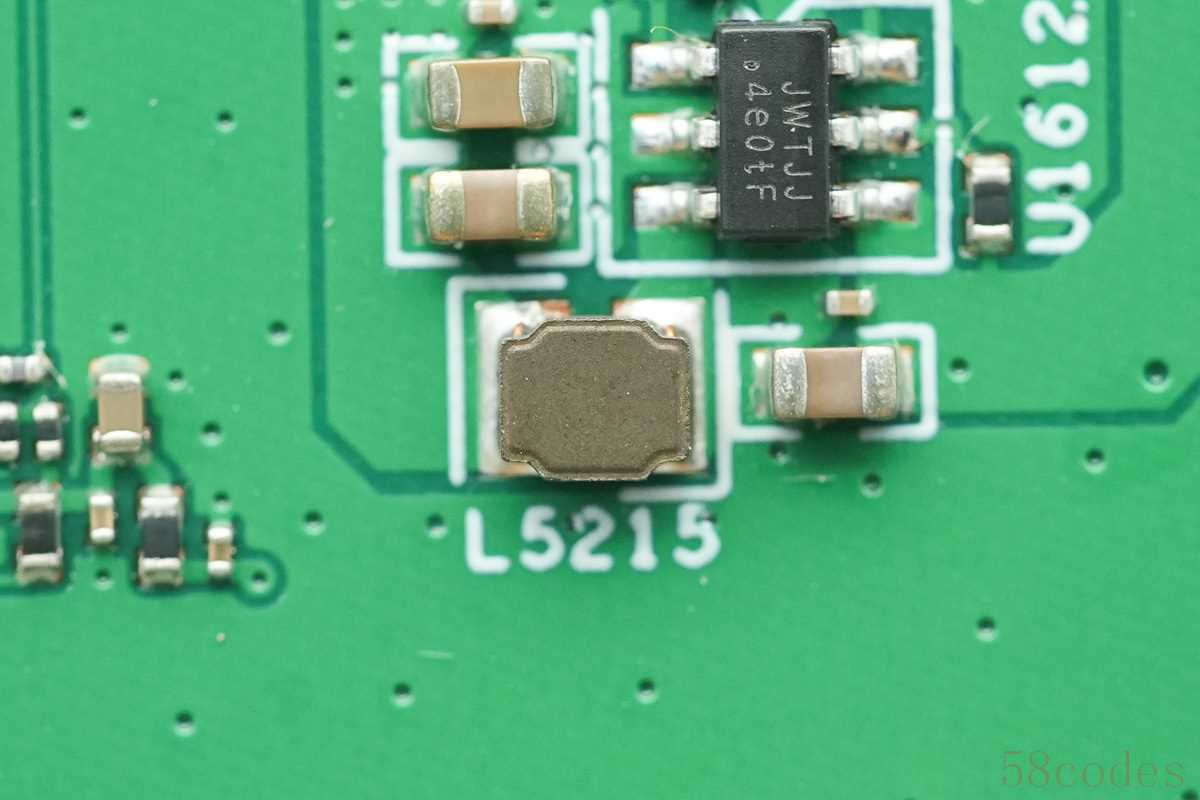

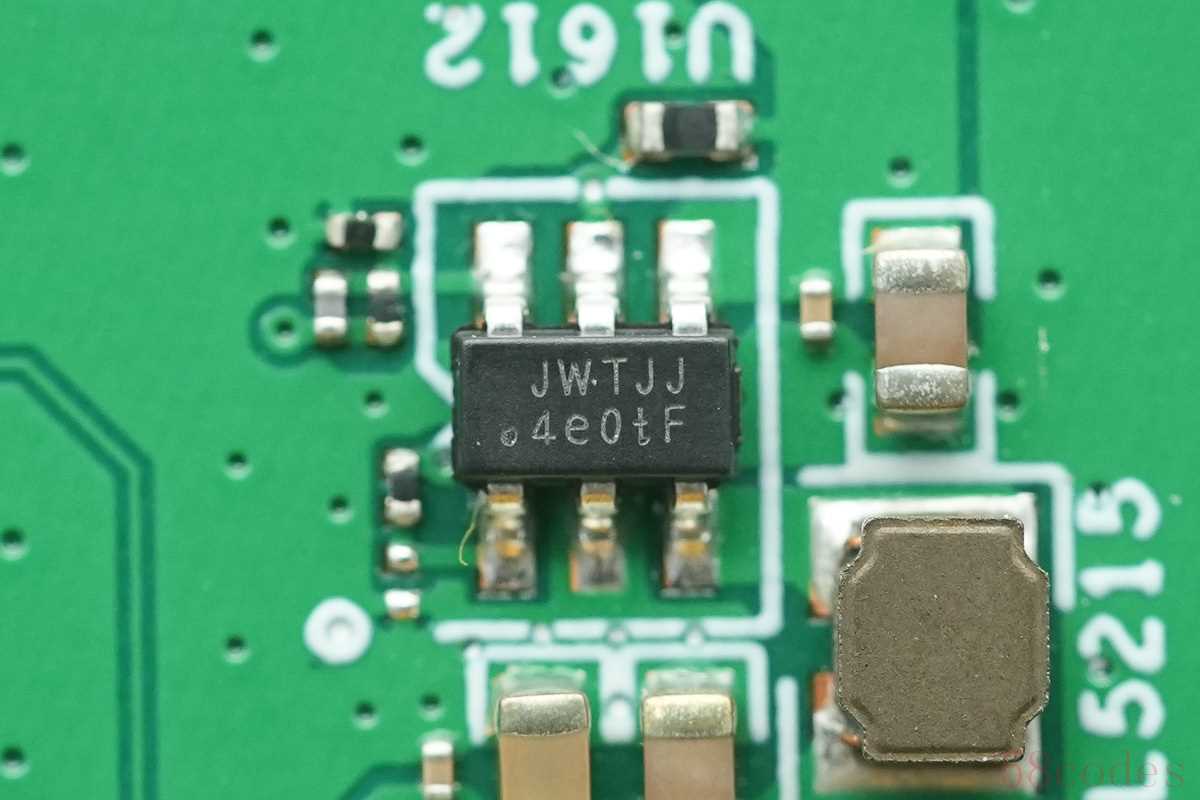

同步降压芯片来自杰华特，丝印JWTJ，型号JW5262N，是一颗2.6-6V输入电压，2A输出电流的同步降压转换器，芯片内部集成开关管，开关频率1.5MHz，内置软启动，支持过流保护，短路保护和过热保护，采用SOT23-5封装。

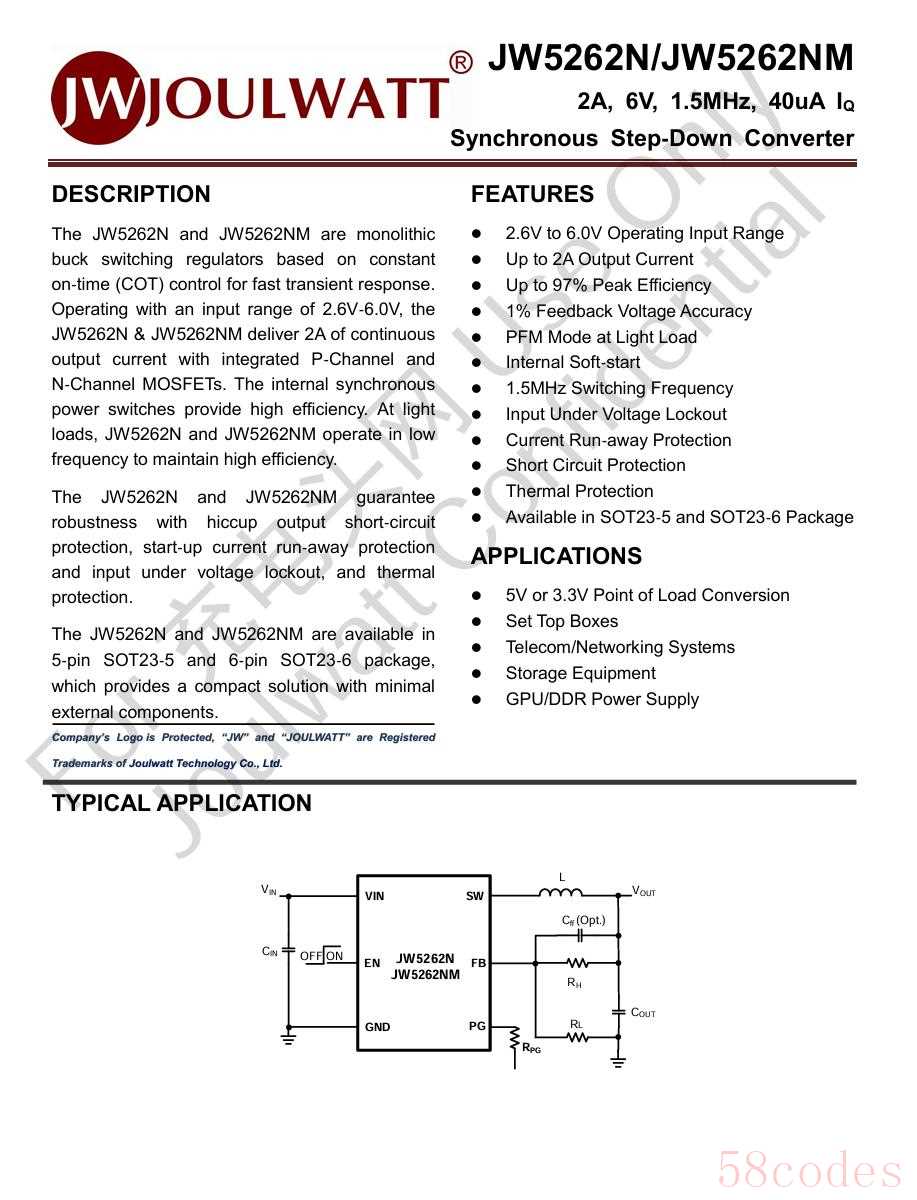

杰华特 JW5262N/JW5262NM 资料信息。

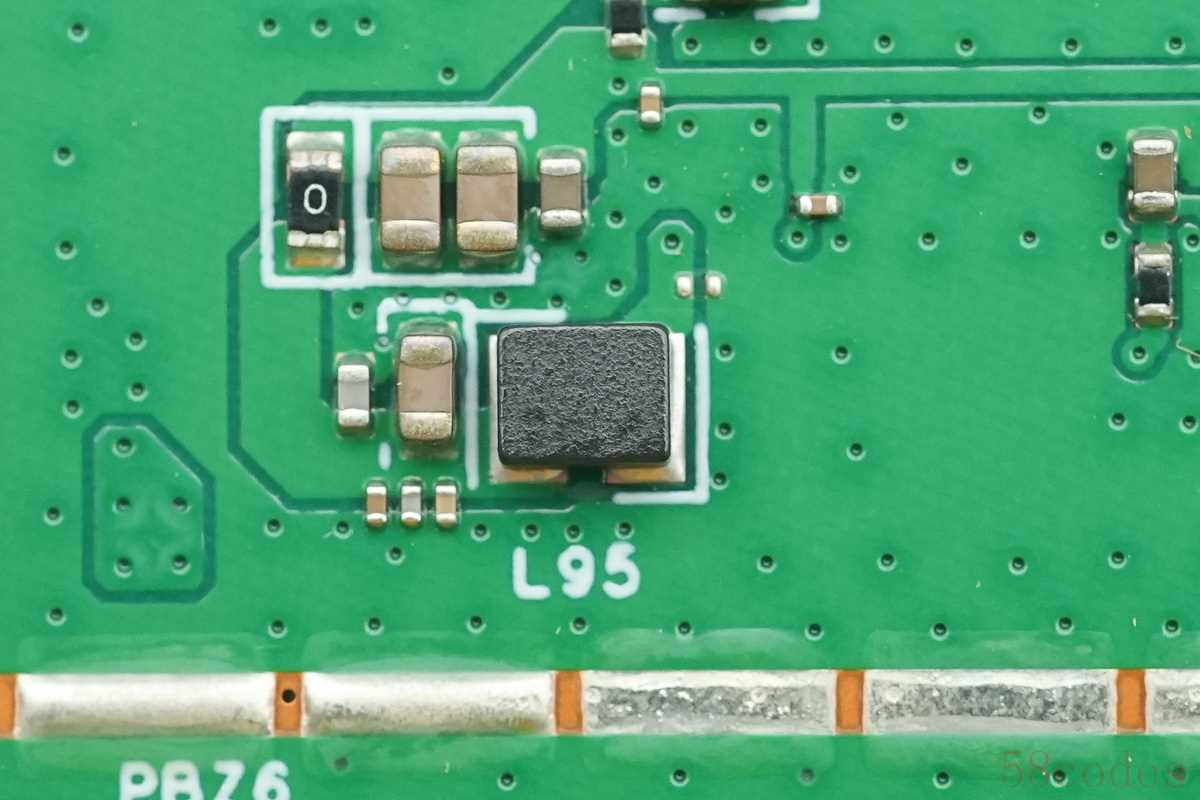

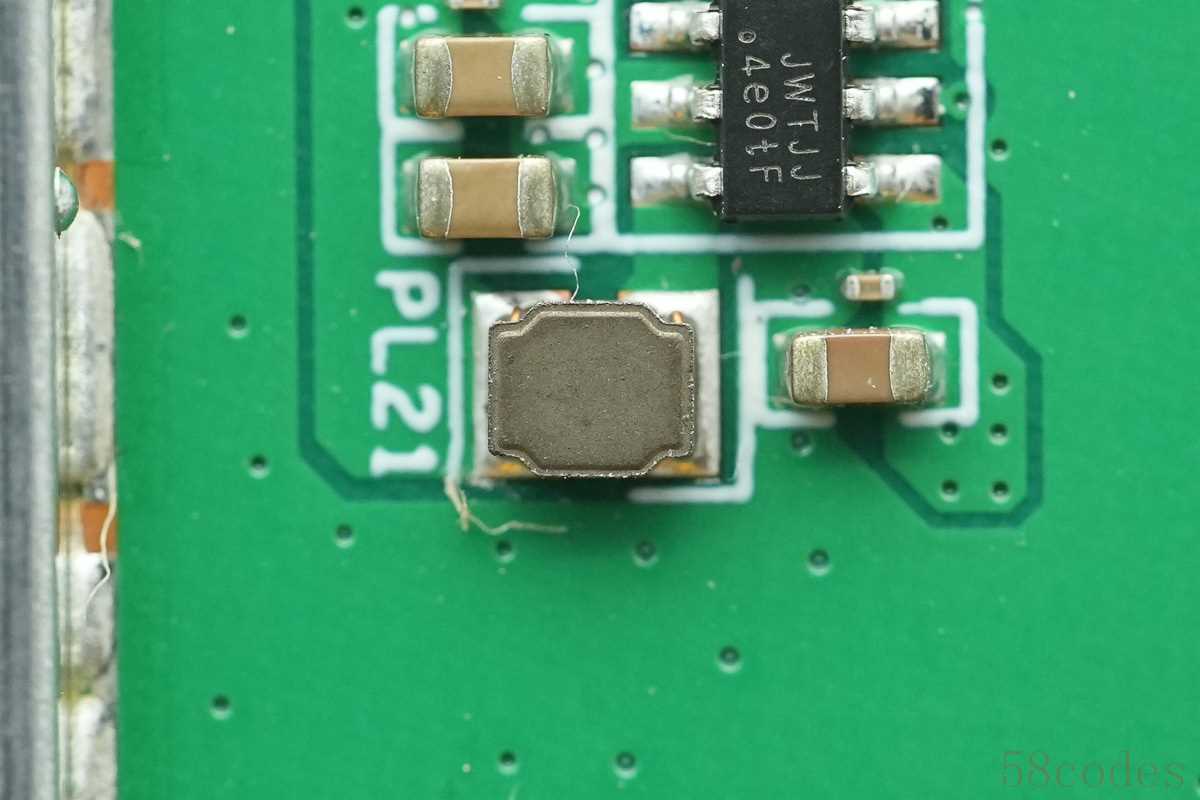

搭配使用的贴片电感特写。

路由器中共设有两颗JW5262N同步降压转换器。

搭配使用的贴片电感特写。

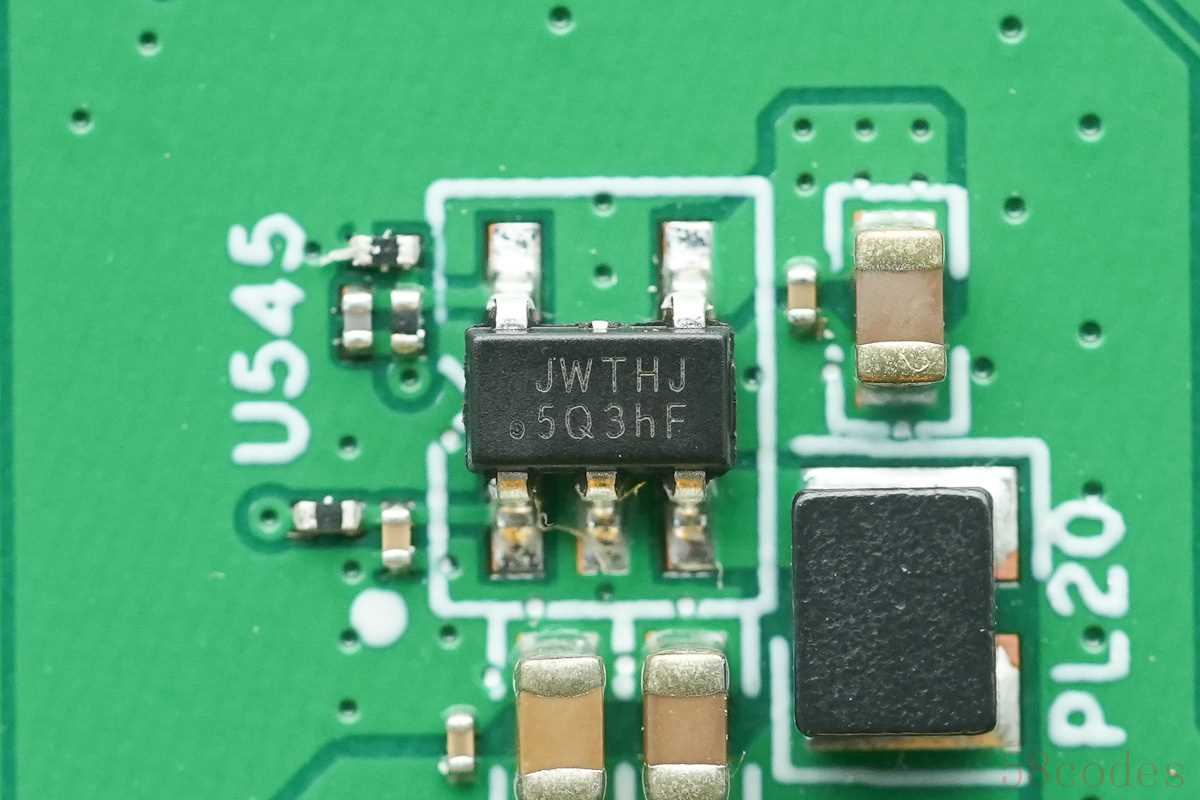

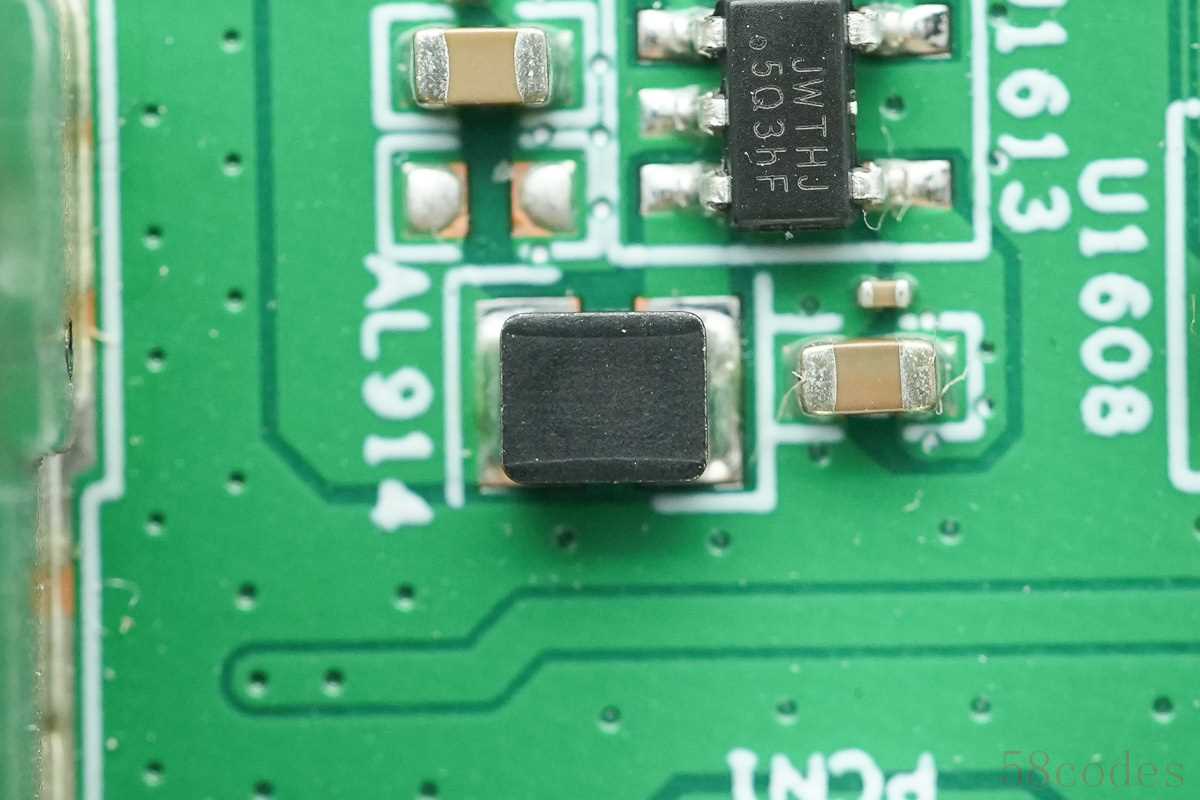

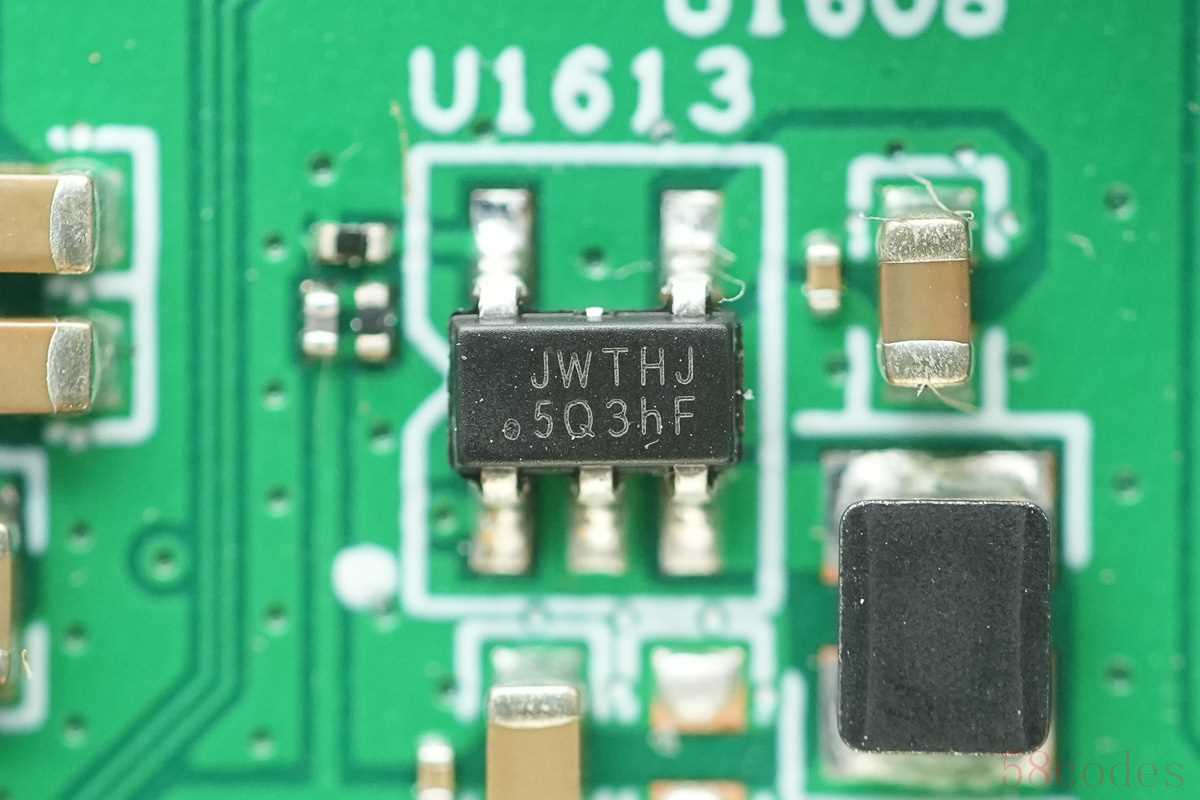

同步降压芯片来自杰华特，丝印JWTH，型号JW5262NM。

搭配使用的贴片电感特写。

路由器中共设有两颗JW5262NM同步降压转换器。

搭配使用的贴片电感特写。

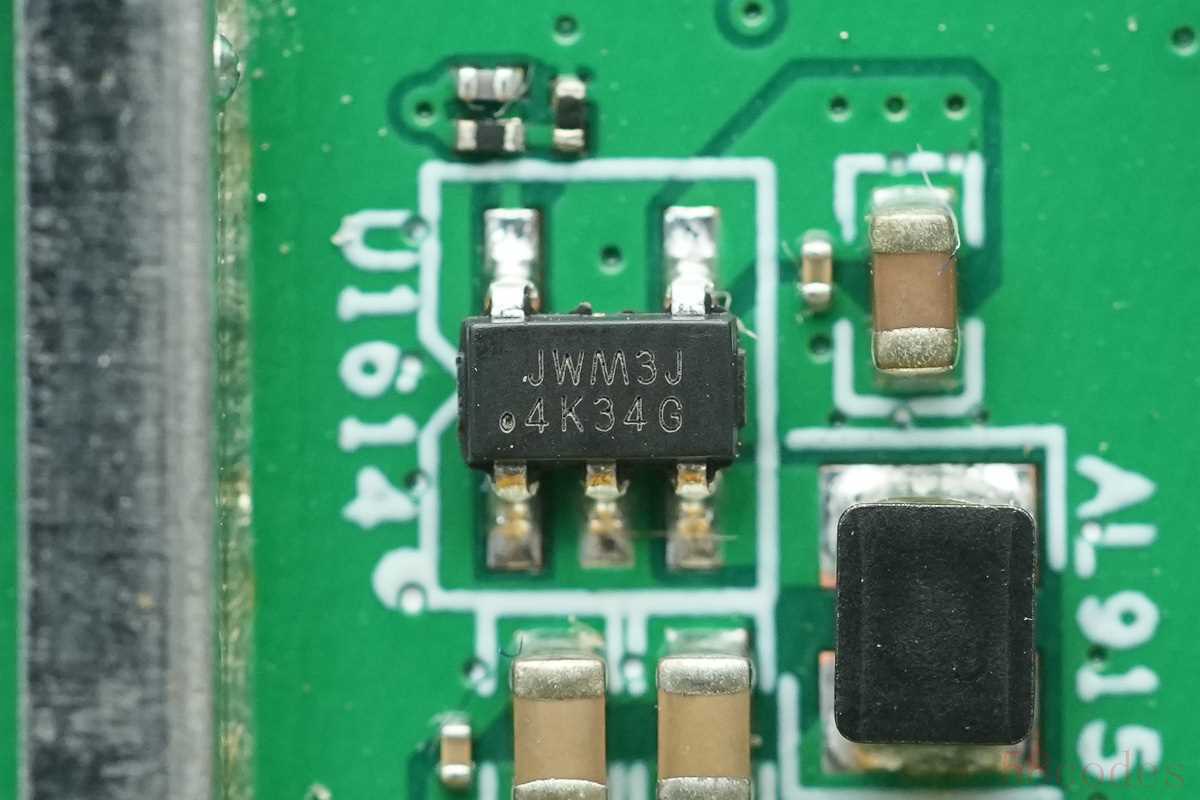

同步降压芯片来自杰华特，丝印JWM3，型号JW5250A，是一颗支持2.7-6V输入电压，1A输出电流的同步降压转换器，芯片内部集成开关管，开关频率1.5MHz，内置软启动，支持过流保护，短路保护和过热保护，采用SOT23-5封装。

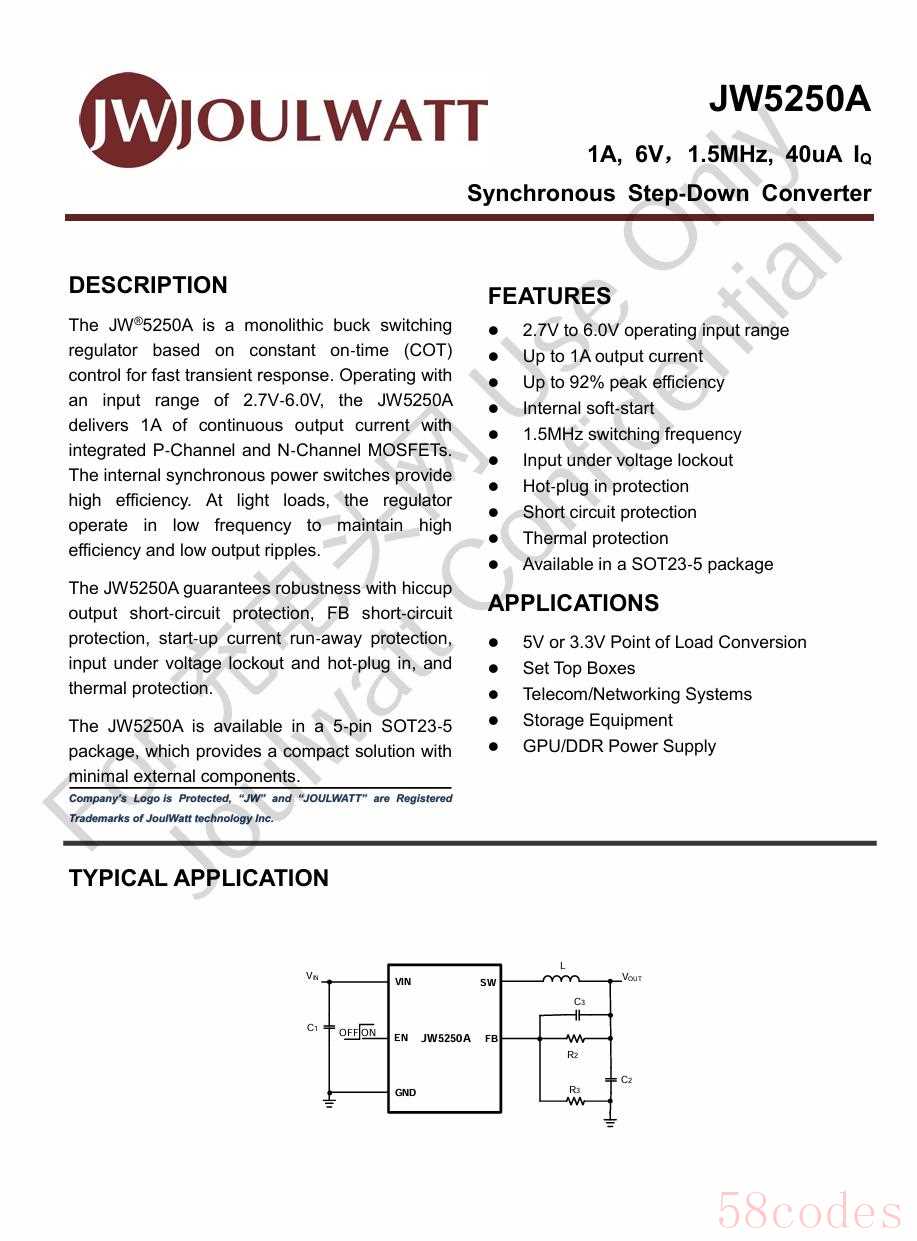

杰华特 JW5250A 资料信息。

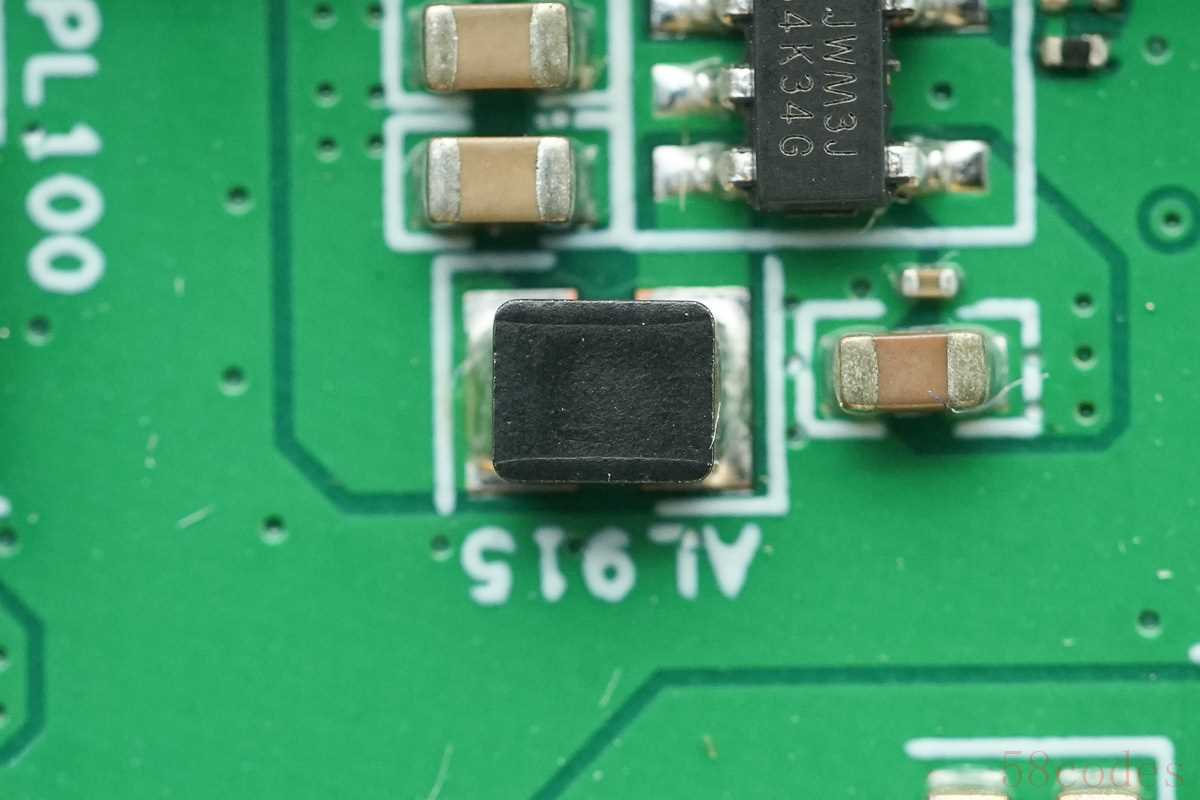

搭配使用的贴片电感特写。

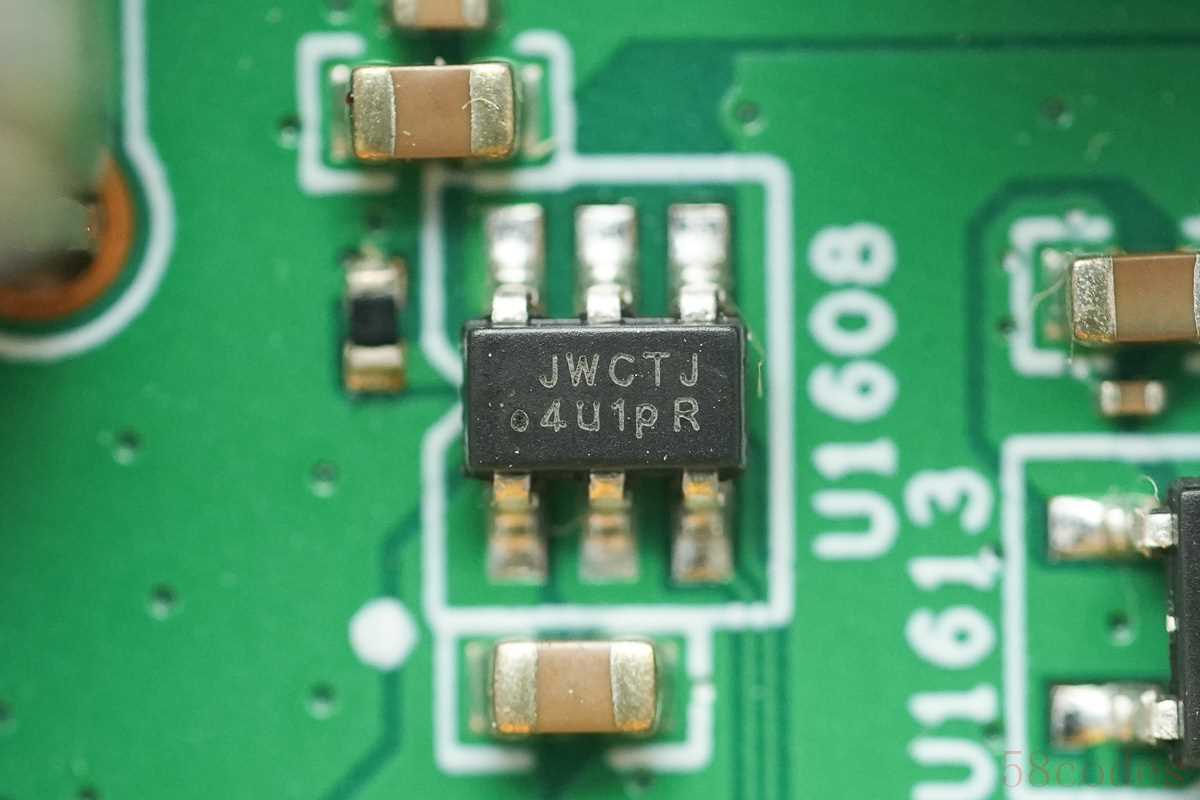

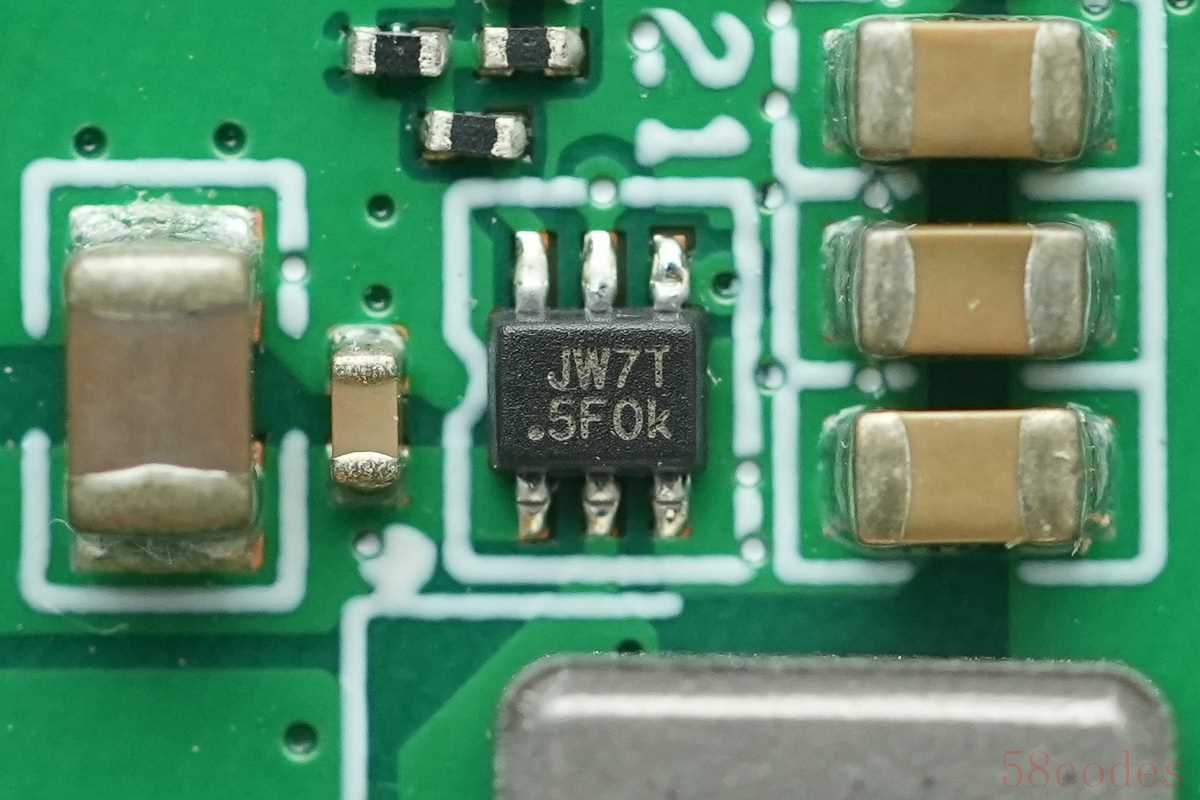

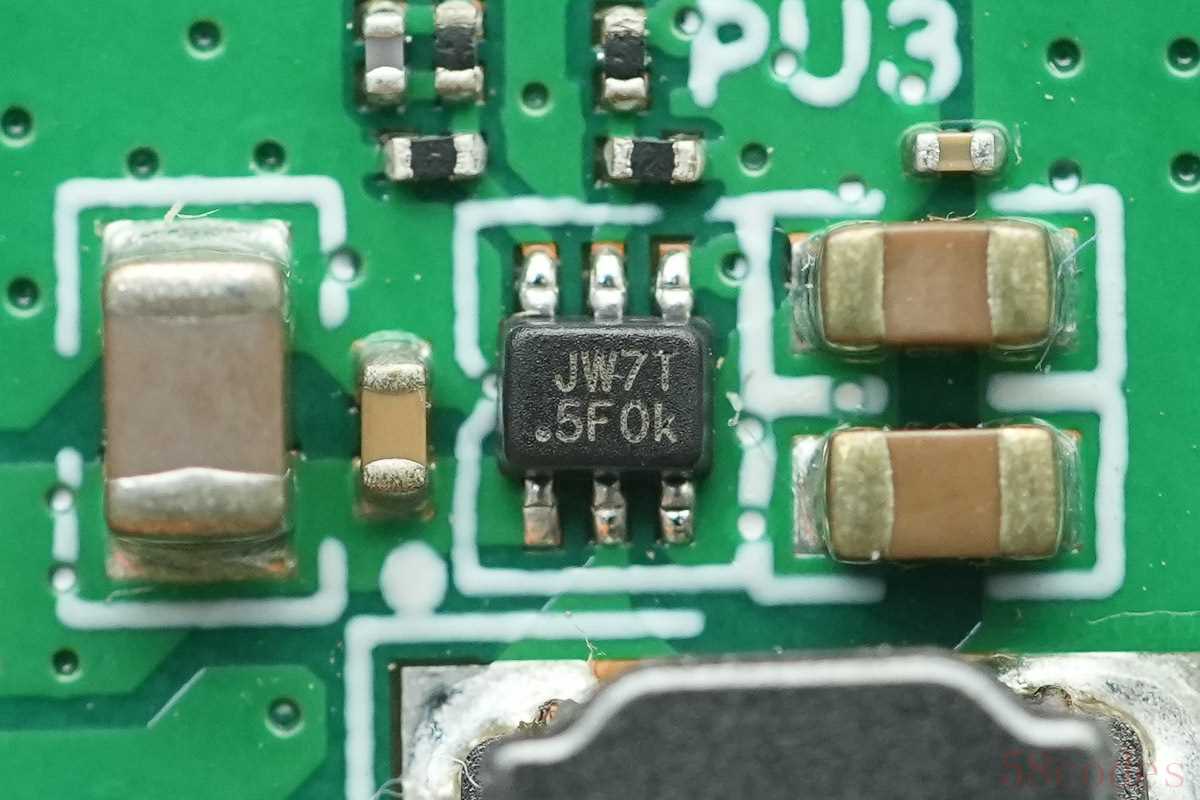

USB接口过流保护芯片来自杰华特，丝印JWCT，型号JW7115SA，是一颗单通道负载开关，支持高精度电流限制，支持反向电流阻断。在过流时恒流运行，具备快速短路响应，支持2.7-5.5V工作电压，具备过电流保护，短路保护和过热保护，采用SOT23-6封装。

杰华特 JW7115SA 资料信息。

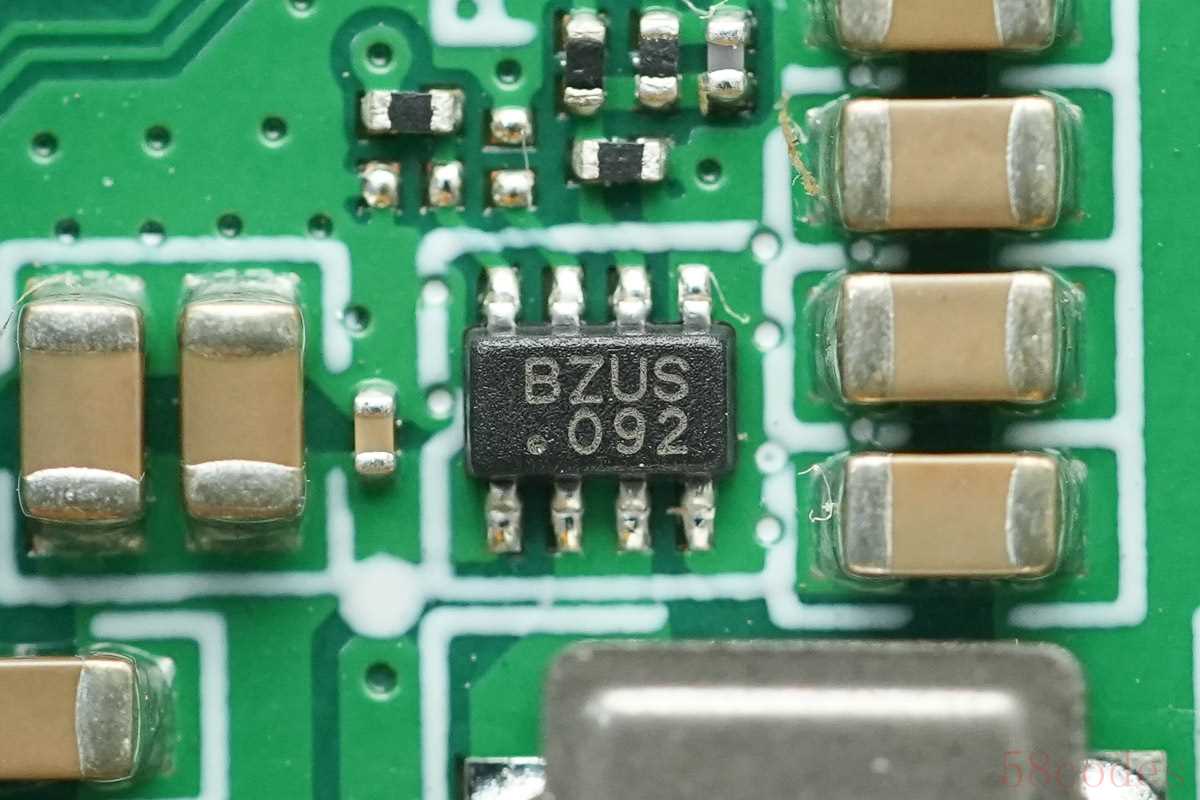

同步降压芯片来自芯源系统，丝印BZU，采用SOT583封装。

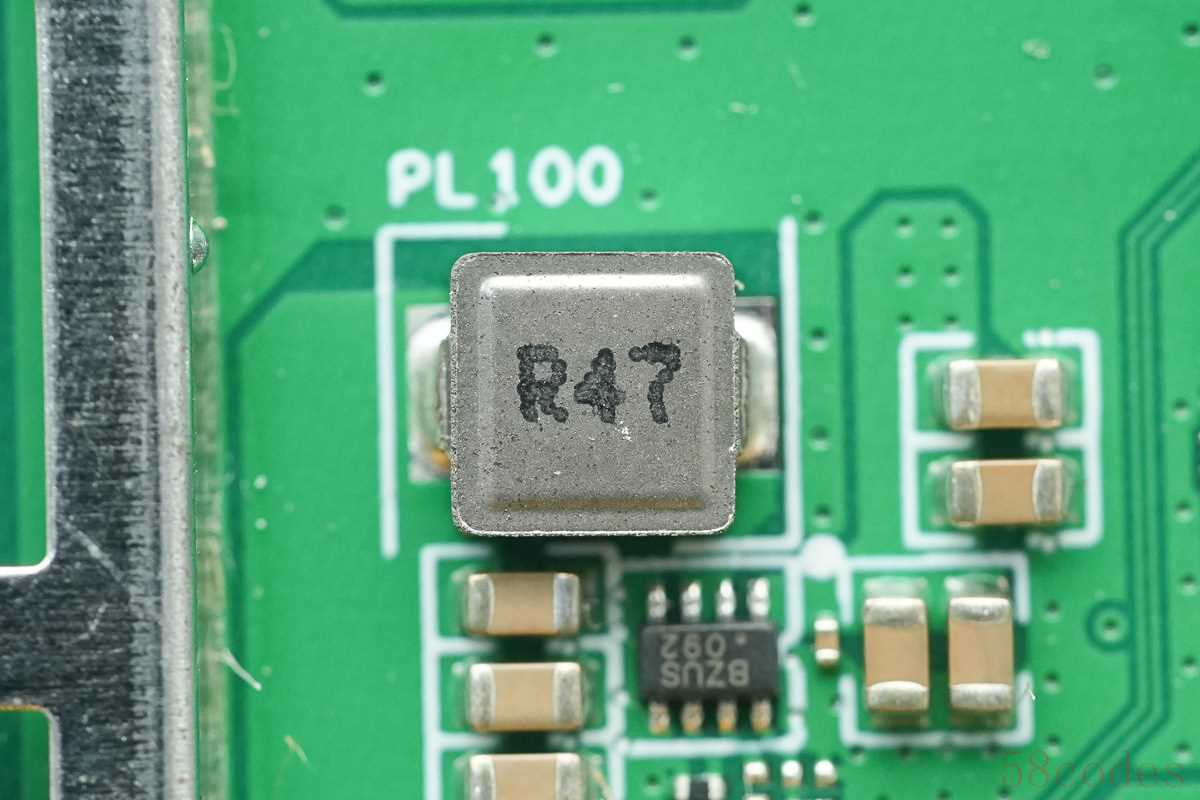

搭配使用的0.47μH合金电感特写。

线性稳压芯片来自拓尔微，丝印TEA，型号TMI6050，支持2.5-5.5V输入电压，输出电流600mA，具备卓越的瞬态响应和高PSRR，采用SOT23-5封装。

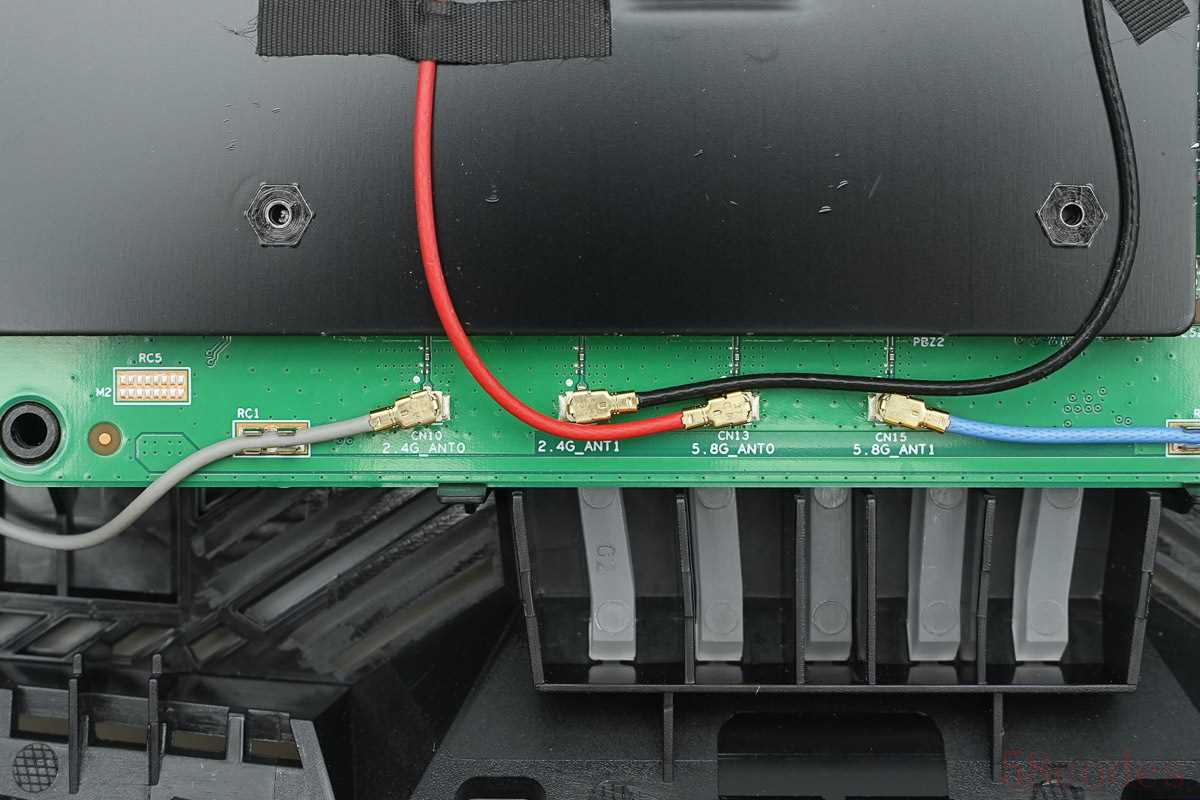

连接无线天线的连接器特写。

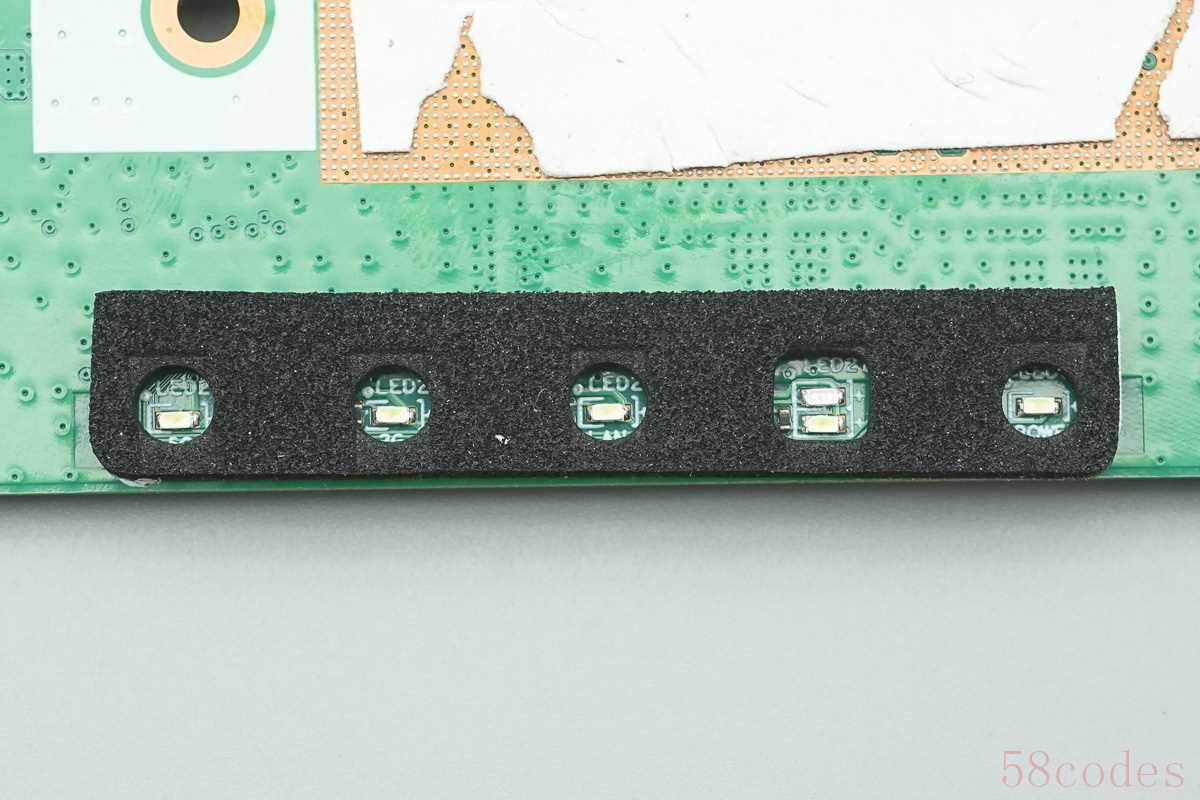

LED指示灯设有遮光泡棉。

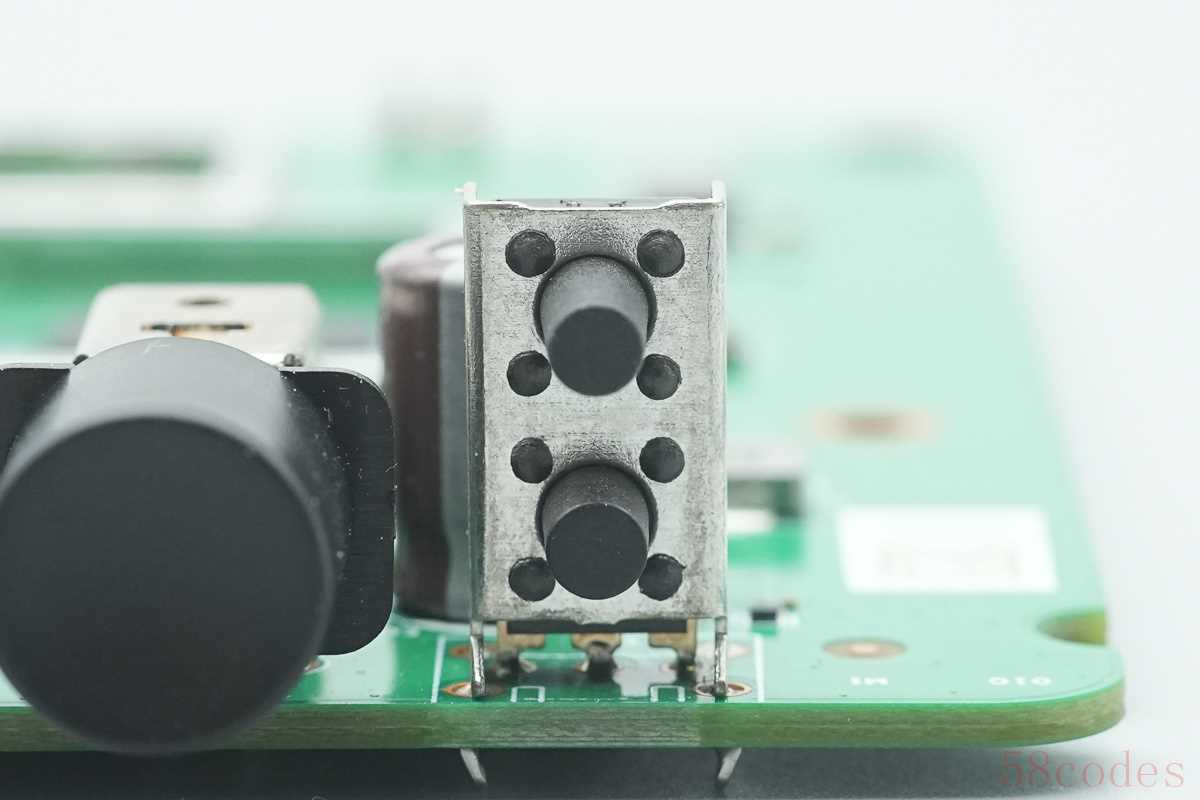

WPS按键和复位按键特写。

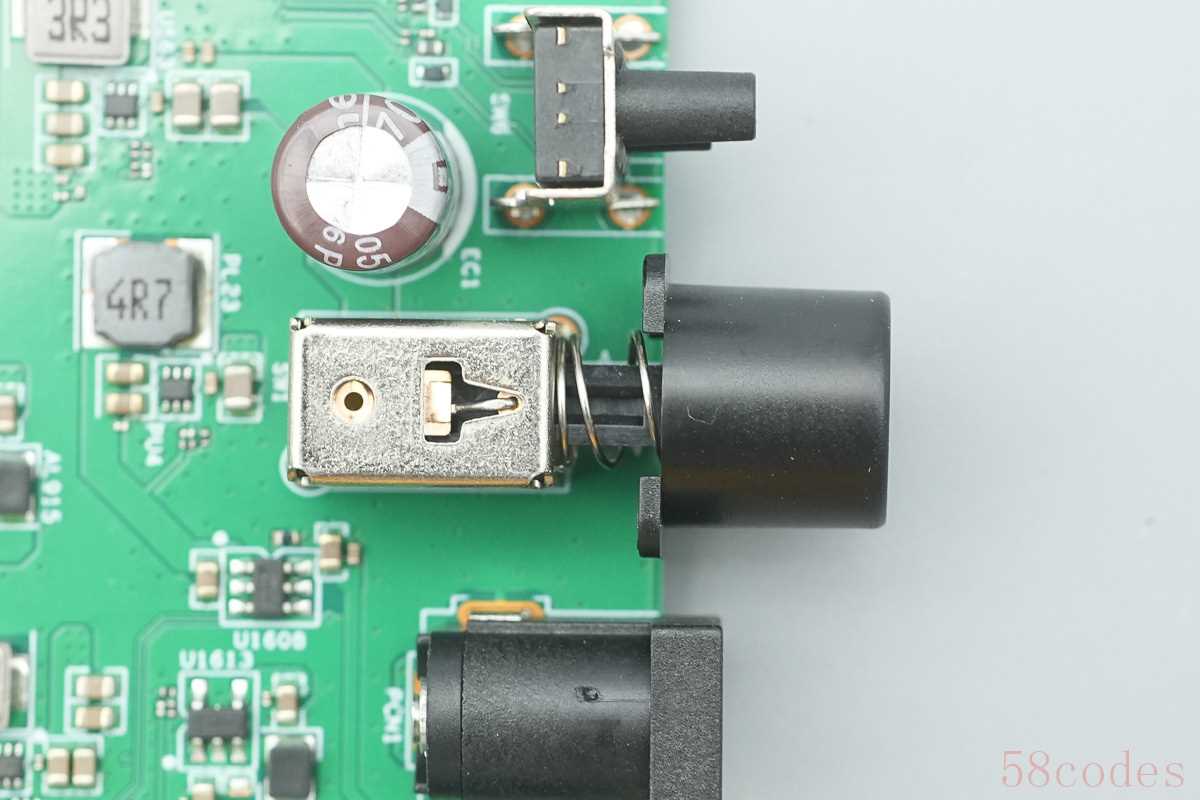

电源开关为自锁设计。

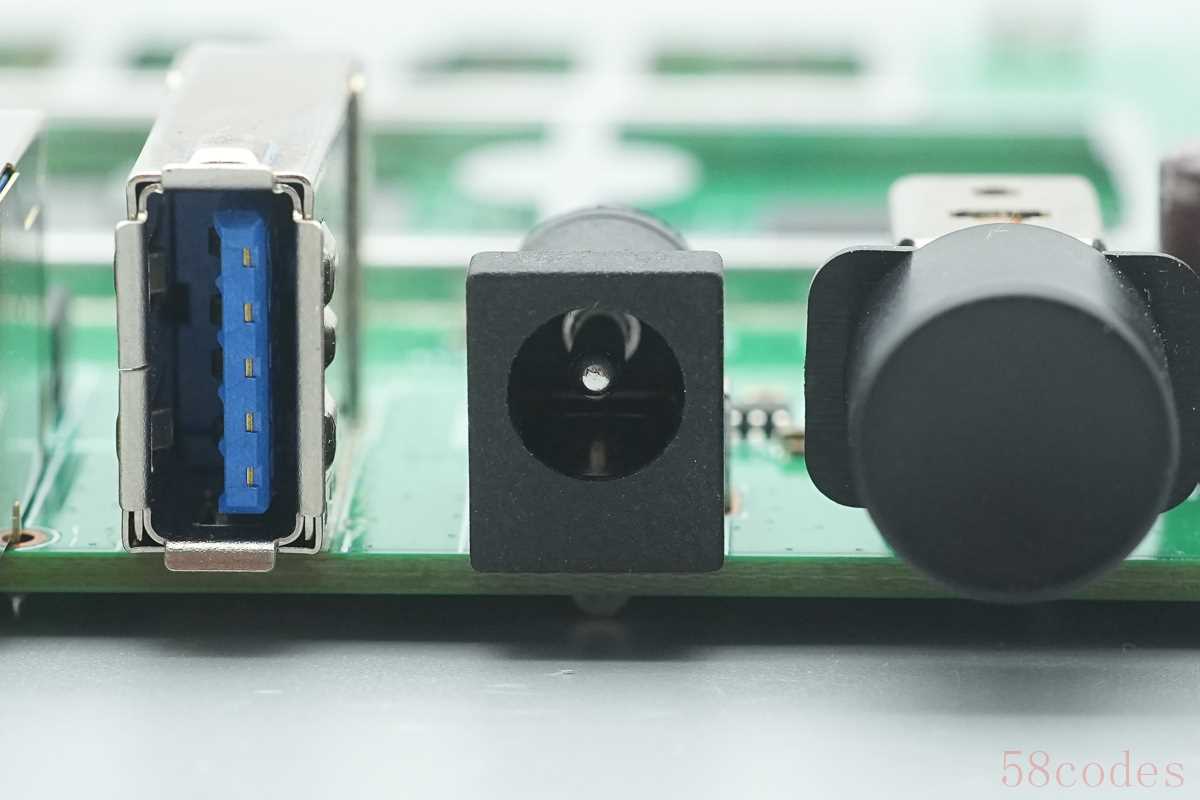

电源输入插孔特写。

USB3.0接口采用立式焊接，内部为蓝色舌片。

USB3.0接口焊盘设有屏蔽罩，抑制信号干扰。

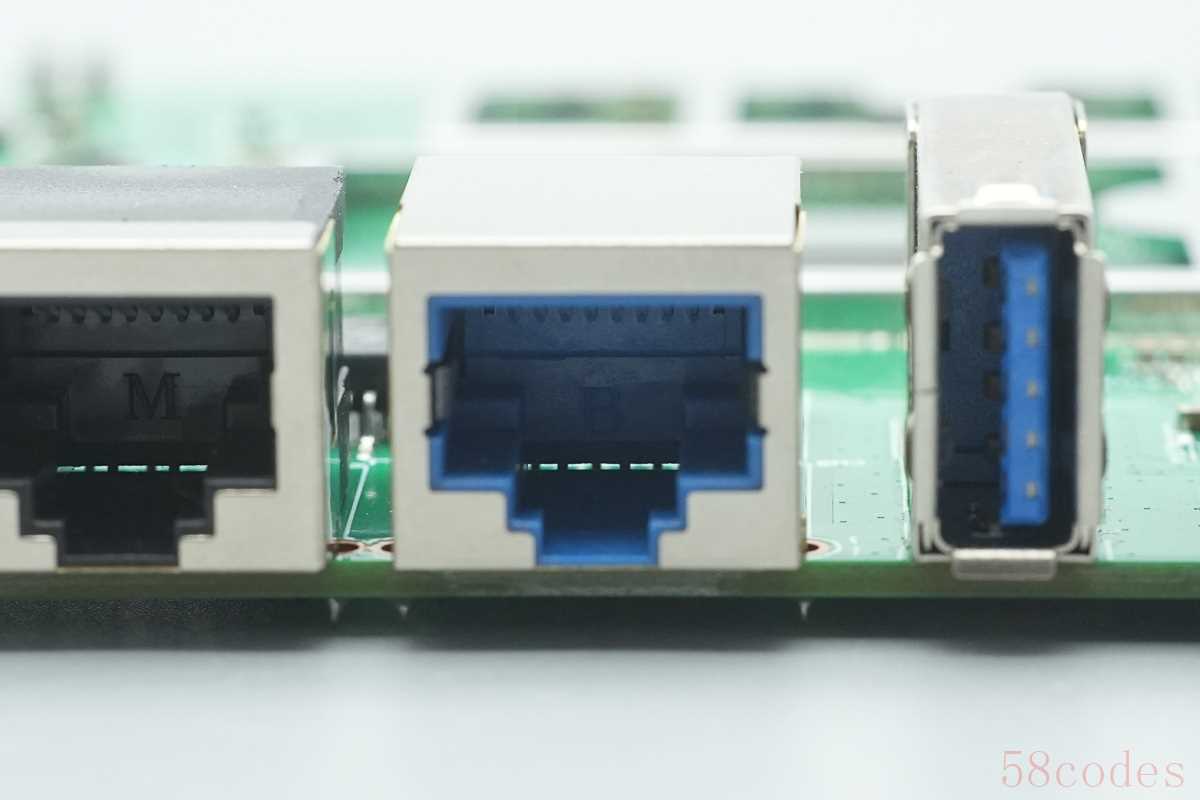

2.5G网络接口设有金属外壳屏蔽，内部为蓝色注塑。

千兆网络接口为黑色注塑。

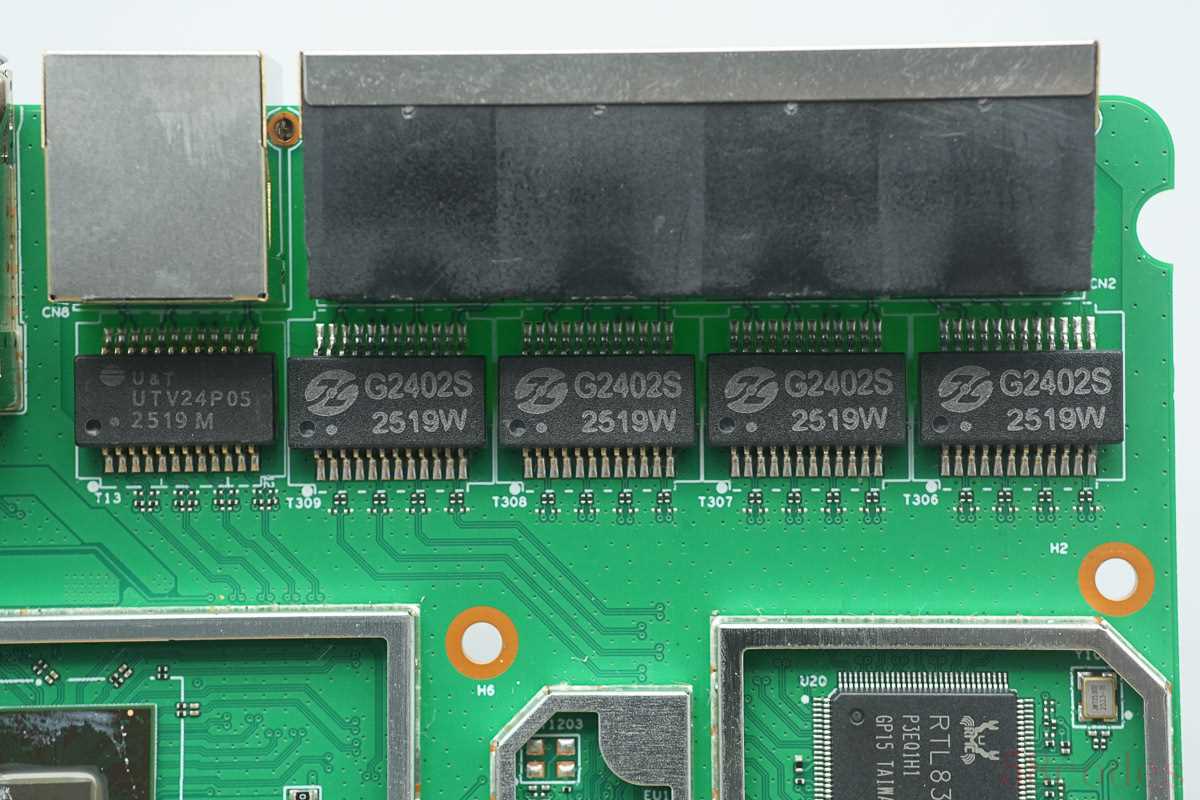

五颗网络变压器分别用于2.5G和千兆网络接口。

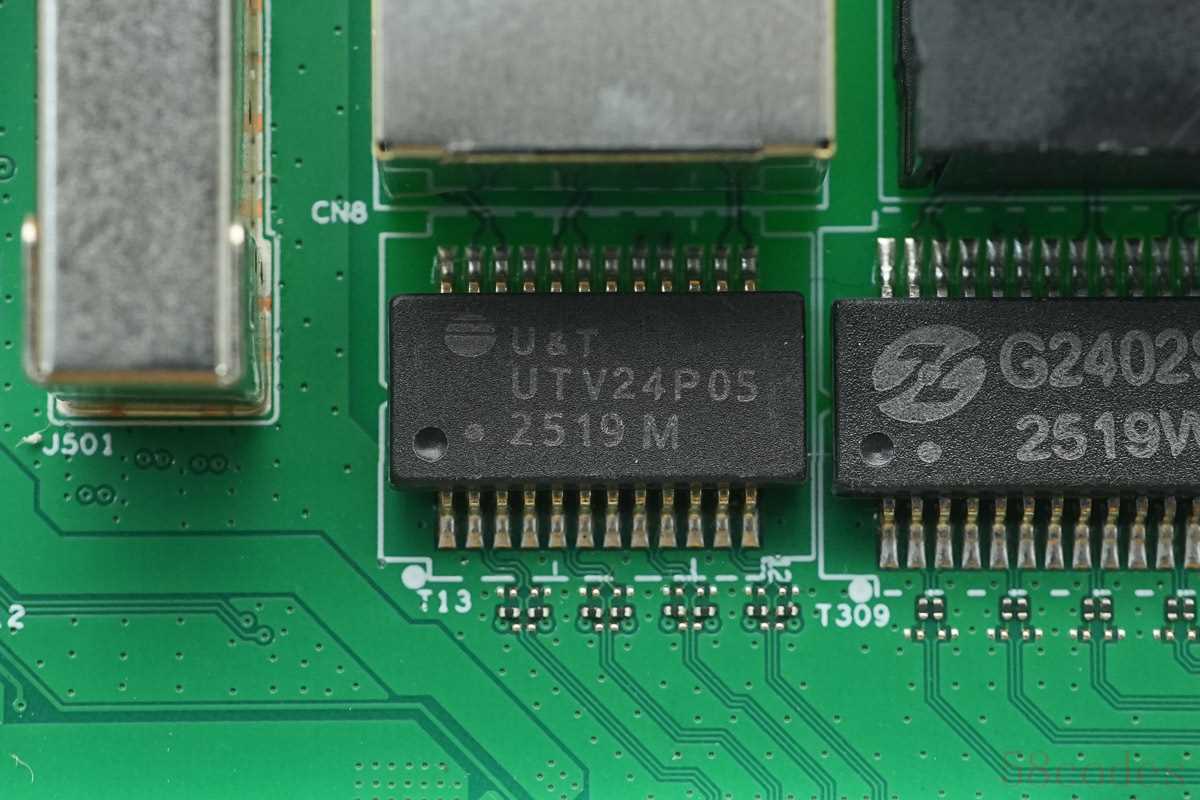

2.5G网络变压器来自攸特，型号UTV24P05，采用贴片封装。

千兆网络变压器来自秬联，型号为G2402S，采用贴片封装。

全部拆解一览，来张全家福。

路由器拆解总结

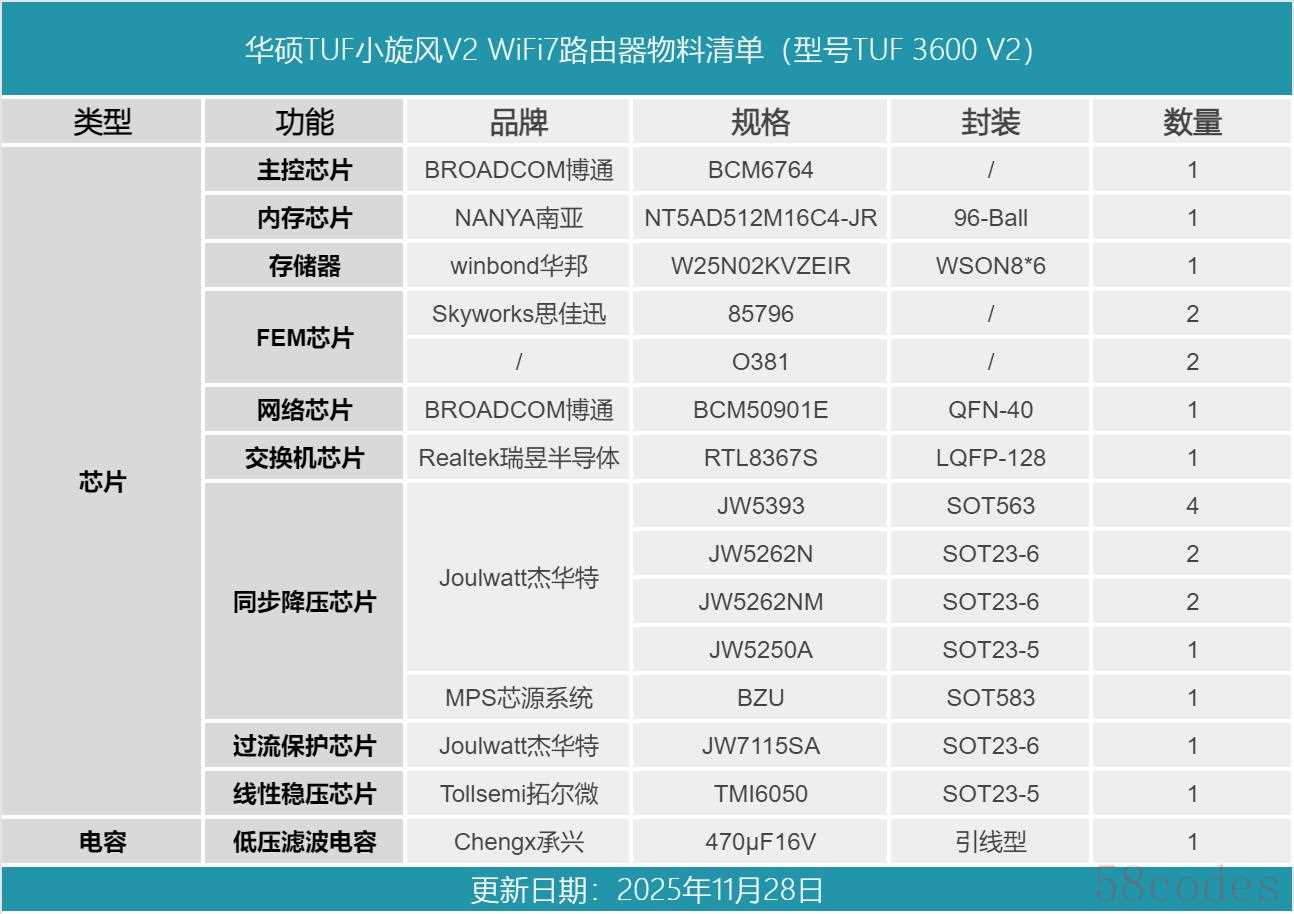

最后附上华硕TUF小旋风V2 WiFi7路由器的核心器件清单，方便大家查阅。

华硕TUF小旋风V2 WIFI7路由器采用黑色塑料外壳，机身正反面均设有镂空格栅加强散热，两侧内部设有镂空区域，通过空气自然对流加强散热。路由器支持BE3600规格，支持双频聚合技术。路由器具备四个千兆接口和一个2.5G有线接口，设有四根不可拆卸天线。路由器设有专属电竞接口，并支持手游电竞模式，有线传输游戏封包，提升游戏体验。

华硕这款路由器采用博通BCM6764主控芯片，搭配使用南亚1GB DDR4内存和华邦256MB 闪存，FEM芯片来自思佳迅，并使用多颗杰华特同步降压芯片供电。路由器内部PCBA模块正反面均设有散热片加强散热，芯片设有导热垫传热。USB3.0接口供电设有过流保护芯片，焊盘设有屏蔽罩，内部做工细节到位。
